MODE D'EMPLOI 1901 MAKITA

① Boulon
② Bloc de coupe
③ Fer du rabot
④ Contre-fer
⑤ Equerre de réglage
⑥ Tranchant
⑦ Vis
⑧ Talon
⑨ Face arrière du calibre
⑩ Rebord intérieur de la butée
⑪ Butée
⑫ Socle du calibre
⑬ Vis phillips
⑭ Ergots de positionnement du tranchant du fer
⑮ Talon de l'équerre
⑯ Fer
⑰ Face interne de la butée
⑱ Tranchant du fer

⑲ Boulons à tête hexagonale épaulée
⑳ Rainure
②1 Molette
⑳ Gâchette
②3 Bouton de blocage
⑳ Bouton de sécurité
⑳ Début
⑳ Fin
⑳ Bord du fer
⑳ Tracé de coupe
⑲ Vis
③0 Guide parallèle
③1 Gorge en "V"
③2 Semelle avant
③3 Gorge en "V" à maintenir dans l'axe de l'arête de la pièce travaillée

③4 Déflecteur coudé
③5 Vis du déflecteur
③6 Déflecteur
③7 Orifice recevant la fixation de la buse
③8 Dispositif d'affûtage manuel
⑲9 Ecrou à oreilles
④0 Fer (A)
④1 Fer (B)
④2 Face (C)
④3 Face (D)
④4 Buse-raccord pour aspirateur (type européen cylindrique)
④5 Aspirateur Makita
④6 Déflecteur
④7 Repère d'usure
④8 Tournevis
④9 Bouchon du porte-charbon

SPECIFICATIONS

Modèle	1900B/N1900B	1901
Largeur de coupe	82 mm	82 mm
Profondeur de coupe	1 mm	1 mm
Profondeur de feuillure	9 mm	9 mm
Vitesse à vide (t/mn)	16 000	16 000
Longueur totale	290 mm	295 mm
Poids net	2,5 kg	2,5 kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Ces symboles signifient :

Lire le mode d'emploi.
DOUBLE ISOLATION

CONSIGNES DE SECURITE SUPPLEMENTAIRES

1. Ne laissez jamais chiffons, vêtements, cordes, ficelles ou autres objets de ce genre autour de votre aire de travail.
2. Evitez de sectionner des clous ; retirez ceux-ci de la pièce à travailler avant de commencer.
3. Maniez les fers avec précaution.
4. Avant de commencer, assurez-vous que les boulons de fixation des fers sont bien serrés.
5. Tenez votre outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en mouvement.
7. Avant d'utiliser votre outil, faites-le tourner à vide quelques instants. Attention aux vibrations ou aux oscillations, signes probables d'une installation défectueuse ou d'un fer mal équilibré.
8. Assurez-vous que le fer ne touche pas la pièce à travailler avant que le contact ne soit mis.
9. Avant de commencer le rabotage, attendez que l'outil atteigne sa pleine vitesse.
10. Maintenez une distance minimale de 20 cm entre vous et la machine.
11. Avant tout réglage, coupez le contact et attendez l'arrêt complet des lames.

12. Ne mettez jamais le doigt dans l'éjecteur de copeaux. Celui-ci peut s'engorger si vous travaillez un bois humide. Dégagez les copeaux avec une tige de bois.

13. Ne faites fonctionner l'outil que lorsque vous l'avez en mains.

14. Quand vous reposez votre rabot, coupez le contact et posez-le la semelle avant en l'air, sur une pièce de bois, de façon à ne pas endommager les fers.
15. Changez toujours les deux fers ou les plaquettes en même temps, faute de quoi, il se produira un déséquilibre et des vibrations qui raccourciront la durée de service de l'outil.
16. Attendez le ralenti complet avant de mettre l'outil de côté.
17. N'utilisez que des fers Makita spécifiés dans ce manuel.

CONSERVEZ CES INSTRUCTIONS.

MODE D'EMPLOI

Démontage ou montage des fers de rabot

Important :

• Vérifiez toujours que le contact de l'outil est coupé et qu'il est débranché avant de retirer ou d'installer un fer.
• Utilisez les fers de rabot suivants.

Pièces n° 793004-6 793007-0 793322-2

*P-04226 *P-04282

Les fers portant la marque * ne sont disponibles que dans les pays européens. Consultez votre concessionnaire ou le Centre de Service Makita pour acheter des fers.

Outil avec fers classiques (Fig. 1, 2 et 3)

Pour retirer les fers du bloc de coupe, dévissez les trois boulons de maintien avec la clé à douille. Le contre-fer se détache avec les fers.

Pour installer les fers, commencez par enlever tous les copeaux et autres matières adhérant au tambour ou aux fers. Utilisez des fers de dimensions et de poids identiques, faute de quoi cela provoquera des vibrations et des oscillations qui entraîneront un rabotage défectueux ou même une panne de l'outil.

Placez le fer sur le calibre de façon que le bord du fer soit bien en appui contre la butée. Placez l'équerre de réglage sur le fer, puis appuyez simplement sur le talon de l'équerre pour qu'elle arrive au ras de la face arrière du calibre et serrez les deux vis de l'équerre. Ensuite, faites glisser le talon de l'équerre de réglage dans l'encoche du bloc de coupe, puis fixez le contrefer dessus. Serrez les trois boulons de maintien de façon uniforme et alternativement avec la clé à douille.

Outil avec plaquettes carbure jetables (Fig. 1, 4 et 5)

1. Retirez le fer en service, et si l'outil a fonctionné, nettoyez soigneusement les surfaces du bloc de coupe et du contre-fer. Pour retirer les fers du bloc de coupe, dévissez les trois boulons de maintien avec la clé à douille. Le contre-fer se détache avec les fers.

2. Pour monter les fers, fixez provisoirement l'équerre de réglage sur la plaque de fixation avec les vis phillips et fixez les sur le calibre plaquettes de façon que le tranchant du fer soit parfaitement à ras avec la paroi interne de la butée.

3. Positionner équerre et plaquette sur le calibre, de manière que les ergots de positionnement du se logent dans la rainure contre-fer, puis pousser le talon de l'équerre contre le côté arrière du calibre, et serrer les vis phillips.

4. Il est très important que le tranchant soit en contact partait avec la surface intérieure de la butée du calibre, que les ergots de positionnement du contre-fer soient dans la rainure de la plaquette, et que le talon de l'equerre soit en contact parfait avec le côté arrière du calibre. Vérifier ces trois points avec soin, pour assurer une coupe uniforme.

5. Place le talon de l'équerre dans la rainure du bloc de coupe.

6. Mettre le contre-fer sur l'équerre et visser les trois boulons à tête hexagonale en ménageant un espace entre le bloc et le contre-fer pour glisser la plaquette carbure. Celui-ci sera positionné par les ergots dont le contre-fer est muni.

7. Le positionnement de la plaquette dans le sens de la longueur se fera à la main, de façon que les extrémités de la plaquette soient à égale distance du capot, d'un côté, et du support, de l'autre.

8. Serrer à fond les trois boulons à tête hexagonale (avec la clé à douille fournie) et faire tourner le bloc à la main pour vérifier la garde entre les extrémités de la plaquette et le corps de l'outil.

9. Vérifier encore une fois le serrage à refus des trois boulons à tête hexagonale.

10. Répéter les opérations 1 à 9 pour l'autre plaquette.

Feuillure (Fig. 6)

Le tranchant du fer devra dépasser légèrement (0,3 mm – 0,6 mm). Sinon, il y aura des crantages et la finition ne sera pas satisfaisante.

ATTENTION :

Vissez les boulons de maintien du fer avec précaution lorsque vous fixez les fers sur l'outil. Un boulon de maintien lâche risque d'être dangereux. Vérifiez toujours que les boulons sont bien tous vissés à fond.

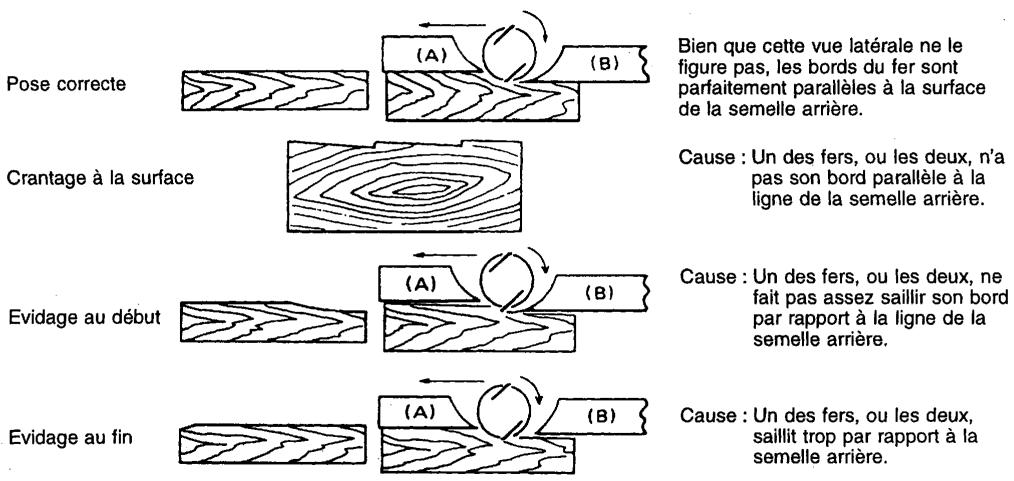

Pour une pose correcte des fers

La surface rabotée présentera des aspérités et ne sera pas plane si le fer n'est pas installé de façon convenable et ferme. Il doit être monté de manière que le bord de coupe soit absolument de niveau, c'est à dire parallèle à la surface de la semelle arrière. Voir ci-dessous quelques exemples de poses correctes et incorrectes.

(A) Semelle avant (sabot movable)
(B) Semelle arrière (sabot fixe)

Pose correcte Crantage à la surface Evidage au début Evidage au fin (A) (B) Bien que cette vue latérale ne le figure pas, les bords du fer sont parfaitement parallèles à la surface de la semelle arrière. Cause : Un des fers, ou les deux, n'a pas son bord parallèle à la ligne de la semelle arrière. Cause : Un des fers, ou les deux, ne fait pas assez saillir son bord par rapport à la ligne de la semelle arrière. Cause : Un des fers, ou les deux, saillit trop par rapport à la semelle arrière.

Réglage de la profondeur de coupe (Fig. 7)

La profondeur de coupe peut se régler en tournant simplement la molette située sur le devant de l'outil.

Interrupteur

ATTENTION :

Avant de brancher l'outil, vérifiez toujours que la gâchette fonctionne correctement et qu'elle revient en position "OFF" quand vous la relâchez.

Outil sans bouton de blocage ni bouton de sécurité (Fig. 8)

Pour mettre l'outil en marche, tirez simplement sur la gâchette. Relâchez-la pour arrêter l'outil.

Outil avec bouton de blocage (Fig. 9)

Pour mettre l'outil en marche, tirez simplement sur la gâchette. Relâchez-la pour arrêter l'outil. Pour un fonctionnement continu, tirez sur la gâchette et appuyez sur le bouton de blocage. Pour arrêter l'outil en cette position, tirez à fond sur la gâchette puis relâchez-la.

Outil avec bouton de sécurité (Fig. 10)

Pour éviter que la gâchette ne soit tirée accidentellement, un bouton de sécurité a été prévu. Pour mettre l'outil en marche, appuyez sur le bouton de sécurité et tirez sur la gâchette. Pour arrêter l'outil, relâchez la gâchette.

Comment raboter (Fig. 11)

Tout d'abord, faites reposer la semelle avant de l'outil sur la pièce à travailler sans que les fers ne soient au contact. Mettez le contact et attendez que les fers aient atteint leur pleine vitesse. Déplacez ensuite doucement l'outil vers l'avant. Pressez sur l'avant de l'outil en début de rabotage, et sur l'arrière en fin de rabotage.

Le rabotage se fera plus aisément si vous fixez la pièce de bois de façon inclinée de manière à raboter de haut en bas.

La vitesse et la profondeur de rabotage déterminent la qualité du fini. Le rabot électrique coupe à une vitesse qui ne permet pas l'engorgement par les copeaux. Pour les gros débits, vous pouvez accroître la profondeur de rabotage, alors que pour un fini régulier, vous devez la réduire et faire avancer l'outil plus lentement.

Feuillure (Fig. 12, 13, 14 et 15)

Pour un travail de feuillure comme indiqué à la Fig. 12, utilisez le guide parallèle.

Porter le tracé de découpage sur la pièce de bois. Introduire le guide parallèle dans le trou situé à l'avant de l'outil et prévu à cet effet. Faire coïncider le bord du fer avec le tracé de découpage.

Ajuster le guide parallèle jusqu'à l'amener en contact avec le flanc de la pièce de bois et bloquer fermement la vis.

Si vous désirez augmenter la portée du guide, en y fixant une pièce de bois supplémentaire, il suffit d'utiliser les trous percés à ces fins car ils peuvent également servir à la fixation d'un prolongateur (accessoire en option).

NOTE :

Déplacer l'outil de façon que le guide parallèle soit toujours en parfait contact avec le flanc de la pièce travaillée pendant les opérations de rabotage. Tout écart affecterait la qualité du travail.

La profondeur maximum de feuillure est de 9 mm.

Chanfreinage (Fig. 16, 17 et 18)

Pour abattre un angle de la façon représentée à la Fig. 16, alignez la gorge en "V" de la semelle sur l'arête de la pièce, et rabotez comme indiqué à la Fig. 18.

Dispositif d'aspiration (accessoire en option) (Fig. 19 et 20)

L'utilisation du dispositif d'aspiration spécial permettra de réduire l'éparpillement des copeaux, ce qui donnera une aire de travail plus propre.

Le dispositif d'aspiration pourra être fixé une fois que le déflecteur aura été déposé. Pour fixer le dispositif, insérez la tige du dispositif dans l'orifice du couvercle arrière. Fixez à l'aide des vis du déflecteur.

Affûtage des fers (Fig. 21, 22 et 23)

(Fers classiques)

Gardez toujours vos fers bien affûtés afin d'obtenir une efficacité maximum. Utilisez le porte-fer d'affûtage pour supprimer les crans et avoir le tranchant le plus fin.

Tout d'abord relâchez les deux écrous à oreilles du porte-fer et insérez les fers A et B, de sorte qu'ils soient au contact des faces C et D. Serrez ensuite les écrous.

Immergez dans l'eau la pierre à aiguiser 2 ou 3 minutes avant d'affûter. Tenez le porte-fer de façon que les deux fers soient au contact de la pierre et que l'affûtage se fasse simultanément et selon le même angle.

Raccordement à un aspirateur

Outil avec buse cylindrique (type européen) (Fig. 24 et 25) (Modèle 1901 uniquement)

Si vous désirez effectuer un rabotage propre, raccordez un aspirateur Makita à l'outil comme indiqué à la Fig. 25.

Outil avec déflecteur (Fig. 26)

(Modèle 1900B, N1900B et 1901)

Un raccord et un joint (accessoires en option) sont nécessaires pour que vous puissiez raccorder un aspirateur Makita à l'outil. Pour le raccord et le joint, consultez un catalogue ou un représentant Makita.

ENTRETIEN

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et hors secteur avant d'effectuer tout travail dessus.

Remplacement des charbons (Fig. 27, 28 et 29)

Remplacez les charbons lorsqu'ils sont usés jusqu'à la limite d'usure. Commencez par retirer le bouchon du porte-charbon, puis remplacez les charbons. Remplacez les deux charbons identiques en même temps.

Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Ces accessoires ou ces fixations sont recommandés pour l'utilisation de l'outil Makita spécifié dans ce manuel. L'utilisation d'autres accessoires ou fixations peut présenter un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière prévus.

D ZUBEHÖR

VORSICHT:

Je soussigné, Yasuhiko Kanzaki, mandaté par Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan, déclare que ce produit

(No. de série: production en série)

fabriqué par Makita Corporation au Japon, est conformes aux normes ou aux documents normalisés suivants,

HD400, EN50144, EN55014, EN61000*

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/EG.

*(Le) 1er janvier 2001

DEUTSCH

Bruit et vibrations du modèle 1901
