URC-22F - Machine à glace Hoshizaki - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à glace
Marque	Hoshizaki
Modèle	URC-22F
Production de glace	22 kg/24h
Capacité de stockage	7 kg
Type de glace	Glaçons en forme de croissant
Dimensions (L x P x H)	615 x 570 x 485 mm
Poids net	48 kg
Alimentation électrique	230 V, 50 Hz
Consommation électrique	250 W
Refroidissement	Air
Raccordement eau	1/4" femelle
Température ambiante	5 °C à 40 °C
Température de l'eau	5 °C à 35 °C
Type d'installation	Sous-comptoir
Matériau	Acier inoxydable
Évacuation	Par gravité
Système de contrôle	Commande électronique
Fonction autodiagnostic	Oui
Cycle de production	Environ 15 à 20 minutes
Consommation d'eau par cycle	2 L
Entretien et nettoyage	Nettoyage régulier avec détartrant spécifique
Sécurité	Disjoncteur thermique, protection contre les fuites
Pièces détachées et réparabilité	Disponibles via service après-vente Hoshizaki
Garantie	2 ans

FOIRE AUX QUESTIONS - URC-22F Hoshizaki

Comment démarrer la machine à glace pour la première fois ?

Assurez-vous que l'alimentation en eau et électrique sont correctement branchées. Ouvrez le robinet d'eau, puis mettez l'interrupteur sur la position marche. La machine lance un cycle de rinçage puis commence la production. Consultez la notice pour les détails spécifiques.

Pourquoi ma machine produit-elle peu de glace ou pas du tout ?

Vérifiez d'abord que la température ambiante et la température de l'eau sont dans les limites (5-40°C et 5-35°C). Un filtre à eau obstrué, un condenseur encrassé ou un manque de réfrigérant peuvent réduire la production. Nettoyez le condenseur et remplacez le filtre si nécessaire.

À quelle fréquence faut-il nettoyer la machine à glace ?

Il est recommandé de nettoyer la machine tous les 3 à 6 mois selon l'utilisation et la qualité de l'eau. Utilisez un détartrant spécifique pour machine à glace Hoshizaki. Suivez les instructions de la notice pour le cycle de nettoyage.

Que faire en cas de fuite d'eau sous la machine ?

Coupez l'alimentation en eau et débranchez la machine. Vérifiez les raccords d'eau, le tuyau de vidange et le joint de la porte. Si la fuite persiste, contactez un technicien agréé Hoshizaki.

Comment entretenir le condenseur de la machine ?

Le condenseur (souvent à l'arrière ou sur le côté) doit être dépoussiéré régulièrement. Utilisez une brosse douce ou un aspirateur. Un condenseur encrassé réduit l'efficacité et peut entraîner des pannes.

La machine fait un bruit inhabituel, est-ce normal ?

Un bruit de fonctionnement normal inclut le compresseur, le ventilateur et la circulation d'eau. Un bruit anormal (grincement, claquement) peut indiquer une pièce usée ou desserrée. Vérifiez les fixations et contactez le service technique si le bruit persiste.

Combien de temps dure un cycle de production de glace ?

Un cycle complet dure environ 15 à 20 minutes, en fonction de la température ambiante et de l'eau. Le premier cycle après mise en route peut être plus long.

Puis-je utiliser l'eau du robinet sans filtre ?

Oui, mais l'utilisation d'un filtre à eau est fortement recommandée pour réduire le calcaire et améliorer la qualité des glaçons. Une eau trop dure accélère l'entartrage et réduit la durée de vie de la machine.

Comment réinitialiser la machine après un défaut ?

Débranchez la machine pendant 30 secondes, puis rebranchez-la. Si le code d'erreur persiste, consultez la notice pour identifier le code et effectuez les vérifications correspondantes. Pour les erreurs complexes, appelez un professionnel.

Où puis-je acheter des pièces détachées pour le modèle URC-22F ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Hoshizaki ou via le service après-vente. Vous pouvez également commander en ligne sur des sites spécialisés. Munissez-vous du numéro de modèle et de la référence de la pièce.

MODE D'EMPLOI URC-22F Hoshizaki

Hoshizaki America, Inc.

Condenser Units

Models

URC-5F

URC-9F

URC-14F

URC-22F

URC-23F

"A Superior Degree of Reliability"

www.hoshizaki.com

PARTS LIST

Number: 71363

Issued: 4-24-2015

CONTENTS

Auxiliary Codes....3
Note About Ordering Parts 4
A. Condenser Unit 5
B. Accessories 9

Auxiliary Codes

URC-5F

R-5 April 2006

S-5 January 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 August 2014

E-0 January 2015

URC-9F

R-5 July 2006

S-5 May 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-14F

Q-5 October 2005

R-5 February 2006

S-5 January 2007

T-5 January 2008

T-6 May 2008

T-7 November 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-22F

U-5 March 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 August 2013

D-0 January 2014

E-0 January 2015

URC-23F

T-5 May 2008

U-5 November 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 October 2013

D-0 January 2014

D-1 October 2014

E-0 January 2015

Auxiliary Code Breakdown

Auxiliary Codes "-5"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "5" and this number advances for each change.

Auxiliary Codes "-0"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "0" and this number advances for each change.

Note About Ordering Parts

Most assemblies cannot be ordered as complete units; parts in the assemblies generally must be ordered separately.

A. Condenser Unit URC-5F, URC-9F

1/2

R-5 to E-0

URC-5F and URC-9F

A. Condenser Unit

URC-14F, URC-22F, URC-23F

2/2

Q-5 to E-0

URC-14F. URC-22F and URC-23F

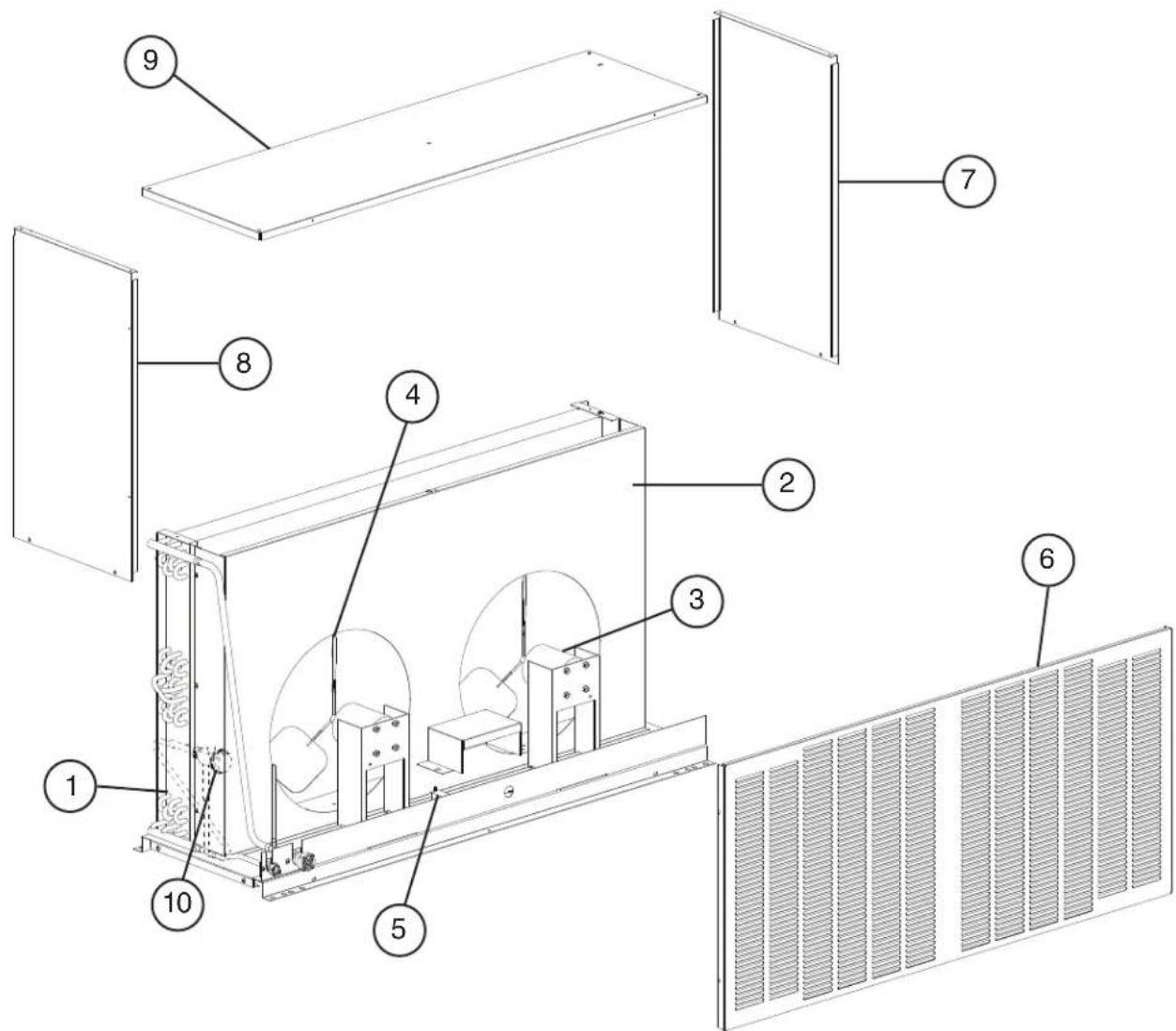

Title: A. Condenser Unit Model: URC-_F
IndexNo. Description		Material or ModelNumber Part Number	Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
1 Condenser URC-5F 216519-02 1 1		1 1 1 1
		URC-9F 1A1231-01 1 1 1 1 1 1 1
		URC-14F 104777-02 1 1 1 1 1 1 1
		URC-22F 104918-02 1 1 1 1 1 1 1
		URC-23F 1A1048-01 1 1 1 1 1		-
			1A3506-01					1 1 1
2 Shroud	URC-5F 216522-01 1	1 1 1 1 -
		2A7228-01							1 1
	URC-9F 2A3869-01 1 1 1 1 1	-
		2A7152-01						1 1 1
	URC-14F 324150G02 1 1 1 1	-
		3A7881-01						1 1 1
	URC-22F 325010G01 1 1 1 1 1 1 1	1 1 1	-
		3A8629-01								1
	URC-23F 325010G02 1 1	-
		2A7185-01				1 1	1 1 1
3 Fan Motor	URC-5FURC-9F	4A3201-01	1 1	1 1 1	1 1
			2 2	2 2 2	2 2
	URC-14FURC-22FURC-23F
4 Fan Blade	URC-5FURC-9F	4A1493-01	1 1	1 1 1	1 1
			2 2	2 2 2	2 2
	URC-14FURC-22FURC-23F
5 Capacitor10.0MFD,250VAC	URC-5FURC-9F	443192-01 1	1 1	1 1
	URC-14FURC-22FURC-23F		2 2	2 2 2	2 2
6	Louver Panel	URC-5F	216521-01	1	1	1	1	1	1	1
		URC-9F 2A7139-01 1 1 1 1	1 1 1
		URC-14F 213968-01 1 1 1 1	-
			2A7139-01					1 1 1
		URC-22F 325014G02 1	-
			2A7110-01		1 1	1 1 1	1
		URC-23F 325014G02 1	-
			2A7110-01			1 1	1 1 1
7	Right Side Panel	URC-5F	2A1884-01	1	1	1	1	1	1	1
		URC-9FURC-14F	2A1914-01	1 1	1 1	1 1
		URC-22FURC-23F	2A1926-01	1 1	1 1	1 1
IndexNo.	Description	Material or ModelNumber Part Number	Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
8 Left Side Panel URC-5F 2A1885-01		1 1 1 1 1 1
		URC-9F 2A1914-	01 1 1 1 1 -
			2A7153-01 1	1 1
		URC-14F 2A1915	-01 1 1 1 1 1	1
		URC-22FURC-23F	2A1925-01 1	1 1 1	1 1 1
9	Top Panel	URC-5F	2A0897-01	1	1	1	1	1	1	1
		UCR-9F 2A3889-	01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-14F 2A0900	-01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-22F	326137G02	1 -
			3A7841-01		1 1	1 1 1	-
			3A7977-01							1
		URC-23F	3A3489G01	1 1	-
			3A7977-01			1 1	1 1 1
10	Headmaster (CondensingPressure Regulator - C.P.R.)	URC-5FURC-9FURC-14FURC-22F	4A0229-01 1	1 1 1	1 1 1

B. Accessories

URC-_F

1/2

Q-5 to C-0

B. Accessories

URC-_F

2/2

C-1 to E-0

Title: B. Accessories Model: URC-_F
IndexNo.	Description	Material orModel Number	Part Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
1 Leg	URC-5F 3A1704G01 2 2 2 2 2 -
			3A7823-01 4	4
		URC-9F	3A1704G01 2	2 2 2	-
		URC-14F	3A7823-01 4	4 4
		URC-22F 3A1704G01 2 -
				3A7823-01 4	4 4 4	4
		URC-23F 3A1704G01 2 2 -
				3A7823-01			4 4	4 4 4
1a	Hex Head Bolt W/Washer	8x20. SS	7B0230820	10	10	10	10	10	10	10
1b	Hex Nut	M8, SS	7N11-0800	10	10	10	10	10	10	10
2 T2	Screw 4x8, SS 7P	32-0408 4 4 4		4 4 4	4
3 Plate	URC-5F 3A3872-01	2 2
	URC-9F							2 2 2
	URC-14F							2 2 2
	URC-22F 2 2 2 2 2 2
	URC-23F					2 2	2 2 2
