CEA563T - Disjoncteur HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur modulaire
Marque	Hager
Modèle	CEA563T
Tension nominale	230/400 V AC
Courant nominal	16 A
Pouvoir de coupure	6 kA
Nombre de pôles	1P+N
Courbe de déclenchement	C
Montage	Rail DIN 35 mm
Normes	NF EN 60898-1
Fréquence	50/60 Hz
Température de fonctionnement	-25 °C à +60 °C
Dimensions (L x H x P)	18 x 85 x 75 mm
Poids	0.1 kg
Indice de protection	IP20
Capacité de connexion	1 à 25 mm²
Entretien	Aucun entretien spécifique, vérifier périodiquement le fonctionnement
Sécurité	Protection contre les surcharges et les courts-circuits
Réparabilité	Non réparable, remplacer en cas de défaut
Fonctions principales	Protection des circuits électriques, sectionnement

FOIRE AUX QUESTIONS - CEA563T HAGER

Comment installer le disjoncteur CEA563T ?

Fixez le disjoncteur sur un rail DIN 35 mm dans le tableau électrique. Assurez-vous que le circuit est hors tension. Connectez la phase à la borne L et le neutre à la borne N. Serrez les vis de connexion avec un couple de 2 Nm.

Que faire si le disjoncteur saute régulièrement ?

Cela peut indiquer une surcharge ou un court-circuit. Réduisez la charge sur le circuit ou vérifiez l'absence de défaut dans les appareils connectés. Si le problème persiste, le disjoncteur peut être défectueux et doit être remplacé.

Quelle est la différence entre une courbe C et une courbe B ?

La courbe C déclenche entre 5 et 10 fois le courant nominal, adaptée aux circuits résistifs et petits moteurs. La courbe B déclenche entre 3 et 5 fois le courant nominal, pour les circuits résistifs purs.

Puis-je remplacer le disjoncteur moi-même ?

Oui, si vous avez les compétences en électricité. Coupez toujours l'alimentation principale avant intervention. Respectez les spécifications de courant et de pouvoir de coupure.

Le disjoncteur CEA563T est-il compatible avec un tableau Schneider ?

Oui, il se monte sur rail DIN standard, compatible avec tous les tableaux utilisant ce système.

Comment tester le bon fonctionnement du disjoncteur ?

Utilisez le bouton test (s'il est présent) ou un multimètre pour vérifier la continuité. Appuyez sur le bouton marche/arrêt pour simuler un déclenchement.

Quelle section de câble utiliser pour 16 A ?

Pour un courant de 16 A, une section de 1.5 mm² en cuivre est suffisante pour les circuits standards. Référez-vous à la norme NF C 15-100.

Le disjoncteur protège-t-il contre les surtensions ?

Non, ce disjoncteur protège uniquement contre les surcharges et les courts-circuits. Pour les surtensions, un parafoudre est nécessaire.

Quelle est la durée de vie du CEA563T ?

En conditions normales, un disjoncteur peut durer 20 à 30 ans. Cependant, après plusieurs déclenchements, ses performances peuvent se dégrader.

Où trouver les pièces de rechange ?

Les disjoncteurs ne sont pas réparables. En cas de défaut, achetez un modèle identique auprès d'un distributeur agréé Hager.

MODE D'EMPLOI CEA563T HAGER

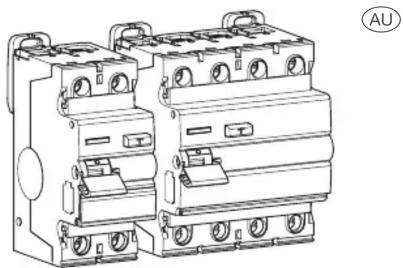

Technical line drawing of a dual electrical contactor device (no text or symbols)

Safety switch (RCCB's) 25 - 100 A

GB For the tripping times verification tests, in an electrical installation, Hager certifies that the RCDs, of the Hager brand, conforming to standards EN 61008-2-1, EN 61009-2-1, trip under a current of 5*IΔn in accordance with the times imposed in table 41.1 of standard DIN VDE 0100-410 (VDE 0100-410) 2018-10.

Safety instructions

The installation and mounting of electrical appliances must only be performed by qualified electricians, in compliance with installation standards and in accordance with the guidelines, provisions and safety and accident prevention regulations in force in the country concerned.

Electrical connection 2 pole.

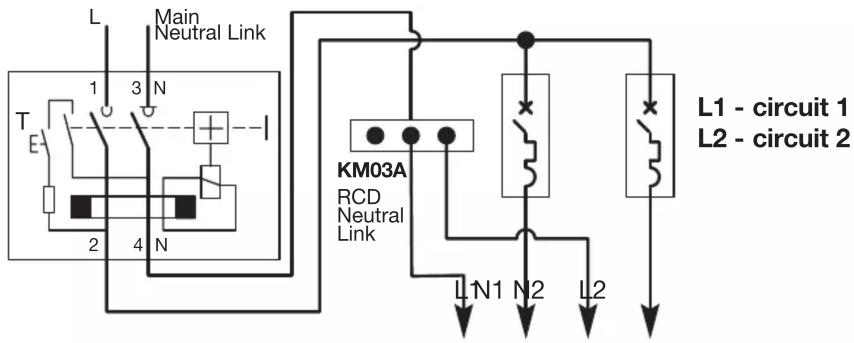

For an RCD where two or three circuits are to be protected, the Hager neutral link KM03A may be connected to the outgoing N terminal for the convenient splitting of the neutrals.

Please note the following

1 - The current rating per pole of the RCCB must not be exceeded by the maximum demand of the protected circuits.
2 - If RCCB trips OFF after installation, locate and repair faulty appliances (cumulative leakage from a number of appliances may exceed the RCCB tripping current, causing RCCB to trip OFF).
3 - The “main neutral” and “main earth” should be checked to ensure good connection.
4 - If RCCB trips intermittently will not reset, or test button will not work, check for low insulation resistance between neutral & earth wiring.
5 - RCCB may be fed in any position: LOAD and LINE circuits may be connected top or bottom.

Electrical connection for P+N or for three phase only.
Three phase & neutral use or Three phase use

Single phase use Two circuits

One circuit

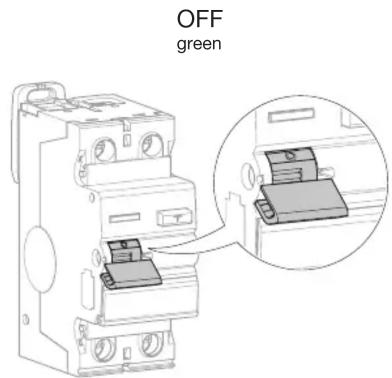

Position contact indication.

Earth leakage fault indication.

Single phase connection.

Three phase connection.

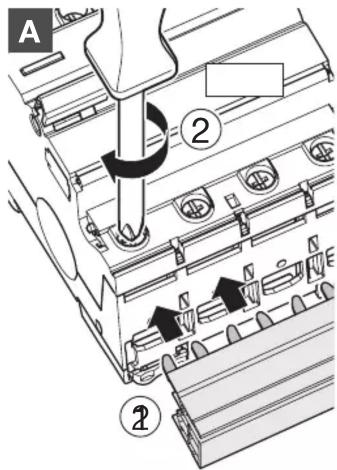

A

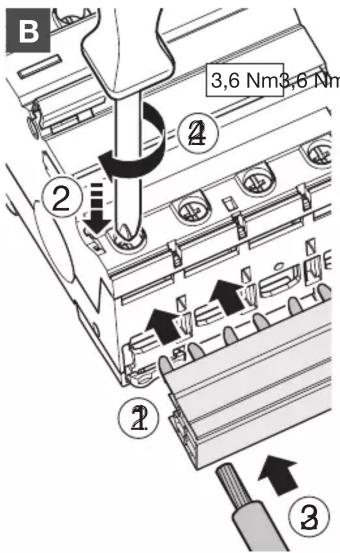

B

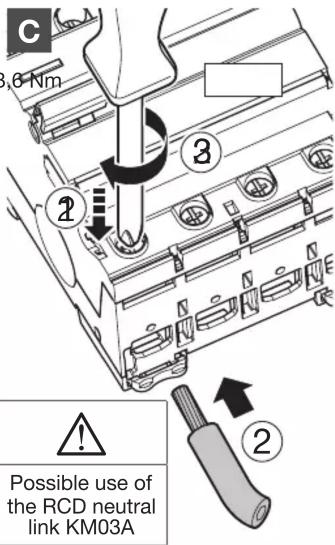

C

Auxiliary possibilities.
MZ201 MZ202 MZ203 MZ204 MZ205 MZ206

Locking device for handle MZN175.

Protection against dust

In case of work activities nearby, make sure that the electrical installation is protected against dust if the enclosure is not IP5x.
