MODE D'EMPLOI URC-23F Hoshizaki

Hoshizaki America, Inc.

Condenser Units

Models

URC-5F

URC-9F

URC-14F

URC-22F

URC-23F

"A Superior Degree of Reliability"

www.hoshizaki.com

PARTS LIST

Number: 71363

Issued: 4-24-2015

CONTENTS

Auxiliary Codes....3
Note About Ordering Parts 4
A. Condenser Unit 5
B. Accessories 9

Auxiliary Codes

URC-5F

R-5 April 2006

S-5 January 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 August 2014

E-0 January 2015

URC-9F

R-5 July 2006

S-5 May 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-14F

Q-5 October 2005

R-5 February 2006

S-5 January 2007

T-5 January 2008

T-6 May 2008

T-7 November 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-22F

U-5 March 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 August 2013

D-0 January 2014

E-0 January 2015

URC-23F

T-5 May 2008

U-5 November 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 October 2013

D-0 January 2014

D-1 October 2014

E-0 January 2015

Auxiliary Code Breakdown

Auxiliary Codes "-5"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "5" and this number advances for each change.

Auxiliary Codes "-0"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "0" and this number advances for each change.

Note About Ordering Parts

Most assemblies cannot be ordered as complete units; parts in the assemblies generally must be ordered separately.

A. Condenser Unit URC-5F, URC-9F

1/2

R-5 to E-0

URC-5F and URC-9F

A. Condenser Unit

URC-14F, URC-22F, URC-23F

2/2

Q-5 to E-0

URC-14F. URC-22F and URC-23F

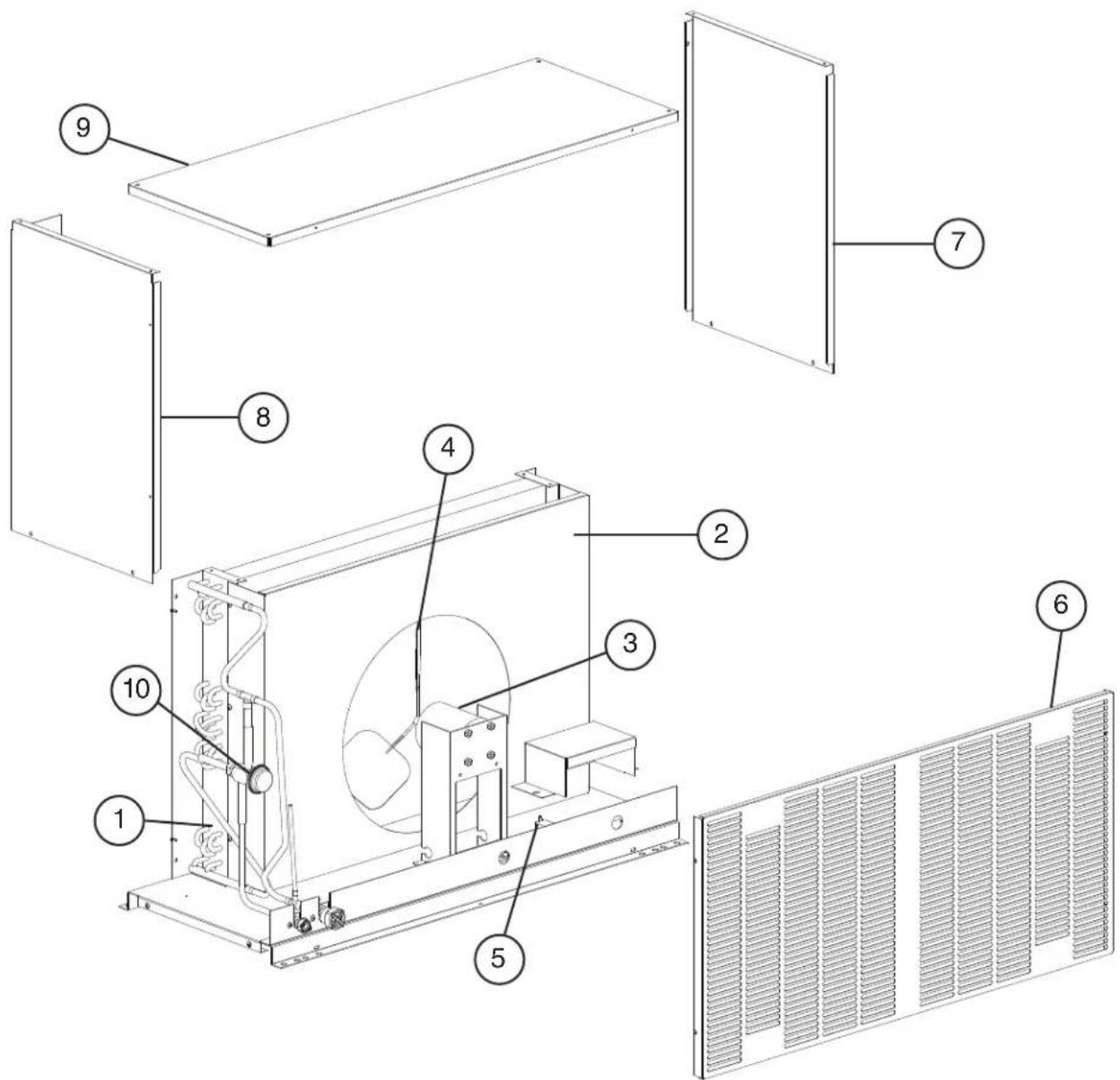

Title: A. Condenser Unit Model: URC-_F
IndexNo. Description		Material or ModelNumber Part Number	Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
1 Condenser URC-5F 216519-02 1 1		1 1 1 1
		URC-9F 1A1231-01 1 1 1 1 1 1 1
		URC-14F 104777-02 1 1 1 1 1 1 1
		URC-22F 104918-02 1 1 1 1 1 1 1
		URC-23F 1A1048-01 1 1 1 1 1		-
			1A3506-01					1 1	1
2 Shroud	URC-5F 216522-01 1	1 1 1 1 -
		2A7228-01							1 1
	URC-9F 2A3869-01 1 1 1 1 1	-
		2A7152-01						1 1	1
	URC-14F 324150G02 1 1 1 1	-
		3A7881-01						1 1	1
	URC-22F 325010G01 1 1 1 1 1 1	1 1 1	-
		3A8629-01								1
	URC-23F 325010G02 1 1	-
		2A7185-01				1 1	1 1 1
3 Fan Motor	URC-5FURC-9F	4A3201-01	1 1	1 1 1	1 1
			2 2	2 2 2	2 2
	URC-14FURC-22FURC-23F
4 Fan Blade	URC-5FURC-9F	4A1493-01	1 1	1 1 1	1 1
			2 2	2 2 2	2 2
	URC-14FURC-22FURC-23F
5 Capacitor10.0MFD,250VAC	URC-5FURC-9F	443192-01 1	1 1	1 1
	URC-14FURC-22FURC-23F		2 2	2 2 2	2 2
6	Louver Panel	URC-5F	216521-01	1	1	1	1	1	1	1
		URC-9F 2A7139-01 1 1 1 1	1 1 1
		URC-14F 213968-01 1 1 1 1	-
			2A7139-01					1 1	1
		URC-22F 325014G02 1	-
			2A7110-01		1 1	1 1 1	1
		URC-23F 325014G02 1	-
			2A7110-01			1 1	1 1 1
7	Right Side Panel	URC-5F	2A1884-01	1	1	1	1	1	1	1
		URC-9FURC-14F	2A1914-01	1 1	1 1	1 1
		URC-22FURC-23F	2A1926-01	1 1	1 1	1 1
IndexNo.	Description	Material or ModelNumber Part Number	Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
8 Left Side Panel URC-5F 2A1885-01		1 1 1 1 1 1
		URC-9F 2A1914-	01 1 1 1 1 -
			2A7153-01 1	1 1
		URC-14F 2A1915	-01 1 1 1 1 1	1
		URC-22FURC-23F	2A1925-01 1	1 1 1	1 1 1
9	Top Panel	URC-5F	2A0897-01	1	1	1	1	1	1	1
		UCR-9F 2A3889-	01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-14F 2A0900	-01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-22F	326137G02	1 -
			3A7841-01		1 1	1 1 1	-
			3A7977-01							1
		URC-23F	3A3489G01	1 1	-
			3A7977-01			1 1	1 1 1
10	Headmaster (CondensingPressure Regulator - C.P.R.)	URC-5FURC-9FURC-14FURC-22F	4A0229-01 1	1 1 1	1 1 1

B. Accessories

URC-_F

1/2

Q-5 to C-0

B. Accessories

URC-_F

2/2

C-1 to E-0

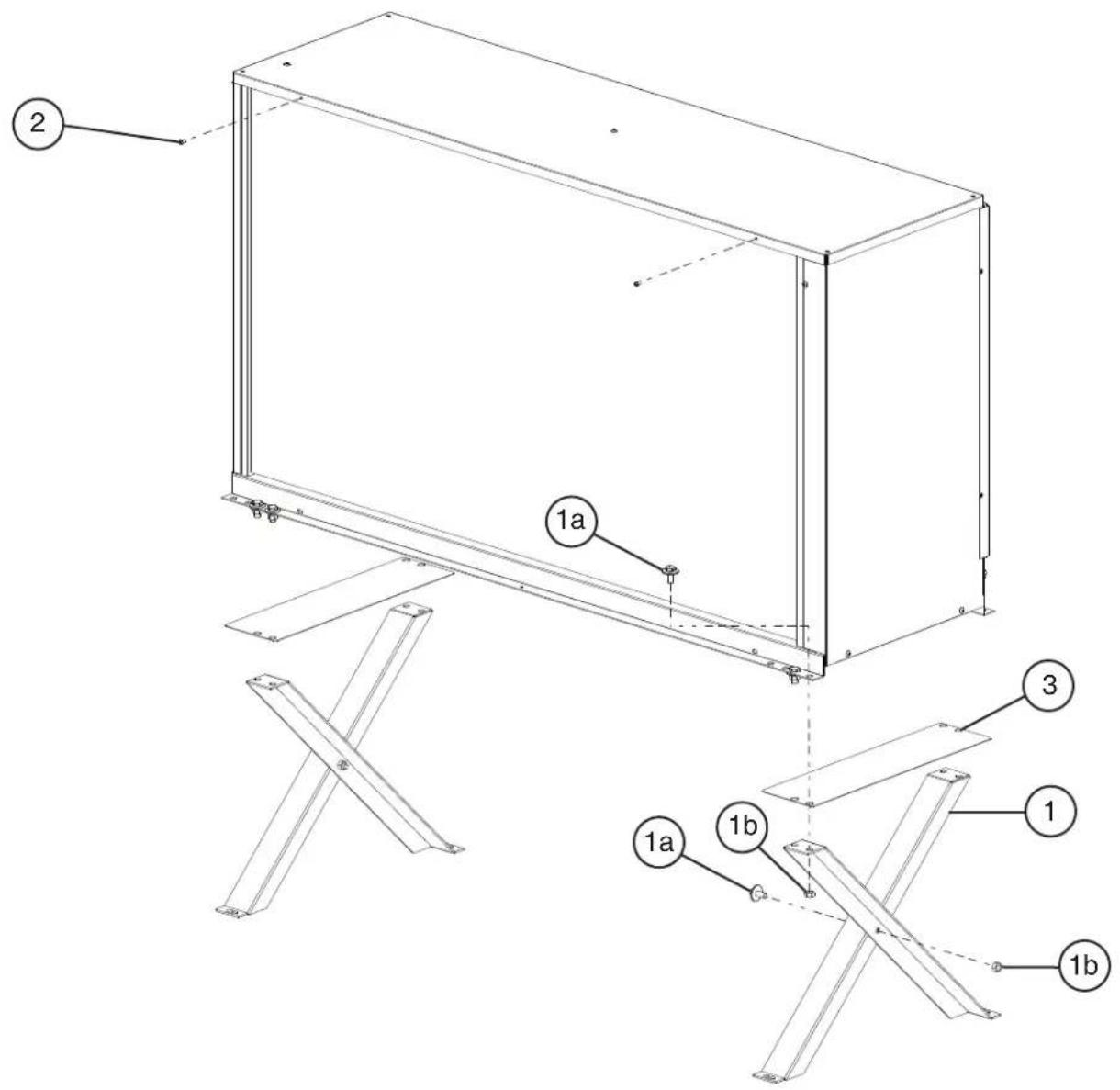

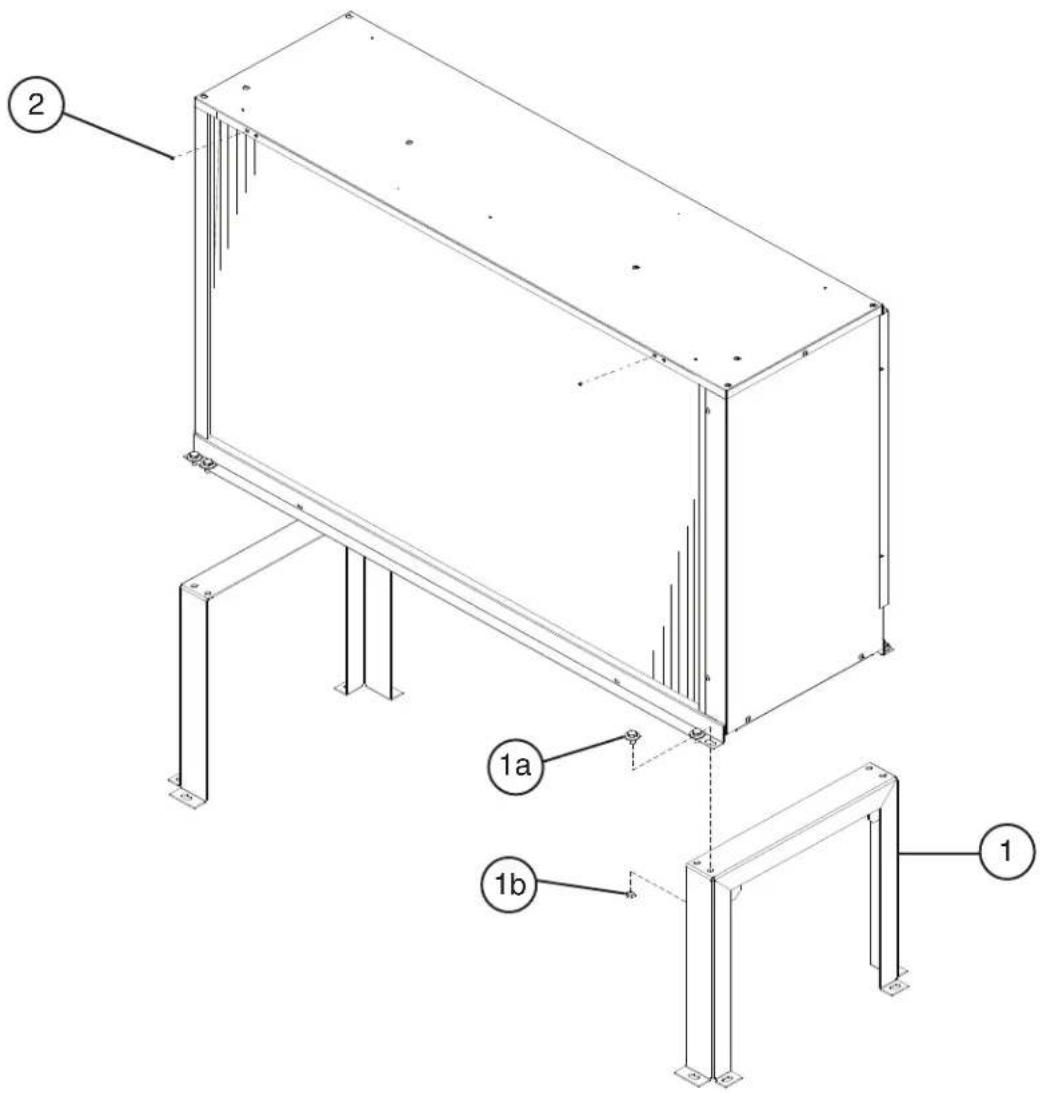

Title: B. Accessories Model: URC-_F
IndexNo.	Description	Material orModel Number	Part Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
1 Leg	URC-5F 3A1704G01 2 2 2 2 2 -
			3A7823-01 4	4
		URC-9FURC-14F	3A1704G01 2	2 2 2	-
			3A7823-01 4	4 4
		URC-22F 3A1704G01 2 -
			3A7823-01 4	4 4 4	4
		URC-23F 3A1704G01 2 2 -
			3A7823-01			4 4	4 4 4
1a	Hex Head Bolt W/Washer	8x20. SS	7B0230820	10	10	10	10	10	10	10
1b	Hex Nut	M8, SS	7N11-0800	10	10	10	10	10	10	10
2 T2	Screw 4x8, SS 7P	32-0408 4 4 4	4 4 4	4
3 Plate	URC-5F 3A3872-01	2 2
	URC-9F							2 2 2
	URC-14F							2 2 2
	URC-22F 2 2 2 2 2 2
	URC-23F					2 2	2 2 2
