LOGAN VAN - Véhicule utilitaire léger DACIA - Notice d'utilisation et mode d'emploi gratuit

Type de véhicule	Véhicule utilitaire léger
Marque	DACIA
Modèle	LOGAN VAN
Volume de chargement	2,5 m³
Longueur de chargement	1,94 m
Charge utile	800 kg
Réservoir carburant	50 L
Motorisations	Essence 1.4 MPI 75 ch, 1.6 MPI 90 ch; Diesel dCi 70 ch, dCi 85 ch
Boîte de vitesses	Manuelle 5 rapports
Équipements de sécurité	ABS, airbag conducteur, ceintures 3 points
Airbag passager	En option
Portes arrière	Tôlées de série, vitrées en option
Cloison	Tubulaire de série, complète en option
Rétroviseurs extérieurs	Réglables manuellement (extérieur ou intérieur selon version)
Direction	Manuelle ou assistée selon version
Climatisation	En option
Radio	Radio CD en option
Pneus	185/65 R15
Freins	Disques avant, tambours arrière
Poids à vide	De 1 139 kg (1.4) à 1 200 kg (dCi 85)
Masse maximale autorisée	De 1 939 kg à 2 000 kg
Consommation mixte	De 5,2 L/100km (dCi) à 8,1 L/100km (essence)
Émissions CO2	De 137 g/km à 192 g/km
Garantie	3 ans
Entretien	Vidange et révisions selon préconisations constructeur
Pièces détachées	Disponibles chez concessionnaire Dacia

FOIRE AUX QUESTIONS - LOGAN VAN DACIA

Quelle est la charge utile du LOGAN VAN ?

La charge utile est de 800 kg.

Comment accéder à la zone de chargement ?

Grâce aux deux portes latérales et aux portes arrière asymétriques (1/3-2/3).

Quel carburant utiliser ?

Selon la motorisation : essence (1.4 MPI, 1.6 MPI) ou diesel (dCi 70, dCi 85).

Comment régler les rétroviseurs extérieurs ?

Ils se règlent manuellement de l'extérieur ou de l'intérieur selon la version.

Le véhicule est-il équipé d'un système audio ?

Un pré-équipement radio est de série ; la radio CD est disponible en option.

Quelle est la capacité du réservoir de carburant ?

Le réservoir a une capacité de 50 litres.

Comment sécuriser le chargement pendant le transport ?

Utilisez les 6 points d'ancrage avec des sangles pour maintenir la charge.

Quels équipements de sécurité sont de série ?

De série : ABS avec répartiteur électronique, airbag conducteur, ceintures de sécurité 3 points.

Quelle motorisation diesel est la plus économique ?

Le moteur dCi 85 affiche une consommation mixte de 5,2 L/100km et des émissions de 137 g/km.

Peut-on tracter une remorque avec le LOGAN VAN ?

Oui, la masse maximale remorquable freinée est de 661 kg (selon version).

MODE D'EMPLOI LOGAN VAN DACIA

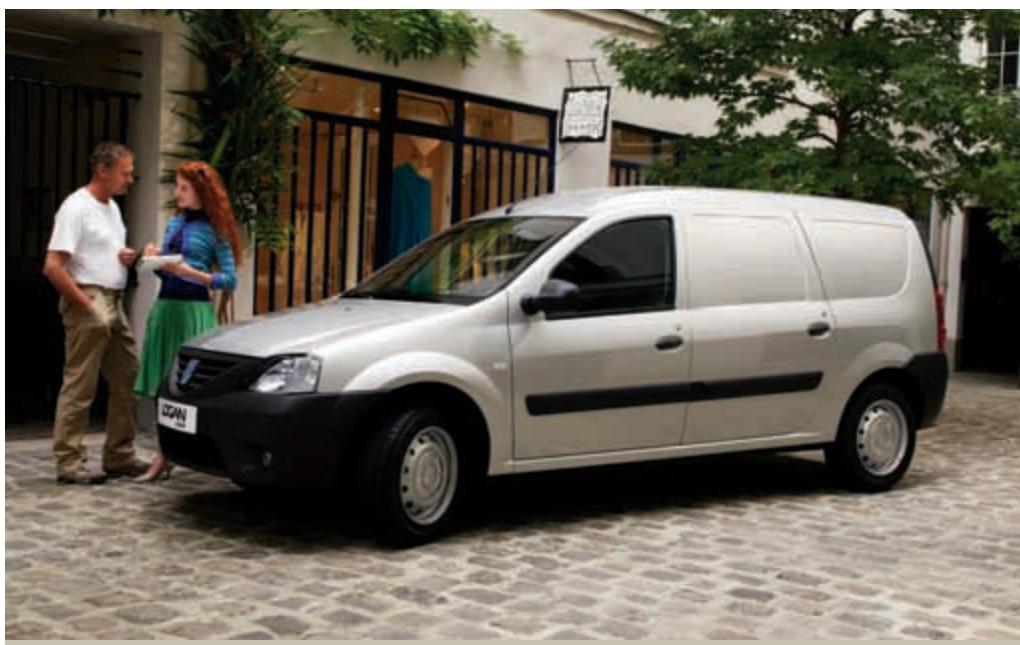

800 KG de CHARGE UTILE et 2,5 m³ au service de votre métier.

Logan van est le véhicule des professionnels en quête de praticité. Fiable et résistant, il affiche des capacités de chargement élevées qui lui permettent de transporter sans s'essouffler les meubles, pots de peinture ou sacs d'engrais les plus lourds. Vos opérations de chargement et de déchargement se trouvent grandement simplifiées par son pavillon rehaussé. Les deux portes latérales et les doubles portes arrière offrent quant à elles un accès facile même lorsque vous nevez travailler dans des espaces contraints. En toutes circonstances, Logan van garde le sens du service.

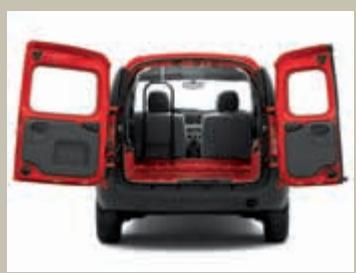

1. Zone de chargement de 2,5m³

Logan van offre une zone de chargement généreuse facilement accessible grâce aux deux portes latérales et aux portes arrière asymétriques, qui permettent d'accéder à la zone de chargement avec 3 angles d'ouverture :, et.

2. Tapis caoutchouc

Équipée d'un tapis caoutchouc pratique et résistant, la zone de chargement est protégée et peut accueillir pots de peinture ou planches de bois.

3. Six points d'ancrage.

Pour assurer la stabilité de votre matériel, fixez une sangle au point d'ancrage et maintenez-le ainsi en place.

• En option selon version.

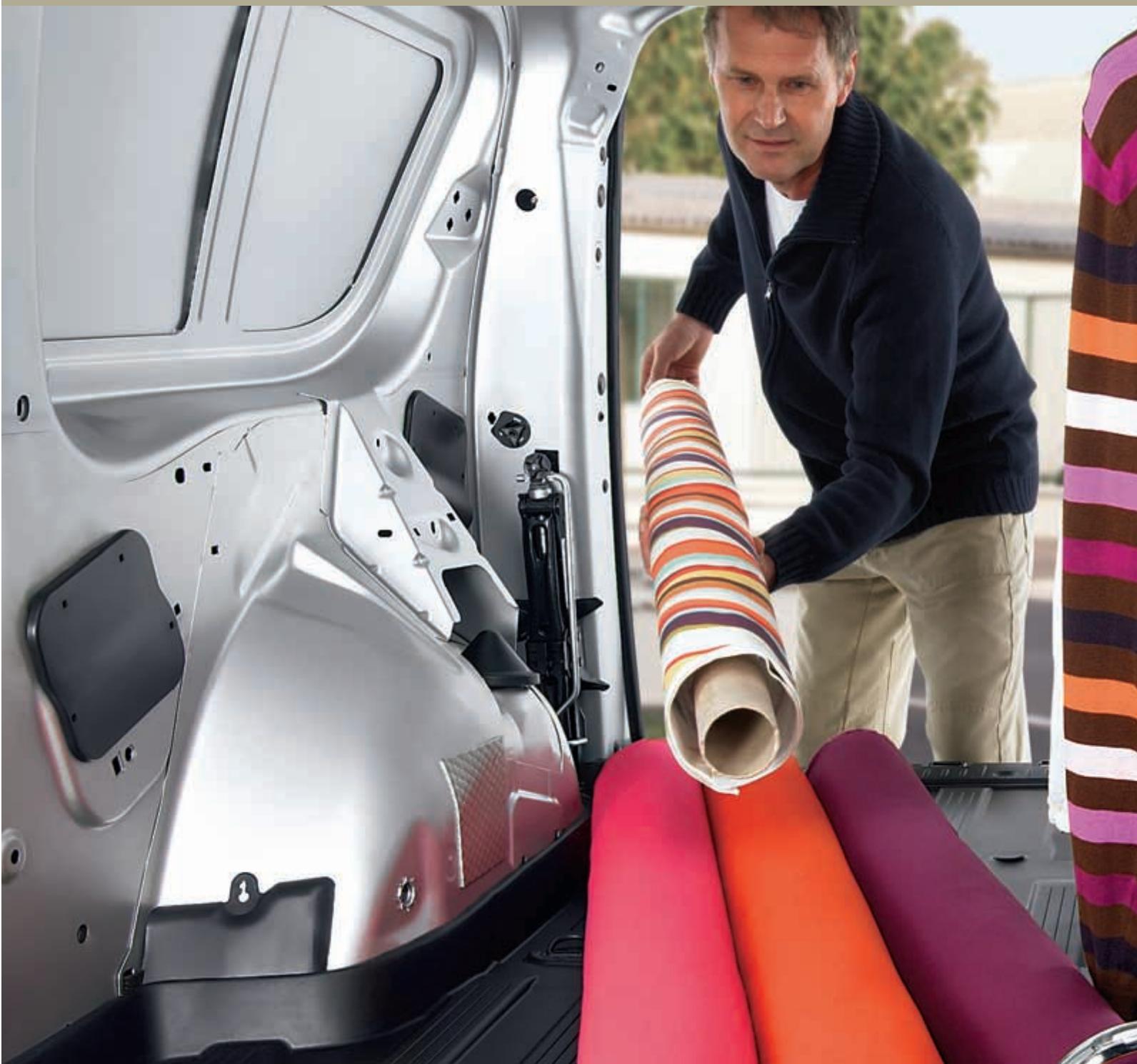

Capacité de chargement

UNE LONGUEUR DE CHARGEMENT de 1m94 pour tout transporter.

Pour répondre à tous vos besoins d'espace, Logan van affiche des capacités de chargement généreuses. Non content d'offrir un volume et une charge utile conséquentes, il ajoute une troisième dimension : la longueur. Escabeaux, rouleaux de papier ou de tissu... Logan van s'en charge. Spacieux, il offre des solutions intelligentes destinées à vous faciliter le quotidien. Ses doubles portes latérales tôlées, sa cloison complète et son plancher plat vous permettent ainsi d'organiser l'espace intérieur en toute sécurité. Logan van a le sens de l'efficacité.

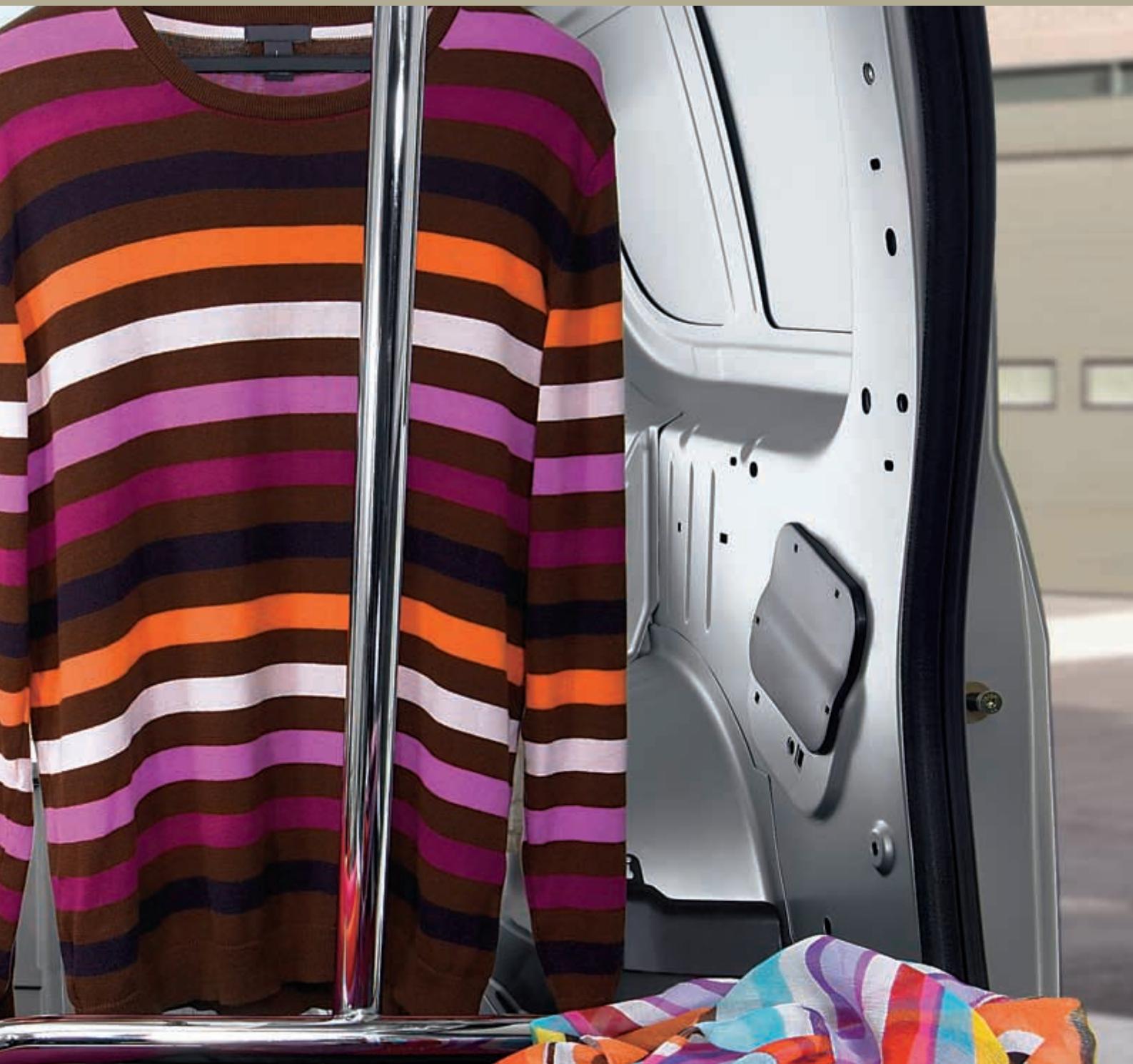

1. Portes arrière tôliées.

Les portes arrière tôlées permettent de transporter un chargement en hauteur en toute sécurité et à l'abri des regards extérieurs.

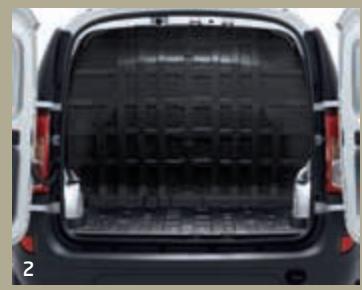

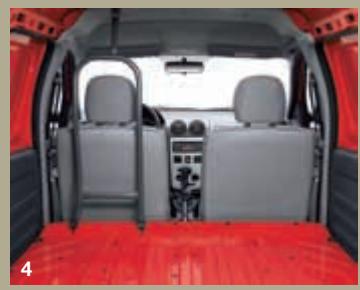

La cloison compte assure une séparation sécurisée entre espace de chargement et espace de conduite, tout en le préservant en cas de présence de produits pousseérieux.

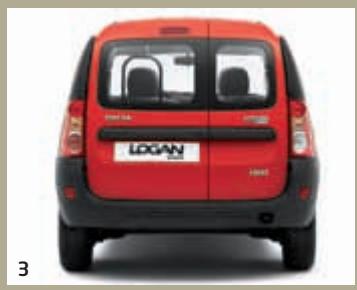

3. Portes arrière vitrées*

Au volant de votre fourgonnette, optimisez votre visibilité en choisissant les portes arrière vitrées.

En option selon version.

4. Cloison partielle.

Et pour avoir toujours un œil sur votre chargement, optez pour la cloison partielle.

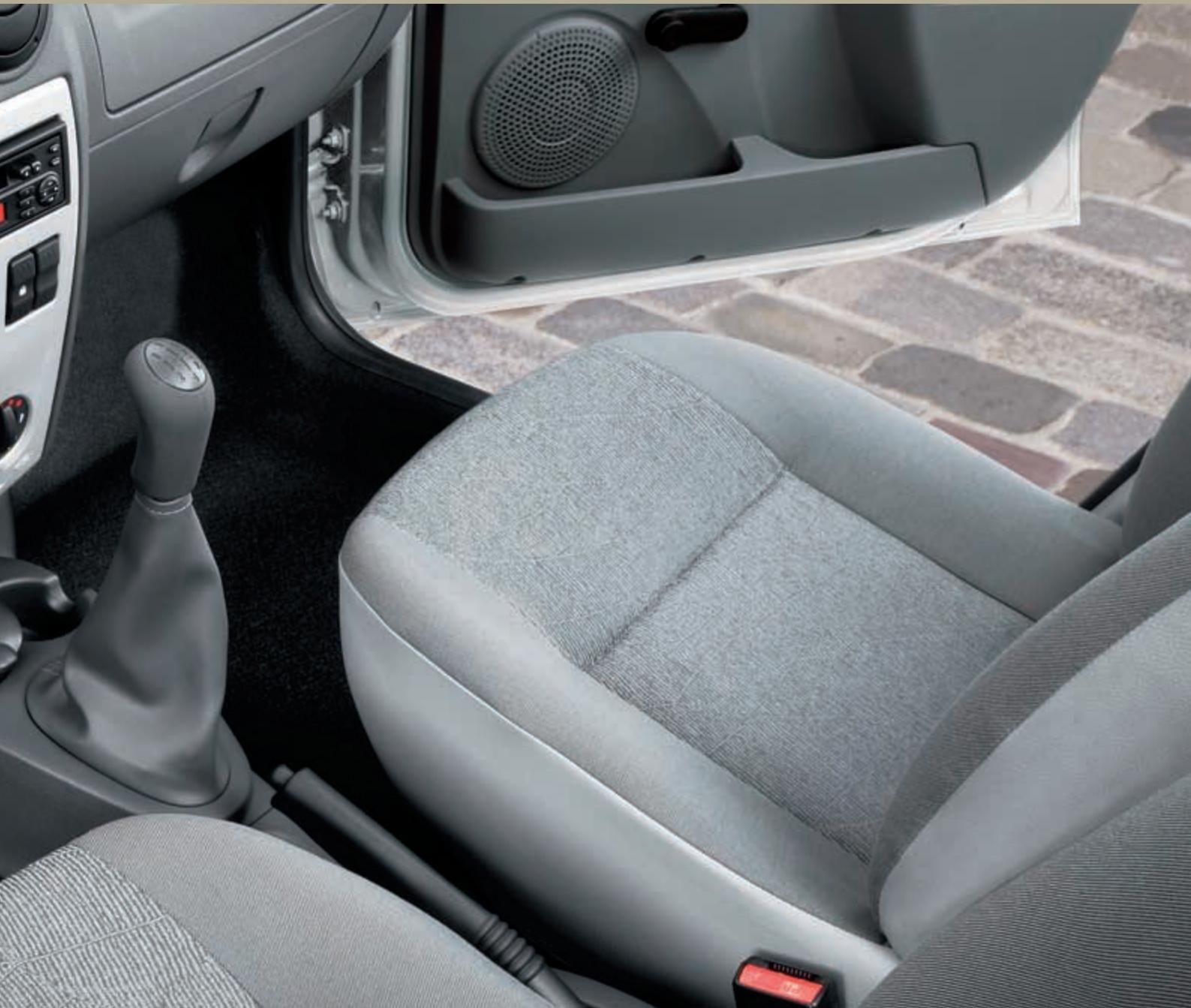

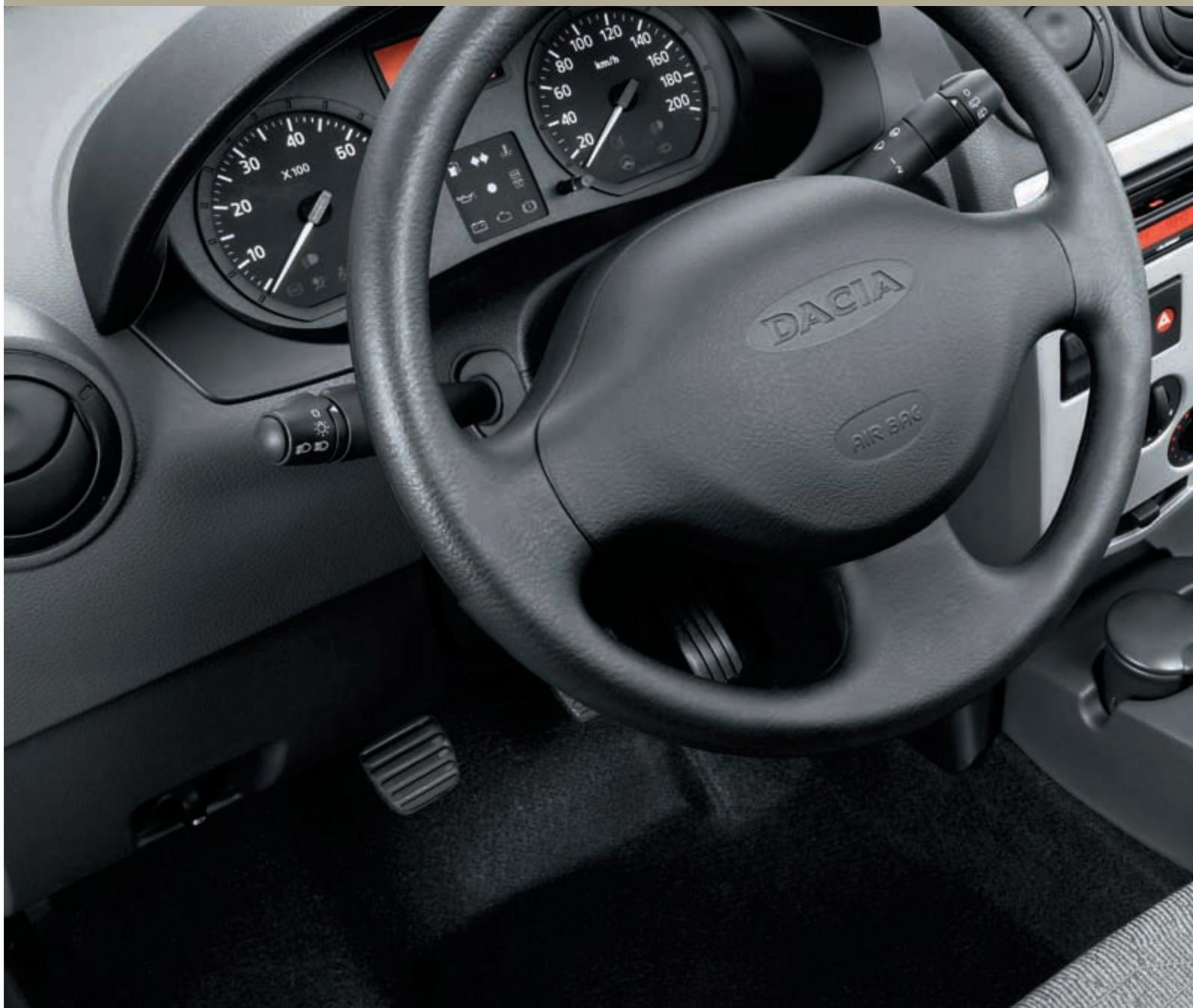

POSTE de conduite pratique

FONCTIONNEL ET BIEN ÉQUIPÉ pour le plaisir de travailler.

Doté de bacs de rangement dans les portes avant et d'une grande boîte à gants, le poste de conduite de Logan van peut se résumer en un mot : praticité. Les outils de travail indispensables à votre quotidien trouvent naturellement leur place à bord. La fonctionnalité n'est pas exclusive du comport. La preuve : Logan van met à votre disposition une console centrale ergonomique, une radio CD et la climatisation. Le sens de l'accueil rejoint le sens pratique.

• En option selon version.

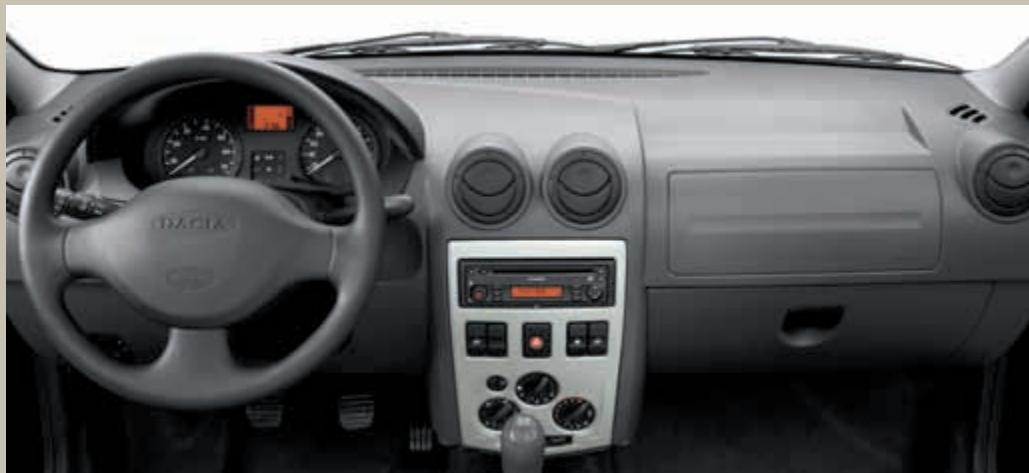

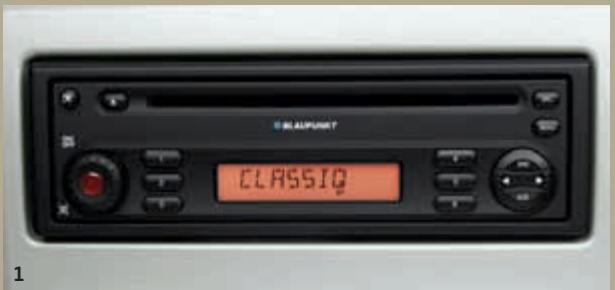

1. Radio CD*

Au volant de votre fourgonnette, profitez d'un univers chaleureux et serein avec la radio CD.

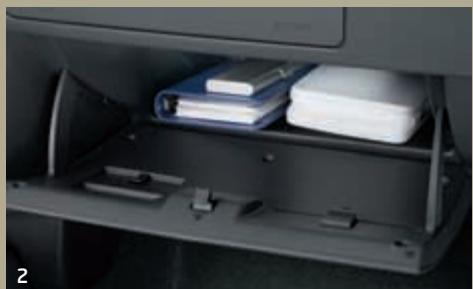

2. Boîte à gants

Installé à votre poste de conduite, gardez à portée de main et à l'abri des regards tous les objets qui vous sont utiles, en les stockant dans la boîte à gants.

3. Appuis-tête

Avec Logan van, vous bénéficiez des appuis-tête avant qui allient le confort et la sécurité.

4. Rétroviseurs extérieurs réglables manuellement de l'intérieur.

Un petit réglage de dernière minute sur vos rétroviseurs. Rien de plus simple. Grâce au réglage intérieur manuel, vous pouvez ajuster vos rétroviseurs avec précision et facilité pour plus de confort.

• En option selon version. ** Selon version.

UN MOTEUR FIABLE ET ÉCONOME : on peut toujours compter sur

Jour après jour, ses qualités routières s'apprécient en toute sécurité. Parmi les motorisations proposées, les moteurs dCi se distinguent par leur excellent rapport performance / consommation. La sécurité est assurée par des suspensions extrêmement efficaces, l'ABS, l'airbag conducteur et l'airbag passager*. Économie, sécurité : Logan van a le sens des priorités.

• En option selon version.

1. ABS.

Vous pouvez voyager en toute sécurité et en toute sérénité. Logan van est équipée de l'ABS. En cas de freinage d'urgence, les roues ne se bloquent pas et la trajectoire est maîtrisée.

2. Airbag conducteur.

Soyez sûr d’être en sécurité dans votre Logan van avec l’airbag conducteur.

3. Boîte de vitesse.

Associée à des moteurs performants, la boîte manuelle 5 vitesses permet d'optimiser les démarres en pleine charge et l'économie de carburant.

4. Projecteurs antibrouillard

Grâce aux projecteurs antibrouillard, vous pouvez prendre la route avec votre Logan van en toute sécurité.

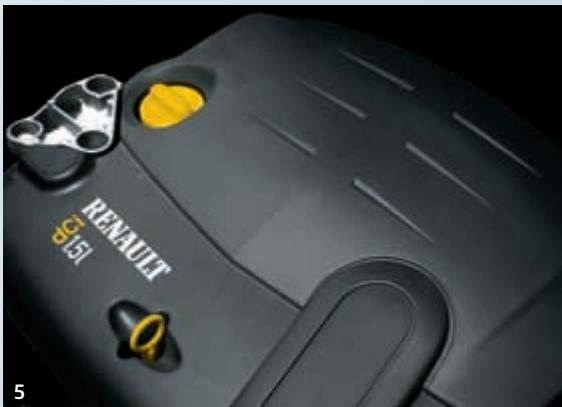

5. Motorisation dcI

Sobres, dynamiques et silencieux, les moteurs dCi présentent un excellent agrément de conduite, une très faible consommation de carburant et des émissions de CO_2 réduites.

• En option selon version.

Equipements de série

• ABS avec répartiteur électronique de freinage EBV
• 4 aérateurs sur planche de bord, orientables à flux régulables Airbag conducteur
• Allume cigar
• Antidémarrage électronique codé
• 2 appuis-têtes avant réglables en hauteur
• Boîte à gants Boucliers avant et arrière gris
• Ceintures de sécurité avant 3 points Charge utile 800 kg
• Chauffage et ventilation 4 vitesses avec recyclage d'air*

Cloison tubulaire derrière conducteur - 2 emplacements porte-gobelets sur console centrale avant - Feu arrière antibrouillard - Feu de recul - 3 feux stop - Indicateurs analogiques : moteur et compteur de vitesse - Plafonnier avant 1 poignée de maintien passager avant - Portes de coffre 1/3-2/3 tôles - Pré-équipement radio partiel - Rétroviseurs extérieurs manuels, réglables de l'extérieur - Sellerie Durance - Vide-poches de portes avant

Equipement en OPTION

• Peinture métallisée * à partir de 2009

Projecteurs antibrouillard en option.

Motorisations

Baguettes de protection latérales - Ceintures de sécurité avant réglables en hauteur - Cendrier "nomade" - Condamnation centralisée des portes - Direction assistée - Enjoliveurs de roue moyens - Pré-équipement radio - Rétroviseurs extérieurs manuels, réglables de l'intérieur - Sellerie Osaka - Vitres et pare-brise teintés

Airbag passager - Cloison complète tôlée Conditionnement d'air - Pack électrique : télécommande à radio fréquence et lève-vitres avant électrique - Peinture métallisée Portes de coffre 1/3-2/3 vitrées - Projecteurs antibrouillard Radio CD + 2 x 15 W - Tapis de protection zone de chargement

Teintier

Teintes opaques (OV) ROUGE PASSION 21D (OV)

BLEU MARINE 61H (OV)

Teintes métallisées (TE) GRIS PLATINE D69 (TE)

La vue de dessus montre la cloison complète en option selon version:

CHARACTERISTIQUES TECHNIQUES

MOTEUR	1.4 MPi 75	1.6 MPi 90	dc i 70	dc i 85
Type de boîte de vitesses	BVM	BVM	BVM	BVM
Niveau de dépollution	Euro 4	Euro 4	Euro 4	Euro 4
Caracteristicques moteur
Type moteur	K7j 710	K7M 710	K9K 792	K9K 796
Cylindrée (cm3)	1 390	1 598	1 461	1 461
Aléasage x course (mm)	79,5 x 70	79,5 x 80,5	76 x 80,5	76 x 80,5
Nombre de cylindres	4	4	4	4
Rapport volumétrique	9,5	9,5	17,6	17,6
Nombre total de soupapes	8	8	8	8
Puisance maxi kw CEE / ch	55/75	64/90	50/70	63/85
Régime puissance maxi (tr/min)	5 500	5 500	4 000	3 750
Couple maxi Nm CEE (m/kg)	112	128	160	200
Régime couple maxi (tr/min)	3 000	3 000	1 700	1 900
Type d'injection	Multipoint	Multipoint	DirecteCommon Rail +Multi-injection	DirecteCommon Rail +Multi-injection
Alimentation	Air	Air	Turbocompresseur +Echangeur air-air	Turbocompresseur +Echangeur air-air
Carburant	Essence	Essence	Diesel	Diesel
Catalyseur	S	S	S	S
Boîte de vitesses
Type	JR5	JR5	JR5	JR5
Nombre de rapport AV	5	5	5	5
Vitesse (km/h) à 1 000 tr/min en 1"	6,19	6,19	7,89	7,89
en 2"	11,26	11,26	14,35	14,35
en 3"	17,45	17,45	22,24	22,24
en 4"	23,74	23,74	30,25	30,25
en 5"	31,24	31,24	39,82	39,82
DIRECTION
Ø de braquage entre troitoirs (m)	11,25	11,25	11,25	11,25
Nombre de tours de volant (manuelle/assistée)	4,5/3,2	4,5/3,2	4,5/3,2	4,5/3,2
TRAINS
Type train AV		Pseudo-McPherson à bras triangulé
Type train AR		Essieu en H à profil déformable et épure programmée - ressorts hélicoidaux
ROUES ET PNEUMATQUES
Jantes de référence		6,0] 15
Pneumatiques de référence AV/AR		185/65 R 15
FREINAGE
Type du circuit de freinage		X
ABS Bosch B 1		Série
Répartiteur électronique de freinage		Série
AV : disques en mm	259	259	259	259
AR : tambours en pouces		9"
PERFORMANCES
Vitesse maxi (km/h)	155	167	150	163
0-100 km/h (s)	15,6	13,4	17,7	14,3
1 000 m DA (s)	36,9	35	38,8	36
AEROYNAMIQUE
Cx		0,36
CONSOHMATION NORHE SCEE N° 99/100 (EN U/100 KKH)*
CO2(g/km)	187	192	140	137
Conditions urbaines	10,7	11	6,2	5,9
Conditions extra-urbaines	6,3	6,5	4,8	4,8
Mixte	7,9	8,1	5,3	5,2
CAPACITÉ
Réservoir à carburant (l)		50
MASSES (kg), CA EN OPTION
À vide en ordre de marche (sans option)	1 139	1 144	1 190	1 200
À vide en ordre de marche sur l'AV	658	663	700	710
À vide en ordre de marche sur l'AR	481	481	490	490
Maxi autorisé (MMAC)	1 939	1 944	1 990	2 000
Total roulant (MTR)	2 600	2 600	2 600	2 600
Charge utile (CU)		800
Masse maxi remorque freinée	661	656	610	600
Masse maxi remorque non freinée	605	605	610	600

• Consommations et émissions selon Directive Européenne 80/1268 dans son dernier amendement.

Dacia

Logan van Dacia répond aux 3 critères suivants : des émissions de CO_2 inférieures ou égales à 140 g/km; véhicule produit dans une usine certifiée ISO 14001 minimisant l'impact sur l'environnement; masse valorisable à 95 % en fin de vie et véhicule contenant au moins 5 % de plastique issu du recyclage. Avec Dacia, la marque s'engage sur tout le cycle de vie du véhicule.

LISTE DES ÉQUIPÉMENTS ET OPTIONS

	Logan	Ambiance
Essence - 1.4 75 ch/55kW	●	-
Essence - 1.6 90 ch/64kW	-	●
Diesel - dCI 70 ch/50kW	-	●
Diesel - dCI 85 ch/63 kW	-	●
PRÉSENTATION EXTERIEURE
Boucliers avant et arrêté gris	●	●
Baguettes de protection latérales	-	●
Peinture métallisée	○	○
Vitres claires	●	-
Vitres teintées	-	●
Jantes tôle 15" avec,enjoliveurs mini/moyen	● / -	- / ●
Portes de coffre 1/3-2/3 télèges	●	●
Portes de coffre 1/3-2/3 vitrées	-	○
SECURITE
2 appuis-tête avant régiables en hauteur	●	●
ABS avec répartiteur électronique de freinage EBV	●	●
Airbag conducteur	●	●
Airbag passager désactivable	-	○
Ceintures de sécurité avant 3 points / régibles en hauteur	● / -	● / ●
Antidémarrage électronique codé	●	●
VISIBILITÉ
Rétroviseurs extérieurs manuels, régibles de l'extérieur ("tip-tap")	●	-
Rétroviseurs extérieurs manuels, régibles de l'intérieur	-	●
Projecteurs antibrouillard	-	○
Feu arrière antibrouillard	●	●
Feu de recul	●	●
3° feu stop	●	●
Rétroviseur interieur position nuit (uniquement avec portes battantes vitrées)	-	○
CONDUITE ET APPARELS DE CONTRôle
Direction assistée hydraulique	-	●
Indicateurs analogiques : moteur / compteur de vitesse	●	●
Signal sonore : oubli d'extinction d'éclairage	●	●
CHAUFFAGE-VENTILATION
Chauffage et ventilation 4 vitesses avec recyclage d'air	●	●
4 aérateurs sur planche de bord, orientables à flux régibles	●	●
Conditionnement d'air	-	○
CONFORT
Pare-soilel conducteur et passager	●	●
Pare-soilel passager avec miroir de courtoisie	-	●
Condmation centralisée des portes	-	●
Pack électrique (telécommande à radio fréquence + léve-vitres avant électriques)	-	○
Plafonnier avant	●	●
1 poignée de mainien pour passager avant	●	●
Plafonnier de zone de chargement	●	●
Cendrier "nomade" (positionnable sur console)	-	●
Allume cigare	●	●
SIÈGES
Sellerie Durance	●	-
Sellerie Oska	-	●
RANGEMENTS - CHARGE UTILE
Bacs de rangement dans les portes avant	●	●
Boîte à gants	●	●
2 Emplacements porte-gobelets sur console centrale avant	●	●
Tapis de protection de la zone de chargement	-	○
Cloison tubulaire derrière conducteur	●	●
Cloison complète	-	○
Charge utile 800 kg	●	●
RADIO ET MULTIMÉDA
Pré-équipement radio partiel / total	● / -	- / ●
Radio CD 2 x 15w	-	○
• En série • En Option - Non proposé

Accessions

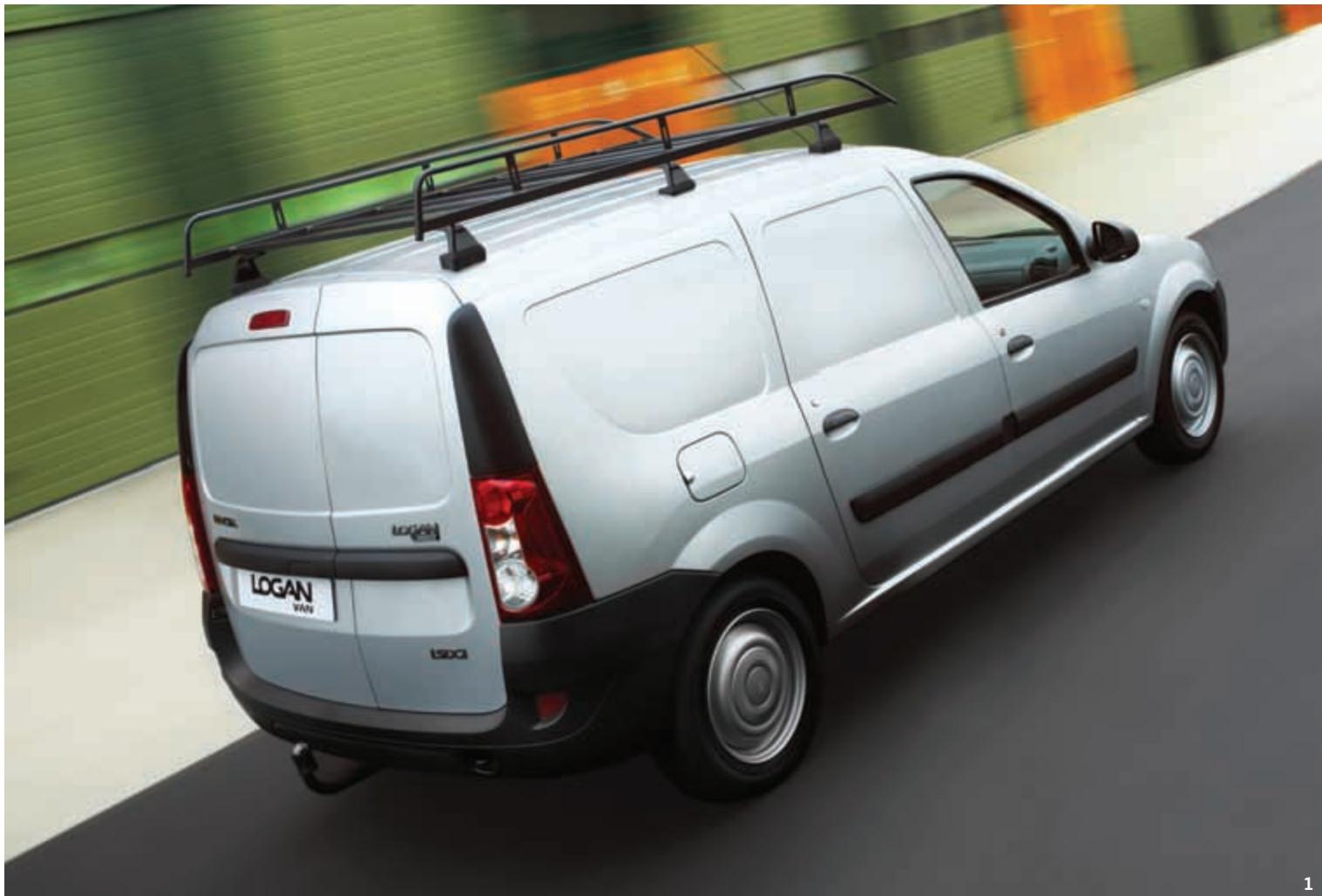

1. Spécialement conçue pour Logan van, la galerie de toit se fixe sur les points d'ancrage spécifiques au véhicule. La charge maximale autorisée est de 100kg. Les bruits aérodynamiques sont minimisés grâce à un déflecteur. L'attelage col de cygne Logan van offre une capacité de traction de 1300 kg.
2. Avec ses bords hauts, le tapis caoutchouc préserve efficacement l'habitacle contre la neige ou la boue. Protection sur mesure avec les surfapis d'habitacle textiles 4 pieces (2 modèles: Monitor et Madrigal).
3. Les bavettes avant et arrière protègent la carrosserie des projections et des rayures.

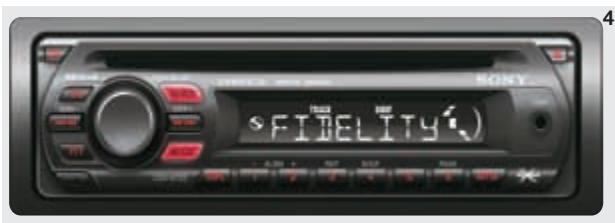

4. L'auto radio MP3 Sony CDX GT23 possède une prise jack en façade permettant de connecter un baladeur mp3.
5. Le kit mains libres Bluetooth Parrot avec écran LCD permet de voir les appels entrant ainsi que de téléphoner en toute sécurité tout en gardant les mains sur le volant*.
6. Pour téléphoner en toute sécurité, il est recommandé de faire une pause.
7. Les panneaux latéraux plastiques assurent une protection optimale de l'espace de chargement et recouvrent parfaitement les formes des panneaux du véhicule.
8. Pour faciliter les manœuvres de stationnement, le radar de recul situé à l'arrière de Logan van émet un signal sonore pour indiquer la distance entre le véhicule et l'obstacle.
9. L'alarme anti-effraction avec et sans télécommande protège votre véhicule ainsi que tous les objets qui se trouvent dans l'habitacle et dans la zone de chargement. Pour les véhicules équipés de la fermeture centralisée à distance, nous recommandons l'achat d'une deuxième clé à télécommande.
10. Faciles à installer, le plancher et les protections latérales en bois protègent efficacement la zone de chargement.

Partager vos attentes nous donne des idées intelligentes.

Entre Dacia et vous, c'est simplement intelligent. Vous aimez ce qui est malin et vous souhaitez payer le juste prix. Ces valeurs sont aussi les nôtres.

Nos véhicules se distinguent par leur grande générosité. Générosité dans l'espace disponible pour transporter les passagers et leurs chargements. Générosité dans le rapport prix/prestations, calculé au plus juste pour vous apporter tous les équipements utiles, sans superflu mais sans concession. Car en matière de confort et de sécurité, nous tenons à vous faire bénéficier du savoir-faire Renault.

Marque du groupe Renault, nous connaissions nos véhicules en nous appuyant sur des solutions techniques qui ont fait la preuve de leur efficacité et de leur fiabilité. Cela nous permet de vous offrir une garantie de 3 ans et des coûts d'utilisation particulièrement avantageux. Avec Dacia, vous faites le choix de la confiance.

Avec la signature Dacia eco², Dacia s'engage en faveur de la protection de l'environnement, à travers une offre de véhicules économiques et écologiques. Conjuguer écologie et économique, c'est obtenir des résultats mesurables sur toutes les étapes du cycle de vie de nos voitures. Les véhicules de la gamme Dacia sont donc fabriqués dans des usines certifiées ISO 14001 et sont équipés de moteurs diesel dCi 70 et 85 ch dont les émissions sont inférieures ou égales à 140 g de CO₂/km. Dacia démontre ainsi qu'il est possible d'associer prix accessibles et respect de l'environnement.

www. dacia. fr

Tout a été fait pour que le contenu de la présente publication soit exact et à jour à la date de l'impression. Ce document a été réalisé à partir de pré-séries ou de prototypes. Dans le cadre de sa politique d'amélioration continue des produits, Dacia se réserve le droit, à tout moment, d'apporter des modifications aux spécifications et aux véhicules et accessoires décrits et représentés. Ces modifications sont notifiées aux concessionnaires Dacia dans les meilleurs délais. Selon les pays de commercialisation, les versions peuvent différer, certains équipements peuvent ne pas être disponibles (en série, en option ou en accessoire). Veuillez consulter votre représentant la marque Dacia qui recevra les informations les plus récentes. En raison des limites des techniques d'impression, les couleurs reproduites dans le présent document peuvent légèrement différer des couleurs réelles de la peinture ou des matières de garniture intérieure. Tous droits réservés. La reproduction sous quelque forme ou par quelque moyen que ce soit de tout ou partie de la présente publication est interdite sans l'autorisation écrite préalable de Dacia.
