Type de produit	Chauffage électrique mobile à combustible liquide
Marque	INVERTER
Modèle	6017 (Type 3)
Dimensions (L x P x H)	45 x 43 x 31 cm
Poids net	10 kg
Alimentation secteur	230 V AC monophasé, 50 Hz
Consommation électrique	22 W
Puissance calorifique (max / moyen / min)	4000 W / 2400 W / 800 W
Consommation combustible (max / moyen / min)	0,42 L/h / 0,25 L/h / 0,08 L/h
Capacité du réservoir	5 L
Autonomie (min - max)	0,5 - 2,6 jours
Volume chauffé maximal	160 m³
Surface minimale de la pièce (hauteur 2,45 m)	25 m² (61 m³)
Combustible recommandé	Combustible liquide pour appareils mobiles de chauffage (Tosaine ou Tosaine Plus)
Type d'allumage	Électronique haute tension (allumage direct ou booster 5 sec)
Fonctions	Allumage 5 sec, contrôle inverter température, mode ECO, verrouillage enfant, timer 24h, compte à rebours 59h
Affichage digital	Température consigne et ambiante, horloge, timer, codes d'erreur
Sécurité	Extinction automatique, prévention surchauffe, surveillance flamme, protection coupure courant, détecteur CO2 (Air Sensor), anti-basculement
Certification	Marque NF, conforme NF D 35-300, NF 128 01/02
Entretien courant	Nettoyage filtre à air (hebdomadaire), nettoyage grille sortie d'air chaud (bimensuel), vidange et nettoyage réservoir et pointeau
Pièces détachées	Filtre pointeur, piles (pour télécommande non fournie)
Service après-vente	Contacter le revendeur local ou LIGNE PLUS SA ([e-mail])
Remarque	Ne pas utiliser dans des pièces < 61 m³, sans ventilation, ou en dessous du niveau du sol

FOIRE AUX QUESTIONS - 6017 INVERTER

Comment allumer l'appareil INVERTER 6017 ?

Appuyez sur la touche ON/OFF. Le temoin ON clignote. Apres un prechauffage de 90 a 120 secondes, l'appareil s'allume automatiquement. Assurez-vous que la piece est bien ventilee et que le reservoir contient du combustible.

Comment utiliser l'allumage booster 5 secondes ?

Avant d'allumer, appuyez sur la touche 5 SEC (temoin allume). Attendez 2 minutes, puis appuyez sur ON/OFF. L'allumage se fait alors en 5 secondes. Pour annuler, reappuyez sur 5 SEC. Cette fonction n'est pas disponible sur le modele de type 1.

Comment regler la temperature avec le controle inverter ?

Une fois l'appareil allume, appuyez sur la touche TEMP ADJ et introduisez la temperature souhaitee (ex: 22°C). Le thermostat inverter ajuste automatiquement la chaleur en fonction de la temperature programmee et de la piece.

Comment utiliser le mode ECO ?

Appuyez sur la touche ECO. Le temoin ECO s'allume. L'appareil s'eteint lorsque la temperature ambiante depasse de 3°C la consigne, et se rallume quand elle descend en dessous. Ideal pour un leger froid. Disponible sauf type 1.

Comment activer le verrouillage enfant (Child Lock) ?

Appareil eteint, pressez 3 fois la touche CHILD LOCK en 3 secondes. L'ecran affiche CL. L'appareil ne peut plus s'allumer. Pour annuler, repetez la meme operation.

Comment programmer le timer (mise en route differee) ?

Appareil eteint, appuyez 2 fois sur MODE pour acceder au timer. Reglez l'heure souhaitee avec les touches HR et MIN. Validez en appuyant sur ON/OFF puis sur TIMER. L'appareil demarrera a l'heure programmee.

Que faire en cas d'affichage E9 ou du temoin CO2 ?

E9 : le systeme d'extinction automatique a ete active (choc ou chute). Verifiez que l'appareil est stable et rallumez-le. CO2 : la teneur en CO2 est trop elevee. Aerez la piece (fenetre ouverte) pendant plusieurs minutes avant de rallumer.

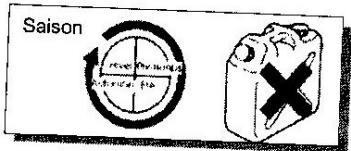

Quel combustible utiliser et comment le stocker ?

Utilisez exclusivement du combustible liquide pour appareils mobiles de chauffage (ex: Tosaine ou Tosaine Plus). Stockez les bidons au sec, a l'abri de la lumiere, a moins de 30°C. Ne melangez pas avec de l'essence ou du gazole.

Comment entretenir le filtre a air ?

Retirez le filtre a air (a faire au moins une fois par semaine). Nettoyez-le avec un aspirateur ou une brosse. Si necessaire, lavez-le a l'eau et sechez-le completement avant de le remettre. Ne faites jamais fonctionner l'appareil sans filtre.

Pourquoi l'appareil s'eteint automatiquement apres 59 heures ?

Le compte a rebours de securite limite le fonctionnement continu a 59 heures. Il s'agit d'une fonction d'intermittence obligatoire (norme NF). Pour continuer, eteignez puis rallumez l'appareil. Le compteur se reinitialise.

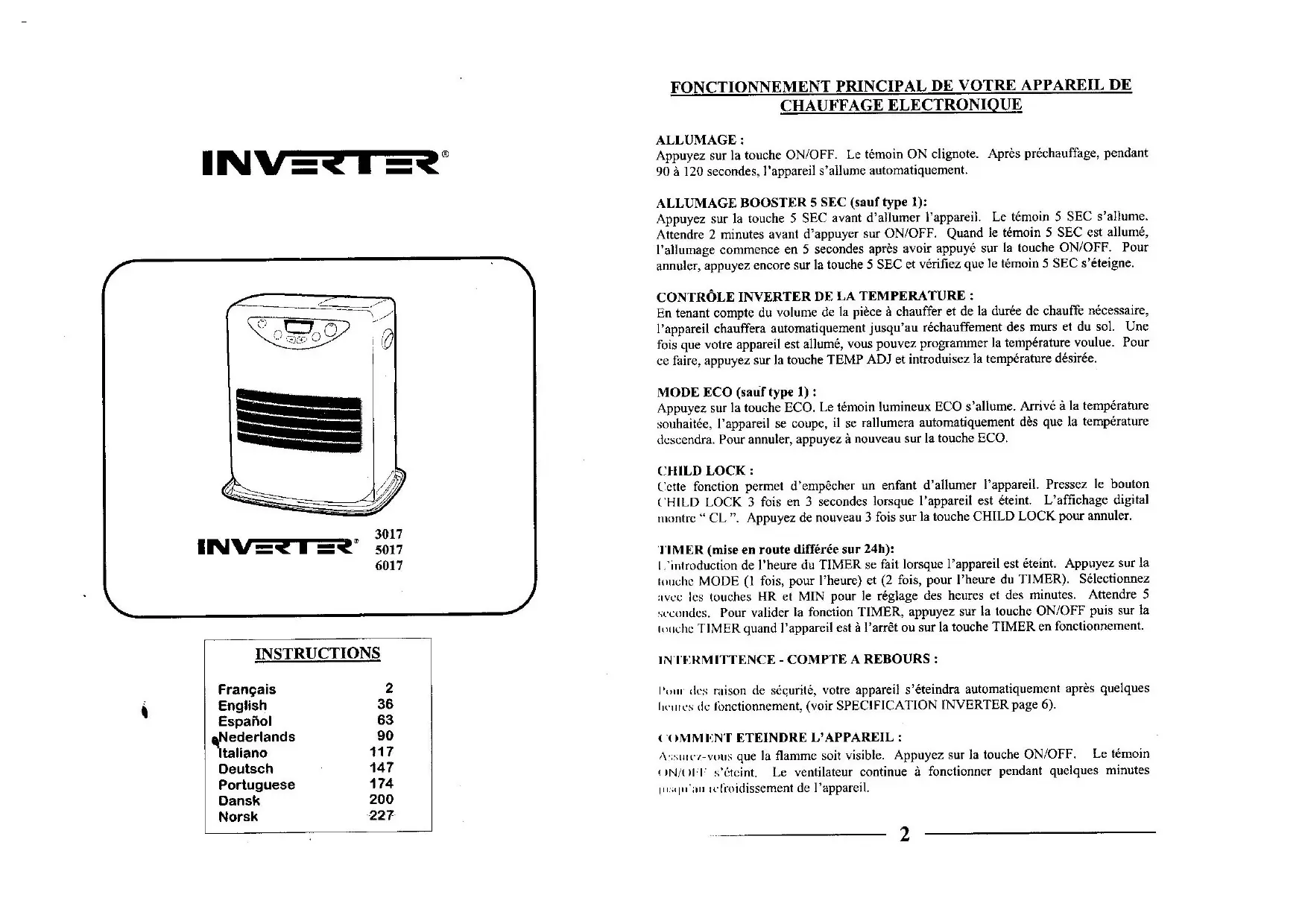

MODE D'EMPLOI 6017 INVERTER

Appuyez sur la touche ON/OFF. Le témoin ON clignote. Après préchauffage, pendant 90 à 120 secondes, l'appareil s'allume automatiquement.

Allumage BOOSTER 5 SEC (sauf type 1):

Appuyez sur la touche 5 SEC avant d'allumer l'appareil. Le témoin 5 SEC s'allume. Attendre 2 minutes avant d'appuyer sur ON/OFF. Quand le témoin 5 SEC est allumé, l'allumage commence en 5 secondes après avoir appuyé sur la touche ON/OFF. Pour annuler, appuyez encore sur la touche 5 SEC et vérifiez que le témoin 5 SEC s'éteigne.

Contrôle inverter de la temperature:

En tenant compte du volume de la pièce à chauffer et de la durée de chauffe nécessaire, l'appareil chauffera automatiquement jusqu'au réchauffement des murs et du sol. Une fois que votre appareil est allumé, vous pouvez programmer la température voulue. Pour ce faire, appuyez sur la touche TEMP ADJ et introduisez la température désirée.

Mode ECO (sauf type 1):

Appuyez sur la touche ECO. Le témoin lumineux ECO s'allume. Arrivé à la température souhaitée, l'appareil se coupe, il se rallumera automatiquement dès que la température descendra. Pour annuler, appuyez à nouveau sur la touche ECO.

Cette fonction permet d'empêcher un enfant d'allumer l'appareil. Pressez le bouton CHILD LOCK 3 fois en 3 secondes lorsque l'appareil est éteint. L'affichage digital montre "CL". Appuyez de nouveau 3 fois sur la touche CHILD LOCK pour annuler.

TIMER (mise en route différée sur 24H):

L'introduction de l'heure du TIMER se fait lorsque l'appareil est éteint. Appuyez sur la touche MODE (1 fois, pour 1'heure) et (2 fois, pour 1'heure du TIMER). Sélectionnez avec les touches HR et MIN pour le réglage des heures et des minutes. Attendez 5 secondes. Pour valider la fonction TIMER, appuyez sur la touche ON/OFF puis sur la touche TIMER quand l'appareil est à l'arrêt ou sur la touche TIMER en fonctionnement.

Intermittence - COMPTE à rebours:

Pour des raisons de sécurité, votre appareil s'éteindra automatiquement après quelques heures de fonctionnement, (voir SPECIFICATION INVERTER page 6).

Comment eteindre l'appareil:

Assurez-vous que la flamme soit visible. Appuyez sur la touche ON/OFF. Le témoin ON/OFF s'éteint. Le ventilateur continue à fonctionner pendant quelques minutes jusqu'au refroidissement de l'appareil.

Important - DANGER

Chauffage d'appoint à fonctionnement intermittent. - Tenir à distance des enfants - Eviter tout contact avec la grille qui peut être très chaude - Utilisez toujours du combustible liquide pour appareil de chauffage (p.7) Assurez-vous que votre appareil est éteint avant d'aller dormir ou de quitter la pièce (p.8) - Nous vous conseillons très fortement l'utilisation de la TOSAINE ou, pour encore moins d'odeurs, de la TOSAINE PLUS, seuls combustibles dont nous garantissons la parfaite équation avec votre appareil. (p. 16) Assurez-vous que votre appareil est éteint et qu'il n'y ait rien d'inflammable dans les environ- de l'appareil. (p. 18) Exception faite des cas d'urgence, ne tentez jamais d'éteindre les flammes en enlevant la prise. (p.23) - Notre appareil est équipé de multiples sécurité dont une sécurité atmosphérique AIR SENSOR® base sur la mesure directe du taux de CO2 de la pièce chauffée. Veillez à une bonne aération de celle-ci. (p. 23) - Toute intervention ou modification du système de sécurité est interdite. Outre l'annulation de votre garantie, celle-ci risquerait d'entraîner une déficience du système aux dépens de votre sécurité. (p. 24) - Cet appareil de chauffage ne peut jamais être utilisé dans des locaux et pièces étanches tels que : caravanes, cabines de véhicules etc. (p. 24) - Utilisez votre appareil dans une pièce suffisamment ventilée et exempte de vapeur inflammables. (p. 25) - Chaque pièce ou l'appareil est utilisé, doit être munie d'une entrée d'air suffisante et d'un sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). (p. 25) N'utilisez pas votre foyer dans une pièce sous-dimensionnée. (p. 25) - Maintenez toujours une distance de sécurité d'un mètre minimum entre l'appareil et tout objet étranger. (p. 25) N'utilisez pas votre appareil dans des pièces situées en dessous du niveau du sol. (p. 25) - Dès qu'un des systèmes de sécurité s'enclenche, aérez la pièce, vérifiez les causes de l'extinction et éliminez-les avant de rallumer l'appareil. (p. 26) Si le câble d'alimentation de cet appareil est endommagé, il ne doit être remplacé que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires. (p 26) - Ne démontez jamais des parties électriques et ne les remplacez jamais avec des pièces non-standardis. (p. 31) - Utilisez uniquement les pièces consommables d'origine disponibles chez votre distributeur local telles que les piles,... (p. 31)

Nous vous remercions pour votre choix et la confiance que vous témoignez en notre marque. Avant d'utiliser votre appareil, nous vous prions de lire attentivement le présent manuel. Le respect scrupuleux des instructions vous permettra en effet d'utiliser votre appareil pendant de longues années et d'éviter tout problème ou accident. N'hésitez pas à conserver ce mode d'emploi : il pourra vous être utile par la suite.

TABLE des matières

Fiche NF 5

Spécification 6

1. Précautions spéciales 7
2. Choix de l'emplacement 10

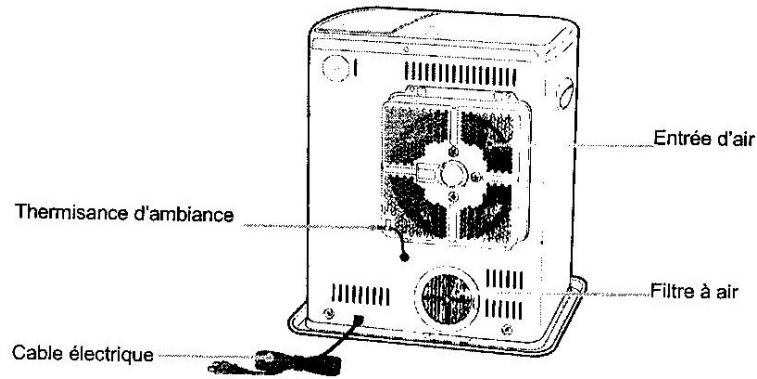

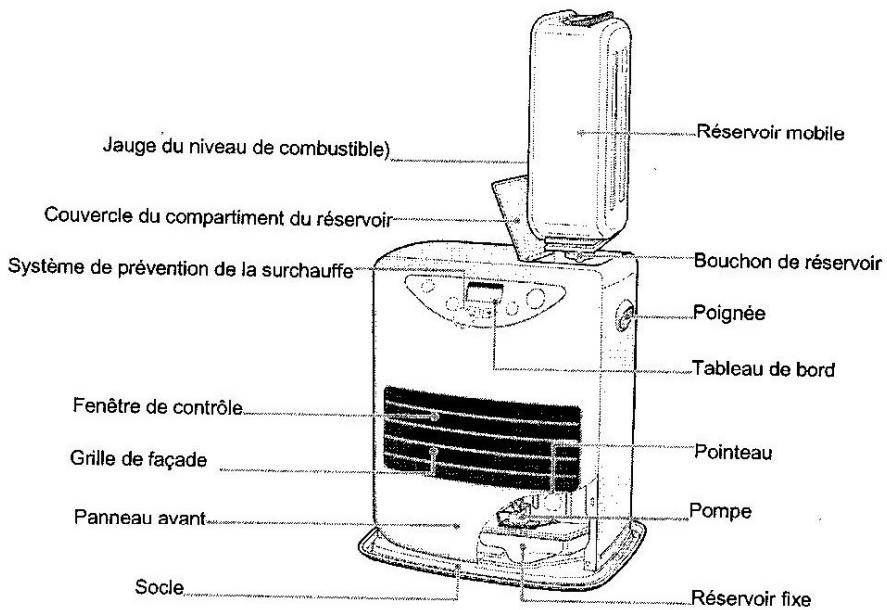

3. Nomenclature 11

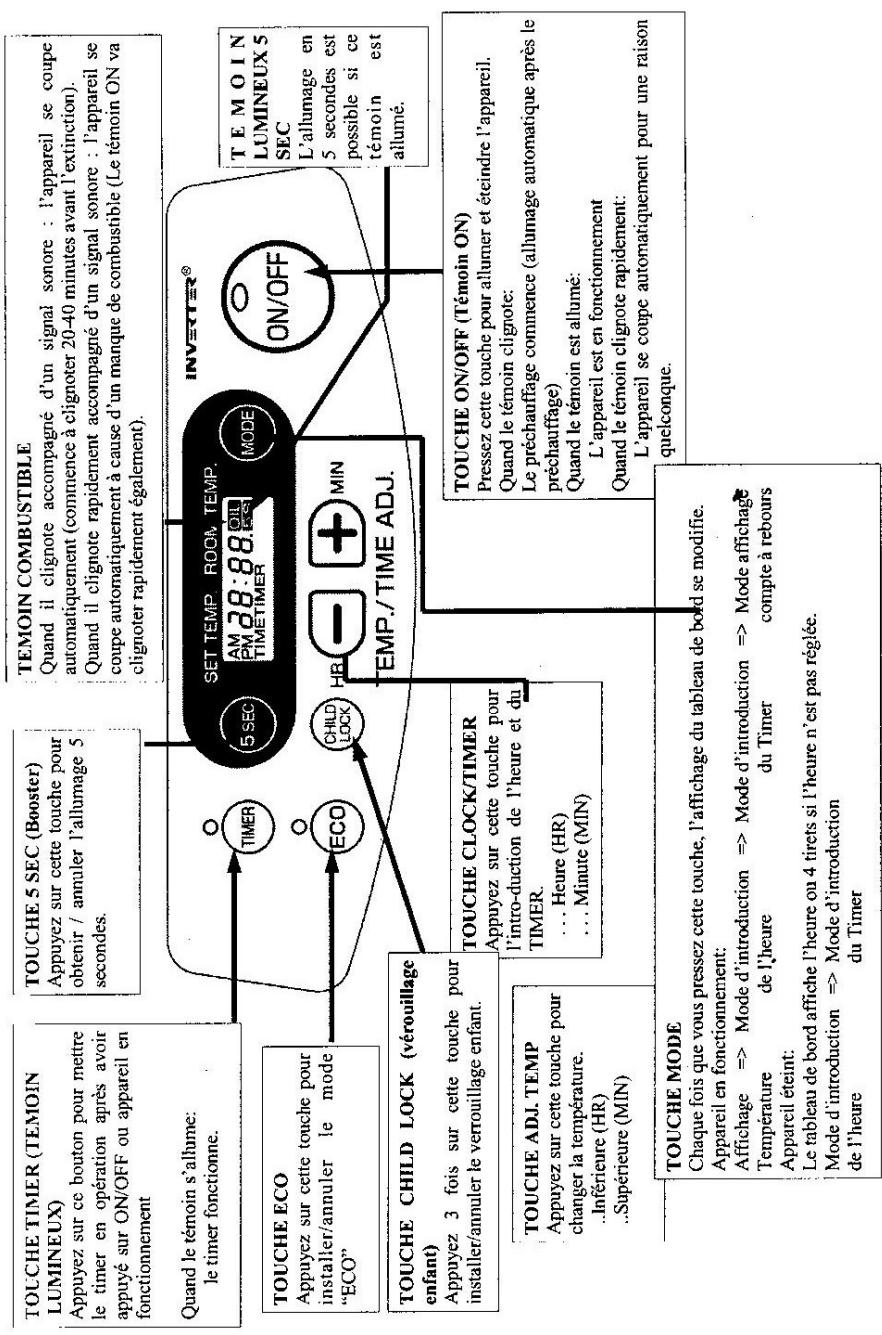

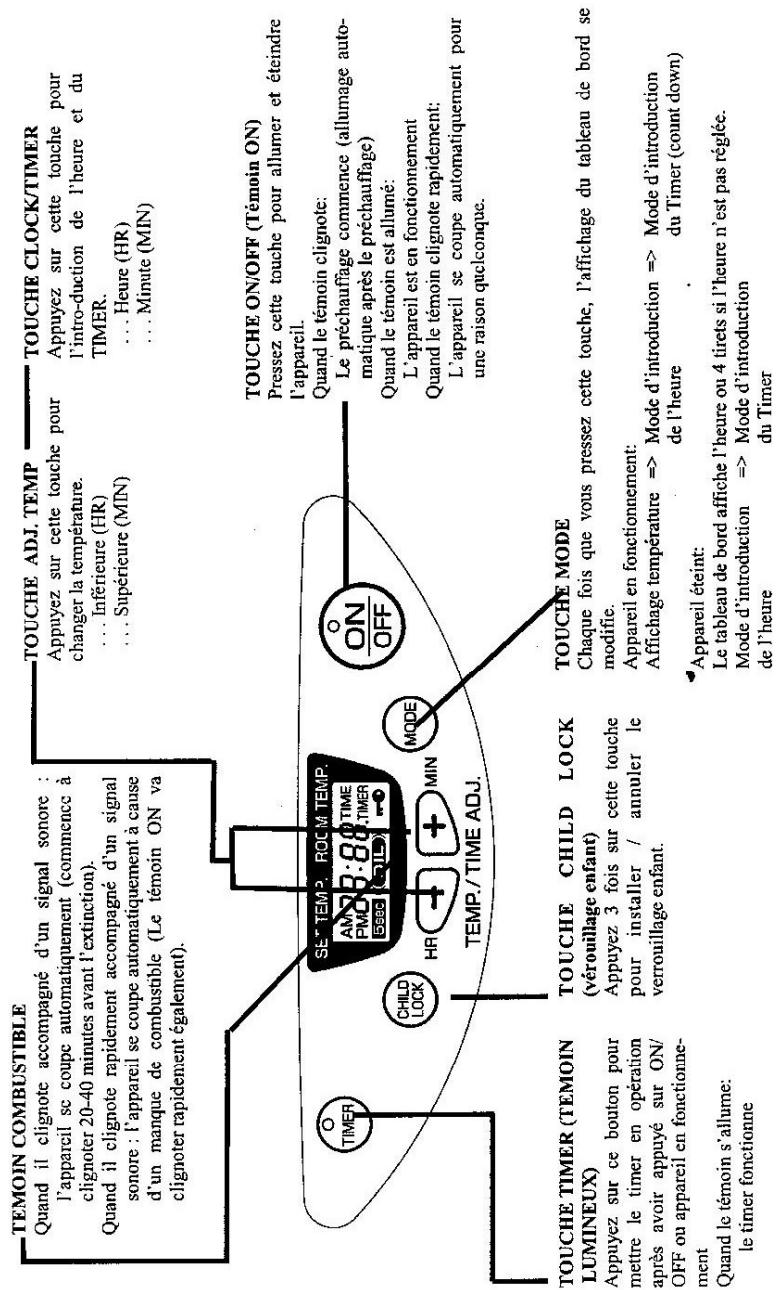

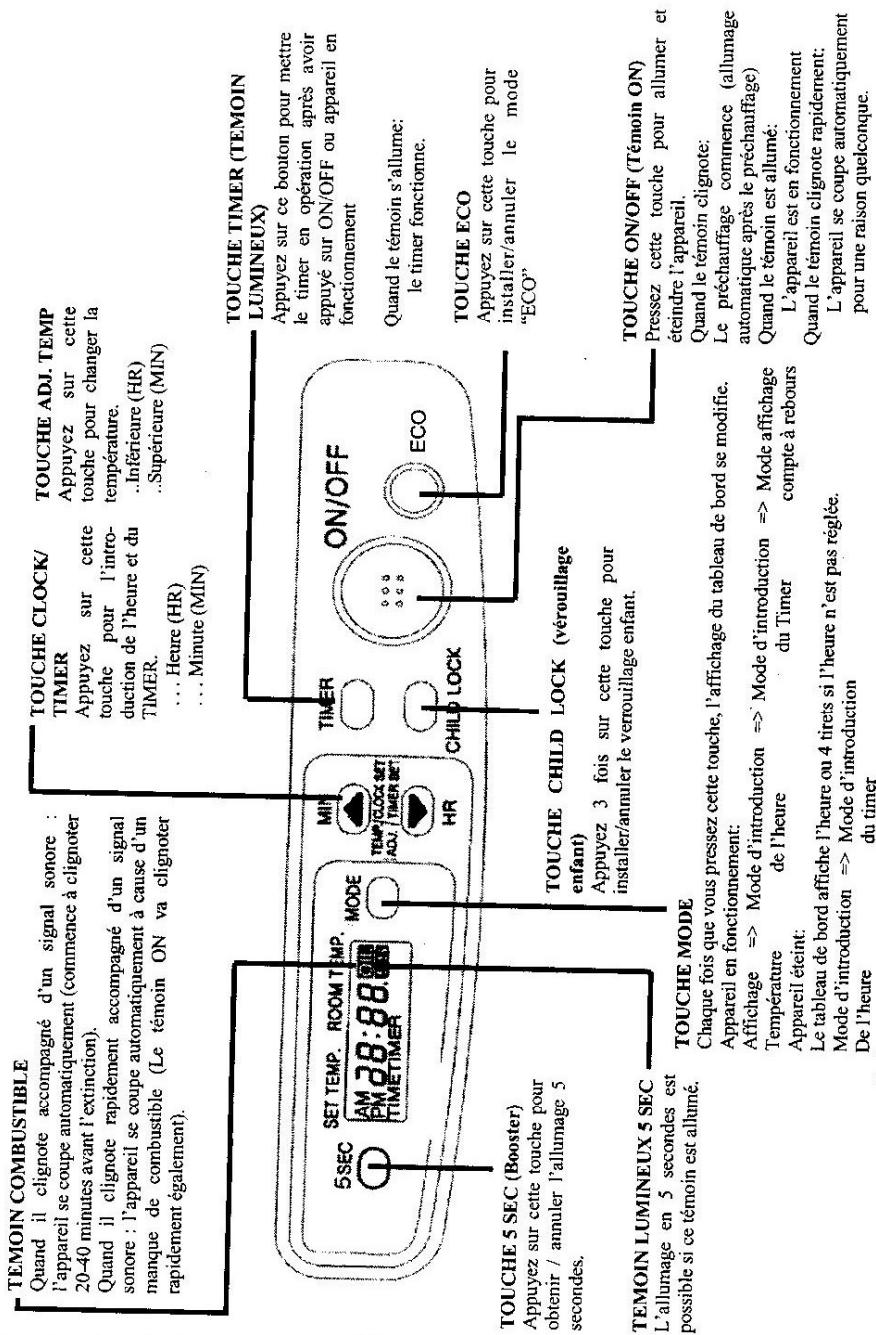

4. Noms et fonctions des touches du tableau de bord 12

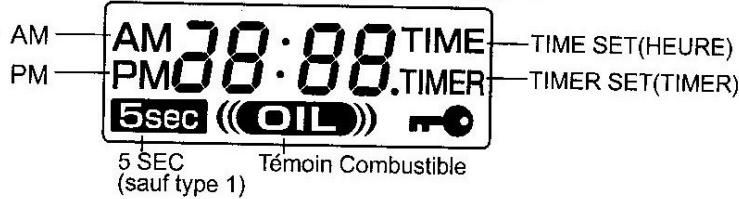

5. Exemples d'affichage sur le tableau de contrôle 15
6. Avant d'utiliser votre appareil 16

1) Installation de votre appareil 16 2) Combustible à utiliser. 16 3) Alimentation de combustible liquide pour appareil mobile de chauffage.... 18 4) Vérification avant la mise en opération 19

1. Comment faire fonctionner votre appareil 19

1) Préparation en vue de l'allumage et points de contrôle 19 2) Allumage 20 3) Allumage 5 sec. 20 4) Hauteur de la flamme 21 5) Contrôle de la température 21 6) Mode Eco. 21 7) Verrouillage infantile 22 8) Comment utiliser le timer 22 9) Comment éteindre l'appareil 23 10) Compte à rebours 23

1. Systèmes de sécurité 24
2. Service après-vente 26 10. Pannes : description et solutions 27
3. Tableau de référence des différentes causes de problèmes et leurs solutions.... 28
4. Rangement 29
5. Entretien courant 30
6. Vérifications périodiques 31
7. Remplacement des pièces 31
8. Protection de l'environnement 31

Note d'information 32

FICHE informative

La marque NF garantit la qualité de cet article suivant les normes françaises et règlement de certification de l'application NF 128 01/02

CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 128 01/02 (APPAREILS SRE)

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT DE CERTIFICATION DE L'APPLICATION NF 128 01/02

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Sécurité du dispositif d'allumage 1 Débit calorifique Efficacité des dispositifs de sécurité Stabilité
• Contrôle de la teneur en Nox dans les produits de combustion - Contrôle de la qualité de la combustion (absence de CO). Endurance - Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

En cas d'insatisfaction, consultez d'abord : votre revendeur local et

si le problème subsiste, consultez :

LIGNE PLUS SA

Synergie Park

15, rue Pierre et Marie Curie

59260 Lezennes

Fax. [phone]

Email: [e-mail]

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1. rue Gaston Boissier - 75724 Paris Cedex 15

SPECIFICATIONS INVERTER

MODELE	3017	5017	6017
TYPE	1	2	3
Type de brûleur	Gazéification à injection directe
Allumage	Électronique à haut voltage
Combustible	Combustible liquide pour apparèils mobiles de chauffage
Consommation MAXcombustible Moyenneen (g/h) MIN	250	267	333
	158	167	200
	67	67	67
Consommation MAXcombustible Moyenneen (L/h) MIN	0,31	0,33	0,42
	0,20	0,21	0,25
	0,08	0,08	0,08
Débit calorifique MAXou puissance Moyenneen (Watt) MIN	3000	3200	4000
	1900	2000	2400
	800	800	800
Capacité du réservoir de combustible (L)	5	5	5
Autonomie (Jours) MIN - MAX	0,7 -2,6	0,6 -2,6	0,5 -2,6
Compte à rebours (H)	59	59	59
Volume indicatif chauffé en m³ MAX	120	128	160
Dimensions net de l'appareil en cm	45X40X31	45X40X31	45X43X31
Poids net en Kg	9,5	9,6	10
Alimentation secteur	230V AC Mono phase, 50HZ
Consommation électrique	22 W	22 W	22 W
Ne convient pas pour des pieces inférieures à, en m3 (m2 avec 2,45m de plafond)	46 m3(18 m2)	49 m3(20 m2)	61 m3(25 m2)
Systèmes de sécurité	Système de sécurité et d'extinction automatique, système de prévention de la surchauffee,système de sécurité de l'allumage, système de surveillance automatique des flammes, système de protection en cas de coupure de courant,système de prévention contre une mauvaise
Surveillance de la qualité de la ventilation (renouvellement d'air)Mesure du taux de CO2 :	DIRECT	DIRECT	DIRECT

Sous réserve de modifications des données techniques émanant du LNE.

Pour une atmosphere SAINE et confortable

Pour maintenir une atmosphère saine et confortable dans votre pièce, voici quelques informations.

Certaines critiques ont pu être quelquefois formulées à l'encontre des chauffages mobiles à combustible liquide, telles que :

• "ils dégagent des odeurs".
• "ils provoquent de l'humidité dans les pièces".

Dans certaines conditions, il se peut que l'appareil dégage une odeur, nous avons recensé ci-après les causes possibles :

au début de la première utilisation de l'appareil - à l'allumage et à l'extinction (suivez bien les conseils disponibles dans la notice et éteignez doucement votre chauffage) combustible ancien ou mal conservé - combustible ayant une teneur en hydrocarbures aromatiques élevée (la teneur maximale autorisée est limitée à 1% en volume) - bidon souillé, mélange de combustibles - locaux ou des solvants volatils sont utilisés.

En prenant les précautions nécessaires, vous diminuerez considérablement et même éliminerez les risques de provoquer des odeurs. Si toutefois vous souhaitez avoir encore moins d'odeur, privilégiez les combustibles de synthèse à haute pureté (très faible teneur en hydrocarbures aromatiques) dits "sans odeur" et suivez les conseils ci-dessus.

Comme la respiration humaine, tout appareil de chauffage utilisant un combustible (bois, charbon, gaz, fioul, pétrole) produit des gaz de combustion (gaz carbonique et vapeur d'eau) qu'il faut éliminer.

Le présent appareil n'étant pas raccordé à un conduit d'évacuation vers l'extérieur, il doit être utilisé dans un local suffisamment ventilé.

Veillez donc à ce que l'endroit où vous placez cet appareil de chauffage soit bien ventilé en respect des règles de construction des bâtiments.

Note préparée par les membres du comité particulier de la marque NF-Convecteurs à pétrole - Juin 1994

FICHE informative

La marque NF garantit la qualité de cet article suivant les normes françaises et règlement de certification de l'application NF 128 01/02

CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 128 01/02 (APPAREILS SRE)

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT DE CERTIFICATION DE L'APPLICATION NF 128 01/02

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Sécurité du dispositif d'allumage 1
• Débit calorifique
• Efficacité des dispositifs de sécurité Stabilité
• Contrôle de la teneur en Nox dans les produits de combustion - Contrôle de la qualité de la combustion (absence de CO). Endurance - Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

En cas d'insatisfaction, consultez d'abord : votre revendeur local et

si le problème subsiste, consultez :

LIGNE PLUS SA

Synergie Park

15, rue Pierre et Marie Curie

59260 Lezennes

Fax. [phone]

Email: [e-mail]

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1. rue Gaston Boissier - 75724 Paris Cedex 15

SPECIFICATIONS INVERTER

MODELE	3017	5017	6017
TYPE	1	2	3
Type de brûleur	Gazéification à injection directe
Allumage	Électronique à haut voltage
Combustible	Combustible liquide pour apparèils mobiles de chauffage
Consommation MAXcombustible Moyenneen (g/h) MIN	250	267	333
	158	167	200
	67	67	67
Consommation MAXcombustible Moyenneen (L/h) MIN	0,31	0,33	0,42
	0,20	0,21	0,25
	0,08	0,08	0,08
Débit calorifique MAXou puissance Moyenneen (Watt) MIN	3000	3200	4000
	1900	2000	2400
	800	800	800
Capacité du réservoir de combustible (L)	5	5	5
Autonomie (Jours) MIN - MAX	0,7 -2,6	0,6 -2,6	0,5 -2,6
Compte à rebours (H)	59	59	59
Volume indicatif chauffé en m³ MAX	120	128	160
Dimensions net de l'appareil en cm	45X40X31	45X40X31	45X43X31
Poids net en Kg	9,5	9,6	10
Alimentation secteur	230V AC Mono phase, 50HZ
Consommation électrique	22 W	22 W	22 W
Ne convient pas pour des pieces inférieures à, en m3 (m2 avec 2,45m de plafond)	46 m3(18 m2)	49 m3(20 m2)	61 m3(25 m2)
Systèmes de sécurité	Système de sécurité et d'extinction automatique, système de prévention de la surchauffee,système de sécurité de l'allumage, système de surveillance automatique des flammes, système de protection en cas de coupure de courant,système de prévention contre une mauvaise
Surveillance de la qualité de la ventilation (renouvellement d'air)Mesure du taux de CO2 :	DIRECT	DIRECT	DIRECT

Sous réserve de modifications des données techniques émanant du LNE.

1. Precautions speciales

Des précautions spéciales doivent être prises lors de l'utilisation de votre appareil de chauffage électronique au combustible liquide.

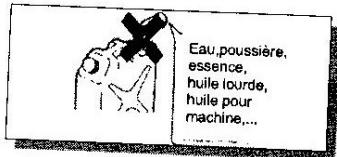

Utilisez toujours du combustible liquide pour appareil mobile de chauffage. N'utilisez jamais aucun combustible hautement volatile comme de l'essence, par exemple. L'emploi de combustible non conforme risque de provoquer un incendie.

Evitez de choisir un emplacement situé à proximité de tentures, etc.

Evitez un endroit poussiéreux.

Eteignez toujours l'appareil avant de le remplir de combustible liquide pour appareil mobile de chauffage.

Nettoyez soigneusement toutes les gouttes de combustible liquide pour appareil mobile de chauffage. Ne replisssez pas votre appareil de combustible liquide pour appareil mobile de chauffage dans la pièce pour éviter toute incendie.

Lorsque vous utilisez l'appareil, aérez la pièce au moins une à deux fois par heure et durant une à deux minutes à chaque fois. N'utilisez jamais l'appareil sans aérer convenablement la pièce dans laquelle il se trouve. Une oxygénation insuffisante peut être à l'origine d'une mauvaise combustion et créer des émanations de monoxyde de carbone hautement toxiques.

Veillez à ce que la grille d'arrivée et de sortie de l'air ne soit jamais obstruée ni par du papier ni par un tissu quelconque, ni par de la poussière.

Lorsque vous allez vous coucher ou que vous quittez la pièce, assurez-vous que l'appareil soit bien éteint ou en programmation TIMER et que les flammes aient disparu.

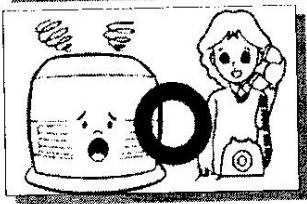

En cas d'urgence ou de mauvaise combustion, éteignez immédiatement l'appareil afin de supprimer les flammes.

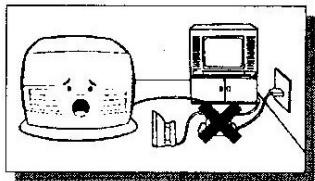

Veillez à l'installation correcte de la prise de courant et destinez-la à cet appareil uniquement.

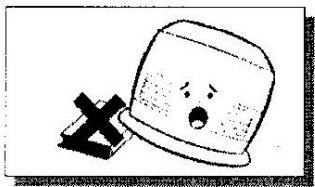

Placez votre poèle sur une surface plane. Evitez les endroits sujets aux vibrations. Ne transportez jamais votre appareil (dans un voiture, etc.) lorsque le réservoir fixe ou/et le réservoir amovible contient du combustible liquide pour appareil mobile de chauffage.

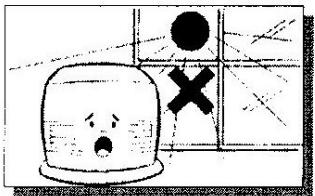

Évitez les emplacements directement exposés à la lumière du soleil. Évitez les endroits humides.

Ne placez jamais ni spray, ni liquide volatile ou inflammable, ni aucun combustible tels que l'essence, le pétrole, le gasoil, le dissolvant ou toute autre matière combustible à proximité de l'appareil.

Ne touchez jamais la sortie d'air chaud lorsque l'appareil fonctionne ou immédiatement après qu'il ait été éteint. (Les enfants doivent en être avertis ou doivent être surveillés). Si l'appareil est destiné à être utilisé dans une pièce où se trouve un enfant, une personne âgée ou une personne handicapée, un adulte doit surveiller ces personnes.

Entretenez régulièrement votre appareil.

Ne suspendez aucun vêtement à proximité de l'appareil afin de ne pas obstruer les arrivées et les sorties d'air. L'air chaud pourrait être refoulé et provoquer un mauvais fonctionnement des systèmes et du panneau de contrôle.

Faites en sorte de ne jamais obstruer le système de ventilation de l'air chaud, que ce soit avec du papier ou des vêtements.

Ne mettez jamais vos doigts ni aucun objet dans l'arrivée d'air.

Lorsque vous procédez au nettoyage du filtre à air, n'aspirez jamais directement l'arrivée d'air.

Ne réutilisez pas une pièce défectueuse ou cassée. Toute réparation doit être faite par un réparateur/agréé. Consultez votre distributeur local.

Ne pas tenter de réparer et démonter votre appareil vous-même.

N'utilisez jamais votre appareil quand il est en panne ou abîmé. Une mauvaise réparation ou un mauvais entretien est dangereux.

• Evitez d'être tout proche de la sortie d'air chaud. Cela peut causer une brûlure légère ou de la déhydration.
• Evitez d'utiliser près de l'appareil des sprays, aérosols, laques, peintures ou parfums ou autres produits contenant du silicone. Le silicone pourrait causer une mauvaise combustion et mettrait en erreur votre appareil.
• Enlever la fiche de la prise si vous n'utilisez pas l'appareil pour une longue période. De la poussière sur la fiche peut altérer l'isolant et peut causer un court-circuit, une surchauffe ou un incendie. Nettoyer la prise régulièrement.
• , ce qui causerait un choc électrique ou un incendie du à un court circuit.

2. Choix de l'emplacement

Choisissez soigneusement l'emplacement de votre appareil afin d'en obtenir le meilleur rendement.

Precautions a prendre

• Veillez à ne disposer ni d'objets ni de matériel inflammables à proximité de l'appareil et respectez à cet effet les distances indiquées sur l'illustration suivante. Aucune tentative ne sera placée à proximité de l'appareil. De même, il convient de respecter une certaine distance entre l'appareil et le mur. Dans le cas contraire, l'appareil risque de surchauffer et de déclencher son système de sécurité et d'extinction automatique.
• Placez l'appareil sur une surface plane et à même le sol ou sur chariot disponible chez votre revendeur.
• Ne le placez jamais sur ou sous une étagère instable.
• Ne l'utilisez jamais dans un endroit où des gaz inflammables peuvent être générés ou accumulés.
• Veillez à ne l'utiliser que dans des endroits correctement ventilés.

Nechoisissez PAS:

• Un emplacement dans une pièce fort fréquentée ou un emplacement exposé aux courants d'air.
• Un emplacement clos, tel qu'une cheminée par exemple.
• Un emplacement où votre appareil sera directement exposé à la lumière du soleil ou un endroit fort poussièreux, ou encore, un endroit où la température a tendance à augmenter rapidement.
• Un emplacement situé à plus de mille mètres au-dessus du niveau de la mer.
• Un emplacement dans une pièce où l'on utilise également des gaz, des sprays, des aérosols, des laques, des peintures ou tout produit chimique dégageant des vapeurs ou des gaz.

Efficacite optimale

• Un emplacement, près d'un mur ou en-dessous d'une fenêtre, où l'appareil est directement en contact avec l'air extérieur est un bon choix. Il ne peut y avoir aucun obstacle qui pourrait limiter la circulation de l'air devant l'appareil. Autrement, la température de la pièce serait inconstante et l'appareil pourrait surchauffer. Essayez d'avoir le maximum d'espace libre devant l'appareil.

3. Nomenclature

PARTIE FRONTALE PARTIE ARRIERE

4. NOMSETFONCtIons DESTOUCHES DUTABLEAU DE BORD INVERTER 3017

INVERTER 6017

INVERTER 5017

5. Examples d'affichages sur le tableau de controle

Affichage de la température :

A gauche : la température introduite (22^)

A droite : la température ambience (18^)

Mode d'introduction : Clock/Time (Horloge/Heure)

Heure introduite : 8:30 am

Mode d'introduction du Timer

Timer introduit pour 6:30 am

Affichage

Affichage initial avant le réglage de l'heure ou après avoir branché la prise d'alimentation secteur

Affichage OFF

Le compte à rebours est terminé, l'appareil s'est arrêté en fonction d'interruption.

Affichage CL

Le verrouillage infantile est installé. L'appareil ne peut pas fonctionner.

Affichage E9

Le système d'extinction automatique a été activé (en cas de choc ou de chute de l'appareil).

Vérifiez votre appareil et rallumez-le.

Compteur à rebours

Il reste 17 heures avant extinction de votre appareil.

Affiche C O2

L'analyseur de CO2 a détecté une teneur anormalement élevée, il faut aérer la pièce avant de rallumer l'appareil.

1) Installation de votre appareil

Enlevez votre appareil de son emballage et retirez tout matériel de calage. Enlevez le réservoir à combustible de l'appareil.

2) Combustible liquide pour appareil mobile de chauffage à utiliser

Votre appareil électronique INVERTER est à la pointe de la technologie et nécessite, pour son bon fonctionnement, l'utilisation d'un combustible liquide performant.

Une viscosité ou un point éclair trop importants de votre combustible entrainerait une mise en sécurité de votre appareil avec, comme conséquence, un encrassement de certaines pièces internes. Un entretien (hors garantie) de votre appareil serait alors nécessaire.

Nos vous conseillons très fortement l'utilisation de la Tosaineou, pour encore moins d'odeurs, de la Tosaine. Plus sésuels combustibles dont nous garantissons la parfaite adéquation avec voire appareil. Reclamez-la chez vous revendeur.

Sachez que plus de 95% des problèmes de fonctionnement découlent de l'utilisation d'un mauvais combustible liquide pour appareil mobile de chauffage. Ce type de panne n'est pas couvert par la garantie.

N'utilisez que du combustible liquide pour appareil de chauffage mobile de première qualité et totalement exempt d'imputé (max. 1% de teneur en aromatiques et point éclair supérieur à), conforme aux arrêtés du 08/01/98 et du 18/07/2002 ainsi qu'aux règlementations territoriales en vigueur.

N'utilisez jamais du combustible liquide pour appareil mobile de chauffage contaminé, altéré chimiquement, contenant de l'eau ou de l'essence.

En cas de remplissage à la pompe d'une station service ou d'un revendeur, veillez à la stricte propreté de votre bidon qui devra être totalement exempt de tout autre liquide (eau, diesel, essence, etc.) ou impureté. Réservez un bidon de qualité uniquement pour cet usage.

OMMENT DISTRUER DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE HAUFFAGE ET DE L'ESSENCE?

Immergez un doigt dans le liquide et soufflez sur votre doigt.

Combustible liquide pour appareil mobile de chauffage: reste mouillé

Essence: sèche directement

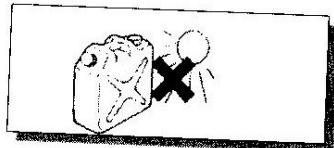

STOCKAGE DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE.

Iltraposez le combustible liquide pour appareil mobile de chauffage à l'abri du soleil ou d'une source de chaleur. Du combustible liquide pour appareil mobile de chauffage stocké trop longtemps perd de sa pureté et donc de son efficacité.

Remplissage du combustible liquide pour appareil mobile de chauffage Réserveur enlevé, votre appareil peut encore fonctionner longtemps. Le remplissage de votre appareil doit se faire :

• soit l'appareil est à l'arrêt;
• soit dans un autre local que celui où est installé le chauffage. Dans tous les cas, l'utilisateur doit vérifier la b

Qu'est-ce que du combustible liquide pour appareil mobile de chauffage de qualité inférieure ou non raffiné?

• Le combustible liquide pour appareil mobile de chauffage en stock depuis la saison de chauffe passée.

Le combustible liquide pour appareil mobile de chauffage qui a été exposé au soleil durant un certain temps ou à une haute humidité.

• Le combustible liquide pour appareil mobile de chauffage gardé dans un bidon qui n'a pas été fermé durant un certain temps ou si le bidon n'est pas foncé.

Le combustible liquide pour appareil mobile de chauffage mélangé même avec un tout petit peu d'eau, avec de la poussière ou un autre type de combustible différent du combustible liquide pour appareil mobile de chauffage.

• Le combustible liquide pour appareil mobile de chauffage dont la qualité est devenue très mauvaise, a une couleur jaune et une odeur acide.
• Util:

Gardez toujours combustible liquide pour appareil mobile de chauffage pendant la saison.

QUE SE PASSE-T-IL QUAND VOUS UTILISEZ DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE DE QUALITE INTERECTION

• Cela goudronne le pot évaporaté. L'air
• Cela peut causer une combustion anormale et couper l'appareil en cours de fonctionnement.

QUE FAIRE SI VOUS UTILISEZ, PAR INADVERTANCE, DU COMBUSTIBLE LIQUIDE. POUR APPAREIL MOBILE DE CHAUFFAGE DE QUALITE INTELE

Pompez le combustible du réservoir amovible et du réservoir fixe et nettoyez les 2 à 3 fois avec du bon combustible liquide pur pour appareil mobile de chauffage. Note: Les réparations de problèmes dus à un combustible impur ou mauvais seront toujours à charge du client même si l'appareil est sous garantie.

L'alimentation du combustible liquide pour appareil mobile de chauffage

Procédure de remplissage du combustible liquide pour appareil mobile de chauffage.

Assurez-vous que votre appareil est éteint et qu'il n'y ait rien d'inflammable dans les environs de l'appareil

1. Enlevez le réservoir de l'appareil. Ne pas laisser tomber le réservoir amovible. Dévissez le bouchon dans le sens contraire des aiguilles d'une montre.
2. Remplissez votre réservoir avec du combustible liquide pour appareil mobile de chauffage. Versez le combustible liquide pour appareil mobile de chauffage avec une pompe en observant la jauge de niveau de combustible. Arrêtez le remplissage quand le combustible liquide pour appareil mobile de chauffage atteint la moitié de la jauge.
3. Ne déformez pas le bouchon. Cela peut entraîner des fuites de combustible liquide pour apparéil mobile de chauffage.

1. Revissez le bouchon. Remettez le réservoir dans l'appareil (le bouchon se place vers le bas).

Attention: Tournez le réservoir à l'envers (bouchon vers le bas) et assurez-vous qu'il n'y ait pas de fuite de combustible liquide pour appareil de chauffage mobile avant de le replacer dans l'appareil.

Note:

• Si vous remplissez le réservoir dans un endroit froid et que le volume de combustible liquide pour appareil mobile de chauffage est moins que la moitié, ouvrez le bouchon du réservoir pendant un moment jusqu'à ce que la température du combustible liquide pour appareil mobile de chauffage devienne plus proche de la temperature de la pièce.
• Faites attention de ne pas renverser du combustible liquide pour appareil mobile de chauffage sur l'alarme air sensor.

Si l'appareil manque de combustible, le témoin combustible clignote et l'alarme du réservoir fixe se déclenchera pour vous prévenir. Si l'appareil fonctionne encore après (pendant +/- 20-40 minutes), l'appareil régulera et se coupera automatiquement et vous en informera par une alarme sonore et un clignotement rapide du témoin combustible et du témoin ON.

Note: Après extinction automatique, remplissez votre réserve avant remploi

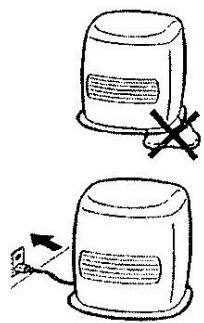

4) Vérification avant la mise en opération

1. Assurez-vous qu'il n'y ait pas de fuite de combustible liquide pour appareil de chauffage mobile autour de l'appareil.

Si vous voyez une fuite, enlevez le réservoir amovible de l'appareil et consultez votre revendeur avant toute nouvelle utilisation de votre appareil.

1. Tension: Il convient de s'assurer que la fiche est correctement placée dans la prise et d'utiliser une prise murale ajustée - monophase 230 volts 50Hz

1) Préparation en vue de l'allumage et points de contrôle

• Mise à niveau:

Lorsque l'appareil est correctement mis à niveau, le système de sécurité et d'extinction automatique est directement opérationnel.

Le fait que l'appareil ne soit pas correctement mis à niveau entraîne une mauvaise combustion et l'apparition de flammes hautes ou rouges. De même, le système de sécurité et d'extinction automatique n'est pas opérationnel.

2) Allumage

Appuyez sur la touche ON/OFF.

1. Le témoin ON clignote.

Après préchauffage, l'appareil s'allume automatiquement.

Ce témoignage s'allume.

• Un bruit de décharge à l'allumage n'est pas anormal.
• Le temps de préchauffage avant l'allumage est d'environ 2 minutes, cela dépend de la température de la pièce. (2 à 3 minutes si la température de la pièce est en-dessous de C).
• Une fumée blanche et une odeur à l'allumage et à l'extinction n'a rien d'anormal ( quand la température de la pièce est BASSE, la vapeur du gaz de combustion est blanche).

1) Allumage 5 sec (sauf type 1)

Appuyez sur la touche 5 SEC avant d'allumer l'appareil.

Le témoin 5 SEC s'allume.

Attendre 2 minutes avant d'appuyer sur ON/OFF.

Quand le témoin 5 SEC est allumé, l'allumage commence en 5 secondes après avoir appuyé sur la touche ON/OFF.

Pour annuler, appuyez à nouveau sur la touche 5 SEC et assurez-vous que le témoin 5 SEC s'éteint.

• Pour obtenir l'allumage 5 secondes, le témoin 5 SEC doit être allumé au moins depuis 2 minutes.
• L'allumage 5 secondes s'annule automatiquement après 12 heures.
• Quand le témoin 5 SEC est allumé alors que l'appareil est éteint, l'appareil consomme environ 100 W.
• Quand le témoin 5 SEC est allumé alors que l'appareil est éteint, l'arrivée d'air chaud s'échauffe légèrement. L'allumage 5 secondes s'annule automatiquement quand le timer est programme.

Qu'est-ce que l'allumage 5 secondes?

1 allumage 5 secondes est une fonction pour diminuer le temps d'allumage en préchauffant permanemment l'appareil avant l'allumage.

Interruption ou première utilisation en début de saison:

Après avoir placé le réservoir dans son compartiment, attendez 4 à 5 minutes avant d'allumer l'appareil.

Il est possible qu'un peu de fumée ou qu'une légère odeur se dégage lors de l'allumage ou que la flamme devienne temporairement plus large, et ce, du fait que les vernis ou la peinture utilisés chauffent ou qu'il y a de l'air mixé dans le tuyau d'alimentation.

Cette situation n'est en rien anormale et il vous suffit d'aérer la pièce un instant.

Il se peut que l'appareil ne s'échauffe pas après le premier allumage, et ce, du fait de la présence d'air dans le système de combustion. La procédure d'allumage doit alors être répétée une ou deux fois.

Il arrive que le temps de préchauffage soit plus long.

4) Hauteur de la flamme

Lorsque l'appareil est allumé, vérifiez la hauteur de la flamme au travers de la fenêtre de contrôle. Si la hauteur de la flamme est anormale, consultez votre revendeur.

Flamme normale:

Flamme bleue claire avec un peu de jaune.

Flamme anormale 1:

Si les flammes ont une couleur bleue foncée et ont tendance à vouloir s'éteindre, il s'agit d'une mauvaise combustion, contactez notre revendeur.

Flamme anormale 2:

Si les flammes sont jaunes et se propagent tout autour du brûleur, il s'agit d'une mauvaise combustion, contactez votre revendeur.

5) Contrôle de la température

Contrôle INVERTER de la température

En tenant compte du volume de la pièce à chauffer et de la durée de chauffage nécessaire, l'appareil chauffera automatiquement jusqu'au réchauffement des murs et du sol.

Une fois que votre appareil est allumé, vous pouvez programmer la température voulue. Pour ce faire, appuyez sur la touche TEMP ADJ et introduisez la température désirée.

• Le thermostat INVERTER contrôle automatiquement la chaleur en fonction de la température programmée.
• Comme le thermostat INVERTER perçoit la température autour de l'appareil, il se peut qu'il y ait une légère différence entre la température perçue par le thermostat et la température visible sur un thermomètre placé dans la pièce.
• Le thermostat INVERTER ne fonctionne pas si l'appareil est exposé directement au soleil, à des appareils électriques dégageant de la chaleur ou pendant les 3 premières minutes après chaque allumage.

6) Mode "ECO" (sauf type 1)

Appuyez sur la touche ECO.

Le témoin lumineux ECO s'allume.

Pour annuler, appuyez à nouveau sur la touche ECO.

Qu'est-ce que la fonction ECO?

Thermostat de coupure, quand la température ambiente est plus élevée de 3°C que la température de consigne introduite, l'appareil se coupe automatiquement.

Quand la température ambiente descend en dessous de la température de consigne introduite, l'appareil se remet en marche automatiquement pour atteindre la température demandée.

Utilisez le mode ECO pour les jours de léger froid ou dans une pièce déjà relativement chaude.

Notes: * Le témoin lumineux ECO est allumé pendant que l'appareil est en fonction. * Une fois que le mode ECO est programmé, ce mode est enregistré

Qu'est-ce que le CHILD LOCK ?

C'est une fonction qui permet d'empêcher un enfant d'allumer l'appareil.

• Pressez le bouton CHILD LOCK 3 fois en 3 secondes lorsque l'appareil est éteint.
• Le verrouillage enfant est installé et l'affichage digital montre « CL ».
• L'appareil ne peut pas fonctionner si le CHILD LOCK est enclenché. Si le bouton ON/OFF est enfon
• Utiliser l'allumage 5 secondes et le CHILD LOCK en même temps est impossible.
• Pour annuler le CHILD LOCK, appuyez sur la touche CHILD LOCK 3 fois de la même manière.

8) Comment utiliser le TIMER (programmateur d'allumage)?

Comment introduire l'heure ? L'introduction de l'heure se fait lorsque l'appareil est éteint. Ouvrez la fonction "programmation" de l'heure. Appuyez (1 fois) sur la touche MODE, l'instruction TIME apparait en bas de l'afficheur. Introduisez l'heure en appuyant sur les touches CLOCK SET (HR pour les heures et MIN pour les minutes). Les chiffres changent rapidement tant que le (s) bouton(s) reste(nt) enfoncé(s). L'heure inscrite d'origine est 12:00 pm. Soyez attentifs de ne pas confondre AM (avant midi) et PM (après-midi). * Les chiffres digitaux reviendront à l'affichage original s'il n'y a pas d'opération pendant 5 secondes.

Comment installer l'heure désirée du TIMER ?

L'introduction de l'heure du TIMER se fait lorsque l'appareil est éteint. Appuyez (2 fois) sur la touche MODE, l'instruction TIMER apparaît en bas de l'afficheur. Programmez le TIMER de la même manière que pour programmer l'heure. L'heure du timer est enregistrée une fois qu'elle est introduite. L'heure d'origine du timer est réglée à 6:00 am. * Les chiffres digitaux reviendront à l'affichage de départ s'il n'y a pas d'opération pendant 5 secondes.

Comment faire fonctionner le TIMER?

• Pressez la touche (TIMER) lorsque l'appareil est allumé) ou (ON/OFF + TIMER si l'appareil est étant).
• Le témoin lumineux TIMER est allumé et l'affichage digital change. L'appareil se mettra en marche automatiquement à l'heure programmée.
• Appuyez sur la touche ON/OFF pour annuler la fonction TIMER.

Note : Quand la température de la pièce est relativement basse, l'appareil s'enclenche 5 à 15 minutes avant l'heure demandée.

Attention: aérez la pièce régulièrement.

• Pour vérifier l'heure du timer, appuyez (2 fois) sur la touche MODE. APRÈS 5 secondes, l'affichage change.
• Dans les cas où le TIMER n'est pas programmé ou si la prise est débranchée ou le courant est coupé, le timer ne fonctionnera plus.

Dans ces cas, programmez à nouveau l'heure et l'heure TIMER.

9) Comment éteindre l'appareil ?

Assurez-vous que la flamme soit visible.

Appuyez sur la touche ON/OFF. Le téleínn ON/OFF s'éteint.

Le ventilateur continue à fonctionner jusqu'au refroidissement de l'appareil.

Note: N'eteignez pas l'appareil en enlevant uniquement la prise, excepte en cas d'extrème urgence.

Le signal sonore de l'allumage peut être plus fort si vous rallumez l'appareil directement après l'avoir éteint.

Allumer et éteindre l'appareil plusieurs fois successivement peut causer des odeurs.

10) Compte à rebours - fonction d'interruption?

Pour des raisons de sécurité, votre appareil s'éteindra automatiquement après 59 heures de fonctionnement, correspondant à l'autonomie maximum de votre appareil à puissance minimale.

Pour visionner le nombre d'heures restant avant la coupure automatique de votre appareil, procédez comme suit :

• Appuyez (3 fois) sur la touche MODE quand l'appareil fonctionne.

Le chiffre qui apparait indique le nombre d'heures possibles de fonctionnement sans interruption avant la coupure automatique. Ce chiffre n'indique donc pas l'autonomie restante de votre appareil qui dépend elle de la consommation et du nombre de litres restant dans le réservoir.

Pour un fonctionnement sans interruption de 59 heures, vous pourrez être amenés à procéder à plusieurs fois au remplissage de votre réservoir, ceci dépendant de la consommation de l'appareil.

À chaque arrêt de l'appareil, quel qu'en soit la cause (ex: touche on/off, timer, manque de combustible...), le compteur se remettra à la durée maximum de fonctionnement sans interruption.

AFFICHAGE	DESCRIPTIONS
5 8H	L'appareil vient de démarrer
5 7H	Entre la première et la deuxième heures de fonctionnement
1H	Entre 2 et 1 heures de fonctionnement avant arrêt
0H	Entre 1 heures et 1/2 heures de fonctionnement avant arrêt
O FF clignotant	30 minutes avant arrêt
O FF fixe	Arrêt de l'appareil.

Air-Sensor

Cét apparéil de chauffage a été concu avec un dispositif de sécurité air-sensor par mesure directe du C02. Bien que des conditions anormales d'emploi de votre apparéil (mauvaise ventilation, employ dans piece trop petite, employ derrière une longère ensoileillée, dans un renforcement, trop pres d'un mur ou d'un meuble, teneur en C02 trop importante) causent l'extinction automatique de celui-ci, le local chauffé doit être régulièrement ventilé.

Important

Toute intervention ou modification du système de sécurité est interdite. Outre l'annulation de votre garantie, celle-ci risquerait d'entraîner une déficience du système aux dépens de votre sécurité.

Interdiction d'utiliser l'appareil:

Des locaux et pièces étanches tels que : caravanes, bateaux, cabines de véhicules etc...

Dans les pièces insuffisamment aérées ou situées en dessous du niveau du sol.

Après toute intervention par l'utilisateur sur les dispositifs de sécurité.

Important

• Utilisez votre appareil dans une pièce suffisamment ventilée et exempte de vapeurs inflammables.
• Chaque pièce où l'appareil est utilisé, doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice).
• N'utilisez pas votre foyer dans une pièce sous-dimensionnée

Appareil de 3000 k/cal: min. 46m^3 (+ / - 18m2)

Appareil de 3200 k/cal: min. 49m^3 (+ / - 20m2)

Appareil de 4000 k/cal: min. 61 m³ (+/- 25 m²)

Si le câble d'alimentation de cet appareil est endommagé, il ne doit être remplacé que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires.

• Maintenez toujours une distance de sécurité d'un mètre minimum entre l'appareil et tout objet.
• L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auparavant.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

8. Systemes de securite

Le fait que vous supprimiez les causes ayant provoqué la mise en route du système de sécurité et d'extinction automatique, ne suffit pas à réenclencher l'appareil. Il convient donc que vous le rallumiez vous-même.

Systeme d'extinction automatique

Lorsque l'appareil subit de fortes secousses ou un chic violent, le système de sécurité et d'extinction automatique s'enclenche. Il se replace ensuite automatiquement en position initiale et est donc prêt à intervenir une nouvelle fois en cas de besoin. Vérifiez cependant la cause de l'extinction et, si nécessaire, éliminez-la. Rallumez ensuite l'appareil.

Systeme de prevention d'une mauvaise combustion

En cas d'oxygénation insuffisante et due, par exemple, à l'utilisation prolongée de l'appareil sans aérer la pièce ou à l'encrassement du filtre à air, le système de prévention d'une mauvaise combustion s'enclenche et éteint les flammes afin d'empêcher un dysfonctionnement de l'appareil.

Assurez-vous que la pièce est suffisamment aérée, et ce, au moins une à deux fois par. Le fait que le système éteigne les flammes vise à vous prévenir d'une mauvaise aération de la pièce.

Dès qu'un des systèmes de sécurité s'enclenche, aérez toujours la pièce, vérifiez les causes de l'extinction et éliminez-les avant de rallumer l'appareil.

Systeme de surveillance automatique des flammes et de prevention des risques d'incendie

Ce système coupe automatiquement l'arrivée de combustible en cas de risque d'incendie. Si vous ne pouvez remédier à la cause du problème, n'hésitez pas à contacter votre distributeur.

Systeme de protection en cas de coupure de courant

En cas de coupure de courant ou si la fiche est débranchée, ce système protège l'appareil contre toute mauvaise combustion. Dès que le courant revient, rallumez l'appareil.

Systeme de prevention de surchauffe

Si les systèmes de sortie d'air chaud et d'arrivée d'air chaud sont bloqués ou si la face avant de l'appareil est obstruée, l'appareil arrête automatiquement de fonctionner. Éliminez alors la cause de la surchauffe, attendez que l'intérieur de l'appareil refroidisse et rallumez-le.

Avertissement pour le remplacement du câble

Si le câble d'alimentation de cet appareil est endommagé, il ne doit être remplacé que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires.

9. Service apres-vente

Si votre appareil doit être réparé:

• Contactez votre distributeur local ou station technique/agréée proche de chez vous
• Mais avant de demander les services de votre distributeur, lisez attentivement ce manuel et vérifiez si le problème nécessite réellement l'intervention d'un professionnel.

10. PANNES : description et solutions les différences reposées à l'c

Les différents psychomènes décrits à l'approche ne peuvent être considérés comme des pannes. Vérifiez quelles en sont les causes avant de contacter votre revendeur ou station technique agréée.

Description		Causes
Processus d'allumage et d'extraction	Lors de l'arrêt ou de la mise à marche, de la fumée et une odeil se dégagent de l'appareil.	La couche de peinture de protection et la poussière qui la recouvre brûlent. Aéréz la pièce pendant un moment: la fumée et les odeurs disparaîtront.
	Lors de la première utilisation à début de saision ou après interruption, l'appareil ne s'enclanche pasès le premic allumage.	Attendez de 4 à 5 minutes avant d'allumer l'appareil de manière à ce que le combustible liquide pour apparemil de chauffage mobile ait complètement rempli le réservoir fixe. Il se peut en effet que le réservoir contienne des poches d'air et que vous deviez répéter le processus d'allumage deux ou trois fois avant que l'appareil ne s'enclanche.
	L'appareil ne s'enclanche pas instantanément.	Il faut généralement de 90 à 120 secondes - en fonction de la température de la pièce - avant que le combustible liquide pour apparemil de chauffage mobile ne se gazéifié.
	Une légère fumée blanche et/ou une odeur se dégagent de l'appareil lors de l'allumage et/ou de l'extinction.	- Il n'est nullement anormal qu'un peu de fumée ou que de légères odeurs se dégagent de l'appareil. - Veillez à utilisez du bon combustible liquide pour apparemil de chauffage mobile.
Durant le fonctionnement	Un léger bruit émané de l'appareil lors de l'allumage et/ou de l'extinction.	Il s'agit d'un phénomène normal. L'appareil se dilate lorsqu'il chauffe et se contracte lorsqu'il refroidit.
	Les tuyaux et la tête de brûleur deviennent rouges.	Il est normal qu'ils rougissant du fait qu'ils sont chauffés par les flammes.
	Les flammes prennant une couleur rouge/orange et très brillante. Durant le fonctionnement, un bruitsemblable à un écoulement émané de l'appareil.	Ce phénomène peut se produit dans les circonstances suivantes et n'a rien d'inquiétant. * L'air ambient est sale. C'est le cas lorsque l'appareil est utilisé à proximité de la mer. * L'air ambient est particulièrement humide ou contient de nombreuses impuretés. * L'appareil est utilisé en combinaison avec un humidificateur ultrasonique. Il se peut que ce phénomène se produit lorsque le combustible liquide pour apparemil de chauffage mobile s'écoule du réservoir amovible vers le réservoir fixe. Vous n'veaz aucune inquiétude à avoir à ce sujet.
	L'appareil produit un bruit pendant qu'il fonctionne	Ceci est le bruit de la pompe electromagnétique,ça n'a rien d'anormal.
Divers	Sortie d'air chaud se salit.	Nettoyez-la suivant les précautions décrites.

Le tableau qui suit résume toute une série de problèmes et leurs causes probables. Prenez dès que possible toutes les mesures qui s'imposent et qui vous sont proposées afin de remédier à ces problèmes. En cas de nécessité, n'hésitez pas à contacter votre revendeur ou station technique agrée.

11. Tableau de reference des differentes CAUSES de problemes et leurs solutions

ConstatationsCauses	Aucun affichage	Fumées blanches	Oeules en fondancement	Extinction des flammes pen-dant le fordancement	Flammes bleu foncé	Flammes jaunes	Fuite de combustible	L'affichage indique	L'affichage « ou何时	C02	Solutions
La fiche du cordon sector n'est pas correctement placée dans la prise. Il se produit une coupure de courant	■										Vénfiez que la fiche est correctement placé dans la prise. Attendez que le courant revienne.
Il s'est produit une coupure de courant apparéil en fonctionnement.	■										Attendez que l'apparéil refroidisse.
Il s'est produit une coupure de courant apparéil à l'arrêt									■		Rallumez l'apparéil ou trouvez un moyen emplacement.
Le réservoir mobile est vide.				■					■		Remplissez le réservoir mobile.
Le bouchon du réservoir à combustible est déviisé.							■	OIL			Vissez correctement le bouchon et vérifie l'échéabilité de celui-ci
Le combustible liquide pour apparaïèt mobile de chauffage est de mauvaise qualité.		■	■	■	■	■		E0E2E4			Changez de combustible et désinssez-en un de meilleur qualité.
Le combustible liquide pour apparaïèt mobile de chauffage content de l'eau, de la poussière ou dépôts divers.		■	■	■	■	■		E0E2E4OIL			Retirrez le combustible pollué des réserves et nettoyez le filtre pointeur. Si le problème persististe, contactez votre distributeur ou station technique agrée.
Le filtre pointeur n'est pas placé correctement ou est absent.								OIL			Replacez correctement ou place le filtre pointeur fix.
Le filtre pointeur est encrassé. Le filtre pointeur est gorgé d'eau.								OIL			Nettoyez le filtre pointeur. Laissez sechner le filtre pointeur.
Les connexions des canalisations de combustible sont mal fixées.			■	■	■	■	■				Contactez votre distributeur ou station technique agrée proche de chez vous.
Le ventilateur ne tourne plus quand l'apparéil est allumé.	■							EH			Contactez votre distributeur ou station technique agrée proche de chez vous.
Le filtre à air estouché ou encrassé		■	■	■	■			E0E2E4			Nettoyez le filtre à air.
Le thermostat de sécurité fonctionné	■		■	■				EH			Vérifier que l'aération est suffisante.
Le thermostat de brûlée fonctionné	■		■	■				EH			Contactez votre distributeur ou station
Le thermostat AIR SENSOR fonctionné								EH			Oùvrez la fenêtre et aïrez la pièce, la tempête doit être inférieure à 20°C.
Le système d'anti-basculément fonctionné								E9			Vérifier que l'applièt est bien à plat et rallumez l'applièl.
Compté à rebours à 0								OFF			Éteignez puis rallumez votre applièl.
Pannes internes ou encrasements								E1E5E6E7			Contactez votre distributeur ou station technique agrée proche de chez vous.
Mauvaise ventilation ou accumulation de C02 dans la pièce											Aérrez votre pièce

Verifications par vos SOINS

Si un "E" s'affiche, prenez les mesures suivantes:

L'appareil se coupe à l'allumage ou pendant l'opération Encasement Débarrasssez-vous de l'eau et de la poussière du pointeur et du réservon, puis réessayez. Si cela ne va pas, demandez à votre revendeur d'effectuer un contrôle.

Problème au niveau des composants électriques ou encrassements Cela nécessite une réparation. Demandez à votre revendeur ou station d'apporter

Le système d'extinction automatique a été activé Vérifiez l'avant de l'appareil et rallumez.

Coupure de courant ou le système de prévention de surchauffe est active. Enlevez ce qui obstrue l'avant de l'appareil si nécessaire, vérifiez et nettoyez l'entrée d'air chaud après que l'appareil ait redémarré et ensuite rallumez.

Suivi de 3 BIPS signifie que l'appareil s'est mis en sauvegarde AIR SENSOR Aérez la pièce et assurez-vous d'une distance entre votre appareil et le mur ou tout autre objet (voir page 7)

12) Rangement (quand vous n'utilisez pas l'emploi pour une longue période)

1. Enlevez la fiche de la prise.
2. Nettoyez l'arrivée d'air chaud, la sortie d'air chaud et le tuyau.
3. Faites fonctionner l'appareil jusqu'à son extinction par manque de combustible. Ne conservez pas de bidon de combustible entamé d'une saison à l'autre.
4. Nettoyez le pointeau.
5. Enlevez la poussière sur l'appareil. Enlevez la face avant et nettoyez l'intérieur du l'appareil avec un aspirateur.
6. Nettoyez la carrosserie avec un chiffon humide et séchez-la avec un chiffon
7. Mettez l'appareil dans un emballage en carton et placez-le dans un champ noir

Attention: * Ne penchez pas l'appareil et ne le déposez pas sur son côté

• Gardez toujours ce manuel à portée de main

13. Entretien courant

Avant de procéder à l'entretien ou à l'une ou l'autre réparation, il convient toujours d'éteindre les flammes, de retirer la fiche de la prise de courant et d'attendre que l'appareil ait refroidi.

Nettoyage du filtre à air (plus qu'une fois par semaine)

Enlevez le filtre à air de l'appareil et nettoyez-le avec un aspirateur ou une brosse.

Attention: Un filtre à air bouché cause une combustion insuffisante.

• Après avoir lavé le filtre à air, séchez-le bien avant de le remettre.
• Ne faites pas fonctionner l'appareil sans le filtre à air.

Entretien de l'arrivee d'air CHAUD (au moins une fois par semaine)

Nettoyez-le avec un aspirateur ou une brosse. Ne tordez et ne tirez pas le thermostat.

Une prise d'air bouchée réduit le volume d'air et le système de prévention de surchauffe pourrait s'activer du à une température élevée de l'appareil.

Verification de la BONNE marché du dispositif d'extinction automatique (une a deux fois par mois)

Secouez l'appareil pendant qu'il fonctionne pour voir si le dispositif d'extinction automatique fonctionne.

N'essayez jamais de le démonter.

Entretien de la GRILLE de SORTIE d'air CHAUD (une à deux fois par mois)

La poussière tend à s'accumuler sur le dessus, autour de l'appareil et également sur la grille de sortie où la poussière adhère.

Nettoyez d'abord avec un linge humide puis séchez avec un chiffon sec.

Prenez garde de ne pas plier ou tordre les ailettes.

Nettoyage du pointeau et du reservoir FIXE (1 a 2 fois / semaine)

S'il y a de l'eau ou de la poussière dans le pointeau ou le réservoir fixe, les conditions suivantes pourraient survenir même s'il y a assez de combustible liquide pour l'appareil mobile de chauffage dans le réservoir amovible.

• Ne s'allume pas
• La flamme s'éteint et dégage une odeur
• L'appareil s'éteint durant une opération

Si l'un de ces cas se présente, nettoyez le pointeau de la façon suivante:

1. Enlevez le pointeau du réservoir fixe.
2. Faites attention de ne pas mettre de l'eau ou de la poussiè
3. Débarrasssez-vous de l'eau ou de la poussière avant de le nettoyer.
4. Manipulez le pointeau doucement afin de ne pas l'endommager. 3. Débarrasssez-vous de l'eau ou de la poussière dans le réservoir fixe avec une pompe.
5. Remettez le pointeau à sa place. Essuyez le combustible autour.

Note: Si aucune des précautions suivantes, n'améliore les performances de l'appareil après nettoyage, consultez votre revendeur.

Attention: N'enlevez ou ne remplacez jamais un composant électronique ou une partie du brûleur.

• Ne démontez jamais des parties électriques et ne les remplacez jamais avec des pièces non-standardis.

14. Verifications periodiques

Des vérifications périodiques sont indispensables après avoir utilisé votre appareil depuis un certain temps. Demandez à votre revendeur les vérifications à faire.

15. Remplacement de PIECES

Utilisez uniquement les pièces consommables d'origine disponibles chez votre revendeur Inverter.

Le fabricant ne peut être tenu responsable de tous les incidents dus à l'emploi de pièces n'était pas d'origine ou suite à des réparations effectuées par une personne non agréée par son service après-vente.

Assurez-vous que vous demandez les pièces d'origine à votre distributeur local. Outre l'annulation de la garantie, l'emploi d'autres pièces peut non seulement diminuer les performances de l'appareil mais sur tout causer des accidents.

16. Protection de l'environnement

Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Utilisez les sites de recyclage existants. Renseignez-vous auprès des autorités locales et/ou de votre revendeur.

Chauffages mobiles à combustible liquide

Vous venez d'acheter un appareil de chauffage mobile à combustible liquide.

Sachez que depuis le 11 décembre 1993, ce type d'appareil doit obligatoirement répondre aux exigences de sécurité du décret 92-1280 modifié par le décret 2004-945.

La marque NF, marque de qualité et de sécurité, vous garantit que l'appareil qui la porte répond à ces exigences, c'est-à-dire:

-le modèle type de cet appareil a subi des essais complets (stabilité, sécurité à l'emploi...) selon la norme NF 128 révision 12 de Novembre 2007,

-Également des essais de sécurité électrique selon la norme NF EN 60335-1 (mai 95) et ses amendements en vigueur, associée à la norme NF EN 50165 (août 97) et la norme NF EN 50106 (juin 97) : les appareils mobiles de chauffage à combustible liquide doivent répondre aux exigences réglementaires relatives à la compatibilité électromagnétique (directive 89/336/CE, modifiée par 92/31/CE et 93/68/CE), à la base tension (décret n°95-1081 du 03/10/95), aux piles (décret n°99-1171 du 29/12/99) et aux emballages (directives 94/62/CE).

le fabricant assure un contrôle continu des appareils, - tous les marquages obligatoires sont bien apposés sur l'appareil.

La marque NF, c'est également :

• un contrôle continu de la production, le LNE (Laboratoire National d'Essais) réalise tous les ans des visites d'usine pour s'assurer que les contrôles sont bien réalisés par les fabricants.
• une amélioration constante des notices d'utilisation prenant en compte les remarques formulées par les consommateurs : [e-mail]

Pour que cet appareil vous donne entière satisfaction, vous devrez prendre certaines précautions

NOTICE d'utilisation

Lisez attentivement la notice jointe à l'appareil.

Choix du BON combustible

Ce point est très important : le combustible qui convient à ce type d'appareil doit répondre à la définition donnée par les arrêtés ministeriels du 8 janvier 1998 et du 18/07/2002 ainsi qu'aux réglementations territoriales en vigueur relatives aux caractéristiques du combustible liquide pour appareils de chauffage mobiles.

Extrait de l'arrêté:

Art.2 Est dénommé « combustible liquide pour appareils mobiles de chauffage » un mélange d'hydrocarbures aliphatiques désaromatisés d'origine minère ou de synthèse destiné à l'alimentation des appareils mobiles de chauffage conformes au décret du 10 décembre 1992 susvisé.

Art.3 Le combustible liquide pour appareils mobiles de chauffage doit satisfaire aux spécifications définies ci-après, ou à toute autre forme ou réglementation d'un État membre de l'Union européenne ou de tout autre État membre de l'Espace économique français, reconnue équivalente :

a) Aspect: clair et limpide à 20°C; b) Couleur: couleur Saybolt supérieur à +30; c) Distillation: point initial supérieur à 175°C; d) Viscosite cinématique: inférieure à 3,0 mm²/s à 25°C; e) Teneur en soufre: inférieure à 5 mg/Kg; f) Teneur en benzène : inférieure à 0,1% m/m; g) Teneur en aromatiques: inférieure à 1,0% m/m; h) Point éclair: supérieur à 61°C; i) Corrosion à la lame de cuivre: inférieure à 1b; j) Point d'écoulement: inférieur à -15°C

Precautions d'utilisation du combustible

Le combustible est comme un bon vin, pour que ses qualités soient maintenues, vous devez y veiller et nous vous donnons quelques conseils:

• ce combustible est exclusivement réservé aux chauffages mobiles,
• utilisez de préférence des bidons d'origine capsulés,
• ne mélangez pas le combustible avec tout autre produit, même avec un autre combustible de même appellation. Si vous changez de marque de combustible, allez jusqu'à épuisement de l'ancien combustible,
• utilisez toujours le même accessoire pour le transvasement dans le réservoir de l'appareil de chauffage (pompe ou entonnoir),
• refermez bien le bouchon du bidon après utilisation, ne laissez pas votre bidon ouvert ou près de votre appareil,
• stockez vos bidons au sec (à une température ne dépassant pas 30°C), à l'abri de la lumière, dans un local ventilé,
• ne conservez pas de combustible d'une salle de chauffe à l'autre, nous vous recommandons, en fin de salle, d'aller jusqu'à épuisement du réservoir et de votre bidon,
• ne réutilisez pas les bidons vides.

Ce combustible présente certains risques liés notamment à sa nature inflammable. En conséquence, vous devez respecter les règles de prudence suivantes :

• tenir hors de portée des enfants,
• ne pas rejeter les résidues à l'égout, ni dans le milieu naturel.

Par ailleurs, lisez très attentivement les conseils de prudence et d'utilisation mentionnés sur l'étiquette du bidon et dans la notice de l'appareil.
