COROLLA VERSO - Monospace TOYOTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Monospace compact
Caractéristiques techniques principales	Moteurs essence et diesel, transmission manuelle ou automatique, 5 à 7 places
Alimentation électrique	Non applicable (véhicule à moteur thermique)
Dimensions approximatives	Longueur : 4,4 m ; Largeur : 1,76 m ; Hauteur : 1,62 m
Poids	Environ 1 400 kg
Compatibilités	Compatible avec divers accessoires Toyota et pièces de rechange
Type de batterie	Batterie plomb-acide pour moteur thermique
Tension	12 V
Puissance	De 90 à 180 ch selon le moteur
Fonctions principales	Conduite confortable, espace modulable, sécurité active et passive
Entretien et nettoyage	Entretien régulier recommandé tous les 15 000 km, nettoyage intérieur et extérieur
Pièces détachées et réparabilité	Disponibilité élevée des pièces détachées, réparabilité facilitée par un réseau de garages agréés
Sécurité	Équipements de sécurité : airbags, ABS, contrôle de traction, système de freinage d'urgence
Informations générales utiles	Consommation de carburant : environ 6 à 8 l/100 km selon le moteur, assurance et coûts d'entretien raisonnables

FOIRE AUX QUESTIONS - COROLLA VERSO TOYOTA

Comment réinitialiser le système d'infodivertissement de la Toyota Corolla Verso ?

Pour réinitialiser le système d'infodivertissement, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne, puis relâchez le bouton.

Que faire si le moteur de la Toyota Corolla Verso ne démarre pas ?

Vérifiez d'abord la batterie. Si les phares et les accessoires fonctionnent, il peut s'agir du démarreur. Si rien ne fonctionne, essayez de sauter la batterie ou de la remplacer.

Comment vérifier le niveau d'huile moteur de ma Toyota Corolla Verso ?

Garez la voiture sur une surface plane, attendez que le moteur refroidisse, puis retirez la jauge d'huile, essuyez-la, remettez-la en place et retirez-la à nouveau pour vérifier le niveau.

Pourquoi le témoin de contrôle moteur reste-t-il allumé sur ma Toyota Corolla Verso ?

Le témoin de contrôle moteur peut s'allumer pour diverses raisons, y compris un problème d'émissions, un capteur défectueux ou un problème avec le moteur. Il est recommandé de consulter un mécanicien pour un diagnostic.

Comment remplacer une ampoule de phares sur la Toyota Corolla Verso ?

Ouvrez le capot, localisez le bloc de phares, débranchez le connecteur électrique, retirez le clip de maintien ou le couvercle et remplacez l'ampoule par une nouvelle avant de remonter le tout.

Comment régler la climatisation de ma Toyota Corolla Verso ?

Utilisez les commandes de climatisation situées sur le tableau de bord. Vous pouvez ajuster la température, la vitesse du ventilateur et la direction de l'air selon vos préférences.

Que faire si mes essuie-glaces ne fonctionnent pas sur la Toyota Corolla Verso ?

Vérifiez le niveau de liquide de lave-glace et assurez-vous que les balais ne sont pas usés. Si tout semble en ordre, il pourrait s'agir d'un problème électrique ou du moteur des essuie-glaces.

Comment savoir si je dois changer mes plaquettes de frein ?

Des bruits de grincement, une vibration lors du freinage ou une distance de freinage accrue peuvent indiquer qu'il est temps de changer vos plaquettes de frein.

Comment utiliser le régulateur de vitesse sur la Toyota Corolla Verso ?

Pour activer le régulateur de vitesse, appuyez sur le bouton 'ON' lorsque vous atteignez la vitesse souhaitée, puis appuyez sur 'SET' pour la maintenir. Utilisez 'RESUME' pour reprendre la vitesse précédente.

Pourquoi ma Toyota Corolla Verso consomme-t-elle plus de carburant que d'habitude ?

Une consommation accrue de carburant peut être causée par divers facteurs, tels qu'un filtre à air sale, une pression des pneus incorrecte, ou des bougies d'allumage usées. Un entretien régulier peut aider à identifier le problème.

MODE D'EMPLOI COROLLA VERSO TOYOTA

Présentation de la Corolla Verso 2 Dispositif de verrouillage et déverrouillage des portes 3 Système de démarrage à carte 3 Sièges et ceintures de sécurité 4 Ouverture du capot moteur et du bouchon de réservoir à carburant 5 Tableau de bord 6 Eclairage et essuie-glaces 9 Commande de chauffage et de climatisation 10 Lève-vitres électriques 11 Sélection des rapports 11 Remplacement d'une roue 12 Service 12

Présentation de la corolla verso

Vous pouvez découvrir et apprécier les qualités exceptionnelles de votre Corolla Verso grâce aux descriptions de son fonctionnement qui figurent dans ce Guide Express.

Ce guide Express décrit toutes ses fonctions principales, de manière à ce que vous puissiez situer et utiliser rapidement et en toute capacité, les principaux équipements et caractéristiques de votre Corolla Verso. Ce Guide Express ne remplace pas le Manuel du Propriétaire que vous trouverez dans le passaport Corolla Verso. Il est important que vous lisiez de façon attentive le Manuel du Propriétaire ainsi que tout autre manuel edited par Toyota. Ceci vous permettra de vous familiariser avec les instructions d'utilisation et de sécurité qui y sont reprises, afin d'utiliser au moins les capacités de votre véhicule.

Toyota vous souhaite de nombreuses années de plaisir de conduite au volant de votre nouvelle Corolla Verso.

Note: Toutes les informations qui figurent dans ce Guide Express sont valides au moment de la publication. Toyota se réserve le droit d'apporter, à tout moment, toutes les modifications nécessaires sans préavis.

Réfléchissez avant de prendre le volant!

Fixez le siège infant à l'arrière

Mettez les objets en sécurité dans le coffre

Réglez le siège et l'appui-tête

Attachez toujours votre ceinture de sécurité à l'avant comme à l'arrière

10 secondes... qui peuvent vous sauver la vie

TOYOTA

Campagne Européenne de Sécurité Routière

avec le soutien de la Commission Européenne

Dispositif de verrouillage et déverrouillage des portes

Plaquette du numéro des clés

Télécommande à distance

Le nombre des clés est gravé sur cette plaquette.

En cas de perte de vos clés ou si vous avez besoin de faire réaliser des clés supplémentaires, ceci est possible en utilisant le numéro qui figure sur la plaquette.

Le système de télécommande est donc pour verrouiller et déverrouiller toutes les portes latérales ainsi que le hayon arrêt sur un rayon d'environ 1 mètre autour du véhicule.

Pour verrouiller ou déverrouiller toutes les portes et le coffre, appuyez lentement et fermement sur les contacteurs de la clé.

Système de démarrage à carte

1. Fente pour la carte de démarrage
2. Bouton de démarrage
3. Lever de vitesses

Ce système permet de sélectionner le mode "ACC", "IG-ON" ou "OFF" pour permettre le moteur en route ou l'arrêter. Il faut introduire la carte dans la fente prévue à cet effet.

Pour sélectionner le mode "ACC", "IG-ON" ou "OFF" :

Appuyez brièvement sur le bouton de démarrage sans enfoncer la pédale d'embrayage (modèles à boîte de vitesses manuelle) ou la pédale de freins (modèles à boîte de vitesses MMT). Le témoin orange du bouton de démarrage s'allume.

Mise en route du moteur:

1) Sélectionnez le mode "IG-ON" puis maintenez la pression sur la pédale d'embrayage (modèles à boîte de vitesses manuelle) ou sur la pédale de freins (modèles à boîte de vitesses MMT). Passez au point mort. Le témoin vert du bouton de démarrage s'allume. 2) Appuyez brièvement sur le bouton de démarriage afin de lancer le moteur jusqu'à ce qu'il se mette en route (pour les modèles diesel : après que la période de préchauffage se soit écoulée).

Arrêt du moteur:

Appuyez brièvement sur le bouton de démarrage pour sélectionner le mode "OFF" (Arrêt). Vous pouvez alors retirer la clé de contact.

Réglage des sièges avant

1. Lever de réglage de la position du siège

Saisissez le levier au centre et tirez-le vers le haut. Faites coulisser le siège dans la position désirée, sous une légère pression du corps et relâchez le levier.

1. Lever de réglage de hauteur du coussin du siège

Tirez sur ce levier ou enlevez-le.

1. Réglage de l'inclinaison du dossier

Appuyez sur le dossier et tirez le levier. Lorsque le dossier est dans la position désirée, relâchez le levier.

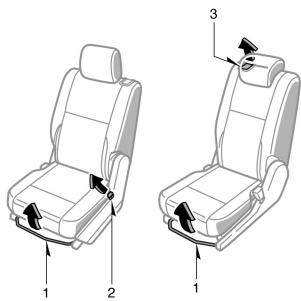

Réglage des sièges de la deuxième rangée

1. Lever de réglage de la position du siège

Saisissez le levier au centre et tirez-le vers le haut. Faites coulisser le siège dans la position désirée, sous une légère pression du corps et relâchez le levier.

1. Lever de réglage de l'angle du dossier

Penchez-vous vers l'avant puis tirez sur ce bouton.

Penchez-vous ensuite vers l'arrière, à l'angle souhaité, puis relâchez le bouton.

1. Levier de réglage de l'angle du dossier

Tirez sur ce levier puis repoussez le dossier vers l'avant ou tirez-le vers l'arrière, à l'angle souhaité, puis relâchez le levier.

Ceintures de sécurité

Réglez le siège de manière à être aussi bien droit et adossé contre le dossier. Pour boucler la ceinture de sécurité, tirez la sangle puis engagez la languette dans la boucle.

Un clic s'entend lorsque la languette se verrouille dans la boucle.

La longueur de la sangle de la ceinture se règle automatiquement à la taille de la personne et à la position du siège.

Moteur à essence:

Type de carburant: Essence sans plomb indice d'octane RON 95 ou supérieur.

Capot moteur

Ouverture du capot moteur

1. Tirez sur le levier de déverrouillage du capot moteur. Le capot moteur se soulève légèrement.
2. À l'avant du véhicule, soulevez le levier puis soulevez le capot moteur.
3. Pour maintenir le capot moteur ouvert, engagez la bequille dans l'encastrement.

Bouchon du réservoir de carburant

1. Pour ouvrir la trappe à carburant, tirez le levier, situé sur le côté gauche du siège du conducteur, vers le haut. Lors du ravitaillement du réservoir, arrêtez le moteur.
2. Pour ouvrir le bouchon du réservoir, tournez lentement le bouchon dans le sens inverse des aiguilles d'une montre, puis attendez quelques instants avant de le retirer. Après avoir retiré le bouchon, engagez-le dans le support.

Moteur diesel:

Type de carburant: Gasoil à indice de cetane de 48 ou plus.

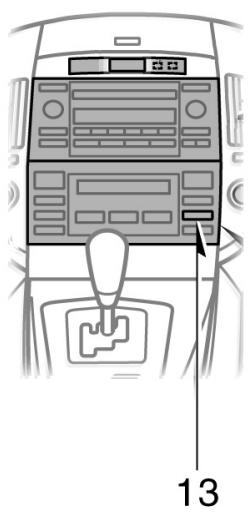

Tableau de bord

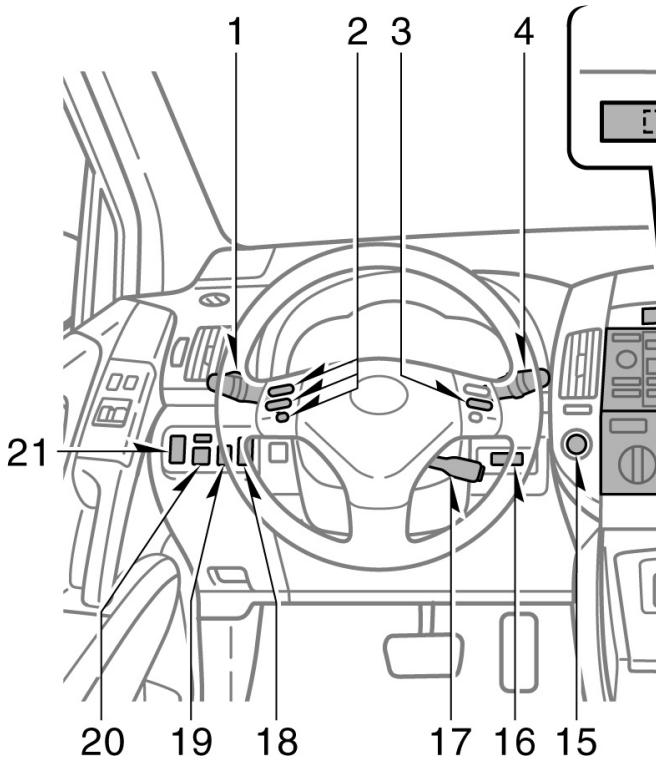

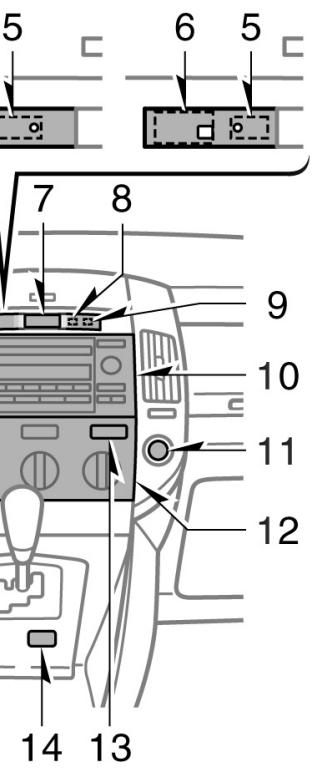

Vue d'ensemble du tableau de bord

1. Contacteurs des phares, des clignotants et des phares antibrouillard et du feu de brouillard arrière*
2. Télécommande du système autoradio
3. Contacteur de commande de l'écran d'affichage d'informations multiples
4. Contacteurs des essuie-glaces et des lave-glaces
5. Témoin lumineux de l'immobilisateur du moteur
6. Commutateur d'aide au stationnement
7. Contacteur des feux de détresse
8. Témoin lumineux de rappel de ceinture de sécurité du passager avant
9. Témoin lumineux indiquant que l'airbag du passager avant est désactivé
10. Autoradio/lecteur CD
11. Allume-cigares
12. Commandes de ventilation
13. Contacteur de désembuage de la lunette arrière et des rétroviseurs extérieurs*
14. Sélecteur du mode "sport"**
15. Bouton de démarrage
16. Fente pour carte de démarrage
17. Commande du régulateur de vitesse*
18. Bouton de ralenti pour préchauffage
19. Commande de réglage en hauteur des projecteurs avant.
20. Commande de réglage électrique des rétroviseurs extérieurs
21. Commutateur de nettoyage des phares***
22. selon version ** sur version Linea sol 130VVT-i MMT 7 places *** Non disponible en France

Volant réglable en hauteur et en profondeur

Pour ajuster la position du volant, relèvez le levier de déverrouillage, inclinez le volant à l'angle souhaité, enfoncez ou tirez le volant pour obtenir la longueur voulue de colonne de direction puis ramenez le levier de déverrouillage à sa position d'origine.

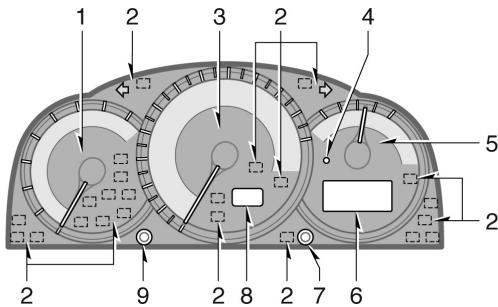

Vue d'ensemble du combiné des instruments

1. Compte-tours
2. Témoins de clignotants et témoins lumineux
3. Compteur de vitesse
4. Témoin lumineux de niveau bas d'essence
5. Jauge de carburant
6. Ecran d'affichage d'informations multiples
7. Contacteur de commande d'affichage d'informations multiples
8. Témoins de rapports de vitesses (Boite de vitesses MMT)
9. Bouton de remise à zéro du compteur partiel/bouton de commande de l'éclairage de la planche de bord

Symboles des témoins du tableau des instruments

Témoins du système de finition ou de mise en fonction du frein de stationnement

Témoin de charge basse de la batterie

Témoin de dysfonctionnement de l'ABS

Témoin lumineux du système de contrôle de la stabilité du véhicule/système de contrôle de la traction*

Témoin de portes ouvertes

Témoin de patinage*

Témoin lumineux pression d'huile insuffisante du moteur

Témoin de fumée de route

Témoin lumineux de mise hors circuit du système de contrôle de la traction

Témoin du niveau d'huile insuffisant (modèle diesel uniquement)

Témoins de clignotants

Témoign d'activation du régulateur de vitesse

Témoin de feu antibrouillard arrière

Témoin de dysfonctionnement de la boite de vitesse MMT ou de l'embrayage*.

Témoins des projecteurs antibrouillard avant

Témoin lumineux du profil de conduite dans le mode 'sport'

Témoin de feux arrêté

Témoin d'avertissement du filtre à carburant (modèles diesel seulement)

Témoin de température basée du liquide de refroidissement moteur

Témoin de préchauffage (modèle diesel seulement)

Témoin de température élevée du liquide de refroidissement moteur

Témoin lumineux de vidange d'huile moteur (modèle diesel seulement)

Témoin de dysfonctionnement moteur

Témoin de dysfonctionnement des airbags

Témoin signalant que l'airbag frontal passager avant est défectueux

Témoin de rappel de ceinture de sécurité du conducteur

Témoin de rappel de ceinture de sécurité du passager avant

Essuie-glace et lave-glace de lunette arrière

Tournez le bouton du levier des phares et des clignotants pour allumer les éclairages suivants:

Position 1 - Feux de position, feu arrière, éclairage plaque minéralogique et éclairage des instruments de bord. Position 2 - Projecteurs et ensemble des feux ci-dessus.

Projecteur en feu de route - feu de croisement

Feux de route et deux de croissement Pour permettre les pleins phares, allumez les phares puis poussez le levier (position 1). Tirez le levier (position 2) pour revenir sur les feux de croissement. Pour effectuer un appel "feux de route" (position 3) - tirez le levier au maximum vers le volant. Les feux de route s'éteignent lorsque le levier est relâché.

Pour permettre le fonctionnement des essuie-glaces du pare-brise, amenez le levier dans la position souhaitée. Le bouton de démarrage doit être en position "IG-ON".

Position 1: fonctionnement automatique ou intermittent*

Position 2: lent

Position 3: rapide

Position 4: un seul balayage

Pour projeter le liquide de lavage, tirez le levier vers vous.

Pour mettre en marche l'essieu-glace de la lunette arrière, tournez le bouton du levier vers le haut.

Le bouton de démarrage doit être en position "IG-ON".

Pour projeter le liquide lave-glace sur la lunette arrière, tournez à fond le bouton vers le haut ou vers le bas (le bouton doit être en position 3 ou 4), le bouton reviendra automatiquement en position initiale après l'avoir relâché.

Commande de chauffage et de climatisation

Commandes manuelles (selon modèle)

1. Bouton de la climatisation
2. Bouton de recyclage de l'air
3. Sélecteur de température
4. Sélecteur de vitesse du ventilateur
5. Sélecteur de début d'air

Commandes automatiques (selon modèle)

1. Sélecteur de température du côté conducteur
2. Bouton de fonctionnement automatique
3. Bouton de désembuage du pare-brise
4. Bouton de la climatisation
5. Sélecteur de début d'air
6. Touche de commande de température séparée/mixte du conducteur et passager.
7. Sélecteur de vitesse du ventilateur
8. Bouton de recyclage de l'air
9. Bouton "ARRET"
10. Bouton de fonctionnement automatique

Lève-vitres électriques*

Les contacteurs qui se trouvent sur la porte du conducteur ou le contacteur de la porte de chaque passager permettent de faire fonctionner les vitres. Le bouton de démarrage doit être en position "IG-ON".

Fonctionnement des vitres électriques

Fonctionnement normal : La vitre coulisse aussi longtemps que le commutateur est actionné. Ouverture : appuyez légèrement sur le commutateur. Fermeture : relevez légèrement le commutateur. Fonctionnement automatique : Abaissez ou relevez à fond le commutateur puis relâchez-les. La vitre s'ouvre ou se ferme alors complètement. Pour arrêter la vitre à mi-hauteur, tirez légèrement le commutateur vers le haut et relâchez-le lors de la phase d'ouverture de la vitre ou poussez légèrement le commutateur vers le bas et relâchez-le lors de la phase de fermeture de la vitre.

vitres arrière électriques sur les versions Linéa Sol

Boîte de vitesses manuelle

La grille des changements du rapport est illustrée ci-dessous : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

1-Boite de vitesses à 5 rapport

2-Boîte de vitesses à 6 rapports

Boîte de vitesses MMT

1. Témoin de rapport de vitesse
2. Lever de vitesses
3. Sélecteur du profil de conduite dans le mode "Easy sports"

"R" = Marche arrêté

"N" = Point mort et mise en route du moteur

"E" = Conduite dans le mode "normal"

"M" = Conduite dans le mode manuel

" + n = Monter naprop | " - " = Retrogader

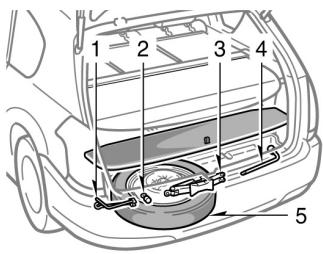

Outils nécessaires et roue de secours

1. Manivelle du cric
2. Douille d'adaptateur 3. Cric
3. Clé pour écrous de roues
4. Roue de secours

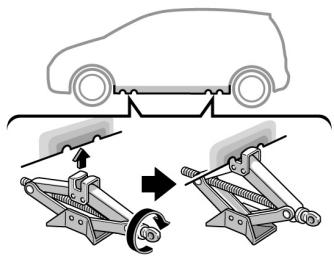

Mise en place du cric

Placez le cric au point d'ancrage (voir illustration). Vérifiez que le cric repose sur une surface horizontale et fermе.

Levage du véhicule

Vérifiez qu'il n'y a personne dans le véhicule puis soulevez suffisamment le véhicule de manière à pouvoir mettre en place la roue de secours (1).

(1) Pour plus d'informations, consultez le manuel du propriétaire.
