SRT 7417 - Récepteur satellite STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite numérique
Caractéristiques techniques principales	Compatible avec les normes DVB-S2, supporte les résolutions jusqu'à 1080p
Alimentation électrique	Alimentation externe, 12V DC
Dimensions approximatives	200 mm x 150 mm x 40 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des téléviseurs et des systèmes audio via HDMI et RCA
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation maximale de 15W
Fonctions principales	Réception de chaînes satellite, enregistrement sur USB, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - SRT 7417 STRONG

Comment réinitialiser le STRONG STRONG SRT 7417 ?

Pour réinitialiser le STRONG SRT 7417, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Que faire si le décodeur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise pour voir si le problème persiste.

Comment effectuer une recherche de chaînes ?

Accédez au menu principal, sélectionnez 'Installation', puis 'Recherche de chaînes'. Choisissez 'Recherche automatique' et suivez les instructions à l'écran.

Pourquoi l'image est-elle pixélisée ?

Une image pixélisée peut être due à une mauvaise réception du signal. Vérifiez votre antenne et assurez-vous qu'elle est correctement orientée. Vous pouvez également essayer de réinitialiser le décodeur.

Comment mettre à jour le logiciel du décodeur ?

Pour mettre à jour le logiciel, accédez au menu 'Configuration', puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Le télécommande ne fonctionne pas, que faire ?

Vérifiez si les piles de la télécommande sont correctement installées et si elles ne sont pas usées. Si le problème persiste, essayez de réinitialiser la télécommande ou remplacez les piles.

Comment connecter le STRONG SRT 7417 à Internet ?

Pour connecter le décodeur à Internet, allez dans le menu 'Configuration', sélectionnez 'Réseau', puis 'Paramètres Internet'. Suivez les instructions pour connecter via Wi-Fi ou câble Ethernet.

Comment changer la langue des menus ?

Accédez au menu 'Configuration', puis sélectionnez 'Langue'. Choisissez la langue désirée dans la liste et confirmez votre sélection.

Que faire si le son est désynchronisé avec l'image ?

Essayez de redémarrer le décodeur. Si le problème persiste, vérifiez les réglages audio dans le menu 'Configuration' et assurez-vous qu'ils sont correctement configurés.

Comment contacter le support technique ?

Pour contacter le support technique, visitez le site web de STRONG et accédez à la section 'Assistance'. Vous y trouverez les coordonnées du service client et un formulaire de contact.

MODE D'EMPLOI SRT 7417 STRONG

Manuel d'utilisation

• La durée de validité de la carte TNTSAT est 4 ans. À l'issue de cette période, les clients TNTSAT sont invités à renouveler la carte (voir les conditions de renouvellement sur le site www.tntsat.vi)

Le terminal STRONG SRT 7417 est garanti 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel.

Vous trouverez dans cet emballage une carte d'accès Viaccess nécessaire à la réception des émissions.

Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommandé de réaliser cette activation avant la date limite d'initialisation de la carte.

La carte d'accès TNTSAT, tout comme le terminal STRONG SRT 7417, sont garantis 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel.

Si vous rencontrez des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veillez contacter :

de 9h à 12 et de 14hà 17h (coût de l'appoint : 0,15€ par minute)

Une assistance répondra à vos questions.

Si l'assistance téléphonique détermine la défectuosité du produit, SFS vous communiquera la procédure à suivre. Vous pourrez retourner votre appareil, avec la carte Viaccess d'origine et la télécommande, directement au SFS. Un numéro de retour vous sera communiqué. Vous pourrez également rapporter votre appareil, avec la carte Viaccess d'origine et la télécommande, dans le magasin où vous l'avez acheté.

SFS

ZAC «Les Léchères »

199 rue du Nant

74460 Marnaz

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6 Figure 7

TABLE des matières

1.1 Consignes de sécurité 2 1.2 Stockage 2 1.3 Installation de l'appareil 2 1.4 Accessoires 3 1.5 Utilisation d'un périphérique USB 3

2.0 Votre terminal 3

2.1 Façade 3 2.2 Face arrière 4 2.3 Télécommande 4 2.4 Installation des piles 5 2.5 Utilisation de la télécommande 5

3.0 Branchements 5

3.1 Branchement TV et magnétoscope 5 3.2 Branchement à l'amplificateur audio numérique 6 3.3 Raccordement de la parabole au terminal 6 3.4 Connecter et utiliser l'extension IR 6

4.1 Choix de la langue 6 4.2 Préférences 6 4.3 Réglage de l'antenne 6 4.4 Processus d'installation 7 4.5 Sélection de chaîne régionale 7 4.6 Sélectionnez le niveau de moralité adapté à vos enfants 7 4.7 Contrôle parental 7

5.1 Chaînes 7 5.2 Installation 9 5.3 Préférences 12 5.4 Carte à puce 13

7.0 Pour regarder la télé ou écouter la RADIO 14

7.1 Guide des programmes (EPG) 14 7.2 Bannières de zapping et d'information 14 7.3 Liste des chaînes 14 7.4 Sélection de la langue Audio 14 7.5 Fonction télétexte 15 7.6 Fonction sous-titrage 15 7.7 Format Vidéo 15

8.1 Enregistrement instantané 15 8.2 Enregistrement Pause live TV 15 8.3 Enregistrement via programmateur (voir 5.3.3) 15 8.4 Enregistrement via EPG (voir 7.1) 15

NE PAS installer votre terminal:

Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstrurer les ouïes d'aération.

NE PAS exposer le terminal et ses accessoires:

■ Aux rayons solaires directs, à la chaleur d’un appareil de chauffage, à la pluie ou à une forte humidité, à des importantes vibrations ou à des chocs qui pourraient l’endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. - Ne pas utiliser de cordon d'alimentation endommagé ; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d’électrocution. - Ne jamais ouvrir le capot. L’intérieur de l’appareil abrite des tensions élevées qui peuvent désigner des risques de choc électrique. La garantie est annulée si l’appareil est ouvert. Si l’appareil est inutilisé pendant une longue période, le débrancher du secteur. - Ne pas nettoyer l’appareil avec de l’alcool ni du détergent ammoniaqué. Le cas échéant, nettoyer l’appareil avec un chiffon doux et propre humidifié d’eau savonneuse après l’avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d’arc électrique ou de choc électrique. - Ne rien poser sur le dessus de l’appareil pour ne pas obstruer les ouïes d’aération et provoquer de surchauffe des composants.

Consignes de sécurité

• Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement. N'utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Vérifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

1.2 Stockage

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifiez qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou le retourner dans le cadre de la garantie, le remettre dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous pouvez néanmoins l'installer vous-même, procédez comme suit:

Munissez-vous de la notice d'utilisation de votre téléviseur et de votre antenne. Vérifiez que le câble PERITEL et les éléments extérieurs sont en bon état et que les connexions PERITEL sont correctement boulonnées.

Cette notice vous explique en détail comment installer et utiliser votre Terminal. Les symboles utilisés sont les suivants:

ATTENTION: CONSEILS: MENU (caractères gras) Aller à (caractères italiques)

Signale une mise en garde. Signale une information importante ou utile. Fait référence à une touche de la télécommande ou du terminal.

Fait référence à une rubrique du menu affiché.

1.4 Accessoires

Notice d'utilisation 1 télécommande 2 × piles (type AAA) 1 Carte service TNTSAT

REMARQUE: Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d'un autre type.

1.5 Utilisation d'un périphérique USB

Il est recommandé d'utiliser un périphérique USB 2.0. Si votre périphérique n'est pas compatible avec les spécifications USB 2.0, le bon fonctionnement de la lecture, l'enregistrement et des autres fonctions multimédia n'est pas garanti. Pour assurer un fonctionnement performant de votre périphérique USB, SVP formatez votre périphérique en FAT32 à l'aide du terminal. Les autres systèmes de fichiers ne sont pas supportés par le terminal. Si vous utilisez un disque dur externe (HDD), l'alimentation nécessaire au bon fonctionnement de votre disque dur n'est peut-être pas supportée par le terminal (5 V/500 mA), dans ce cas il faut connecter une alimentation adaptée à votre terminal. STRONG ne peut pas garantir un bon fonctionnement avec tous les types de périphérique de stockage USB. Il est conseillé de ne pas sauvegarder d'information importante sur le périphérique de stockage USB utilisé avec le terminal. Nous vous conseillons de toujours sauvegarder les données sur un autre périphérique de stockage. STRONG ne peut être tenu responsable pour toutes pertes d'information ou conséquences de ces pertes d'information.

2.1 Façade

Voir Fig. 1

1. Voyant ROUGE indique que le terminal est en veille
2. Afficheur à 4 caractères En mode VEILLE, affichage de l'heure En mode MARCHE, numéro du canal sélectionné
3. Terminal IR Terminal IR télécommande
4. P + / P Permet de passer à la chaîne suivante / précédente
5. Fente pour carte à puce Introduire la carte contacts dorés vers le haut pour avoir accès aux chaînes cryptées

2.2 Face arrêté

Voir Fig. 2

1. Entrée SAT

Permet de raccorder le câble coaxial du convertisseur de fréquences de la parabole.

1. Sortie SAT

Permet de connecter un autre terminal (analogue ou numérique).

1. Connecteur vidéo RCA

Permet de relier votre terminal à votre téléviseur par un câble RCA.

1. Peritel TV

Permet de relier votre terminal à votre téléviseur avec un câble péritel.

1. Connecteurs audio (gauche (L) et droit (R)) RCA

Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un câble RCA. La fiche rouge correspond au canal audio gauche, et la fiche blanche au canal droit.

1. Sortie audio numérique S/PDIF

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

1. Péritel VCR/DVD

Permet de relier votre terminal à votre magnétoscope avec un câble péritel. Le signal vidéo est ainsi transmis en boucle au téléviseur via le terminal.

1. Connecteur HDMI

Cette connexion permet de diffuser le signal vidéo en résolution HD vers votre TV equipped'une entrée HDMI. Cette connexion délivre le signal audio et video sur un seul câble.

1. USB

Permet de connecter un périphérique de stockage USB

1. Entrée extension infrarouge
2. Interrupteur de MARCHE/ARRET
3. Câble d'alimentation

2.3 Télécommande

Voir Fig. 3

Mise en marche/arrêt du terminal.

1. X

Coupe la sortie son du terminal.

1. 0-9

Contrôle des touches et changement de chaîne direct.

1. EPG

Affiche le guide des programmes sans menu.

1. TV/R

Bascule entre les modes TV et RADIO.

1. MENU

Affiche le menu principal.

1. SORTIE

Permet de quitter le menu ou sous-menu et annule la fonction en cours, le cas échéant.

Augmente/diminue le niveau sonore en l'absence de menu. Modifie les valeurs de réglage pour la rubrique de menu sélectionnée.

Change le programme pour le programme précédent/suivant en

Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des canaux.

1. VOL+/VOL-

Augmente/diminue le niveau du volume du terminal.

1. INFO

Affiche les informations sur le canal en cours.

1. AUDIO

Affiche la liste des langues audio disponibles pour le canal regardé.

1. CH + / CH

Change le programme pour le programme précédent/suivant en l'absence de menu.

15. RCL

Reviens au canal précédent.

1. PAUSE

Interrompt la sortie vidéo.

1. SOUS

Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.

18. TEXT	Affiche la page de télétexte, le cas échéant. Affiche la liste des langues de télétexte disponibles pour le canal en cours.
19. FAV	Affiche la liste des groupes de canaux.
20. SAT	Affiche la liste des satellites installés
21. V.F	Affiche le menu de sélection de résolution video
22. II	Démarre enregistrement «Pause live TV»
23. ↓	Retour à la piste précédente pendant la lecture
24. ↑	Passer à la piste suivante lors de la lecture
25. ●	Enregistre le programme de télévision sur le pérophérique de stockage connecté
26. ▲	Démarrer la lecture du fichier sélectionné dans le media player
27. ←	Retour rapide lors de la lecture
28. ➔	Avance rapide lors de la lecture
29. ■	Stop la lecture du fichier sélectionné dans le media player
30. ROUGE	Pour fonction télétexte et fonction spécifique dans le menu
31. VERTE	Pour fonction télétexte et fonction spécifique dans le menu
32. JAUNE	Pour fonction télétexte et fonction spécifique dans le menu
33. BLEUE	Pour fonction télétexte et fonction spécifique dans le menu

2.4 Installation des piles

Enlever le couvercle du compartiment de la télécommande et y insérer 2 piles AAA. Le schéma à l'intérieur du compartiment de la télécommande indique la manière correcte de placer les piles.

Les piles ne doivent pas être rechargées, court-circuitées, mélangées ou utilisées avec d'autres types de piles.

2.5 Utilisation de la télécommande

Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d'action pouvant aller jusqu'à 7 m du terminal avec un angle de 60 degrés au plus. La télécommande ne pourrait fonctionner si un obstacle se situe entre la TV et la télécommande.

Que la lumière du soleil ou toute autre source de lumière intense diminue la sensibilité de la télécommande.

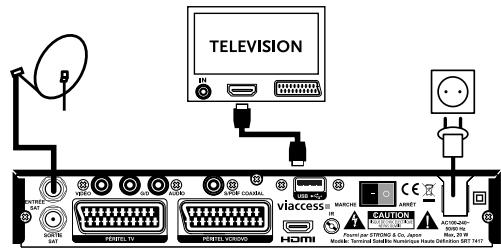

Branchement par câble HDMI

Voir Fig. 4

Connecter la sortie HDMI du terminal à l'entrée HDMI de la TV avec un câble HDMI.

Branchement avec un câble péritel ou RCA

Voir Fig. 5

Raccorder le connecteur TV Péritel situé à l'arrière du terminal au connecteur Péritel (entrée péritel) de votre téléviseur.

Brancher le connecteur péritel du terminal réservé au magnétoscope au connecteur SCART IN (entrée péritel) de votre magnétoscope (possibilité de connexion RCA également)

Si vous connectez votre terminal à un magnétoscope ou à un graveur de DVD, assurez-vous que votre terminal est bien connecté à la TV par câble Péritel ou RCA. Notre VCR ou graveur DVD ne recevra pas de signal vidéo si le terminal est connecté à la TV seulement par HDMI.

3.2 Branchement à l'amplificateur audio numérique

Voir Fig. 6

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur.

3.3 Raccordement de la parabole au terminal

Voir Fig. 7

Raccordement de la parabole à votre terminal

Votre parabole doit être dirigée sur le satellite Astra à 19.2 Est. Demandez à un revendeur d'orienter votre parabole sur ce satellite. Branchez un câble coaxial entre votre convertisseur LNB et le connecteur SAT IN de votre terminal.

Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur chaque entrée DiSEqC le satellite Astra 19.2°E est connecté.

Si vous connectez le terminal sur votre signal de réception existant — vérifiez sur quel connecteur DiSEqC cette année ASTRA 19.2 est connectée.

3.4 Connecter et utiliser l'extension IR

L'extension IR incluse vous permet de placer le terminal hors de vue (dans un meuble) tout en pouvant le contrôler. Branchez le connecteur de l'extension IR à l'arrière du terminal. Placez le capteur IR de manière à ce qu'il puisse recevoir le signal de la télécommande. Une fois l'emplacement du capteur IR choisi, retirez le film protecteur de l'adhésif à l'arrière du capteur, et collez-le en l'appuyant légèrement sur la surface où vous désirez le placer.

4.0 Première mise en MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise secteur électrique murale. Insérer la carte du service TNTSAT puce vers le haut (contact doré vers le haut).

Mettre le terminal en marche. L'assistant d'installation apparait à l'écran s'il s'agit de la première mise en marche.

Assurez-vous d'insérer une carte à puce valide. La liste des chaînes installées dépend de la carte à puce insérée.

Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Choix de la langue

Sélectionnez la langue d'affichage à l'aide des touches / et appuyez sur OK pour confirmer. Le menu ASSISTANT D'INSTALLATION s'affiche. Il vous indique quelles touches de fonction utiliser pendant l'installation. Après avoir lu les informations, cliquez sur OK pour continuer.

4.2 Préférences

Dans ce menu, vous pouvez choisir le format TV, le format de l'image et la langue des sous-titres et de l'audio. Une fois votre choix effectué, appuyez sur OK pour confirmer et continuer l'installation.

4.3 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite Astra à 19.2° Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionner l'entrée correspondante. Le cas échéant, régler progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes ou jaunes.

Essayer d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

Remarque:

Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite.

4.4 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminal cherche les chaînes correspondantes au bouquet de la carte à puce insérée.

4.5 Sélection de chaîne régionale

Lorsque le terminal a détecté et enregistré les chaînes disponibles par satellite correspondantes à votre carte à puce, il vous sera demandé de sélectionner vos chaîne régionale préférée à partir des bouquets de chaînes régionales disponibles. Le terminal affichera une liste de chaînes régionales disponibles pour chaque bouquet. Sélectionnez la chaîne régionale de votre choix à l'aide des touches / et appuyez sur OK pour confirmer. Vous devrez sélectionner vos chaîne régionale préférée pour chaque bouquet. Le programme régional de la chaîne sera le seul disponible lors du décrochage régional. Si vous souhaitez conserver la version nationale de la chaîne, sélectionnez la 1ère chaîne du bouquet. Vous pouvez modifier votre choix de chaîne régionale dans le menu Réglage système Chaîne régionale.

4.6 Sélectionnez le niveau de moralité adapté à vos enfants

Certains programmes diffusés ne sont pas destinés aux enfants. Sélectionnez un groupe d'âge depuis la liste affichée de façon à activer le verrouillage parental afin d'empêcher les enfants de visionner un programme qui n'est pas dans leur tranche d'âge.

4.7 Contrôle parental

Au terme de la première installation, vous devez rentrer et confirmer votre code PIN. Il n'est pas possible d'utiliser le code PIN "0000". Utilisez les touches numériques pour entrer le code PIN.

Une fois que toutes les étapes de l'installation ont été effectuées, le terminal se commutera sur la chaîne 1 de la liste. Une carte valide doit être insérée pour regarder les programmes cryptés.

5.0 MENU principal

Appuyer sur la touche MENU quand le menu est désactivé pour afficher le MENU PRINCIPAL

Les principaux réglages et fonctions de votre terminal se trouvent dans le Menu principal. Le menu principal compte 4 sous-menus : Chaînes, Installation, Préférences et Carte à puce. Sélectionner le sous-menu de votre choix à l'aide des touches ▲/▷.

5.1 Chaînes

Ce menu comporte 5 parties: Trier les chaînes, Éditer les favoris, Éditer les chaînes et Sélection régionale et explorateur de fichiers. À l'aide des touches ▲/▼ sélectionner le menu de votre choix et appuyez sur OK.

5.1.1 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie du service accessible grâce à votre carte à puce. Il est interdit à l'utilisateur de modifier l'ordre des chaînes disponibles par la carte à puce.

Le classement des canaux dans un groupe de préférences est autorisé pour tous les canaux FTA. Il est possible de trier les chaînes des autres satellites.

Choisir le canal à déplacer à l'aide des touches ▲/▼/◀/▶ ou entrer directement son numéro par les touches NUMÉRIQUES de la télécommande. Appuyez sur OK pour confirmer la sélection. Vous pouvez alors désirer le nouvel emplacement du canal à l'aide des touches ▲/▼/◀/▶ ou des touches NUMÉRIQUES de la télécommande. Appuyez sur OK pour confirmer la nouvelle position du canal.

Répétez l'opération pour tous les canaux que vous souhaitez déplacer.

Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter).

Remarque:

L'ordre des canaux n'est modifié que dans la liste sélectionnée. Changer l'ordre des canaux dans une liste ne modifie pas l'ordre des canaux d'une autre liste. Par exemple, changer l'ordre dans la liste "Tous les canaux" ne modifie pas celui de votre liste de préférences, et inversement.

5.1.2 Éditer les favoris

Accédez à ce menu pour établir la liste de vos canaux favoris.

Sélectionnez les canaux à l’aide des touches /.

Sélectionnez le groupe ou ajoutez le canal sélectionné à l'aide des touches

Appuyez sur OK pour sélectionner/désélectionner un canal dans la liste favoris de votre choix.

Pour renommer une liste de favoris, appuyez sur la touche ROUGE, Sélectionnez le groupe à renommer et appuyez sur OK. Le clavier s'affiche à l'écran. Pour effacer le nom du groupe, Sélectionnez le symbole Retour arrière (▲) et appuyez sur OK ou appuyez sur la touche ROUGE. Pour entrer un nouveau nom, sélectionnez les caractères avec les touches ▲/▼/◀/▶ et appuyez sur OK pour saisir le caractère sélectionné. Appuyez sur la touche BLEUE pour enregistrer le nouveau nom ou sur la touche EXIT pour ignorer les changements.

Appuyez sur les touches JAUNE ou BLEUE pour sauvegarder la ou les listes, appuyez sur EXIT pour annuler

5.1.3 Éditer les chaînes

Depuis ce menu, vous pouvez supprimer des canaux et verrouiller l'accès à certains canaux.

Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, sélectionnez-le et ré-appuyez sur la touche ROUGE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter).

Attention:

après appui sur ces touches, le ou les canaux sont supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche EXIT. Le message "Voulez-vous enregistrer les données ?" s'affiche. Appuyez sur EXIT pour annuler les changements ou sur OK pour les confirmer.

Remarque:

La fonction supprimer ne concerne pas les chaînes disponibles avec la carte à puce insérée. Vous ne pouvez supprimer que les canaux dont le nombre est supérieur à 1000.

Verrouillage

Cette fonction permet de bloquer l'accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votre choix. Les canaux verrouillés sont repérés par un symbole "cadenas". Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code PIN.

Le canal est verrouillé dans toutes les listes.

5.1.4 Sélection régionale

Ce menu vous permet de modifier votre choix de chaîne régionale. Le terminal affichera une liste de chaînes, qui proposent un dégroupage régional. À l'aide des touches ▲/▼ sélectionnez le bouquet de votre choix et appuyez sur OK pour confirmer, ensuite à l'aide des touches ▲/▼ sélectionnez la chaîne régionale de votre choix et appuyez sur OK pour confirmer. La chaîne nationale correspondante au bouquet de chaînes régionales est toujours la chaîne #1.

5.1.5 Explorateur de fichier

L'explorateur de fichier vous permet de lire les programmes préalablement enregistrés avec le terminal, de lire les fichiers MP3 et de regarder des photos.

Quand l'explorateur de fichier est actif, le nom de votre périphérique de stockage USB sera affiché à droite de la fenêtre. Appuyez sur OK ou pour accéder à votre périphérique de stockage USB. Les fichiers compatibles avec le terminal seront affichés.

Sélectionnez un fichier ou un dossier à l'aide des touches /. Appuyez sur OK pour commencer la lecture ou pour ouvrir le dossier sélectionné. Pour retourner au dossier parent appuyez sur EXIT ou «. Vous pouvez aussi ouvrir les fichiers marqués par 2 points “..” et appuyez sur OK.

Pour formater le périphérique de stockage USB, appuyez sur la touche JAUNE lorsque vous êtes sur le dossier racine. SVP notez que la fonction de formatage fonctionne uniquement avec les disques durs.

Avant de déconnecter votre périphérique de stockage USB, appuyez sur la touche VERTE pour «retirer votre périphérique de stockage USB en toute sécurité.»

Attention:

Le formatage supprimera toutes les données présentes sur le périphérique de stockage USB. SVP faites une sauvegarde de vos données au préalable si nécessaire.

Lecture des fichiers préalablement enregistrés

Tous les programmes enregistrés seront dans le dossier DVR de votre périphérique de stockage USB. Ouvrez ce dossier comme décrit ci-dessus et sélectionnez l'enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture, les fonctions disponibles sont:

II	Pause lecture. /reprise lecture
« et «	Avance et retour rapide
EXIT ou ■	Pour revenir à l'explorateur de fich

Regarder des photos

Votre terminal vous permet de regarder vos photos en diaporama, sélectionnez un dossier contenant des photos ; appuyez sur la touche JAUNE pour ouvrir les options de réglages du diaporama ; vous pouvez régler le mode de transition et la durée pour désactiver le diaporama, régalez la durée sur désactivé. Une fois tous les réglages effectués, appuyez sur la touche BLEUE pour sauvegarder les modifications et sortir du menu diaporama. Sélectionnez les photos souhaitées et appuyez sur OK. La rotation des photos peut se faire à l'aide des touches </> Appuyez sur EXIT pour revenir à l'explorateur de fichier.

Écouter des fichiers musiques MP3 music

Sélectionnez un fichier MP3 et appuyez sur OK pour commencer la lecture. Pendant la lecture, les fonctions suivantes sont disponibles:

Aller au morceau suivant.

Aller au morceau précédent.

Stop.

Pause / reprise

Pour modifier le mode "répéter", appuyez sur la touche ROUGE et sélectionnez le mode de votre choix. Appuyez sur la touche BLEUE pour confirmer et sauvegarder. Appuyez sur EXIT pour revenir sur le dossier racine de votre périphérique USB. Appuyez une nouvelle fois sur EXIT pour quitter l'explorateur de fichier.

L'explorateur de fichier nécessite un périphérique de stockage USB correctement formaté. La lecture des fichiers MP3 continuera tant que l'explorateur de fichier est actif, cela vous permet d'écouter de la musique tout en regardant des photos.

L'explorateur de fichier affichera les fichiers seulement si un périphérique de stockage USB correctement formaté est connecté au terminal.

5.2 Installation

Le menu Installation renferme les sous-menus suivants:
Installation rapide:	Permet de partager à jour rapidement la liste deschainsines disponibles par satellite avec la carte à puce insérée.
Réglage deschainsines:	Pour configurer leschainsines en clair d'Astra
Réglage LNB:	Permet de configurer la parabole.
Editor Satellites:	Permet de modifier les paramètres des satellites préinstallés et d'ajouter de nouveaux satellites.
Contrôle parental:	Permet de définir un code PIN et bloquer l'accès au menu et régler le niveau de moralité selon les codes CSA.
Réglages Usine:	Permet de réinitialiser le terminal tel qu'il était régé en sortie d'usine

5.2.1 Installation rapide

Sélectionnez et appuyez sur la touche OK afin d'entrer dans le menu.

La procédure d'installation rapide mettra à jour la liste des chaînes, bien que votre terminal vérifiera si des mises à jour de la liste de chaînes sont disponibles à chaque mise en route.

Ce menu permet deCHOISIR VOUE MODE d'installation.

Le mode individuel est réglé par défaut et doit être utilisé si le terminal est connecté à une antenne individuelle.

Si vous modifiez le mode d'installation - un message d'avertissement apparaitra pour confirmer la modification - toutes les chaînes installées seront supprimées.

Une fois le mode installation choisi, appuyez sur la touche ROUGE pour lancer l'installation.

5.2.2 Réglage des chaînes

Ce menu vous permet de configurer les chaînes en clair de différents satellites.

Satellite: Indique le nom du satellite

N° satellite: Indique le N° du satellite utilisé, habituellement celui-ci correspond au N° de sortie DiSEqC à laquelle le satellite est connecté. Vous pouvez modifier les paramètres LNB en appuyant sur la touche OK. Les différents réglages LNB sont décrits en détail au paragraphe 5.2.3 réglages LNB.

Transpondeur: Sélectionnez et appuyez sur OK. Une liste de transpondeurs s'affichera à droite de l'écran, en sélectionnant un transpondeur vous pouvez vérifier la force et la qualité du signal. Les transpondeurs de la liste sont prédéfinis.

Recherche réseaux: Vous permet d'activer la recherche sur réseau, cette fonction permet de s'assurer que la liste des transpondeurs s'est mise à jour en fonction des informations diffusées par le satellite.

Une fois tous les réglages effectués, vous pouvez commencer une recherche des chaînes.

Appuyez sur la touche ROUGE pour installer les chaînes en clair de tous les transpondeurs du satellite.

Votre terminal trouvera et installera seulement les chaînes en clair. L'installation des chaînes cryptées qui ne sont pas inclues dans le bouquet de votre opérateur est impossible.

5.2.3 Réglage LNB

Ce menu est destiné à configurer les paramètres de l'antenne.

N° satellite, Sélectionnez le N° de satellite pour la LNB que vous souhaitez régler.

Type LNB: À l'aide des touches / sélectionnez le type de LNB. Si vous désirez "personnalisé", vous devez entrer la valeur de l'oscillateur local dans le menu Fréquences OL. Fréquences OL: Cette rubrique n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisissez dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques. Bande 22 kHz: Cette rubrique n'est disponible que si le type de convertisseur sélectionné est autre que "universal". sélectionne automatiquement la bande en envoyant le signal de commande 22 kHz. Réglez sur ON pour que le terminal génère le signal de commande 22 kHz en continu, ou sur OFF pour désactiver le signal de commande.

LNB power: Sélectionnez contrôle automatiquement la polarisation. Réglez sur 13 ou 18V pour que le terminal alimente le convertisseur avec la puissance sélectionnée, ou sur OFF pour désactiver l'alimentation du convertisseur.

Type de switch: Pour sélectionner le type de commutateur présent sur votre réseau câble. Sélectionnez "Aucun" s'il n'y a pas de commutateur sur votre réseau.

Entrée du switch: Indiquez le numéro de l'entrée à laquelle est connecté le convertisseur.

Ce menu permet d'éditer les noms, les angles, les localisations et les transpondeurs des satellites ainsi que d'ajouter de nouveaux satellites.

Appuyez sur la touche ROUGE pour supprimer le satellite sélectionné.

Appuyez sur la touche VERTE pour opérer le satellite sélectionné.

Appuyez sur la touche JAUNE pour ajouter un nouveau satellite.

Les fonctions Editor satellite et Ajouter satellite sont identiques.

Nom:

Appuyez sur la touche OK pour éditer le nom du satellite. Un clavier apparaitra à l'écran. Sélectionnéz le symbole “retour” (Back space) et appuyez sur OK afin de supprimer le nom en cours. Entrez un nouveau nom à l'aide des touches ↓/▶ pour sélectionner les lettres et confirmer avec la touche OK. Sauvegardez les modifications en appuyant sur la touche BLEUE ou appuyez sur EXIT.

Position: Entrez la position orbitale du satellite à l'aide des touches numérotées de la télécommande.

Localisation: Sélectionnez EST ou OUEST à l'aide des touches

Pour éditer le tableau des transpondeurs – Sélectionnez satellite sur la touche et ensuite sélectionnez le transpondeur que vous souhaitez éditer

Dans la liste des transpondeurs:

Appuyez sur la touche ROUGE pour supprimer le transpondeur sélectionné.

Appuyez sur la touche VERTE pour éditer le transpondeur sélectionné.

Appuyez sur la touche JAUNE pour ajouter un transpondeur.

Sauvegardez en appuyant sur la touche BLEUE.

5.2.5 Contrôle parental

Dans ce menu, vous pouvez définir le niveau de moralité et activer/désactiver le verrouillage des menus et des chaînes et changer le code PIN du terminal.

Niveau de moralité:

Choisissez un groupe d'âges dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieurie selon le CSA à celle qui est autorisée dans le terminal, il faudra entre un code PIN avant de pouvoir acceder à l'émission en direct.

Verrouillage du menu:

Quand cette option est activée, vous devez entrer un code PIN pour pouvoir accéder aux fonctions du menu principal. Vous pouvez ainsi empêcher que d'autres personnes que vous-même changent les réglages du terminal.

Chaîne verrouillée:

Quand cette option est activée, vous devez entrer un code PIN pour pouvoir accéder à l'audio et à la video de canaux verrouillés (pour savoir comment verrouiller les chaînes, voir le point 5.1.3, Modifier les canaux). Lorsque cette option est désactivée, vous n'avez pas à entrer de code PIN pour pouvoir accéder à l'audio et à la video de canaux verrouillés.

Si vous souhaitez changer le code PIN, il faut entrer le code PIN actuel, ensuite le nouveau code PIN à deux reprises.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder et sur EXIT pour annuler.

5.2.6 Réglage usine

Efface tous les paramètres utilisés et les canaux installés. Le terminal redémarre avec le menu Assistant d'installation.

5.3 Préférences

Le menu Préférences est composé des sous-menus suivants:

Langues: Permet de changer la langue pour le Menu à l'écran (OSD), l'audio et les sous-titres

Sortie TV: Permet de régler les paramètres vidéo et audio du terminal selon votre TV

Programmateur: Permet de programmer le terminal. Effectue certaines actions automatiquement comme la mise en marche ou en veille à un moment souhaité.

Réglage de l'heure: Permet de régler l'heure et la date

Affichage OSD: Permet de régler la durée d'affichage de la bannière d'information affichée à l'écran et la transparence du Menu

System Info: Ce menu permet de consulter des informations sur le terminal.

5.3.1 Langues

Sélectionnez la langue du menu, de l'audio et des sous-titres.

Mettre en évidence la rubrique souhaitée à l'aide des touches ▲/▼/▲/▶ et appuyez sur OK pour confirmer.

5.3.2 Sorties TV

Déplacez le curseur sur la rubrique souhaitée à l'aide des touches / / pour sélectionner la norme selon votre TV.

TV Standard: PAL ou SECAM

Aspect : 4:3 ou 16:9

Format Vidéo: Lettre-box ou Pan Scan

Mode Péritel: Sélectionnez CVBS ou RGB si vous utilisez la sortie péritel. Il est recommandé de régler le terminal sur la position RGB pour obtenir une meilleure qualité d'image.

Digital Audio: Sélectionnez Auto (si vous avez connecté un amplificateur numérique ou votre TV avec Dolby Digital connectée via HDMI) ou PCM (si vous n'avez pas d'amplificateur numérique connecté ou que votre TV connectée via HDMI n'est pas compatible Dolby Digital)

Résolution HDMI : Sélectionnez la résolution supportée par votre TV. Si votre Terminal est relié à votre TV par câble HDMI.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.3 Programmateur

Vous pouvez programmer l'horloge pour que le terminal effectue certaines actions comme la mise en marche ou en veille.

Bloc programme : Le sélectionner à l'aide des touches /

Etat: Activez ou désactivez l'horloge sélectionnée à l'aide des touches

Lorsque l'horloge est activée, les autres options peuvent être sélectionnées.

Action: Vous avez le choix entre:

Le terminal se met en marche à la date et à l'heure indiquées.

Durée: Le terminal se met en marche à la date et à l'heure indiquées, diffuse la chaîne et s'arrête au bout de la durée programmée.

Enregistrer: Le terminal s'allumera à l'heure préalablement réglée, enregistrera la chaîne programmée, et s'arrêtera à l'heure réglée

Cycle: Vous pouvez définir le cycle de l'action définie en mode horloge (1 fois, quotidien ou hebdomadaire).

Date ou jour de début: Vous pouvez définir la date ou le jour de la semaine où débutera l'action programmée.

Appuyez sur OK pour afficher le calendrier ou les jours de la semaine.

Heure de début: Saisissez l'heure de début de l'action à l'aide des touches numériques.

Durée: À l'aide des touches numériques, entrez la durée de visionnage de la chaîne quand le mode Horloge est réglé sur «Durée».

Nom du canal:

Appuyez sur la touche OK pour afficher la liste des canaux et à l'aide des touches de navigation, sélectionnez le canal à afficher lors du déclenchement programme du terminal. Vous pouvez choisir entre télé et radio à l'aide de la touche TV/R.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.4 Réglage heures

Auto Power OFF:

Cette fonction commutera le terminal en mode veille lorsque le terminal n'aura reçu aucune commande pendant une période déterminée.

Quand la fonction est réglée sur OFF, elle est désactivée. SVP, régalez la durée après laquelle le terminal commutera automatiquement en veille ou sélectionnez OFF pour désactiver la fonction.

Si l'organisme de radiodiffusion vous fournit le GMT, vous pouvez l'utiliser pour régler l'heure, ou bien le faire par vous-même. Si l'utilisation du GMT est sur ON et le fuseau horaire sur AUTO, l'heure est réglée automatiquement et votre terminal adoptera automatiquement les heures d'été et d'hiver. Si le fuseau horaire n'est pas sur GMT, vous devez définir le décalage par rapport au GMT et définir manuellement ON ou OFF pour l'heure d'été.

Si l'utilisation du GMT est sur OFF, les rubriques Réglage de la date et Réglage de l'heure s'affichent pour que vous puissiez régler la date et l'heure manuellement.

Remarque:

Lorsque l'utilisation du GMT est sur OFF, le réglage de la date et de l'heure disparaît en cas de coupure de l'alimentation secteur du terminal, et vous devez les régler à nouveau.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.5 Affichage de l'osd

Réglez la durée de la bannière d'information (le temps d'affichage de la bannière à l'écran) et le niveau de transparence du menu, déplacez le curseur sur la rubrique souhaitée à l'aide des touches / / / et confirmez par OK.

5.4 Carte à puce

Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l'activation des droits de la carte, régler le niveau de moralité et le code PIN.

Niveau de moralité:

Un certain contenu de programme n'est pas prévu pour des enfants.

Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple, vous avez un enfant de 6 ans ; dans ce cas, vous devez choisir 3 comme niveau de moralité. Si vous êtes à 10 ans - choisissez 7 comme niveau de moralité.

Boîte de message:

Dans ce menu vous pouvez lire les messages qui sont envoyés par l'opérateur.

Modifier le code PIN:

Permet de modifier le code PIN de la carte. Il faut saisir le code existant (ancien), puis entrer et confirmer le nouveau.

Consultation des droits:

Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.

Identification STB:

L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'appel. Vous pouvez obtenir l'adresse unique de votre carte, la version du système inclus par Viaccess, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

Remarque:

Le code Pin de la carte peut être différent de celui du terminal. Dans le menu Carte à puce, vous devez utiliser le code de la carte.

6.0 Mise à jour automatique de la LISTE des CANAUX

Pour toujours avoir les dernières chaînes proposées, votre terminal peut mettre automatiquement à jour la liste des chaînes disponibles grâce à votre carte à puce lors du passage de la veille au mode marche.

Le cas échéant, le terminal vous demande de confirmer la mise à jour, vous devez confirmer la mise à jour.

7.1 Guide des programmes (EPG)

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion ; le guide peut donc ne pas être disponible pour toutes les chaînes.

En mode visualisation, appuyez sur le bouton EPG, le menu d'EPG apparaitra.

L'écran se divise en 3 parties principales : sur le côté gauche, vous trouvez la liste des chaînes, sur le côté droit - la liste des programmes et en partie inférieure un texte qui fournit une description courte, ainsi que l'heure de début et de fin du programme.

Choisir la chaîne dans la liste à l'aide des touches ▲/▼.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches ▲/▼.

Liste des programmes

Choisir le programme à l'aide des touches △ / ▽.

Sélectionner le jour suivant/précédent du programme à l'aide des touches ROUGE/VERTE.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches

La touche JAUNE permet d'afficher davantage d'informations sur l'émission.

Programmez l'horloge pour le programme sélectionné à l'aide de la touche BLEUE.

Dans les détails du programme

Faire défiler les informations à l'aide des touches ▲/▼.

Pour revenir à la liste des programmes, appuyez sur Exit.

7.2 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le numéro de canal et le nom de l'émission en cours, le programme et sa date d'échéance ainsi que son niveau de moralité. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de Préférences sous menu Affichage de l'OSD.

Pour afficher la bannière d'information, appuyer sur INFO.

La bannière de zapping renseigne également sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l'existence du son numérique.

7.3 Liste des chaînes

Pour appeler à l'écran la liste des canaux en cours, appuyer sur OK en mode visualisation.

Sélectionnez le canal à l'aide des touches / / / et appuyer sur OK pour passer en mode Visualisation plein écran.

Tri alphabétique rapide

Appuyer sur la touche ROUGE (tri) pour trier les canaux dans l'ordre alphabétique. L'alphabet s'affiche sur la droite. Sélectionnez la première lecture de la chaîne recherche et appuyer sur OK.

7.4 Sélection de la langue audio

Appuyez sur la touche AUDIO de la télécommande.

À l'aide des touches /, sélectionnez dans la liste la langue souhaitée pour le son. À l'aide des touches /, sélectionnez la voie pour le son : gauche, droite ou stéréo. Appuyer sur OK pour confirmer la sélection.

7.5 Fonction télétexte

En mode Visualisation des chaînes, appuyez sur la touche TEXT. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste.

7.6 Fonction sous-titrage

En mode Visualisation des chaînes, appuyez sur la touche SOUS-TITRE. La liste des langues de sous-titrage disponibles s'affiche à l'écran.

Après sélection de la langue, apparaitra l'information additionnelle montrée comme N, HH, DVB.

N signifie des sous-titres pour les personnes ayant une audition normale

HH signifie des sous-titres pour les personnes sourdes ou ayant une audition faible

DVB signifie des sous-titres en format numérique. Ce type de sous-titres affiché sur l'écran utilise une police facilement lisible.

Décider la langue à l'aide des touches «/» et confirmer par OK. Pour désactiver le sous-titrage, choisir OFF dans la liste de langues.

7.7 Format video

Appuyez sur la touche VF de la télécommande.

À l'aide des touches, sélectionnez la rubrique que vous pouvez modifier

Mode de sortie HD (résolution) ; Aspect ; Format Video

À l'aide des touches △ / ▽, sélectionner votre choix. Appuyer sur OK pour confirmer la sélection.

8.1 Enregistrement instantané

Votre nouveau terminal permet d'effectuer des enregistrements instantanés du programme que vous regardez, appuyez simplement sur ● pour démarrer l'enregistrement. Pour entrer la durée souhaitée de l'enregistrement, appuyez sur ● une nouvelle fois et utilisez les touches 0~9 pour rentrer la durée d'enregistrement souhaitée. Pendant l'enregistrement, une bannière indiquant le temps d'enregistrement écoulé sera affichée en haut à droite de l'écran. Pour arrêter l'enregistrement, appuyez sur la touche ■.

8.2 Enregistrement pause live TV

Votre nouveau terminal permet d'effectuer des enregistrements «Pause live TV». Pour démarrer la fonction Pause live TV, appuyer sur la touche II. La vidéo sera en pause et le son sera coupé. Pour reprendre le programme là où vous l'avez laissé, appuyez de nouveau sur II.

8.4 Enregistrement via EPG (voir 7.1)

SVP connectez une clef USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD un périhérique de stockage «haute vitesse» est nécessaire.

9.0 Dépannage

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les LED de la façon ne s'allument pas.	Le cordon d'alimentation n'est pas branché.L'interrupteur de la face arrêté est en position OFF.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.Vérifiez que l'interrupteur de la face arrrière est en position ON.
Pas d'image ou de son.	Mauvais branchement de la sortie Audio/Viséo du terminal au téléviseur.	Branchez correctement la sortie A/V du terminal au téléviseur.
	Son coupé.	Appuyez sur la touche SOURDINE.
	TV hors tension.	Allumez le téléviseur.
Pas d'image.	Le terminal ne recoit pas de signal.	Vérifiez le cable d'antenne; le replacer ou resserrez sa connexion au terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu Installation, régler correctement les valeurs des paramètres du tuner.
	Mauvais orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande, ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les replacer.

Tuner

Plage de fréquences d'entrée: 950 ~ 2150 MHz

Niveau d’entrée RF: -65 ~ -25 dBm

Impédance de signal d'entrée: 75 Ohms +/- 5 %

Puissance convertisseur: 13/18 V cc, 400 mA maxi, protégé contre les surcharges

Débit de symboles d'entrée: 2~45 Ms/s

Signaux SCPC & MCPC des satellites à bande Ku

Sortie vidéo

Débit d'entrée: 60 Mbits/s maxi

Résolution vidéo SD: 720 x 576i

Résolution vidéo HD: 1920 x 1080i; 1280 x 720p

Format : 4:3, 16:9

Aspect conversion: Lettre Box, Pan&Scan

Sortie audio

Vitesse d'échantillonnage: 32, 44,1, 48 kHz

Modes audio: stéréo, mono

Système et mémoire

Processeur: STi7111 @ 450 MHz

2 péritel TV (RGB, CVBS) / magnétoscope (CVBS)

3 RCA (Vidéo, Audio gauche & droite)

1 HDMI v1.3C (avec HDCP)

USB 2.0 Port

S/PDIF: sortie coaxiale

Interrupteur séparé

Interface USB

USB 2.0 Grande vitesse

Connecteur type A

Charge à 5 V / 500 mA (maximale)

Caractéristiques générales

Alimentation: 100 - 240 V CA 50/60 Hz

Consommation: 20 W max, typ. 11 W

Consommation en veille: 2.00 W

Température de fonctionnement: 0 \sim +40^{\circ} \mathrm{C}

Température de stockage: -30 ~ +80 °C

Humidité: 10% 85% d'humidité relative, sans condensation

Dimensions (LxPxH), en mm: 260 × 210 × 45

Poids: 1.088 kg

Le produit est conforme aux exigences de base et aux autres dispositions et directives applicables.

2004/108/EC et 73/23/EC, RoHS 2002/95/EC

Le terminal est conforme à la norme EN 60065.

Sujet à modification. En conséquence de la recherche et du développement continu, les spécifications techniques, le design et l'apparence du produit peuvent changer. ASTRA est une marque déposée de SES sur des autres clients. Le design et la réalisation de la production ne constituent pas le rapport entre les marques ou du marketing enregistrées apparentant à HDMI Licensing LLC aux États-Unis et dans les autres pays. Tous les autres produits ou marques sont des marques déposées de leurs propriétaires respectifs.

STRONG 2013. Tous droits réservés.

Utilisation d'un décodeur et d’une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

www. tntsat tv

www.canalready.fr

wwwstrong.tv
