SRT 7400 - Récepteur satellite STRONG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur satellite numérique
Caractéristiques techniques principales	Compatible avec les normes DVB-S2, supporte les résolutions jusqu'à 1080p
Alimentation électrique	Alimentation externe 12V
Dimensions approximatives	250 mm x 180 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des antennes satellites et décodeurs
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V DC
Puissance	Consommation maximale de 15W
Fonctions principales	Enregistrement de programmes, lecture multimédia, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter le service client pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - SRT 7400 STRONG

Comment réinitialiser le STRONG SRT 7400 ?

Pour réinitialiser le STRONG SRT 7400, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume.

Pourquoi mon STRONG SRT 7400 ne capte-t-il pas les chaînes ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également si une recherche de chaînes a été effectuée dans le menu des paramètres.

Comment mettre à jour le logiciel du STRONG SRT 7400 ?

Pour mettre à jour le logiciel, allez dans le menu 'Réglages', sélectionnez 'Mise à jour du système' et suivez les instructions pour rechercher les mises à jour disponibles.

Que faire si l'image est pixelisée ou saccadée ?

Vérifiez la connexion de l'antenne et la qualité du signal. Essayez de repositionner l'antenne pour améliorer la réception. Vous pouvez également redémarrer l'appareil.

Comment changer la langue de l'interface ?

Pour changer la langue, allez dans le menu 'Réglages', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Mon STRONG SRT 7400 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation si possible.

Comment enregistrer une émission sur le STRONG SRT 7400 ?

Pour enregistrer une émission, sélectionnez l'émission dans le guide TV et appuyez sur le bouton 'Enregistrer' de la télécommande. Assurez-vous qu'un périphérique de stockage est connecté.

Comment accéder aux paramètres de parentalité ?

Allez dans le menu 'Réglages', sélectionnez 'Contrôle parental' et entrez le code PIN pour configurer les restrictions d'âge.

MODE D'EMPLOI SRT 7400 STRONG

Manuel d'utilisation

Terminal satellite numérique SRT 7400

Nous vous remercions d'avoir acheté un terminal STRONG SRT 7400.

Le terminal STRONG SRT 7400 est garanti 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notées en page 2 du manuel.

Si vous rencontrez des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veuillez contacter SFS au 0826 029 928 de 9h à 18h (côté de l'emploi: 0,14 € par minute). Une assistance répondra à vos questions.

Si l'assistance téléphonique détermine la défectuosité du produit, SFS vous communiquera la procédure à suivre. Vous pourrez retourner votre appareil, avec la carte Viaccess d'origine et la télécommande, directement à SFS. Un numéro de retour vous sera communiqué. Vous pourrez également rapporter votre appareil, avec la carte Viaccess d'origine et la télécommande, dans le magasin où vous l'avez acheté. Le magasin contactera SFS.

SFS

ZAC «Les Léchères»

199 rue du Nant

74460 Marnaz

Figure 3

Figure 5

Figure 6

Figure 7

Figure 8

1.0 Introduction

1.1 Consignes de sécurité 2 1.2 Stockage 2 1.3 Installation de l'appareil 2 1.4 Caractéristiques & Accessoires 2

2.0 Votre terminal

2.1 Façade 3 2.2 Face arrière 3 2.3 Télécommande 4

3.0 Branchements

3.1 Branchement TV & Magnétoscope 4 3.2 Branchement à l'amplificateur audio numérique 5 3.3 Raccordement de la parabole 5

4.0 Première mise en MARCHE

4.1 Choix de la langue 5 4.2 Préférences 5 4.3 Réglement de l'antenne 5 4.4 Processus d'installation 5 4.5 Sélection de chaîne régionale 5 4.6. Sélectionnez le niveau de moralité adapté à vos enfants 5 4.7. Contrôle parental 6

5.0 MENU principal

5.1 Chaînes 6 5.2 Installation 7 5.3 Préférences 8 5.4 Carte à puce 9

7.0 Pour regarder la télé ou écouter la RADIO

7.1 Guide des programmes (EPG) 10 7.2 Bannières de zapping et d'information 10 7.3 Liste des chaînes 10 7.4 Sélection de la langue audio 10 7.5 Fonction télétexte 10 7.6 Fonction sous-titrage 10 7.7 Format vidéo 11 10 10 10 10 10 10 11

A.1 Dépannage

10 11 11

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL:

Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstruer les ouïes d'aération.

NE PAS EXPOSER LE TERMINAL ET SES ACCESSOIRES:

Aux rayons solaires directs, à la chaleur d'un appareil de chauffage, à la pluie ou à une forte humidité, à des importantes vibrations ou à des chocs qui pourraient l'endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. - Ne pas utiliser de cordon d'alimentation endommagé; vous pourriez provoquer un incendie ou vous électrocutez. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d'électrocution. - Ne jamais ouvrir le capot. L'intérieur de l'appareil abrite des tensions élevées qui peuvent présenter des risques de choc électrique. La garantie est annulée si l'appareil est ouvert. Si l'appareil est inutilisé pendant une longue période, le débrancher du secteur. - Ne pas nettoyer l'appareil avec de l'alcool ni du détergent ammoniaque. Le cas échéant, nettoyer l'appareil avec un chiffon doux et propre humidifié d'eau savonnée après l'avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d'accident ou de choc électrique. - Ne rien poser sur le dessus de l'appareil pour ne pas obstruer les ouïes d'aération et provoquer des surchauffes des composants.

Consignes de sécurité

• Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie.
• Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement. N'utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Vérifier que l'alimentation secteur correspond à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

1.2 Stockage

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifiez qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou le retourner dans le cadre de la garantie, remettez-le dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous pouvez néanmoins l'installer vous-même, procédez comme suit:

Munissez-vous de la notice d'utilisation de votre téléviseur et de votre ANTENNE. Vérifiez que les connexions et les éléments extérieurs sont en bon état.

Cette notice vous explique en détail comment installer et utiliser suive Terminal. Les symboles utilisés sont les suivants:

MENU

Allerà

ATTENTION Signale une mise en garde.

Conseils Signale une information importante ou utile.

Fait référence à une touche de la télécommande ou du terminal. (Caractères gras)

Fait référence à une rubrique du menu affiché. (Caractères italiques)

1.4 Caractéristiques & accessoires

Réglage rapide en moins d'une minute des chaînes de votre opérateur Lecteur de carte Viaccess TNTSAT compatible « CANAL READY » intégré Permet la réception des chaînes en hautes définition Accès à la majorité des programmes télé et radio disponibles en clair sur ASTRA 19.2E ■ Assistance à la première installation. Supporte la numérotation logique des canaux fournie par le diffuseur ■ Mémorisation de 4 000 chaînes au maximum 4 listes de préférences pour les programmes radio et TV.

■ Affichage du numéro de canal ou de l'heure. - Changement rapide de chaîne : sélection par la première lecture du nom de la chaîne. Sortie HDMI 1080i, 720p ou 526p. Rappel de la dernière chaîne visionnée au démarrage. Télétexte par OSD & VBI. Support pistes audio et sous-titrage DVB entièrement multilingue. 8 programmateurs d'enregistrement et/ou horloge de mise en veille. 3 modes (1 fois, quotidien, hebdomadaire). Excellente qualité audio et vidéo. - Son numérique par sortie coaxiale (S/PDIF). - Verrouillage parental pour les fonctions du menu, contrôle parental pour le contenu. Guide électronique des programmes (EPG) pour obtenir des informations sur le programme en cours/suivant et sur les émissions à l'écran pendant les 7 prochains jours. Fonction d'affichage à l'écran (OSD) en français et en anglais. Évolutif : Mise à jour du logiciel par satellite (OTA). - Barre d'intensité du signal pour répéteurs numériques. DiSEqC 1.0 supporté. - Télécommande conviviale avec touches de couleur. - Faible consommation. Interrupteur séparé. Connecteurs : SAT IN, SAT OUT, 1 sortie HDMI, sorties YUV (Y, Pb, Pr), 1 Péritel TV (RGB/CVBS), 1 Péritel DVD/magnétoscope (CVBS), S/PDIF, 3 RCA (Audio L & R, Video), interrupteur.

Notice d'utilisation 1 télécommande 2x piles (type AAA) 1 x La carte TNTSAT

Remarque:

Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d'un autre type.

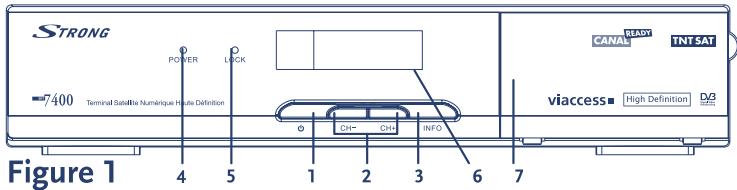

2.1 Façade

Voir Fig. 1

1. Touche de marche/arrêt
2. Touches canal +/-
3. Touche Info
4. VOYANT MODE

Permet d'afficher la bannière d'information sur le programme en cours

Unvoyant ROUGE indique que le terminal est en mode VEILLE.

Voyant VERT indique que le terminal est en MARCHE.

1. Voyant de verrouillage signal, s'allume quand le signal est verrouillé
2. Afficheur à 4 caractères

En mode MARCHE, numéro du canal sélectionné.

1. Fente pour carte à puce

Introduire la carte contacts dorés vers le bas pour avoir accès aux chaînes cryptées.

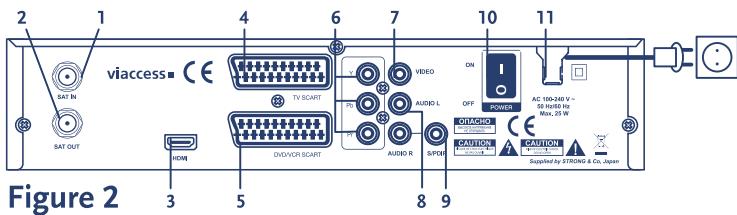

2.2 Face arrière

Voir Fig. 2

1. SAT IN

Permet de raccorder le câble coaxial du convertisseur de fréquences de la parabole.

1. SAT OUT

Permet de connecter un autre terminal (analogue ou numérique).

1. Connecteur HDMI

Cette connexion permet de diffuser le signal vidéo en résolution HD vers votre TV équipé d'une entrée HDMI. Cette connexion délivre le signal audio et vidéo sur un seul câble.

1. Connecteur TV péritel

Permet de relier votre terminal à votre téléviseur avec un câble péritel. Permet de relier votre terminal à votre magnétoscope avec un câble péritel. Le signal vidéo va ainsi être transmis en boucle au téléviseur via le terminal.

1. Connecteur VCR péritel

Cette sortie fournit une résolution standard, connecter cette sortie à la sortie correspondante de votre TV en respectant le code couleur.

Sortie Vidéo YUV

Permet de relier votre terminal à votre téléviseur par un câble RCA.

1. Connecteur vidéo RCA

8. Connecteurs audio (gauche (l) et droit (r)) RCA

Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogue par un câble RCA. La fiche rouge correspond au canal audio gauche, et la fiche blanche au canal droit.

9. Sortie audio numérique s/pdif

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

10. Interrupteur de marche/arret

Votre terminal fonctionne avec une alimentation de 90 240V CA (auto-réglable), 50 / 60Hz± 5%. Vérifiez que votre alimentation secteur répond à ces caractéristiques avant de brancher votre terminal dans la prise murale.

2.3 Télécommande

Voir Fig. 3

1.	Coupe la sortie son du terminal.
2.	Mise en marche/arrêt du terminal.
3.	Augmente/diminue le niveau du volume du terminal.
4.	Affiche le menu principal.
5.	Passage du mode TV au mode AV.
6.	Affiche la liste des langues audio disponibles pour le canal regardé.
7.	Affiche les informations sur le canal en cours.
8.	Change le programme pour le programme précédent/suivant en l'absence de menu.
9.	Permet de quitter le menu ou sous-menùr et annule la fonction en cours, le cas échéant.
10.	Augmente/diminue le niveau sonore en l'absence de menu. Modifie les valeurs de réglage pour la rubrique de menu sélectionnée.
11.	Change le programme pour le programme précédent/suivant en l'absence de menu. Dans un menu, déplace le curseur vers le haut/le bas.
12.	Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des canaux.
13.	Revent au canal précédent.
14.	Interrompt la sortie video.
15.	Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.
16.	Affiche la page de télétexte, le cas échéant.
	Affiche la liste des langues de télétexte disponibles pour le canal en cours.
17.	Affiche la liste des groupes de canaux.
18.	Bascule entre les modes TV et RADIO.
19.	Affiche le guide des programmes sans menu.
20.	Contrôle des touches et changement de chaîne direct.
21.	Affiche la liste des formats sorties video
22.	Sans fonction.

3.1 Branchement TV & magnétoscope

Pour profiter pleinement de vos chaînes TV HD, nous vous conseillons d'utiliser les connexions HDMI ou YUV. Branchement par câble HDMI (Fig. 4)

Connectez la sortie HDMI du terminal à l'entrée HDMI de la TV avec un câble HDMI

Branchement sortie YUV (fig. 5)

1. Utiliser un câble 2 x 3 fiches RCA (Vert, Bleu, Rouge)
2. Connecter la sortie YUV de votre terminal à l'entrée YUV de votre TV avec un cable RCA en respectant les couleurs (Y: Vert; Pb: Bleu; Pr: Rouge)

Branchement avec un câble péritel (fig. 6)

Raccorder le connecteur TV Péritel situé à l'arrière du terminal au connecteur Péritel (entrée péritel) de votre téléviseur. Brancher le connecteur péritel du terminal réservé au magnétoscope au connecteur SCART IN (entrée péritel) de leur magnétoscope. (possibilité de connexion RCA également)

Si vous connectez votre terminal à un magnétoscope ou à un graveur de DVD, assurez-vous que leur terminal est bien connecté à la TV par câble Péritel ou RCA. Votre magnétoscope ou graveur DVD ne recevra pas de signal vidéo si le terminal est connecté à la TV seulement par HDMI ou YUV.

3.2 Branchement à l'amplificateur audio numérique

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre ampli. (Fig. 7)

3.3 Raccordement de la parabole

Raccordement de la parabole à votre terminal (Fig. 8)

Votre parabole doit être dirigée sur le satellite ASTRA à 19.2 Est. Demandez à un revendeur d'orienter votre parabole sur ce satellite. Brancher un câble coaxial entre votre convertisseur LNB et le connecteur SAT IN de votre terminal.

Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur chaque entrée DiSEqC si le satellite ASTRA 19.2°E est connecté.

Si vous connectez le terminal sur votre signal de réception existant – vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

4.0 Première mise en MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise secteur électrique murale.

Mettez le terminal en marche. L'assistant d'installation apparait à l'écran s'il s'agit de la première mise en marche.

Assurez-vous d'insérer une carte à puce valide. La liste des chaînes installées dépend de la carte à puce insérée.

Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Choix de la langue

Sélectionnez la langue d'affichage à l'aide des touches ▲▼ et appuyez sur OK pour confirmer. Le menu ASSISTANT D'INSTALLATION s'affiche. Il vous indique quelques touches de fonction utiliser pendant l'installation. Àproc avoir lu les informations, cliquez sur OK pour continuer.

4.2 Préférences

Dans ce menu, vous pouvez choisir le format TV, le format de l'image et la langue des sous-titres et de l'audio. Une fois votre choix effectué, appuyez sur OK pour confirmer et continuer l'installation.

4.3 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite ASTRA Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionner l'entrée correspondante. Le cas échéant, régler progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes ou jaunes.

Essayer d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

Remarque: Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite.

4.4 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminal cherche les chaînes correspondantes au bouquet de la carte à puce insérée.

4.5 Sélection de chaîne régionale

Lorsque le terminal a détecté et enregistré les chaînes disponibles par satellite correspondantes à votre carte à puce, il vous sera demandé de sélectionner cette chaîne régionale préférente à partir des bouquets de chaînes régionales disponibles. Le terminal affichera une liste de chaînes régionales disponibles pour chaque bouquet. Sélectionnez la chaîne régionale de votre choix à l'aide des touches ▲▼ et appuyez sur OK pour confirmer. Vous devrez sélectionner cette chaîne régionale préférente pour chaque bouquet. Le programme régional de la chaîne sera le seul disponible lors du décrochage régional. Si vous souhaitez conserver la version nationale de la chaîne, sélectionnez la 1ère chaîne du bouquet. Vous pouvez modifier votre choix de chaîne régionale dans le menu "réglage système" «chaîne régionale»

4.6. Sélectionnez le niveau de moralité adapté à vos enfants

Certains programmes diffusés ne sont pas destinés aux enfants. Sélectionnez un groupe d'âge depuis la liste affichée de façon à activer le verrouillage parental afin d'empêcher les enfants de visionner un programme qui n'est pas dans leur tranche d'âge.

4.7. Contrôle parental

Au terme de la première installation, vous devez rentrer et confirmer votre code PIN. Il n'est pas possible d'utiliser le code PIN "0000". Utilisez les touches Numériques pour entrer le code PIN.

Une fois que toutes les étapes de l'installation ont été effectuées, le terminal se commutera sur la chaîne 1 de la liste. Une carte valide doit être insérée pour regarder les programmes cryptés.

5.0 MENU principal

Appuyer sur la touche MENU quand le menu est déactivé pour afficher le MENU PRINCIPAL. Les principaux réglages et fonctions de cette terminal se trouvent dans le Menu principal. Le menu principal compte 4 sous-menus: "Chaines", "Installation", "Préférences" et "Carte à puce". Sélectionner le sous-menu de votre choix à l'aide des touches.

5.1 Chaînes

Ce menu compte 4 parties : "Trier les chaînes", "Éditer les favoris", "Éditer les chaînes" et "Sélection régionale". À l'aide des touches ▲▼, sélectionner le menu de votre choix et appuyez sur OK.

5.1.1 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie du service accessible grâce à votre carte à puce. Il est interdit d'utiliser cette fonction pour modifier l'ordre des chaînes disponibles par la carte à puce.

Le classement des canaux dans un groupe de préférences est autorisé pour tous les canaux FTA.

Choisir le canal à déplacer à l'aide des touches ▲▼ ou entre directement son numéro par les touches Numériques de la télécommande. Appuyez sur OK pour confirmer la sélection. Vous pouvez alors désirer le nouvel emplacement du canal à l'aide des touches ▲▼ ou des touches Numériques de la télécommande. Appuyez sur OK pour confirmer la nouvelle position du canal. Répétez l'opération pour tous les canaux que vous souhaitez déplacer. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (Enregister) ou BLEUE (Sauvegarder et quitter).

Remarque:

L'ordre des canaux n'est modifié que dans la liste sélectionnée. Changer l'ordre des canaux dans une liste ne modifie pas l'ordre des canaux d'une autre liste. Par exemple, changer l'ordre dans la liste "Tous les canaux" ne modifiera pas celui de cette liste de préférences, et inversement.

Accédez à ce menu pour établir la liste de vos canaux favoris.

Sélectionnez les canaux à l'aide des touches ▲▼.

Sélectionnez le groupe ou ajoutez le canal sélectionné à l'aide des touches

Appuyez sur OK pour sélectionner/désélectionner un canal dans la liste favoris de votre choix.

Pour renommer une liste de favoris, appuyez sur la touche ROUGE, sélectionnez le groupe à renommer et appuyez sur OK. Le clavier s'affiche à l'écran. Pour effacer le nom du groupe, sélectionnez le symbole Retour arrière («) et appuyez sur OK ou appuyez sur la touche ROUGE. Pour entrer un nouveau nom, sélectionnez les caractères avec les touches ▲▲▼ et appuyez sur OK pour saisir le caractère sélectionné. Appuyez sur la touche BLEUE pour enregistrer le nouveau nom ou sur la touche EXIT pour ignorer les changements.

Appuyez sur les touches JAUNE ou BLEUE pour sauvegarder la ou les listes, appuyez sur EXIT pour annuler

5.1.3 Éditer les chaînes

Depuis ce menu, vous pouvez supprimer des canaux et verrouiller l'accès à certains canaux.

Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, Sélectionnez le et ré-appuyez sur la touche ROGE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche JAUNE (Enregister) ou BLEUE (Aauvegarder et quitter).

Attention:

Après appui sur ces touches, le ou les canaux sont supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche EXIT. Le message "Voulez-vous enregistrer les données?" s'affiche. Appuyez sur EXIT pour annuler les changements ou sur OK pour les confirmer.

Remarque : la fonction supprimer ne concerne pas les chaînes disponibles avec la carte à puce insérée. Vous ne pouvez supprimer que les canaux dont le numéro est supérieur à 1000.

Verrouillage

Cette fonction permet de bloquer l'accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votre choix. Les canaux verrouillés sont repérés par un symbole "cadenas". Pour pouvoir regarder une

chaîne verrouillée, vous devrez saisir votre code PIN.

Le canal est verrouillé dans toutes les listes.

5.1.4 Sélection régionale

Ce menu vous permet de modifier votre choix de chaine régionale. Le terminal affichera une liste de chaines, qui proposent un dégroupage régional. A l'aide des touches sélectionnez le bouquet de votre choix et appuyez sur OK pour confirmer, ensuite à l'aide des touches sélectionnez la chaine régionale de votre choix et appuyez sur OK pour confirmer. La chaine nationale correspondante au bouquet de chaines régionales est toujours la chaine #1.

5.2 Installation

Le menu Installation renferme les sous-menus suivants :

«Installation rapide»	permét demettre à jourrapidément l’assignéesdisponiblespar satellte aveclacarte àpuceinsérée.
«Réglage des chaînes»	pourconfigurerles chaînesen clair d'ASTRA
«Réglage LNB»	permét deconfigurerla parabole.
«Contrôle parental»	permét définiour code PIN etbloquer l'accès au menu et régler le niveau de moralitéselon les codes CSA.
«Réglages Usine»	permét de réinitialiserle terminal tel qu'il était régélen sortie d'usine

5.2.1 Installation rapide

Choisissez ce menu pour permettre à jour automatiquement la liste des chaînes disponibles par satellite avec la carte à puce.

5.2.2 Réglage des chaînes

Ce menu vous permet de configurer les chaînes en clair de satellite en différents modes.

Satellite: indiquer le nom du satellite.

Type convertisseur: Indique le type de convertisseur de fréquence utilisé. Pour changer les paramètres du convertisseur, appuyez sur OK après avoir mis en évidence cette rubrique. Pour plus de détails sur la configuration des convertisseurs, (voir règle LNB 5.2.3) Répéteur: mettre en évidence la rubrique et appuyer sur OK. La liste des répéteurs s'affiche sur la droite de l'écran. Vous pouvez utiliser un répéteur pour vérifier la puissance et la qualité de réception du signal. La liste des répéteurs renferme les dispositifs prédéfinis.

Tous les paramètres étant configurés, vous pouvez commencer la recherche de canaux.

Appuyez sur la touche ROUGE pour configurer les chaînes en clair de tous les transpondeurs du satellite.

Remarque:

Pendant la recherche de canaux, le terminal ne trouve et n'enregistre que les canaux en clair. La configuration de canaux cryptés ne figurant pas sur l'offre accessible grâce à la carte à puce est impossible.

5.2.3 Réglage LNB

Ce menu est destiné à configurer les paramètres de l'antenne.

«Type convertisseur»: Sélectionnez le type de convertisseur à l'aide des touches. Si vous désisissez le type "personnalisé", vous devez entrer dans la rubrique «Fréquences Basse» la fréquence de l'oscillateur local. «Fréquences Basse»: cette rubrique n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisissez dans la fenêtre qui apparait la valeur souhaitée à l'aide des touches Numériques. «Bande 22kHz»: cette rubrique n'est disponible que si le type de convertisseur sélectionné est autre que "universel". Sélectionnez la valeur désirée à l'aide des touches. Réglez sur Auto pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22 kHz. Réglez sur ON pour que le terminal génère le signal de commande 22 kHz en continu, ou sur OFF pour désactiver le signal de commande. «LNB power»: Sélectionnez la valeur désirée à l'aide des touches. Réglez sur Auto pour que le terminal contrôle automatiquement la polarisation. Réglez sur 13 ou 18 V pour que le terminal alimente le convertisseur avec la puissance sélectionnée, ou sur OFF pour désactiver l'alimentation du convertisseur. «Type de switch»: pour sélectionner le type de commutateur présent sur votre réseau cable. Sélectionnez "Aucun" s'il n'y a pas de commutateur sur votre réseau. «Entrée du switch»: indiquez le numéro de l'entrée à laquelle est connecté le convertisseur.

5.2.4 Contrôle parental

Dans ce menu, vous pouvez définir le niveau de moralité et activer/désactiver le verrouillage des menus et des chaînes et changer le code PIN du terminal.

«Niveau de moralité»:

Choisissez un groupe d'âges dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieur selon le CSA à celle qui est autorisée dans le terminal, il faudra entrer un code PIN avant de pouvoir accéder à l'émission en direct.

«Verrouillage du menu»:

Quand cette option est activée, vous devez entrer un code PIN pour pouvoir accéder aux fonctions du menu principal. Vous pouvez ainsi empêcher que d'autres personnes que vous-même changent les réglages du terminal.

Chaîne verrouillée :

Quand cette option est activée, vous devez entrer un code PIN pour pouvoir accéder à l'audio et à la vidéo des canaux verrouillés (pour savoir comment verrouiller les chaînes, voir le point 5.1.3, Modifier les canaux). Lorsque cette option est déactivée, vous n’avez pas à entrer de code PIN pour pouvoir accéder à l'audio et à la vidéo des canaux verrouillés.

Si vous souhaitez changer le code PIN, il faut entrer le code PIN actuel, ensuite le nouveau code PIN à deux reprises. Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder et sur EXIT pour annuler.

5.2.5 Réglement usine

Efface tous les paramètres utilisés et les canaux installés. Le terminal redémarre avec le menu Assistant d'installation.

5.3 Préférences

Le menu «préférences» est composé des sous-menus suivants:

«Langues» Permet de changer la langue pour le Menu à l'écran (OSD), l'audio et les sous-titres

«Sortie TV» Permet de régler les paramètres vidéo et audio du terminal selon votre TV

«Programmateur» Permet de programmer le terminal effectue certaines actions automatiquement comme la mise en marche ou en veille à un moment souhaité.

«Réglage de l'heure» Permet de régler l'heure et la date

«Affichage OSD» permet de régler la durée d'affichage de la bannière d'information affichée à l'écran et la transparence du Menu

5.3.1 Langues

Sélectionnez la langue du menu, de l'audio et des sous-titres.

Mettez en évidence la rubrique souhaitée à l'aide des touches et appuyez sur OK pour confirmer.

5.3.2 Sorties TV

Déplacez le curseur sur la rubrique souhaitée à l'aide des touches ▲ ▲ ▼ pour sélectionner la norme selon votre TV.

TV Standard PAL ou SECAM

Aspect 4:3 ou 16:9

Format Vidéo Lettre-box ou Pan Scan

Mode Péritel CVBS ou RGB si vous n'utilisez pas la sortie YUV ou vous utilisez seulement la sortie péritel, il est recommandé de régler le terminal sur la position RGB pour obtenir une (Meilleure) qualité d'image.

PCM ou Dolby Digital. Sélectionnez Dolby Digital si votre terminal est relié à un amplificateur Audio numérique ou par cable HDMI à une TV qui supporte le son Dolby Digital. Sélectionnez PCM si votre terminal n'est pas connecter à un amplificateur Audio numérique ou connecté par HDMI à une TV qui ne supporte pas le son Dolby Digital.

Mode de sortie HD Sélectionnez la résolution supportée par votre TV. Si vous Termination est reliée à votre TV par câble HDMI.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.3 Programmateur

Voulezprogrammer l'horloge pour que le terminal effectue certaines actions comme la mise en marche ou en veille. Blocprogramme: le sélectionner à l'aide des touches

Etat: Activez ou désactivez l'horloge sélectionnée à l'aide des touches. Lorsque l'horloge est activée, les autres options peuvent être sélectionnées.

Action: Vous avez le choix entre :

«On»: Le terminal se met en marche à la date et à l'heure indiquées.

«Durée»: Le terminal se met en marche à la date et à l'heure indiquées, diffuse la chaîne et s'arrête au bout de la durée programmée.

«Arrêt» : Le terminal s'arrête à la date et à l'heure indiquées.

Cycle: Vous pouvez définir le cycle de l'action définie en mode horloge (1 fois, quotidien ou hebdomadaire).

Date ou jour de début: Vous pouvez définir la date ou le jour de la période où débutera l'action programmée. Appuyez sur OK pour afficher le calendrier ou les jours de la période.

Heure de début: Saisissez l'heure de début de l'action à l'aide des touches Numériques.

Durée: À l'aide des touches Numériques, entrez la durée de visionnage de la chaîne quand le mode Horloge est réglé sur «Durée».

Nom du canal: Appuyez sur la touche OK pour afficher la liste des canaux et à l'aide des touches de navigation, sélectionnez le canal à afficher lors du déclenchement programme du terminal. Vous pouvez désirer entre télé et radio à l'aide de la touche TV/R.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.4 Réglage heures

Si l'organisme de radiodiffusion vous fournit le GMT, vous pouvez l'utiliser pour régler l'heure, ou bien le faire par vous-même. Si l'utilisation du GMT est sur ON et le fuseau horaire sur AUTO, l'heure est réglée automatiquement et votre terminal adoptera automatiquement les heures d'été et d'hiver. Si le fuseau horaire n'est pas sur GMT, vous devez définir le décalage par rapport au GMT et définir manuellement ON ou OFF pour l'heure d'été.

Si l'utilisation du GMT est sur OFF, les rubriques Réglage de la date et Réglage de l'heure s'affichent pour que vous puissiez régler la date et l'heure manuellement.

Remarque: Lorsque l'utilisation du GMT est sur OFF, le réglage de la date et de l'heure disparaît en cas de coupure du terminal de l'alimentation secteur, et vous devez les régler à nouveau.

Affichage de l'heure : Sélectionnez "Veille uniquement" pour afficher l'heure sur la façade de l'appareil lorsque qu'il est en mode veille. Sélectionnez "Toujours" pour afficher l'heure sur la façade de l'appareil quel que soit le mode dans lequel il se trouve. Dans ce cas, le nombre de canal ne s'affiche pas sur la façade.

Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

5.3.5 Affichage de l'osd

Réglez la durée de la bannière d'information (le temps d'affichage de la bannière à l'écran) et le niveau de transparence du menu, déplacez le curseur sur la rubrique souhaitée à l'aide des touches ▲▼ et confirmez par OK.

5.4 Carte à puce

Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l'activation des droits de la carte, régler le niveau de moralité et le code PIN.

«Niveau de moralité»: Un certain contenu de programme n'est pas prévu pour des enfants.

Choisissez un age entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple vous déclarez un enfant de 6 ans, dans ce cas vous devez choisir 3 comme niveau de moralité. Si votre enfant a 10 ans - choisissez 7 comme niveau de moralité.

Boîte de messages : Dans ce menu vous pouvez lire les messages qui sont envoyés par l'opérateur.

Modifier le code PIN: Permet de modifier le code PIN de la carte. Il faut saisir le code existant (ancien), puis entrer et confirmer le nouveau.

Consultation droits: Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.

Identification STB: L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'appel. Vous pouvez obtenir l'adresse unique de votre carte, la version du système inclus par Viaccess, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

Remarque: Le code Pin de la carte peut être différent de celui du terminal. Dans le menu Carte à puce, vous devez utiliser le code de la carte.

6.0 Mise à jour automatique de la LISTE des CANAUX

Pour avoir les dernières chaînes proposées, votre terminal peut mettre automatiquement à jour la liste des chaînes disponibles grâce à votre carte à puce lors du passage de la veille au mode marche. Le cas échéant, le terminal vous demande de confirmer la mise à jour, vous nevez confirmer la mise à jour.

7.1 Guide des programmes (EPG)

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion; le guide peut donc ne pas être disponible pour toutes les chaînes.

En mode visualisation, appuyez sur le bouton EPG, le menu d'EPG apparaitra.

L'écran se divisera en 3 parties principales:

sur le côté gauche, vous trouvez la liste des chaînes, sur le côté droit la liste des programmes et en partie inférieure un texte qui fournit une description courte, ainsi que l'heure de début et de fin du programme.

Choisir la chaîne dans la liste à l'aide des touches ▲▼.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches

Liste des programmes:

Choisir le programme à l'aide des touches ▲▼.

Sélectionner le jour suivant/précédent du programme à l'aide des touches ROUGE/VERTE.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches

La touche JAUNE permet d'afficher davantage d'informations sur l'émission.

Programmez l'horloge pour le programme sélectionné à l'aide de la touche BLEUE.

Dans les détails du programme :

Faire défiler les informations à l'aide des touches ▲▼.

Pour revenir à la liste des programmes, appuyez sur EXIT.

7.2 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le nombre de canal et le nom de l'émission en cours, le programme et sa date d'échéance ainsi que son niveau de moralité. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de « Préférences » sous menu « affichage de l'OSD »

Pour afficher la bannière d'information, appuyer sur INFO.

La bannière de zapping renseigne également sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l'existence du son numérique.

7.3 Liste des chaînes

Pour appeler à l'écran la liste des canaux en cours, appuyer sur OK en mode Visualisation.

Sélectionnez le canal à l'aide des touches ▲▼ et appuyer sur OK pour passer en mode Visualisation plein écran.

Tri alphabétique rapide

Appuyer sur la touche ROUGE (tri) pour trier les canaux dans l'ordre alphabétique. L'alphabet s'affiche sur la droite.

Sélectionnez la première lecture de la chaîne recherchée et appuyez sur OK.

7.4 Sélection de la langue audio

Appuyez sur la touche AUDIO de la télécommande.

À l'aide des touches ▲▼, sélectionnez dans la liste la langue souhaitée pour le son. À l'aide des touches ▼▶,

Sélectionnez la voie pour le son : gauche, droite ou stéréo. Appuyer sur OK pour confirmer la sélection.

7.5 Fonction télétexte

En mode Visualisation des chaînes, appuyez sur la touche TEXTE. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste.

7.6 Fonction sous-titrage

En mode Visualisation des chaînes, appuyez sur la touche SOUS-TITRE. La liste des langues de sous-titrage disponibles s'affiche à l'écran.

Après sélection de la langue, apparaît l'information additionnelle montrée comme [N], [M], [DVB].

[N] signifie des sous-titres pour les personnes ayant une audition normale

[M] signifie des sous-titres pour les personnes sourdes ou ayant une audition faible

[DVB] signifie des sous-titres en format numérique. Ce type de sous-titres affiché sur l'écran utilise une police facilement lisible.

Sélectionner la langue à l'aide des touches et confirmer par OK. Pour désactiver le sous-titrage, besoin OFF dans la liste de langues.

7.7 Format video

Appuyez sur la touche VF de la télécommande.

À l'aide des touches, sélectionnez la rubrique que vous pouvez modifier

Mode de sortie HD (résolution) ; Aspect ; Format Video

A l'aide des touches ▲▼, sélectionner votre choix. Appuyer sur OK pour confirmer la sélection.

A.1 Dépannage

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les LED de la façon ne s'allument pas	Le cordon d'alimentation n'est pas branché.L'interrupteur de la face arrêté est en position OFF.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.Vérifiez que l'interrupteur de la face arrêté est en position ON.
Pas d'image ou de son	Mauvais branchement de la sortie Audio/Viséo du terminal au téléviseur.Son coupé.TV hors tension.	Branchecorrectement la sortie A/V du terminal au téléviseur.Appuyez sur la touche SOURDINE.Allumeze le téléviseur.
Pas d'image	Le terminal ne recoit pas de signal.Valeurs incorrectes pour certains paramètres du tuner.Mauvaise orientation de la parabole.	Vérifiez le cable d'antenne; le replacer ou resserrez sa connexion au terminal.Dans le menu Installation, régler correctement les valeurs des paramètres du tuner.Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas	Il n'y a pas de piles dans la télécommande, ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande.Vérifiez les piles; si elles sont à plat, les replacer.

Syntoniseur

Frontal:	DVB-S/DVB-S2
Plage de fréquences d'entrée:	950 ~ 2150 MHz
Niveau d'entrée RF:	-65 ~ -25 dBm
Impédance de signal d'entrée:	75 Ohms ± 5 %
Protection contre les surcharges:	supérieur à 5 KV
Gamma d' acquisition du signal:	± 10 MHz from the nominal frequency passed to the front-end
Temps acquisition signal:	inferieur à 150 ms
AFC tracking range:	± 2 MHz
Return loss:	>8 dB

Contrôle LNB

Puisance LNB polarisation Vertical:	12.5 ~ 14 V DC
Puisance LNB polarisation Horizontal:	17 ~ 19 V DC
Contrôle du cycle:	50 % ± 10 %
Contrôle de la répétition fréquence:	22 kHz ± 2 kHz
Contrôle de l'amplitude:	0.65 V + 0.25 V / -0.10 V
Contrôle du temps de transition:	10 μs ± 5 μs
Maximum charge courante:	400 mA, surcharge protégée
Version DiSEqC:	1.0

Démodulateur dvb-s

Modulation:	QPSK
Roll Off:	0.35
Débit de symboles d'entrée:	2 ~ 45 Ms/s
Décodeur Reed Solomon:	118/204 octets
FEC:	1/2, 2/3, 3/4, 5/6, 7/8

Modulation:

QPSK ou 8PSK en CCM mode

Roll Off:

0.20, 0.25, 0.35

Pilots:

Management pilots

Débit de symboles d'entrée:

10 30~Ms / s

FEC:

1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10

Sortie vidéo

Format du flux :

Résolution vidéo SD:

Max. 60 Mbits/s

Résolution vidéo HD:

720×576i

Format:

1920 x 1080i; 1280 x 720p

Aspect conversion:

4:3, 16:9

Lettre Box, Pan&Scan

Sortie audio:

MPEG-1 Layer I/II, MPEG-1 Layer II, MPEG-2 AAC, MPEG-4 AAC LC 2-chaîne/5.1 chaîne

Taux d'échantillonnage:

32,44.1,48kHz

Modes Audio:

Stereo

Système et mémoire

Proesseur:

STi7101 @ 266 MHz

Memoire flash:

8 MBytes

DDR SRAM:

128 MBytes

Connecteurs

SAT IN (IEC 60169-24 type)

SAT OUT (IEC 60169-24 type)

1 HDMI v1.3c (avec HDCP)

Sortie YUV 3 RCA (Y, Pb, Pr)

2 péritel TV (RGB, CVBS) / magnétoscope (CVBS)

3 RCA (Vidéo, Audio gauche & droite)

S/PDIF:

sortie coaxiale

Interrupteur séparé.

Caractéristiques générales

Plage de tensions d'entrée:

100 ~ 240V CA 50 / 60Hz

Puissance absorbée:

25 W maxi

Température de fonctionnement:

0 +40^

Température de stockage:

-10+50℃

Humidite:

10 à 85% d'humidité relative, sans condensation

Le terminal est conforme à la norme EN 60065.

STRONG déclare que ce point est conforme aux exigences de base et aux autres dispositions et directives applicables.

CE 2004/108/EEC et 73/23EEC

RoHS 2002/95EEC

Sujet à modification. En conséquence de la recherche et du développement continus, les spécificités techniques, le design et l'apparence du produit peuvent changer. ASTRA est une marque déposée de SES ASTRA, TNTSAT est une marque de CANALSAT, Viaccess est une marque de Viaccess, tous les autres produits sont des marques ou des marques déposées de leurs propriétaires respectifs.

© STRONG 2009. Tous droits réservés. 08/2009
