SRT 5246 - Récepteur numérique STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Recepteur numerique terrestre et satellite
Marque	STRONG
Modele	SRT 5246
Dimensions (L x l x h)	280 x 235 x 60 mm
Poids	1.6 kg
Alimentation	90-240 V~, 50/60 Hz, veille < 7 W
Reception	DVB-T (terrestre) et DVB-S (satellite)
Memoire de chaines	4000 chaines/stations max
Listes de favoris	4 listes (TV et radio)
Guide EPG	Guide electronique des programmes jusqu'a 7 jours
Programmateurs	8 pour enregistrement
Controle parental	Oui, par chaine ou station
Mise a jour logicielle	Par satellite (OTA)
DiSEqC	1.0, 1.2 et GOTO X
Connecteurs video	2 x SCART (RGB/CVBS), 3 x RCA (video, audio L/R)
Connecteurs audio	S/PDIF coaxial, RCA audio
Port de donnees	RS-232
Entrees/sorties antenne	ANT IN, LOOP OUT, SAT IN, SAT OUT, LOOP IN, TO TV
Modulateur UHF integre	Oui
Decodage video	MPEG-2 MP@ML, resolution 720x576 (PAL) / 720x480 (NTSC)
Formats d'image	4:3, 16:9
Entretien	Nettoyer avec un chiffon doux et sec. Eviter l'humidite et les solvants.
Securite	Utiliser l'adaptateur secteur fourni. Ne pas exposer a l'eau. Debrancher avant nettoyage.
Pieces detachees et reparabilite	Telecommande, adaptateur secteur, piles disponibles separement. Reparation par centre agree.
Accessoires fournis	Manuel d'utilisation, telecommande, 2 piles AAA

FOIRE AUX QUESTIONS - SRT 5246 STRONG

Comment installer le Strong SRT 5246 pour la premiere fois ?

Connectez l'antenne terrestre et/ou satellite aux entrees correspondantes, puis branchez l'alimentation. Suivez l'assistant d'installation a l'ecran pour rechercher les chaines automatiquement.

Comment effectuer une recherche automatique des chaines ?

Accedez au menu principal, selectionnez 'Recherche' ou 'Installation', puis 'Recherche automatique'. Choisissez le type de signal (terrestre ou satellite) et lancez la recherche.

Comment mettre a jour le logiciel du recepteur ?

Le recepteur supporte la mise a jour par satellite (OTA). Branchez une antenne satellite correctement orientee, allez dans le menu 'Mise a jour logicielle' et suivez les instructions. Vous pouvez aussi mettre a jour via le port RS-232.

Que faire si la telecommande ne fonctionne pas ?

Verifiez les piles (type AAA) et leur polarite. Si les piles sont faibles, remplacez-les. Assurez-vous qu'aucun obstacle ne bloque le signal entre la telecommande et le recepteur.

Comment configurer le controle parental ?

Allez dans le menu 'Installation' ou 'Options', puis 'Controle parental'. Definissez un mot de passe a 4 chiffres et selectionnez les chaines ou stations a bloquer.

Puis-je enregistrer des emissions avec ce recepteur ?

Oui, le Strong SRT 5246 dispose de 8 programmateurs. Vous pouvez programmer un enregistrement en definissant la date, l'heure, la chaine et la duree via le menu 'Programmateur'.

Comment utiliser le DiSEqC pour commuter entre plusieurs satellites ?

Dans le menu d'installation satellite, activez le DiSEqC et selectionnez le type (1.0, 1.2 ou GOTO X). Attribuez chaque satellite a un port DiSEqC correspondant a votre commutateur.

Le recepteur affiche 'Pas de signal' que faire ?

Verifiez les connexions d'antenne. Pour le satellite, assurez-vous que le LNB est alimente et que la parabole est bien orientee. Utilisez l'indicateur de qualite de signal dans le menu pour ajuster.

Comment connecter le recepteur a un televiseur ?

Utilisez un cable RCA (video et audio) ou un cable SCART. Branchez la prise SCART TV (RGB) pour une meilleure qualite. Vous pouvez aussi utiliser le modulateur UHF via la prise TO TV.

Que faire si l'image est saccadee ou pixelisee ?

Cela est souvent du a un signal faible. Verifiez l'orientation de l'antenne ou la qualite de la connexion. Pour le satellite, assurez-vous que la taille de la parabole est adequate et qu'il n'y a pas d'obstacles.

MODE D'EMPLOI SRT 5246 STRONG

Plus rapide et autant de possibilités qu'auparavant?

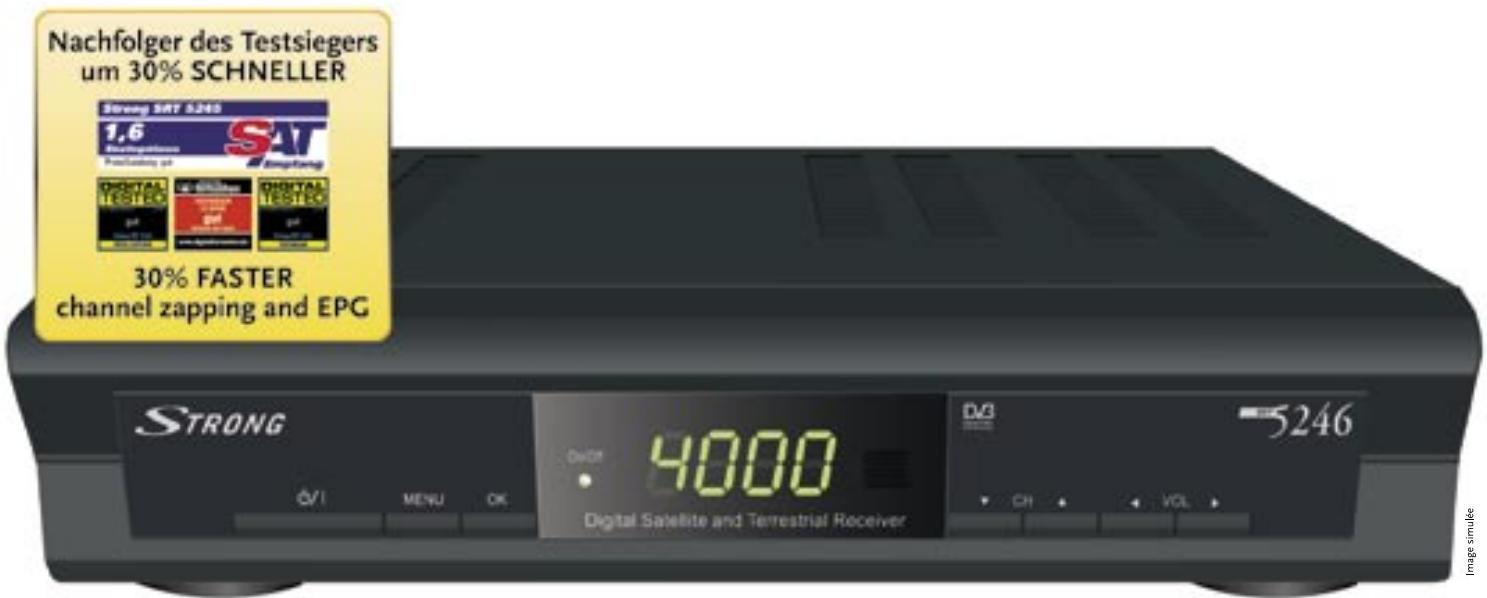

Le Nouveau Strong SRT 5246 répondra à cette demande. La nouvelle génération de démodulateur numérique terrestre et satellite apporte 30% de vitesse supplémentaire à la maison. Vous apprécierez le zapping à grande vitesse entre les chaînes satellites et terrestres et un guide à l'écran des programmes TV beaucoup plus rapide. Le Strong SRT 5246 possède des caractéristiques indispensables : la meilleure qualité audio et vidéo, capacité mémoire de 4 000 chaînes, 4 listes de chaînes favorites, 8 fonctions programmables, affichage mosaïque 9 ou 4 chaînes, mise à jour du logiciel via le satellite. Le Strong SRT 5246, c'est simplement le meilleur de la technologie avec un design haut de gamme pour votre divertissement à la maison.

Réception de tous programmes télé et radio numériques diffusés par voie terrestre et par satellite Avec modulateur UHF intégré Mémoire de 4 000 chaînes/stations maximum 4 listes de favorites pour les programmes télé et radiodiffusés Excellente qualité du signal Audio et Video Guide Electronique des Emissions Programmées (EPG) ■ Menu à l'écran à support multilingue (OSD)

8 programmateurs permettant de programmer l'enregistrement Options de recherche automatique et manuelle de chaîne/station Fonctions d'édition pour modifier le nom des programmes télé et radio et le nom des satellites Support sous-titrage multilingue DVB et piste audio, Télétexte Filtrage rapide des chaînes et stations par la première lecture du nom de la chaîne ou station Mise en marche sur la dernière chaîne

Terrestre et satellite SRT 5246

Réception de tous programmes télé et radio numériques diffusés par voie terrestre et par satellite* Filtrage rapide des chaînes et stations par la première catégorie du nom de la chaîne ou station Fonction zoom sur la région sélectionnée couverte par le signal vidéo, son numérique passant par la sortie coaxiale (S/PDIF) ■ Afficheur représentant le numéro de canal ou l'heure Interrupteur Marche/Arrêt séparé ■ Assistance à l'installation pour la première mise en place Mémoire de 4000 chaînes/stations maximum 4 listes de favoris pour les programmes télé et radiodiffusés Installation rapide et facile et menu convivial Excellente qualité du signal Audio et Video ■ Fonction de contrôle parental au menu, Sélectionnable par canal ou station Télétexte par affichage à l'écran et intervalle de trame Supporte le DiSEqC 1.0, le DiSEqC 1.2 et le GOTO X Mise à jour du calcul par satellite (OTA) Support sous-titrage multilingue DVB et piste audio

• Menu à l'écran à support multilingue (OSD) Guide Électronique des Émissions Programmées (EPG) pour s'informer sur les événements en cours/à partir jusqu'à 7 jours à l'avance Fonctions d'édition pour modifier le nom des programmes télé et radio et le nom des satellites Indicateur d'intensité et de qualité du signal (barres) dans le cas des transpondeurs numériques Options de recherche automatique et manuelle de chaîne/station ■ Mise en marche sur la dernière chaîne visualisée ou définie 8 programmateurs permettant de programmer l'enregistrement Connecteurs: SAT IN et SAT OUT (entrée/sortie satellite), ANT IN et LOOP OUT pour la diffusion par voie terrestre, LOOP IN et TO TV pour le modulateur, 1 prise Scart pour le téléviseur (RGB/CVBS), 1 prise Scart pour le magnétoscope (CVBS), S/PDIF, 3 prises RCA (Vidéo, Audio gauche et droite), port série RS-232, interrupteur Marche/Arrêt.
• Accessoires: 1 manuel d'utilisation, 1 télécommande, 2 piles (de type AAA)

Démodulateur terrestre

Modulation: COFDM Constellation: QPSK, 16-QAM, 64-QAM Mode de transmission: 2K, 8K Intervalle de garde: 1/4, 1/8, 1/16, 1/32 Débit de codage: 1/2, 2/3, 3/4, 5/6, 7/8

Démodulateur de satellite

Modulation: QPSK

Débit d'entrée de symboles: 2 ~ 45 Ms/s

Signaux SCPC & MCPC des satellites émettant dans les

bandes C & KU

Décodeur video

Niveau de profil : MPEG-2 MP@ML Débit d'entrée : maxi 100 Mbits/s Résolution vidéo : 720 x 576 (PAL), 720 x 480 (NTSC) Format de l'image : 4:3, 16:9

Décodeur audio

ISO/CEI 11172 COUCHE I et II

Cadence d'échantillonnage: 32, 44.1, 48 kHz

Gamme de fréquences d'entrée: 174 MHz à 862 MHz

(VHF~UHF)

Niveau d'entrée RF: -78 ~ -20 dBmV

Alimentation de l'antenne: 5V, maxi 50 mA, protégée

contrôle les surintensités

Tuner DVB-S

Frontal: DVB-S

Gamme de fréquences d'entrée: 950 ~ 2150 MHz

Niveau d'entrée RF: -25 ~ -65 dBm

Alimentation LNB: 13,5 / 18V = (± 5%) Max. 400 mA

protégée contre les surintensités

Versions de DiSEqC: 1.0, 1.1 & 1.2 et GOTO X

Système et mémoire

Unité centrale: STx5119 @ 200 MHz

Mémoire flash: 2 Mo

SDRAM: 16 Mo

Prises

Entrée d'antenne DVB-T

Sortie de boucle DVB-T

Entrée SAT; Sortie SAT

Modulateur RF d'entrée en boucle

Modulateur RF en sortie (vers la TV)

2 prises SCART TV (RGB, CVBS) / magnétoscope (CVBS)

3 prises RCA (vidéo, audio gauche et droite)

S/PDIF: sortie coaxiale

Interface de transmission de données - port série: RS-232,

\section*{Caractéristiques générales}

Plage de tension d'entrée: 90 - 240 V~, 50/60 Hz

Puissance consommée en veille: < 7 W

Température: +0 40^ C

Température de stockage: -30 80^

Humidité de service: 10 85%,

d'humidité relative et sans condensation

Encombrement (L × l × h) en mm: 280 × 235 × 60

Poids: 1.6kg
