TVM 3418 - Support écran plat Vogel's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural inclinable
Marque	Vogel's
Modèle	TVM 3418
Compatibilité VESA	Jusqu'à 600x400 mm
Capacité de charge maximale	50 kg
Taille d'écran compatible	32" - 65"
Matériau	Acier à haute résistance
Inclinaison	0° à 15°
Rotation	Non applicable
Niveau à bulle intégré	Oui
Distance au mur	2,5 cm
Installation	Fixation murale, chevilles incluses
Dimensions du support	60 x 40 cm
Poids net	3,5 kg
Alimentation	Aucune (passif)
Fonctions principales	Support mural inclinable pour écran plat, réglage de l'angle vertical pour réduire les reflets.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Vérifier régulièrement les fixations. Ne pas dépasser la charge maximale. Utiliser avec des vis adaptées.
Pièces détachées et réparabilité	Vis de fixation disponibles en ligne. Support non réparable par l'utilisateur.
Informations générales	Garantie 2 ans. Fabriqué aux Pays-Bas.

FOIRE AUX QUESTIONS - TVM 3418 Vogel's

Comment installer le support TVM 3418 ?

Suivez les instructions fournies. Repérez les montants du mur, utilisez un niveau à bulle. Fixez la plaque murale avec les chevilles adaptées, puis accrochez le téléviseur. Vérifiez la compatibilité VESA.

Quels types de murs sont compatibles ?

Murs en béton, brique pleine ou parpaing. Pour les murs creux (placo), utilisez des chevilles spécifiques non fournies.

Mon écran est incurvé, puis-je l'utiliser ?

Oui, le support convient aux écrans plats et incurvés grâce à ses bras réglables (si inclinaison). Vérifiez que les points de fixation VESA sont accessibles.

Quelle est la distance minimale entre le mur et l'écran ?

Environ 2,5 cm pour un profil ultra-plat.

Puis-je utiliser ce support pour un écran de 75 pouces ?

La capacité max est de 50 kg et la compatibilité VESA max 600x400. Vérifiez le poids de votre écran. 75 pouces peut dépasser 50 kg.

Comment régler l'inclinaison ?

Dévissez légèrement les molettes de réglage, inclinez l'écran à l'angle souhaité, puis resserrez.

Les vis fournies conviennent-elles à tous les écrans ?

Non, chaque marque a des vis différentes. Utilisez les vis adaptées à votre écran (généralement M4, M5, M6, M8). Reportez-vous à la notice de votre téléviseur.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager la peinture.

Le support est-il livré avec un niveau à bulle ?

Oui, un niveau à bulle est intégré dans la plaque murale pour faciliter l'installation.

Que faire si une pièce est cassée ?

Contactez le service client Vogel's pour commander des pièces de rechange. La garantie couvre les défauts de fabrication.

MODE D'EMPLOI TVM 3418 Vogel's

Guide d'installation complet

Tout ce dont vous avez besoin pour installer votre téléviseur sur le mui sécurité, en un rien de temps

Avant de commencer

...nous voulions juste vous remercier d'avoir choisi Vogel's. Un choix judicieux.

Et vous faites déjà un autre choix intelligent - en lisant le manuel ! Continuez à lire pour l'installation sûre et efficace et sur la façon d'utiliser votre nouvelle monture.

!

Attention

Lisez toujours attentivement ces instructions de sécurité avant d'installer et d'utiliser ce produit. Il est strictement nécessaire de suivre ces instructions. Un montage incorrect et/ou une installation incorrecte peuvent vous mettre en danger, ainsi que votre téléviseur et votre fa

Ne prenez pas de risques... Lisez tout

• Vogel's recommande que le montage et/ou l'installation de ce produit soient effectués par un expert dûment qualifié.
• Vogel's ne peut être tenu responsable d'aucune blessure et/ou de dommages causés par une installation incorrecte.
• Veuillez consulter le manuel de votre téléviseur et vous assurer que le poids et la taille du téléviseur sont conformes aux limites de poids et de taille maximales spécifiées pour ce p et que les boulons de montage du téléviseur utilisés sont d'une longueur et d'un diamètre appropriés. Notez que tous les accessoires de montage fournis ne sont pas nécessaires po l'installation d'un seul téléviseur.
• Les accessoires de fixation murale fournis sont exclusivement destinés à être installés sur des murs en briques pleines, en béton massif ou sur des colonnes en bois massif.
• Tout matériau recouvrant le mur ne doit pas dépasser 3 mm / 0,12 pouce.
• Pour le montage sur des murs en d'autres matériaux, tels que des briques creuses, des panneaux de bois ou des plaques de plâtre, veuillez consulter votre installateur et/ou un fournisseur spécialisé.
• Nettoyez le produit avec un chiffon sec non pelucheux. N'utilisez pas de détergents ou d'autres solvants pour nettoyer le produit.
• Seul un personnel qualifié et certifié peut réparer le produit. N'utilisez que des pièces de rechange d'origine. L'utilisation d'autres pièces entraînera l'annulation de la garantie et pourrai entraîner des blessures.
• Les altérations du produit et les modifications techniques ne sont pas autorisées. Cela annulera la garantie et pourrait entraîner des blessures.
• Conservez toujours le produit dans un endroit sec et sûr, à une température comprise entre -10 °C et 50 °C.
• Manipulez et transportez le produit avec soin.
• Reconditionnez le produit lorsque vous le transportez ou ne l'utilisez pas pendant une longue période.

- Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!

Qu'y a-t-il dans votre boîte ?

• Il manque quelque chose ? Assurez-vous que rien ne manque dans votre emballage :

A. Support mural

C. Bandes

D. Instructions de sécurité

E. Boulons pour les bandes de fixation sur les téléviseurs (voir le contenu ci-dessous)

F. Espaceurs

G. Rondelles ∅ 18 mm

H. Vis

I. Chevilles (Fischer® DuoPower)

J. Rondelles ∅ 22 mm

K. Couverture

L. Protections pour le téléviseur

- Contenu du kit de fixation pour téléviseur :

Série TVM 3210 : Série TVM 3410/3610 :

• 4 boulons M4*12 mm
• 4 boulons M6*12 mm
• 4 boulons M4*25 mm
• 4 boulons M6*25 mm
• 4 boulons M6*12 mm
• 4 boulons M6*35 mm
• 4 boulons M6*25 mm
• 4 boulons M8*12 mm
• 4 boulons M6*35 mm
• 4 boulons M8*25 mm
• 4 boulons M8*12 mm
• 4 boulons M8*45 mm
• 4 boulons M8*25 mm
• 4 rondelles M6
• 4 boulons M8*45 mm
• 4 entretoises 10 mm
• 4 rondelles M6
• 4 entretoise 5 mm
• 4 entretoises 10 mm

Vous n'avez pas besoin de toutes les fixations pour monter votre téléviseur. Conservez le pour un usage ultérieur ou autre!

Vos outils sont prêts ?

- Ne commencez pas sans tous les outils nécessaires :

• Tournevis cruciforme
- Perceuse
- Foret 8 mm ou 5/16" béton / brique (pour murs béton / brique uniquement)
- Foret 4 mm ou 5/32" bois (pour les murs en bois uniquement)
• Détecteur de montants (facultatif)
- Clé à douille
- Crayon

Assurez votre sécurité

- Qui se soucie d'avoir l'air cool ? Portez toujours un équipement de protection individuelle :

• Protection des yeux
• Protection auditive
- Chaussures de sécurité

À vos marques... prêt... installez!

Étape 1 : Fixer les bandes à la télévision

1. Mettez les patches de protection pour le téléviseur Ⓐ sur les bandes Ⓒ.
2. Posez le téléviseur avec précaution sur une surface propre et sans obstacle.
3. Ouvrez les bandes basculantes à l'aide d'un tournevis.

1. Vissez les bandes © sur la télévision avec les boulons Ⓔ. Veillez à ce que les bandes © soient à la même hauteur et ne dépassent pas.

Il vous manque des boulons? Ou en avez-vous besoin d'autres? L'équipe sympathique de Vogel's Consumer Care vous attend pour vous aider: vogels.com/contact

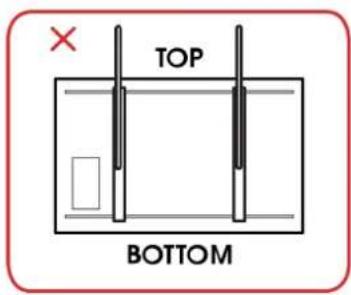

Veillez à ce que les cordons de déclenchement se trouvent au bas du téléviseur lorsque fixez les bandes.

Veillez à ce que les boulons et les entretoises soient correctement positionnés.

Reportez-vous au manuel d'utilisation de votre téléviseur pour connaître le matériel de mont approprié.

Étape 2 : Fixer le support mural au mur

Connaissez-vous bien vos murs ? Les matériaux dont ils sont faits importe plus que vous ne

Mur de béton / brique

Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.

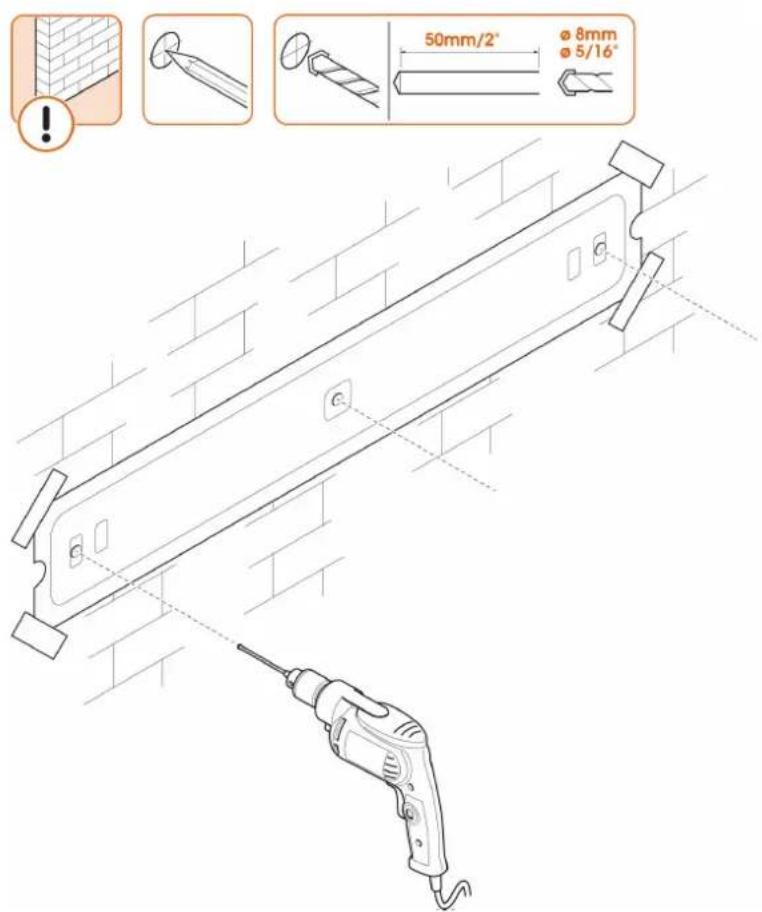

1. Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.

2. Percez les trous.

A quelle profondeur faut-il percer ? Vérifiez la longueur de la vis (et non du de la cheville!) pour trouver la bonne profondeur - cela évite de casser les choses.

1. Fixez le support mural Ⓐ au mur avec les vis Ⓗ, les rondelles Ⓙ et les chevilles ①. Utilisez le niveau à bulle pour niveler le support mural.

Lubrifier les vis pour faciliter le vissage.

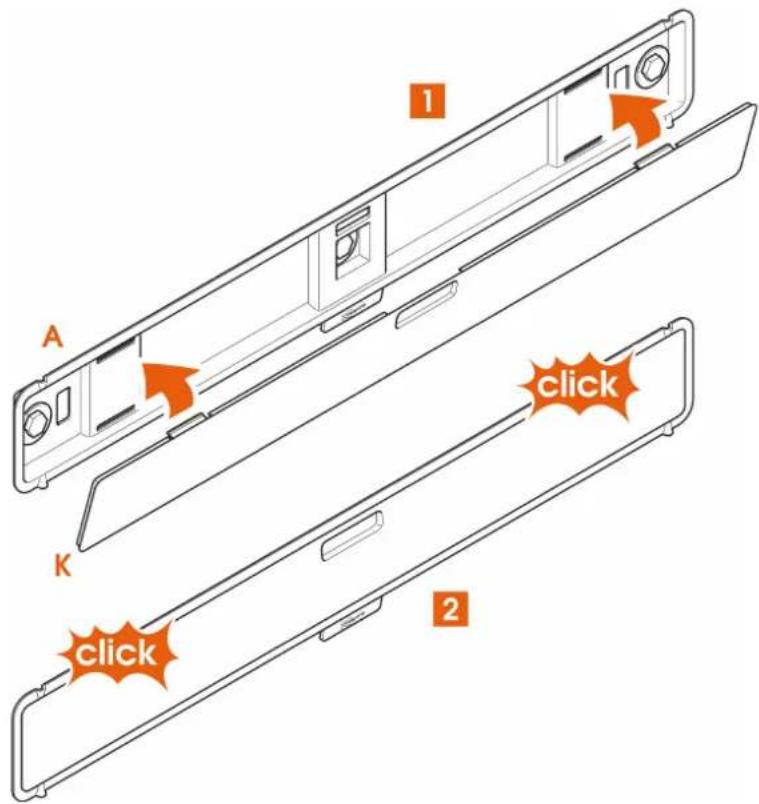

1. Cliquez sur le cache Ⓔ pour le mettre en place. C'est simple!

Mur en bois avec des poteaux

Les séries TVM 3200 et TVM 3210 ne sont pas adaptées au montage sur des murs à montants, sans matériel de montage spécial. Il suffit de demander à votre installateur, à fournisseur spécialisé ou à l'équipe du service client Vogel's à l'adresse www.vogels.com/contact.

Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.

1. Ne vous contentez pas de deviner! Utilisez toujours un détecteur de poteaux pour détermin la position des poteaux.

2. Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.

!

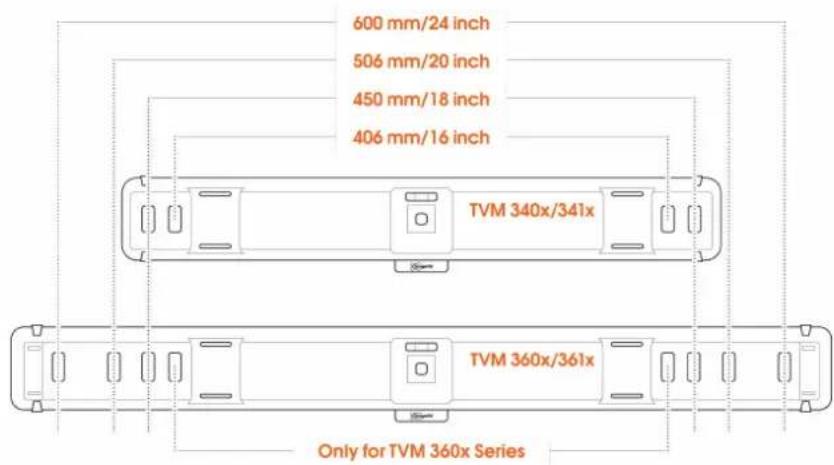

Les 2 trous intérieurs de la plaque murale série TVM 360x/361x sont uniquement destinés être utilisés pour la série TVM 360x. Ne les utilisez pas pour la série TVM 361x.

Ne détruissez pas vos murs! Le support mural doit toujours être fixé aux montants.

1. Maintenant, la partie amusante... le perçage des trous.

1. Fixez le support mural Ⓐ au mur en bois à l'aide des vis Ⓗ et des rondelles Ⓙ. Utilisez le niveau à bulle pour niveler le support mural.

Lubrifier les vis pour faciliter le vissage.

1. Cliquez sur le cache Ⓔ pour le mettre en place. C'est simple!

Autre type de mur / Je ne connais pas mon type de mur

!

Si votre mur est un peu spécial - par exemple, des briques creuses, des murs en col métalliques, des panneaux de bois ou des plaques de plâtre - ou si vous n'êtes tout simplement pas sûr, ne vous inquiétez pas! Il suffit de demander à votre installateur, à fournisseur spécialisé ou à l'équipe de Vogel's Consumer Care à l'adresse www.vogels.com/contact.

Étape 3 : Fixer le téléviseur au support mural

1. Assurez-vous que les bandes basculantes sont toujours ouvertes.

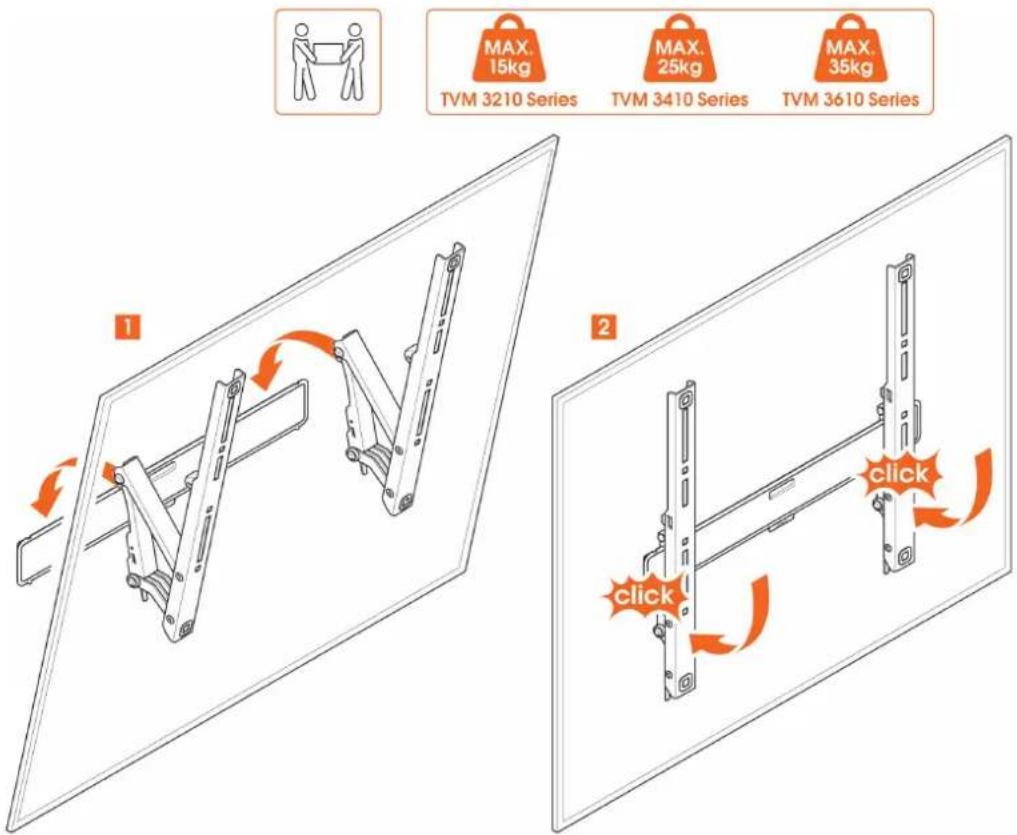

2. Soulevez avec précaution et fixez la télévision au support mural Ⓐ.

3. Lorsque vous entendez un clic distinct (ClickLoc™ Safety System), vous savez que votre téléviseur est bien en place.

!

Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!

1. Facultatif : Choisissez l'une des options suivantes :

- Rentrez les cordons de déclenchement en trop entre le mur et la télévision pour les cacher, ou...

- Coupez les cordons de déclenchement en excès.

Vous avez terminé! Profitez de votre télévision!

Caractéristiques pratiques

Inclinez pour éviter les reflets

- Besoin d'éviter les reflets ? Inclinez facilement votre écran jusqu'à 20°, sans outils. Il suffit de tirer le téléviseur vers l'avant selon vos souhaits.

Vous avez un problème de câble ? Vous avez besoin d'inspiration pour cacher et guider câbles ou pour placer d'autres accessoires du téléviseur ? Consultez notre site web vogels.com!

Démonter votre téléviseur

1. Tirez sur les cordons de déclenchement pour déverrouiller le téléviseur.

2. Retirez le téléviseur et posez-le dans un endroit sûr.

!

Là encore, soulever votre téléviseur est un travail pour deux personnes. Demandez toujours l'aide.

Dites-nous ce que vous ressentez!

Votre opinion compte plus que vous ne le pensez. Elle nous aide à fabriquer de meilleurs aider d'autres clients à faire des choix éclairés.

Faites-nous part de vos commentaires et inscrivez-vous pour gagner des produits Vogel's !

Il suffit de visiter le site vogels.com/review pour partager ou consultez les conditions générales.

Vous avez un doute ? Vous n'êtes pas sûr ? Vous n'en pouvez plus ?

De nombreuses aides vous attendent, en ligne :

	[e-mail]/contact
	facebook.com/VogelsForSure/
	instagram.com/vogels_official/
	www.youtube.com/c/VogelsForSure

Dépannage simple

Vous avez trouvé un problème que vous ne pouvez pas résoudre ? Pas de panique... essay

Problème Cause Solution
Je n'ai pas les bons boulons pour montéléviseur!	Le monde de la technologie télévisuelle est en constante évolution - est parfois difficile de suivant vous avez besoin. Cliquez ici pour le rythme. Il se peut documenté à nonontacter le service consommateurs de que la bonne taille de boulon ne soit pas incluse... vous êtes tout simplement trop avancé!	Il suffit de demander au service consommateurs de Vogel's un kit de service, et nous vous enverrons tout ce dont vous avez besoin. Cliquez ici pour le rythme. Il se peut documenté à nonontacter le service consommateurs de Vogel's.
« Il me reste beaucoup de boulons, c'est normal? »J'ai cassé mon cordon de déclenchement !	Non, vous l'avez très bien fait! Vous n'avez besoin que de 4 boulons pour installer le support sur votre téléviseur. En raison des différents types de téléviseurs, nous avons inclus les tailles les plus courantes pour les téléviseurs les plus vendus.Vous ne savez pas à point vous êtes fort... parfois, quand on tire fort sur le cordon, il peuttrevis ou d'une clé allen. rompre.	Ne gaspillez pas les autres boulons, gardez-les!Vous pouvez les utiliser pour un autre téléviseur lorsque vous en achetez un nouveau ou l'utiliser ailleurs.quél paniquez pas. Il suffit de pousser le système de sécurité ClickLocTMvers le bas tro dans les deux bandes, à l'aide d'un long Pour les nouveaux cordons de sortie, veuillez cliquer ici pour contacter le service consommateurs de Vogel's.
Mes vis se sont cassées dans le murpas percé assez profond..murale pour fixer le support mural au mur. ou que votre foret était émoussé, de sorte que trou est trop étroit et quaille de la vis comme indication de la vis est restée coincée.	Il se peut que vous n'avlisez un autre trou dans la plaque	Utilisez un autre trou dans la plaque
Ma couverture est coincée !	Si l'espace entre votre et votre support mural un peu trop étroit, les choses peuvent devenir difficiles à atteindre.	mBoussez un petit tournevis entre le mur et este support mural pour pousser les crochets vers le bas afin de les libérer.

FAQs

Où puis-je demander les bons boulons mon téléviseur (un kit de service) ?	Pouels que soient vos besoins, il vous suffit de contacter votre revendeur Vogel's local ou Vogel's. Cliquez ici pour contacter le service consommateurs de Vogel's.
Où puis-je trouver des vidéos d'installation ? La vidéo d'installation se trouve sur la page produit de votre produit sur notre site web. Vous pouvez également la retrouver sur notre chaîne YouTube : www.youtube.com/c/VogelsForSure
Et si j'ai besoin de pièces de rechange ? Si vous avez besoin d'une pièce de rechange, veuillez contacter votre revendeur local ou Vogel's. Cliquez ici pour contacter le service consommateurs de Vogel's.
Où puis-je trouver le gabarit de perçage ? Le gabarit de perçage est imprimé sur la carte d'incrustation dans la boîte. Vous pouvez le découper à votre convenance.
A quelle hauteur dois-je fixer ma télévision ? Le centre de votre téléviseur doit idéalement être placé à hauteur des yeux, lorsque vous êtes assis. Téléchargez et utilisez l'application gratuite DrillRightTM AR pour déterminer la hauteur du téléviseur et pour marquer le premier trou.
A quelle hauteur dois-je fixer mon télévisors qu'un support mural avec fonction en cas de support inclinable ?	d'inclinaison est utilisé, votre télévision peut être montée au-dessus du niveau des yeux.
Quels boulons ou vis dois-je utiliser ?	Vogel's propose un kit de montage complet avec tout le matériel de fixation inclus dans la boîte, pour votre téléviseur et votre mur. Il vous manque les bons boulons pour votre téléviseur ? Veuillez contacter votre revendeur Vogel's local. Cliquez ici pour contacter le service consommateurs de Vogel's.
Pourquoi utilisez-vous les chevilles Fischer© ?	La cheville Fischer© DuoPower est largement considérée comme le meilleur standard en matière de chevilles. Choisissez ce qu'il y a de mieux !

Qu'est-ce que VESA ? VESA est un modèle standard de trous de fixation à l'arrière d'un téléviseur qui permet d'installer facilement de nombreux supports de télévision standard sur votre téléviseur.

Passez au vert!

Nous nous soucions de la planète. Si vous vous débarrassez de l'emballage ou du support lui-même, rendez-vous dans votre centre de recyclage local ou contactez votre mairie. Le recy c'est important!

Merci encore d'avoir choisi Vogel's! Comme tous les produits que nous fabriquons, votre nouv est fait de matériaux durables et repose sur une conception minutieuse. C'est pourquoi Vogel's offre une garantie de 10 ans pour les défauts de matériaux et de fabrication.

1. Vogel's garantit que si, pendant la période de garantie d'un produit, des défauts surviennent raison de défauts de fabrication et/ou de matériaux, il réparer a ou, si nécessaire, remplacera produit, à sa discrétion, gratuitement. Une garantie pour l'usure normale est expressément exclue.

2. Si la garantie est invoquée, le produit doit être envoyé à Vogel's, accompagné du docume d'achat original (facture, ticket de caisse ou reçu de caisse). Le document d'achat doit clai indiquer le nom du fournisseur et la date d'achat.

3. La garantie de Vogel's est nulle dans les cas suivants :

- Si le produit n'a pas été percé, installé et utilisé conformément au mode d'emploi ;

- Si le produit a été modifié ou réparé par quelqu'un d'autre que Vogel's ;

- Si un défaut est dû à des causes externes (en dehors du produit) comme par exemple foudre, les nuisances aquatiques, le feu, les éraflures, l'exposition à des températures extrêmes, les conditions météorologiques, les solvants ou les acides, une mauvaise utilisation ou une négligence ;

- Si le produit est utilisé pour un équipement différent de celui qui est mentionné sur ou dans l'emballage.

Vogel's Products BV - Hondsruglaan 93 - 5628 DB Eindhoven - Pays-Bas

Vogel's Products BV 2021 © Tous droits réservés.
