Type de produit	Microphone de mesure pour analyse en temps réel (RTA)
Marque et modèle	DBX DriveRack RTA-M
Utilisation	Calibrage et optimisation acoustique des systèmes audio professionnels (sonorisation, studio)
Directivité	Omnidirectionnelle (capture de la pression sonore sans effet de proximité)
Réponse en fréquence	20 Hz – 20 kHz (très linéaire, adaptée aux mesures)
Connectique	XLR mâle à 3 broches, symétrique
Alimentation	Alimentation fantôme 48 V (conforme norme P48)
Impédance de sortie	Environ 200 ohms
Niveau de bruit	Très faible, optimisé pour les mesures de précision
Dimensions	Diamètre d'environ 22 mm, longueur d'environ 220 mm
Poids	Environ 150 g (sans câble)
Matériau du boîtier	Métal (alliage d'aluminium) avec grille en acier
Accessoires inclus	Pince de maintien, bonnette anti-vent, certificat d'étalonnage individuel
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux et sec. Ne pas utiliser de solvants. Remplacer la bonnette si endommagée.
Sécurité	Ne pas exposer à l'humidité, aux chocs ou à des températures extrêmes. Débrancher avant tout nettoyage.
Réparabilité et pièces détachées	Pièces non réparables par l'utilisateur. Contacter le SAV DBX pour tout défaut. Bonnette et pince disponibles en option.
Garantie	Garantie constructeur 2 ans (conditions en vigueur)
Informations générales	Microphone de mesure professionnel conçu pour fonctionner avec les processeurs DriveRack DBX.

FOIRE AUX QUESTIONS - DriveRack RTA-M DBX

Comment alimenter le micro RTA-M ?

Le DBX DriveRack RTA-M nécessite une alimentation fantôme 48V standard. Branchez-le sur une entrée micro avec P48 activée.

Quelle est la directivité du micro ?

Il s'agit d'un micro omnidirectionnel : il capte le son de toutes les directions sans effet de proximité, idéal pour les mesures acoustiques.

Puis-je l'utiliser sans DriveRack ?

Oui, c'est un microphone de mesure standard. Il fonctionne avec tout préampli micro offrant une alimentation fantôme 48V.

Comment positionner le micro pour un calibrage ?

Placez-le à hauteur d'oreille dans la zone d'écoute, orienté vers les enceintes. Évitez les obstacles proches. Utilisez un pied de micro ou la pince fournie.

Quel est le niveau sonore maximal admissible ?

Le RTA-M supporte des niveaux de pression sonore jusqu'à environ 130 dB SPL (selon l'étalonnage).

Comment nettoyer le micro ?

Utilisez un chiffon doux et sec pour essuyer la grille. Si nécessaire, retirez délicatement la bonnette et lavez-la à l'eau tiède savonneuse, puis séchez-la complètement avant de la remettre.

Le micro est-il compatible avec le DBX DriveRack PA2 ?

Oui, le RTA-M est spécialement conçu pour tous les processeurs DriveRack (PA, VENU, ZonePro, etc.).

Peut-on utiliser le micro en extérieur ?

Oui, mais protégez-le de l'humidité et du vent. La bonnette anti-vent incluse réduit les bruits de souffle.

Le câble est-il fourni ?

Le micro est livré sans câble. Utilisez un câble XLR mâle-femelle de bonne qualité, de préférence blindé.

Comment vérifier l'étalonnage du micro ?

Chaque micro est livré avec un certificat d'étalonnage individuel. Pour un recalibrage, contactez le support DBX.

MODE D'EMPLOI DriveRack RTA-M DBX

dbx RTA-M

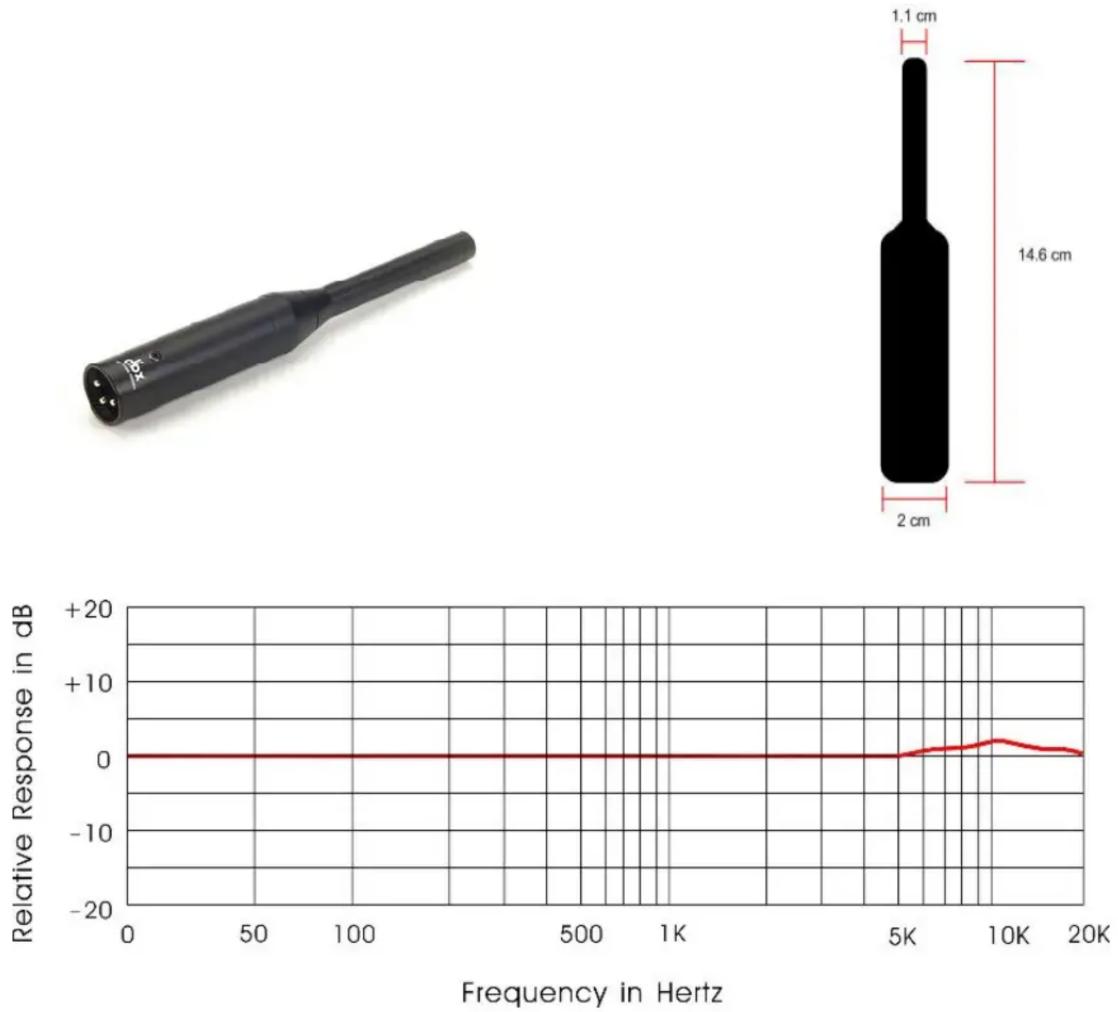

The RTA-M is an omni-directional, flat frequency measurement microphone specially designed for the Driverack series to pick up all frequencies from 20 Hz to 20 kHz, ensuring accurate "pinking"/real-time analysis of your audio. It runs on phantom power (supplied by the Driverack units) and comes with a clip and case.

Features:

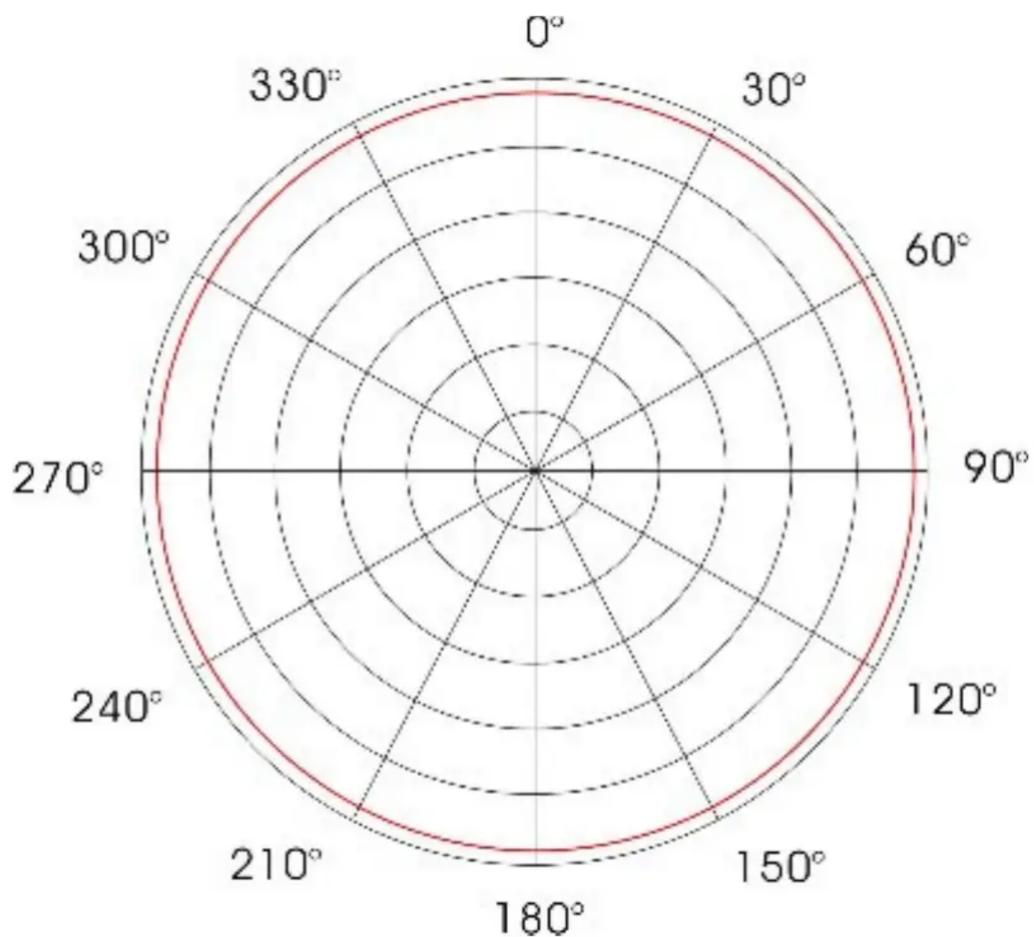

Polar Pattern : omni-directional

Element : back electret-Condenser

Frequency Response : 20 Hz - 20 kHz

Impedance : 250 +/-30% (at 1,000Hz)

Sensitivity : -63 dB +-3 dB ( 0 dB=1V/ microbar 1,000 Hz indicated by open circuit )

Operating Voltage : phantom power 9V-52VDC
