Type de produit	Cuisinière
Marque	Kaiser
Modèle	KCG 9387 Turbo
Catégorie	Cuisinière
Largeur	90 cm
Profondeur	60 cm
Hauteur	85-90 cm (réglable)
Poids	Environ 65 kg
Alimentation	Gaz (brûleurs) + 220-240 V / 50-60 Hz (four)
Type de four	Four ventilé (Turbo)
Nombre de brûleurs	5 brûleurs gaz (dont 1 triple couronne)
Allumage	Allumage électronique intégré
Fonctions du four	Chaleur tournante, gril, décongélation, cuisson traditionnelle
Nettoyage du four	Par pyrolyse ou catalyse (selon modèle)
Matériau de la table	Vitrocéramique ou acier inoxydable (selon version)
Porte du four	Amovible pour nettoyage
Sécurité enfants	Verrouillage des commandes et sécurité porte
Arrêt automatique	Oui (minuterie programmable)
Indice de réparabilité	7/10 (pièces détachées disponibles)
Accessoires fournis	Grille, lèchefrite, tournebroche (selon modèle)
Classe énergétique	A+ (four)
Notice d'utilisation	Téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - KCG 9387 Turbo Kaiser

Quelle est la largeur de la cuisinière Kaiser KCG 9387 Turbo ?

La cuisinière a une largeur de 90 cm, ce qui est standard pour les modèles grande capacité.

Comment allumer les brûleurs gaz ?

Appuyez sur le bouton du brûleur et tournez-le vers la position allumage. L'allumage électronique produit des étincelles. Maintenez enfoncé quelques secondes après l'allumage pour sécuriser la flamme.

Le four est-il autonettoyant ?

Selon le modèle, le four peut être équipé de la pyrolyse (nettoyage à haute température) ou de la catalyse (paroi absorbant les graisses). Vérifiez sur votre notice.

Puis-je utiliser la cuisinière sur une installation gaz butane ?

Oui, la cuisinière est livrée avec des injecteurs adaptés au gaz butane/propane. Pour le gaz naturel, des injecteurs sont fournis séparément.

Comment nettoyer les brûleurs ?

Retirez les caches et les brûleurs, lavez-les à l'eau savonneuse. Ne pas utiliser de produits abrasifs. Séchez soigneusement avant de remonter.

Que faire si le four ne chauffe pas ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous que la minuterie est réglée. Si le problème persiste, contactez le service après-vente.

La porte du four peut-elle être démontée pour le nettoyage ?

Oui, la porte est amovible. Ouvrez-la complètement, puis déclipsez les charnières pour la retirer. Consultez la notice pour les précautions.

Quelle est la puissance maximale du four ?

Le four ventilé a une puissance d'environ 2,5 kW en chaleur tournante.

Y a-t-il une sécurité enfant ?

Oui, la cuisinière est équipée d'un verrouillage des commandes et d'une sécurité de porte qui empêche l'ouverture pendant la pyrolyse.

Où puis-je trouver des pièces détachées pour le modèle KCG 9387 Turbo ?

Les pièces détachées sont disponibles sur le site officiel de Kaiser ou chez les revendeurs agréés. Utilisez le numéro de modèle pour la recherche.

MODE D'EMPLOI KCG 9387 Turbo Kaiser

Kaiser®

EN

DEAR CUSTOMERS,

thank you for purchasing this Kaiser product.

We are convinced that you have made a right choice. This product which satisfies the high quality demands and corresponds to world comprehensive standards realizes your cookeries, and his modern appearance which has been developed by the best European designers will decorate your kitchen splendidly.

We ask you to read the operating instructions before usage thoroughly. The consideration of recommendations protects you from possible inconveniences which can appear as a result of the wrong use of the cooking hobs, and allows you to reduce the consumption of gas and electric energy. If the use corresponds to the present operating instructions, the cooking hob will bring you a lot of pleasure for a long time.

Our cooking hobs correspond to the main demands of the security, hygiene and environment protection, according to the directives of the EU which is confirmed with certificates DIN ISO 9001, ISO 1400, according to the norms counting within the frames of the EU, they also correspond to the Gosstandart of Russia, standards of the CIS, which is confirmed with the corresponding certificates.

With the thoughts of a constant improvement of the quality of our cooking hob the changes in design and equipment which lead only to positive changes of the technical qualities are reserved by the manufacturer.

We wish you an effective use of our cooking hob.

Yours faithfully

Kaiser

ÖLAN-Haushaltsgeräte

Berlin Germany

We Inform you that our devices which are the object of the present operating instructions are precertain exclusively for the domestic use.

DE

LIEBE KUNDIN, LIEBER KUNDE,

wir danken Ihnen für den Erwerb unserer Technik.

Wir sind überzeug, dass Sie eine richtige Wahl getroffen haben. Dieses Produkt, das die hohen Forderungen zur Qualität befriedigt und weltumfassenden Standards entspricht, verwirklicht Ihre Kochkünste, und sein modernes Aussehen, das von besten europäischen Designer entwickelt worden ist, wird Ihre Küche prächtig schmücken.

Wir bitten Sie die Bedienungsanleitung vor der Nutzung aufmerksam zu lesen. Die Beachtung von Empfehlungen schützt Sie von eventuellen Unannehmlichkeiten, die als Folge der falschen Nutzung des Kochfeldes auftreten können, und ermöglicht Ihnen den Verbrauch von Gas und Elektroenergie zu reduzieren. Das Kochfeld bringt Ihnen viel Vergnügen auf lange Zeit, wenn der Gebrauch der vorliegenden Bedienungsanleitung entsprechen wird.

Unsere Kochfelder entsprechen den Hauptforderungen der Sicherheit, der Hygiene und des Umweltschutzes, laut den Direktiven der EU, was mit Zertifikaten DIN ISO 9001, ISO 1400, entsprechend den im Rahmen der EU geltenden Normen, bestätigt ist, und genauso auch den Anforderungen von Gosstandart in Russland und Standards anderer GUS Länder, was durch die Identifikationszertifikate bestätigt ist.

Mit den Gedanken der ständigen Verbesserung der Qualität unserer Kochfelder sind Änderungen bei Design und Einrichtung, die nur zu positiven Veränderungen der technischen Eigenschaften führen, vom Hersteller vorbehalten.

Wir wünschen Ihnen die effektive Nutzung unseres Kochfeldes.

Hochachtungsvoll

Kaiser OLAN-Haushaltsgeräte Berlin Germany

Wir Informieren Sie, dass unsere Geräte, die der Gegenstand der vorliegenden Bedienungsanleitung sind, sind ausschließlich für den häuslichen Gebrauch vorbestimmt.

RU

УВАЖАЕМЫИ ПОКУПАТЕЛЬ,

благодарим Вас за приобретение нашей техники.

Мы уверены, что Вы сделали правильный выбор. Данный продукт, удовлетворяющий самым высоким требованиям и отвечающий мировым стандартам, позволит Вам легко воплотить все Ваши кулинарные способности, а его современный вид, разработанный лучшими европейскими дизайнерами, великолепно украсит Вашу кухню.

Просим Вас внимательно прочитать инструкцию по обслуживанию и эксплуатации до пуска устройства. Соблюдение содержащихся в ней рекомендаций защитит Вас от возможных неприятностей при неправильной эксплуатации варочной поверхности, а также позволит Вам уменьшить расход газа и электроэнергии. Если эксплуатация варочной поверхности будет соответствовать настоящей инструкции, наша варочная поверхность будет радовать Вас долгое время.

Наши варочные поверхности полностью соответствует основным требованиям безопасности, гигиены и защиты окружающей среды, согласно директивам Европейского Союза, что подтверждено сертификатами DIN ISO 9001, ISO 1400, в соответствии с настоящими нормами, действующими на территории Европейского сообщества, а также полностью отвечают всем требованиям Госстандарта России и стандартов других стран СНГ, что подтверждается сертификатами соответствия.

С мыслью о дальнейшем повышении технических и эксплуатационных характеристик наших варочных поверхностей мы оставляем за собой право на внесение изменений в дизайн и устройство, влияющих только положительно на потребительские качества и свойства продукта.

Желаем Вам эффективного пользования варочной поверхностью нашей фирмы.

Уважающий Вас

Kaiser OLAN-Haushaltsgeräte Берлин Германия

Информируем, что наши приборы, являющиеся предметом настоящей Инструкции, предназначены исключительно для домашнего пользования.

EN

CONTENTS

INSTALLATION INSTRUCTIONS 6

Electrical connection 6

Gas connection 8

Conversion to a different gas type

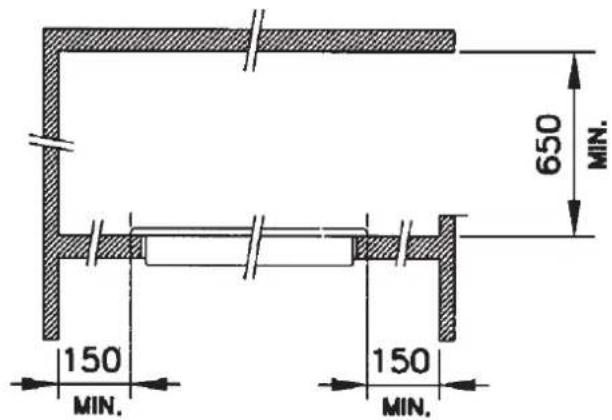

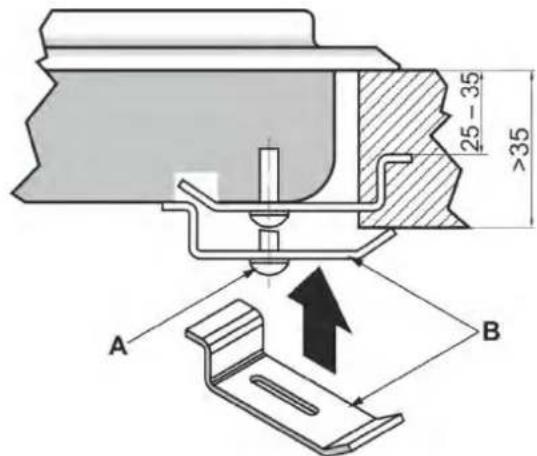

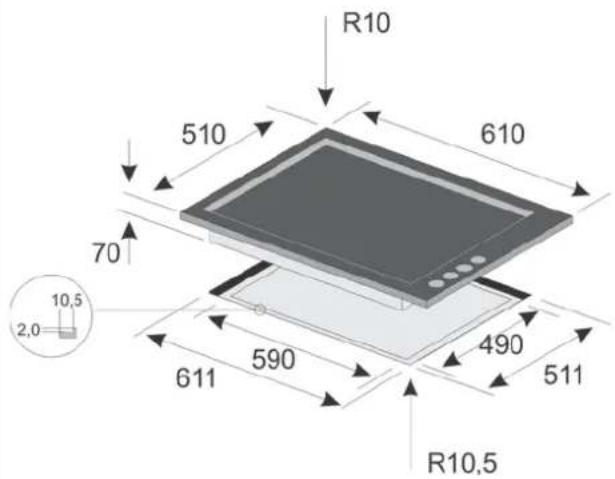

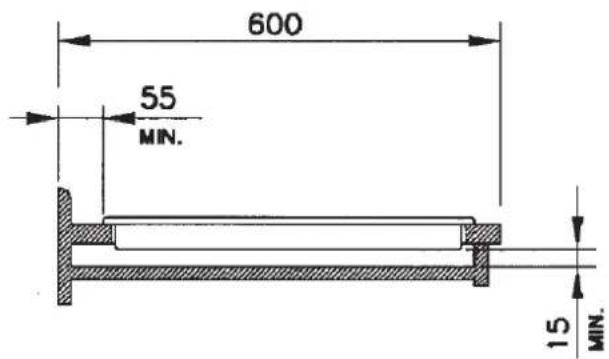

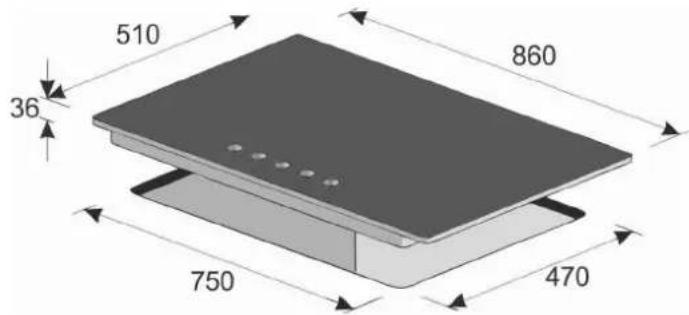

Installation of the hob 14

10

SAFETY CONDITIONS 20

EQUIPMENT 26

Gas cooking hob 26

USAGE 28

CARE AND ATTENDANCE 32

RESPECT FOR THE ENVIRONMENT 36

DE

INHALTSVERZEICHNIS

FÜR DEN INSTALLATEUR 7

Stromanschluss 7

Gasanschluss 9

Umstellen auf einen anderen Gastyp 11

Einbau des Kochfeldes 15

SICHERHEITSBEDINGUNGEN 21

AUSSTATUNG 27

Gaskochfeld 27

BENUTZUNG 29

PFLEGE UND WARTUNG

UMWELTVERTRÄGLICHKEIT 37

RU

ОГЛАВЛЕНИЕ

ИНСТРУКЦИЯ ПО МОНТАЖУ 7

Подключение к электросети 7

Подключение к газу 9

Переключение на другой тип газа 11

Установка варочной поверхности 15

УСЛОВИЯ БЕЗОПАСНОСТИ 21

ОБОРУДОВАНИЕ 27

Газовая варочная поверхность 27

ИСПОЛЬЗОВАНИЕ 29

33 ОБСЛУЖИВАНИЕ И УХОД 33

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ 37

EN

INSTALLATION INSTRUCTIONS

Attention! Installation and electrical connection must be made by a qualified expert only.

Attention! The manufacturer declines all responsibility for damage or injury if the above instructions and normal safety precautions are not respected.

ELECTRICAL CONNECTION

Before connecting the cooking hob to the mains power supply, make sure that:

- the plant characteristics are such as to follow what is indicated on the matrix plate placed at the bottom of the working area,

- t he mains supply has an efficient ground connection complying with all applicable laws and regulations.

Correct grounding is a legal requirement. If the appliance is not pre-fitted with a power cable and/or plug, use only suitable cables and plugs capable of handling the power specified on the appliance's data plate and capable of resisting heat. The power cable should never reach a temperature 50^ C above ambient temperature at any point along its length.

If the appliance is to be connected directly to mains terminals, fit a switch with minimum aperture of 3 mm between the contacts. Make sure that the switch is of sufficient capacity for the power specified on the appliance's data plate, and compliant with applicable regulations. The switch must not break the yellow-green earth wire. The socket or switch must be easily reachable with the cooking hob fully installed.

DE

FÜR DEN INSTALLATEUR

Achtung! Die Montage und Stromnetzanschluss soll nur von einem qualifizierten Fachmann durchgeführt werden.

Achtung! Der Hersteller ist nicht haftbar, wenn bei der Installation des Gerätes alle oben angeführten Anweisungen nicht befolgt werden.

RU

ИНСТРУКЦИЯ ПО МОНТАЖУ

Внимание! Монтаж и подключение должны проводиться только квалифицированным специалистом.

Внимание! Изготовитель не несет никакой ответственности, если при установке прибора не соблюдаются все вышеприведенные предписания.

STROMANSCHLUSS

Vor der Durchführung des Stromanschlusses muss sichergestellt werden, dass:

• die Eigenschaften des Stromnetzes mit den Werten auf dem im unteren Teil des Kochfeldes angebrachten Typenschild übereinstimmen,
• das Stromnetz gemäß den geltenden Bestimmungen und Rechtsvorschriften geerdet ist.

Die Erdung ist eine notwendige Voraussetzung der Nutzung des Gerätes. Falls das Kochfeld mit keinem Kabel und/oder Netzstecker ausgestattet ist, muss geeignetes Material verwendet werden, das den Werten auf dem Typenschild des Gerätes entspricht. Das Kabel darf an keiner Stelle keinesfalls eine Temperatur von über 50°C erreichen.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением варочной поверхности к эл. сети, необходимо убедиться, что:

• параметры сети соответствуют данным в табличке на нижней части самого прибора,
• эл. сеть заземлена в соответствии с действующими нормами и предписаниями.

Заземление является необходимым условием правильной эксплуатации. Если варочная поверхность не оборудована кабелем и/или штекером, применяйте только материалы, соответствующие данным, указанным в заводской табличке. Кабель ни в коем случае не должен нагреваться выше температуры 50°C.

Wenn ein direkter Netzanschluss gewünscht wird, muss ein allpoliger Schalter mit Kontaktöffnung von min. 3mm vorgesehen werden, der erlaubt das Gerät vom Netz zu trennen, der den technischen Daten der geltenden Vorschriften entsprechen muss (das gelb-grüne Erdungskabel darf nicht vom genannten Schalter unterbrochen werden). Der Stecker bzw. der allpolige Schalter müssen bei dem installierten Gerät problemlos zugänglich sein.

В случае подсоединения непосредственно к эл. сети, необходимо использовать специальный автоматический выключатель с зазором между контактами не менее 3 мм, позволяющий отсоединять прибор от сети, соответственно техническим данным действующих предписаний (желто-зеленый кабель заземления не должен прерываться данным выключателем). Штекер или автоматический выключатель на правильно установленном приборе должен быть всегда легкодоступен.

EN

GAS CONNECTION

Close-up of a mechanical component with a white cylindrical pin inserted, showing a black bolt and black housing (no text or symbols visible)

The cooking hob is designed to operate with both natural gas (methane) and liquid gas (LPG), and can be easily converted from one type to another following the instructions given in the relative section of this booklet «Converting to a different type of gas».

At factory the appliance has been pre-installed to natural gas.

Attention! Connection to the gas supply and converting to a different type of gas must be carried out by qualified technicians and in conformance with the requirements.

Depending on regional rules and regulations, may be used different (from mentioned) types of connections.

Close-up of a metallic pipe fitting with threaded end and two upward arrows indicating assembly or inspection (no text or symbols visible)

3

Close-up of a metallic threaded bolt with a black arrow pointing to the bolt tip (no text or symbols visible)

Close-up of a metallic pipe fitting with a black arrow pointing to a threaded end (no text or symbols visible)

If the appliance is to operate with gas bottles (LPG), a pressure regulator conforming to the requirements.

Rigid pipe connection

Connection to the mains gas supply may be made via a metal pipe or via a rigid stainless steel pipe, or via a flexible steel-tipped hose 3 which is tightly attached to the fitting 2 (remove the plastic cap 1).

When connecting to LPG, use the fitting 4.

A service-adapter 5 is for gas service personal only. The gas connection with this adapter is prohibited.

The fittings 4 and 5 with seals are supplied with the appliance and comply with standards.

DE

GASANSCHLUSS

Das Kochfeld kann mit Erdgas (Methan) oder Flüssiggas betrieben und ganz einfach von einem Gastyp auf den anderen umgestellt werden (siehe Abschnitt «Umstellen auf einen anderen Gastyp»).

Am Werk wurde das Gerät auf Erdgas vorinstalliert.

Achtung! Der Anschluss an das Gasnetz und Umstellung auf einen anderen Gastyp muss von einer Fachperson gemäß den geltenden Vorschriften ausgeführt werden. Je nach den regionalen Vorschriften und Bestimmungen können die Arten von Verbindungen verwendet werden, die vom angegebenen abweichen.

Wird das Gerät mit Flüssiggas aus einer Gasflasche gespeist, muss der Druckregler gemäß den geltenden Vorschriften benutzt werden.

Das Anschließen zur Quelle des Gases

Der Anschluss zum Stadtgas kann mit Hilfe eines steifen Metallrohres oder mit einem Sicherheits-Gasschlauch mit Stahlspitze 3 zum Anschluss 2 (Kunststoffkappe 1 entfernen) hergestellt werden.

Beim Anschluss zur Flüssiggas, benutzen Sie Gewindefitting 4.

Service-Adapter 5 ist nur für Fachpersonen des Kundendienstes bestimmt. Der Anschluss mit diesem Adapter ist verboten.

Das Gewindefitting 4 und der Service-Adapter 5 mit Dichtungen werden zusammen mit dem Gerät als Zubehör geliefert und entsprechen den Normen.

RU

ПОДКЛЮЧЕНИЕ К ГАЗУ

Варочная поверхность может работать на природном (метан) или сжиженном газе и очень просто переключаться с одного типа газа на другой (см. раздел «Переключение на другой тип газа»).

На заводе прибор настроен для подключения к природному газу.

Внимание! Подключение прибора к газовому баллону или газопроводу и переключение на другой тип газа должно осуществляться квалифицированными специалистами, в соответствии с действующими предписаниями. В зависимости от региональных норм и правил, могут использоваться отличные от указанного типы подключений.

Если прибор питается сжиженным газом из газового баллона, регулятор давления должен использоваться в соответствии с действующими предписаниями.

Подключение к источнику газа

Подсоединение к магистральному газу осуществляется с помощью металлической трубы или с помощью специального нержавеющего стального шланга со стальным наконечником 3 к штуцеру 2 (снять пластиковую заглушку 1).

При подключении к сжиженному газу, использовать переходник 4.

Сервис-адаптер 5 предназначен только для специалистов сервисной службы. Подключение при помощи данного адаптера запрещено

Переходник 4 и сервис-адаптер 5 с уплотнениями поставляются в комплекте с прибором как принадлежности и соответствуют нормам.

EN

You must prevent the pipe from crushing, coming into contact with moving parts of the kitchen unit (for example, a drawer) and prevent access to any spaces which might become obstructed.

Attention! CHECK UP LEAKPROOFNESS of the connection to the gas supply pipe or gas cylinder using soap suds only. Spread soap suds on the joints, if there are bubbles, please close the valve and reconnect the hose until no bubbles.

Don't use open flame – danger to life!

DE

RU

Der Schlauch sollte nicht gequetscht sein, nicht in Kontakt zu den beweglichen Teilen der Einbaueinheit gelangen (z. B. einer Schublade) oder durch Öffnungen verlegt werden, die verschlossen werden könnten.

Шланг не должен сдавливаться, соприкосаться с подвижными частями мебели, в которую монтируется поверхность (например, с выдвижными ящиками) и проходить в загроможденных местах.

Achtung! Nach dem Anschließen des Gerätes an das Gasnetz (bzw. die Gasflasche) mit Seifenwasser KONTROLLIEREN, ob der Anschluss DICHT ist bzw. Gas austritt. Tragen Sie Seifenschaum auf die Verbindung. Wenn Blasen auftreten, schließen Sie das Ventil, den Schlauch trennen und wieder anschließen. Wiederholen, bis Blasen verschwinden.

Auf keinen Fall einen Feuerzeug, einen Zündholz oder offene Flamme anderer Art benutzen!

Внимание! После подключения прибора к газопроводу или газовому балону ПРОКОНТРОЛИРОВАТЬ ГЕРМЕТИЧНОСТЬ соединений с помощью мыльной пены. Нанесите мыльную пену на соединения. Если появятся пузыри, закройте кран, отсоедините шланг и подсоедините снова. Повторяйте пока не исчезнут пузыри.

Ни в коем случае не применять открытое пламя!

EN

It is advisable to tighten the junctions by insulating teflon tape.

And if there is gas leak happens during using, please immediately shut off the gas source or call local gas sector service for help.

If the hob is to be combined with an oven, please check, that gas intake connection of the appliance has a "male thread"

When making the connection, take care not to apply stresses of any kind to the appliance.

CONVERSION TO A DIFFERENT TYPE OF GAS

Before converting the appliance for operation with a different gas type, check which type of gas it is currently set to operate with (adhesive label on appliance).

For the correct nozzle diameter, refer to the relative table in this booklet.

Conversion to a different gas type must be carried out by qualified technicians and in conformance with the requirements.

Conversion procedure:

• Disconnect the electrical power supply to the appliance,

• Turn the knobs in the null position.

• Replace the nozzles 1 with the corresponding type of gas to be used (see table «Nozzle table»).

• To adjust to the minimum, light the fire und turn the knob 2 in the position of minimal flame, then remove the knob of gas submission.
• Use a screwdriver on the screw placed on the tap 3.
  • For LPG (butane/propane) screw tight the tap.

DE

Es wird empfohlen, die Verbindungen mit Teflonband abzudichten.

Wenn Gasaustritts findet während des Betriebes statt, schalten Sie bitte sofort die Gasquelle, oder rufen Sie Ihren lokalen Gasversorger um Hilfe.

Wenn das Kochfeld mit dem Ofen verbunden werden soll, stellen Sie sicher, dass die Gasanschlussvorrichtung ein Außengewinde aufweist.

Beim Anschluss darauf achten, dass das Gerät von jeder Art von Stress zu verwenden.

RU

Рекомендуется уплотнить соединения при помощи уплотняющей ленты из тефлона.

Если утечка газа происходит во время эксплуатации, пожалуйста, немедленно отключите источник газа или позвоните в местную газовую службу за помощью.

Если поверхность должна быть подключена вместе с духовкой, пожалуйста удостоверьтесь, что газовое соединение прибора имеет наружную резьбу.

При подсоединении, старайтесь не применять к прибору любого рода напряжение.

UMSTELLEN AUF EINEN ANDEREN GASTYP

Vor dem Umstellen auf einen anderen Gastyp den Gastyp feststellen, auf den das Gerät eingestellt ist (siehe Typenschild des Gerätes).

Für den Düsendurchmesser siehe »Tabelle der Düsen«.

Umstellung von einem Gastyp auf einen anderen muss von einem Fachmann gemäß den geltenden Vorschriften ausgeführt werden.

Vorgangsweise bei Umstellung auf einen anderen Gastyp:

• Das Gerät vom Stromnetz trennen,
• Die Bedienknebel in die Nullposition drehen.
- Die Düsen 1 mit den für den vorhandenen Gastyp bestimmten Düsen (siehe Tab. »Tabelle der Düsen«) ersetzen.
- Für die Einstellung der minimalen Flamme, die Flamme anzünden, den Bedienknebel 2 in die Position Minimum drehen, danach den Bedienknebel für Gaszufuhr herausziehen.
- die Einstellschraube 3 am Hahn mit entsprechendem Schraubenzieher drehen.
- Bei Betrieb mit Flüssiggas (Butan-/Propangas) Einstellschraube fest anziehen.

ПЕРЕКЛЮЧЕНИЕ НА ДРУГОЙ ТИП ГАЗА

Перед переключением на другой тип газа, определить на какой тип газа настроен прибор (см. на заводской табличке).

Данные диаметра форсунок указаны в «Таблице форсунок».

Переключение с одного типа газа на другой должно осуществляться квалифицированным специалистам в соответствии с действующими предписаниями.

Порядок действий при переключении на другой тип газа:

• Прибор отключить от эл. сети.
• Ручки управления подачей газа повернуть в нулевое положение.
• Форсунки 1 заменить на те, которые соответствуют имеющемуся в наличии типу газа (см. «Таблицу форсунок»).
• Для установки минимального пламени зажечь огонь, ручку управления подачей 2 повернуть в положение минимум и снять ручку.
• Подходящей отверткой вращать регулировочный винт 3
• При использовании жидкого газа (бутанпропан) завернуть крепко регулировочный винт.

NOZZLE TABLE

Burner	Rated load kW	Nozzle bore in mm
		G20/20	G30/30	G30/50
Turbo	3,80	1,35	0,98	0,77
Turbo*	3,80	1,49	0,98	0,77
Turbo**	3,50 1,45 0,95 0,77
Strong	3,00	1,15	0,85	0,75
Normal	1,75	0,97	0,65	0,58
Small	1,00	0,72	0,50	0,43

Burner	Rated load kW	Nozzle bore in mm
		G25/20
Turbo	3,60	1,60
Strong	3,00	1,34
Normal	1,50	0,94
Small	0,90	0,72

* – for KG 6340 Turbo
** – for KG 6325... Turbo

RATED POWER

NENNLEISTUNG

НОМИНАЛЬНАЯ МОЩНОСТЬ

ModelModellМодель

KG 3351

KCG 3382

KG 6340 Turbo

KG 6350 Turbo,KCG 6380 *** Turbo

KCG 6382 *** TurboKG 6357 TurboKCG 6387 Turbo

KCG 8382 Turbo

KG 6325 *** Turbo

KG 9325 *** Turbo

KCG 6383 Turbo

KCG 6335 *** Turbo

KG 9356 Turbo, KCG 9386 TurboKG 9357 Turbo

TABELLE DER DÜSEN

Brenner	Nennlast kW	Durchmesser der Düse in
		G20/20	G30/30	G30/50
Turbo	3,80	1,35	0,98	0,77
Turbo *	3,80	1,49	0,98	0,77
Turbo**	3,50	1,45	0,95	0,77
Stark	3,0	1,15	0,85	0,75
Normal	1,75	0,97	0,65	0,58
Spar	1,00	0,72	0,50	0,43

ТАБЛИЦА ФОРСУНОК

Горелка	Номинальная мощность, кВт	Диаметр форсунки в мм
		G20/20	G30/30	G30/50
Турбо	3,80	1,35	0,98	0,77
Турбо*	3,80	1,49	0,98	0,77
Турбо**	3,50	1,45	0,95	0,77
Усиленная	3,0	1,15	0,85	0,75
Нормальная	1,75	0,97	0,65	0,58
Малая	1,00	0,72	0,50	0,43

Brenner	Nennlast kW	Durchmesser der Düse in
		G25/20
Turbo	3,60	1,60
Stark	3,00	1,34
Normal	1,50	0,94
Spar	0,90	0,72

Горелка	Номинальная мощность, кВт	Диаметр форсунки в мм
		G25/20
Турбо	3,60	1,60
Усиленная	3,00	1,34
Нормальная	1,50	0,94
Малая 0,90	0,72

* – für KG 6340 Turbo
** – für KG 6325... Turbo

* – для KG 6340 Turbo

** – для KG 6325... Turbo

kW(Hs)G30 (30mbar),G20 (20mbar)	kW(Hs)G30 (50mbar)	kW(Hs)G25 (20mbar)
4	3.9	3.9
4	4	3.9
8.3	8.2	7.5
8.3 8.2 7.5
8.3 8.3 7.5
11.3	11.3	10.5
8.3 8.3 7.5
11.3	11.3	10.5
8.3	8.2	7.5
G20 – 8.5 ; G30 – 8.1	8.5	7.5
11.0 11.3 10.5

EN

INSTALLATION OF THE HOBS

The regulations covering the installation, maintenance and operation of gas appliances for domestic use are applicable regulations.

This appliance is not provided with a combustion product discharge.

Installation and connection should be made in accordance with this regulation.

It is recommended that it be installed in sufficiently aerated places, in terms of the laws in force.

The quantity of air which is necessary for combustion must not be below 2,0 m ^3 /h for each kW of installed power (See «Nozzle table»).

The appliance can be fitted into a working area as illustrated on the corresponding figure.

The installation space measurements are given in mm.

Make sure that surrounding materials are heat resistant.

Apply the seal provided over the whole of the area perimeter.

Attention! To install the appliance is not recommended the use of the silicone or other sealants and other adhesives besides the supplied mounting materials. If additional fastening materials and substances have been used, the removing the device from the mounting niche in case of necessary service is provided by and at the expense of the owner. The manufacturer and the customer services are not responsible for damages of equipment and furniture because of the disassembling.

Attention! Installation and electrical connection of the cooking hob must be made by a qualified expert only.

Attention! We Inform you that our devices which are the object of the present operating instructions are precertain exclusively for the domestic use.

EINBAU DES KOCHFELDES

Für die Installation, Wartung und Benutzung von Gasgeräten des privaten Gebrauchs handeln Sie entsprechend den geltenden Normen und Vorschriften.

Dieses Gerät ist mit einer Vorrichtung zur Beseitigung der Verbrennungsgase nicht angeschlossen.

Installation und Anschluss müssen entsprechend den gegebenen Vorschriften ausgeführt werden.

Gerät nur in ausreichend belüfteten Räumen und nach den gesetzlichen Vorschriften aufstellen.

Die Menge der zum Verbrennungsprozess benötigten Luftzufuhr darf nicht unter 2,0 m³/h pro kW der eingestellten Leistung liegen (Siehe »Tabelle der Düsen«).

Das Gerät ist für den Einbau in einer Arbeitsfläche vorgesehen, wie auf der Abbildung gezeigt wird.

Die Einbaumaßen sind in mm angegeben.

Das Möbelmaterial muss hitzebeständig sein.

Entlang der gesamten Außenkante der Fläche den mitgelieferten Abdichtungsmaterial versiegeln einlegen.

Achtung! Beim Einbau ist zu beachten: die Verwendung von der Silikonfuge, anderen Dichtungsmittel oder Klebstoffe zusätzlich zu den gelieferten Befestigungsmaterialien wird nicht empfohlen. Bei der Verwendung der zusätzlichen Befestigungsmaterialien und Stoffen, falls die Servicedienstleitung notwendig ist, wird das Herausnehmen des Gerätes aus der Montagenische auf eigenen Kosten und aus eigener Kraft des Inhabers des Gerätes durchgeführt. Der Hersteller und das Kunden-Service übernehmen keine Verantwortung für die Schäden des Gerätes und der Möbel bei der Demontage.

Achtung! Die Montage und Stromnetzanschluss des Kochfeldes soll nur von einem qualifizierten Fachpersonal durchgeführt werden.

Achtung! Wir Informieren Sie, dass unsere Geräte, die der Gegenstand der vorliegenden Bedienungsanleitung sind, sind ausschließlich für den häuslichen Gebrauch vorbestimmt.

УСТАНОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ

Для установки, ухода и пользования газовым прибором следуйте требованиям соответствующих норм.

Этот прибор не подсоединен к устройству вытяжки.

Установка и подсоединение должны производиться в соответствии с настоящим предписанием.

Прибор устанавливается только в достаточно хорошо проветриваемом помещении с учетом всех предписаний.

Объем подачи воздуха, необходимого для процесса сгорания, не должен быть меньше 2,0 м³/час на каждый киловатт устанавливаемой мощности (см. «Таблица форсунок»).

Прибор предусмотрен для второйки в рабочую поверхность, как это изображно на иллюстрации.

Размеры для встраивания даны в мм.

Мебель должна быть изготовлена из нагревостойкого материала.

Вдоль внешнего контура встраиваемой поверхности прокладывается прилагаемый в комплекте уплотнительный материал.

Внимание! При монтаже устройства не рекомендуется применение силиконовых и прочих герметиков, а также других клеящих веществ помимо крепёжных материалов, входящих в комплект поставки. При использовании дополнительных крепёжных материалов и веществ, извлечение устройства из монтажной ниши в случае необходимости сервисного обслуживания производится силами и за счёт его владельца. Производитель и сервисные службы не несут ответственности за повреждение устройства и мебели при демонтаже.

Внимание! Монтаж и подключение варочной поверхности должны проводиться только квалифицированным специалистом.

Внимание! Информируем, что наши приборы, являющиеся предметом настоящей Инструкции, предназначены исключительно для домашнего пользования.

KG 6350 Turbo, KCG 6380 * Turbo, KCG 6382 * Turbo, KG 6357 Turbo, KCG 6387 Turbo

KG 3351 KCG 3382

KG 6340 Turbo

KG 4350 Turbo KCG 4380 * Turbo

KCG 8382 * Turbo

KG 6360 Turbo Romb KCG 6390 * Turbo Romb

KG 6325 * Turbo

KCG 6383 * Turbo KCG 6335 * Turbo

KG 9325 * Turbo, KG 9357 Turbo

KG 9356 Turbo, KCG 9386 Turbo, KCG 9387 Turbo

Attention! Check again before installation the fit sizes of the hob to avoid possible mistakes during installation.

Achtung! Vor der Montage überprüfen Sie noch mal die Passmaße des Kochfeldes, um die möglichen Fehler bei der Installation zu vermeiden.

Внимание! Перед монтажом проверьте ещё раз посадочные размеры варочной поверхности, чтобы избежать возможных ошибок при установке.

WARNING: CRYSTAL HOBS

DO NOT TIGHTEN SCREW 'A' EXCESSIVELY, ONE TURN MAX WILL BE SUFFICIENT, AFTER CORRECTLY FITTING SHAFT 'B' INTO PLACE, AS SHOWN IN THE PICTURE. ENSURE THAT THE SUPPORTING SURFACE IS PERFECTLY EVEN. FIT THE APPROPRIATE EXPANDED SEAL. CRYSTAL HOBS MUST NOT BE SUBJECTED TO STRAINS CAUSED BY UNEVEN SUPPORTING SURFACES.

WICHTIG: CRYSTAL KOCHSTELLEN

DIE SCHRAUBE 'A' SOLL NICHT ZU FEST ANGEZOGEN WERDEN, MAX. NOCH UM EINE UMDREHUNG ZIEHEN, NACHDEM DIE HALTERUNG 'B' IHRE RICHTIGE STELLUNG (S. ABBILDUNG) ERREICHT HAT. SICHERSTELLEN, DASS DIE AUFLAGEFLÄCHE VOLLKOMMEN EBENFLÄCHIG IST. DEN DAZU VORGESEHENEN DICHTRING AUS SCHAUMKUNSTSTOFF VERWENDEN. DIE CRYSTALKOCHSTELLEN DÜRFEN MIT SPANNUNGEN INFOLGE VON UNREGELMÄSSIGKEITEN IN DER AUFLAGEFLÄCHE NICHT BELASTET WERDEN.

ВАЖНО: СТЕКЛЯННЫЕ НАГРЕВАТЕЛЬНЫЕ ПОВЕРХНОСТИ:

ВИНТ 'А' НЕ СЛЕДУЕТ СИЛЬНО ЗАКРУЧИВАТЬ, МАКСИМАЛЬНО ЕЩЕ НА ОДИН ОБОРОТ ПОСЛЕ ТОГО, КАК КРЕПЛЕНИЕ 'В' ЗАЙМЕТ СВОЕ ПОЛОЖЕНИЕ (см. рис.) УБЕДИТЕСЬ, ЧТО ПОВЕРХНОСТЬ ПРИЛЕГАЕТ БЕЗУПРЕЧНО РОВНАЯ. ПРИМЕНЯЙТЕ ДЛЯ ЭТОГО УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА. ВО ИЗБЕЖАНИЕ СЕРЬЕЗНЫХ ПОВРЕЖДЕНИЙ НЕ ПОДВЕРГАЙТЕ СТЕКЛЯННЫЕ НАГРЕВАТЕЛЬНЫЕ ПОВЕРХНОСТИ ЧРЕЗМЕРНЫМ НАГРУЗКАМ.

EN

SAFETY CONDITIONS

• Please, keep watch over children as long as the cooker hob is in operation. Children are unaware of operating rules. Hot gas burners, pans and pots with hot liquid on the grid above the burners can cause a skin-burn.
• Connection cords of electric appliances, e.g. a mixer, should not get in contact with hot parts of the cooker hob.
• Keep watching the cooker hob while frying: oils and fats can get inflamed due to overheating.
• If faults occur, further operation is not allowed until the appliance has been repaired by an authorized serviceman.
• Don't turn on the valve of the gas inlet or gas cylinder before you make sure that the gas burners are switched off.
• Keep the burners clean. The overflow food or residues must be immediately removed after the burners get cold. Don't put pans directly onto the burners.
• Don't strike the knobs and the burners.
• Unauthorized persons are not allowed to carry on amendments or repair the cooker.
• Don't blow out the flame of the burner.
• Users are not allowed to adjust the cookers to different gas type on their own, move the cooker to another place or make changes in the gas supply system. These operations can be carried on only by an authorized serviceman.

DE

SICHERHEITSBEDINGUNGEN

- Während des Gaskochfeldbetriebe s auf Kinder aufpassen, weil sie über keine Kenntnisse hinsichtlich die Kochfeldbedienung verfügen. Insbesondere heiße Kochzonenbrenner, Kochgeschirr mit heißer Flüssigkeit können bei Kindern Verbrennungen verursachen.

- Es ist zu beachten, dass kein Anschlusskabel anderer Elektrogeräte (wie z.B. eines Mixers) mit heißen Kochfeldteilen in Kontakt kommt.

- Das Kochfeld während des Bratens nicht ohne Aufsicht lassen. Überhitzte Öle und Fette sind leicht entzündlich!

- Falls das Kochfeld beschädigt wird, darf es erst nach der Beseitigung der Beschädigung durch einen qualifizierten Fachmann wieder benutzt werden.

- Den Gasabsper rhahn an der Gasanschlussstelle bzw. an der Gasflasche niemals öffnen ohne sicherzustellen, dass alle Gassperrventile des Kochfeldes zugedreht sind.

- Gasbrenner nicht überfluten bzw. verunreinigen lassen. Beschmutzte Gasbrenner sofort nach dem Abkühlen reinigen und abtrocknen. Kein Geschirr direkt auf die Gasbrenner aufstellen.

- Drehregler und Gasbrenner nicht aufschlagen.

- Es ist streng verboten, das Kochfeld von nicht speziell ausgebildeten Personen modifizieren bzw. reparieren zu lassen.

- Gasbrennerflamme nie durch Blasen löschen.

- Eigenwillige Anpassung vom Kochfeld an einen anderen Gastyp, Umstellen des Kochfeldes auf einen anderen Platz sowie Einführung von Änderungen in die Gasversorgungsleitung sind verboten. Diese Tätigkeiten dürfen ausschließlich von einem autorisierten Installateur durchgeführt werden.

RU

УСЛОВИЯ БЕЗОПАСНОСТИ

- Пожалуйста, во время пользования варочной поверхностью следите за детьми, так как дети не знают принципов обслуживания и поверхности. Горячие горелки поверхности, стоящая посуда с горячей жидкостью могут быть причиной ожога у ребенка.

- Подсоединительный электропровод механического оборудования напр. миксера не должен касаться горячих частей варочной поверхности.

- Не оставляйте варочную поверхность без присмотра во время жарения. Масла и жиры могут воспламениться из-за перегрева!

- В случае повреждения варочной поверхности, дальнейшая эксплуатация разрешена только после полного устранения повреждений квалифицированным специалистом.

- Не открывайте кран на вводе газа или клапан на газовом баллоне не убедившись предварительно в том, что все регуляторы варочной поверхности закрыты.

- Избегайте заливать и загрязнять горелки. Загрязненные горелки следует очистить и высушить немедленно после охлаждения варочной поверхности. Не ставьте посуду непосредственно на горелки.

- Не следует стучать по ручкам и горелкам.

- Запрещается совершать модификацию и ремонт варочной поверхности лицами, без профессиональной подготовки.

- Запрещается задувать пламя горелки.

- Запрещается самостоятельно совершать настройку варочной поверхности на другой тип газа, переносить варочную поверхность на другое место, а также совершать изменения в системе питания. Эти операции могут быть совершены только квалифицированным специалистом.

EN

- Don't let children and persons who are not informed about the operation instructions to operate the oven.

- The liquefied gas equipment is intended only for domestic use. This equipment should be checked every 2 years on security.

- This device is not intended for use by children. The nozzles, adapters and other small components and accessories can be swallowed by children and can cause a risk of strangulation. Do not allow children to play with the device or close to it. During operation, the surface is heated. Children should not admit to it until it has cooled down.

DE

• Kleine Kindern und Personen, welche mit der Gebrauchsanweisung des Backofens nicht vertraut sind, den Gasbackofen nicht bedienen lassen.
• Die Flüssiggasanlagen sind nur für den privaten Haushalt bestimmt. Diese Anlagen sollen alle 2 Jahre auf Sicherheit geprüft werden.

- Das Gerät darf von den Kindern nicht verwendet werden. Die Düsen, der Adapter und weitere kleine Bestandteile und Zubehör des Geräts können von den Kindern verschluckt werden, was die Gefahr einer Strangulation hervorrufen kann. Das Kochfeld bleibt beim Funktionieren immer warm. Erlauben Sie den Kindern daher nicht, mit dem Gerät oder in seiner Nähe zu spielen.

RU

• Не допускайте к духовке малых детей, а также лиц, не ознакомленных с руководством по эксплуатации духовки.
• Устройства для работы с сжиженным газом, предназначены только для использования в домашних условиях. Это оборудование должно проверяться по правилам техники безопасности каждые 2 года.
• Данный прибор не предназначен для использования детьми. Форсунки, переходники и прочие мелкие детали могут быть проглочены детьми и вызвать опасность удушения. Не позволяйте детям играть с прибором или рядом с ним. Во время работы поверхность нагревается. Детей не следует подпускать к ней, пока она не остынет.

EN

In case of gas leak, it is not allowed:

to strike a match, smoke, switch on and off an electric receiver (a door bell, a light switch) as well as use other electrical or mechanical appliances which can cause electric or chugging spark.

In this case, immediately shut off gas supply (turn off the valve of the gas cylinder or the switch which cuts off the connection to the gas supply), air the room and contact an authorized person.

- Don't attach any cables to the gas appliance.

- If the gas leaking out of a no tight junction gets inflamed, immediately cut off the gas supply by turning off the valve of the gas cylinder or the switch which disconnects gas supply).

- In case of damage: air the room, disconnect the appliance from the power supply and repair the fault.

- If the gas leaking out of the no tight junction of the gas cylinder gets inflamed, wrap the cylinder with a wet blanket to extinguish the flame and turn off the valve (stopcock) of the gas cylinder. Further use of the damaged gas cylinder is not allowed.

- If you don't use the gas cooker hob for a few days, disconnect it from the gas supply by turning off the stop valve. In case of a gas cylinder, turn off the stopcock every time after the use.

The gas supply should provide the gas cooker hob with the type of gas it has been adjusted to in plant. Information about the gas type which the gas cooker hob has been adjusted to is registered on the data plate.

Im Falle eines Gasleckverdachtes ist folgendes untersagt:

Streichhölzer anzünden, Zigaretten rauchen, Elektrogeräte ein- und ausschalten (Klingel- und Lichtschalter) sowie sonstige elektrische und mechanische Geräte benutzen, die Elektro- und Schlagfunkentstehung verursachen können.

In so einem Fall muss der Gasabsperrhahn der Gasanschlussleitung bzw. der Gasflasche sofort zugedreht und der Raum gelüftet werden; danach muss die Schadensursache von einem autorisierten Fachmann beseitigt werden.

• Keine Erdungsleitungen dürfen an die Gasanschlussleitung angeschlossen werden.
• Falls sich das aus einer undichten Gasinstallation entweichende Gas entzündet, ist der Gaszulauf mittels des Gasabsperrhahnes sofort abzusperren.
• In jeder Situation, wo eine technische Störung auftritt, ist der Herd von der Stromversorgung unbedingt zu trennen, der Raum zu belüften und die Störung bei einer autorisierten Reparaturstelle zu melden.
• Falls sich das aus einem undichten Gasflaschenventil entweichende Gas entzündet, ist die Gasflasche mit einer feuchten Decke zu bedecken, um die Flamme zu löschen und die Gasflasche abzukühlen; den Gasabsperrhahn zudrehen. Wiedergebrauch einer beschädigten Gasflasche ist streng verboten.
• Falls das Kochfeld einige Tage nicht genutzt werden soll, ist der Hauptabsperrhahn der Gasanschlussleitung zuzumachen. Wenn der das Kochfeld von einer Gasflasche versorgt wird, muss das Gasflaschenventil nach jedem Gebrauch zugedreht werden.

Ihr Kochfeld soll an die Gasanschlussleitung angeschlossen werden, welche mit der Gasart versorgt ist, für die Ihr Gaskochfeld werksseitig ausgelegt ist. Die Information über die Gasart, an die Ihr Gaskochfeld werksseitig angepasst worden ist, ist dem Typenschild zu entnehmen.

В случае подозрения утечки газа нельзя:

зажигать спички, курить, включать и выключать электроприемники (звонок или включатель освещения), а также пользоваться другими электрическими и механическими устройствами, вызывающими образование электрической или толчкообразной искры.

В таком случае следует немедленно перекрыть подачу газа (перекрыть клапан на газовом баллоне или кран, отсекающий подачу газа) и проветрить помещение, а затем вызвать лицо, имеющее право на устранение такого рода причин.

• Не следует подсоединять к газовой установке никаких проводов.
• В случае воспламенения газа, вытекающего из-за неплотного подсоединения, следует немедленно перекрыть подачу газа при помощи запорного клапана на газовом баллоне или крана, отсекающего подачу газа.
• В каждом случае, вызванном техническими неисправностями, следует обязательно отключить электропитание варочной поверхности, предварительно проветрив помещение и и заявить о недостатке авторизированному сервисному центру.
• В случае воспламенения газа, вытекающего из неплотного клапана на газовом баллоне, следует: на баллон накинуть мокрое одеяло для охлаждения баллона, завернуть клапан на газобаллоне. Запрещается вторично эксплуатировать поврежденный баллон.
• В случае перерыва в пользовании варочной поверхностью, продолжающегося несколько дней, следует перекрыть кран подачи газа, а при пользовании газовым баллоном — каждый раз после использования.

Варочная поверхность должна быть подсоединена к такому же типу газа, на который она настроена заводом. Информация о типе газа, на который варочная поверхность настроена заводом, находится на заводской табличке.

EN

EQUIPMENT

GAS COOKING HOB

Model Modell Модель	Cooking zones Kochzonen Конфорки	Rear leftHinten linksЗадняя левая	Rear centerHinten zentralЗадняя центр.	Rear rightHinten rechtsЗадняя правая	Middle leftMitte linksСредняя левая
KG 3351	2		9,0 cm – 3,0 kW
KG 4350 Turbo	3		6,5 cm – 1,75 kW
KG 6340 Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KG 6350 Turbo	4	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW
KG 6360 Turbo Romb	4		6,5 cm – 1,75 kW		9,0 cm – 3,0 kW
KG 6325 Em Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KG 6325 ElfEm Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KG 9325 ElfEm Turbo	5	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KG 9356 Turbo	5	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 3382	2		9,0 cm – 3,0 kW
KCG 4380 Turbo	3	6,5 cm – 1,75 kW
KCG 4380 W Turbo	3	6,5 cm – 1,75 kW
KCG 6380 Turbo	4	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW
KCG 6380 W Turbo	4	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW
KCG 6390 Turbo Romb	4		6,5 cm – 1,75 kW		9,0 cm – 3,0 kW
KCG 6390 W Turbo Romb	4		6,5 cm – 1,75 kW		9,0 cm – 3,0 kW
KCG 6383 Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 6382 Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 6382 W Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 8382 Turbo	5	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 6335 Em Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 6335 ElfEm Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 6335 RotEm Turbo	4	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KCG 9386 Turbo	5	6,5 cm – 1,75 kW		6,5 cm – 1,75 kW
KG 9357 Turbo	5	6,5 cm – 1,75 kW
KCG 9387 Turbo	5	6,5 cm – 1,75 kW
KG 6357 Turbo	4	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW
KCG 6387 Turbo	4	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW

Attention! The use of a gas cooking hob results the production of heat, moisture and products of combustion in the room in which it is installed. Ensure that the kitchen is well ventilated especially when the hob is in operation: keep natural ventilation apertures open or install a mechanical ventilation device (cooker hood). Prolonged intensive use of the appliance may require additional ventilation. Open a window or increase the power of the cooker hood.

DE

AUSSTATUNG

GASKOCHFELD

RU

ОБОРУДОВАНИЕ

ГАЗОВАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ

ModelModellМодель	Middle centralMitte zentralСредняя центр.	Middle rightMitte rechtsСредняя правая	Front leftVorne linksПередняя левая	Front centerVorne mitteПередняя центр.	Front rightVorne rechtsПередняя правая
KG 3351				4,0 cm – 1,0 kW
KG 4350 Turbo		13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KG 6340 Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KG 6350 Turbo			4,0 cm – 1,0 kW		6,5 cm – 1,75 kW
KG 6360 Turbo Romb		13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KG 6325 Em Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KG 6325 ElfEm Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KG 9325 ElfEm Turbo	13,0 cm – 3,8 kW		9,0 cm – 3,0 kW		4,0 cm – 1,0 kW
KG 9356 Turbo	13,0 cm – 3,5 kW		4,0 cm – 1,0 kW		9,0 cm – 3,0 kW
KCG 3382				4,0 cm – 1,0 kW
KCG 4380 Turbo		13,0 cm – 3,8 kW	4,0 cm – 1,0 kW
KCG 4380 W Turbo		13,0 cm – 3,8 kW	4,0 cm – 1,0 kW
KCG 6380 Turbo			4,0 cm – 1,0 kW		6,5 cm – 1,75 kW
KCG 6380 W Turbo			4,0 cm – 1,0 kW		6,5 cm – 1,75 kW
KCG 6390 Turbo Romb		13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6390 W Turbo Romb		13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6383 Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6382 Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6382 W Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 8382 Turbo	13,0 cm – 3,8 kW		4,0 cm – 1,0 kW		9,0 cm – 3,0 kW
KCG 6335 Em Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6335 ElfEm Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 6335 RotEm Turbo			13,0 cm – 3,8 kW		4,0 cm – 1,0 kW
KCG 9386 Turbo	13,0 cm – 3,5 kW		4,0 cm – 1,0 kW		9,0 cm – 3,0 kW
KG 9357 Turbo	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW		9,0 cm – 3,0 kW
KCG 9387 Turbo	13,0 cm – 3,8 kW		6,5 cm – 1,75 kW		9,0 cm – 3,0 kW
KG 6357 Turbo			4,0 cm – 1,0 kW		6,5 cm – 1,75 kW
KCG 6387 Turbo			4,0 cm – 1,0 kW		6,5 cm – 1,75 kW

Achtung! Die Verwendung eines Gaskochfeldes erzeugt Wärme, Feuchtigkeit und Verbrennungsprodukte in dem Raum, in dem es betrieben wird. Stellen Sie sicher, dass die Küche gut belüftet ist, besonders während des Betriebs vom Kochfeld: Halten Sie natürliche Belüftungsöffnungen offen oder installieren Sie ein mechanisches Lüftungsgerät (Dunstabzugshaube). Ein langer und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüftung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Dunstabzugshaube.

Внимание! В результате использования газовой нагревательной поверхности в помещение, в котором она установлена выделяются тепло, пар и продукты горения. Убедитесь в том, что кухня хорошо вентилируется, особенно когда нагревательная поверхность находится в рабочем состоянии: держите вентиляционные отверстия открытыми или установите механическое вентиляционное устройство (кухонный воздухоочиститель). Длительное интенсивное использование устройства может потребовать дополнительной вентиляции. Откройте окно или увеличьте мощность кухоннго воздухоочистителя.

EN

USAGE

The cooking zones control is achieved by means of knobs set up on the control panel of the cooker.(See a section "Equipment")

Correctly adjusted burners have a light blue flame with a distinct internal cone.

Flame volume is adjusted by rotary switches:

burner is off ("gas supply is stopped") big flame

small flame ("sparing")

Rotary switches ensure gradual setting of flame volume.

All gas cooking hob are provided with the system of electrical ignition operated by means of knobs or electrical ignition button.

To switch on a gas burner:

Models with the system of electrical ignition

• press the corresponding rotary switch of the selected burner against the stop and turn it to the left up to the position big flame
• keep the switch pressed till the burner ignites

The electric spark between the ignition plug and the burner provides the ignition of the burner itself.

• after the burner has ignited, let the rotary switch go and select the required flame volume (e.g. "sparing").
• to switch off the burner after the food is ready turn on the rotary switch to the right (position "gas supply is stopped").

BENUTZUNG

Die Kochzonensteuerung erfolgt mittels Drehregler, die auf der Bedienblende des Kochfeldes eingerichtet sind (Siehe Abschnitt »Ausstattung«).

Richtig justierte Gasbrenner weisen eine hellblaue Flamme mit ausdrücklich sichtbarem Innenkegel auf.

Die Flammengröße hängt von der eingestellten Drehreglerposition ab:

gelöschte Flamme

(»Ausgeschaltet«)

volle Flamme

kleine („sparsame“) Flamme

Die Flammenhöhe lässt sich, je nach Bedarf, fließend einstellen.

Alle Gaskochfelder sind mit elektrischem Gaszünder-System in den Drehreglern oder mit Gaszünder-Taste ausgerüstet.

Zur Anzündung des Gasbrenners:

Modelle mit elektrischem Gaszünder-System in den Drehreglern

• den Drehregler des gewählten Brenners bis zum spürbaren Anschlag hineindrücken und danach nach links bis zur Position volle Flamme umdrehen
• den Drehregler bis zum Gasaufflammen hineingedrückt halten.

Die elektrische Entladung zwischen dem Element und dem Brenner verursacht die Anzündung des gewünschten Gasbrenners.

• nach dem Aufflammen des Gasbrenners den Drehregler loslassen und die gewünschte Flammengröße einstellen (z.B. »sparsame«-Flamme).
• nach dem Kochvorgang den Kochstellenbrenner ausschalten, indem der Drehregler nach rechts umgedreht wird. (Position »Ausgeschaltet«).

ИСПОЛЬЗОВАНИЕ

Управление режимом работы нагревательных полей осуществляется поворотом ручек управления, установленных на панели управления варочной поверхности (См. раздел «Оборудование»).

Правильно отрегулированные горелки имеют пламя светлоголубого цвета с отчетливо обозначенным внутренним конусом.

Настройка пламени зависит от установки положения ручки горелки:

конфорка погашена («выключено») большая подача газа

маленькое пламя («экономное»)

В зависимости от потребности можно плавно установить величину пламени.

Все газовые варочные поверхности оборудованы системой электроподжига в ручках или поджига кнопкой.

Чтобы зажечь горелку:

Модели с системой электроподжига в ручках

• нажмите на ручку выбранной горелки до упора и поверните ее влево до отметки большая подача газа
• держите ручку нажатой до зажигания горелки.

Электрический разряд между элементом и горелкой, возникающий при повороте ручки регулятора, обеспечивает ее автоматический поджиг.

• когда горелка загорится, отпустите ручку и установите требуемую величину пламени (например, «экономное»).
• выключить конфорку после приготовления продуктов, повернув ручку вправо (положение «выключено»).

EN

For models with a thermoelectric safety system, the burner is ignited as in the various cases described above; keeping the knob fully pressed on the position big flame for approximately 3-5 seconds to activate the control system.

After releasing the knob, make sure the burner is actually lit.

It is recommend the use of pots and pans with a diameter matching that of the burner, thus preventing the flame from escaping from the bottom part and surrounding the pot. The flame must not touch the sides of the pan.

Do not use small pots and pans on large burners.

Two cooking pots with crossed-out kitchen utensils, one crossed out and the other flat on a platform (no text or symbols)

Burner	Minimum pan diameter, mm	Maximum pan diameter, mm
Triple flame burner	220	260
Large burner	180	220
Normal burner	120	200
Small burner	100	160

Always centre the pan over the burner, not to one side. Otherwise it could tip over.

Do not use damaged pans, which do not sit evenly on the hob. Pans may tip over. Only use pans with a flat base.

Do not place large pans on the burners near the control knobs. These may be damaged by the very high temperatures.

Do not leave any empty pots or pans on the fire

When cooking is finished, it is also a good norm to close the main gas pipe tap and/or cylinder.

IMPORTANT!!! Fire danger The overheated fats or oils are flammable. Watch the cooking processes with fats or oils carefully. Never use water to put the fire out if oil or fats do catch fire. Put the fire out by covering the pan with a lid and switching off the hob.

DE

RU

Die Brennerzündung bei den Modellen mit thermoelektrischer Sicherheit erfolgt wie in den oben beschriebenen Fällen, der Drehregler muss dabei in der Position »volle Flamme« ca. 3-5 Sekunden gedrückt gehalten werden, damit der Gasausflussschutz anspringen kann.

Wenn der Drehregler wieder losgelassen wird, kontrollieren Sie, ob der Brenner angezündet bleibt.

Es wird empfohlen, Töpfe mit dem richtigen Durchmesser im Verhältnis zur Größe der Kochzone zu verwenden, um zu vermeiden, dass die Flamme um den Topf herum züngelt. Die Flamme sollte die Seiten der Töpfe nicht berühren.

Benutzen Sie keine kleinen Töpfe auf den großen Brennern.

Brenner	Минимальный диаметр посуды, мм	Максимальный диаметр посуды, мм
Dreikreis-Flammen-Brenner	220	260
Großer Brenner	180	220
Normaler Brenner	120	200
Kleiner Brenner	100	160

Stellen Sie die Töpfe/ Pfannen mittig über den Brenner, sonst kann das Gefäß umkippen.

Benutzen Sie keine verformten Töpfe/Pfannen, die auf dem Kochfeld nicht stabil stehen. Die Gefäße können umkippen. Benutzen Sie nur Kochgefäße mit flachem Boden.

Stellen Sie große Töpfe/ Pfannen nicht auf die Brenner in der Nähe der Drehknöpfe. Diese könnten überhitzt und dadurch beschädigt werden.

Lassen Sie die Kochzonen nicht mit leeren Töpfen eingeschaltet.

Vergessen Sie nicht nach dem Kochen die Kochzonen abzuschalten den Haupthahn der Gasleitung und/oder der Gasflasche immer zu schließen.

В моделях с защитой от утечки газа (газ-контроль) поджиг горелки происходит так же, как и в вышеописанных случаях, при этом ручку управления повернуть до положения «большая подача газа» и держать нажатой в течении 3-5 секунд, чтобы защита активировалась.

Отпустив ручку управления, проконтролируйте, продолжает ли горелка гореть.

Рекомендуется применять посуду в соответствии с размером горелок, чтобы избежать захлестывание их пламенем. Пламя не должно касаться стенок посуды.

Не пользуйтесь посудой маленького диаметра на больших конфорках.

Конфорка	Минимальный диаметр посуды, мм	Максимальный диаметр посуды, мм
Конфорка с тройным пламенем	220	260
Большая конфорка	180	220
Нормальная конфорка	120	200
Малая конфорка	100	160

Ставьте посуду точно по центру конфорки. В противном случае она может перевернуться.

Не используйте посуду с неровным дном и которая неустойчиво стоит на плите, она может перевернуться. Пользуйтесь только посудой с ровным дном.

Не устанавливайте большие кастрюли и сковороды на конфорки, расположенные около ручек управления. Излишний перегрев может повредить ручки.

Не оставляйте горелки включенными со стоящей на них пустой посудой.

По завершению работы не забывайте выключать горелку и перекрывать главный кран подачи газа.

WICHTIG!!! Brandgefahr

Die überhitzten Fette oder Öle sind leicht entzündlich. Beobachten Sie die Kochprozesse mit Fetten oder Ölen sorgfältig. Löschen Sie das Feuer nie mit Wasser, falls sich Fett oder Öl entzündet. Zum Ersticken der Flamme, decken Sie das Kochgefäß mit einem Deckel ab und schalten Sie d Kochfeld aus.

ВАЖНО!!! Опасность пожара

Перегретые жиры и масла легко возгораются. Контролируйте процесс приготовления блюд с жиром или маслом. Никогда не заливайте огонь водойб если возгорание произошло. Накройте сковороду или кастрюлю крышкой, чтобы погасить огонь, выключите нагревательную поверхность.

EN

CARE AND ATTENDANCE

Current maintenance

Prior to any operation, disconnect the appliance from the electrical system. For long-life to the equipment, a general cleaning operation must take place periodically, bearing in mind the following:

• The glass, steel and/ or enamelled parts must be cleaned with suitable non-abrasive or corrosive products (found on the market). Avoid chlorine-base products (bleach, etc.)
• Avoid leaving acid or alkaline substances on the working area (vinegar, salt, lemon juice, etc.)
• The wall baffle and the small covers (mobile parts of the burner) must be washed frequently with boiling water and detergent, taking care to remove every possible encrustation. Dry carefully and check that none of the burner holes is fully or partially clogged
• The electrical parts are cleaned with a damp cloth and are lightly greased with lubricating oil when still warm
• The stainless steel grids of the working area, after having been heated, take on a bluish tint which does not deteriorate the quality.

Cleaning of the taps must be carried out by qualified personnel, who must be consulted in case of any functioning anomaly.

Check periodically the state of conservation of the flexible gas feed pipe. In case of leakage, call immediately the qualified technicians for its replacement.

DE

PFLEGE UND WARTUNG

Laufende Wartungsarbeit

Vor jeder Wartungsarbeit das Gerät ausschalten. Für eine lange Lebensdauer des Geräts muss es unbedingt regelmäßig gründlich gereinigt werden. Dazu folgendes beachten:

• Die Teile aus Glas, Stahl und/oder Email müssen mit dafür vorgesehenen, im Handel erhältlichen Mitteln gesäubert werden. Verwenden Sie auf keinen Fall chlorhaltige Mittel (Bleichmittel, usw.)
• L assen Sie keine säurehaltigen oder alkalischen Speisereste (Essig, Zitronensaft, usw.) auf das Kochfeld zu gelingen
• Die losen Teile der Gasbrenner müssen in warmem Seifenwasser regelmäßig gewaschen und gut abgetrocknet werden. Kontrollieren Sie, dass die Löcher der Gasbrenner nicht verstopft sind
• Die Elektrokochplatten mit einem feuchten Lappen säubern und danach mit einer sehr dünnen Ölschicht schmieren, während sie noch lauwarm sind
• Die rostfreien Topfhalter aus Stahl bekommen einen bläulichen Beschlag, nachdem sie erhitzt worden sind, aber dies bedeutet keinerlei Beeinträchtigung der Qualität.

RU

ОБСЛУЖИВАНИЕ И УХОД

Текущий уход

Перед каждой чисткой отключать прибор. Для продления срока службы прибора необходимо его регулярно и основательно чистить. При этом необходимо принимать во внимание следующее:

• Части из стекла, стали и/ или эмали должны чиститься специально предназначенными для этого моющими средствами. Ни в коем случае не применяйте хлоросодержащие средства (отбеливающие и т.д.)
• Не допускайте попадания на варочую поверхность кислото- или щелочесодержащих остатков пищи (уксус, сок лимона и т.д.)
• Отделяемые части горелок мойте регулярно теплым мыльным раствором и хорошо сушите. Контролируйте, чтобы отверстия горелок не были закупорены

- Электрические нагревательные поверхности чистите влажной тряпкой и смазывайте очень тонким слоем смазки, пока они еще теплые

- Решетки из нержавеющей стали покрываются в результате нагрева голубоватым налетом, однако это не является недостатком качества.

Das eventuelle Schmieren der Hähne muss immer durch Fachpersonal und nur im Fall von Betriebsstörungen vorgenommen werden.

Der Gasschlauch muss auf seinen guten Zustand regelmäßig kontrolliert werden. Im Fall von Lecken den Schlauch durch Fachpersonal sofort ersetzen lassen.

Смазка кранов газопровода должна проводиться исключительно квалифицированным персоналом и только в случае серьезной неполадки устройства.

Шланг подачи газа должен регулярно проверяться на наличие повреждений. В случае течи он должен быть немедленно заменен квалифицированным персоналом.

EN

Cyclic inspection

Besides the current maintenance, the user should ensure:

• alternate check and maintenance of hob elements and assemblies,
• cyclic inspection by the customer service once in two years after the warranty has expired.

- repair of faults.

In case of a damage:

• switch off all hob operating functions (gas burner, electrical cooking zone)
• disconnect the appliance from the power supply
• contact the Customer Centre or another authorized organisation to order the servicing.

Note! Care and servicing as well as all kind of reparations are to be carried out by authorized personnel only.

IMPORTANT!!!

The user is responsible for good working order and correct operation of the appliance. If the customer service is called because of an operating mistake, the servicing costs are carried by the user even if the warranty is still valid.

Damages caused by non-observance of the given instruction are not approved.

DE

Periodische Besichtigung

Außer den laufenden Wartungsarbeiten ist der Benutzer zu folgenden Tätigkeiten verpflichtet:

• periodische Überprüfung und Wartung von Kochfeldselementen und Baugruppen,
- nach Ablauf der Garantieperiode jede zwei Jahre das Kochfeld vom Kundendienst durchsehen lassen,
- Beseitigung von entdeckten Störungen.

Bei jeder Störung:

• Betriebsfunktionen des Kochfeldes (Gasbrenner, elektrische Heizelement) abschalten,
  • Stromversorgung abschalten,
• d ie Notwendigkeit der Reparatur melden (Service-Center bzw. eine andere Organisation, die entsprechende Rechte hat).

RU

Периодический осмотр

Кроме операций, связанных с текущим уходом за варочной поверхностью, следует:

• производить периодические проверки исправности органов управления и рабочих узлов варочной поверхности,
• после истечения срока гарантии, по крайней мере один раз в два года, следует поручить сервисному центру проведение технического осмотра варочной поверхности,
• устранять обнаруженные неисправности.

В случае любой неисправности, следует:

• отключить все элементы варочной поверхности (газовые горелки, эл. нагревательный элемент),
• отключить электропитание,
• заявить о необходимости ремонта (в сервисный центр или другую организацию, обладающую соответствими правами).

Anmerkung! Alle oben angeführten Einstell- und Nachstelltätigkeiten, sowie Reparaturen müssen durch eine Kundendienststelle oder einen autorisierten Installateur durchgeführt werden.

Примечание! Все ремонты и операции по регулировке, должны производиться сервисным центром или монтёром, обладающим соответствующей квалификацией.

WICHTIG!!! Der Benutzer ist für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung verantwortlich. Wenn der Kundendienst wegen eines Bedienfehlers gerufen wird, ist der Besuch auch während der Garantiezeit kostenpflichtig.

Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht wurden, werden nicht anerkannt.

ВАЖНО!!! Пользователь отвечает за безупречное состояние прибора и правильное обслуживание. Если по причине неправильного обслуживания вызывается служба Сервисного Центра, вызов платный, даже при ещё действующей гарантии.

Поломки, вызваные несоблюдением настоящей Инструкции, не признаются.

EN

RESPECT FOR THE ENVIRONMENT

Simple line drawing of a recycling symbol with four chasing arrows (no text or labels)

The documentation provided with this oven has been printed on chlorine free bleached paper or recycled paper to show respect for the environment.

The packaging has also been designed to avoid environmental impact. Packaging material is ecological and can be re-used or recycled.

By recycling the packaging, you will help save raw materials as well as reducing the bulk of domestic and industrial waste.

Symbol of a trash bin crossed with two diagonal lines, no text or labels present

Disposing of the packaging

Please dispose of the packaging that came with your appliance in an environmentally friendly way.

Recycling in this way saves on resources and cuts down on waste.

Disposing of old appliances

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

DE

UMWELTVERTRAGLICHKEIT

Als Beitrag zum Umweltschutz wurde die Dokumentation dieses Geräts auf chlorfrei gebleichtes oder Recycling-Papier gedruckt.

Bei der Verpackung wurde auf deren Umweltverträglichkeit Wert gelegt; sie kann gesammelt oder recycelt werden, da es sich um umweltschonendes Material handelt.

Durch Recycling der Verpackung wird zur Reduzierung des Rohstoffverbrauchs und des Volumens von Industrie- und Hausmüll beigetragen.

RU

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

В качестве вклада в охрану окружающей среды, вся документация к этому устройству была напечатана на отбеленной, не содержащей хлора или на пригодной ко вторичной переработке бумаге.

И при изготовлении упаковки был сделан акцент на соблюдение норм по охране окружающей среды. Она также может быть вторично переработана, поскольку изготовлена из безвредных для окружающей среды материалов.

Возможность переработки упаковочного материала значительно снижает как потребление природно-сырьевых ресурсов, так и образование промышленного и бытового мусора.

Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Die Rückführe der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Утилизация упаковки

Утилизируйте упаковку по возможности более экологично.

Вторичная переработка материалов для упаковки экономит сырьё и уменьшает количество мусора.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Утилизация старых приборов

Такой символ на продукте или его упаковке указывает на то, что этот продукт, по приходу в негодность, нельзя рассматривать как обычный домашний мусор, его следует сдать в пункт сбора электрических и электронных устройств, для их вторичной переработки.

Вашим взносом в правильную утилизацию этого продукта Вы защищаете окружающую среду и здоровье Ваших близких.

Неправильная утилизация угрожает окружающей среде и здоровью.

Дальнейшие сведения о вторичной переработке этого продукта Вы можете получить в городской администрации, службе вывоза мусора или в магазине, в котором Вы купили этот продукт.

Blank gray image with no visible content, text, or symbols

Blank gray image with no visible content, text, or symbols

Blank gray image with no visible content, text, or symbols

Blank gray image with no visible content, text, or symbols

Blank gray image with no visible content, text, or symbols

□	□
□	□
□	□
□	□
□	□

ELESCO EUROPA GmbH

The Service Solution Company

Langer Acker 35, 30900 Wedemark, Deutschland

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Internet: www.elesco-europa.com

A ESECO

A Service Center – Haushaltsgeräte

Wienerbergstr. 11/12 A, 1100 Wien, Austria

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Internet: www.eseco.at

FD SFG

Societe Francaise de Garantie

Impasse Evariste Galois CS 30001

13106 Rousset Cedex France

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Internet: www.sfg.fr

USP

Universal Service Provider s.r.l.

Via T .Tasso, 5 - 20825 Barlassina - MB-Italy

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.uspitaly.it

ELESCO EUROPA GmbH

Langer Acker 35, 30900 Wedemark, Deutschland

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.elesco-europa.com

RU Представительство Kaiser в России по сервисному обслуживанию и работе с потребителями

Почтовый адрес: 127238, г. Москва, АЯ 46

Тел.: [phone]

E-Mail: [e-mail]

Internet: http://kaiser.ru

UA Представництво Kaiser в Україні по сервісному обслуговуванню та роботі зі споживачами

Тел.: [phone]

Факс:

GARANTIEKARTE

WARRANTY CARD

CARTE DE GARANTIE

ГАРАНТИЙНЫЙ ТАЛОН

ГАРАНТІЙНИЙ ТАЛОН

Verringerung der Umweltauswirkungen

Informationen zur Verringerung der Umweltauswirkungen beim Kochen sowie zur zerstörungsfreien Demontage

Für die Ermittlung der Ergebnisse sowie gemäß den Anforderungen an die Kennzeichnung in Bezug auf den Energieverbrauch und in Bezug auf die Anforderungen an das Ökodesign wurden folgende Berechnungs- und Messmethoden angewandt: Richtlinien des Europäischen Parlaments und des Rates – Verordnung (EU) Nr. 65/2014 und Nr. 66/2014.

EN 50564:2011 - Elektrische und elektronische Haushalts- und Bürogeräte - Messung niedriger Leistungsaufnahmen.

Informationen zur Verringerung der Umweltauswirkung (z. B. des Energieverbrauchs) beim Kochen nach Anhang I, Nr. 2 der Verordnung (EU) Nr. 66/2014 im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Haushaltsbacköfen, Kochmulden und Dunstabzugshauben.

• Benutzen Sir Backformen und –bleche mit dunklen und matten Oberflächen, weil sie die Wärme besser leiten
• Öffnen Sie die Backofentür während des Garvorgangs nur, wenn es nötig ist
• Heizen Sie den Garraum nur vor, wenn es gemäß Rezept nötig ist
• Wählen Sie bei Gartemperaturen immer die niedrigste empfohlene Temperatur
• Schalten Sie den Backofen kurz vor dem Ende der Garzeit auf Minimaltemperatur, um die Restwärme zu nutzen
• Um die Energieeffizienz zu gewährleisten, schalten Sie bei Nichtgebrauch des Backofens alle Tasten (Temperatur, Innenbeleuchtung und Programm) auf „0/Aus“
• Entfernen Sie Verschmutzungen sofort, sonst kann sich der Reinigungsaufwand erhöhen
• Verwenden Sie zum Reinigen des Backofens biologische Reiniger

Informationen an professionelle Nutzer zur Demontage nach Anhang I, Nr. 2 der Verordnung (EU) Nr. 66/2014

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

• Eine Demontage zu Wartungszwecken kann nur für die Backofentür durchgeführt werden (siehe Kapitel „Ausbauen der Backofentür“ S.71).
• Eine Demontage zu Wartungszwecken ist nicht vorgesehen.
• Für die Reparatur und den Austausch von defekten Teilen, wenden Sie sich bitte an den Kundendienst.
• Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes.

• Die Demontage bei Geräten mit Gasanschluss darf nur von einem konzessionierten Gas- und Wasserinstallateur vorgenommen werden
- Die Demontage bei Geräten mit Elektroanschluss sollte durch einen konzessionierten Elektroinstallateur vorgenommen werden.

Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät an:

• eine kommunale Sammelstelle der öffentlich-rechtlichen Entsorgungsträger
• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet
• einen ortsansässigen Elektrohändler, der freiwillig Elektrogeräte zurücknimmt.

Die Angaben zum Energieeffizienzindex je Garraum, zur Masse des Gerätes, zur Anzahl der Garräume, zur Wärmequelle je Garraum und zum Volumen je Garraum entnehmen Sie bitte dem der Gebrauchsanweisung beigefügten Datenblatt.

Reduction of environmental impact

Information on reducing the environmental impact from cooking and non-destructive disassembly.

The following calculation and measurement methods were used to determine the results and in accordance with the requirements for labeling in terms of energy consumption and in terms of ecodesign requirements: Directives of the European Parliament and of the Council - Regulation (EU) No. 65/2014 and No. 66/2014.

EN 50564:2011 - Electrical and electronic household and office equipment - Measurement of low power consumption.

Information on reducing the environmental impact (e.g. energy consumption) from cooking in accordance with Annex I, No. 2 of Regulation (EU) No. 66/2014 with a regard to setting ecodesign requirements for household ovens, hobs and cooker hoods.

• Use baking pans and trays with dark and matte surfaces, because they conduct heat better
• Open the oven door during cooking only when necessary
• Preheat the cooking chamber only when necessary according to the recipe
  • Always select the lowest recommended temperature for cooking temperatures
• Switch the oven to minimum temperature shortly before the end of the cooking time to use the residual heat
• To ensure energy efficiency, switch all buttons (temperature, interior light and program) to "0/Off" when the oven is not in use
• Remove any soiling immediately, otherwise the cleaning effort may increase
• Use biological cleaners to clean the oven

Information for professional users for dismantling according to Annex I, No. 2 of Regulation (EU) No. 66/2014

Information on non-destructive disassembly for maintenance purposes

• Disassembly for maintenance purposes can only be performed for the oven door (see chapter "Disassembling the oven door" p.71).
• Disassembly for maintenance purposes is not foreseen.
• For repair and replacement of defective parts, please contact the customer service.
  • Accumulators are not included.

Disassembly information related to recycling, recovery and disposal at the end of the life of the device.

• Dismantling of devices with gas connection may only be carried out by a licensed gas and water installer.
• Dismantling of devices with electrical connection should be performed by a licensed electrician.

For recycling and resource recovery, specify the device:

• municipal collection point run by the public waste disposal authorities
• manufacturer's own waste disposal company that offers a take-back system
• local electrical retailer who voluntarily takes back electrical equipment.

For information on the energy efficiency index for each oven compartment, the dimensions of the appliance, the number of oven compartments, the heat source per oven compartment and the volume per oven compartment please refer to the data sheet, attached to the user manual.

EG-Konformitätserklärung / EG Declaration of Conformity

Hiermit wird bestätigt, dass alle Einbau-Kochfelder Elektro-Gas

This is to confirm that all built-in cooking hobs electrogas

Marke / Brand:

Typ / Type: KG 33...*, KG 43...*, KG 63...*, KG 93...*, KCG 33...*, KCG 43...*, KCG 63...*, KCG 83...*, KCG 93...*

... = Laufnummer des Modelles/ model number,

* = Farbe/ colour

den Vorschriften der Europäischen Richtlinien entsprechen.

comply with the regulations of the European Directives.

Die Übereinstimmung des bezeichneten Produktes mit:

The conformity of the designated product with:

• den Vorschriften der Europäischen Richtlinien 2014/35/EU: LVD (Low Voltage Directive) und CE 2014/30/EU: EMC (Electromagnetic Compatibility);
  the regulations of the European Directives 2014/35/EU: LVD (Low Voltage Directive) and CE 2014/30/EU: EMC (Electromagnetic Conformity);

- der Verordnung (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick auf die Energieverbrauchskennzeichnung von Haushaltsbacköfen und Dunstabzugshauben;

Commission Regulation (EU) No 65/2014 of 1. October 2013 supplementing Directive 2010/30/EU of the European Parliament and of the Council with regard to the energy labelling of domestic ovens and range hoods;

- der Verordnung (EU) Nr. 66/2014 der Kommission vom 14. Januar 2014 zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Haushaltsbacköfen, Kochmulden und Dunstabzugshauben

Commission Regulation (EU) No 66/2014 of 14. January 2014 implementing Directive 2009/125/EC of the European Parliament and of the Council with regard to ecodesign requirements for domestic ovens, hobs and range hoods

wird durch die vollständige Einhaltung folgender harmonisierter Europäischen Normen nachgewiesen:

is demonstrated by full compliance with the following European standards:

EN 60335-1:2012

EN 60335-2-102:2006+A1:2010

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2013

EN 60350-1:2013+A11:2014

EN 50564:2011

EN 61591:1997+A1:2006+A2:2011+A11:2014

EN 50564:2011

EN 15181-2017

Kaiser

OLAN-Haushaltsgeräte e.K.

28.02.2020

N. Liskovoj

Abteilungsleiter/ Department Manager

Four parallel horizontal black lines on white background, no text or symbols present

Kaiser®
