K7013 RS232 - Interface de communication KONICA MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface de communication RS-232C
Marque	KONICA MINOLTA
Modèle	K7013 RS232
Fonctions principales	Permet de connecter un fax à un ordinateur pour numériser des documents, imprimer depuis l'ordinateur, envoyer et recevoir des fax via un logiciel fax
Interface	RS-232C série, embase femelle DB-25
Logiciels compatibles (testés)	Unimessage Xlite, Unmessage Pro, BitWare, WinFax PRO, HydraFax, LaserFax
Vitesse de communication	600, 1200, 2400, 4800, 9600, 19200 bps ou variable
Parité	Sans, paire ou impaire
Bit d'arrêt	1 ou 2 bits
Longueur du mot	7 ou 8 bits
Commandes AT	Compatible avec les commandes AT standard pour modem
Longueur maximale du câble	3 mètres
Installation	Nécessite une installation par un technicien agréé
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant tout nettoyage.
Sécurité	Déconnecter l'alimentation avant l'installation. Utiliser uniquement des câbles recommandés.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente. Réparation par technicien agréé.
Informations générales	Interface conçue pour le fax Konica 7013. Notice disponible en téléchargement PDF gratuit.

FOIRE AUX QUESTIONS - K7013 RS232 KONICA MINOLTA

Comment installer l'interface RS-232C sur mon fax Konica 7013 ?

L'installation doit être effectuée par un technicien agréé. Après installation, fixez l'anneau de ferrite sur le câble, branchez une extrémité sur le port RS-232C du fax et l'autre sur le port série de l'ordinateur.

Quels logiciels fax sont compatibles avec l'interface K7013 RS232 ?

Konica a testé les logiciels suivants : Unimessage Xlite Ver. 2.0, Unmessage Pro Ver. 1.0, BitWare Ver. 3.30 et Plus Ver. 4.0, WinFax PRO Ver. 4 (Windows 3.1) et Ver. 7 (Windows 95), HydraFax Ver. 3.5 (Amérique du Nord), LaserFax Ver. 3.5 (hors Amérique du Nord).

Comment paramétrer la vitesse de communication de l'interface RS-232C ?

Appuyez sur les touches P, F, 1, 0, 3, VALIDER. Utilisez les flèches pour choisir la vitesse (600 à 19200 bps ou 'Variable' pour les logiciels testés), puis validez. Ce réglage n'affecte pas la vitesse de fax.

Que faire si le fax ne communique pas avec l'ordinateur ?

Vérifiez que le câble RS-232C est correctement branché (longueur < 3 m). Assurez-vous que les paramètres de vitesse, parité, bit d'arrêt et longueur de mot correspondent entre le logiciel et le fax. Consultez le manuel du logiciel pour les réglages.

Comment numériser un document du fax vers l'ordinateur ?

Insérez l'original, réglez la définition si besoin. Sur l'ordinateur, ouvrez le logiciel fax en mode réception. Sur le fax, appuyez sur P, F, 1, 0, 1, VALIDER. Le document sera scanné et envoyé à l'ordinateur.

Puis-je imprimer un document depuis l'ordinateur sur le fax ?

Oui. Depuis votre application, sélectionnez 'Imprimer' puis le logiciel fax. Entrez votre numéro de fax (Subscriber ID) comme destinataire. Le fax imprimera le document.

Comment envoyer un fax depuis mon ordinateur via cette interface ?

Assurez-vous que le fax est connecté à l'ordinateur. Utilisez le logiciel fax pour composer le numéro et envoyer le document. Le fax utilisera sa ligne téléphonique pour transmettre.

Que sont les commandes AT et comment les utiliser ?

Les commandes AT sont des instructions pour modem. Elles permettent de contrôler l'interface. Par exemple, ATDT pour numéroter. Consultez le manuel du logiciel pour la liste complète et les syntaxes.

Quel type de câble RS-232C utiliser ?

Utilisez un câble RS-232C standard avec connecteurs DB-25 ou DB-9 selon votre ordinateur. Le câble ne doit pas dépasser 3 mètres. Le port fax est une embase femelle DB-25.

Où télécharger la notice complète de l'interface K7013 RS232 ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

MODE D'EMPLOI K7013 RS232 KONICA MINOLTA

Interface RS-232C pour Konica 7013

Mode d'emploi

Table des matières

Mise en place 1

Preparation de la machine 3

Configuration requise pour notre ordinateur 3
Paramétrer la RS-232C 4
Initialisation de la machine 5

Utiliser la nouvelle connexion PC du fax 6

Numériser un document depuis le fax vers l'ordinateur ........................6

Imprimer depuis l'ordinateur sur le fax 7

Emetre/Recevoir des fax avec votre ordinateur 7

Commandes "AT" 8

Mise en place

Après installation de l'interface RS-232C sur votre machine par un technicien/agréé, respecter les points suivants pour compléter la mise en place de l'options. (Ceci peut être effectué par le technicien lors de la mise en place de l'options.)

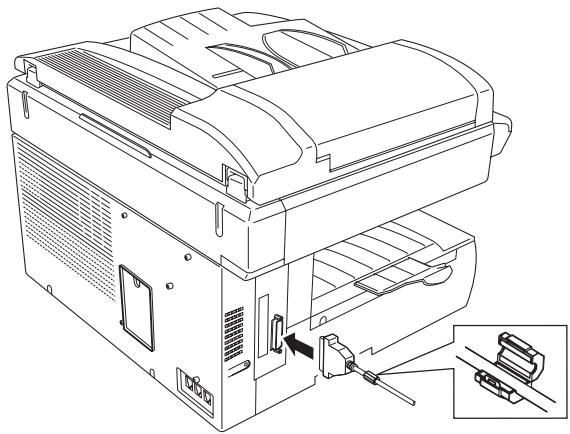

1. Fixer l'anneau de ferrite sur le cable d'interface RS-232C.
2. Raccorder une extrémité du cable RS-232C sur le port RS-232C de votre machine.

1. Raccorder l'autre extrémité du cable d'interface RS-232C au port RS-232C de votre ordinateur.

Note: Si nécessaire, reportez-vous au mode d'emploi de votre ordinateur.

Pour raccorder le fax et votre ordinateur, vous aurez besoin d'un cable d'interface RS-232C (voir page suivante).

Câble d'interface RS-232C

Le port RS-232C de votre nouvelle interface RS-232C dispose d'une embase femelle DB-25 (25-points série standard). Voitre ordinateur peut-disposer d'une embase DB-25 ou DB-9 (9-points).

Si nécessaire, vous reporter au tableau ci-dessous pour les détails sur l'affection des contacts sur le port RS232C de votre machine.

Note: Pour plus d'informations sur le port série de votre ordinateur, reportez-vous au manuel opérateur de l'ordinateur.

Note: Veillez à utiliser un cable d'interface RS-232C de moins de 3 m.

Affectation des contacts

Pin No.	Code Signal	Nom Signal	Contenu
2	TXD	Transmitted data	Données de l'ordinateur vers le fax.
3	RXD	Received data	Données du fax vers l'ordinateur
4	RTS	Request to send	Signal pour demander des données.
5	CTS	Clear to send	Signal autorisant l'envoi de données par le fax vers l'ordinateur.
6	DSR	DCE ready	Toujours activé.
7	SG	Signal ground	Masse de référence.
20	DTR	DTE ready	Data Terminal Enable - prét à communiquer

Direction des signaux

25-pin type

Préparation de la machine

Configuration requise pour votre ordinateur

Pour utiliser correctement l'interface RS-232C de votre fax, vous devez d'abord installer le calculiel fax dans votre ordinateur.

Konica a testé cette interface avec les logiciels suivants:

• Unimessage Xlite Ver. 2.0
• Unmessage Pro Ver. 1.0
• BitWare™ Ver. 3.30
• BitWare™ Plus Ver. 4.0
• HydraFax™ Ver. 3.5 (34) [North America]
• WinFax PRO™ Ver. 4 for Windows 3.1® and Ver.7 for Windows 95®
• LaserFax™ Ver. 3.5 [Except North America]

Note: Bien que l'interface RS-232C doive fonctionner avec la plupart des logiciels fax, certains peuvent poser des problèmes. Dans ce cas, assurez-vous que vous suivez correctement toutes les instructions et dans l'ordre chronologique. Si les problèmes persistent, contactez le fournisseur du logiciel.

Note: Avant de continuer avec ces instructions, vous devez d'abord installer correctement le logiciel fax dans votre ordinateur.

Unimessage, HydraFax et LaserFax sont des marques déposées de Wordcraft International Ltd.
Bitware est une marque déposée de Cheyenne Software, Inc., une division de Computer Associates International, Inc.

WinFax est une marque déposée de Symantec Corporation. Windows et Windows NT sont des marques déposées de Microsoft Corporation.

Paramétrer la RS-232C

Note: Vous doivent reprendre les réglages suivants à chaque fois que vous changez de logiciel fax.

Note: Les paramètres qui suivent doiventfigurer dans chaque logiciel fax. Si vous prenez un paramètre RS-232C erroné, la machine ne pourrait pas communiquer avec l'ordinateur.

1. Appuyer sur Touche P, F, 1, 0, 3, VALIDER.

La machine affiche la vitesse (débit de communication) du port RS-232C (débit) in bps (bits par seconde):

Vitesse :Variable /\*/VALIDER

Note: Ce paramètre est pour le port RS-232C. Il n'attecte pas la vitesse à laquelle la machine communique en mode fax.

1. Choisir la vitesse appropriée pour l'ordinateur et le logiciel à l'aide des touches ou . Les paramètres sont : Variable; 600, 1200, 2400, 4800, 9600 ou 19200 bps. Quand la vitesse souhaïée est affichée, appuyer sur VALIDER.

Note: Si vous utilisez l'un des logiciels testés par Konica, selec-tionnez Variable:

• BitWare™ Ver. 3.30
• BitWare™ Plus Ver. 4.0

• WinFax PRO™ Ver. 4 pour Windows® 3.1 ou Ver.7 pour Windows® 95

• Choiser la parité (Sans, Paire, ou Impaire) à l'aide des touches ou , puis appuyer sur VALIDER.

1. Choiser le bit d'arrêt (1 bit ou 2 bits) à l'aide des touches « ou » et appuyer sur VALIDER.

Bit d'arrêt :1 bit / / VALIDER

1. Choiser la longueur du mot (7 bits ou 8 bits) à l'aide des touches ou et appuyer sur VALIDER.

Longueur mot :8 bits / / VALIDER

Initialisation de la machine

1. Assurez-vous que le fax est raccordé à l'ordinateur (voir page 1).
2. Ordinateur: Assurez-vous que le logiciel est en service et en mode reception. Note: Si nécessaire, consulter les instructions du logiciel.
3. Fax: Appuyer sur : Touche P, F, 1, 0, 2, VALIDER.

Connexion PC-FAX

L'initialisation des paramètres prend quelques instants.

Utiliser la nouvelle connexion PC du fax

Numériser un document depuis le fax vers l'ordinateur

Vou puevez mémoriser logos, signatures, dessins et même des photographies dans votre ordinateur en utilisant le fax pour scanner:

1. Assurez-vous que le fax est raccordé à l'ordinateur (voir page 1).
2. Fax: Insérer l'original. Régler définition et contraste si nécessaire.
3. Ordinateur: Informer le logiciel fax qu'il doit receivevoir. Note: Si nécessaire, consulter le mode d'emploi.
4. Fax: Appuyer sur Touche P, F, 1, 0, 1, VALIDER.

Le logiciel fax va maintainant "recevoir" le fax (y compris le TTI, s'il existe) dans l'ordinateur. Pour annuler la lecture en cours, appuyer sur STOP. (Pour annuler la commande après lecture de l'original, vous reporter au mode d'emploi du logiciel.)

Imprimer depuis l'ordinateur sur le fax

L'interface RS-232C étant en place, vous pouvez maintainant imprimer des documents depuis l'ordinateur sur le fax.

1. Assurez-vous que le fax est raccordé à l'ordinateur (voir page 1).
2. Ordinateur:

Utiliser votre application — par exemple, un calculé de traitement de texte — pour envoyer le document vers le calculé de fax, comme si vous alliez faxer le document.

1. Fax:

Assurez-vous que vous avez programmé votre subscriber ID (votre numéro de fax ou Identificant) dans votre machine.

Note: Vous reporter au mode d'emploi de la machine si nécessaire.

1. Ordinateur:

Quand le calculiel fax demande le nombre de fax destinataire, entreur voiesubscribers ID (Identificant).

1. Ordinateur:

Demander au logiciel de fax d'émettre. Le fax va commencer à imprimer le document.

Emetre/Recevoir des fax avec votre ordinaireur

Vous pouvez receivevoir des documents d'un autre fax sur votre ordinaire ainsi qu'émettre des fax depuis votre ordinateur vers d'autres fax. Comme pour numériser des originaux, la procédure exacte pour émettre/recevoir varie selon le logiciel fax de votre ordinateur.

Note:Vous reporter au mode d'emploi pour plus de détails.

1. S'assurer que le fax est raccordé à l'ordinateur (voir page 1).
2. Ordinateur:

Indiquer au logiciel fax qu'il doit émettre ou receivevoir.

Le fax va commencer a émettre ou à receivevoir.

Commands "AT"

Note:Ceci est une liste des commandes "AT" usuelles pour modem. Pour plus de détails, reportez-vous au mode d'emploi du calculiel
