Type de produit	Accessoire de finition pour imprimante
Marque	KONICA MINOLTA
Modèle	FS 505
Dimensions (L x P x H)	424 x 656 x 990 mm
Poids	Environ 60 kg
Alimentation	Assurée par l'unité principale
Fonctions principales	Tri, Groupe, Décalé, Agrafage (coin/2 points), Perforation (2/4 trous), Pliage Z (avec option ZU-601/ZU-602)
Formats papier pris en charge	A3, B4, A4, B5, A5, Foolscap (selon fonction)
Capacité du bac principal	Jusqu'à 1500 feuilles (B4 ou plus), 3000 feuilles (A4 à B5), 500 feuilles (A5 ou plus petit)
Capacité du bac auxiliaire	200 feuilles
Nombre d'agrafes maximum par jeu	Jusqu'à 100 feuilles (selon format et cartouche)
Consommables	Cartouche d'agrafes (50 ou 100 feuilles)
Options	Kit de perforation PK-504/PK-505, Introducteur de couvertures PI-501, Unité de pliage Z ZU-601/ZU-602
Entretien	Remplacement des agrafes, vidage du réceptacle à déchets de perforation
Sécurité	Ne pas placer les mains sur les feuilles imprimées pendant le fonctionnement
Type de papier	Normal, épais, fin, transparent, étiquettes, calque, recyclé, couleur, etc.
Zone de décalage	30 mm
Nombre de trous de perforation	2 ou 4 (selon kit installé)

FOIRE AUX QUESTIONS - FS 505 KONICA MINOLTA

Comment agrafer des copies avec le FS 505?

Sur l'écran Fonctions de base, appuyez sur [Finition]. Sous Agraf., sélectionnez [En coin] ou [2 points]. Vous pouvez choisir la position d'agrafage. Appuyez deux fois sur [OK]. Les copies sont automatiquement triées et agrafées. Notez que le nombre maximum de feuilles dépend du format et de la cartouche d'agrafes utilisée.

Comment remplacer la cartouche d'agrafes?

Ouvrez la porte de l'unité de finition. Tirez l'empileuse par la poignée. Retirez la cartouche vide en abaissant le levier. Insérez la nouvelle cartouche en la poussant vers le haut jusqu'à ce qu'elle s'enclenche. Replacez l'empileuse et fermez la porte.

Comment vider le réceptacle à déchets de perforation?

Ouvrez la porte de l'unité de finition. Retirez le réceptacle à déchets de perforation. Videz les chutes de papier. Replacez le réceptacle dans sa position d'origine et fermez la porte.

Quels types de papier sont compatibles avec le FS 505?

Le FS 505 accepte le papier normal (60-90 g/m²), papier épais (91-200 g/m²), papier fin (50-59 g/m²), transparents, étiquettes, calque, papier recyclé, papier couleur, papier à en-tête, etc. Pour les types spéciaux, sélectionnez le réglage Papier spécial dans les paramètres.

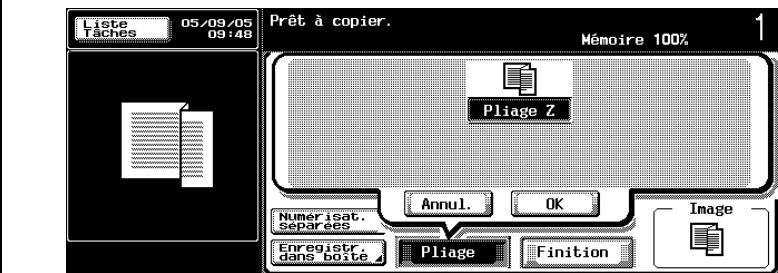

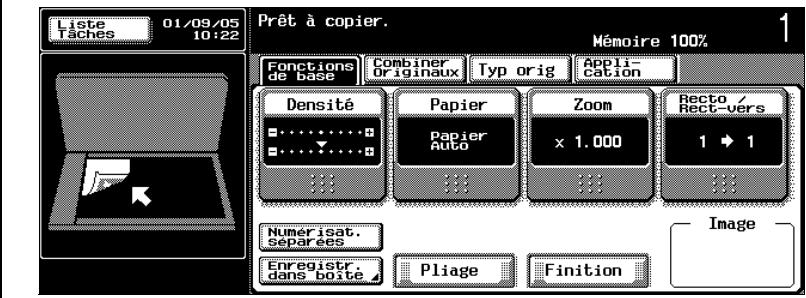

Comment utiliser le mode de pliage Z?

Le pliage Z nécessite l'unité de pliage ZU-601/ZU-602 installée sur le FS 505. Sur l'écran Fonctions de base, appuyez sur [Pliage], puis sur [Pliage Z]. Confirmez par [OK]. Les copies seront pliées en Z avant éjection. Ce mode n'est disponible qu'avec les formats A3 et B4.

Quelle est la capacité maximale d'agrafage?

Avec la cartouche 100 feuilles, jusqu'à 100 feuilles pour les formats A4, B5 et A5 (sauf A3 limité à 50 feuilles). Avec la cartouche 50 feuilles, maximum 50 feuilles. Le nombre de jeux stockés dans le bac principal peut atteindre 1000 jeux (selon format et épaisseur).

Comment dégager un bourrage papier?

Ouvrez la porte de l'unité de finition. Utilisez les leviers d'entrée, de transport de la feuille de couverture, de dégagement du bac auxiliaire et de transport de l'empileuse pour retirer les feuilles coincées. Consultez le manuel pour les emplacements exacts des leviers.

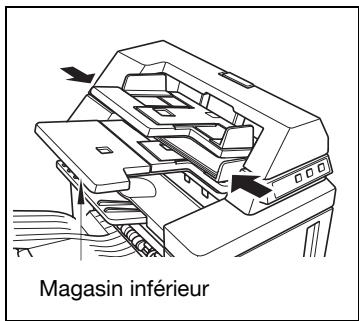

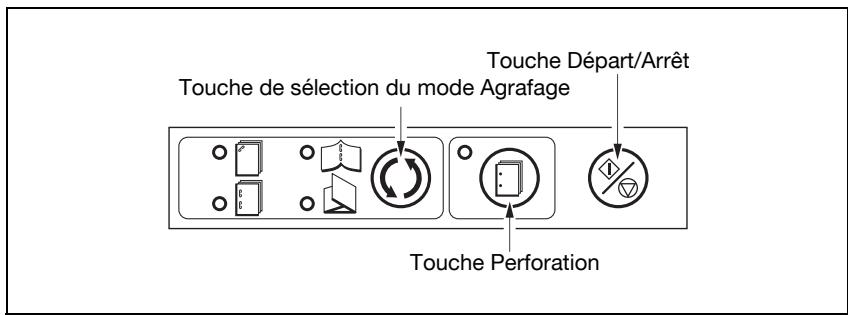

Comment utiliser l'unité de finition manuellement?

Avec l'introducteur de couvertures PI-501 installé, placez le papier dans le bac d'insertion inférieur (recto vers le haut pour agrafage, recto vers le haut pour perforation). Sur le panneau de contrôle de l'introducteur, sélectionnez le mode d'agrafage ou de perforation, puis appuyez sur Départ/Arrêt.

Quelles sont les dimensions et le poids du FS 505?

Dimensions : 424 mm (largeur) × 656 mm (profondeur) × 990 mm (hauteur). Poids : environ 60 kg. Prévoyez un espace de dégagement pour l'accès et l'entretien.

Quels sont les consommables nécessaires?

Le principal consommable est la cartouche d'agrafes. Deux types existent : 50 feuilles (pour agrafage jusqu'à 50 feuilles) et 100 feuilles (jusqu'à 100 feuilles). Si le kit de perforation est installé, le réceptacle à déchets de perforation doit être vidé régulièrement.

MODE D'EMPLOI FS 505 KONICA MINOLTA

1 Présentation de la machine

1.1 Complément d'informations 750/600 - Unité de finition FS-505.. 1-3 1.2 Avertissements et étiquettes de précaution 1-4 1.3 Espace requis 1-5 Unité de finition FS-505 (+ Kit de perforation PK-504/PK-505) 1-6 Options 1-8 1.4 Papier copie 1-10 Formats papier possibles 1-10 Papier spécial 1-11 1.5 Sélections papier 1-13 Pour spécifique le réglage Papier spécial pour du papier chargé dans l'introducteur manuel 1-13 Pour spécifique le type papier pour un magasin 1-15 1.6 Remplacement des agrafes 1-17 Présentation en mode Zoom Ecran 1-17 Pour replacer la cartouche d'agrafes 1-18 1.7 Vidage des réceptacles déchets 1-20 Pour vider le réceptacle déchets du kit de perforation 1-20 Présentation en mode Zoom Ecran 1-20 1.8 Caractéristiques 1-23 Unité de finition FS-505 1-23

2 Opérations de copie

2.1 Sélection des réglages de finition 2-3 Répartir les copies par quelques (Réglage "Tri") 2-6 Répartir les copies par pages (Réglage "Groupe") 2-7 Éjection des copies recto verso le haut (réglage "Face haut") 2-8 Agrafer des copies (réglages Agrafage) 2-9 Pour relier des copies par agrafage 2-11 Perforation des copies (Réglages Perforation) 2-13 Pour perforer les copies 2-14 2.2 Spécification des réglages de pliage 2-16 Pliage en Z des copies 2-17 2.3 Utilisation manuelle de l'unité de finition 2-19 Pour utiliser l'unité de finition manuelle 2-20

1.1 Complément d'informations 750/600 - unité de finition fs-505

L'unité de finition FS-505 est un périphérique optionnel récemment ajouté à la configuration des options bizhub PRO 750/600.

Veuillez consulter le présent manuel pour le fonctionnement et les informations relatives à la sécurité de l'unité de finition, et conservez-le à l'intérieur du guide de l'utilisateur de l'unité principale afin qu'il soit disponible pour référence ultérieure.

Veuillez aussi lire le chapitre "Précautions d'installation et d'utilisation" dans le Guide de l'utilisateur 750/600.

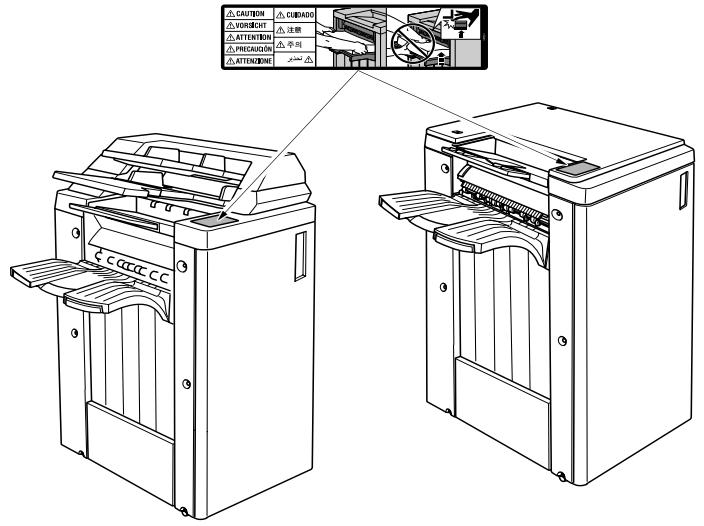

1.2 Avertissements et étiquettes de précaution

Les avertissements et étiquettes de précaution sont apposés sur la machine, aux endroits suivants.

Soyez vigilant lorsque vous faites fonctionner la machine.

Attention

Pour éviter tout risque de blessure, NE PLACEZ PAS votre main sur les feuilles imprimées. Lorsque vous enlevez les feuilles imprimées, saisissez les à saisir par les deux côtés, et NE POSEZ PAS votre main sur les feuilles imprimées pendant la montée du bac de réception.

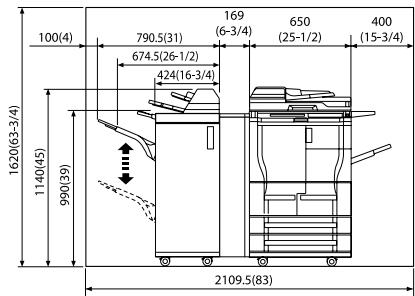

1.3 Espace requis

Afin que le fonctionnement, le rechargement en consommables, le remplacement de composants, et l'entretien périodique puissent être facilement effectués, respectez les dimensions de dégagement indiquées ci-dessous.

Unité : mm (pouces) 750/600 + FS-505 + PI-501 + ZU-602

Unité : mm (pouces)

750/600 + FS-505 + PI-501 + ZU-602 + LU-402

Unité de finition fs-505 (+ kit de perforation pk-504/pk-505)

Unité de finition FS-505

N°	Nom du composant	Description
1	Porte de l'unité de finition	Ouvrir pour dégager un bourrage papier ou agrafes ou pour replacer la cartouche d'agrafes ou vider le réceptacle déchets si le kit de perforation PK-504/PK-505 est installé.
2	Bac principal	Récapère les pages imprimées.
3	Bac auxiliaire	Récapère les pages imprimées.

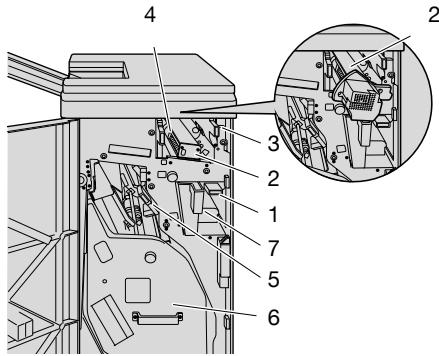

Unité de finition FS-505

+ Kit de perforation PK-504/PK-505

N°	Nom du composant	Description
1	Levier d'entrée	Abaisser pour dégager un bourrage papier
2	Kit de perforation (en option)	Perfore des trouss pour l'archivage des pages imprimées, quand le kit de perforation est installé sur l'unité de finition
3	Levier de transport de la feuille de couverture	Déplacer vers la gauche pour dégager un bourage papier
4	Levier de dégagement du bacauxilaire	Déplacer vers la droite pour dégager un bourage papier
5	Levier de transport de l'empileuse	Déplacer vers le bas et la gauche pour dégager un bourage papier
6	Empileuse	Permet d'installer l'agrafeuse
7	Réceptacle déchets de perforation (en option)	Enlever pour vider les chutes de papier produites par le kit de perforation
8	Poignée de l'empileuse	Sert à retarder l'unité pour dégager un bourage papier et recharger les agrafes
9	Cartouche d'agrafe	A déposer pour recharger en agrafes

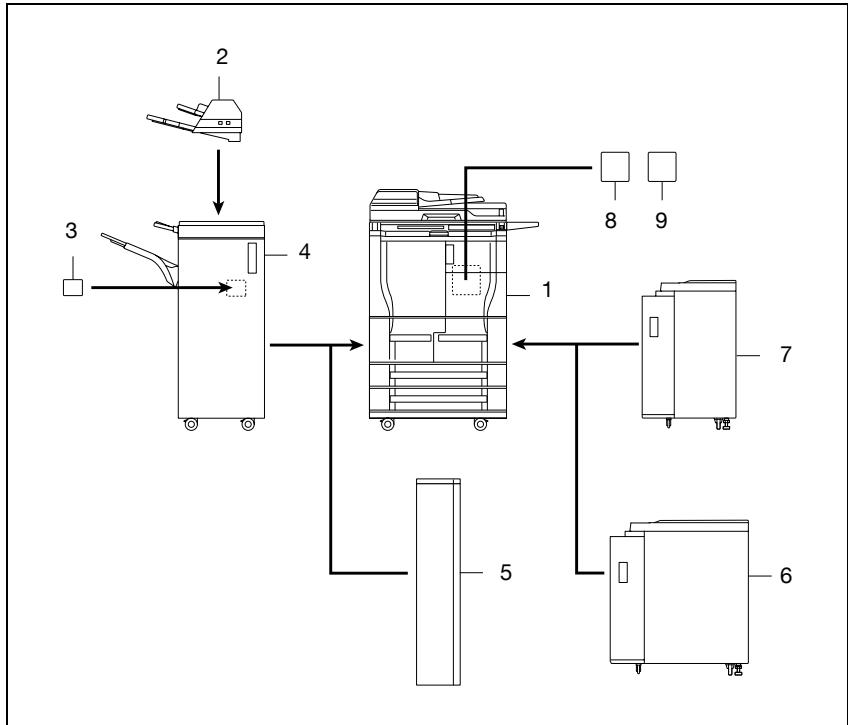

Options

N°	Nom du composant	Description
1	Unité principale	L'original est numérique par la section scanner, puis l'image numérique est imprimée par la section im-primante.Désigné par le terme "machine" ou "unité principa-le" dans ce manuel.
2	Introducteur de couvertures PI-501	Permet l'insertion de couvertures dans les copies s'il est installé sur l'unité de finition FS-505 et per-met l'utilisation manuelle des fonctions des unités de finition instalées
3	Kit de perforation PK-504/PK-505	Permet la perforation s'il est installé sur l'unité de fi-nition FS-505Désigné dans ce manuel sous le terme "kit de perforation".
4	Unité de finition FS-505	Éjecte les pages imprimées. Les réglages "Tri", "Groupe", "Décalé" + "Tri", "Décalé" + "Groupe", "Face Haut" et Agrafage sont disponibles
5	Unité de piage en Z ZU-601/ZU-602	Permet la perforation pour l'archivage et le piage des pages en Z si elle est installée sur le module de finition FS-505
6	Magasin grande capacité LU-402	Peut receivevoir jusqu'à 4.000 feuilles de papier (80 g/m2)Désigné dans ce manuel sous le terme "LCT".
7	Magasin grande capacité LU-401	Peut receivevoir jusqu'à 4.000 feuilles de papier (80 g/m2)Désigné dans ce manuel sous le terme "LCT".
8	Disque dur HD-503	Augmente le nombre de pages d'originaux mémori-sables et permet l'utilisation des fonctions "Numéross Distribut." et BoîteDésigné dans ce manuel sous le terme"disque dur"ou "HDD".
9	Contrôleur d'imprimante IC-202	Permet l'utilisation de cette machine comme impri-mante réseau (en option)

1.4 Papier copie

Utiliser du papier conforme aux caractéristiques suivantes.

Formats papier possibles

Source papier	Format papier
Unité de finition FS-505	Bac principal : Régliages "Tri" et "Groupe" : A3 à B6 , A6 Régliages "Décalé" + "Tri" et "Décalé" + "Groupe" : A3 à B5 Agrafage : A3 à B5 , A5 Perforation : A3 à A5 /* Bac auxiliaire : Régliages "Tri" et "Groupe" : A3 à B6 , A6

• Disponible uniquement si le kit de perforation en option PK-504/PK-505 ou l'unité de pliage en Z, ZU-601/ZU-602 est installé(e).

Papier spécial

Tout papier autre que le papier normal, comme les transparents de rétroprojection et le papier de couleur, est appelé papier spécial. Veillez à sélectionner un réglage papier spécial pour les magasins charges avec des supports tels que transparents de rétroprojection et papier de couleur afin d'éviter des erreurs de manipulation.

Remarque

Si vous chargez du papier fin ou fragile, sélectionnez "Papier spécial".

Type de papier	Icone	Description
Papier spécial		Sélectionnez ce réglage si le papier charge provient d'un fabricant particulier par exemple, ou s'il s'agit de papier recyclé fragile, ou de papier fin ou de pa-pier qui n'est utilisé qu'exceptionnellement. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Papier épais		Sélectionnez ce réglage quand le papier épais char-gé présente un grammage de 91 g/m2 à 200 g/m2. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Papier fin		Sélectionnez ce réglage quand le papier fin charge présente un grammage de 50 g/m2 à 59 g/m2. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Transparent		Sélectionnez ce réglage si vous chargez des trans-parents de rétroprojection. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Utilisateur 1		Sélectionnez ce réglage si vous chargez du papier utilisateur 1. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Utilisateur 2		Sélectionnez ce réglage si vous chargez du papier utilisateur 2. Un magasin papier ainsi paramétré ne sera pas auto-matiquement sélectionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement auto-matique de magasin.
Type de papier	Icône	Description
Utilisateur 3		Sélectionnez ce réglage si vous chargez du papier utilisateur 3. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Papier avec onglets		Sélectionnez ce réglage si vous chargez du papier à onglets. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Recyclé		Sélectionnez ce réglage si vous chargez du papier recyclé. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Couleur papier		Sélectionnez ce réglage si vous chargez du papier de couleur. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Fin (de qualité supérieu-re)		Sélectionnez ce réglage si vous chargez du papier de qualité supérieure. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Étiquettes		Sélectionnez ce réglage si vous chargez des plan-ches d'étiquettes. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Papier à en-tête		Sélectionnez ce réglage quand le papier chargeé por-te déjà un autre texte spécifique ou un impression particulière, le nom de la société par exemple, et qui devrait par consécutif être différencié du papier normal. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.
Calque		Sélectionnez ce réglage si vous chargez du papier calque. Un magasin papier ainsi paramétré ne sera pas automatique mentionné quand le réglage "Papier Auto" est spécifique ou quand il y a changement automatique de magasin.

Pour spécifier le réglage papier spécial pour du papier chargé dans l'introducteur manuel

Si on charge du papier spécial ou des transparents de rétroprojection dans le plateau d'introduction manuelle, la sélection du réglage Papier spécial permet qu'il ne soit pas automatiquement sélectionné avec le réglage "Papier Auto" ou par la fonction de changement automatique de magasin.

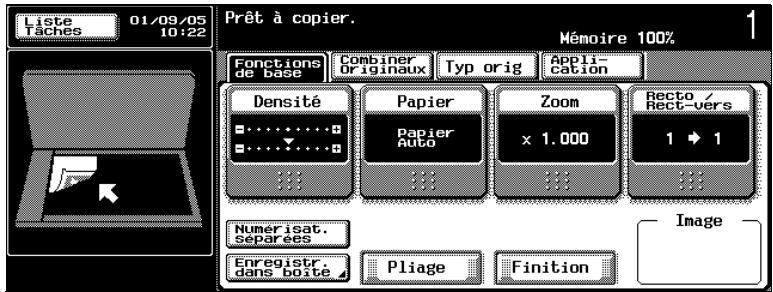

1 Sur l'écran fonctions de base, appuyez sur [papier]

L'écran Papier apparait.

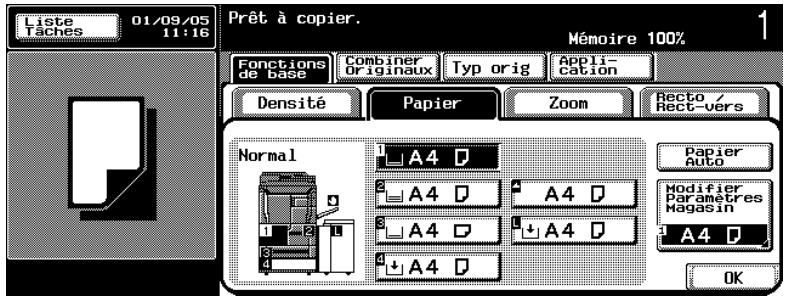

2 Appuyez sur la touche de sélection du plateau d'introduction manuelle, puis sur [modifier paramètres magasin]

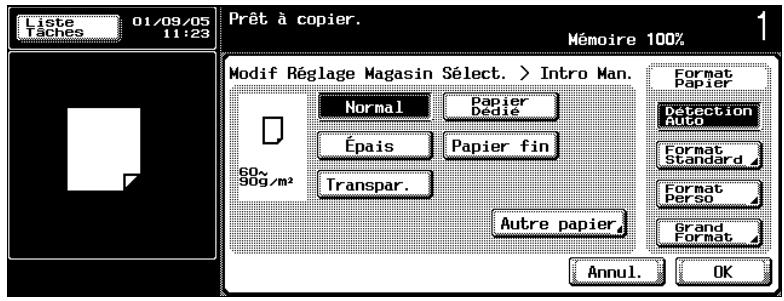

3 Spécifiez le réglage approprié au type de papier spécial chargé.

• Appuyez sur la touche correspondant au papier spécial voulu.
• Si vous chargez du papier recyclé ou du papier fin dans le plateau d'introduction manuelle, sélectionnez "Papier spécial" sur l'écran Modif. Réglage Magasin Sélect.

Quels types de papier peut-on charger dans le plateau d'introduction manuelle ? → Pour spécifique "Papier à en-tête", "Papier à onglets", "Calque", "Utilisat. 1", "Utilisat. 2", "Utilisat. 3", "Recyclé", "Fin", "Étiquettes", "Papier couleur", appuyez sur [Autre papier] dans l'écran Modif. Réglage Magasin Sélect.

4 Appuyez deux fois sur [OK].

L'écran Fonctions de base apparait de nouveau.

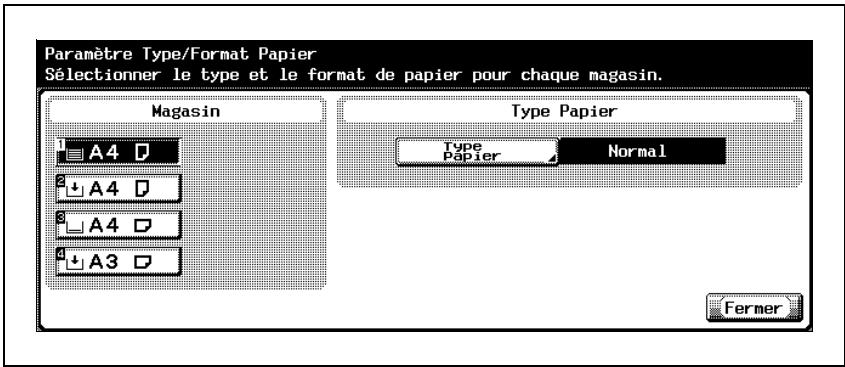

Pour spécifier le type de papier pour un magasin

Il est possible de spécifier un réglage pour le type de papier chargé dans les magasins 1, 2, 3 et 4 ainsi que dans le LCT (LU-401/LU-402).

La procédure suivante décrit comment spécifier l'affectation du type de papier au magasin 1.

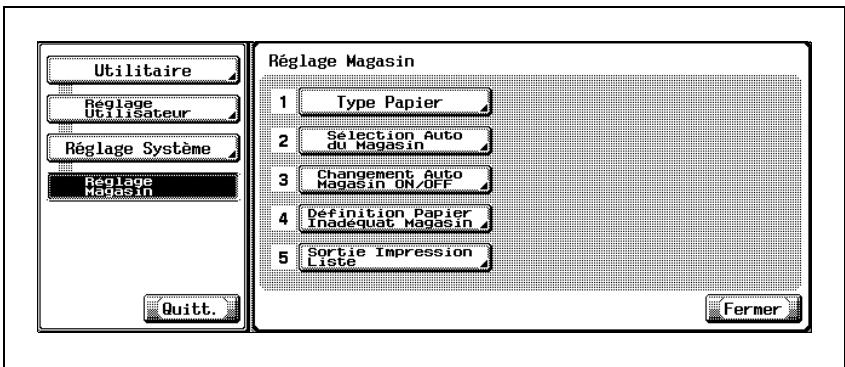

Dans l'écran Réglage Magasin, appuyez sur [1 Type Papier].

Pour plus de détails sur l'affichage de l'écran Réglage Magasin, voir Opérations de copie, dans le guide de l'utilisateur.

L'écran Type Papier apparaît.

2. Appuyez sur la touche correspondant au magasin 1, puis sur [Type Papier].

L'écran Type Papier apparaît.

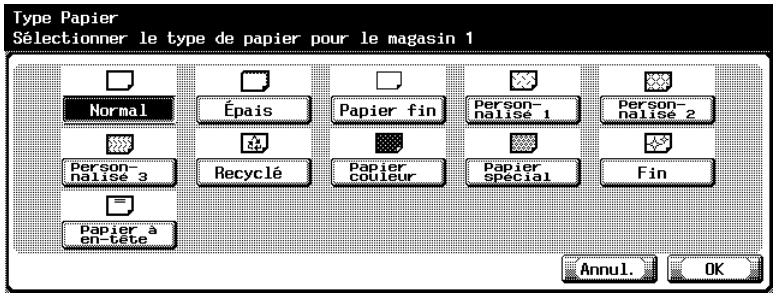

3 Sélectionnez le type de papier à charger.

• Si vous chargez du papier recyclé ou du papier fin dans un magasin, sélectionnez "Papier spécial" sur l'écran Type Papier.

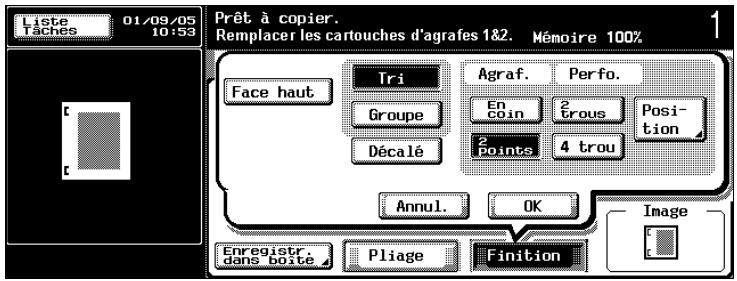

1.6 Remplacement des agrafes

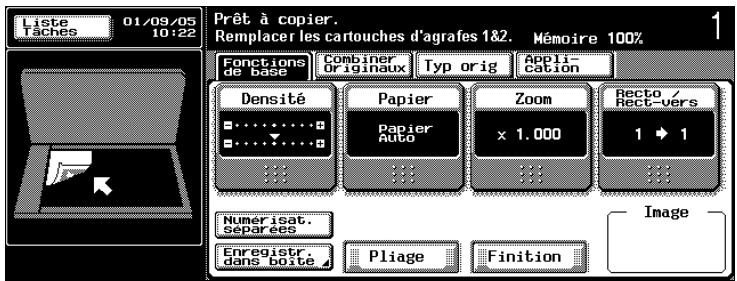

Lorsque l'unité de finition FS-505 est installée et que le stock d'agrafes est presque épuisé, le message ci-après apparaît.

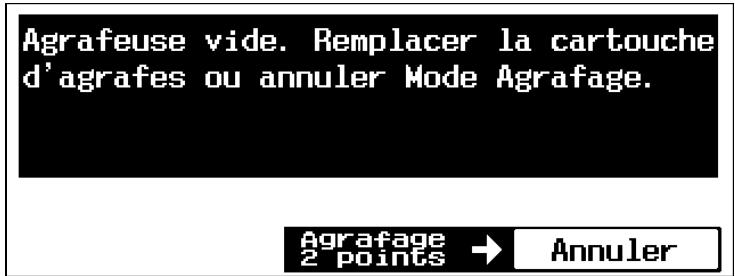

Présentation en mode zoom écran

Veillez à ne remplacer la cartouche d'agrafes que lorsque le message correspondant s'affiche, sinon cela pourrait endommager la machine.

Lorsqu'il n'y a plus d'agrafes dans la cartouche d'agrafes 1 ou 2, le message "Remplacer la cartouche d'agrafes 1" ou "Remplacer la cartouche d'agrafes 2" apparaît.

Pour remplacer la cartouche d'agrafes.

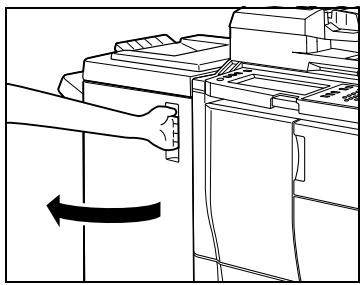

1 Ouvrez la porte de l'unité de finition.

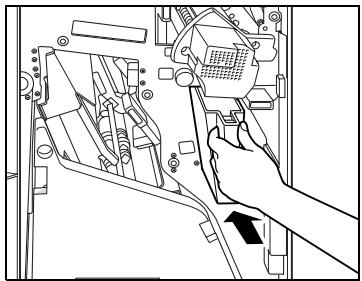

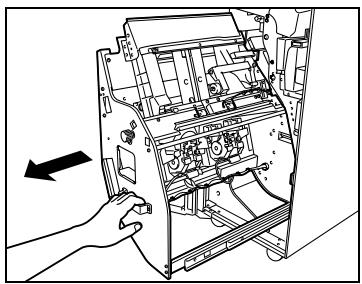

2 Retirez l'unité d'empilage.

• Attrapez l'unité d'empilage par la poignée et tirez-la doucement le plus possible.

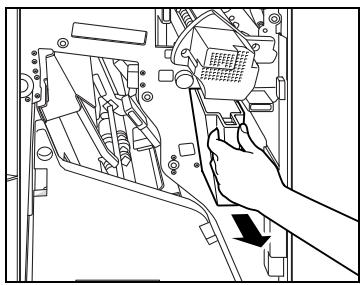

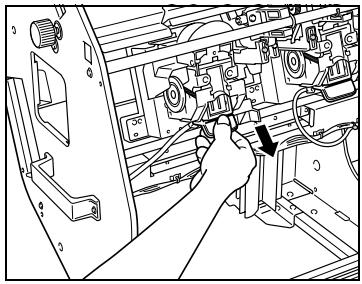

Retirez la cartouche vide du support de cartouche.

Tenez le levier de la cartouche d'agrafes et abaissez la cartouche pour la retirer.

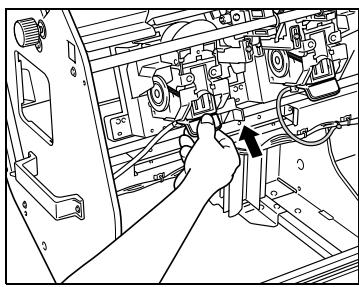

Installez la nouvelle cartouche.

• Engagez la cartouche d'agrafes en la poussant vers le haut et vérifiez qu'elle est bien installée.

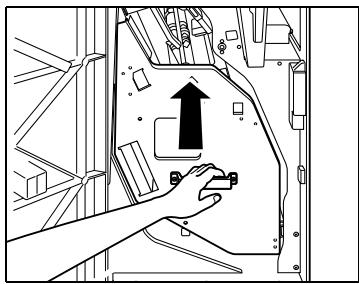

5 Ramenez l'empileuse à sa position d'origine.

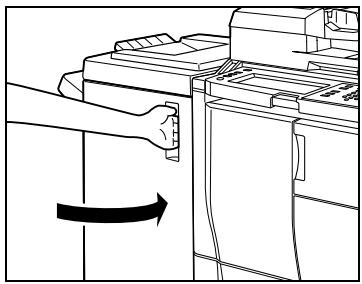

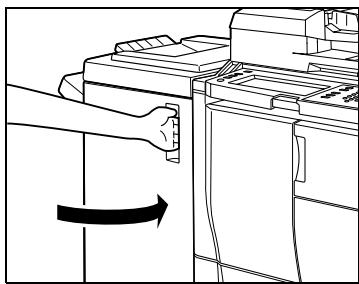

6 Fermez la porte de l'unité de finition.

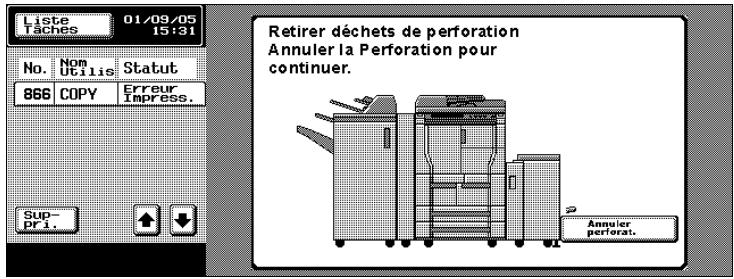

Pour vider le réceptacle déchets du kit de perforation

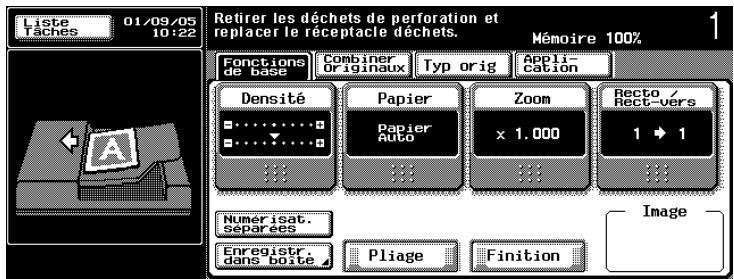

Si le réceptacle à déchets du kit de perforation PK-504 ou PK-505 installé sur l'unité de finition FS-505 est plein, le message ci-après apparaît.

Présentation en mode zoom écran

Retirer les déchets de perforation et replacer le réceptacle déchets.

4 trous

Annuler

1 Ouvrez la porte de l'unité de finition.

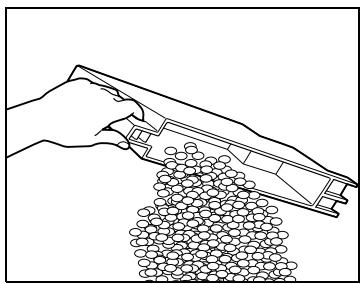

2 Retirez le réceptacle déchets de perforation. 3 Videz le réceptacle déchets de perforation. 4 Installez le réceptacle déchets de perforation dans sa position d'origine.

5 Fermez la porte de l'unité de finition.

Unité de finition FS-505

Caracteristiques
Bacs de sortie	Bac principal, bac auxiliaire
Paramètres	Non agrafé, Décalé, Agrafage
Types de papier	Bac principal : Réglages "Tri" et "Groupe": papier normal (60 à 90 g/m2), pa-pier épais (91 à 200 g/m2), papier mince (50 à 59 g/m2), plan-ches d'étiquettes, transparents de rétroprojection, papier calque Réglages "Décalé" + "Tri" et "Décalé" + "Groupe": papier normal (60 à 90 g/m2), papier épais (91 à 200 g/m2), papier fin (50 à 59 g/m2) Agrafage: papier normal (60 à 90g/m2) Bac auxiliaire : Réglages "Tri" et "Groupe": papier normal (60 à 90 g/m2), pa-pier épais (91 à 200 g/m2), papier fin (50 à 59 g/m2)
Formats papier	Bac principal : A3 □ à B5 □/□ Bac auxiliaire : A3 □ à B5 □/□
Capacité de papier	Bac principal : 1500 feuilles de format B4 ou plus grand, 3000 feuilles de for-mat A4 à B5 ou 500 feuilles de format A5 ou plus petit 100 jours (A4 : 9 pages agrafées) Bac auxiliaire : 200 feuilles
Plage de décalage	30 mm
Caracteristique des Agrafage	Formats papier : Nombre de pages reliées A3 □ : 2 à 50 feuilles B4 □ : 2 à 65 feuilles Autres formats : 2 à 100 feuilles
Alimentation requise	Assurée par l'unité principale
Dimensions	424 mm (largeur) × 656 mm (profondeur) × 990 mm (hauteur)
Poids	Environ 60 kg
Consommables	Cartouche d'agrafe

2.1 Sélection des règles de finition

Divers réglages sont disponibles pour le tri et la finition des copies éjectées dans le plateau-sortie copies.

Remarque

"Groupe" est le réglage sélectionné par défaut.

Dans le cas où vous désirez procéder à l'agrafage ou à la perforation des copies, spécifiez la position de la marge de reliure de l'original si l'orientation de l'original diffère de celle du papier contenu dans le magasin.

Pour plus de détails sur la spécification de la marge de reliure de l'original, voir Opérations de copie dans le guide de l'utilisateur. Pour plus de détails sur la spécification de la marge de reliure, voir Opérations de copie dans le guide de l'utilisateur.

Si l'introducteur de couvertures PI-501 est installé sur l'unité de finition FS-505, cette dernière peut être utilisée manuellement. Pour plus de détails, voir "Utilisation manuelle de l'unité de finition" à la page 2-19.

Les réglages de finition suivants sont disponibles.

Réglage Finition	Description
Tri	Sélectionnez ce réglage pour séparer chaque jeu de l'original multi-pages (assemblé). (Voir page 2-6.)
Groupe	Sélectionnez ce réglage pour séparer les copies de chaque page d'un original multi-pages (non assemblé). (Voir page 2-7.)
Décalage	Les copies sont éjectées et séparées par un empilage décalé. (Voir page 2-6.)
Recto vers le haut	Sélectionnez ce réglage pour éjecter les copies avec le recto des pages sur le dessus. (Voir page 2-8.)

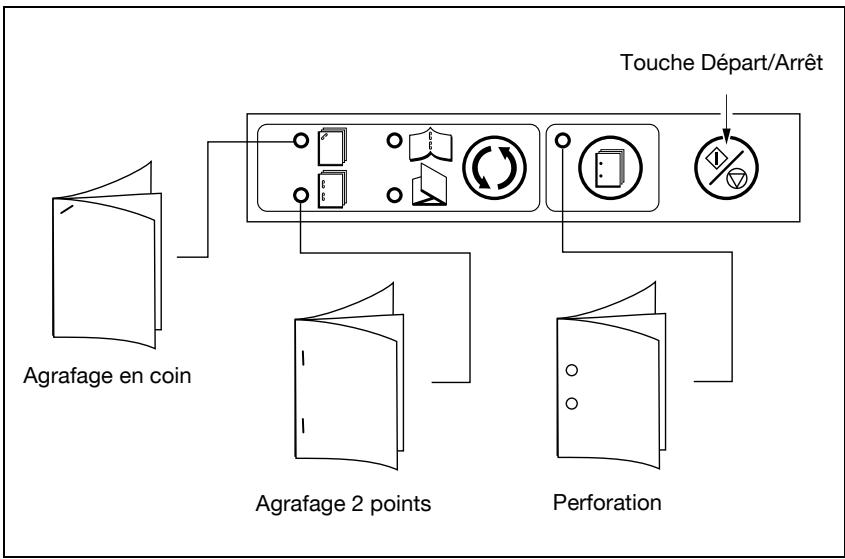

Agrafage	Sélectionnez l'un de ces régages pour relier les copies, soit par agrafage en coin, soit par agrafage en 2 points. (Voir page 2-9.)

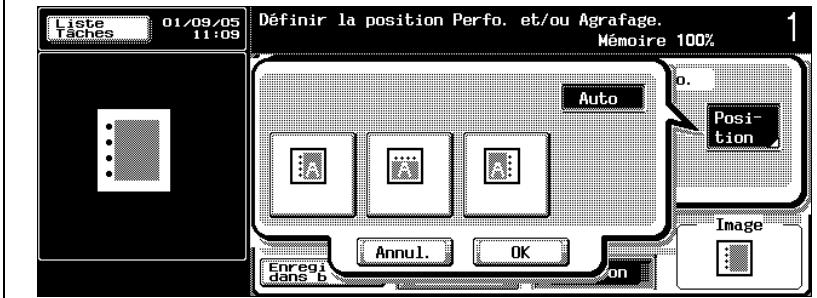

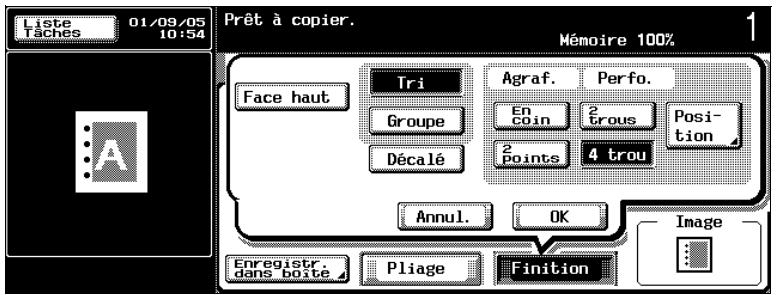

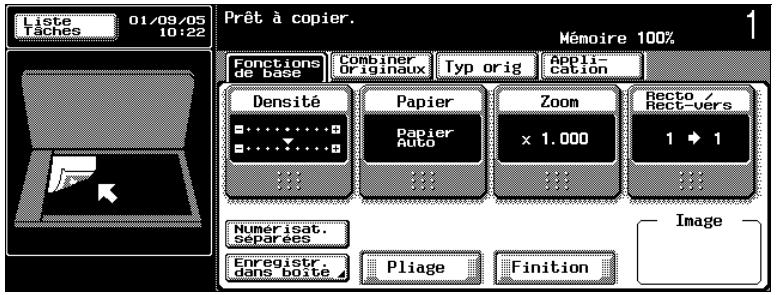

Perforation	Sélectionnez ce réglage pour perforer (2 ou 4 trous) dans les copies pour les archiver dans un classeur. (Voir page 2-13.)

Les procédures suivantes décrivent comment sélectionner les réglages Finition.

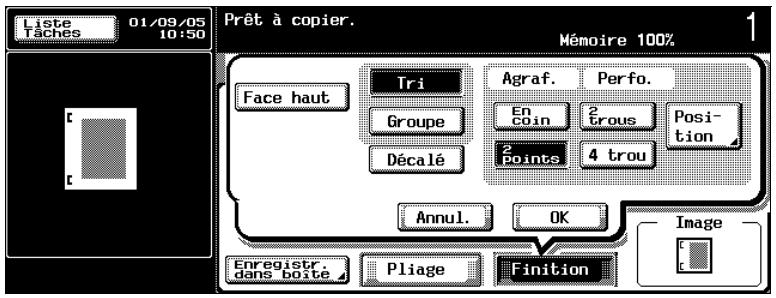

Répartir les copies par quelques (réglage "tri")

"Groupe" est le réglage sélectionné par défaut. Si "Décalé" est sélectionné alors qu'une unité de finition est installée, les copies imprimées seront éjectées et empilées les unes sur les autres, chaque jeu étant décalé du précédent.

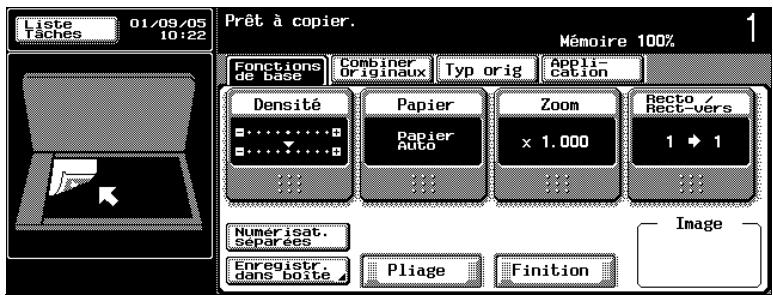

1 Sur l'écran Fonctions de base, appuyez sur [Finition].

L'écran Finition apparait.

2 Appuyez sur [Tri].

Pour séparer chaque jeu de copies, appuyez sur [Décalé]. Pour annuler le réglage, appuyez une nouvelle fois sur [Décalé] pour le désélectionner.

Appuyez sur [OK].

L'écran Fonctions de base apparait de nouveau.

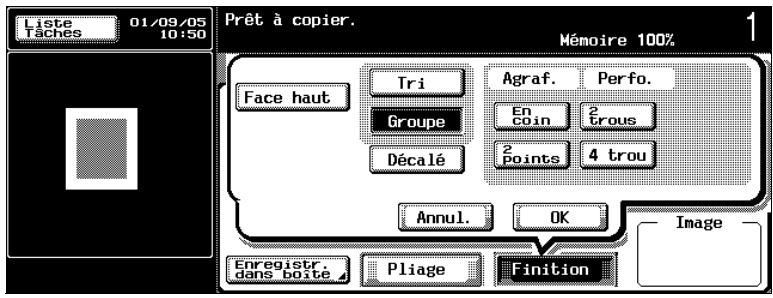

Répartir les copies par pages (réglage "groupe")

"Groupe" est le réglage sélectionné par défaut. Si "Décalé" est sélectionné alors qu'une unité de finition est installée, les copies imprimées seront éjectées et empilées les unes sur les autres, chaque jeu étant décalé du précédent.

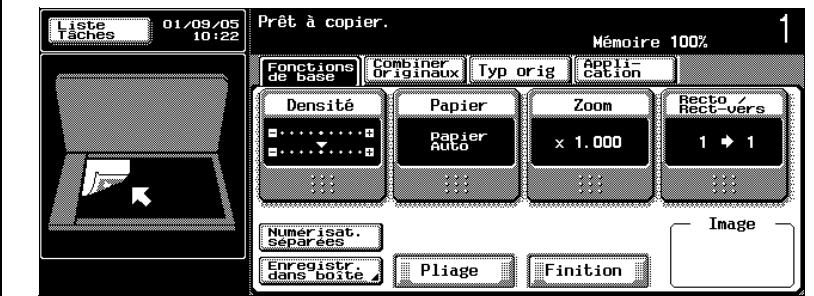

Sur l'écran Fonctions de base, appuyez sur [Finition].

L'écran Finition apparait.

2 Appuyez sur [Groupe].

• Pour séparer chaque jeu de pages, appuyez sur [Décalé]. Pour annuler le réglage "Décalé", réappuyez sur [Décalé] pour le désélectionner.

Appuyez sur [OK].

L'écran Fonctions de base apparait de nouveau.

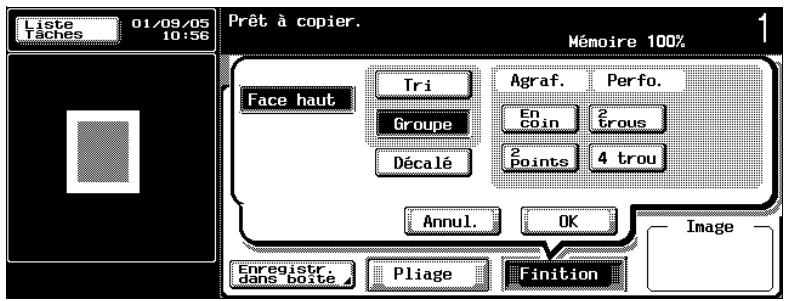

Éjection des copies recto vers le haut (réglage "face haut")

Les copies peuvent être ejectées avec le recto des feuilles sur le dessus.

Il est possible de sélectionner "Tri" ou "Groupe". Sur l'écran Fonctions de base, appuyez sur [Finition].

L'écran Finition apparait.

2 Appuyez sur [Face haut].

• Par défaut, le réglage "Face haut" n'est pas sélectionné. Les copies avec des fonctions de finition sont éjectées recto vers le bas. Les copies imprimées sont éjectées recto vers le bas.
• Pour annuler le réglage, appuyez une nouvelle fois sur [Face haut] pour le désélectionner.
• Pour annuler la modification des réglages, appuyez sur [Annul].

Appuyez sur [OK].

L'écran Fonctions de base apparait de nouveau.

Détails

Il existe deux types de cartouches d'agrafes pour l'unité de finition FS-505. La cartouche 50 feuilles permet d'agrafer un maximum de 50 feuilles. La cartouche 100 feuilles permet d'agrafer un maximum de 100 feuilles. Spécifiez le nombre de copies en fonction du format du papier, de la méthode d'agrafage et du nombre de feuilles à agrafier, puis préparez le nombre voulu de feuilles que vous chargerez dans le bac principal.

Pour pouvoir agrafer des copies, toutes les conditions suivantes doivent être réunies.

Il existe quatre formats Foolscap: 8 - 1 / 4 × 13'', 8 - 1 / 8'' × 13 - 1 / 4'', 8 - 1 / 2'' × 13'', et 8'' × 13''. Chacun de ces formats peut être sélectionné. Pour plus de détails, contactez votre S. A. V.

Si le réglage "Originaux mixtes" est sélectionné, toutes les copies doivent avoir la même largeur.

Si un réglage Agrafage est sélectionné, le réglage "Tri" est automatiquement sélectionné.

Un réglage Agrafage ne peut pas être utilisé en même temps que le réglage "Décalé".

Si un réglage Agrafage doit être sélectionné, précisez l'orientation dans laquelle l'original est positionné et l'orientation de la page à agrafer, sinon il se peut que les copies ne soient pas agrafées comme voulu.

Pour plus de détails sur la spécification de l'orientation de l'original, voir opérations de copie dans le guide de l'utilisateur.

Si l'unité de finition FS-505 est installée.

Grammage du papier	Format papier	Capacité de réception avec un réglage Agrafage
60 g/m2 à 80 g/m2	A3 □, B4 □, A4 □, A4 □, B5 □, B5 □, A5 □, Foolscap L'agrafage d'originaux de for-mats mixtes est impossible si toutes les pages imprimées ne sont pas d'une même largeur. Si une couverture (première de couverture ou dos) est ajustée avec la fonction "Mode Cou-venture", il est possible d'agra-fer la feuille de couverture (200 g/m2).	1000 feuilles

Nombre de feuilles reliées		Nombre de jours maximum FS-505
A5	2 à 9 feuilles	50 heures
A3	10 à 20 feuilles	50 heures
	21 à 30 feuilles	30 heures
	31 à 40 feuilles	25 heures
	41 à 50 feuilles	20 heures
	51 à 60 feuilles*1 *3	15 heures (A5)
	61 à 100 feuilles*1 *3	10 heures (A5)
Autres	2 à 9 feuilles	100 heures
	10 à 20 feuilles	50 heures
	21 à 30 feuilles	30 heures
	31 à 40 feuilles	25 heures
	41 à 50 feuilles	20 heures
	51 à 60 feuilles *3	15 heures
	61 à 100 feuilles*2 *3	10 heures

1 Jusqu'à 50 feuilles pour le format A3. 2 Jusqu'à 65 feuilles pour le format B4. 3 L'agrafage de 51 à 100 feuilles n'est possible que si la cartouche d'agrafes pour 100 feuilles est installée.

Pour relier des copies par agrafage

1 Sur l'écran Fonctions de base, appuyez sur [Finition].

L'écran Finition apparait.

2 Sous "Agraf.", appuyez sur [En coin] ou sur [2 points].

Pour annuler les réglages Agrafage, appuyez une nouvelle fois sur [En coin] ou sur [2 points] pour les désélectionner. Pour annuler la modification des réglages, appuyez sur [Annul].

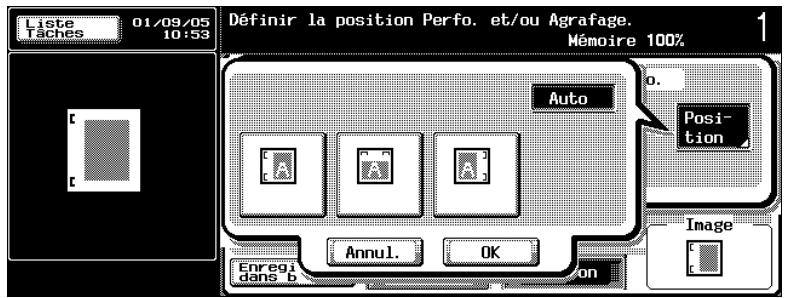

Appuyez sur [Position], et appuyez sur la touche correspondant à la position désirée.

• Pour annuler la modification des réglages, appuyez sur [Annul].
• Appuyez sur [Auto] pour déterminer automatiquement la position d'agrafage en fonction de l'orientation de l'original charge. Si la longueur (X) de l'original est inférieure ou égale à 297 mm, l'agrafage aura lieu sur le bord long de la feuille. Si la longueur (X) de l'original est supérieure à 297 mm, l'agrafage aura lieu sur le bord court de la feuille.

4 Appuyez deux fois sur [OK].

L'écran Fonctions de base apparait de nouveau.

Détails

Pour pouvoir perforer des copies, toutes les conditions suivantes doivent être réunies.

La largeur du papier doit être comprise entre 148 et 314 mm.

La longueur du papier doit être comprise entre 210 et 420 mm.

Si un réglage Perforation doit être sélectionné, sélectionnez l'orientation dans laquelle le document est positionné. Si vous ne sélectionnez pas un réglage Direction Original, il se peut que les copies ne soient pas perforées à l'endroit ou de la manière voulues.

Pour plus de détails sur la spécification de l'orientation du document, voir Opérations de copie dans le guide de l'utilisateur.

Si vous sélectionnez un réglage Perforation, spécifiez la position de la marge de reliure et l'orientation de l'original chargé, sinon la perforation obtenue ne sera pas celle attendue.

Pour plus de détails sur la spécification de l'orientation lors du chargement de l'original, voir Opérations de copie dans le guide de l'utilisateur. Pour plus de détails sur la spécification de la position de la marge de reliure de l'original, voir Opérations de copie dans le guide de l'utilisateur.

Remarque

Le nombre de trous de perforation varie en fonction du pays (région) d'installation de l'unité. Pour plus de détails, consultez notre S. A. V.

Le nombre de trous de perforation disponibles dépend du type de kit de perforation installé. Si différents réglages de perforation sont disponibles, sélectionnez le réglage conforme à l'utilisation prévue.

La procédure de sélection expliquée ci-dessous correspond à la perforation 2 trous.

Si l'unité de finition FS-505 et le kit de perforation PK-504/PK-505 sont installés

Si l'unité de finition FS-505 et l'unité de pliage en Z, ZU-601/ZU-602 sont installées

Grammage du papier	Format papier
50 g/m2 à 128 g/m2	A3 , B4 , A4 , A4 , B5 , B5 , A5 , A5 , Foolscap

Pour perforer les copies

1 Sur l'écran Fonctions de base, appuyez sur [Finition].

L'écran Finition apparait.

2 Appuyez sur [2 trous] ou [4 trous].

• Pour séparer tous les jours de pages et les perforer, appuyez sur [Décalé]. Pour annuler le réglage, appuyez une nouvelle fois sur [Décalé] pour le désélectionner. Pour annuler le réglage Perforation, appuyez une nouvelle fois sur [2 trous] ou [4 trous]. Pour annuler la modification des réglages, appuyez sur [Annul.].

Appuyez sur [Position], et appuyez sur la touche correspondant à la position désirée.

• Appuyez sur [Auto] pour déterminer automatiquement la position de perforation en fonction de l'orientation de l'original en place. Si la longueur de l'original est inférieure ou égale à 297 mm, la perforation aura lieu sur le bord long du papier. Si la longueur de l'original est supérieure à 297 mm, la perforation aura lieu sur le bord court du papier.
• Pour annuler la modification de la position de perforation, appuyez sur [Annul].

4 Appuyez deux fois sur [OK].

L'écran Fonctions de base apparait de nouveau.

2.2 Spécification des réglages de piège

Si les options sont installées, les copies peuvent être pliées avant d'être éjectées. Les réglages Pliage suivants sont disponibles.

Le pliage en Z des copies n'est possible que si l'unité de pliage en Z, ZU-601/ZU-602, est installée sur l'unité de finition en option FS-505.

Sélectionnez ce réglage pour plier les copies en leur centre, puis en deux avant de les éjecter.

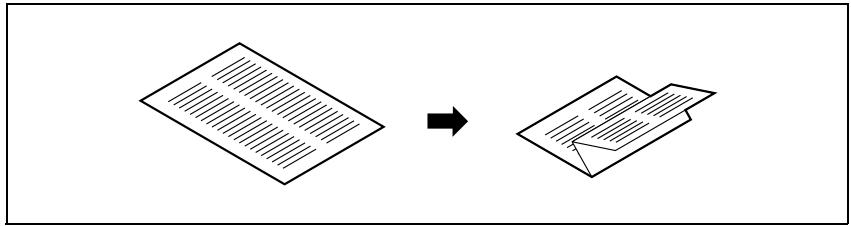

Pliage en z des copies

✓ Quand le réglage "Pliage en Z*" est sélectionné, les réglages "Groupe" et "Face Haut" ne sont pas disponibles. Sur l'écran Fonctions de base, appuyez sur [Pliage].

L'écran Pliage apparait.

2. Appuyez sur [Pliage Z].

Pour annuler la modification des réglages, appuyez sur [Annul]. - Pour annuler le réglage "Pliage Z", réappuyez sur [Pliage Z] pour le déselectionner.

Appuyez sur [OK].

L'écran Fonctions de base apparait de nouveau.

Si l'unité de finition FS-505 et l'unité de pliage en Z, ZU-601/ZU-602, sont installées

Grammage du papier	Format papier	Nombre de feuilles pliées
60 g/m2 à 80 g/m2	A3 , B4	1 feuille

Nombre de feuilles pliées	Nombre deieux maximum
1 feuille	30 yeux

2.3 Utilisation manuelle de l'unité de finition

L'unité de finition FS-505 équipée de l'introducteur de couvertures PI-501 peut être utilisée manuellement au moyen du panneau de contrôle de l'introducteur de couverture.

Placez du papier dans le bac d'insertion inférieur. Le bac d'insertion supérieur ne peut pas être utilisé.

Voici les modes de finition disponibles en fonction des options installées.

• Unité de finition FS-505 + Introducteur de couvertures PI-501
• Agrafage (En coin / 2 points)
• Unité de finition FS-505 + Introducteur de couvertures PI-501 + Kit de perforation PK-504/505
• Agrafage (En coin / 2 points) Perforation

Rappel

L'unité de pliage en Z, ZU-601/602 ne permet pas la perforation manuelle. Pour cela, l'unité de perforation PK-504/505 est nécessaire.

	Format papier	Nombre de feuilles	Bac de sortie
Spécifications pour Agrafage (En coin / 2 points)	A3, B4, A4, A4R, B5, A5, 11" × 17", 8,5" × 14", 8,5" × 11", 8,5" × 11"R (60 à 80 g/m2)	50 feuilles maximum	Bac Principal
Spécifications pour Perforation	A3 à A5 (60 à 128 g/m2)	200 feuilles maximum	Bac Principal

Pour utiliser l'unité de finition manuellement

Le papier ne doit être chargé que dans le bac d'insertion inférieur de l'introducteur de couvertures. Le bac d'insertion supérieur ne peut pas être utilisé. Agrafage (En coin / 2 points) et Perforation peuvent être combinés. Le format et le nombre de feuilles de papier chargé différent selon l'opération de finition. Pour plus de détails, voir page 2-9. Les réglages Perforation ne peuvent pas être utilisés avec du papier spécial, des transparents de rétroprojection, des planches d'étiquettes et du papier diazo photosensible. Si vous utilisez la fonction de perforation avec du papier spécial, vous risquez d'endommager le kit de perforation.

Placez un lot de papier dans le bac d'insertion inférieur de l'introducer de couvertures.

• Agrafage (En coin / 2 points) : Placez le papier recto vers le haut. Perforation : Placez le papier recto vers le haut.

2 Alignez la plaque-guide avec le papier. 3 Appuyez sur la touche de sélection du mode Agrafage et sur la touche Perforation pour sélectionner le mode désiré.

Pour sélectionner Agrafage (En coin / 2 points), appuyez sur la touche de sélection du mode Agrafage pour allumer le voyant du mode souhaité.

• Pour sélectionner Perforation, appuyez sur la touche Perforation pour allumer le voyant.

Pour utiliser l'Agrafage et une autre fonction, allumez le voyant du mode d'agrafage désiré.

Pour sélectionner seulement le mode Perforation, éteignez tous les autres voyants.

Appuyez sur la touche Départ/Arrêt.

Si vous desirez arrêter l'opération de finition? Appuyez sur la touche Marche/Arrêt sur le panneau de contrôle de l'introducteur de couvertures.
