Intitulé	Description
Type de produit	Contrôleur d'impression numérique
Compatibilité	Conçu pour les imprimantes Konica Minolta CF9001
Caractéristiques techniques principales	Gestion avancée des couleurs, traitement d'images haute performance
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Largeur : 430 mm, Hauteur : 100 mm, Profondeur : 400 mm
Poids	Environ 5 kg
Fonctions principales	Impression, finition, gestion des couleurs, impression recto verso automatique
Entretien et nettoyage	Nettoyage régulier des têtes d'impression et des rouleaux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Konica Minolta
Sécurité	Conforme aux normes de sécurité électrique et aux réglementations environnementales
Informations générales	Idéal pour les environnements de production d'impression nécessitant une qualité d'image élevée

FOIRE AUX QUESTIONS - FIERY Z5 FOR CF9001 KONICA MINOLTA

Comment installer le KONICA MINOLTA FIERY Z5 sur l'imprimante CF9001 ?

Pour installer le KONICA MINOLTA FIERY Z5, connectez-le à l'imprimante CF9001 via le port USB ou Ethernet, puis suivez les instructions d'installation fournies dans le manuel d'utilisation.

Que faire si l'imprimante ne reconnaît pas le FIERY Z5 ?

Vérifiez les connexions entre le FIERY Z5 et l'imprimante. Assurez-vous que le FIERY Z5 est sous tension et que toutes les câbles sont correctement branchés. Redémarrez l'imprimante et le FIERY Z5 si nécessaire.

Comment résoudre les problèmes de qualité d'impression ?

Vérifiez l'état des cartouches d'encre et des toners. Assurez-vous que les paramètres d'impression dans le logiciel sont correctement configurés. Nettoyez les têtes d'impression si nécessaire.

Comment mettre à jour le firmware du FIERY Z5 ?

Téléchargez la dernière version du firmware depuis le site officiel de KONICA MINOLTA, puis suivez les instructions pour mettre à jour le firmware via le panneau de contrôle du FIERY Z5.

Que faire si le FIERY Z5 affiche un message d'erreur ?

Référez-vous au guide des erreurs dans le manuel d'utilisation pour identifier le code d'erreur spécifique. Suivez les recommandations pour résoudre le problème.

Comment configurer le réseau pour le FIERY Z5 ?

Accédez au menu des paramètres réseau sur le FIERY Z5 via le panneau de contrôle et entrez les informations requises, telles que l'adresse IP, le masque de sous-réseau et la passerelle.

Où trouver des pilotes pour le FIERY Z5 ?

Les pilotes pour le FIERY Z5 peuvent être téléchargés depuis le site officiel de KONICA MINOLTA dans la section support.

Comment effectuer un nettoyage des têtes d'impression ?

Accédez au menu d'entretien de l'imprimante via le panneau de contrôle et sélectionnez l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran.

Le FIERY Z5 est-il compatible avec Windows 11 ?

Oui, le FIERY Z5 est compatible avec Windows 11, mais assurez-vous d'installer la version la plus récente des pilotes pour garantir une compatibilité optimale.

MODE D'EMPLOI FIERY Z5 FOR CF9001 KONICA MINOLTA

1 Bienvenue 1-1 Marques déposées 1-1 2 Configuration minimale requise 2-1 3 Accès 3-1

3.1 Utilisation 3-1

4 Configuration de l'écran 4-1 5 Onglet Système 5-1

5.1 Résumé 5-1 5.2 Détails 5-2 Bac d'alimentation 5-2 Bac de sortie 5-3 Etat du disque dur 5-4 Version de ROM 5-5 Informations sur l'interface 5-6 Etat des consommables 5-7

5.3 Préférences 5-8 5.4 Assistance en ligne 5-9

6 Onglet Imprimante 6-1

6.1 Tableau avant de l'imprimante 6-1 6.2 Impression d'essai 6-2 6.3 Police PostScript 6-3

7 Liste annexe des états 7-1

1 Bienvenue

PageScope Light Fiery Z5/X3e est un utilitaire de contrôle de périphérique fourni par le serveur HTTP intégré dans le Fiery Z5/X3e (contrôleur d'imprimante pour CF9001). Associé à un navigateur Internet standard, cet utilitaire peut être utilisé comme interface de contrôle à distance du CF9001.

Marques déposées

Minolta est une marque déposée de MINOLTA CO., LTD.

Apple et Macintosh sont des marques déposées d'Apple Computer, Inc.

Ethernet est une marque déposée de Xerox Corporation.

Fiery et le logo Fiery sont des marques déposées d’Electronics for Imaging, Inc. Fiery WebTools est une marque commerciale d’Electronics for Imaging, Inc.

Linux est une marque déposée de Linus Torvalds.

Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.

Netscape Communications, le logo Netscape Communications, Netscape Navigator, Netscape Communicator et Netscape sont des marques déposées de Netscape Communications Corporation.

PostScript est une marque déposée d'Adobe Systems, Inc.

Solaris est une marque déposée de Sun Microsystems, Inc.

Tous les autres noms de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Copyright 2001 MINOLTA CO., LTD.

Les informations qui figurent dans ce manuel peuvent faire l'objet de modifications sans préavis pour intégrer les améliorations apportées aux produits repris dans ce manuel.

2 Configuration minimale requise

Eléments nécessaires pour l'utiliser.

• Ordinateur Logiciel

Système d'exploitation	Navigateur internet
Windows 95/98/NT 4.0/2000	Internet Explorer 3.02 ou plus récent Netscape Navigator 3 ou plus récent
Macintosh système 7 ou plus récent	Internet Explorer 4.5 ou plus récent Netscape Navigator 4 ou plus récent
Solaris 2.5.1/2.6/7 (2.7)	Netscape Navigator 4 ou plus récent
Linux	Netscape Navigator 4 ou plus récent

• NIC (carte d'interface réseau)
• Ethernet ou Token Ring Protocole TCP/IP
• CF9001
• Contrôleur d'imprimante

Fiery Z5 pour CF9001 (externe) ou Fiery X3e pour CF9001 (intègre)

3 Accès

Vous sous-pouces acceder directement à PageScopeLight Fiery Z5/X3e à partir d'un navigateur Internet.

1 Lancez le navigateur Internet. 2 Entrez dans le champ URL l'adresse IP du contrôleur d'imprimante, comme indiqué ci-dessous:

http:// /

(Exemple) si l'adresse IP du contrôleur d'imprimante est 192.9.200.200 :

http://192.9.200.200/

3 La fenêtre PageScope Light Fiery Z5/X3e pour CF9001 s'affiche à l'écran.

3.1 Utilisation

PageScope Light Fiery Z5/X3e pour CF9001 fonctionne de la même façon que des pages Internet. Cliquez sur un lien hypertexte pour accéder à la destination du lien et sur les boutons [Précédent] et [Suivant] pour vous déplacer entre les pages.

4 Configuration de l'écran

La configuration de l'écran du PageScope Light Fiery Z5/X3e est représentée ci-dessous.

Remarque

Les photos d’écran représentées dans ce manuel peuvent être sensiblement différentes des écrans réels. Notez également que les spécifications peuvent être changées sans préavis.

1. Logo Minolta PageScope Light

Cliquez sur le logo pour accéder au site Internet ci-dessous.

www.minolta.com

1. Affichage d'état

L'état actuel du CF9001 est indiqué par des icônes et du texte. Le message PRÊT apparait lorsque le CF9001 fonctionne normalement. Pour plus de détails sur les contenus des écrans, voir page 7-1.

3. Onglets

Utilisez les onglets pour sélectionner la catégorie d'options à afficher. Voir les sections suivantes de ce document pour plus de renseignements sur chaque onglet.

4. Menus

Utilisez les menus pour sélectionner des informations ou paramètres. Les menus changent en fonction de l'onglet sélectionné.

Voir les sections suivantes de ce document pour plus de renseignements sur chaque menu.

5. Affichage d'informations et de paramètres

Ce champ indique les informations ou paramètres relatifs à la commande de menu sélectionnée.

6. Logo fiery web tools

Cliquez sur ce logo pour afficher la page de configuration du Fiery Web Tools qui est intégré au contrôleur d'imprimante.

Pour plus de détails sur Fiery WebTools, voir le manuel de l'utilisateur de Fiery Z5/X3e.

5 Onglet système

L'onglet [Système] permet d'afficher des informations et paramètres relatifs à la configuration système du CF9001.

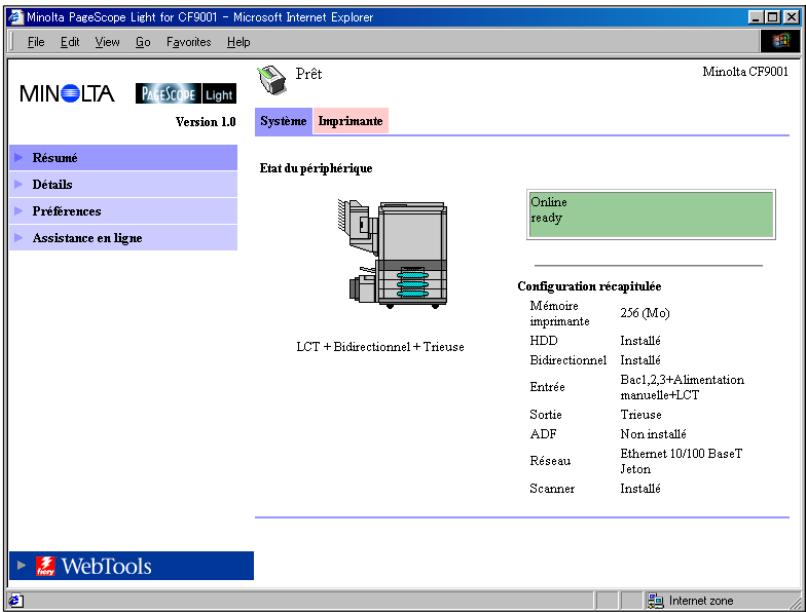

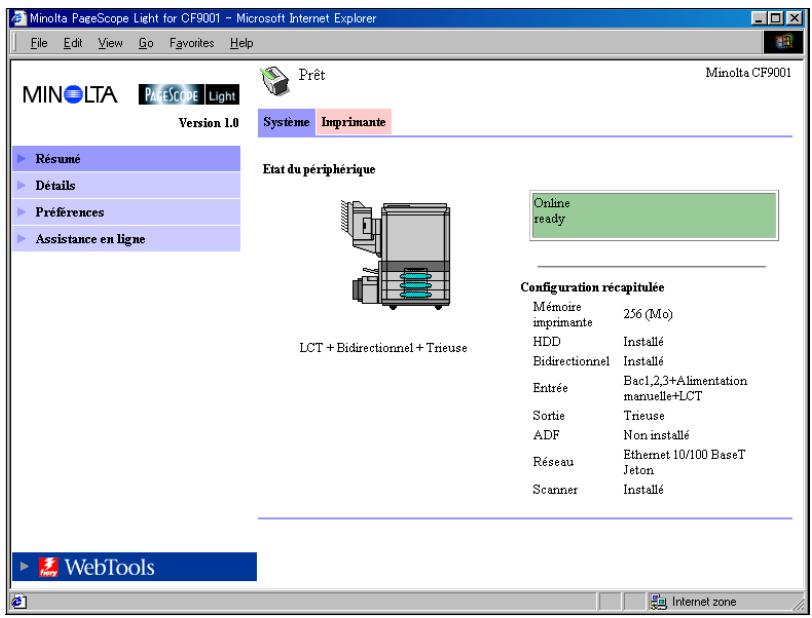

5.1 Résumé

Ceci est l'écran de bienvenue qui s'affiche après la saisie de http:// dans le navigateur Internet. Vous pouvez également afficher l'écran en cliquant sur le menu [Résumé] de l'onglet [Système]. Il montre la configuration système actuelle du CF9001.

• État du périphérique
• Cette zone indique à l'aide de graphiques et de texte la configuration des options installées sur le CF9001.
• Affichage du panneau de commande
• Cette zone affiche les messages du contrôleur d'imprimante. Ces messages sont les mêmes que ceux de l'affichage d'état qui apparaissent dans la partie supérieure de la fenêtre.
• Configuration récapitulée
• Cette zone contient un récapitulatif de la configuration système

configuration actuelle du CF9001.

5.2 Détails

Cet écran apparait lorsque vous cliquez sur le menu « Détails » de l'onglet [Système]. Il contient des informations sur chaque unité du CF9001. Cliquer sur l'un des sous-menus du menu « Détails » fait apparaitre les informations relatives à l'unité correspondante.

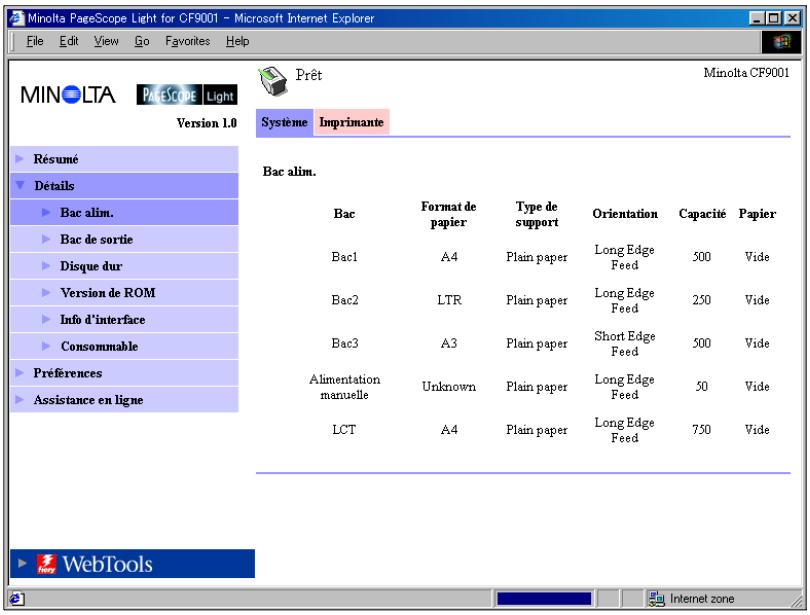

Bac d'alimentation

Cet écran apparait lorsque vous cliquez sur le sous-menu [Bac alim.] du menu « Détails ». Il affiche la configuration de tous les magasins papier installés sur le CF9001.

• Bac Nom du magasin
• Format du papier
• Format du papier chargé dans le magasin
• Type de support
• Type de support chargé dans le magasin
• Orientation
• Orientation du papier chargé dans le magasin
• Capacité
• Nombre maximum de feuilles pouvant être chargées dans le magasin

Papier

État du papier restant (affiche PRÉT(E) s'il y a du papier et VIDE s'il ne reste plus de papier.)

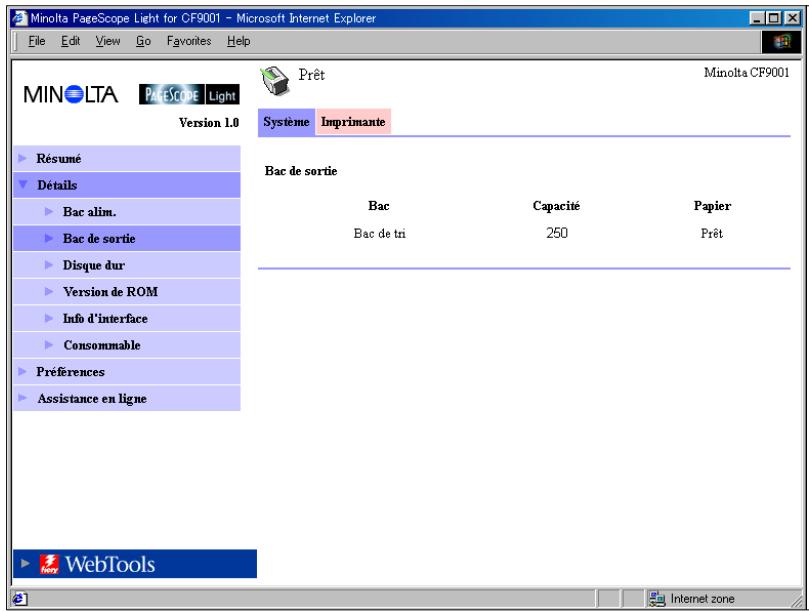

Bac de sortie

Cet écran apparait lorsque vous cliquez sur le sous-menu [Réceptacle de sortie] du menu « Détails ». Il affiche la configuration de tous les réceptacles de sortie installés sur le CF9001.

Bac

Nom du bac

• Capacité

Nombre maximum de feuilles que le réceptacle peut contenir

Papier

Etat du réceptacle (affiche PLEIN lorsque le réceptacle ne peut plus recevoir de papier et PRÊT s'il le peut encore.)

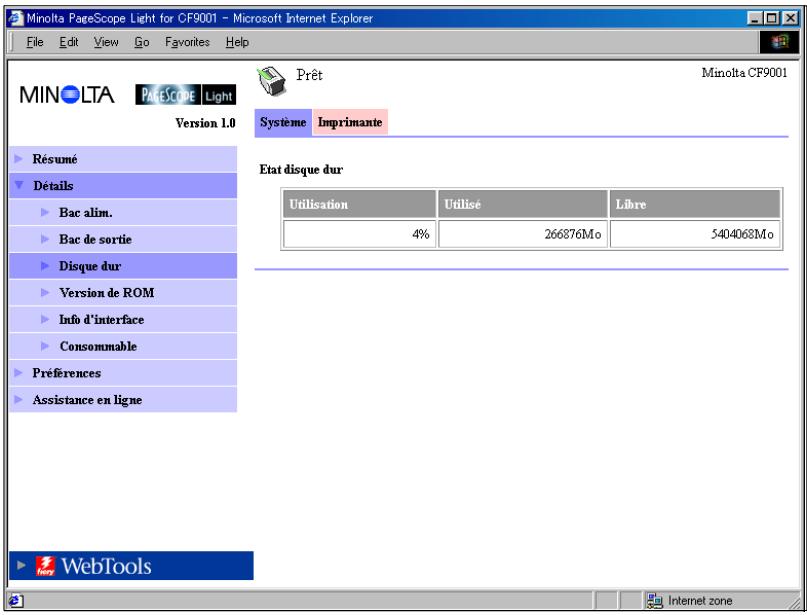

Etat du disque dur

Cet écran apparait lorsque vous cliquez sur le sous-menu [Disque dur] du menu « Détails ». Il indique l'état du disque dur installé sur le contrôleur d'imprimante.

• Utilisation Pourcentage d'espace de disque dur utilisé (%) Utilisé Espace du disque dur utilisé (Ko)
• Libre
• Espace du disque dur disponible (ko)

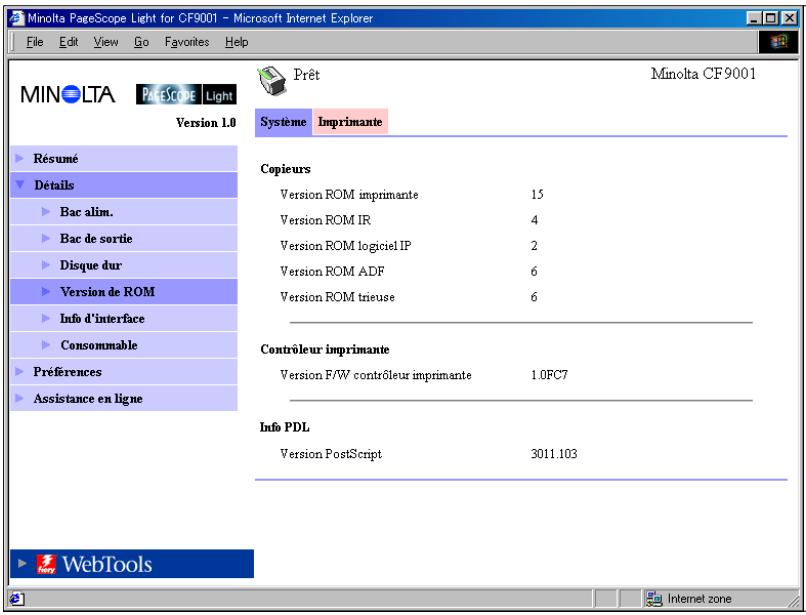

Version de ROM

Cet écran apparait lorsque vous cliquez sur le sous-menu [Version de ROM] du menu « Détails ». Il affiche les informations relatives à la mémoire intégrée dans le CF9001 et le contrôleur d'imprimante.

Copieur Version de ROM installée dans le CF9001 - Contrôleur d'imprimante Version du microprogramme installé dans le contrôleur d'imprimante - Info PDL - Version des codes de commande d'imprimante (PostScript) utilisés par le contrôleur d'imprimante

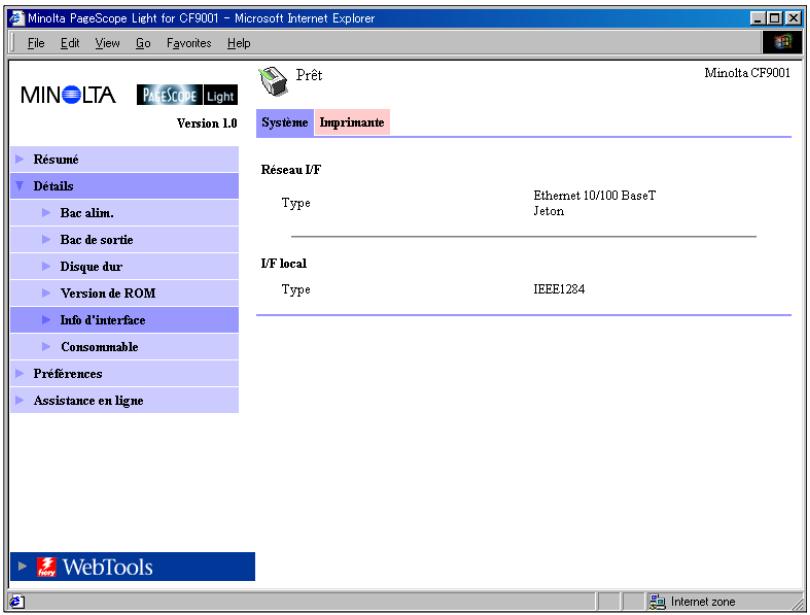

Informations sur l'interface

Cet écran apparait lorsque vous cliquez sur le sous-menu [Info d'interface] du menu « Détails ». Il affiche les informations relatives à l'interface du contrôleur d'imprimante.

• Réseau I/F
• Type d'interface réseau (Ethernet 10/100BaseT ou Token Ring) I/F local Type de port local

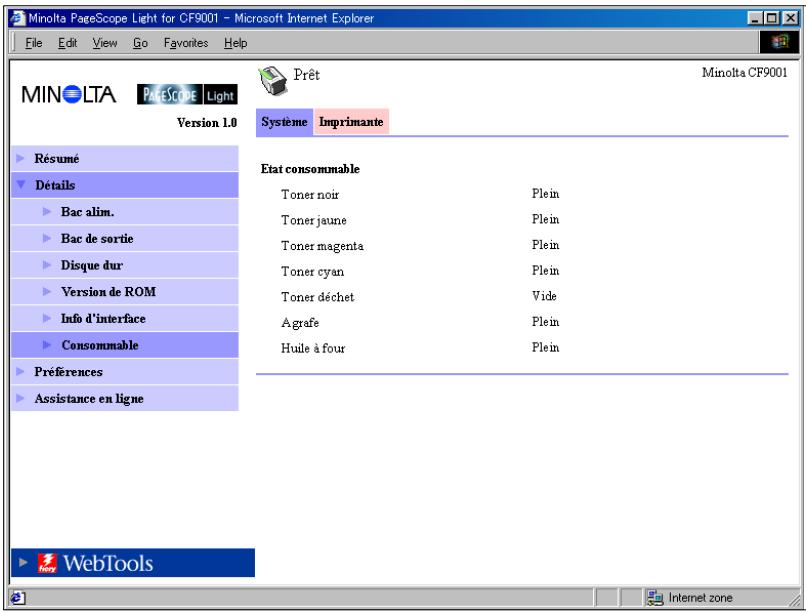

Etat des consommables

Cet écran apparait lorsque vous cliquez sur le sous-menu [Consommable] du menu « Détails ». Il indique l'objet actuel des consommables du CF9001. Pour plus d'informations sur les consommables, voir le manuel de l'utilisateur du CF9001.

• Toner noir Quantité de toner noir restante
• Toner jaune Quantité de toner jaune restante
• Toner magenta Quantité de toner magenta restante
• Toner cyan Quantité de toner cyan restante
• Toner noir Quantité de toner noir restante
• Toner déchet Capacité restante de la bouteille de réception du toner usagé
• Agrafe Quantité d'agrafes restante Huile à four Quantité d'huile à four

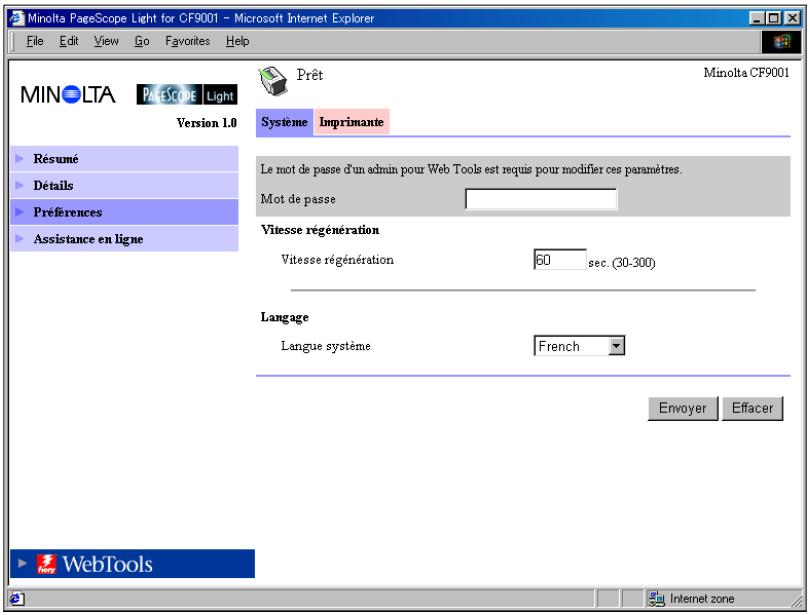

5.3 Préférences

Cet écran apparait lorsque vous cliquez sur le menu [Préférences] de l'onglet « Système ». Il vous permet de modifier l'interface utilisateur de PageScope Light.

Mot de passer

Entrez le mot de passe une fois défini. Le mot de passe faisant la distinction entre les majuscules et minuscules, veillez à respecter la casse des caractères. (Le mot de passe que vous devez entrer ici est identique au mot de passe administrateur créé pour Fiery WebTools.)

Vitesse de régénération

Entrez une valeur pour définir la fréquence de rafraîchissement de l’écran. Elle peut être comprise entre 30 et 300 secondes. La valeur par défaut est 60 secondes.

• Langage

Sélectionnez la langue que vous désirez utiliser pour l'interface de PageScope Light.

Anglais Allemand ° Français Italien Espagnol

• Bouton [Envoyer]

Cliquez sur ce bouton pour appliquer les paramètres saisis ou sélectionnés.

• Bouton [Effacer]

Cliquez sur ce bouton pour effacer les paramètres saisis ou sélectionnés.

Remarque

Le message « Mot de passe incorrect » apparaît si le mot de passe entré est incorrect. Dans ce cas, cliquez sur le bouton « Précédent » du navigateur Internet pour revenir à la page précédente et configurer de nouveau vos préférences.

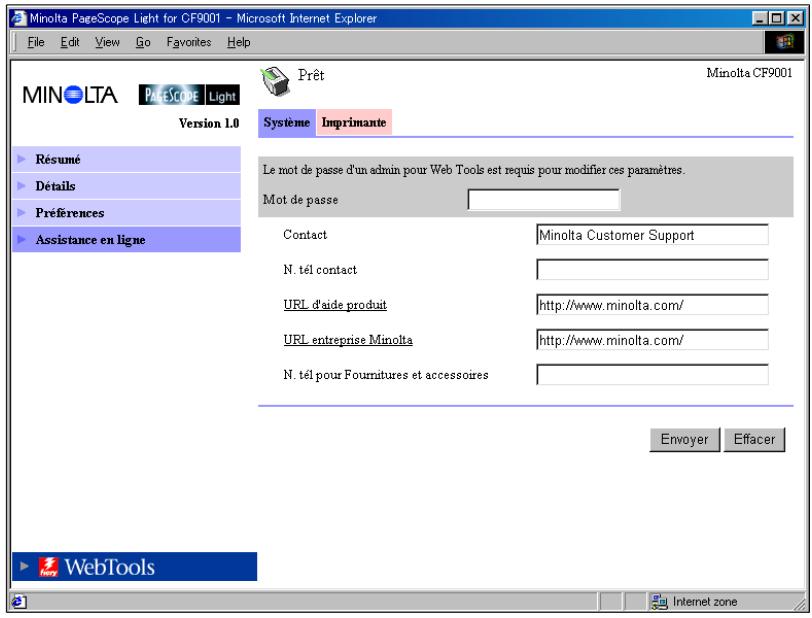

5.4 Assistance en ligne

Cet écran apparait lorsque vous cliquez sur le menu [Assistance en ligne] de l'onglet « Système ». Il affiche des informations et vous permet de configurer l'assistance technique.

Mot de passer

Entrez le mot de passe une fois défini. Le mot de passe faisant la distinction entre les majuscules et minuscules, veillez à respecter la casse des caractères. (Le mot de passe que vous devez entrer ici est

identique au mot de passe administrateur créé pour Fiery WebTools.)

• Contact

Entrez le nom de l'agence d'assistance produit.

N° TEL. contact

Entrez le numéro de téléphone de votre agence d'assistance produit.

URL d'aide produit

Entrez l'URL du site Internet d'information produit. Cliquez sur [URL d'assistance produit] pour vous rendre sur le site spécifique ici.

URL entreprise Minolta

Entrez l'URL de la page d'accueil Minolta. Cliquez sur [URL de Minolta] pour vous rendre sur le site spécifique ici.

N° TEL. pour fournitures et accessoires

Entrez le numéro de téléphone du revendeur à contacter pour commander les consommables et accessoires.

• Bouton [Envoyer]

Cliquez sur ce bouton pour appliquer toutes les modifications effectuées.

• Bouton [Effacer]

Cliquez sur ce bouton pour effacer toutes les modifications effectuées.

Remarque

Le message « Mot de passe incorrect » apparaît si le mot de passe est incorrect. Dans ce cas, cliquez sur le bouton « Précédent » du navigateur Internet pour revenir à la page précédente et configurer de nouveau les paramètres de l'assistance en ligne.

6 Onglet imprimante

L'onglet « Imprimante » affiche des informations et paramètres pour imprimer sur le CF9001.

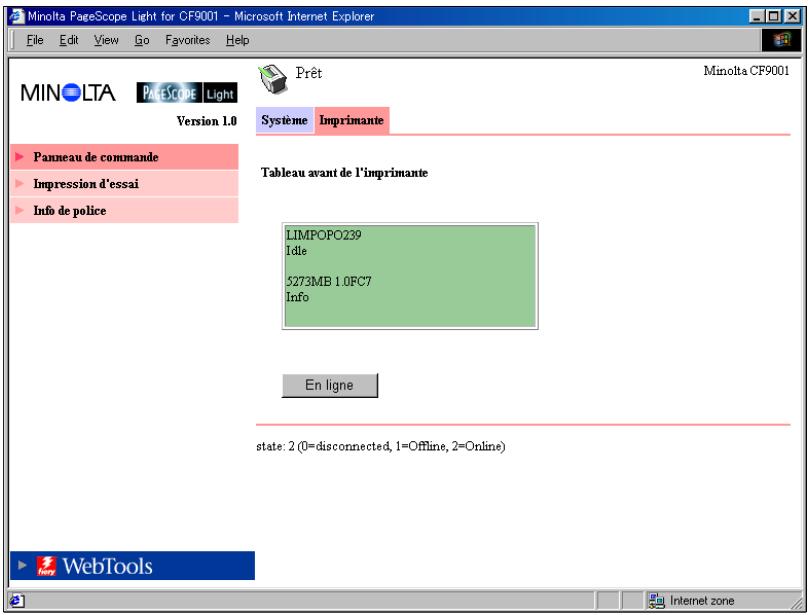

6.1 Tableau avant de l'imprimante

Cet écran s'affiche lorsque vous cliquez sur le menu [Panneau de commande] de l'onglet « Imprimante ». Il s'agit d'une émulation à l'écran du panneau de commande du contrôleur d'imprimante.

• Affichage

Cette zone affiche les messages du contrôleur d'imprimante. Ces messages sont les mêmes que ceux de l'affichage d'état qui apparaissent dans la partie supérieure de la fenêtre.

Bouton [En ligne]

Active/désactive la connexion réseau du contrôleur d'imprimante.

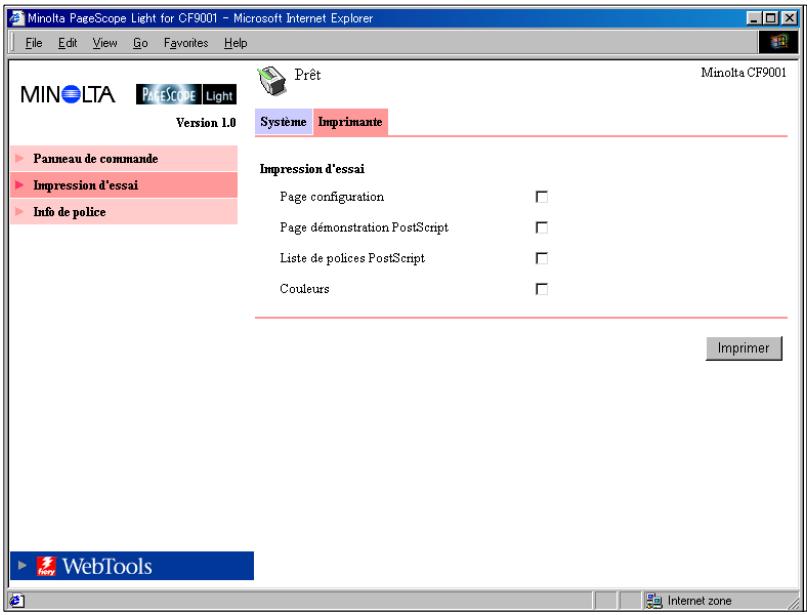

6.2 Impression d'essai

Cet écran apparait lorsque vous cliquez sur le menu [Impression d'essay] de l'onglet « Imprimante ». Il vous permet de sélectionner une page de test et de lancer un test d'impression.

• Page de configuration

Cochez cette case pour imprimer la page de configuration du contrôleur d'imprimante.

Page de démonstration PostScript

Cochez cette case pour imprimer la page de démo PostScript.

• Liste de polices PostScript

Cochez cette case pour imprimer la liste des polices PostScript.

Couleurs

Cochez cette case pour imprimer la carte de couleurs.

• Bouton [Imprimer]

Cliquez sur ce bouton pour lancer un test d'impression.

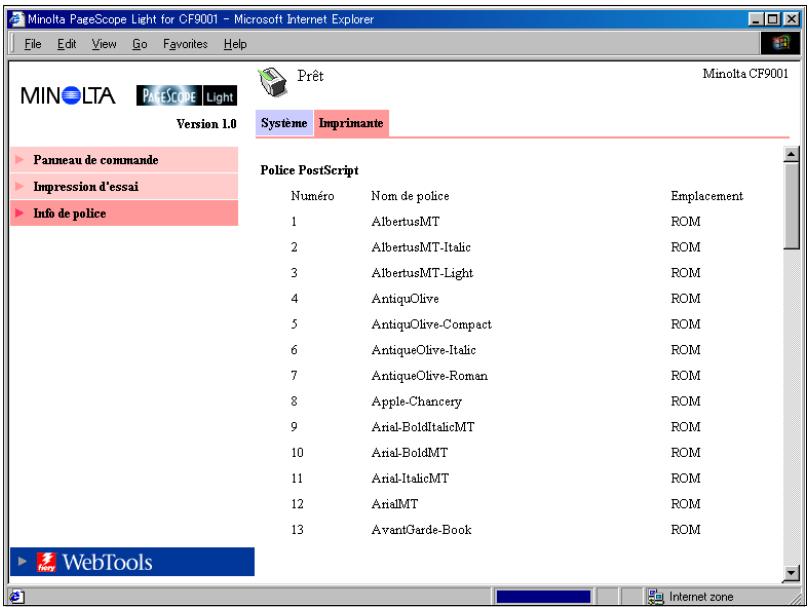

6.3 Police postscript

Cet écran apparait lorsque vous cliquez sur le menu [Info de police] de l'onglet « Imprimante ». Il affiche une liste des polices PostScript installées dans le contrôleur d'imprimante. Le nom des polices téléchargées dans le contrôleur d'imprimante depuis l'ordinateur est ajusté au bas de la liste.

• Nom de la police
• Nom de la police.
• Emplacement Emplacement de stockage de la police (ROM, RAM, DD).

7 Liste annexe des états

L'état actuel du CF1501/2001 est indiqué par une icône dans la partie supérieure de la fenêtre et par un message placé en regard de l'icône. Des messages plus détaillés apparaissent dans le champ de texte inférieur. Le contenu de la liste est classé par ordre d'importance.

Icône	Etat (texte inférieur)	Détails (texte inférieur)	Description
	Fatale	Défaillance contrôleur
	Erreur	(vide)	Erreur non identifiée
		Couvercle ouvert
		Pièces manquantes	Les consommables ne sont pas installés correctement
		Bourrage papier
		Papier restant	Du papier est présente dans le magasin d'alimentation de documents recto/verso ou le scanner une fois le travail terminé.
		Plus de papier	Le bac de papier est vide.
		Durée de vie des pièces	Les consommables sont épuisés.
		Surcapacité de papier	La capacité du réceptacle de sortie est dépassée.
	Attention	Hors ligne	La connexion réseau au contrôleur d'imprimante est interrompu.
		Scanner occupé
		Défaillance pièces optionnelles
		Papier vide	Le bac de papier est vide
		Durée de vie des pièces	Les consommables sont épuisés.
		Fin de vie de Pièces presque Atteinte	Les consommables sont presque épuisés.
	Prêt	Préchauffage
		Economie d'énergie	L'appareil se trouve en mode d'économie d'énergie.
		Traitement en cours
		(vide)	L'appareil est prêt
