MODE D'EMPLOI DI551 KONICA MINOLTA

• IVZ IRD Table des matières 1 Introduction 11 Nous voulons que vous soyez un client satisfait 12 Parrespect pour l’environnement Reprise et recyclage Energy Star® : qu'est-ce que c'est ? Utilisation possible de papier recyclé. 13 Pours'orienter à travers ce manuel d'utilisation Où trouver quoi dans ce manuel d'utilisation? Conventions typographiques et présentations pi Explication sommaire de notions et symboles définis 14 Vue d'ensemble des fonctions du système. Fonctions générales
• Fonctions automatiques. Fonctions de finition … n Fonctions qui doivent être mises en place par le technicien de maintenance -16 2 Eléments et accessoires du système p. 1

2.1 Vue d'ensemble du système.

Vue extérieure du système … Vue intérieure du système

2.2 Options (accessoires spéciaux)

Module de finition FN-6 Module de finition FN-113 Unité de perforation/pliage en Z ZK-2.... Unité d'insertion B du module de finition. Bac grande capacité (LCC) C-403.. Bac grande capacité (LCC) C-404 Unité de perforation PK-2/PK-5.. Extensions mémoire... Contrôleur d'impression Pi6500e …. Disque dur HDD-2. Compteur de copies Dis51/Di650 IVZ-1

2.3 Consignes de sécuri

Sécurité laser. n Rayonnement laser inteme n 2-21 Etiquette de sécurité. 2-23 Numéro de série du système 2-25

2.4 Transport du système.

2.5 Mise en place du système.

Conditions ambiantes Lieu d'implantation . Encombrement du système. Stockage des consommables.

2.6 Branchement du système...

Tolérances de tension/fréquence 2-28

2.7 Marche/Arrêt du système.

Mettre sous tension ….… Mettre hors tension . . Allumer le système (tous les jours) . Eteindre le système (tous les jours) .

2.8 Touches et affichage sur le Panneau de contrôle.

Panneau de contrôle. " Touches et affichages sur l'écran | tactile. 29 Comment commander l'écran tactile

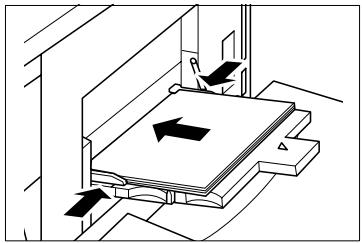

2.10 Remplissage des bacs d'alimentation de papier.

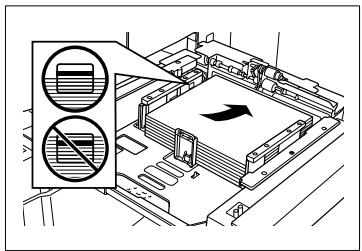

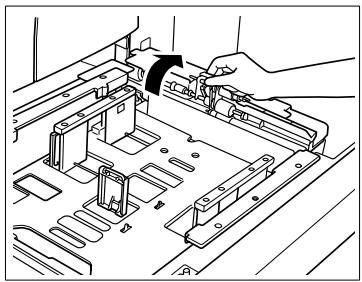

Remplissage des bacs d'alimentation de papier 1 et 2 . Remplir le bac d'alimentation de papier 3. . n L2- 41 Remplissage du bac d'alimentation de papier 4 - c- 404 (option) 2-43 Remplissage du bac d'alimentation de papier 4 C-403 3 (option) 2-45 Remplissage du passe-copie . .. 2-47

2.11 Ajouter du toner... 2-49

2.12 Remplissage d'agrafes 2-52

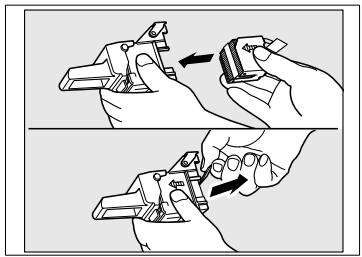

Module de finition FN-6 2-52 Module de finition FN-113 2-55

2.13 Surveiller les échéances d'entretien... ve 2-58

Afficher l'intervalle d'entretien n .2-58 Imprimer l'affichage de l'échéance d' ‘entretien . .2-59 Fermer l'affichage de l'échéance d'entretien . 2-59

2.14 Mise hors service du système... 2-60

2.15 En ce qui concerne votre sécurité .

. quand vous utilisez le système. . en cas d'interventions de maintenance et de réparation sur le système …

2.16 Utilisation conforme de votre système.

Entrée du nombre de copies Lancement du cycle Arrêt du cycle Réinitialiser les réglages système .

3.2 Libérerle système...

Quitter le mode économie d'énergie ……. Quitter le mode économie d'énergie interrompre le mode programmateur hebdo … Entrer le code du compteur clé électronique …

3.3 Placer les originaux sur la vitre d'exposition.

3.4 Introduction des originaux par l'EDH.

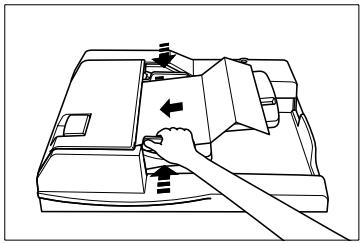

Placer les originaux de même taille dans l'EDH Placer le mélange de formats dans l'EDH Introduire les originaux pliés en Z dans l'EDH

3.5 Vérifier les réglages du système.

Modifier les réglages Valider les réglages Faire une copie test...

3.6 Mettre les travaux de copie en réserve.

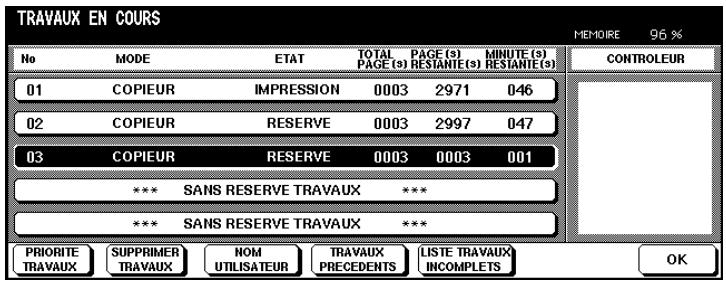

Définir un travail en réserve . Appeler l'écran d'état … . Signification des indications sur 16 ‘écran nd’ état Modifier l'ordre de passage des travaux en réserve . Supprimer un travail en réserve nu n Contrôler le nom de l'utilisateur d'un travail e en réserve . Appeler la liste des travaux déjà effectués Appeler la liste des travaux incomplets Interrompre la préparation d'un travail en réserve .

3.7 interrompre un travail de copie …

3.8 Appeler les réglages système du dernier travi

3.9 Protéger et appeler les réglages système

Protéger les réglages système Appeler les réglages du système . Dis51/Di650 IVZ-3

Contrôler les positions des compteurs du systèm Afficher les positions du compteur .… Imprimer la liste des compteurs Activer les fonctions d'économie d'énergie... Activer le mode économie d'énergie. Activer la mise en veille automatique Utiliser l'introduction manuelle … Placer le papier sur le plateau de l'introduction manuelle 3-44 Utiliser des papiers à onglet... Utiliser la fonction d'aide … Appeler l'aperçu de la fonction d'aide Appeler l'aide relative à un événement spécifique Utilisation de la fonction Signe: 4 Fonctions de base

Mise au point de la finition Non tri- Sortie dans le bac principal. Tri- Sortie dans le bac principal. Agrafage - Sortie dans le bac principal. Groupe - Sortie dans le bac principal Sortie dans le bac auxiliaire… Pliage, Agrafage & pliage … Ajouter couverture/dos … Perforation… Pliage enZ. Pliage en 3. n . Agrafer, plier ou perforer en mode manuel. Sortie sans module de finition Exploiter deux systèmes en mode Tandem Régler le mode copie … Faire des copies rectos et recto-verso (via EDH) … Faire des copies recto-verso (via la vitre d'exposition) .… Réglage contraste Activer l'exposition automatique . Sélectionner manuellement une copie plus carels foncée Procéder à un décalage du contraste és Régler le taux de restitution . Activer le taux de restitution automatique (AMS) .….. Sélectionner un taux de restitution fixe Sélectionner un taux de restitution individuel … Déformer horizontalementiverticalement..…. IVZ-4 Dis51/Di650

Régler le format de copie Activer la sélection automatique du papier (APS). Sélectionnez manuellement le bac d'alimentation de papier Déterminer le type/format de papier pour l'introduction manuelle 4-61 Définir le démarrage de la procédure de copie sur format transversal pour l'introduction manuelle 4-63 Utiliser les fonctions. Mémoriser les originaux (via la vitre d'exposition) Mémoriser les originaux (via EDH). . Utiliser la rotation . Définir l'orientation de l'original {originaux spéciaux) . Régler le mode contraste texte/photo (original spécial). Utiliser des formats différents (original spécial) Utilisez des originaux pliés en Z (original spécial) Déterminer des formats spécifiques pour les originaux {original Spécial)... s483 5 Applications

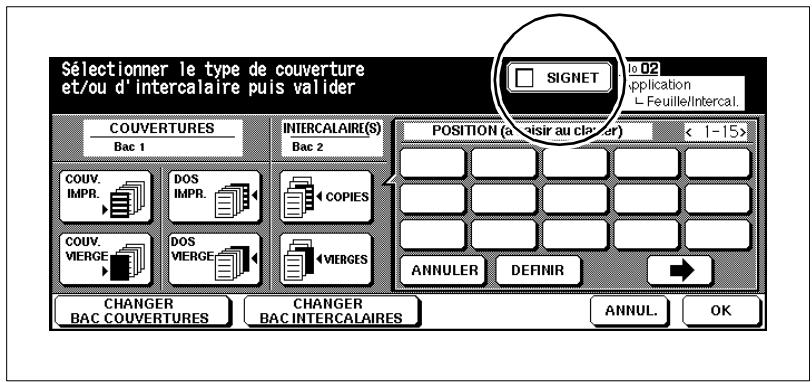

Ajouter des intercalaires et des couvertures …. Remarques concernant les intercalaires et couvertures. Façon de procéder : insertion feuille/couverture Créer des chapitres. Recommandations pour : chapitre Façon de procéder : créer des chapitres Faire des combinaisons (mise en page)... Recommandations : mise en page. Façon de procéder : créer mise en page … Confectionner des livrets … Recommandations pour : livrets. Façon de procéder : créer un livret Confectionner un intercalaire transparent. Remarques concernant l'intercalaire transparent … Façon de procéder : confectionner un intercalaire transparent... 5-18 Insertion d'image … Recommandations : insertion image Façon de procéder : insertion image …. Faire une copie de livre (page par page) . Remarques concernant la copie de livre (page par page) Façon de procéder : faire une copie de livre … anus Dis51/Di650 IVZ-5

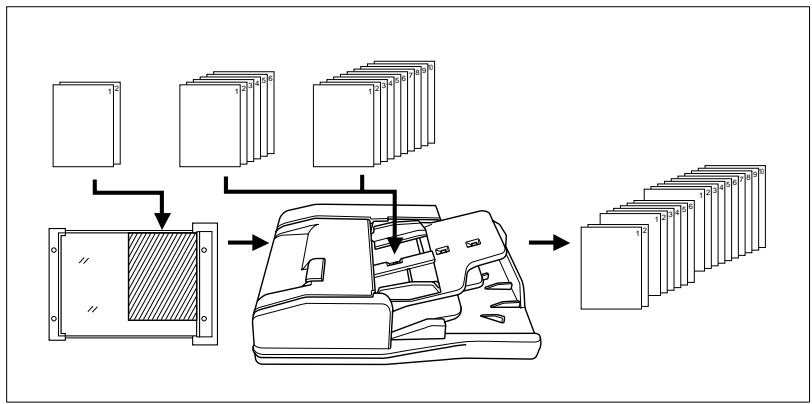

Programmer un travai .5-27 Remarques concernant la programmation d'un travail 5-27 Façon de procéder : programmer un travail 5-28 Utiliser le cadrage original... Remarques concernant le cadrage d'original…. Façon de procéder : utiliser le cadrage d'original … Inversion de polarité Remarques concernant l'inversion de polarité.. Façon de procéder : créer inversion de polarité Utiliser la répétition d'images. Recommandations : répétition d'images. Façon de procéder : utiliser la répétition d'images Utiliser l’effacement bords/pliage Recommandations : effacement bords/pliage Façon de procéder : utiliser l'effacement bords/pliage Utiliser le centrage auto Recommandations : centrage auto Façon de procéder : utiliser le centrage auto Utiliser l'impression pleine page... Recommandations : impression pleine page... Façon de procéder : utiliser impression pleine page … Créer une marge. Recommandations : marge … Façon de procéder : créer une marge . Utiliser tampon/superposition d'images . Recommandations : tampon/superposition d'images 5-52 Façon de procéder : utiliser tampon . n 5-54 Façon de procéder : utiliser filigrane .5-56 Façon de procéder : utiliser la superposition di images .5-58 Façon de procéder : mémoire fond de page (enregistrer image) 5-60 Façon de procéder : mémoire fond de page (appeler image) …... 5-63 6 Fonctions réseau

6.1 Fonctions serveur …

Enregistrer un travail . … 6-3 Supprimer un travail … 6-6 Enregistrer et imprimer un travail . .… 6-8 Télécharger un travail se trouvant sur le disque dur. ému 6- 11 IVZ-6 Di551/Di650

7 Réglages en mode opérateur

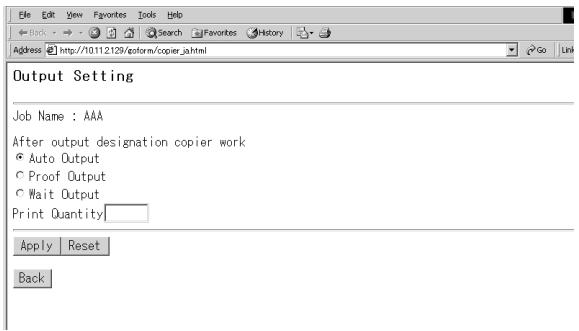

Fonctions Web … Lancer les Web Utilities. Appeler état système … Appeler état des travaux. Appeler et exploiter les données du disque dur. Paramétrer le transfert par e-mail. Vue d'ensemble Appeler le mode opérateur Quitter à nouveau le mode opérateur . Vue d'ensemble des menus dans le mode opérateur . (1) Paramètres initiaux du système. (1) Saisie date etheure … (2) Choix de la langue (3) Saisie adresse IP . (4) Paramétrer le transfert E- mail... (2) Paramétrages initiaux copieur … (3) Taux/contraste programmables (1) Paramétrer Prog. foncé niveau 1. . (2) Programmation contraste utilisateur 2 (3) Taux de restit. programmables (4) Compteur clé électronique … Appeler le mode compteur électronique (1) Paramétrage compteurs . (2) Remise à zéro de tous les compteurs (3) Programmation compteur clé électronique (5) Protection/suppress. mémoire programme … .. Verrouiller/déverrouiller un emplacement mémoire programme ..7-29 Effacer paramètres système (6) Type de papier/formats spéciaux Déterminer le type de papier Déterminer le format de papier . Déterminer le démarrage du processus de copie sur format +....7-34 (7) Contraste écran/touches sonores... (8) Coordonnées du responsable .… Dis51/Di650 IVZ-7

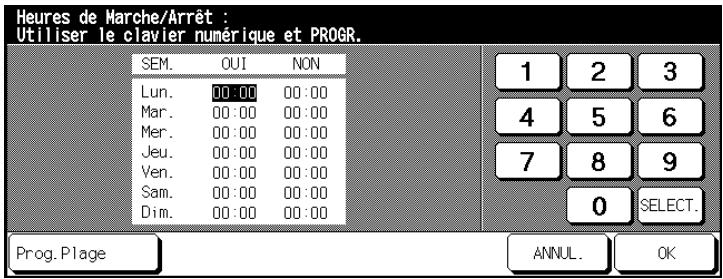

7.10 (9) Programmateur hebdomadaire

Appeler le mode programmateur hebdomadaire 7-38 (1) Activation/Désactivation - (2) Heures de Marche/Arrêt … (3) J ours de travail/jours de congé (4) Pause déjeuner . (5) Code de mise sous tension forcée

7.11 (10) Réglage écran.

7.12 (11) Bascul. auto sources papier

7.13 (12) Economie d'énergie/Veille.

7.14 (13) Fonctions spécifiques

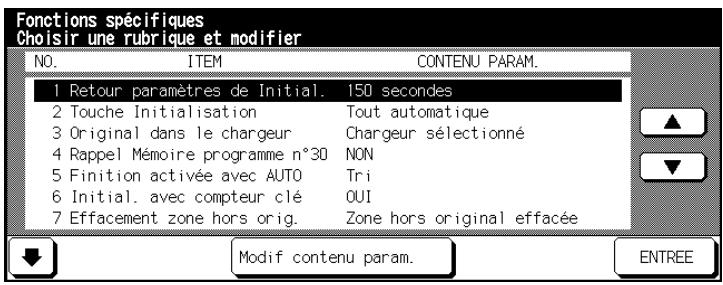

Modifier les réglages Aperçu des réglages... 715 (14) Impression des données photocopieur

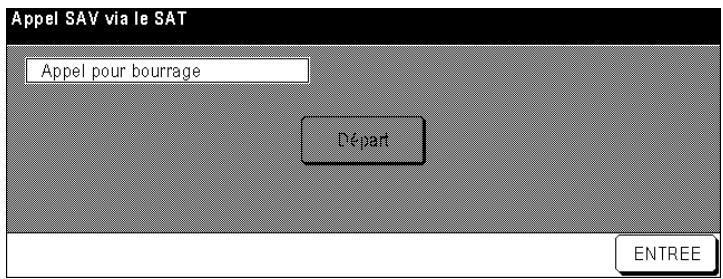

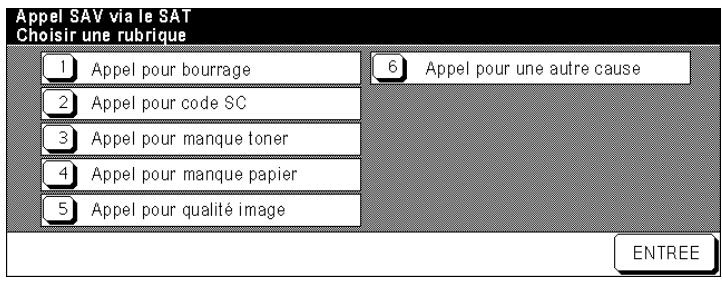

7.16 (15) Appel SAV...

7.17 (16) Réglage taux de restitution verso

7.18 (17) Réglages de l'unité de finition .

7.19 (18) Gestion disque dur …

(1) Suppression travaux par code n es (2) Fréquence de la suppression automatique des travaux a 7-65 (3) Taux de remplissage disque dur 7-07

7.20 (19) Réglage transfert scanner...

7.21 (20) Réglage effacement zone sans image

8 Incidents : diagnostic et remèdes

8.1 Mauvaise qualité de la photocopie .

8.2 Sile système refuse de copier

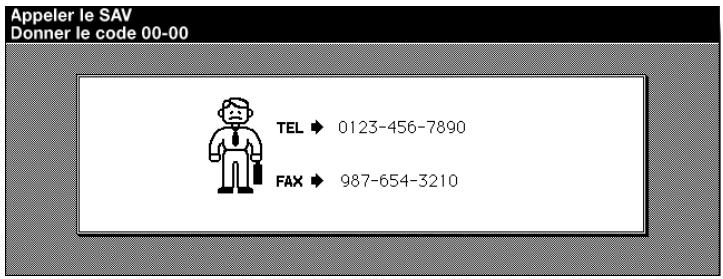

8.3 Quand l'appel service est affiché...

Quand le système n'est plus en état de marche . Quand le système fonctionne encore partiellement

8.4 Quand la mémoire "déborde"

.. en cas d'exécution du travail en cours. lors de la préparation d'un travail de réserve.

Vider bac de déchets … Unité de perforation PK-2 Unité de perforation PK-5 … Unité de perforation/pliage en Z ZK-2 . 9 Annexe

Entretien du système... Nettoyer les pièces système. Nettoyer le couvre-original et la vitre d'exposition. Caractéristiques techniques Système Di551/Di650 .… Manipulateur électronique ‘de documents (EDH. ca). Module de finition FN-6 (option). Module de finition FN-113 (option). Unité d'insertion B (option du module de finition FN. 6) Unité de perforation PK-2/P K-5 (en option pourle module de finition FN-6).. . Unité de perforation/pliage e en nz ZK- 2 (option) Bac grande capacité C-403 (option) … Bac grande capacité C-404 (option) … Consommables . Ces papiers peuvent être utilisés . avec les bacs d'alimentation de papier 1, 2 et3 . avec les bacs grande capacité LCC (option) - avec l'introduction manuelle. . avec l'unité recto-verso eubmatque . avec l'unité d'insertion B (option) . . avec l'unité de perforation/pliage en 1Z ZK-2 (option). . avec les modules de finition FN-113 et FN-6 (option). Label CE (déclaration de conformité) . Index Dis51/Di650 IVZ-9

Introduction Nous voulons que vous soyez un client satisfait Merci d'avoir porté votre choix sur Minolta. Pour obtenir les meilleurs résultats possibles et une utilisation efficace de votre photocopieur, ce manuel vous apporte entre autres les informations sur les thèmes suivants: e les manipulations standard © les fonctions de base e les applications spéciales © les réglages en mode opérateur © _la détection et l'élimination des incidents Lisez attentivement ce manuel d'utilisation avant de mettre votre système en service. Ayez toujours le manuel d'utilisation à portée de main. À cet effet, un support a été prévu à l'arrière du système pour y glisser celui-ci Les services ci-dessous restent à votre disposition pour vous fournir des informations supplémentaires et une assistance concrète en cas de panne : © le service après-vente Minolta e _etnotre site web sur Internet : http://www.minolta.fr Lorsque vous demandez de l'assistance, munissez-vous du numéro de série (voir la plaque d'identification de votre photocopieur) et de la date d'achat du photocopieur : nous pourrons ainsi vous dépanner rapidement et efficacement en cas d'anomalie de fonctionnement. . Car nous voulons que vous soyez un client satisfait. Dis51/Di650 1-1

Introduction Par respect pour l’environnement... Minolta veut répondre aux exigences écologiques et essaie par tous les moyens d'apporter sa contribution active pour surmonter et éliminer les problèmes d'environnement. Notre production est certifiée selon les normes ISO 9000 (gestion de la qualité) et15014001 (gestion de l'environnement). Reprise et recyclage Les vieux appareils, le toner et les tambours usagés sont repris sur place par votre partenaire MINOLTA pour la récupération et le recyclage des matériaux. Energy Star® : qu'est-ce que c'est ? onvffl Les systèmes ayant le label Energy Star® passent en mode d'économie d'énergie après un certain temps d'inactivité ou s'éteignent automatiquement en cas d'inactivité prolongée. Cette fonction automatique peut contribuer à réduire les frais annuels d'électricité d'un système photocopieur/impression de plus de 60% De plus, les systèmes ultrarapides sont réglés pour produire des copies recto-verso automatiquement. Le budget papier d'une société peut ainsi être réduit. Saviez-vous qu'il faut 10 fois plus d'énergie pour produire une feuille de papier qu'il n'en faut pour faire une seule copie de cette feuille? De ce fait, une réduction de la quantité de papier utilisé a donc un impact direct sur la consommation d'énergie de l'économie nationale. Ce système remplit les critères d'économie d'énergie du label Energy Star®. Utilisation possible de papier recyclé Ce système convient à l'utilisation de papier recyclé répondant aux exigences ENV 12281 ou DIN 19309. Votre partenaire MINOLTA vous fournira les détails sur place. 1-2 Dis51/Di650

Introduction 13 Pour s'orienter à travers ce manuel d'utilisation Où trouver quoi dans ce manuel d'utilisation? Vous ne savez pas dans quel chapitre chercher l'information souhaitée? Le tableau suivant vous aide à la trouver rapidement. P our obtenir des informations concernant un problème, utilisez l'index à la fin de ce manuel d'explication N° | Nom du chapitre Description du contenu 1 | introduction Ce chapitre vous fournit des informations d'ordre général, en particulier sur l'utilisation de ce manuel. 2 | Eléments etaccessoires | Dans ce chapitre, vous allez faire du système connaissance de votre système et de ses détails comme par exemple : + Structure du système + Consignes de sécurité + Branchement du système Premiers pas .… Dans ce chapitre, vous faites connaissance des manipulations toujours exécutées comme p. ex. : + Mettre en place l'original + Lancer un cycle d'impression + Réserver des travaux Fonctions de base Ce chapitre vous montre comment sélectionner les fonctions de base comme p. ex. : + Réglage densité + Réglage du taux de restitution + Réglage mode copie Applications Ce chapitre vous montre comment utiliser les applications spéciales comme p. ex. : + Ajouter des intercalaires et des couvertures + inversion de polarité + Créer une marge Fonctions réseau Ce chapitre vous montre comment archiver des fichiers sur le disque dur (en option) et surveiller le système à l'aide des Utilitaires Internet. Réglages en mode opérateur Ce chapitre vous montre comment modifier la configuration par défaut du système. Incidents : diagnostic et remèdes Vous trouverez dans ce chapitre les instructions à suivre pour localiser et éliminer les incidents. Dis51/Di650

Introduction Nom du chapitre Description du contenu Annexe Ce chapitre contient des informations complémentaires telles que : + Entretien du système + Caractéristiques techniques +_ Index (répertoire alphabétique)

Introduction 1 Conventions typographiques et présentations particulières Des caractéristiques typographiques ainsi que la présentation particulière vous permettent d'identifier visuellement des situations différentes. Les exemples suivants illustrent ces caractéristiques et vous indiquent ce qu'il convient de faire si vous les rencontrez.

DANGER Voici une signalisation de danger ! Une signalisation de danger attire votre attention sur un danger corporel ou de mort. Le non respect de cette signalisation de danger peut entraîner des blessures corporelles graves. + La flèche indique une mesure de précaution à prendre pour écarter le danger.

AVERTISSEMENT Vi n avertissement ! L'avertissement attire votre attention sur une situation dangereuse pour une personne et/ou le produit. Le non respect de cet avertissement peut entraîner des blessures corporelles et/ou un endommagement grave du système. + La flèche indique une mesure de précaution à prendre pour écarter le danger. ATTENTION V ne invitation à la prudence ! L'invitation à la prudence attire votre attention sur une éventuelle situation dangereuse. Le non respect de cette mesure de prudence peut porter préjudice aux personnes et/ou au système. + La flèche indique une mesure de précaution à prendre pour écarter le danger. Dis51/Di650 1-5

Introduction [IMPRESSION] p.ex. touche panneau de contrôle [IMPRESSION] =touche du panneau de contrôle p. ex. touche [IMPRESSION] = touche sur l'écran tactile ERREUR Message sur l'écran, le texte du message étant ERREUR + Action simple à exécuter {n'est suivie d'aucune autre action) Une liste va commencer : © Ces points caractérisent une liste © Les listes précédées de points n'ont pas d'ordre obligatoire o Siune liste avec des points blancs suit un point noir, les points blancs sont subordonnés aux points noirs. © Voici la fin de la liste 1 Etape 1 d'une suite d'actions L'ilustration montre ce qui est à faire 2 Etape 2 d'une suite d'actions 7 Le point d'interrogation introduit "une aide supplémentaire + En exécutant l'action indiquée, vous arriverez au résultat escompté. 3 Etape 3 d'une suite d'actions Oo Ces points caractérisent une liste dans une suite d'actions.

Ce pictogramme indique une astuce Ce texte décrit une astuce utile pour copier des originaux. Dis51/Di650

Introduction 1 Explication sommaire de notions et symboles définis Les termes utilisés pour le sens de défilement, la largeur, la hauteur, le sens du papier sont définis. Ces termes sont expliqués ici. Original et copie L'original est le modèle à partir duquel vous faites des copies, donc des doubles de l'original. Original Copie (modèle) (doubles de l'original) Opération agrandir, réduire, tri. Sens de défilement (parcours de la copie et de l'original) Le sens de défilement est le chemin que parcourt le papier dans le système. Largeur et longueur Lorsque nous indiquons les dimensions d'une feuille de papier, la première valeur est appelée la largeur du papier (côté A) et la deuxième la longueur du papier (côté B). 21x 29,7 cm Largeur de la feuille + L_ Longueur de ta feuille (côté A) (côté B) Dis51/Di650 1-7

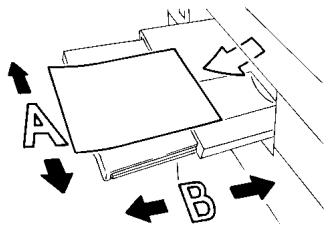

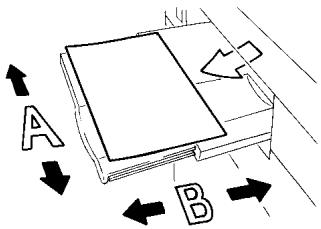

Introduction Sens longitudinal et sens transversal Lorsque le côté A d'une feuille de papier est plus court que le côté B, nous parlons du sens longitudinal ou sens de la longueur. Le format indiqué est complété par un “R", p. ex. A4R Lorsque le côté À d'une feuille de papier est plus long que le côté B, nous parlons du sens transversal ou sens de la largeur. Le format indiqué ne comporte pas de précision supplémentaire, p. ex. A4. A4R A4 21 x 29,7 cm 29,7 x 21cm Sens longitudinal Sens transversal Indications de format avec ou sans "R"? Les formats longitudinaux sont identifiés par un "R". Avec les formats pour lesquels le sens d'orientation est évident, comme p.ex. pour A3 {ne peut que s'insérer dans le sens longitudinal), le "R" est inutile. 1-8 Dis51/Di650

Vue d'ensemble des fonctions du système Ce système peut être utilisé de multiples façons : e comme système photocopieur, e comme imprimante réseau, en utilisant un contrôleur d'impression (option), e comme serveur d'impression dans un système d'exploitation en réseau L'appareil est conçu pour un volume moyen de 50 000 à 70 000 (Di551) ou 100 000 (Di650) impressions par mois La technique numérique et la capacité de mémoire de ce système permettent une gamme de fonctions qui dépasse largement la gamme des fonctions habituelles. Les pages suivantes vous donnent une vue d'ensemble sommaire du volume de fonctions de ce système Fonctions générales Agrafage Sélectionnez un type d'agrafage et le nombre d'agrafes par jeu de copie Arrêt manuel Activation manuelle de l'arrêt du système pour économiser de l'énergie. Cadrage original Copie avec couvercle d'original ouvert sans qu'il y ait apparition du bord noir habituel. Capacité papier En tout jusquà 2 600 feuilles (2 xbacs d'alimentation de 500 feuilles, 1 xbac 1 500 feuilles et passe-copies 100 feuilles). Disponible en option Bac grande capacité jusqu'à 4.000 feuilles (80 g/m?) Centrage Auto Centrage automatique d'une copie sur le papier. Contraste (mode texte/photo) Amélioration du processus d'exposition pour améliorer la copie d'originaux avec texte, photo ou zones très claires. Copie de livre (page par page) Copie de deux pages d'un livre ouvert sur deux feuilles A4 distinctes (1-1) ou sur une seule feuille A4 (1-2). Vous pouvez combiner cette fonction avec la fonction couverture. Copie test Testdes réglages à l'aide d'une copie test avant de démarrer un travail de copie volumineux. Dis51/Di650 1-9

Introduction Création de chapitres Copie automatique de titres de chapitres déterminés au préalable sur les bords droits. Cette fonction est uniquement disponible en mode recto/ verso (1-2) Economie d'énergie Economie d'énergie par : Fonction d'économie d'énergie et arrêt automatique. Effacement bord/pliage Effacement des bords de copie et/ou des zones de pliage p. ex. lors de la copie de livres. Etats des compteurs Affichage d'une liste comprenant différents états de compteurs : compteur totalisateur, compteur photocopieur, compteur imprimante etcompteur de maintenance Plage de contraste Réglage de neuf zones de contraste pour quatre types de copie (automatique, augmenter le contraste, photo, texte). Fonction de perforation pour module de finition FN-113 (en option) ou FN-6 (en option) et unité de perforation PK-2 ou PK-5 (options) Dote les copies terminées d'une perforation 4 points Fonction e-mail pour l'envoi de messages système Envoi d'e-mails à un administrateur système, p.ex. en cas de panne ou de pénurie de consommable Fonctions Serveur (en option) Enregistrement et appel de travaux de copie sur un disque dur (en option). Formats + Traitement de papiers qui sont plus grands que les formats standard Formats standard (spécial) Détection de formats standard qui ne sont normalement pas détectés avec une détection automatique de format. Impression pleine page Copie d'originaux sans la perte de marge habituelle. Insertion image Formation d'un jeu de copies à partir d'originaux en partie lus sur la vitre d'exposition et en partie introduits par le EDH. Intercalaires/C ouvertures Alimentation de jusqu'à 30 intercalaires et/ou couverture et dos à partir de l'un des bacs d'alimentation ou du passe-copie. Les intercalaires, couvertures ou dos peuvent être au choix imprimés ou vierges Dis51/Di650

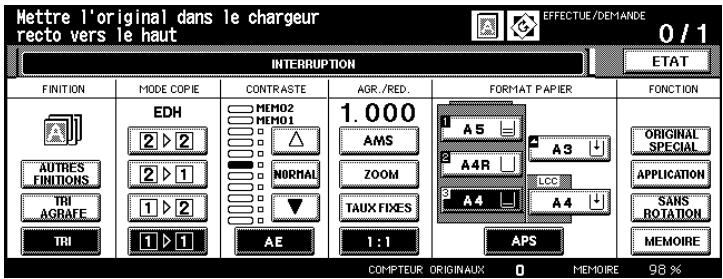

Introduction 1 Interruption Interruption d'un cycle d'impression pour intercaler des copies urgentes Inversion de polarité Création de copies avec des couleurs inversées (le noir devient blanc, le blanc noir). Liste d'état Affichage d'une vue d'ensemble des travaux de copie actuels, des travaux de copie réservés et des travaux de copie déjà exécutés. Via la liste d'état l'ordre des travaux de copie à effectuer peut également être modifié Livret Rassemblement d'originaux A4 (1-2 ou 2-2) en livrets format A5 ou A4. Marge Définition d'une marge entre 0 et 250 mm par incréments de 1 mm, la zone d'image pouvant être décalée et même réduite si nécessaire. Mélange de formats (originaux de tailles différentes) Copie d'un mélange de formats avec les fonctions APS et AMS. AMS = Sélection automatique du taux de restitution pour copier un mélange de formats sur un format de papier sélectionné APS =Sélection automatique d'un papier adéquat en fonction de l'original utilisé et du taux de restitution Mémoire d'o aux Mémorisation d'originaux lus à l'aide de l'EDH ou de la vitre d'exposition. Mémoire de programmes Mémorisation et appel de jusqu'à 30 réglages système Mémoire de superposition Mémorisation de documents pour utilisation avec la fonction de superposition d'images. Mémoire de superposition d'images Fonction identique à la superposition d'images. Mais l'image superposée estenregistrée de manière durable sur le disque dur et peut être appelée si nécessaire Mise en page Copie de 2, 4 ou 8 pages originales sur une seule feuille de papier. Mode Tandem (uniquement avec deux systèmes) Interconnexion de deux systèmes pour ne former qu'une seule unité. Ce qui permet d'effectuer un travail de copie en deux fois moins de temps Originaux de format non standard Détermination de formats non standard pour les originaux. Cela permet la sélection automatique d'un papier adéquat. Dis51/Di650 1-11

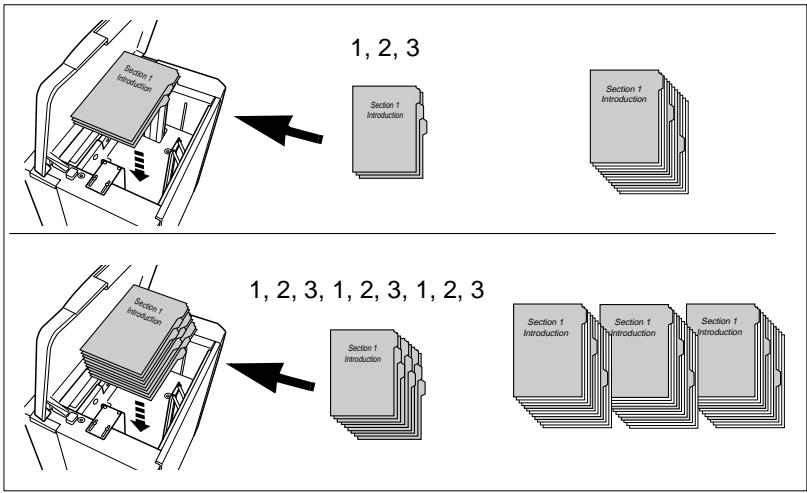

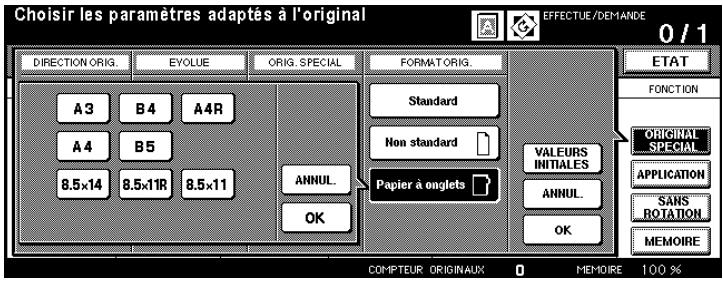

Introduction Papiers à onglet La copie à partir de et sur papier à onglet permet par exemple la copie exacte de textes à onglet. Pliage en Z pour module de finition FN-6 (en option) avec unité de perforation/pliage en ZK-2 (en option) Dote les copies A3 d'un pli en Z ou plie les copies B4 en double. Plié en Z Introduction automatique avec l'EDH d'originaux pliés en Z. Programmation travail Numérisation d'originaux avec différents réglages de système suivie de l'impression des copies en une seule démarche. Recto-verso Copie recto-verso d'originaux rectos ou recto-verso. Réglage de l'intensité programmable Détermination de deux réglages d'intensité définis par l'utilisateur qui peuvent être appelés via l'écran tactile. Réglage individuel Déterminez les périodes où le système doit être activé et désactivé. Des temps individuels ou en bloc peuvent être saisis. Via la fonction calendrier les périodes de vacances peuvent être fixées jusqu'à un an à l'avance. Répétition d'images Copies multiples d'un original sur une copie (copies simultanées) Réservation de travaux Préparation d'autres travaux de copie pendant que le système est encore occupé à imprimer un autre travail. Rotation- Tri/Rotation Groupe Sortie de jeux de copie groupés ou triés en format alternativement longitudinal et transversal Simplex Copie recto d'originaux recto-verso (1-1) Superposition d'images Copie combinée de deux originaux pour ne former qu'une photocopie. Vous pouvez ainsi, p. ex. copier en une seule fois une en-tête de lettre et un texte sur une seule feuille Taux de restitution (fixe, variable) Sélection d'un taux de restitution. Huit taux de restitution fixes et trois programmables sont à disposition. Il est possible de choisir un taux de restitution dans une plage de 25% à 400% en tranches de 0,1%. Dis51/Di650

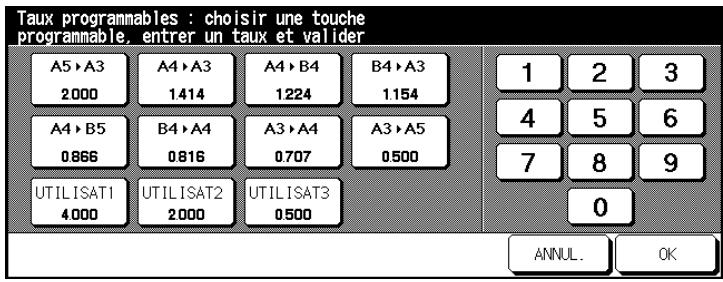

Introduction 1 Taux de restitution programmables Détermination de trois taux de restitution programmables qui peuvent être appelés sur l'écran tactile. Transparents Insertion de feuilles vierges ou imprimées lors de la copie sur des transparents. Tampon Surimpression de copie avec un tampon ou copies avec un filigrane. Dis51/Di650 1-13

Introduction Fonctions automatiques Basculement auto sources papier (ATS) Passage automatique à un autre bac d'alimentation de papier en cas de manque de papier. Ce qui permet de poursuivre la copie sans interruption quand un bac d'alimentation papier est vide. Economie d'énergie Arrêt automatique du système après une période de temps déterminé. Mode rotation Rotation automatique de la zone d'image quand l'orientation des originaux ne correspond pas à l'alignement papier. Initialisation automatique du système Retour automatique du système à la configuration par défaut après un temps déterminé Sélection automatique du format (APS) Sélection automatique d'un papier adéquat en fonction de l'original utilisé et d'un taux de restitution. Sélection automatique du niveau d'exposition (AE) Sélection automatique du niveau d'exposition le plus favorable en fonction de l'original utilisé Sélection automatique du taux de restitution (AMS) Sélection automatique d'un taux de restitution, p. ex. pour copier un mélange de formats (originaux de tailles différentes) sur un format de papier sélectionné. Veille Diminution automatique de la consommation de courant après un temps déterminé sans copie. Dis51/Di650

Introduction Fonctions de finition Finition avec module de finition FN-113/FN-6 (en option) Les finitions possibles disponibles sont les suivantes : Bac principal Non tri, tri, agrafage et groupe Bac de sortie supérieur Non tri (recto vers le bas), non tri (recto vers le haut), groupe (recto vers le bas), groupe (recto vers le haut) Sortie livrets (uniquement F N-6) Agrafage & P liage, pliage simple et pliage en 3 Sortie avec module de finition FN-6 (option) avec unité d'insertion B (option) Ajout d'intercalaires/pages de couvertures et mise en page manuelle. Sortie sans module de finition Les finitions possibles disponibles sont les suivantes : Non tri Les copies sont sorties dans l'ordre dans lequel les originaux ont été lus. Rotation tri Les copies sont sorties dans l'ordre dans lequel les originaux ont été lus. Les jeux de copies sont tour à tour en format longitudinal et transversal Groupe Les copies sont groupées Rotation groupe Les copies sont groupées. Les jeux de copies sont tour à tour en format longitudinal et transversal Dis51/Di650

Introduction Fonctions qui doivent être mises en place par le technicien de maintenance Les fonctions suivantes peuvent seulement être mises en place par un technicien de maintenance. Adressez-vous en cas de besoin à votre service technique après-vente si vous désirez que soit mise en place une des fonctions suivantes Affichage des heures du programmateur hebdomadaire via l'affichage de l’aide Le technicien de maintenance peut paramétrer une touche dans l'affichage d'aide pour l'appel des heures du programmateur hebdomadaire. À l'aide de cette touche il est possible de consulter les heures du programmateur hebdomadaire Code clé pour le compteur électronique Le technicien de maintenance peut régler un code à 8 chiffres pour le compteur électronique. Un accès au réglage du compteur électronique n'est alors possible que via le code. Code clé pour le programmateur hebdomadaire Le technicien de maintenance peut régler un code clé à 4 chiffres pour le programmateur hebdomadaire. Un accès au réglage du programmateur hebdomadaire n'est alors possible que via le code. Le technicien de maintenance peut régler un code clé à 4 chiffres pour le mode opérateur. Un accès au mode opérateur n'est alors possible que via le code Messages : TONER et APPEL SAV Le technicien de maintenance peut régler le système de manière à ce que les messages suivants s'affichent automatiquement : Quand le niveau de toner de la cartouche est très bas : TONER Quand un intervalle de maintenance est nécessaire : APPEL SAV Réglage du contraste de l'écran tactile via l'affichage d'aide Le technicien de maintenance peut paramétrer une touche dans l'affichage d'aide pour le réglage du contraste de l'écran tactile. Dis51/Di650

Eléments et accessoires du système 2 D on 2 Eléments et accessoires du système

2.1 Vue d'ensemble du système

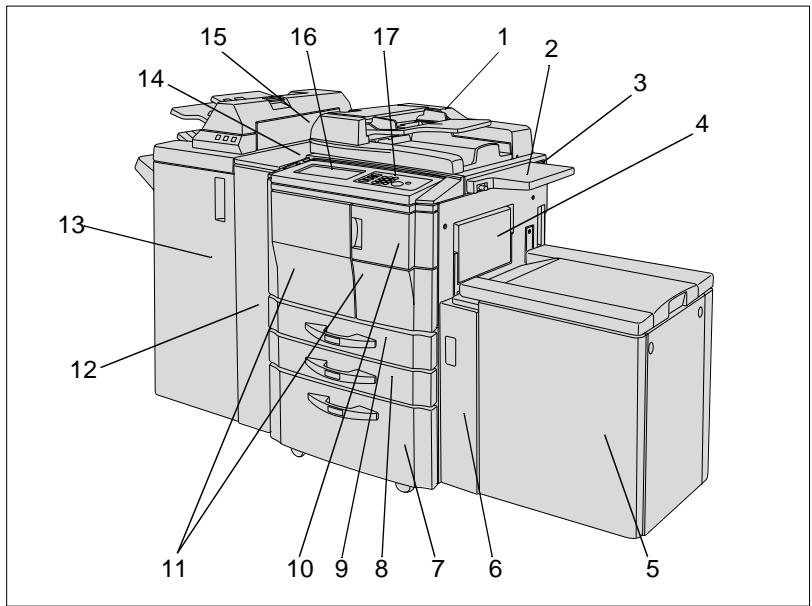

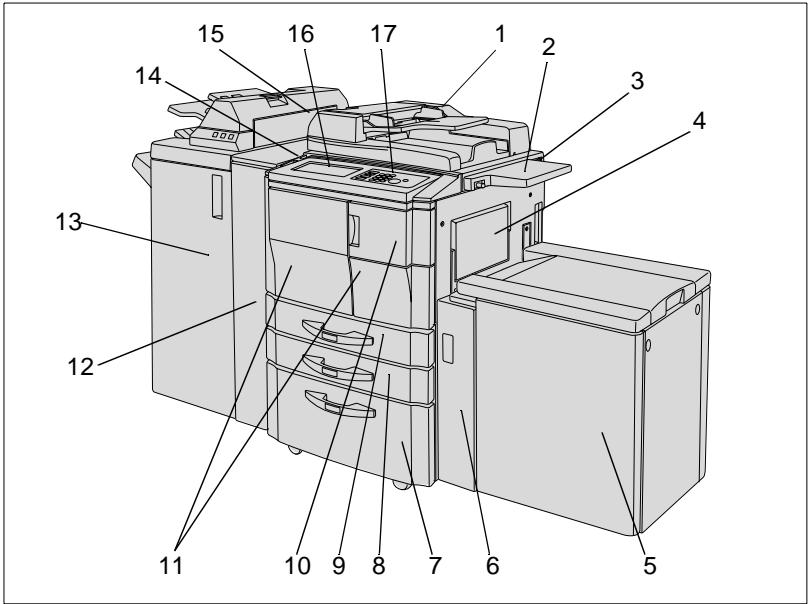

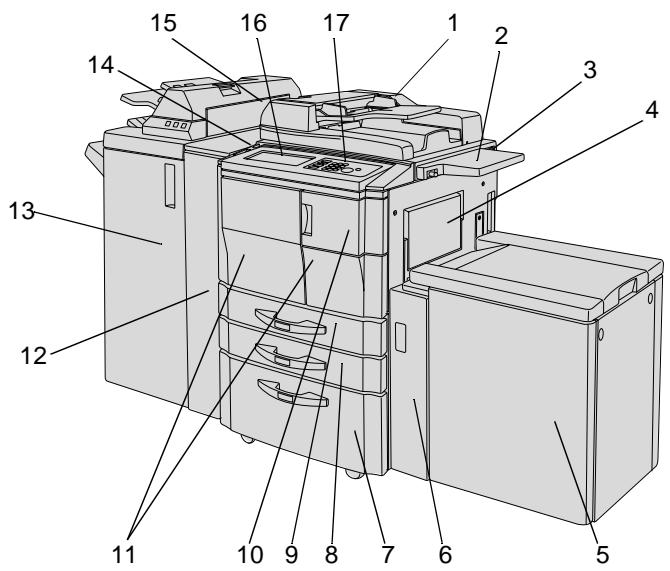

Vue extérieure du système Réf. | Désignation Description 1 |EDH Introducteur automatique de documents, introduit automatiquement les originaux 2 | Surface de dépôt Surface pour le dépôt des originaux/copies 3 | Compteur copies Décompte les copies imprimées pour les (option) besoins de la comptabilisation 4 | Passe-copie max. 100 feuilles (80 g/m?) ou 1 feuille de papier dédié 5 | Bac grande capacité | max. 4.000 feuilles (80 g/m°) LCC (option) … suite à la page suivante Dis51/Di650 2-1

Eléments et accessoires du système

Réf. | Désignation Description 6 | Trappe latérale droite | Ouvrez pour éliminer un serrage papier 7 | Bac3 Bac universel contenant jusqu'à 1 500 feuilles (80 g/m?) de différents formats 8 | Bac2 Bac universel contenant jusqu'à 500 feuilles (80 g/m?) de différents formats 9 |Bac1 Bac universel, contenant jusqu'à 500 feuilles (80 g/m?) de différents formats 10 | Trappe toner Ouvrez cette trappe pour rajouter du toner 11 | Trappes frontales Ouvrez ces trappes pour éliminer un serrage papier 12 | Unité de perforation/ | Perfore etplie les copies en Z pliage en Z (en option) 13 | Module de finition Pour la confection etla finition programmées de (option) copies 14 | Interrupteur MA Pour allumer? éteindre le système {temporisateur hebdomadaire reste activé) … suite à la page suivante 2-2 Dis51/Di650

Eléments et accessoires du système

Réf. | Désignation Description 15 | Interrupteur principal Pour éteindre le système {temporisateur hebdomadaire désactivé) 16 Ecran tactile LCD Surface sensible au toucher pour la saisie et l'affichage des cycles/réglages système 17 Panneau de contrôle système Contient les touches pour la commande du Dis51/Di650 2-3

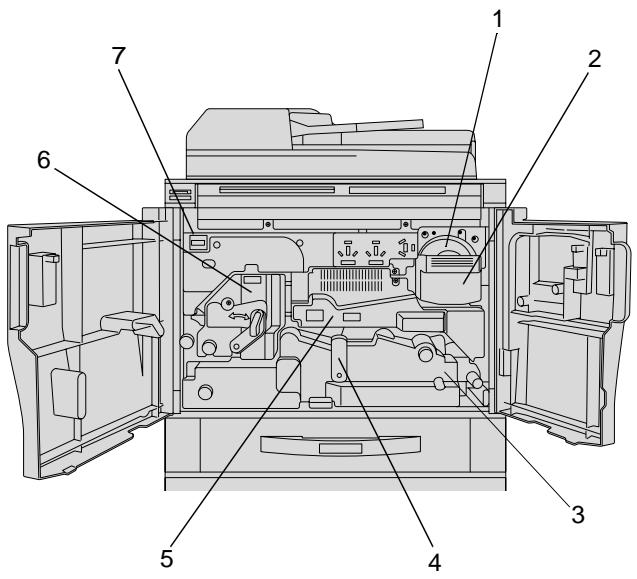

Eléments et accessoires du système Vue intérieure du système Réf. Désignation Description Cartouche de toner + contient le toner + doit être remplacée en cas de manque de toner Déverrouillage Desserrer le système de verrouillage pour retirer la cartouche de toner avec précaution Unité de transport/ fixation Fait passer le papier à travers l'unité tambour et l'unité de fixation Levier de déverrouillage Actionnez ce levier vers la gauche pour déverrouiller l'unité de transportde fixation: sortez l'unité avec précaution pour éliminer un serrage papier Unité tambour L'image est produite sur l'unité tambour Unité de fixation Fixe le toner sur le papier Compteur totalisateur Affiche le nombre total de copies et de sorties papier effectuées

Eléments et accessoires du système 2

Options (accessoires spéciaux) Module de finition FN-6 Les modules de finition permettent une finition et une confection programmées des copies Le module de finition dispose des fonctions suivantes : Tri Agrafage Groupe Pliage Agrafage & pliage (pour la confection de livrets). Pliage en 3

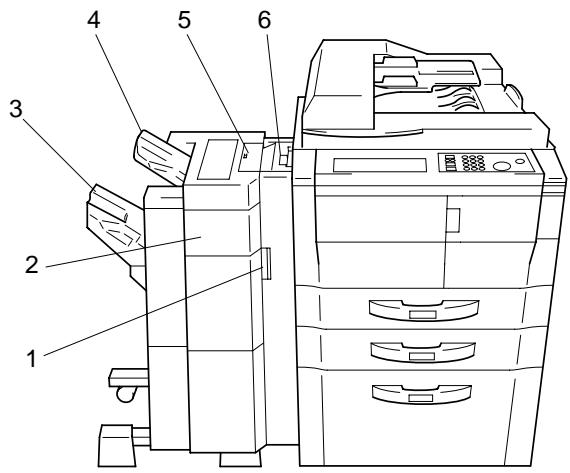

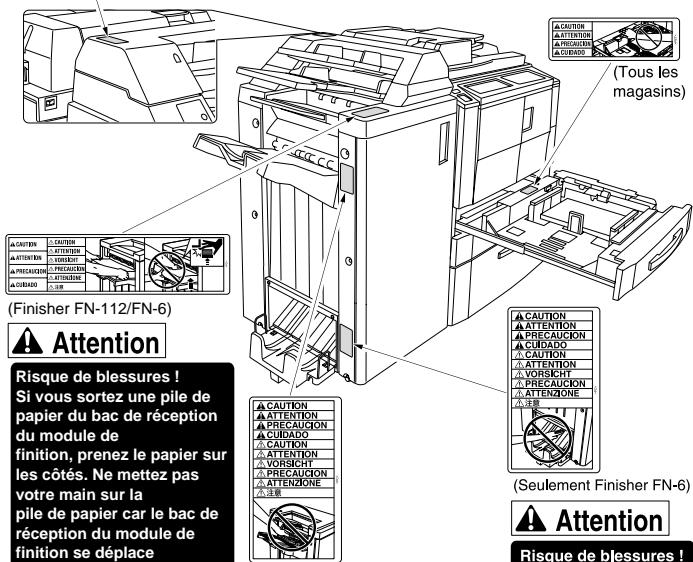

ATTENTION Endommagement du système occasionné par un mauvaise appréciation de l'encombrement Pendant l'opération de sortie, les plateaux de réception du module de finition se déplacent vers le bas. Tout objet situé en dessous est susceptible de sérieusement endommager le plateau de réception inférieur. + Ne déposez pas d'objets sous le plateau de réception du module de finition

ATTENTION Risque de blessures ! La sortie livret du module de finition FN-6 est équipée d'une unité tambour. + Ne mettez pas la main dans la sortie livret du module de finition quand vous sortez des livrets pliés ou agrafés. Q.. Ne pas dépasser la limite de capacité de réception des plateaux ! Ne pas dépasser la capacité de réception des plateaux de finition sous peine de provoquer un serrage papier. Dans le cas d'une tâche volumineuse, nous vous conseillons de vider les plateaux au fur et à mesure pour éviter de dépasser la capacité de réception Dis51/Di650 2-5

Eléments et accessoires du système Module de finition FN-6 (Vue de l'extérieur) Réf. Désignation Description Bac principal C'est ici que sortent les copies + Nonti + Tri (avec décalage) + Agrafage + Groupe (avec décalage) Bac auxiliaire C'est ici que sortent les copies + Nonti + Groupe (finition recto vers le bas/haut) Trappe du module de finition Ouvrez cette trappe pour : + éliminer un serrage papier + remplir les bacs d'agrafes Sortie livrets C'estici que sortent les copies préalablement traitées avec les fonctions "Pliage” et "Agrafage & pliage”. Corbeille de collecte Pour récupérer les copies de la sortie de livrets 2-6 Dis51/Di650

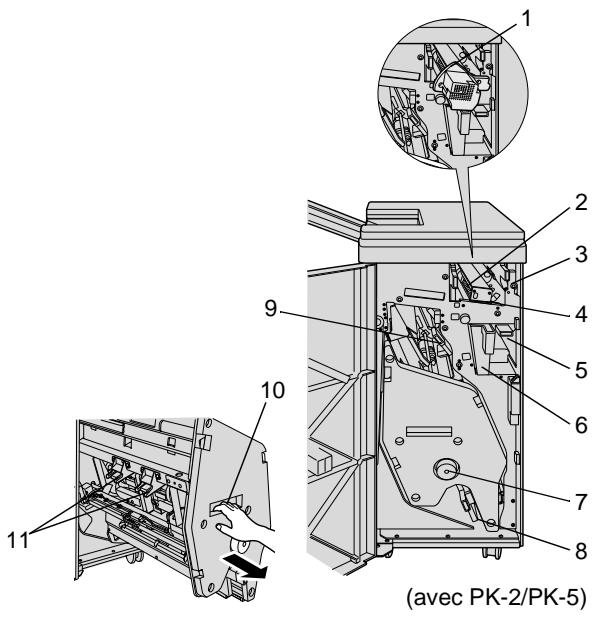

Eléments et accessoires du système FN-6 (Vue de l'intérieur) (avec PK-2/PK-5) Réf. | Désignation Description Unité de perforation PK-5 (option) Perfore les copies en quatre points. Levier d'ouverture de la trappe de serrage papier Ouvrez la trappe de serrage papier pour éliminer le papier bloqué. Unité de perforation PK-2 (option) Perfore les copies en quatre points. Levier d'ouverture de la trappe de serrage papier Ouvrez la trappe de serrage papier pour éliminer le papier bloqué. Bac de déchets unité de perforation C'est ici que sont collectés les déchets de papier générés par la perforation des copies. Molette de transport Tournez la molette de transport pour extraire le papier bloqué dans l'unité d'agrafage. Levier d'ouverture de la trappe de serrage papier Ouvrez la trappe de serrage papier pour éliminer le papier bloqué. … suite à la page suivante Dis51/Di650 2-7

2 Eléments et accessoires du système (avec PK-2/PK-5) Réf. | Désignation Description 9 | Levierd'ouverture dela | Ouvrez la trappe de serrage papier pour trappe de serrage éliminer le papier bloqué. papier 10 | Poignée sur l'unité Servez-vous de cette poignée pour extraire d'agrafage l'unité d'agrafage et éliminer un serrage papier ou remplir les bacs d'agrafes. 11 | Bacs d'agrafes Remplacez les bacs d'agrafes quand une pénurie d'agrafes est signalée. 2-8 Di551/Di650

Eléments et accessoires du système 2 Module de finition FN-113 Les modules de finition permettent une finition et une confection programmées des copies Le module de finition dispose des fonctions suivantes : e Ti e Agrafage e Groupe e Perforation

ATTENTION Endommagement du système occasionné par un mauvaise appréciation de l'encombrement Pendant l'opération de sortie, les plateaux de réception du module de finition se déplacent vers le bas. Tout objet situé en dessous est susceptible de sérieusement endommager le plateau de réception inférieur. + Ne déposez pas d'objets sous le plateau de réception du module de finition Q... Ne pas dépasser la limite de capacité de réception des plateaux ! Ne pas dépasser la capacité de réception des plateaux de finition sous peine de provoquer un serrage papier. Dans le cas d'une tâche volumineuse, nous vous conseillons de vider les plateaux au fur et à mesure pour éviter de dépasser la capacité de réception Dis51/Di650 2-9

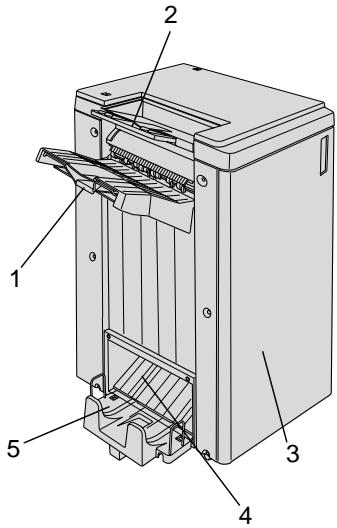

Eléments et accessoires du système Module de finition FN-113 (aperçu) Réf. Désignation Description Trappe droite (H3) Ouvrez la trappe droite + pour éliminer un serrage papier + pour compléter les agrafes Trappe frontale (FN4) Ouvrez la trappe frontale papier pour sortir le papier coincé Bac principal C'est ici que sortent les copies + Nonti + Tri (avec décalage) + Agrafage + Perforation + Groupe (avec décalage) Bac auxiliaire C'est ici que sortent les copies +_ Tri (finition recto vers le bas/haut) + Groupe (finition recto vers le bas/haut) Trappe de serrage papier supérieur (FN1) Ouvrez la trappe de serrage papier pour éliminer le papier bloqué Poignée encastrée Passez votre main dans la poignée encastrée et séparez le module de finition de l'unité principale +_ pour éliminer un serrage papier + pour compléter les agrafes Dis51/Di650

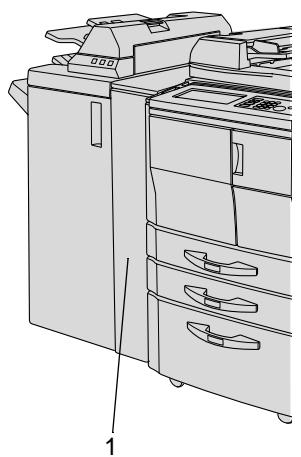

Eléments et accessoires du système Unité de perforation/pliage en Z ZK-2 Dote les copies d'une perforation 4 points et/ou d'un pliage en Z. Réf. Désignation Description Trappe frontale Ouvrez la trappe frontale + pour éliminer un serrage papier + pour vider le bac de déchets Levier d'ouverture de la trappe de serrage papier Ouvrez la trappe de serrage papier pour éliminer le papier bloqué Molette de transport Tournez la molette de transport pour déplacer le papier coincé Poignée Retirez l'unité à l'aide de la poignée pour éliminer un serrage papier Levier d'ouverture de la trappe de serrage papier Ouvrez la trappe de serrage papier pour éliminer le papier bloqué Bac de déchets C'estici que sont récoltés les déchets de perforation Dis51/Di650

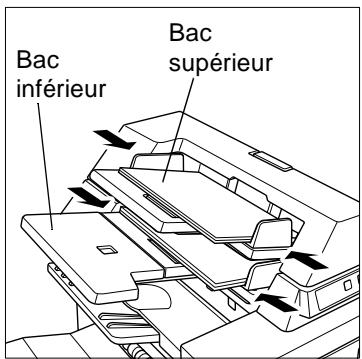

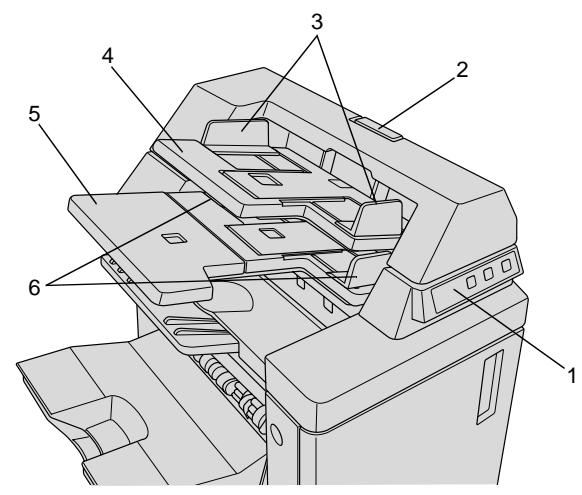

Eléments et accessoires du système Unité d'insertion B du module de finition L'unité d'insertion B est une unité d'insertion de papier pour le module de finition. Avec l'unité d'insertion vous pouvez p. ex. ajouter des couvertures pour la confection d'une brochure Le papier de l'unité d'insertion est directement alimenté dans le module de finition et ne passe pas par le système de copie. Le papier de l'unité d'insertion ne peut donc pas être imprimé pendant le processus d'insertion. Réf. | Désignation Description 1 | Panneaude contrôle | Touches de commande de l'unité d'insertion B 2 | Levier de Desserrez ce dernier pour ouvrir l'unité et déverrouillage éliminer un serrage papier 3 | Guides papier Assurent un alignement correct de la pile de supérieurs papier 4 | Bac auxiliaire C'estici que vous pouvez déposer les pages de couverture pour introduction automatique 5 | Bacinférieur Ici, vous pouvez déposer du papier + pour l'introduction automatique de pages de couverture + quand vous souhaitez agrafer, perforer etou plier des copies en mode manuel 6 | Guides papier Assurent un alignement correct de la pile de inférieurs papier Dis51/Di650

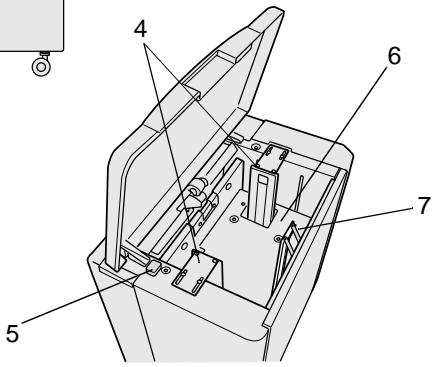

Eléments et accessoires du système Bac grande capacité (LCC) C-403 Bac d'alimentation papier supplémentaire avec une capacité pouvant aller jusqu'à 4.000 feuilles de papier (80 g/m?).

Réf. | Désignation Description 1 | Couvercle supérieur | Relevez ce couvercle pour ajouter du papier 2 | Trappe gauche Ouvrez pour éliminer un serrage papier 3 | LevierLCC Actionnez le vers le bas pour éliminer un serrage papier 4 | Guides papier Assurent un alignement correct de la pile de papier 5 | Bouton d'abaissement | Appuyez sur ce bouton pour abaisser la plaque de la plaque de de soulèvement de papier et rajouter du papier soulèvement de papier 6 | Plaque de Lève automatiquement la pile de papier soulèvement de papier 7 | Guide arrière Assure un alignement correct de la pile de papier Dis51/Di650

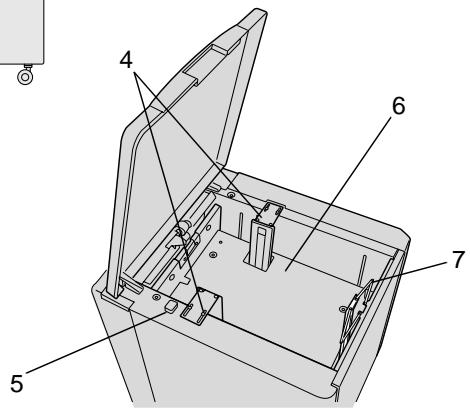

Eléments et accessoires du système Bac grande capacité (LCC) C-404 Bac d'alimentation papier supplémentaire avec une capacité pouvant aller jusqu'à 4.000 feuilles de papier (80 g/m?). Réf. | Désignation Description 1 | Couvercle supérieur | Relevez ce couvercle pour ajouter du papier 2 | Trappe gauche Ouvrez pour éliminer un serrage papier 3 | LevierLCC Actionnez-le vers le bas pour éliminer un serrage papier 4 | Guides papier Assurent un alignement correct de la pile de papier 5 | Bouton d'abaissement | Appuyez sur ce bouton pour abaisser la plaque de la plaque de de soulèvement de papier et rajouter du papier soulèvement de papier 6 | Plaque de Lève automatiquement la pile de papier soulèvement de papier 7 | Guide arrière Assure un alignement correct de la pile de papier Dis51/Di650

Eléments et accessoires du système 2 Unité de perforation PK-2/PK-5 Perfore les copies en quatre points Extensions mémoire Augmente la capacité de mémoire du système. Un nombre plus important d'originaux peut ainsi être mis dans la mémoire. Les extensions de mémoire suivantes sont disponibles : e Extension de mémoire 64Mo e Extension de mémoire 128 Mo e Extension de mémoire 256Mo Contrôleur d'impression Pi6500e Permet d'utiliser le système comme imprimante. Disque dur HDD-2 Permet le stockage permanent de données de tâches et d'images. Compteur de copies Décompte les copies imprimées pour les besoins de la comptabilisation Dis51/Di650 2-15

Eléments et accessoires du système Consignes de sécurité Des blessures corporelles, des électrocutions et même un incendie peuvent être entraînés par une manipulation incorrecte du système. Par conséquent, respectez et faites respecter les consignes de sécurité suivantes.

DANGER Risque d'incendie et/ou d'électrocution en cas d'utilisation non conforme du système ! Le système est équipé d'éléments conducteurs haute tension. Une utilisation du système non conforme aux instructions ou aux consignes de sécurité peut provoquer un incendie ou expose l'utilisateur à des risques d'électrocution. Respectez les mesures de sécurité suivantes pour éviter toute blessure corporelle et/ou tout endommagement du système + N'utilisez et ne déposez pas d'aérosols, de liquides ou de gaz inflammables à proximité du système + Ne démontez aucun dispositif de sécurité. Ne touchez aucune zone repérée par une étiquette de sécurité.

+ Lors de l'élimination d'un serrage papier, ne touchez que les secteurs spécialement identifiés. + Ne modifiez pas la construction du système. + Ne débranchez pas la prise électrique de la prise murale avec les mains mouillées. + Assurez-vous que le système est correctement raccordé à la tension de secteur. + Ne branchez pas le système sur une prise multiple. + Ne déposez pas votre tasse de café sur le système, ni aucune bouteille ni aucun autre récipient contenant du liquide. Si cependant du liquide pénètre dans le système, éteignez-le immédiatement. Débranchez-le. Avertissez le service après-vente + Ne faites pas tomber de trombones, d'agrafes ou de petits objets métalliques dans les ouvertures du système. Si cependant des objets métalliques tombent dans le système, éteignez-le immédiatement. Débranchez-le. Avertissez le service après-vente Dis51/Di650

Eléments et accessoires du système 2

DANGER Risque d'incendie et/ou d'électrocution en cas d'utilisation non conforme du câble de réseau ! Le système est équipé d'éléments conducteurs haute tension. Une utilisation non conforme du câble de réseau peut entraîner son endommagement. Un risque d'incendie et/ou d'électrocution peut en être la conséquence. Respectez les mesures de sécurité suivantes pour éviter toute blessure corporelle et/ou tout endommagement du système

Assurez-vous que le câble de réseau n'est pas endommagé. Sitel est le cas, éteignez immédiatement le système. Débranchez-le Avertissez le service après-vente. Ne réparez pas le câble secteur. Ne tirez pas sur le câble pour sortir la prise électrique de la prise murale Ne déplacez le système qu'après avoir débranché la prise électrique de la prise murale. Ne déposez pas d'objets lourds sur le câble de réseau. Ne tirez et ne tordez pas le câble de réseau Ne placez pas le système sur les câbles d'autres appareils Assurez-vous qu'aucun câble d'autres appareils n'est coincé dans le système. Assurez-vous que la prise électrique est bien insérée dans la prise murale Assurez-vous que la prise murale est visible et accessible en toute circonstance Eviter que la prise secteur et la prise murale ne prennent la poussière. Utilisez uniquement un câble de rallonge au moins conçu pour l'alimentation en puissance maximale du système Ne branchez pas le système sur une prise multiple Ne démontez pas le système Ne confiez les travaux d'entretien et de réparation qu'à un personnel qualifié et autorisé. Ne touchez pas l'unité tambour. N'oubliez pas que le système est encore allumé quand il se trouve en mode économie d'énergie. Arrêtez le système avec l'interrupteur principal quand le système n'a pas été utilisé pendant une période prolongée. Dis51/Di650

Eléments et accessoires du système

DANGER Risque d'incendie et/ou d'électrocution en cas de surchauffe du système ! Le système est équipé d'éléments conducteurs haute tension. Une utilisation non conforme ou un dysfonctionnement du système peuvent entraîner une surchauffe du système. Respectez les mesures de sécurité suivantes pour éviter toute blessure corporelle et/ou tout endommagement du système. + Eteignez immédiatement le système s'il chauffe anormalement, si de la fumée s'échappe du système ou si vous constatez une odeur inhabituelle. Débranchez-le. Avertissez le service après-vente + Siun fusible saute pendant l'opération, répétez l'opération. Si un fusible saute à nouveau, arrêtez immédiatement le système. Avertissez le service après-vente + Assurez-vous que les fusibles suffisent pour le courant nominal indiqué sur la plaque d'identification. + Débranchez la prise électrique de la prise murale si le système n'est pas utilisé pendant un certain temps

DANGER Risque de blessures suite à une manipulation non conforme du système ! Une manipulation non conforme du système peut entraîner des blessures corporelles. Respectez les consignes de sécurité suivantes pour éviter les blessures corporelles. + Pendant l'exécution d'un cycle ne touchez que les parties du système nécessaires + Ne mettez pas les mains dans la sortie du module de finition. Dis51/Di650

Eléments et accessoires du système 2

ATTENTION Endommagement du système par des influences extérieures ! Des influences extérieures peuvent endommager le système. Respectez les mesures de sécurité suivantes pour éviter tout endommagement du système. + N'exposez pas le système à des vibrations ou à des chocs + N'utilisez et ne déposez pas d'objets magnétiques à proximité du système. + Ne posez pas d'objet de plus de 6,8 kg et/ou de plus de 30 mm sur le système. + Ne posez pas d'objets sous le bac principal du module de finition. Le module de finition descend pendant l'opération et pourrait ainsi être endommagé.

ATTENTION Endommagement du système suite à une utilisation non conforme ! Une utilisation non conforme peut endommager le système. Respectez les mesures de sécurité suivantes pour éviter tout endommagement du système.

Pendant le cycle d'impression, n'ouvrez aucune trappe du système. N'éteignez pas le système pendant le cycle d'impression. + Assurez-vous, pendant un cycle d'impression que les bacs de réception du module de finition ne sont pas surchargés. Eventuellement, sortez souventles copies terminées pour délester les bacs de réception. Ne pas utiliser de papiers agrafés, conducteurs et thermosensibles. Ne pas utiliser de transparents couleur. Dis51/Di650

Eléments et accessoires du système

ATTENTION De faibles quantités d'ozone sont dégagées lors du cycle d'impression ! Cette quantité d'ozone n'est pas préjudiciable à la santé, mais peut dégager une odeur désagréable. Veillez donc à une aération suffisante de la pièce + Placez le système dans une pièce bien aérée Dis51/Di650

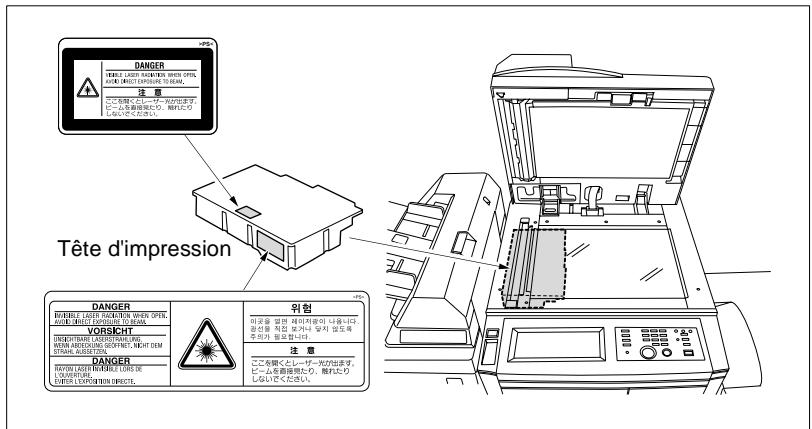

Eléments et accessoires du système 2 Sécurité laser Ce système est équipé d'un laser. Sile système est utilisé conformément aux instructions contenues dans ce manuel, aucun danger n'émane du laser. La radiation est entièrement absorbée par le bâti. Le rayon laser ne peut s'échapper à aucun moment du processus de travail Ce système est certifié en tant que produit laser de la classe 1. Ce classement signifie que ce système ne produit pas de rayonnement laser dangereux. Rayonnement laser interne Puissance moyenne de rayonnement : 340 HW au niveau de l'orifice laser de la tête d'impression Longueur d'onde : 775-800 nm Ce système fonctionne avec une diode laser de classe IIIb avec rayon laser invisible. La diode laser et le miroir polygonal pour le palpage sont intégrés dans l'unité de tête d'impression. L'unité de tête d'impression n'est PAS UN ELEMENT NECESSITANT UN ENTRETIEN SUR PLACE. Elle ne doit donc en aucun cas être ouverte. La figure en haut montre l'endroit où se trouve la tête d'impression du système. Cet appareil est un système laser à semi-conducteur. La puissance d'émission maximale de la diode laser est de 15 mW. La longueur d'onde est de 775-800 nm. Dis51/Di650 2-21

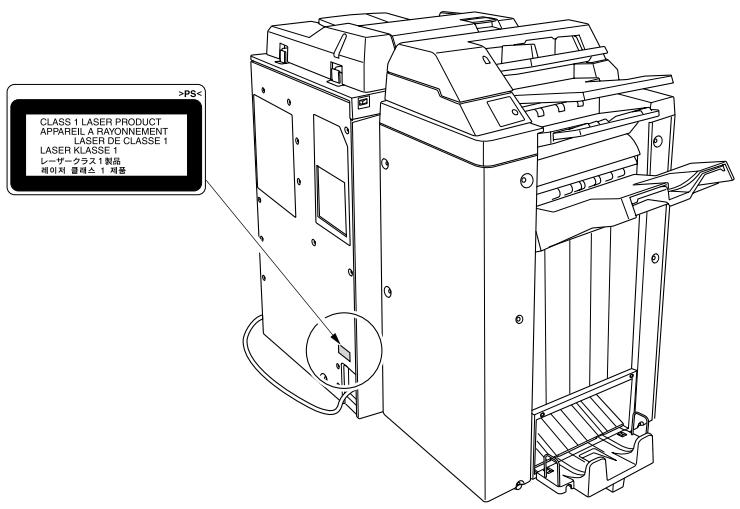

Eléments et accessoires du système Etiquette de sécurité sur le dos du système DANGER Rayonnement laser dangereux! Une manipulation du système autre que celle décrite dans ce manuel peut conduire à ce qu'un rayonnement dangereux s'en échappe. + Ne manipulez le système que conformément aux instructions contenues dans ce manuel d'utilisation Dis51/Di650

Eléments et accessoires du système 2 Etiquette de sécurité

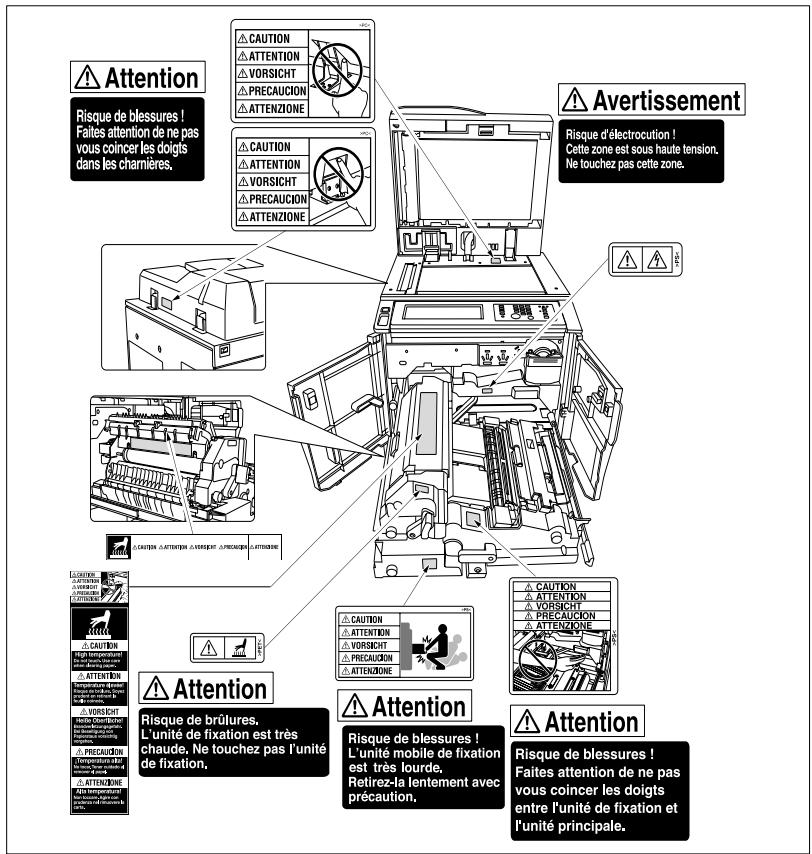

DANGER Des étiquettes de sécurité repèrent les zones dangereuses. Une manipulation non conforme dans une zone dangereuse peut entraîner des blessures corporelles graves et/ou des dommages matériels + Informez-vous du danger en consultant ce manuel avant de procéder à une manipulation dans une zone dangereuse + Nettoyez les étiquettes de sécurité encrassées afin qu'elles soient toujours lisibles. Remplacez les étiquettes de sécurité illisibles. Pour des informations supplémentaires, adressez-vous au service après- vente. [ace farmer A Attention] [Ever Q Püsque de blessures! Faïtesatenion ere pas vous comerles dogs IUT das es hamères [Aaron avons faPeue Risque de blessures ! Faites attention de no pas vous eoineer es doigts entre l'unité de fixation ot Punité principal. Dis51/Di650 2-23

Eléments et accessoires du système

DANGER Des étiquettes de sécurité repèrent les zones dangereuses. Une manipulation non conforme dans une zone dangereuse peut entraîner des blessures matériels corporelles graves et/ou des dommages + _Informez-vous du danger en consultant ce manuel avant de procéder à une manipulation da ns une zone dangereuse. + Nettoyez les étiquettes de sécurité encrassées afin qu'elles soient toujours lisibles. Remplacez les étiquettes de sécurité illisibles. Pour des informations supplémentaires, adressez-vous au service après- vente {Seulement Finisher avec unité d'insertion du module de finition 8) (Finisher FN-112/FN-6) Risque de blessures ! Si vous sortez une pile de papier du bac de réception du module de finition, prenez le papier sur les côtés. Ne mettez pas votre main sur la pile de papier car le bac de réception du module de finition se déplace vers le haut quand il est déchargé. Vous pourriez vous coincer les doigts Faites attention de ne pas Faites attention de ne vous coincer les doigts pas vous coincer les entre le magasin et l'unité doigts quand vous principale quand le refermez le couvercle. magasin est ouvert | (Seulement Finisher FN-6) ©: À Attention ET, Risque de blessures ! {Finisher FN-112/FN-6) Une unité à rouleau = 80 trouve à ia sortie À Attention des livrets. Ne mettez que de biesaures Ne mettez pas les mains dans le bac de réception des livrets. pas les mains dans la fente de sortie Di551/Di650

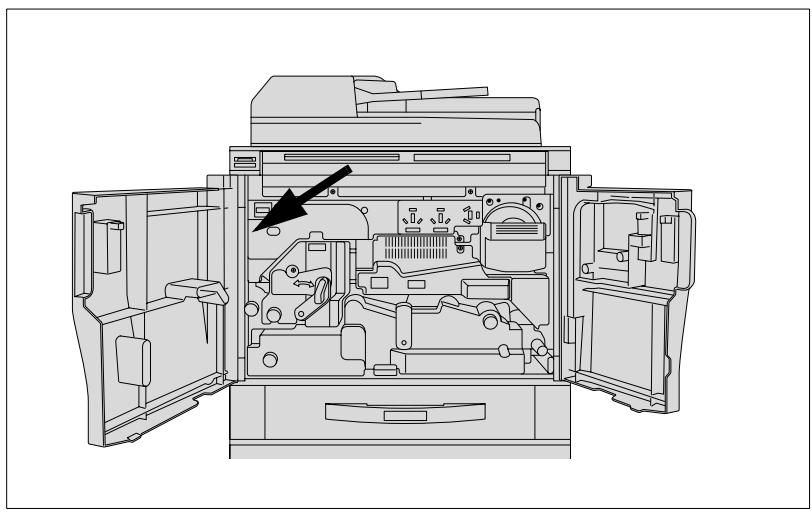

Eléments et accessoires du système 2 Numéro de série du système Le numéro de série se trouve sur un autocollant collé à l'endroit suivant : Notez le numéro de série de votre système sur le tableau ci-dessous. En cas de questions, veuillez toujours avoir le numéro de série sous la main, cela permettra de vous dépanner rapidement en cas de panne Modèle : Numéro de série : Dis51/Di650 2-25

Eléments et accessoires du système

Transport du système Si vous devez transporter le système, mettez-vous en contact avec le service après-vente de votre distributeur. Mise en place du système Conditions ambiantes Les conditions ambiantes idéales pour votre système sont les suivantes : e Température ambiante entre 10°C et 30°C (fluctuations max. 10°C par heure) e Hygrométrie entre 10% et 80% (fluctuations max. 20% par heure) Lieu d'implantation Le lieu d'implantation doit remplir les conditions suivantes : e sec et à l'abri de la poussière surface au sol plane et sans vibrations bonne aération à l'écart des objets facilement inflammables tels que des rideaux éloigné des personnes, de sorte que personne ne soit exposé à l'air d'échappement Le système ne doit pas être exposé aux risques suivants : e projections de liquides e exposition directe aux rayons du soleil © fortes fluctuations de température

échappements des installations de chauffage ou des conditionneurs d'air

ATTENTION Endommagement du système par des influences extérieures ! Pendant la sortie, le bac principal du module de finition s'abaisse D'éventuels objets placés sous le bac principal peuvent l'endommager. + Ne posez pas d'objets sous le bac principal du module de finition. Dis51/Di650

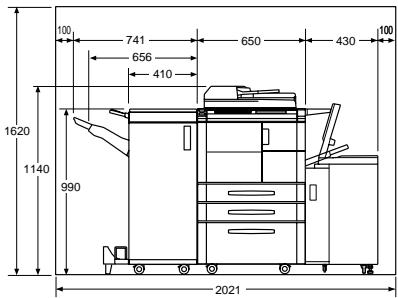

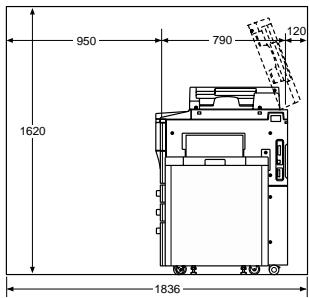

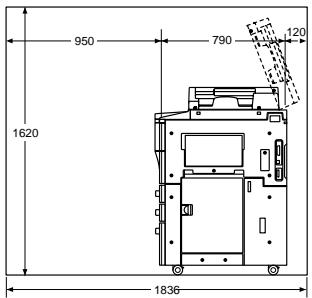

Eléments et accessoires du système 2 Encombrement du système

ATTENTION Endommagement du système occasionné par un mauvaise appréciation de l'encombrement Veillez toujours à un espace suffisant autour du système. S'il est trop à l'étroit, le système peut être endommagé suite à une surchauffe. Un espace trop étroit limite les manipulations + Veillez à un dégagement suffisant entre l'arrière du système et le mur pour assurer une aération correcte + Ne posez pas d'objets sous le bac principal du module de finition Pendant un cycle d'impression le bac principal s'abaisse. D'éventuels objets placés sous le bac principal peuvent l'endommager gravement. Unités en mm so ao | as. Di51/Di650 a æ Mr

Eléments et accessoires du système

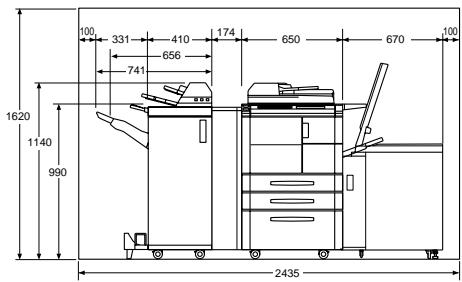

Unités en mm Di551/Di650 + module de finition FN-6 + unité de pliage en Z ZK-2 + unité d'insertion B +bac grande capacité (LCC) C-404 Stockage des consommables

AVERTISSEMENT Le toner peut être un risque pour votre santé ! Le toner est dangereux pour la santé. + Sivos mains entrent en contact avec du toner, lavez-les immédiatement et soigneusement à l'eau froide et au savon + Ne jetez jamais une cartouche de toner vide dans le feu. Les restes de toner dans la cartouche peuvent s'enflammer et provoquer une situation dangereuse Conservez les consommables : © dans l'emballage d'origine fermé © à l'abri des rayons du soleil ou de la chaleur © dans un endroit frais, sec et à l'abri de la poussière © hors de portée des enfants Branchement du système Tolérances de tension/fréquence Le système doit être alimenté par une source d'électricité sans fluctuations. Adressez-vous éventuellement à votre électricien. e Tension secteur +10% e Fréquence secteur +0,3% Dis51/Di650

Eléments et accessoires du système 2

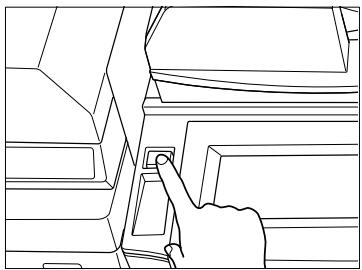

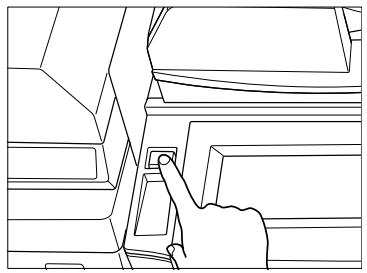

2.7 Marche/Arrêt du système

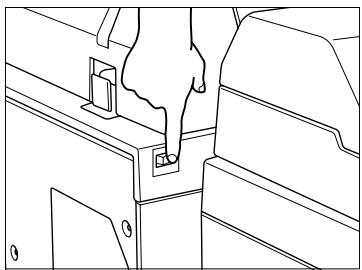

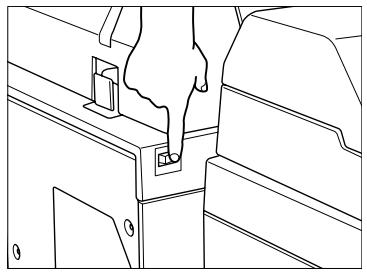

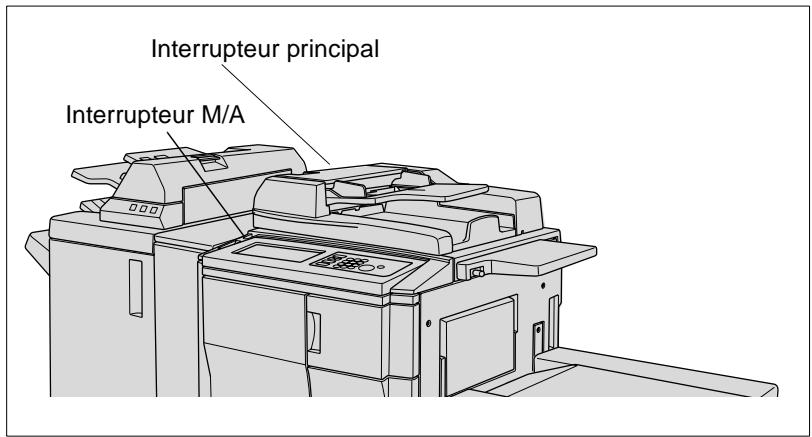

Le système est équipé de deux interrupteurs Marche/Arrêt : e_ interrupteur principal pour allumer/ couper l'alimentation en courant du système {la fonction de temporisation hebdomadaire est désactivée) e_ Interrupteur Marche/Arrêt pour allumer/éteindre le système tous les jours {la fonction de temporisation hebdomadaire reste activée) Interrupteur principal Interrupteur M/A Mettre sous tension Mettez le système sous tension en actionnant l'interrupteur principal. + Mettez l'interrupteur principal sur la position I. Afin de pouvoir exploiter les fonctions du système, vous devez encore allumer le système en actionnant l'interrupteur M/A. Pour des informations plus détaillées, voir page 2-31. Dis51/Di650 2-29

2 Eléments et accessoires du système Mettre hors tension Mettez le système hors tension quand vous souhaitez p. ex. ne pas utiliser le système pendant un certain temps. 1 Assurez-vous que le système a bien été éteint avec l'interrupteur Marche/Arrêt. 2 Mettez l'interrupteur principal sur la position 0 (ARRET). 3 Débranchez la prise secteur de la prise murale quand vous souhaitez ne pas utiliser le système pendant un certain temps. Q... Fonction de temporisation hebdomadaire désactivée ! Quand vous éteignez le système avec l'interrupteur principal, la fonction de temporisation hebdomadaire est désactivée. Utilisez l'interrupteur Marche/Arrêt sur le côté gauche du panneau de contrôle pour éteindre et allumer le système tous les jours Q... Veuillez patienter 10 secondes ! Quand vous voulez éteindre etrallumer le système avec l'interrupteur principal, vous devez attendre 10 secondes avant de le rallumer. Sinon des dysfonctionnements peuvent survenir. 2-30 Di551/Di650

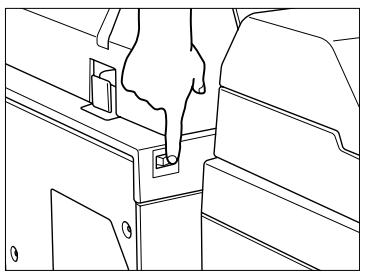

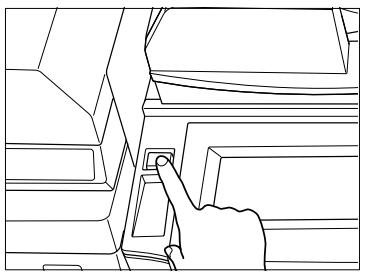

Eléments et accessoires du système 2 Allumer le système (tous les jours) Assurez-vous que l'interrupteur principal est sur la position | (MARCHE). Appuyez sur l'interrupteur Marche/ Arrêt pour allumer le système La phase de préchauffage commence (env. 5,5 minutes pour le Di551, env. 6 minutes pour le Di650). Un travail de copie peut maintenant être défini. Pour ce faire, effleurez l'écran tactile. Les sélections de base s'affichent. Le message suivant apparaît sur l'indicateur d'état : Prêt à copier pour le travail réservé. Le travail réservé peut être défini. EDH CRM La) Ce]

Q... Modifier les fonctions de base du système ! Ilest possible de modifier les fonctions de base du système qui sont activées lors de la mise en marche ou de la réinitialisation du système. Pour des informations plus détaillées, voir page 7-1. Dis51/Di650 2-31

2 Eléments et accessoires du système Eteindre le système (tous les jours) Utilisez l'interrupteur Marche/Arrêt pour éteindre le système tous les jours La fonction de temporisation hebdomadaire restera activée même après l'arrêt du système Appuyez sur l'interrupteur Marche/ Arrêt pour éteindre le système Le système est coupé. Une alimentation minimale en courant assure la fonction de temporisation hebdomadaire 2-32 Di551/Di650

Eléments et accessoires du système

2.8 Touches et affichage sur le Panneau de contrôle

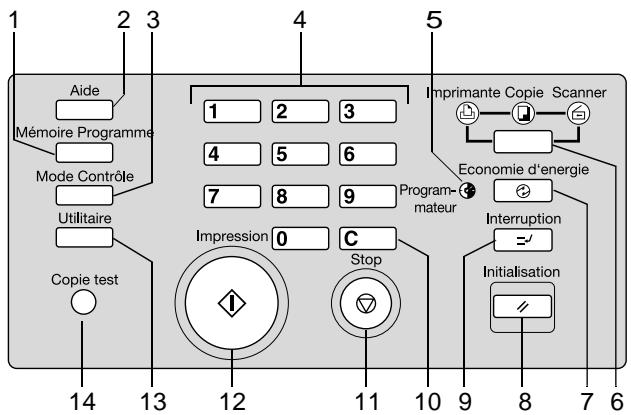

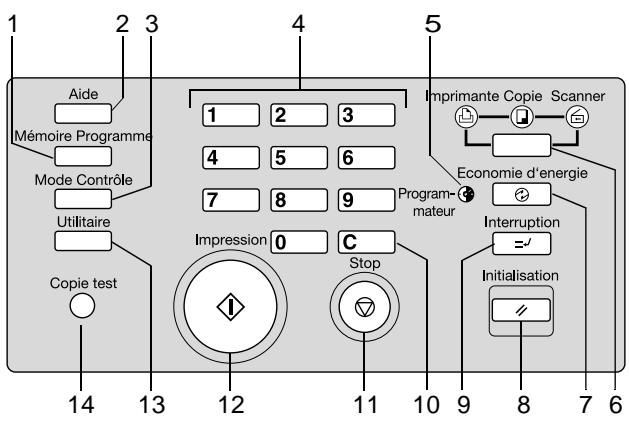

[Mémoire Programm Mode Contrôle

Réf. | Désignation Elément | Description 1 | Mémoire Touche | Pour l'appel/la sauvegarde des Programme programmes de copie 2 | Aide Touche | + Pourindiquer la fonction d'aide + Pour l'appel du mode opérateur. 3 | Mode Contrôle Touche | Pour afficher les réglages momentanés du système 4 | Pavénumérique | Touches | Pour entrerles valeurs numériques 5 | Diféré Voyant | S'allume quand la fonction de temporisation hebdomadaire est activée 6 | Mode Touche | Pour changer de mode de système + Photocopieur + Scanner/ Serveur + Imprimante 7 | Economie d'énergie | Touche | + Pour activer/désactiver la fonction d'économie d'énergie + Pour suspendre la fonction de temporisation hebdomadaire 8 | Initalisation Touche | Permetde réinitialiser le système avec la configuration par défaut ….suite à la page suivante Dis51/Di650

Eléments et accessoires du système

[Mémoire Programm Mods Contre Utitare ( Impression(g — )(C | = CA iitaisation OML== T Î T l TI Réf. | Désignation Elément | Description 9 | Interruption Touche | Pourinterrompre/continuer un cycle d'impression 10 |C Touche | Pourremettre à zéro le nombre de copies 11 | Stop Touche | Permet d'arrêter un cycle d'impression 12 | Impression Touche | Pour lancer un cycle d'impression/ numérisation 13 | Utilitaire Touche | Pour indiquer l'état du compteur 14 | Copie test Touche | Pour sortie d'une copie test avec les réglages momentanés du système Dis51/Di650

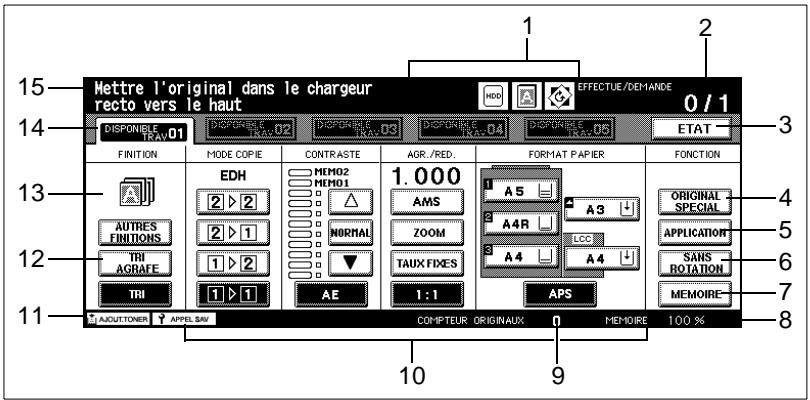

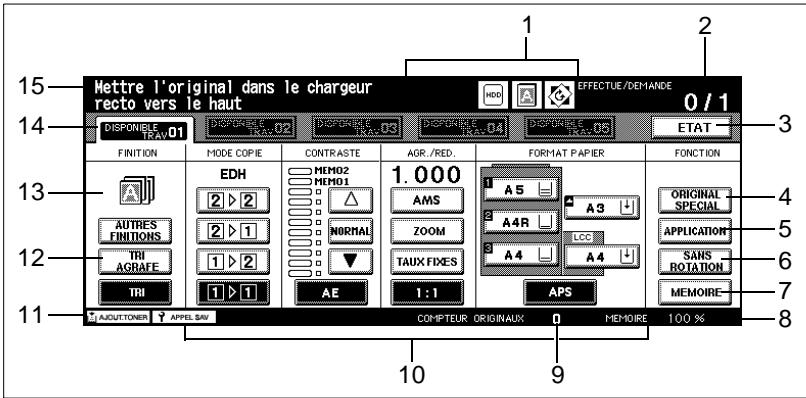

Eléments et accessoires du système 2 Touches et affichages sur l'écran tactile Nettre l'original dans le chargeur recto vers le haut Réf. | Désignation Elément | Description 1 | Affichage des Voyant | Indique qu'une des fonctions suivantes fonctions est affichée : + Disque dur (DD) + Direction original + Rotation 2 | Effectué /demandé | Voyant | Indique le nombre des copies déjà produites et le nombre de copies programmé 3 |Etat Touche | Pour appeler les fonctions avec lesquelles les travaux de réserve sont surveillés et gérés 4 | Original spécial Touche | Pour appeler des fonctions comme + Direction original + Mode Texte/photo + Original spécial 5 | Application Touche | Pour appeler différentes applications comme p. ex. + Centrage auto + Copie de livre + Chapitre 6 Sans rotation Touche Pour activer/désactiver la rotation de page 7 Mémoire Touche Pour activer/désactiver la mémoire des originaux 8 | Mémoire Voyant | Indique la capacité de mémoire encore disponible ….suite à la page suivante Dis51/Di650 2-35

Eléments et accessoires du système “TI BE: Réf. | Désignation Elément | Description 9 | Compteur Voyant | Affiche le nombre des originaux d'originaux numérisés + Chaque feuille insérée fait avancer le compteur d'une unité, peu importe que la copie soit rectoiverso ou seulement recto + En cas de pose sur la vitre d'exposition : chaque procédure de numérisation avance le compteur de 1 10 | Configuration par | Touches/| Pour sélectionner et indiquer la défaut Affichage | configuration par défaut comme p. ex. : + Mode de copie + Taux de restitution + Contraste 11 | Message de Voyant | Pour afficherles messages de maintenance maintenance, comme par exemple + Manque toner + Appel service 12 | Sorte Touches | Pour sélectionner le type de finition 13 | Finition Voyant | Pourindiquer le type de finition choisi 14 | Classementdes | Touches/| + Pour sélectionner les travaux de travaux Affichage) … réserve + Pour affichage de messages d'état relatifs à un travail 15 | Messages et Voyant | Affiche les messages actuels et les indicateurs d'état indications d'état. Dis51/Di650

Eléments et accessoires du système 2

2.9 Comment commander l'écran tactile

Le système est équipé d'un écran tactile. Les écrans tactiles réagissent au toucher. À l'aide de l'écran tactile vous pouvez procéder à des réglages du système et contrôler les cycles de copie/d'impression.

En touchant légèrement une des touches représentées sur l'écran tactile, vous pouvez sélectionner une fonction ou procéder à des réglages. Mettre l'original dans le chargeur pren rire vers_le haut EI 0/1 CRM La) Ce]

“HE ATTENTION Endommagement du système suite à une utilisation non conforme ! La surface de l'écran tactile est en verre. Une manipulation non conforme peut conduire à un endommagement de l'écran tactile.

Ne déposez pas d'objets lourds sur l'écran tactile. Ne touchez la surface de l'écran tactile qu'avec précaution. N'exercez pas de pression forte sur la surface Evitez tout contact d'objets pointus avec la surface de l'écran tactile. Dis51/Di650

Eléments et accessoires du système

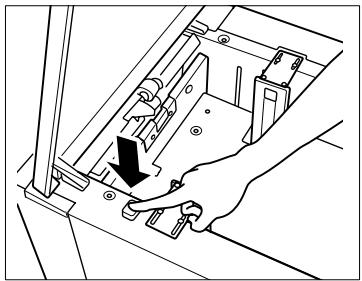

Remplissage des bacs d'alimentation de papier Sur l'écran principal sont indiqués les niveaux de papier des différents bacs d'alimentation de papier. Vous pouvez consulter le niveau de remplissage d'un bac d'alimentation sur les indicateurs de niveau. Quand une flèche s'affiche dans l'indicateur de niveau, le bac d'alimentation correspondant est vide. Dans ce cas, rajoutez du papier. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 [orme | meme

“HE Tenez compte de ce qui suit ! Bac d'alimentation de papier 1 Capacité de charge 500 feuilles max. (80 g/m?) Bac d'alimentation de papier 2 Capacité de charge 500 feuilles max. (80 g/m?) Bac d'alimentation de papier 3 Capacité de charge 1.500 feuilles max. (80 g/mi) Passe-copie Capacité de charge max. 100 feuilles (80 g/m?) max. 1 feuille de papier dédié Bac d'alimentation de papier 4 - LCC (option) Capacité de charge max. 4.000 feuilles (80 g/mi) Q... Insérez des papiers dédiés ! Si vous travaillez avec des papiers dédiés, assurez-vous que le bac d'alimentation du type de papier est configuré en conséquence. Pour des informations plus détaillées, voir page 7-31 et suivantes. Dis51/Di650

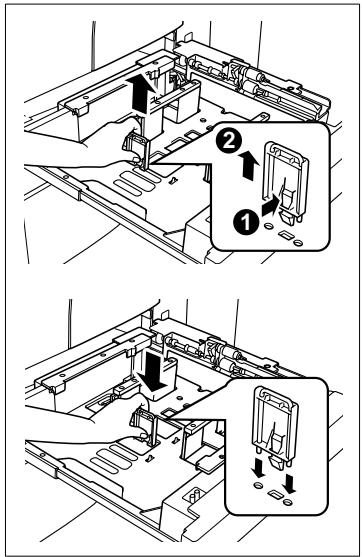

Eléments et accessoires du système 2 Remplissage des bacs d'alimentation de papier 1 et 2 Ajoutez du papier dans les bacs d'alimentation de papier 1 et 2. Vous pouvez varier le format et le sens du papier dans les magasins d'alimentation de papier. 1 Tirez le bac d'alimentation jusqu'à la butée. 2 Relevez le rouleau d'introduction de papier. 3 uniquement en cas de modification du format de papier Le cas échéant, videz le bac d'alimentation du papier qui s'y trouve encore. Poussez le guide papier latéral entièrement vers l'extérieur. Réglez le guide papier arrière sur le format défini: 4 Aérez le nouveau papier. Alignez les bords du papier avec précision 5 Placez le nouveau papier de façon à ce que le côté ondulant vers le haut soit en haut. Oo Bac d'alimentation de papier 1 500 feuilles max. (80 g/m?) Oo Bac d'alimentation de papier 2 500 feuilles max. (80 g/m?) 6 Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau Dis51/Di650 2-39

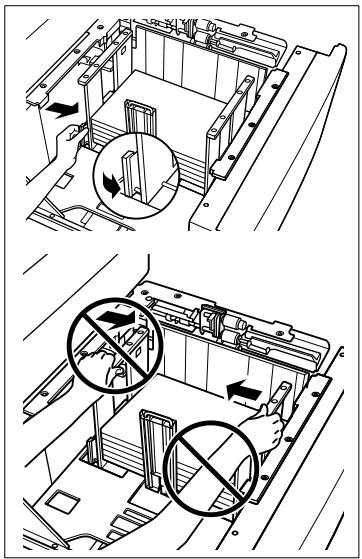

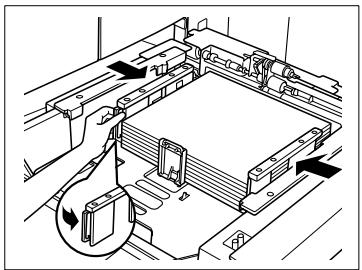

2 Eléments et accessoires du système Réglez le guide papier latéral de manière à ce qu'il touche le papier. Rabaissez le rouleau d'introduction de papier. Remettez le bac d'alimentation en place en le faisant glisser avec précaution. Une fois que vous avez modifié le format de papier, le nouveau format de papier est indiqué sur l'écran principal

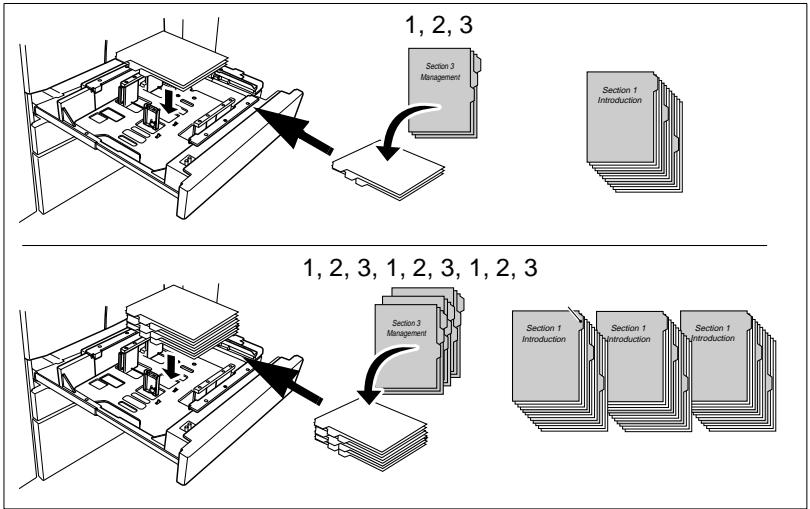

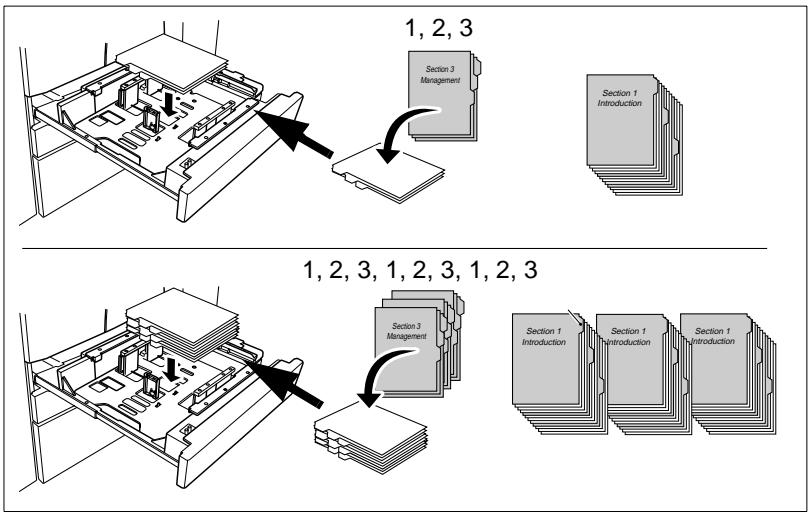

Mettre en place les papiers à onglet ! Si vous voulez utiliser des papiers à onglet, placez-les comme le montre la figure. Assurez-vous que le type de papier “Onglet” est affecté au bac d'alimentation. P our des informations plus détaillées, voir page 7-31 et suivantes 2-40 Di551/Di650

Eléments et accessoires du système 2 Remplir le bac d'alimentation de papier 3 Ajoutez du papier dans le bac d'alimentation de papier 3. Vous pouvez varier le format et le sens du papier dans les magasins d'alimentation de papier.

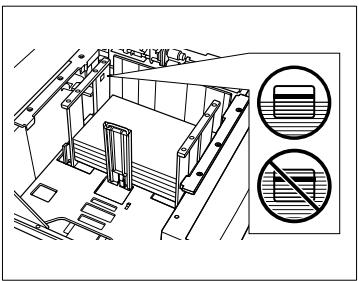

ATTENTION Détérioration du matériel due à une mauvaise manipulation ! Ne touchez pas les guides-papier supérieurs pour les régler sur le format de papier. + Pourréglerles guides-papier latéraux, veuillez procéder comme décrit à l'étape 7. 1 Tirez le bac d'alimentation jusqu'à la butée. 2 Relevez le rouleau d'introduction de papier. 3 uniquement en cas de modification du format de papier Le cas échéant, videz le bac d'alimentation du papier qui s'y trouve encore. Poussez le guide papier latéral entièrement vers l'extérieur. Réglez le guide papier arrière sur le format défini. 4 Aérez le nouveau papier. Alignez les bords du papier avec précision. 5 Placez le nouveau papier de façon à ce que le côté ondulant vers le haut soit en haut. Oo Bac d'alimentation de papier 3 1500 feuilles max. (80 g/m2) 6 Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau Dis51/Di650 2-41

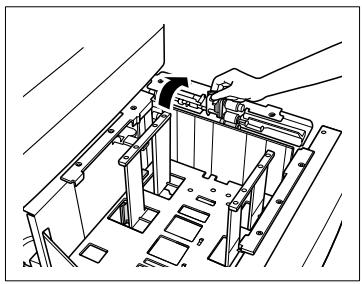

Eléments et accessoires du système Maintenez enfoncée la touche de déverrouillage située au niveau du guide-papier latéral arrière. Faites alors coulisser le guide-papier latéral pour les accoler au papier. Une fois les guides-papier correctement réglés, vous pouvez relâcher la touche de déverrouillage. 8 Rabaissez le rouleau d'introduction de papier. 9 Remettez le bac d'alimentation en place en le faisant glisser avec précaution. Une fois que vous avez modifié le format de papier, le nouveau format de papier est indiqué sur l'écran principal Mettre en place les papiers à onglet ! Si vous voulez utiliser des papiers à onglet, placez-les comme le montre la figure. Assurez-vous que le type de papier “Onglet” est affecté au bac d'alimentation. P our des informations plus détaillées, voir page 7-31 et suivantes 2-42 Dis51/Di650

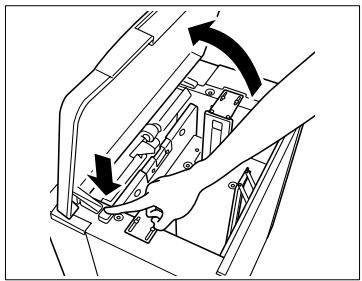

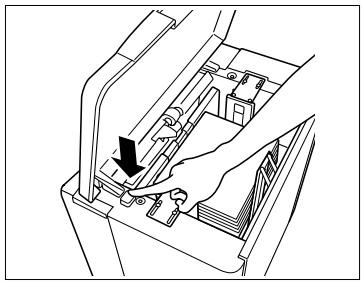

Eléments et accessoires du système 2 Remplissage du bac d'alimentation de papier 4 - C-404 (option) Ajoutez du papier dans le bac d'alimentation de papier 4. Le format de papier estréglé par défaut sur A4 pour ce bac d'alimentation Si vous désirez modifier le format de papier dans ce bac, adressez-vous à votre service après-vente. 1 Relevez le couvercle supérieur du bac d'alimentation de papier. 2 Appuyez sur le poussoir pour abaisser la plaque de soulèvement du papier et déplacer le plateau légèrement vers le bas 3 Aérez le nouveau papier. Alignez les bords du papier avec précision 4 Placez le nouveau papier de façon à ce que le côté ondulant vers le haut soit en bas O max. 4.000 feuilles (80 g/m?) 5 Répétez les étapes 2 à 4 jusqu'à ce que le bac d'alimentation de papier soit rempli 6 Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau Rabaissez le couvercle supérieur du bac d'alimentation de papier. Dis51/Di650 2-43

2 Eléments et accessoires du système Mettre en place les papiers à onglet ! Si vous voulez utiliser des papiers à onglet, placez-les comme le montre la figure. Assurez-vous que le type de papier “Onglet” est affecté au bac d'alimentation. P our des informations plus détaillées, voir page 7-31 et suivantes 1,2,3,1,2,3,1,2,3 2-44 Di551/Di650

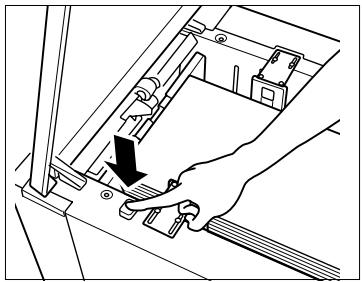

Eléments et accessoires du système 2 Remplissage du bac d'alimentation de papier 4 - C-403 (option) Ajoutez du papier dans le bac d'alimentation de papier 4. Le format de papier estréglé par défaut sur A3 pour ce bac d'alimentation Si vous désirez modifier le format de papier dans ce bac, adressez-vous à votre service après-vente. 1 Relevez le couvercle supérieur du bac d'alimentation de papier. Appuyez sur le poussoir pour abaisser la plaque de soulèvement du papier et déplacer le plateau légèrement vers le bas Aérez le nouveau papier. Alignez les bords du papier avec précision Placez le nouveau papier de façon à ce que le côté ondulant vers le haut soit en bas O max. 4.000 feuilles (80 g/m?) Répétez les étapes 2 à 4 jusqu'à ce que le bac d'alimentation de papier soit rempli Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau Rabaissez le couvercle supérieur du bac d'alimentation de papier. Dis51/Di650 2-45

2 Eléments et accessoires du système Mettre en place les papiers à onglet ! Si vous voulez utiliser des papiers à onglet, placez-les comme le montre la figure. Assurez-vous que le type de papier “Onglet” est affecté au bac d'alimentation. P our des informations plus détaillées, voir page 7-31 et suivantes 2-46 Di551/Di650

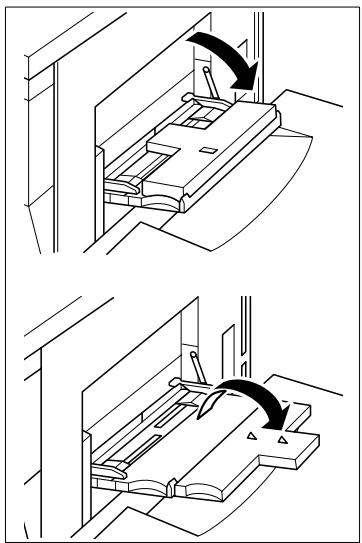

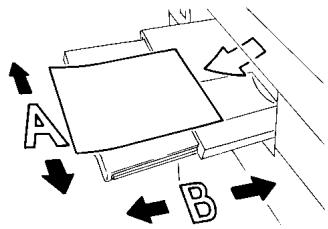

Eléments et accessoires du système 2 Remplissage du passe-copie Ajoutez du papier dans le passe-copie. Avec le passe-copie vous pouvez utiliser également des papiers spéciaux. Ouvrez l'introduction manuelle, située sur le côté droit du système 2 Poussez le papier tout contre la fente d'introduction du passe-copie O Papiers dédiés, transparents : max. 1 feuille O Autres : max. 100 feuilles (80 g/m?) Lil ser le passe-copie pour les papiers spéciaux ! Avec le passe-copie vous pouvez utiliser des papiers spéciaux, comme les papiers à onglet, les transparents pour rétroprojecteur et autres. Pour des informations plus détaillées, voir page 3-44. Dis51/Di650 2-47

2 Eléments et accessoires du système Q... Mettre en place les papiers à onglet ! Si vous voulez utiliser des papiers à onglet, placez-les comme le montre la figure. Assurez-vous que le type de papier “Onglet” est affecté au bac d'alimentation. P our des informations plus détaillées, voir page 7-31 et suivantes 2-48 Di551/Di650

Eléments et accessoires du système 2

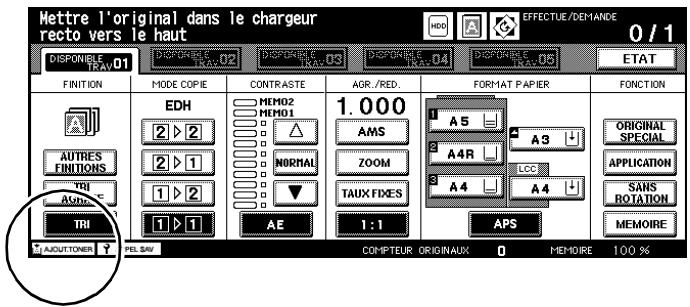

2.11 Ajouter du toner

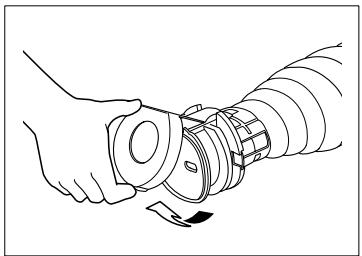

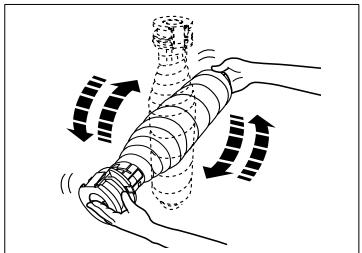

AVERTISSEMENT Le toner peut être un risque pour votre santé ! Le toner est dangereux pour la santé si on l'avale + Sivos mains entrent en contact avec du toner, lavez-les immédiatement et soigneusement à l'eau froide et au savon. + Eliminez la cartouche de toner usagé dans le respect de l'environnement. + Stockez les cartouches de toner dans un lieu hors de portée des enfants Si du toner vient à manquer dans le système, un message s'affiche sur l'écran tactile. Utilisez, pour ce système, uniquement le toner approprié Le nombre de copies que vous pouvez effectuer avec une cartouche de toner se monte à 44.000 copies (A4 avec 6% de pourcentage de noir). Si vous avez des questions, adressez-vous au service après-vente. Wettre l'original dans le chargeur recto vers 1e haut Ajoutez du toner. 1 Ouvrez la trappe toner. Dis51/Di650 2-49

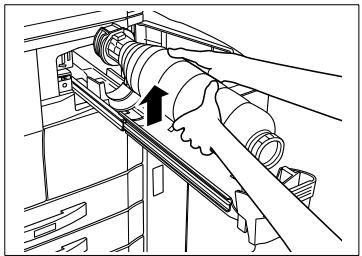

Eléments et accessoires du système 2 Tirez le levier de déverrouillage vers l'avant. Sortez le support de la cartouche de toner avec précaution. 3 Sortez la cartouche de toner usagée. A Secouez la cartouche de toner neuve plusieurs fois. Le toner qui s'est éventuellement déposé se dissout ainsi. Retirez le bouchon en plastique du front de la cartouche de toner. Dis51/Di650

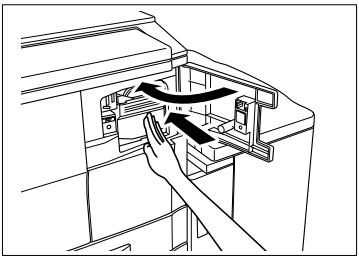

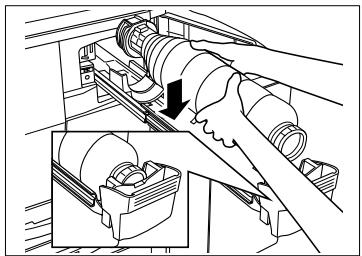

Eléments et accessoires du système Placez la cartouche de toner dans le support. Assurez-vous que la partie arrière de la cartouche de toner s'encastre bien dans le guide Remettez le supportde la cartouche toner en place en le faisant glisser avec précaution. Refermez la trappe toner. Dis51/Di650

2 Eléments et accessoires du système

2.12 Remplissage d’agrafes

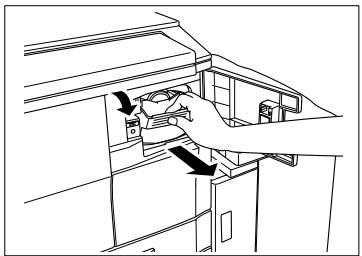

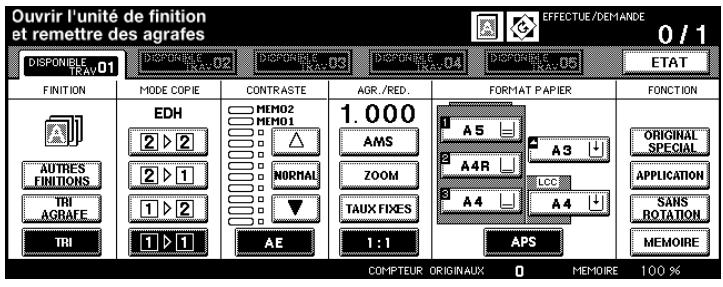

(uniquement avec le module de finition FN113/FN-6 - options) Quand le récipient d'agrafes est vide, un message apparaît sur l'écran tactile. Utilisez, pour ce système, uniquement les agrafes appropriées. Si vous avez des questions, adressez-vous au service après-vente.

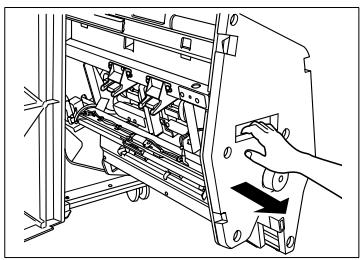

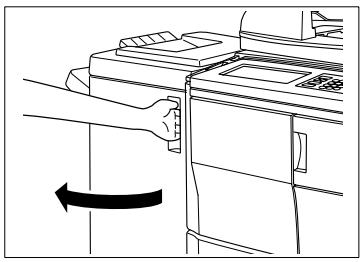

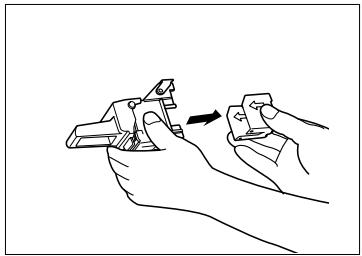

Loin] Module de finition FN-6 Le module de finition est équipé d'une unité d'agrafage. Ouvrez la trappe du module de finition. Sortez l'unité d'agrafage avec précaution. 2-52 Di551/Di650

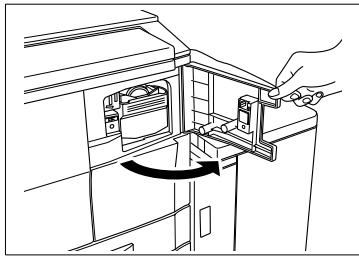

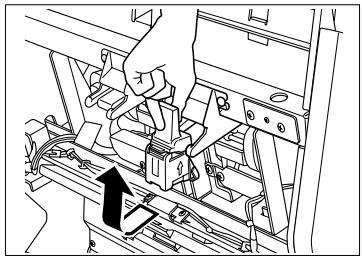

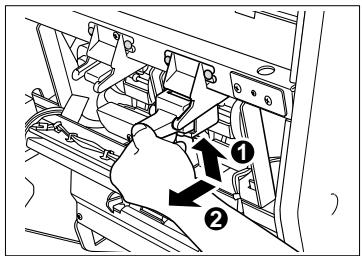

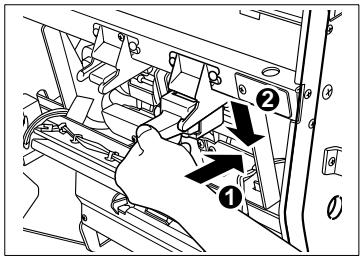

Eléments et accessoires du système 2 Poussez légèrement la tête d'agrafage vers le haut pour la déverrouiller. Tirez la tête d'agrafage vers l'avant le long des guides Soulevez la tête d'agrafage vers le haut pour la dégager du support. Retirez la cartouche d'agrafes vide de la tête d'agrafage. Laissez les agrafes restantes dans la tête d'agrafage, sinon le premier jeu de A copies ne sera pas agrafé après remplissage. Mettez une nouvelle cartouche d'agrafes en place dans la tête d'agrafage. Les flèches doivent être superposées Dis51/Di650 2-53

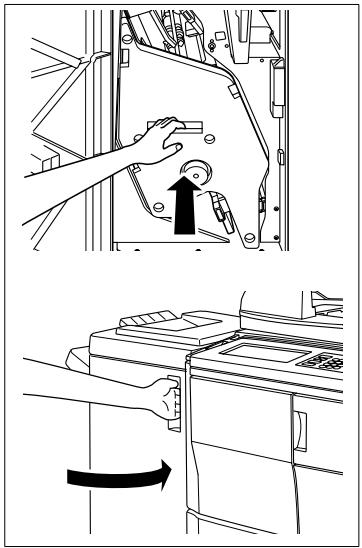

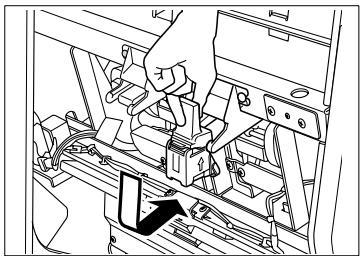

Eléments et accessoires du système Raccrochez la tête d'agrafage dans l'unité d'agrafage. 8 Repoussez la tête d'agrafage en position initiale le long des guides Enfoncez légèrement la tête d'agrafage jusqu'à ce qu'elle s'enclenche. 9 Remettez l'unité d'agrafage en place en la faisant glisser avec précaution. Refermez la porte du module de finition Dis51/Di650

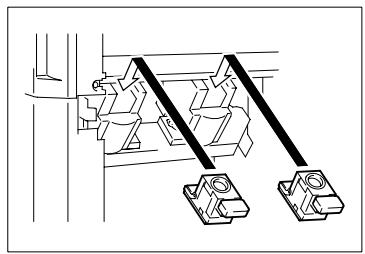

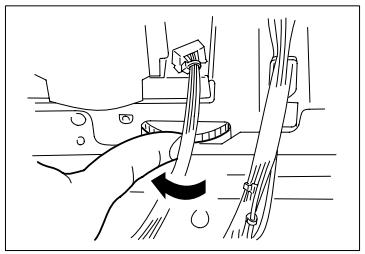

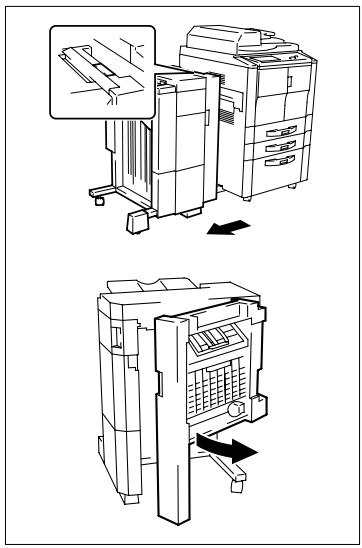

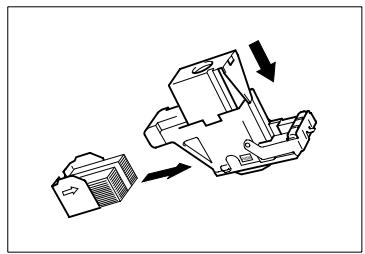

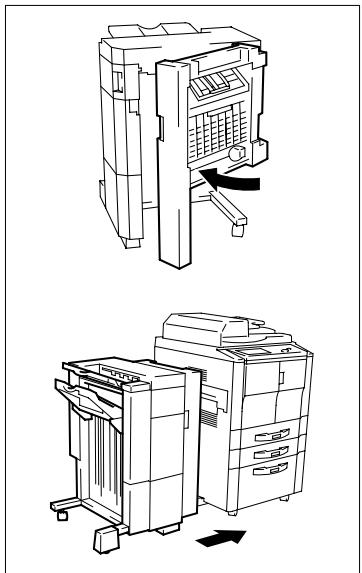

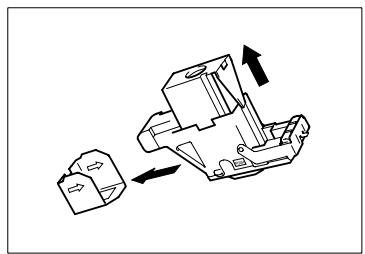

Eléments et accessoires du système 2 Module de finition FN-113 Le module de finition est équipé de deux unités d'agrafage Passez la main dans la poignée encastrée située en haut du module de finition. Séparez avec précautions le module de finition du copieur. Ouvrez la trappe (H3) sur la droite du module de finition. Ouvrez la trappe (FN7) sur la droite du module de finition. Tournez la molette verte vers la | R gauche pour déplacer les unités | l&) DA Û j Il d'agrafage vers le centre 2 HS Po

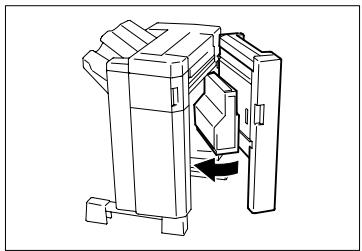

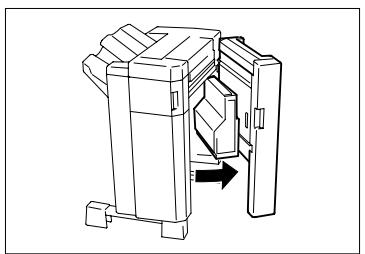

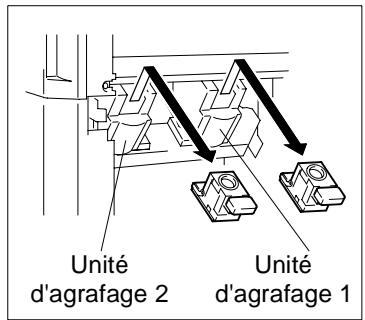

Eléments et accessoires du système Sortez avec précautions l'unité d'agrafage vidée de son logement. 5 Appuyez sur le point identifié en conséquence de l'unité d'agrafage. La partie supérieure de l'unité d'agrafage se désolidarise. Vous pouvez extraire le bac d'agrafes vidé. 6 Insérez un nouveau bac d'agrafes. Enlevez soigneusement le cachet des agrafes 7 Réinsérez l'unité d'agrafage dans son logement. L'unité d'agrafage s'enclenche dans le logement. Vous entendez un clic sonore. d'agrafage 2 d'agrafage 1 Unité Unité Dis51/Di650

Eléments et accessoires du système Fermez la trappe (FN7) sur la droite du module de finition. Fermez la trappe (H3) sur la droite du module de finition. Repoussez avec précautions le module de finition contre le copieur. Dis51/Di650

Eléments et accessoires du système

2.13 Surveiller les échéances d'entretien

Après un certain nombre de copies une inspection est nécessaire. Vous pouvez lire le moment de la prochaine inspection sur le compteur de maintenance Dès qu'un intervalle de maintenance est atteint, un message s'affiche automatiquement en bas à gauche de l'écran tactile. Adressez-vous à votre service après-vente pour prendre rendez-vous pour l'inspection. Afficher l'intervalle d'entretien Affichez le moment de la prochaine inspection. Appuyez sur la touche du panneau de contrôle [UTILITAIRE]. Utilitaire La liste des compteurs est affichée. Appuyez sur la touche du panneau de contrôle [MODE/CONTRÔLE] Mode/Contrôle L'indication de l'échéance d'entretien est affichée sur la liste des compteurs Liste des compteurs DEPART Conpteur_ total 00024531 03/1201 Compteur copies D000374S Compteur impressions DUUISS43 Compteur entretien 095879250000 23/06/01 Dis51/Di650

Eléments et accessoires du système 2 Imprimer l'affichage de l'échéance d'entretien Imprimez l'affichage de l'échéance d'entretien. 1 Appuyez sur la touche du panneau de contrôle [UTILITAIRE ]. La liste des compteurs est affichée 2 Appuyez sur la touche du panneau de contrôle MODE/CONTRÔLE] L'indication de l'échéance d'entretien est affichée sur la liste des compteurs Liste des conpteurs compteur total 0022459 PET Compteur copies 0508748 Compteur pressions UUDIS Compteur sniretien 025972/ÆD00 ET 3 Appuyez sur la touche [MENU COMPTEUR]. Les sélections de base sont affichées 4 Sélectionnez le bac d'alimentation de papier qui doit être utilisé pour la liste des compteurs. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer l'impression de la liste des compteurs. Le liste des compteurs est imprimée. Fermer l'affichage de l'échéance d'entretien Refermez l'affichage de l'échéance d'entretien + Appuyez sur la touche [FIN] pour retourner aux sélections de base Les sélections de base sont de nouveau affichées Dis51/Di650 2-59

Eléments et accessoires du système

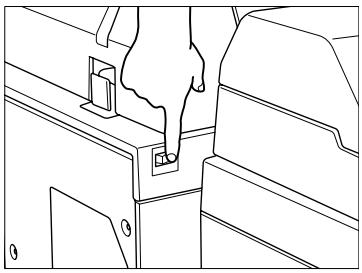

2.14 Mise hors service du système

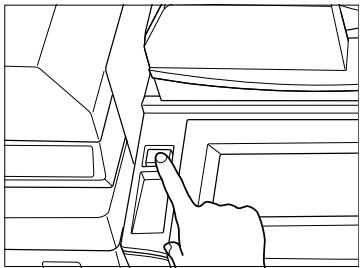

Pour mettre le système hors service pendant un certain temps, vous devez observer les points suivants : e Débranchez la prise de courant. e Stockez le système dans un endroit sec à l'abri de la poussière © Vérifiez qu'il n'y a pas de vibrations qui puissent secouer le système Protégez le système contre : e les projections de liquides e l'exposition directe aux rayons du soleil e les fortes fluctuations de température © l'échappement des installations de chauffage ou des conditionneurs d'air 2-60 Di551/Di650

Eléments et accessoires du système 2

En ce qui concerne votre sécurité ... quand vous utilisez le système Respectez les points suivants quand vous utilisez votre système : e Ne posez pas d'objet de plus de 6,8 kg et/ou de plus de 30 mm sur le système. © N'ouvrez jamais le système et ne l'éteignez pas pendant un cycle d'impression. © N'utilisez pas d'objetmagnétisé ni d'aérosols inflammables à proximité du système. © Ne manipulez jamais d'objet pointu dans le système ouvert ...en cas d'interventions de maintenance et de réparation sur le système L'appareil doit être régulièrement entretenu par un technicien autorisé par Minolta Les travaux d'entretien et de réparation peuvent seulement être effectués par ce technicien spécialement formé et autorisé.

DANGER Risque d'incendie et/ou d'électrocution en cas d'utilisation non conforme du système ! Le système est équipé d'éléments conducteurs haute tension. Une utilisation non conforme ou un dysfonctionnement du système peuvent entraîner une surchauffe du système. Respectez les mesures de sécurité suivantes pour éviter toute blessure corporelle et/ou tout endommagement du système. + Ne démontez pas le système + Ne retirez pas les composants du système. + Ne confiez les travaux d'entretien et de réparation qu'à un personnel qualifié et autorisé. + Quand l'appel de service est affiché sur l'écran tactile et que le système ne réagit plus, veuillez relever le code de défaut. Débranchez-le. Avertissez le service après-vente. Dis51/Di650 2-61

Eléments et accessoires du système

2.16 Utilisation conforme de votre système

Le système ne doit être utilisé que pour effectuer les travaux décrits dans ce manuel. Toute autre utilisation n'est pas conforme. Si l'utilisation du système n'est pas conforme, il peut s'ensuivre des blessures corporelles graves ou un endommagement de l'appareil. Un tel dommage exclut toute revendication de droit et/ou de garantie Vous n'êtes pas autorisé à photocopier n'importe quel document ou à utiliser sciemment les photocopies de certains documents en les faisant passer pour des originaux Ces documents sont entre autre : e les moyens de paiement e les timbres-poste (oblitérés ou non) © les cartes d'identité © les cartes grises © les documents protégés par Copyright sans l'autorisation du propriétaire des droits d'auteur Lorsque vous n'êtes pas sûr si un document peut être photocopié ou non, veuillez vous adresser à un organisme public habilité. 2-62 Di551/Di650

Premiers pas .. 3 Premiers pas ... Manipulations de base Entrée du nombre de copies Indiquez le nombre de copies que vous voulez faire. + Appuyez sur les chiffres correspondants sur le pavé mDEDE D numérique Le nombre de copies entré est == 6] affiché sur l'écran tactile dans le @ cs] EC) coin supérieur droit. Mettre l'orlginal dans le chargeur recto vers _le haut. Poor | covRate | an EDH CEE “HE Vous avez entré un mauvais chiffre ? + Appuyez sur la touche du panneau de contrôle [C]et entrez à nouveau le nombre de copies. Dis51/Di650 3-1

Premiers pas Lancement du cycle Lancez un cycle d'impression ou de numérisation. Un cycle peut seulement être lancé quand les fonctions de base sont affichées sur l'écran tactile. + Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Le cycle est lancé Arrêt du cycle (a)

Arrêtez un cycle p. ex. pour empêcher la sortie d'autres copies défectueuses + Appuyez sur la touche [STOP]du panneau de contrôle Le cycle d'impression est arrêté. Une demande de confirmation est affichée. Décidez si vous souhaitez interrompre ou poursuivre le cycle Réil tialiser les réglages système Restaurez la configuration par défaut de + Appuyez sur la touche [INITIALISATION] du panneau de contrôle. La configuration par défaut de votre système est restaurée. votre système. ialisation automatique du système En mode opérateur vous pouvez déterminer un laps de temps au bout duquel le système doit automatiquement retourner à la configuration par défaut. P our de plus amples informations à ce sujet, voir page 7-50. 3-2 Dis51/Di650

3.2 Libérer le système

Quitter le mode économie d'énergie Le système se trouve en mode économie d'énergie quand l'indicateur de l'écran tactile est tamisé + Appuyez sur une touche quelconque du panneau de contrôle pour mettre fin au mode L'affichage de l'écran tactile est à nouveau lumineux. Le système est prêt à fonctionner. Q... Définir la durée pour le mode économie d'énergie En mode opérateur vous pouvez déterminer un laps de temps au bout duquel le système doit automatiquementretourner en mode économie d'énergie. Pour des informations plus détaillées, voir page 7-49. Quitter le mode économie d'énergie Le système se trouve en mode économie d'énergie quand la DEL du panneau de contrôle [ÉCONOMIE D'ÉNERGIE ]estallumée etque l'écran tactile est éteint. > Appuyez surlatouche [ÉCONOMIE D'ÉNERGIE] du panneau de contrôle pour mettre fin au mode. La DEL de la touche [ÉCONOMIE D'ÉNERGIE] du panneau de contrôle s'éteint. L'affichage de l'écran tactile est activé. Le système est prêt à fonctionner. Q... Définir le délai pour l'arrêt automatique En mode opérateur vous pouvez déterminer un laps de temps au bout duquel le système s'éteint automatiquement. P our des informations plus détaillées, voir page 7-49. Dis51/Di650 3-3

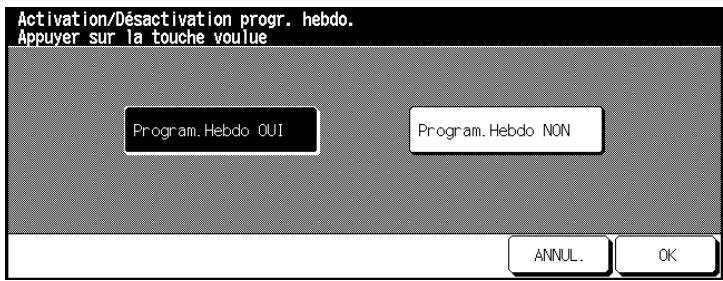

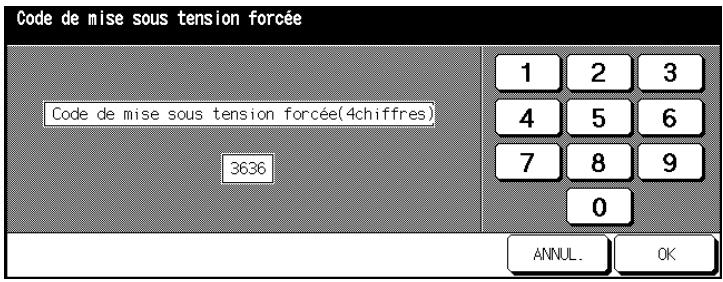

3 Premiers pas Interrompre le mode programmateur hebdo Le programmateur hebdo est activé quand la DEL de l'affichage du panneau de contrôle PROGRAMMATEUR est allumée. Interrompez le mode programmateur hebdo pour effectuer des copies. Appuyez sur la touche [ÉCONOMIE D'ÉNERGIE] du panneau de contrôle. Un message est affiché sur l'écran Entrer la durée de la mise tactile sous tension 0 heures(s) 05 minute(s) 7? Une demande de code est-elle "affichée sur l'écran tactile? Le programmateur hebdo est protégé par un code spécifique de 4 chiffres + Entrez le code correct. Confirmez votre entrée avec la touche [IMPRESSION] A l'aide du pavé numérique, entrez l'heure (0-9) pour l'arrêt du Mode programmateur hebdo. Entrer la durée de la mise sous tension 8 heure(s) 05 minute(s) Confirmez votre entrée avec la touche [IMPRESSION]. Entrez à l'aide du pavé numérique les minutes (00-59) pour l'arrêt du Mode programmateur hebdo. Entrer la durée de la mise sous tension 8 heure(s) 07 minute(s) Confirmez votre entrée avec la touche [IMPRESSION]. Le système est prêt à fonctionner. Mettre l'original dans le chargeur recto vers le haut Q... Protéger le mode programmateur hebdo avec un code Le mode programmateur hebdo peut être protégé par un code à 4 chiffres. P our des informations plus détaillées, voir page 7-46. 3-4 Di551/Di650

Premiers pas .. 3 Réactivez le programmateur hebdo quand vous avez fini les travaux de copie. 1 Maintenez la touche du panneau de contrôle [ECO. D'ÉNERGIE] enfoncée pendant plus d'une seconde. Une demande est affichée sur l'écran tactile. 2 Appuyez sur la touche [OUI] pour confirmer la fin de l'interruption du programmateur hebdo La DEL du champ de contrôle PROGRAMMATEUR s'allume. L'affichage de l'écran tactile est arrêté. Le programmateur hebdo est de nouveau activé. Q... Ne pas couper l'alimentation électrique du système en mode programmateur hebdo ! Ne pas éteindre le système avec l'interrupteur principal quand le programmateur hebdo est actif. Cela effacerait la fonction de programmateur hebdo Dis51/Di650 3-5

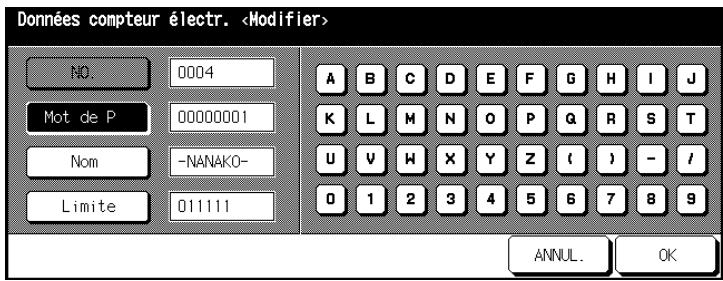

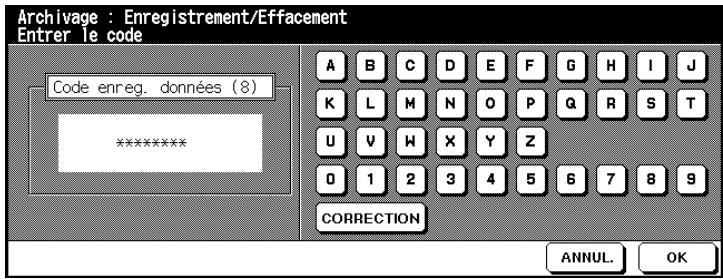

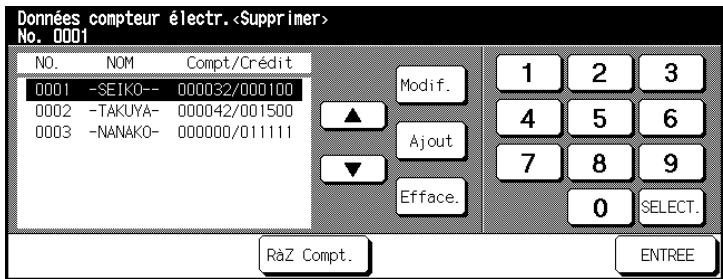

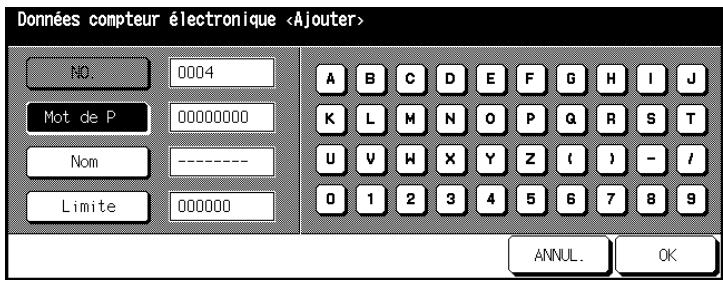

Premiers pas Entrer le code du compteur clé électronique Le système offre la possibilité de procéder à l'aide de numéros de code à un contrôle et à une limitation des copies. La mise en place des numéros de code et des limites de copies se fait en mode opérateur. P our des informations plus détaillées, voir page 7-38. Quand le compteur clé électronique est activé, vous pouvez seulement copier quand le système a été activé pour l'utilisation d'un compteur électronique. Entrez un code de compteur électronique pour activer le système. Entrez via le pavé numérique votre code de compteur électronique à 8 chiffres 2 Confirmez votre entrée avec la touche [IMPRESSION] Vos données actuelles de copies sontaffichées sur l'écran tactile pour 3 secondes env. Le système est alors prêt à fonctionner. 7 Le code n'est pas accepté? Vous avez entré un code erroné. + Entrez à nouveau le code. Si ce code est de nouveau refusé, adressez-vous au responsable du système Que se passe-t-il si les limites de copie sont dépassées ? Cela dépend de ce qui a été déterminé dans le mode opérateur.

Quand vous avez atteint la limite de copie + un message est affiché sur l'écran tactile pour indiquer que la limite de copie à été dépassée. Vous pouvez malgré tout continuer de copier au-delà de la limite de copies

+ le cycle d'impression momentané est encore exécuté jusqu'au bout. Une fois le cycle d'impression terminé, vous ne pouvez plus effectuer de copies.

+ le cycle d'impression est immédiatement interrompu. Vous ne pouvez pas faire d'autres copies. Adressez-vous au responsable du système 3-6 Dis51/Di650

Premiers pas .. Q... Quitter le système en le protégeant par un code clé ! Afin que personne ne puisse copier sur votre compteur, vous devez à nouveau protéger le système une fois que vous avez effectué vos copies. Pour ce faire, procédez comme suit : Maintenez la touche [C ] enfoncée et appuyez sur la touche [UTILITAIRE]. Vos données de copie sont enregistrées. Sur l'écran tactile s'affiche de nouveau le message "Tapez le code du compteur électronique". Le système est protégé Dis51/Di650 3-7

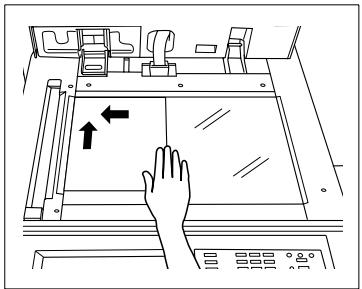

3.3 Placer les originaux sur la vitre d'exposition

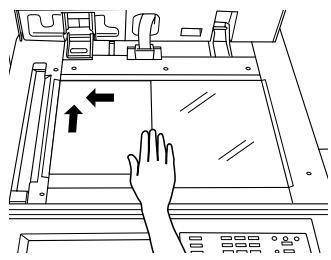

Les originaux qui ne sontpas compatibles avec l'introducteur automatique de documents (EDH) peuvent être placés sur la vitre d'exposition

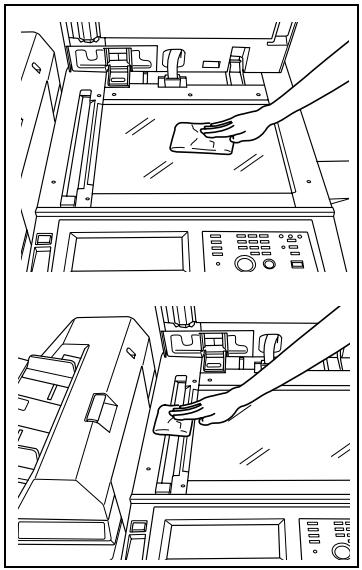

ATTENTION Endommagement du système par des influences extérieures ! Les objets lourds peuvent endommager la vitre d'exposition. + Ne posez pas d'objet de plus de 6,8 kg sur la vitre d'exposition. + Ne pas appuyer les originaux sur la vitre d'exposition. Tenez compte de ce qui suit ! + Taille max. des originaux : A3, feuille ou livre + Poids/épaisseur max. de l'original : 6,8 kg/30mm 1 Relevez le couvre-original. 2 Posez l'original, face imprimée vers le bas, sur la vitre d'exposition. Poussez l'original dans le coin supérieur gauche de la vitre d'exposition. 4 Centrez l'original sur la réglette de positionnement. ? Est-ce que l'original est translucide (très fin) ou transparent ? + Posez une feuille de papier blanc de même format sur l'original 3-8 Di551/Di650

Premiers pas .. 3 5 Rabattez le couvre-original. 7 Utilisez la fonction Centrage auto, Copie livre, Cadrage original ou Répétition d'image avec reconnaissance automatique ? + Laisser alors le couvre-original ouvert. C'est la seule manière d'exécuter la fonction sans erreur. Q... Eviter les bords noirs sur les copies ... Si vous faites des copies rectos à partir de livres, à l'aide des fonctions “Effacement des bords/du pliage” ou “Cadrage original”, vous pouvez éviter des bords noirs peu esthétiques Dis51/Di650 3-9

3.4 Introduction des originaux par l’'EDH

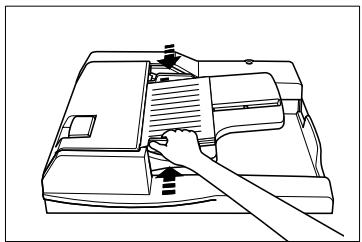

L'introducteur automatique de documents (EDH) traite rapidement les originaux. Vous pouvez déposer jusqu'à 100 originaux (80 g/m2) qui sont automatiquement insérés les uns après les autres Tous les originaux ne sont pas compatibles avec l'E DH. N'utilisez que des originaux adéquats Les originaux suivants sont inadéquats : © les papiers pelures, les papier paraffinés ou d'autres papiers très fins, © les papiers très épais, © les papiers avec des éléments collés ou découpés, © les papiers calques, les transparents pour rétroprojecteur, © les papiers pliés, ondulés, e les papiers perforés, agrafés ou reliés + Placez sur la vitre d'exposition les originaux qui ne sont pas compatibles avec l'EDH. Pour des informations plus détaillées, voir page 3-8. 3-10 Di551/Di650

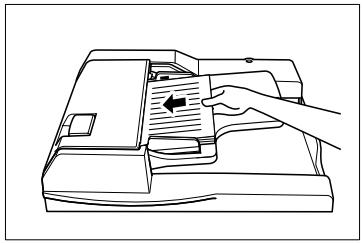

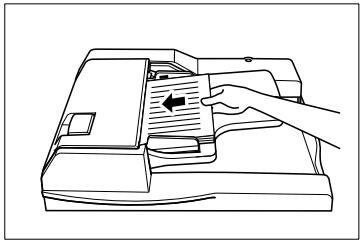

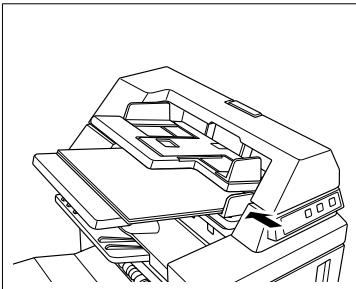

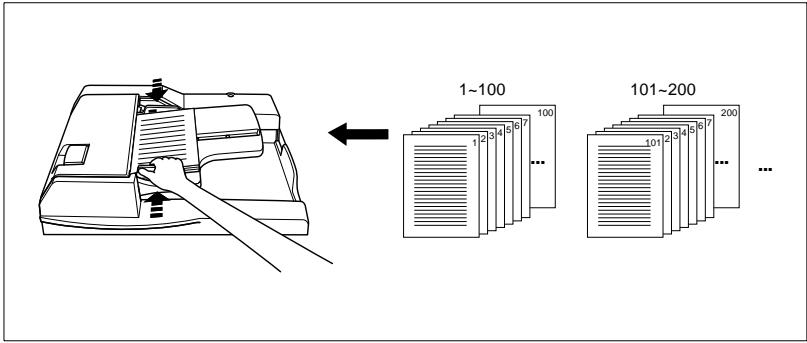

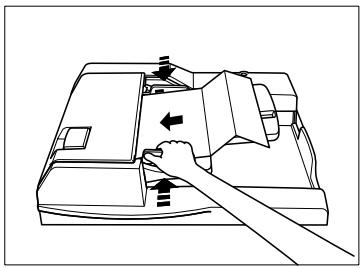

Premiers pas .. 3 Placer les originaux de même taille dans l'EDH Placez jusqu'à 100 originaux (80 g/m?) de même format dans l'EDH. Les originaux sont automatiquement introduits les uns après les autres Tenez compte de ce qui suit ! + Tailles des originaux: A3, B4, F4, A4R, A4, B5R, B5, ASR, A5, 11"x17", 8,5"XLL'R, 8"X13" + Types d'originaux : Papiers ordinaires (50 à 130 g/m2) + Capacité de l'EDH : max. 100 originaux (80 g/m2) Placez jusqu'à 100 originaux (80 g/m?) face à copier vers le haut dans l'EDH. 72 Vous copiez des originaux recto-verso ? + Placez les originaux avec la première page vers le haut dans l'EDH. 2 Poussez les originaux tout contre la fente d'introduction de l'EDH. Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau Ajustez les guides au format du papier. Q.. Plus de 100 originaux ? Si vous souhaitez traiter plus de 100 originaux, vous devez les disposer par bloc et les enregistrer ou les traiter avec la fonction “Programmer travail”. Pour des informations plus détaillées, voir page 5-27 et suivantes. Dis51/Di650 3-11

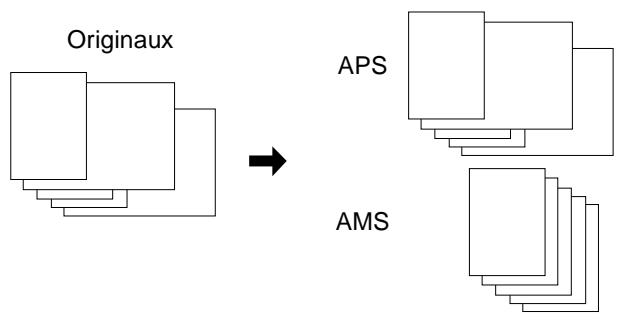

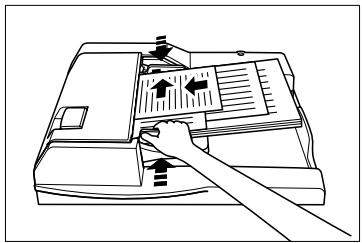

Premiers pas Placer le mélange de formats dans l'EDH Placez jusqu'à 100 originaux (80 g/m?) de formats différents dans l'EDH. Utilisez pour copier une des fonctions suivantes : e ‘“AMS” (copier les originaux sur un format de papier unique) ou © “APS” (copier les originaux sur les formats de papier adéquats) Tenez compte de ce qui suit ! + Tailles des originaux : A3, B4, A4R, A4, B5, A5 (mixte) B4, A4R, B5R, B5, A5 (mixte) AGR, B5R, A5 (mixte) A5R, B6R (mixte) + Types d'originaux : Papiers ordinaires (50 à 130 g/m2) + Capacité de l'EDH : max. 100 originaux (80 g/m2) 1 Activez la fonction “Format standard”. Pour des informations plus détaillées, voir page 4-78. uniquement si nécessaire Activez la fonction “AMS”. Pour des informations plus détaillées, voir page 4-54.

activez la fonction “APS”. Pour des informations plus détaillées, voir page 4-59. 3 Déposez comme suit les originaux, face à copier vers le haut, dans \Q l'EDH : O A3,B4 A4R, A4,B5, A5 @ (A3 longitudinal / A4 transversal) O B4,A4R,B5R, B5, A5 (B4 longitudinal / B5 transversal) O A4R,B5R, A5 (A4 longitudinal / A5 transversal) O A5R,B6R {A5 transversal) 4 Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau. Dis51/Di650

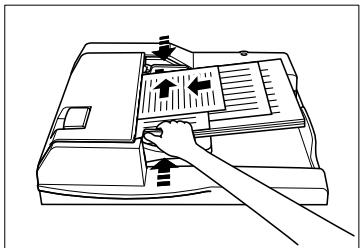

Premiers pas .. 3 5 Alignez les originaux sur le côté arrière de l'EDH. 6 Poussez les originaux tout contre la fente d'introduction de l'EDH 7 Ajustez les guides au format de l'original le plus grand Dis51/Di650 3-13

Premiers pas introduire les originaux pliés en Z dans l'EDH Introduisez jusqu'à 100 originaux (80 g/m?) pliés en Z dans l'EDH. Tenez compte de ce qui suit ! + Tailles des originaux : A3, B4, F4, A4R, A4, B5R, B5, A5, A5R, BGR, 11"x17", 8,5"x14", 8"x11" + Types d'originaux : Papiers ordinaires (50 à 130 g/m?) + Capacité de l'E DH : max. 100 originaux (80 g/m?) 1 Activez la fonction “Original avec pli en Z". Pour des informations plus détaillées, voir page 4-81. 2 Déposez les originaux, face à copier vers le haut, dans l'EDH : 3 Assurez-vous que la hauteur maximale de la pile n'est pas dépassée. La pile de papier ne doit pas dépasser le repère rouge de l'indicateur de niveau. 4 Alignez les originaux sur le côté arrière de l'EDH Poussez les originaux tout contre la fente d'introduction de l'EDH

6 Ajustez les guides au format du papier. Dis51/Di650

3.5 Vérifier les réglages du système

Avant de démarrer un travail de copie volumineux, vous devez vous assurer que tous les réglages sont corrects. Pour ce faire vous avez deux possibilités : e _ vérifier les réglages de système en mode contrôle e faire une copie test Visualisation du mode contrôle La représentation des réglages système en mode contrôle est claire. Les réglages système qui sont sur une touche ombragée peuvent directement être modifiés/validés via le mode contrôle Dans le mode contrôle deux pages max. sont affichées : © 1ère page - originaux base & spéciaux e 2e page - mode application

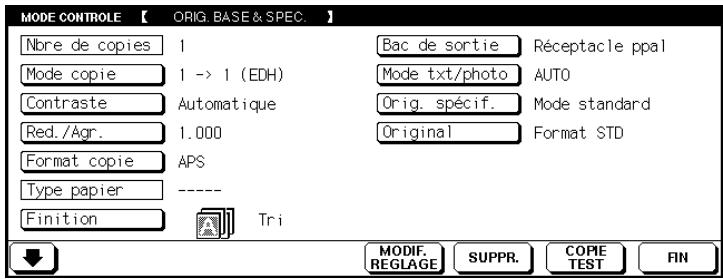

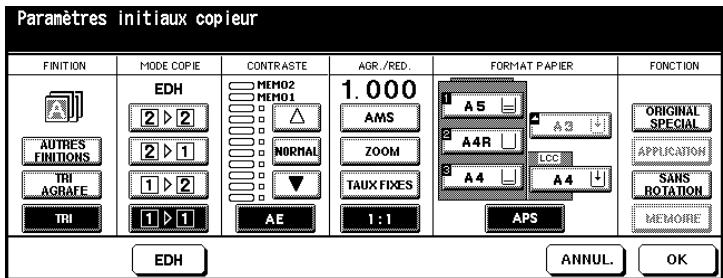

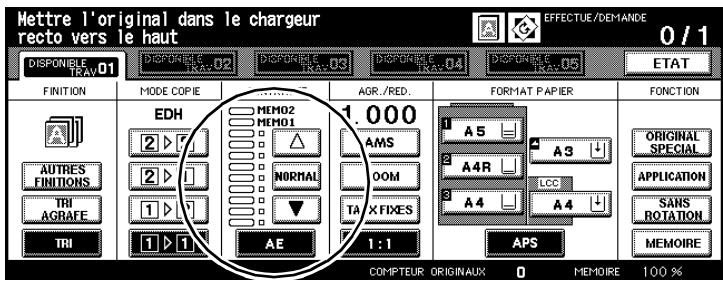

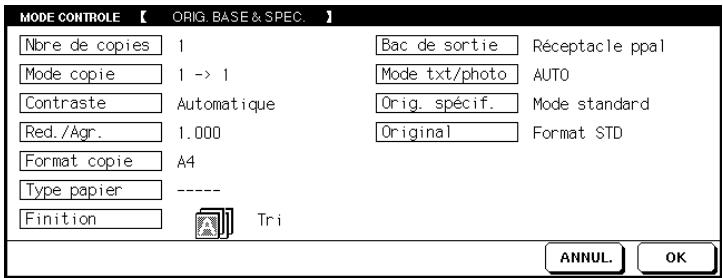

PISE IERS MODE COWMOLE a) Cr) CMD) Cm) Avec la touche fléchée du bord inférieur de l'affichage de l'écran tactile vous pouvez passer à l'autre page. Cette touche fléchée est seulement affichée si les fonctions dans la zone “Mode application” sont activées. Di551/Di650

Premiers pas Modifier les réglages Modifiez ou validez les réglages système via le mode contrôle. Appuyez sur la touche du panneau de contrôle [MODE/CONTRÔLE] Sur l'écran tactile, le mode contrôle est affiché avec les réglages pour A Mode/Contrôle “Originaux base & spéciaux".

1 Réceptacle pral 1 1 EI AUTO Butenatique Mode stancaré

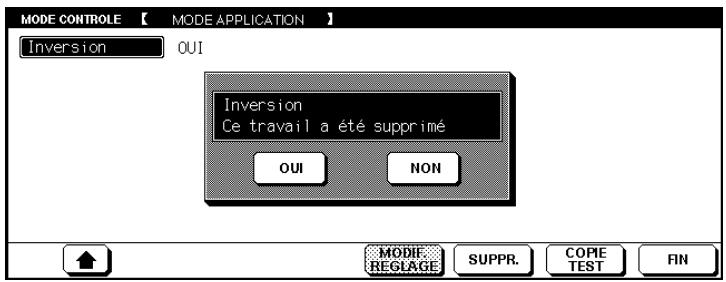

PISE IERS 2 Appuyez sur la touche du réglage que vous souhaitez modifier, p. ex. ICONTRASTE] La touche sélectionnée apparaît sur fond noir. 3 Appuyez sur la touche sur le bas de l'affichage de l'écran tactile [MODIF.REGLAGE] Les sélections de base sont de nouveau affichées. 7? La touche [MODIF. REGLAGE]est-elle tamisée ? La fonction sélectionnée ne peut pas être modifiée et doit au contraire être validée + Pour des informations plus détaillées, voir page 3-17 4 Modifiez le réglage système comme souhaité 5 Appuyez sur la touche du panneau de contrôle [MODE/CONTRÔLE] pour retourner en mode contrôle. 6 Procédez le cas échéant à d'autres modifications. Dis51/Di650

Premiers pas .. 3 7 Appuyez sur la touche [FIN] pour quitter le processus Les sélections de base sont de nouveau affichées Valider les réglages Valider un réglage a la même signification qu'arrêter. 1 Marquez la fonction que vous souhaitez valider. ES) (ec) Couvre J (SRE J Cm 2 Appuyez sur la touche sur le bas de l'affichage de l'écran tactile ISUPPR.]. Un champ de dialogue est affiché pour la confirmation de la validation. 3 Confirmez votre validation en appuyant sur la touche [OUI]. La fonction est validée (désactivée) A Procédez le cas échéant à d'autres validations ou modifications. 5 Appuyez sur la touche [FIN] pour quitter le processus Les sélections de base sont de nouveau affichées Dis51/Di650 3-17

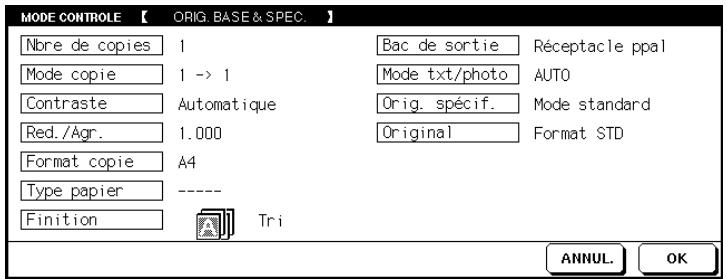

Premiers pas Faire une copie test Pour le contrôle de vos réglages système faites un jeu de copies comme copie test. Pour les travaux de copie volumineux en particulier, une copie test vous permet d'éviter de mauvaises copies coûteuses. Imprimez un jeu de copies en guise de test. 1 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition 2 Procédez aux réglages système souhaités Entrez un nombre de copies.

4 Appuyez sur la touche du panneau de contrôle [MODE/CONTRÔLE] pour appeler le mode contrôle Appuyez ensuite sur la touche [COPIE TEST]. appuyez sur la touche du panneau de contrôle [COPIE TEST] Mode/Contrôle

Les originaux placés dans l'EDH sontnumérisés. Un jeu de copies esteffectué pour tester les réglages système. La page du mode contrôle est affichée sur l'écran tactile 5 Procédez le cas échéant aux modifications ou validations des réglages système 7? La copie test était-elle correcte ? + Si vous n'avez pas besoin de modifications ou de validations des réglages système, le jeu de copies test compte pour le travail de copie 6 Appuyez sur la touche [FIN] pour confirmer les nouveaux réglages système Les sélections de base sont de nouveau affichées. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650

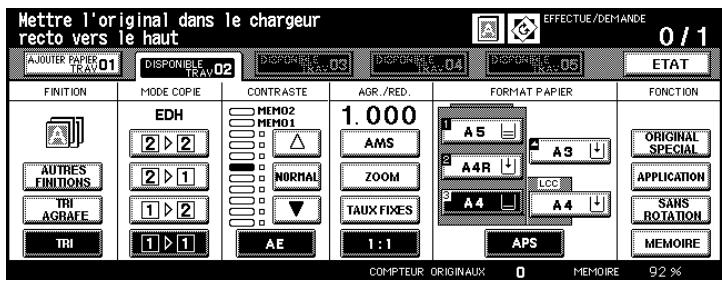

Mettre les travaux de copie en réserve Avec la fonction Travail en réserve, vous pouvez préparer jusqu'à quatre travaux pendant qu'un travail actif est numérisé ou imprimé. Une fois le travail actif terminé, le premier travail en réserve est automatiquement lancé. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner les fonctions suivantes : + Fonctions de base : Interruption, Copie test, Mémoire originaux + Applications : Programmer un travail, Mémoire de superposition d'images Définir un travail en réserve Mettez en réserve jusqu'à quatre travaux pendant qu'un autre travail est en cours d'exécution. Les travaux en réserve sont automatiquement lancés les uns après les autres. L'utilisation du système est ainsi optimale Placez les originaux du ler travail dans l'EDH Appuyez sur la touche [IMPRESSION] pour lancer le cycle de numérisation Les originaux sont introduits les uns après les autres. L'impression commence immédiatement après le processus de numérisation. Le dossier de travail est libéré pour le prochain travail (travail en réserve). Appuyez sur la touche du prochain dossier de travail validé Les réglages des fonctions de base s'appliquent désormais au travail en réserve Procédez au besoin à des réglages pour le travail en réserve. Dis51/Di650 3-19

Premiers pas Assurez-vous que le cycle de numérisation des originaux du travail précédent est terminé. 6 Placez les originaux du travail en réserve dans l'EDH. Appuyez sur la touche [IMPRESSION] pour lancer le cycle de numérisation. seulement pour la préparation d'autres travaux en réserve Répétez les étapes 3 à 5. Dis51/Di650

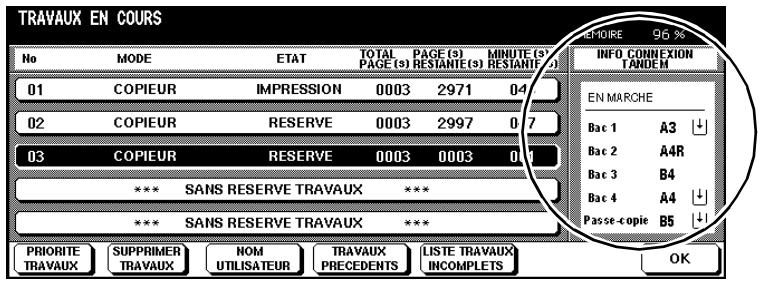

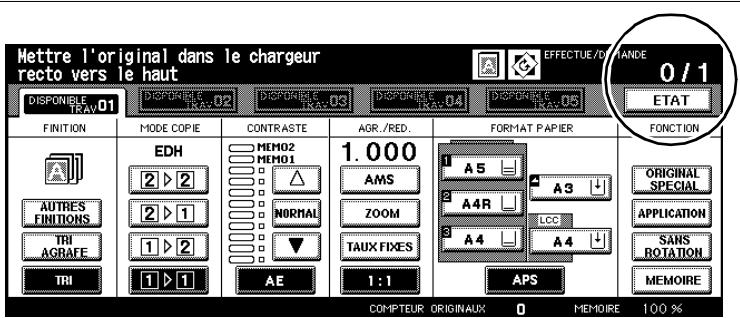

Premiers pas .. Appeler l'écran d'état A l'aide de l'écran d'état vous pouvez surveiller les travaux en réserve. Vous pouvez modifier l'ordre des travaux et effacer des travaux. + Appuyez sur la touche [ETAT] L'affichage de l'écran tactile change. L'écran d'état est affiché.

HS ae) en + Appuyez sur la touche [OK] pour quitter l'écran d'état. Dis51/Di650 3-21

Premiers pas Signification des indications sur l'écran d'état Désignation Signification N° indique le numéro attribué par le système aux travaux (01-99). Fonction indique quelle fonction du système est utilisée pour le travail en réserve : + Photocopieur + Imprimante + Scanner Etat + Prêt Pas de travaux de copie/ d'impression. + Numériser Les originaux sont numérisés dans la mémoire. + Impression Le travail en cours est traité. + Erreur Présence d'un dysfonctionnement. + Pause Le travail de copie actif est interrompu. + Ajouter papier Absence du format de papier requis. «Stop Le travail en cours est arr + Réserve Le système est prêt pour le travail en réserve. + Bourrage IL y a un serrage papier. Total page(s) | indique le nombre d'originaux numérisés pour le travail (0 à 9999). Page(s) indique le nombre de pages restantes qui doivent restante (s) encore être imprimées. Le nombre total est constitué comme suit : Nombre des originaux numérisés x nombre de copies. si une flèche verticale est affichée derrière 9999, le nombre de copies restantes dépasse la valeur 9999. Minute(s) indique le temps qui est encore nécessaire pour restante(s) terminer le travail. siune flèche verticale est affichée derrière 999, le temps restant dépasse 999 minutes. Simoins d'une minute est nécessaire, il y a l'indication suivante :<1 Dis51/Di650

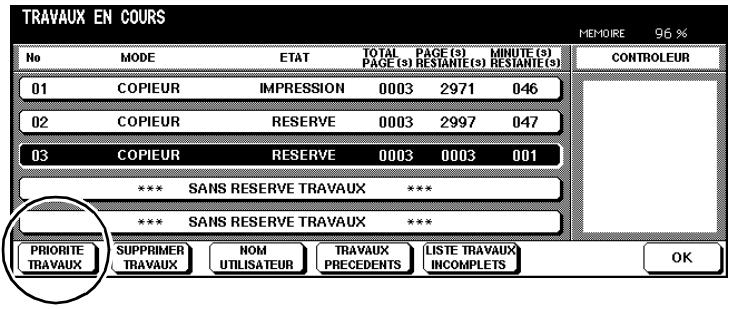

Premiers pas .. 3 Modifier l'ordre de passage des travaux en réserve Modifiez l'ordre des travaux en réserve pour exécuter un travail en priorité Dans les réglages de base de l'écran tactile, appuyez sur la touche [ETAT]. L'écran d'état est affiché.

SANS RESERVE TRAVAUX »e Surr En TRAVAUX Sélectionnez le travail en réserve que vous désirez exécuter en premier. Le travail sélectionné apparaît sur fond noir. Appuyez le cas échéant plusieurs fois sur la touche [PRIORITÉ TRAVAUX] pour placer le travail en haut à l'endroit souhaité Appuyez sur la touche [OK] pour quitter l'écran d'état. Les sélections de base sont de nouveau affichées Dis51/Di650 3-23

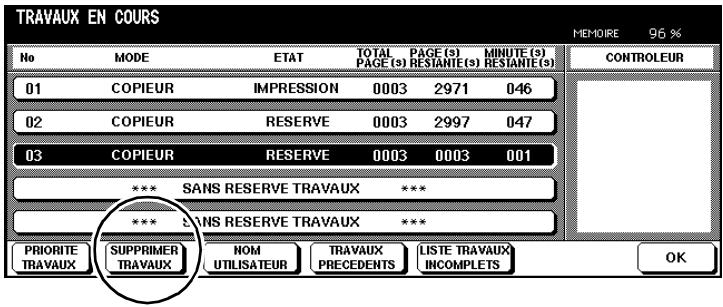

Premiers pas Supprimer un travail en réserve. Supprimez un travail en réserve Dans les réglages de base de l'écran tactile, appuyez sur la touche [ETAT]. L'écran d'état est affiché

COPIEUR RESERVE _ 0003 2997 __ 147 COPIEUR RESERVE 000 000 001 Sélectionnez le travail en réserve que vous désirez supprimer. Le travail sélectionné apparaît sur fond noir. Appuyez sur la touche [SUPPRIMER TRAVAUX]. Une fenêtre de dialogue s'ouvre et affiche une demande de confirmation

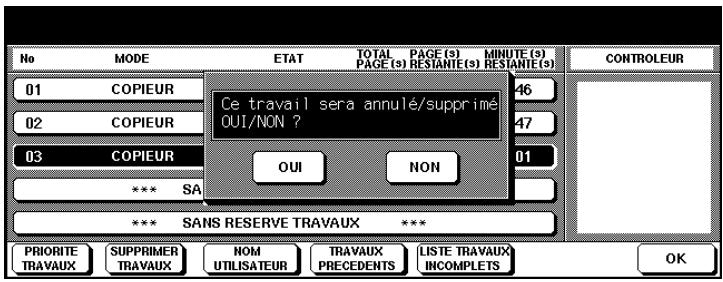

COPIEUR = COPIEUR RE —— _— Appuyez sur la touche [OUI]. Le travail est supprimé. Appuyez sur la touche [OK] pour quitter l'écran d'état. Les sélections de base sont de nouveau affichées. Dis51/Di650

Premiers pas .. 3 Contrôler le nom de l'utilisateur d'un travail en réserve Vérifiez quel utilisateur a généré un travail. Dans les réglages de base de l'écran tactile, appuyez sur la touche [ETAT]. L'écran d'état est affiché.

COPIEUR RESERVE _ 0003 2997 __ 147 COPIEUR RESERVE 000 000 001 Appuyez sur la touche [NOM UTILISATEUR] Le nom des utilisateurs s'affiche sur le côté droit de l'écran.

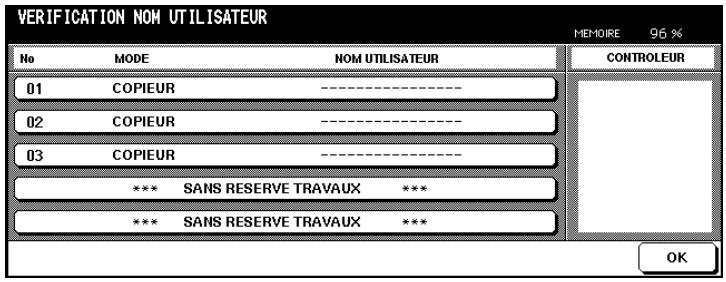

VERIFICATION NOM UTILISATEUR

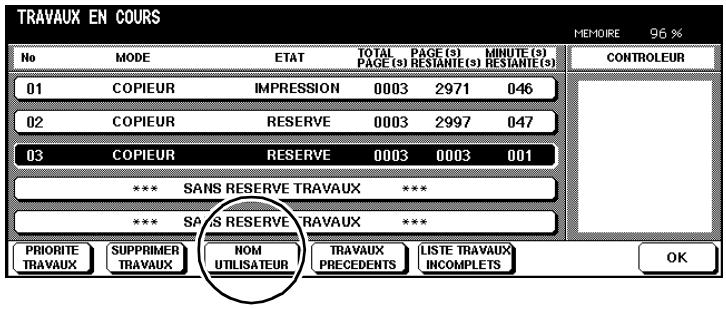

HO ULISATEUR “ss BANSRESERVE TRAVAUX +» “ss BANSRESERVE TRAVAUX +» Appuyez sur la touche [OK] pour faire disparaître à nouveau le nom des utilisateurs. Les indicateurs d'état s'affichent à nouveau. Appuyez sur la touche [OK] pour quitter l'écran d'état. Les sélections de base sont de nouveau affichées Dis51/Di650 3-25

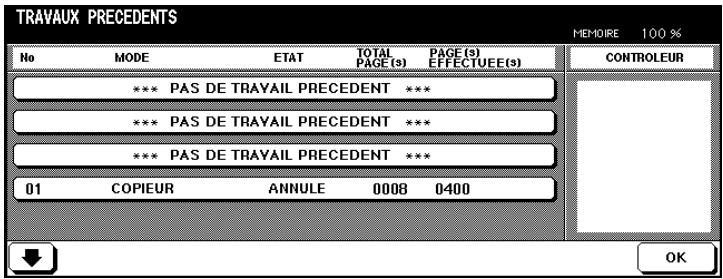

3 Premiers pas Appeler la liste des travaux déjà effectués Affichez une liste des travaux de copie déjà exécutés 1 Dans les réglages de base de l'écran tactile, appuyez sur la touche [ETAT]. L'écran d'état est affiché

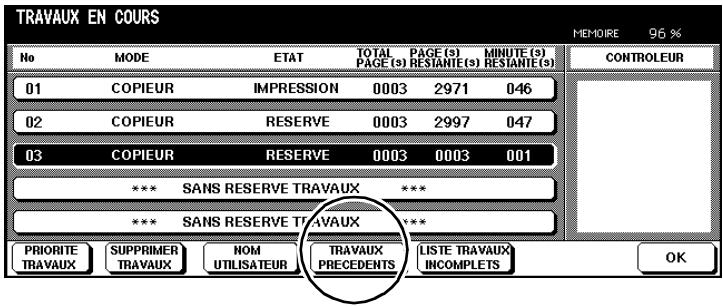

2 Appuyez sur la touche [TRAVAUX PRECEDENTS]. Les “travaux précédents” sont affichés. Vous pouvez afficher jusqu'à 16 travaux sur 4 pages. Utilisez les touches fléchées sur le bord inférieur de l'écran tactile pour changer de page TRAVAUX PRECEDENTS mer 100 de ve eu be PME

==" PAS DE TRAVAIL PRECEDENT =

ot COPIEUR ANNULE 0008 3 Appuyez sur la touche [OK] pour revenir aux indicateurs d'état. 4 Appuyez sur la touche [OK] pour quitter l'écran d'état. Les sélections de base sont de nouveau affichées. 3-26 Di551/Di650

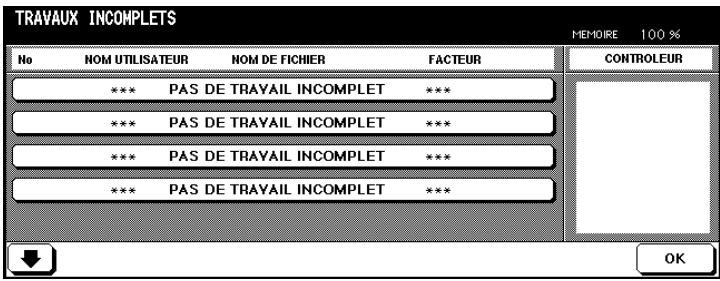

Premiers pas .. 3 Appeler la liste des travaux incomplets Affichez une liste des travaux n'ayant pu être effectués suite à des messages d'erreur. Dans les réglages de base de l'écran tactile, appuyez sur la touche [ETAT]. L'écran d'état est affiché.

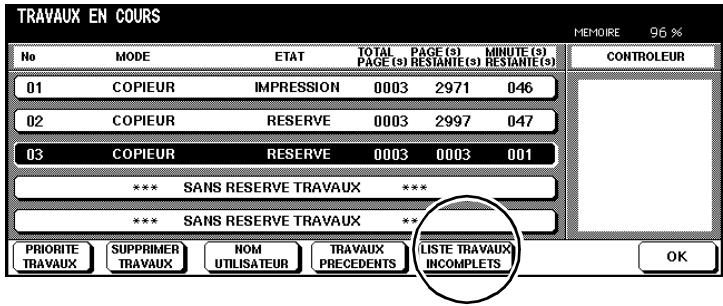

SANS RESERVE TRAVAUX +; 2 Appuyez sur la touche [LISTE TRAVAUX INCOMPLETS]. La liste des travaux incomplets s'affiche TRAVAUX INCOMPLETS ei «v _ PAS DE TRAVAIL INCOMPLET 3 Appuyez sur la touche [OK] pour revenir aux indicateurs d'état. Les indicateurs d'état s'affichent à nouveau. 4 Appuyez sur la touche [OK] pour quitter l'écran d'état. Les sélections de base sont de nouveau affichées Dis51/Di650 3-27

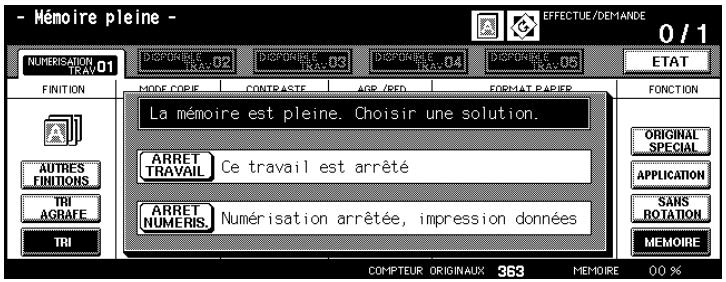

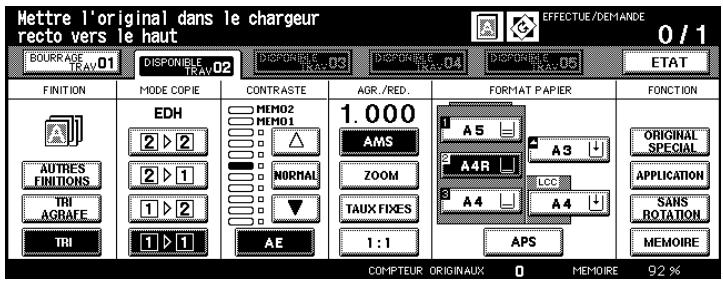

Premiers pas Interrompre la préparation d'un travail en réserve ... en cas de serrage papier En cas de serrage papier, le message Bourrage s'affiche sur le dossier de travail. Interrompez la préparation d'un travail en réserve pour éliminer le serrage papier. Mettre l'original dans le chargeur EFFECTUE DEMANDE recto vers le haut EI 0 Appuyez sur le dossier de travail contenant le message Bourrage. L'indicateur de serrage papier s'affiche. Bourrage _ Retirer feuille en suivant les_instr. “Ouvrir la porte frontale LOC “Ouvrir le convoyeur vertical et retirer le apier Eliminez le serrage papier. Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Le travail se poursuit. Appuyez sur la touche du dossier de travail dont la préparation a été interrompue Poursuivez les réglages pour la préparation du travail de réserve Dis51/Di650

Premiers pas .. 3 ... en cas de manque de papier En cas de manque de papier le message Ajouter papier clignote sur le dossier de travail Nettre l'original dans le char recto vers_le haut CHE Loin] Appuyez sur le dossier de travail avec le message Ajouter papier. Les sélections de base sont de nouveau affichées Regardez quel bac d'alimentation de papier est vide Remplir de papier le bac en question. Le message du dossier de travail passe à Impression. Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Le travail d'impression continue. Poursuivez les réglages pour la préparation du travail de réserve. Interruption non obligatoire ! Quand il y a un manque de papier vous ne devez pas obligatoirement interrompre la préparation des travaux de réserve. Dis51/Di650 3-29

Interrompre un travail de copie Interrompez un travail de copie en cours pour faire des copies dans l'intervalle. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1

CHE Vous pouvez procéder à une interruption : © quand les fonctions de base sont affichées sur l'écran tactile, e la mémoire de superposition d'images n'est pas utilisée, © pendant que le système imprime des données à partir de la mémoire, © pendant que des originaux sont lus dans la mémoire d'originaux ou © pendant que des originaux sontlus dans la mémoire d'originaux tandis qu'un travail est exécuté Quand vous appuyez sur la touche du panneau de contrôle [INTERRUPTION] l'interruption est activée une fois que les étapes de copies importantes sont terminées Entre la pression de touche etle déclenchement de l'interruption, la DEL de la touche du panneau de contrôle [IINTERRUPTION] clignote La DEL clignote : © _ jusqu'à ce qu'un jeu de copie du travail momentané soit terminé. © _ jusqu'à ce que tous les originaux placés dans l'EDH soient lus dans la mémoire © _ jusqu'à ce que tous les originaux placés dans l'EDH soient lus dans la mémoire et que le premier jeu de copies d'un travail soit terminé La DEL est allumée en continu. e L'interruption est active Q... Interruption avec temporisation ! En mode opérateur vous pouvez déterminer quand l'interruption doit être activée. Pour des informations plus détaillées, voir page 7-50. Dis51/Di650

Premiers pas .. 3 Façon de procéder Appuyez sur la touche INTERRUPTION] du panneau de contrôle. Attendez jusqu'à ce que la DEL de C) la touche du panneau de contrôle INTERRUPTION] soit allumée en continu L'interruption est active. Mettre l'orlginal dans le chargeur recto vers le haut.

Sortez les originaux du travail de copie interrompu de l'EDH ou enlevez-les de la vitre d'exposition. Mettez les nouveaux originaux. Oo dans l'EDH ou Oo sur la vitre d'exposition Modifiez le cas échéant les réglages de système. o Mode de copie: 1-1 Oo EDH: OUI

o Taux de restitution :1.000 (100%) o Module de finition :Bac principal, avec tri Qu'est-ce qui s'affiche lorsque vous appelez le Mode Contrôle ? + En mode contrôle, ce sont les réglages du travail de copie interrompu qui s'affichent. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 3-31

Premiers pas Poursuivez le travail de copie interrompu 1 Appuyez sur la touche [INTERRUPTION] du panneau de contrôle. La DEL de la touche du panneau de contrôle [INTERRUPTION] s'éteint. 2 Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Le travail de copie interrompu est poursuivi Dis51/Di650

3.8 Appeler les réglages système du dernier travail

Appelez une nouvelle fois les réglages système du dernier travail effectué pour continuer à travailler avec les mêmes réglages système. Respectez les points suivants : © Seuls les réglages du dernier travail complètement terminé peuvent être appelés. e De même, les réglages système du dernier travail peuvent également être appelés si le système a été arrêté entre-temps 1 Appuyez sur la touche [MÉMOIRE PROGRAMME] du panneau de contrôle. La mémoire programme est affichée Mémoire Programme 2 Appuyez sur la touche [RAPPEL PRE-TRAVAIL], Programnes ut isateur Choisir_le nunéro du programe

3 Appuyez sur la touche [OK]. Les sélections de base sont de nouveau affichées. Les réglages système du dernier travail effectué sont définis Dis51/Di650 3-33

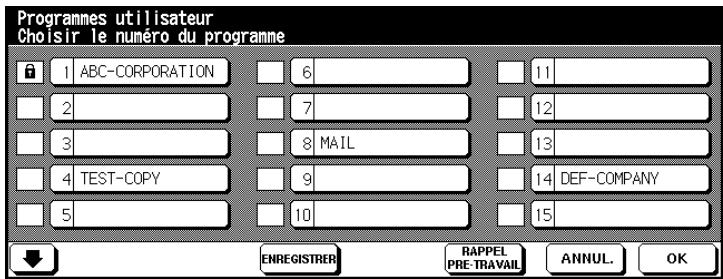

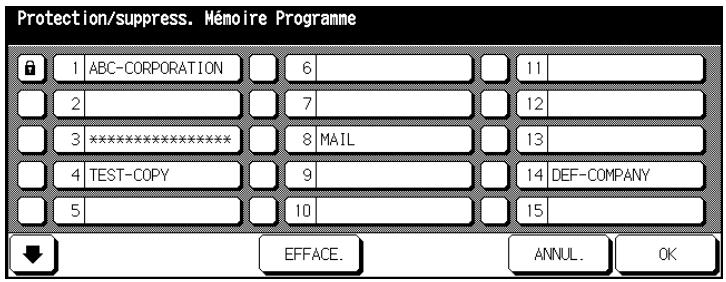

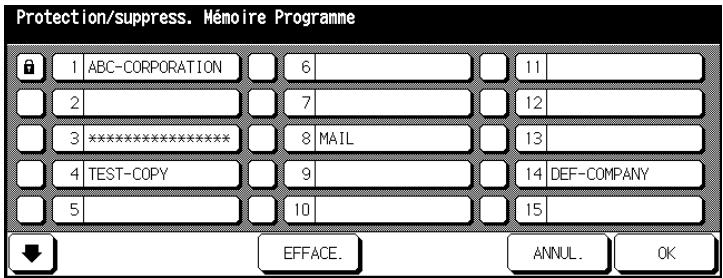

3.9 Protéger et appeler les réglages système

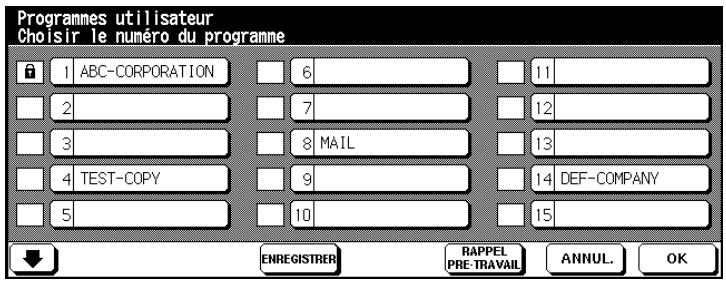

Enregistrez les réglages système pour 30 travaux différents. Si nécessaire, appelez de nouveau les réglages système. Respectez les points suivants : @e En mode opérateur, vous pouvez verrouiller des emplacements de la mémoire programme sur lesquels vous avez sauvegardé des réglages système. Pour des informations plus détaillées, voir page 7-29. e Les emplacements de mémoire programme bloqués ne peuvent être ni effacés ni écrasés e Un emplacement de mémoire programme est bloqué quand un cadenas est affiché devant le numéro de l'emplacement de mémoire. © Le verrouillage peut seulement être supprimé en mode opérateur. © Les emplacements de la mémoire programme identifiés par 16 étoiles indiquent que des réglages système ont été sauvegardés sans indication de désignation Protéger les réglages système 1 Procédez au besoin à des réglages de système. 2 Appuyez sur la touche [MÉMOIRE PROGRAMME] du panneau de Mémoire P contrôle. émoire Programme La mémoire programme est affichée. Progrannes ut | 1 Isateur Choisir_le nunéro du programe (BLte-cwnnn mn ECS nm COS Lio lucas] | ammuL. } (ok 3-34 Di551/Di650

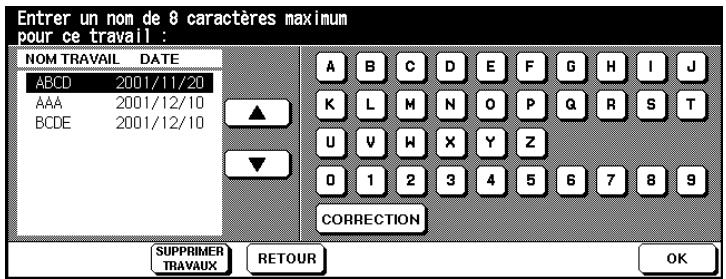

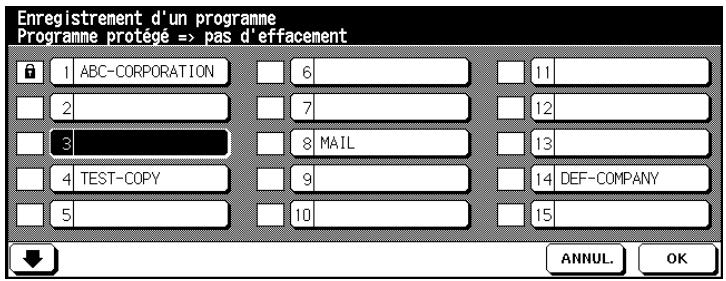

Premiers pas .. 3 3 Appuyez sur la touche [ENREGISTRER]. Une vue d'ensemble avec les réglages de système momentanés est affichée

1 Réceptacle pral 1oi AUTO Automatique Mode standard

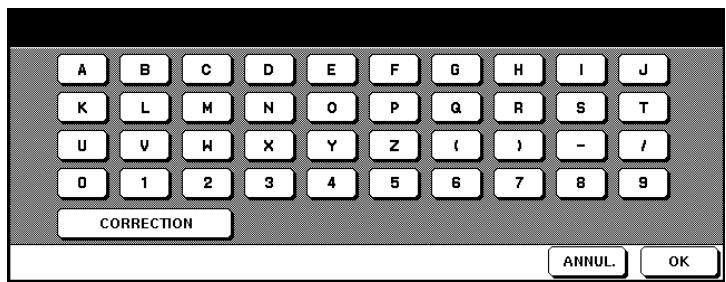

[Focnat copie ©] 44 [Dee saprer _] - fi ” ETES 4 Appuyez sur la touche [OK] pour fermer l'aperçu. La mémoire programme est affichée de nouveau. 7? Voulez-vous modifier encore une fois les réglages du système? + Appuyez sur la touche [ANNUL.]. Les sélections de base sont de nouveau affichées. Modifiez au besoin les réglages de système Reprenez la procédure de sauvegarde des réglages système depuis le début. Choisissez un emplacement mémoire libre pour sauvegarder les réglages système. L'emplacement mémoire apparaît sur fond noir. Enregistrement d'un progranme Progranne protégé => pas d'effacenent Le crern

TE | SET CDS CS Dis51/Di650 3-35

Premiers pas 6 Appuyez sur la touche [OK]. L'écran tactile affiche alors un clavier pour taper le nom des réglages système sauvegardés. CORRECTION 7 Via le clavier de l'écran tactile, entrez la désignation (16 caractères max.) 7 Vous avez entré un mauvais chiffre ? + Appuyez le cas échéant plusieurs fois sur la touche ICORRECTION] pour effacer votre saisie caractère par caractère. Entrez ensuite la désignation correcte. 8 Appuyez sur la touche [OK] pour confirmer votre saisie. La mémoire programme est affichée 7 Voulez-vous annuler le processus ? + Appuyez sur la touche [ANNUL.]pour interrompre le processus de sauvegarde 9 Appuyez sur la touche [OK] pour quitter la procédure de sauvegarde. Les sélections de base sont de nouveau affichées. Les réglages système du travail sont sauvegardés et peuvent être appelés à chaque instant. Dis51/Di650

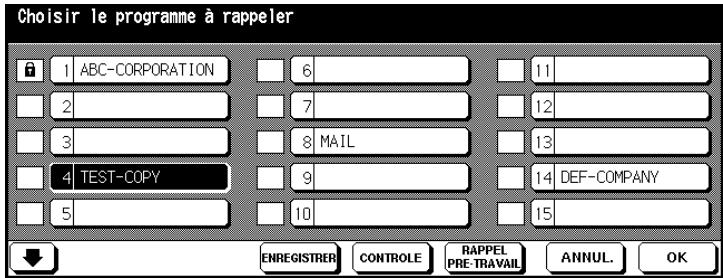

Premiers pas .. 3 Appeler les réglages du système 1 Mettez les originaux en place Appuyez sur la touche [MÉMOIRE PROGRAMME] du panneau de contrôle. Mémoire Programme La mémoire programme est affichée Programnes ut isateur Choisir_le nunéro du programe Lite cn |] mn ECS nm COS Lio 3 Choisissez un emplacement mémoire sur lequel les réglages système ont été sauvegardés. Appuyez sur la touche [ANNUL.] pour mettre un terme à la procédure. Choisir le programe à rappeler (hf cream

MERS = CCS mi _)} CS DES CRE Dis51/Di650 3-37

Premiers pas Appuyez sur la touche [CONTRÔLE] pour vérifier encore une fois les réglages système Un aperçu des réglages système actifs est affiché. Réceptacle ppal AUTO Mode stancaré Format STD Cam] Co 5 Appuyez sur la touche [OK] pour fermer l'aperçu Les sélections de base sont de nouveau affichées. 7 Voulez-vous annuler le processus ? + Appuyez sur la touche [ANNUL.]. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

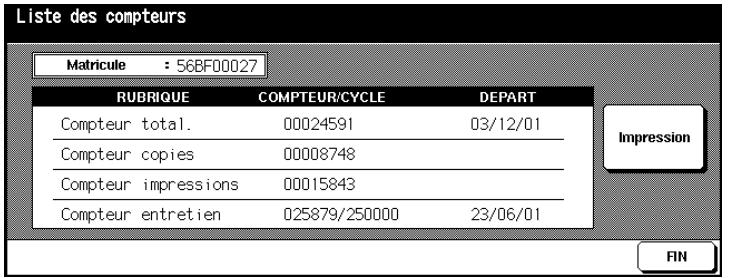

Contrôler les positions des compteurs du système Contrôlez les positions des compteurs du système. Le comptage commence avec la première mise en service du système. La date de la première mise en service est affichée sur la “liste des compteurs” sous la rubrique Départ. Afficher les positions du compteur Affichez les positions actuelles des compteurs. + Appuyez sur la touche du panneau de contrôle [UTILITAIRE]. Utilitaire La liste des compteurs est affichée Compteur total A Nombre de toutes les copies et impressions faites jusqu'à présent. Compteur copies Nombre de toutes les copies faites jusqu'à présent. Compteur impressions Nombre de toutes les impressions faites jusqu'à présent. Liste des compteurs Hatrieule 6B-U0U27 COMPTEURCYCLE DEPART Conpteur_ total 00024531 03/1201 Compteur copies D000374S Compteur impressions DUUISS43 + Effacer liste des compteurs Appuyez sur la touche [FIN] pour revenir aux fonctions de base La liste des compteurs est fermée. Les sélections de base sont de nouveau affichées. Dis51/Di650 3-39

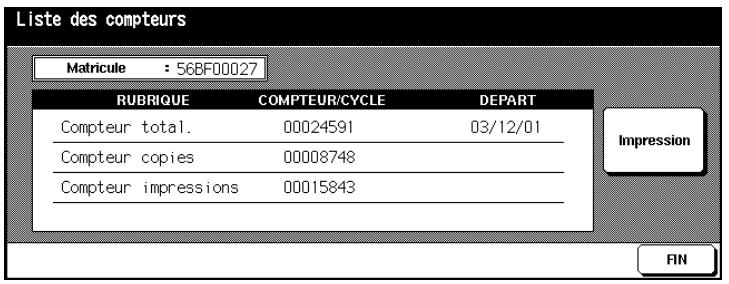

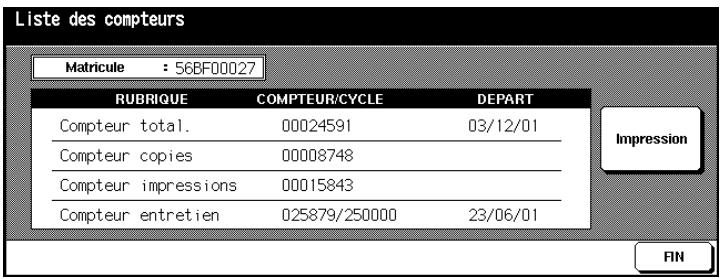

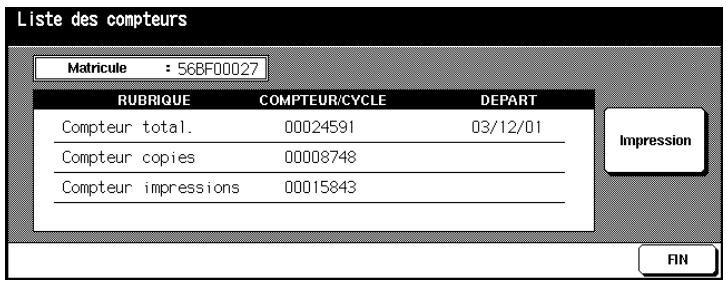

3 Premiers pas Imprimer la liste des compteurs Imprimez la liste des compteurs Appuyez sur la touche du panneau de contrôle [UTILITAIRE]. La liste des compteurs est affichée. Utilitaire

Compteur total O0024521 03/12/01 Compteur copies Dnnne748 Compteur inpressions 0001845 2 Appuyez sur la touche [MENU COMPTEUR]. Les sélections de base sont de nouveau affichées. Sélectionnez le bac d'alimentation de papier qui doit être utilisé pour la liste des compteurs 4 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer l'impression de la liste des compteurs La liste des compteurs est imprimée 3-40 Di551/Di650

3.11 Activer les fonctions d'économie d'énergie

Pendant les périodes sans copie, activez une des deux fonctions d'économie d'énergie pour réduire la consommation du système. Le système offre deux fonctions pour économiser l'énergie : e Mode économie d'énergie En mode économie d'énergie, l'unité de fixation est maintenue à un niveau bas de température pendant les périodes sans copie/ impression. e Mise en veille automatique En mode de mise en veille automatique, différentes zones du système sont mises hors tension Les deux fonctions peuvent être activées automatiquement ou manuellement. Q... Une touche et deux fonctions L'activation manuelle des fonctions d'économie d'énergie se fait via la touche de contrôle [ÉCONOMIE D'ÉNERGIE ] du panneau de contrôle. La touche du panneau de contrôle peut au choix être utilisée pour activer le mode d'économie d'énergie ou de mise en veille automatique. Vous pouvez déterminer dans le mode opérateur quelle fonction d'économie d'énergie. Pour des informations plus détaillées, voir page 7-50. Dis51/Di650 3-41

Premiers pas Activer le mode économie d'énergie Activez le mode économie d'énergie automatiquement ou manuellement.

DANGER Danger de choc électrique en cas de manipulation non conforme Même quand le mode économie d'énergie est activé, le système estsous haute tension + Respectez toutes les mesures de sécurité mentionnées dans ce manuel d'utilisation concernant les composants haute tension. Activation automatique L'activation automatique se fait via le mode opérateur. Déterminez dans le mode opérateur au bout de combien de minutes après la dernière activité de système le mode de veille doit automatiquement être activé. Pour des informations plus détaillées, voir page 7-49 Paramètres initiaux du système : 15 minutes Activation manuelle : : L'activation manuelle se fait via la touche [ÉCONOMIE D'ÉNERGIE]du panneau de contrôle. 1 Appuyez sur la touche [ÉCONOMIE D'ÉNERGIE] du panneau de contrôle. Un champ de dialogue est affiché Fonction économie d'énergie 2 Appuyez sur la touche [OUI] pour OUINON ? exécuter le mode de veille. La DEL de la touche du panneau de Mode é ie dé 5 contrôle ÉCONOMIE D'ÉNERGIE] | {nauer avec nimporte Quel s'allume. L'affichage de l'écran nnurer avec n'importe quelle ñ touche tactile disparaît. Un message est 1277] affiché sur l'écran tactile. + Quitter le mode économie d'énergie Appuyez sur une touche quelconque du panneau de contrôle pour mettre fin au mode. 3-42 Dis51/Di650

Premiers pas .. 3 Activer la mise en veille automatique Activez la mise en veille automatique en mode automatique ou manuel. Activation automatique L'activation automatique se fait via le mode opérateur. Déterminez dans le mode opérateur au bout de combien de minutes après la dernière activité de système le système doit automatiquement être éteint. Pour des informations plus détaillées, voir page 7-49. Paramètres initiaux du système : 90 minutes Activation manuelle } } L'activation manuelle se fait via la touche [ÉCONOMIE D'ÉNERGIE]du panneau de contrôle. Appuyez sur la touche [ÉCONOMIE D'ÉNERGIE] du panneau de contrôle. Un champ de dialogue est affiché. OUI/NON ? 2 Appuyez sur la touche [OUI] pour exécuter le mode de veille En cas de mise en veille activée, la DEL de la touche du panneau de contrôle [ÉCONOMIE D'ÉNERGIE] s'allume. L'affichage de l'écran tactile est arrêté + Désactiver la mise en veille automatique } Appuyez sur la touche du panneau de contrôle [ÉCONOMIE D'ÉNERGIE] pour mettre fin au mode Dis51/Di650 3-43

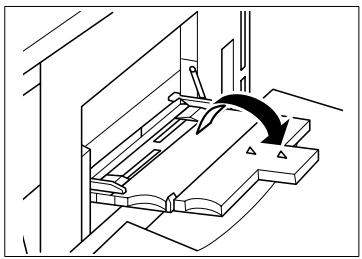

Dans l'introduction manuelle, vous pouvez placer jusqu'à 100 feuilles de papier de 60 à 90 g/m? ou une feuille de 1 g/m? ou une feuille de 170 g/m?. Tenez compte de ce qui suit ! + Formats de A3,B4,F4, A4R, A4, B5R, B5, ASR, A5, B6R, AG6R, papier : 11"x17", 8.5"x11" Max. :314 mm x459 mm Min. : 100 mm x 148 mm + Epaisseurs de 50 à 170 g/m? papier + Capacité de Papier ordinaire max. 100 feuilles (80g/m2) chargement : Papiers spéciaux, transparents pour rétroprojecteur max. 1 feuille Placer le papier sur le plateau de l'introduction manuelle 1 Ouvrez l'introduction manuelle, située sur le côté droit du système. 2 Pour les grands formats, tirez l'extension du plateau d'introduction manuelle 3 Poussez le papier tout contre la fente d'introduction du passe-copie. O Papiers dédiés, transparents : max. 1 feuille Oo Autres: max. 100 feuilles (80 g/m?) 4 Ajustez les guides en fonction du format du papier. Dis51/Di650

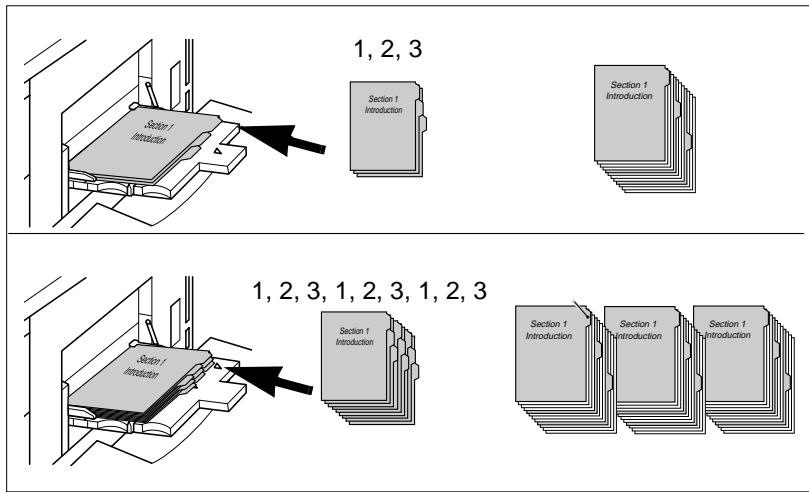

Premiers pas .. 3 Utiliser des papiers à onglet Si vous utilisez l'introduction manuelle pour imprimer des papiers à onglet, vous devez respecter les points suivants : e Assurez-vous que sous ‘Type de papier” pour l'introduction manuelle “Onglet” est paramétré. P our des informations plus détaillées, voir page 4-61 © Placez les intercalaires à onglet dans l'introduction manuelle en veillant à ce que les onglets soient situés sur le coin arrière droit. e Assurez-vous que le ler onglet est en haut. Les onglets suivants doivent être en-dessous et dans l'ordre correct. Exemples : Dis51/Di650 3-45

3.13 Utiliser la fonction d'aide

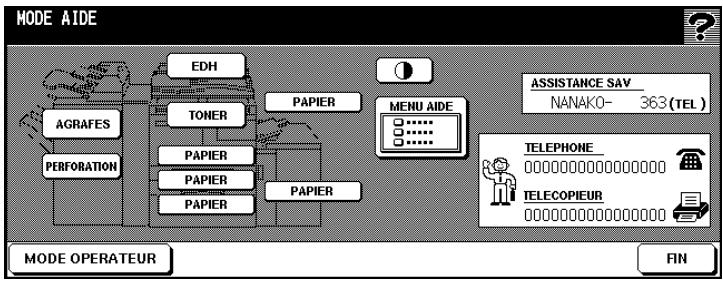

Le système est équipé d'une fonction d'aide. Vous pouvez lancer la fonction d'aide à partir de chaque affichage de l'écran tactile sauf la mémoire programme et le mode opérateur. La fonction d'aide propose deux options : © Ouverture de l'aide quand les fonctions de base sont affichées : L'aperçu de la fonction d'aide est affichée. Vous pouvez choisir une rubrique d'aide et afficher le texte d'aide correspondant. e Ouverture de l'aide quand les fonctions de base ne sont pas affichées : Ici s'affiche un texte d'aide spécial correspondant à la page sur laquelle vous vous trouvez à ce moment MODE AIDE TELEPHONE oo00co0000000000 Æà TELECOPIEUR

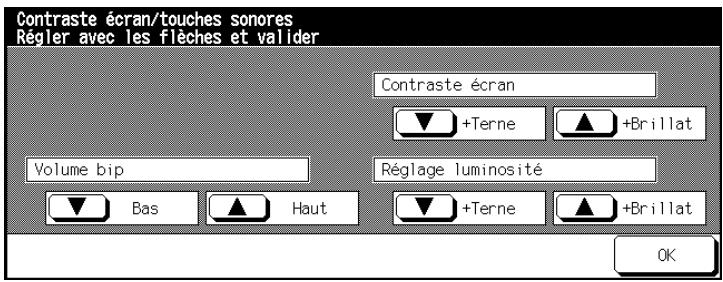

L'aperçu de la fonction d'aide: @e une touche de réglage du contraste de l'écran tactile, e l'affichage des heures du programmateur hebdo, © _ l'affichage du numéro d'appel d'un responsable du système,

l'affichage des numéros de téléphone et du télécopieur du service après-vente, menu aide avec des informations sur sept thèmes d'aide différents, des touches pour l'appel de notice pas-à-pas pour neufthèmes d'aide différents, @e une touche pour l'appel du mode opérateur 3-46 Di551/Di650

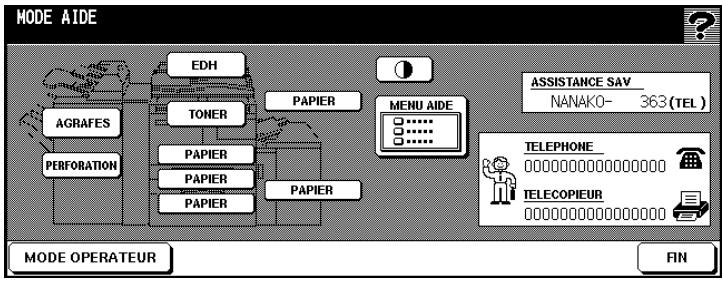

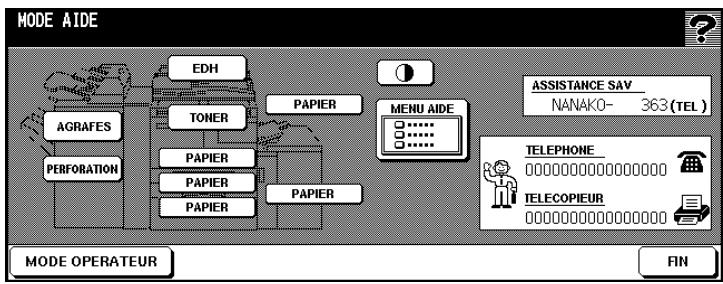

Premiers pas .. 3 Appeler l'aperçu de la fonction d'aide Appelez l'aperçu de la fonction d'aide. 1 Assurez-vous que l'écran de base est affiché sur l'écran tactile 2 Appuyez sur la touche du panneau d trôle [AIDE : e contrôle [, ] Aide L'aperçu de la fonction d'aide est affiché A MODE AIDE ASSISTANCE SAV mr | NANAKO— 363çren )

3 Choisissez une des fonctions d'aide. O Agrafes Rajouter des agrafes © Perforation Vider bac à déchets O EDH Placer les originaux dans l'EDH O Papier Rajouter du papier dans un bac d'alimentation Oo Toner Rajouter toner Oo Menu aide Aide pour sept différentes rubriques 4 Appuyez sur la touche [FIN] pour quitter à nouveau la fonction d'aide Les sélections de base sont de nouveau affichées Dis51/Di650 3-47

3 Premiers pas Appeler l'aide relative à un événement spécifique Affichez des informations relatives à un événement que vous êtes en train d'effectuer. Cette fonction n'est pas disponible quand les fonctions de base ne sont pas affichées sur l'écran tactile. Appuyez sur la touche du panneau de contrôle [AIDE]. Un texte d'aide s'affiche avec des informations sur l'écran que vous A Aide venez de quitter. 2 Lisez le texte d'aide 3 Appuyez sur la touche [FIN] pour quitter à nouveau la fonction d'aide L'écran à partir duquel vous avez appelé la fonction d'aide s'affiche de nouveau 3-48 Di551/Di650

3.14 Utilisation de la fonction Signet

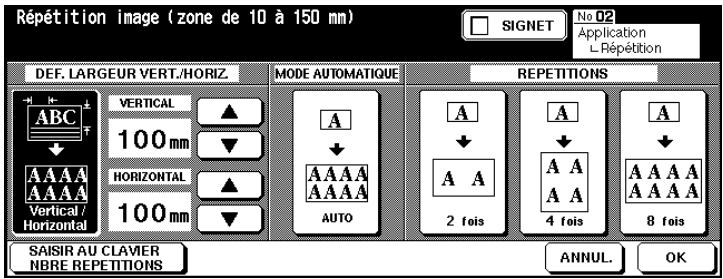

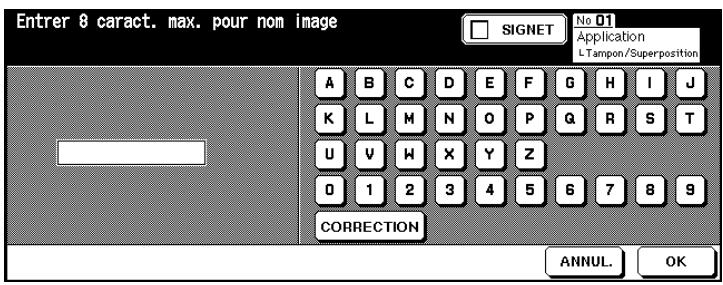

La fonction Signet vous permet de repérer une page dans la zone des “Applications”. Si vous appuyez sur la touche IMODE/CONTRÔLE] du panneau de contrôle pour accéder au mode contrôle, la 2ème page “Mode d'application”s'affiche automatiquementen premier. À partir de cet écran, vous pouvez accéder directement à la page repérée, p. ex. pour procéder à des réglages individuels Sélectionner le tye de couverture et/ou d'intercalaire puis valider Pour des informations plus détaillées sur le Mode Contrôle, voir page 3-15 Dis51/Di650 3-49

Premiers pas Di551/Di650

Fonctions de base 4 BEC 4 Fonctions de base

4.1 Mise au point de la finition

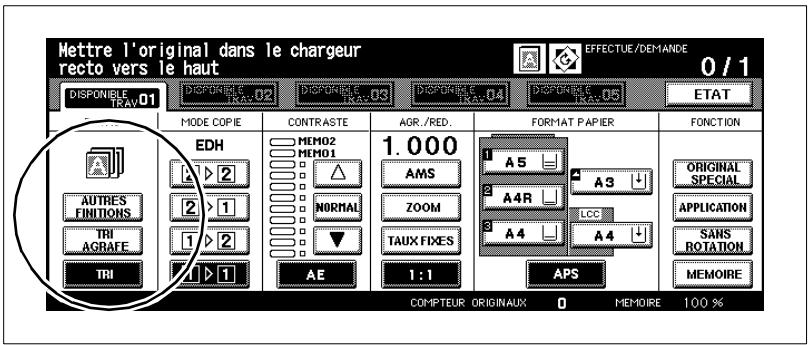

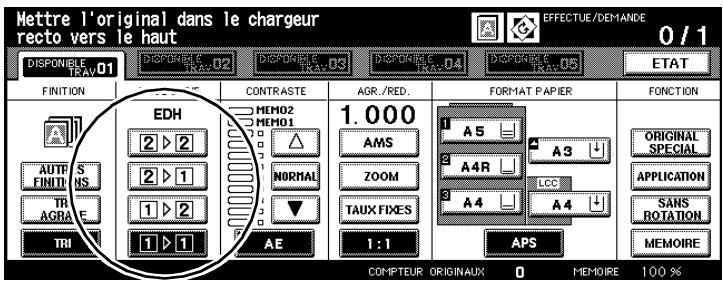

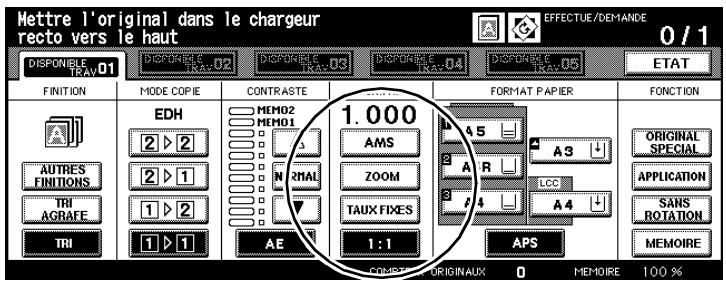

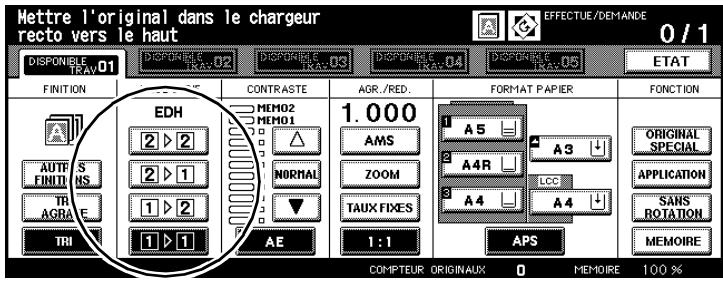

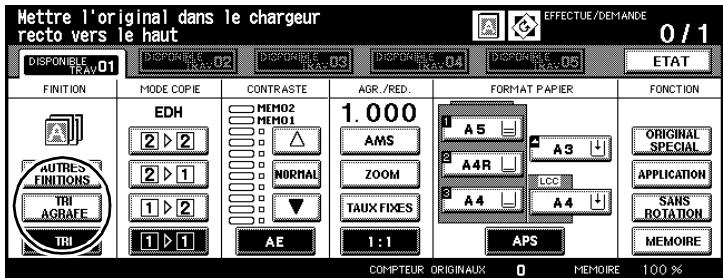

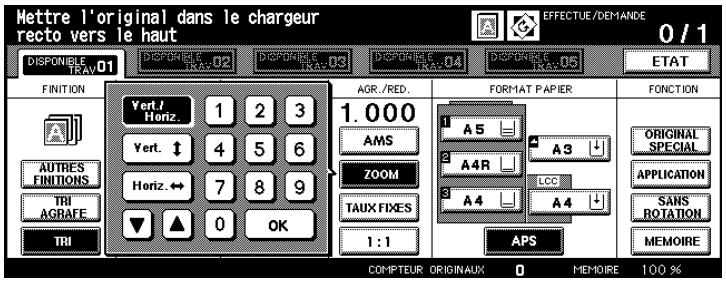

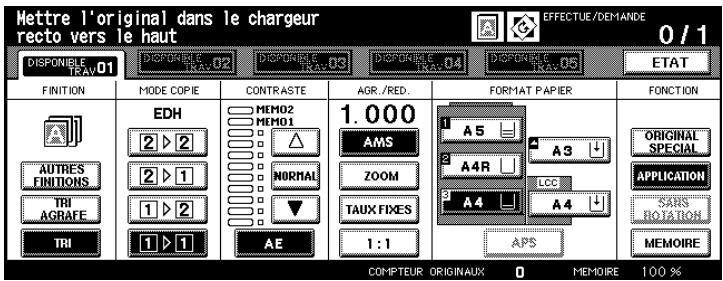

Déterminez la finition de vos copies Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 EDH Selon l'équipement de votre système plusieurs possibilités de finition sont à votre disposition. Le système peut être équipé : © d'un module de finition FN-113 (option) © d'un module de finition FN-6 (option) © de l'unité de perforation PK-2 (option) © de l'unité de perforation PK-5 (option) © de l'unité de perforation/pliage en Z ZK-2 (option) e avec l'unité d'insertion B (option du module de finition FN-6) e sans module de finition ATTENTION Endommagement du système par des influences extérieures ! Pendant la sortie, le bac principal du module de finition s'abaisse D'éventuels objets placés sous le bac principal peuvent l'endommager. + Ne posez pas d'objets sous le bac principal du module de finition Dis51/Di650 4-1

Fonctions de base Q... Ne pas dépasser la limite de capacité de réception des plateaux ! Ne pas dépasser la capacité de réception des plateaux de finition sous peine de provoquer un serrage papier. Dans le cas d'une tâche volumineuse, nous vous conseillons de vider les plateaux au fur et à mesure pour éviter de dépasser la capacité de réception.

Fonctions de base Non tri - Sortie dans le bac principal (uniquement avec module de finition FN-113/FN-6) Ne triez pas vos copies. Les jeux de copies sortent recto vers le bas et sans décalage.

Façon de procéder Dans les fonctions de base, appuyez sur la touche [TRI] pour désactiver la fonction. La touche apparaît sur fond blanc. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH CRM La) Ce]

Procédez au besoin à des réglages de système Entrez le nombre de copies en utilisant le pavé numérique. Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650

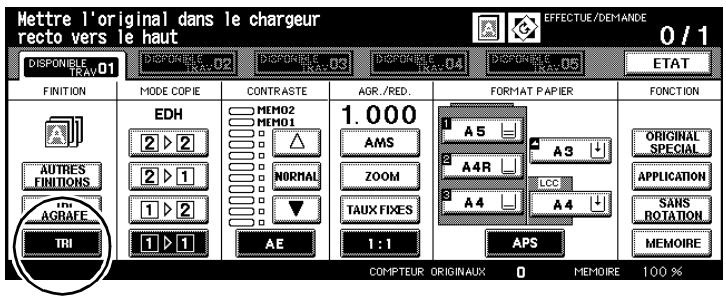

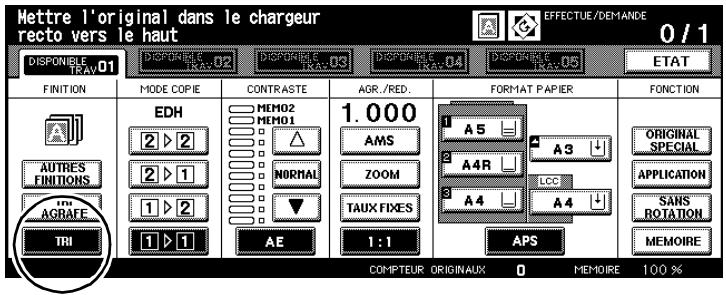

4 Fonctions de base Tri- Sortie dans le bac principal (uniquement avec module de finition FN-113/FN-6) Faites trier vos copies. Les jeux de copies sortent recto vers le bas et décalés de 30 mm. 30mm Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Document sur la vitre d'exposition (uniquement possible avec insertion image, copie de livre ou en cas d'utilisation de la mémoire originaux), pliage, agrafage & pliage, pliage en 3 + Applications : Transparents 4-4 Di551/Di650

Fonctions de base 4 Façon de procéder Dans les fonctions de base, appuyez sur la touche [TRI]. La touche apparaît sur fond noir. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH

CES [anse] Procédez au besoin à des réglages de système Entrez le nombre de copies en utilisant le pavé numérique. Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 45

4 Fonctions de base Agrafage - Sortie dans le bac principal (uniquement avec module de finition FN-113 ou FN-6 et unité de perforation PK-2/PK-5) Faites trier et agrafer vos copies. Vous pouvez faire placer une ou deux agrafes, positionnées différemment. Les jeux de copies agrafés sortent, côté recto vers le bas et décalés de 30 mm. Tenez compte de ce qui suit ! + Capacité d'agrafage : 50 feuilles max. (80 g/m? ) ou bloc de papier d'épaisseur max. 5 mm + Positions 1 agrafe (oblique), 1 agrafe (parallèle), 2 agrafes d'agrafage : (parallèles) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Document sur la vitre d'exposition (uniquement possible avec insertion image, copie de livre ou en cas d'utilisation de la mémoire originaux), Pliage, Agrafage & Pliage, Pliage en 3 + Applications : Transparents 4-6 Di551/Di650

Fonctions de base 4 Façon de procéder Dans les fonctions de base, appuyez sur la touche [TRI/AGRAFE]. La touche apparaît sur fond noir. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH CRM La) Ce]

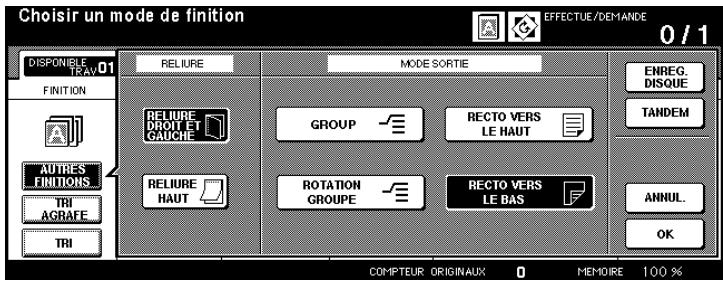

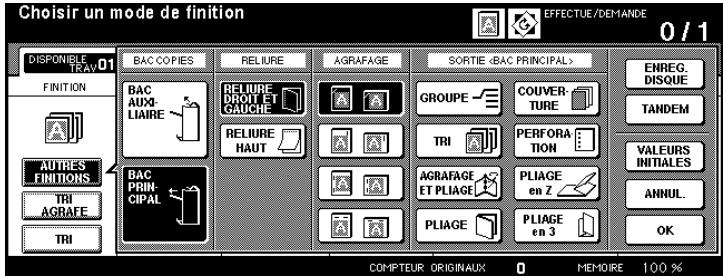

Appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées. Ghoisir un mode de finition EG" mn 0 ue dou es La ST || Choisissez un réglage agrafe et le type de reliure. ! 7, Rel F CN }+oee F ES a 1 gauche 2), 5 [A E ] ty A I ! 7. Reliure Ë JE CAL AE ] + Haut La 3) 3

Fonctions de base 4 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. 5 Procédez au besoin à des réglages de système. 6 Entrez le nombre de copies en utilisant le pavé numérique 7 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression

Fonctions de base Groupe - Sortie dans le bac principal (uniquement avec module de finition FN-113/FN-6) Faites grouper vos copies. Les jeux de copies sortent recto vers le bas et décalés de 30 mm. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: 1-2 et 2-2 avec pose sur la vitre d'exposition (sauf avec mémoire originaux), Copie test, Pliage, Agrafage & Pliage, Pliage en 3 + Applications : Intercalaire/couverture, Chapitre, Mise en page, Livret, Transparents, Insertion image, Répétition d'images Dis51/Di650 4-9

Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de GI" "0/1

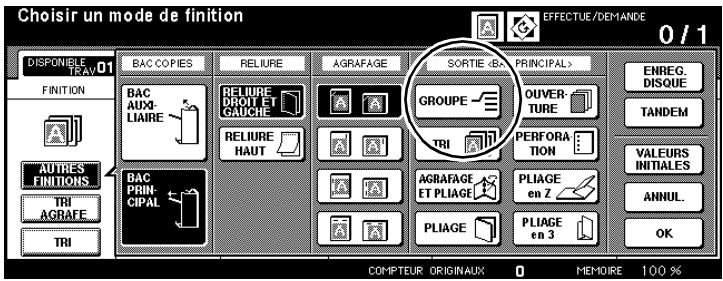

2 Appuyez sur la touche [GROUPE]. La touche apparaît sur fond noir. 3 Confirmez votre sélection avec la touche [OK]. Les sélections de base sont de nouveau affichées. 4 Procédez au besoin à des réglages de système. 5 Entrez le nombre de copies en utilisant le pavé numérique 6 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

Fonctions de base 4 Sortie dans le bac auxiliaire (uniquement avec module de finition FN-113/FN-6) En plus du bac principal, le module de finition FN-6 dispose d'un deuxième bac (auxiliaire). Le bac auxiliaire supporte les quatre fonctions de finition suivantes

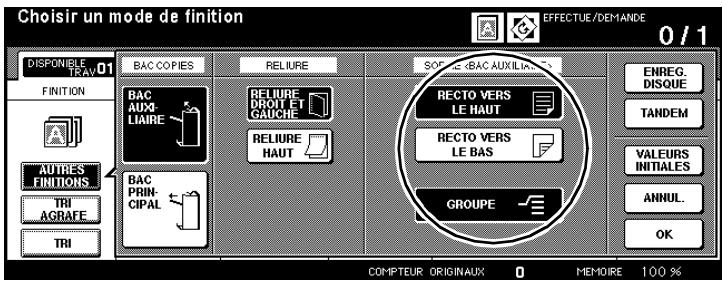

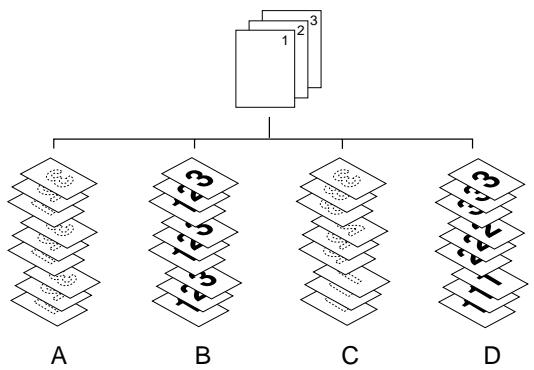

A B (a D Réf. Fonctions Non tri (finition recto vers le bas) Non tri (finition recto vers le haut) Groupe (finition recto vers le bas) ololol» Groupe (finition recto vers le haut) Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : avec la fonction Groupe + Fonctions de base : 1-2 ou 2-2 avec pose sur la vitre d'exposition (sauf avec mémoire originaux), Copie test, Pliage, Agrafage & Pliage, Pliage en 3, Perforation, Insérer page de couverture + Applications : Intercalaire/couverture, Chapitre, Mise en page, Livret, Transparents, Insertion image, Répétition d'images lors de la finition avec recto vers le bas + Fonctions de base : 1-2 ou 2-2 avec pose sur vitre d'exposition, Pliage, Agrafage & pliage, P liage en 3, Perforation, Insérer page de couverture Dis51/Di650 4-11

Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de 2 Sous Sortie appuyez sur la touche [BAC AUXILIAIRE] La touche apparaît sur fond noir. Une fenêtre de dialogue s'ouvre Ghoisir un mode de 3 Sélectionnez le mode de finition pour le bac auxiliaire. oO Non Tri (Sortie avec recto vers le bas)

Oo Non Tri (Sortie avec recto vers le haut)

IRECTO VERS LE HAUT]

O Groupe (Sortie avec recto vers le bas) IRECTO VERS LE BAS]et [GROUPE] O Groupe (Sortie avec recto vers le haut) IRECTO VERS LE HAUT]et [GROUPE] Dis51/Di650

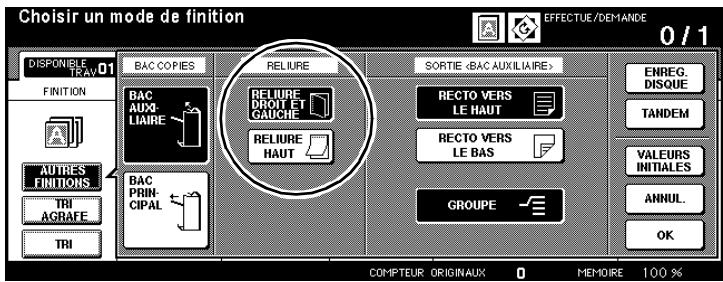

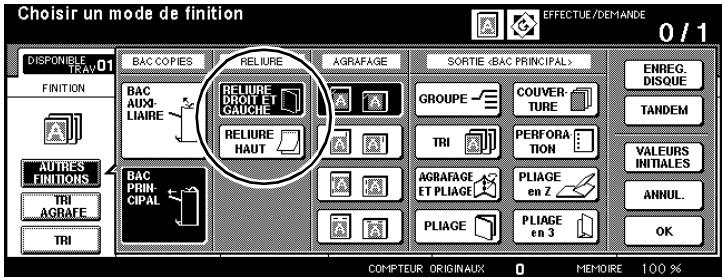

Fonctions de base 4 uniquement si nécessaire Choisissez le type de reliure si vous réalisez des copies recto/verso.

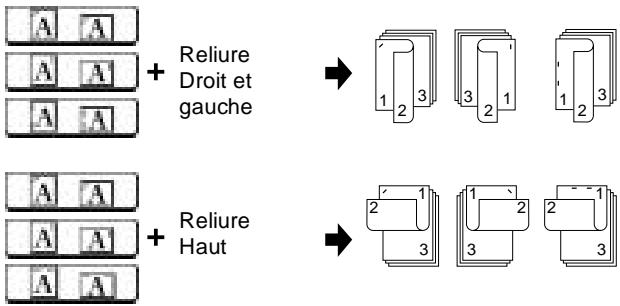

ECO VERS NES Reliure & droite et gauche Reliure Fr 3 Haut Le C J

5 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées 6 Procédez au besoin à des réglages de système 7 Entrez le nombre de copies en utilisant le pavé numérique. 8 Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-13

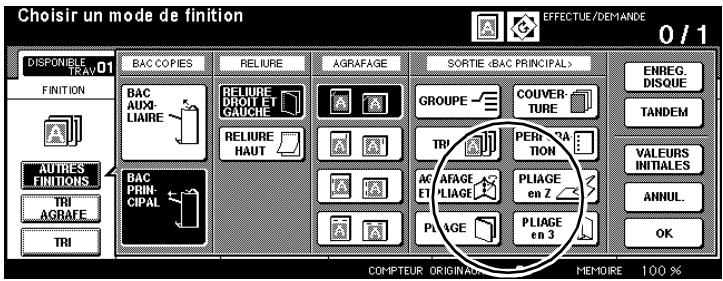

Fonctions de base Pliage, Agrafage & pliage (uniquement avec module de finition FN-6) Quand la fonction “Pliage” est activée, les copies sont pliées au milieu. Quand la fonction “Agrafage & pliage” est activée, les copies sont piquées à cheval à l'aide de deux agrafes, puis pliées au milieu. Les exemplaires terminés sont dirigés vers la sortie livret. Pour des informations détaillées concernant la confection de livrets, voir page 5-13

Originaux recto-verso ou originaux très foncés ? Si vous copiez des originaux recto-verso, vous désactivez la fonction “Livret” automatiquement activée dans les paramètres d'application. Si vous copiez des originaux très foncés ou utilisez la fonction “Inversion de polarité”, le pliage peut se décaler un peu Dis51/Di650

Fonctions de base 4 Tenez compte de ce qui suit ! Pliage : max. 3 feuilles (80 g/m?) Agrafage & Pliage : 20 feuilles max. (80 g/m2) 19 feuilles max. (quand la couverture est plus épaisse) Formats de papier: A3, B4, A4R, 11"x17", 8.5"x14", 8.5"x11"R + Epaisseur : 60 à 90 g/m? (80 g/m? est recommandé) + Capacité de + A3,B4, 11'x17", 8.5"X14" (100 feuilles max.) réception Pliage : 33 jeux à 3 feuilles pliées Sortie Livrets : Agrafage & pliage : 20 jeux à 5 feuilles pliées 5 jeux à 20 feuilles pliées + A4R, 8.5"x11"R (75 feuilles max.) Pliage : 25 jeux à 3 feuilles pliées Agrafage & pliage : 15 jeux à 5 feuilles pliées Vous ne pouvez pas combiner avec ces fonctions : avec fonction de livrets activée + Fonctions de base: 1-1, 2-1, APS, Tri, Agrafage, Groupe, Rotation Tri, Rotation Groupe, Sortie bac auxiliaire, Pliage en 3, Perforation + Original spécial : Mode standard, impression pleine page pour formats spéciaux, papiers à onglet + Applications : Intercalaire/couverture, Mise en page, Transparents, Programmer travail, Cadrage original, Inversion de polarité, Répétition d'image avec fonction de livrets désactivée + Fonctions de base: Tri, Agrafage, Groupe, Rotation tr, Rotation groupe, Sortie bac auxiliaire, Pliage en 3, Perforation + Original spécial : Transparent, Inversion de polarité Q... Ne pas dépasser la limite de capacité de réception des plateaux ! Ne pas dépasser la capacité de réception des plateaux de finition sous peine de provoquer un serrage papier. Dans le cas d'une tâche volumineuse, nous vous conseillons de vider les plateaux au fur et à mesure Dis51/Di650 4-15

Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de

2 Appuyez sur la touche [BAC PRINCIPAL]. La touche apparaît sur fond noir. 3 Sélectionnez le mode de finition. O uniquement pliage [IPLIAGE] O agrafer puis plier IAGRAFAGE & PLIAGE] 4 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. 5 Procédez au besoin à des réglages de système. 6 Entrez le nombre de copies en utilisant le pavé numérique 7 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition (seulement en utilisant la mémoire d'originaux) Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

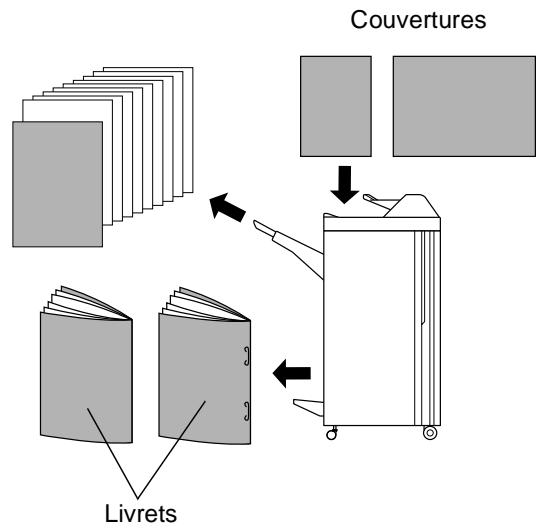

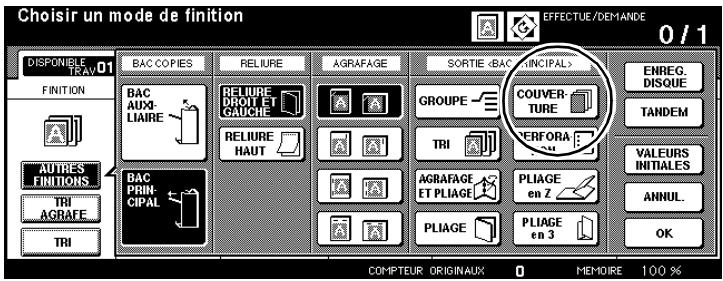

Fonctions de base 4 Ajouter couverture/dos (uniquement avec module de finition FN-6 et unité d'insertion B) Cette fonction est uniquement disponible si votre module de finition FN-6 est équipé d'une unité d'insertion B en option Pour des informations détaillées concernant la confection de livrets, voir page 5-13 Couvertures

Livrets Tenez compte de ce qui s: + Formats de papier: + Insertion supérieure : A4, AR, B5, B5R, A5R, 8.5"X1'R, 8.5"XI1'R, 5.5"XB.5"R +_ Insertion inférieure : A3, B4, A4, AGR, B5, B5R, A5R, 11"X17", 8.5"X14", 8.5"x11", 8.5"X1'R, 5.5"X8.5"R + Capacité max. par 200 feuilles max. (papier 200 g/m2) ou pile de papier de bac d'insertion : 30 mm d'épaisseur. Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : … Sortie dans bac supérieur, perforation avec unité de perforation PK-2, + Applications : Jeu de transparents, fonction page de couverture avec intercalaire/couverture et livret Dis51/Di650 4-17

Fonctions de base Façon de procéder Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de Appuyez sur la touche [BAC PRINCIPAL]. La touche apparaît sur fond noir. Appuyez sur la touche [COUVERTURE ] et sélectionnez le mode de finition. Oo Position page de couverture

[COUVERTURE], [COUVERTURE +DOSJ], [DOS]

Oo Bac pages de couverture

[BAC SUPÉRIEUR], [BAC INFÉRIEUR]

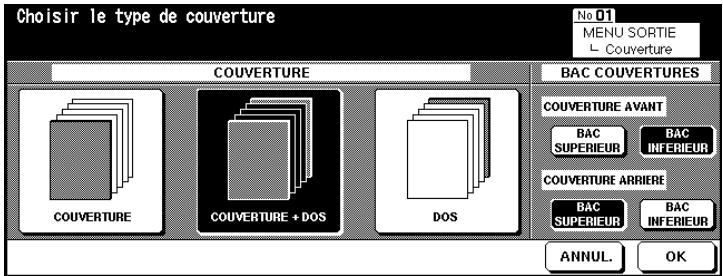

Choisir le type de couverture ET VENU SORTE 1 Couvotre Bac ÉD) | remeun

Confirmez votre sélection avec la touche [OK]. Les définitions de sortie sont de nouveau affichées. Dis51/Di650

Fonctions de base 4 5 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées 6 Procédez au besoin à des réglages du système et entrez le nombre de copies 7 Placez le papier pour la feuille de couverture etou le dos dans l'unité d'insertion. Bac Bac supérieur inférieur Si le papier mis en place ne correspond pas aux dimensions du papier, un message est affiché.

Message : NQ =] Veuillez insérer les pages de NS Tr:

couverture dans l'unité SES d'insertion RER Veuillez utiliser le même format pour la page de couverture et le papier 8 Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Q... Imprimer au préalable le papier du bac d'insertion ! Le papier alimenté à partir du bac d'insertion ne passe pas par le module de finition. Le papier ne peut donc pas être imprimé pendant le même cycle de travail. Dis51/Di650 4-19

4 Fonctions de base Perforation (uniquement avec module de finition FN-113 ou FN-6 avec unité de perforation PK-2/PK-5 ou avec unité de perforation/pliage en Z ZK-2) Faites perforer vos copies terminées. Quand vous utilisez la commutation automatique des bacs d'alimentation, il se peut que, lors d'un changement de bac, la perforation se fasse du mauvais côté. Dans ce cas, désactivez le basculement automatique des bacs d'alimentation. Perforation Q... L'unité de perforation/pliage en Z est prioritaire ! Si votre système est simultanément équipé de l'unité de perforation PK-2/PK-3 et de l'unité de perforation/pliage en Z ZK-2, c'est la fonction de perforation de l'unité ZK-2 qui sera utilisée 4-20 Di551/Di650

Fonctions de base 4 Tenez compte de ce qui suit ! + Formats de papier: A3,B4,F4, A4,B5 + Nombre de trous : 4 trous + Diamètre du trou : 6,5 mm +0,5mm + Intervalle des trous : 80 mm +0,5mm + Epaisseur : {papier 80 g/m? recommandé) Papier ordinaire/recyclé : 60 à 90 g/m? Papier fin : 50 à 59 g/m? Papier épais : 91 bis 170 g/m? Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Document sur la vitre d'exposition (uniquement avec mémoire originaux), Pliage, Agrafage & pliage, Pliage en 3 sortie bac auxiliaire, Insérer page de couverture + Original spécial : Format universel (A4R, B5R, A5, A5R mixte et/ou APS), formats spéciaux + Applications : Transparents Ces fonctions ne vous permettent pas de combiner si vous utilisez l'unité de perforation PK-2 : + Fonctions de base: Insérer page de couverture + Original spécial : Format universel (A4R, B5R, A5, A5R mixte et/ou APS) + Applications : Intercalaire/couverture, intercalaire avec copie pour chapitre, couverture pour livret, programmer travail Dis51/Di650 4-21

4 Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de 2 Appuyez sur la touche [BAC PRINCIPAL]. La touche apparaît sur fond noir. 3 Appuyez sur la touche [PERFORATION]. La fenêtre de sélection de la position des trous s'affiche. Ghoisir un mode de

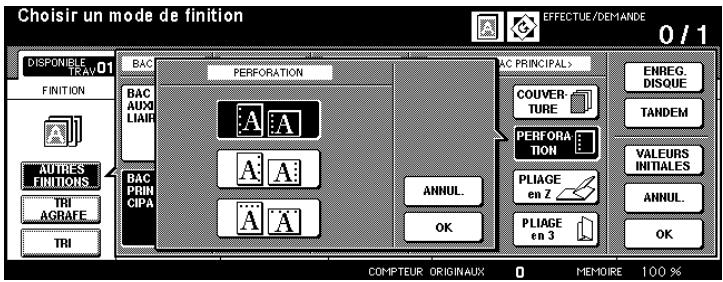

Sélectionnez un mode de perforation. Confirmez votre sélection en appuyant sur la touche [OK]. Les définitions de sortie sont de nouveau affichées. 5 Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 6 Procédez au besoin à des réglages de système. 4-22 Di551/Di650

Fonctions de base 4 7 Entrez le nombre de copies en utilisant le pavé numérique. 8 Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition (seulement en utilisant la mémoire d'originaux) Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-23

Fonctions de base Pliage en Z (uniquement avec module de finition FN-6 et unité de perforation/pliage enZZK-2) Dotez vos copies d'un pliage en Z. Si vous combinez le pliage en Z avec l'une des sorties de finition du bac principal, la copie est imprimée sur du papier A3/B4 et sortie par le bac principal. Si vous combinez Format Universel avec le Pliage en Z, il ne faut pas traiter les formats A3 et B4 ensemble. Le pliage en Z- pourrait ne pas s'effectuer proprement. Les papiers spéciaux ne peuvent pas être dotés d'un pliage en Z. Cela entraînerait une panne système Pliage en Z Pliage en Z + Agrafage + APS avec format universel Tenez compte de ce qui suit ! + Formats de papier: A3, B4 tous les autres formats sontimprimés sans pliage en Z ou avec un pliage double + Epaisseur : Papier ordinaire/recyclé : 60 à 80 g/m? + Largeur de pli: 209 mm ou moins pour A3 181 mm ou moins pour B4 {mesurés depuis le bord du papier jusqu'au premier pli) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Document sur la vitre d'exposition (uniquement avec mémoire originaux) Agrafage pour B4, Sortie bac supérieur, Pliage, Agrafage & pliage, Massicot, mode tandem, + Applications : Transparents Dis51/Di650

Fonctions de base Tenez compte de ce qui s: Capacité pour les formats universels avec pliage en Z, Agrafage et APS Capacité par jeu agrafé Capacité d'accueil du bac Pliage en Z Feuilles uniques principal 1 feuille 1-40 feuilles 20 jeux agrafés 2 feuilles 0-30 feuilles 10 jeux agrafés 3 feuilles 0-20 feuilles 4 jeux agrafés 4 feuilles 0-10 feuilles 3 jeux agrafés 5 feuilles 0 2 jeux agrafés 6 feuilles et plus Impossible de combiner Pliage en Z et Agrafage Dis51/Di650 4-25

Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de 2 Appuyez sur la touche [BAC PRINCIPAL]. La touche apparaît sur fond noir. 3 Appuyez sur la touche [PLIAGE EN Z]. La touche apparaît sur fond noir. La fonction est activée. 4 Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 5 Procédez au besoin à des réglages de système. 6 Entrez le nombre de copies en utilisant le pavé numérique 7 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition (seulement en utilisant la mémoire d'originaux) 8 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

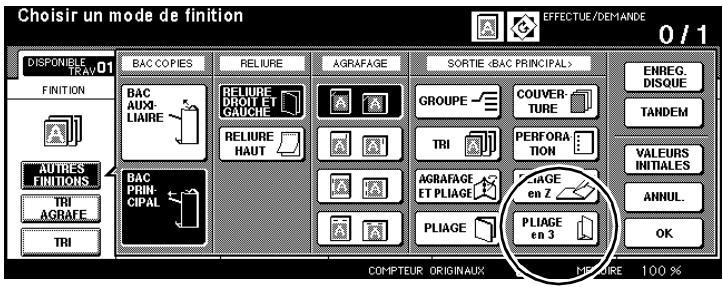

Fonctions de base 4 Pliage en 3 {uniquement avec module de finition FN-6) Imprimez vos copies avec deux plis. La sortie des copies pliées se fait par la sortie dédiée aux livrets

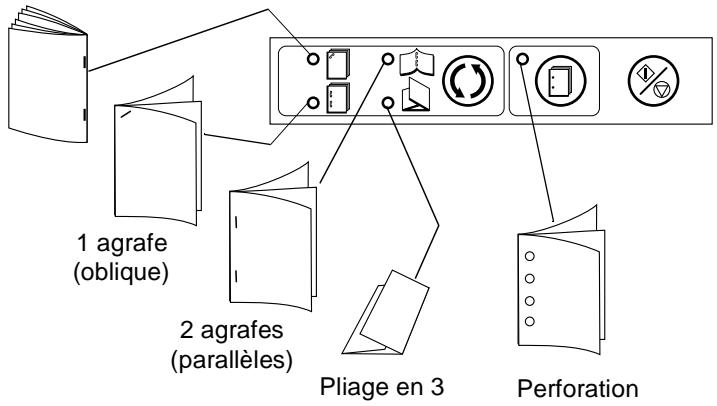

Tenez compte de ce qui suit ! + Formats de papier: A4R, 8.5"x11"R + Pliage en 3: max. 3 feuilles (80 g/m2) + Epaisseur : Papier ordinaire/recyclé : 60 à 80 g/m? + Capacité de max. 50 feuilles (pliées en 3) réception Sortie livrets : Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: Tri, Groupe, Agrafage, Pliage, Agrafage & pliage, Perforation, Sortie bac auxiliaire + Applications : Intercalaire transparent, copie livre, programmer travail, inversion de polarité Dis51/Di650 4-27

Fonctions de base Façon de procéder 1 Dans les fonctions de base, appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de 2 Appuyez sur la touche [BAC PRINCIPAL]. La touche apparaît sur fond noir. 3 Appuyez sur la touche [PLIAGE EN 3]. La touche apparaît sur fond noir. La fonction est activée. 4 Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 5 Procédez au besoin à des réglages de système. 6 Entrez le nombre de copies en utilisant le pavé numérique 7 Mettez les originaux en place. Oo dans l'EDH ou Oo sur la vitre d'exposition (seulement en utilisant la mémoire d'originaux) 8 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

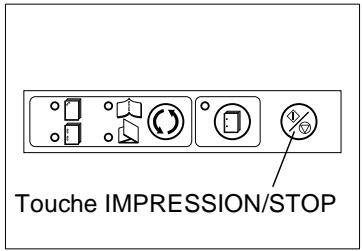

Fonctions de base 4 Agrafer, plier ou perforer en mode manuel Les fonctions suivantes sont uniquement disponibles avec le module de finition FN-113/FN-6, l'unité d'insertion B et l'unité de perforation PK-2/ PK-5: e FN-113 1 agrafe (agrafage en biais), 1 agrafe (agrafage parallèle), 2 agrafes (agrafage parallèle), perforation e FN-6 et unité d'insertion B 1 agrafe (agrafage oblique), 2 agrafes (agrafage parallèle), agrafage & pliage (avec piqûre à cheval), pliage en 3 e _FN-6, unité d'insertion B et unité de perforation PK-2/PK-5 1 agrafe (agrafage en biais), 2 agrafes (agrafage parallèle), agrafage & pliage (avec piqüre à cheval), pliage en 3, perforation Agrafage & P liage 1 agrafe os — (oblique) © 2 agrafes {} ° (parallèles) — — Pliage en 3 Perforation

L'unité de perforation/pliage en Z est prioritaire ! Si votre système est simultanément équipé de l'unité de perforation PK-2/PK-5 et de l'unité de perforation/pliage en Z ZK-2, c'est la fonction de perforation de l'unité ZK-2 qui sera utilisée. Dis51/Di650 4-29

Fonctions de base Tenez compte de ce qui suit ! 1 agrafe (oblique) ou 2 agrafes (parallèles) + Formats de A3, B4, A4, AGR, B5, B5R, A5, 11"X17", 8.5"x14", papier : 8.5"x11", 8.5"xLL'R + Types de papier : 50 à 200 g/m? (80 g/m est recommandé) + Nombre de max. 50 feuilles (80 g/m?) feuilles de papier : + Fente de sortie: Bac principal Perforation + Formats de A3 à B5 papier : + Types de papier: 50 à 170 g/m? + Nombre de max. 200 feuilles (papier 80 g/m2) ou pile de papier de feuilles de 30 mm d'épaisseur. papier : + Fente de sortie: Bac principal Agrafage & Pliage + Formats de A3, B4, A4R, 11"x17", 8.5"x14", 8.5"xX11"R papier : + Types de papier : 60 à 200 g/m? + Nombre de max. 20 feuilles (80 g/m?) feuilles de max. 19 feuilles (80 g/m? avec papier de couverture plus papier : épais) + Fente de sortie: Sortie livrets Pliage en 3 + Formats de AR, 8.5"XLL"R papier : + Types de papier: 60 à 80 g/m? + Capacité de max. 3 feuilles (80 g/m2) pliage : Fente de sortie : Sortie livrets Dis51/Di650

Fonctions de base Façon de procéder 1 Assurez-vous que le type de papier et le nombre de feuilles correspondent aux spécifications. Pour des informations plus détaillées, voir le tableau page 4-29. Sélectionnez sur le champ de contrôle du module de finition avec la touche MODE le réglage de l'agrafage. 1 agrafe (oblique) 2 agrafes (parallèles) Agrafage & pliage (livret) Pliage en 3: Perforation Placez le papier qui doit être agrafé dans le bac d'insertion. Oo Perforer et agrafer avec le recto vers le haut Agrafage & Pliage et Pliage en3 avec le côté destiné à être visible tourné vers le haut

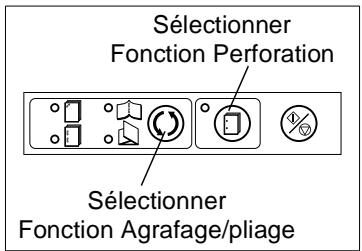

Poussez les guides du papier. Sélectionner Fonction Perforation ÉFOME Sélectionner Fonction Agrafage/pliage La DEL de la touche IMPRESSION/STOP est allumée en vert. Appuyez sur la touche IMPRESSION/STOP pour déclencher le processus d'agrafage. Le papier mis en place est introduit et agrafé selon la fonction sélectionnée 7 Commentinterrompre la fonction ? [A 40/0 Touche IMPRESSION/STOP + Appuyez encore une fois sur la touche IMPRESSION/STOP pour interrompre le processus Si vous avez choisi le mode livret, le livret non terminé reste dans l'unité d'agrafage du module de finition. Dis51/Di650 4-31

Fonctions de base Sortie sans module de finition Même sans module de finition vous pouvez trier et grouper vos copies de différentes façons. Choisissez pour la finition de copies entre : e sortie avec recto vers le bas ou e sortie avec recto vers le haut Combinez la finition avec une des fonctions suivantes : e Nontri e Rotation tri e Groupe e Rotation groupe Vous trouverez des informations supplémentaires sur les possibilités de finition sans module de finition dans les pages suivantes Finitions avec recto vers le bas Respectez les points suivants : e Si vous utilisez les fonctions “Non tri” ou “Groupe”, chaque page de l'original doit être copiée une fois pour chaque jeu de copies e Quand vous utilisez les fonctions ‘Rotation tri” ou “Rotation groupe”, le système a besoin du format longitudinal et transversal du papier. Dans un bac d'alimentation, placez du papier dans le sens transversal et dans un autre bac du papier dans le sens longitudinal Finitions verso vers le haut Respectez les points suivants : e Si vous faites des copies rectos (1-1) et que vous posez les originaux sur la vitre d'exposition, vous obtiendrez des copies de la dernière à la première page. Les copies sont alors dans l'ordre correct à la sortie. Dis51/Di650

Fonctions de base 4 Façon de procéder Procédez aux réglages selon la vue d'ensemble et le tableau des pages suivantes. Appuyez sur la touche [AUTRES FINITIONS] Modifiez les réglages pour la finition. Confirmez votre choix en appuyant sur la touche [OK]. Ghoisir un mode de finition EG". 07/1 ee | Cnvae] EDH

CES [anse] 3 Procédez au besoin à des réglages de système 4 Entrez le nombre de copies en utilisant le pavé numérique. 5 Mettez les originaux en place Oo dans l'EDH ou Oo sur la vitre d'exposition 6 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-33

Fonctions de base Vue d'ensemble

LE & EE & SE EL SE EE EE LE Ses Fonctions Non tri (finition recto vers le bas) Rotation tri (finition recto vers le bas) Groupe (finition recto vers le bas) Rotation groupe (finition recto vers le bas) Non tri (finition recto vers le haut) Rotation tri (finition recto vers le haut) Groupe (finition recto vers le haut) zlolr|mlololwl» Rotation groupe (finition recto vers le haut) Dis51/Di650

Fonctions de base 4 Réglages Fonctions Réglages A Non tri (finition recto vers le bas) + [AUTRES FINITIONS]: non activé + [RIX non activé B Rotation tri (finition recto vers le bas) + [AUTRES FINITIONS]: non activé + [RIX activé Le Groupe (finition recto vers le bas) + [AUTRES FINITIONS]: activé Options activées [ROTATION GROUPE],

+ [RIX non activé D | Rotation groupe (finition recto vers le bas) + [AUTRES FINITIONS]: activé Options activées [ROTATION GROUPE]. [(RECTO VERS LE BAS] + [RIX non activé E Non tri (finition recto vers le haut) + [AUTRES FINITIONS]: activé Options activées IRECTO VERS LE HAUT]

• [RIT non activé F Rotation tri (finition recto vers le haut) + [AUTRES FINITIONS]: activé Options activées IRECTO VERS LE HAUT]
• [MRIX activé G Groupe (finition recto vers le haut) + [AUTRES FINITIONS]: activé Options activées [ROTATION GROUPE],

IRECTO VERS LE HAUT]

• [MRIX non activé H Rotation groupe (finition recto vers le haut) + [AUTRES FINITIONS]: activé Options activées [ROTATION GROUPE],

IRECTO VERS LE HAUT]

+ [RIX non activé activé : la touche de l'écran tactile apparaît sur fond noir non activé : la touche de l'écran tactile apparaît sur fond blanc Dis51/Di650 4-35

Fonctions de base Exploiter deux systèmes en mode Tandem (uniquement possible en présence de deux systèmes identiques et reliés par un câble d'interface) Le mode Tandem permet d'exploiter en parallèle deux systèmes (unité maître et unité esclave) Unité maître ce

L'unité maître est l'unité à partir de laquelle le mode Tandem est commandé. Les originaux sont lus sur l'unité maître. Les copies sont ensuite imprimées de manière uniforme sur les deux systèmes. Ce qui permet de diviser par deux le délai de copie lors de travaux volumineux. En mode Tandem, si un système tombe en panne, le travail de copie est automatiquement terminé sur le système qui fonctionne encore Q... Le mode Tandem doit être réglé par un technicien d'entretien ! Si vous souhaitez exploiter le mode Tandem, vous devez le faire régler par un technicien d'entretien. Si vous avez des questions, adressez-vous au service après-vente. Di551/Di650

Fonctions de base 4 Recommandations : Mode Tandem A l'exception de la cassette grande capacité (C-403/C-404), les deux systèmes doivent être équipés des mêmes options Fonctions d'économie d'énergie et mode Tandem : Le mode Tandem est activé pendant que l'unité esclave se trouve en “mode économie d'énergie” : Le “mode économie d'énergie” est automatiquement annulé. L'unité esclave a été coupée par l'intermédiaire de la “Déconnexion automatique” : Le mode Tandem ne peut pas être activé. Remettez l'unité esclave sous tension Le “mode économie d'énergie" s'active sur l'unité esclave pendant les procédures de réglage en mode Tandem : Le “mode économie d'énergie" est automatiquement annulé dès lancement de la procédure de copie. La “Déconnexion automatique”"s'active sur l'unité esclave pendantles procédures de réglage en mode Tandem : Le mode Tandem est automatiquement désactivé Une fonction d'économie d'énergie s'active sur l'unité maître : Le mode Tandem est automatiquement désactivé En mode Tandem, si un système tombe en panne, le travail de copie est automatiquement terminé sur le système qui fonctionne encore. Cette fonction peut être désactivée par un technicien d'entretien. Si vous avez des questions, adressez-vous au service après-vente. Si pour les deux systèmes, vous avez défini le même mot de passe pour le fonctionnement en mode compteur à clé, les systèmes sont disponibles une fois le mot de passe saisi sur l'unité maître. Le mot de passe est automatiquement retransmis à l'unité esclave Si vous appuyez sur la touche de panneau de contrôle [ANNULER ], le cycle de copie du système sur lequel la touche de panneau de contrôle a été actionnée est interrompu. Lorsque l'unité maître est équipée d'un disque dur, les données enregistrées peuvent également être imprimées en mode Tandem Les bacs d'alimentation papier des deux systèmes doivent contenir les mêmes types et formats de papier. Le mode Tandem est automatiquement désactivé, lorsque la touche de panneau de contrôle [INITIALISATION] est actionnée sur l'unité maître. Lorsque le mode Tandem est activé par défaut, il est automatiquement désactivé, lorsque vous appuyez sur les deux systèmes sur la touche de panneau de contrôle [INITIALISATION]. Dis51/Di650 4-37

Fonctions de base Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: Rotation Tri, Rotation Groupe, Groupe, Mode Rotation + Applications : Intercalaire transparent, Pagination etnumérotation en filigrane pour la fonction Tampon Les informations d'état du deuxième système sont affichées sur l'écran d'état : IMPRESSION 0003 2971 RESERVE __ 0003 _2997 VE 000 0

L'écran d'état affiche les informations suivantes : + Format de papier dans les différents bacs d'alimentation Voyant Manque Papier Etat du deuxième système MARCHE ARRET MANQUE PAPIER SERRAGE DEFAUT Pour de plus amples informations sur l'écran d'état, voir page 3-21. Q... Jusqu'à 4 travaux de copie en réserve en mode Tandem ! Si vous numérisez les originaux d'un travail de copie en réserve pendant que le système fonctionne en mode Tandem, le travail de copie en réserve est également effectué en mode Tandem. Vous pouvez ainsi préparer jusqu'à quatre travaux de copie en réserve qui seront également imprimés en mode Tandem Dis51/Di650

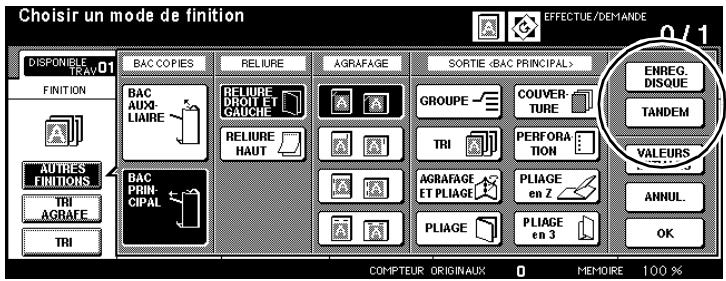

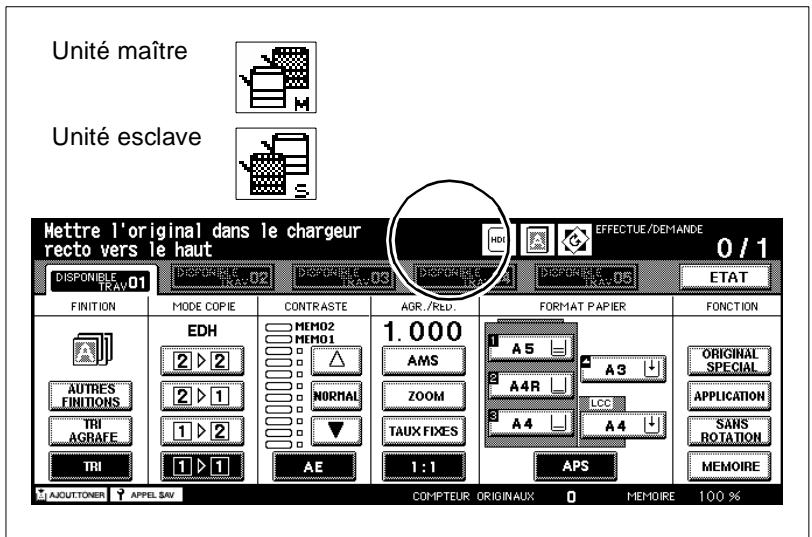

Fonctions de base 4 Façon de procéder Activez le mode Tandem pour exploiter deux systèmes en parallèle. 1 Mettez les deux systèmes sous tension. 2 Assurez-vous que les deux systèmes sont prêts à copier. Sur le système censé fonctionner comme unité maître, appuyez sur la touche [AUTRES FINITIONS] Les définitions de sortie s'affichent. 4 Appuyez sur la touche [TANDEM], La touche apparaît sur fond noir. Ce système est désormais l'unité maître. L'autre système fonctionne comme unité esclave. Ghoisir un mode de f CCS 7 Impossible d'activer le mode Tandem Le mode Tandem ne peut pas être activé dans les situations suivantes : + L'unité esclave a été éteinte avec la fonction “Déconnexion automatique”. Réactivez l'unité esclave en appuyant sur la touche de panneau de contrôle [ECO. D'ÉNERGIE]. + _Ilya un défaut sur l'unité esclave, comme p. ex. un serrage papier ou un manque de papier. Réglez le problème + 10 travaux de copie en réserve ontété archivés sur l'unité esclave (pas en mode Tandem). Attendez jusqu'à ce que les travaux de copie en réserve soient terminés 5 Procédez si nécessaire à des réglages de copieur sur l'unité maître Dis51/Di650 4-39

Fonctions de base 6 Servez-vous du clavier numérique de l'unité maître pour indiquer le nombre de copies 7 A partir de quel nombre de copies, l'impression s'effectue-t-elle en ” mode Tandem ? + L'impression en mode Tandem s'effectue à partir d'au moins 2 copies 7 Que se passe-t-il si vous tapez un nombre de copies impair ? + L'unité maître imprime un jeu de copies de plus que l'unité esclave. Déposez les originaux sur l'unité maître. Oo dans l'EDH ou Oo sur la vitre d'exposition Appuyez sur la touche de panneau de contrôle de l'unité maître [IMPRIMER] pour lancer le cycle de copie 7? Que se passe-t-il si l'un des systèmes en mode Tandem est désactivé ? + Sil'un des systèmes en mode Tandem est désactivé, le cycle de copie doit être complètement redéfini et relancé. 7? Comment peut-on stopper complètement le mode Tandem ? + Appuyez sur la touche de panneau de contrôle de l'unité maître ISTOP]. Une fenêtre de dialogue est affichée sur l'écran tactile. Confirmez la procédure d'effacement en appuyant sur la touche [ANNULER]. 7 Comment l'impression sur l'unité esclave peut-elle être stoppée ? + Appuyez sur la touche de panneau de contrôle de l'unité maître ISTOP]. Une fenêtre de dialogue est affichée sur l'écran tactile. Confirmez la procédure d'effacement en appuyant sur la touche [ANNULER]. Le travail de copie est terminé sur l'unité maître. 7? Que se passe-t-il lorsque la mémoire de l'un des systèmes est dépassée ? + Dépassement de mémoire sur l'unité maître: Le cycle de numérisation des originaux est immédiatement interrompu. Le mode Tandem est tout d'abord stoppé. Pour des informations plus détaillées, voir page 8-8. + Dépassement de mémoire sur l'unité esclave: L'impression de copies sur l'unité esclave n'est lancée que si elle dispose de suffisamment d'espace mémoire, p.ex. après exécution d'un travail de copie en réserve. Pendant ce temps, les copies sont uniquement imprimées sur l'unité maître. Une fois que l'unité esclave dispose de suffisamment d'espace mémoire, 4-40 Dis51/Di650

Fonctions de base l'impression s'effectue à nouveau sur les deux systèmes. Si un délai défini est dépassé avant qu'il n'y ait suffisamment d'espace mémoire, le travail de copie est exécuté sur l'unité maître. Dis51/Di650 4-41

4.2 Régler le mode copie

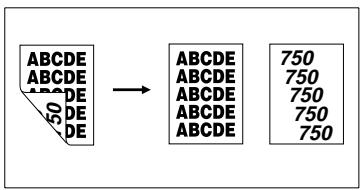

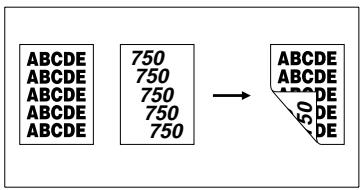

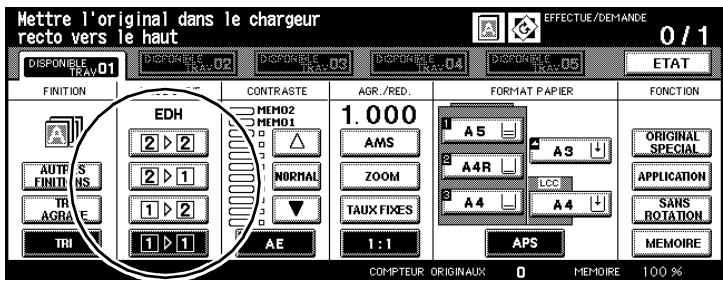

Sélectionnez un mode copie cuvmmuene | ann. Choisissez entre : 2-2 Faire des copies recto/verso à partir ABCDE ABCDE d'originaux recto/verso ABCDE ABCDE RE 1 2-1 Faire des copies rectos d'originaux ABCDE ascoEl| [750 recto-verso (simplex) ABCDE ABCDE 750 KDE — [ABCDE| | 750 PE ABCDE 750 E ABCDE 750 1-2 Faire des copies recto-verso d'originaux rectos (duplex) 1-1 (réglage standard) Faire des copies rectos d'originaux rectos 4-42 Di551/Di650

Fonctions de base 4 Faire des copies rectos et recto-verso (via EDH) Servez-vous de l'EDH pour faire des copies rectos ou recto/verso. Mettez les originaux en place Oo dans l'EDH Sélectionnez le mode copie désiré : Chaque mode copie ne peut pas être combiné avec chaque fonction. Quand vous avez sélectionné un mode copie, les fonctions qui ne peuvent pas être combinées disparaissent. Mettre l'orlginal dans le chargeur recto vers _le haut. CES [anse]

uniquement si nécessaire Appuyez sur la touche [ORIGINAL SPÉCIAL] quand l'orientation de l'original n'est pas conforme aux paramètres réglés par défaut. Modifiez le paramètre d'orientation de l'original. Choisir les paramètres adaptés à l'original EG" 0/1 conPrruR or ca rare 100 Dis51/Di650 4-43

4 Fonctions de base uniquement si nécessaire Appuyez sur la touche [AUTRES Reliure Droite &/gauche FINITIONS]. Sélectionnez le mode = de reliure souhaité. avec module de finition FN-113/FN-6 5 Procédez le cas échéant à d'autres réglages du système Entrez le nombre de copies en utilisant le pavé numérique 7 Vous avez entré un mauvais chiffre ? + Appuyez sur la touche [C] du pavé numérique et retapez le nombre de copies Appuyez sur la touche [IMPRESSION] du panneau de contrôle pour lancer le cycle de numérisation etimprimer les copies. 7 Voulez-vous annuler le processus ? + Appuyez sur la touche [STOP] du panneau de contrôle. 4-44 Di551/Di650

Fonctions de base 4 Faire des copies recto-verso (via la vitre d'exposition) Mettez les copies incompatibles avec l'EDH une par une sur la vitre d'exposition pour imprimer des copies recto/verso Avec cette démarche, les originaux doivent tous être d'abord numérisés un par un. Avant la numérisation assurez-vous que la mémoire est suffisante Mettre ginal dans le chargeur recto vers _le haut. CRM La) Ce]

Posez le premier original, recto vers le bas, sur la vitre d'exposition Sélectionnez le mode de copie [1-2] La touche [ENREGISTRER] apparaît sur fond noir. La fonction de numérisation des originaux a été automatiquement activée. uniquement si nécessaire Appuyez sur la touche [ORIGINAL SPÉCIAL] quand l'orientation de l'original n'est pas conforme aux paramètres réglés par défaut. Modifiez le paramètre d'orientation de l'original. corPrruR or ca HR 100 Dis51/Di650 4-45

4 Fonctions de base uniquement si nécessaire Appuyez sur la touche [AUTRES Reliure Droite &/gauche FINITIONS]. Sélectionnez le mode = de reliure souhaité. avec module de finition FN-113/FN-6 Choisir un mode de finition ES" "" 071 FR ms ae ES || 4 Procédez le cas échéant à d'autres réglages du système Entrez le nombre de copies en utilisant le pavé numérique TEE 7 Vous avez entré un mauvais © chiffre? Ce A ED + Appuyez sur la touche [C] du (Em pavé numérique et retapez le 6 nombre de copies 6 Appuyez sur la touche [IMPRESSION] du panneau de = contrôle. 4 N L'original placé sur la vitre d'exposition est numérisé © 4-46 Di551/Di650

Fonctions de base 4 7 Placez l'original suivant sur la vitre d'exposition. Répétez les étapes 6 et 7 jusqu'à ce que tous les originaux soient numérisés 7 Voulez-vous annuler le processus de numérisation et effacer les données numérisées de la mémoire d'originaux ? + Appuyez sur la touche [STOP]du panneau de contrôle. Une question pour confirmer est affichée + Appuyez sur la touche [FIN] pour confirmer les nouveaux réglages système 8 Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression 7 Voulez-vous annuler le processus ? + Appuyez sur la touche [STOP] du panneau de contrôle. Dis51/Di650 4-47

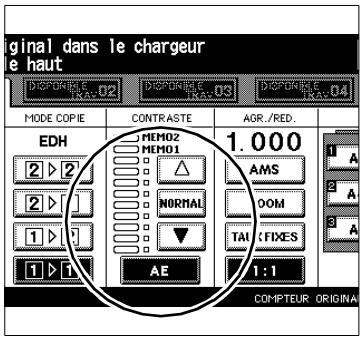

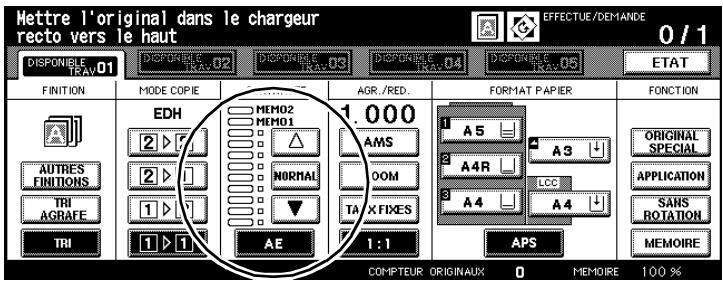

4 Fonctions de base 43 Réglage contraste Sélectionnez le niveau d'exposition qui doit être utilisé pour vos photocopies. le chargeur Choisissez entre : e Exposition automatique (AE), e Exposition manuelle 4-48 Di551/Di650

Fonctions de base 4 Activer l'exposition automatique Cette fonction vous permet de faire des photocopies d'originaux sombres ou clairs sans avoir à régler constamment le niveau d'exposition manuellement. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH CoPTEUR ER GA more 100 Le système détermine automatiquement le niveau d'exposition par rapport à l'original utilisé Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche [AE]. La touche apparaît sur fond noir. La fonction “Exposition automatique” est activée Procédez le cas échéant à d'autres réglages du système. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-49

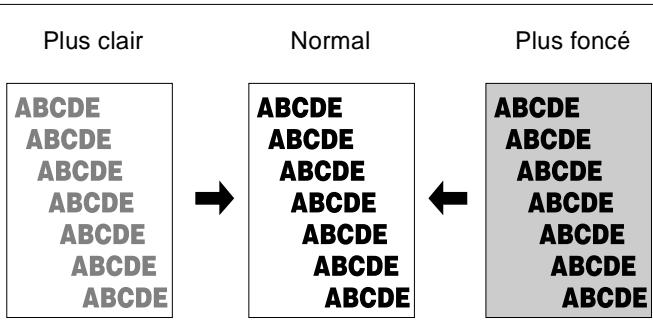

Fonctions de base Sélectionner manuellement une copie plus claire/plus foncée Sélectionnez manuellement une copie plus claire ou plus foncée. Vous pouvez choisir entre neuf niveaux d'exposition et deux réglages programmables. Plus clair Normal Plus foncé

+ Appuyez plusieurs fois sur la flèche blanche pour que l'exposition soit FREEZE plus claire. haut Appuyez sur la touche [NORMAL] pour obtenir une exposition équilibrée. Appuyez plusieurs fois sur la flèche noire pour que l'exposition soit plus foncée. 7 Que signifient les réglages "Mémo 1" et"Mémo 2" “Mémo 1" et “Mémo 2" correspondent à des réglages d'exposition programmables. P our des informations plus détaillées, voir page 7-15. + Appuyez sur la touche fléchée blanche jusqu'à ce que la barre noire soit sur le réglage programmable Mémo 1 ou Mémo 2. Dis51/Di650

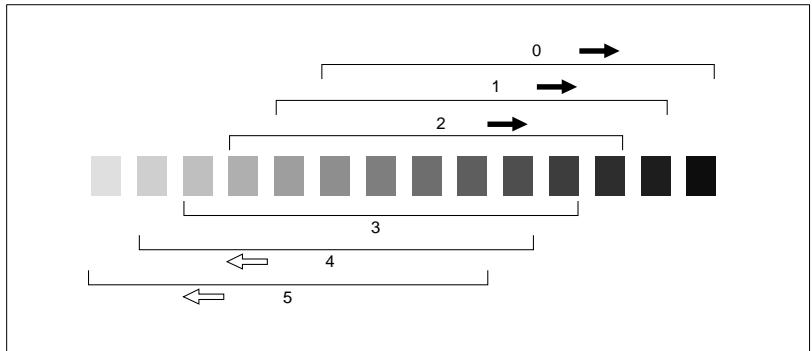

Fonctions de base 4 Procéder à un décalage du contraste Adaptez la plage d'exposition à vos exigences. Choisissez entre six plages de contraste différentes (0 à 5) 0 — 1 —+ Siles copies vous semblent globalement trop claires, décalez le contraste dans une plage plus sombre ou inversement. Vous pouvez procéder à un seul décalage de densité pour les fonctions “Auto”, ‘Texte’, “Photo” et “Contraste +”. Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque Type d'original pour des originaux spéciaux est affiché 2 Appuyez sur la touche de la fonction pour laquelle vous désirez déterminer la plage d'exposition. O Auto O Contraste + o Photo Oo Texte La fonction sélectionnée apparaît sur fond noir. Dis51/Di650 4-51

Fonctions de base Appuyez sur la touche du panneau de contrôle [UTILITAIRE]. Un message est affiché sur l'écran tactile Exemple : Si à l'étape 2, vous avez appuyé sur Décalage densité (Texte) s'affiche. Entrez via le clavier numérique la plage d'exposition souhaitée (0 à 5). Exemple : Tapez un 3 pour sélectionner la plage d'exposition 3 Appuyez sur la touche [OK] pour confirmer votre saisie Utilitaire

Décalage densité (Texte) 2 (0-5) la touche [TEXTE], le message

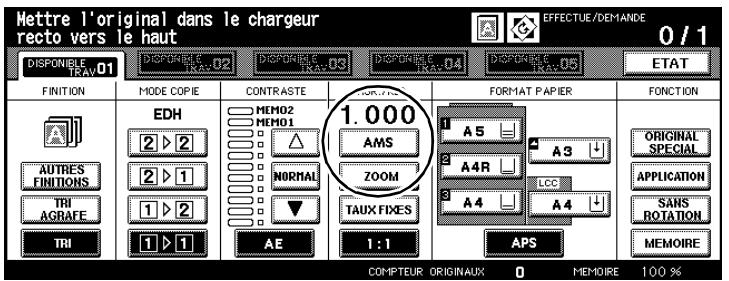

Régler le taux de restitution Agrandissez ou réduisez les originaux. Iginal dans le chargeur le haut. a pur

Choisissez entre : e Taux de restitution automatique (AMS) © Taux de restitution fixe (RE) © Taux de restitution individuel (Zoom) Di551/Di650 4-53

Fonctions de base Activer le taux de restitution automatique (AMS) Copiez des originaux de différents formats sur un même format de papier. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 CES [anse]

Vous choisissez le format de papier, le système reconnaît le format de l'original et sélectionne automatiquement le taux de restitution adéquat. Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche [AMS]. La touche apparaît sur fond noir. La “sélection automatique du taux de restitution” est activée. Sélectionnez éventuellement un bac d'alimentation de papier. Le taux de restitution est choisi en fonction du format de l'original et du papier se trouvant dans le bac d'alimentation sélectionné Procédez le cas échéant à d'autres réglages du système Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Q.. Résultat de copie non conforme à vos exigences ? Désactivez le cas échéant la fonction “Mode rotation” pour obtenir le résultat de copie souhaité. Dis51/Di650

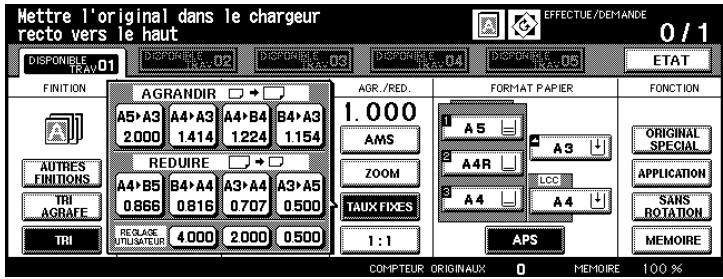

Fonctions de base 4 Sélectionner un taux de restitution fixe Sélectionnez un taux de restitution fixe pour réduire ou agrandir un original. Vous pouvez choisir entre huit taux de restitution prédéfinis et trois programmables. Appuyez sur la touche [RE]. Une fenêtre de dialogue est affichée sur l'écran tactile. Mettre l'original dans le chargeur pren rire recto vers le haut EI 01 Sélectionnez sous Agrandir ou Réduire un taux de restitution

Sous Réglage utilisateur, sélectionnez un taux de restitution défini par l'utilisateur. Le réglage sélectionné apparaît sur fond noir. La fenêtre de dialogue se ferme. Le taux de restitution sélectionné est affiché sur l'écran tactile. Q... Déterminez des taux de restitution programmables ! Vous pouvez déterminer les taux de restitution programmables en mode opérateur. Pour des informations plus détaillées, voir page 7-15 Q... Faire une copie 1/1 ! Si vous souhaitez faire une copie au même format que votre original, il vous suffit d'appuyer sur la touche [1/1] de l'écran tactile Dis51/Di650 4-55

Fonctions de base Sélectionner un taux de restitution individuel Agrandissez ou réduisez les originaux par incréments de 0,1% (zoomer). © Agrandissez jusqu'à : 4,000 (400%) © Réduisez jusqu'à : 0,250 (25%) Vous pouvez zoomer ou même déformer proportionnellement. 1 Appuyez sur la touche [ZOOMI]. Une fenêtre de dialogue est affichée sur l'écran tactile Mettre l'original dans le chargeur pren rire recto vers le haut EI 01 2 Sélectionnez un mode zoom : Oo Vert/Horiz. Faire un zoom proportionnel Oo Vert. Faire un zoom vertical (distorsion) Oo Horiz. Faire un zoom horizontal (distorsion) 3 Entrez via le clavier de l'écran tactile un taux de restitution à 3 chiffres. (p. ex. saisie : 053 pour 53%, affichage : 0,530) Sélectionnez avec les touches fléchées un taux de zoom. 4 Appuyez sur la touche [OK] pour quitter le processus. La fenêtre de dialogue se ferme. Le taux de restitution sélectionné est affiché sur l'écran tactile. 5 Procédez le cas échéant à d'autres réglages du système 6 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

Déformer horizontalement/verticalement Créez des effets spéciaux en utilisant des taux de restitution individuels Déformez p. ex. des objets ou des caractères. X:0.300,Y:0.500 X:1.000,Y: 0.500 X: 2.000, Y: 0.500 X: 4.000, Y: 0.500

AIDE ABCDE ABCDE X:0.300,Y: 4.000 X: 1.000, Y: 4.000 X: 2.000, Y: 4.000 X: 4.000, Y: 4.000 Si vous placez un original en biais sur la vitre d'exposition, vous pouvez obtenir d'autres effets

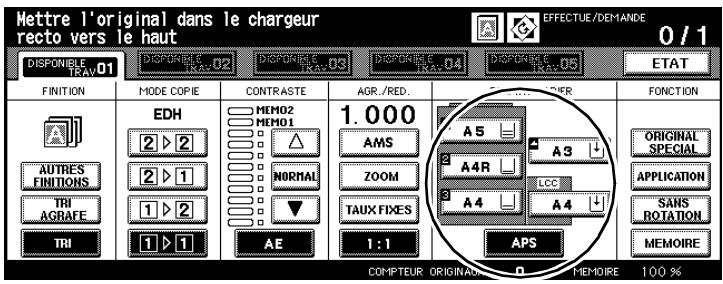

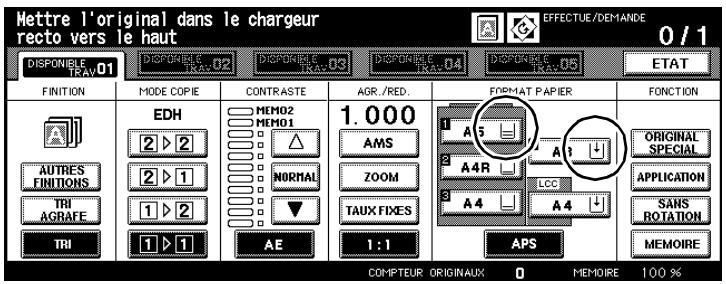

Fonctions de base Régler le format de copie Déterminez le format de papier ainsi que le type de papier placé dans un bac d'alimentation de papier. Le cas échéant, sélectionnez manuellement un bac pour l'alimentation en papier. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH lectionnez l'un des réglages suivants : bac d'alimentation de papier 1 bac d'alimentation de papier 2 bac d'alimentation de papier 4 LCC (option)

@e bac d'alimentation de papier 3 © passe-copie

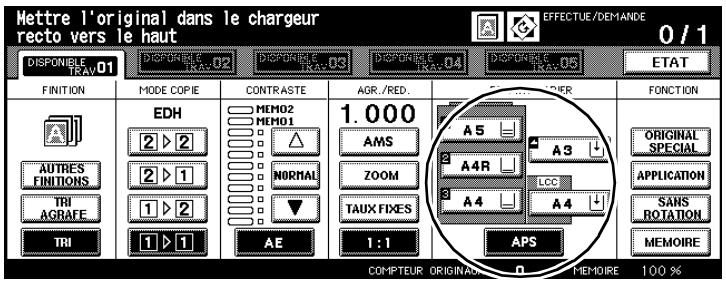

sélection automatique du papier (APS) Dis51/Di650

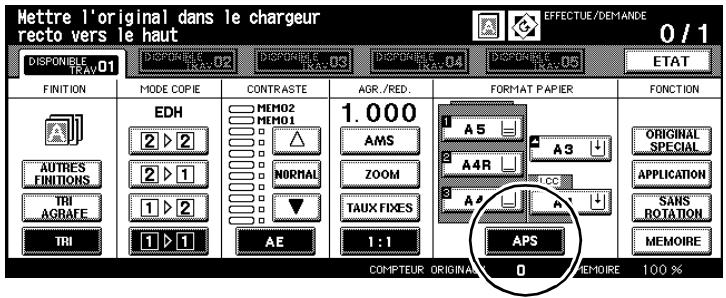

Fonctions de base 4 Activer la sélection automatique du papier (APS) Cette fonction permet de copier plusieurs originaux de formats différents sur le papier du format correspondant. Mettre l'original dans le chargeur pren rire recto vers le haut EI 01 crniRaste | ao ete. ORPI PAPER ET “HE Vous choisissez le taux de restitution, le système reconnaît le format de l'original etsélectionne automatiquement le format de papier adéquat. S'il n'existe aucun format de papier adéquat, un message s'affiche pour vous demander d'insérer un format de papier approprié. 1 Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition 2 Appuyez sur la touche [APS]. La touche apparaît sur fond noir. La “sélection automatique de papier" est activée 3 Paramétrez le cas échéant un taux de restitution. Le format du papier est sélectionné en fonction du format de l'original et du taux de restitution sélectionné 4 Procédez le cas échéant à d'autres réglages du système. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression.

Résultat de copie non conforme à vos exigences ? Désactivez le cas échéant la fonction “Mode rotation” pour obtenir le résultat de copie souhaité Dis51/Di650 4-59

Fonctions de base Sélectionnez manuellement le bac d'alimentation de papier Sélectionnez manuellement un bac pour l'alimentation en papier. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 crniRaste | ao ete. ET “HE Sélectionnez manuellement un bac d'alimentation de papier : + Appuyez sur la touche du bac d'alimentation de papier souhaité. La touche apparaît sur fond noir. La fonction APS est désactivée. La fonction AMS est activée. 7 Voulez-vous utilisez le papier de l'introduction manuelle ? Si vous voulez utilisez l'introduction manuelle, vous devez procéder à des réglages supplémentaires pour le type etle format de papier. + Pour des informations plus détaillées, voir page 4-61

Est-ce que le bac d'alimentation de papier sélectionné est vide ? L'indicateur de niveau du papier du bac d'alimentation de papier sélectionné clignote. Dans la ligne de message de l'écran tactile une invitation à faire l'appoint de papier est affichée. + Ajoutez du papier dans le bac d'alimentation de papier. Q.. Utiliser le basculement automatique de bac d'alimentation ! Si la réserve de papier dans un bac est épuisée, le système passe automatiquement à un bac rempli du même papier quand le basculement de bac est activé Pour des informations plus détaillées, voir page 7-50. Dis51/Di650

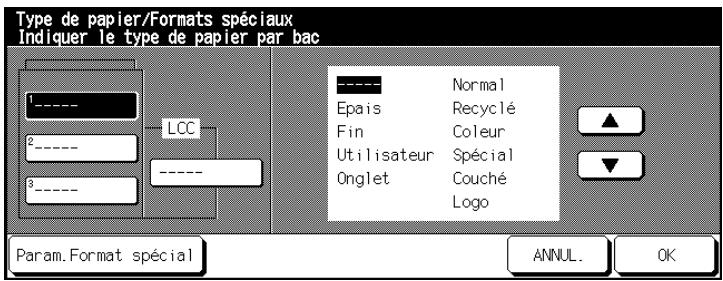

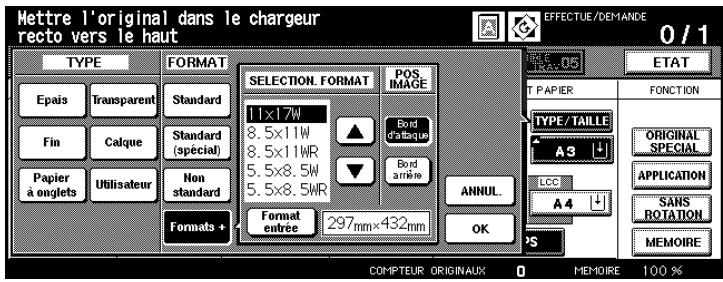

Fonctions de base 4 Déterminer le type/format de papier pour l'introduction manuelle Déterminez le format et le type de papier que doit utiliser l'introduction manuelle. 1 Placez le papier dans l'introduction manuelle. Pour des informations plus détaillées, voir page 3-44. 2 Sélectionnez l'introduction manuelle comme bac de papier d'alimentation. La touche apparaît sur fond noir. Une touche supplémentaire [TYPE/ FORMAT PAPIER] s'affiche. 3 Appuyez sur la touche [TYPE/FORMAT PAPIER] Le masque pour la sélection du type et du format papier est affiché. Mettre l'original dans le chargeur pren rire recto vers le haut FE 07 4 Sélectionnez sous “Type” le type de papier utilisé. 7? Quese passe-t-il quand du papier ordinaire ou recyclé est utilisé ? Si vous n'utilisez aucun des papiers affichés, désactivez toutes les cases de sélection. + Appuyez sur la touche sur fond noir. La sélection est supprimée Toutes les touches sont sur fond blanc ? Utilisez-vous du papier à onglet ? Si vous activez “Papier à onglets”, la fonction AMS est automatiquement activée. + Tenez en compte quand vous utilisez du papier à onglet avec l'introduction manuelle Dis51/Di650 4-61

Sélectionnez sous “Format” le format du papier utilisé. 7 Avez-vous sélectionné "Standard (spécial)" ? + Sélectionnez le format souhaité avec les touches fléchées 7? Avez-vous sélectionné "Non standard" ? + Sélectionnez tout d'abord la longueur ou la largeur. Entrez ensuite la dimension souhaitée via le clavier de l'écran tactile ou avec les touches fléchées. 7? Avez-vous sélectionné "Formats +"? + Définissez quand la copie doit commencer. Pour des informations plus détaillées, voir page 4-63 + Sélectionnez à l'aide des touches de direction, le format souhaité à partir de la liste.

+ Appuyez sur la touche [FORMATS ENTRÉE]. L'affichage de la fenêtre de dialogue change. Sélectionnez tout d'abord la longueur et la largeur. Entrez ensuite la dimension souhaitée via le clavier de l'écran tactile ou avec les touches fléchées. Appuyez sur la touche [OK] pour confirmer votre entrée Les sélections de base sont de nouveau affichées. Procédez le cas échéant à d'autres réglages du système Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

Fonctions de base 4 Définir le démarrage de la procédure de copie sur format transversal pour l'introduction manuelle Définissez de quel côté de la page la copie doit démarrer si vous copiez sur un papier de format transversal. 1 Placez le papier dans l'introduction manuelle. Pour des informations plus détaillées, voir page 3-44. 2 Sélectionnez l'introduction manuelle comme bac de papier d'alimentation. La touche apparaît sur fond noir. Une touche supplémentaire [TYPE/ FORMAT PAPIER] s'affiche. 3 Appuyez sur la touche [TYPE/FORMAT PAPIER] Le masque pour la sélection du type et du format papier est affiché. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 ES ET corPrruR er ca more 100 4 Sélectionnez le format de papier [FORMATS +]. Une fenêtre de dialogue s'affiche pour sélectionner ou saisir un format transversal 5 Sélectionnez un format + à partir de la liste affichée Définissez un format papier individuel 6 Sous “POS.IMAGE.", choisissez où doit démarrer la copie. Oo Tête cop. côté alimentation papier O Queue cop. côté opposé à l'alimentation papier 7 Appuyez sur la touche [OK] pour confirmer votre entrée Dis51/Di650 4-63

Fonctions de base 8 Procédez le cas échéant à d'autres réglages du système Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

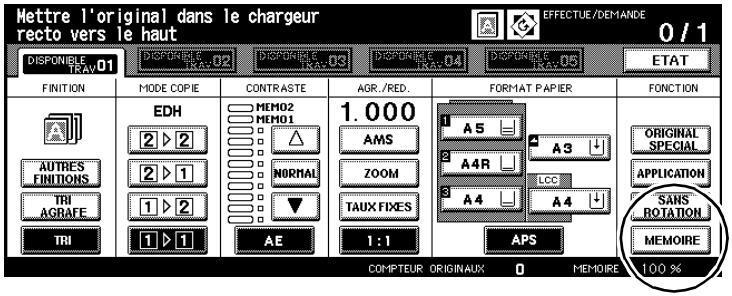

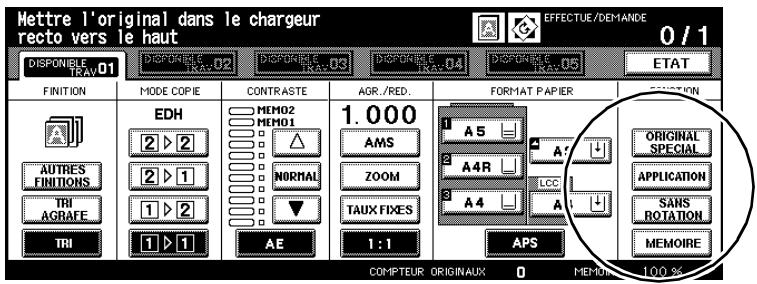

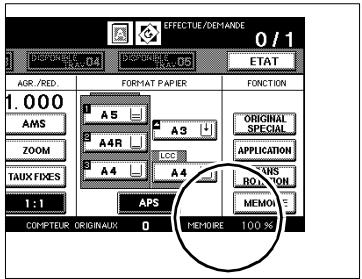

Utiliser les fonctions Les fonctions comprennent différentes fonctions supplémentaires avec lesquelles vous pouvez configurer l'élaboration de copies selon vos souhaits. Mettre l'original dans le chargeur pren rire recto vers le haut EI 01 Sélectionnez une de ces fonctions supplémentaires :

Fonctions d'optimisation du cycle de numérisation des originaux. [APPLICATION] Regroupement de plusieurs fonctions utiles supplémentaires comme p. ex. superposition d'images, copie livre, intercalaire/couverture, inversion de polarité. Ce domaine est très large. Vous trouverez pour cette raison d'autres informations concernant ces applications dans un chapitre séparé, voir page 5-1. ISANS ROTATION] Fonction de rotation des originaux. [MÉMOIRE] Fonction de numérisation des originaux dans la mémoire Dis51/Di650 4-65

Fonctions de base Mémoriser les originaux (via la vitre d'exposition) Numérisez tout d'abord un par un tous les originaux qui ne sont pas compatibles avec l'EDH. Imprimez ensuite les copies en un seul passage. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Applications : Mémoire de superposition d'images Numérisez les originaux. Procédez au besoin à des réglages de système. Dans les fonctions de base, appuyez sur la touche [MÉMOIRE]. Mettre l'orlginal dans le chargeur recto vers _le haut. “HE La touche apparaît sur fond noir. Le mode numérisation est activé. Entrez le nombre de copies en utilisant le pavé numérique Posez l'original, face imprimée vers le bas, sur la vitre d'exposition. Utilisez-vous les fonctions copie de livre, cadrage original, répétition d'images ou centrage auto? + Laissez l'EDH ouvert. L'exécution optimale des fonctions est ainsi assurée Dis51/Di650

Fonctions de base 4 5 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour numériser l'original. Les données sont lues dans la mémoire. 6 Assurez-vous qu'il y a encore en suffisamment de place dans la ES 0/1 mémoire. _. 7? La place dans la mémoire n'est-elle plus suffisante ? + Ne numérisez pas d'autres originaux. 7 Répétez les étapes 4, 5 et 6 pour numériser d'autres originaux. 7 Comment les données lues peuvent-elles être effacées ? + Appuyez sur la touche [STOP ]du panneau de contrôle. Un champ de dialogue est affiché sur l'écran tactile. Confirmez l'effacement des données avec la touche [ANNUL.] 8 Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Les copies sont exécutées. Une fois la sortie terminée, les données numérisées sont automatiquement effacées de la mémoire. 7 Voulez-vous arrêter le cycle d'impression ? + Appuyez sur la touche [STOP] du panneau de contrôle. Dis51/Di650 4-67

Fonctions de base Mémoriser les originaux (via EDH) Numérisez jusqu'à 100 originaux (80 g/m?) en une seule fois dans la mémoire originaux. Pour lire plus de 100 originaux, vous devez le cas échéant exécuter plusieurs cycles avec 100 pages d'originaux au maximum à chaque fois. 1-100 101-200 Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Applications : Copie livre, insertion image, mémoire de superposition d'images 1 Procédez au besoin à des réglages de système. 2 Dans les fonctions de base, appuyez sur la touche [MÉMOIRE]. La touche apparaît sur fond noir. Le mode numérisation est activé. 3 Entrez le nombre de copies en utilisant le pavé numérique 4 Placez jusqu'à 100 originaux (80 g/m?) face à copier vers le haut dans l'EDH Dis51/Di650

Fonctions de base 4 5 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour numériser les originaux. Les données sont lues dans la mémoire. 7 Comment les données lues peuvent-elles être effacées ? + Appuyez sur la touche [STOP ]du panneau de contrôle. Un champ de dialogue est affiché sur l'écran tactile. Confirmez l'effacement des données avec la touche [ANNUL.] 6 Assurez-vous qu'il y a encore de la place dans la mémoire ES 0/1 7? La place dans la mémoire ES n'est-elle plus suffisante ? + Ne numérisez pas d'autres originaux. 7 Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation 8 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Une fois le cycle d'impression terminé, les données sont automatiquement effacées de la mémoire Dis51/Di650 4-69

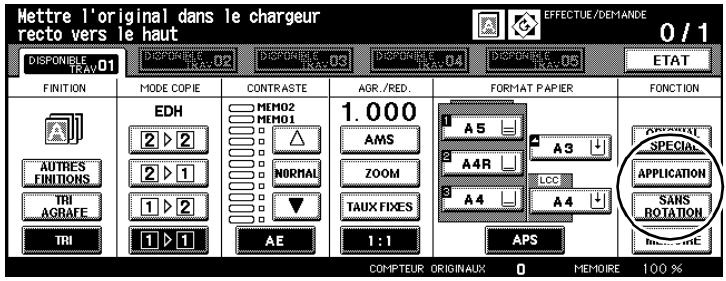

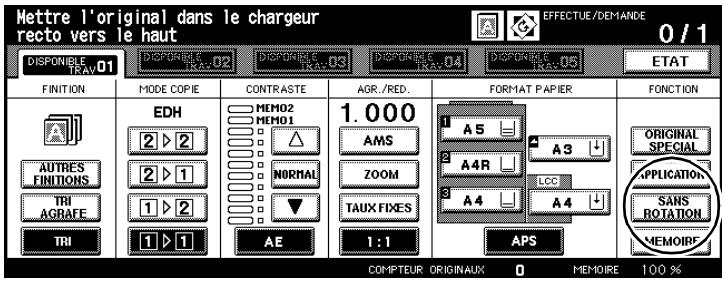

4 Fonctions de base Utiliser la rotation Tenez compte de ce qui suit ! + Une rotation de 90 nécessite beaucoup d'espace mémoire. + Formats de papier : A4 et B5 (format longitudinal et transversal) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Zoom vertica/horizontal, rotation tr, rotation groupe + Applications Copie de livre, cadrage original, répétition d'images (sauf 2/4/8) La fonction “Rotation” est activée par défaut. La touche [SANS ROTATION] vous permet d'activer et de désactiver la fonction. Mettre l'orlginal dans le chargeur recto vers le haut ER" 071 EDH more 100 + Appuyez sur la touche [SANS ROTATION] pour désactiver la rotation page La touche apparaît sur fond noir. La fonction “Rotation”estactivée par défaut. L'indicateur de fonction “Rotation” est tamisé. Q... Modifiez les réglages par défaut Dans le mode utilisateur, vous pouvez modifier la configuration par défaut du système. Pour des informations plus détaillées, voir page 7-1 Dis51/Di650

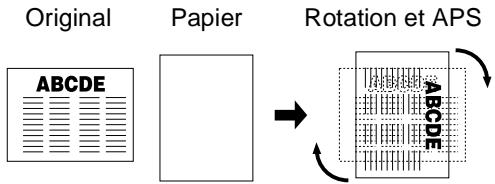

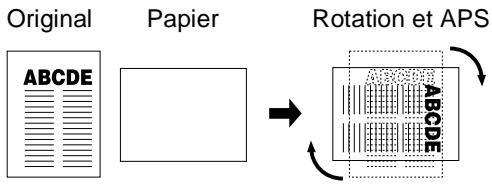

Fonctions de base 4 Mise en page : Rotation et APS Nous sommes en présence de la situation suivante : e Vous copiez un original A4R en sens longitudinal. © Le système ne contient que du papier A4 dans le sens transversal. L'image de copie est automatiquement tournée de 90°. Elle va 1:1 sur le papier. Original Papier Rotation et APS - (5 AIS Nous sommes en présence de la situation suivante : e Vous copiez un original A4 en sens transversal © Le système ne contient que du papier A4 dans le sens longitudinal. L'image de copie est automatiquement tournée de 90°. Elle va 1:1 sur le papier. Original Papier Rotation et APS LES à EN LUE ANULLL Q... APS uniquement combinable avec rotation La fonction “APS” peut uniquement être utilisée en même temps que la fonction “Rotation”. Dis51/Di650 4-71

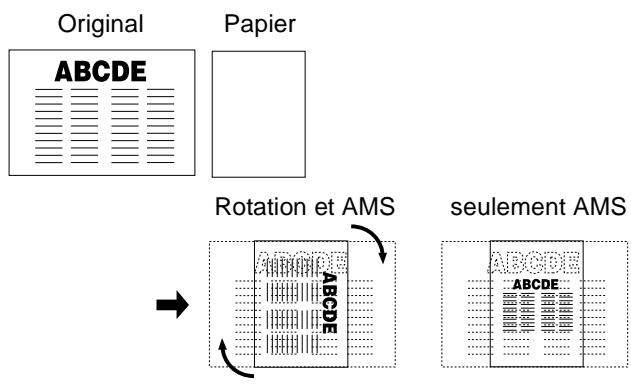

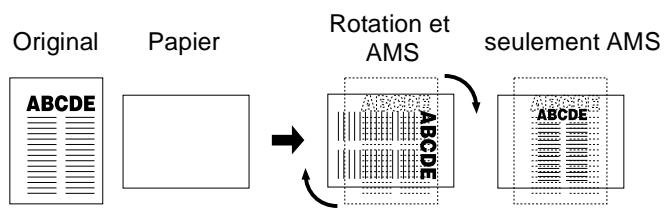

Fonctions de base Mise en page : Rotation et AMS Nous sommes en présence de la situation suivante : e Vous copiez un original A4R en sens longitudinal. © Le système ne contient que du papier A4 dans le sens transversal. L'image de copie est automatiquement tournée de 90°. Elle va 1:1 sur le papier. Si vous utilisez la fonction “AMS", l'image de copie est tellement réduite qu'elle passe sur le papier A4 en sens transversal sans perte d'image Original Papier Roteuon et seulement AMS ABCDE f NUE NULLE Nous sommes en présence de la situation suivante : e Vous copiez un original A4 en sens transversal. © Le système ne contient que du papier B5 dans le sens longitudinal. L'image de copie est automatiquement tournée de 90° et réduite Si vous utilisez la fonction “AMS", l'image de copie est tellement réduite qu'elle passe sur le papier A4 en sens longitudinal sans perte d'image Original Papier Rotation et AMS seulement AMS

Fonctions de base 4 Nous sommes en présence de la situation suivante : e Vous copiez un original A4R en sens longitudinal. © Le système ne contient que du papier B5 dans le sens transversal. L'image de copie est automatiquement tournée de 90° et réduite. Si vous utilisez la fonction “AMS”, l'image de copie est tellement réduite qu'elle passe sur le papier A4 en sens transversal sans perte d'image Original Papier Roteton et seulement AMS ABCDE - à DIT un LR Dis51/Di650 4-73

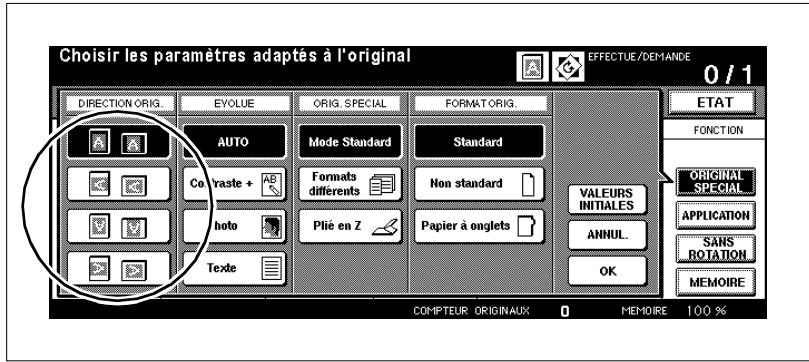

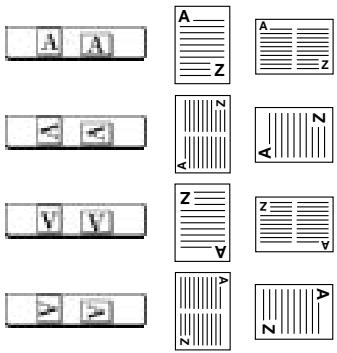

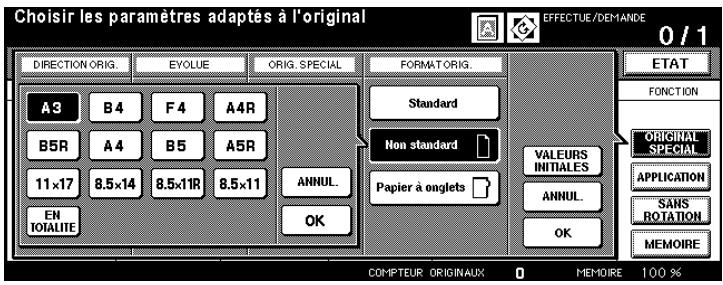

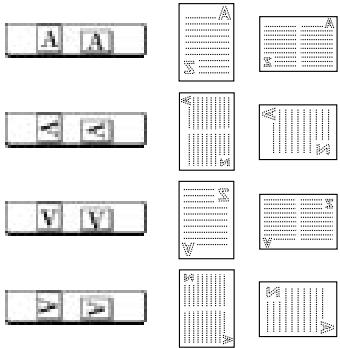

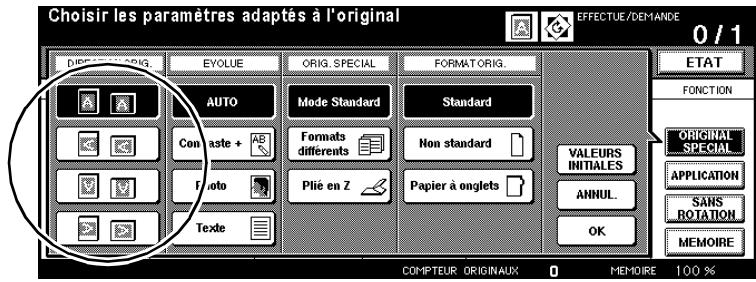

Fonctions de base Définir l'orientation de l'original (originaux spéciaux) Définissez comment vous allez disposer vos originaux dans l'EDH ou sur la vitre d'exposition Avant d'appliquer une fonction de pliage, d'agrafage ou de perforation, vous devez vérifier le réglage de direction de l'original. En cas de mauvaise orientation, le pliage, l'agrafage ou la perforation peuvent s'effectuer à la mauvaise position Mise en place dans l'EDH Mise en place sur la vitre d'exposition

Fonctions de base 4 Façon de procéder 1 Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition 2 Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque pour la sélection des réglages de numérisation est affiché.

conPrruR or ca rare 100 3 Sélectionnez l'orientation de l'original conformément aux originaux en place. 4 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. La touche [ORIGINAL SPÉCIAL] apparaît sur fond noir. 5 Procédez au besoin à d'autres réglages du système Entrez le nombre de copies en utilisant le pavé numérique.

Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-75

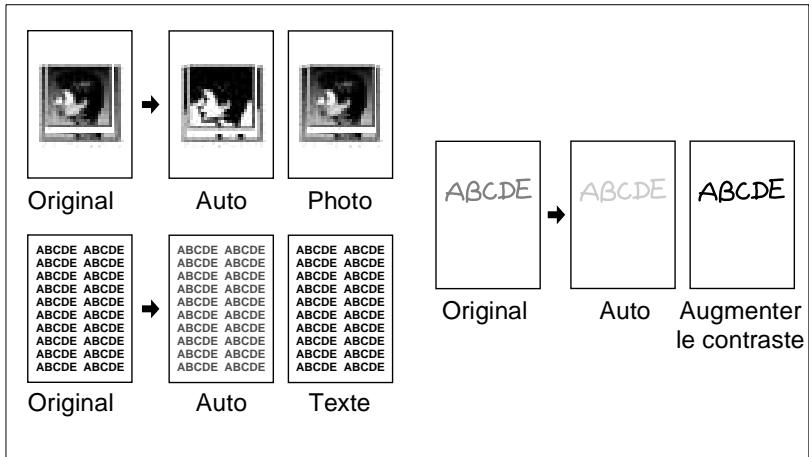

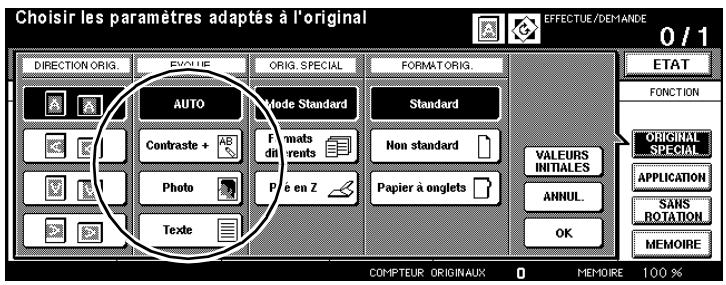

Fonctions de base Régler le mode contraste texte/photo (original spécial) Améliorez la qualité des copies en sélectionnant un mode de numérisation spécial. e JO. ile | Original Auto Photo ABCDE , ABCDE : [ANSE MCE | [An anênE ABcoe ABcDe | | ABCDE ABCDE Original Auto Augmenter Rd) ASE ie le contraste Original Auto Texte Numérisez e des originaux standard : Auto e seulement des originaux texte :Texte e seulement des originaux photo : Photo © des originaux très clairs : Contraste + Q... Tout plus clair ou plus foncé ? Siles copies vous semblent globalement trop claires ou trop foncées, vous pouvez modifier le réglage du contraste. P our des informations plus détaillées, voir page 4-51 Dis51/Di650

Fonctions de base 4 Façon de procéder 1 Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque pour la sélection des réglages de numérisation est affiché. Choisir les paramètres adaptés à l'original EG" 0/1 conPrruR or ca rare 100 2 Sélectionnez le mode contraste texte/photo désiré O Auto O Contraste + o Photo Oo Texte 3 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. La touche [ORIGINAL SPÉCIAL] apparaît sur fond noir. 4 Procédez au besoin à d'autres réglages du système 5 Entrez le nombre de copies en utilisant le pavé numérique. 6 Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition 7 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-77

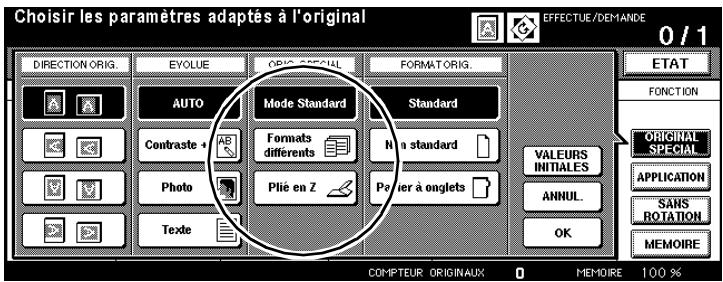

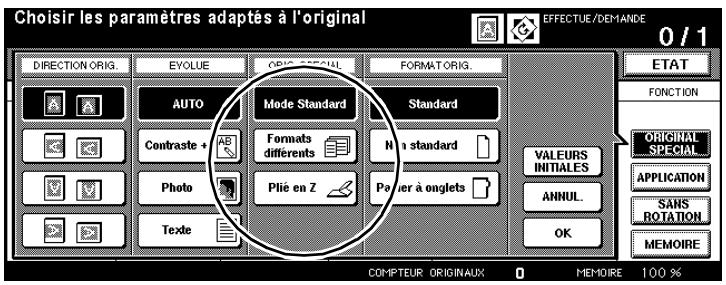

Fonctions de base Utiliser des formats différents (original spécial) Copiez des originaux de différents formats en un seul cycle Utilisez pour copier une des fonctions suivantes : e “APS” (copier les originaux sur les formats de papier adéquats) ou e ‘“AMS” (copier les originaux sur un format de papier unique) Originaux APS AMS Pour de plus amples informations à propos de la fonction “APS”, voir page 4-59 Pour de plus amples informations à propos de la fonction “AMS", voir page 4-54 Tenez compte de ce qui suit ! + Formats de A3,B4, A4R, A4,B5,A5 (mélangés) l'original : B4, A4R, B5R, B5, A5 (mélangés) AUR, B5R, A5 (mélangés) B5R, A5R (mélangés) + Types d'originaux : Papiers normaux (50 à 130 g/m2) + Capacité de max. 100 originaux (80 g/mi) réception de l'EDH : Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: Agrafage (avec APS), Rotation tri, Pliage, Pliage & agrafage, Pliage en 3 Perforation avec unité de perforation PK-2 (B6 etfou avec APS) + Original spécial: Format spécial, original avec pliage en Z, papier à onglet Dis51/Di650

Fonctions de base Tenez compte de ce qui s: + Applications : Intercalaire/couverture, chapitre, mise en page, livret, transparents, insertion image, copie de livre, programmer travail, cadrage original, répétition d'images, centrage auto, superposition d'images, mémoire de superposition d'images Dis51/Di650 4-79

Fonctions de base Façon de procéder

Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque pour la sélection des réglages de numérisation est affiché. Choisir les paramètres adaptés à l'original E"""""" 0/1 CoPrruR eRcMaUt D rom 100

Q... Appuyez sur la touche [FORMATS DIFFÉRENTS]. La touche apparaît sur fond noir. Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. La touche [ORIGINAL SPÉCIAL] apparaît sur fond noir. La fonction “APS " a été automatiquement activée. Procédez au besoin à d'autres réglages du système. Entrez le nombre de copies en utilisant le pavé numérique Alignez les originaux sur le coin arrière gauche de l'EDH. Ajustez ensuite les guides d'original. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Mélanger les formats ? Les originaux doivent être mis en place correctement afin de pouvoir être insérés sans problème. P our des informations plus détaillées, voir page 3-12. Dis51/Di650

Fonctions de base 4 Utilisez des originaux pliés en Z (original spécial) Copiez des originaux avec pliage en Z à l'aide de l'EDH. Pendant que l'original est numérisé, le système détermine automatiquement la longueur du papier. Le processus de numérisation peut durer plus longtemps que d'habitude. Vous pouvez placer jusqu'à 100 originaux pliés ou non en Z. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Document sur la vitre d'exposition + Original spécial: Format universel, format spécial, papier à onglet + Applications : Cadrage original, centrage auto, répétition d'image, mémoire de superposition d'images Q.. Mettre en place originaux pour pliage en Z ? Les originaux doivent être mis en place correctement afin de pouvoir être insérés sans problème. P our des informations plus détaillées, voir page 3-14 Dis51/Di650 4-81

Fonctions de base Façon de procéder 1 Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque pour la sélection des réglages de numérisation est affiché. Choisir les paramètres adaptés à l'original EG" 0/1 conPrruR or ca rare 100 2 Appuyez sur la touche [PLIÉ EN Z]. La touche sélectionnée apparaît sur fond noir. 3 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées. La touche [ORIGINAL SPÉCIAL] apparaît sur fond noir. 4 Procédez le cas échéant à d'autres réglages du système 5 Entrez le nombre de copies en utilisant le pavé numérique 6 Mettez les originaux en place. Oo dans l'EDH Alignez les originaux sur le coin arrière gauche de l'EDH. Ajustez ensuite les guides d'original. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

Fonctions de base 4 Déterminer des formats spécifiques pour les originaux (original spécial) Définissez des paramètres spéciaux, quand p. ex. vous souhaitez utilisez des originaux de format spécial ou avec des onglets. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : pour le format spécial + Fonctions de base: Pliage + Original spécial : Format universel, originaux pliés en Z, papier à onglet + Applications : Mémoire de superposition d'images pour l'impression pleine page + Applications : Mise en page, livret, copie de livre, cadrage original, marge pour les onglets + Originalspécial: Format universel, originaux pliés en Z, format spécial + Applications : Intercalaire/couverture, chapitre, mise en page, livret, copie livre, cadrage original, transparents, insertion image, mémoire de superposition Dis51/Di650 4-83

4 Fonctions de base Façon de procéder 1 Dans les réglages de base, appuyez sur la touche [ORIGINAL SPÉCIAL]. Le masque Type d'original pour des originaux spéciaux est affiché 2 Appuyez sur la touche [NON STANDARD] quand vous souhaitez travailler avec des originaux ne correspondant à aucun format standard Appuyez sur la touche [PAPIER À ONGLETS] quand vous souhaitez copier des originaux avec onglets Une fenêtre de sélection s'ouvre Choisir les paramètres adaptés à l'original E"""""" 0/1 conPrruR or ca rare 100 3 Sélectionnez le format correspondant à l'original inséré. 7? Que signifie "En Totalité"? Quand vous appuyez sur la touche [EN TOTALITÉ], c'est toute la surface de la glace d'exposition qui sera numérisée + Appuyez sur la touche [EN TOTALITÉ] pour numériser toute la surface de la glace d'exposition 4-84 Di551/Di650

Confirmez votre sélection avec la touche [OK] La fenêtre de sélection se ferme Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées Procédez au besoin à d'autres réglages du système Entrez le nombre de copies en utilisant le pavé numérique. Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 4-85

Fonctions de base Di551/Di650

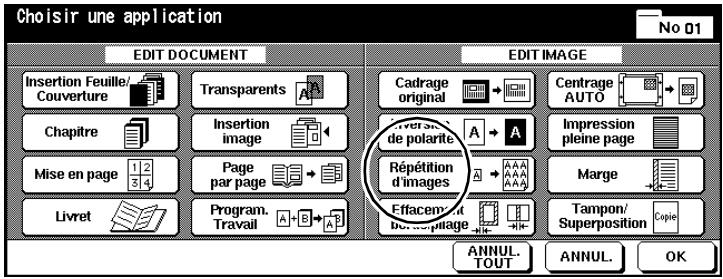

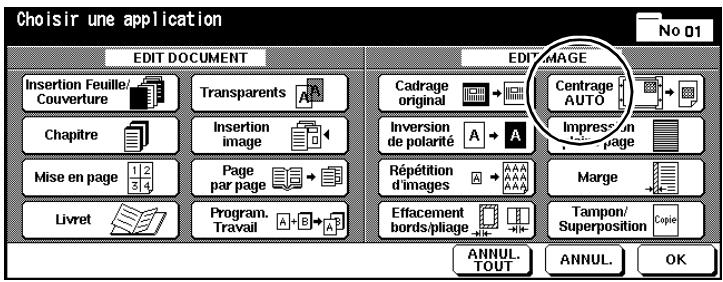

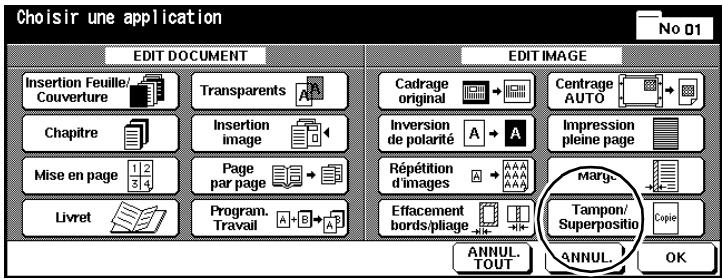

Applications 5 EBEC 5 Applications Profitez des possibilités multiples d'application que vous offre ce système La touche [APPLICATION] vous permet d'appeler l'écran d'applications Mettre l'orlginal dans le chargeur recto vers _le haut. Poor | covRate | an ORPI PAPER ET LATTES EDH APPLEANEI

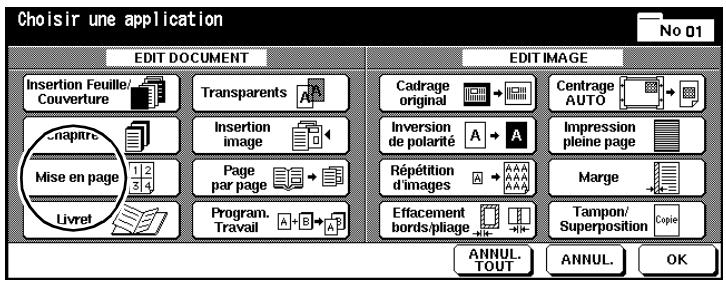

L'affichage pour le domaine “Applications” montre les multiples possibilités d'application. Toutes les applications ne se laissent pas combinées. Quand vous choisissez une application, les applications que vous ne pouvez pas combiner sont automatiquement éteintes. Choisir une application Contrago Ÿ auro |L ET mms

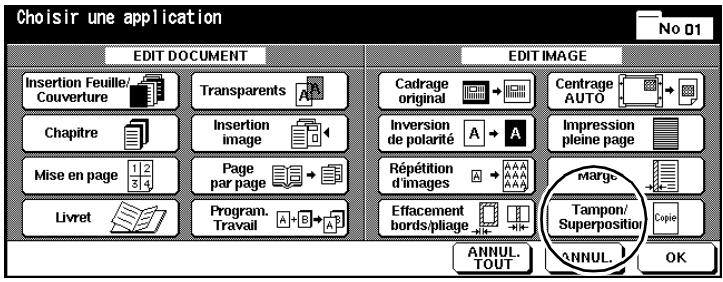

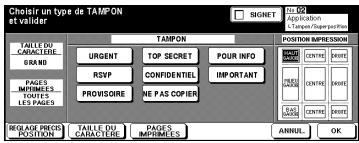

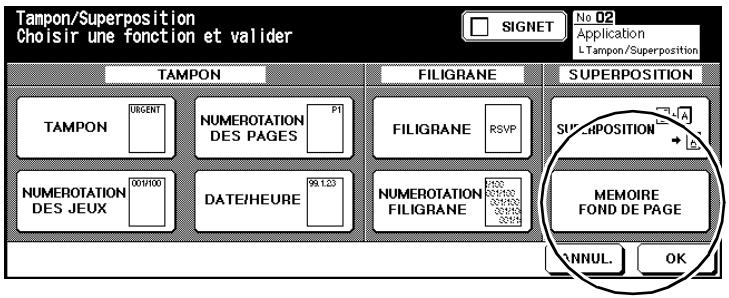

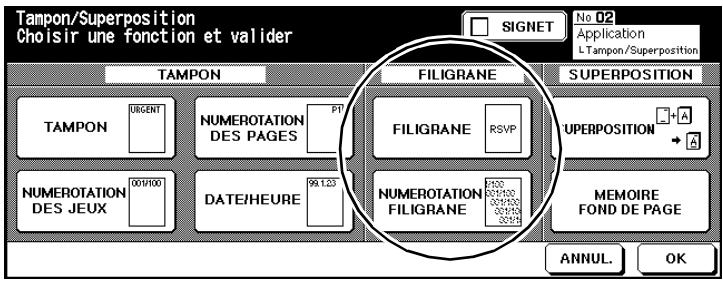

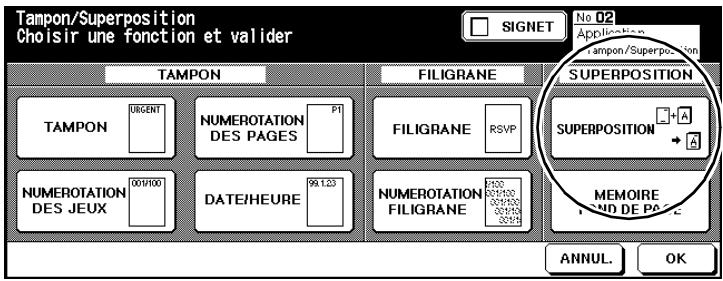

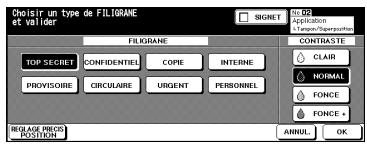

Tampons Superpostion Désactiver toutes les applications ? Si vous désirez désactiver toutes les applications, appuyez sur la touche [ANNUL. TOUT]. Pour désactiver des applications isolées, appuyez sur la touche sur fond noir de l'application. La touche apparaît alors sur fond blanc. L'application est désactivée Dis51/Di650 5-1

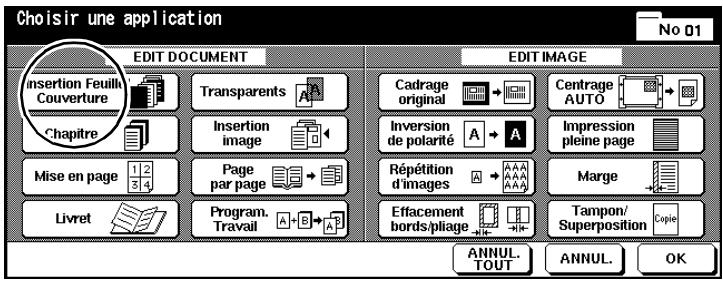

Applications Ajouter des intercalaires et des couvertures Ajoutez des intercalaires et des couvertures/dos à vos jeux de copies Déterminez jusqu'à 30 positions pour les intercalaires (y compris couverture/dos). Utilisez des papiers différents pour les feuilles intercalaires et les feuilles de couverture/dos Choisir une application EDIT DOCUMENT. ÉUE vas Tampons Superpostion Choisissez entre : e Couverture imprimée ou vierge e Dos imprimé ou vierge © Intercalaire imprimée ou vierge Q... Bac d'alimentation pour couverture et dos ! Les feuilles de couverture et de dos doivent être placées dans un bac d'alimentation de papier. Si vous désirez utiliser des papiers différents pour la couverture et le dos, placez les papiers en alternance dans le bac d'alimentation. Utilisez la même épaisseur de papier. Dis51/Di650

Applications 5 Remarques concernant les intercalaires et couvertures Veuillez tenir compte des points suivants : e Utilisez un formatidentique pour les intercalaires, les couvertures, les dos etles copies © La sélection automatique du taux de restitution (AMS) est automatiquement activée © Dans la mesure du possible, placez les papiers épais dans le passe- copie. Tenez compte de ce qui suit ! + Nombre max. 30 positions (de 1 à 999) y compris couverture et dos d'intercalaires et couvertures : Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: APS, Groupe, Rotation Tri, Rotation groupe, Perforation avec unité de perforation Pk-2 + Originalspécial: Formats différents, onglet + Applications : Mise en page, livret, transparents, insertion image, copie de livre, programmer travail, cadrage original, répétition d'image, centrage auto, superposition d'images, mémoire de superposition Dis51/Di650 5-3

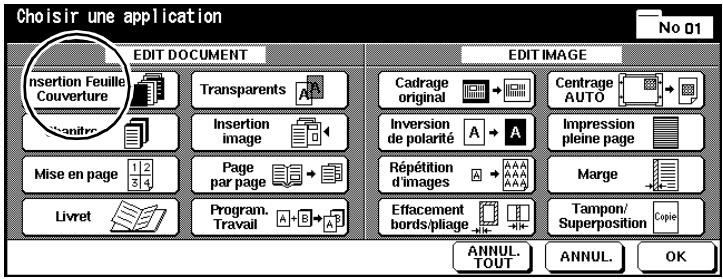

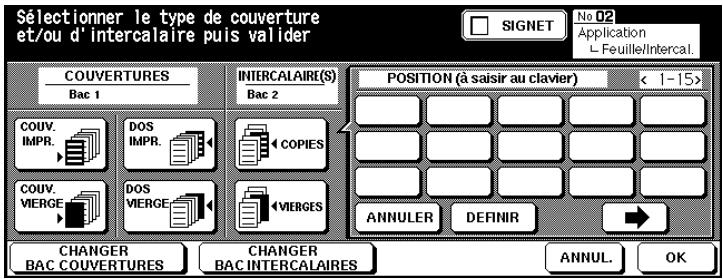

Applications Façon de procéder : insertion feuille/couverture 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application EDIT DOCUMENT. 2 Appuyez sur la touche [INSERTION FEUILLE/COUVERTURE]. Le masque pour les intercalaires et les couvertures est affiché. Sélectionner le type de couverture CES et/ou d'intercalaire puis valider CR En LFeuiennercal COUVERTURES Dec! Dos 3 Placez le papier pour les feuilles intercalaires et les pages de couverture dans les bacs d'alimentation papier spécifiés. Appuyez éventuellement plusieurs fois sur la touche [CHANGER BAC COUVERTURES ]Jou encore [CHANGER BAC INTERCALAIRES] pour sélectionner un autre bac d'alimentation papier.

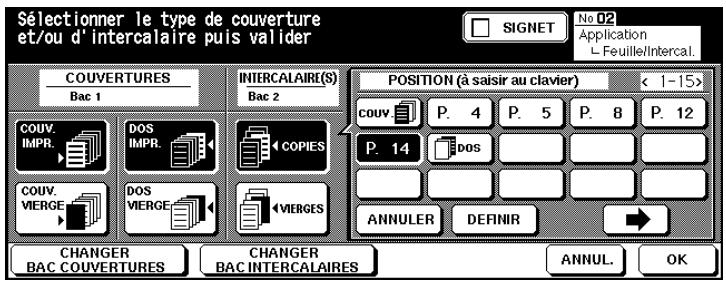

Applications 5 4 Sélectionnez la fonction désirée Oo Couvertures imprimées ou vierges (non imprimées) o Dos imprimé ou vierge Oo Intercalaire imprimé ou vierge Sélectionner le type de couverture CES eou d'interealaire puis valider [CE sou | COUVERTURES Dec!

7? Comment sont déterminées les positions pour les intercalaires ? + Entrez via le pavé numérique la position désirée Exemple : intercalaire vierge en position 4 Une feuille intercalaire non imprimée va être insérée entre les pages d'originaux 4 et 5. Exemple : intercalaire imprimée en position 4 La page d'original 4 est copiée sur du papier intercalaire Confirmez chaque indication de position avec la touche [DEFINIR]. Si vous désirez entrer plus de 15 positions, appuyez sur la touche avec la flèche à droite. D'autres champs de saisie sont affichés + Si vous souhaitez effacer une position, commencez par la sélectionner. Puis, appuyez sur la touche [ANNULER]. La position est effacée 5 Confirmez vos entrées avec la touche [OK] 6 Procédez au besoin à d'autres réglages du système 7 Entrez le nombre de copies en utilisant le pavé numérique. 8 Placez les originaux dans l'EDH. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 5-5

5.2 Créer des chapitres

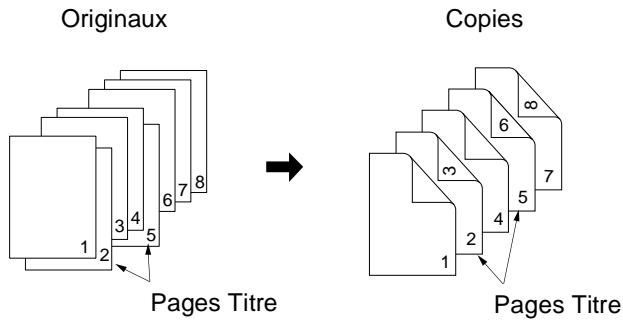

Séparez vos jeux de copies par chapitres. Un nouveau chapitre commence pour les copies recto-verso toujours sur une page recto. Vous pouvez déterminer jusqu'à 30 positions pour les feuilles de chapitre Originaux Copies Pages Titre Pages Titre Recommandations pour : chapitre Tenez compte de ce qui suit ! + Nombre max. de 30 positions (de 1 à 999) têtes de chapitre Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: 1-1, 2-2, 2-1, Groupe, Rotation tri, Rotation groupe, sortie avec recto vers le haut, Perforation avec unité de perforation PK-2 + Original spécial : Formats différents, papiers à onglet + Applications : Mise en page, transparents, insertion image, programmer travail, cadrage original, mémoire fond de page Combiner les fonctions de manière judicieuse ! Combinez ces fonctions avec l'une des fonctions tampon, comme la numérotation des pages, du jeu ou le filigrane. P our des informations plus détaillées, voir page 5-51 5-6 Di551/Di650

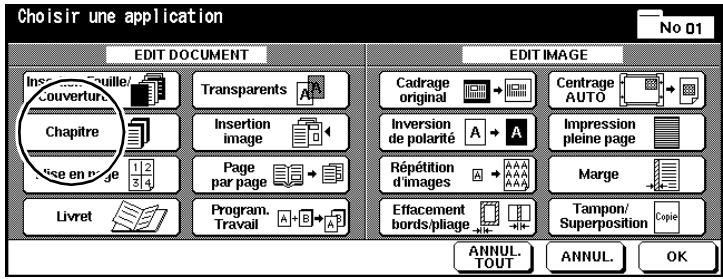

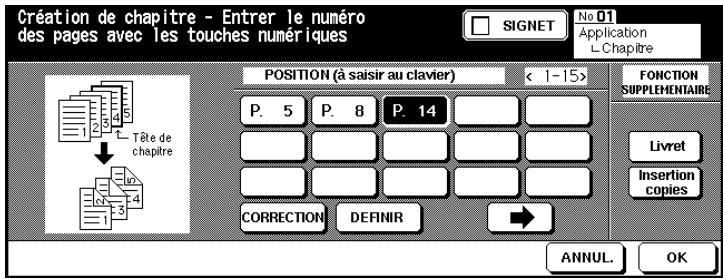

Applications 5 Façon de procéder : créer des chapitres 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application 2 Appuyez sur la touche [CHAPITRE] Le masque pour la création de chapitre est affiché Création de chapitre - Entrer le nunéro Tr acner M0 ESS EREEANTE CE pin Entrez via le pavé numérique la position des têtes de chapitre. Confirmez chaque indication de position avec la touche [DEFINIR]. 7? Quel est l'effet des positions pour les têtes de chapitre ? + Entrez via le pavé numérique la position désirée Exemple : page titre en position 4 Le verso de la page 3 ne sera pas imprimé. La page 4 est copiée sur le recto de la page suivante. Dis51/Di650 5-7

Applications © © “M OO u1 uniquement si nécessaire Appuyez sur la touche [LIVRET] pour combiner les fonctions “Chapitre” et “Livret”.

Appuyez sur la touche [IINTERCALAIRE IMPR.] pour combiner les fonctions chapitre et “Insertion feuille/couverture” Confirmez vos entrées avec la touche [OK] Procédez au besoin à d'autres réglages du système. Entrez le nombre de copies en utilisant le pavé numérique Placez les originaux dans l'EDH Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression des copies commence dès que les originaux ont été numérisés. 5-8 Dis51/Di650

5.3 Faire des combinaisons (mise en page)

Faites imprimer un aperçu d'ensemble de votre jeu de copies. Les pages d'originaux 2, 4 ou 8 peuvent être copiées sur une copie. Sens horizontal Sens vertical 2en1 4enl Benl 4enl 8en1 1/2 113 HAE 1B]5[7 11? s6[7[8 2fafe|s 3/4 2/4 1/2 1/5 1[2]/3/4 1]3 216 3[4a|)5 16 2/4 317 BE RE Choisissez entre : e mise en page horizontale 2en1 2 pages d'original sur 1 page de copie recto 4en1 4 pages d'original sur 1 page de copie recto 8en1 8 pages d'originaux sur 1 page de copie recto e mise en page verticale 4en1 4 pages d'originaux sur 1 côté de copie 8enl 8 pages d'originaux sur 1 côté de copie Dis51/Di650 5-9

Applications Recommandations : mise en page Veuillez tenir compte des points suivants : © Quand vous sélectionnez l'application “Mise en page”, la fonction “AMS "est automatiquement activée e Le papier pour cette application vient normalement du 1 er bac d'alimentation de papier. En cas de besoin sélectionnez manuellement un autre bac © Les originaux doivent d'abord être lus dans la mémoire d'originaux pour qu'une combinaison puisse être créée. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: APS, Groupe, Rotation tri, Rotation groupe + Original spécial: Formats différents + Applications : Insertion feuille/couverture, chapitre, livret, transparents, insertion image, copie livre, programmer travail, cadrage original, répétition d'images, mémoire de superposition Dis51/Di650

Applications 5 Façon de procéder : créer mise en page 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application

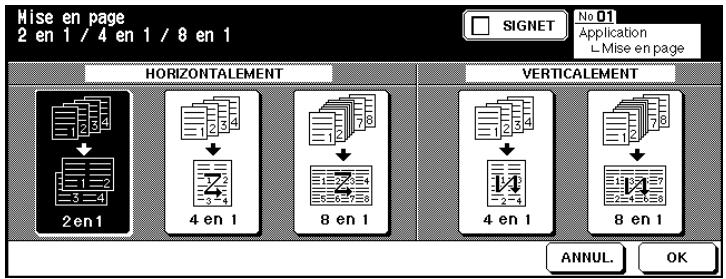

Mise en page] 2 Appuyez sur la touche [MISE EN PAGE]. Le masque pour les combinaisons possibles est affiché. Mise en page CET En 2eni/4emt/6em CR Et HEie en page HOMZONTALEMENT VERNCRTENENT 3 Sélectionnez la fonction désirée O Horizontalement 2enl,4enlou8en1 O Verticalement 4enlou8en1 Dis51/Di650 5-11

Applications Confirmez vos entrées avec la touche [OK]. Les sélections de base sont de nouveau affichées. La fonction AMS a été automatiquement activée. Mettre l'original dans le chargeur pren rire recto vers le haut EI 0/1 Appuyez sur la touche [ORIGINAL SPÉCIAL] La fonction de sélection de l'orientation de l'original s'affiche Choisir les paramètres adaptés à l'original EG" 0/1 Me Neon on ML nue conPrruR or ca rare 100 Sélectionnez l'orientation de l'original conformément à l'original en place. Confirmez votre sélection avec la touche [OK]. Les sélections de base sont de nouveau affichées. Entrez le nombre de copies en utilisant le pavé numérique Placez les originaux dans l'EDH Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression des copies commence dès que les originaux ont été numérisés. Dis51/Di650

5.4 Confectionner des livrets

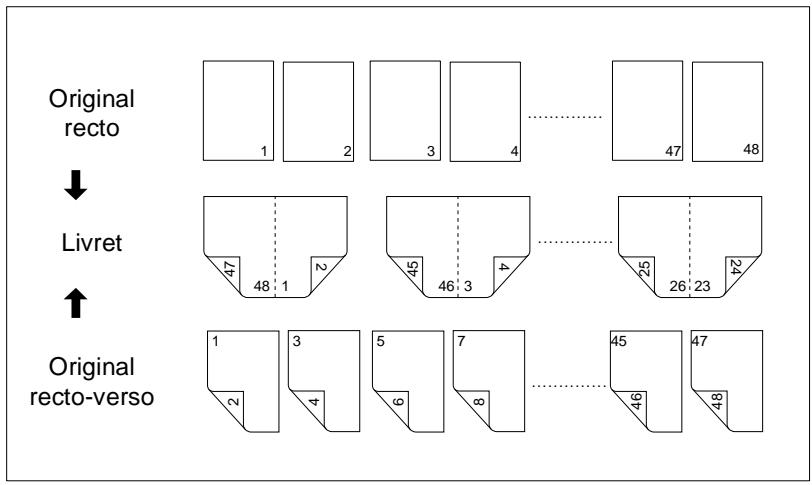

Confectionnez un livret à partir de votre jeu d'originaux en format A4 (A3 plié) ou A5 (A4 plié). Les pages d'originaux sont ordonnées de façon à ce que le livret ait une numérotation en continu Original recto Livret Original recto-verso “1 Ÿ 26/23

Choisissez entre : e livret sans couverture © livret avec couverture sans copie (vierge) © _ livret avec couverture avec copie (imprimée) Dis51/Di650

Applications Recommandations pour : livrets Veuillez tenir compte des points suivants : © Les originaux doivent d'abord être lus dans la mémoire d'originaux pour qu'un livret puisse être confectionné © Le nombre de pages de l'original doit être divisible par 4, sinon des pages vides sont automatiquement ajoutées à la fin de la brochure © Le mode de copie 1-2 est automatiquement activé. La fonction “AMS "est automatiquement activée. © Les fonctions “Pliage” et ‘Agrafage & pliage” peuvent seulement être activées si le système est équipé du module de finition FN6. Tenez compte de ce qui suit ! + Formats originaux : A3, B4, A4R, A4, B5R, B5 Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : APS, Groupe, Rotation tri, Rotation groupe, Perforation avec unité de perforation PK-2 (avec fonction page de couverture activée) Sortie avec recto vers le haut, 1-1, 2-1, unité d'insertion avec fonction page de couverture pour livrets + Original spécial: Formats différents, papiers à onglet + Applications : Insertion feuille/couverture, mise en page, transparents, programmer travail, cadrage original, répétition d'images, mémoire fond de page Q.. Confection automatique de livrets Sile système est équipé du module de finition FN-6, les livrets sont pliés et piqués à cheval quand ils sortent. Pour des informations plus détaillées, voir page 4-14 etles pages suivantes Dis51/Di650

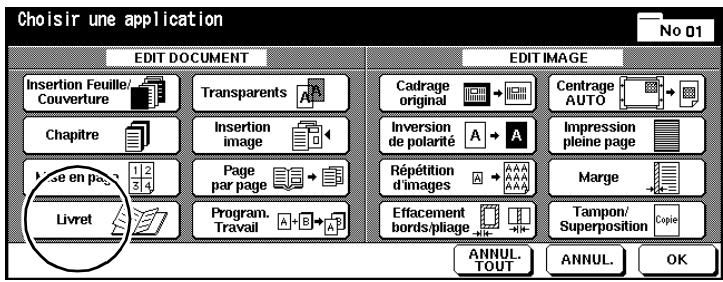

Applications 5 Façon de procéder : créer un livret Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application

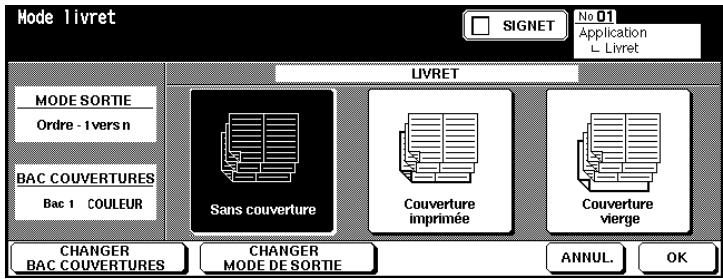

AU) |annun.) |__ok Appuyez sur la touche [LIVRET]. Le masque pour les réglages livret est affiché. Mode Livret MODE SORTE orure vers BAC COUVERTURE. Bac 1 COULEUR Couverture Vierge one SNO es Joe )

BAC COUVERTURES MODE DE SORTE

Sélectionnez la fonction désirée O sans couverture O couverture imprimée O couverture vierge Dis51/Di650 5-15

Applications uniquement si nécessaire Placez le papier dédié aux pages de couverture dans le bac d'alimentation papier indiqué

Appuyez éventuellement plusieurs fois sur la touche [CHANGER BAC PAGES DE COUVERTURE] pour sélectionner un autre bac d'alimentation

Appuyez sur la touche [MODIFIER MODE SORTIE] pour choisir un nouvel ordre des pages. L'ordre “1 à n"est généralement choisi pour la fonction Livret. 5 Confirmez vos entrées avec la touche [OK]. Les sélections de base sont de nouveau affichées. Mettre l'orlginal dans le chargeur recto vers _le haut. EDH 6 Sélectionnez un bac pour l'alimentation en papier. Définissez le mode de copie 1-2 ou 2-2. Le cas échéant, procédez à d'autres réglages système 7 Entrez le nombre de livrets en utilisant le pavé numérique 8 Placez les originaux dans l'EDH 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. Dis51/Di650

5.5 Confectionner un intercalaire transparent

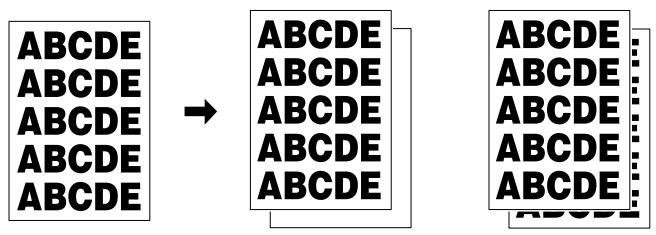

Confectionnez les jeux de transparents et les intercalaires pour votre présentation au rétroprojecteur. ABCDE ABCDE ABCDE ABCDE ABCDE ABCDE ABCDE ABCDE ABCDE + |ABCDE ABCDE ABCDE ABCDE ABCDE ABCDE Choisissez entre : © Transparent avec intercalaire vierge © Transparent avec intercalaire imprimé Remarques concernant l'intercalaire transparent Veuillez tenir compte des points suivants : e Mettez en place un à un les transparents dans le passe-copie. e La fonction “AMS"est automatiquement activée Tenez compte de ce qui suit ! + Capacité d'introduction du passe-copie : + Formats des transparents : 1 transparent

Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : + Original spécial : + Applications : APS, 1-2, 2-2, Agrafage, Tri, Groupe, Pliage, Agrafage & pliage, Massicoter, Rotation tri, Rotation groupe, Insertion couverture, Pliage en 3, Perforation Formats différents, papiers à onglet Insertion feuille/couverture, chapitre, mise en page, livret, copie de livre, programmer travail, répétition d'images, insertion image, superposition d'images, mémoire de superposition Dis51/Di650

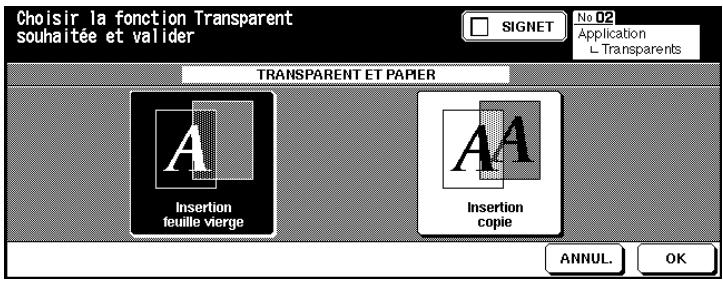

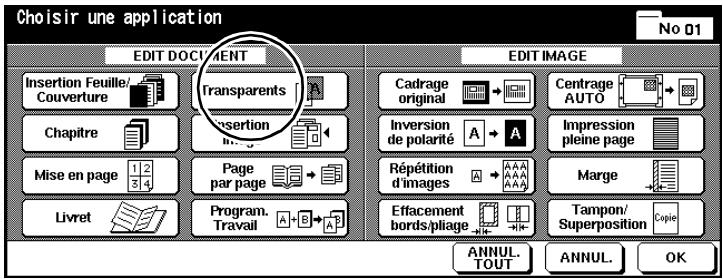

Applications Façon de procéder : confectionner un intercalaire transparent 1 Dans les réglages de base sélectionnez sous Bac papier le passe- copie. Déterminez pour le passe-copie le type de papier “Transparent”. Pour des informations plus détaillées, voir page 4-61. 2 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application EDIT IMAGE se Le do pale So EE sttoen AU) |annun.) |__ok 3 Appuyez sur la touche ITRANSPARENTS] Le masque pour la confection d'intercalaires transparents est affiché. Choisir la fonct lon Transparent GES souhaitée et valider 4 Sélectionnez la fonction désirée. oO Insertion feuille vierge oO Insertion copie 5 Confirmez votre sélection avec la touche [OK] 6 Procédez au besoin à d'autres réglages du système. Dis51/Di650

Applications 7 Mettez en place un transparent dans le passe-copie. 8 Mettez les originaux en place Oo dans l'EDH Oo sur la vitre d'exposition 9 Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Dis51/Di650

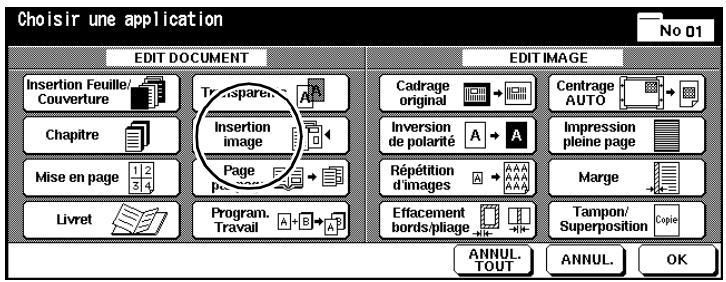

Applications Insertion d'image Ajoutez dans un jeu d'originaux des documents incompatibles avec l'EDH {p. ex. photos, documents avec des éléments collés). Ces documents sont lus lorsqu'ils sont placés sur la vitre d'exposition et sont ensuite insérés dans les autres documents. Vous pouvez insérer jusqu'à 30 documents

.ël Vitre d'exposition Sortie des copies Recommandations : insertion image Tenez compte de ce qui suit ! + Nombre max. de documents introduits 30 positions (de 1 à 999) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : + Original spécial : + Applications : Groupe, Rotation tri, Rotation groupe Formats différents, papiers à onglet Insertion feuille/couverture, chapitre, mise en page, transparents, copie de livre, programmer travail, cadrage original, répétition d'images, centrage auto, superposition d'images, mémoire de superposition Dis51/Di650

Applications 5 Façon de procéder : insertion image 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application insertion Feuste “Couverure 2 Appuyez sur la touche [INSERTION IMAGE]. Le masque pour l'insertion d'image est affiché. Insertion d'originaux - Entrer numéro CET

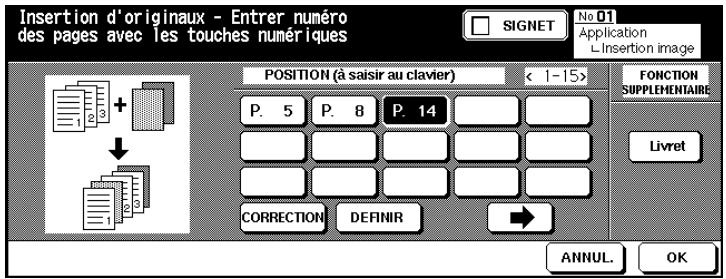

{coRRFcTON 3 Entrez via le pavé numérique la position désirée. 7 Comment sont déterminées les positions ? + Exemple : première insertion en position 4 Le premier document numérisé sur la vitre d'exposition est inséré entre les pages d'originaux 4 et 5 introduites par l'EDH. Confirmez chaque indication de position avec la touche [DEFINIR]. Si vous désirez entrer plus de 15 positions, appuyez sur la touche avec la flèche à droite. D'autres champs de saisie sont affichés Dis51/Di650 5-21

5 Applications 7? Voulez-vous insérer plusieurs pages à une position ? + Exemple : première insertion en position 6 (trois pages) Tapez trois fois de suite l'indication de position “6”. Les trois originaux placés manuellement sur la vitre d'exposition sont insérés après le 6e original lu par insertion automatique de l'EDH 4 Confirmez vos entrées avec la touche [OK] 5 Procédez au besoin à d'autres réglages du système. 6 Entrez le nombre de copies en utilisant le pavé numérique Placez dans l'EDH les originaux qui sont adéquats. Lancez la procédure de numérisation en appuyant sur la touche [IMPRESSION] du panneau de contrôle Les originaux sont introduits les uns après les autres Placez le document à insérer sur la vitre d'exposition. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancerle cycle de numérisation. R épétez cette étape jusqu'à ce que tous les originaux soient numérisés. 7? Dans quel ordre les documents insérés doivent-ils être numérisés ? + Numérisez les documents dans l'ordre dans lequel ils doivent être insérés. Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation. Lancez le cycle d'impression en appuyant sur la touche [IMPRESSION] du panneau de contrôle Q.. Combinaison avec "livret" ? Vous pouvez combiner l'application “Insertion image” avec la fonction “livret”. Pour ce faire, dans l'écran dédié à l'insertion des images, appuyez sur la touche [LIVRET] et procédez à vos réglages. 5-22 Di551/Di650

5.7 Faire une copie de livre (page par page)

Faites des copies rectos ou recto-verso des pages de droite et de gauche d'un livre ouvert. Vous pouvez inclure la page de titre et le dos livre Combinez aussi cette fonction avec la fonction livret. Direction original Mode de copie 1-1/2-1 1-2/2-2 Choisissez entre : e Page par page ne copier que les pages intérieures e Couverture puis page par page copier le titre du livre et les pages intérieures e Couverture/Dos puis page par page copier le titre, le verso et les pages intérieures Dis51/Di650 5-23

Applications Remarques concernant la copie de livre (page par page) Veuillez tenir compte du point suivant : e APS etAMS sont automatiquement désactivés. Un taux de restitution peut être paramétré manuellement. Tenez compte de ce qui suit ! + Formats de papier : A4,B5 Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : + Original spécial : + Applications : APS, AMS, Rotation tri, Rotation groupe, Pliage, Agrafage & pliage, P liage en 3 Formats différents, papiers à onglet Insertion feuille/couverture, mise en page, insertion image, programmer travail répétition d'images, marge, superposition d'images, mémoire de superposition Dis51/Di650

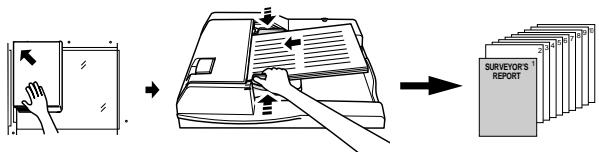

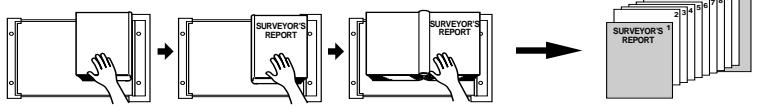

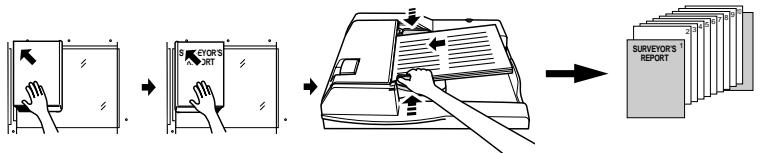

Applications 5 Façon de procéder : faire une copie de livre 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application insertion Feuste “Couverure 2 Appuyez sur la touche [PAGE PAR PAGE] Le masque pour la confection de copies de livre est affiché. Page par page (EE siouer Ein À Page par page PAGE PAR PAGE,

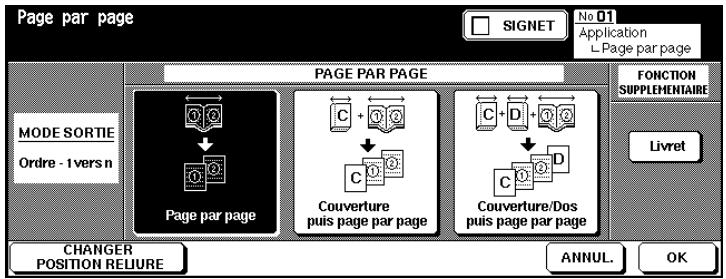

rer Couvenure puis pago par pago POSTMON RELIURE 3 Sélectionnez la fonction désirée Oo Page par page Oo Couverture puis page par page Oo Couverture/Dos puis page par page uniquement si nécessaire Modifiez éventuellement la position de reliure du livre. L'ordre “1 vers n'est généralement choisi. 5 Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées Dis51/Di650 5-25

Applications Entrez le nombre de copies en utilisant le pavé numérique. P rocédez le cas échéant à d'autres réglages du système. 7 Placez le livre sur la vitre d'exposition. Démarrez le processus de numérisation des pages avec la touche du panneau de contrôle IMPRESSION]. Numérisez toutes les pages les unes après les autres Couverture puis page par page [lal}

Couverture/Dos puis page par page

Couverture puis page par page Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation. 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

5.8 Programmer un travail

Copiez des parties d'un jeu d'originaux avec différents réglages et puis faites les copies en bloc. Vous pouvez diviser un jeu d'originaux en 100 jeux partiels maximum. | CM Remarques concernant la programmation d’un travail Veuillez tenir compte des points suivants : © Le formatde papier qui a été déterminé pour la 1ère partie ne peut pas être changé pour d'autres jeux partiels. Vous pouvez cependant changer de bac d'alimentation quand des formats de papier identiques sont dans les bacs. © Le type de finition qui a été défini pour le dernier jeu partiel vaut pour le jeu de copies tout entier. e Quand vous travaillez avec cette application vous ne pouvez pas mémoriser les réglages de système dans la mémoire programme. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : APS, Modifier format papier, Rotation, Groupe, Rotation tri, Rotation groupe, Pliage, Agrafage & pliage, P erforation avec unité de perforation PK-2, Pliage en 3, Fonctions serveur + Originalspécial: Formats différents + Applications : Insertion feuille/couverture, chapitre, mise en page, livret, transparents, Insertion image, copie de livre, programmer travail, répétition d'images 2-4-8, superposition d'images, mémoire de superposition Dis51/Di650 5-27

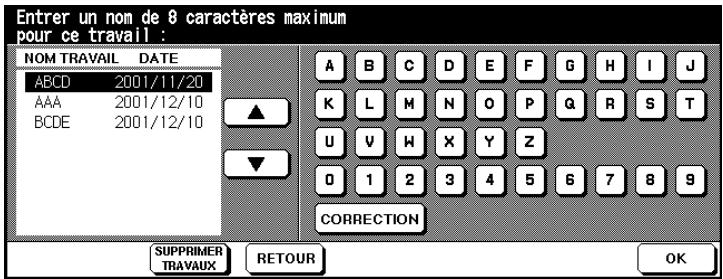

Applications Façon de procéder : programmer un travail 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application 2 Appuyez sur la touche (PROGRAM. TRAVAIL] et confirmez votre sélection en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. La mémoire de documents est automatiquement activée. 3 Procédez au besoin à d'autres réglages du système. 4 Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition 5 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. Après chaque processus de numérisation une fenêtre de dialogue est affichée. Apuyer sur_Inpress lon pour numériser Ru rue € HENOIRE en fin de numérisation EI 0/1 ETAT.

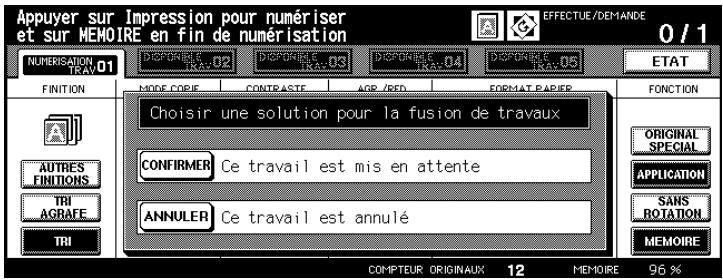

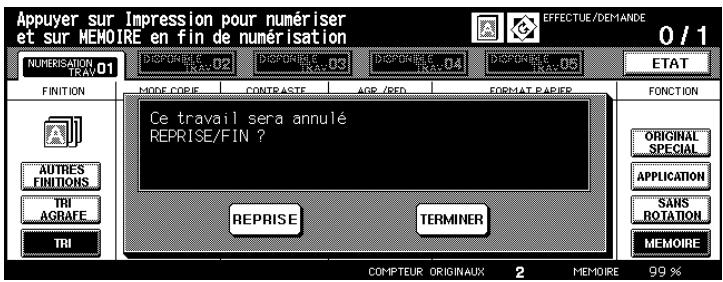

Gomme travail eot mie on attente Ladite) Ce travail est amulé GoPTEUR eRcMaUE 12 Dis51/Di650

Applications 5 Appuyez sur la touche [CONFIRMER] pour poursuivre le processus de numérisation

Appuyez sur la touche [INTERRUPTION] pour effacer le dernier cycle de numérisation 7 Répétez les étapes 3 à 6 pour d'autres jeux partiels du jeu d'originaux. Sélectionnez le type de sortie et via le clavier numérique, tapez le nombre de copies. Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Q... L'ordre correct at-il été respecté ? Numérisez les originaux dans l'ordre dans lequel les originaux doivent sortir. Dis51/Di650 5-29

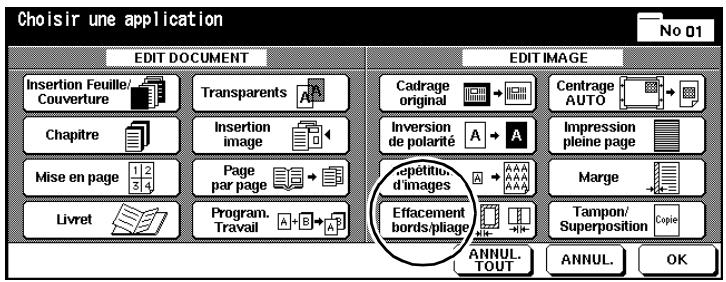

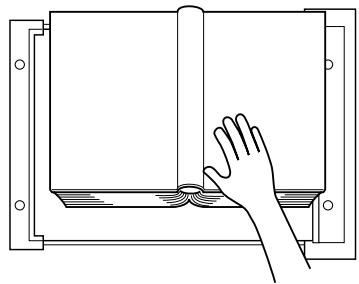

Effacez les bords noirs inesthétiques qui apparaissent lors de la copie de livres p. ex. P our cette fonction il faut placer les originaux un par un sur la vitre d'exposition. Le couvre original doit rester ouvert. sans avec Effacementzone Effacement zone sans image sans image nn TU |

AVE Pour effacer les bords noirs il y a deux manières au choix : © effacer les taches noires par carrés (configuration par défaut du système) ou e effacer les taches noires le long des contours par carrés le long des contours

Déterminer le type de cadrage original en mode utilisateur ! En mode Utilisateur, vous pouvez définir quel mode de cadrage de l'original doit être utilisé. Pour des informations plus détaillées, voir page 7-68. 5-30 Di551/Di650

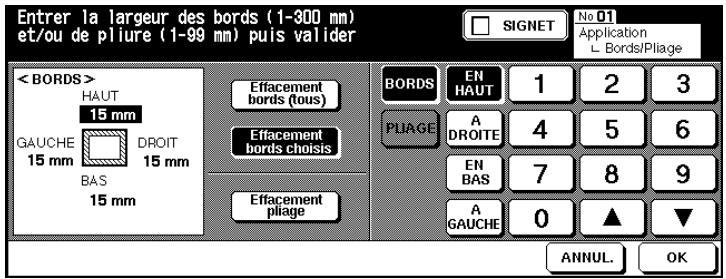

Applications 5 Remarques concernant le cadrage d'original Veuillez tenir compte des points suivants : e Si vous voulez faire des photocopies recto-verso en utilisant la fonction “C adrage original" vous devez d'abord numériser un à un les originaux dans la mémoire de documents © Cette fonction n'est pas recommandée si vous utilisez des originaux très foncés © Quand une forte source de lumière est placée directement au-dessus du système, cela peut porter préjudice à la qualité de la copie. Tenez compte de ce qui suit ! + Mode de copie : 1-1 (1-2 en utilisant la mémoire d'originaux) + Formats originaux: A3 à 10 x10mm Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: EDH, 2-2, 2-1, APS, AMS, Rotation, Rotation tri, Rotation groupe + Original spécial: Formats différents, originaux pliés en Z + Applications : Insertion feuille/couverture, chapitre, mise en page, livret, insertion image, copie de livre avec EDH et mémoire originaux, inversion de polarité, impression pleine page, marge, mémoire fond de page Dis51/Di650 5-31

Applications Façon de procéder : utiliser le cadrage d'original 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application

EE) ES AU) |annun.) |__ok 2 Appuyez sur la touche [CADRAGE ORIGINAL]. 3 Procédez le cas échéant à d'autres réglages 4 Confirmez votre sélection avec la touche [OK] 5 Procédez au besoin à d'autres réglages du système. 6 Entrez le nombre de copies en utilisant le pavé numérique Posez l'original sur la vitre d'exposition. Laissez le couvre original ouvert. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

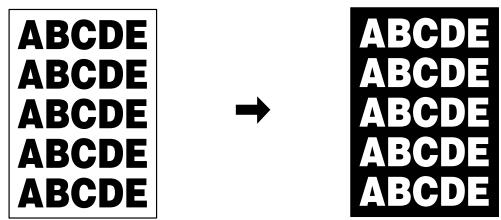

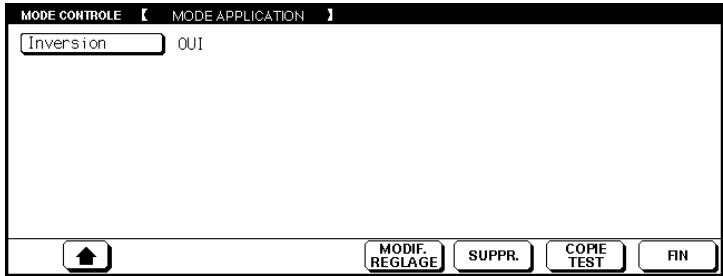

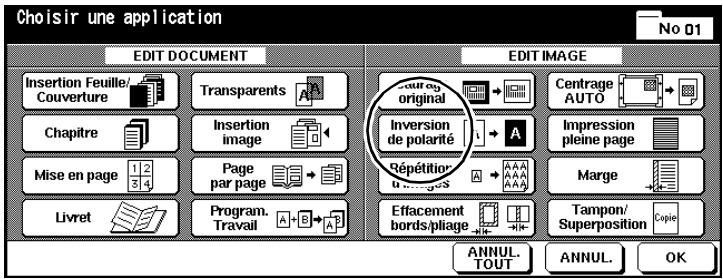

5.10 Inversion de polarité

Inversez le rapport noir/blanc de la copie. Les surfaces noires sont imprimées blanches et les blanches noires. Pour procéder à une inversion de polarité, les originaux doivent être enregistrés dans la mémoire de documents. ABCDE ABCDE ABCDE _ ABCDE ABCDE Di551/Di650

5 Applications Remarques concernant l'inversion de polarité Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: Pliage, Agrafage & pliage, Pliage en 3 + Applications : Cadrage original, répétition d'images, impression pleine page, tampon, superposition d'images Façon de procéder : créer inversion de polarité 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque des Applications s'affiche. Choisir une application AE LE mms dé Marge EE) ES AU) |annun.) |__ok Appuyez sur la touche [INVER SION DE POLARITÉ ]pour sélectionner l'application. 3 Confirmez votre sélection avec la touche [OK] 4 Procédez au besoin à d'autres réglages du système. 5 Entrez le nombre de copies en utilisant le pavé numérique 6 Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650

5.11 Utiliser la répétition d'images

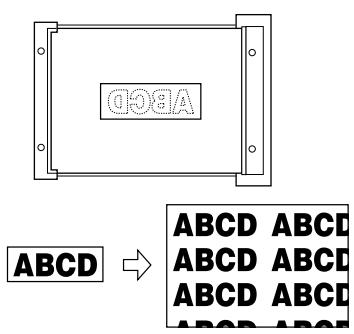

Faites une copie sur laquelle un original ou des éléments d'un original sont répétés plusieurs fois ABCD ABCL ABCD ABCEL ABCD ABCL Choisissez entre : e Largeur Vert/Horiz. Entrée d'une zone de l'original destinée à être répétée plusieurs fois La zone de l'original est définie à partir de l'angle supérieur gauche de la vitre d'exposition. e Mode automatique Détection automatique de la zone d'original qui doit être répétée plusieurs fois © Répétition d'images Définition fixe des répétitions. 2, 4 ou 8 répétitions sont possibles. Dis51/Di650 5-35

Applications Recommandations : répétition d'images Veuillez tenir compte des points suivants : Si vous sélectionnez le mode de copie 1-2, la mémoire originaux est automatiquement activée. e APS etAMS sont automatiquement désactivés. Un taux de restitution peut être paramétré manuellement. © La détection automatique ne fonctionne que si l'EDH est ouvert. La fonction d'effacement des bords est automatiquement activée pour éviter les bords noirs e Quand une forte source de lumière est placée directement au-dessus du système, cela peut porter préjudice à la qualité de la copie Tenez compte de ce qui suit ! Réglage Largeur/Hauteur + Mise en place des uniquement sur la vitre d'exposition originaux : (point de référence angle supérieur gauche de la vitre d'exposition) + Zone progr. : 10 à 150 mm (par incréments de 1 mm) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: EDH, 2-2, 2-1, APS, AMS, Rotation, Groupe, Rotation tri, Rotation groupe + Original spécial: Formats différents, originaux pliés en Z + Applications : Insertion feuille/couverture, chapitre, mise en page, livret, transparents, insertion image, copie de livre, cadrage original, inversion de polarité, effacement marge/pli, centrage auto, marge, tampon/superposition d'images Dis51/Di650

Applications Tenez compte de ce qui s: Mode automatique + Mise en place des originaux : + Zone max. de numérisation : Vitre d'exposition (Point de référence angle supérieur gauche de la vitre d'exposition) A3 à 10 x10mm Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : + Original spécial : + Applications : EDH, 2-2, 2-1, APS, AMS, Rotation, Groupe, Rotation tri et Rotation groupe Formats différents, originaux pliés en Z Insertion feuille/Couverture, chapitre, mise en page, livret, transparents, insertion image, copie de livre, cadrage original, inversion de polarité, effacement bords/pliage, centrage auto, marge, impression pleine page, tampon/superposition d'images Répétitions d'images + Mise en place des originaux : + Zone max. de numérisation : EDH, vitre d'exposition A3 à 10 x10mm Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : + Original spécial : + Applications : APS, AMS, Rotation (si le taux de restitution n'est pas 1,000), Groupe, Rotation tri, Rotation groupe Formats différents, originaux pliés en Z Insertion feuille/C ouverture, chapitre, mise en page, livret, transparents, insertion image, copie de livre, cadrage original, inversion de polarité, effacement bords/pliage, centrage auto, marge, superposition d'images, mémoire de superposition Dis51/Di650

Applications Façon de procéder : utiliser la répétition d'images 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application image Page Caye] Cam] Cox] 2 Appuyez sur la touche IRÉPÉTITION D'IMAGES]. Le masque pour la répétition d'images est affiché. Répétition Image (zone de 10 à 150 nm) CR ms En, |

NBRERÉPENTIONS ANNUL. ok 3 Appuyez sur la touche [VERTICAL/HORIZONTAL]. À l'aide des touches fléchées déterminez la zone de l'original qui doit être répétée. Vous pouvez également appuyez sur la touche [SAISIR AU CLAVIER NBRE RÉPÉTITIONS Jet entrer les valeurs sur le clavier de l'écran tactile

Appuyez sur la touche [AUTO]. La zone de l'original automatiquement reconnue par le système est alors répétée

Appuyez sur la touche [2 FOIS], [4 FOIS] ou[8 FOIS] pour répéter toute la zone de l'original. Le nombre de répétitions dépend alors du format de papier sélectionné divisé par le format de l'original. Dis51/Di650

Applications 4 Confirmez votre sélection en appuyant sur la touche [OK] 5 Procédez le cas échéant à d'autres réglages. Confirmez votre sélection avec la touche [OK] Les sélections de base sont de nouveau affichées 6 Procédez au besoin à d'autres réglages du système

8 Mettez les originaux en place Oo pour l'entrée largeur/hauteur sur la vitre d'exposition Oo pour le mode automatique sur la vitre d'exposition (laisser le couvre-original ouvert) Oo pour les répétitions d'images dans l'EDH ou sur la vitre d'exposition 9 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression des copies commence dès que les originaux ont été numérisés Entrez le nombre de copies en utilisant le pavé numérique. Entrée largeur/hauteur Mode automatique Répétition d'images Dis51/Di650

Eliminez les ombres gênantes des bords et du pliage qui apparaissent lors de la copie de livres p. ex. Copie normale avec avec avec Effacement zone effacement du effacement bords/pliage sans image pliage Choisissez entre : e effacement du pliage effacer seulement le pli e effacement des bords effacer seulement le bord e effacement des bords/du pliage effacer le bord et le pliage Recommandations : effacement bords/pliage Veuillez tenir compte du point suivant : e Quand une forte source de lumière est placée directement au-dessus du système, cela peut porter préjudice à la qualité de la copie Tenez compte de ce qui suit ! + Zones effacement des bords 1 à 300 mm (par incréments de 1 mm) d'effacement: effacement du pliage 1 à 1 mm (par incréments de 1mm) Vous ne pouvez pas combiner avec ces fonctions : + Applications : répétition d'images, impression pleine page 5-40 Dis51/Di650

Applications 5 Façon de procéder : utiliser l'effacement bords/pliage 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application d'images ( Effacement Ports liège) au) Cannur.] [ok 2 Appuyez sur la touche [EFFACEMENT BORDS/PLIAGE]. Le masque pour l'effacement des bords/du pliage est affiché. Entrer la largeur des bords (1-800 nn) GES eu et/ou de pliure (1-99 nn) puis val ider [EE sowr] Re SE : | [3] __ EBEE Lan" KBESEZ Appuyez sur la touche [EFFACEMENT BORDS (TOUS)] pour effacer une marge uniformément grande. Indiquez la valeur à l'aide des flèches ou via le clavier numérique de l'écran tactile

Appuyez sur la touche [EFFACEMENT BORDS CHOISIS] pour définir des marges de tailles différentes. Sélectionnez une page et tapez la valeur à l'aide des flèches ou via le clavier numérique de l'écran tactile.

Appuyez sur la touche [EFFACEMENT PLIAGE ] pour définir la valeur de l'effacement pli. Appuyez sur la touche [PLIAGE Jet tapez la valeur à l'aide des flèches ou via le clavier numérique de l'écran tactile À Confirmez vos entrées avec la touche [OK]. Dis51/Di650 5-41

5 Applications Procédez le cas échéant à d'autres réglages. Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 6 Procédez au besoin à d'autres réglages du système. 7 Entrez le nombre de copies en utilisant le pavé numérique 8 Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression 5-42 Di551/Di650

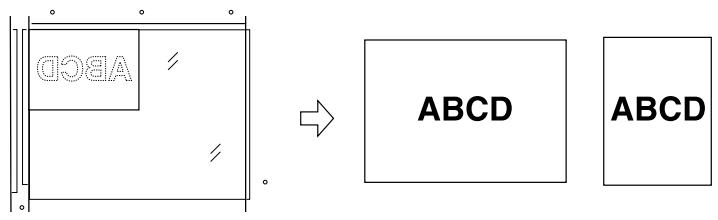

Copiez la zone d'impression d'un original automatiquement centrée sur le papier.

Recommandations : centrage auto Veuillez tenir compte des points suivants : © APS etAMS sont automatiquement désactivés. Un taux de restitution peut être paramétré manuellement. © _L'effacement bords/pliage est automatiquement activé. Cette fonction peut être le cas échéant désactivée manuellement Tenez compte de ce qui suit ! + Mode de copie : 1-1, 1-2 (seulement en utilisant la mémoire d'originaux) Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base: EDH, 2-2, 2-1, APS, AMS, Rotation, Rotation tri, Rotation groupe + Original spécial: Formats différents, originaux pliés en Z + Applications : Insertion feuille/couverture, chapitre (uniquement possible si cadrage original est désactivé), mise en page, livret, insertion image, inversion de polarité, répétition d'images, impression pleine page, marge, superposition d'images, mémoire de superposition Dis51/Di650 5-43

Applications Façon de procéder : utiliser le centrage auto 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application

2 Appuyez sur la touche [CENTRAGE AUTO] pour activer l'application. 3 Procédez le cas échéant à d'autres réglages. Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 4 Procédez au besoin à d'autres réglages du système. Entrez le nombre de copies en utilisant le pavé numérique 6 Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition 7 Placez-vous les originaux sur la vitre d'exposition ? + Ne fermez pas l'EDH lors du cycle de numérisation 7 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression commence automatiquement après le processus de numérisation. 5-44 Dis51/Di650

Faites une copie pleine page sans perte de bord. ABCDE ABCDE nt ns

Original Copie normale Impression pleine page Recommandations : impression pleine page Veuillez tenir compte des points suivants : e Utilisez des formats +quand vous voulez faire des copies pleine page. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : Rotation, rotation tri + Applications : Cadrage original, inversion de polarité, effacement bords/pliage Di551/Di650

5 Applications Façon de procéder : utiliser impression pleine page 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application Appuyez sur la touche [IMPRESSION PLEINE PAGE] pour activer l'application. Procédez le cas échéant à d'autres réglages. Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. 4 Procédez au besoin à d'autres réglages du système. 5 Entrez le nombre de copies en utilisant le pavé numérique 6 Placez les originaux dans l'EDH Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression commence automatiquement après le processus de numérisation. 5-46 Di551/Di650

5.15 Créer une marge

Déplacez la zone d'impression sur une copie pour créer une marge. Vous pouvez en même temps réduire la zone d'impression pour éviter une perte d'image.

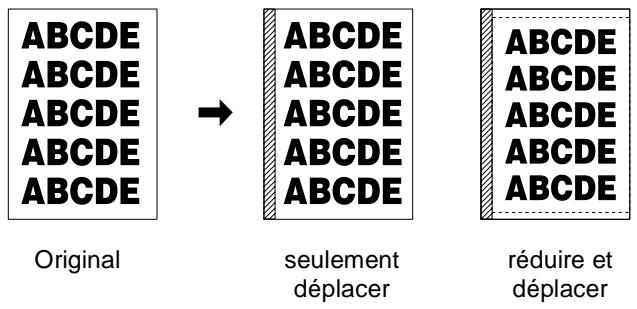

Original seulement réduire et déplacer déplacer Choisissez entre : e Marge la zone d'impression est déplacée pour créer une marge. e Marge & réduction la zone d'impression est automatiquement réduite et déplacée pour créer un marge. Di551/Di650 5-47

5 Applications Recommandations : marge Veuillez tenir compte des points suivants : e Si vous utilisez le mode copie 1-2 et que vous placez les originaux sur la vitre d'exposition, la mémoire d'originaux est automatiquement activée. e Si vous sélectionnez “Réduire & Marge" la fonction AMS est automatiquement activée. e Sila fonction ‘Livret’ ou “Répétition d'images (2 répétitions)" est activée, ilest possible de définir également l'espace entre les pages. Espace entre les pages Tenez compte de ce qui suit ! + Zone de marge : 0 à 250 mm (par incréments de 1 mm) Vous ne pouvez pas combiner avec ces fonctions : Marge + Applications : Centrage auto, mémoire fond de page Marge & réduction Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : APS, modification du taux de restitution + Original spécial: Formats différents + Applications : Copie de livre, cadrage original, répétition d'images, centrage auto, superposition d'images 5-48 Di551/Di650

Applications 5 Façon de procéder : créer une marge 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application ET. 2 Appuyez sur la touche [MARGE] Le masque pour la création d'une marge est affiché Marge (0 à 250 mn) GES Marge et réduction (1 à 250 nn) [E sw ] Kate ml [215

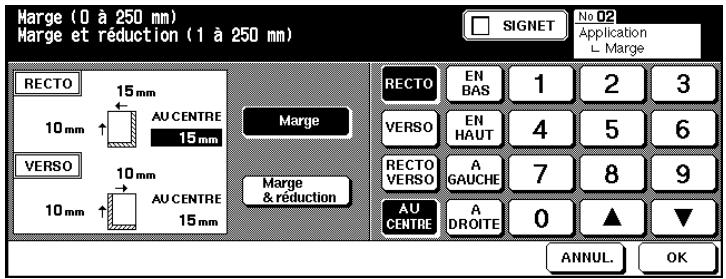

3 Appuyez sur la touche [MARGE] pour générer la marge par décalage de la zone d'impression Appuyez sur la touche [MARGE & RÉDUCTION] pour générer la marge par le biais d'une réduction automatique et d'un décalage de la zone d'impression Dis51/Di650 5-49

Applications 4 Déterminez les valeurs de marge pour les bords. Confirmez vos entrées avec la touche [OK]. 7? A quoi servent les touches [RECTO], [VERSO]ou [RECTO " VERSOR + Définissez à l'aide de ces touches à quelle page les réglages doivent s'appliquer : pour la page recto ou verso ou pour les deux pages. Les réglages [VERSO]et[RECTO/VERSO] sont validés uniquement lors de l'impression de copies recto/verso + Si vous avez sélectionné “Marge & réduction”, la touche [RECTO/ VERSO]n'est pas validée. Régler d'abord les bords pour le recto Cette valeur est importante pour le calcul du taux de réduction. Vous pouvez ensuite entrer une valeur pour le verso. Le taux de réduction reste cependant inchangé A quoi servent les touches [EN BAS], [EN HAUT], [A DROITE Jet [A GAUCHE? + Appuyez sur une des touches. Entrez ensuite une valeur pour déplacer la zone d'impression dans le sens correspondant. Les réglages pour les bords peuvent être combinés entre eux. Quand la touche [AU CENTRE ]est-elle validée ? La touche [AU CENTRE Jest seulement validée quand l'application “Livret” ou “Répétition d'image (Répétition 2)"est activée. Avec le réglage au centre l'espace entre les deux pages sur une copie est déterminé.

Confirmez vos entrées avec la touche [OK] Procédez le cas échéant à d'autres réglages. Confirmez votre choix en appuyant sur la touche [OK]. Les sélections de base sont de nouveau affichées. Procédez au besoin à d'autres réglages du système. Entrez le nombre de copies en utilisant le pavé numérique. Mettez les originaux en place. Oo dans l'EDH Oo sur la vitre d'exposition Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle de numérisation. L'impression commence automatiquement après le processus de numérisation. Dis51/Di650

Utiliser tampon/superposition d'images (Les fonctions “Tampon” et ‘Filigrane” sont uniquement disponibles si un disque dur supplémentaire est installé.) Avec les fonctions “Tampon "et ‘Filigrane” dotez vos copies d'inscriptions, comme p. ex. “URGENT” ou la date courante. La fonction “Superposition d'images” vous permet de copier un exemple d'original en même temps que d'autres originaux. Filigrane Tampon URGENT A Positionnement Fu Sur une page PE ‘00/10/10 10:304M conaose D © 215 Iounoc coouced toouto0 Q 10002 / 0005] Iounoc coouced Superposition d'images ABCDE ABCDE Choisissez entre : e Tampon Un tampon est imprimé au premier plan de l'image et recouvre le contenu de la copie en dessous e Filigrane Un filigrane est à l'arriére-plan de l'image et il est recouvert par les contenus de la copie. e Superposition d'images Avec la superposition d'images, des éléments d'image d'un exemple d'original sont copiés en même temps que d'autres pages d'original Dis51/Di650 5-51

Applications Recommandations : tampon/superposition d'images Veuillez tenir compte des points suivants : Les tampons peuvent être combinés entre eux. Un texte en filigrane est imprimé à l'oblique sur le milieu de page. La numérotation en filigrane est répétée plusieurs fois sur l'arrière- plan de l'image. Avec les fonctions ‘Tampon’, “Numérotation des jeux”, “Numérotation des pages” et “Date& / heure”, vous avez le choix entre neuf positions d'impression. Avec les fonctions “Tampon”, “Numérotation des jeux" et “Date & / heure”, l'impression peut se faire sur toutes les pages ou uniquement sur la page de couverture. Avec la fonction “Numérotation des pages” l'impression peut se faire comme suit : sur toutes les pages combinée avec insertion feuille/couverture :

IRECTO & VERSO : IMPRESSION ACTIVÉE]

les feuilles sont numérotées recto/verso IRECTO : IMPRESSION DÉSACTIVÉE, VERSO: IMPRESSION ACTIVÉE] la feuille est numérotée au verso

IRECTO & VERSO : IMPRESSION DÉSACTIVÉE]

les pages ne sont pas numérotées recto/verso combinée avec intercalaire imprimé : [IMPRESSION ACTIVEE] impression du numéro de page [IMPRESSION DESACTIVEE] le numéro de page n'est pas imprimé mais il est décompté ISAUTER PAGE] le numéro de page n'est ni imprimé ni décompté combinée avec intercalaire vierge : [IMPRESSION DESACTIVEE] le numéro de page n'est pas imprimé mais il est décompté ISAUTER PAGE] le numéro de page n'est ni imprimé ni décompté Quand on utilise la fonction “Superposition d'images” les originaux doivent d'abord être numérisés. Dis51/Di650

Applications 5 Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : Tampon/filigrane + Applications : Inversion de polarité, répétition d'images (sauf 2, 4, 8 répétitions), superposition d'images (avec tampon et numéro de jeu) Superposition d'images + Originalspécial: Formats différents, passe-copie + Applications : Insertion feuille/couverture, mise en page, transparents, copie de livre, programmer travail, répétition d'images, centrage auto, marge (marge & réduction), superposition d'images (fligrane et numérotation filigrane) Saisir un numéro de départ négatif pour la pagination ! Si, p. ex. la pagination est censée commencer à la page 4, vous pouvez saisir un numéro de début de numérotation de page négatif. Exemple ci-dessous : Numéro de départ pour la pagination -2.

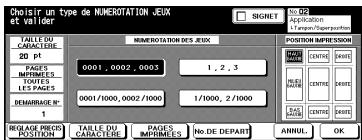

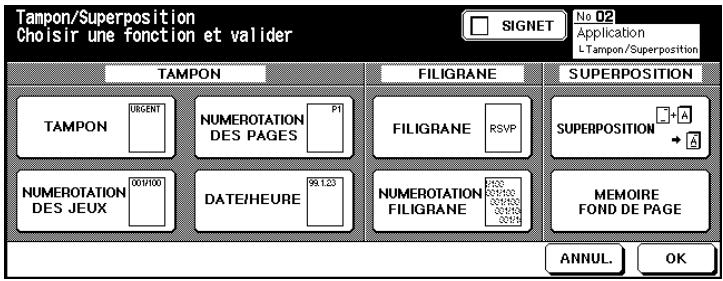

5 Applications Façon de procéder : utiliser tampon Un tampon est imprimé au premier plan et recouvre les éléments qui se trouvent dessous. Les tampons peuvent être combinés entre eux. 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application inserton ñ 2 Appuyez sur la touche [TAMPON/SUPERPOSITION]. Le masque pour la sélection des fonctions tampon, filigrane et superposition d'images est affiché. Tanpon/Superposition mo: Choisir une fonction et valider polkation : NUMEROTATION| CE en CE ES DES JEUX DATEIHEURE FILIGRANE FOND DE PAGE Appuyez sur la touche avec la fonction souhaitée. Confirmez votre sélection avec la touche [OK]. Le masque pour l'ajustage de la fonction sélectionnée est affiché. 5-54 Di551/Di650

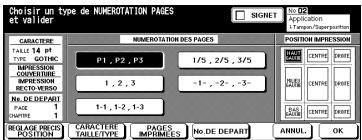

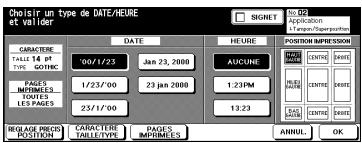

Applications 5 4 Réglez la fonction sélectionnée comme souhaité. Tampon ES en Numérotation des jeux 7? Quels sont les réglages auxquels on peut procéder ? + Sélectionnez le type de tampon (numérotation des jeux, numérotation des pages, date/heure): Choisissez la position d'impression du tampon sur le papier. > Appuyez sur la touche [RÉGLAGE PRÉCIS POSITION] pour définir la position du tampon. + Appuyez sur la touche [TAILLE DU CARACTERE] pour choisir la taille de la police de l'impression + Appuyez sur la touche [CARACTÈRE TAILLE/TYPE] pour choisir le type de police utilisé pour l'impression. > Appuyez sur la touche [PAGES IMPRIMÉES] pour choisir sur quelle face de la feuille l'impression doit se faire + Appuyez sur la touche [N° DE DEPART] pour définir à quelle page commence l'impression. Quand la fonction “Chapitre” est activée, il est également possible de déterminer un numéro de chapitre. Pour des informations plus détaillées, voir page 5-53. 5 Confirmez votre choix en appuyant sur la touche [OK]. 6 Procédez au besoin à d'autres réglages du système 7 Entrez le nombre de copies en utilisant le pavé numérique. 8 Mettez les originaux en place Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 5-55

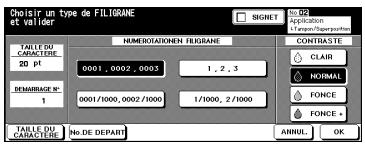

Applications Façon de procéder : utiliser filigrane Un filigrane est à l'arrière-plan de l'image et il estrecouvert par le contenu de la copie. Un filigrane est imprimé en biais au centre de la page. La numérotation en filigrane est répétée plusieurs fois sur l'arrière-plan de l'image. 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application éMion y | d'images _A sens 0 D) 2 Appuyez sur la touche [TAMPON/SUPERPOSITION]. Le masque pour la sélection des fonctions tampon, filigrane et superposition d'images est affiché. Tampon/Superpos it Ion Choisir une fonction et val ider 1oN

Appuyez sur la touche de la fonction souhaitée. Confirmez votre sélection avec la touche [OK]. Le masque pour l'ajustage de la fonction sélectionnée est affiché. Dis51/Di650

Applications 5 4 Réglez la fonction sélectionnée comme souhaité. Filigrane Numérotation filigrane SE om as 7 Quels sont les réglages auxquels on peut procéder ? + Sélectionnez le type d'impression. + Sélectionnez la densité de l'impression.

Appuyez sur la touche [RÉGLAGE PRÉCIS POSITION] pour définir la position du tampon. + Appuyez sur la touche [TAILLE DU CARACTERE] pour choisir la taille de la police de l'impression + Appuyez sur la touche [N° DE DEPART] pour définir à quelle page commence l'impression. Pour des informations plus détaillées, voir page 5-53. 5 Confirmez votre choix en appuyant sur la touche [OK]. 6 Procédez au besoin à d'autres réglages du système 7 Entrez le nombre de copies en utilisant le pavé numérique. 8 Mettez les originaux en place Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression. Dis51/Di650 5-57

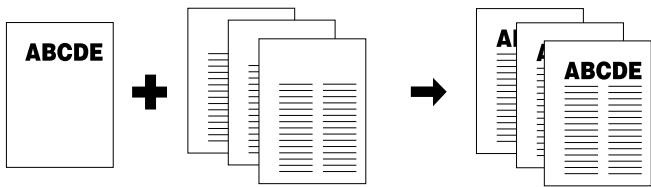

Applications Façon de procéder : utiliser la superposition d'images Avec la superposition d'images, les éléments d'image d'un modèle d'original sont copiés en même temps que d'autres pages d'originaux. Quand on utilise la fonction “Superposition d'images”les originaux doivent d'abord être numérisés. 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application 2 Appuyez sur la touche [TAMPON/SUPERPOSITION]. Le masque pour la sélection des fonctions tampon, filigrane et superposition d'images est affiché. Tampon/Superpos it Ion DES Choisir une fonction et val ider EE TAMPON FILIGRANE umenoron Tampon HO) HO NUMEROTATION MEMOIRE

DES JEUX FILIGRANE SUP DE REA

Appuyez sur la touche [SUPERPOSITION]. Confirmez votre sélection avec la touche [OK]. La mémoire d'originaux est automatiquement activée. Placez l'exemple d'original dans l'EDH ou sur la vitre d'exposition Appuyez sur la touche [IMPRESSION] du panneau de contrôle. L'original est numérisé Dis51/Di650

Applications 5 5 Placez les feuilles sur lesquelles les images de l'original modèle doivent être ajoutées, dans l'EDH ou sur la vitre d'exposition. Appuyez sur la touche [IMPRESSION] du panneau de contrôle. Les pages d'originaux sont numérisées Appuyez sur la touche [MÉMOIRE] pour mettre fin au processus de numérisation Procédez au besoin à d'autres réglages du système Entrez le nombre de copies en utilisant le pavé numérique.

Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer le cycle d'impression Dis51/Di650 5-59

Applications Façon de procéder : mémoire fond de page (enregistrer image) (uniquement possible si un disque dur additionnel est installé) Avec la superposition d'images, des éléments d'image d'un modèle d'original sont copiés en même temps que d'autres pages d'original. Si vous utilisez la fonction “Mémoire fond de page” le modèle d'original est stocké sur le disque dur et peut être appelé si nécessaire 1 Dans les réglages de base appuyez sur la touche [APPLICATION]. Le masque pour les Applications est affiché Choisir une application 2 Appuyez sur la touche [TAMPON/SUPERPOSITION]. Le masque pour la sélection des fonctions tampon, filigrane et superposition d'images est affiché. Tanpon/Superposition mo: Choisir une fonction et valider [E sowr ] Application : umenoron Tampon HO) HO NuMERgTATION

Applications 5 3 Appuyez sur la touche [MÉMOIRE FOND DE PAGE]. La fonction Mémoire fond de page est affichée Veuillez sélectionner Inage_superposée CES Enregistr. image => ENREGISTRER IMAGE CR TRE N9PQ 2001/11/10 4 Appuyez sur la touche [ENREGISTRER IMAGE] La mémoire d'originaux est automatiquement activée. CES Eu Entrer 8 caract. na. pour non Image [D soc je Posez la page que vous voulez enregistrer dans la mémoire image sur la vitre d'exposition. Appuyez sur la touche [IMPRESSION] du panneau de contrôle. La page est numérisée pour être ensuite stockée sur le disque dur. 6 Appuyez sur la touche [OK]. La fonction Mémoire fond de page est affichée. Sinécessaire, appelez une image pour utiliser la fonction de superposition d'images. Pour des informations plus détaillées, voir page 5-63 Appuyez plusieurs fois sur la touche [OK] jusqu'à ce que les fonctions de base s'affichent à nouveau Dis51/Di650 5-61

Applications 8 Appuyez sur la touche [ENREGISTRER]. La fonction de numérisation est désactivée. Le modèle d'original est enregistré. Dis51/Di650

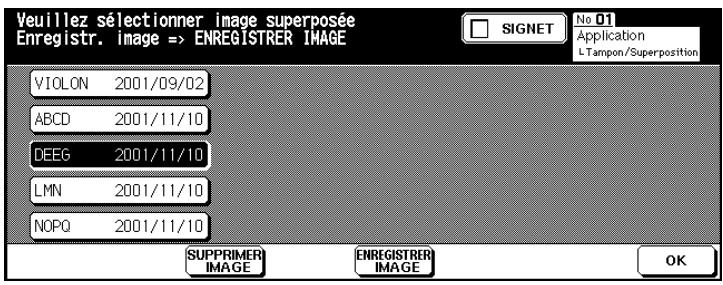

Applications 5 Façon de procéder : mémoire fond de page (appeler image) (uniquement possible si un disque dur additionnel est installé) Si des modèles d'originaux sont déjà stockés sur le disque dur pour la fonction de superposition d'images, ces derniers peuvent être appelés si nécessaire 1 Dans les réglages de base appuyez sur la touche [APPLICATION] Le masque pour les Applications est affiché. Choisir une application

EDIT DOCUMENT. EDIT IMAGE

2 Appuyez sur la touche [TAMPON/SUPERPOSITION]. Le masque pour la sélection des fonctions tampon, filigrane et superposition d'images est affiché Tanpon/Superposition mo: Choisir une fonction et valider [E sowr ] Application : NUMEROTATION| CE en CE ES NuMERgTATION NUMEROTAE MEMOIRE

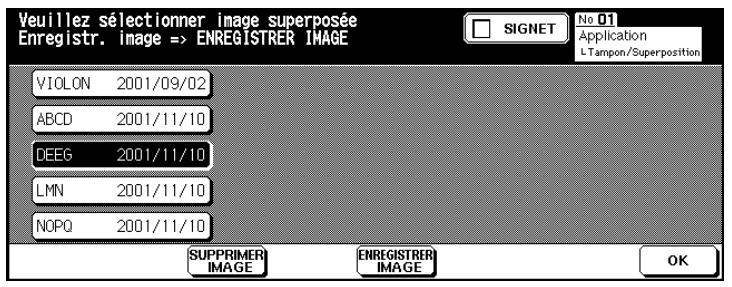

Applications 3 Appuyez sur la touche [MÉMOIRE FOND DE PAGE]. La fonction Mémoire fond de page est affichée Veuillez sélectionner Inage_superposée CES Enregistr. image =» ENREGISTRER IMAGE [EE soner Léon TRE N9PQ 2001/11/10 4 Sélectionnez l'image souhaitée. Appuyez plusieurs fois sur la touche [OK]jusqu'à ce que les fonctions de base s'affichent à nouveau. 6 Entrez le nombre de copies en utilisant le pavé numérique Mettez en place les originaux sur lesquels l'image sélectionnée doit être superposée. Oo dans l'EDH Oo sur la vitre d'exposition 8 Appuyez sur la touche [IMPRESSION] pour lancer le cycle de numérisation. Appuyez sur la touche [MÉMOIRE ] pour quitter le mode de numérisation. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer l'impression des copies. Dis51/Di650

6.1 Fonctions serveur

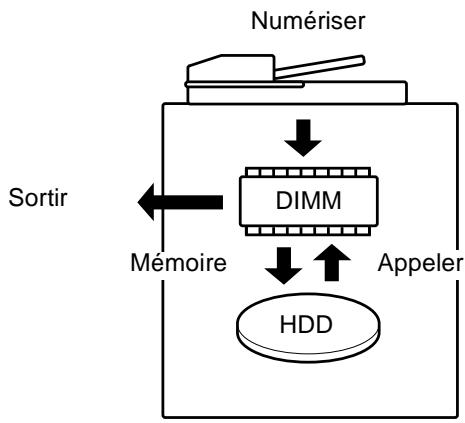

(seulement possible quand le disque dur optionnel est installé) Avec la fonction serveur vous pouvez enregistrer durablement les données d'un travail sur un disque dur (HDD). Vous pouvez toujours appeler ces données au besoin. Les données sont alors transmises à la mémoire de travail (DIMM) d'où elles peuvent être imprimées. Vous pouvez procéder à la lecture et l'enregistrement des données sur le disque dur pendant l'exécution d'un travail Numériser

Sortir DIMM Mémoire it Appeler Vous pouvez choisir entre trois fonctions de serveur : e Enregistrer/effacer un travail Mémorisez les données d'un travail sur le disque dur ou effacez les données d'un travail du disque dur. e Enregistrer et imprimer un travail Commencez par mémoriser les données d'un travail sur le disque dur. Puis, imprimez directement le travail. e Appeler un travail stocké sur le disque dur Appelez les données d'un travail pour les imprimer. Dis51/Di650 6-1

Fonctions réseau Q... Organisez les codes d'enregistrement de données ! Sous un code d'enregistrement d'image vous pouvez enregistrer plusieurs travaux. Vous pouvez effacer un code d'enregistrement d'image ettous les travaux qui s'y rapportent dans le mode opérateur. Pour des informations plus détaillées, voir page 7-63. 6-2 Dis51/Di650

Fonctions réseau 6 Enregistrer un travail (seulement possible quand le disque dur optionnel est installé) Mémorisez les données d'un travail sur le disque dur et/ou effacez les données du disque dur. Tenez compte de ce qui suit ! Vous ne pouvez pas combiner avec ces fonctions : + Fonctions de base : 1-2, 2-2, AMS, Sélectionner mode sortie, Sélection manuelle du bac d'alimentation, Saisir nombre de copies, Rotation, Impression pleine page avec les formats spéciaux + Applications : Insertion feuille/couverture, chapitre, mise en page, livret, transparents, insertion image, copie de livre, programmer travail, cadrage original, inversion de polarité, répétition d'images, centrage auto, marge (marge & réduction), superposition d'images Appuyez plusieurs fois sur la touche [MODE] du panneau de contrôle Imprimante Photo- "Scanner copieur pour sélectionner la fonction “Scanner”. L'indicateur de numérisation s'affiche Menu régl. Archivage +E305Choisir l'une des fonctions SCANNER SERVEUR ENREGISTRER. TELECHANGER

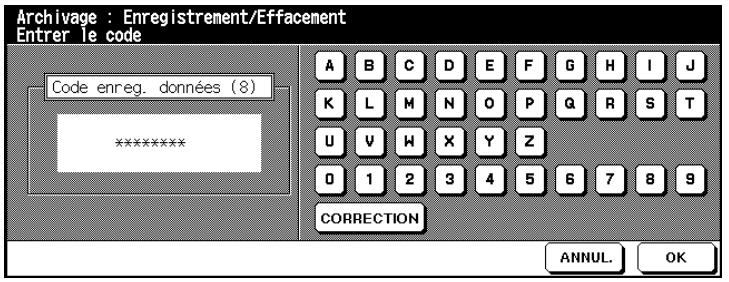

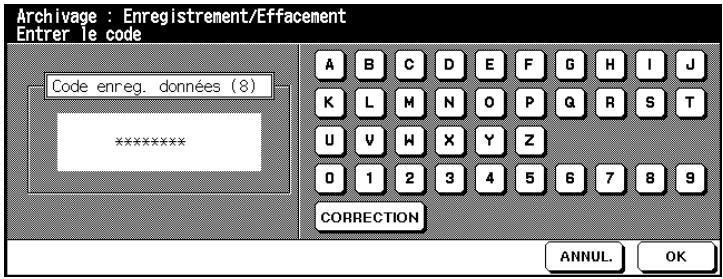

Fonctions réseau 2 Appuyez sur la touche [ENREGISTRER/SUPPRIMER IMAGE]. Le masque pour la saisie du code d'enregistrement d'image à 8 caractères est affiché. Archivage : Enreglstrenent/Effacenent Entrer le code Code enreg_donées (8)_f4 Entrez via le clavier de l'écran tactile le code d'enregistrement d'image 7 Vous avez entré un mauvais chiffre ? + Appuyez le cas échéant plusieurs fois sur la touche ICORRECTION] pour effacer votre saisie caractère par caractère. Entrez ensuite le code d'enregistrement d'image correct. Appuyez sur la touche [OK] pour confirmer le code d'enregistrement d'image Le masque pour la saisie d'un nom de travail est affiché. Entrer un non de 8 caractères naxinun pour ce travail 2001/12/10 201-1210

Fonctions réseau 6 Entrez un nom de travail sous lequel vous désirez enregistrer les données d'un travail. Confirmez votre sélection en appuyant sur la touche [OK]. Les fonctions de base de sélection des réglages du scanner s'affichent. Appuyer sur Inpress lon pour numériser CoPrEue RAID Mettre l'original dans le chargeur EI 6 Procédez aux réglages pour la numérisation des originaux. Seuls les réglages qui influencent le processus de numérisation des originaux sont validés et peuvent être paramétrés. 7 Placez les originaux dans l'EDH. 7 Voulez-vous placer les originaux sur la vitre d'exposition et les numériser ? + Pour des informations plus détaillées, voir page 4-66. 8 Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour numériser les originaux. Les originaux sont introduits automatiquement. Une fois tous les originaux numérisés, les données sont automatiquement enregistrées sur le disque dur. Les fonctions de base sont de nouveau affichées. Q... Utiliser judicieusement les réglages Utilitaire ! Dans les réglages Utilitaire, vous pouvez déterminer si l'écran de saisie du nom de travail doit s'ouvrir une fois le cycle d'enregistrement terminé. Pour des informations plus détaillées, voir page 7-50 et suivantes Dis51/Di650 6-5

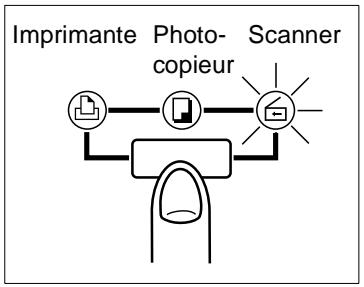

6 Fonctions réseau Supprimer un travail (seulement possible quand le disque dur optionnel est installé) Effacez les données du disque dur. 1 Appuyez plusieurs fois sur la touche [MODE] du panneau de contrôle pour sélectionner la fonction copieur “Scanner”. Imprimante Photo- Scanner L'indicateur de numérisation s'affiche Menu régl. Archivage +E305Choisir l'une des fonctions

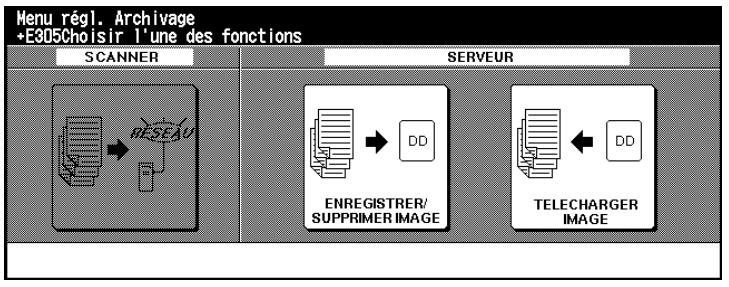

2 Appuyez sur la touche [ENREGISTRER/SUPPRIMER IMAGE]. Le masque pour la saisie du code d'enregistrement d'image à 8 caractères est affiché. Archivage : Enreglstrenent/Effacenent Entrer le code [Cote enreg_domnées (6) Le 6-6 Di551/Di650

Fonctions réseau 6 Entrez via le clavier de l'écran tactile le code d'enregistrement d'image. 7 Vous avez entré un mauvais chiffre ? + Appuyez le cas échéant plusieurs fois sur la touche ICORRECTION] pour effacer votre saisie caractère par caractère. Entrez ensuite le code d'enregistrement d'image correct. Appuyez sur la touche [OK] pour confirmer le code d'enregistrement d'image. Le masque de sélection des travaux est affiché Entrer un non de 8 caractères naxinun pour ce travail pus 2001/12/10 BDE 2ui/12/10 A l'aide des flèches, sélectionnez le travail que vous désirez supprimer. 6 Appuyez sur la touche [SUPPRIMER TRAVAUX]. Un champ de dialogue est affiché pour confirmer que vous désirez vraiment supprimer le travail 7 Confirmez la procédure d'effacement en appuyant sur la touche [OUI]. Le travail est supprimé 8 Appuyez sur la touche [RETOUR] pour quitter la fonction.

Tapez un code mémoire image pour supprimer un autre travail Dis51/Di650 6-7

Fonctions réseau Enregistrer et imprimer un travail (seulement possible quand le disque dur optionnel est installé) Commencez par enregistrer les données d'un travail sur le disque dur. Puis, imprimez directement le travail. 1 Appuyez sur la touche [AUTRES FINITIONS] Les autres finitions sont affichées Ghoisir un mode de f EG" ""> 2 Appuyez sur la touche [ENREG. DISQUE] Le masque pour la saisie du code d'enregistrement d'image à 8 caractères est affiché. Archivage : Enreglstrenent/Effacenent Entrer le code Code enreg_donées (8)_f4 Entrez via le clavier de l'écran tactile le code d'enregistrement d'image 7 Vous avez entré un mauvais chiffre ? + Appuyez le cas échéant plusieurs fois sur la touche ICORRECTION] pour effacer votre saisie caractère par caractère. Entrez ensuite le code d'enregistrement d'image correct. 6-8 Dis51/Di650

Fonctions réseau 6 Appuyez sur la touche [OK] pour confirmer le code d'enregistrement d'image. Le masque de sélection des travaux est affiché Entrer un non de 8 caractères naxinun pour ce travail NOM TRAVAIL DATE. Aa 01/12/10 BCDE 2001/12/10 CORRECTION Surrnmen] UnMER) | RETOUR 5 Entrez un nom pour le travail que vous désirez enregistrer. Confirmez votre sélection en appuyant sur la touche [OK]. Les autres finitions sont affichées. 6 Procédez au besoin à d'autres réglages du système. Entrez un nombre de copies. 7 Placez les originaux dans l'EDH. 7 Voulez-vous placer les originaux sur la vitre d'exposition et les numériser ? + Pour des informations plus détaillées, voir page 4-66. 8 Appuyez sur la touche [IMPRESSION] du panneau de contrôle pour numériser les originaux et sauvegarder ensuite les données Quand le processus de numérisation est terminé, l'affichage de sauvegarde de données apparaît automatiquement. Quand la sauvegarde de données sur le disque dur est terminée, les fonctions de base s'affichent à nouveau Dis51/Di650 6-9

Fonctions réseau Voulez-vous interrompre le processus ? + Appuyez sur la touche du panneau de contrôle [STOP] pour interrompre le processus. Un champ de dialogue est ensuite affiché. Apuyer sur_Inpress lon pour numériser Ru rue E en fin de numérisation EI 0/1

+ Confirmez l'interruption du cycle en appuyant sur la touche [TERMINER] Appuyez sur la touche [REPRISE] si vous ne souhaitez pas interrompre le cycle et que vous souhaitez poursuivre. ou (si affiché) Appuyez sur la touche [QUITTER APRÈS SAUVEGARDE DES DONNÉES]si vous souhaitez sauvegarder les données sans les imprimer. Q.. Utiliser judicieusement les réglages Utilitaire ! Dans les réglages Utilitaire, vous pouvez déterminer si l'écran de saisie du code mémoire programme doit s'afficher à nouveau une fois les données sauvegardées. P our des informations plus détaillées, voir page 7-50 et suivantes. Dis51/Di650

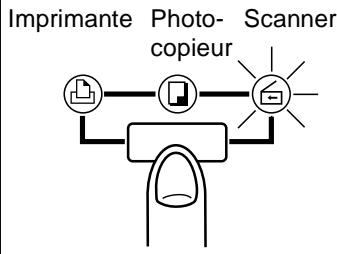

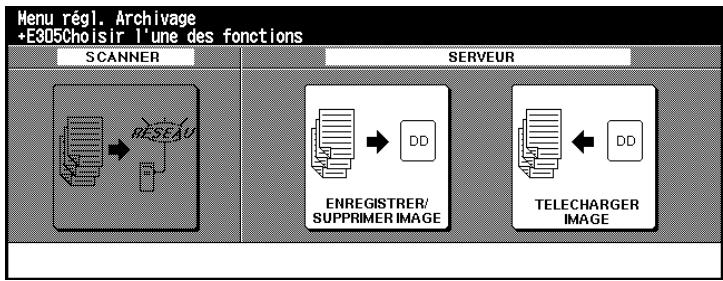

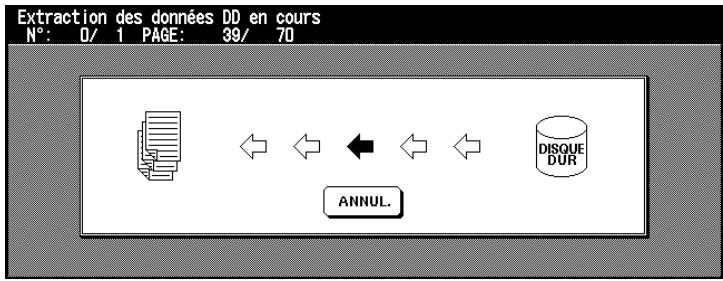

Fonctions réseau 6 Télécharger un travail se trouvant sur le disque dur (seulement possible quand le disque dur optionnel est installé) Téléchargez un des travaux enregistrés sur le disque dur pour l'imprimer. Appuyez plusieurs fois sur la touche [MODE] du panneau de contrôle pour sélectionner la fonction “Scanner”. Imprimante Photo- Scanner L'indicateur de numérisation s'affiche Menu régl. Archivage +E305Choisir l'une des fonctions SCANNER SERVEUR ENREGISTRER. TELECHANGER

SUPPRIMER MAGE IMAGE

2 Appuyez sur la touche [TÉLÉCHARGER IMAGE]. Le masque pour la saisie du code d'enregistrement d'image à 8 caractères est affiché. Archivage : Enreglstrenent/Effacenent Entrer le code Code enreg_donées (8)_f4 Dis51/Di650 6-11

Entrez via le clavier tactile le code d'enregistrement d'image qui était valable quand le travail a été enregistré 7 Vous avez entré un mauvais chiffre ? + Appuyez le cas échéant plusieurs fois sur la touche ICORRECTION] pour effacer votre saisie caractère par caractère. Entrez ensuite le code d'enregistrement d'image correct. Appuyez sur la touche [OK] pour confirmer le code d'enregistrement d'image Le masque de rappel des travaux est affiché. Choisir le travail à rappeler (ABC 2001/11/16 PUNILTA 2001/11/15 Appuyez sur la touche du travail que vous souhaitez rappeler. La touche apparaît sur fond noir. Appuyez sur la touche fléchée montrant vers la droite pour déplacer le travail dans la fenêtre sur le côté droit de l'écran tactile. Le travail sélectionné est affiché dans la fenêtre sur le côté droit (fenêtre d'impression). 7 Plusieurs travaux peuvent-ils être rappelés en même temps. + Vous pouvez seulement rappeler plusieurs travaux si ces derniers présentent les mêmes paramètres de système Avez-vous rappelé le mauvais travail? Repérez le travail erroné dans la fenêtre d'impression. Appuyez sur la touche fléchée dirigée vers la gauche. Le travail est effacé dans la fenêtre d'impression et réapparaît côté gauche.

uniquement si nécessaire Appuyez sur la touche [CONTRÔLE] pour accéder au Mode Contrôle et vérifier les paramètres système d'un travail Dis51/Di650

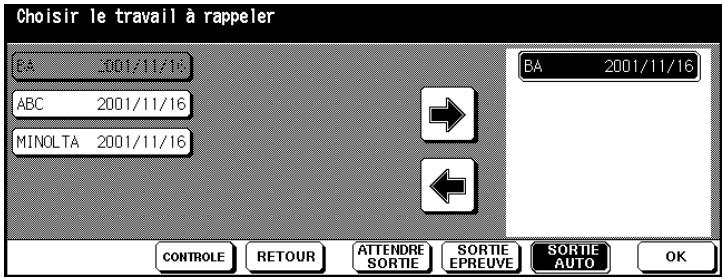

Fonctions réseau 6 8 Choisissez une des fonctions suivantes : Oo Appuyez sur les touches [ATTENDRE SORTIE] et[OK] Une fois le transfert des données terminé, les fonctions de base s'affichent. Les paramètres système sont présélectionnés en conséquence. Tapez le nombre de copies souhaité. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer la sortie Oo Appuyez sur [SORTIE ÉPREUVE]et [OK] Les fonctions de base s'affichent. Une fois le transfert des données terminé, un jeu de copie est sorti en guise de modèle. L'aperçu du Mode Contrôle s'ouvre. Modifiez éventuellement les paramètres. Tapez le nombre de copies souhaité. Appuyez sur la touche du panneau de contrôle [IMPRESSION] pour lancer la sortie. Oo Appuyez sur [SORTIE AUTO] et [OK] Une fenêtre de dialogue s'ouvre. Tapez le nombre de copies souhaité. Confirmez votre sélection en appuyant sur la touche [OK]. La sortie se fait automatiquement une fois le transfert des données terminé. Q... Rappeler un autre travail ! En mode Utilitaire, vous pouvez déterminer, si, une fois le travail terminé, le travail suivant doit être appelé. Pour des informations plus détaillées, voir page 7-50 et suivantes Extraction des données DD en cours M: 07 1 PAGE: 39 70 Si vous souhaitez interrompre le cycle, appuyez sur la touche [ANNUL.] quand l'écran de rappel s'ouvre. Une fenêtre de dialogue de confirmation s'affiche. Confirmez l'interruption en appuyant sur la touche [OUI]. Si vous interrompez la procédure de rappel, les données ne seront pas pour autant effacées du disque dur. Dis51/Di650 6-13

Lorsque le système est raccordé à un ordinateur par l'intermédiaire d'un réseau, il est possible de visualiser l'état actuel du système sur un ordinateur grâce à un navigateur Internet. L'interface des Web Utilities (Utilitaires Internet) est uniquement disponible en anglais ou japonais BE : += 00 Gloe Grue Jen DS D mm in EEE] Voici les rubriques que vous pouvez appeler via les Web Utilities : e Main Page Informations relatives à l'état actuel du système © JobStatus Informations relatives au travail d'impression en cours et aux travaux d'impression en attente ou déjà imprimés e HDD Job Information Informations sur les travaux enregistrés sur le disque dur (en option) Vous pouvez également renommer, effacer des travaux ou lancer les travaux d'impression. e Environment Setup Paramétrage du transfert par courrier électronique (également possible en mode Utilisateur). e Machine Status Informations relatives aux configurations des bacs d'alimentation papier, à la configuration système et aux options installées. + Cliquez sur [REFRESH] pour actualiser l'affichage 6-14 Di551/Di650

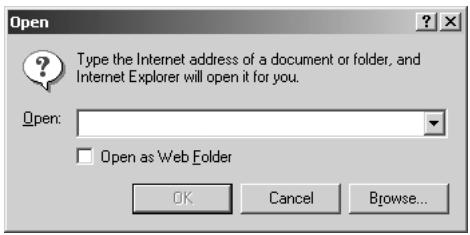

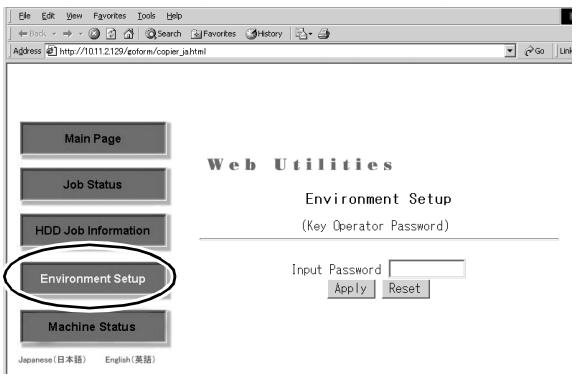

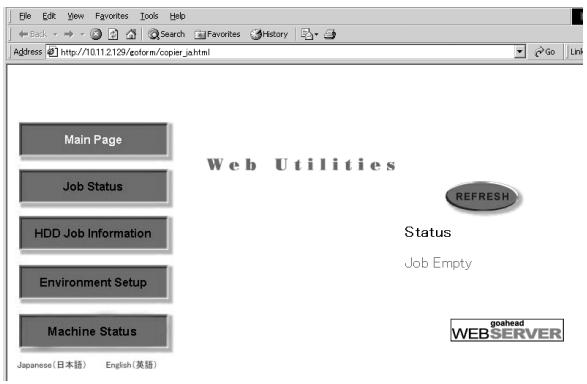

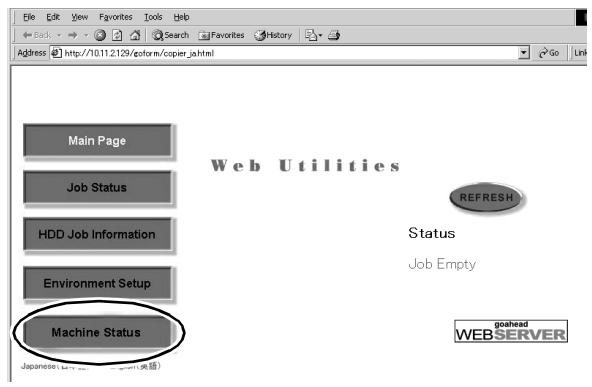

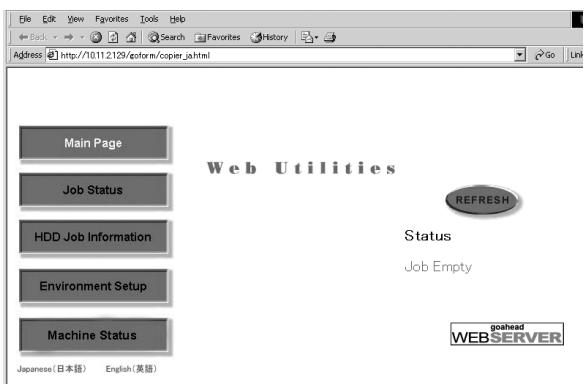

Fonctions réseau 6 Lancer les Web Utilities Démarrez Web Utilities pour accéder aux informations système : © Accès à Web Utilities via URL du navigateur e Browser Internet Explorer 5.0 ou Netscape 4.0 ou supérieur e URL http:// (adresse IP ou nom d'hôte du système) 1 Démarrez l'ordinateur avec lequel le système est relié par une connexion réseau. 2 Démarrez le navigateur Internet {Internet Explorer 5.0 ou Netscape 4.0 ou supérieur). 3 Dans le navigateur, sélectionnez le point “Ouvrir” à partir du menu “Fichier”. CE 1x| Type the Intemet address of a document o older, and Internet Explorer vd open for you. pers 1 Open as Web Folder cr] Icon Maires 4 Tapez l'URL : http:// (adresse IP ou nom d'hôte du système) Vous pouvez obtenir l'adresse IP ou le nom d'hôte du système auprès de votre administrateur réseau. Dis51/Di650 6-15

Fonc tions réseau 5 Cliquez sur [OK] pour confirmer vos informations La page d'accueil (Main P age) de “Web Utilities” s'affiche. nos» O0 al@e Bron Der | à DE rene des BSERvER) Les indicateurs d'état suivants s'affichent sur la "Main Page" : e Service call: Un appel SAV a été effectué © JAM: Eliminer serrage papier e Paper supply: Remplir bac d'alimentation papier e Toner supply: Remplacer cartouche de toner e Staple cartridge supply: Remplacer bac d'agrafes e Dispose of Trimmer trash basket: Vider bac à déchets de l'unité de massicotage e Dispose of Punch trash basket: Vider bac à déchets de l'unité de perforation e PMcall: Intervalle de maintenance atteint + Cliquez sur [REFRESH] pour actualiser l'affichage Dis51/Di650

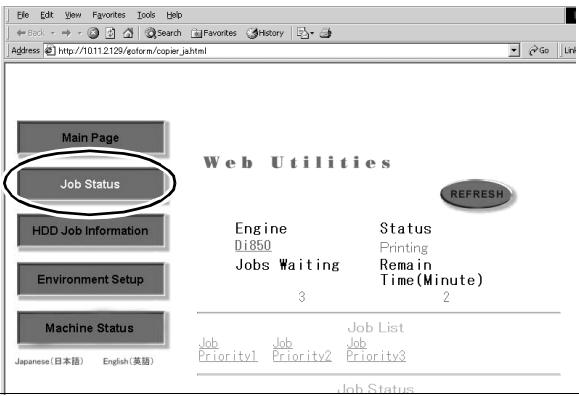

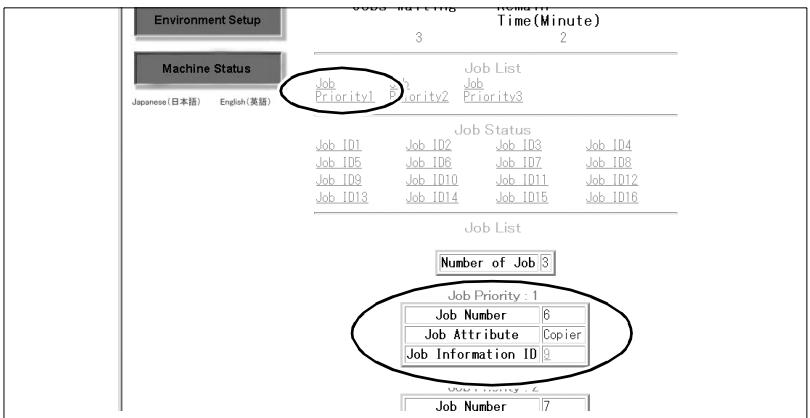

Fonctions réseau Appeler état des travaux Appelez l'état des travaux pour obtenir des informations sur le travail d'impression en cours et sur les travaux d'impression en attente ou déjà imprimés. 1 Lancez les Web Utilities Pour des informations plus détaillées, voir page 6-15. 2 Cliquez sur [| OB STATUS]. L'état des travaux en cours, le nombre des travaux dans la file d'attente et le délai d'impression restant du travail en cours sont affichés. CICR ET 1: Hi = + - D 3 Al roms un [Er D nf me Por pm Ziése je Web Utilities Engine Status Dino P Jobs Waiting Romain Time (Minute) 3 Cliquez sous “ ob List” sur la [ OB PRIORITY NO.] (hiérarchie de travail) voulue pour afficher les données du travail en cours ou de l'un des travaux dans la file d'attente. Fine tlinute) Gob Priority Job Number À Job Attribute Copier Dis51/Di650

Fonctions réseau 6 Cliquez sous “J ob Status” sur l'ID [JOB ID NO.] voulue pour afficher les données d'un travail déjà imprimé. La liste comporte jusqu'à 16 travaux. Namber of Job D jb information D: 1 Job Nurbor f ushor of Pages f Print Quantity f Output Timo ÿ lb Attribute Printer Job Status Lib end aunosssfull Current print quantity count | Current page number D Reraining Tire b EE Rand Norbor of Pages Print Quant ty

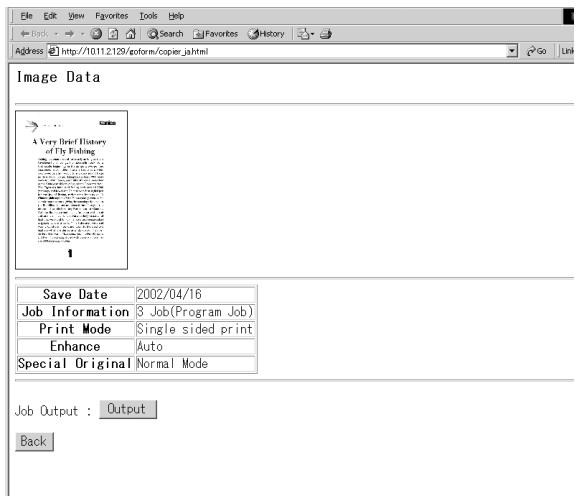

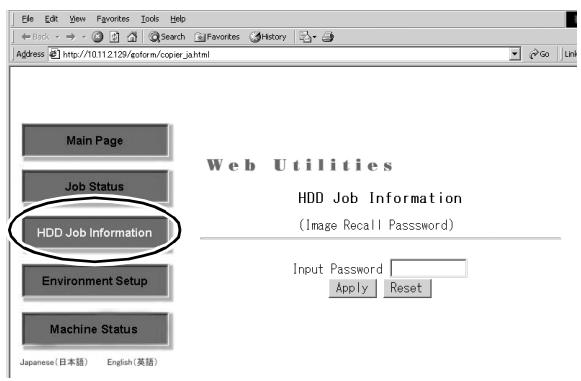

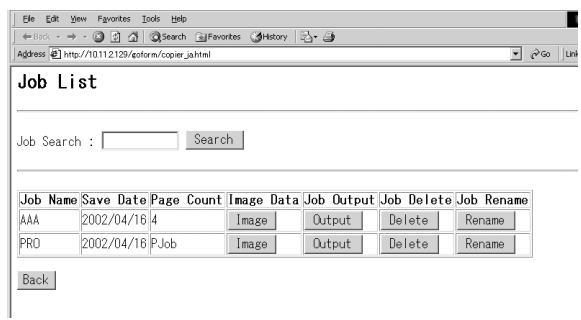

Fonctions réseau Appeler et exploiter les données du disque dur Consultez des informations relatives à des travaux archivés sur le disque dur (en option). Vous pouvez également renommer, effacer des travaux ou lancer les travaux d'impression 1 Lancez les Web Utilities Pour des informations plus détaillées, voir page 6-15. 2 Cliquez sur [HDD JOB INFORMATION] CRETE NT 3: en == 7 D à À] Den re Der Er D En Parme au en Web Ucilities HDD Job Information image Rocal| Passsnord) Irout Passtord

only | Resst 3 Tapez le mot de passe (code d'enregistrement image) sous lequel vous avez enregistré vos travaux d'impression. Pour des informations plus détaillées, voir page 6-3. Les travaux d'impression enregistrés sous le code d'enregistrement image spécifié s'affichent par ordre alphabétique. S'affichent également les travaux d'impression définis avec la fonction “Programmer un travail”. 7 Qu'est-ce que cela signifie lorsque "P Job" s'affiche sous Page " Count? + Cela signifie que ce travail a été défini avec la fonction “Programmer travail” Peut-on également chercher un travail d'impression ? Oui, vous pouvez rechercher un travail d'impression. + Tapez dans le champ ‘J ob Search" la désignation du travail d'impression recherché. Cliquez ensuite sur [SEARCH]. Le travail d'impression recherché s'affiche alors.

Fonctions réseau Cliquez sur [IMAGE], [OUTPUT], [DELETE] ou [RENAME] pour appliquer la fonction correspondante à un travail d'impression 2 0 à À] Dinrs rare Den id mere nan eo pe és lu Job List PT sr kb Search {ob Name Save Date Pare Count Image Data ob Output Job Deleto Job Ronare Otmt] |Uelete| |Ranare TE Las Pro pnneps Ing] tr Enck Dalste | | Renore o Cliquez sur[IMAGE] pour afficher un aperçu avant impression de la première page ainsi que des informations détaillées relatives aux données sélectionnées Cliquez ensuite sur [OUTP UT] pour faire imprimer les données Cliquez sur [BACK] pour revenir à la liste des travaux CREER NTI TT) Aron eue Joel Image Data [Sven AT | Job Information 5 H(Frogran JR) Print Modo inale side erint Enhance Mes Spacial Original Memal Voie Bout b Gutput Back Dis51/Di650 6-21

Fonctions réseau Oo Cliquez sur[OUTPUT]pour lancer l'impression des données sur le système. Sélectionnez le format de finition souhaité Auto output Indiquez le nombre de jeux souhaité et cliquez sur [AP PLY]. Le travail d'impression est imprimé. Le travail d'impression ne peut pas être arrêté ni interrompu dans les Web Utilities. Cela ne peut se faire qu'à partir du système. Une fois le travail d'impression terminé, un message correspondant s'affiche sur l'ordinateur. Proof output Indiquez le nombre de jeux souhaité et cliquez sur [AP P LY ]. Un jeu complet est imprimé. La fenêtre du mode épreuve s'affiche sur l'écran tactile. Vérifiez les paramètres. Lancez l'impression sur le système en appuyant sur la touche de panneau de commande [IMPRIMER]. Une fois le travail d'impression terminé, un message correspondant s'affiche sur l'ordinateur. Wait output Indiquez le nombre de jeux souhaité et cliquez sur [AP PLY]. Les données sont appelées sur le disque dur mais ne sont pas imprimées. Sélectionnez les paramètres souhaités sur le système. Modifiez le cas échéant le nombre de jeux. Lancez l'impression sur le système en appuyant sur la touche de panneau de commande [IMPRIMER]. Une fois le travail d'impression terminé, un message correspondant s'affiche sur l'ordinateur.

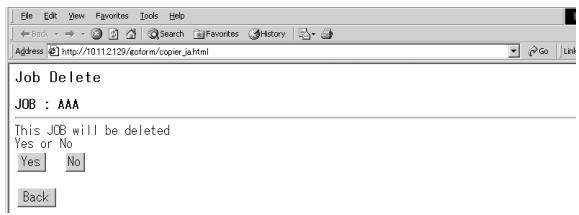

Fonctions réseau 6 o Cliquez sur [DELETE] pour supprimer les données du disque dur. Cliquez sur [YES] pour lancer la procédure d'effacement. Cliquez sur [NO] pour interrompre la procédure

Cliquez sur [BACK] pour revenir à la liste des travaux CERTES NI : re re 2 0 À À] us Gueetn Drum D br mme ECC) Job Delete

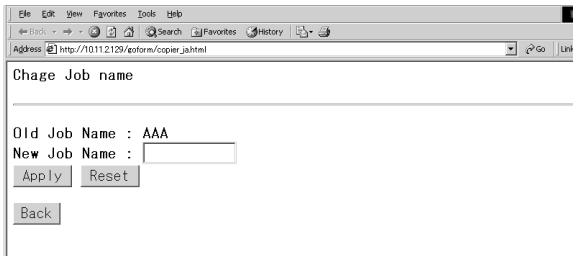

Bank o Cliquez sur [RENAME] pour renommer le bloc de données et l'enregistrer sous un autre nom sur le disque dur. Tapez le nouveau nom dans le champ. Cliquez ensuite sur [AP PLY]pour enregistrer la modification. Cliquez sur [RESET] pour interrompre la procédure. Cliquez sur [BACK] pour revenir à la liste des travaux

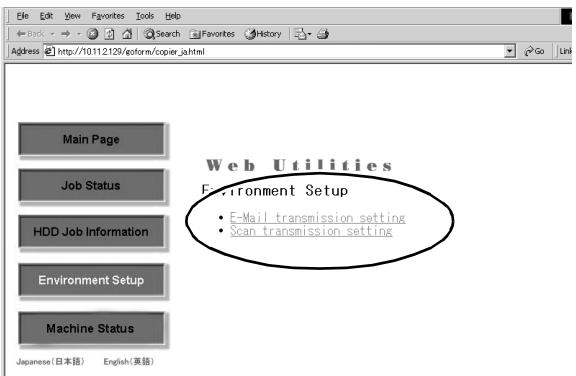

Fonctions réseau Paramétrer le transfert par e-mail Vous pouvez paramétrer le transfert par e-mail en mode Utilisateur ou par l'intermédiaire des Web Utilities. Pour d'autres informations sur le paramétrage du transfert par e-mail, voir page 7-10. 1 Lancez les Web Utilities Pour des informations plus détaillées, voir page 6-15. 2 Cliquez sur [ENVIRONMENT SETUP]. TE De nue ne : Lens DA Dis are ren ana ae nm Jess Web Uci Environment Setup {key Gparator Password} Lrout Passsord

only] [Reset Tapez le code à 4 caractères etconfirmez votre saisie en appuyantsur la touche [AP PLY]. A Cliquez sur [E-MAIL TRANSMISSION SETTING]. TE de a ee [1 Liv - + - D à A] Bou ion Len [Er D [née ln an em Sols Dis51/Di650

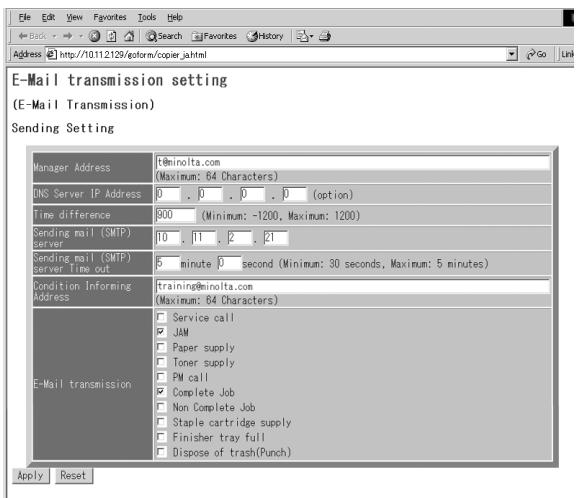

Fonctions réseau 5 Vérifiez les paramètres ou modifiez-les si nécessaire. EEE

Lei» + » O à À] Binrs Liraote Gun Er D ashugomanmee a Sea E-Mail transmission setting E-Mail Tranonics ion) Sending Settine RE im 100. Min: 100) ER Te =

1 Din o8 ashr) 6 Cliquez sur [AP PLY] pour enregistrer les paramètres.

Cliquez sur [RESET] pour interrompre la procédure. Dis51/Di650 6-25

Fonctions réseau Di551/Di650

Réglages en mode opérateur

Réglages en mode opérateur En mode opérateur vous pouvez modifier les réglages de base du système. Pour cette raison, seul un personnel spécialement formé doit avoir accès au mode opérateur. L'accès aux différentes fonctions du mode opérateur se fait via le menu du mode opérateur. Mode responsable Choisir_une rubrique Paramètres initiaux du système A(6) Type prpie-/Formet spécifique Paramètres initiaux copieur Contraste écran/Sips sonores (5) ccordonnees respanssbie (2) Frosramnateur hebdonadsire (10) Réglage écran eue | Mode param. Utilisateur Compteur clé électrenioue Verroui le/Effacs mémoire prog Pour vous protéger contre des accès intempestifs, vous pouvez protéger avec des codes clés le mode opérateur ainsi que les réglages concernant le compteur électronique et le programmateur hebdo. Ces codes peuvent seulement être mis en place par un technicien du service après-vente. Veuillez vous adresser si nécessaire à votre service après-vente. Nous vous recommandons d'utiliser un code clé unique pour l'accès au mode opérateur, au compteur électronique ainsi qu'au programmateur hebdo. Ce code doitstrictement être gardé secret. Pour les cas d'urgence vous pouvez déposer le code dans une enveloppe cachetée dans un endroit confidentiel le non opérationnelle en mode opérateur Si vous vous trouvez en mode opérateur, vous ne pouvez plus appeler la fonction d'aide via la touche du panneau de contrôle [AIDE]. Pour appeler le mode d'aide vous devez quitter le mode opérateur. Dis51/Di650 7-1

Réglages en mode opérateur Vue d'ensemble Appeler le mode opérateur Appelez le mode opérateur pour procéder à des réglages 1 Appuyez sur la touche du panneau de contrôle [AIDE] Le mode aide est affiché MODE AIDE ASSISTANCE SAV mr | NANAKO— 363çren )

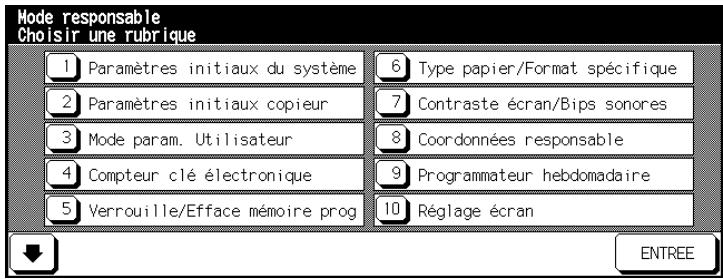

2 Appuyez sur la touche [MODE OPERATEUR] Le menu du mode opérateur est affiché. Vous vous trouvez maintenant en mode opérateur.

L'écran de saisie du code s'affiche. 3 uniquement en cas de demande de code Via le clavier de l'écran tactile tapez le code à quatre chiffres et confirmez le en appuyant sur la touche [OK]. Le menu du mode opérateur est affiché. Vous vous trouvez maintenant dans le mode opérateur. 7? Votre code n'est pas accepté ? + Entrez à nouveau le code et confirmez de nouveau l'entrée avec la touche [OK]. Si le code n'esttoujours pas accepté, adressez-vous au responsable du système Quitter à nouveau le mode opérateur + Pour quitter à nouveau le mode opérateur, appuyez dans le menu du mode opérateur sur la touche [RETOUR]. 7-2 Dis51/Di650

Réglages en mode opérateur Vue d'ensemble des menus dans le mode opérateur Menu du mode opérateur Sous-menus

Paramètres initiaux du [1] Saisie date et heure système l2] Choix de la langue

Entrer adresse IP [4] Paramétrer le transfert E-mail

Paramétrages initiaux copieu

Taux/contraste [1] Programmation contraste utilisateur 1 programmables l2] Programmation contraste utilisateur 2

Régler le taux de restitution [4] Compteur clé électronique [1] Paramétrage compteurs l2] RAZ tous compteurs

Compteur clé électronique

Protéger/supprimer une place de mémoire programme [6] Type papier/F ormat spécifiqu

[7] Contraste écran/Bips sonores [8] Coordonnées responsable [9] Programmateur ln] Activation/Désactivation hebdomadaire l2] Heures de Marche/Arrêt

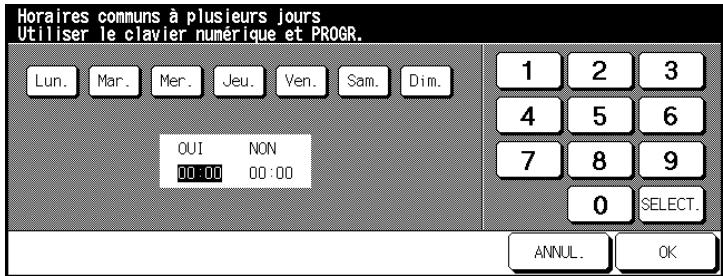

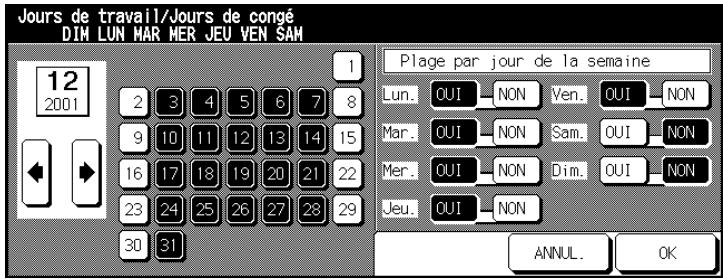

Jours de travail/de congé [4] Pause déjeuner

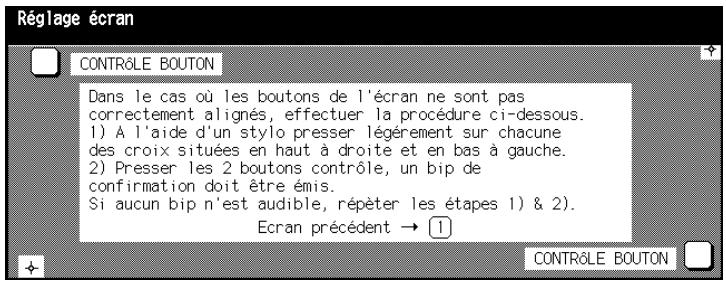

Code mise sous tension forcée [10] Réglage écran [11] Bascul. auto sources papier [12] Economie d'énergieWVeille [13] Fonctions spécifiques Pour des informations plus détaillées, voir page 7-50. [14] Impression liste de [1] Programmes opérateur données l2] Données utilisateur

Données compteur électronique [4] Polices de caractères Dis51/Di650

Réglages en mode opérateur Menu du mode opérateur Sous-menus 115] | Appel SAV

Appel toner [4] Appel papier [5] Appel qualité d'image [6] Appels divers [16] | Réglage taux de restitution verso 117] | Réglages unités de finition ln] Butée pour agrafage & pliage l2] Butée pliage 118] | Régler gestion disque dur [1] Suppression travaux par code l2] Fréquence suppression auto

Remplissage disque dur 119] | Paramétrer le transfert par scanner 120] | Réglage effacement zone sans image 7-4 Dis51/Di650

Réglages en mode opérateur 1

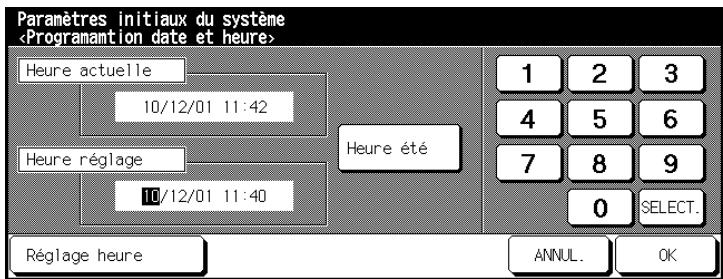

(1) Paramètres initiaux du système Déterminez les réglages de base du système. (1) Saisie date et heure Déterminez la date et l'heure sur le système. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez dans le mode opérateur sur la touche [1] P aramètres initiaux du système. Un sous-menu est affiché 3 Dans le sous-menu, appuyez sur la touche [1] Saisie date et heure Le masque pour le réglage de la date et de l'heure est affiché Paranètres initiaux du systène <Progranantion date et heure

EE ES res | To fer lasers |] (um | « | Sous “Heure actuelle” s'affiche le réglage courant. Vous pouvez procéder au nouveau réglage sous “Régler heure”. Format de saisie : Jour/Mois/Année Heures : minutes 4 Réglez la date et l'heure o Sélectionnez avec la touche [SÉLECT.]la valeur que vous désirez modifier. Oo Entrez la nouvelle valeur via le clavier de l'écran tactile. O uniquement si nécessaire Appuyez sur la touche [HEURE ÉTÉ] pour activer l'heure d'été. L'heure actuelle” est alors avancée d'une heure. Dis51/Di650 7-5

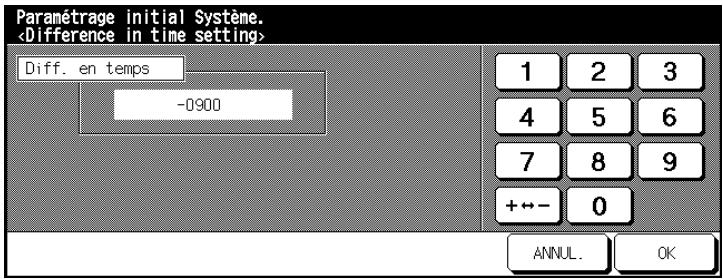

1 Réglages en mode opérateur uniquement si nécessaire Appuyez sur la touche [DIFF. EN TEMPS] pour taper un décalage horaire par rapport au fuseau horaire d'Europe centrale. Une fenêtre de saisie s'ouvre Paranétrage Initlal Systène. <Difference in tine settings Diff. en temps Entrez le nombre d'heures à l'aide du clavier de l'écran tactile. Appuyez sur la touche [+->-] pour saisir un décalage horaire positif ou négatif. Tapez p. ex. -0900 si vous vous trouvez 9 heures après le fuseau horaire d'Europe centrale. 6 Appuyez sur la touche [OK] pour confirmer votre entrée La fenêtre de saisie de l'heure et de la date s'affiche à nouveau. 7 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché 8 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Q.. Un jour de 24 heures Entrez les heures en mode 24 heures. 7-6 Di551/Di650

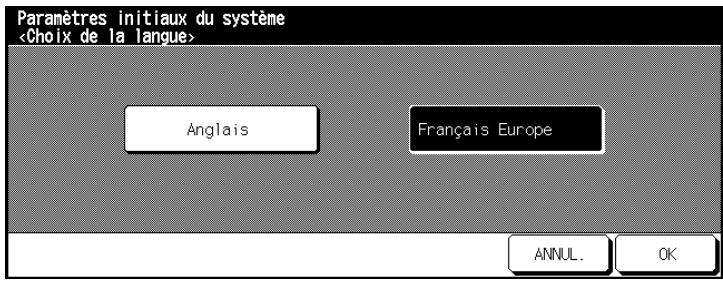

Réglages en mode opérateur 1 (2) Choix de la langue Déterminez en quelle langue les affichages sur l'écran tactile doivent être affichés 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez dans le mode opérateur sur la touche [1] P aramètres initiaux du système. Un sous-menu est affiché 3 Dans le sous-menu, appuyez sur la touche [2] Choix de la langue. Le masque pour le paramétrage de la langue est affiché Paranètres. initiaux du systène <hoix de_1a_ langue» 4 Appuyez sur la touche de la langue souhaitée. 5 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché. 6 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-7

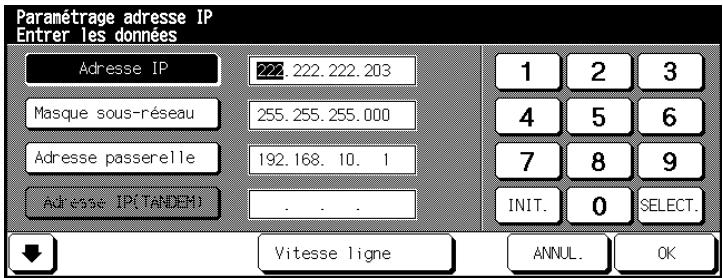

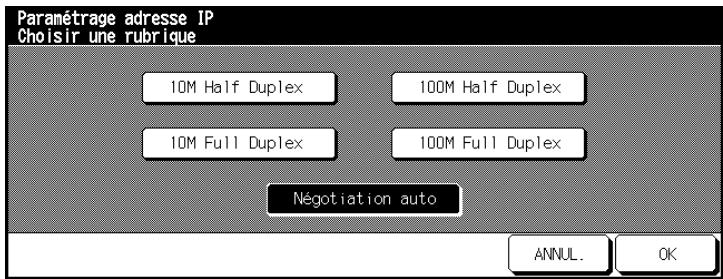

Réglages en mode opérateur (3) Saisie adresse IP Pour pouvoir utiliser le système dans un réseau il faut déterminer une adresse IP pour le système. Contactez à ce sujet l'administrateur de réseau. Une adresse IP erronée peut provoquer des dysfonctionnements à l'intérieur du réseau 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché Appuyez dans le mode opérateur sur la touche [1]P aramètres initiaux du système Un sous-menu est affiché. 3 Appuyez dans le sous-menu sur la touche [3] Saisie adresse IP Le masque pour le paramétrage de l'adresse IP est affiché. Paranétrage adresse IP Entrer les données Dm =. (12): (ajsls) Le) Dumssiue JO ou Je) Sélectionnez un réglage. Appuyez sur [INIT.] pour effacer l'ancienne valeur. Entrez la nouvelle valeur via le clavier de l'écran tactile. Appuyez sur la touche [SÉLECT.] pour enregistrer la nouvelle valeur. Dis51/Di650

Réglages en mode opérateur 1 uniquement si nécessaire Appuyez sur la touche [VITESSE LIGNE] pour procéder à d'autres réglages. Paranétrage adresse IP Choisir_une rubrique IN Half Duplex 1U0M Half Duplex IN Full Duplex 100M Fut1 Duplex 5 Sélectionnez le réglage souhaité. Appuyez sur la touche [NÉGOCIATION AUTO] si le système doit automatiquement procéder à la sélection de la vitesse de transmission. 6 Appuyez sur la touche [OK] pour confirmer votre entrée Le masque pour le paramétrage de l'adresse IP est à nouveau affiché. 7 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché. 8 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-9

1 Réglages en mode opérateur (4) Paramétrer le transfert E-mail En cas de panne système, un message de défaut peut être envoyé par E-mail à un ordinateur. L'administrateur système est ainsi rapidement averti et peut donc réparer la panne sans délai. Le système est à nouveau disponible le plus rapidement possible. Les délais d'arrêt du système sont ainsi réduits au maximum Dans tous les cas, demandez l'avis de l'administrateur réseau compétent avant de procéder à des réglages dans ce domaine. Des réglages erronés peuvent provoquer des dysfonctionnements au sein du réseau Défauts/messages que vous pouvez envoyer par E-mail : Appel service Bourrage Manque papier Manque toner Maintenance Travail terminé Travail non terminé Manque agrafes Plateau finition plein Vider la corbeille 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez dans le mode opérateur sur la touche [1]P aramètres initiaux du système Un sous-menu est affiché. 3 Dans le sous-menu, appuyez sur la touche [4] Régler transfert par E-mail. Un autre sous-menu s'affiche 7-10 Di551/Di650

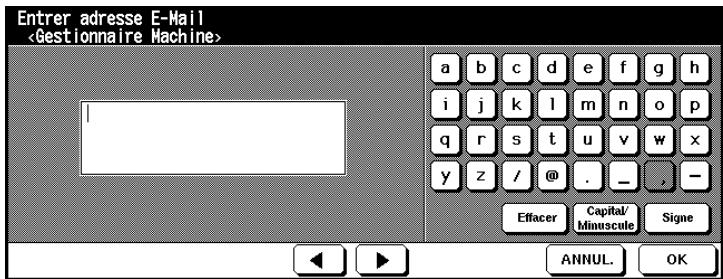

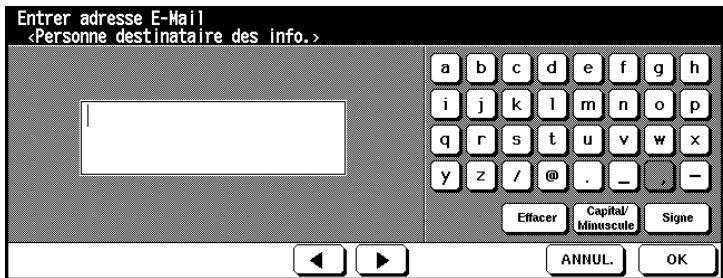

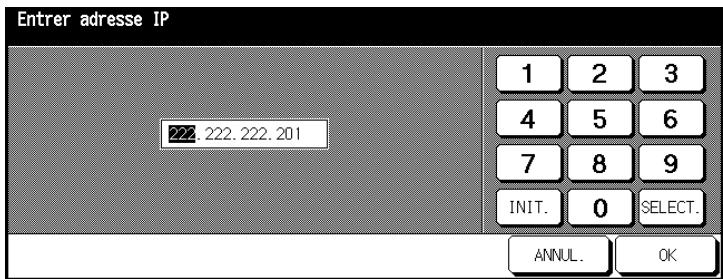

Réglages en mode opérateur 1 Appuyez sur la touche [1] Entrer adresse IP. Tapez l'adresse IP de votre adresse E-mail au sein de votre réseau sur le clavier de l'écran tactile. Confirmez votre sélection en appuyant sur la touche [OK]. Entrer adresse IP 213) mm. Caps Lo) SBESES CSN 5 Appuyez sur la touche [2] Entrer adresse E-Mail <Gestionnaire machine>. Tapez l'adresse E-mail de l'administrateur réseau sur le clavier de l'écran tactile. Confirmez votre sélection en appuyant sur la touche [OK]. Entrer adresse E-Mail <Gestiomaire Machine» 6 Appuyez sur la touche [3] Entrer adresse E-Mail <P ersonne destinataire des infos >. Tapez surle clavier de l'écran tactile l'adresse E-mail de la personne qui doit être informée par E-mail p.ex. en cas de panne. Confirmez votre sélection en appuyant sur la touche [OK]. Entrer adresse E-Hail «Personne destinataire des_info. > Dis51/Di650 7-11

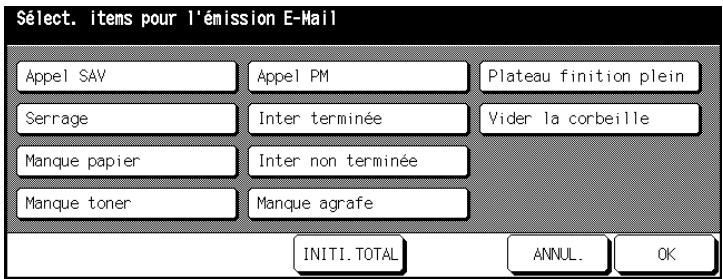

Réglages en mode opérateur Appuyez sur la touche [4] Sélect. items pour l'émission E-Mail. Indiquez les états système pour lesquels un e-mail doit être envoyé Confirmez votre sélection avec la touche [OK] Sélect. Items pour l'énission E-Hail Apoel SAV Appel PM Plateau finition plein inter terminés Nicer la corherile Fennec INITI. TOTAL 8 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché 9 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur 1 73 (2) Paramétrages i ux copieur Déterminez les réglages qui doivent être activés après la mise en marche du système ou après l'initialisation du panneau de contrôle Sélection Option de sélection Réglage par défaut Mode de copie | EDH, 1-1, 1-2, 2-2, 2-1 1-1 Contraste AE, manuel AE Taux de AMS, taux de restitution 0,250 à 11 restitution 4,000 Format de APS, ler, 2ème et 3ème bac APS copie d'alimentation ou LCC Sortie Non ti, Tri, Groupe, Agrafage, Tri avec décalage Agrafage & pliage, Pliage, Perforation, Pliage en Z, Pliage en 3, Page de couverture Original spécial| Direction original, mode Texte/photo, original spécial, type d'original Rotation ARRET Appelez le mode opérateur. Le menu du mode opérateur est affiché. Appuyez dans le mode opérateur sur la touche [2] Paramètres initiaux copieur. Affichage d'un aperçu des fonctions de base. Paranètres initiaux copl

Réglages en mode opérateur Déterminez les réglages qui doivent être automatiquement activés après la mise en marche du système ou après l'initialisation du panneau de contrôle 4 Appuyez sur la touche [OK] pour confirmer votre entrée Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur 1

(3) Taux/contraste programmables Déterminez les paramètres de contraste et taux de reproduction programmables. Les paramètres programmables peuvent être appelés via les fonctions de base. (1) Paramétrer Prog. foncé niveau 1 Déterminer le réglage du contraste utilisateur 1 Dans les fonctions de base de l'écran tactile, sous Contraste , vous avez le choix entre des réglages de contraste programmables (utilisateur 1, utilisateur 2). 1 Mettez un original en place. 2 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 3 Dans le mode opérateur, appuyez sur la touche [3] Mode Param utilisateur. Un sous-menu est affiché 4 Dans le sous-menu, appuyez sur la touche [1] P aramétrer Prog. foncé 1. Le masque pour le réglage du contraste est affiché Progrannat lon contraste uti1Isateur 1 Test = Choisir niveau et_inpression Clair. Dis51/Di650 7-15

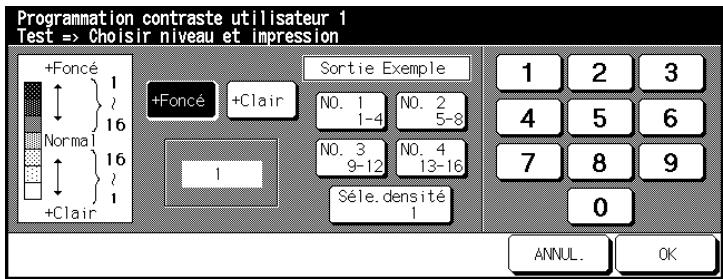

Réglages en mode opérateur 5 Paramétrez le contraste souhaité Oo Choisissez parmi les paramètres [+ FONCÉ ]ou [+CLAIR]. Oo Choisissez une plage de densité (N° 1 1-4, N°2 5-8,... ou Séle. densité) pour effectuer une impression test. Oo Appuyez sur la touche [IMPRESSION] du panneau de contrôle pour imprimer une impression test avec les paramètres de contraste choisis. Oo Examinez l'impression test. Oo Entrez la valeur souhaitée pour le réglage du contraste via le clavier de l'écran tactile Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

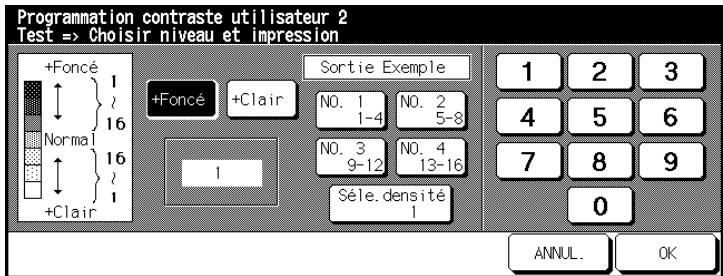

Réglages en mode opérateur 1 (2) Programmation contraste utilisateur 2 Déterminer le réglage du contraste utilisateur 2 Dans les fonctions de base de l'écran tactile, sous Contraste, vous avez le choix entre des réglages de contraste programmables (utilisateur 1, utilisateur 2). 1 Mettez un original en place. 2 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 3 Dans le mode opérateur, appuyez sur la touche [3] Mode param utilisateur. Un sous-menu est affiché 4 Dans le sous-menu, appuyez sur la touche [2] P aramétrer Prog. foncé 2. Le masque pour le réglage du contraste est affiché Progrannat lon contraste uti1Isateur 2 Test = Choisir niveau et impression Dateteme 1 |2]s] UNE HESES

5 Paramétrez le contraste souhaité. o Choisissez parmi les paramètres [+ FONCÉ] ou [+ CLAIR]. Oo Choisissez une plage de densité (N° 1 1-4, N°2 5-8,... ou Séle. densité) pour effectuer une impression test. Oo Appuyez sur la touche [IMPRESSION] du panneau de contrôle pour imprimer une impression test avec les paramètres de contraste choisis. Oo Examinez l'impression test. Oo Entrez la valeur souhaitée pour le réglage du contraste via le clavier de l'écran tactile Dis51/Di650 7-17

Réglages en mode opérateur 6 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché 7 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur 1 (3) Taux de restit. programmables Déterminez les réglages pour les taux de restitution.

Appelez le mode opérateur. Le menu du mode opérateur est affiché. Dans le mode opérateur, appuyez sur la touche [3] Mode param utilisateur. Un sous-menu est affiché Dans le sous-menu, appuyez sur la touche [3] Taux programmables. Le masque pour le paramétrage des taux de restitution est affiché Taux programmables : choisir ure touche programnab le, entrer un taux et valider ASA3 AAAS A4 E4 B4»A3 (1f2/3]

Sélectionnez le taux de restitution que vous désirez modifier. Entrez via le clavier de l'écran tactile le nouveau taux de restitution entre 0,250 et 4,000 (25% à 400%). Pour les taux programmables, le réglage par défaut est: Oo Utilisat. 1 :4,000 Oo Utilisat. 2 :2,000 Oo Utilisat. 3 :0,500 Paramétrez le cas échéant d'autres taux de restitution. Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché. Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650

Réglages en mode opérateur

(4) Compteur clé électronique Avec le compteur électronique vous pouvez gérer à l'aide d'un code l'accès aux activités de 1000 postes. Quand le compteur électronique est activé, le système ne peut être utilisé qu'avec un code. À l'aide de ce code les copies effectuées peuvent être gérées. Pour éviter un nombre excessif de copies, on peut fixer une limite pour les différents postes Le compteur électronique facilite considérablement le calcul des coûts copies. En mode opérateur les réglages pour le compteur électronique peuvent être protégés par un code clé. Ce code clé peut seulement être paramétré par un technicien du service après-vente. Veuillez vous adresser si nécessaire à votre service après-vente. Appeler le mode compteur électronique Appelez le mode compteur électronique pour procéder aux réglages. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Dans le menu opérateur, appuyez sur la touche [4]F onction Compteur électronique Un sous-menu est affiché. Vous vous trouvez maintenant en mode compteur électronique.

L'écran de saisie du code clé s'affiche. 3 uniquement en cas de demande du code clé Sur le clavier de l'écran tactile, tapez le code d'accès à 8 caractères et confirmez votre saisie en appuyant sur la touche [OK]. Vous êtes maintenant dans le mode compteur électronique. 7 Votre code clé n'est pas accepté ? + Retapez le code clé etconfirmez une nouvelle fois en appuyantsur la touche [OK]. + Sile code clé n'est toujours pas accepté, informez-vous s'il a été modifié. Dis51/Di650

Réglages en mode opérateur 1 (1) Paramétrage compteurs Modifier un poste de coûts Modifiez les paramétrages d'un poste de coûts 1 Appelez le mode compteur électronique. Le sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [1] Données compteur électr. Le masque pour la gestion des postes de coûts est affiché. Domées conpteur électr. <Suppr Iner> No. 0001 0002 -TakKUVA- DOUCA2/001800

0002 -N4WMKO- OD0OOO/011111

paz conpt. | Eure | 3 A l'aide des touches fléchées (à côté à droite) sélectionnez le poste de coût pour lequel vous désirez modifier les paramétrages 4 Appuyez sur la touche [MODIF.]. Le masque pour la modification des données du compteur électronique est affiché. Données conpteur électr. <Hodifier» Dis51/Di650 7-21

Réglages en mode opérateur 5 Appuyez sur la touche [MOT DE P], [NOM]ou [LIMITE] et tapez les nouvelles valeurs à l'aide du clavier de l'écran tactile o Code: max. 8 caractères o Nom: max. 8 caractères o Limite : 0 à 999.999 copies Appuyez sur la touche [OK] pour confirmer votre entrée Le masque pour la gestion des postes de coûts est de nouveau affiché. ? Est-ce qu'il y a un message indiquant que le code est déjà utilisé ? + Appuyez sur la touche [OUI] pour attribuer un autre code Appuyez sur la touche [NON] pour reproduire le code. Les copies sont alors enregistrées sous le code avec le chiffre le plus bas. 7? Est-ce qu'il y a un message indiquant que le nom est déjà utilisé ? + Appuyez sur la touche [OK] et entrez un autre nom Appuyez sur la touche [ANNUL.] Le sous-menu est à nouveau affiché Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur Créer un nouveau poste de coûts Créez un nouveau poste de coûts. 1 Appelez le mode compteur électronique. Le sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [1] Données compteur électr. Le masque pour la gestion des postes de coûts est affiché. Domiées conpteur électr. <Suppr Iner> No. 0001 RE GE

GPA A4js5]6) 0003 -N4N4kKO- 000000/011111 La] 4 ss] To fer Ter cu ] Care | 3 Appuyez sur la touche [AJ OUT]. Le masque pour la mise en place d'un nouveau poste de coûts est affiché 4 Appuyez sur la touche [MOT DE PJ], [NOM] ou [LIMITE ] et tapez les nouvelles valeurs à l'aide du clavier de l'écran tactile. O Code: max. 8 caractères o Nom: max. 8 caractères Oo Limite : 0 à 999.999 copies Données conpteur électronique <hjouter: mur | Dis51/Di650 7-23

Réglages en mode opérateur 5 Appuyez sur la touche [OK] pour confirmer votre entrée Le masque pour la gestion des postes de coûts est de nouveau affiché. 7 Est-ce qu'il y a un message indiquant que le code est déjà utilisé ? + Appuyez sur la touche [OUI] pour attribuer un autre code

Appuyez sur la touche [NON] pour reproduire le code. Les copies sont alors enregistrées sous le code avec le chiffre le plus bas. 7? Est-ce qu'il y a un message indiquant que le nom est déjà utilisé ? + Appuyez sur la touche [OK] et entrez un autre nom 6 Appuyez sur la touche [ANNUL.] Le sous-menu est à nouveau affiché 7 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

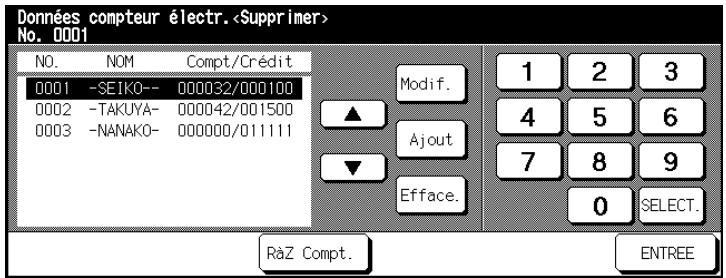

Réglages en mode opérateur 1 Supprimer un poste de coûts Supprimez un poste de coûts 1 Appelez le mode compteur électronique. Le sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [1] Données compteur électr. Le masque pour la gestion des postes de coûts est affiché. Domiées conpteur électr. <Suppr Iner> No. 0001

0002 -TéKUYA- 000042001500 ES 15) [6] 0003 -N4N4kKO- 000000/011111 La] 4 ss] To fer Ter cu ] Care | 3 A l'aide des touches fléchées (à côté à droite) sélectionnez le poste de coût que vous désirez supprimer. 4 Appuyez sur la touche [EFFACE.]. Une demande de confirmation est affichée. 5 Confirmez la procédure d'effacement en appuyant sur la touche [OUI]. Le poste de coûts est effacé 6 Appuyez sur la touche [ANNUL.] Le sous-menu est à nouveau affiché. 7 Appuyez encore une fois sur la touche [ANNUL.]. Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-25

Réglages en mode opérateur Réil aliser différents compteurs électroniques Supprimez un poste de coûts 1 Appelez le mode compteur électronique Le sous-menu est affiché. 2 Dans le sous-menu, appuyez sur la touche [1] Données compteur électr. Le masque pour la gestion des postes de coûts est affiché Domiées conpteur électr. <Suppr Iner> No. 0001 EE j2])s) US 000042/001500 ES 15) [6] 0003 -N4N4kKO- 000000/011111 La] 4 ss] To fer Ter cu ] Care | 3 A l'aide des touches fléchées (à côté à droite) sélectionnez le poste de coût que vous désirez supprimer. 4 Appuyez sur la touche [RÂZ COMPT.]. Une demande de confirmation est affichée 5 Confirmez la procédure en appuyant sur la touche [OUI]. Le compteur électronique est remis à zéro 6 Appuyez sur la touche [ANNUL.] Le sous-menu est à nouveau affiché 7 Appuyez encore une fois sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

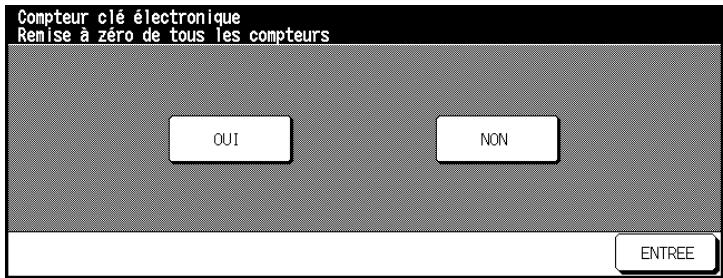

Réglages en mode opérateur 1 (2) Remise à zéro de tous les compteurs Remettez à “0"le nombre des copies faites pour tous les postes de coûts 1 Appelez le mode compteur électronique. Le sous-menu est affiché Dans le sous-menu, appuyez sur la touche [2]Remise à zéro de tous les compteurs Le masque pour la remise à zéro des compteurs est affiché Compteur clé électronique Renise à zéro de tous les conpteurs 3 Appuyez sur la touche [OUI]. Les compteurs sont remis à zéro. 4 Appuyez sur la touche [ENTRÉE] Le sous-menu est à nouveau affiché. 5 Appuyez encore une fois sur la touche [ENTRÉE]. Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-27

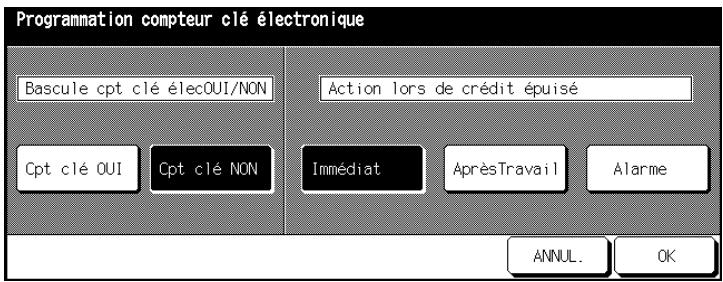

Réglages en mode opérateur (3) Programmation compteur clé électronique Activez/Désactivez la fonction compteur électronique. Déterminez ce qui doit se passer quand une limite de copie a été atteinte. 1 Appelez le mode compteur électronique Le sous-menu est affiché. 2 Dans le sous-menu, ouvrez le point [3] Programmation compteur clé électronique Le masque pour la sélection des paramétrages est affiché Progrannat lon conpteur clé électronique Bascule cpt clé élecoUt/NON Action lors de crédit épuisé 3 Appuyez sur la touche [CPT CLÉ OUI] pour activer la fonction Appuyez sur la touche [CPT CLÉ NON] pour désactiver la fonction. 4 Déterminez ce qui doit se passer quand une limite de copie a été atteinte. © IIMMÉDIAT] Le travail de copie est immédiatement interrompu. Aucune autre copie ne peut être faite.

Le travail de copie entamé est encore terminé. Aucun autre travail de copie ne peut être effectué ensuite. O [ALARME] Affichage d'une alarme. D'autres copies peuvent cependant être faites sans restriction 5 Appuyez sur la touche [OK] pour confirmer votre entrée Le sous-menu est à nouveau affiché 6 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur 1

(5) Protection/suppress. mémoire programme Déverrouillez, verrouillez ou effacez les paramètres système sauvegardés dans la mémoire programme. Verrouiller/déverrouiller un emplacement mémoire programme Verrouillez un emplacement de mémoire programme afin que les réglages de système qui y sont sauvegardés ne puissent être modifiés ou supprimés ou bien supprimez un verrouillage.

Appelez le mode opérateur. Le menu du mode opérateur est affiché. En mode opérateur, appuyez sur la touche [5] Protection/suppress. mémoire programme La liste de la mémoire programme est affichée. Protect lon/suppress. Ménoire Progranne

Les champs à gauche des emplacements de mémoire programme caractérisent l'état des emplacements de la mémoire. Un cadenas indique que l'emplacement de la mémoire programme est protégé. Les paramètres système ne peuvent être ni effacés ni écrasés. Un champ blanc indique que l'emplacement de la mémoire programme est déverrouillé. Appuyez sur le champ situé à gauche de l'emplacement de mémoire programme dont vous voulez modifier l'état. Appuyez sur la touche [OK] pour confirmer votre entrée Le menu du mode opérateur est à nouveau affiché Dis51/Di650

1 Réglages en mode opérateur Effacer paramètres système Effacez les paramètres système sauvegardés. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché En mode opérateur, appuyez sur la touche [5] Protection/suppress mémoire programme La liste de la mémoire programme est affichée Protect lon/suppress. Ménoire Progranne

Sélectionnez l'emplacement de la mémoire programme où sont sauvegardés les réglages système que vous désirez supprimer. 4 Appuyez sur la touche [EFFACE.]. Les réglages de copie sauvegardés sont supprimés 5 Appuyez sur la touche [OK] pour confirmer votre entrée Le menu du mode opérateur est à nouveau affiché. 7-30 Di551/Di650

Réglages en mode opérateur

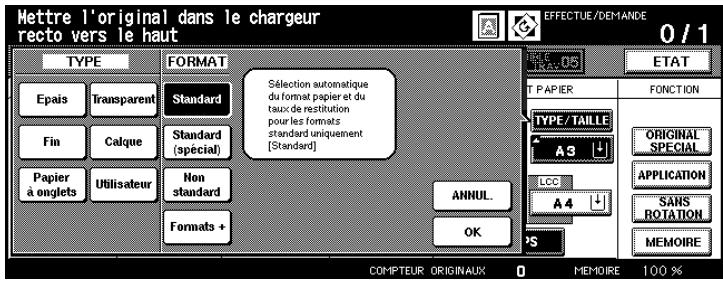

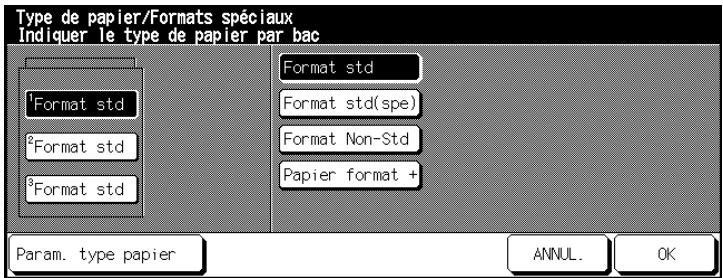

(6) Type de papier/formats spéciaux Déterminez les types et formats de papier qui doivent être utilisés dans les différents bacs d'alimentation de papier. Déterminer le type de papier Déterminez le type de papier qui doit être utilisé dans un bac d'alimentation de papier. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 En mode opérateur, appuyez sur la touche [6] Type de papier/formats spéciaux. Le masque pour la sélection du type de papier est affiché. Type de papler/Formats spéciaux Indiquer _Te type de papier par bac C1 Nornal Epais Recyclé Fin Coteur Utilisateur Spécial Onglet Couché Logo Para. Format spécial mu. | x } 3 Sélectionnez le bac d'alimentation de papier pour lequel vous voulez déterminer le type de papier. 4 A l'aide des touches fléchées de l'écran tactile, sélectionnez le type de papier pour le bac d'alimentation de papier. 5 Appuyez sur la touche [OK] pour confirmer votre entrée Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-31

Réglages en mode opérateur Déterminer le format de papier Déterminez le format de papier qui doit être utilisé dans un bac d'alimentation de papier. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 En mode opérateur, appuyez sur la touche [6] Type de papier/formats spéciaux Le masque pour la sélection du type de papier est affiché Type de papler/Formats spéciaux Indiquer _Te type de papier par bac C1 Nornal Epais Recyclé Fin Coteur Utilisateur Spécial Onglet Couché Logo Para. Format spécial mu. | x } 3 Appuyez sur la touche [PARAM. FORMAT SPÉCIAL]. Le masque pour la sélection du format de papier est affiché. Type de papler/Formats spéciaux Indiquer _Te type de papier par bac [rirmr sa Fer rec EE Foriss hom sta : Papier format. + Format std Param. yee papier mu. | x } 4 Sélectionnez le bac d'alimentation de papier souhaité pour lequel le format de papier doit être paramétré Dis51/Di650

Réglages en mode opérateur 1 5 Déterminez le format de papier pour le bac d'alimentation de papier sélectionné. Oo Format std Les formats standard sont automatiquement détectés par le système quand ils sont placés dans un bac d'alimentation de papier. Oo Format std (spé) Sélectionnez avec les touches fléchées de l'écran tactile un format de papier. Oo Format Non-Std Entrez un format non-standard avec les touches numériques représentées sur l'écran tactile. O Papier format + Déterminez le démarrage du processus de copie. Pour des informations plus détaillées, voir page 7-34. Sélectionnez un format + à l'aide des flèches de l'écran tactile. Appuyez sur la touche [PARAM. TYPE PAPIER Jet à l'aide des touches numériques ou des flèches de l'écran tactile, saisissez un format +. 6 Confirmez votre sélection avec la touche [OK] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-33

Réglages en mode opérateur Déterminer le démarrage du processus de copie sur format + Définissez de quel côté de la page la copie doit démarrer si vous copiez sur un papier de format transversal. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché En mode opérateur, appuyez sur la touche [6] Type de papier/formats spéciaux Le masque pour la sélection du type de papier est affiché Type de papler/Formats spéciaux Indiquer _Te type de papier par bac C1 Nornal Epais Recyclé Fin Coteur Utilisateur Spécial Onglet Couché Loge Para. Format spécial 3 Appuyez sur la touche [PARAM. FORMAT SPÉCIAL]. Le masque pour la sélection du format de papier est affiché. Type de papler/Formats spéciaux Indiquer _Te type de papier par bac

[rirmr sa Fer rec EE Foriss hom sta : Papier format. + Format std Param. yee papier Dis51/Di650

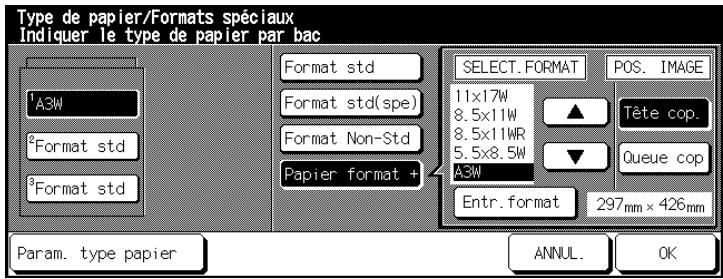

Réglages en mode opérateur 1 4 Sélectionnez le format de papier [PAPIER FORMAT +]. Une fenêtre de dialogue s'affiche pour sélectionner ou saisir un format transversal Type de papler/Formats spéciaux Indiquer _Te type de papier par bac : Énou Le

: er format + Farmat Std Param. yee papier mu. | x } ÉÉcrmt sta Format Non-Std

5 Sélectionnez un format + à partir de la liste affichée Définissez un format papier individuel 6 Sous “POS.IMAGE.", choisissez où doit démarrer la copie. Oo Tête cop. côté alimentation papier O Queue cop. côté opposé à l'alimentation papier 7 Appuyez sur la touche [OK] pour confirmer votre entrée Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-35

Réglages en mode opérateur

7.8 (7) Contraste écran/touches sonores

Déterminez les réglages de base pour l'écran tactile e Procédez au réglage du contraste pour l'écran tactile e Réglez le volume des touches sonores Procédez aux réglages souhaités. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 En mode opérateur, appuyez sur la touche [7] Contraste écran/ touches sonores. Le masque pour le réglage du contraste écran et des touches sonores est affiché. ntraste écran/touches Sonor ler avec les flèches et valider 3 Sélectionnez le réglage souhaité avec les touches fléchées. Oo Volume bip Appuyez sur les flèches pour bas ou haut pour régler le volume des sons émis par les touches O Contraste écran Appuyez sur les touches fléchées pour +terne et + brillant pour régler le contraste des affichages de l'écran tactile O Réglage luminosité Appuyez sur les touches fléchées pour +terne et +brillant afin de régler la luminosité de l'arrière-plan de l'écran tactile 4 Confirmez votre sélection avec la touche [OK] Le menu du mode opérateur est à nouveau affiché. 7-36 Di551/Di650

Réglages en mode opérateur 1

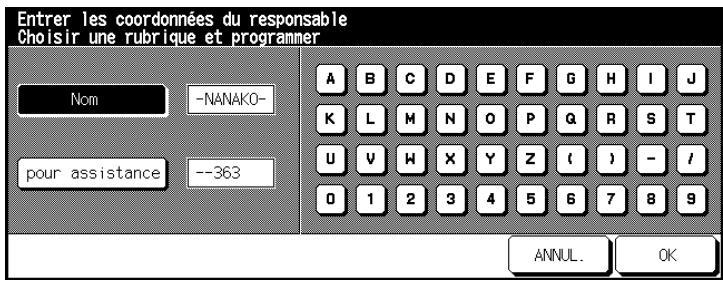

(8) Coordonnées du responsable Entrez le nom et le numéro d'appel d'un interlocuteur pour les cas d'urgence. Ces coordonnées sont affichées dans le mode aide et peuvent être appelées par chaque utilisateur via la touche du panneau de contrôle [AIDE] 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 En mode opérateur, appuyez sur la touche [8] Entrer les coordonnées du responsable. Affichage de l'écran pour la saisie du nom (max. 8 caractères) et des numéros de téléphone (max. 5 caractères) de l'interlocuteur en cas de questions relatives au système. Entrer les coordonnées du responsable Choisir_une rubrique et programmer

"+ so0000066 CES == CO00US0ben

Appuyez sur la touche [NOM] Entrez à l'aide du clavier représenté sur l'écran tactile le nom de l'interlocuteur. Appuyez sur la touche [POUR ASSISTANCE]. Entrez via le clavier représenté sur l'écran tactile le numéro de téléphone de l'interlocuteur. ST Oo u1 BE Confirmez votre sélection avec la touche [OK] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-37

Réglages en mode opérateur

7.10 (9) Programmateur hebdomadaire

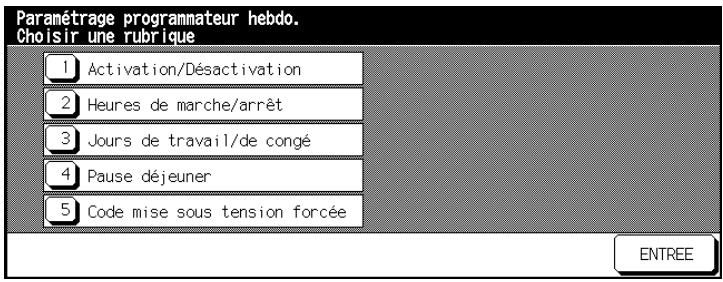

A l'aide du programmateur hebdo déterminez des heures auxquelles le système doit s'éteindre ou s'allumer automatiquement. Quand le photocopieur est éteint, il peut malgré tout être rallumé manuellement. P ar mesure de sécurité, l'interruption du programmateur peut être protégée par un mot de passe. L'accès aux paramètres du programmateur hebdo peut être protégé par un code clé. Ce code clé peut seulement être paramétré par un technicien du service après-vente. Veuillez vous adresser si nécessaire à votre service après-vente Appeler le mode programmateur hebdomadaire 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 En mode opérateur, appuyez sur la touche [9] Programmateur hebdo Affichage d'un sous-menu Un écran s'ouvre pour demander le code d'accès. A l'aide du clavier de l'écran tactile, tapez le code à 4 caractères et confirmez votre saisie en appuyant sur la touche [OK]. Paranétrage programmateur hebdo. Choisir_une rubrique 7-38 Di551/Di650

Réglages en mode opérateur 1 (1) Activation/Désactivation Activez ou désactivez le programmateur hebdomadaire. 1 Appelez le mode programmateur hebdomadaire. Le sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [1] Activation/ Désactivation progr. hebdo Le masque pour l'activation de la fonction de programmateur hebdomadaire est affiché Aotivat lon/Désactivation prog. hebdo. Appuyer sur_la touche voulue Pragren Program. Hebdo NON 3 Appuyez sur la touche [PROGRAM. HEBDO OUI] pour activer le programmateur hebdo Appuyez sur la touche [PROGRAM.HEBDO NON] pour désactiver le programmateur hebdo 4 Confirmez votre sélection avec la touche [OK] Le sous-menu est à nouveau affiché. 5 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-39

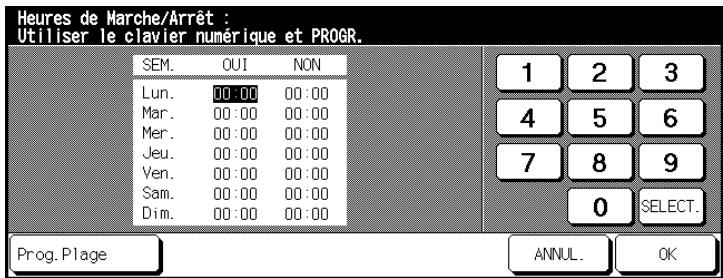

Réglages en mode opérateur (2) Heures de Marche/Arrêt Réglage individuel Déterminez les périodes où le programmateur hebdomadaire doit être activé et désactivé. 1 Appelez le mode programmateur hebdomadaire. Le sous-menu est affiché. 2 Dans le sous-menu, appuyez sur la touche [2] Heures de Marche/ Arrêt. Le masque pour le paramétrage des heures de Marche/Arrêt est affiché. Heures de Narche/Arrêt Utiliser le clavier nunérique et PROGR. _ SE

3 Entrez via le clavier de l'écran tactile le temps de Marche/Arrêt pour le lundi. Appuyez ensuite sur la touche [SELECT.] pour déterminer la durée de désactivation. Appuyez autant de fois sur la touche [SELECT.]jusqu'à ce que l'écran affiche la valeur souhaitée. 72 Sous quelle forme entrer les valeurs ? + Entrez les heures en mode 24 heures. + Entrez toujours des valeurs à 2 chiffres, p. ex. 07 pour 7 minutes 4 Paramétrez les temps de Marche/Arrêt pour les autres jours de la semaine 5 Confirmez vos entrées avec la touche [OK] Le sous-menu est à nouveau affiché 6 Appuyez sur la touche [ANNUL.]. Le menu du mode opérateur est à nouveau affiché. 7-40 Dis51/Di650

Réglages en mode opérateur 1 Définir les plages Fixez les heures où le programmateur hebdomadaire doit être activé 1 Appelez le mode programmateur hebdomadaire. Le sous-menu est affiché Dans le sous-menu, appuyez sur la touche [2] Heures de Marche/ Arrêt. Le masque pour la détermination des heures de Marche/Arrêt est affiché Heures de Narche/Arrêt Utiliser le clavier nunérique et PROGR. ee SE (oo :00] Ajs1s] (7jso) Co js] 3 Appuyez sur la touche [PROG. PLAGE]. Le masque pour la détermination des plages est affiché. Horaires comuns à plusieurs jours Utiliser le clavier nunérique et PROGR. DUO EEE Sélectionnez les jours de la semaine pour lesquels les plages doivent être valables Entrez via le clavier de l'écran tactile le temps d'activation du programmateur hebdo. Appuyez ensuite sur la touche [SÉLECT.]pour déterminer la durée de désactivation. Dis51/Di650 7-41

1 Réglages en mode opérateur 72 Sous quelle forme entrer les valeurs ? + Entrez les heures en mode 24 heures. + Entrez toujours des valeurs à 2 chiffres, p. ex. 07 pour 7 minutes 6 Confirmez vos entrées avec la touche [OK] Les paramètres sonttransmis dans le menu pour la détermination des heures du programmateur hebdomadaire. 7 Confirmez vos entrées avec la touche [OK] Le sous-menu est à nouveau affiché 8 Appuyez sur la touche [ANNUL.]. Le menu du mode opérateur est à nouveau affiché. 7-42 Di551/Di650

Réglages en mode opérateur 1 (3) J ours de travail/jours de congé Réglages individuels Déterminez lors de quels jours du calendrier le système doit être activé/ désactivé. 1 Appelez le mode programmateur hebdomadaire. Le sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [3]J ours de travail/jours de congé. Le masque pour la détermination des jours de calendrier est affiché. Veurs de travall/Jours de congé DIH LUN MAR HER JEU VEN SAN

12 : où mr) or JE CL LOS = 08. Go © ÉCR o0 CB | “ae2ae 0") 3 Sélectionnez avec les touches fléchées représentées sur l'écran tactile le mois souhaité Les jours de la semaine correspondant au mois sélectionné sont affichés 4 Sélectionnez le jour de la semaine souhaité où le système doit être activé/désactivé Oo sur fond noir: Système activé Oo sur fond blanc : Système désactivé 5 Confirmez votre sélection avec la touche [OK] Le sous-menu est à nouveau affiché. 6 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-43

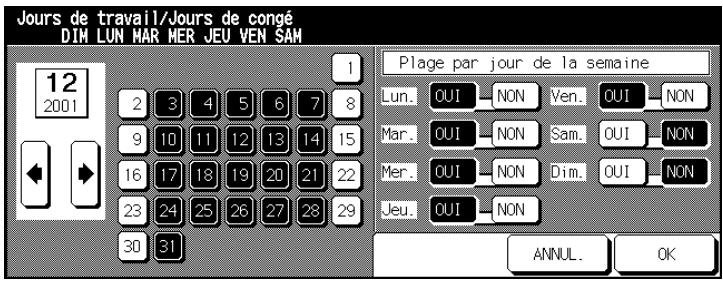

Réglages en mode opérateur Définir les créneaux Déterminez lors de quels jours du calendrier le système doit être activé/ désactivé. 1 Appelez le mode programmateur hebdomadaire. Le sous-menu est affiché. 2 Dans le sous-menu, appuyez sur la touche [3]J ours de travail/jours de congé Le masque pour la détermination des jours de calendrier est affiché Veurs de travall/Jours de congé DIH LUN MAR HER JEU VEN SAN

Plage par jar de la seine

(:)a) 3 Sélectionnez avec les touches fléchées représentées sur l'écran tactile le mois souhaité. Les jours de la semaine correspondant au mois sélectionné sont affichés. 4 Paramétrez sur le côté droit de l'écran tactile les jours de la semaine où le système doit être activé ou désactivé Exemple : Sélectionnez p. ex. J eudi Arrêt. Le système sera désactivé tous les jeudis du mois sélectionné. 5 Répondez à la demande de confirmation par [OUI] et procédez le cas échéant à d'autres réglages. 6 Confirmez vos indications en appuyant sur la touche [OK] Le sous-menu est à nouveau affiché 7 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. 7-44 Dis51/Di650

Réglages en mode opérateur 1 (4) Pause déjeuner Fixez un temps de pause pendant lequel le système doit être désactivé. 1 Appelez le mode programmateur hebdomadaire. Un sous-menu est affiché 2 Dans le sous-menu, appuyez sur la touche [4] Programmation pour pause déjeuner. Le masque pour la détermination de l'heure de pause est affiché Progrannat lon pour la pause déjeuner

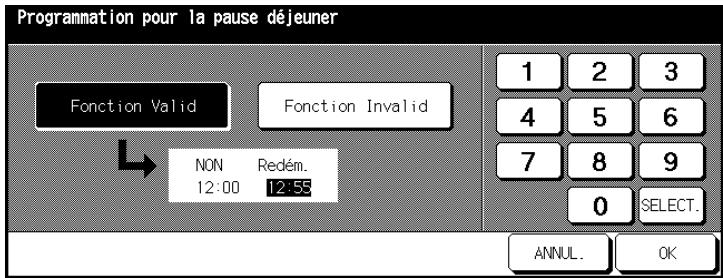

Dre Sr D 3 Appuyez sur la touche [FONCTION VALID] pour activer la fonction de pause. Indiquez quand la fonction pause doit commencer. Appuyez sur la touche [SÉLECT.]et indiquez quand fonction pause prend fin Appuyez sur la touche [FONCTION INVALID] pour désactiver la fonction de pause. 4 Confirmez vos entrées avec la touche [OK] Le sous-menu est à nouveau affiché. 5 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-45

1 Réglages en mode opérateur (5) Code de mise sous tension forcée Déterminez le code de mise sous tension forcée Afin de pouvoir utiliser le système pendant la période de programmation hebdomadaire, l'opérateur doit d'abord saisir le code de mise sous tension forcée. 1 Appelez le mode programmateur hebdomadaire. Un sous-menu est affiché. Dans le sous-menu, appuyez sur la touche [5] Code de mise sous tension forcée Le masque de saisie du code de mise sous tension forcée s'affiche. Code de nise sous tension forcée

Mmlsle] (7Isls) [am | à Entrez via le clavier numérique représenté sur l'écran tactile un code à 4 chiffres. 4 Confirmez vos entrées avec la touche [OK] Le sous-menu est à nouveau affiché 5 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Q... Code 0000 ! Si vous tapez 0000 pour le code, le programmateur hebdomadaire peut être interrompu par la mise hors/sous tension du système. Dans ce cas, après la remise sous tension, il vous sera demandé d'indiquer la durée de l'interruption. 7-46 Di551/Di650

Réglages en mode opérateur 1

(10) Réglage écran Recalibrez l'écran tactile 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 En mode opérateur, appuyez sur la touche [10] Réglage écran. Le masque pour le calibrage du moniteur est affiché. Réglage écran L_}'covese sortant Dans le cas où les boutons de l'écran ne sont pas carrectement alignés, effectuer la procéare ci-dessous

1) A l'aide d'un stylo presser légérerent sur chacune

dés croix situées en hoit à croité et en bas à gouche.

2) Presser les 2 boutons contrôle, un bip de

confirmtion doit être émis Si aucun bip n'est audible, répèter les étapes 1] & 2) Ecran précédent — (1) CONTRGLE EOUTON |) 3 Prenez un crayon en main. Effleurez avec précaution en utilisant la pointe du crayon tout d'abord le signe + dans le coin supérieur droit de l'écran tactile puis le signe + dans le coin inférieur gauche. 4 Vérifiez si les coordonnées X et Y de l'écran tactile dans la ligne de message supérieure sont situées dans la plage des valeurs standard affichées dans la ligne de message inférieure. 5 Appuyez sur le carré blanc devant les boutons de contrôle, d'abord dans le coin supérieur gauche et ensuite dans le coin inférieur droit de l'écran tactile. A chaque pression, un bip sonore doit se faire entendre. 6 uniquement écessaire Siles coordonnées X et Y sont en dehors de la plage des valeurs standard ou si aucun bip sonore n'est émis quand vous appuyez sur les champs de contrôle, répétez les étapes 3 à 5. Appuyez sur la touche [1] du panneau de contrôle pour revenir à l'écran de sélection. Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-47

Réglages en mode opérateur

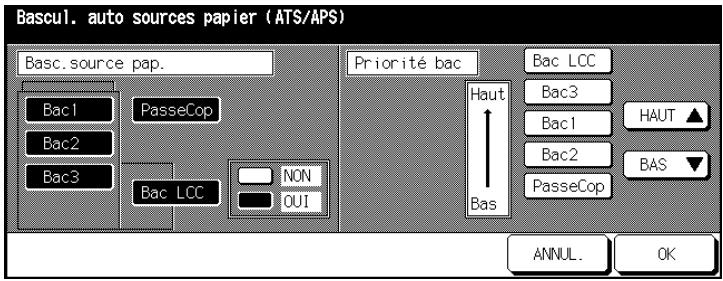

(11) Bascul. auto sources papier Déterminez les bacs d'alimentation papier et l'ordre des bacs pour la bascule automatique des bacs (ATS) et la sélection automatique du papier (APS)

Appelez le mode opérateur. Le menu du mode opérateur est affiché Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. En mode opérateur, appuyez sur la touche [11] Bascul. auto source papier. Le masque pour la détermination des priorités de bac est affiché Basoul. auto sources papier (ATS/APS) Fanse source pen Porn | À ET

Sélectionnez un bac sur le côté gauche de l'écran tactile. Décidez avec les touches [NON] ou [OUI] si le bac d'alimentation doit être utilisé avec la fonction ATS/APS activée Les bacs qui sont activés quand la fonction ATS/APS est active sont indiqués sur le côté droit de l'écran tactile Avec les flèches de l'écran tactile, [HAUT]ou [BAS], classez les bacs d'alimentation par ordre de priorité. Confirmez vos entrées avec la touche [OK] Le menu du mode opérateur est à nouveau affiché. 7-48 Dis51/Di650

Réglages en mode opérateur 1

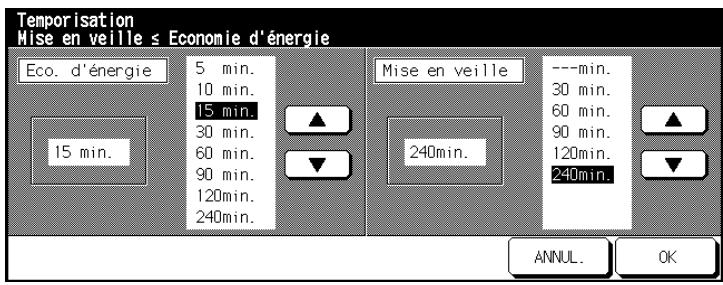

(12) Economie d'énergie/Veille Déterminez au bout de combien de temps après la dernière pression de touches, les fonctions d'économie d'énergie doivent être activées. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile La deuxième page du menu mode opérateur est affichée 3 En mode opérateur, appuyez sur la touche [12] Economie d'énergie. Le masque pour le réglage des fonctions d'économie d'énergie est affiché Tempor isat lon un Mise en veille < Econonie d'énergie Fee 0 terre | Disco verte | Sélectionnez sur le côté gauche de l'écran tactile le moment de l'activation automatique de la fonction d'économie d'énergie. Sélectionnez sur le côté droit de l'écran tactile le moment de l'activation du mode économie d'énergie. 6 Confirmez vos entrées avec la touche [OK] Le menu du mode opérateur est à nouveau affiché Q... Donnez les indications horaires avec pertinence ! L'indication horaire spécifique à la fonction économie d'énergie ne peut pas dépasser l'indication horaire de la mise hors tension automatique. Si vous indiquez les mêmes horaires pour les deux fonctions, c'est la mise hors tension automatique qui sera activée à la place de la fonction économie d'énergie Dis51/Di650 7-49

Réglages en mode opérateur

(13) Fonctions spécifiques Procédez à différents réglages pour optimiser votre système Modifier les réglages 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. 3 En mode opérateur, appuyez sur la touche [13]Fonctions spécifiques Le masque pour la sélection des paramétrages est affiché Fonctions spécif Iques Choisir_une rubrique et modifier Ni. ITEM CONIEND PAM 2 Toiche Initialisation Tout automatique 3 Original dans le chargeur Chargeur sélectionné 4 Rapoel Nétoire programe n°30 NON 5 Finition activée avec AUTO Tri 6 Initial. avec compteur clé OUI 4 Effacenent zone hors cris. Zone hors original effacée A l'aide des touches fléchées du bord inférieur de l'écran tactile, sélectionnez la page du réglage que vous désirez modifier. A l'aide des touches fléchées du bord droit de l'écran tactile sélectionnez le réglage que vous désirez modifier. 6 Appuyez éventuellement plusieurs fois sur la touche [MODIF CONTENU PARAM.] pour sélectionner la valeur souhaitée 7 Confirmez vos entrées avec la touche [ANNUL.]. Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur Aperçu des réglages Sélection Fonction 1 | Retour paramètres d'initial. | Temps au bout duquel le système retoume à la configuration par défaut : NON / 30 / 60*/ 90 / 120 / 150 /180 /210/ 240 / 270 / 300 secondes 2 | Toucheinitialisation Quand on appuie sur la touche initialisation, le système passe à la fonction sélectionnée : Tout automatique* / Paramètre de départ 3 | Original dans l'introducteur | La mise en place d'originaux dans l'EDH active la fonction : EDH sélectionné*/ Touche ini.+introducteur sélect. 4 | Auto. Rappel mémoire programme n° 30 La pression de la touche initialisation active le travail de copie enregistré à l'emplacement 30 de la mémoire de programme. NON*/OUI 5 Finition activée avec AUTO La pression de la touche initialisation active le mode module de finition Recto vers le bas (bac supérieur)* / Non-tri/ Tri / Tri agrafé / Pliage & Agrafage / Pliage / Verso vers le haut - bac aux. 6 | Initial. avec compteur clé Activer les paramétrages de base du système quand le compteur électronique est utilisé : NON /OUI* 7 | Effacement bords orig. Efface automatiquement un bord autour de l'original lors de la pose sur la vitre d'exposition : Bord orig. effacé* / uniquement effacé pour APS/AMS / Effacé pour vitre d'exposition {1:1)

• signifie paramétrage de base Dis51/Di650

Réglages en mode opérateur Sélection Fonction 8 | Effacement bords chargeur Efface automatiquement un bord autour d'un original en cas de chargement dans l'EDH. NON / Bord 1mm / 2mm / 3mm* / 4mm / 5mm 9 | Basculement auto bac Passage automatique en cas de manque de papier à un autre bac d'alimentation de papier contenant du papier de même format : NON*/OUI 10 | APS (format auto) vitre d'exposition Activation automatique de la fonction APS en cas de pose sur la vitre d'exposition : NON /OU* 11 | APS (format auto) EDH Activation automatique de la fonction APS en cas de chargement dans l'EDH : NON /OU* 12 | AMS (restitution auto) vitre d'exposition Activation automatique de la fonction AMS en cas de pose sur la vitre d'exposition : NON /OU* 13 | AMS (restit. auto) EDH Activation automatique de la fonction AMS en cas de chargement dans l'EDH : NON /OU* 14 | Choix mag. quand APS annulé Quand la fonction APS est désactivée, le bac de papier suivant est utilisé : Bac prioritaire APS*/ Magasin 1 / Magasin 2 / Magasin 3 / Magasin 4 / Passe-copie 15 | Détection format orig. vitre d'exposition Formats d'originaux détectés lors de la pose sur la vitre d'exposition : Formats AB*/formats À seulement/ formats pleine page / formats en pouce 16 | Détec. format orig. EDH Formats d'originaux détectés lors de la pose dans l'EDH : Formats AB*/formats À seulement/ formats pleine page / formats en pouce 17 | Détec. format orig. vitre d'exposition PETIT Format le plus petit détecté automatiquement sur la vitre d'exposition : A5R*/B6R / 5.5 x 8.5R

• signifie paramétrage de base Dis51/Di650

Réglages en mode opérateur Sélection Fonction 18 | Rotation Fonction active quand rotation activée : OUI - Toujours*/ OUI - APS/AMS seulement / OUI - APS/AMS/Réduc. seulement 19 | Annulation du tri agrafé La fonction “Agrafage” est réinitialisée une fois le travail de copie terminé : NON*/OUI 20 | Décalage des travaux Plusieurs travaux en réserve sont sortis décalés : NON*/OUI 21 | Impression successive Plusieurs travaux en réserve sont sortis immédiatement les uns après les autres : NON*/OUI 22 | Touches sonores Signal acoustique lors de la pression d'une touche sur l'écran tactile : NON*/OUI 23 | Messages temporaires Temps au bout duquel un nouvel écran apparaît : 3 secondes*/5 secondes 24 Ecran touche Econo. d'énergie Quand on appuie sur la touche [ECONOMIE D'ÉNERGIE] du panneau de contrôle, la fonction d'économie d'énergie est activée : Economie d'énergie* / Veille 25 | Mémoris. touche Impression Démarrage automatique de copie après le temps de chauffe : NON*/OUI 26 | Fonction touche STOP Quand on appuie sur la touche du panneau de contrôle [STOP]le travail est seulement interrompu ou annulé. Arrêt momentané travail* / Annulation immédiate travail 27 | Ecran travaux en cours (Sélection automatique livret) L'activation de la fonction "Pliage” ou “Agrafage & Plage” active la fonction Livret: Affichage* / Pas d'affichage

• signifie paramétrage de base Dis51/Di650

Réglages en mode opérateur Sélection Fonction 28 | Code compteur électronique Longueur du code compteur électronique : 8 chiffres* / moins de 8 chiffres 29 | Modif. Marge Intervalle pour décalage de marge : Parincrément de 1 mm*/ Par incrément de -1mm 30 | Ordre de sortie pour 1 copie Les copies isolées sont sorties avec : Recto vers le bas*/ Recto vers le haut 31 | Interruption dutravail (Type d'interruption) L'actionnement de la touche LINTERRUPTION] interrompt le travail de copie en cours : Division d'un nombre de copies / Durant un cycle copie 32 | Tempo entrée code compt élec. Le droit d'accès par code utilisateur est annulé : Retour paramètres d'initial.* / Aussitôt le travail terminé 33 | Bips sonores (Manque Papier/bourrage) Signal sonore en cas de manque papier ou de serrage papier : NON /3 secondes* /5 secondes / 10 secondes 34 | Sélection fonction réserve Passage automatique au prochain travail libre : En appuyant sur l'onglet* / En introduisant un original 35 | Arrêt numéris. ouverture mag. Quand un bac de papier est retiré, la numérisation de l'original est interrompue : NON*/OUI 36 | Modif. Pos. N° page (Livret) Cette fonction n'est pas validée. Pour les livrets, la numérotation des pages est automatiquement positionnée sur les bords extérieurs : NON*/OUI 37 Massicot (Standard/Non standard) Permet le massicotage de copies pliées ou pliées & agrafées aux formats standard et non standard. Standard* / Non standard

• signifie paramétrage de base Dis51/Di650

Réglages en mode opérateur Sélection Fonction 38 | Le temporisateur empêche Définit le temps qui doit s'écoule avant le l'impression. démarrage possible d'un travail d'impression. NON/ 15 secondes / 30 secondes* / 60 secondes / 90 secondes 39 | Signet Définitsiun signet est valable pour le travail de copie actif ou s'il doit rester activé après impression. MARCHE (chaque travail désactivé)* / MARCHE (pas chaque travail activé) / ARRET 40 | Effacer superposition d'images Détermine si les données contenues dans là mémoire de superposition peuvent être effacées ou écrasées. Chaque travail désactivé* / pas chaque travail désactivé 41 | Direction original Mode reliure Détermine si les réglages, les paramétrages spéciaux d'originaux ou les réglages d'application doivent être automatiquement réinitialisés une fois le travail de copie terminé. NON*/OUI 42 | Mémoire image cont (SRV) Détermine si les fonctions mémoire du mode serveur doivent rester activées après une procédure de sauvegarde. NON*/OUI 43 | Appelimage cont. (SRV) Détermine si la fonction d'appel du mode serveur doit rester activée après une procédure d'appel. Recto vers le bas*/ Recto vers le haut 44 | Mode sortie Détermine comment des copies rectos tiées ou non triées doivent être imprimées etenvoyées dans le bac principal. Recto vers le bas*/ Recto vers le haut

• signifie paramétrage de base Dis51/Di650

Réglages en mode opérateur

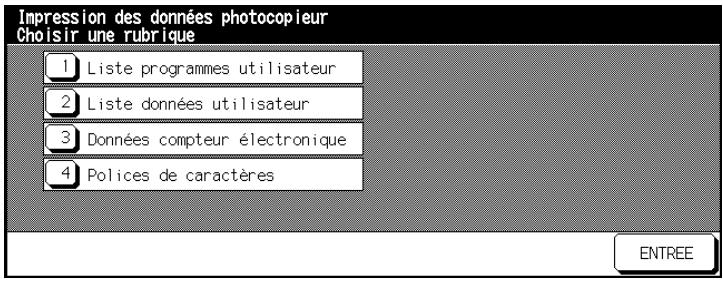

7.15 (14) Impression des données photocopieur

Imprimez différents aperçus sous forme de listes. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. 3 En mode opérateur, appuyez sur la touche [14] Impression des données photocopieur. Un sous-menu est affiché. Inpress ion des données photocopieur Choisir_une rubrique (4) Potices de caractères 4 Appuyez sur la touche [1] Liste programmes utilisateur. Liste des emplacements de mémoire programme des paramètres système Appuyez sur la touche [2] Liste données utilisateur. Liste des paramètres de base en mode opérateur. Appuyez sur la touche [3] Données compteur électronique. Liste des compteurs électroniques avec les états et les limites de copie en cours Appuyez sur la touche [4] Polices de caractère. Liste des polices de caractères du système Les sélections de base sont de nouveau affichées. 5 Appuyez sur la touche [IMPRESSION] du panneau de contrôle pour lancer l'impression de la liste 7-56 Di551/Di650

Réglages en mode opérateur Appuyez successivement sur les touches [UTILITAIRE ] et [C]de l'écran de contrôle pour revenir au sous-menu 7 Appuyez sur la touche [ENTRÉE] Le menu du mode opérateur est à nouveau affiché Dis51/Di650

Réglages en mode opérateur

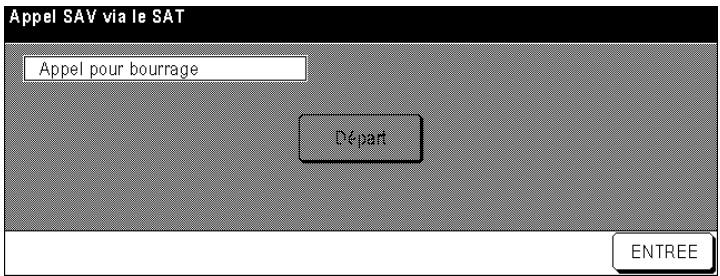

En cas de fonction de télédiagnostic activée, votre système est automatiquement surveillé par un technicien d'entretien. Si un défaut survient, sélectionnez tout simplement l'option de SAV, le technicien d'entretien compétent se manifeste pour discuter avec vous des étapes suivantes à effectuer pour éliminer le défaut. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. 3 En mode opérateur, appuyez sur la touche [15] Appel SAV. Un sous-menu est affiché. SAV via le SAT Choisir une rubrique ENTREE ] Sélectionnez dans le sous-menu le message que vous souhaitez envoyer au SAV. Le masque d'envoi du message est affiché. Appel SAV ENTREE 7-58 Di551/Di650

Réglages en mode opérateur

Appuyez sur la touche [DÉPART] Le message est transmis au SAV. Le technicien d'entretien va se manifester auprès de vous. Appel pour bourrage ENTREE

Appuyez sur la touche [ENTRÉE] Le sous-menu est à nouveau affiché. Appuyez sur la touche [ENTRÉE] Le menu du mode opérateur est à nouveau affiché Dis51/Di650

Réglages en mode opérateur

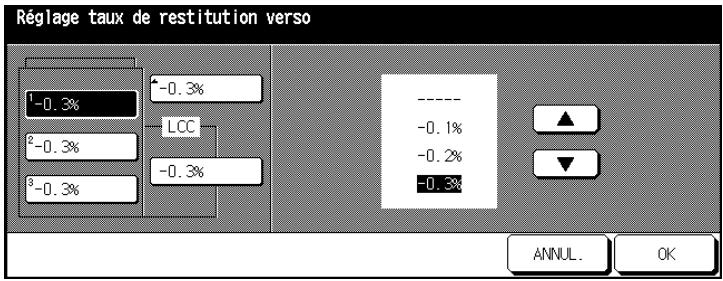

7.17 (16) Réglage taux de restitution verso

Ajustez les réglages de lentille pour le verso afin de compenser une extension du papier provoquée par la chaleur dans le copieur. Les rectos peuvent ainsi être placés avec précision pour les copies recto-verso. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. 3 En mode opérateur, appuyez sur la touche [16] Réglage taux de restitution verso. Le masque pour le réglage du taux de restitution verso est affiché. Réglage taux de restitution verso 4 Sélectionnez le bac pour lequel vous voulez ajuster la lentille 5 Sélectionnez la valeur souhaitée avec les touches fléchées. 6 Exécutez les étapes 4 et 5 pour d'autres bacs. 7 Confirmez votre choix en appuyant sur la touche [OK]. 8 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. 7-60 Di551/Di650

Réglages en mode opérateur 1

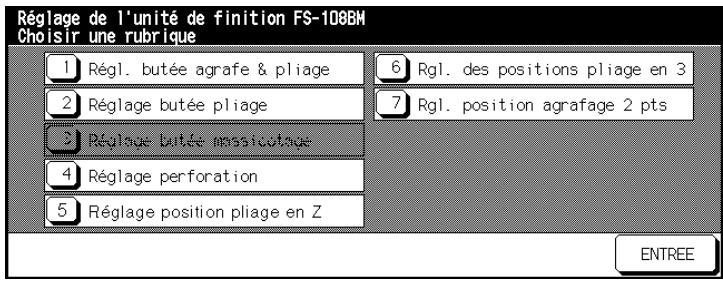

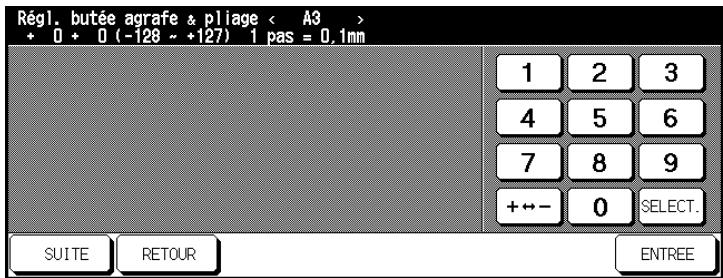

(17) Réglages de l'unité de finition Déterminez les réglages précis des positions comme p. ex. pour l'agrafage central, le pli central. Cela vous permet de corriger les petites irrégularités et de régler le module de finition de manière optimale en fonction de vos besoins. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile La deuxième page du menu mode opérateur est affichée Dans le menu du mode opérateur, appuyez sur la touche [17]R églage de l'unité de finition Un sous-menu est affiché Réglage de l'unité de finition FS-T08EH Choisir_une rubrique (1) Recon. butée agrafe & pliage JUS] RgI. des positions pliage en 3 Réglage butée pliage Fgl. pas ition agrarage 2 pts (4) Réglage perforation Réglage position pliage en 2 4 Sélectionnez la rubrique du sous-menu que vous désirez modifier. Le masque pour la saisie des nouvelles valeurs est affiché. e agrafe a pliage « 48

Réglages en mode opérateur 5 uniquement si nécessaire A l'aide des touches [SUITE ]ou [RETOUR |, sélectionnez le format de papier auquel doit s'appliquer le réglage. 6 Confirmez vos réglages en appuyant sur la touche [ENTRÉE] 7 Appuyez sur la touche [RETOUR]. Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Réglages en mode opérateur 1

7.19 (18) Gestion disque dur

(seulement possible quand le disque dur optionnel est installé) Réorganisez les données d'impression sur le disque dur (option) (1) Suppression travaux par code Regardez la liste des codes d'enregistrement image et effacez un code d'enregistrement image et tous les travaux qui s'y rapportent. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile La deuxième page du menu mode opérateur est affichée 3 Dans le menu mode opérateur, appuyez sur la touche [18] Gestion disque dur. Un sous-menu est affiché 4 Dans le sous-menu, appuyez sur la touche [1] Suppression travaux par code. La liste des codes d'enregistrement image est affichée Suppress lon travaux par code : travaux suppr inés avec le code correspondant 0000 2001/12/05

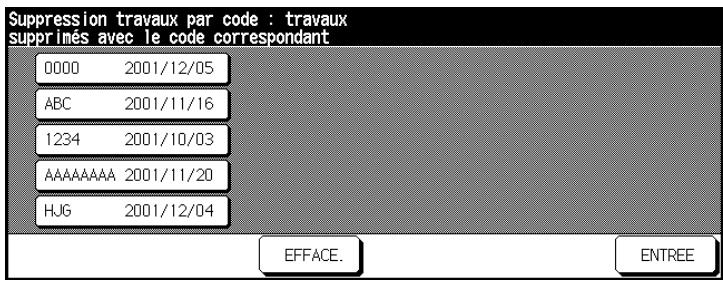

5 Sélectionnez le code mémoire image que vous souhaitez supprimer et appuyez sur la touche [EFFACE.] Une demande de confirmation est affichée. 6 Confirmez la procédure d'effacement en appuyant sur la touche [OUI]. Dis51/Di650 7-63

Réglages en mode opérateur 7 Appuyez sur la touche [ENTRÉE] Le sous-menu est à nouveau affiché 8 Appuyez sur la touche [ENTRÉE] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

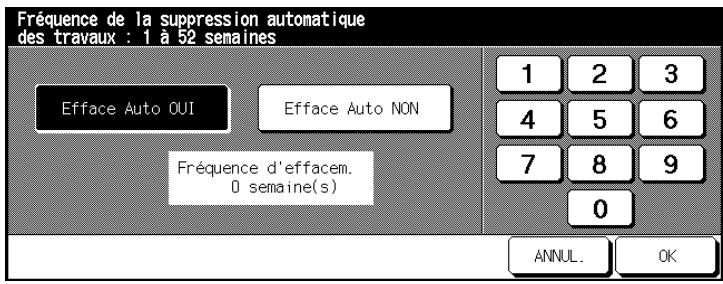

Réglages en mode opérateur 1 (2) Fréquence de la suppression automatique des travaux Déterminez un laps de temps au bout duquel un code et tous les travaux s'y rapportant doivent automatiquement être supprimés 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile La deuxième page du menu mode opérateur est affichée 3 Dans le menu mode opérateur, appuyez sur la touche [18] Gestion disque dur. Un sous-menu est affiché 4 Dans le sous-menu, appuyez sur la touche [2] Param. efface. auto Le masque pour le réglage du processus automatique de suppression est affiché Fréquence de 1 ress ion autonat ique des travaux naines. Er Efface Auto NON Fréquence d'effacen. © semaine(s} 5 Appuyez sur la touche [EFFACE AUTO OUI] pour activer la fonction. Appuyez sur la touche [EFFACE AUTO NON] pour désactiver la fonction. 6 Entrez via le clavier de l'écran tactile au bout de combien de semaines (52 semaines max.) un code et les travaux qui s'y rapportent doivent être supprimés. 7 Confirmez votre choix en appuyant sur la touche [OK]. Le sous-menu est à nouveau affiché. Dis51/Di650 7-65

Réglages en mode opérateur 8 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

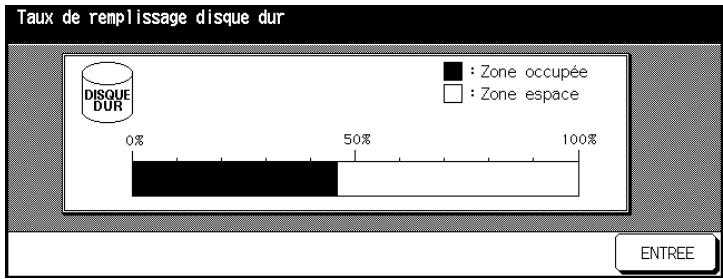

Réglages en mode opérateur 1 (3) Taux de remplissage disque dur Contrôlez la capacité momentanée du disque dur. 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché. 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile La deuxième page du menu mode opérateur est affichée 3 Dans le menu mode opérateur, appuyez sur la touche [18] Gestion disque dur. Un sous-menu est affiché 4 Dans le sous-menu, appuyez sur la touche [3] Taux de remplissage disque dur. Le remplissage actuel du disque dur s'affiche. Taux de renplissage disque dur M: Zone occupée LI : zone espace

Eure | 5 Appuyez sur la touche [ENTRÉE] Le sous-menu est à nouveau affiché. 6 Appuyez sur la touche [ENTRÉE] Le menu du mode opérateur est à nouveau affiché Dis51/Di650 7-67

Réglages en mode opérateur

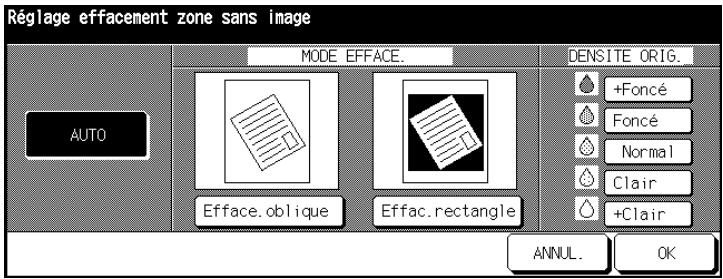

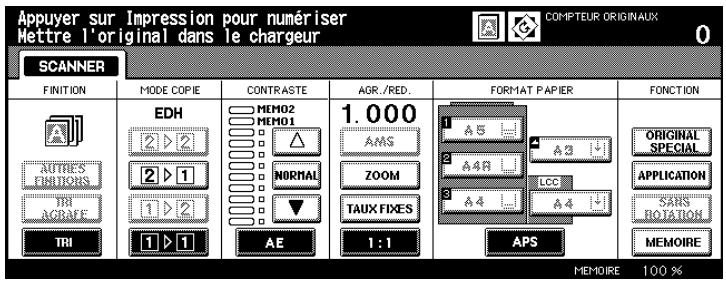

(19) Réglage transfert scanner (uniquement possible si le contrôleur d'imprimante P 6500e est installé - en option) Vous trouverez de plus amples informations à ce sujet dans le manuel du contrôleur d'imprimante Pi6500e. (20) Réglage effacement zone sans image Déterminez le type d'effacement de la zone sans image 1 Appelez le mode opérateur. Le menu du mode opérateur est affiché 2 Appuyez sur la touche fléchée du bord inférieur de l'écran tactile. La deuxième page du menu mode opérateur est affichée. 3 Dans le menu mode opérateur, appuyez sur la touche [19] Réglage effacement zone sans image. La liste des codes d'enregistrement image est affichée. Réglage effacenent zone sans Inage

MLDE ÉFFACE. DADENSITE CRIE

Efface. oblique Effac. rectangle 4 Sélectionnez le type d'effacement de la zone sans image Appuyez sur la touche [AUTO]. Le type de cadrage original ainsi que la densité de l'original est choisie en fonction de l'original reconnu 5 Confirmez votre sélection en appuyant sur la touche [OK] 6 Appuyez sur la touche [ANNUL.] Le menu du mode opérateur est à nouveau affiché. Dis51/Di650

Mauvaise qualité de la photocopie Symptôme Cause possible Action

La copie est trop Claire. Le réglage de l'exposition est trop clair. Modifier le réglage par défaut de l'exposition, voir page 4-51. Sélectionnez manuellement une copie plus foncée, voir page 4-48. L'exposition a été réglée manuellement pour une copie trop claire. Sélectionnez manuellement une copie plus foncée, voir page 4-48. Le papier est humide. Remplacez le papier. Le toner est épuisé. Quand le message Ajouter du toner apparaît faites l'appoint de toner, voir page 2-49. Le papier n'est pas placé correctement Mettez le papier correctement en place, voir page 2-38. La copie est trop sombre. Le réglage de l'exposition esttrop foncé. Modifier le réglage par défaut de l'exposition, voir page 4-51. Sélectionnez manuellement une copie plus claire, voir page 4-48. La vitre d'exposition est sale. Nettoyez la vitre d'exposition, voir page 9-2. L'original n'est pas à platsur la vitre d'exposition. Placez correctement l'original sur la vitre d'exposition, voir page 3-8.

La copie est floue. Le papier est humide. Remplacez le papier. Dis51/Di650 8-1

Incidents : diagnostic et remèdes Cause possible Action La vitre d'exposition est sale. Nettoyez la vitre d'exposition, voir page 3-8. Il y a des taches sur la copie. Le couvre original est sale Nettoyez le couvre original, voir page 3-8. L'original est très fin ou transparent. Posez une feuille de papier blanc sur l'original. L'original est imprimé recto/ verso. Sélectionnez manuellement une copie plus claire, voir page 4-48. Le réglage de l'exposition esttrop foncé. Sélectionnez manuellement une copie plus claire, voir page 4-48. Le couvre original est sale Nettoyez le couvre original, voir page 3-8. La copie a un bord sombre. L'original n'est pas dans l'axe. Placez correctement l'original sur la vitre d'exposition, voir page 3-8. Le format du papier est supérieur au format de l'original. Utilisez du papier du même format que l'original. Le taux de restitution sélectionné ne correspond pas au format du papier. Sélectionnez un taux de restitution approprié, voir page 4-53.

La copie est de travers. L'original n'est pas dans l'axe. Placez correctement l'original sur la vitre d'exposition, voir page 3-8. Positionnez l'original correctement dans l'ntroducteur automatique, voir page 3-10. L'original n'est pas adapté pour une utilisation dans l'EDH. Placez l'original sur la vitre d'exposition, voir page 3-8. 8-2 Dis51/Di650

Incidents : diagnostic etremèdes

8.2 Sile système refuse de copier

Symptôme Cause possible Action Il n'y a pas d'affichage | La fonction d'économie sur l'écran. d'énergie est activée. Appuyez sur une touche du panneau de commande pour réactiver le système. Le système est coupé. Mettez le système en marche. L'interrupteur principal est sur la position 0 (ARRET). Assurez-vous que l'interrupteur principal du système est sur la position | (MARCHE). Le cordon d'alimentation n'estpas branché dans la prise murale. Branchez la prise électrique dans la prise murale. Rien ne se passe quand | Toutes les trappes du vous appuyez sur la système/module de touche [IMPRESSION] | finition ne sont pas du panneau de contrôle. | fermées. Fermez toutes les trappes du système/ module de finition. I ny a pas de format de papier adéquat en place. Mettez en place un format de papier adéquat. Le compteur de copies estsur "0". Entrez un nombre de copies. Le code E.K.C. n'a pas été entré. Entrez votre code E .K.C. La limite de copies a été dépassée. Adressez-vous au responsable du système. Les sélections de base ne sont pas affichées. Appelez les fonctions de base. La touche d'économie d'énergie est activée. Terminez le mode économie d'énergie. Une erreur s'est produite. Consultez le message d'erreur affiché sur l'écran tactile. Dis51/Di650 8-3

Incidents : diagnostic et remèdes Symptôme Cause possible Action Le système ne s'allume pas quand vous appuyez sur le bouton MARCHE. Le cordon d'alimentation n'estpas branché dans la prise murale. Branchez la prise électrique sur la prise murale. L'interrupteur principal est sur la position 0 (ARRET). Assurez-vous que l'interrupteur principal du système est sur la position | (MARCHE). Les plombs ont sauté. Rétablissez le courant. Après un serrage papier il est impossible de continuer à copier. Ily à un autre serrage papier. Éliminez tous les serrages de papier. L'affichage du menu de base diffère de la figure représentée dans le présent manuel d'utilisation. Le responsable du système à modifié les réglages. Adressez-vous au responsable du système. Le système signale un serrage papier. Des étiquettes ou des transparents pour rétroprojecteur ont été imprimés auparavant. Vérifiez qu'ilne reste pas une étiquette collée à l'endroit signalé. Utilisez des papiers spéciaux seulement avec le passe-copie. Le papier n'est pas placé correctement. Mettez le papier correctement en place, voir page 2-38. Les copies sont agrandies ou réduites bien que le taux de restitution soit sur 1:1. La fonction AMS est activée. Appuyez sur la touche LAPS] ou sur la touche [1.000] pour obtenir des copies de format identique. Le cycle d'impression à été interrompu. Ily à un serrage papier. Eliminez le serrage papier. La limite de copies a été atteinte. Adressez-vous au responsable du système. Le système copie immédiatement après la phase de chauffe. Pendant la phase de préchauffage, vous avez appuyé sur la touche IMPRESSION] du panneau de contrôle. Avant de procéder aux réglages, attendez jusqu'à ce que l'écran affiche Disponible.

Incidents : diagnostic etremèdes Symptôme Cause possible Action L'EDH n'introduit pas | Le formatou l'épaisseur | Posez l'original sur la d'originaux. de papier ne sontpas | vitre d'exposition. corrects. L'EDH est surchargé. Mettez en place 100 originaux au max. Le module de finition ne travaille pas. Ily à un serrage papier. Eliminez le serrage papier. La porte du module de finition est ouverte. Fermez la porte du module de finition. Aucune fonction de finition n'est activée dans le menu de sortie. Contrôlez les réglages dans le menu de sortie. L'agrafage du module de finition est à la mauvaise place. La rotation automatique est activée. Placez l'original autrement de façon à ce qu'il n'y ait pas de rotation. L'unité de perforation ne fonctionne pas. Le bac de déchets est plein. Videz le bac de déchets de l'unité de perforation. Siles problèmes techniques subsistent : © coupez le système, © débranchez la prise de courant et © appelez le service après-vente. Dis51/Di650 8-5

Incidents : diagnostic et remèdes Quand l'appel service est affiché Quand l'affichage de l'appel service apparaît, il y a un dysfonctionnement du système. Veuillez vous adresser à votre service SAV. Quand le système n'est plus en état de marche Quand l'appel service etun code de défaut sont affichés, le système n'est plus en mesure de fonctionner. Appeler le SAV Donner le code 00-00

Fax D CA7-H54-5210 Notez le code de défaut qui est affiché en haut à gauche sur la ligne de message de l'écran tactile 2 Coupez le système. Coupez l'alimentation électrique du système au niveau de l'interrupteur principal Débranchez la prise électrique du système de la prise murale 5 Appelez votre SAV et indiquez le code de défaut. 8-6 Dis51/Di650

Incidents : diagnostic etremèdes Quand le système fonctionne encore partiellement Quand l'appel service etun message de dysfonctionnementsontaffichés, le système est encore en partie fonctionnel. Un fonctionnement restreint du système est encore possible Appelez en tous cas votre service après-vente et faites-lui par du dysfonctionnement. Notez le message de dysfonctionnement. Exemple: Le bac d'alimentation de papier 1 n'est plus disponible pour d'autres travaux. 2 Appuyez sur la touche [INITIALISATION] du panneau de contrôle. 3 Notez le message affiché sur la ligne de message. 4 Eteignez et allumez le système avec l'interrupteur principal 5 Appelez votre service après-vente et faites-lui part du message de dysfonctionnement. Magasin 1 HS - Appuyer sur Initialisation pour copier sans le bac Mettre hors puis sous tension

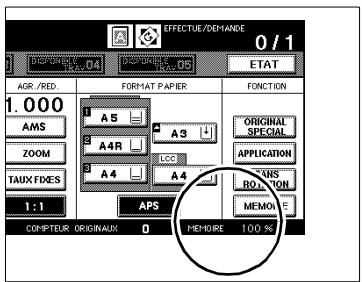

Incidents : diagnostic et remèdes Quand la mémoire "déborde" Pour certains processus, le système a besoin d'espace mémoire. Si le système ne dispose pas d'assez d'espace mémoire, il signale un “Dépassement mémoire”. Si des dépassements de mémoire surviennent plusieurs fois sur votre système, vous pouvez recourir à une extension de la mémoire. Veuillez vous adresser à ce sujet à votre service après-vente. Si la mémoire déborde un champ de dialogue est affiché sur l'écran tactile. Décidez de la démarche à adopter pour le travail en cours. - Hénoire pleine - ES" 071 ETAT

ir 1] (RAVAN ] Ce travail est arrête CAT nn 3 mr isaticn arrêtée, Impression dernés

GOPTEUR GR GMAUE 969 5

.. en cas d'exécution du travail en cours + Appuyez sur la touche [ARRÊT TRAVAIL] pour effacer toutes les données numérisées et interrompre le travail. Appuyez sur la touche [ARRÊT NUMERIS.] pour interrompre la procédure de numérisation. Toutes les données déjà numérisées sont traitées et imprimées lors de la préparation d'un travail de réserve + Appuyez sur la touche [ARRÊT TRAVAIL] pour effacer les données numérisées du dernier travail en réserve paramétré Appuyez sur la touche [ARRÊT NUMERIS.] pour interrompre la procédure de numérisation de travail en réserve. Toutes les données déjà numérisées sont traitées et sorties Appuyez sur la touche [REPRISE] pour reprendre la procédure de numérisation pour le travail en réserve une fois l'espace mémoire libéré 8-8 Dis51/Di650

Incidents : diagnostic etremèdes 8 Q... Livret sans [SCAN STOP]! La touche [SCAN STOP] ne peut pas être activée quand un travail comportant des réglages pour la fonction “Livret” a été interrompu pour des raisons de dépassement mémoire. Dis51/Di650 8-9

8 Incidents : diagnostic et remèdes

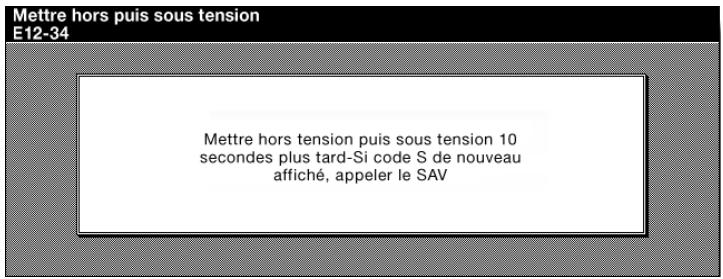

8.5 Quand le message "Mettre hors puis sous tension"

est affiché Si le flux de données du système estinterrompu, l'écran “Mettre hors puis sous tension” est affiché. Mettre hors puis sous tension E12-34 Mottro hors tension puis sous tension 10 secondes plus tard-Si code $ de nouveau affiché, appolor le SAV Mettez le système hors tension à l'aide de l'interrupteur Marche/Arrêt. 2 Patientez environ 10 secondes Remettez le système sous tension avec l'interrupteur Marche/Arrêt. Sile message ne disparaît pas, adressez-vous à votre service après-vente 8-10 Di551/Di650

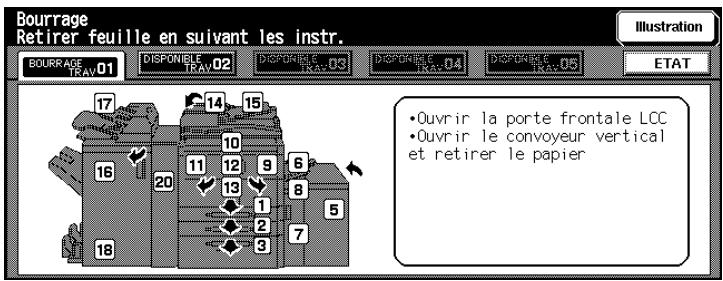

Eliminer un serrage papier AVERTISSEMENT Risque de brûlure sur l'unité de fixation ! L'unité de fixation du système peut atteindre une température de 120°C. + Suivez à la lettre les instructions sur l'écran tactile + Ne touchez aucune partie du système qui ne soit pas expressément mentionnée dans les instructions de l'écran tactile.

DANGER Risque d'électrocution à l'intérieur du système ! A l'intérieur du système se trouvent des pièces conductrices de courant haute tension + Suivez à la lettre les instructions sur l'écran tactile + Ne touchez aucune partie du système qui ne soit pas expressément mentionnée dans les instructions de l'écran tactile. Lors d'un serrage papier, le cycle copie/impression est interrompu. Le serrage papier s'affiche sur l'écran tactile. Bourrage _ Retirer feuille en suivant les_instr. “Ouvrir la porte frontale LOC “Ouvrir le convoyeur vertical et retirer le apier + Suivez les directives affichées sur l'écran tactile pour éliminer le serrage papier. Appuyez sur la touche [ILLUSTRATION] pour éliminer un serrage papier à l'aide d'instructions étape par étape Dis51/Di650 8-11

8 Incidents : diagnostic et remèdes

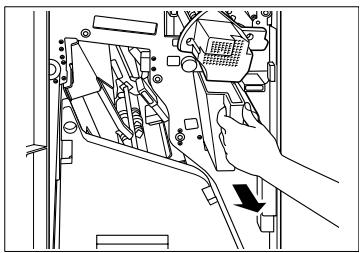

8.7 Vider bac de déchets

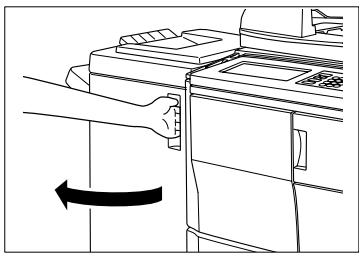

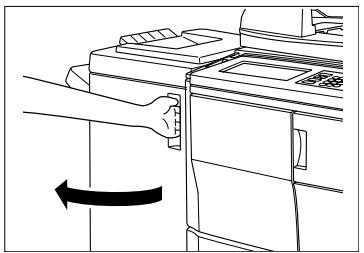

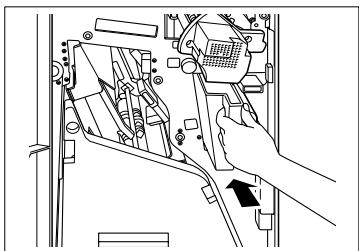

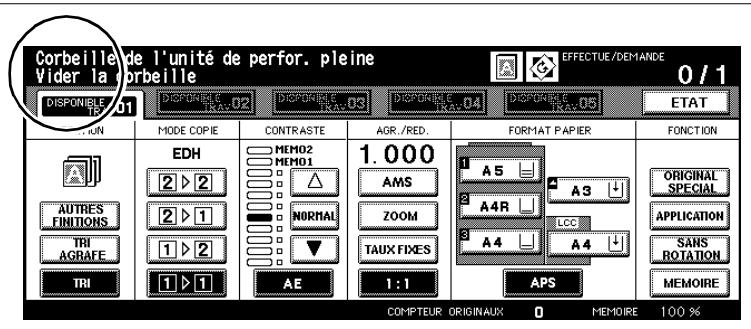

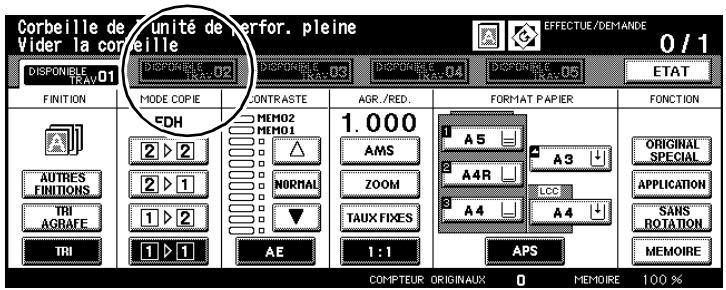

Les déchets de papier générés lors de la perforation des copies sont collectés dans les bacs de déchets Quand le bac de déchets de l'unité de perforation est plein, l'écran tactile affiche un message correspondant. Mere | coma | sn, EDH Unité de perforation PK-2 Videz le bac de déchets de l'unité de perforation PK-2. Ouvrez la trappe du module de finition. Sortez le bac de déchets en le tirant avec précaution. 8-12 Di551/Di650

Incidents : diagnostic et remèdes

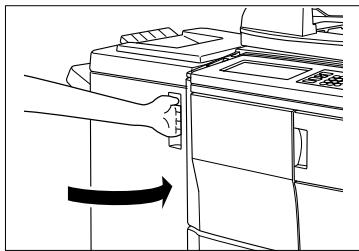

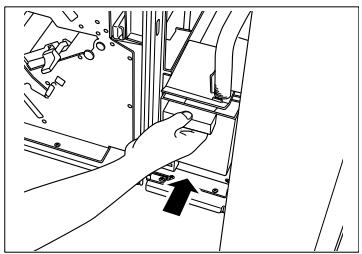

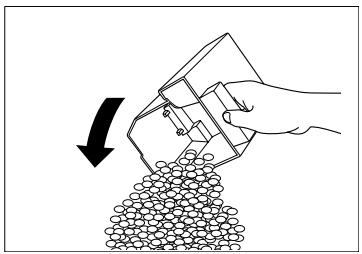

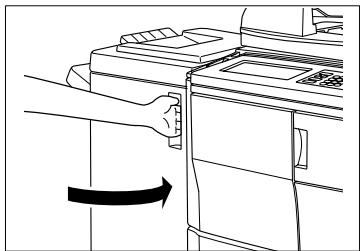

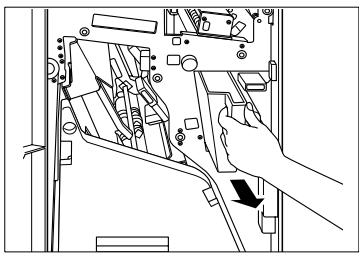

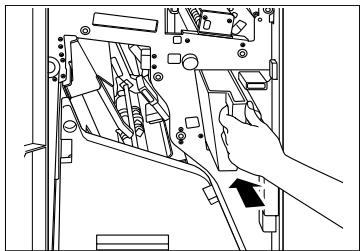

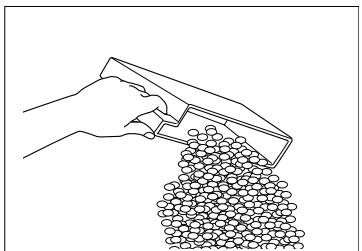

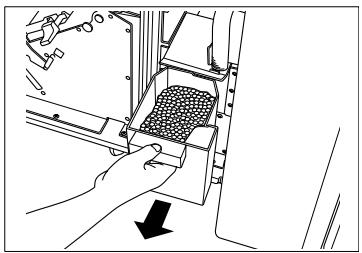

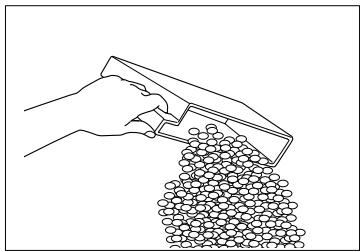

Videz le bac de déchets. Remettez le bas de déchets en place avec précaution Refermez la porte du module de finition Dis51/Di650 8-13

8 Incidents : diagnostic et remèdes Unité de perforation PK-5 Videz le bac de déchets de l'unité de perforation PK-5. Ouvrez la trappe du module de finition. Sortez le bac de déchets en le tirant avec précaution. 3 Videz le bac de déchets Remettez le bas de déchets en place avec précaution. 8-14 Di551/Di650

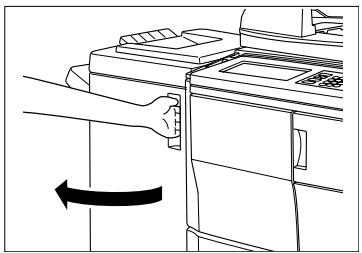

Incidents : diagnostic etremèdes 8 Refermez la porte du module de finition Dis51/Di650 8-15

8 Incidents : diagnostic et remèdes Unité de perforation/pliage en Z ZK-2 Videz le bac de déchets de l'unité de perforation/pliage en Z ZK-2. Ouvrez la trappe du module de finition. Sortez le bac de déchets en le tirant avec précaution. 3 Videz le bac de déchets Remettez le bas de déchets en place avec précaution. 8-16 Di551/Di650

9.1 Entretien du système

Nettoyer les pièces système Nettoyez les surfaces suivantes en utilisant un chiffon doux imbibé de détergent neutre : © boîtier système e couvre-original Utilisez un chiffon doux et sec pour nettoyer les surfaces suivantes : © écran tactile © _vitre d'exposition

ATTENTION Un nettoyage avec des produits inadéquats risque d'endommager le système + Utilisez seulement un chiffon doux etsec pour nettoyer le panneau de commande. Dis51/Di650 9-1

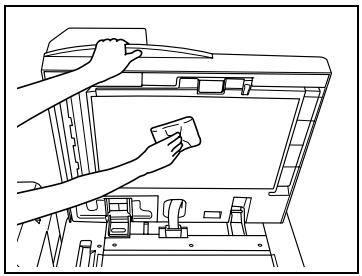

Annexe Nettoyer le couvre-original et la vitre d'exposition

ATTENTION Endommagement du système suite à une utilisation non conforme ! Les surfaces du photocopieur sont sensibles aux dissolvants. + N'utilisez pas de détergents contenants des solvants pour nettoyer le système Nettoyez le couvre-original et la vitre d'exposition afin que la poussière ne nuise pas à la qualité copie. 1 Relevez l'EDH Nettoyez le couvre-original à l'aide d'un chiffon doux imbibé d'un détergent neutre. Nettoyez la vitre d'exposition à l'aide d'un chiffon doux imbibé d'un détergent neutre. 9-2 Dis51/Di650

Système Di551/Di650 Caractéristiques techniques Caractéristiques techniques Type Appareil sur pieds Système photocopieur Procédé électrostatique indirect Vitre d'exposition Fixe Photoconducteur

Source de lumière Lampe à xénon Procédé de développement À sec, procédé à deux composants avec cylindre magnétique Procédé de fixation Paire de rouleaux chauffés par lampe Réglages de contraste Automatique et manuel (9 niveaux) Taux de restitution + 1:140,1% + Taux de restitution fixes pour réduction : 1/1,154 (15,4%), 1/1,224 (122,4%), 1/1,414 (141,4%), 1/2,000 (200%) Taux de restitution fixes pour réduction : 1/0,866 (86,6%), 1/0,816 (81,6%), 1/0,707 (70,7%), 1/0,500 (50%) + Taux de restitution individuels de 1/0,250 (25%) à 1/4,000 (400%) par incréments de 0,1% 3 taux de restitution programmables Papier + Papier ordinaire 50 à 200 g/m? Papier dédié : Transparents, autocollants, papier à onglet, papier avec perforation 3 points voir spécifications des cassettes papier page 9-11. Vitesse de copie Di551 jusqu'à 55 copies/minute (A4), jusqu'à 43 copies/minute (A4R), jusqu'à 32 copies/minute (A3), jusqu'à 55 copies/minute (B5), jusqu'à 48 copies/minute (B5R), jusqu'à 37 copies/minute (B4) Di650 jusqu'à 65 copies/minute (A4), jusqu'à 51 copies/minute (A4R), jusqu'à 38 copies/minute (A3), jusqu'à 65 copies/minute (B5), jusqu'à 57 copies/minute (B5R), jusqu'à 43 copies/minute (B4) Dis51/Di650 9-3

Annexe Caractéristiques techniques Copies multiples 1 à 9.999 copies Types d'originaux Feuilles uniques, livres Format d'original A3 max. ou 11"x17" Formats de papier A3 à A6R {zone de perte d'image : bord d'introduction et bord opposé 2mm +2mm, en haut et en bas 1,5 mm + 1,5 mm) Alimentation de papier + Bac d'alimentation papier 1, 2 (variable) : max. 500 feuilles (80 g/m?) Bac d'alimentation papier 3 (variable) : max. 1.500 feuilles (80 g/m?) Bac d'alimentation papier 4 LCC (prédéfini) : max. 4.000 feuilles (80 g/m?)- C-403 (option) Bac d'alimentation papier 4 LCC (prédéfini) : max. 4.000 feuilles (80 g/m?)- C-404 (option) Passe-copie : max. 100 feuilles (80 g/m?) Temps de env. 5,5 minutes (Di551), préchauffage env. 6 minutes (Di650) 1ère copie env. 3,4 secondes A4 (Di551), env. 3,1 secondes A4 (Di650) Alimentation électrique 230 V/50 Hz Puissance consommée max. 2,3 kW (avec options) Emission de bruit max. 78 dB (sans options) Poids env. 203 kg Dimensions Système de base + EDH : + Largeur: 650 mm + Profondeur : 766 mm + Hauteur : 1140 mm Système de base + EDH +FN-6 + C-403 : + Largeur: 1736mm + Profondeur : 766 mm + Hauteur : 1140 mm Dimensions Système de base + EDH : (avec le passe-copie | + Largeur: 847 mm ouvert) + Profondeur : 766 mm Système de base + EDH +FN-6 + C-403 : + Largeur: 1821 mm + Profondeur : 766 mm 9-4 Dis51/Di650

Annexe Manipulateur électronique de documents (EDH-4) Caractéristiques techniques Type d'original Papier ordinaire (50 à 200 g/m?) Formats d'originaux A3, B4, F4, A4, A4R, B5, B5R, A5, A5R, 11x17", 8,5"x11" Capacité de charge max. 100 feuilles (80 g/m?) Direction original Introducteur automatique Dimensions + Largeur : 600mm + Profondeur: 570mm + Hauteur : 150mm Poids env. 11,5 kg Alimentation électrique | du système Module de finition FN-6 (option) Caractéristiques techniques Système de tri Tri par décalage (30 mm) Formats de papier + A3, B4, F4, AGR, A4, B5R, B5, A5, A5R, BG, 11x17", 8,5"X14", 8,5X11", 8,5"xL1'R, 5,5"x8,5" + uniquement pour le pliage en 3 : AR 8,5"X11"R Les formats spéciaux peuvent également être imprimés via le magasin supérieur. Type de papier + Papier ordinaire : 60 à 90 g/m? + Papier épais : 91 à 200 g/m? + Papier fin : 50 à 59 g/m? + Avec pliage en 3 : 60 à 80 g/m? + Papier dédié : Transparents, autocollants, papier à onglet, papier avec perforation 4 points Capacité d'agrafage max. 50 feuilles (80 g/m2 ) ou pile de papier max. 5 mm Réserve d'agrafes

Dimensions + Largeur : 656mm + Profondeur : 656mm + Hauteur : 990 mm Poids env. 65 kg) Alimentation électrique | du système Dis51/Di650 9-5

Annexe Module de finition FN-113 (option) Caractéristiques techniques Bacs Bac supérieur, bac inférieur Modes de finition Non tri, Tri, Groupe, Agrafage Types de papier Bac supérieur (Non tri) + Papier ordinaire (60 g/m? à 90 g/m?) + Papier recyclé + Papiers spéciaux : papiers plus épais (91 g/m? à 160 g/m?) Papiers translucides Intercalaires transparents Bac inférieur (Tri, Groupe) + Papier ordinaire (60 g/m? à 160 g/m + Papier recyclé Bac inférieur (Agrafage) + Papier ordinaire (60 g/m + Papier recyclé

80 g/m?) Formats de papier + Bac supérieur: A3, A4, A4L, formats transversaux, formats spéciaux + Bac inférieur : A3, A4, A4L, formats transversaux Capacité de charge | Bac auxiliaire + Papier ordinaire (80 à g/m2): 250 feuilles + Papier recyclé : 250 feuilles + Papiers spéciaux : 20 feuilles Bac inférieur + Papier ordinaire (80 g/m2), papier recyclé A4 ou inférieur : 3000 feuilles supérieur à B4 : 1500 feuilles Agrafage + Format de papier : A3, A4, A4L + Nombre de copies : 2 à 50 feuilles (80 g/m?) Perforation + Format de papier : A3, A4, A4L + Nombre de perforations : … Perforation 4 points Alimentation électrique | du photocopieur Consommation T1W où moins d'énergie Dimensions + Largeur: 656 mm + Profondeur : 637 mm + Hauteur : 1020 mm Poids 48,5kg Accessoires 2 bacs d'agrafes d'une contenance de 5000 agrafes/bac Dis51/Di650

Annexe Unité d'insertion B (option du module de fi Caractéristiques techniques Equipement 2 magasins (magasin supérieur/inférieur) Type de papier Papier ordinaire (60 à 90 g/m?) Papier dédié : Transparents, papier fin/épais (50 à 59 g/m?, 91 à 200 g/m°) Formats de papier + Magasin supérieur : A4, A8R,B5, B5R, A5, 8,5"x11"; 8,5"x11"R; 5,5"x8,5" Magasin inférieur A3,B4,F4, A4, A4R,B5, B5R, A5, 11x17"; 8,5"x14"; 8,5"x11"; 8,5"xX11"R; 5,5"x8,5", formats transversaux (max. 314 mm x 459 mm) Capacité de charge max. 200 feuilles ou pile de papier de max. 30 mm {papier à 200 g/m2) ou moins par magasin Dimensions + Largeur : S11mm + Profondeur : 620mm + Hauteur : 220mm Poids env. 10,5 kg Alimentation électrique | du système Unité de perforation PK-2/PK-5 (en option pour le module de finition FN-6) Caractéristiques techniques Nombre de trous P'erforation 4 points Diamètre du trou 6,5 mm +0,5mm Intervalle des trous 80 mm +0,5 mm Type de papier + Papier ordinaire/recyclé : 60 à 90 g/m? + Papier épais (91 à 170 g/m°) + Papier fin (50 bis 59 g/m2) Formats de papier A3, B4,F4, A4, A5, 11"x17", 8,5"x11" Dimensions Pk-2 Pk5 + Largeur: 68mm 130mm + Profondeur : 442mm 470 mm + Hauteur : 120mm 115 mm Poids env. 2kg (PK-2), env. 3 kg (PK-5) Alimentation électrique du module de finition Dis51/Di650 9-7

Annexe Unité de perforation/pliage en Z ZK-2 (option) Caractéristiques techniques Nombre de trous Perforation 4 points Diamètre du trou 6,5 mm +0,5mm Intervalle des trous 80 mm +0,5 mm Formats de papier Mode Perforation : A3, B4, A4, B5 Mode PliageenZ: A3,B4 Type de papier + Mode Perforation : papier ordinaire (50 à 170 g/m°) + Mode P liage en Z : papier ordinaire (60 à 90 g/m2) Largeur de pliage 209 mm maxi pour A3 181 mm maxi pour B4 Dimensions + Largeur: 169 mm + Profondeur : 660 mm + Hauteur : 930 mm Poids env. 38 kg Alimentation électrique par prise secteur Bac grande capacité C-403 (option) Caractéristiques techniques Capacité de charge max. 4.000 feuilles (80 g/m?) Type de papier + Papier ordinaire/recyclé : 60 à 90 g/m? + Papier épais (91 à 200 g/m°) Formats de papier A4, B5; 8,5"x11", formats transversaux (max. 314 mm x 223 mm) Dimensions + Largeur : 430mm + Profondeur : 639mm + Hauteur : 695 mm Poids env. 30kg Alimentation électrique | du système 9-8 Dis51/Di650

Annexe Bac grande capacité C-404 (option) Caractéristiques techniques Capacité de charge max. 4.000 feuilles (80 g/m?) Type de papier + Papier ordinaire/recyclé : 60 à 90 g/m? + Papier épais (91 à 200 g/m°) Formats de papier A3, B4,F4, A4, A4R, 11"x17", 8,5"x14", 8,5"x11", 8,5"x11"R, Formats transversaux (max. 314 mm x 459 mm) Dimensions + Largeur : 670mm + Profondeur : 639mm + Hauteur : 695 mm Poids env. 42kg Alimentation électrique | du système Dis51/Di650 9-9

Le tableau suivant comporte une liste des différents consommables. En cas de besoin, veuillez-vous adresser à votre partenaire Minolta local Consommables Nombre de copies maxi Cartouche de toner 44 000 (A4 avec 6% de teneur en noir) Révélateur 250 000 Photoconducteur 500 000 Agrafes 5000 agrafes 9-10 Di551/Di650

Annexe 94 Ces papiers peuvent être utilisés .. avec les bacs d'alimentation de papier 1, 2 et 3 Bacs d'alimentation de papier 1, 2 et3 Formats min./max. 100 mm x 148 mm min. 314 mm x 445 mm max. Formats standard A3,B4,F4, A4, A4R, B5, B5R, A5R, 11"x17"; 8,5"x14"; 8,5"x11" (programmable par l'opérateur) Formats standard (spéciaux) 8,5"x11"R au lieu de A4R 5,5"x8,5" au lieu de A5 Formats non standard 210 mmx 140 mm min. 314mm x459 mm max. Formats + A3W,B4W,F4W, A4W, A4WR,B5W,A5W,11"x17"W, 8,5"xX11"W, 5,5"x8,5"W Epaisseurs de papier + Standard : 60-90 g/m? + Epais : 91-200 g/m? + Fin : 50-59 g/m? + Onglet : 91-170 g/m? Capacité papier totale max. 2.100 feuilles (80 g/m2), y compris max. 100 feuilles (80 g/m?) de l'introduction manuelle Q.. Déterminer les formats spéciaux et les épaisseurs spéciales ! Vous pouvez paramétrer les réglages pour les formats standard (spéciaux), les formats non standard, les formats + et les épaisseurs de papier dans le mode utilisateur. Pour des informations plus détaillées, voir page 7-31 Dis51/Di650 9-11

Annexe .. avec les bacs grande capacité LCC (option) Bac grande capacité C-403 Formats standard A4, B5 ou 8,5"x11" (réglage par le technicien SAV) Formats non standard 257 mm x 182 mm min. 314mm x 223 mm max. Formats + A4W, B5W, 8,5"x11"W Epaisseurs de papier + Standard : 60-90 g/m? + Epais : 91-200 g/m? + Fin : 50-59 g/m? + Onglet : 91-170 g/m? Capacité papier totale max. 6.100 feuilles (80 g/m2), y compris les trois bacs d'alimentation papier standard et max. 100 feuilles (80 g/m?) de l'introduction manuelle Bac 4(LCC) max. 4.000 feuilles (80 g/m2) Bac grande capacité C-404 Formats standard A3, B4, A4, A4R, 11x17", 8,5"x14", 8,5"x11", 8,5"x11"R ou F4 (à régler par le technicien après-vente) Formats non standard 210 mm x 257 mm min. 314 mm x 459 mm max. Formats + A3W, B4W, A4W, A4RW, B5W, ASW, 11"x17"W, 8,5"x11"W, 5,5"x8,5"RW, F4W Epaisseurs de papier + Standard : 60-90 g/m? + Epais : 91-200 g/m? + Fin : 50-59 g/m? + Onglet : 91-170 g/m? Capacité papier totale max. 6.100 feuilles (80 g/m2), y compris les trois bacs d'alimentation papier standard et max. 100 feuilles (80g/m2) de l'introduction manuelle Bac 4(LCC) max. 4.000 feuilles (80 g/m2)

Déterminer les formats spéciaux et les épaisseurs spéciales ! Vous pouvez paramétrer les réglages pour les formats non standard, les formats + et les épaisseurs de papier dans le mode utilisateur. Pour des informations plus détaillées, voir page 7-31. Dis51/Di650

Annexe ... avec l'introduction manuelle Avec l'introduction manuelle, vous pouvez utiliser des formats de papier qui ne vont pas ni dans les bacs d'alimentation de papier ni dans le bac grande capacité Introduction manuelle Formats min./max. 100 mm x 148 mm min. 314mm x459 mm max. Formats standard A3,B4,F4, A4, A4R,B5, B5R, A5, A5R, A6R, 11x17", 8,5"x11" Formats non standard 8,5"x1l"ou F4 au lieu de A4R, B6R ou 5,5"x8,5" au lieu de A5R Formats + A3W,B4W,F4WA4W, A4WR, B5W, B5WR, A5W, ASWR, B6WR, 11"x17"W, 8,5"x11"W, 8,5"X11'WR, 5,5"x8,5"W, 5,5"x8,5"WR Epaisseurs de papier + Standard : 60-90 g/m? + Epais 1 : 91-200 g/m? + Fin : 50-59 g/m? + Onglet : 91-170 g/m? Capacité de charge max. 100 feuilles 80 g/m?, max. 1 feuille de papier dédié Q... Déterminer les formats spéciaux et les épaisseurs spéciales ! Vous pouvez déterminer les formats de papier etles épaisseurs de papier dans le mode opérateur. Pour des informations plus détaillées, voir page 7-1 Dis51/Di650 9-13

Annexe .. avec l'unité recto-verso automatique N'utilisez que du papier recommandé par Minolta. Un travail de copie sans problème et une qualité de copie optimale sont ainsi assurés. Unité recto-verso automatique Formats standard min. A5R à A3 Formats + A3W, A5W Epaisseurs de papier | 60-200 g/m? Q... Formats +, formats non standard et A5 Les formats transversaux peuvent être utilisés dans l'unité recto-verso automatique. Les formats non standard ne peuvent pas être traités. Le papier de format A5 ne peut être utilisé qu'en sens transversal. ..… avec l'unité d'insertion B (option) Unité d'insertion B Formats standard Mode Perforation :A4, B4, F4, A4, B5 Mode Pliage : A3, B4 Epaisseurs de papier papier de 50-170 g/m° papier de 60-90 g/m? (en mode Pliage) Dis51/Di650

. avec l'unité de perforation/pliage en Z ZK-2 (option) Unité de perforation/pliage en Z ZK-2 Formats standard + Mode Perforation : A3, B4, F4, A4, A5 + Pliage enZ: A3, B4 tous les autres papiers sont imprimés sans pliage enz Epaisseurs de papier | + 50-170 g/m? +_ 60-90 g/m? (avec pliage en Z) Capacité de charge | illimitée, pour le pliage en Z, une feuille maxi Capacité pour les formats universels avec pliage en Z et agrafage Capacité par jeu agrafé Capacité de charge du Feuilles pliéesenz | Feuilesnonpliéesenz | P2 Principal 1 feuille 1-40 feuilles 20 jeux agrafés 2 feuilles 0-30 feuilles 10 jeux agrafés 3 feuilles 0-20 feuilles 4 jeux agrafés 4 feuilles 0-10 feuilles 3 jeux agrafés 5 feuilles 0 2 jeux agrafés 6 feuilles et plus Impossible de combiner Pliage en Z et Agrafage Dis51/Di650 9-15

Annexe .. avec les modules de fil tion FN-113 et FN-6 (option) Les indications se réfèrent à du papier à 80 g/m?. Si vous utilisez du papier plus épais, la capacité de charge du module de finition est réduite en conséquence Module de finition FN-6 Bac principal max. 500 feuilles A5, A5R, B6R (80g/m°) max. 2.500 feuilles A4, AR, B5R (8,5"x11"/ (80g/m2) 8,5"XLL"R) max. 1.500 feuilles A3, F4, B4 (80g/m°) max. 1.000 feuilles A3, B4, F4, AGR, A4, B5 A5 (80g/m°) Agrafage Bac auxiliaire max. 200 feuilles (80 g/m2) Sortie livrets Epaisseur Papier 60-90 g/m? (80 g/m? recommandé) avec agrafage, agrafage & pliage A3, B4 (11"x17", 8,5"x14") max. 100 feuilles (80 g/m2) + 33 livrets avec 3 jeux pliés chacun (33 x3 =99 feuilles =396 pages) + 20 livrets avec 5 jeux pliés chacun (20 x5 =100 feuilles = 400 pages) avec agrafage, agrafage & pliage AGR (8,5"x11") max. 75 feuilles (80 g/mé) + 25 livrets avec 3 jeux pliés chacun (25 x 3 =75 feuilles = 300 pages) + 15 livrets avec 5 feuilles pliées chacun (15 x 5 =75 feuilles) avec pliage en 3 max. 50 feuilles (80 g/m?) Capacité A3 B4, F4, A4R, A4, B5, A5 d'agrafage 2 à 9 copies 50 jeux 100 jeux 10 à 20 copies 50 jeux 50 jeux 21 à 30 copies 30 jeux 30 jeux 32 à 40 copies 25 jeux 25 jeux 41 à 50 copies 20 jeux 20 jeux Dis51/Di650

Annexe Module de finition FN-113 Bac principal max. 500 feuilles A5, A5R, B6R (80g/m°) max. 3.000 feuilles A4, AGR, B5R (8,5"x11"/ (80g/m2) 8,5"x11'R) max. 1.500 feuilles A3, F4, B4 (80g/m°) max. 1.000 feuilles A3, B4, F4, AGR, A4, B5 A5 (80g/m2) agrafage Bac auxiliaire max. 250 feuilles (80 g/m2) Capacité A3 B4, F4, AGR, A4, B5, A5 d'agrafage 2 à 9 copies 50 jeux 100 jeux 10 à 20 copies 50 jeux 50 jeux 21 à 30 copies 30 jeux 30 jeux 32 à 40 copies 25 jeux 25 jeux 41 à 50 copies 20 jeux 20 jeux Dis51/Di650

Annexe Label CE (déclaration de conformité) Cet appareil est conforme aux directives CE 89/336/CEE, 73/23/CEE et 93/68/CEE. Cette déclaration n'est valable que pour les pays de la Communauté Européenne (CE)

AVERTISSEMENT Influence défavorable sur les radiocommunications due à des types de câble non adéquats Cet appareil doit exclusivement être utilisé avec un câble d'interface blindé. En cas d'utilisation d'un autre type de câble, il peut y avoir une influence défavorable sur les radiocommunications. Ceci est interdit conformément aux directives CE + Utilisez exclusivement des câbles d'interface blindés. Q... Si vous avez besoin de la déclaration de conformité complète Vous pourrez obtenir une déclaration de conformité complète en appelant les numéros suivants : par fax [phone] par téléphone [phone] Dis51/Di650

Accessoires Spéciaux Adresse IP Affichages, écran tactile 2-35 Agrafage Agrandissement Ajouter du toner …….. Ajustage lentille ……. Ajuster Écran tactile Lentille tes Ajuster champ de commande Allumer, système … AMS Appel SAV Applications APS : Arrêt, automatique . Arrêter, cycle . Assistance téléphonique … ATS Augmenter Le contraste Autres finitions ….. Avertissements de danger

• Annexe Bacs d'alimentation de papier Mettre en place les papiers à onglet ! 2-40, 2-42, 2-44, 2-46, 2-48, Bacs d'alimentation de papier Remplissage 2-38 Branchement, système 2-28 Capacité MÉMOIE nn 8-8 Caractéristiques techniques 9-3 Centrage auto -43 Chapitre n n 5-6 Code de mise sous tension forcée ….… p. 5
• nee 7-46 Codes d'enregistrement image .7-63 Commande, écran tactile .2-37 Compteur clé électronique .7-27 Compteur de copies .2-15 Compteur électronique …. 7-20 Compteurs électroniques p. 7
• -28 Entrer le code . …… 3-6 Compteur totalisateur -3-39 Conditions ambiantes re 2-26 Configuration par défaut mu 3-2, 7-5, 7-13 Consignes de SÉCUTITÉ 2-16, 2-61 Consommables és .9-10 Consommables, reprise et recyclage … . n ru 1-2 Contraste nn ner 4-48, 4-50 Écran tactile .7-36 Contraste écran . n n … 7-36 Contrôler nom d'utilisateur …… .3-25 Contrôleur d'impression P i6500e .2-15 Coordonnées responsable 7-37 Copie … en ému 7 Copie des deux côtés .4-43, 4-45 Copie négative .5-33 Copie recto-verso p. 4
• -43 Copie test .… -18 Copies recto/verso .4-43, 4-45 Dis51/Di650 p. 3

Décalage contraste (Texte) . Déformation .. Dépannage Départ copie . Dépassement mémoire Dérangements … Différé . Dimensions, système Direction original EDH : Formats différents Pliage en Z Vitre d'exposition … Disque dur n Disque dur HDD-2 (Option) … Dos Dysfonctionnement …

ECran à Capteur nn 2-37 Ecran d'état 3-21 Écran tactile Affichage . Ajuster Commande Contraste EDH Effacement du pliage Effacement zone sans image Effacer travail E-mail . Dis51/Di650 9-21

Annexe E-mail transmission setting 6-24 Emplacement de mémoire programme .7-29 Encombrement ss 2-27 Enregistrement, réglages système .3-34 Entretien … " ennes . n ss 9-1 Entretien du SyStÈmMe es 9-1 Environment setup .6-24 Eteindre, système en . en. 2-32 Etiquette de SéCUrItÉ LL 2-23 Exposition nn ner 4-48, 4-50 Facteur de ZOOM 7-19 Filigrane 5-51 Fonctions 4-65 Automatiques . 1-14 Fonctions de finition . 1-15 Générales n 1-9 Mises en place par le technicien de maintenance .1-16 Fonctions de base 4-1 Fonctions Internet 6-14 Fonctions réseau . … 6-1 Fonctions serveur … 6-1 Fonctions spécifiques 7-50 Format +... 4-63, 5-45, 7-31, 7-34 Format de bac . Format de copie ……. Format non standard . . Format standard, onglet, format + Format supérieur .… er . . . 5-45 Formats de papier 4-58, 4-61, 7-32, 9-11 Formats différents .3-12, 4-78 FTP . 7-68

HDD J ob information . ares 6-20 HDD-2 (option) -15, 6-1, 6-11,7-63 Heure ..7-5 7-40 Heures de Marche/Arrét Implantation Du système Impression pleine page Imprimer Un travail . Imprimer, travail . Insertion d'image Intercalaires .… Interlocuteur .… Interrupteur M/A . Interrupteur principal … Interruption . Introducteur de documents Pen 3-10 Introduction manuelle 3-44

L'inversion de polarité Lancement du cycle Langue LCC (option) . Mettre en place les papiers à onglet Rajouter du papier … ins Libérer, système Lieu d'implantation, système 2-13, 2-14, 9-12 2-44, 2-46 2-43, 2-45 Dis51/Di650 9-23

9 Annexe Liste Codes d'enregistrementimage anne 7-03 Listes de données photocopieur … 7-56 Mode opérateur .1733 Positions des compteurs 3-39 Liste codes 7-63 Liste des travaux incomplets 3-27 Liste des travaux précédents 3-26 Listes de données photocopieur … Livret …

Machine status 6-17 Maintenance Affichage de l'échéance d'entretien Marge Mélange de formats .… 4-14, 4-17, 5-13 .2-58 .5-47 4-78 Mémoire … 4-66 Un travail … 6-3 Mémoire d'originaux .… .4-66 Mémoire de superposition .5-51 Mémoire Programme mu mu . 3-37 Message de défaut 7-10, 7-58 Mettre AIIUMEF US nnnnns 2-29 Hors tension .….. 2-30 Mettre en place les papiers à onglet ! .2-48 Mettre hors service LE SYSTÈME nn 2-60 Mettre hors service, système . .2-60 Mise en page 5-9 Mise en place du magasin d'agrafes 2-52 Mise en veille automatique .3-3, 3-41, 3-43 Mode aide . -3-46 Mode contrôle . .3-15 Mode de copie .4-42 Mode économie d'énergie , 3-41, 3-42, 7-49 Dis51/Di650

Annexe Mode opérateur Appeler … . Vue d'ensemble Mode param utilisateur Mode photo Mode rotation Mode Tandem Mode texte Mode/Contrôle Module de finition .… Bac auxiliaire Bac principal érnu Sans module de finition

Nettoyage ins Nettoyage, vitre d'exposition Nombre de copies Nontri. [e) Options Original . Original spécial

Page par page 5-23 Panne système 7-10 Panneau de contrôle, touches …. ..2-33 4-51, 4-74, 4-83 Papier recyclé 1-2 Papiers à onglet. … 2-40, 2-42 Papiers registre mn 2-44, 2-46, 2-48, 3-45 Paramétrage COMPHEUTS 7-21 Paramètres initiaux du système 7-5, 7-13 Passe-copie … ans ….4-61, 4-63, 9-13 Mettre en place les papiers à onglet 3-45 Remplissage nu 2-47 Pause déjeuner 7-45 Dis51/Di650 9-25

9 Annexe Perforation nn 4-20, 4-29 Plaque d'identification n .2-25 Pliage : .4-14, 4-24, 4-27, 4-29 Pliage en 3 .4-27 Pliage en Z 3-14, 4-24, 4-81 Pliage et agrafage Position de l'image Positions des compteurs 3-39 Priorité des travaux 3-23 Progr. clair 2 n 7-17 Progr. FONCÉ 1 7-15 Programmable Opérateur 1 Opérateur 2 Taux de restitution … Programmateur hebdomadaire Interruption n Programmer compteurs .

Rappel P ré-Travail ie 3-33 RAZ compteurs . Recherche des défauts Recto … Recto/Verso Réduction Réglages système Enregistrer . Supprimer mu Régler les jours de travail/jours de congé Régler, écran tactile .… . Réinitialiser les réglages de fonction Réinitialiser, système Remplissage disque dur Remplissage, agrafes ann Remplissage, bacs d'alimentation de papier … Répétition d'images …. Reprise et recyclage . Dis51/Di650

Annexe Rotation . Rotation latérale

SAV Sécurité laser Sens de défilement du papier Sens longitudinal Sens transversal Serrage papier …. Signet . Stockage Consommables Système Stockage des consommables Superposition d'image Supprimer Réglages système Travail de copie Un travail . Système Allumer Branchement Copie test Dysfonctionnement n Encombrement (dimensions) Eteindre Libérer Réinitialiser Vérifier les réglages

Annexe Télécharger, travail . 6-11 Télédiagnostic . .7-58 Tolérances de fréquence LL 2-28 Tolérances de tension .2-28 Touches, panneau de contrôle .2-33 Traitement en mode manuel 4-29 Transfert de données vers un PC …… 7-68 TransfertE-mail …… 7-10 Transfert par scanner 4. 7-68 Transparents … énns .5-17 Transparents pour rétroprojecteur .5-17 Transport Du système … .2-26 Transport, système … 2-26 Travail de copie Interruption .3-30 Travail en réserve .3-19 Travaux en réserve . 3-19 Ts tes .4-4 Types de papier 458, 461, 731, 9-11 Un travail Appeler Mémoire n Programmer ….. Supprimer . . , Unité d'insertion B (option) mu 2-12, 4-17, 9-14 Unité de perforation PK-2/PK-5 (en option) eue 2-15, 4-20 Unité de perforation/pliage en Z ZK-2 (en option) 2-11, 4-20, 4-24, 9-15 Unité de pliage en Z ZK:-2 (en option) ….….…..…. 2-11, 4-20, 4-24, 9-15 Unité esclave 436 Unité maître .4-36 Unité recto-verso .9-14 Utilisation conforme En . run 2-62 Utilitaires Internet... 6-14 Dis51/Di650

Verrouiller, emplacement de la mémoire programme 7-29 Vue d'ensemble du système ….. Vue d'ensemble, fonctions Vue d'ensemble, mode opérateur .
