CF3102P - Imprimante couleur KONICA MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction couleur laser
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 31 pages par minute en noir et couleur
Fonctions principales	Impression, copie, numérisation, fax
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	600 x 600 x 600 mm
Poids	Environ 50 kg
Compatibilités	Windows, macOS, Linux
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Environ 600 W (impression)
Entretien et nettoyage	Nettoyage régulier des rouleaux et de l'intérieur, remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de maintenance
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques
Informations générales	Idéale pour les petites et moyennes entreprises, impression de documents professionnels en couleur

FOIRE AUX QUESTIONS - CF3102P KONICA MINOLTA

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'imprimante en débranchant le câble d'alimentation pendant 10 secondes, puis rebranchez-le.

Comment résoudre un bourrage papier ?

Ouvrez le panneau d'accès à l'imprimante et retirez délicatement le papier coincé. Vérifiez également les chemins d'alimentation du papier pour vous assurer qu'il n'y a pas d'autres morceaux de papier. Réinspectez les rouleaux d'alimentation, et si nécessaire, nettoyez-les.

Pourquoi la qualité d'impression est-elle médiocre ?

Vérifiez le niveau d'encre ou de toner. Si le niveau est bas, remplacez la cartouche. Assurez-vous également que le papier utilisé est adapté à l'imprimante et que les paramètres d'impression sont correctement configurés selon le type de document à imprimer.

Comment connecter l'imprimante à un réseau sans fil ?

Accédez au menu des paramètres de l'imprimante, sélectionnez 'Réseau', puis 'Configuration sans fil'. Choisissez votre réseau Wi-Fi, entrez le mot de passe si nécessaire, et confirmez la connexion.

Que faire si l'imprimante affiche un code d'erreur ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur. En général, les codes d'erreur peuvent indiquer des problèmes avec le papier, l'encre, ou d'autres composants. Essayez de suivre les recommandations fournies dans le manuel pour résoudre l'erreur.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web de Konica Minolta pour télécharger la dernière version du firmware pour le modèle CF3102P. Suivez les instructions fournies pour installer la mise à jour via le panneau de contrôle de l'imprimante ou par USB.

L'imprimante ne se connecte pas à l'ordinateur. Que faire ?

Vérifiez que le câble USB est correctement branché ou que la connexion réseau est stable. Assurez-vous que les pilotes de l'imprimante sont installés sur l'ordinateur. Vous pouvez les télécharger sur le site officiel de Konica Minolta.

Comment effectuer un nettoyage des têtes d'impression ?

Accédez au menu de maintenance de l'imprimante et sélectionnez l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran pour compléter le processus.

Où acheter des cartouches de toner pour la KONICA MINOLTA CF3102P ?

Les cartouches de toner peuvent être achetées chez les revendeurs agréés Konica Minolta, dans des magasins de fournitures de bureau, ou en ligne sur des sites spécialisés.

MODE D'EMPLOI CF3102P KONICA MINOLTA

Nous vous remercions de nous avoir fait confiance en faisant l'acquisition de l'imprimante CF2002/CF3102.

Ce manuel d'utilisation explique comment utiliser l'imprimante et comment la réapprovisionner en consommables. Il donne aussi quelques conseils de dépannage ainsi que des précautions d'ordre général à observer lors de l'utilisation de l'imprimante.

Pour obtenir les membres résultats et une utilisation efficente de votre imprimante, veuillez tire attentivement ce manuel jusqu'à vous familiariser avec le fonctionnement et les fonctions de l'imprimante. ÀpRES avoir lu attentivement ce manuel, veuillez le conserveur à disposition pour référence.

Vous pourrez utiliser ce manuel comme un outil de référence rapide et pratique qui vous permettra de clarifier toute question qui pourrait se poser.

Table des matieres

1 Introduction

1.1 Conseils de sécurité 1-1

Symboles d'advertisement et de précaution 1-1

Signification des symboles 1-1

AVERTISSEMENT 1-2

ATTENTION 1-3

Précautions en utilisation quotidienne 1-5

FCC PART 15 - RADIO FREQUENCY DEVICES (For U.S.A. Users) 1-5

INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 3)

Marquage CE (Déclaration de conformité) pour les utilisateurs de l'Union Européenne (UE). 1-6

Destiné aux utilisateurs dans les pays non soumis aux réglementations de classe B 1-6

Sécurité contre les rayonnements DEL 1-6

Émission d' ozone. 1-6

Niveau sonore (à l'intention des Européens uniquement) 1-6

1.2 Explication des conventions 1-7

1.3 Explication des concepts de base 1-8

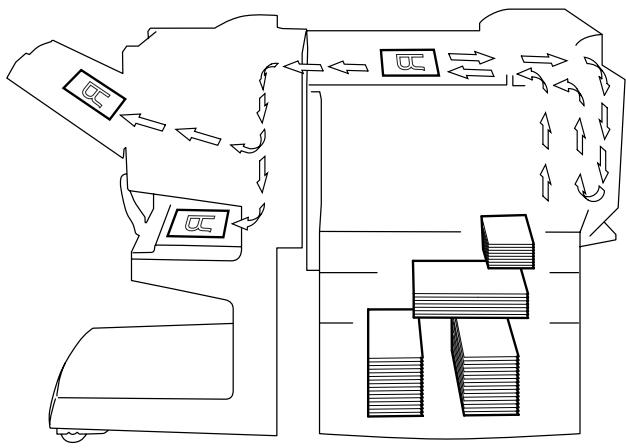

Alimentation papier 1-8

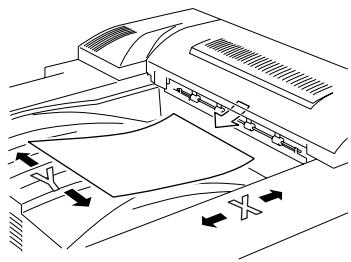

"Largeur" et "Longueur" 1-9

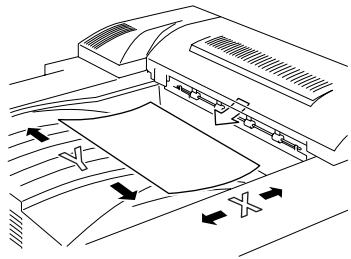

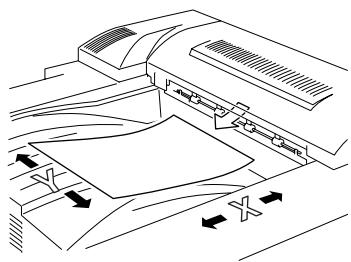

Orientation du papier 1-9

1.4 Energy Star 1-10

Définition d'un produit ENERGY STAR® 1-10

1.5 Marques commerciales et marques déposées 1-10

2 Précautions

2.1 Précautions d'installation 2-1

2.2 Précautions d'utilisation 2-3

Environnement 2-3

Utilisation correcte 2-3

Transport de l'imprimante 2-4

Stockage des tirages papier 2-5

3 Avant d'utiliser l'imprimante

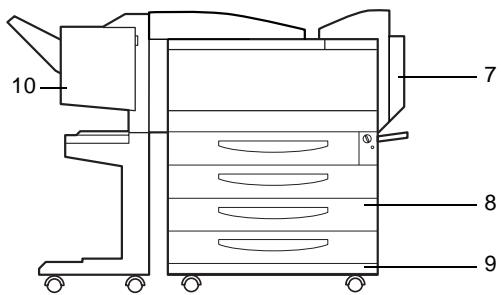

3.1 Les composants et leurs fonctions 3-1

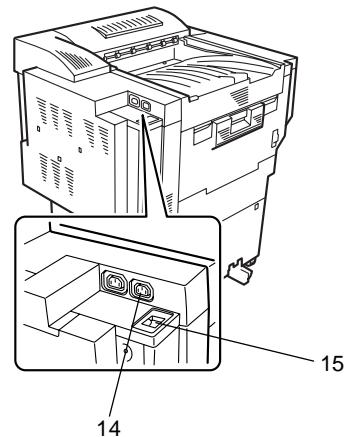

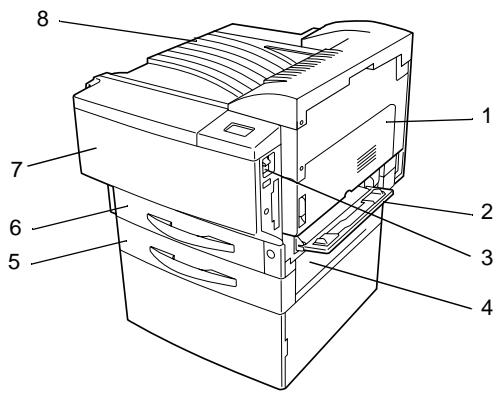

3.2 Nomenclature et fonctions 3-4

Vue externe 3-4

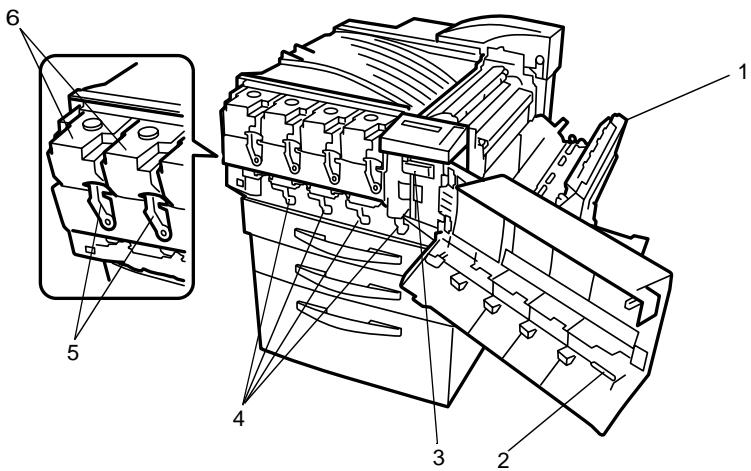

Vue interne. 3-6

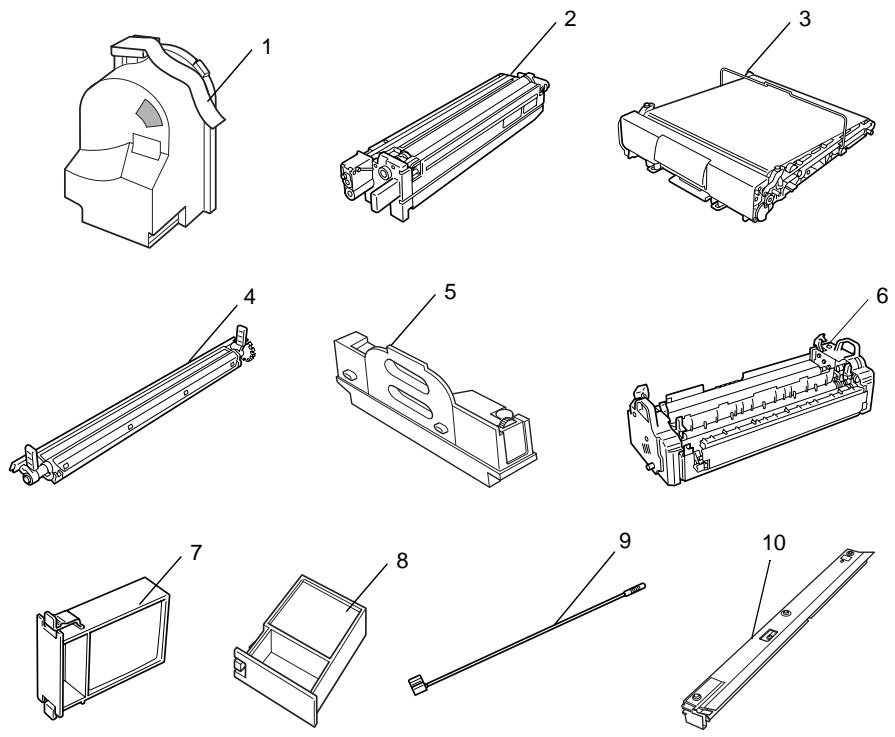

Consommables et pieces détachées 3-7

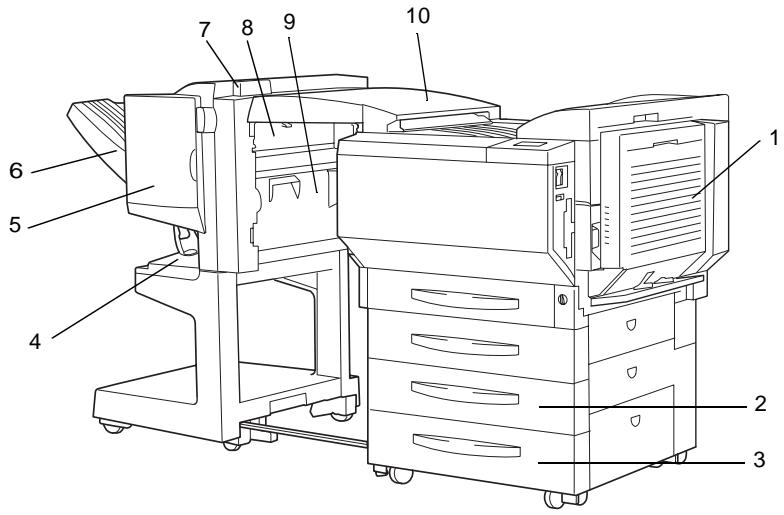

Options. 3-8

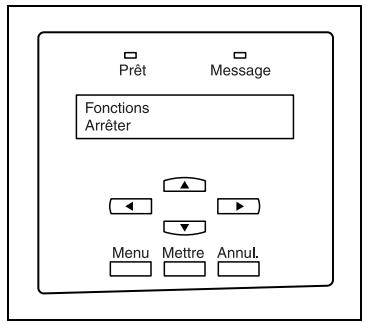

3.3 Nomenclature du panneau de commande de l'imprimante et fonctions 3-10

Nomenclature du panneau de commande de l'imprimante et fonctions 3-10

3.4 Sélectionner la fonction voulue 3-11
Pour selectionner une fonction. 3-11
Eléments du menu Configuration moteur. 3-12

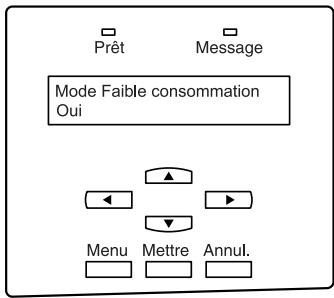

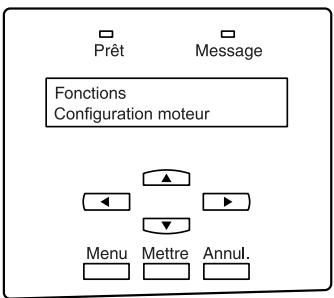

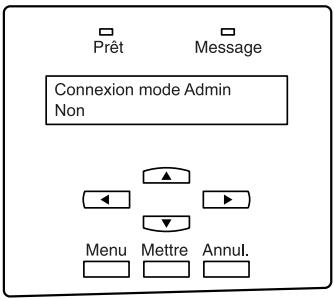

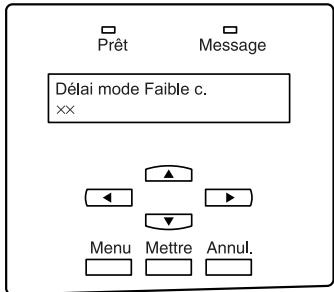

Pour selectionner les éléments Configuration moteur 3-13

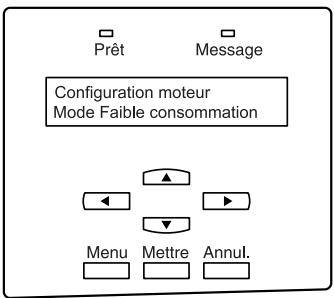

3.5 Allumer et eteindre l'imprimante 3-15

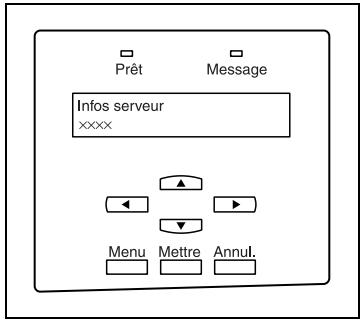

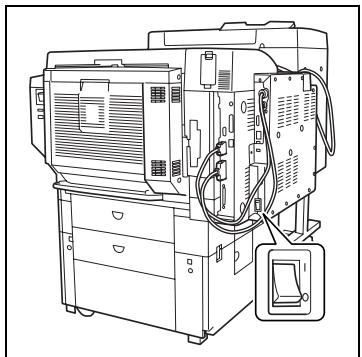

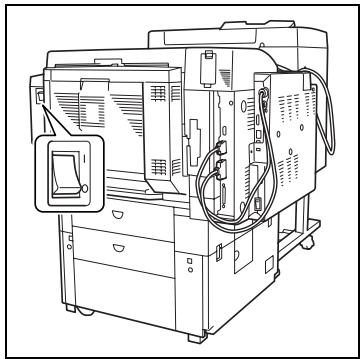

Pour allumer l'imprimante 3-15

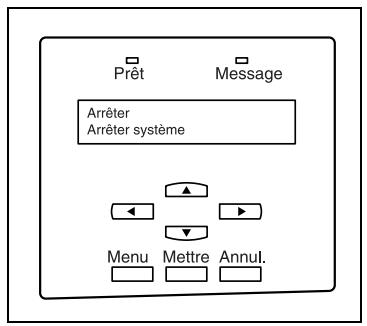

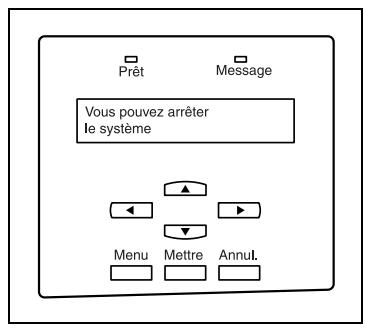

Pour eteindre l'imprimante 3-16

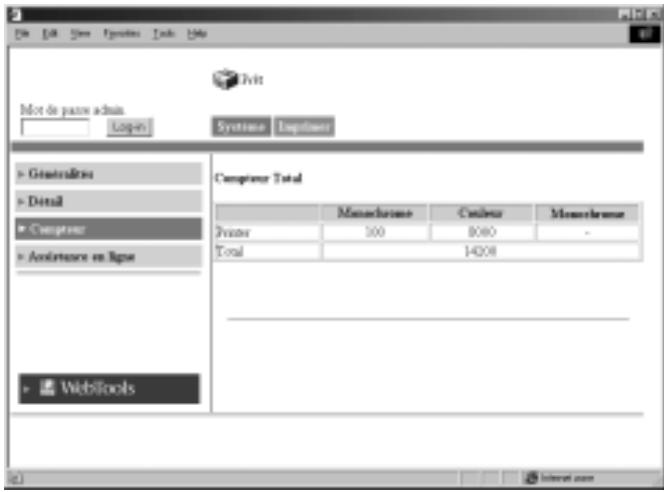

3.6 Compteur total 3-18

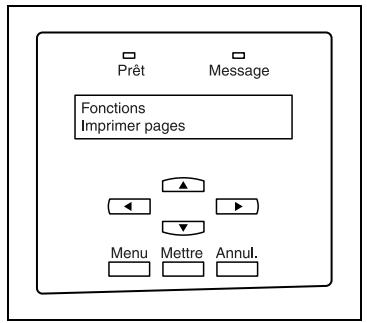

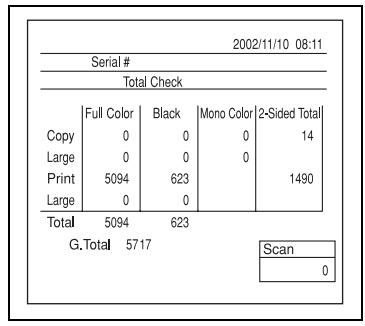

Pour imprimer le compteur total 3-18

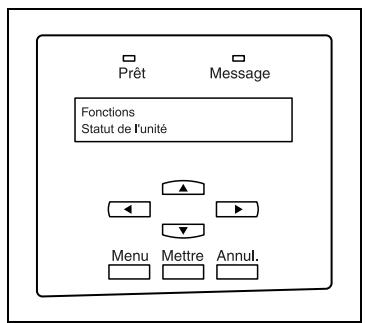

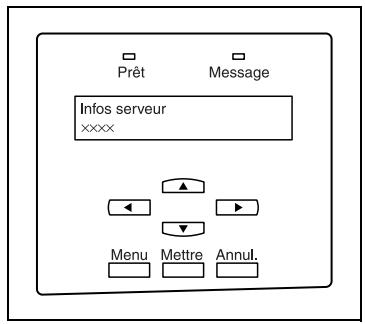

3.7 Statut de l'unité 3-20

4 Chargement du papier

4.1 Caracteristiques papier 4-1
Types de papier 4-1
Formats papier 4-2
Capacité de papier 4-3
4.2 Zone d'impression 4-5
4.3 Stockage du papier 4-5
4.4 Sélection automatique de la source papier 4-6
Conditions de selection automatique 4-6
Ordre de selection d'un magasin papier différent 4-6

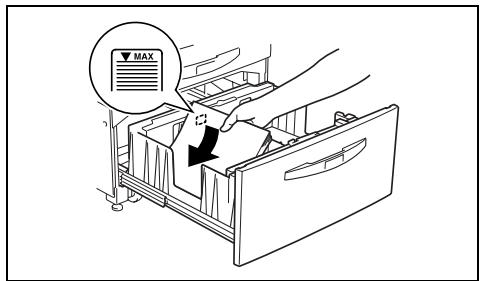

4.5 Chargement du papier 4-7

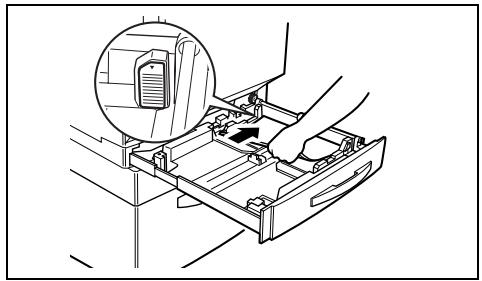

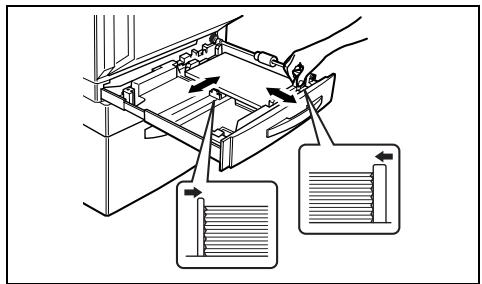

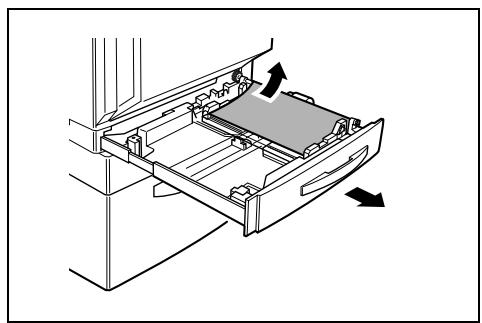

Chargement du papier dans le 1er magasin. 4-7

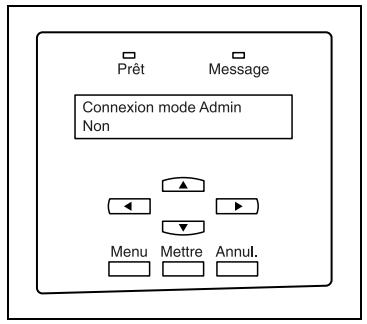

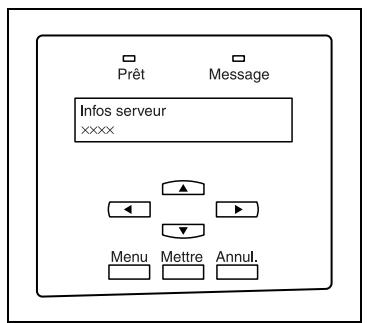

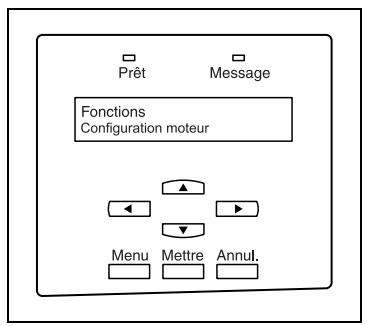

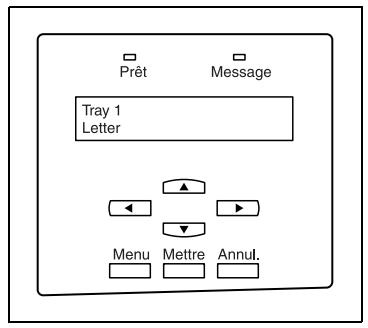

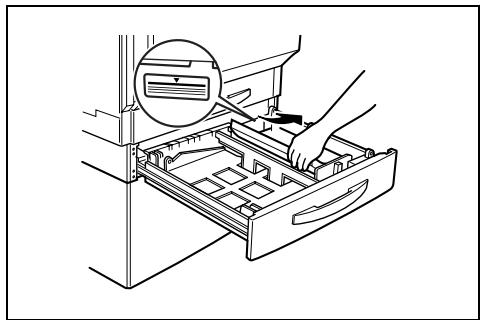

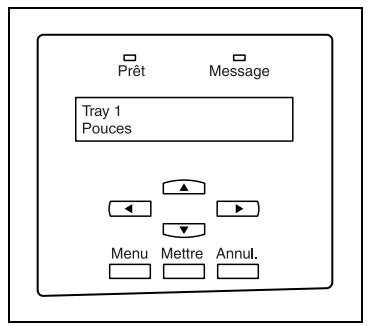

Régler le format de papier pour le 1er magasin. 4-12
Chargement du papier dans le 2ème magasin ou dans une unité d'introduction papier 4-14

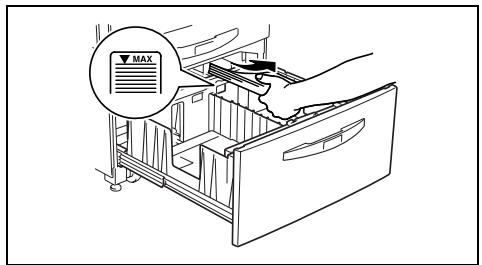

Chargement du papier dans le magasin grande capacité. 4-16

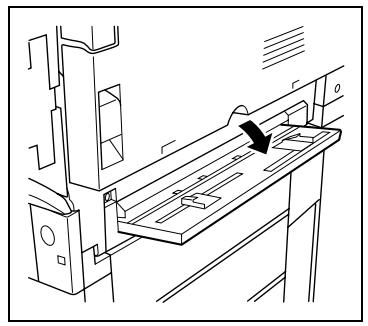

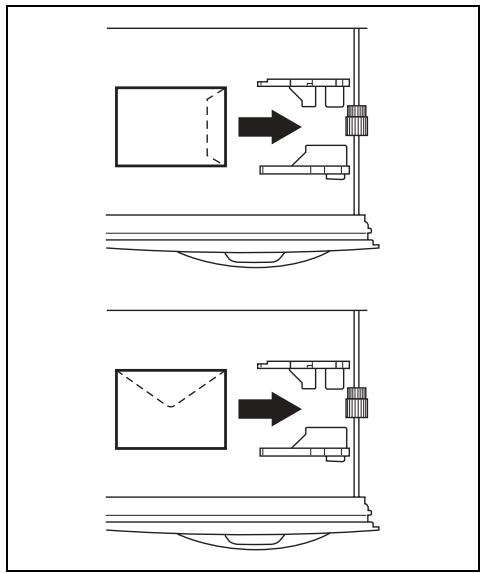

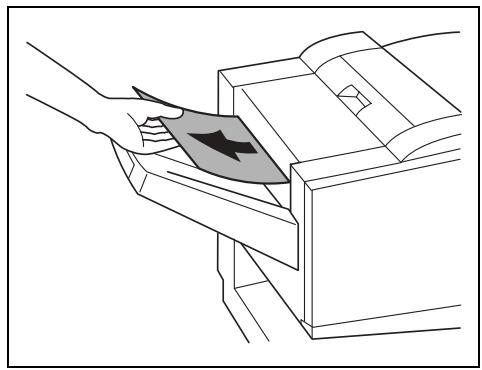

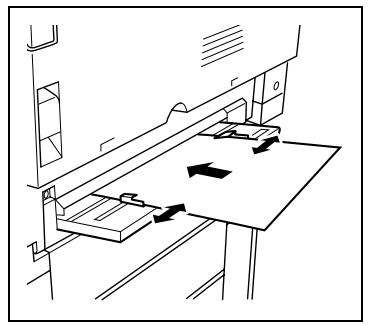

Chargement du papier dans le plateau d'introduction manuelle...4-17

5 Messages du panneau de commande de l'imprimante

5.1 Lieste des messages 5-1
5.2 Quand le message "Pas de toner xxx Veuillez le replacer" s'affiche 5-4

Messages et actions. 5-4

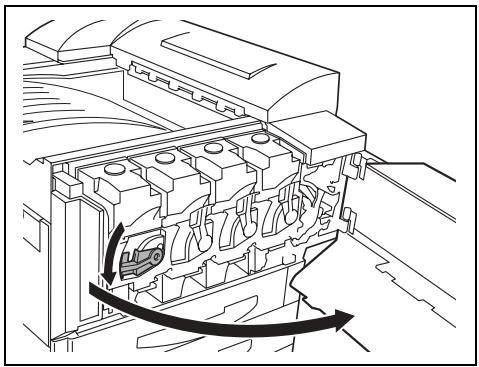

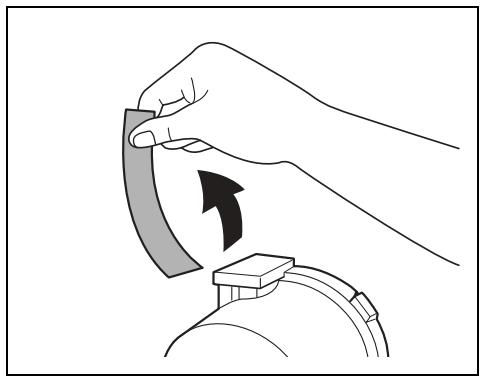

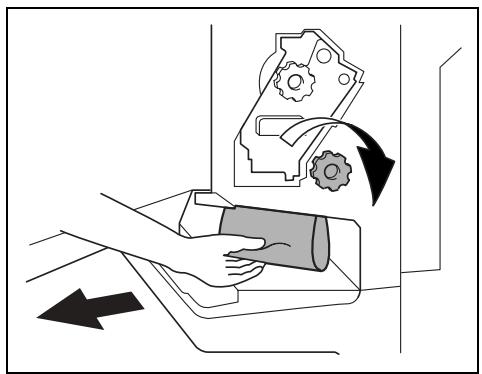

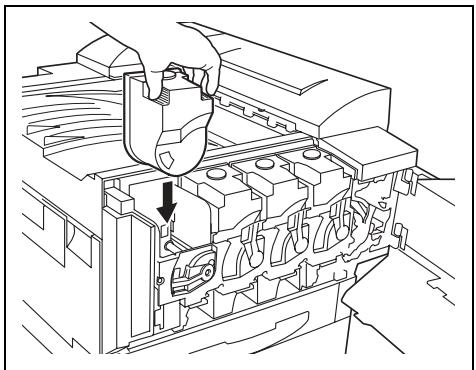

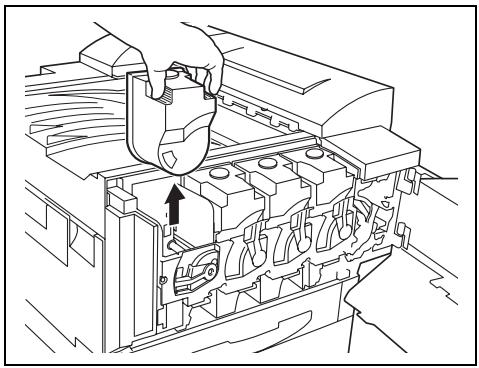

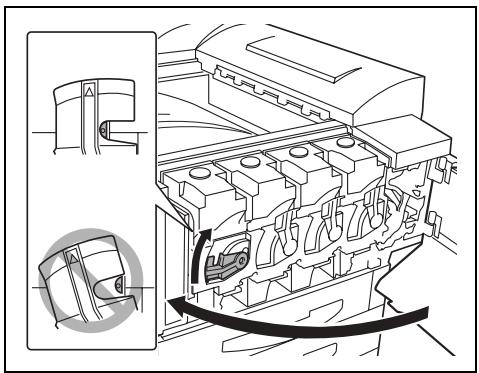

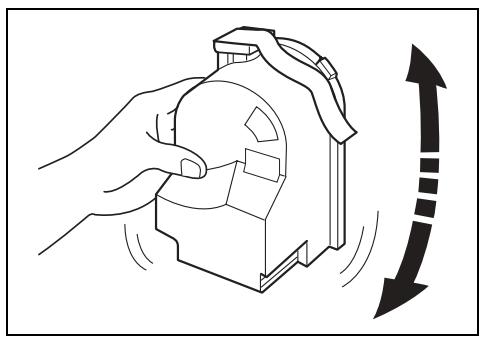

Pour remplacer la cartouche de toner 5-5

5.3 Quand le message "Pas d'agrafes" s'affiche... 5-8

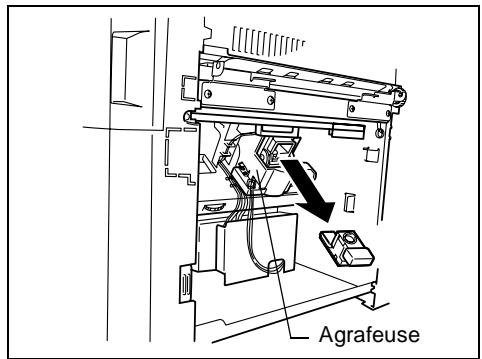

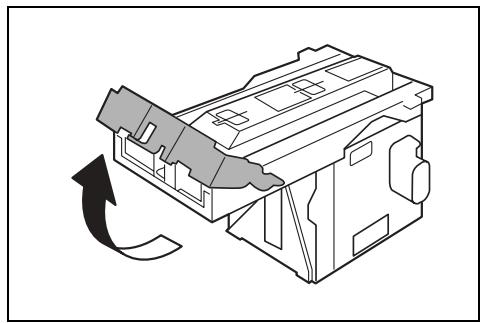

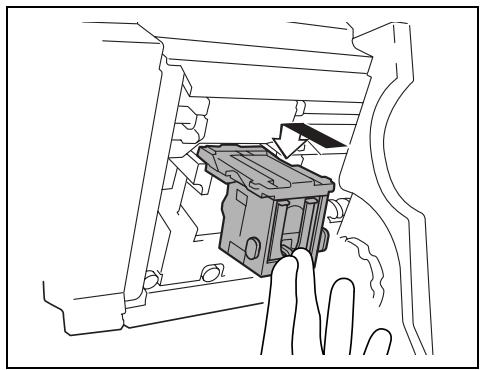

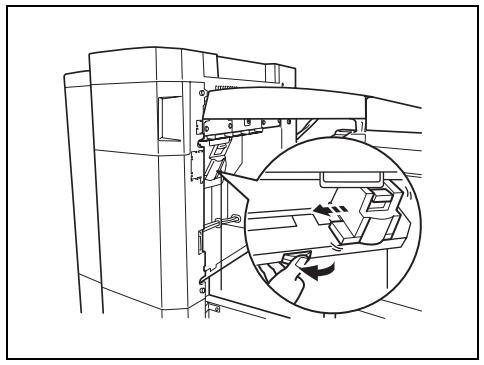

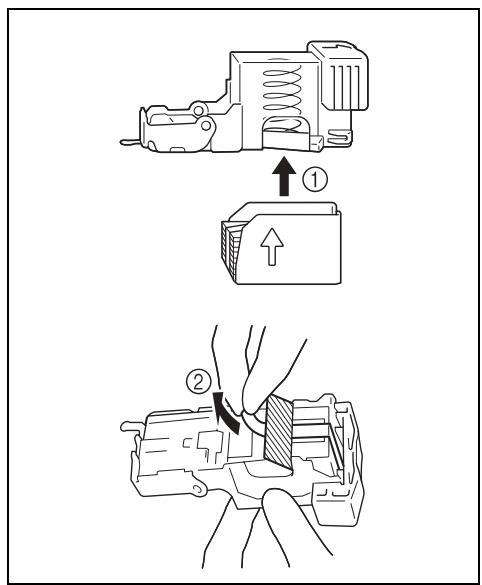

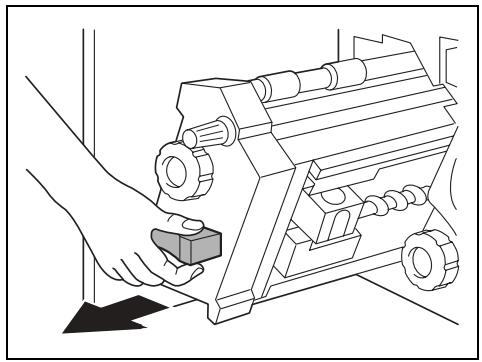

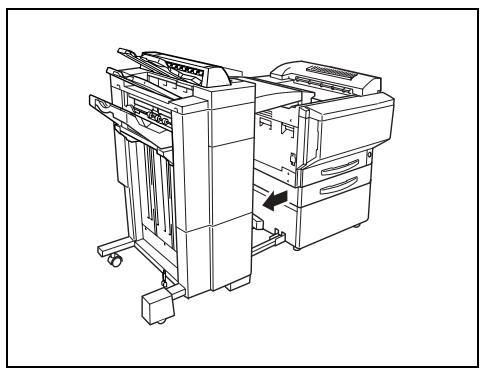

Pour remplacer la cartouche d'agrafes sur le FN-116 5-8
Pour remplacer la cartouche d'agrafes sur le FN-8 5-11

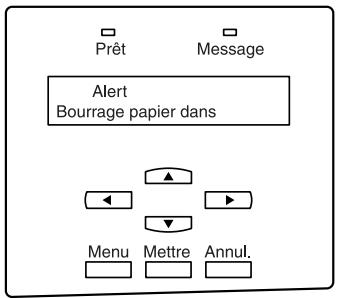

5.4 Quand le message "Bourrage papier dans Jx" s'affiche..... 5-16

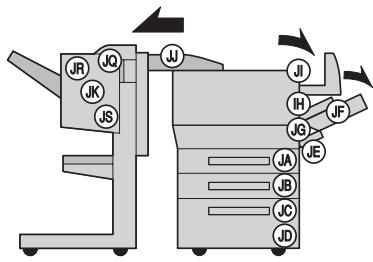

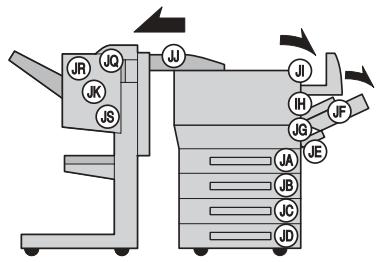

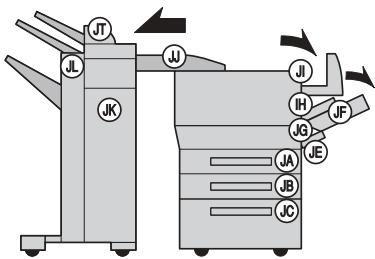

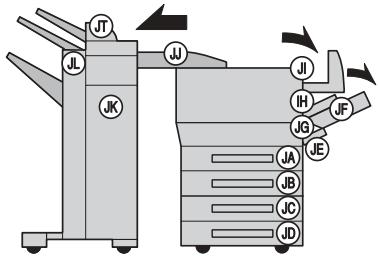

Codes et localisation des serrages papier 5-17
Retrait d'un serrage papier dans le plateau d'introduction manuelle 5-19

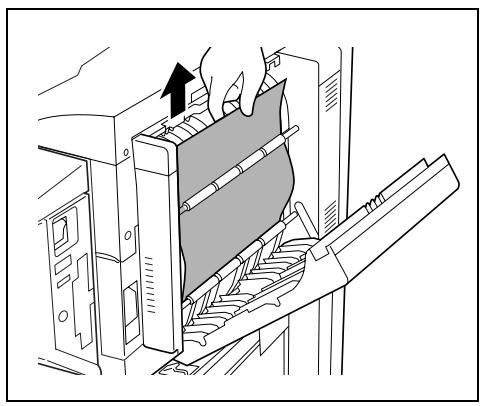

Retrait d'un serrage papier dans l'unité recto- verso 5-20

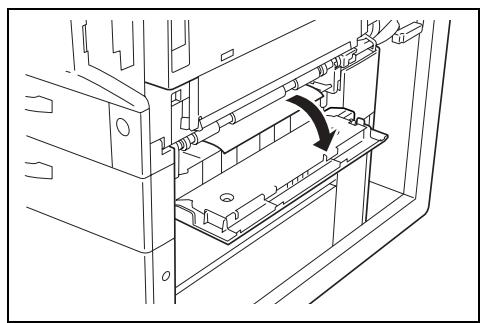

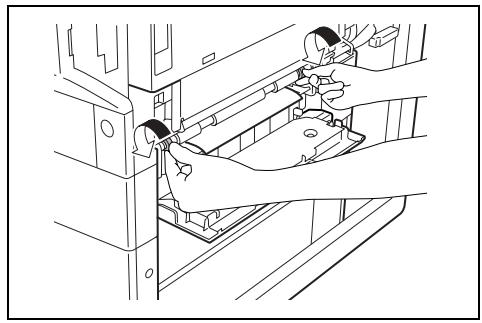

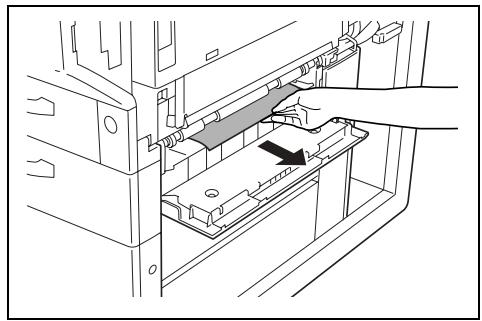

Pour retirer un serrage papier dans un magasin papier 5-21

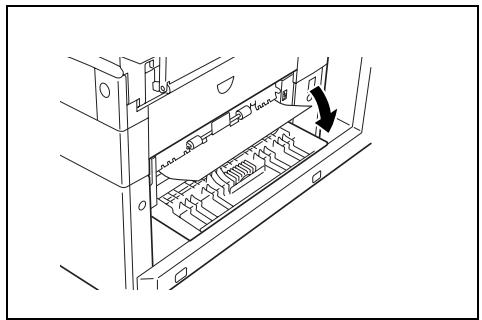

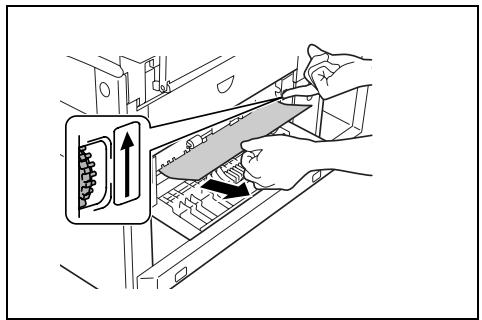

Pour retirer un serrage papier dans le magasin grande capacité 5-22

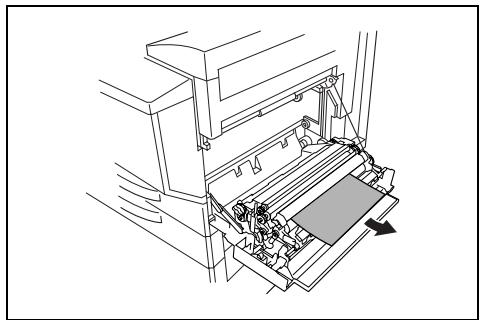

Pour retireur un serrage papier à l'intérieur de l'imprimante...... 5-23

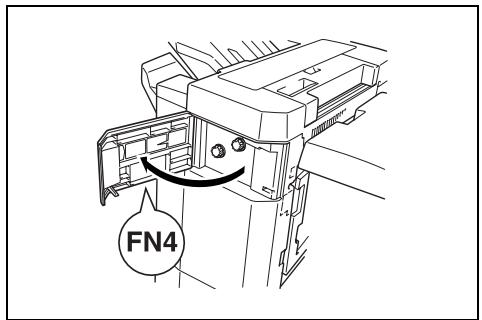

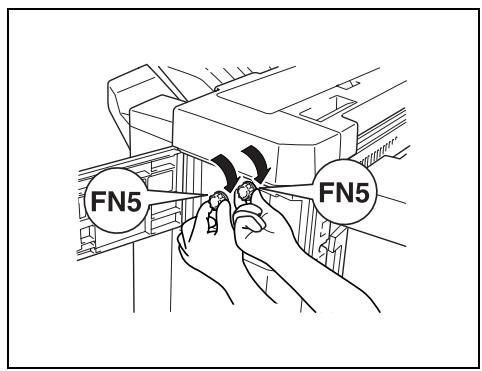

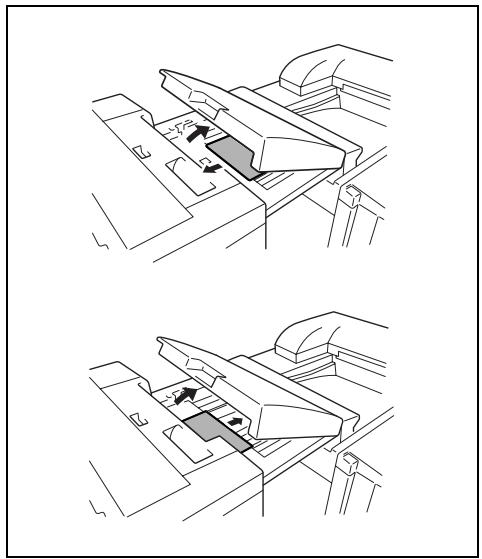

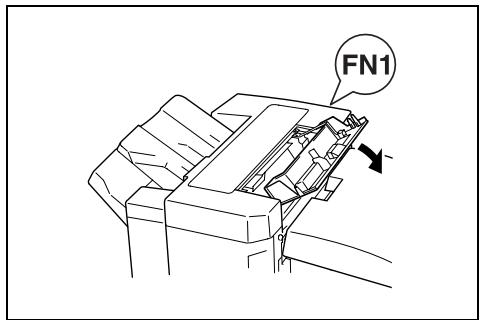

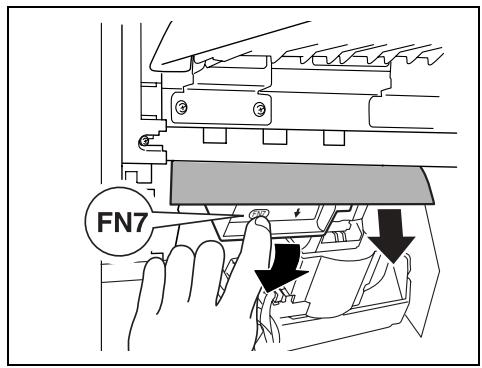

Retrait d'un serrage papier dans le module de finition FN-116 .... 5-28
Retrait d'un serrage papier dans le module de finition FN-8 5-32

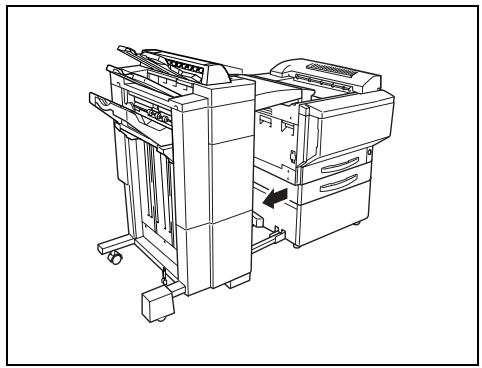

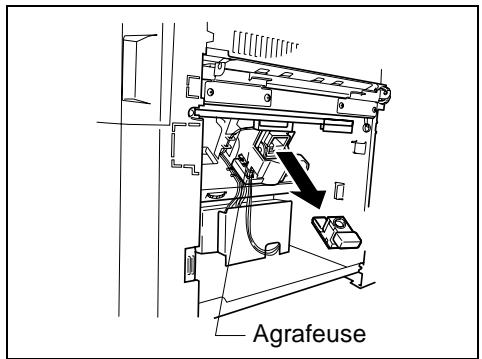

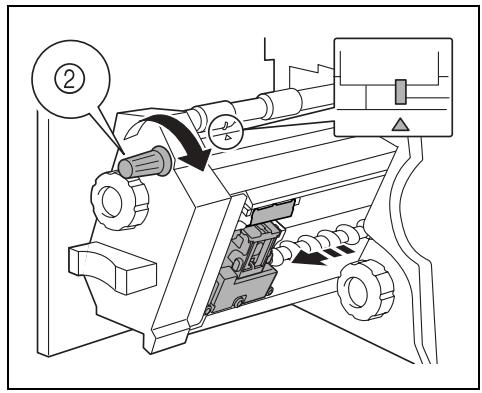

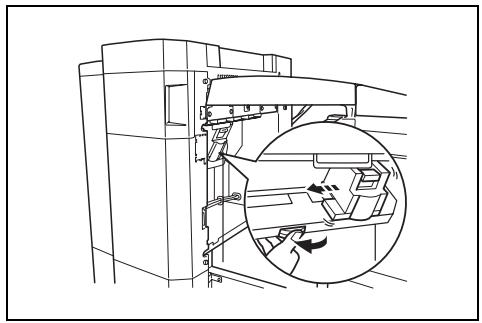

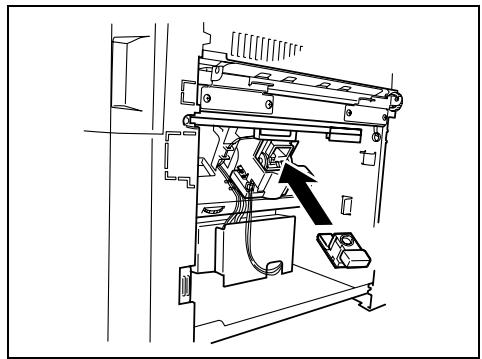

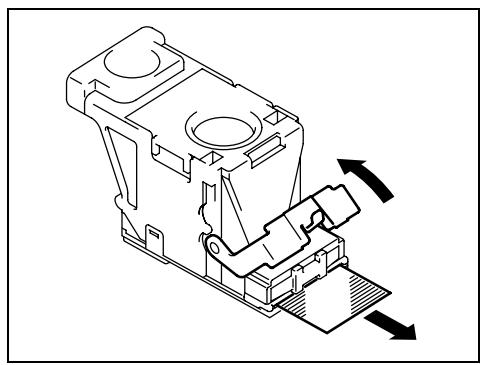

Pour retirer un serrage agrafes sur le FN-116. 5-36

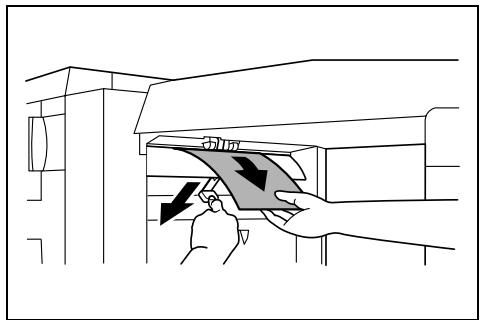

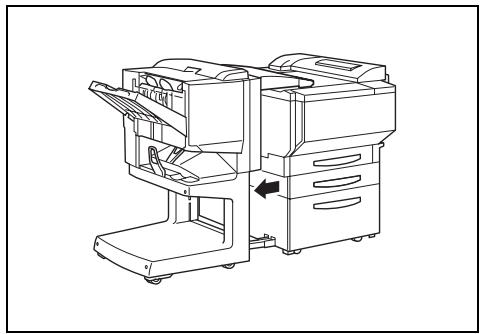

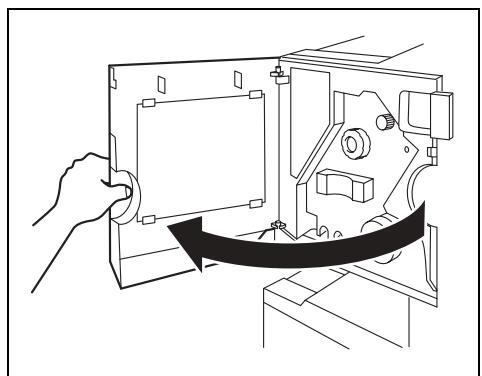

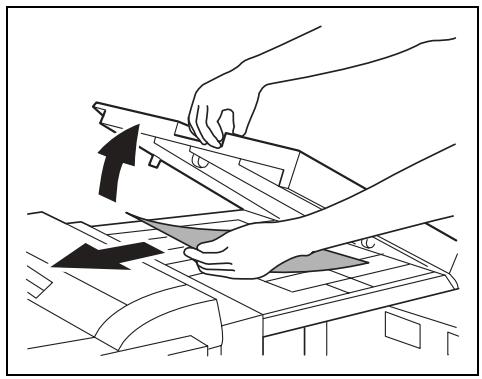

Pour retirer un serrage agrafes sur le FN-8. 5-38

5.5 Quand le message "Résidus perfo.plein. Veuillez replacer." s'affiche 5-43

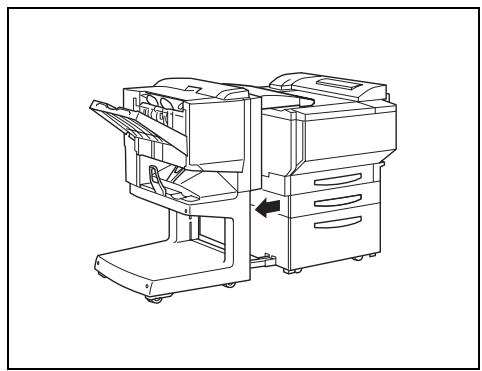

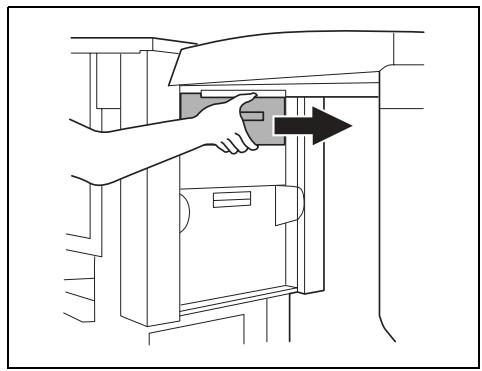

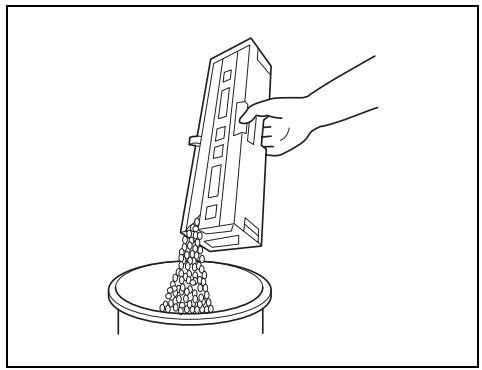

Pour vider le recipient des confettis de perforation 5-43

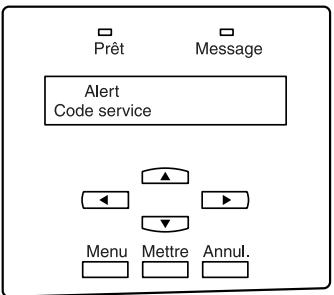

5.6 Quand le Message "Code service Cxxxx" s'affiche 5-45

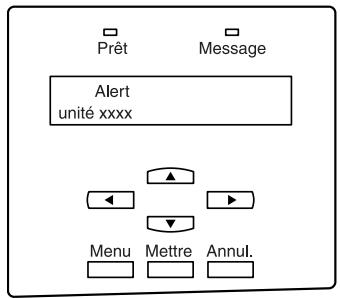

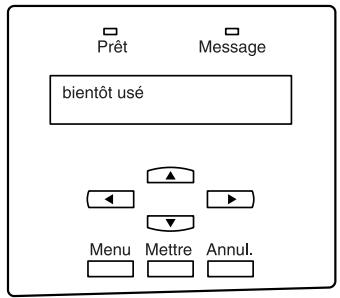

5.7 Quand le message "Unité Xxxx bientôt use" s'affiche 5-46

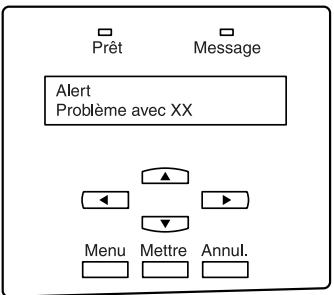

5.8 Quand le message "Problème avec ## / ##" s'affiche 5-47

6.1 Améliorer la qualité d'impression 6-1

7 Annexe

7.1 Caractéristiques 7-1

Imprimante CF2002/CF3102 7-1
Unité recto-verse AD-14 7-3
Unité d'introduction de papier PF-118 7-3
Magasin grande capacité PF-121 7-4
Module de finition FN-8 7-4
Module de finition FN-116 7-6
Plateau options JS-100 7-7

7.2 Entretien de l'imprimante 7-8

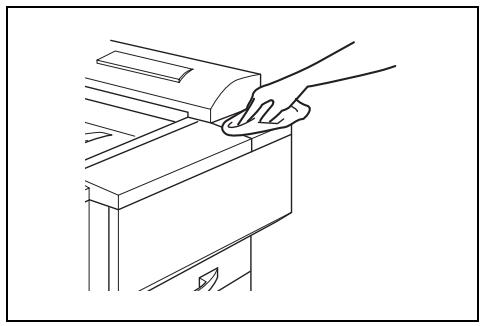

Nettoyage. 7-8

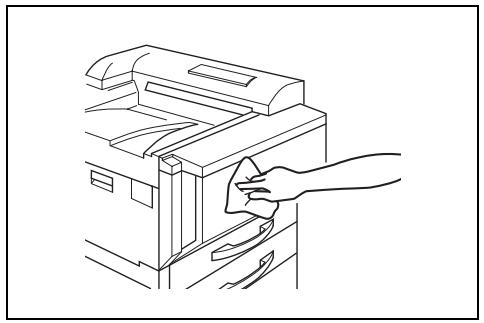

Revêtement 7-8
Panneau de commande de l'imprimante. 7-8

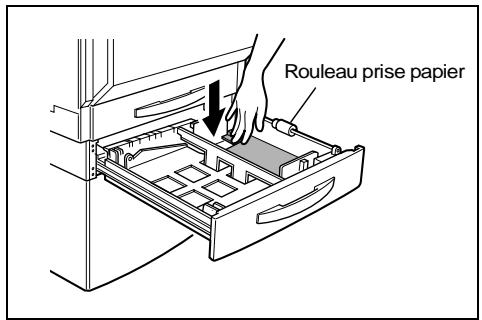

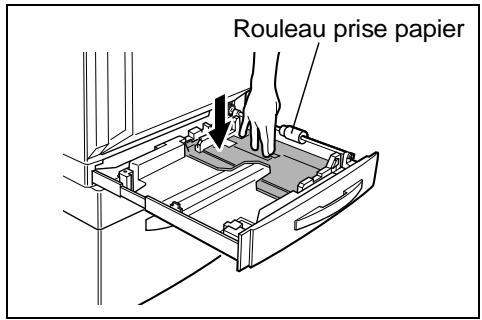

Rouleau prisepapier 7-9
Chargeur electrostatique 7-9

7.3 Consommables 7-10

Papier. 7-10
Cartouches de toner 7-10
Cartouches d'agrafes 7-11

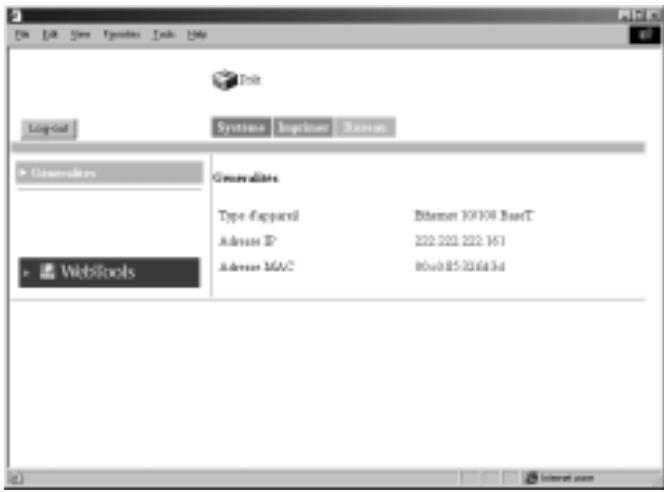

8 Utilisation de PageScope Light

8.1 Configuration minimale requise 8-1

8.2 Accès 8-2

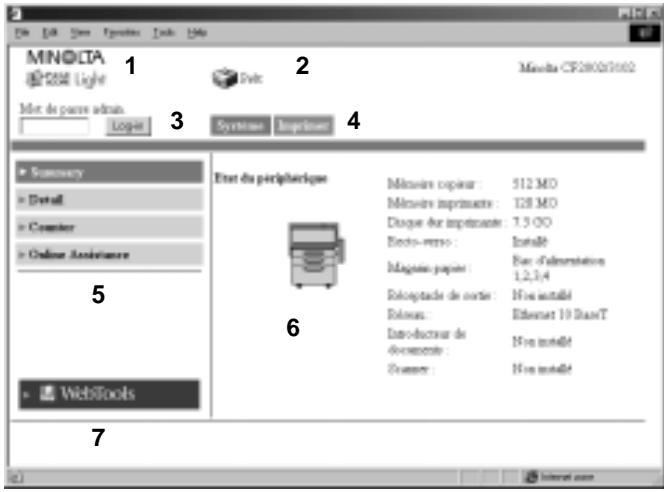

8.3 Configuration de I'ecran.. 8-3

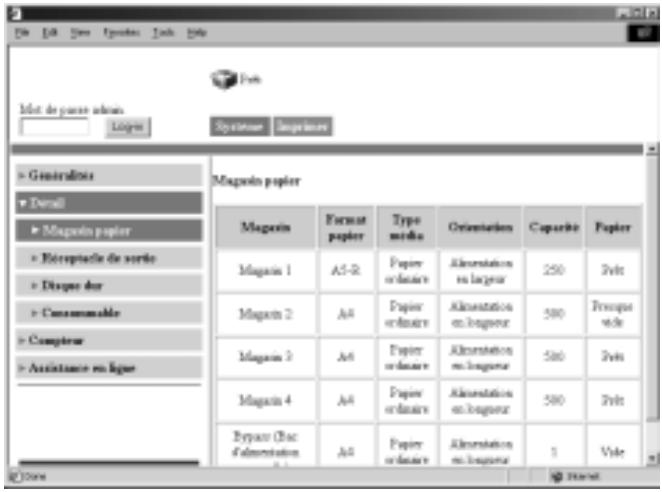

8.4 Mode Utilisateur 8-6

Ordinateur 8-1
Utilisation. 8-2

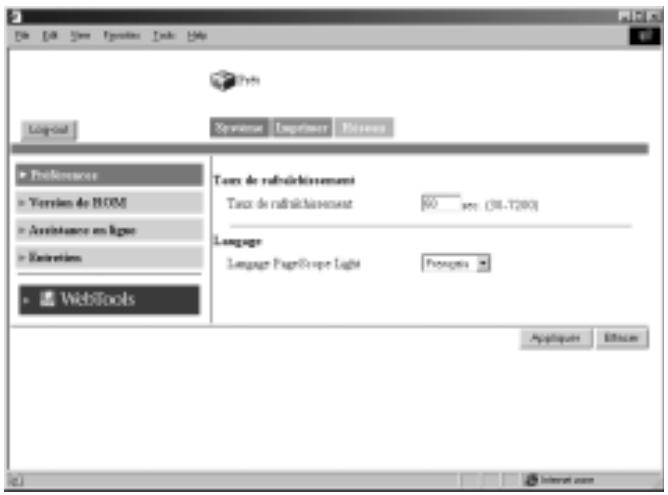

Connexion par Mode Administrateur. 8-5

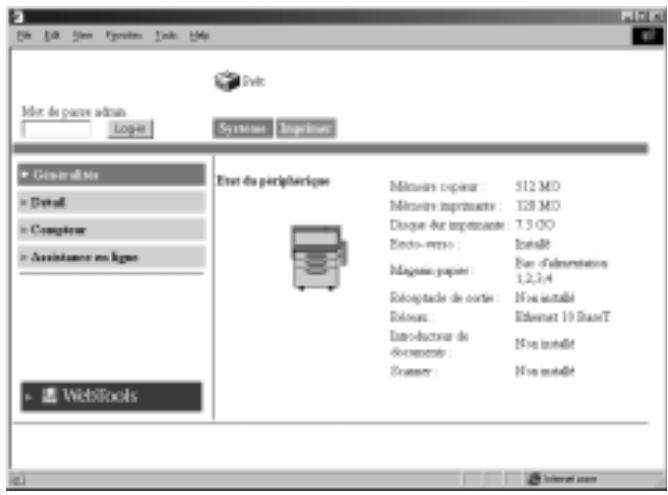

Onglet Systeme. 8-6

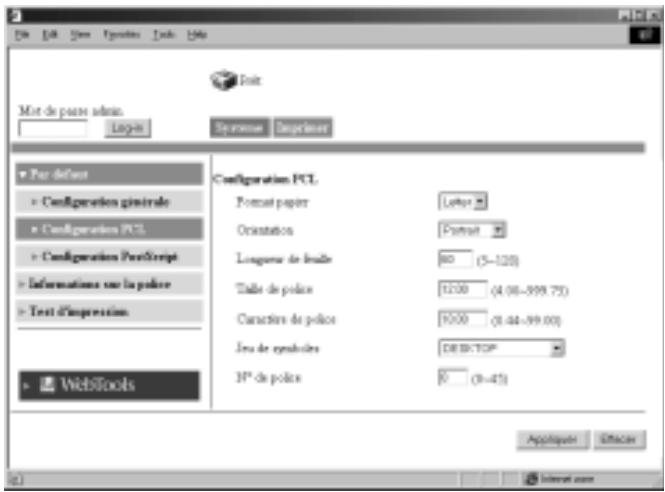

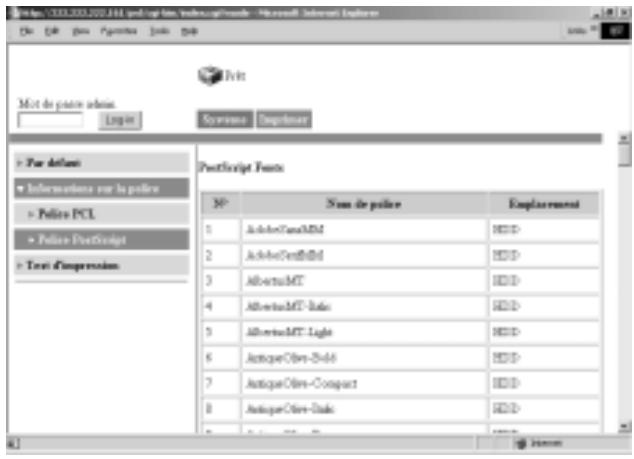

Onglet Imprimer 8-13
Onglet Systeme. 8-21
Onglet Imprimer 8-26
OngletRéseau 8-27

9 Index

9.1 Index 9-1

1 Introduction

1.1 Conseils de sécurité

Ce chapitre contient des instructions détaillées relatives à l'exploitation et à la maintenance de cette machine. Pour utiliser au moins cet apparéil, tous les opérateurs doivent dire avec attention ce guide et respecter à la lecture les instructions qui y figurent. Veuillez conserver ce guide à portée de la main et à proximité de la machine.

Ver.06

Veuillez tire ce chapitre avant d'utiliser l'appareil. Il contient en effet des informations importantes quant à la sécurité de l'utilateur et la prévention des problèmes liés à l'équipement.

Assurez-vous de bien observer l'ensemble des précautions énumérées dans ce guide.

• Certains points duprésent chapitre peuvent ne pas correspondre au produit acheté.

Symboles d'avertissement et de précaution

AVERTISSEMENT :	La négligence de cet avertissement peut provoquer des blessures graves, voir mortelles.
ATTENTION :	Le non-respect de cette précaution peut provoquer des blessures graves, ou des dommages matériels.

Signification des symboles

Un triangle indique un danger contre lequel il y a lieu de se protégger.

Ce symbole constitue un averissement contre le risque de brûlures.

Une ligne diagonale indique une action interdite.

Ce symbole met en garde contre un démontage du copieur.

Un cercle noir indique une action impérative.

Ce symbole signale le débranchement impératif du copieur.

AVERTISSEMENT

	·Ne pas modifier ce produit, il pourrait prendre feu, causer un choc électrique ou tomber en panne. Si le produit utilise un laser, la source de son faisceau risque d'aveugler l'opérateur. ·Ne pas essayer d'enlever les couvercles et les panneux fixés sur le produit. Certains produits contennent à l'intérieur des pieces haute-tension ou une source de faisceau laser susceptibles d'électrocuter ou d'aveugler l'opérateur.
	·N'utiliser que le cordon d'alimentation fourni. Si le cordon d'alimentation n'est pas livré, n'utilise pas d'autre cable et prise que ceux spécifiés dans la rubrique CORDON D'ALIMENTATION - INSTRUCTIONS. L'utilisation d'un autre cordon peut déclencher un feu ou causer une électrocution. ·Utilisez le cordon d'alimentation fourni uniquement sur cette machine et JAMAIS sur un autre apparil. Négliger cette précaution peut déclencher un feu ou causer une électrocution. ·N'utiliser que la tension d'alimentation spécifique. Un incendie ou une électrocution peuvent résultat d'un manquement à cette instruction. ·Ne pas utiliser d'adapteur multiprises pour brancher tout autre pérophérique ou toute autre machine. L'utilisation d'une prise d'alimentation acceptant une valeur de courant supérieure à celle indiquée peut déclencher un feu ou être source d'électrocution.
	Ne pas débrancher ni brancher le cable avec les mains humides car cela peut provoquer une électrocution.
	Insérer la prise de courant à fond dans la prise murale. Un incendie ou une électrocution peut résultat d'un manquement à cette instruction.
	·Ne jamais gratter ni éroder le cordon d'alimentation, ne pas placer d'objet lourd dessus, ne pas leCHAuffer, le tordre, le plier, ne pas tirer dessus, ni l'endommager. L'utilisation d'un cordon d'alimentation endommagé (âme à nu, fil cassé, etc.) peut déclencher un feu ou une panne. Si l'une de ces conditions se presente, couper immeditatement l'alimentation, débrancher le cordon d'alimentation de la prise et contacter le technicien de votre ServiceAprès-Venteagré. ·En théorie, il convient de ne pas utiliser de cable prolongateur. L'utilisation d'une rallongge peut déclencher un feu ou causer une électrocution. Contacter votre S.A.V./agréé si une rallongge s'avéré nécessaire.
	Ne pas poser de vase ni aucune autre recipient contenant de l'eau ni d'agrafes ou de petits objets métalliques sur le produit. Renverser de l'eau ou faire tomber des objets métalliques à l'intérieur de l' apparil sont des accidents qui sont de nature à provoquer un incendie, une électrocution ou une panne. Si un morceau de métal, de l'eau ou tout autre corps étranger tombe à l'intérieur du produit, couper immeditatement l'alimentation, débrancher le cordon d'alimentation de la prise et contacter le technicien du ServiceAprès-venture.
	·Si cet apparil devient exceptionnellement chaud, ou s'il dégage de la fumée ou fait entendre un bruit insolite, ne continuez pas à l'utiliser. Mettez immediatement l'interrupteur en position OFF (Arrêt), débranchez le cable d'alimentation de la prise murale, et contactez vos ServiceAprès-venture. Si vous continuez à l'utiliser dans cet état, il peut prendre feu, ou être source d'électrocution. ·Ne continuez pas à utiliser cet apparil si l'est tombé ou si son capot a été endommaged. Mettez immediatement l'interrupteur en position OFF (Arrêt), débranchez le cable d'alimentation de la prise murale, et contactez vos ServiceAprès-venture. Si vous continuez à l'utiliser dans cet état, il peutprendre feu, ou être source d'électrocution.

Ne pas jeter la cartouche de toner ni du toner dans les flammes. Le toner chaud risque de se diffuser et de provoquer des brûlures ou d'autres dommages.

Brancher le cordon d'alimentation à une prise électrique équipée d'une borne de mise à la terre.

ATTENTION

• Ne pas utiliser d'áerosols, de liquides ou de gaz inflammables à proximé de ce produit, il pourrait prendre feu.
• Ne pas laisser d'unité de toner ou de tambour dans un endroit facilement accessible aux enfants.
  Le fait de lécher ou d'ingérer ces produits pourrait être nuisible à votre santé.
• Ne pas laisser le moindre object obstruer les orifices de ventilation de ce produit. La chaleur pourrait s'accumuler à l'intérieur du produit et provoquer un incendie ou unquelconque dysfonctionnement.
• Ne pas installer ce produit dans un endroit directement exposé aux rayons du soleil ou pres d'un climatiseur ou d'un apparell de chauffage. Les variations de température occasionnées à l'intérieur du produit peuvent provoquer un dysfonctionnement, déclencher un feu ou provoquer une électrocution.
• Ne placez pas l'appareil dans un lieu poussiereux, ou exposé à la suite ou à la vapeur, ni à proximé d'une table de cuisine, d'une baignoir ou d'un humidificateur. Un feu, une électrocution ou une panne peut en résulter.
• Ne pas placer ce produit sur un banc instable ou renversé ou dans un endroit soumis à des vibrations et des chocs importantes. Il pourrait tomber et blesser quelqu'un ou provoquer une panne mécanique.
• Une fois ce produit est installé, montez-le sur un support stable. Si l'appareil rouge ou tombe, il peut blesser quelqu'un.
• Ne pas stocker les unités de toner et les tambours PC à proximé d'un lecteur de disquettes ou d'une horloge sensibles au magnétisme. Ces apparèils pourrait ne plus fonctionner correctement.

Le compartment de ce produit contient des zones soumises à de haute températures, susceptibles d'entraîner des brûlures. Lors du contrôle des incidents à l'intérieur de l'appareil, comme le serrage papier, ne pas toucher les zones (autour de l'unité de fusion, etc.) signalées par une étiquette d'avertissement "Attention! Haute température!"

Ne placer aucun objet autour de la prise d'alimentation, celle-ci serait difficile à débrancher en cas d'urgence.

La prise murale sera installée pres de la machine et devrait etre facilement accessible car il se peut que la fiche ne soit pas aussi facile a débrancher en cas d'urgence.

• Toujours utiliser ce produit dans un local bien ventilé. L'exploitation du produit dans un local mal ventilé pendant une longue période peutmettre voserte en danger. Aérer la piece a intervalles réguliers.
• A chaque fois que vous déplaceze ce produit, assurez-vous de débrancher le cordon d'alimentation et tous les autres cables. Tout manquement à cette règle peut endommager le cordon ou les cables et déclencher un feu ou provoquer une électrocution ou une panne.
• Lorsque vous déplacez cette machine, tenez-la toujours par les endroits spécifiés dans le manuel d'utilisation ou dans les autres documents. Si l'appareil tombe, il peut causer de graves blessures corporelles. Le produit risque également d'être endommagé ou de ne plus fonctionner correctement.
• Débrancher le cordon d'alimentation plus d'une fois par an et nettoyer la zone entre les bornes de la prise. La poussière qui s'accumule entre les bornes peut provoquer un incendie.
• Toujours tenir et tirer la prise lorsqu vous débranchez le cordon. Le fait de tirer directement sur le cordon d'alimentation peut l'endommager et déclencher le feu ou provoquer une électrocution.

Précautions en utilisation quotidienne

• Les blocs toner, les blocs tambour PC, ainsi que les autres fournitures et consommables ne doivent pas être stockés à la lumière directe du soleil, ni exposés à des températures et une humidité élégées : il pourrait en résultat une image de qualité médiocre et une défaillance de la machine. • Ne pas essayer de remplaner l'unité de toner et le tambour photoconducteur dans un endroit exposé aux rayons du soleil. Si le photoconducteur est exposé à la lumière intense, l'image risque d'être de mauvaise qualité. • Ne pas déballer une unité de toner ou un tambour photoconducteur avant que leur utilisation ne soit devenue nécessaire. Ne pas laisser trainer une unité déballée. Installez la immeditatement ou l'image risque d'être de mauvaise qualité. • Ne pas conserver les unités de toner et les photoconducteurs en position verticale ou à l'envers, sinon l'image risque d'être de mauvaise qualité. • Ne pas jeter ou laisser tomber une unité de toner ou un photoconducteur, sinon l'image risque d'être de mauvaise qualité. • Ne pas utiliser ce produit dans un endroit qui génére de l'ammoniac ou d'autres gaz et produits chimiques. Tout manquement à cette règle peut réduire la durée d'utilisation du produit, provoquer des dommages ou diminuer les performances. • N'utilise pas cette machine dans un environnement dont la temperature est en- dehors de la plage spécifique dans le manuel d'utilisation : une panne ou un mauvais fonctionnement pourrait en résultat. • Ne pas essayer d'alimenter ce copier avec du papier agrafé, du papier carbone ou des feuilles d'aluminium,eci pourrait entraîner un dysfonctionnement ou un feu.

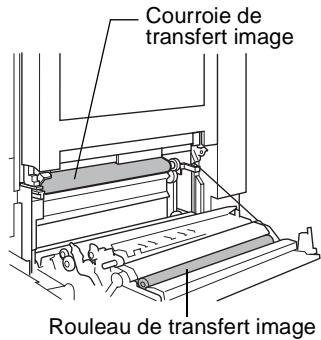

• Ne touche pas ou ne rayez pas la surface de l'unité toner, du rouleau de développement et du tambour photo-conducteur car cela pourrait déterminer la qualité de l'image en sortie.

• Utiliser les fournitures et les consommables recommendés par le vendeur. L'utilisation de fournitures ou de consommables non recommends risque d'entrainer une mauvaise qualité de l'image et des pannes.

FCC PART 15 - RADIO FREQUENCY DEVICES (For U.S.A. Users)

Cet apparéil informatique de la classe A est conforme à la norme NMB-003 du Canada.

Marquage CE (Déclaration de conformité) pour les utilisateurs de l'Union Européenne (UE)

Ce produit satisfait aux directives UE suivantes :
Directives 89/336/CEE, 73/23/CEE et 93/68/CEE.

Cette déclaration s'applique aux pays de l'Union européen.

Destiné aux utilisateurs dans les pays non soumis aux réglementations de classe B

AVERTISSEMENT

Ceci est un produit de Classe A. Dans un environnement domestique, ce produit peut occasionner des interférences radio auquel cas l'utilisateur doit être en mesure de prendre des mesures ajustées.

Sécurité contre les rayonnements DEL

Cet apparéil est une imprimante qui fonctionne par un système d'exposition DEL (diodes électro-luminescentes). Le rayonnement optique DEL ne présente pas de danger car le niveau de rayonnement n'excède pas la limite de rayonnement accessible de la classe 1 sous toutes les conditions de fonctionnement, maintenance, service et panne.

Émission d'ozone

Placer l'appareil dans une piece largement ventilée
Une quantité d'ozone négligeable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une oedur désagréable peut se faire sentir dans les pieces dont l'aération est insuffisante et lorsque l'appareil est utilisé de manière prolongée. Pour avoir la certitude de travailler dans un environnement réunissant des conditions de comport, santé et de sécurité, il est préférible de bien aérer la piece où se trouve l'appareil.

Niveau sonore (à l'intention des Européens uniquement)

Réglementation sur le bruit des machines 3 GSGV, 18-01-1991 : le niveau de pression acoustique pour l'utilisateur est égal ou inférieur à 70dB(A) conformément à la norme europeenne EN 27779.

1.2 Explication des conventions

Les repères et mises en forme utilisés dans leprésent manuel sont décrits ci-dessous.

AVERTISSEMENT

Tout manquement au respect des instructions mises en valeur de cette manière peut entrainer des blessures graves ou mortelles.

Observe tous les avertissements afin d'utiliser l'imprimante en toute sécurité.

ATTENTION

Tout manquement au respect des instructions mises en valeur de cette manière peut entraîner des blessures graves ou des dommages matériels.

Observez toutes les précautions afin d'utiliser l'imprimante en toute sécurité.

Note*

(*Peut aussi apparaitre sous "Important" ou "Conseil")

Le texte mis en valeur de cette manière contient des informations utiles et des conseils destinés à une utilisation sure du copieur.

1 Le chiffre 1 ainsi formé indique la première étape d'une série d'actions.
2 Les nombres suivants ainsi formatés indiquent les étapes successives d'une série d'actions.

? Le texte formaté dans ce style offre une assistance supplémentaire.
Le texte ainsi formaté décrit l'action perceptant d'obtenir le résultat escompté.

Touche [Menu]

Le nom des touches sur le tableau de commandes est indiqué dans le format ci-dessus.

Une illustration insérée ici montre les opérations à effectuer.

1.3 Explication des concepts de base

On trouveracidessousla significationdesmotsetymbolesutilisés danslepresentmanuel.

Alimentation papier

Pendant l'impression, la feuille de papier est acheminée à partir du côté croit de l'imprimante et introduite dans le plateau option supérieur ou dans l'options sortie à gauche de l'imprimante, la face imprimée orientée vers le bas. Le sens d'introduction du papier est illustré par les flèches dans le schéma ci-dessous.

"Largeur" et "Longueur"

En ce qui concerne les dimensions mentionnées dans leprésent manuel, la première valeur fait toujours reférence à la largeur du papier ("Y" dans l'illustration) et la deuxième valeur à la longueur ("X").

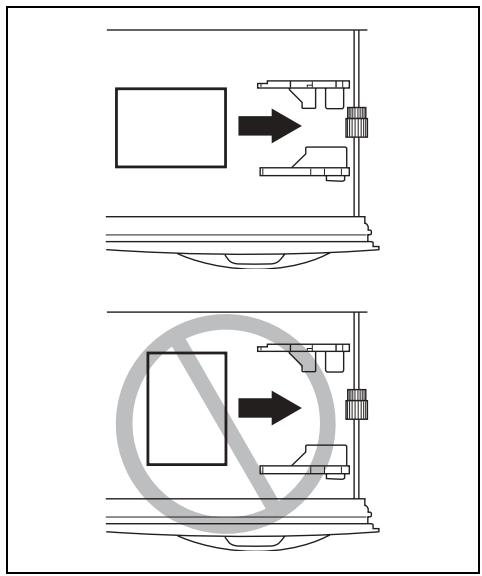

Orientation du papier

Orientation longitudinal

Si la largeur (Y) du papier est inférieure à la longueur (X), le papier est en orientation verticale ou portrait, et cela est indiqué par "L".

Orientation transversale

Si la largeur (Y) du papier est supérieure à la longueur (X), le papier est en orientation horizontale ou paysage, et cela est indiqué par "C".

1.4 Energy Star®

En tant que partenaires ENERGY STAR®, nous avons pu déterminer que cet apparéil satisfait les directives ÉNERGY STAR® en matière d'efficience énergétique.

Définition d'un produit ENERGY STAR®

Un produit ENERGY STAR® intéège une fonction spéciale qui lui permet de basculer automatiquement en "mode d'économie d'énergie" à l'issue d'une certaine période d'inactivité. Un produit ENERGY STAR® utilise l'énergie avec plus d'efficacité, vous permet d'économiser de l'argent sur vos factures d'électricité et contribue à protéger l'environnement.

1.5 Marques commerciales et marques déposées

DiALTA est une marque déposée de Minolta Co., Ltd.

Minolta est une marque déposée de MINOLTA CO., LTD. PageScope est une marque déposée de MINOLTA CO., LTD.

Apple et Macintosh sont des marques déposées de Apple Computer, Inc.

Ethernet est une marque déposée de Xerox Corporation.

Microsoft, Windows, et Windows NT sont des marques commerciales ou des marques déposées de la Microsoft Corporation aux E.-U. et / ou dans d'autres pays.

Netscape Communications, le logo Netscape Communications, Netscape Navigator, Netscape Communicator, et la dénomination Netscape sont des marques commerciales de Netscape Communications Corporation aux USA et dans d'autres pays.

PCL est une marque déposée de Hewlett-Packard Company Limited.

PostScript est une marque déposée de Adobe Systems, Inc.

EFI, Fiery et le logo Fiery sont des marques commerciales de Electronics For Imaging, Inc. déposées auprès de l'équivalent US de l'Institut National de la Propriété Intellectuelle et / ou auprès de certaines autres juridictions étrangères.

Le logo Electronics For Imaging, Fiery Scan, Fiery WebScan et Fiery WebTools sont des marques commerciales de Electronics For Imaging, Inc.

Tous les autres noms de produits mentionnés ici sont les marques commerciales ou les marques déposées de leurs propriétaires respectifs.

2 Précautions

2.1 Précautions d'installation

Lieu d'installation

Pour garantir une sécurité maximale et éviter de possibles dysfonctionnements, installez l'imprimante dans un lieu qui réponde aux conditions suivantes :

• loin de rideaux ou de matières facilement inflammbables
• dans un endroit à l'abri de l'eau et d'autres liquides
• dans un endroit à l'abri du soleil
• dans un endroit à l'abri de la ventilation d'une climatisation ou de la bouche d'un chauffage, et non exposé à des températures très basses ou très élevées
• dans un endroit bien ventilé
• dans un endroit neprésentant pas un taux d'humidité élevé
• dans un endroit qui ne soit pas trop poussièreux
  sur un support qui ne soit pas sujet à des vibrations
  sur un support stable et horizontal
• dans un endroit où il n'y a pas génération d'ammoniac ou d'un autre gaz organique
• dans un endroit où l'utilisateur ne soit pas directement en face de la sortie d'air de l'imprimante
• dans un endroit qui ne se trouve pas à proximé d'un apparéil de chauffage

Alimentation

L'alimentation requise est la suivante :

• Variations de tension : maximum ±10%

(Pour les zones en 127 V CA seulement : entre -10% et +6%)

• Variation de fréquence : maximum ±0,3%

Utiliser une source de tension la plusasse possible ou avec un minimum de variations de fréquence.

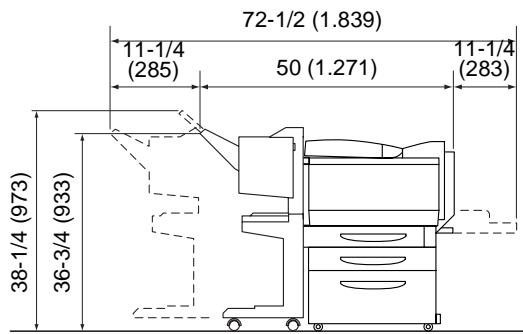

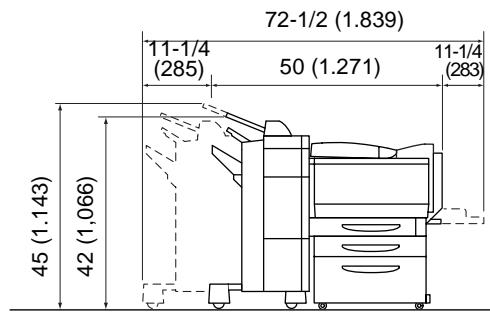

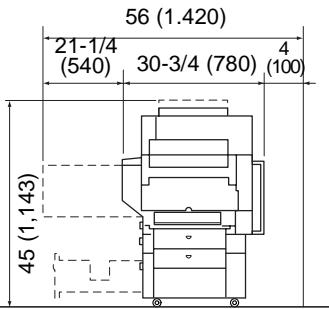

Espace requis

Pour faciliter le fonctionnement et l'entretien de l'imprimante, et faciliter le remplacement des consommables, respectez les espaces de dégagement prescrits ci-dessous.

Unité : pouce (mm)

Unité : pouce (mm)

Remarque

Veillez à menager un dégagement de 4 pouces (100 mm) ou plus au dos de l'imprimante pour la conduite de ventilation.

2.2 Précautions d'utilisation

Environnement

Les exigences environnementales nécessaires au fonctionnement correct de l'imprimante sont les suivantes.

• Température: 50^ ( 10^ ) à 86^ ( 30^ ) avec une fluctuation de 50^ ( 10^ ) au maximum par heures
• Humidité : 10% à 80% avec une fluctuation de 20% au maximum par heures

Utilisation correcte

Pour obtenir les mêleurs résultats de l'imprimante, respectez les précautions cédessous.

• Ne jamais poser d'objets lourds sur la vitre d'exposition et la préserver des heures.
• Ne jamais ouvr les portes ou éteindre l'imprimante quand elle est en cours d'impression : cela pourrait provoquer un serrage papier.
• Ne jamais approcher un objet magnétique, ni utiliser un aérosol ou des liquides inflammables à proximé de l'imprimante.
• S'assurer que la fiche secteur est correctement branchée à la prise de courant en permanence.
  Assurez-vous que la prise d'alimentation de l'imprimante soit toujours visible et non dissimulée par l'imprimante.
• Débranchez toujours de la prise murale le cordon d'alimentation de l'imprimante si celle-ci doit ne pas être utilisée pendant une période assez longue.
• En utilisation intensive et continue, voirlez à assurer une bonne ventilation du local.

ATTENTION

Si les orifices de ventilation en haut de l'imprimante se colmate, la chaleur s'accumulera à l'intérieur de la machine et entraînera une panne, voir un incendie.

Ne pas laisser le moindre objet obstruer les orifices de ventilation.

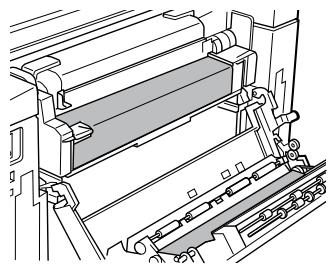

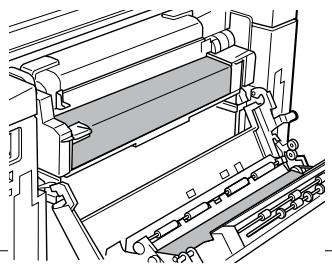

ATTENTION

La périhérie de l'unité de fixation est extrément chaude.

Veiller à ne pas toucher les pièces entourant l'unité de fixation, à l'exception de celles mentionnées dans leprésent manuel, afin de réduire les risques de brûlures. En particulier, bien faire attention à ne pas toucher les pièces signalées par une étiquette d'avertissement, ainsi que les zones à proximité.
En cas de brûlure, rincer la peau à l'eau froide puis consulter un médecin.

Transport de l'imprimante

Si vous doivent transporter l'imprimante sur une longue distance, prenez conseil auprès de votre SAV.

Précautions relatives aux consommables imprimante

Respectez les précautions suivantes lors de la manipulation des consommables de l'imprimante (cartouche de toner, papier, etc.).

• Stocker les consommables dans un endroit qui répond aux conditions suivantes : à l'abri du soleil, loin d'un appeareil de chauffage, non soumis à un taux élevé d'humidité, pas trop poussièreux
• Le papier qui a eté déballé mais pas encore charge dans l'imprimante, doit être conservé dans un sac en plastique fermé, dans un lieu frais et à l'abri de la lumière.
• N'utiliser que le toner spécifique fabriqué pour cette imprimante. Ne jamais utiliser d'autres types de toner.
  Garder tous les consommables hors de la portée des enfants.

ATTENTION

Précautions relatives à la manipulation de toner :

Faire attention à ne pas renverser de toner à l'intérieur de l'imprimante ou à ne pas en souiller vos mains ou vêtements.
Si les mains sont en contact avec le toner, les laver immédiatement à l'eau et au savon.
En cas de projection de toner dans les yeux, les rincer immédiatement à l'eau puis consulter un médecin.

Stockage des tirages papier

• Les tirages qui doivent être conservés pendant une période relativement longue seront stockés à l'abri de la lumière afin d'éviter que l'impression ne disparaisse.
• Les adhésifs qui contiennent des solvants (par exemple la colle en aérosol) sont susceptibles de dissoudre le toner appliqué sur les tirages papier.
• Les tirages couleurs représentent une couche de toner plus épaisse que sur les tirages noir et blanc normaux. Par conséquent, lorsque l'on plie un tirage couleur, il se peut que le toner se décolle à l'endroit du pli.

3 Avant d'utiliser l'imprimante

3.1 Les composants et leurs fonctions

No.	Nom de la pièce	Description
1	Imprimante	Imprime les données d'impression transmises par le contrôleur d'imprimante Désigné dans ce manuel sous le terme imprimante.
2	Contrôleur d'imprimante CN3102e	Pour plus de détails, voir le manuel de l'utilisateur du contrôleur d'imprimante. • Ce composant n'apparait pas sur l'illustration car il est implanté au dos de l'imprimante. Désigné dans ce manuel sous le terme contrôleur d'imprimante.
3	Meuble copie CD-2M (en option)	L'imprimante peut être installée sur le meuble copie. En plaçant l'imprimante sur le meuble copie, puis l'ensemble sur le solplatz que sur une table de travail, cela permet de laisser libre la surface de travail. Désigné dans ce manuel sous le terme meuble copie
4	Magasin grande capacité PF-121 (en option)	Equipé d'un magasin de papier pouvant contenir 2500 feuilles de papier. Désigné dans ce manuel sous le terme magasin grande capacité.
5	Module de finition FN-116 (en option)	Assure la finition des tirages en fonction du réglage Finition sélectionné (tri ou agrafage), puis éjecte les pages. • Si le module de finition est installé, l'imprimante doit être placée sur le meuble copie, sur le magasin grande capacité ou par-dessus un magasin papier associé à la table copie.
6	Plateau options JS-100 (en option)	Si le module de finition FN-116 est installé, ce plateau permet d'augmenter le nombre de plateaux de sortie papier.

No.	Nom de la pièce	Description
7	Unité recto-verso AD-14 (en option)	Retourne les feuilles de papier afin de permettre la réalisation automatique de tirages recto-verse. • Si un contrôleur d'imprimante (CN3102e) et l'unité recto-verse sont installés sur l'imprimante, on doit implanter une extension mémoire. Si l'extension mémoire n'est pas installée, il ne sera pas possible de réaliser une impression recto-verse. Désigné dans ce manuel sous le terme unité recto-verse
8	Unité d'introduction papier PF-118 (en option)	Equipé d'un magasin papier qui peut contenir 500 feuilles de papier; on peut installer jusqu'à deux magasins papier. Désigné dans ce manuel sous le terme unité d'introduction papier.
9	Table copie CT-2 (en option)	On peut placer un magasin papier sur la table copie, puis placer l'imprimante dessus. En plaçant l'imprimante sur la table copie, puis l'ensemble sur le sol只不过 que sur une table de travail, cela permet de laisser libre la surface de travail. Désignée dans ce manuel sous le terme table copie
10	Module de finition FN-8 (en option)	Assure la finition des tirages en fonction du réglage Finition sélectionné (tri, agrafage, perforation ou reliure), puis ejecte les pages • La fonction perforation n'est disponible que si le Kit de perforation PK-4 (en option) est installé sur le module de finition FN-8. Si le module de finition est installé, l'imprimante doit être installée sur le meuble copie, sur le magasin grande capacité ou par-dessus le magasin papier associé à la table copie.
11	Kit de perforation PK-4 (en option)*	Installé sur le module de finition FN-8, il permet d'utiliser la fonction de perforation.
12	Mémoire M256-2(E.-U., Canada : de série, autres pays : en option)	Augmente la mémoire de l'imprimante à 512 Mo (256 Mo de mémoire standard + 256 Mo de mémoire supplémentaire)L'extension de la mémoire permit d'augmenter le nombre de pages qui pourrait être conservées en mémoire. (Veuillez vous reporter au tableau supplémentaire 1.)Désigné dans ce manuel sous le terme mémoire.

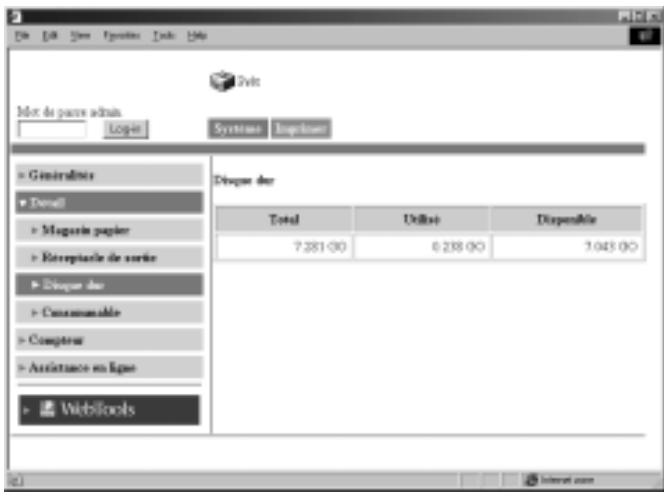

13	Disque dur HDD-5 (en option)*	Permet de stocker un plus grand nombre de pages (Veuillez vous reporter au tableau supplémentaire 1.)En outre, l'installation du disque dur HDD-5 et de la mémoire en option permit d'utiliser la fonction "Répartition".Désigné dans ce manuel sous le terme disque dur.

• Les options internes ne sont pas représentées.

Tableau supplémentaire 1

Configuration standard		Avec extension mémoire installée		Avec extension mémoire et disque dur installés
Couleur	Noir & blanc	Couleur	Noir & blanc	Couleur	Noir & blanc
70 feuilles	264 feuilles	235 feuilles	400 feuilles	maximum 2000 feuilles

3.2 Nomenclature et fonctions

Vue externe

No.	Nom de la pièce	Description
1	Porte droite	Ouvrir pour dégager les serrages papier (Voir p. 5-19 et p. 5-23.)

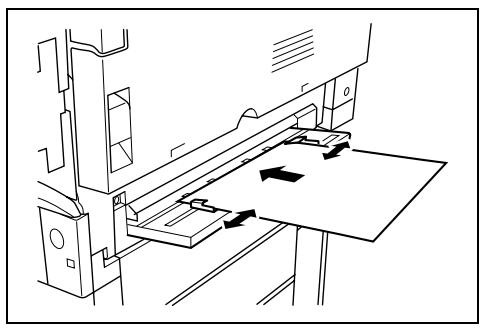

2	Plateau d'introduction manuelle	Sert à l'introduction manuelle du papier.L'introduction se fait une feuille à la fois.II est possible de charger du papier spécifique (Voir p. 4-17.)
3	Interrupteur général	Permet d'allumer et d'éteindre l'imprimante(Voirp. 3-15.)
4	Porte inférieure droite	Ouvrir pour dégager les serrages papier (Voir p. 5-21.)
5	2ème magasin	Contient jusqu'à 500 feuilles de papier.II est possible de régler librement le format du papier.(Voir p. 4-14.)
6	1er magasin	Peut contenir 250 feuilles de papierII est possible de régler librement le format du papier.II est possible de charger du papier spécifique.(Voir p. 4-7.)
7	Porte frontale	Ouvrir pour replacer la cartouche de toner. (Voir p. 5-5)
8	Réceptacle de sortie	Reçoit les tirages éjectés, face imprimée orientée vers le bas
9	Panneau de commande de l'imprimante	Affiche l'état courant de l'imprimante (Voir p. 3-10.)

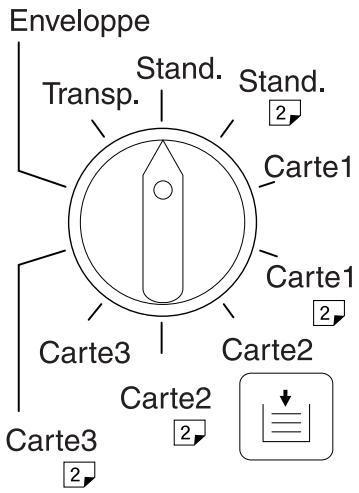

10	Molette de sélection de type de support (média)	Permet de spécifique le type de papier chargé dans le 1er magasin (Voir p. 4-11.)
11	Témoin manque de papier 1er magasin	Indique la quantité de papier qui reste.Clignotant : Indique qu'il reste peu de papierAllumé : Indique qu'il n'y a plus de papierRecharger en papier.
12	Témoin manque de papier 2ème magasin
13	Porte gauche	A ouvrir pour permettre le dépannage de l'imprimante
14	Prise d'alimentation imprimante	Utilisée pour connecter le cable d'alimentation de l'imprimante.
15	Connecteur du module de finition	Utilisé pour connecter le cordon de raccordement du module de finition.

Vue interne

No.	Nom de la pièce	Description
1	Porte supérieure droite	Ouvrir pour remplaçer l'unité de fixation ou retirer des serrages (Voir p. 5-25.)
2	Instrument de nettoyage des LED	Sert à nettoyer la surface de l'unité LED, par exemple lors du remplacement de la courroie de transfert de l'unité image.
3	Étrier de dépose de l'unité image	Utilisé pour enlever l'unité image

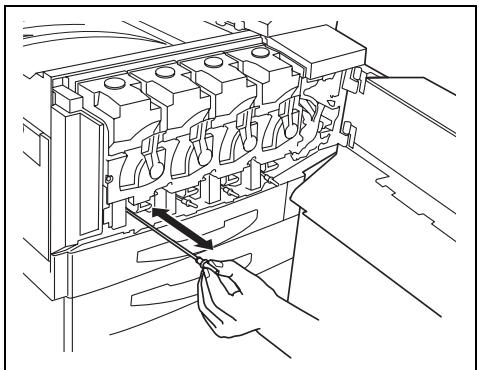

4	Outil de nettoyage du fil de charge	Permet de nettoyer le fil de charge électrostatique, par exemple lorsque l'imprimante produit des tirages non satisfaisants.
5	Levier de déverrouillage de l'unité image	Utilisé pour installer et replacer l'unité image
6	Compartiments pour cartouches de toner	Contiennent une cartouche de toner pour chaque couleur

Consommables et pieces détachées

No.	Nom de la pièce	Description
1	Cartouche de toner	Il y a quatre cartouches de toner : cyan (C), magenta (M), jaune (J) et noir (N). La combinaison des quatre toners permet d'obtenir des images en quadrichromie.
2	Unité image	Génére l'image imprimée

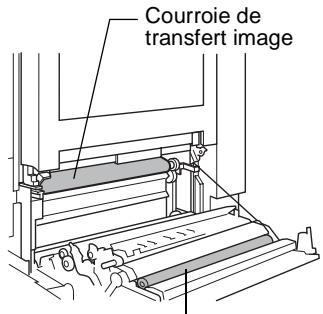

3	Courroie de transfert de l'unité image	Appose sur la courroie de transfert chacune des couleurs individuelles de l'image généraee par l'unité image pour créé une image couleur
4	Rouseau de transfert unité image	Transfère sur papier une image couleur généraee par la courroie de transfert de l'unité image
5	Flacon de récepération toner	Récepère le toner usage
6	Unité de fixation	Fixe le toner transféré sur le papier
7	Filtre ozone	Recueil l'ozone produit dans l'imprimante
8	Filtre	Recueilla poussière de toner produit dans l'imprimante.
9	Instrument de nettoyage des LED	Sert à nettoyer la surface de l'unité LED, par exemple lors du remplacement de la courroie de transfert de l'unité image.
10	Récupérateur de poussière	Recueilla poussière de toner produit dans l'imprimante.

Options

Unité recto-verse (AD-14)
Unité d'introduction de papier (PF-118)

No.	Nom de la pièce	Description
1	Porte de l'unité recto-verse	Ouvrir pour.Remédier à un serrage à l'intérieur de l'unité recto-verse.

Module de finition FN-8

No.	Nom de la pièce	Description
2	3ème magasin	Contient jusqu'à 500 feuilles de papier.On peut installer jusqu'à deux magasins.II est possible de régler librement le format du papier.(Voir p. 4-14)
3	4ème magasin

No.	Nom de la pièce	Description
4	Plateau inférieur de sortie papier (plateau pour papier relié)	Recueille les tirages qui ont été reliés

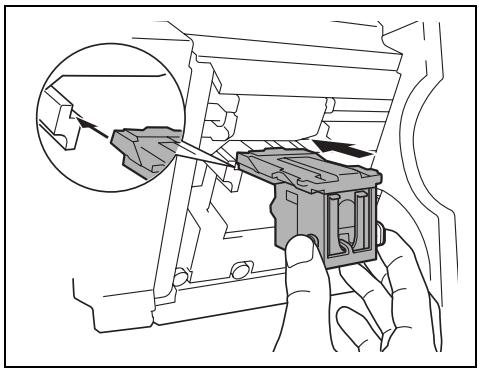

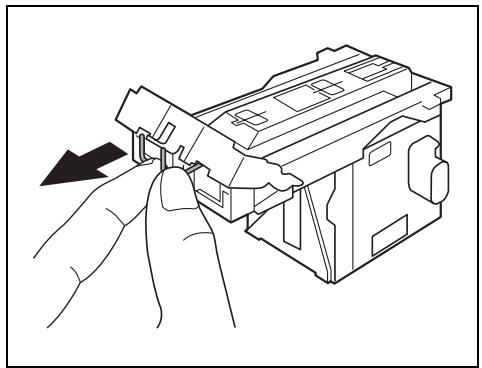

5	Porte frontale	Ouvrir pour remplaçer une cartouche d'agrafes
6	Plateau de sortie papier (plateau élevateur)	Collecte les tirages papier
7	Porte supérieure	Ouvrir pour.Remédier à un serrage à l'intérieur du module de finition
8	Guide papier	Ouvrir pour.Remédier à un serrage à l'intérieur du module de finition
9	Guide de transport	Ouvrir pour.Remédier à un serrage à l'intérieur du module de finition
10	Capot de l'unité de transport horizontal	Ouvrir pour.Remédier à un serrage à l'intérieur du module de finition

Magasin grande capacité (PF-121)

No.	Nom de la pièce	Description
11	3ème magasin	Contient jusqu'à 2 500 feuilles de papier (Voir p. 4-16)

Module de finition FN-116

No.	Nom de la pièce	Description
12	Porte frontale (FN4)	Ouvrir pour remédier à un serrage à l'intérieur du module de finition
13	Plateau secondaire de sortie papier (plateau surélevé)	Collecte les tirages qui ont été triés
14	Plateau primaire de sortie papier (plateau non-tri)	Collecte les tirages qui ne sont pas triés (réalisés avec le réglage “Non-Tri”)
15	Couvercle supérieur (FN1)	Ouvrir pour remédier à un serrage à l'intérieur du module de finition
17	Capot de l'unité de transport horizontal	Ouvrir pour remédier à un serrage à l'intérieur du module de finition

Plateau options (JS-100)

No.	Nom de la pièce	Description
16	Plateau options (en option)	Recueille les tirages

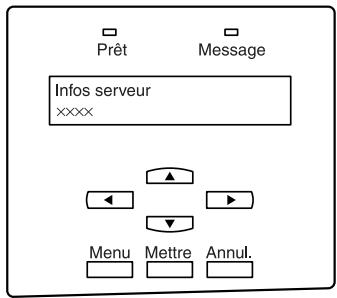

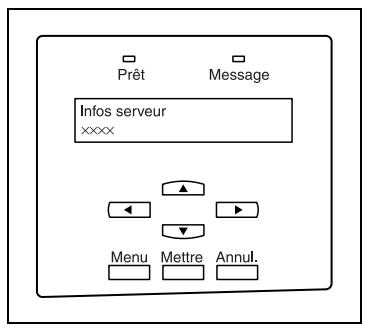

3.3 Nomenclature du panneau de commande de l'imprimante et fonctions

Nomenclature du panneau de commande de l'imprimante et fonctions

No.	Nom de la pièce	Description
1	Voyant Prét	• Eteint quand le contrôleur d'imprimante est étêt ou en cours de démarriage. • S'allume en vert pour indiquer que l'imprimante est préte. • Clignote en vert quand le contrôleur d'imprimante passée en Proceseur Image Trame (RIP), en tâche d'impression ou en communication avec un utilitaire réseau (comme par exemple, Command Workstation)
2	Afficheur des messages	• Affiche des informations relatives à l'état en cours
3	Touches Haut/Bas	• Touche Haut : Revient à l'options ou au réglage précédent lorsqu'elle est activée pendant l'affichage d'un menu; revient au caractère précédent lors de la saisie d'un texte • Touche Bas : Revient à l'options ou au réglage précédent lorsqu'elle est activée pendant l'affichage d'un menu; revient au caractère précédent lors de la saisie d'un texte
4	Touches Droite/Gauche	• Touche Droite : Fait avancer le curseur jusqu'à la position suivante de saisie vers la droite. • Touche Gauche : Efface le daractère situé à gauche du curseur lors de la saisie de texte.
5	Touche Menu	• Affiche le menu Fonctions; revient au menu une fois qu'une option a été Sélectionnée
6	Touche Mettre	• Active l'options qui vient d'être sélectionnée et le cas échéant passer au menu suivant • Si le message "Annuler Travail" apparait sur l'écran d'affichage, appuyez sur la touche [Mettre] pour annuler le travail.
7	Touche Annuler	• Quitte le mode de configuration et repasse en affichage Info
8	Voyant Message	• S'allume en rouge pour indiquer qu'une erreur de communication de plus de 30 secondes s'est produit entre le contrôleur d'imprimante et l'imprimante. • Clignote en rouge en présence d'une alarme ou d'une erreur qui empêche la réalisation de l'impression.

3.4 Sélectionner la fonction voulue

Pour pouvoirCHOISIR des fonctions, on doit selectionner le menu [Fonctions].

Les fonctions suivantes peuvent être choisis dans le menu [Fonctions] du panneau de commande de l'imprimante.

Pour selectionner une fonction

1 Vérifiez que l'indication "Infos serveur XXXX" apparait sur l'afficheur, puis appuyez sur la touche [Menu] du panneau de commande de l'imprimante.

Remarque

"XXXX" indique le nom spécifique au moment de la configuration du contrôleur. (Pour plus de détails, veuillez vous reporter au manuel du contrôleur d'imprimante.)

2 Appuyez sur ou jusqu'à ce que la fonction désirée soit sélectionnée, puis appuyez sur la touche [Mettre].

Menu [Fonctions]	Sous-menu
Imprimer pages	Page de test Configuration Journal des tâches Menu Nunanciers Liste des polices PS Liste des polices PCL Journal Email* Compteur total Statut de l'unité) * Apparaît si les services de courrier électronique sont activités dans "Service Setup".
Arrêté impression
Cont impression
Arrêté	Redémarrer serveurArrêté systèmeRedémarrer système
Configurer	Cette commande permet de passer dans le mode Configuration du contrôleur d'imprimante. (Pour plus de détails, veuillez vous reporter au manuel livré avec le contrôleur d'imprimante.)
Diagnostique	Cette commande permet de lancer la fonction Diagnostics. (Pour plus de détails, veuillez vous reporter au manuel livré avec le contrôleur d'imprimante.)
Calibrage	Cette commande permet de réaliser l'étalonnage de l'appareil. (Pour plus de détails, veuillez vous reporter au manuel livré avec le contrôleur d'imprimante.)
Configuration moteur	Tray 1Papier spécialRéceptacle de sortieTri croiséMode Faible consommationMode veilleEffacer le compteurMotif de tramage

Éléments du menu Configuration moteur

Éléments	Sélection
Tray 1	Cette fonction sert à spécifique le format du papier chargé dans le magasin 1.
Papier spécial	Cette fonction sert à spécifique que le papier chargeé dans les magasins 2, 3 ou 4, est du papier spécial. Si la sélection Papier spécial est spécifique pour tout magasin, le papier ne sera pas automatiquement selectionné par le réglage "Papier Auto" ou par l'impression recto-verse.
Réceptacle de sortie	Cette fonction permet de selectionner le réceptacle de sortie prioritaire. Cette fonction ne peut être exploiterée que si le Module de finition (FN-116) est installé.
Tri croisé	Cette fonction permet de spécifique si les tirages seront ou non triés de manière croisée si par ailleurs les conditions nécessaires sont remplies en mode "Tri".
Mode Faible consommation	Cette fonction sert à activer ou désactiver le Mode économique d'énergie. Si ce mode est régle sur "Oui", sélectionnez la durée après laquelle l'imprimante passera automatiquement en Mode économique d'énergie à l'issue de la的最后一 issue opération.
Mode veille	Cette fonction sert à activer ou désactiver le Mode Veille. Si ce mode est régle sur "Oui", sélectionnez la durée après laquelle l'imprimante passera automatiquement en Mode Veille à l'issue de la的最后一 issue opération.
Effacer le compteur	Cette fonction permit de remettre à "0" le compteur de durée de vie des composants.
Motif de tramage	Cette fonction sert à selectionner le type de motif écran voulu.

Pour selectionner les éléments Configuration moteur

Par exemple : Mode Faible consommation

1 Sélectionnez "Configuration moteur" et appuyez sur la touche [Mettre].

2 "Connexion mode Admin" (écran d'identification à l'intention du technicien SAV pour passer en mode Paramétrage) s'affiche.

Selectionnez "No" et appuyez sur la touche [Metre].

3 Appuyez sur la flèche ▲ ou ▼ jusqu'à ce que l'indication "Mode Faible consommation" s'affiche et appuyez sur la touche [Mettre].

4 Sélectionnez "Oui" ou "Non" à l'aide de la touche ▲ ou▼ et appuyez sur la touche [Mettre].

5 Si "Oui" est sélectionné, spécifie la période à l'issue de laquelle l'imprimante passera automatiquement en Mode Faible consommation.

6 Appuyez sur la touche [Mettre].

3.5 Allumer et éteindre l'imprimante

Pour allumer l'imprimante

1 Placez l'interrupteur de I'imprimante en position "I".

2 Placez l'interrupteur du contrôleur d'imprimante en position "I".

Dès que le contrôleur d'imprimante est allumé, il s'initialise. Une fois que le contrôleur d'imprimante a terminé son cycle de préchauffage, le voyant Prêt. s'allume en vert et l'indication "Infos serveur XXXX" apparait sur l'afficheur.

Toutefois, un travail d'impression ne pourrait avoir lieu avant la fin du cycle de chauffage (environ 5 minutes à température ambiente normale (68^ / 20^) ).

Pour eteindre l'imprimante

Remarque

Si l'imprimante est eteint autrement que selon la procedure decrite a la rubrique "Pour eteindre I'imprimante", celui-ci risque d'être endommagé.

1 Vérifiez que l'indication "Infos serveur XXXX" apparait sur l'afficheur, puis appuyez sur la touche [Menu] du panneau de commande de l'imprimante.

2 Appuyez sur la touche ou jusqu'à ce que l'indication "Fonctions Arrête" s'affiche, puis appuyez sur la touche [Mettre].

3 Appuyez une fois sur pour afficher "Arreter système", puis appuyez sur la touche [Mettre] pour initier l'extinction du système.

4 Lorsque le système est mis à l'arrêt, la mention "Vous pouvez arrêter le système" s'affiche.

5 Placez l'interrupteur du contrôle d'imprimante en position "O" pour eteindre ce dernier.
6 Placez l'interrupteur de l'imprimante en position "O" pour eteindre ce dernier.

Remarque

Ne pas eteindre l'imprimante pendant une opération d'impression, cela pourrait provoquer un serrage papier. Assurez-vous que toutes les opérations d'impression sont terminées avant d'eteindre l'imprimante.

Remarque

Si I'imprimante n'est pas utilisé pendant un moment, elle passé automatiquement en mode Faible consommation.

L'imprimante se remettra automatiquement en cycle de préchauffage des qu'elle recevra une tâche d'impression, ou si l'une des portes est ouverte puis reférmée.

3.6 Compteur total

On ne peut imprimer les compteurs totals que selon la procédure ci-dessous.

Pour imprimer le compteur total

1 Vérifiez que l'indication "Infos serveur XXXX" apparait sur l'afficheur, puis appuyez sur la touche [Menu] du panneau de commande de l'imprimante.

2 Appuyez sur la touche ou jusqu'à ce que l'indication "Fonctions Imprimer pages" s'affiche, puis appuyez sur la touche [Mettre].

3 Appuyez sur la touche ou jusqu'à ce que l'indication "Fonctions Total du compteur" s'affiche, puis appuyez sur la touche [Mettre].

4 Les valeurs du compteur sont imprimées. (Se reporter à la page 4-7 Chargement du papier.)

3.7 Statut de l'unité

Le compteur de longévité des unités peut être imprimé selon la procédure cédessous.

1 Vérifiez que l'indication "Infos serveur XXXX" apparait sur l'afficheur, puis appuyez sur la touche [Menu] du panneau de commande de l'imprimante.

2 Appuyez sur la touche ou jusqu'à ce que l'indication "Fonctions Imprimer pages" s'affiche, puis appuyez sur la touche [Mettre].

3 Appuyez sur la touche ou jusqu'à ce que l'indication "Fonctions Statut de l'unité" s'affiche, puis appuyez sur la touche [Mettre].

4 Les valeurs du compteur sont imprimées. (Se reporter à la page 4-7 Chargement du papier.)

4 Chargement du papier

4.1 Caracteristiques papier

Utilisez du papier conforme aux caractéristiques suivantes.

Types de papier

Type de papier	Papier ordinaire	Papier épais 1	Papier épais 2	Papier épais 3
Grammage (en livres)	17 lbs. à 24 lbs.	24-1/4 lbs. à 40 lbs.	40-1/4 lbs. à 55-1/2 lbs.	55-3/4 lbs. à 68 lbs.
Poids (g/m2)	(64 g/m2 à 90 g/m2)	(91 g/m2 à 150 g/m2)	(151 g/m2 à 209 g/m2)	(210 g/m2 à 256 g/m2)
Source Papier, etc.
Plateau d'introduction manuelle	○	○	○	○
1er magasin	○	○	○	○
2ème magasin	○	—	—	—
Unité d'introduction de papier*1	○	—	—	—
Magasin grande capacité*1	○	—	—	—

Type de papier :Source Papier, etc.	Transparencies de rétroprojection C	Cartes postales	Enveloppes	Feuilles d'étiquettes
Plateau d'introduction manuelle	○	○	○	○
1er magasin	○	○	○	○
2ème magasin	—	—	—	—
Unité d'introduction de papier*1	—	—	—	—
Magasin grande capacité*1	—	—	—	—

Formats papier

Papier spécial :

Source Papier	Largeur papier	Longueur papier
Plateau d'introduction manuelle	3-9/16 pouces à 12-1/4 pouces.(90 mm à 311 mm)	5-1/2 pouces à18 pouces.(140 mm à 457 mm)
1er magasin
2ème magasin	—	—
Unité d'introduction de papier*1
Magasin grande capacité*1	—	—

Papier ordinaire :

Format papier Source Papier, etc.	12,25 × 18 L (A3 + L)	Ledger L (11" × 17" L) (A3 L)	11 × 14 L (B4 L)	Legal L (A4 L)
Plateau d'introduction manuelle	○	○	○	○
1er magasin	○	○	○	○
2ème magasin	—	○	○	○
Unité d'introduction de papier*1	—	○	○	○
Magasin grande capacité*1	—	—	—	—

Format papier Source Papier, etc.	Letter C (A4 C)	Letter L (B5 L)	Facture C (5,5" × 8.5" C) (B5 C)	Facture L (5,5" × 8.5" L) (A5 L)
Plateau d'introduction manuelle	○	○	○	○
1er magasin	○	○	○	○
2ème magasin	○	○	○	○
Unité d'introduction de papier*1	○	○	○	—
Magasin grande capacité*1	○	—	○*2	—
Format papier Source Papier, etc.	Executive C (A5 C)	Executive L	FLS. L (8" × 13" L) (B6 L)	4 × 6 L Papier épais (Carte A6 Papier épais)
Plateau d'introduction manuelle	○	○	○	○
1er magasin	○	○	○	○
2ème magasin	○	○	○	—
Unité d'introduction de papier*1	—	—	—	—
Magasin grande capacité*1	—	—	—	—

Capacité de papier

Type de papier Source Papier, etc.	Papier ordinaire	Papier épais 1	Papier épais 2	Papier épais 3
Plateau d'introduction manuelle	1 feuille	1 feuille	1 feuille	1 feuille
1er magasin	250 feuilles	20 feuilles	20 feuilles	20 feuilles
2ème magasin	500 feuilles	—	—	—
Unité d'introduction de papier*1	500 feuilles	—	—	—
Magasin grande capacité*1	2500 feuilles	—	—	—

Type de papier Source Papier, etc.	Transparents de rétroprojection	Cartes postales	Enveloppes	Feuilles d'étiquettes
Plateau d'introduction manuelle	1 feuille	1 feuille	1 feuille	1 feuille
1er magasin	20 feuilles	20 feuilles	20 feuilles	20 feuilles
2ème magasin	—	—	—	—
Unité d'introduction de papier*1	—	—	—	—
Magasin grande capacité*1	—	—	—	—

1 L'unité d'introduction papier et le magasin grande capacité sont en option.
2 Le format papier devrait être modifié par le technicien agrée de votre SAV.

Remarque

Les types de papier suivants ne doivent pas etre utilisés, car une mauvaise qualite d'impression, un serrage papier ou un endommagement du copieur pourrait se produire.

Les transparents de rétroprojection qui ont déjà été introduits dans l'imprimante (meme si le transparent est toujours vierge)

Papier imprimé sur imprimante thermo-conductrice ou à jet d'encre

Papier extrémement épais ou extrémement fin

Papier plié, gondolé, froissé ou déchiré

Papier qui est resté déballé pendant une période relativement longue

Papier humide

Papier perforé ou poinconné

Papier extrémement lisse, extrémement rugueux, ou inégal

Papier traité, comme du papier carbone, papier thermo-sensible ou mano-sensible

Papier torsadé ou gaufré

Papier de formats divers

Papier hors norme (non rectangulaire)

Papier qui comporte de la collé, des agrafes ou des trombones

Papierétiqueté

Papier accolle de rubans, crochets, boutons, etc.

4.2 Zone d'impression

Tout ce qui se trouve dans la zone indiquée ci-dessous n'est pas imprimé.

• Une marge de 0,2 po (5 mm) sur le bord d'attaque de la feuille (A)
• Une marge de 0,2 po (5 mm) sur le bord de fuite de la feuille (B)
• Une marge de 0,2 po (5 mm) sur les 2 côtés opposés de la feuille (C).

Sens sortie papier

A:0,2 po (5 mm)
B:0,2 po (5 mm)
C:0,2 po (5 mm)

4.3 Stockage du papier

Prendre les précautions suivantes pour le stockage du papier.

• Stocker le papier dans un endroit qui répond aux conditions suivantes :

O Pas d'exposition directe a la luziere du soleil
O Pas d'exposition a une flamme
O Pas d'exposition aune humidite excessive
O Pas d'exposition à la poussière

• Les raméttes de papier qui sont ouvertes devraient être rangées dans un sac en plastique, dans un endroit obscur et frais.
• Gardez le papier hors de la portée des enfants.

4.4 Sélection automatique de la source papier

Si, pendant la réalisation d'un travail d'impression, le magasin sélectionné n'a plus de papier, et qu'un autre magasin contient du papier répondant aux conditions ci-après, le deuxième magasin est automatiquement sélectionné afin que le travail d'impression puisse se poursuivre. Si le magasin grande capacité en option est installé, il est possible d'imprimer en continu jusqu'à 3250 tirages (sur papier de format Letter C ou A4 C).

Cette fonction est d'une grande commodité lorsque l'on effectue une grande quantité de tirages en continu.

Conditions de selection automatique

Le papier doit etre de meme format.
Le papier doit etre de meme type.
Le papier doit etre dans la meme orientation.

Lorsque vous désirez effectuer une grande quantité de tirages en continu, chargez tous les magasins avec du papier répondant aux conditions ci-dessus.

Ordre de selection d'un magasin papier différent

Lorsque l'on désits un magasin papier différent, la sélection se fait dans la liste et l'ordre suivants.

Première priorite : Magasin 2

Deuxieme priorite : Magasin 3

Troisième priorité : Magasin 4

Quatrième priorité : Magasin 1

4.5 Chargement du papier

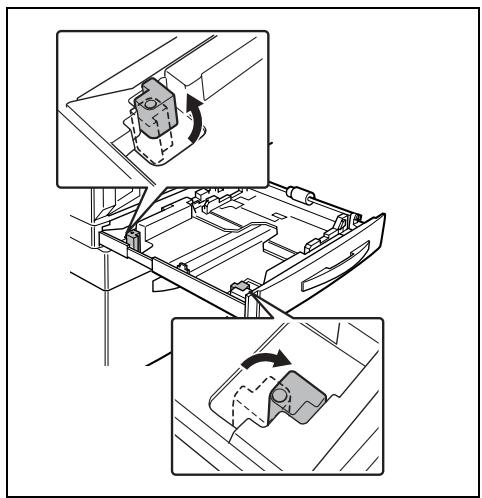

Chargement du papier dans le 1er magasin

1 Tirez le magasin papier du 1er magasin.
2 Abaissez la plaque guide documents jusqu'à ce qu'elle severrouille.

Remarque

Veillez à ce que les mains ne soient pas en contact avec le rouleau prise papier.

3 Faites glisser les guides latéraux au format du papier à charger.

Remarque

Dans le cas de papier à format non standard, charger d'abord le papier, puis caler le papier chargé avec les guides latéraux.

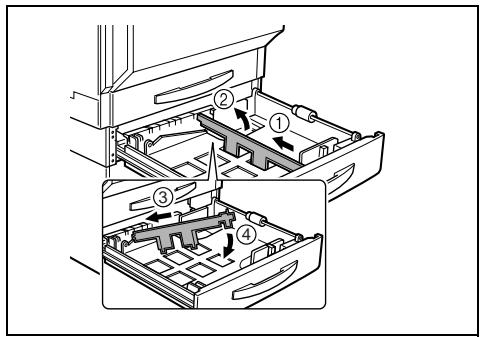

4 Pour le papier 12,25 × 18 (A3+) ajustez les guides du bord de fuite comme indiqué sur l'illustration.

5 Chargez la pile de papier dans le magasin, face à imprimer orientée vers le haut (c'est la face orientée vers le haut lorsque l'on ouvre la ramette).
6 Lorsque l'on effectue des tirages recto- verso manuels, il convient de charger le papier de manière à ce que la seconde face (face vierge) soit orientée vers le haut.

Remarque

Si le papier est gondolé, applatissez-le avant de le charger dans le magasin.

Ne pas empiler de papier au delà du repère mark.

Ne pas charger plus de 21 feuilles de papier spécial.

Avant de charger des enveloppes, appuyez sur la liasse afin d'en chasser tout l'air qu'elle contiennent et assurez-vous que les pris des rabats sont fermement maintainus, sinon les enveloppes pourraient se froisser ou cela pourrait entraîner un serrage papier.

Pour rajouter du papier, enlevez d'abord le papier restant dans le magasin, y adjoindre le nouveau papier, puis bien aligner le papier dans la pile nouvellement constituée avant de la charger dans le magasin. Nous recommendons de ne réapprovisionner le magasin que lorsque la totalité du papier qu'il contient a été utilisé, faute de quoi un serrage papier pourrait se produit.

Conseil

Pour charger des cartes 4× 6L (A6) positionnez-les en plaant le cote le plus court comme bord d'attaque, comme indiqué sur l'illustration.

Remarque

Ne pas charger les cartes 4× 6L (A6) dans le sens transversal comme sur l'illustration.

onseil

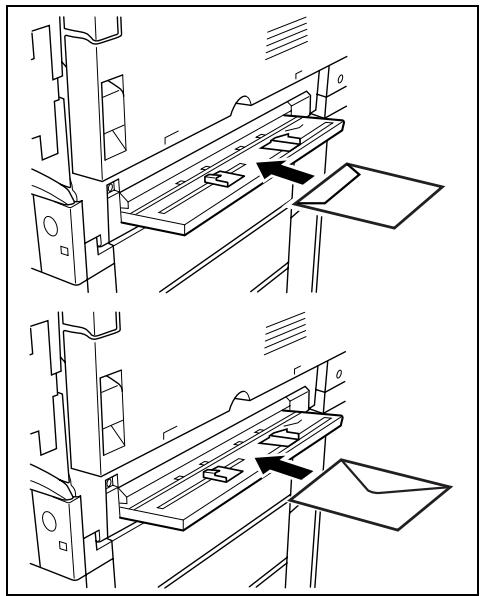

Après avoir chargé les enveloppées en appuyant sur la liasse afin d'en chasser tout l'air qu'elle contiennent et vous être assure que les pris des rabats sont fermement maintainus, placez les enveloppées côté court comme bord d'attaque et la face à imprimer orientée vers le haut, comme sur l'illustration.

Remarque

Ne pas charger les enveloppés dans le sens transversal comme sur l'illustration.

··

Conseil

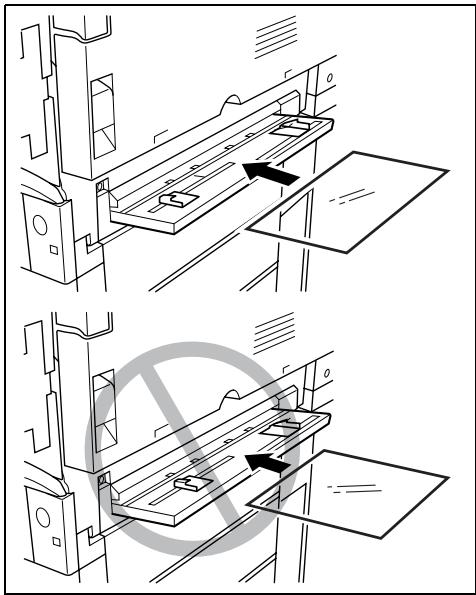

Pour charger des
transparents,positionnez-les
en plaant le cote le plus long
como bord d'attaque,
como indiqued sur
l'illustration.

Remarque

Ne pas charger les
transparents dans le sens
longitudinal.

7 Si I'on a charge du papier d'un format non standard, faites couilisser les guides lateraux contre les bords de la pile de papier.
8 Fermez le magasin de papier.

9 Faites tourner la molette de sélection de type de support (média) jusqu'au réglage correspondant au type de papier chargé.

Sélection	Type de papier	Notes
Standard	Papier ordinaire
Standard 2	Seconde face d'un tirage recto- verso sur papier ordinaire	Pour l'impression manuelle recto- verso
Carte 1	Papier épais 1
Carte 1 2	Seconde face d'un tirage recto- verso sur papier épais 1	Pour l'impression manuelle recto- verso
Carte 2	Papier épais 2
Carte 2 2	Seconde face d'un tirage recto- verso sur papier épais 2	Pour l'impression manuelle recto- verso
Carte 3	Papier épais 3
Carte 3 2	Seconde face d'un tirage recto- verso sur papier épais 3	Pour l'impression manuelle recto- verso
Enveloppe	Envelopppes
Transparent	Transparencies de rétroprojection

Conseil

Si vous chargez des cartes postales, réglez la molette de seLECTION de type de papier sur "Carte 2".

Si vous chargez des planches d'étiquettes, réglez la molette de sélection de type de papier sur "Carte 1".

Régler le format de papier pour le 1er magasin

1 Vérifiez que l'indication "Infos serveur XXXX" apparait sur l'afficheur, puis appuyez sur la touche [Menu] du panneau de commande de l'imprimante.

2 Appuyez sur la touche ou jusqu'à ce que l'indication "Configuration moteur" s'affiche, puis appuyez sur la touche [Mettre].

3 "Connexion mode Admin" (écran d'identification à l'intention du technicien SAV pour passer en mode Paramétrage) s'affiche. Sélectionnez "Non" et appuyez sur la touche [Mettre].

4 Vérifiez que l'indication "Tray 1" apparait sur l'afficheur et appuyez sur la touche [Mettre].

5 Appuyez sur la touche ou et selectionnez Auto, Pouces, ou Metrique puis appuyez sur la touche [Metre].

6 Appuyez sur la touche ou jusqu'à ce que le format de papier voulu s'affiche, puis appuyez sur la touche [Mettre].

Chargement du papier dans le 2ème magasin ou dans une unité d'introduction papier

1 Ouvrez le magasin de papier.
2 Abaissez la plaque guide documents jusqu'à ce qu'elle severrouille.

Remarque

Veillez à ce que les mains ne soient pas en contact avec le rouleau prise papier.

3 Enlevez le guide du bord de fuite, puis réinstallé-le au format du papier à charger.

4 Faites glisser les guides latéraux au format du papier à charger.

5 Chargez la pile de papier dans le magasin, face à imprimer orientée vers le haut (c'est la face orientée vers le haut lorsque l'on ouvre la ramette).

Remarque

Si le papier est gondolé,
applisseez-le avant de le
charger dans le magasin.

Ne pas empiler de papier au dela du repere mark.

Il n'est pas possible d'introduire du papier autre que du papier ordinaire à partir du 2ème magasin ou des unités d'introduction papier en option. Si vous désirez effectuer des tirages sur du papier autre que du papier ordinaire, introduisez le papier à l'aide du plateau d'introduction manuelle ou du 1er magasin.

Pour rajouter du papier, enlevez d'abord le papier restant dans le magasin, y adjoindre le nouveau papier, puis bien aligner le papier dans la pile nouvellement constituée avant de la charger dans le magasin. Si le papier n'est pas correctement aligné, un serrage papier risque de se produit. Il est recommandé de replir les magasins seulement après utilisation complète du papier chargeé.

6 Fermez le magasin de papier.

Chargement du papier dans le magasin grande capacité

1 Ouvrez le magasin papier.
2 Chargez la pile de papier dans le côté droit du magasin, côté face vers le bas.

Remarque

Si le papier est gondole,

applissee- le avant de le charger dans le magasin.

Ne pas empiler de papier au dela du repere mark.

Il n'est pas possible d'introduire du papier autre que du papier ordinaire à partir du magasin grande capacité. Si vous désirez effectuer des tirages sur du papier autre que du papier ordinaire, introduisez le papier à l'aide du plateau d'introduction manuelle ou du 1er magasin.

Le guide papier installé dans le magasin grande capacité est prévu pour du papier au format Letter C (A4 C). Si vous voulez utiliser du papier de format B5 C, consultez votre technicien SAV (ne concerne que les pays utilisant le système métrique).

Pour rajouter du papier, enlevez d'abord le papier restant dans le magasin, y adjoindre le nouveau papier, puis bien aligner le papier dans la pile nouvellement constituée avant de la charger dans le magasin. Nous recommendons de ne réapprovisionner le magasin que lorsque la totalité du papier qu'il contient a été utilisé, faute de quoi, un serrage papier pourrait se produit.

3 Chargez la pile de papier dans le côté gauche du magasin, côté face vers le bas.

4 Fermez le magasin de papier.

Chargement du papier dans le plateau d'introduction manuelle

Vous pouvez introduire manuellement du papier dans le plateau d'introduction manuelle si vous souhaitez effectuer un tirage sur du papier non charge dans un magasin ou sur du papier spécial.

1 Ouvrez le plateau d'introduction manuelle.
2 Préparez une feuille de papier.

3 Chargez la feuille de papier dans le plateau d'introduction manuelle, face à imprimer orientée vers le bas (c'est la face orientée vers le haut lorsque l'on ouvre la ramette).

Lorsque you realisez des tirages manuels recto- verso, inserez le papier dans le plateau d'introduction manuelle de manière à ce que la seconde face (face vierge) soit orientee vers le bas.
L'impression se fera sur la face orientée vers le bas lorsque le papier est inséré dans le plateau d'introduction manuelle.

Conseil

Pour charger des cartes 4× 6L (A6) positionnez-les en plaant le cote le plus court comme bord d'attaque, comme indiqué sur l'illustration.

Remarque

Ne pas charger les cartes 4× 6L (A6) dans le sens transversal comme sur l'illustration.

Conseil

Avant de charger des enveloppes, appuyez sur la liasse afin d'en chasser tout l'air qu'elle contiennent et assurez-vous que les pris des rabats sont fermement maintainus, sinon les enveloppes pourraient se froisser ou cela pourrait entraîner un serrage papier. Chargez-les avec le côté le plus court comme bord d'attaque et face à imprimer orientée vers le bas, comme sur l'illustration.

Remarque

Ne pas charger les enveloppés dans le sens transversal comme sur l'illustration

Conseil

Pour charger des
transparents,positionnez-les
en plaant le cote le plus long
como bord d'attaque,
como indiqued sur
l'illustration.

Remarque

Ne pas charger les
transparents dans le sens
longitudinal, comme indiqued sur l'illustration.

4 Réglez les guides papier pour s'adapter au format du papier qui est charge.

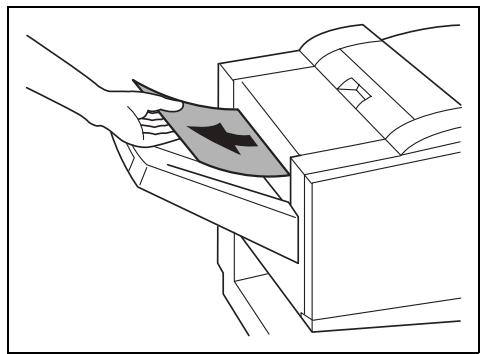

5 Engagez légèrement la feuille aussi loin que possible dans la fente de manière à ce que la feuille soit insérée dans l'imprimante.

Introduire une seule feuille de papier à la fois.

6 L'impression peut commencer.

5 Messages du panneau de commande de l'imprimante

5.1 List des messages

Lorsqu'un message apparait sur l'afficheur de l'imprimante, reportez-vous à la section correspondante pour plus de détails sur le message et la conduite à tener.

Remarque

L'écran du panneau de commande n'affiche que deux lignes à la fois. Pour voir la totalité d'un message supérieur à deux lignes, appuyez sur la touche ↓pour faire apparaitre la ligne suivante.

Message	Cause	Action
Vérifier alimentation de l'unité DT	L'unité DT-105 n'est pas alimentée.	Vérifiez que l'unité DT-105 recoit une alimentation.
Porte ouverte dans xx	La porte indiquée est ouverte.	Appuyez une fois sur la touche ↓ localisez la porte qui est ouverte puis reférer-à-la. · façade p. 3-5, #7 · côte droit p. 3-5, #1 · côte gauche p. 3-5, #13 · unité de fixation p. 3-6, #1 · 2ème magasin p. 3-5, #5 · 3ème magasin p. 3-8, #2 · 4ème magasin p. 3-8, #3 · Magasin grande capacité p. 3-9, #11 · unité recto-verso p. 3-8, #1 · transport horizontal p. 3-8, #10, p. 3-9, #17 · module de finition, façade p. 3-8, #5, p. 3-9, #12 · module de finition, haut p. 3-8, #7, p. 3-9, #15 · Module de finition, plateau 3 p. 3-9, #16 · Module de finition p. 3-8, p. 3-9 Fixez correctement le module finition à l'imprimante.
Charger xx xx dans xx	Le papier de format xx et de type xx n'est pas chargé dans le magasin spécifique.	Chargez du papier de format xx et de type xx dans le magasin spécifique.
Charger xx dans xx	Du papier de format xx n'est pas chargé dans le magasin spécifique.	Chargez du papier de format xx dans le magasin spécifique.
Charger XX transe dans bac 1	Les transparents de rétroprojection de format xx ne sont pas charges dans le 1er magasin.	Chargez les transparents de rétroprojection de format xx dans le 1er magasin.
Charger XX épais 1 dans bac 1	Dupapier épais 1 de format xx n'est pas chargé dans le 1er magasin.	Chargez du papier épais 1 de format xx dans le 1er magasin.
Mode Faible consommation	L'imprimante est passée en Mode Economie d'énergie.	Pour annuler le mode Economie d'énergie, initiez une tâche d'impression, ou bien ouvrez puis reférer une porte.Pour modifier la période à l'issue de laquelle l'imprimante passée en mode Economie d'énergie, voir “Pour sélectionner les éléments Configuration moteur” à la page 3-13.
Problème avec ##/#	Une anomalie s'est produit dans l'imprimante.	Contactez votre technicien SAV et indiquez-lui le code d'erreur.(Voir p. 5-47)
Pas d'agrafes	Il n'y a plus d'agrafes.	Remplacez la cartouche d'agrafes, (Voir p. 5-8)
Pas de toner xxx Appeler le SAV	Il n'y a plus de toner de la couleur indiquée.	Demandez à votre technician SAV de remplacer la cartouche toner de la couleur correspondante.
Pas de toner xxx Veuillez le remplacer.	Il n'y a plus de toner de la couleur indiquée.	Remplacez la cartouche de toner de la couleur indiquée. (Voir p. 5-4)
Bourrage papier dans Jx	Un serrage papier ou un serrage agrafe s'est produit à l'endetroit indiqué.	Retirez le papier ou l'agrafe pour.Remédier au serrage. (Voir p. 5-16)
Résidus perfo.plein.Appeler le SAV	Le récipient des confettis de perforation est plein.	Demandez à votre technician SAV de vider le récipient des confettis de perforation.
Résidus perfo.plein.Veuillez le remplacer.	Le récipient des confettis de perforation est plein.	Veuillez le vider. (Voir p. 5-43)
Code service Cxxxx	Une erreur s'est produit.	Contactez votre technicien SAV et indiquez-lui le code d'erreur.(Voir p. 5-45)
Mode veille	L'imprimante est passée en mode Veille.	Pour annuler le mode Veille, initiez une tâche d'impression, ou bien ouvrez puis reférer une porte.Pour modifier la période à l'issue de laquelle l'imprimante passer en mode Veille, voir “Pour sélectionner les éléments Configuration moteur” à la page 3-13.
Les guides du bac # sont mal installés	Le format du papier chargeé dans le magasin # n'est pas correct.	Chargez du papier de format approprié dans le magasin#.
Pour imprimer, vider le Bac 1	Le plateau supérieur de sortie papier du module de finition est plein.	Enlevez le papier du plateau supérieur de sortie papier.
Pour imprimer, vider le bac élevateur	Le plateau inférieur de sortie papier du module de finition est plein.	Enlevez le papier du plateau inférieur de sortie papier.
Récup. toner plein. Appeler le SAV.	Le flacon de récapération toner est plein.	Demandez à votre technicien SAV de replacer le flacon de récapération toner.
Récup. toner plein. Veuillez replacer.	Le flacon de récapération toner est plein.	Remplacez le flacon de récapération toner.
Récup. Toner presque plein	Le flacon de récapération toner est plein.	Remplacez le flacon de récapération toner dés que possible.
Flacon récup. toner non installé	Le flacon de récapération toner n'est pas fixé.	Installez correctement le flacon de récapération toner.
Toner Xxxx presque vide	Le toner de la couleur signalée est presque épuisé.	Préparez-vous à replacer la cartouche signalée par une cartouche neue.
Unité Xxxx bientôt usé	L'unité indiquée est-Proche de sa fin de vie.	Remplacez l'unité indiquée. (Voir p. 5-46.)
Unité Xxxx absence	L'unité indiquée n'est pas installée.	Installez l'unité indiquée.

5.2 Quand le message "Pas de toner xxx Veuillez le remplacer" s'affiche

Messages et actions

Il n'y a plus de toner de la couleur indiquée. Remplacez la cartouche indiquée par une cartouche neue selon les instructions du contrat d'entretien.

ATTENTION

Faire attention à ne pas renverser de toner à l'intérieur de l'imprimante ou à ne pas en souiller vos mains ou vêtements.

Si les mains sont en contact avec le toner, les laver immédiatement à l'eau et au savon.
En cas de projection de toner dans les yeux, les rincer immédiatement à l'eau puis consulter un médecin.

ATTENTION

Cartouches de toner usages

Pour éviter que la cartouche de toner usagée ne souille les zones environnantes, la conserver dans sa boîte.
Mettre au rebut les cartouches de toner usagées conformément à la réglementation locale.

ADVERTISSEMENT

Manipuler le toner et la cartouche de toner

Ne pas jeter la cartouche de toner ni du toner dans les flammes. Des éclaboussures de toner peuvent cause des brûlures.

Pour remplacer la cartouche de toner

La procédure de remplacement est la même pour les cartouches de toner jaune (J), magenta (M), cyan (C) ou noir (N).

La procédure suivante décrit à titre d'exemple le remplacement de la cartouche de toner jaune.

Remarque

Faites attention car l'emplacement des cartouches des autres couleurs est different.

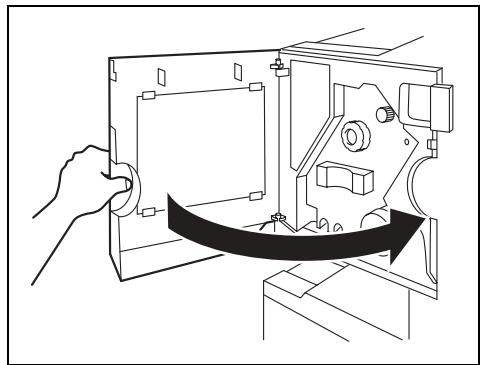

1 Ouvrez la porte frontale, puis tournez dans le sens anti-horaire le levier de la cartouche que vous désirez replacer.

Par exemple : s'il n'y a plus de toner jaune, tournez le levier de la cartouche de la couleur jaune.

2 Retirez la cartouche vide.

Remarque

Pour éviter que la cartouche de toner usageée ne souille les zones environnantes, conservez-la dans sa boîte.

Mettez au rebut les cartouches de toner usagées conformément à la réglementation locale.

3 Préparez la cartouche de toner neue.

Vérifiez que la nouvelle cartouche est bien de la même couleur que le levier.

Remarque

N'installez jamais une cartouche de couleur différente que celle de la cartouche usagée, cette pourrait endommager le copieur.

4 Secouez vigoureusement la nouvelle cartouche.

Remarque

Il est possible que le toner à l'intérieur de la cartouche se soit compacté. Si c'est le cas, avant de l'instructor, secoucez bien la cartouche jusqu'à ce que le toner se soit en grande partie décompacté.

5 Enlevez la bande de protection.

Remarque

Enlevez lentement l'adhésif fixé sur la cartouche de toner. Si l'adhésif est arraché trop vigoureusement, le toner pourrait giclér hors de la cartouche.

6 Positionnéz la cartouche de toner comme indiqué ci-contre, puis insérez-la dans son compartment.

7 Tournez le levier dans le sens horaire.

Remarque

Assurez-vous que le levier est tourné à fond, comme indiqué ci-contre, sinon il serait impossible de refermer la porte frontale.

8 Tirez lentement l'outil de nettoyage du chargeur aussi loin que possible, puis repoussez-le vers l'intérieur autant que possible.

Répétez trois fois cette opération.

9 Insérez solidement chaque outil de nettoyage du chargeur, puis reférer que la porte frontale.

Remarque

S'il n'est pas possible de fermer complètement la porte, il se peut que le levier ne soit pas en position correcte. Vérifiez que le levier est bien tourné à fond.

5.3 Quand le message "Pas d'agrafes" s'affiche

Si le module de finition FN-116 ou FN-8 est installé et que les agrafes sont sur le point de manquer, le message ci-dessus apparait.

Applique la procEDURE ci-après pour remplaner la cartouche d'agrafes.

Remarque

Veillez à ne remplacer la cartouche d'agrafes que lorsque le message correspondant s'affiche, sinon cela pourrait endommager la machine.

Pour replacer la cartouche d'agrafes sur le FN-116

1 S\'equarez le module de finition et l'imprimante.

2 Tournez le cadran vers la gauche pour positionner l'agrafeuse au centre.

3 Retirez le porte-agrafes.

4 Enlevez la cartouche vide.

5 Insérez la nouvelle cartouché d'agrafes dans le porte-agrafes, puis tirez délicatement la butée.

6 Insérez le porte-agrafes rechargé jusqu'à son verrouillage.
7 Repoussez le module de finition contre l'imprimante.

Pour remplacer la cartouche d'agrafes sur le FN-8

Remarque

Veillez à ne remplacer la cartouche d'agrafes que lorsque le message correspondant s'affiche, sinon cela pourrait endommager la machine.

1 Ouvrez la porte frontale du module de finition.

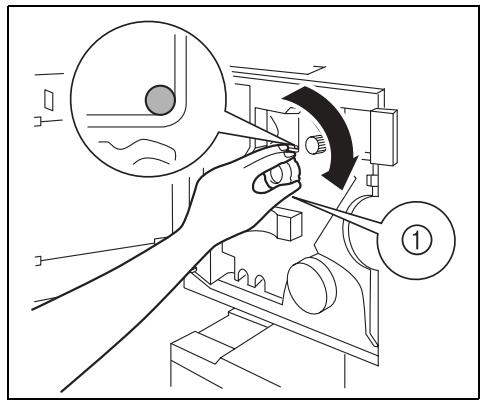

2 Tournez la molette de retrait de serrage papier ① dans le sens horaire jusqu'à ce que le témoin de dépose soit entièrement bleu.

Si vous avez tourné la molette trop loin, tournez-la dans lesens anti-horaire pour la positionner correctement.

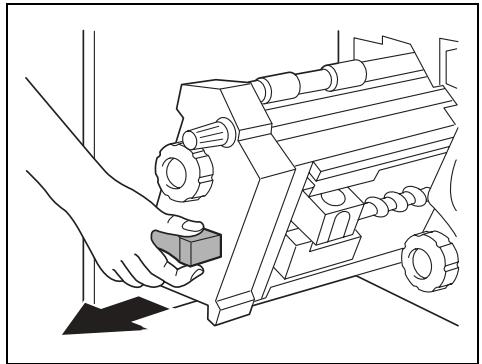

3 Tirez lentement l'agrafeuse aussi loin que possible.

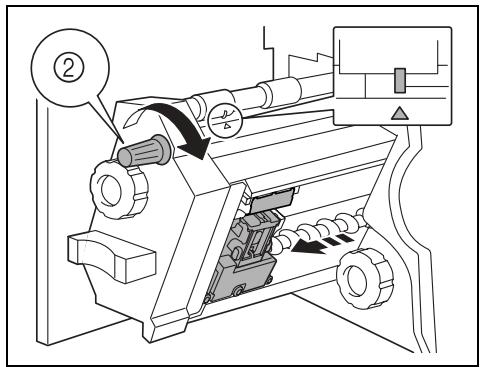

4 Tournez la molette ② dans le sens hora jusqu'à ce que la cartouche d'agrafes soit amenée à une position où elle peut être déposée.

Si vous avez tourné la molette trop loin, tournez-la dans lesens anti-horaire pour la positionner correctement.

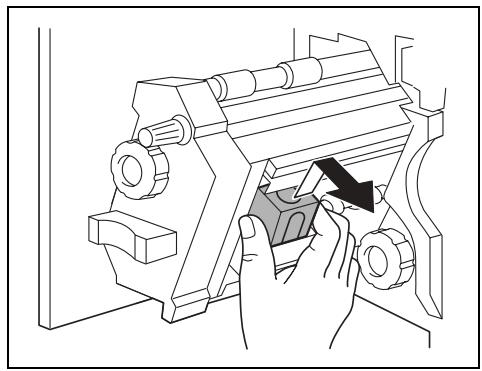

5 Saisissez la cartouche des deux cots, la lever puis tirer pour l'extraire.

6 Appuyez sur le bouton marqué "PUSH"itué sur le côté de la cartouche d'agrafes.

Cela libre la chambre d'agrafes.

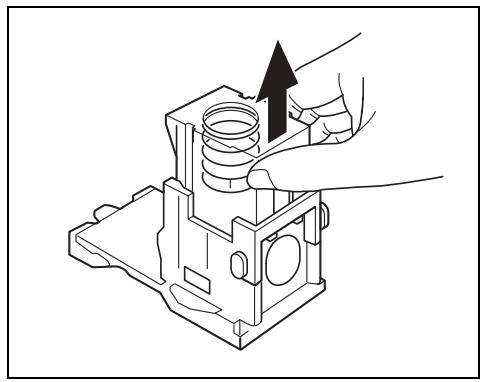

7 Tirez la chambre vers le haut.

8 Enlevez le support papier de la chambre d'agrafes.

9 Remplissez la chambre avec des agrafes.

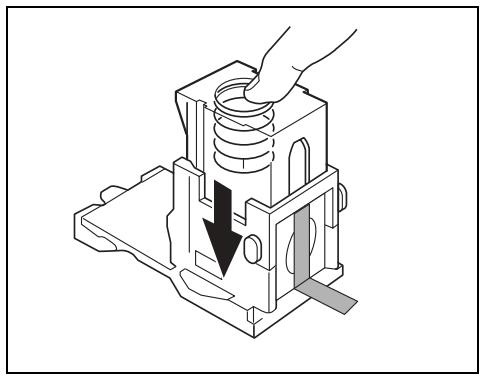

Insérez la chambre aussi loin que possible.

10 Appuyez sur la chambre.

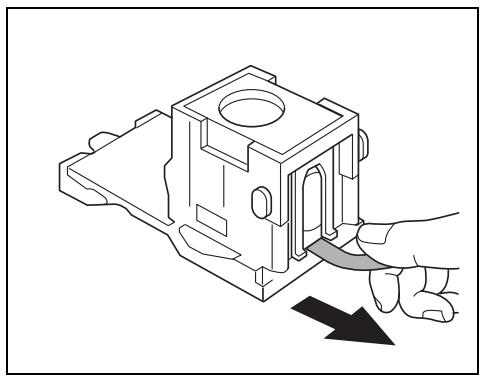

11 Decollez le ruban des agrafes.

12 Insérez la cartouche d'agrafés, en veillant à ce que les languettes coulissant sur les rails du compartment.

13 Insérez à fond la cartouche d'agrafes pour la verrouiller en position.
Vérifiez que la cartouche d'agrafes est solidement installée.
14 Remettez delicatement l'agrafeuse dans sa position de départ.
15 Fermez la porte frontale FN4.

5.4 Quand le message “Bourrage papier dans Jx” s'affiche

Si au cours de l'impression un serrage papier ou un serrage agrafe se produit, le message ci-dessous apparait.

Appuyez une fois sur et vérifie ou le serrage s'est produit.

Applique la procEDURE ci-dessous pour-retirer un serrage papier ou agrafe.

Codes et localisation des serrages papier

Vérifiez sur l'étiquette apposée sur la porte frontale les instructions permettant de localiser les serrages papier.

Code	Position du serrage	Code	Position du serrage
JA	1er magasin (p. 5-21)	JI	Imprimante, portesupérieuredroite(p. 5-25)
JB	2ème magasin (p. 5-21)	JJ	Module de finition, capot unité transporthorizontal (p. 5-28, p. 5-32)
JC	3ème magasin (p. 5-21)Magasin grande capacité (p. 5-22)	JK	Serrage agrafe dans module de finition(p. 5-36, p. 5-38)
JD	4ème magasin (p. 5-21)	JL	Module de finition FN-116, portefrontale(p. 5-28)
JE	Plateau d'introduction manuelle(p. 5-19)	JQ	Module de finition FN-8, portefrontale(p. 5-32)
JF	Unité recto-verse (p. 5-20)	JR	Module de finition FN-8, portesupérieure (p. 5-33)
JG	Imprimante, portedroite (p. 5-23)	JS	Module de finition FN-8, guide de transport (p. 5-34)
JH	Imprimante, rouleade transfert image (p. 5-24)	JT	FN-116, plateau options (p. 5-31)

Retrait d'un serrage papier dans le plateau d'introduction manuelle

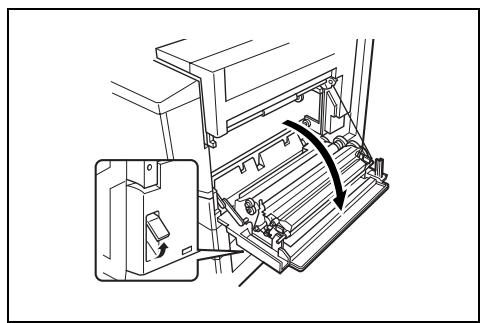

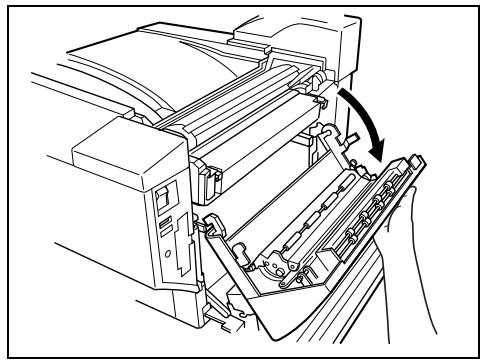

1 Tirez le levier de déverrouillage pour ouvrir la porte droite.

ATTENTION

Toucher la surface de la courroie de transfert ou du rouleau de transfert image peut entrainer une déterioration de la qualité de l'image.

Veillez à ne pas toucher la surface de la courroie de transfert ou du rouleau de transfert image.

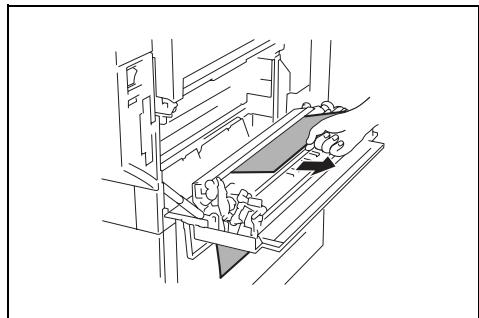

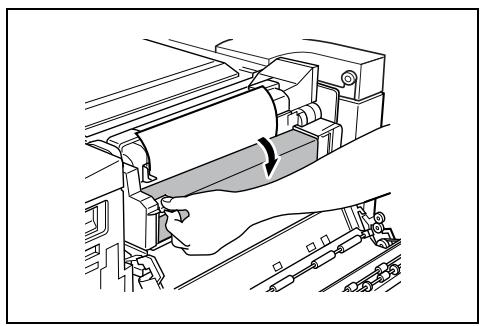

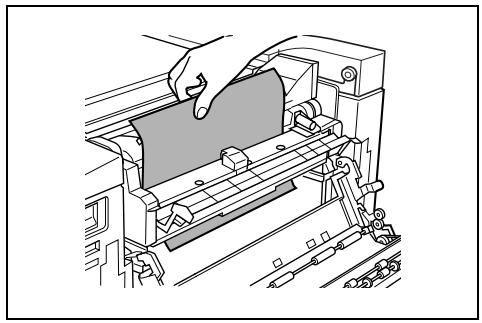

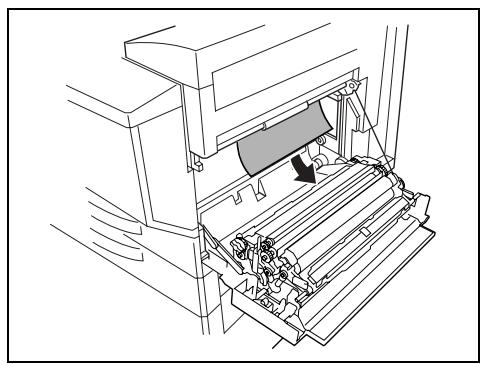

2 Retirez le papier delicatement.
3 Fermez la porte droite.

Retrait d'un serrage papier dans l'unité recto-verse

1 Ouvrez la porte de l'unité recto- verso.

2 Retirez le papier delicatement.
3 Fermez la porte de l'unité recto- verso.

Pour retireur un serrage papier dans un magasin papier

1 Ouvrez la porte inférieure droite du magasin utilisé.

2 Tournez les roulettes vertes de l'alimentation papier pour faciliter l'extraction.

3 Retirez le papier delicatement.
4 Fermez la porte droite inférieure.

5 Tirez le magasin, puis retirez tout papier serré.
6 Fermez le magasin de papier.

Pourzheimerunserragepapierdansle magasin grandecapacité

1 Ouvrez la porte de croite du magasin grande capacité.

2 Tournez la molette verte dans le sens de la flèche afin d'extraire le papier.
3 Retirez le papier delicatement.

4 Refermez la porte de droite du magasin grande capacité.
5 Ouvrez le tiroir du magasin grande capacité, puis enlevez tout papier serré.
6 Refermez le tiroir du magasin grande capacité.

Pour retireur un serrage papier à l'intérieur de l'imprimante

1 Ouvrez le magasin papier utilisé et retirez tout le papier restant du magasin.
2 Rechargez le papier dans le magasin puis fermez le magasin.

Remarque

Veillez à ce que les mains ne soient pas en contact avec le rouleau prise papier.

3 Tirez le levier de déverrouillage pour ouvrir la porte droite.

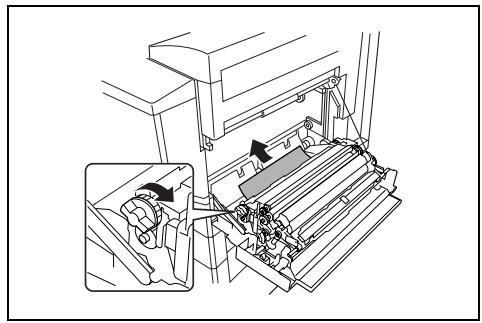

4 Tournez la molette située à l'intérieur de la porte droite dans le sens horsaire pour extraire le papier.

5 Tirez le papier serra dans la partie rouleau de transfert image.

ATTENTION

Toucher la surface de la couroie de transfert ou du rouleau de transfert image peut entrainer une déterioration de la qualité de l'image.

Veillez à ne pas toucher la surface de la courroie de transfert ou du rouleau de transfert image.

Rouleau de transfert image

Remarque

Si la feuille est coincée de l'une des manières suivantes, contactez votre technicien SAV.

Le papier s'est enroule autour du rouleau de transfert image.

Le papier est plié ou déchiqueté par le rouleau de transfert image.

Le papier à retirer s'est déchéré et est resté dans l'unité de fixation.

6 Retirez tout papier pris dans l'unité de fixation.

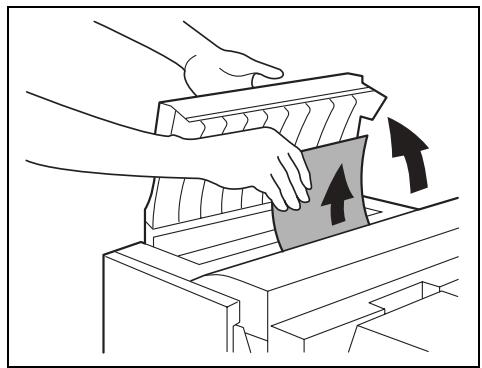

7 Saisissez la porte droite supérieure comme illustré et l'ouvrir delicatement en la maintainant jusqu'à son ouverture complète.

Remarque

Bien veiller à maintenir la portependant son ouverture ; sansquoit elle pourrait etrendommagée.

8 Extrayez le papier delicatement, tout en tournant le levier vert situé à l'intérieur de la porte droite, dans le sens indiqué par la flèche.

ATTENTION

Le tour de l'unité de fixation est extrément chaud.

Toucher d'autres éléments que ceux indiqués peuvent entraîner des brûlures. En cas de brûlure, rincer la peau à l'eau froide puis consulter un médecin.

9 Saisissez la languette située du côté gauche du couvercle de l'unité de fixation, puis basculez le couvercle vers vous pour l'ouvrir.

10 Retirez tout papier pris dans l'unité de fixation.

ATTENTION

Le tour de l'unité de fixation est extrément chaud.

Il y a risque de brûlure à toucher d'autres pieces que les leviers et molettes indiquées.

En cas de brûlure, rincer la peau à l'eau froide puis consulter un médecin.

Remarque

Si la feuille est coincée de l'une des manières suivantes, contactez votre technicien SAV.

Le papier s'est enroule autour de l'unité de fixation.

Le papier est plie ou dechiqueté par l'unité de fixation.

Le papier qui a été retire s'est déchérez et est resté dans l'unité de fixation.

11 Saisissez la languette située du côte gauche du couvercle de l'unité de fixation, puis remettez le couvercle dans sa position d'origine.
12 Fermez la porte droite supérieure.
13 Fermez la porte droite.

Retrait d'un serrage papier dans le module de finition FN-116

1 Séparez le module de finition et l'imprimante.

2 Ouvrez le couvercle de l'unité de transport horizontal, puis enlever tout le papier.
3 Refermez le couvercle de l'unité de transport horizontal.

4 Ouvrez la porte frontale FN4.

5 En même temps, tournez dans les sens horaire les molettes FN5.

6 Tout en maintainant ouvert le guide de retrait de serrage FN7, retirez tout le papier.

7 Lorsque le papier devient visible à partir du plateau de sortie d'impression, tournez simultanément les molettes FN5 en sens contraire d'horloge afin de dégager le papier.

8 Fermez la porte frontale FN4.

9 Ouvrez le couvercle supérieur FN1.

ATTENTION

Les pieces métalliques à l'intérieur de la porte supérieure du FN-1 sont très chaudes.

Le maniement de tout élément autour de l'unité de fixation (papier excepté) peut entraîner des brûlures.

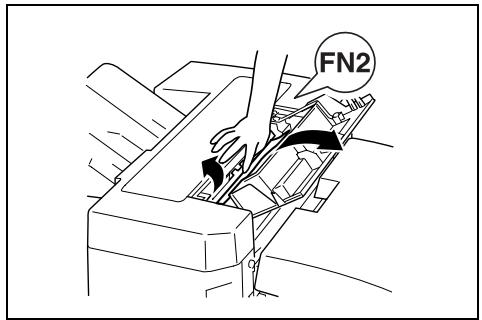

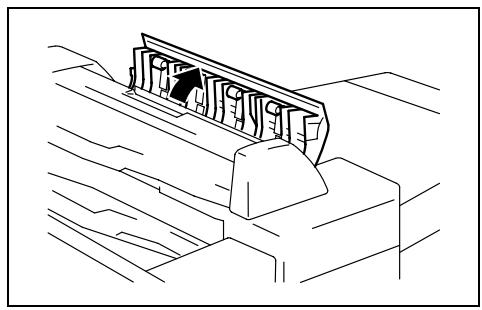

10 Tout en maintainant ouvert le guide de retrait de serrage FN2, retirez tout le papier.

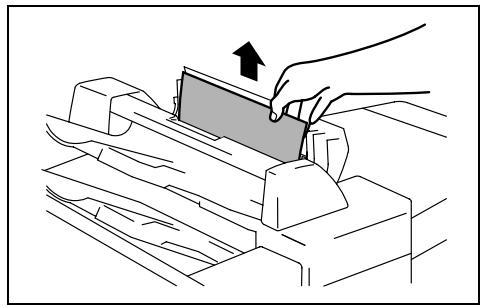

11 Tout en maintainant ouvert le guide de retrait de serrage FN3, retirez tout le papier.

12 Fermez le couvercle supérieur FN1.

Si le plateau options n'est pas installé, passez à l'étape 16.

13 Si le plateau options est installé :

Ouvrez le plateau options.

14 Retirez tout papier serré.
15 Refermez le plateau options.

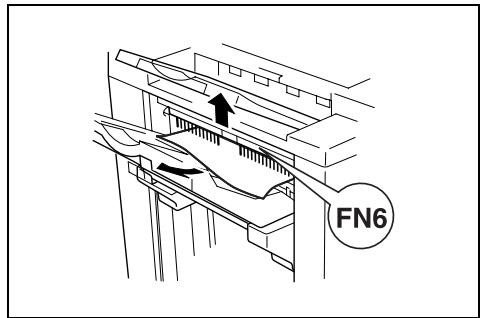

16 Tout en maintainant ouvert le guide de retrait de serrage FN6, retirez tout le papier.
17 Repoussez le module de finition contre l'imprimante.

Retrait d'un serrage papier dans le module de finition FN-8

1 Sèpárez le module de finition et l'imprimante.

2 Ouvrez le couvercle de l'unité de transport horizontal.
3 Enlevez tout le papier, puis reference le couvercle de l'unité de transport horizontal.

Messages du panneau de commande de l'imprimante

4 Ouvrez la portefrontale du module de finition.

5 Tournez la molette de retrait de serrage papier ① dans le sens horaire jusqu'à ce que le témoin de dépose soit entièrement bleu.

Si vous avez tourné la molette trop loin, tournez-la dans lesens anti-horaire pour la positionner correctement.

Remarque

Veillez à n'omettre aucune de ces étapes. Si l'on tire le papier

avec trop de force sans avoir effectué toutes les actions requis, cela peut endommager le module de finition.

6 Ouvrez la porte supérieure du module de finition, puis tirez le papier qui se trouve dans la section introduction.

7 Fermez la portesupérieure.
8 Retirez tout le papier qui se trouve dans le plateau de sortie.

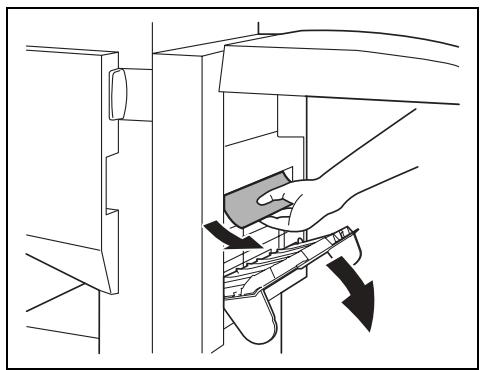

9 Ouvrez le guide d'introduction du module de finition, et retirez tout le papier.

10 Ouvrez le guide de transport, et retirez tout le papier qui se trouve dans la section de transport.

Remarque

Si vous ne pouvez pas extraire le papier facilement, n'insistez pas.

Tirer le papier avec trop de force pourrait endommager l'unité de piage.

Si vous ne pouvez pas-retirer le papier facilement,tournez la molette de retrait de serrage dans la section pliage, comme decrit à l'etape suivante, puis retirez le papier.

11 Si le papier n'a pas pu etre retiré à l'etape 10, tournez dans le sens horaire la molette de retrait de serrage papier de la section pliage.

Faites passer le papier dans le réceptacle de sortie inférieur, puis retirez-le.

12 Refermez la porte frontale du module de finition.

Remarque

Veillez à ne pas pincer vos doigts en refermant la porte frontale.

13 Repoussez le module de finition contre l'imprimante.

Pour retireur un serrage agrafes sur le FN-116

1 Sèpárez le module de finition et l'imprimante.

2 Tournez le cadran vers la gauche pour positionner l'agrafeuse au centre.

3 Retirez le porte-agrafes.

4 Remontez le guide porte-agrafes, puis extrayez une feuille d'agrafes.
5 Ramenez le guide dans sa position initiale.

6 Insérez le porte-agrafes jusqu'à son verrouillage.

7 Repoussez le module de finition contre l'imprimante.

Remarque

Si l'agrafage reste impossible, même après avoir effectué la procédure cidesus, contactez votre Service Àpre-s-vente.

Pour prisoner un serrage agrafes sur le FN-8

1 Sèpárez le module de finition et l'imprimante.

2 Ouvrez le couvercle de l'unité de transport horizontal.
3 Enlevez tout le papier, puis reference le couvercle de l'unité de transport horizontal.

4 Ouvrez le guide du module de finition, et retirez tout le papier.

5 Ouvrez la portefrontale du module de finition.

6 Tournez la molette de retrait de serrage papier ① dans le sens horaire jusqu'à ce que le témoin de dépose soit entièrement bleu.

Si vous avez tourné la molette trop loin, tournez-la dans lesens anti-horaire pour la positionner correctement.

Remarque

Veillez à n'omettre aucune de ces étapes. Si l'on tire le papier avec trop de force sans avoir effectué toutes les actions requises, cela peut endommager le module de finition.

7 Retirez tout le papier qui se trouve dans le plateau de sortie.

8 Ouvrez le guide de transport, et retirez tout le papier qui se trouve dans la section de transport.

Remarque

Si vous ne pouvez pas extraire le papier facilement, n'insistez pas. Tirer le papier avec trop de force pourrait endommager l'unité de piage.

Si vous ne pouvez pas-retirer le papier facilement,tournez la molette de retrait de serrage dans la section piage, comme decrit à l'etape suivante, puis retirez le papier.

9 Tournez dans le sens hora la molette de retrait de serrage de la section piage. Faites passer dans le plateau inférieur de sortie le papier qui n'a pu etre extrait à l'etape 8, puis retirez le papier.

10 Tirez lentement l'agrafeuse aussi loin que possible.

11 Tournez la molette de retrait serrage ② dans le sens hora jusqu'à ce que les repères de dépose de la cartouche soient alignés. La cartouche d'agrafes se déplace vers une position où elle peut être enlevée.

Si la molette a ete tournee trop loin, tournez-la dans le sens anti-horaire pour realigner les reperes de depose de la cartouche.

12 Saisissez la cartouche des deux côts, la lever puis tirer pour l'extraire.

13 Ouvrez l'obturateur de la cartouche d'agrafes en le basculant.

14 Tirez vers vous les deux agrafes serrées qui se trouvent en bout de la cartouche.

Remarque

Veillez à bien enlever les deux agrafes, sinon l'agrafage ne pourrait pas se faire correctement.

15 Ramenez l'obturateur à sa position d'origine.
16 Insérez la cartouche d'agrafes, en veillant à ce que les languettes coulissant sur les rails du compartment.

17 Insérez à fond la cartouche d'agrafes pour la verrouiller en position.

Vérifiez que la cartouche d'agrafes est solidement installée.

18 Remettez délicatement I'agrafeuse dans sa position de depart.
19 Fermez la porte frontale FN4.
20 Repoussez le module de finition contre l'imprimante.

5.5 Quand le message “Résidus perfo.plein. Veuillez replacer.” s'affiche

Si le Kit de perforation PK-4 est installé, le message ci-dessus apparaître lorsque le recipient destiné à receivevoir les confettis de perforation est plein.

Pour vider le recipient des confettis de perforation

Videz et réinstallez le écipient des confettis de perforation selon la procédure suivante.

1 Sèpárez le module de finition et l'imprimante.

2 Tirez le écipient des confettis de perforation.

3 Videz le écipient.
4 Remettez le écipient en place dans sa position d'origine.
5 Repoussez le module de finition contre l'imprimante.

5.6 Quand le Message "Code service Cxxxx" s'affiche

Lorsque le message ci-après s'affiche sur l'écran du panneau de commande de l'imprimante, cela indique qu'une anomalie s'est produit dans l'imprimante.

Appuyez une fois sur la touche et vérifie que le est le code d'erreur qui s'affiche.

Si ce message apparait, contactez votre technician SAV et communiquez-lui le code d'erreur qui s'affiche.

5.7 Quand le message "Unité Xxxx bientôt use" s'affiche

Lorsqu'il va etre temps de remplacer une unité à l'intérieur de l'imprimante, un message du type de celui qui est illustré ci-dessous s'affiche sur I'ecran du panneau de I'imprimante.

Remarque

L'écran du panneau de commande n'affiche que deux lignes à la fois. Pour voir la totalité d'un message supérieur à deux lignes, appuyez sur la touche ↓ pour faire apparaitre la ligne suivante.

Si ce message s'affiche, remplacez l'unité selon les indications de votre contrat d'entretien.

Mise au rebut des composants usagés

Mettez au rebut les pièces usagées conformément aux réglementations locales, ou bien prenez contact avec votre technician SAV.

5.8 Quand le message "Problème avec ## / ##" s'affiche

Quand le message illustré ci-dessous apparait sur l'afficheur de l'imprimante, cela signifie que les fonctions de stabilisation d'image et d'impression sont devenues instables.

Appuyez une fois sur la touche et vérifie que le est le code d'erreur qui s'affiche.

Si ce message apparait, contactez notre technician SAV et communiquez-lui le code d'erreur qui s'affiche.

6.1 Améliorer la qualité d'impression

Symptôme	Cause	Action
L'image est trop claire.	Le paramétrage du pilote d'imprimante n'est pas correct.	Réglez les paramètres du pilote de l'imprimante au niveau désiré.
	Le papier chargé dans le magasin est humide.	Remplacez le papier humide par du papier sec. p. 4-7
	Le toner est presque épuisé.	Remplacez la cartouche de toner. p. 5-5
	Il se peut que l'unité image soit défectueuse.	Consulter le S.A.V.
	Il se peut que l'unité couroie transfert image soit défectueuse.	Consulter le S.A.V.
L'image est trop nombre.	Le paramétrage du pilote d'imprimante n'est pas correct.	Réglez les paramètres du pilote de l'imprimante au niveau désiré.
	L'unité image doit être replacée.	Consulter le S.A.V.
	L'unité couroie transfert image doit être replacée.
Le toner coule.	Le rouleau de transfert unité image doit être replacé.	Consulter le S.A.V.
Image partiellement vide	Le papier chargé dans le magasin est humide.	Remplacez le papier humide par du papier sec. p. 4-7
	L'unité image doit être replacée.	Consulter le S.A.V.
	La courroie de transfert de l'unité image doit être replacée.
Densité image non homogène.	L'unité image doit être remplaçée.	Consulter le S.A.V.
	La courroie de transfert de l'unité image doit être remplaçée.
Lignes blanches.	L'unité image doit être remplaçée.	Consulter le S.A.V.
	La courroie de transfert de l'unité image doit être remplaçée.
Bandes noires ou de couleur	Le trajet papier à l'intérieur de l'imprimante est sale.	Effectuez plusieurs tirages pour éliminer les résidus.
	L'unité image doit être remplaçée.	Consulter le S.A.V.
	Le rouleau de transfert unité image doit être remplaçée.
	Le chargeur électrostatique est sale.	Nettoyez le chargeur électrostatique. p. 7-9
Recto maculé	Le trajet papier à l'intérieur de l'imprimante est sale.	Effectuez plusieurs tirages pour éliminer les résidus.
Fond flou	L'unité image doit être remplaçée.	Consulter le S.A.V.
Pages noires	L'unité image doit être replacée.	Consulter le S.A.V.
Pages blanches	L'unité image doit être replacée.	Consulter le S.A.V.
Le papier se froisse au cours de l'impression.	Le papier utilisé n'est pas compatible avec l'imprimante.	Voir "4.1 Caractéristiques papier" pour les types de papier compatibles. p. 4-1
	Le papier n'est pas correctement chargé dans le magasin.	Voir "4.5 Chargement du papier". p. 4-7
	L'unité de fixation doit être replacée.	Consulter le S.A.V.
L'image imprimée n'est pas fixée et s'efface facilement.	Le papier chargé dans le magasin est humide.	Remplacez le papier humide par du papier sec.
	Le papier utilisé n'est pas compatible avec l'imprimante.	Voir "4.1 Caractéristiques papier" pour les types de papier compatibles. page 4-1
	L'unité de fixation doit être replacée.	Consulter le S.A.V.
L'imprimante prend trop de temps pour produire des tirages.	L'imprimante était en mode Economie d'énergie lorsque la commande d'impression a été transmise.	Si vous ne désirez pas utiliser ce mode, désactive-ly. Voir "Éléments du menu Confi-guration moteur" à la page 3-12.
	L'imprimante était réglée pour l'impression de transparencie couleur ou de papier épais.	Patientez un moment.

7 Annexe

7.1 Caractéristiques

Charactéristique
Type	Bureau
Plateau	Fixe
Revêtement du tambour	OPC
Système d'impression	Méthode electrophotographique à sec
Système développement	Méthode de développement MTHG
Système fixation	Fixation courroies
Résolution	Numérique: 600 ppp, Impression: équivalent à 600 ppp1800 ppp
Types de papier	Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2), papier épais 1*(24-1/4 à 40 lbs. ou 91 à 150 g/m2), papier épais 2* (40-1/4 à55-1/2 lbs. ou 151 à 209 g/m2), papier épais 3* (55-3/4 à 68 lbs. ou 210 à 256 g/m2), transparents de rétroprojection*, cartes postales*, enveloppées*, planches d'étiquettes** Uniquement avec le 1er magasin ou en introduction manuelle.
Formats papier	(Système US)1er magasin :papier épais*12-1/4 × 18 L* à 5-1/2 × 8-1/2 L, 4 × 6(largeur : 3-9/16 à 12-1/4 po, longueur : 5-1/2 à 18 po)2ème magasin :11 × 14 L, Ledger L (11 × 17 L), Legal L (8-1/2 × 14 L),Letter L/C (8-1/2 × 11 L/C), 8 × 13 L, 8-1/4 × 13 L, 8-1/2 × 13 L,8-3/4 × 13 L, 10-1/2 × 8 CPlateau d'introduction manuelle :(largeur : 3-9/16 à 12-1/4 po, longueur : 5-1/2 à 18 po)(Système métrique)1er magasin :papier épais* A3 Wide* à A5 L/C, B6 L, Carte A6 L*(largeur : 90 à 311 mm, longueur : 140 à 457 mm)2ème magasin :A3 L à B5 C/LPlateau d'introduction manuelle :(largeur : 90 à 311 mm, longueur : 140 à 457 mm)* Uniquement avec le 1er magasin ou en introduction manuelle.
Capacité de papier	1er magasin : 250 feuilles (en utilisant du papier ordinaire de17 lbs. ou 64 g/m2)2er magasin : 500 feuilles (en utilisant du papier ordinaire de17 lbs. ou 64 g/m2)Plateau d'introduction manuelle : 1 feuille (papier ordinaire, papier épais 1, papier épais 2, papier épais 3, transparents derétroprojection, carte postale, enveloppées, ou planche d'étiquettes)
Temps de préchauffage	Moins de 5 minutes à température ambiente (68°F ou 20°C)
Caracteristique
Image perdue	Tête de copie : 0,2" (5mm) Queue de copie : 0,2" (5mm) Bord arrêté : 0,2" (5mm) Bord avant : 0,2" (5mm)
Impression initiale (CF2002)	Couleur : moins de 14,1 secondes Noir : moins de 7,9 secondes (avec du papier Letter C ou A4 C chargé dans le 1er magasin)
Impression initiale (CF3102)	Couleur : moins de 9,9 secondes Noir : moins de 7,9 secondes (avec du papier Letter C ou A4 C chargé dans le 1er magasin)
Vitesse d'impression (CF2002)	Couleur/Noir : (Système E.-U.) Pour du papier Letter C chargé dans le 2ème magasin : 20/31 feuilles/min. Pour du papier Ledger L chargé dans le 2ème magasin : 10/15 feuilles/min. (Système métrique) Pour du papier A4 C chargé dans le 2ème magasin : 20/31 feuilles/min. Pour du B4 L chargé dans le 2ème magasin : 12/18 feuilles/min. Pour du papier A3 L chargé dans le 2ème magasin : 10/15 feuilles/min.
Vitesse d'impression (CF3102)	Couleur/Noir : (Système E.-U.) Pour du papier Letter C chargé dans le 2ème magasin : 31/31 feuilles/min. Pour du papier Ledger L chargé dans le 2ème magasin : 15/15 feuilles/min. (Système métrique) Pour du papier A4 C chargé dans le 2ème magasin : 31/31 feuilles/min. Pour du B4 L chargé dans le 2ème magasin : 18/18 feuilles/min. Pour du papier A3 L chargé dans le 2ème magasin : 15/15 feuilles/min.
Alimentation requise	110/120/127 V : 15 A 60 Hz 220-240 V : 10 A 50/60 Hz
Consommation de courant	Moins de 1,5 kW
Dimensions	Largeur : 23-1/2 po (596 mm) Profondeur : 30-3/4 po (780 mm) Hauteur : 22-1/2 po (571 mm)
Espace requis	Largeur : 25-1/4 po (642 mm) Profondeur : 30-3/4 po (780 mm)
Mémoire	M256-2 (E.-U., Canada : de série, autres pays : en option)
Poids	187-1/4 lbs. (85 kg) (avec les quatre unités image installées)

Unité recto-verse AD-14

Caracteristique
Type de papier	Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2)
Format papier	(Système E.-U.) 12-1/4 × 18, 11 × 14 L, 8-1/2 × 14 L, 8-1/2 × 13 L, 8-1/2 × 11 L/C, 8 × 10-1/2 L/C, 8 × 10 L/C, 7-1/2 × 10-1/2 L/C (Système métrique) A3+ L, A3 L, B4 L, A4 L/C, B5 L/C
Alimentation requise	Fournie par l'imprimante
Consommation de courant	Moins de 17 W
Dimensions	Largeur : 5-1/2 po (139 mm) Profondeur : 17-1/4 po (440 mm) Hauteur : 14-1/4 po (365 mm)
Poids	Environ 6-3/4 lbs (3,1 kg)

Unité d'introduction de papier PF-118

Caracteristique
Type de papier	Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2)
Format papier	(Système E.-U.) 11 × 14 L, Ledger L (11 × 17 L), Legal L (8-1/2 × 14 L), Letter C (8-1/2 × 11 C), Letter L (8-1/2 × 11 L), 8 × 11 L/C (Système métrique) A3 L, B4 L, A4 L/C, B5 L/C
Capacité de papier	500 feuilles (21-1/4 lbs. ou 80 g/m2)
Alimentation requise	Fournie par l'imprimante
Consommation de courant	Moins de 15 W
Dimensions	Largeur : 21 po (535 mm) Profondeur : 22-1/4 po (568 mm) Hauteur : 5 po (127 mm)
Poids	Environ 18-3/4 lbs (8,5 kg)

Magasin grande capacité PF-121
Module de finition FN-8

Caracteristique
Type de papier	Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2)
Format papier	(Système E.-U.) Letter C (8-1/2 × 11 L) (Système métrique) A4 C, B5 C
Capacité de papier	2500 feuilles (21-1/4 lbs. ou 80 g/m2)
Alimentation requise	Fournie par l'imprimante
Consommation de courant	Moins de 45 W
Dimensions	Largeur : 21 po (535 mm) Profondeur : 22-1/4 po (568 mm) Hauteur : 11-1/4 po (284 mm)
Poids	Environ 37-1/2 lbs (17,0 kg)

Caracteristique
Plateaux de sortie	Plateau de sortie papier et plateau inférieur de sortie papier
Sélections	Fonctions normales : réglages "Non-tri", "Tri", "Tri"/"Agrafage" et "Agrafage à cheval" Fonctions Perforation : Réglages "Non-tri"/"Perforation", "Tri"/"Perforation" et "Tri"/"Agrafage"/"Perforation"
Type de papier	Plateau de sortie papier : Sélection "Non-Tri" : papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2), papier épais 1 (24-1/4 à 40 lbs. ou 91 à 150 g/m2), papier épais 2 (40-1/4 à 55-1/2 lbs. ou 151 à 209 g/m2), papier épais 3 (55-3/4 à 68 lbs. ou 210 à 256 g/m2), transparents de rétroprojection, cartes postales, enveloppées, planches d'étiquettes Sélections "Tri" et "Tri"/"Agrafage": papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2) Plateau inférieur de sortie papier Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2)
Charactréristique
Format papier	Plateau de sortie papier : (Système E.-U.) Sélection "Non-tri" : Invoice L/C (5-1/2 × 8-1/2 L/C), Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L), 12-1/4 × 18 L (12 × 18 L) Sélection "Tri" : Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) Sélection "Tri"/Agrafage" : Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) Sélection "Perforation": 3 troughs : Letter C (8-1/2 × 11 C), Ledger L (11 × 17 L) 2 troughs : Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) Plateau inférieur de sortie papier Letter L (8-1/2 × 11 L), Ledger L (11 × 17 L) (Système métrique) Sélection "Non-Tri" : A4 L/C, A3 L, A3 Wide L Sélection "Tri" : A4 L/C, A3 L Sélection "Tri"/Agrafage" : A4 L/C, A3 L Sélection "Perforation" : A4 C, A3 L Plateau sortie papier : A4 L, A3 L
Capacité de papier	Plateau de sortie papier : Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2) : 1000 feuilles de papier Letter L (A4 L) ou inférieur, ou 500 feuilles de papier Legal L (B4 L) ou supérieur Papier écais 1, 2 et 3 (24-1/4 à 68 lbs. ou 91 à 256 g/m2): maximum 20 feuilles; cartes postales/enveloppées/transparentés de rétroprojection/planches d'étiquettes: maximum 20 feuilles Plateau inférieur de sortie papier 10 copies (6 à 10 pages reliées) 20 copies (2 à 5 pages reliées)
"Agrafage"	Formats papier (Nombre de pages reliées) : (Système E.-U.) Letter L/C (8-1/2 × 11 L/C), Legal L/C (8-1/2 × 14 L/C), Ledger L/C (11 × 17 L/C) (Système métrique) A4 L/C, A3 L (sur papier avec impression dense : 2 à 20 feuilles)
"Perforation"	Formats papier : (Système E.-U.) Perforation : 3 troughs : Letter C (8-1/2 × 11 C), Ledger L (11 × 17 L) 2 troughs : Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) Nombre de troughs : 2/3 (Système métrique) A4 C, A3 L Nombre de troughs : 4
Alimentation requise	Fournie par l'imprimante (Kit de perforation : fournie par le module de finition)
Consommation de courant	Moins de 65 W
Dimensions	Largeur : 23-3/4 po (601 mm) Profondeur : 23-3/4 po (603 mm) Hauteur : 36-3/4 po (933 mm)
Poids	Environ 91-3/4 lbs. (41,6 kg) (y compris l'unité de transport horizontal)
Accessoires	1 cartouche d'agrafes (5000 agrafes pour 50 feuilles)

Module de finition FN-116

Caracteristiques
Nombre de cases	Plateau Non-tri, Plateau élévateur
Sélections	Réglages "Non-tri", "Tri", "Groupe" et "Agrafage"
Type de papier	Plateau Non-Tri : Sélection "Non-Tri" : papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2), papier épais 1 (24-1/4 à 40 lbs. ou 91 à 150 g/m2), papier épais 2 (40-1/4 à 55-1/2 lbs. ou 151 à 209 g/m2), papier épais 3 (55-3/4 à 68 lbs. ou 210 à 256 g/m2), transparencles de rétroprojection, cartes postales, enveloppées, planches d'étiquettes Plateau élévateur : Sélections "Tri"/"Groupe" : papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2) Sélection "Agrafage" : papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m2)
Format papier	(Système E.-U.) Plateau Non-Tri : Invoice L/C (5-1/2 × 8-1/2 L/C), Letter L/C (8-1/2 × 11 L), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L), Executive L/C (7-1/4 × 10-1/2 L/C) Plateau élévateur : Invoice L/C (5-1/2 × 8-1/2 L/C), Letter L/C (8-1/2 × 11 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L), Executive L/C (7-1/4 × 10-1/2 L/C), 12-1/4 × 18 L (12 × 18 L) (Système métrique) Plateau Non-Tri : A4 L/C, A3 L, A3+ L Plateau élévateur : A4 L/C, A3 L
Capacité de papier	Plateau Non-Tri : papier ordinaire (21-1/4 lbs. ou 80 g/m2) : maximum 250 feuilles papier épais : Maximum 20 feuilles transparencles de rétroprojection, cartes postales, enveloppées, planches d'étiquettes : maximum 20 feuilles Plateau élévateur : papier ordinaire (21 à -1/4 lbs. ou 80 g/m2) : maximum 1000 feuilles de papier Letter L (A4 L) ou inférieur, ou maximum 500 feuilles de papier Legal L (B4 L) ou supérieur
"Agrafage"	Format papier : (Système E.-U.) Letter L/C (8-1/2 × 11 L/C), Executive L/C (7-1/4 × 10-1/2 L/C), Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) (Système métrique) A3 L, A4 L/C Nombre de feuilles reliées : 2 à 30 feuilles (2 à 20 feuilles sur papier en impression dense)
Alimentation requise	Fournie par l'imprimante
Consommation de courant	Moins de 63 W
Dimensions	Largeur : 21-1/4 po (538 mm) Profondeur : 25 po (637 mm) Hauteur : 38-1/2 po (978 mm)
Poids	Environ 84/lbs. (38,1 kg) (y compris l'unité de transport horizontal)
Accessoires	1 cartouche d'agrafes (3000 agrafes)

Plateau options JS-100

Caracteristique
Sélection	Plateau options
Type de papier	Papier ordinaire (17 à 24 lbs. ou 64 à 90 g/m)
Format papier	(Système E.-U.) Invoice L (5-1/2 × 8-1/2 L), Letter L/C (8-1/2 × 11 L/C), Executive L/C, 7-1/4 × 10-1/2 L/C, Legal L (8-1/2 × 14 L), Ledger L (11 × 17 L) (Système métrique) A4 L/C, A3 L
Capacité de papier	Letter C (A4 C) : 100 feuilles, sauf Letter C (A4 C) : 50 feuilles
Dimensions	Largeur : 13-1/2 po (341 mm) Profondeur : 20-3/4 po (527 mm) Hauteur : 5-3/4 po (149 mm)
Poids	Environ 3-3/4 lbs (1,75 kg)

7.2 Entretien de l'imprimante

Nettoyage

Placez l'interrupteur en position "O" avant de nettoyer l'imprimante.

Revêtement

Nettoyez la surface du revêtement en l'essuyant avec un chiffon doux humidifié à l'aide d'un détergent domestique non agressif.

Panneau de commande de l'imprimante

Nettoyez le panneau de commande de l'imprimante en l'essuyant avec un chiffon doux et sec.

Remarque

N'appuyez pas trop fort sur le panneau de commande, cela pourrait l'endommager. En outre, n'utilise jamais de détergent domestique, même non agressif, pour nettoyer le panneau de commande de l'imprimante.

Rouleau prisepapier

Nettoyez le rouleau prise papier en l'essuyant avec un chiffon doux et sec

Chargeur electrostatique

Si le chargeur electrostatique est sale, des rayures apparaitront sur les tirages. Si cela se produit, nettoyez le chargeur en suivant la procEDURE suivante.

1 Ouvrez la porte frontale.
2 Tirez lentement l'outil de nettoyage du chargeur aussi loin que possible, puis repousseze-le vers l'intérieur autant que possible. Régétez trois fois cette opération. Effectuez cette opération avec chaque outil de nettoyage du chargeur.

3 Insérez solidement chaque outil de nettoyage du chargeur, puis reférerz la porte frontale.

7.3 Consommables

Afin que cette machine puisse fonctionner au mieux de ses capacités, elle nécessite les consommables suivants.

Pour obtenir la(Meilleure qualite d'impression, nous vous recommandons d'utiliser les consommables preconisés.

Pour plus d'informations sur l'achat des consommables, veuillez contacter votre Service ÀpRES-vente.

Papier

En plus du papier ordinaire, du papier épais, du papier 12,25 × 18L (A3+) et des transparents de rétroprojection sont également disponibles.

Remarque

Afin de protégger de l'humidité les ramettes de papier ouvertes, rangez le papier dans un sac en plastique et conservez-le dans un endroit frais et à l'abri de la lumière.

Cartouches de toner

Des cartouches de toner pour les couleur cyan, magenta, jaune et noir sont disponibles.

Remarque

N'utiliser que le toner spécifquement fabriqué pour cette imprimante.

Ne jetez pas les cartouches de toner usagées. Veuillez plutôt les ranger dans leur boite et remettez les à votre Service ÀpRES-vente.

Cartouches d'agrafes

FN-116

Agrafes pour reliure

La cartouche contient 3000 agrafes.

FN-8

Agrafes pour reliure

La cartouche contient 5000 agrafes.

8 Utilisation de PageScope Light

PageScope Light est un programme utilisé fourni par le serveur HTTP intégré au contrôleur d'imprimante. Cet contrôle peut être utilisé avec un navigateur Web comme interface permettant de contrôle l'imprimante à distance.

8.1 Configuration minimale requise

Les éléments suivants sont nécessaires pour pouvoir exploiter cet'utilitaire.

Ordinateur

Logiciel

Système d'exploitation	Navigateur Web
Windows 98/NT 4.0	Internet Explorer 4 ou plus, Netscape Navigator 4 ou plus
Windows Me	Internet Explorer 5.5 ou plus, Netscape Navigator 4 ou plus
Windows 2000	Internet Explorer 5 ou plus, Netscape Navigator 4 ou plus
Windows XP	Internet Explorer 6 ou plus, Netscape Navigator 4 ou plus
MacOS 9.x	Internet Explorer 4.5 ou plus Netscape Navigator 4 ou plus
MacOS X	Internet Explorer 5.1 ou plus Netscape Navigator 4 ou plus

Ethernet

Protocole TCP/IP

8.2 Accès

On peut acceder à PageScope Light directement à partir d'un navigateur Internet.

1. Lancer le navigateur Internet.
2. Dans la barre d'Adresse, tapez l'adresse IP du contrôleur d'imprimante, comme indiqué ci-dessous. Puis appuyez sur [Enter].

http:/// (Exemple) Si I'adresse IP du contrôleur d'imprimante est 192.168.0.10 : http://192.168.0.10/

1. L'écran PageScope Light s'affiche.

Utilisation

L'utilisation de PageScope Light est identique à celle des pages Web Internet. Vous pouvez cliquer sur le lien d'une page Web pour aller à la page de destination ou cliquer sur le bouton [Précédente] ou [Suviante] pour afficher la page précédente ou la page suivante.

8.3 Configuration de l'écran

L'écran représenté ci-dessous est l'écran du Mode Utilisateur et tous les utilisateurs peuvent y acceder. En tapant le mot de passer approupié dans le champ "Admin Password" de l'écran Mode Utilisateur, vous pouvez acceder à l'écran du Mode Administrateur. (Voir p. 8-5.)

La configuration de l'écran PageScope Light est indiquée ci-dessous.

Remarque

Les copies d'écran figurant dans ce manuel peut légérer différent des écrans réels. De plus, les caractéristiques peuvent être modifiées sans préavis.

Si vous désirez changer la langue de l'affichage de l'écran PageScope Light, passes en Mode Administrateur, puis modifiez les paramétrage dans le menu "Preférences".

1 Logo Minolta PageScope Light
Cliquez sur le logo Minolta pour aller au site Internet suivant. www.minolta.com
Cliquez sur le logo PageScope Light pour aller au site Internet suivant. www/pagescope.minolta.com
2 Affichage de I'etat L'etat courant de l'imprimante et du contrôleur d'imprimante est indiqued par des icones et du textile. Le message "Ready" apparait lorsque l'imprimante et le contrôleur d'imprimante fonctionnent normalement.

3 Mot de passer Administrateur

Permet de se connecter en Mode Administrateur. (Pour plus de détails sur la procédure de connexion en Mode Administrateur, voir "Connexion par Mode Administrateur" à la page 8-5.)

4 Onglets

Permettent de selectionner les catégories d'éléments à afficher.

• Systeme
• Impression
• Réseau (Mode Administrateur seulement)

Pour plus de détails sur chacun des ontlets, reportez-vous aux sections suivantes.

5 Menus

Permet de sélectionner les informations ou les éléments de configuration à afficher. Les menus qui apparaissent varient en fonction de la sélection de l'onglet.

Pour plus de détails sur chacun des menus, reportez-vous aux sections suivantes.

6 Informations et détails de réglage

Affiche le détaill du menu sélectionné.

7 Outils Web

Affiche l'écran Fiery WebTools.

Connexion par Mode Administrateur

En vous connectant à PageScope Light en Mode Administrateur, vous pouvez configurer ou confirmier le système du contrôleur d'imprimante.

1 Tapez le mot de passer Administrateur dans le champ "Mot de passer admin."itué dans le coin gauche supérieur de l'écran.
2 Cliqueur sur [Log-in] pour vous connecter en Mode Administrateur.

3 Pour vous déconneter, cliquez sur [Log-out].

Remarque

Pour ce qui concerne le mot de passer, contactez l'administrateur de l'imprimante.

8.4 Mode Utilisateur

Onglet Systeme

L'onglet [Système] affiche des informations relatives à la configuration système de l'imprimante ainsi que les sélections.

Généralités

C'est l'écran initial qui apparait lorsque vous accédez à : http:/// avec votre navigateur Web. Vous pouvez aussi afficher l'écran Généralités en cliquant sur le menu [Généralités] de l'onglet [Système]. L'écran Généralités indique l'état et la configuration courants du système imprimante.

Etat du périphérique :

Indique par graphiques la configuration des options installées sur l'imprimante.

Etat d'installation des Options :

Donne une vue d'ensemble de la configuration système de l'imprimante.

Détail

Cet écran s'affiche lorsque vous cliquez sur le menu [Détail] de l'onglet [Système]. Si vous cliquez sur un sous-menu du menu [Détail] vous afficherez des informations relative à l'unité concernée.

Magasin papier

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Magasin papier] dans le menu [Détail]. Il indique la configuration de tous les magasins papier installés sur l'imprimante.

Magasin :

Nom du magasin

Formatpapier：

Format du papier chargé dans le magasin

Type de média :

Type de support charge dans le magasin

Orientation :

Orientation du papier charge dans le magasin

Capacité :

Nombre maximum de feuilles que peut contérer le magasin

Papier:

Quantité de papier restant dans le magasin

Réceptacle de sortie

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Réceptacle de sortie] dans le menu [Déteil]. Il indique la configuration de tous les plateaux de sortie installés sur l'imprimante.

Magasin: Nom du réceptacle en option (Lorsque le FN-116 est installé) Receptacle supérieur, Bac élevateur, Receptacle auxiliaire (Lorsque le FN-8 est installé) Plateau élevateur, receptacle reliure

Capacité : Nombre maximum de feuilles A4/Letter que peut containir le réceptacle

Papier: Etat du réceptacle

Disque dur

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Disque dur] dans le menu [Détail]. Il indique l'objet du disque dur installé sur le contrôleur d'imprimante.

Total: Capacité du disque dur installé

Utilisé : Espace disque utilisé par le système

Disponible : Espace libre restant sur le disque

Consommables

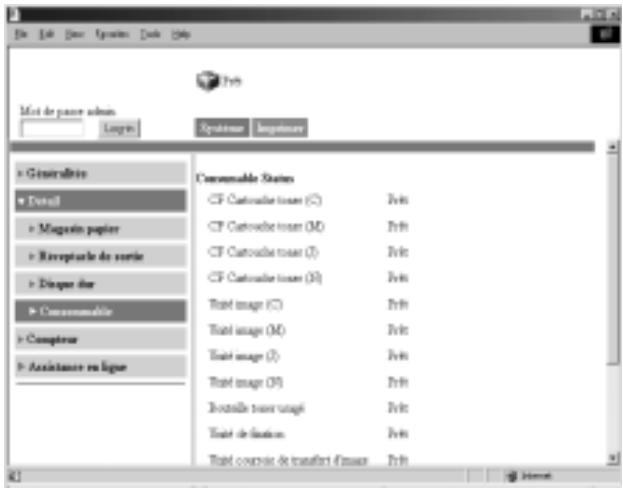

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Consommable] dans le menu [Détail]. Il indique l'etat courant des consommables de l'imprimante et des unités en option.

Compteur

Cet écran s'affiche lorsque vous cliquez sur le menu [Compteur] de l'onglet [Système]. Il indique plusieurs valeurs générées par l'imprimante.

Assistance en ligne

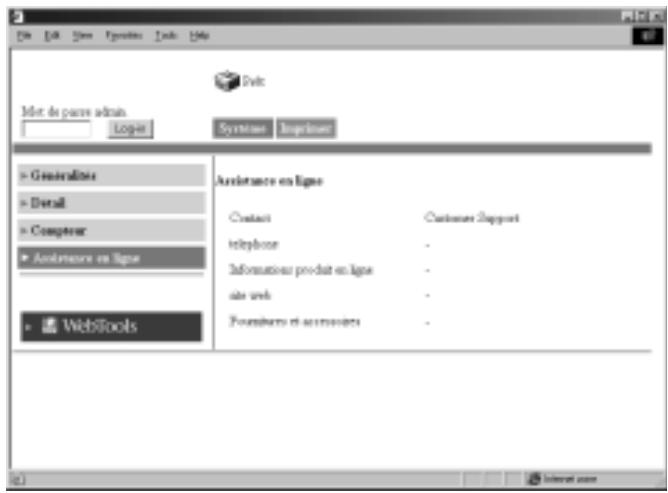

Cet écran s'affiche lorsque vous cliquez sur le menu [Assistance en ligne] de l'onglet [Système]. Il présente des informations relatives au SAV du produit. Ces informations peuvent être éditees en Mode Administrateur. (Voir p. 8-23.)

Onglet Imprimer

L'onglet [Imprimer] sert à configurer le contrôleur d'imprimante.

Par défaut

Cet écran s'affiche lorsque vous-cliquez sur le menu [Par défaut] de l'onglet [Imprimer]. Si vous cliquez sur un sous-menu du menu [Par défaut], vous affichez les divers écrons de configuration de l'imprimante.

Configuration générale

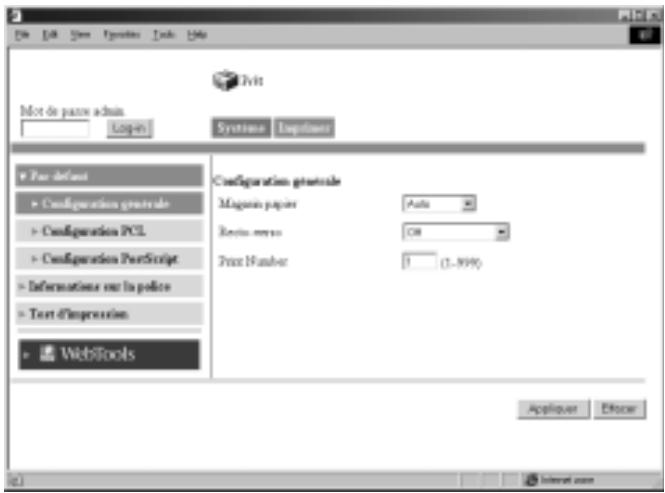

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Configuration générale] du menu [Par défaut]. L'écran permet de spécifier les sélections par défaut concernant les magasins papier, l'impression recto-verse et le nombre d'exemplaires.

Magasin papier

Sélectionnez dans laiste déroulante le magasin par défaut. Si le pérophérique recoit une demande d'impression qui ne précise pas un magasin, c'est le magasin par défaut qui sera utilisé.

Sélections : Auto, Magasin 1, Magasin 2, Magasin 3, Magasin 4, ou Cassette grande capacité

Recto-verso :

Dans la liste déroulante, sélectionnez si vous désírez que l'impression par défaut se fasse recto- verso. Si vous sélectionnez l'impression recto- verso, précise aussi si vous désírez une reliure sur la longueur ou sur la largeur. Si le périhérique recoit une demande d'impression qui ne précise pas le réglage recto- verso, l'impression par défaut se fera en recto- verso.

Sélections : Non, Reliure à gauche, ou Reliure en haut

Copies :

Tapez le nombre d'exemplaires par défaut. Si le périphérique recoit une demande d'impression qui ne précise pas le nombre d'exemplaires, c'est par défaut ce nombre d'exemplaires qui seront imprimés.

Sélection: 1 à 999

Bouton [Applique] :

Cliquez sur ce bouton pour que les nouvelles sélections prenent effet.

Bouton [Effacer]:

Cliquez sur ce bouton pour effacer les valeurs qui ont ete entrees ou selectionnées.

Paramètres PCL

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Configuration PCL] du menu [Par défaut]. Cet écran sert à fixer des valeurs par défaut à divers paramètres PCL. Dans le cas où le langage de description de page que le contrôleur d'imprimante a reçu est du PCL, les sélections de la tâche sont prioritaires.

Format papier : Sélectionné dans la liste déroulante le format par défaut.

Orientation : Sélectionnez dans la liste déroulante l'orientation papier par défaut.

Sélections : Portrait ou Paysage

Longueur de feuille : Tapez le nombre de lignes par page.

Sélection: 5 à 128

Taille de police : Tapez la force de corps proportionnelle par défaut (en points).

Sélections : 4,00 à 999,75 (par incréments de 0,25)

Caracteré de police : Tapez le nombre de caractères par pouces en sens horizontal lors de l'impression d'une police fixe.

Sélections: 0,44 à 99,00 (par incréments de 0,01)

Jeu de symboles : Sélectionné le jeu de symboles utilisé par la police. Si on seLECTIONné un jeu de symboles qui ne peut pas être utilisé à l'instant, c'est le jeu de symboles par défaut qui sera utilisé à sa place.

Numéro de police : Tapez le numéro de police.

Bouton [Applique] : Cliquez sur ce bouton pour que les nouvelles sélections prennt effect.

Bouton [Effacer]: Cliquez sur ce bouton pour effacer les valeurs qui ont ete entrées ou selectionnées.

Configuration PostScript

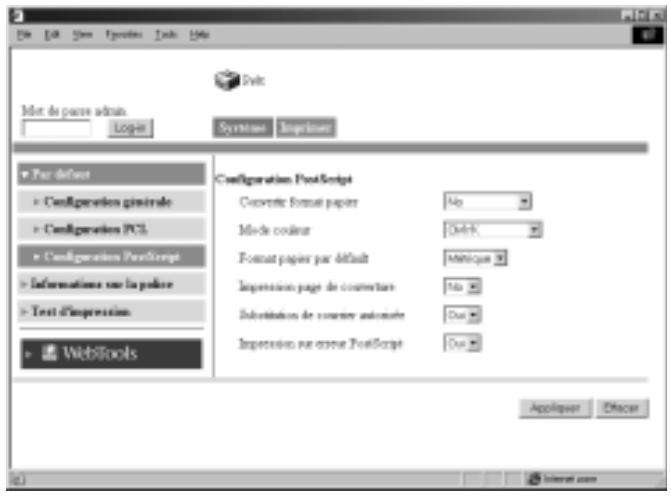

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Configuration PostScript] du menu [Par défaut]. Cet écran sert à fixer des valeurs par défaut à divers paramètres PostScript. Dans le cas où le langage de description de page que le contrôleur d'imprimante a reçue est du PostScript, les sélections de la tâche sont prioritaires.

Convertir format papier : Sélectionnez l'option permettant la conversion automatique entre les formats papier du système E.-U. (pouces) et ceux du système métrique Sélections : No, Letter/11 x 17 à A4/A3, ou A4/A3 à Letter/11 x 17

Mode couleur : Sélectionnéz le mode couleur par défaut. Sélections : CMYK ou Niveau des gris

Format papier par défaut : Sélectionnéz le système par défaut pour le format papier. Sélections : E.-U. ou Métrique

Substitution de courrier autorisée : Sélectionnez s'il faut autoriser ou non la substitution automatique par la police Courrier, de toute police incompatible ou inconnue reçue par le contrôleur. Sélectionnez : Non ou Oui (Si vous sélectionné “Non”, les polices non supportées ne seront pas imprimées.)

Impression sur erreur Sélectionnez si vous désirez imprimer ou non par défaut les PostScript: informations relatives à l'erreur en cas d'erreur d'impression PostScript. Sélections : Non ou Oui

Impression sur erreur PostScript :

Sélectionnez si vous désirez imprimer ou non la page qui se trouve dans le RIP (Proesseur Image Trame) ainsi que la teneur de l'erreur au cas où une erreur PostScript se produit pendant qu'une tâche d'impression est dans le RIP. Si vous sélectionnez “Oui”, les données traitées par le RIP avant que l'erreur ne se produit ainsi que les détails relatifs à l'erreur seront imprimés. Pour parler à tout problème évientuel se produit en cours d'impression, réglez ce paramètre sur “Oui” afin d'en assurer l'impression des détails.

Si vous sélectionnez "Non", les données en cours de traitement dans le RIP, ainsi que les détails de l'erreur, ne seront pas imprimés, mais les pages qui ont été traitées par le RIP le seront.

Sélections : Non ou Oui

Informations sur la police

Cet écran s'affiche lorsque vous cliquez sur le menu [Informations sur la police] de l'onglet [Imprimer]. Il compte la liste des polices PCL et des polices PostScript qui sont intégrées au contrôleur de l'imprimante.

Police PCL

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Police PCL] du menu [Informations sur la police]. Il comporte une liste des polices PCL intégrées au contrôleur d'imprimante.

Police PostScript

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Police PostScript] du menu [Informations sur la police]. Il comporte une liste des polices PostScript intégrées au contrôle d'imprimante.

Test d'impression

Cet écran s'affiche lorsque vous cliquez sur le menu [Test d'impression] de l'onglet [Imprimer]. L'écran permet de selectionner la page test à imprimer et à lancer l'impression.

8.5 Mode Administrator

En vous connectant à PageScope Light en Mode Administrateur, vous pouvez configurer ou confirmier le système du contrôleur d'imprimante.

Pour plus de détails sur la procédure de connexion en Mode Administrateur, voir "Connexion par Mode Administrateur" à la page 8-5.

Onglet Systeme

L'onglet [Système] affiche des informations relatives à la configuration système de l'imprimante ainsi que les sélections.

Preférences

Cet écran s'affiche lorsque vous cliquez sur le menu [Preférences] de l'onglet [Système]. Cet écran sert à spécifier les sélections concernant l'affichage à l'écran.

Taux de rafraîchissement : Fixe le taux de rafraîchissement de PageScope Light. Sélection : 30 à 7200

Langue d'affichage : Permet de selectionner la langue affichee par PageScope Light.

Bouton [Applique] : Cliquez sur ce bouton pour que les nouvelles sélections prennt effect.

Bouton [Effacer]: Cliquez sur ce bouton pour effacer les valeurs qui ont ete entrées ou selectionnées.

Version de ROM

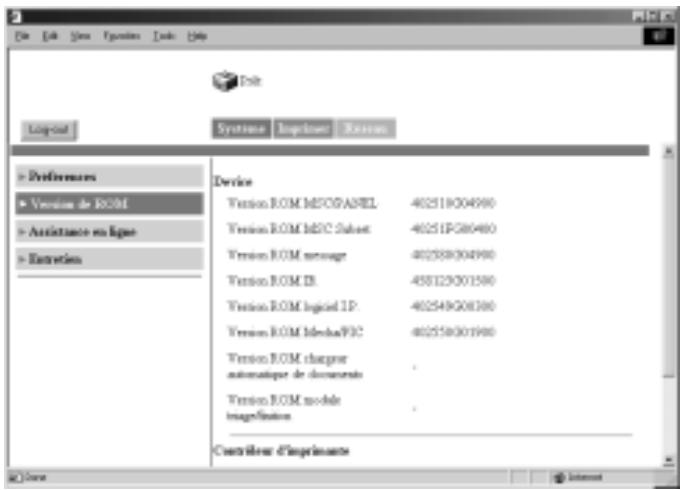

Cet écran s'affiche lorsque vous cliquez sur le menu [Version de ROM] de l'onglet [Système]. Il indique la version de la ROM de l'imprimante, la version du micrologiciel du contrôleur, et compte d'autres informations.

Assistance en ligne

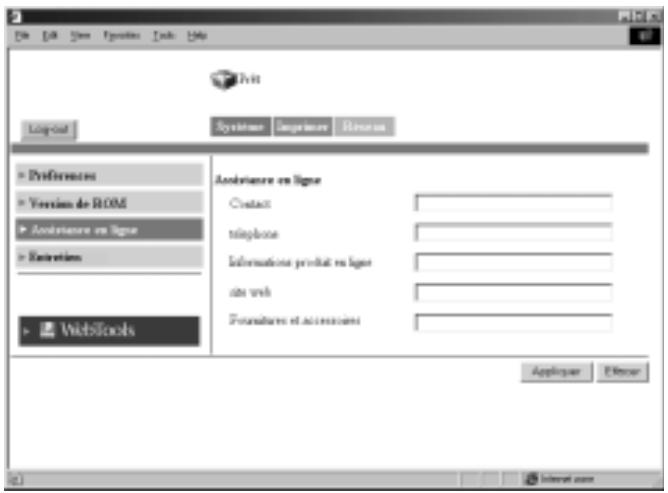

Cet écran s'affiche lorsque vous cliquez sur le menu [Assistance en ligne] de l'onglet [Système]. Vous pouvez utiliser cet écran pour saisir des informations relatives au SAV produit.

Entretien

Cet écran s'affiche lorsque vous cliquez sur le menu [Entretien] de l'onglet [Système]. Cet écran sert à redémarrer le contrôleur d'imprimante ou à initialiser les sélections (restauration des paramètres usine par défaut).

Réinitialiser

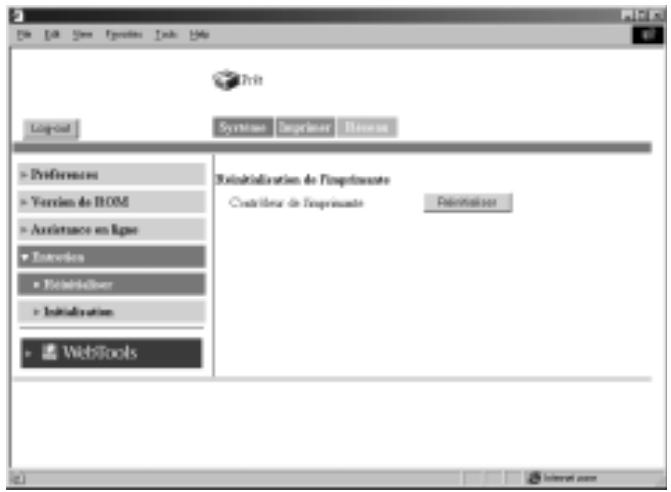

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Réinitialiser] du menu [Entretien]. Cét écran sert à redémarrer le contrôleur d'imprimante.

Bouton Contrôleur d'imprimante/ [Réinitialiser]:

Réinitialise le contrôleur de l'imprimante. Cliquez sur le bouton [Réinitialiser] pour faire apparaitre un écran demandant de confirmer la demande de réinitialisation. Cliquez sur le bouton [Oui] sur l'écran de confirmation pour redémarrer le contrôleur d'imprimante.

Initialisation

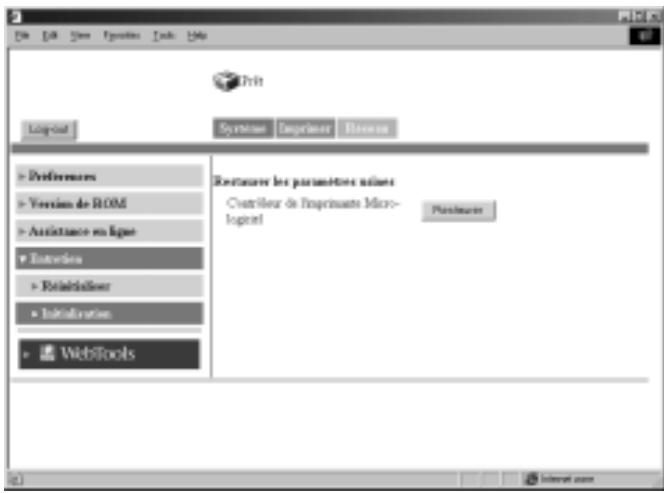

Cet écran s'affiche lorsque vous cliquez sur le sous-menu [Initialisation] du menu [Entretien]. Cet écran permet d'initialiser le contrôleur d'imprimante en restaurant les paramètres d'usine par défaut.

Bouton [Restaurer] / Contrôleur d'imprimante :

Restaure les paramètres aux valeurs d'usine par défaut. Cliquez sur le bouton [Restauer] pour faire apparaitre un écran demandant de confirmer l'exéciption de l'initialisation. Cliquez sur le bouton [Oui] sur l'écran de confirmation pour ramener les paramètres du contrôleur d'imprimante aux valeurs d'usine.

Onglet Imprimer

L'onglet [Imprimer] sert à configurer le contrôleur d'imprimante.

Interface locale

Cet écran s'affiche lorsque vous cliquez sur le menu [Local Interface] de l'onglet [Imprimer]. Cet écran sert à visualiser ou à entraïr des informations concernant le port local.

Interface locale :

Affiche la valeur sélectionnée sous "Activer port parallele" dans le mode Configuration du contrôleur d'imprimante.

Délai d'attente E/S:

Tapez la durée (en secondes) qui servira à déterminer l'achèvement d'un travail d'impression, une fois que les données ont fin de transiter par le port parallele.

OngletRéseau

L'onglet [Réseau] indique les paramètres concernant le réseau du contrôleur d'imprimante.

Généralités

Cet écran s'affiche lorsque vous cliquez sur le menu [Généralités] de l'onglet [Réseau]. Il compte un résumé de l'interface du contrôleur d'imprimante (Paramètres TCP/IP).

Type d'appareil :

Type d'interface

Adresse IP :

Adresse IP du contrôleur d'imprimante

Adresse MAC :

Adresse MAC du contrôle d'imprimante

9 Index

9.1 Index

Numerics

1er magasin 3-5
2ème magasin 3-5
3ème magasin 3-8, 3-9
4ème magasin 3-8

A

Alimentation 2-1
Alimentation papier 1-8

C

Capacité de papier 4-3
Capot de l'unité de transport horizontal 3-8, 3-9
Charakteristiques 7-1
Cartouche de toner 3-7, 7-10
Cartouches d'agrafes 7-11

Chargement du papier

1er magasin 4-7
2ème magasin 4-14
Magasin grande capacité 4-16
Plateau d'introduction manuelle 4-17

Compartiments pour cartouches de toner 3-6
Compteur de durée de vie 3-20
Compteur total 3-18
Confettis de perforation 5-43
Connecteur du module de finition 3-5
Contrôleur d'imprimante 3-1
Courroie de transfert unité image 3-7
Couercle supérieur 3-9

D

Disque dur 3-3

E

Entretien de l'imprimante 7-8

Espace requis 2-2

Étrier de déposse de l'unité image 3-6

F

Filtre 3-7

Filtre ozone 3-7

Flacon de récapuration toner 3-7

Fonctions du panneau de commandes de l'imprimante

Arreter 3-12

Arrer impression 3-12

Calibrage 3-12

Configuration moteur 3-12

Configurer 3-12

Cont impression 3-12

Imprimer pages 3-11

Formats papier 4-2

G

Guide de transport 3-8

Guide papier 3-8

1

Instrument de nettoyage des LED 3-6, 3-7

Interrupteur général 3-5, 3-15

K

Levier de déverrouillage de l'unité image 3-6

Lieud'installation 2-1

M

Magasin grandecapacité 3-1,3-9

Memoire 3-3

Meuble copie 3-1

Mode Administrator

Connexion 8-5
Onglet Imprimer 8-26
OngletRéseau 8-27
Onglet Systeme 8-21

Mode Utilisateur

Onglet Imprimer 8-13
Onglet Systeme 8-6

Module de finition

FN-116 3-1,3-9
FN-8 3-2,3-8

Molette de selection de type de support (média) 3-5

0

Orientation du papier 1-9

Outil de nettoyage du fil de charge 3-6, 7-9

P

PageScope Light 8-1

Configuration de I'ecran 8-3
Mode Administrative 8-21
Mode Utilisateur 8-6

Panneau de commande de l'imprimante 3-5, 3-10

Afficheur de Messages 3-10
Touche Annuler 3-10
Touche Menu 3-10
Touches Droite/Gauge 3-10
Touches Haut/Bas 3-10
Voyant Message 3-10
Voyant Prêt 3-10

Panneau de commande de l'imprimante

Touche Mentre 3-10
Plateau d'introduction manuelle 3-5
Plateau de sortie papier 3-8
Plateau inférieur de sortie papier 3-8
Plateau options 3-1, 3-9, 7-7
Plateau principal sortie papier 3-9
Plateau secondaire sortie papier 3-9
Portedel'unitérecto-verse 3-8

Portedroite 3-5
Portefrontale 3-5,3-8,3-9
Portegauche 3-5
Porte inférieure droite 3-5
Porte supérieure 3-8
Porte supérieure droite 3-6
Précautions d'utilisation 2-3
Prise d'alimentation imprimante 3-5

R

Réceptacle de sortie 3-5
Récupérateur de poussière 3-7
Remplacement de la cartouche d'agrafes

FN-116 5-8
FN-8 5-11

Remplacement de la cartouche de toner 5-5
Retrait serrage agrafes

FN-116 5-36
FN-8 5-38

Retrait serrage papier 5-16

Magasin grandecapacité 5-22
Magasinpapier 5-21
Module de finition FN-116 5-28
Module de finition FN-8 5-32
Plateau d'introduction manuelle 5-19
Portedroite 5-23
Portesupérieuredroite 5-25
Unité recto-verso 5-20

Rouleau de transfert unité image 3-7

S

Sélection automatique de la source papier 4-6

Stockage du papier 4-5

T

Table copie 3-2

Types de papier 4-1

U

Unité d'introduction de papier 3-8
Unité d'introduction papier 3-2
Unité de fixation 3-7
Unité image 3-7
Unité recto-verso 3-2, 3-8

Z

Zone d'impression 4-5
