MODE D'EMPLOI CD 3402 ARITECH

© SLC BV 1996. Tous droits réservés. Toute reproduction, transmission ou enregistrement du present document, même partiellement, parquelque procedede que ce soit, est interdite sans autorisation ecrite préalable de SLC BV.

LIMITES DE RESPONSABILITÉ

SLC BV décline tout engagement ou garantie quant au contenu duprésent document, et notamment toute garantie implicé d'aptitude à la commercialisation ou de conformité à unquelconque objectif. Par ailleurs, SLC BV se réserves le droit de modifier la présente publication et son contenu, sans obligation d'en averter quiconque.

SOMMAIRE

INTRODUCTION. 4

UTILISATION DU CLAVIER 5

LeclavierCD3008,CD3009,CD3048&CD3049 5
L'affichage 6
Les voyants 6

UTILISATION DE LA CD34 8

Armement d'un système 8
Armement d'un système avec zones ouvertes 9
Désarmement d'un système 10
Désarmement d'un système après une alarme 11

TELECHARGEMENT SUR LA CD34 13

TABLEAU SCHEMATIQUE DES LISTES D'OPTIONS 14
14
Tableau schématique de la CD3402 15

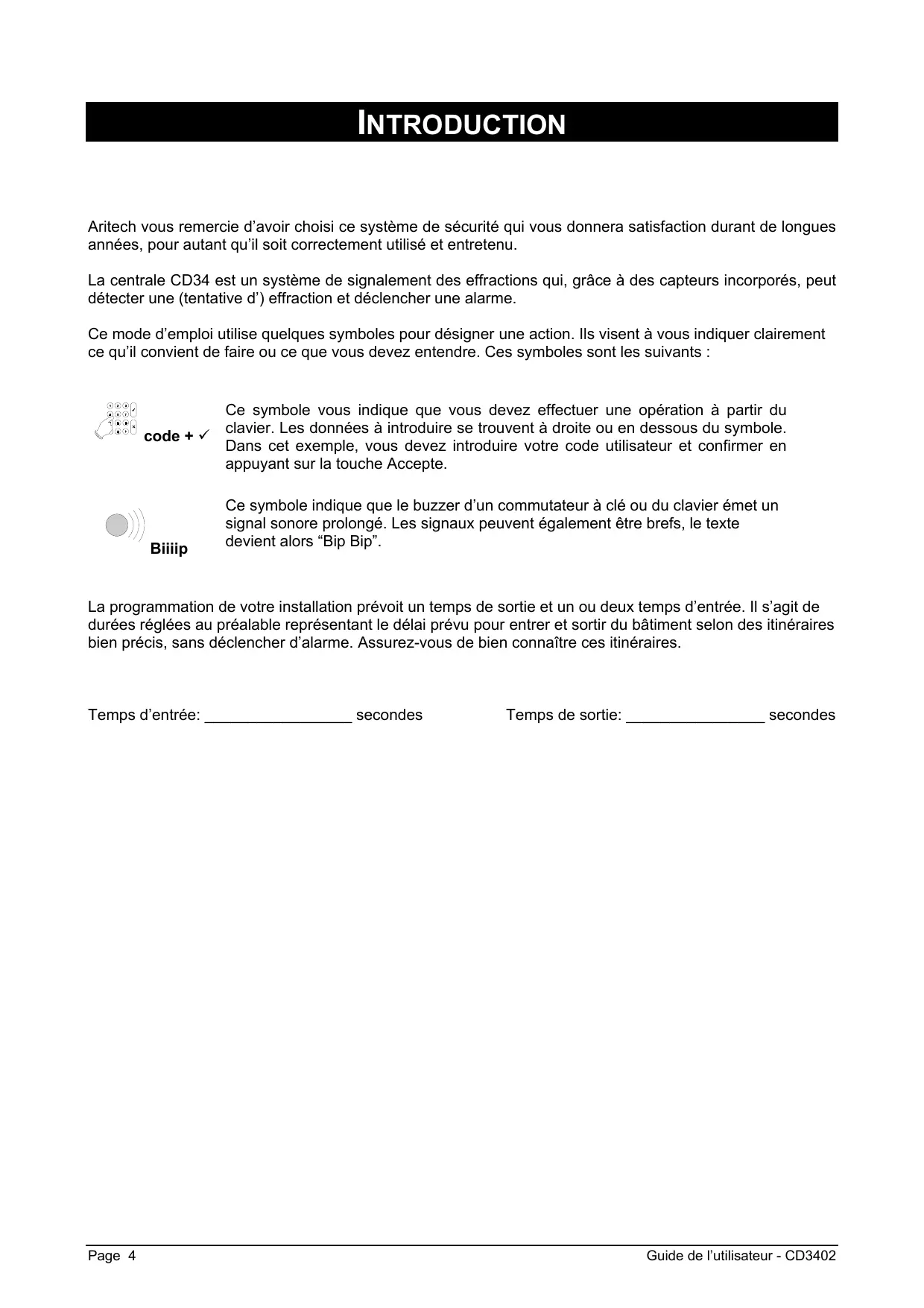

INTRODUCTION

Aritech you remercie d'avoir choisi ce système de sécurité qui vous donnera satisfaction durant de longues années, pour autant qu'il soit correctement utilisé etenetenu.

La centrale CD34 est un système de signalement des effractions qui, grâce à des capteurs incorporens, peut détecter une (tentative d') effraction et déclencher une alarme.

Ce mode d'emploi utilise quelques symboles pour désigner une action. Ils visent à vous indiquer clairément ce qu'il convient de faire ou ce que vous doivent. Ces symboles sont les suivants :

code + √

Ce symbole vous indique que vous doivent effectuer une opération à partir du clavier. Les données à introduire se trouvent à droite ou en dessous du symbole. Dans cet exemple, vous doivent introduire votre code utiliser et confirmer en appuyant sur la touche Accepte.

Biliip

Ce symbole indique que le buzzer d'un commutateur à clé ou du clavier émet un signal sonore prolongé. Les signaux peuvent également être brefs, le texte devient alors "Bip Bip".

La programmation de votre installation prévoit un temps de sortie et un ou deux temps d'entrée. Il s'agit de durées régles au préalable représentant le début prévu pour entrer et sortir du batiment selon des itinéaires bien précis, sans déclencher d'alarme. Assurez-vous de bien connaître ces itinéaires.

Temps d'entrée: __ secondes

Temps de sortie: __ secondes

Ce chapitre décrit le clavier du système d'alarme.

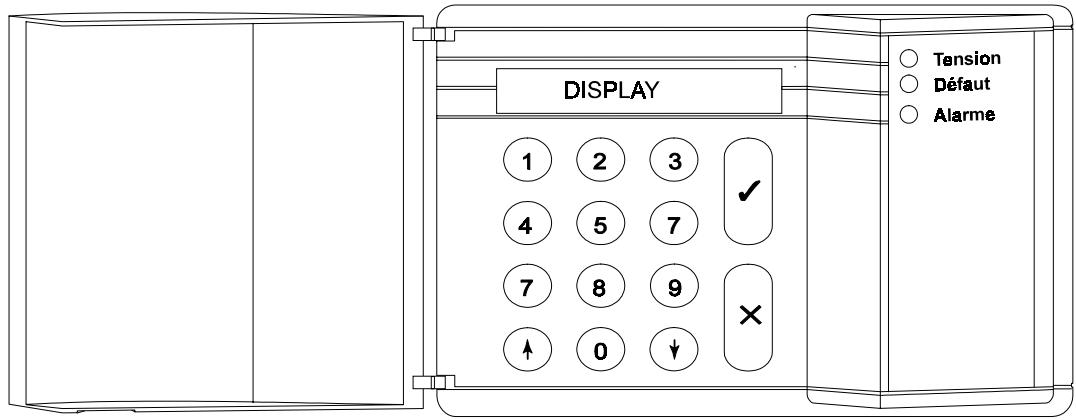

LES CLAVIERS CD3008 ETCD3048

Les touches

0 - 9	Les options que l'installateur ne possèges sont déterminées par l'installateur et l'utilisationeur principal.
↑	Cette touche vous permet de revenir en arrêté dans une liste d'options. Durant la mise en marche, elle vous permit d'exclure des zones.
↓	Cette touche possède plusieurs fonctions. Elle vous permit notamment de progresser dans une liste d'options. Pour les autres possibilités, voir Touches spéciales.
✓	Cette touche est la touche Accepté. Elle vous permit de confirmer l'exécution de la fonction affichée à l'écran.
X	Il s'agit de la touche Rejet. Elle vous permit d'indiquer que vous ne pouze pas modifier l'options affichée ou que vous souhaitez quitter la liste d'options.

Touches spéciales

Les combinaisons de touches qui suivent peuvent être programmées par l'installeur. Elles ne doivent pas nécessairement être actives dans votre système.

Appuyez simultanément sur ces deux touches pour activer une alarme attaque. Il est possible de communiquer cette alarme à la centrale de surveillance et d'activer les sirènes et le flash.

Appuyez à deux reprises sur la touche pour voir quelles zones sont encore ouvertes. Toutes les zones ouvertes s'afficheront ou le message 'Toutes fermées' s'affichera.

Appuyez à deux reprises sur la touche ‘↑ pour voir quelles zones sont exclues. Toutes les zones exclues s'afficheront ou le message ‘Pas d'exclusion’ s'affichera.

L'AFFICHAGE

L'écran est l'interface entre vous et le système de protection. Il affiche des messages en français qui indiquent où et quand des perturbations ou des alarmes sont survenues. Le texte affché peut également seprésenter sous forme d'une liste d'options, où vous pouvez désirier une série d'opérations.

Exemples de textes susceptibles d'apparaître :

MAR 23 AVR 07.40

Lorsque la protection est inactive, le système indique la date et l'heure. Ce texte peut être remplaced par un autre, au besoin, moyonnant programmation par l'installateur.

Mise en marche?

Si vous appuyez sur la touche Accepte (✓), l'écran affiche une liste d'options qui vous permet de déterminer le mode d'armement

Sortir de suite

Le système est en train d'activer la protection. Quittez la zone protégée.

Système Armé

Le système est armé.

Il se peut que votre écran n'affiche pas ces messages. Ce système de protection comporte de nombreuses possibités pour ne montré à l'utilisateur que les messages qu'il souhaite ou qui relevant de sa compétence.

LES LED

Il y a trois LEDs colorées (diodes lumineuses) sur le clavier. Elles vous permettent de voir rapidement s'il y a un problème.

LED verte

Réseau

Le système est sous tension. Si la LED verte reste longtemps éteinte, vérifie dans l'armoire électrique si lefuse n'a pas sauté. Si vous ne parvenez pas à supprimer la défaillance, contactez votre installerateur.

LED jaune

Défaut

La LED jaune allumée signale un dernier dans la centrale. L'affichage indique de quel dernier il s'agit. Prenez contact avec l'instructor. Défauts pouvant survenir:

Fusible grillé
Défaut de ligne (si un transmetteur téléphonique est raccordé)
Défaillance du clavier à distance (problème au niveau des claviers)
Defaut EEPROM (problème dans le système)

Lorsqu'un tel problème survient, le buzzer du clavier est activé (si programme ainsi par l'installateur). Le buzzer cesse de fonctionner lorsque vous introduisez votre code.

LED rouge

Alarme La LED rouge s'allume lorsque le système se trouve en etat d'alarme. Le flash et les sirènes seront également activés. Si un transmetteur téléphonique est raccordé, une alarme sera transmise à la centrale de surveillance. Si vous introduissez votre code, le système s'arrête, de même que le flash et les sirènes, et la centrale de surveillance recoit un message lui signalant l'accret de l'alarme.

Si vous perturbez une zone d'alarme instantannée durant le temps de sortie, la LED rouge s'allumera également et la sirène interieure sera activée.)

UTILISATION DE LA CD34

Ce chapitre explique comment armer et désarmer un système d'alarme. Il est possible que vous n'ayez pas à effectuer toutes les opérations indiquées ci-dessous; cela dépend de la programmation.

Si vous entrez le mauvais code 5 fais consécutivement, le système sera bloqué automatiquement pour 90 secondes. Pendant cette période vous ne pourrez pas acceder au système.

Le couvercle du clavier doit toujours être fermé en dehors de tout manipulation, ceci afin de protégger le clavier d'eventuels chocs. Cette précaution satisfaisant ainsi à la norme EN 60 529 article 6 et à la norme NF C20010 annexe 1.

ARMEMENT D'UN SYSTEME

Avant de pouvoir armer le système, toutes les zones d'intrusion doivent être fermées. Si une zone du[bâtiment est "ouverte" (portes, fenêtres, etc. mal fermées), vous ne serez pas en mesure d'armer la zone en question et le message "Zone(s) Ouverte" s'affichera à l'écran. Les zones concernées apparaîtront également à l'écran. Vérifiez alors si les portes, fenêtres, etc. de la zone ou des zones affichées sont correctement fermées.

1. Placez-vous devant le clavier. La date et l'heure sont affichées. Exemple:
2. Tapez '0' suivi de votre code. Chaque touche que vous enforcez fait appararître un * sur l'affichage. Le 0' vous permet de corriger une erreur eventuelle.

MAR 23 AVR 07.39

Taper Code

0 + code

Taper Code****

Mise en marche?

Marche Normale?

Marche Normale

Appuyez sur la touche Accepte.

Si le système ne peut pas etre armé parce qu'il y a des zones mal fermées dans le bâtiment, le message "Zone(s) Ouverte" s'affiche, arrivagné de la liste des zones ouvertes. Appuyez sur la touche 0 pour quitter et allez vérifier les portes, fenêtres, etc. de la ou des zones concernées.

Pour exclure les zones ouvertes, consultez la section "Armement d'un système avec zones ouvertes" en page 9.

Le système est en cours d'armement

Système Armement

Système OK

Le buzzer se met à retentir. Vous devez quitter la zone protégée.

Sortir de Suite

Biliip

Le système est à créé armé.

Système Armé

L'heure et la date s'affichent automatiquement.

MAR 23 AVR 07.40

ARMEMENT D'UN SYSTEME AVEC ZONES OUVERTES

Il se peut que durant la mise en marche, le message 'Zone(s) Ouverte' s'affiche, ainsi qu'une liste des zones qui ne sont pas encore fermées. Vous doivent fermer ces zones, et ensuite tenter de réarmer le système. Cependant, vous serez parfoids dans l'impossibilité de fermer une zone ouverte en raison, par exemple d'une serrure ou d'un contact magnétique fonctionnant mal. Vous pouvez alors exclure du système cette zone ouverte.

N'utilisiez l'options d'exclusion qu'en cas d'absolue nécessite, car cette opération cree un point faible dans voitre système de protection. Lorsque le système sera désarmé (mis à l'arrêt), l'écran affichera toutes les zones exclues après le message 'Infos Mémorisées'.

Bien qu'il soit possible d'exclure une zone ouverte quand une alarme d'autoprotection est déclenchée (identifiée par la dette A avant la zone affichée), il sera impossible d'armer le système avant que le dernier d'autoprotection soit corrigé.

1. Placez-vous devant le clavier. La date et l'heure sont affichées. Exemple:
2. Tapez '0' suivie de votre code. Chaque touche que vous enforcez fait apparaitre un * sur l'affichage. Le 0' vous permet de corriger une erreur eventuelle.

MAR 23 AVR 08.21

Taper Code

0 + code

Taper Code ****

Mise en Marche

1. Appuyez sur la touche Accepte.

Marche Normale

1. Appuyez à nouveau sur la touche Accepte.

Marche Normale

Le système a identifié des zones du bathtub qui ne sont pas correctement fermées.

Zone(s) Ouverte(s)

Dans ce cas, la zone 2 du hall n'est pas fermée.

02 Hall

1. Appuyez sur la touche ↑ pour exclure la zone du système. Un des deux messages suivants s'affiche: soit le système vous indique qu'il n'y a pas de zones exclues (Pas d 'exclusion ), soit il affiche le message "Zones Exclues", suivi de la liste des zones exclues.

Vous pouvez alors introduire le numéro de la zone que vous voulez exclore.

1. Appuyez sur la touche correspondant au numéro de zone ouverte, “2” dans notre exemple.

Le système confirme alors que vous avez exclu telle ou telle zone.

Si le message "Impossible exclure" s'affiche, vous ne pouvez pas exclure la zone.

S'il reste encore une zone ouverte, elle s'affiche à l'écran. Vous devez à nouveau appuyer sur la touche ↑, et ensuite sur le nombre de zone à exclure.

Le système affiche la liste de toutes les zones exclues.

Si vous voulez désexclure une zone, introduisez le numéro de la zone exclue. Le message "Désexclusion..." s'affiche, suivi du nom de la zone. La liste des zones exclues s'affiche à nouveau. Si le message "Pas d'exclusion" s'affiche, c'est qu'il n'y a pas de zones exclues.

1. Appuyez sur la touche Accepte pour armer le système (le système s'armera automatiquement, même si vous n'appuyez pas sur la touche Accepte).

Le système est en cours d'armement.

Le buzzer se met à retentir. Vous doivent quitter la zone protégée.

Le système est à créé armé.

L'heure et la date s'affichent automatiquement.

Zone ex clue

Zone Ex clue 2

02 Hall

Ex clue

Système Armement

Sortir de Suite

Biliip

Système Armé

MAR 23 AVR 08.22

DESARMEMENT D'UN SYSTEME

Si le système est armé et que l'on pénétre à l'intérieur du[bâtiment par la zone temporisée, le buzzer se mettra à retentir par intermittence afin d'indiquer que le temps d'entrée a commencé. Tant que ce signal retentit, vous pouvez désarmer le système avec votre code sans activer d'alarme. Vous ne pouvez acceder qu 'aux parties temporisées du système tant que ce signal retentit. Si vous accèdez à une zone non temporisée, vous déclencherez aussiot une alarme. La durée du temps d'entrée (durée pendant laquelle retentit le buzzer) est programmée par l'installateur.

1. Placez-vous devant le clavier. Le temps d'entrée débutés que vous ouvrez la porte d'entrée. Tant que le buzzer retentit, vous pouvez désarmer le système sans déclencher d'alarme.

La date et l'heure sont affichées. Exemple:

1. Tapez '0' suivi de votre code. Chaque touche que vous enforcez fait apparaitre un * sur l'affichage. Le 0' vous permet de corriger une erreur eventuelle.

Biiip Biip

MAR 23 AVR 07.39

Taper Code

0 + code

Taper Code ***

Mise à l'Arret?

Terminé?

MAR 23 AVR 07.40

1. Appuyez sur la touche Accepte.
2. Appuyez sur la touche Accepte pour confirmer que vous avez terminé. Les étapes 3 et 4 peuvent être automatisées; en ce cas, vous ne devez pas appuyer sur la touche Accepte.

Les étapes 3 et 4 peuvent être automatisées; en ce cas, vous ne devez pas appuyer sur la touche Accepte.

DESARMEMENT D'UN SYSTEME APRES UNE ALARMÉ

En cas d'alarme dans le système, la sirène et le flash sont activés. Une procédure de transmission de l'évenement est lancée via la ligne téléphonique vers la centrale de surveillance ( pour autant que votre système soit pourvu de cette option ). Si vous activez une alarme par inadvertance, téléphonez immédiatement à la centrale de surveillance pour prévenir qu'il n'est pas nécessaire d'intervenir.

Si vous pénétrez dans le bâtiment après une alarme, il se peut que la sirène se soit déjà arrêtée, dans la mesure où elle aura été programmée de lacke. Ainsi, plusieurs alarmes peuvent être signalées par la sirène. N'oubliez pas de noter la defaillance ou l'alarme dans votre journal de bord pour référence ultérieure.

1. Le temps d'entrée débuteès que vous ouvrez la ported'entrée. Placez vous devant le clavier. Tant que le buzzer retentit, vous pouvez désarmer le système sans déclencher d'alarme.
   Sur la centrale, la LED rouge 'Alarme' est allumée.
   La date et l'heure s'affichent. Exemple:
2. Tapez '0' suivie de votre code. Chaque touche que vous enforcez fait apparaitre un * sur l'affichage. Le 0' vous permet de corriger une erreur eventuelle.

Bip Biip

MAR 23 AVR 07.39

Taper Code

0 + code

Taper Code ***

Mise à l'Arret?

Infos Mémorisées...

004 Alarme

004 Porte Arrière

1. Appuyez sur la touche Accepte

Le système affiche la liste de toutes lesInfos mémorisées.

Dans cet exemple, une alarme a eu lieu dans la zone 4, le 25 avril à 5 h 20.

23 AVR 05.20

Système Désarmé

MAR 23 AVR 07.40

Terminé?

Système Désarmé

MAR 23 AVR 07.41

1. Appuyez sur la touche Accepte pour confirmer l'alarme.
2. Appuyez sur la touche Accepte.

Les étapes 3 et 5 peuvent être automatisées; en ce cas, vous ne devez pas appuyer sur la touche Accepte.

NOTEZ LA DEFAILLANCE OU L'ALARME DANS VOTRE JOURNAL DE BORD !

TÉLECHARGEMENT SUR LA CD34

L 'installateur peut contrôler, modifier ou programmer l'installation à distance. Grâce à un modem intégré ( dans la carte RD6202 ), des messages peuvent être transmis de la centrale vers un micro-ordinateur (chargement), et d'un micro-ordinateur vers la centrale (déchargement). Ainsi, le déchargement et le chargement constituent des instruments rapides et pratiques pour identifier et résoudre facilement d'eventuels problèmes.

Comment étabir une liaison :

1. L'installateur se connecte à votre système d'alarme via la ligne téléphonique. Le transmetteur répond et vérifie si la liaison peut être établie. Ensuite, le transmetteur rappelle l'installateur. Cette procédure permet d'éviter que toute personne autre que l'installateur puisse acceder au système.
2. En introduisant un code de téléchargement. Il s'agit d'un code que vous pouvez introduire lorsque l'écran affiche la date et l'heure. Si le code est correct, le message “O.K.” s'affichera à l'écran, puis le transmetteur téléphonera à votre installer et étabira une liaison.

Une fois la liaison établie, l'écran affiche le message "U/D marche". A partir de ce moment, vous ne pouvez plus effectuer d'opérations sur votre système jusqu'à ce que la date et l'heure réapparaissent.

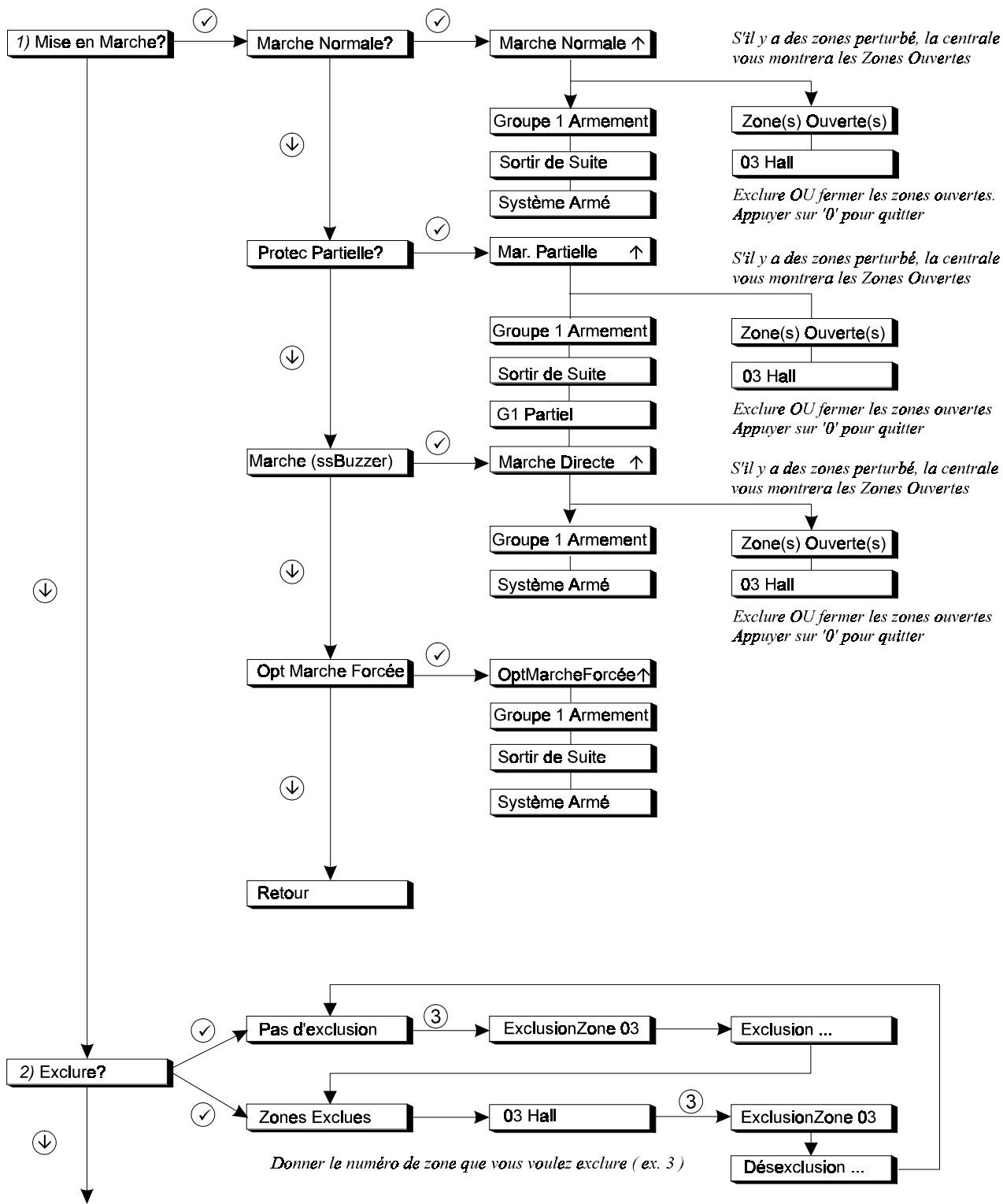

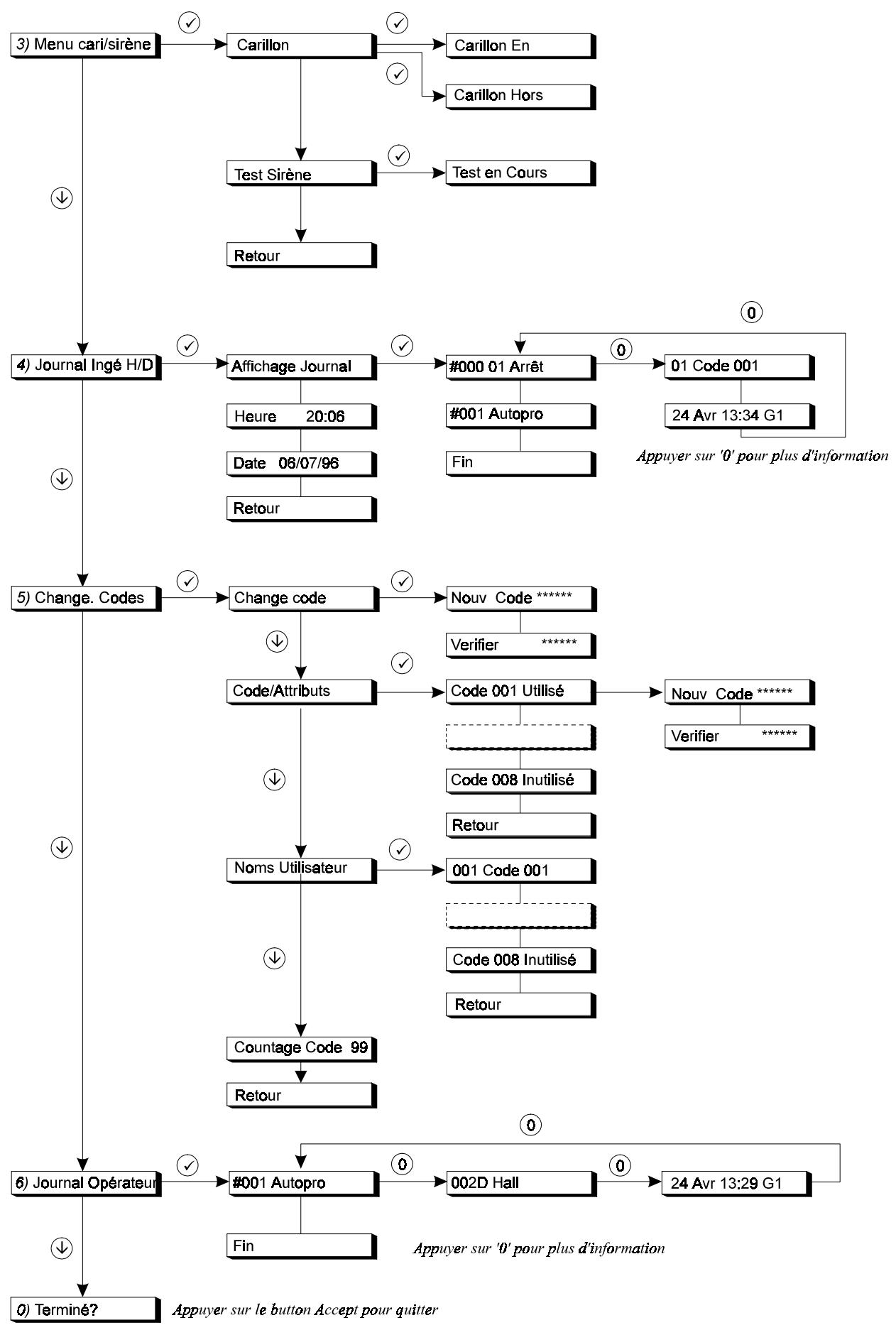

TABLEAU SCHÉMATIQUE DES LISTES D'OPTIONS

Les tableaux ci-après fournissant une liste des options disponibles sur la centrale d'alarme CD3402. Ils indiquent également les touches du clavier à utiliser pour acceder à ces options. Les symboles employés pour représentier ces touches sont les suivants:

Accepte

Rejet

Vers le bas

Vers le haut

LISTED OPTIONS DE LA CD34

Ce système comporte six options de menu principales. Selon la programmation effectuee, votre code peut vous donner acces à tout ou partie des ces options. Si vous souhaitez avoir acces à d'autres options que celles qui vous sont autorisées pour l'instant, prenez contact avec votre installerateur.

Les options suivantes vous permettent d'effectuer les opérations décrites:

Option du menu

1. Mise en Marche?

Opération autorisée

Ce menu compte quatre sous-options, qui vous permettent d'effectuer différentes opérations:

Marche Normale?

Armement

• Protec. Partielle? par l'installateur)

Armement avec zones exclues (programmées

MarchesansBuzzer

Armement sans temps de sortie

Marche ForCee

Armement avec zones exclues, sauf zones entrée/sortie et zone(s) d'accès

• Retour

Retour menu précédent

1. Exclure

Exclusion de zones dans une installation

1. Menu cari/sirène

Arme ou désarme le carillon

• Test de fonctionnement des sirènes interieures/extérieures et du carillon

• Journal Inge H/D

• Affichage journal ingénieur

• Changement heures

• Changement date

• Changement Codes

• Changer son propre code

• Changer codes

Changer son propre code ou tous les autres codes

• Attributes utiliseator

Modifier les attributs d'un utiliser

Comptage de code

Programmer combien de fois le code 8 (code temporaire) peut etre utiliser (maximum 99 fois)

1. Journal Opérateur

Liste détaillée des problèmes dans le système. Ce journal s'efface chaque fois que le système est armé.

1. Terminé?

Quitter le système. Date et heures s'affichent.
