Type de produit	Station d'accueil USB-C
Marque	Sabrent
Modèle	DA-CPHD
Connectivité	USB-C, HDMI, USB-A, Ethernet
Résolution maximale	4K à 60 Hz (HDMI)
Alimentation	USB-C Power Delivery 100 W (entrée)
Dimensions (L×l×h)	105 × 50 × 20 mm
Poids	120 g
Matériau	Aluminium brossé
Systèmes d'exploitation supportés	Windows, macOS, Linux, Android
Fonctions principales	Extension de ports, charge des appareils, sortie vidéo, transfert de données
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter les liquides
Sécurité	Protection contre les surtensions, les courts-circuits et la surchauffe
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; réparation en centre agréé
Garantie	1 an (selon revendeur)
Informations générales	Plug-and-play, aucun pilote nécessaire

FOIRE AUX QUESTIONS - DA-CPHD Sabrent

Le Sabrent DA-CPHD est-il compatible avec mon ordinateur portable ?

La station d'accueil est compatible avec tout appareil disposant d'un port USB-C prenant en charge le mode alternatif (DisplayPort Alt Mode). Elle fonctionne sous Windows, macOS, Linux et Android.

Puis-je utiliser la station d'accueil pour charger mon ordinateur portable ?

Oui, la station prend en charge la charge USB-C Power Delivery jusqu'à 100 W. Branchez votre chargeur d'origine sur le port USB-C d'entrée pour alimenter à la fois la station et votre ordinateur.

Quelle est la résolution maximale prise en charge par le port HDMI ?

Le port HDMI supporte une résolution allant jusqu'à 4K à 60 Hz (3840×2160). Assurez-vous que votre câble HDMI et votre écran sont également compatibles 4K.

Dois-je installer des pilotes pour utiliser la station ?

Non, la station est plug-and-play. Aucun pilote n'est nécessaire pour les systèmes d'exploitation courants. Elle est reconnue automatiquement dès la connexion.

Combien de ports USB supplémentaires sont disponibles ?

La station Sabrent DA-CPHD offre plusieurs ports USB-A 3.0 (jusqu'à 5 Gbit/s) et un port USB-C (données). Le nombre exact de ports peut varier selon la version.

Puis-je connecter plusieurs écrans via la station ?

La station dispose d'un seul port HDMI permettant de connecter un écran externe. Pour plusieurs écrans, utilisez un adaptateur ou une station multi-écrans.

Est-ce que la station fonctionne avec un iPad Pro ou un MacBook Air ?

Oui, les appareils Apple dotés d'un port USB-C/Thunderbolt 3/4 sont compatibles. Testé avec iPad Pro, MacBook Air et MacBook Pro.

Comment nettoyer la station d'accueil ?

Débranchez la station et utilisez un chiffon doux et sec, légèrement humide si nécessaire. Évitez les nettoyants abrasifs ou liquides pénétrant dans les ports.

La station est-elle protégée contre les surtensions ?

Oui, elle intègre une protection contre les surtensions, les courts-circuits et la surchauffe pour protéger vos appareils connectés.

Que faire si la station ne fonctionne pas après connexion ?

Vérifiez que votre ordinateur supporte le mode alternatif USB-C. Essayez un autre câble USB-C, redémarrez l'ordinateur, ou testez un autre port. Si le problème persiste, contactez le support Sabrent.

MODE D'EMPLOI DA-CPHD Sabrent

• Commutateur: Appuyez sur ce bouton pour alterner le composé, le S-Video ou l'entrée de HDMI.
• 720/1080p: Appuyez sur ce bouton pour sélectionner la résolution désirée de la production HDMI: 720p@50/60Hz ou 1080p@50/60Hz
• LED: Signal 720p de la production HDMI quand la LED est rouge, et 1080p quand bleu.

FAQ'S

Je ne reçois aucune photo sur ma TVHD.

Assurez-vous que la production Switch est placée pour assortir la même source que l'entrée. Par exemple, si vous reliez votre lecteur DVD au convertisseur de Sabrent utilisant le composé, veillez à appuyer sur le commutateur jusqu'à ce que le composé soit sélectionné.

Photo tordue de production.

Essayez d'appuyer sur le bouton de 720/1080 pour ajuster la résolution du signal de sortie de HDMI. En outre, assurez-vous que la TV elle-même soutient la résolution que vous essayez de réaliser. (Non toutes les TV soutiennent 1080P)

CARACTÉRISTIQUES

Résolution d'entrée de HDMI soutenue	480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz
Résolution d'entrée de carte graphique de HDMI soutenue	640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x720@60Hz, 1280x768@60Hz, 1280x1024@60Hz, 1360x768@60Hz, 1366x768@60Hz, 1400x1050@60Hz, 1440x900@60Hz, 1680x1050@60Hz, 1920x1080@60Hz
CVBS entrée	Détectez NTSC/PAL automatiquement: 1.0Vp-p Impédance: 75Ω
S-Video entrée	Détectez NTSC/PAL automatiquementY: 1.0Vp-p Impédance: 75Ω C: 0.6Vp-p Impédance: 75Ω
HDMI DDC signal	5Vp-p (TTL)
HDMI TMDS signal	0.5 – 1.0Vp-p
HDMI output signal	720p@50/60Hz, 1080p@50/60Hz
Puissance	3.5W
Adaptateur de puissance	DC 5V / 2A

MANUEL D'UTILISATION

©

DA-CPHD

CONVERTIDOR HDMI/S-VIDEO/COMPUESTO A HDMI HASTA 1080P

• HDMI/Composite/S-Video au convertisseur de HDMI
• Adaptateur de puissance
• Manuel d'utilisation

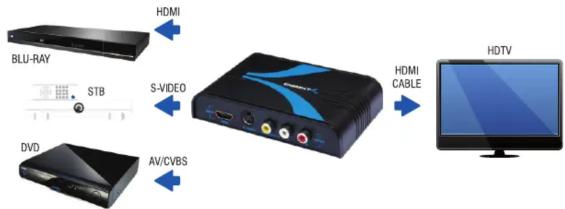

INSTALLATION

• Reliez votre dispositif au connecteur correspondant sur le convertisseur de Sabrent, par l'intermédiaire d'une de plusieurs options: Composite, S-Video, ou HDMI.
• Après, reliez un câble de HDMI de la production du HDMI du convertisseur de Sabrent à l'entrée de HDMI du TV/Projector désiré.
• Pour finir, reliez l'adaptateur de puissance et ajustez la TVHD sur le canal de HDMI.

