Type de produit	Unité de fax pour KONICA MINOLTA DI181
Caractéristiques techniques principales	Vitesse d'impression : 33,6 Kbps, Résolution : 200 x 200 dpi, Mémoire : 2 Mo
Fonctions principales	Envoi et réception de fax, Fonction de télécopie, Impression de documents
Compatibilités	Compatible avec les modèles KONICA MINOLTA DI181
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Alimentation électrique	Non spécifiée
Entretien et nettoyage	Nettoyage régulier des têtes d'impression et des rouleaux, Vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des distributeurs KONICA MINOLTA
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, Garantie limitée disponible

FOIRE AUX QUESTIONS - FAX UNIT FOR DI181 KONICA MINOLTA

Comment installer l'unité de télécopie KONICA MINOLTA pour DI181 ?

Pour installer l'unité de télécopie, éteignez l'appareil, ouvrez le panneau latéral, insérez l'unité de télécopie dans le slot prévu à cet effet, puis refermez le panneau et rallumez l'appareil.

Pourquoi mon appareil ne reçoit-il pas de fax ?

Vérifiez que l'unité de télécopie est correctement installée et que les câbles sont bien connectés. Assurez-vous également que le numéro de fax est correctement composé.

Comment envoyer un fax avec le KONICA MINOLTA DI181 ?

Pour envoyer un fax, placez le document à envoyer dans le chargeur de documents, composez le numéro de fax sur le clavier, puis appuyez sur le bouton 'Envoyer'.

Que faire si le fax est bloqué en attente ?

Si le fax est bloqué, vérifiez la connexion téléphonique et assurez-vous qu'il n'y a pas de problème de ligne. Redémarrez l'appareil si nécessaire.

Comment vérifier le niveau de toner de l'unité de télécopie ?

Pour vérifier le niveau de toner, accédez au menu principal, sélectionnez 'État de l'imprimante', puis choisissez 'Niveau de toner'.

Pourquoi le fax que j'ai reçu est flou ou illisible ?

Cela peut être dû à un problème de qualité d'impression ou d'envoi. Assurez-vous que le document original est en bon état et vérifiez le niveau de toner ou de papier.

Comment nettoyer l'unité de télécopie pour éviter les bourrages papier ?

Pour nettoyer l'unité de télécopie, utilisez un chiffon doux et sec pour essuyer les rouleaux d'alimentation et l'intérieur de l'appareil. Évitez d'utiliser des produits chimiques.

Où puis-je trouver des pièces de rechange pour l'unité de télécopie KONICA MINOLTA ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur KONICA MINOLTA local ou sur le site Web officiel de KONICA MINOLTA.

Comment réinitialiser les paramètres de l'unité de télécopie ?

Pour réinitialiser les paramètres, allez dans le menu principal, sélectionnez 'Paramètres', puis choisissez 'Réinitialiser' et suivez les instructions à l'écran.

L'unité de télécopie émet-elle des bips étranges ?

Des bips peuvent indiquer une erreur ou un problème de connexion. Consultez le manuel d'utilisateur pour le code d'erreur correspondant ou redémarrez l'appareil.

MODE D'EMPLOI FAX UNIT FOR DI181 KONICA MINOLTA

1.1 Introduction 1-1 1.2 Comment fonctionne un télécopieur ? 1-2 1.3 Signes de conformité pour les appareils munis du label CE 1-3 Autorisation selon CTR21 1-3 1.4 Conseils de sécurité 1-4 Sécurité laser 1-4 Rayonnement interne du laser 1-4 Émanation d'ozone 1-5 1.5 Caractéristiques de performance 1-5 1.6 Tableau multifonctions 1-6

Installation

2.1 Tableau de commande, affichages et touches 2-1 2.2 Touches d'appel direct programmables 2-3 2.3 Raccordement du câble de téléphone 2-5 2.4 Mise en marche de l'option fax 2-5

3. Entrée des données

3.1 Préparation des entrées 3-1 3.2 Conventions d'écriture pour les entrées de données 3-1 3.3 Entrer le texte 3-2 Entrer des chiffres et des lettres 3-2 Signes spéciaux 3-2 3.4 Entrer le numéro de fax 3-3 3.5 Entrer le nom de votre société 3-4 3.6 Entrer la date et l'heure 3-4 3.7 Entrer des numéros de fax 3-5 Entrée de l'appoint direct 3-5 Entrée du numéro en abrégé 3-7 Changement des touches d'appoint direct ou des numéros en abrégé 3-9 Effacer les touches d'appoint direct ou les numéros en abrégé

en abrége 3-11

Entretien de l'appareil collectif 3-12

Changement de l'appel collectif 3-13

Effacer l'appel collectif 3-14

Annuaire 3-14

3.8 Autres réglages de l'appareil

Réglage des signaux sonores 3-15

En-tete 3-16

Installation de la boîte de relais 3-17

Effacer la boîte de relais 3-19

4. Émettre

Consignes concernant les documents à envoyer 4-1

Utilisation des pochettes de transport 4-2

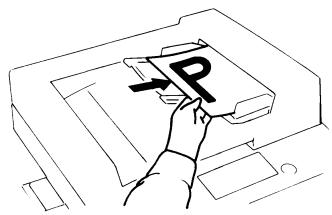

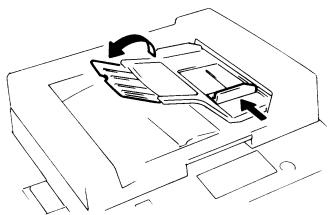

Placement du document à envoyer dans le support.

de document 4-2

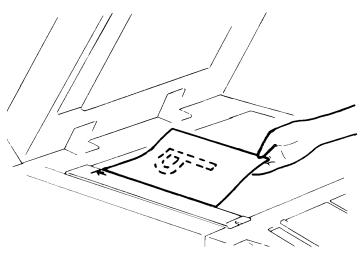

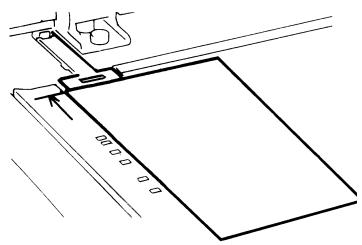

Placement des documents sur le scanner à plat. 4-3

4.2 Réglages de transmission

Résolution 4-4

Contraste 4-4

Appel manuel avec le clavier de chiffres 4-5

Appel automatique avec l'appel direct 4-5

Appel automatique avec numéro abrégé 4-5

Appel collectif automatique 4-5

Annuaire 4-6

Répétition manuelle d'appel 4-7

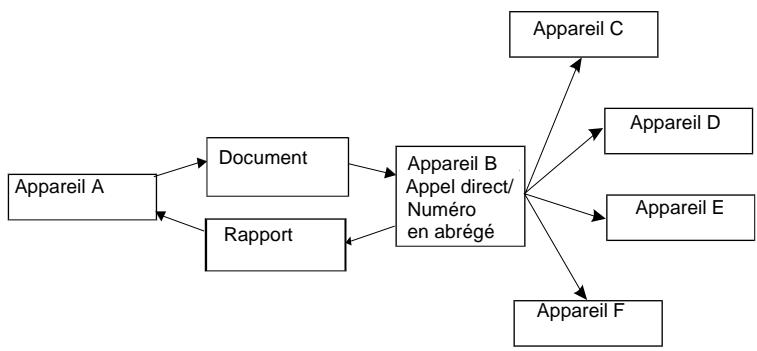

4.8 Envoi relais

Demande standard 4-13

5 Réception

5.1 Réception manuelle

Réglage de base de la réception

5.2 Réception automatique 5-2

5.3 Réception sur mémoire 5-2

5.4 Réception sur boîte de message 5-3

Créer la boîte de message 5-3

Effacer la boîte de message 5-4

Imprimer le contenu de la boîte de message 5-5

5-5 Réception à convenance. 5-6

Demande standard.

5.6 Réglages de réception

Réglage du format de papier 5-9

Nombre de sonneries : 5 à 10

6 Rapports et listes

6.1 Réglage de base des rapports 6-2 6.2 Imprimer les rapports 6-3 6.3 Imprimer liste d'appels directs / liste d'appels collectifs 6-4 6.4 Imprimer rapport d'entrées en mémoire 6-5

Suppression d'erreurs

7.1 Message d'erreur 7-1 7.2 Codes d'erreur 7-4

8 Annexe

8.1 Données techniques 8-1 8.2 Index 8-2 8.3 Marquage CE (Déclaration de Conformité) 8-5

1.1 Introduction

Nous vous remercions d'avoir opté pour l'achat d'un Di181f et de nous avoir prouvé de cette manière votre confiance en nos produits. L'appareil a été conçu de façon moderne et répond aux exigences requises pour un télécopieur actuel. Il allie progrès de la technique et fonctionnalité à un design harmonieux.

Notre appareil a obtenu l'autorisation d'entrée dans le réseau des services de télécopie des Télécom. Il est compatible avec les télécopieurs du groupe de transmission 3.

Pour la fabrication du Di181f, nous avons employé le même standard de qualité haut de gamme que pour les autres articles de notre entreprise.

Ce manuel d'utilisation est destiné à vous aider à vous familiariser avec cet appareil. Il contient toutes les informations nécessaires pour la mise en marche, pour l'utilisation en général, ainsi que pour le chargement du papier de réception de fax.

Conservez ce manuel d'utilisation constamment à portée de main.

1.2 Comment fonctionne un télécopieur ?

Un télécopieur est connecté tout simplement sur une ligne téléphonique courante. Le fonctionnement est fort semblable à celui d'un téléphone.

Le fonctionnement est donc très simple : les documents qui doivent être transmis sont tout d'abord lus par une unité de lecture, un scanner. Le télécopieur ne reconnaît pas les lettres en tant que telles, mais l'image point par point. Vous pouvez donc utiliser non seulement des textes comme documents, mais aussi des dessins et des photos. Le télécopieur transforme ensuite ces informations dans un format numérique (pour simplifier, en points blancs et noirs), comprime ces données pour finalement les transmettre à un autre télécopieur par l'intermédiaire de la ligne téléphonique.

Si on vous appelle d'un fax, la sonnerie de votre téléphone n'est pas différente de l'habitude - donc vous ne pouvez pas reconnaître si l'appel vient d'un télécopieur ou d'une personne, tant que vous n'avez pas décroché le combiné. Au début d'une communication par fax, on entend des sons aigus. Il s'agit du "Handshaking" (la poignée de mains) qui établit la "conversation" entre l'appareil émetteur et l'appareil récepteur, tout comme les personnes qui - normalement - se présentent au début d'une conversation téléphonique. Au cours de cet "entretien", les données techniques des deux appareils sont synchronisées les unes aux autres pour garantir une transmission et une réception optimales.

Pour votre Di181f, vous n'êtes pas obligé d'écouter cet entretien. Ce manuel d'utilisation vous montre comment cela fonctionne. Vous y trouverez tout sur les réglages qui sont nécessaires, soit lors de l'installation, soit en cas de besoin. Vous pouvez donc effectuer les possibilités de réglage dans l'ordre que vous désirez et laisser de côté les réglages qui ne sont pas indispensables immédiatement.

À propos, savez-vous comment est né le mot "fax" ? Il s'agit d'un mot américain artificiel qui s'est affirmé au plan international et qui est dérivé du latin "facere" (faire) et "simile" (semblable). Donc, une copie doit être rendue semblable à l'original. Au lieu d'employer le mot fax, on parle aussi d'appareils fac-similés ou de télécopieurs.

Et maintenant, nous vous souhaitons beaucoup de plaisir en "communiquant".

Autorisation selon CTR21

Annexe II

Cet appareil a été autorisé pour être branché en Europe comme dispositif final unique sur le réseau téléphonique public, conformément à la décision du Conseil 98/482/CEE. Étant donné qu'il existe des différences entre les réseaux téléphoniques publics des divers pays, cette autorisation n'est cependant pas une garantie absolue de fonctionnement parfait de l'appareil sur tous les points finaux du réseau.

Si vous éprouvez des difficultés en cours de fonctionnement, adressez-vous à votre revendeur local.

1.4 Conseils de sécurité

Respectez les conseils de sécurité suivants pour garantir le fonctionnement de l'appareil sans danger.

• Connectez l'appareil uniquement sur une prise de courant de sécurité de 200-240 V/50 Hz. Assurez-vous que le réseau électrique n'est pas coupé sur cette prise la nuit.
• Ne tirez jamais sur le câble quand vous désirez le déconnecter, mais sur la fiche. Si possible, ne connectez pas l'appareil sur une prise multiple.
• Si vous êtes abonné au service fax des Télécom, vous êtes tenu de maintenir l'appareil en fonctionnement permanent. Vous êtes responsable de l'entrée correcte de l'identification.
• N'ouvrez pas les pièces visées sauf celles décrites dans le manuel. Adressez-vous au service après-vente en cas de nécessité.
• N'ouvrez jamais l'appareil pendant la transmission ou l'impression. Veillez à ce que l'humidité ne pénètre pas
• Ne laissez pas de corps étrangers pénétrer
• En cas de panne ne pouvant pas être réparée à l'aide des indications décrites ci-après, adressez-vous exclusivement au service après-vente.
• Procédez régulièrement au nettoyage.

Les unités de toner et de cylindre peuvent être reprises dans le cadre de l'entretien par le service après-vente.

Sécurité laser

Cet appareil est équipé d'une imprimante de pages qui fonctionne à l'aide d'un laser. Aucun problème ne peut survenir au niveau du laser si l'appareil est manié conformément aux consignes d'utilisation. Le rayon laser ne peut en aucun cas s'échapper au cours du processus d'impression. L'émission de rayons est limitée grâce au boîtier protecteur.

Rayonnement interne du laser

Puissance de rayonnement maximum : 1,3 × 10⁻³ (mW) ; longueur d'onde : 770-810 (nm)

L'appareil fonctionne avec une unité de diodes laser de la classe 1lb et un rayon laser invisible. L'unité laser ne doit en aucun cas être ouverte, nettoyée ou réparée par l'utilisateur.

Émanation de zone

Il émane une petite quantité d'ozone pendant l'impression. Ceci n'est toutefois pas dangereux. Cependant, veillez à ce que la pièce où se trouve votre fax laser soit suffisamment aérée, surtout si l'appareil imprime sans interruption pendant une longue période.

1.5 Caractéristiques de performance

Votre nouveau fax est un appareil multifonctionnel compact qui vous facilite le travail et réduit la durée de transmission des fax. Grâce à ses fonctions très performantes, le Di181f est en mesure de mémoriser des documents pour les envoyer plus tard et de capter simultanément un message, d'imprimer ou de faire une copie, ou l'inverse.

Type d'appareil

• Format A6 à A3, Mode Super G3, Fax Laser de bureau
• jusqu'à 33 600 bps de vitesse de transmission
• Codification MH / MR / MMR / JBIG, ECM
• Introduction automatique de documents jusqu'à 50 feuilles (A4)
• Réserve de papier jusqu'à 300 feuilles.
• Affichage LCD deux lignes de 20 signes, 64 tons de gris.

Fonctions d'Apple

Transmission retardée - Envoi en relais - Multifonctions de demande et de transmission - Réception confidentielle - Boîte de messages - Envoi confidentiel.

1.6 Tableau multifonctions

Si des collisions surviennent entre les fonctions, les ordres sont exécutés l'un après l'autre sans qu'il soit nécessaire de faire des entrées supplémentaires.

1. Fonction	Fonctions parallètes possibles
Copier	Emmettre Recevoir Imprimer (seulement avec l'option d'impression GDI)
Scanner	Imprimer (seulement avec l'option d'impression GDI)
Emettre	Copier Imprimer (seulement avec l'option d'impression GDI)
Recevoir	Imprimer (seulement avec l'option d'impression GDI)
Impression fax	Copier Imprimer (seulement avec l'option d'impression GDI)

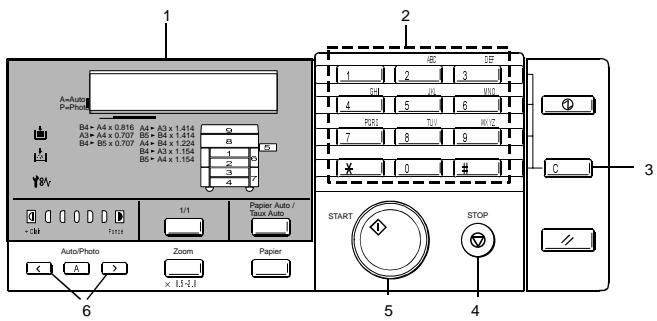

2.1 Tableau de commande, affichages et touches

Nr.	Affichages/Touches	Fonction
1	AFFICHAGE LCD-	Indique le statut de l'appareil et contient des affichages pour divers modes de fonctionnement
2	TOUCHES CHIFFREES	Pour entraîr des suites de chiffres ou de lettres, par ex. numérios d' appel.
3	EFFACER (C)	Appuyez sur cette touche pour corriger lettres ou chiffres que vous avez entrés à l'aide des touches chiffrées.
4	STOP	Pour interrompre manuellement tous les processus.
5	DEPART	Démarre toutes les fonctions de l'appareil comme transmission, réception, copier etc.
6	TOUCHE DE CONTROLLE CONTRASTE	Appuyez sur cette touche pour régler manuellement le contraste.

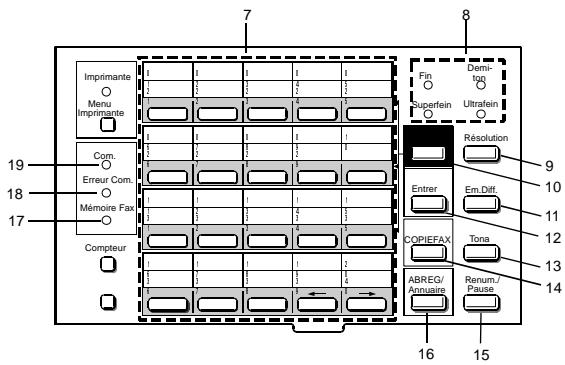

Nr.	Affichages/Touches	Fonction
7	APPEL DIRECT	Pour appeler directement des numéroros mémorisés. En plus, vous pouze appeler diverses fonctions de fax avec cette touche en combinaison avec des touches de fonction. Vous trouvrez plus d'informations dans la prochaine partie "Touches d'appel direct programmées".
8	DIODES RESOLUTION	Indiquent la résolution activée (fin, superfin, ultra fin, teintes de gris).
9	RESOLUTION	Appuyez sur cette touche pour régler la résolution.
10	FONCTION	Appuyez sur cette touche pour ouvrir le menu fonctions. Sélectionnez ensuite la fonction可以选择 soit avec les touches d'applé direct, soit avec les touches directionnelles.
11	Em.Diff.	Appuyez sur cette touche pour effectuer un envoi de livre.
12	ENTRER	Appuyez sur cette touche pour confirmer la saisie de chiffres et de lettres, ainsi que les étapes du menu.
13	Tona	Avec cette touche, vous pouvez créé un signal sonore d'applé.
14	COPIE/FAX	Appuyez sur cette touche pour sélectionner le mode copie ou fax.
15	Penum../PAUSE	Avec cette touche vous pouze répéter le dernier numéro composé ou programmer une pause d'applé.
16	ABREG/ ANNUAIRE	Utilisée pour appeler un numéro abrégé à 3 chiffres. Avec cette touche, vous pouvez aussi chercher un numéro d'applé mémorisé.
17	DIODE MEMOIRE	Cette diode s'allume quand un document est mémorisé.
18	DIODE D'ERREUR	Cette diode s'allume en cas d'erreur.
19	DIODE COMMUNICATION	Cette diode est allumée pendant les transactions de fax (envoi, réception etc.).

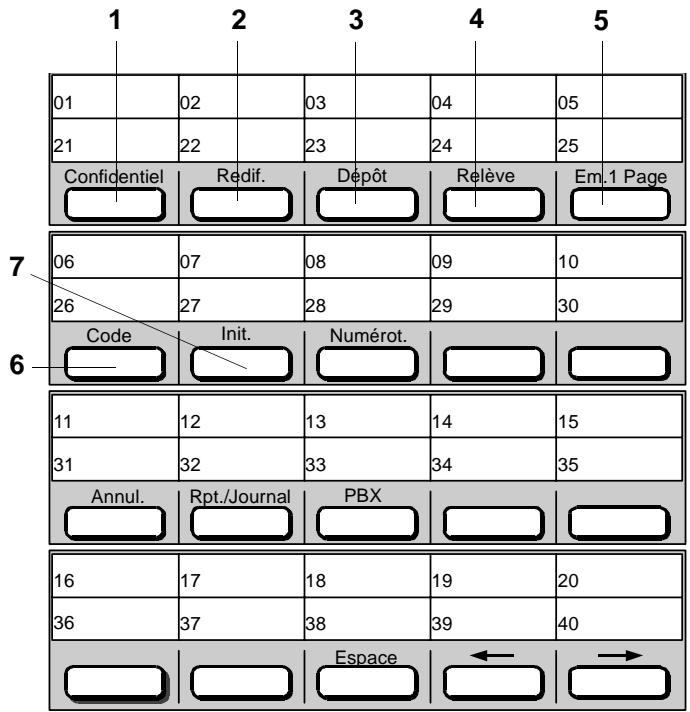

Touches d'appel direct programmables

Nr.	Affichages/Touches	Fonction
1	CONFIDENTIEL	Appuyez sur cette touche pour envoyer ou receivevoir confidentiellement ou pourisser une boîte de messages.
2	REDIF.	Appuyez sur cette touche pour effectuer des envois en relais ou pourisser des boîtes de relais.
3	DéPÔT	Appuyez sur cette touche pour��rir une des fonctions de demande d'envoi
4	RELÈVE	Appuyez sur cette touche pour��rir une des fonctions de demande de réception.
5	EN. 1 PAGE	Appuyez sur cette touche pour émettre manuellement.
6	CODE	Appuyez sur cette touche pour saisser le nom de votre entreprise, votre code, la date et l'heure.
7	INIT.	Appuyez sur cette touche pour régler le type de connexion et l'entête.

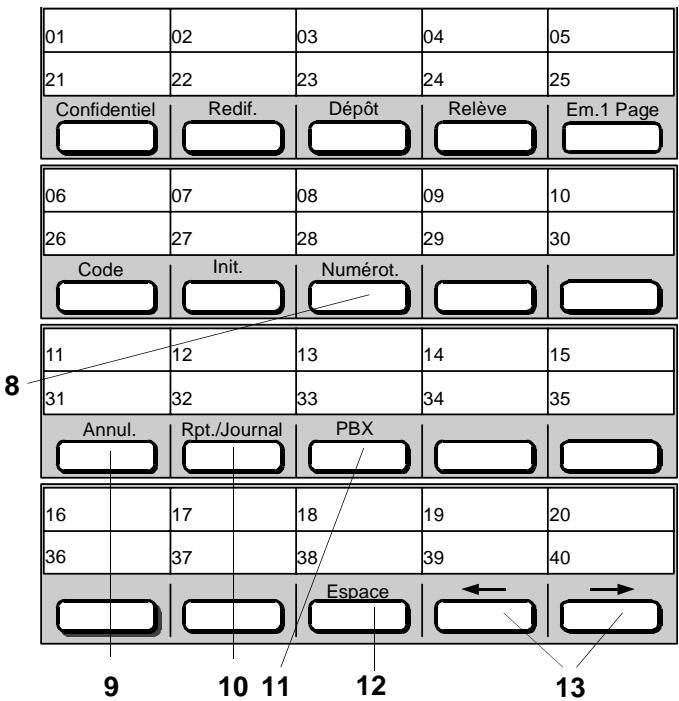

Nr.	Affichages/Touches	Fonction
8	NUMÉROT.	Appuyez sur cette touche pour mémoriser appel direct, numéro abrégé et appel groupé.
9	ANNUL.	Appuyez sur cette touche pour effacer les réservations d'envoi et de réception.
10	RPT./JOURNAL	Appuyez sur cette touche pour imprimer rapports et listes.
11	PBX	Appuyez sur cette touche pour supprimer l'indicatif de ligne extérieure. Vous pouvez ainsi joindre des fax à l'intérieur de votre propre réseau de lignes intérieures.
12	ESPACE	Avec cette touche vous pouvez insérer un espace dans une saisie de texte.
13	TOUCHES DIRECTIONNELLES	Avec ces touches vous pouvez déplacer le curseur vers la gauche ou vers la droite et appeler le dernier ou le prochain point du menu.

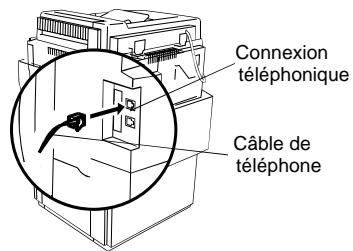

2.2 Raccordement du câble de téléphone

1. Introduisez la fiche du câble de téléphone dans la prise à l'arrière droit de l'appareil.

2. Connectez la fiche TAE à la prise de téléphone.

2.3 Mise en marche de l'option fax

Mettez l'appareil en marche et positionnez le commutateur. La fonction fax de votre Di181f est maintenant prête à fonctionner.

3.1 Préparation des entrées

Avant de pouvoir utiliser toutes les fonctions de votre télécopieur, vous devez procéder à quelques entrées de données. Ce chapitre explique comment vous pouvez entrer votre nom, votre ligne téléphonique, des postes correspondants avec lesquels vous devez communiquer, etc. Vous pouvez interrompre l'entrée de données à tout moment en appuyant sur [STOP]. L'entrée n'est alors pas mémorisée. Si vous n'appuyez sur aucune touche pendant plus de 30 secondes, l'entrée est aussi interrompue.

3.2 Conventions d'écriture pour les entrées de données

Sauf indication contraire, chaque touche doit être pressée l'une après l'autre, même si pour rendre l'explication plus claire un + se trouve entre les touches indiquées. "Appuyez sur 0 + [5] + [ENTREE]" signifie : Appuyez sur la touche chiffrée 0, puis sur la touche chiffrée [5] et ensuite sur la touche avec l'inscription [ENTREE].

3.3 Entrer le texte

À l'aide du clavier de chiffres, vous pouvez entrer des lettres et des signes spéciaux. Reportez-vous aux tableaux suivants pour savoir comment procéder. Appuyez sur [ENTREE] pour mémoriser l'entrée en question. Entrez un espace avec la touche [ESPACE]. Si vous vous êtes trompé, vous pouvez corriger le texte incorrect en appuyant sur [ANNUL.]. Appuyez sur la touche directionnelle vers la droite (OT 40) pour déplacer le curseur après avoir entré une lettre ou un signe spécial.

Entrer des chiffres et des lettres

Appuyez sur les touches suivantes pour la saisie de lettres :

Touchechiffree	1	2	3	4	5	6	7	8	9	0
appuyer une fois	1	2	3	4	5	6	7	8	9	0
appuyer deux fois		A	D	G	J	M	P	T	W
appuyer trois fois		B	E	H	K	N	Q	U	X
appuyer quatre fois		C	F	I	L	O	R	V	Y
appuyer cinq fois							S		Z

Signes spéciaux

Appuyez sur la touche [^*] autant de fois qu'il est indiqué dans le tableau.

Touche chiffrée	*	Touche chiffrée	*	Touche chiffrée	*
appuyer une fois	*	appuyer 9 fois	,	appuyer 17 fois	:
appuyer 2 fois	&	appuyer 10 fois	!	appuyer 18 fois	;
appuyer 3 fois	-	appuyer 11 fois	+	appuyer 19 fois	@
appuyer 4 fois	/	appuyer 12 fois	=	appuyer 20 fois	%
appuyer 5 fois	(	appuyer 13 fois	<	appuyer 21 fois	[
appuyer 6 fois	)	appuyer 14 fois	>	appuyer 22 fois	]
appuyer 7 fois	"	appuyer 15 fois	?	appuyer 23 fois	'
appuyer 8 fois	.	appuyer 16 fois	$

3.4 Entrer le numéro de fax

Pour la ligne d'en-tête, vous pouvez entrer votre numéro de fax (code) et votre nom. L'en-tête est imprimée au début d'une émission, en haut de la copie de l'appareil récepteur. Vous pouvez entrer jusqu'à 20 signes. Ces informations aident le destinataire à identifier l'expéditeur.

Entrez le signe + en appuyant 10 fois sur [*].

Entrez les espaces avec [ESPACE].

Appuyez sur la touche [FONCTION].

Sélectionnez la fonction.

Appuyez sur [CODE].

NUMERO FAX

<--->/ENTRER

Appuyez sur [ENTRER].

FAX=

CLAVIER/ENTRER

Entrez le numéro de fax et appuyez sur [ENTREE].

FAX=01234567-

CLAVIER/ENTRER

Entrez ensuite votre nom.

3.5 Entrer le nom de votre société

Ici, vous pouvez entrer votre nom et/ou le nom de votre société. Vous pouvez entrer jusqu'à 24 signes.

Cette entrée est décrite au paragraphe 3.3.

1 Appuyez sur [ENTREE].

2 Entrez votre nom et appuyez sur [ENTREE].

Entrez ensuite la date et l'heure.

3.6 Entrer la date et l'heure

La date et l'heure apparaissent sur l'affichage et dans le journal et sont imprimées sur chaque page transmise à l'appareil récepteur.

1 Appuyez sur [ENTREE].

2 Entrez la date (JJMMAA) et l'heure (format 24 heures).

Appuyez sur [ENTRÉE] puis sur [STOP].

Entrée de l'appel direct

Avec cette fonction, vous pouvez mémoriser sur les touches d'appel direct les numéros d'appel que vous composez souvent ou rassembler plusieurs numéros d'appel en un groupe (cette fonction sera décrite au paragraphe "entrée d'appel collectif").

1. Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTOMATIQUE <---> / ENTRER

Appuyez sur la touche directionnelle vers la droite (OT 40) et sur [ENTRER].

SÉLECTION. TOUCHE 1

Appuyez sur la touche d'appoint direct souhaitée. Appuyez deux fois sur l'appoint direct de 1 à [20] pour programmer les touches de [21] à [40].

1T06 : NOUV. NUMEROTATION 1T/ENTRER

Appuyez sur [ENTRER] et entrez le numéro d'appel correspondant.

06 : 7654321 CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

SUB : CLAVIER/ENTRER

Entre la sous-adresse ou le numéro de demande sélective à l'aide du clavier de chiffres. Si vous ne désirez pas entrer de sous-adresse, continuez à l'étape 9.

SUB:99999999 CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

Sélectionnez : CLAVIER / ENTRER

Entrez le numéro ID, la sous-adresse ou le mot de passe pour la demande sélective à l'aide du clavier de chiffres.

9 Appuyez sur [ENTREE].

10 Entrez le nom et appuyez sur [ENTREE].

11 Sélectionnez la vitesse du modem souhaitée .

12 Appuyez sur [ENTREE].

13 À l'aide du clavier numérique, sélectionnez si vous désirez entrer d'autres numéros d'appel direct et appuyez sur [ENTREE].

Remarque

En remplissant les étiquettes d'appel direct, vous trouverez plus facilement les numéros plus tard.

Entrée du numéro en abrégé

De même que pour les touches d'appoint, vous pouvez aussi mémoriser des numéros d'appoint en abrégé. Le numéro d'appoint en abrégé est un nombre à trois chiffres représentant un numéro d'appoint complet. Vous pouvez enregistrer jusqu'à 150 numéros en abrégé (000-149).

Appuyez sur [FONCTION] et [NUMÉROT].

NUMÉROTATION AUTOMATIQUE / ENTRER

Appuyez sur [ENTRER].

ABR ---- ENTRER No. 0-9

Entrez le numéro abrégé désiré à l'aide des touches de chiffres et appuyez sur [ENTREE].

122 : CLAVIER/ENTRER

Entrez le numéro d'appointage correspondant.

122 : 08765432 CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

SUB : CLAVIER/ENTRER

Entrez la sous-adresse ou le numéro de demande sélective à l'aide du clavier de chiffres. Si vous ne désirez pas entrer de sous-adresse, continuez à l'étape 9.

SUB : 99999999 CLAVIER / ENTRER

Appuyez sur [ENTRÉE].

Sélectionnez : CLAVIER / ENTRER

Entrez le numéro d'identification de sous-adresse ou le mot de passe pour la demande sélective à l'aide du clavier numérique.

SID : 123456 CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

et appuyez sur [ENTREE].

Entrez le nom à l'aide du clavier de chiffres et appuyez sur [ENTREE].

MODEM 0: H / 1: M / 2: L. Sélectionnez 0-2 et appuyez sur [ENTRER].

Sélectionnez la vitesse du modem souhaitée à l'aide du clavier de chiffres.

MODEM : 0: Haut / 1: Moyen / 2: Bas. Sélectionnez 0, 1 ou 2, puis appuyez sur ENTRER.

0 : Haute (33600 bps)

Appuyez sur [ENTRÉE].

0: CONTINUER / 1: FIN 0-1 / ENTRER

Sélectionnez à l'aide du clavier numérique si vous désirez entrer d'autres numéros en abrégé et appuyez sur [ENTREE].

0: CONTINUER / 1: FIN 0-1 / ENTRER

Changement des touches d'appel direct ou des numéros en abrégé

Vous pouvez modifier la programmation d'une touche d'appel direct en procédant de la manière suivante.

1. Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTO <-->/ENTRER

Appuyez sur la touche directionnelle vers la droite (OT 40) et sur [ENTRER].

Sélectionnez la touche 1T.

Appuyez sur la touche d'appoint direct souhaitée. Appuyez deux fois sur l'appoint direct de 1 à [20] pour modifier les touches de [21] à [40].

1T06 : DDD 1T / ENTRER / EFFACER

Appuyez sur [ENTRÉE] et indiquez le nouveau numéro d'appel.

06 : 7654321 CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

SUB : CLAVIER/ENTRER

Entrez la nouvelle sous-adresse ou le numéro de l'appel sélectif à l'aide du clavier de chiffres. Si aucune sous-adresse n'est mémorisée, continuez à l'étape 9.

SUB : 99999999 CLAVIER / ENTRER

Appuyez sur [ENTRÉE].

SID:11234 CLAVIER/ENTRER

Entrez le nouvel ID sous-adresse ou le mot de passe pour la demande sélective à l'aide du clavier de chiffres.

SID : 123456. Clavier/Entrer.

9 Appuyez sur [ENTREE].

10 Entrez le nom et appuyez sur [ENTREE].

11 Sélectionnez la vitesse du modem souhaitée .

12 Appuyez sur [ENTREE].

13 Sélectionnez à l'aide du clavier numérique si vous désirez entrer d'autres numéros d'appel direct et appuyez sur [ENTREE].

Vous pouvez effacer la programmation d'une touche d'appel direct en procédant de la manière suivante.

1. Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTOMATIQUE <---> / ENTRER

Appuyez sur la touche directionnelle vers la gauche et sur [ENTRER].

Sélectionnez la touche 1T.

Appuyez sur la touche d'appoint direct souhaitée. Appuyez deux fois sur l'appoint direct de 1 à [20] pour programmer les touches de [21] à [40].

1T06 : INFO 1T / ENTRER / EFFACER

Appuyez sur [C] tout à fait à droite sur le tableau de commande.

1T06 : EFFACER

À l'aide du clavier de chiffres, sélectionnez si vous voulez effacer d'autres numéros d'appel direct et appuyez sur [ENTRER]. 0 : Continuer / 1 : Fin

0 : CONTINUER / 1 : FIN Appuyez sur 0 ou 1, puis sur ENTRER.

Entrée de l'appoint collectif

Vous pouvez programmer les touches d'appel direct de telle sorte que l'appareil appelle plusieurs destinataires les uns après les autres et envoie à chacun le même document (envoi groupé). Si un groupe de destinataires est souvent le même, vous devriez utiliser cette fonction. Vous pouvez programmer jusqu'à 40 groupes de 99 destinataires maximum chacun.

Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTOMATIQUE/ENTRER

Appuyez deux fois sur la touche directionnelle vers la gauche (OT 39) et sur [ENTRER].

SÉLECTION. TOUCHE. GROUPE 1.

Appuyez sur la touche d'appoint direct souhaitée. Appuyez une fois sur appoint direct de 1 à [20] pour programmer les touches de [21] à [40].

GR02 : NOUV. NUMÉROT. 1T/ENTRER

Appuyez sur [ENTREE] et entrez le numéro d'appel correspondant.

0584644590_ CLAVIER/ENTRER

Appuyez deux fois sur [ENTRER] et entrez le nom du groupe.

02-NAME: MINOLTA CLAVIER/ENTRER

Appuyez sur [ENTRÉE].

0: CONTINUER / 1: FIN 0-1 / ENTRER

À l'aide du clavier de chiffres, sélectionnez si vous désirez modifier d'autres appels collectifs et appuyez sur [ENTRÉE].

0: CONTINUER / 1: FIN 0-1 / ENTRER

Remarque

Sous la rubrique appel collectif, vous pouvez aussi mémoriser une sous-adresse ou un numéro sélectif de demande.

Changement de l'appel collectif

Vous pouvez modifier la programmation d'un appel collectif en procédant de la manière suivante.

1. Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTO <---> / ENTRER

Appuyez deux fois sur la touche directionnelle vers la gauche (OT 39) et sur [ENTRER].

SÉLECTION TOUCHE GROUPE 1

Appuyez sur la touche d'appoint direct souhaitée. Appuyez une fois sur appoint direct de 1 à [20] pour modifier les touches de [21] à [40].

GR02 : MINOLTA 1T/ENTRER/EFFACER

Appuyez sur [ENTREE] autant de fois que nécessaire jusqu'à ce que vous ayez trouvé le numéro souhaité, puis entrez le nouveau numéro.

0 584 647 000 ENTRER/EFFACER

5 Appuyez deux fois sur [ENTREE] et entrez le nom du nouveau groupe.

6 Appuyez sur [ENTREE].

0 : CONTINUER / 1 : FIN 0-1 / ENTRER

À l'aide du clavier de chiffres, sélectionnez si vous désirez modifier d'autres appels collectifs et appuyez sur [ENTRÉE]. 0 : CONTINUER.

0 : CONTINUER / 1 : FIN 0-1 / ENTRER

Remarque

À l'intérieur d'un groupe, vous pouvez effacer un nombre d'épisodes particulier en appuyant sur [C].

Effacer l'appel collectif

Vous pouvez effacer la programmation d'un appel collectif en procédant de la manière suivante.

1. Appuyez sur [FONCTION] et [NUMÉROTATION].

NUMÉROTATION AUTO <---> / ENTRER

Appuyez deux fois sur la touche directionnelle vers la gauche (OT 39) et appuyez sur [ENTREE].

Sélectionnez la touche du groupe 1.

Appuyez sur la touche d'appoint direct souhaitée. Appuyez une fois sur appoint direct de 1 à [20] pour effacer les touches de [21] à [40].

GR02 : NOUV. NUMÉROT. 1T/ENTRER

Appuyez sur [C].

GR02 : EFFACER

À l'aide du clavier de chiffres, sélectionnez si vous désirez modifier d'autres appels collectifs et appuyez sur [ENTRÉE].

0: CONTINUER / 1: FIN 0-1 / ENTRER

Annulaire

L'annuaire n'a pas besoin d'être programmé séparément. Toutes les entrées que vous avez faites sous les rubriques appel direct, numéro en abrégé ou appel collectif sont automatiquement reprises dans l'annuaire.

Au chapitre transmission, il vous sera expliqué comment utiliser l'annuaire pour transmettre.

3.8 Autres réglages de l'appareil

Avec les réglages suivants, vous pouvez adapter l'appareil à vos besoins personnels.

Réglage des signaux sonores

Avec cette fonction, vous pouvez régler les signaux sonores qui résonnent, par exemple en cas d'erreur. Procédez de la manière suivante :

1. Appuyez sur [FONCTION] et [INIT.].

ENTETE

<--->/ENTRER

Appuyez 5 fois sur la touche directionnelle vers la gauche (OT 39) et sur [ENTRER].

0: NON/1: OUI

0-1/ENTRER

Sélectionnez le réglage souhaité à l'aide du clavier de chiffres, appuyez sur [ENTREE] puis sur [STOP].

10/21/98 12:00

FAX Pret

L'en-tête contient votre code de fax, votre nom, un numéro de page, ainsi que la date et l'heure de l'envoi. Ces informations sont transmises au poste récepteur. Avec cette fonction, vous pouvez décider si une en-tête doit apparaître sur les pages transmises. Procédez de la manière suivante :

1 Appuyez sur [FONCTION] et [INIT.].

2 Appuyez sur [ENTREE].

3 Sélectionnez le réglage souhaité à l'aide du clavier de chiffres, appuyez sur [ENTREE] puis sur [STOP].

Installation de la boîte de relais

Cette fonction vous permet d'utiliser votre Di181f comme poste répartiteur pour un envoi relais. Vous pouvez installer un maximum de 10 boîtes de relais.

Appuyez sur [FONCTION] et [REDIF.].

ÉMISSION RELAIS <--> ENTRER

Appuyez sur la touche directionnelle vers la droite (OT 40) et sur [ENTRER].

BOITE RELAIS No: ---- 0-9/ENTRER

À l'aide du clavier de chiffres, entrez le numéro de boîte de relais à 4 chiffres et appuyez sur ENTREE.

BOITE RELAIS ID : ---- 0-9/ENTRER

4 À entrez le numéro ID de boîte de relais à 4 chiffres et appuyez sur [ENTREE].

5 Sélectionnez le numéro d'appoint souhaité à de l'appoint direct ou du numéro en abrégé et appuyez sur [ENTREE].

NAME= CLAVIER/ENTRER

Entrez le nom de la boîte de relais à l'aide du clavier de chiffres.

Entrez le nom de la boî . Appuyez sur [ENTRER].

Appuyez sur [ENTRER] et sélectionnez le réglage souhaité à l'aide du clavier de chiffres. 0 : Ne pas imprimer. 1 : Imprimer.

IMPRIMER 0 : NON / 1 : OUI 0-1 / ENTRER

Appuyez sur [ENTRER] et sélectionnez le réglage souhaité à l'aide du clavier de chiffres.

RAPP. EMISS. 0: N / 1: O 0-1 / ENTRER

0 : Pas de rapport de relais à l'émetteur. 1 : Rapport de relais à l'émetteur.

Appuyez sur [ENTRÉE] et entrez le numéro d'appel de l'émetteur.

FAX=01234567 - CLAVIER/ENTRER

Appuyez sur [ENTRER] et sélectionnez le réglage souhaité à l'aide du clavier de chiffres.

0: CONTINUER / 1: FIN 0-1 / ENTRER

Appuyez sur [ENTRÉE] pour terminer l'opération.

Effacer la boîte de relais

1 Appuyez sur [FONCTION] et [REDIF.].

2 Appuyez sur la touche directionnelle vers la droite (OT 40) et sur [ENTREE].

3 Entrez le numéro de la boîte de relais à 4 chiffres et appuyez sur [ENTREE].

4 Appuyez sur [C] et sélectionnez le réglage souhaité .

0 : Effacer d'autres boîtes. 1 : Fin d'effacement.

Appuyez sur [ENTREE] pour terminer l'opération.

Consignes concernant les documents à envoyer

Les formats de papier suivants peuvent être transmis par votre nouveau télécopieur. Vous pouvez mettre jusqu'à 50 feuilles format A4 dans le support de documents (A3 et B4 : 30 feuilles).

Dimensions maximales du document : 297 mm

Dimensions minimales du document 148 mm

Largeur de texte effective : Max. 291 mm

Si la longueur de 420 mm est dépassée, l'appareil identifie un serrage de papier et stoppe le processus de lecture.

Utilisez des caractères jaunes, vert-jaunes ou bleu clair pour les informations qui ne doivent pas être transmises.

Encre, colle, Tipp-Ex© et autres doivent être entièrement secs avant la transmission.

Danger d'endommagement

Les agrafes, trombones et autres objets similaires doivent être retirés avant la transmission.

Utilisation des poches de transport

Les documents cités ci-dessous doivent être glissés dans une pochette de transport avant la transmission ou être copiés sur du papier normal format A4.

• Formats de papier inférieurs à 148 mm de large ou 100 mm de long.
• Papier de moins de 50 g/m² ;
• Les documents cornés, partiellement déchirés, froissés, humides, rugueux ou enroulés ;
• Le papier traité chimiquement ou sensible à la chaleur.

Placement du document à envoyer dans le support de document

1 Placez les documents côté imprimé vers le haut dans l'entrée de documents.

2 Placez le document au milieu et ajustez les rails de guidage de telle sorte qu'ils touchent légèrement le document original.

Placement des documents sur le scanner à plat

1 Placez le document à envoyer côté imprimé vers le bas sur le scanner à plat.

2 Placez le document dans le coin supérieur gauche et fermez le couvercle du scanner.

Vous pouvez mettre au maximum 50 feuilles format A4 à la fois dans le support de documents. Assurez-vous que la direction et la place sont correctes avant de commencer la transmission.

Si le papier du document est gondolé ou si les feuilles collent les unes aux autres, il se peut que plusieurs feuilles soient insérées en même temps, ce qui peut conduire à un blocage ou à un dérangement dans la transmission. Dans ce cas, vous devriez placer les feuilles une à une dans l'entrée de documents pour garantir un passage sans problème.

La mémoire d'émission standard comprend env. 45 pages de la page de test UIT en résolution standard. Veillez pendant la lecture que l'affichage de la capacité de mémoire ne descende pas à 0%, autrement le processus serait interrompu.

Résolution

Placez tout d'abord le document dans le support.

Le réglage de la résolution n'est pas nécessaire pour les documents normaux ou dactylographiés. Pour modifier la qualité de transmission, vous pouvez appuyer sur la touche RESOLUTION.

RESOLUTION comporte cinq réglages :

Standard	Il s'agit ici de la résolution normale pour un document avec une impression normale et des dimensions standard (par ex. caractères d'imprimerie).
Fin	Résolution pour l'impression fine, par ex. les articles de journaux.
S-Fin	Résolution pour l'impression plus fine, par ex. les dessins.
U-Fin	Ici on atteint la trame la plus fine.
Demi-ton	Si un grand contraste de gris est nécessaire,

Remarque

Si vous utilisez le réglage CONTRASTE DE GRIS, veillez à ce que le document soit balayé au scanner verticalement.

Contraste

Vous réglez le contraste avec les touches de contrôle de contraste. Si vous augmentez le contraste, les différences de couleurs légères sont accentuées dans le document à envoyer et mieux mises en valeur. Toutefois, certaines informations peuvent être perdues dans ce cas.

4.3 Mode d'emploi

Vous disposez de plusieurs possibilités d'appel.

Placez le document dans le support, côté imprimé vers le haut, et composez le numéro avec le mode d'emploi choisi.

Appel manuel avec le clavier de chiffres

Entrez le numéro d'appel à l'aide du clavier de chiffres et appuyez sur [DÉPART]. Vous pouvez vérifier le numéro sur l'affichage et l'effacer pour l'entrer à nouveau le cas échéant.

Clavier, Entrer, Début.

Appel automatique avec l'appel direct

Appuyez sur une des touches d'appel direct déjà programmée de [01] à [40]. L'appareil compose le numéro automatiquement après que le document à transmettre a été chargé.

1T01 : OSAKA 1T/ENTRER/DEBUT

Appel automatique avec numéro abrégé

Appuyez sur [NUMERO ABREGE/ ANNUAIRE] et entrez ensuite les trois chiffres du numéro d'appel en abrégé préprogrammé (001-149).

Sélectionnez le numéro abrégé 0-9/Répertoire.

Le nom du correspondant apparaît sur l'affichage. Appuyez sur [DÉPART], le fax commence automatiquement à composer le numéro après avoir lu le document.

Appel collectif automatique

Appuyez sur une des touches d'appel direct [01] - [40]. Si un groupe est mémorisé sur la touche appuyée, le nom apparaîtra sur l'affichage. L'appareil commence alors la lecture du document à transmettre.

Annulaire

L'annuaire comprend tous les numéros d'appel direct et en abrégé qui sont mémorisés dans votre Di181f.

1 Appuyez 2 fois sur [NUMERO ABREGE/ ANNUAIRE].

Appuyez sur la touche de chiffre comportant la lettre initiale du correspondant souhaité.

3 Appuyez sur [ENTREE].

4 Sélectionnez l'entrée souhaitée avec les touches directionnelles et appuyez sur [DEPART].

Répétition manuelle d'appoint

Placez le document côté imprimé vers le haut dans le support, appuyez sur [RÉPÉTITION/PAUSE] et [DÉPART].

Remarque

Pour la répétition manuelle d'appoint, aucune entrée n'est nécessaire.

4.4 Transmission à partir de la mémoire

La t est le type de transmission standard. Puisque votre fax est équipé de plusieurs fonctions, il est possible de lire des documents dans la mémoire pour les transmettre ensuite, même si votre télécopieur est en train d'émettre à partir de la mémoire, de recevoir ou d'imprimer. Dès que la fonction en cours est terminée, le document nouvellement lu sera traité. La t offre des avantages de temps grâce aux documents de transmission disponibles plus rapidement, et des avantages de sécurité grâce à la répétition des pages en cas d'erreur.

Placez le document côté imprimé vers le haut dans l'entrée de document.

10/21/98 12:00

FAX Pret

Composez le numéro manuellement, avec l'appel direct ou le numéro en abrégé.

058464

CLAVIER / ENTRER / DÉBUT

Appuyez sur [DÉPART] pour enregistrer le document dans la mémoire. La transmission se fait ensuite automatiquement à partir de la mémoire.

FICH.-001

STOCKE

60%

Remarque

Votre Di181f est équipé d'un ECM (mode de correction d'erreur). Dans ce processus, les portions de données qui ont été perdues à cause d'une mauvaise liaison sont répétées, ce qui réduit considérablement le taux d'erreur.

4.5 Transmission directe (envoi d'une page)

Vous pouvez envoyer directement à partir de l'entrée de documents si votre mémoire n'a pas assez de capacité pour le document en entier. Dans ce mode, vous pouvez envoyer seulement une page.

Placez le document côté imprimé vers le haut dans l'entrée de document. Si nécessaire, adaptez le contraste.

10/21/98 12:00

FAX Pret

Appuyez sur [FONCTION] et [EM.1 PAGE].

ÉMISSION 1 PAGE

Sélectionnez l'emplacement.

Composez le numéro d'appoint manuellement, avec les touches d'appoint direct ou un numéro en abrégé, et appuyez sur [DEPART].

058464

CLAVIER / ENTRER / DÉBUT

4.6 Envoi de livre

Avec cette fonction, vous pouvez envoyer des pages de livre directement à partir du scanner sans devoir copier les pages au préalable.

1. Posez le livre côté imprimé vers le bas sur le scanner à plat. Si nécessaire, adaptez le contraste.

10/21/98 12:00

FAX Pret

Appuyez sur [ENVOI LIVRE] et sélectionnez le format du document avec les touches directionnelles.

DOCUMENT: A3

<--->/ENTRER

Appuyez sur [ENTRÉE].

FICH.-001

STOCKE

60%

À l'aide du clavier numérique, sélectionnez si vous désirez d'autres pages et appuyez sur [ENTRÉE].

0: CONTINUER / 1: FIN

0-1/ENTRER

Composez le numéro d'appoint manuellement, avec les touches d'appoint direct ou un numéro en abrégé, et appuyez sur [ENTRER] deux fois.

058464

CLAVIER / ENTRER / DÉBUT

4.7 Transmission retardée (temporisateur)

Cette fonction sert à envoyer à une heure déterminée d'avance, par exemple à un destinataire se trouvant dans une autre zone horaire ou pour profiter d'un tarif de transmission plus avantageux à une heure déterminée. Vous pouvez programmer jusqu'à 20 transmissions par temporisateur.

Placez les documents à transmettre côté imprimé vers le haut dans l'entrée de documents.

Vous ne pouvez utiliser la fonction du temporisateur que si la date et l'heure sont programmées dans l'appareil.

Modifiez le contraste et la résolution si nécessaire.

1 Composez le numéro d'appel manuellement, avec les touches d'appel direct ou un numéro abrégé,

2 Saisissez l'heure de transmission à l'aide du clavier numérique (format 24 heures)

L'appareil inscrit le document dans la mémoire.

Si la mémoire est saturée pendant le balayage au scanner, votre fax se met en mode veille. Dans ce cas, programmez l'opération à nouveau quand la capacité de mémoire est à nouveau disponible.

4.8 Envoi relais

Cette fonction vous permet d'utiliser votre Di181f comme station d'émission. Vous envoyez un document à un ou plusieurs télécopieurs et ceux-ci transmettent le document à divers points de destination. Si vous avez plusieurs appareils semblables dans votre entreprise, vous pouvez construire avec cette fonction une structure de distribution en forme d'arbre.

Placez les documents côté imprimé vers le haut dans l'entrée de documents. Modifiez si nécessaire le contraste et la résolution.

Si le point de distribution et les destinataires se trouvent à l'étranger, vous joindrez de cette façon tous les destinataires avec une seule communication au tarif de l'étranger.

1. Appuyez sur [FONCTION] et [REDIF.]. EMISSION RELAIS <-->/ENTRER 2. Appuyez sur [ENTREE] et entrez le numéro d'appel du point de répartition à l'aide du clavier de chiffres. 058464 CLAVIER/ENTRER/DEBUT 3. Appuyez sur [ENTREE] et entrez le numéro de la boîte relais à 4 chiffres à l'aide du clavier de chiffres. SUB:4444 CLAVIER/ENTRER/DEBUT 4. Appuyez sur [ENTREE] et entrez le numéro de la boîte relais à 4 chiffres à l'aide du clavier de chiffres. SID:3333 CLAVIER/ENTRER/DEBUT 5. Appuyez sur [ENTREE]. FICH.-001 STOCKE 60%

Avec cette fonction, vous transmettez les documents à un poste correspondant et vous donnez l'ordre au fax qui s'y trouve d'envoyer vos documents aux numéros d'appel mémorisés dans sa boîte relais.

Remarque

Vous pouvez exécuter l'envoi à retardement en appuyant deux fois sur [ENTREE] après avoir indiqué le numéro de la boîte et l'heure souhaitée, et en continuant le processus comme décrit ci-dessus.

4.9 Envoi à convenance (dépôt)

Votre Di181f vous permet de transmettre automatiquement des documents que le destinataire peut demander à sa convenance. Le document peut être composé de plusieurs pages. L'envoi à convenance propose une option standard et une option sélective. L'option standard permet à chaque appareil de construction similaire de demander des documents mémorisés. Dans l'option sélective, le correspondant doit connaître les mots de passe pour pouvoir demander des documents. Après la demande, le document reste dans la mémoire si bien que plusieurs correspondants peuvent le demander. Vous supprimerez les documents avec la fonction "effacer documents à convenance".

Placez le document dans l'entrée de documents pour que votre fax puisse le lire. Modifiez si nécessaire le contraste et la résolution.

Demande standard

Appuyez sur [FONCTION] et [DÉPÔT].

DÉPÔT / ENTRÉE

Appuyez sur [ENTRÉE] puis sur [DÉPART].

FICHIER STOCKÉ À 60%

L'appareil inscrit le document dans la mémoire.

Demande sélective

Appuyez sur [FONCTION] et [DÉPÔT].

DÉPÔT / ENTRER

Appuyez sur la touche directionnelle vers la gauche (OT 39) et sur [ENTRER].

Sélectionnez 0-9 et appuyez sur [ENTRÉE].

Entrez le numéro de demande sélective à 4 chiffres à l'aide du clavier numérique et appuyez sur [ENTRER].

Sélectionnez un chiffre de 0 à 9 ou appuyez sur [ENTRER].

Entrez le numéro de demande sélective à 4 chiffres à l'aide du clavier numérique et appuyez sur [ENTRER].

DEPOT SELECTIF

PRESSER DEBUT

Appuyez sur [ENTRÉE].

FICH.-001

STOCKE

60%

L'appareil inscrit le document dans la mémoire.

4.10 Envoi sur boîte de message

Cette fonction vous permet la transmission d'un document dans une boîte de message. Ceci est utile quand une seule personne en particulier doit lire le message. La condition est pourtant que les deux appareils soient de construction semblable. La transmission est seulement déclenchée si les ID de la boîte de message des deux correspondants coïncident. Ceci garantit que le document ne soit pas transmis dans une mauvaise boîte de message.

Le document transmis est déposé dans la mémoire de l'appareil correspondant et il peut être imprimé si le mot de passe à 4 chiffres de la boîte de message est entré correctement.

Appuyez sur [FONCTION] et [CONFIDENTIEL].

ÉMISSION CONFIDENTIEL. ---> /ENTRER

Appuyez sur [ENTRER] et entrez le numéro de la boîte relais à 4 chiffres à l'aide du clavier de chiffres.

éro de la boî

Appuyez sur [ENTRÉE] et entrez le numéro de boîte de message (sous-adresse) du destinataire à l'aide du clavier numérique.

SUB : 123456 CLAVIER / ENTRER / DEBUT

Appuyez sur [ENTRÉE] et entrez le numéro ID de boîte de message (ID sous-adresse) du destinataire à l'aide du clavier numérique.

SID : 9876543 CLAVIER / ENTRER / DEBUT

Appuyez sur [ENTRÉE].

FICHIER STOCKÉ À 60%

Remarque

Vous pouvez procéder à l'envoi sur boîte de message à retardement en appuyant deux fois sur ENTREE après l'entrée du numéro ID de la boîte de message, en indiquant ensuite l'heure souhaitée et en continuant comme décrit ci-dessus.

4.11 Effacer des données

Cette fonction permet d'effacer des transmissions programmées et des données contenues dans la mémoire.

Appuyez sur [FONCTION] et [ANNULER].

ABANDON LISTE

ENTRER

Appuyez sur [ENTRÉE] et sélectionnez la mention souhaitée avec les touches directionnelles.

LISTE-001: OSAKA

-*/ENTRER

Appuyez sur [ENTRÉE].

LISTE-001 : EFFACER

Le document est effacé et la liste des données enregistrées est automatiquement imprimée.

5.1 Réception manuelle

De manière générale, la réception manuelle de fax est uniquement judicieuse si vous attendez en même temps des appels téléphoniques sur la même ligne. Vous devriez tenir compte de ceci lors du réglage du type de réception. Étant donné que l'appareil ne possède pas son propre écouteur téléphonique, il faut connecter le téléphone pour la réception manuelle sur la prise TAE. Prenez la communication et appuyez sur [DÉPART].

Réglage de base réception

Appuyez sur [FONCTION] et [INIT.].

ENTETE

<--->/ENTRER

Appuyez deux fois sur la touche directionnelle vers la gauche (OT 39) et appuyez sur [ENTRER].

MODE RECEPTION

<->/ENTRER

Sélectionnez le réglage souhaité à l'aide du clavier de chiffres et appuyez sur ENTRER.

0 : AUTO / 1 : MANUEL

0-1/ENTRER

0 : réception automatique

1 : réception manuelle

Appuyez sur [STOP] pour terminer l'entrée.

10/21 '98 12:00

FAX Pret

5.2 Réception automatique

La réception automatique est réglée au départ de l'usine. Il n'y a aucune entrée nécessaire pour cette opération.

L'appareil capte chaque appel après un nombre fixé de sonneries. Le réglage de base est d'une sonnerie.

5.3 Réception sur mémoire

Dans les cas suivants, les données reçues sont déposées dans la mémoire. Dès que l'erreur est supprimée, les données sont imprimées automatiquement.

• En cas d'absence de papier ou de bourrage papier.
• En cas de manque de toner ou en cas de couvercle de l'imprimante ouvert.
• En cas d'absence d'unité de toner.

5.4 Réception sur boîte de message

Cette fonction vous permet de recevoir un document sur une boîte de message. Ceci est utile quand une seule personne en particulier doit lire le message. La condition est toutefois que les deux appareils soient de construction semblable.

La transmission est seulement déclenchée si les ID de boîte de message des deux appareils coïncident. Ceci garantit que le document ne soit pas transmis à une mauvaise boîte de message.

Le document reçu est déposé dans la mémoire de votre Di181f et il peut être imprimé si le numéro de boîte de message à 4 chiffres et le mot de passe à 4 chiffres sont entrés correctement. Vous pouvez créer jusqu'à 10 boîtes de message.

Créer la boîte de message

Appuyez sur [FONCTION] et [CONFIDENTIEL].

ÉMISSION CONFIDENTIELLE. <-->/ENTRER

Appuyez une fois sur la touche directionnelle vers la droite (OT 40) et sur [ENTRER].

No. B.A.L. : ---- 0-9/ENTRER

Entrez un numéro de boîte de message à 4 chiffres à l'aide des touches de chiffres (0000-9999) et appuyez sur [ENTRER].

BAL ID : ---- 0-9/ENTRER

Entrez un numéro ID de boîte de message à 4 chiffres à l'aide des touches de chiffres (0000-9999) et appuyez sur [ENTRÉE].

Mot de passe Boîte aux lettres : ---- 0-9/ENTRER

Entrez un mot de passe à 4 chiffres à l'aide des touches de chiffres (0000-9999) et appuyez sur [ENTREE].

NAME=CLAVIER/ENTRER

Entrez un nom à l'aide des touches de chiffres (16 signes maximum).

NAME=OSAKA CLAVIER/ENTRER

Appuyez sur [ENTRER] et sélectionnez le réglage souhaité à l'aide du clavier de chiffres.

0: CONTINUER / 1: FIN 0-1 / ENTRER

Appuyez sur [ENTRÉE] pour terminer l'opération.

Effacer la boîte de message

Appuyez sur [FONCTION] et [CONFIDENTIEL].

Émission confidentielle. Appuyez sur ENTRER.

Appuyez deux fois sur la touche directionnelle vers la droite (OT 40) et appuyez sur [ENTRÉE].

No. B. A. L. : ---- 0-9/ENTRER

Entrez le numéro à 4 chiffres de la boîte de messages à effacer à l'aide des touches de chiffres (0000-9999) et appuyez sur [ENTRER].

Mot de passe de la boîte aux lettres : *** 0-9/EFFACER

Entrez le mot de passe à 4 chiffres de la boîte de messages à effacer à l'aide des touches de chiffres (0000-9999) et appuyez sur [EFFACER].

VIDER BOÎTE À LETTRES

Sélectionnez le réglage souhaité à l'aide du clavier de chiffres. 0 : Effacer d'autres boîtes. 1 : Fin.

0 : CONTINUER / 1 : FIN 0-1 / ENTRER

Appuyez sur [ENTRÉE] pour terminer l'opération.

Remarque

Les boîtes de message qui contiennent des données ne peuvent pas être effacées. Effacez d'abord les données comme il est décrit au chapitre "Émettre", paragraphe "Effacer des données".

Imprimer le contenu de la boîte de message

1 Appuyez sur [FONCTION] et [CONFIDENTIEL].

2 Appuyez sur la touche directionnelle vers la droite (OPTION 40) et sur [ENTREE].

3 Entrez le numero à 4 chiffres de la boîte de message à l'aide des touches de chiffres (0000-9999) et appuyez sur [ENTREE].

4 Entrez le mot de passer à 4 chiffres de la boîte de message à l'aide des touches de chiffres (0000-9999) et appuyez sur [ANNUL.].

La copie de réception est imprimée.

5.5 Réception à convenance

Avec la fonction réception à convenance, il vous est possible de demander des documents d'un autre appareil à condition que ceux-ci aient été placés dans l'entrée prévue à cet effet ou dans la mémoire. En outre, cet appareil vous offre la possibilité de demander des documents d'autres appareils qui sont équipés d'une option de demande sélective. Toutefois, la condition est que vous connaissiez le numéro de demande sélective et le mot de passe de l'émetteur.

Demande standard

1 Appuyez sur [FONCTION] et [RELEV].

2 Appuyez sur [ENTREE] et entrez le numéro souhaité à l'aide de l'appel direct, du numéro en abrégé, de l'annuaire ou des touches de chiffres.

3 Appuyez sur [DÉPART] pour débuter la demande.

L'appareil commence à traiter la demande.

Remarque

Vous pouvez effectuer la demande standard à retardement en appuyant deux fois sur [ENTRÉE] après avoir entré le numéro d'appelé et ensuite l'heure souhaitée. Continuez comme il est décrit ci-dessus.

Demande sélective

Appuyez sur [FONCTION] et [RELEV].

RELEV

<-->/ENTRER

Appuyez sur la touche directionnelle vers la droite (OT 40) et sur [ENTRER].

RELEVE SELECTIF

SÉLECTION EMPLACEMENT

Entrez le numéro d'appel souhaité à l'aide de l'appel direct, du numéro abrégé, de l'annuaire ou des touches de chiffres et appuyez sur [ENTREE].

SEP:

CLAVIER / ENTRER / DEBUT

Entrez le numéro de demande sélective et appuyez sur [ENTREE].

MdP:

CLAVIER / ENTRER / DÉBUT

Indiquez le mot de passe pour la commande sélective et appuyez sur [DEPART] pour débuter la commande.

FICH.-001

MÉMOIRE RESTANTE 100%

Remarque

Vous pouvez effectuer la demande sélective à retardement en appuyant deux fois sur [ENTREE] après avoir entré le numéro d'appoint et ensuite l'heure souhaitée. Continuez comme il est décrit ci-dessus.

Demande multiple

Avec cette fonction, vous pouvez demander des documents à plusieurs correspondants dans le cadre d'une période préprogrammée.

Appuyez sur [FONCTION] et [RELEVE].

RELEVÉ / ENTRER

Appuyez deux fois sur la touche directionnelle vers la droite (OT 40) et appuyez sur [ENTREE].

Sélection de l'interrogation continue. Emplacement

Entrez le numéro d'appel souhaité à l'aide de l'appel direct, du numéro abrégé, de l'annuaire ou des touches de chiffres et appuyez sur [ENTREE].

SÉLECTION. EMPLACEMENT. ACCÈS. ÉMISSION DIFFÉRÉE.

Sélectionnez l'emplacement souhaité et appuyez deux fois sur [ENTREE].

ENTRER HEURE 0-9 / ENTRER / DEBUT

Saisissez l'heure à laquelle l'appareil doit débuter la demande.

ENTRER HEURE 09:00 0-9 / ENTRER / DEBUT

Appuyez sur [ENTRER] et saisissez l'heure à laquelle l'appareil doit terminer la demande.

HEURE FIN 17:00. Utilisez les touches 0-9, puis appuyez sur [ENTRER] et [DEBUT].

Appuyez sur [START].

FICHE 001 - MÉMOIRE RESTANTE 100%

Remarque

Si vous n'indiquez pas d'heure pour la demande multiple, l'appareil débute la demande après que vous avez appuyé sur [DÉPART]. Si vous n'indiquez pas d'heure à laquelle la demande multiple doit s'arrêter, l'appareil poursuit la demande jusqu'à ce que vous ayez appuyé sur [ARRÊT].

Réglage du format de papier

Avec cette fonction, vous pouvez fixer le format de papier d'impression. Vous pouvez choisir entre le format en millimètres ou en pouces.

Appuyez sur [FONCTION] et [INIT.].

ENTETE

<--->/ENTRER

Appuyez sur la touche directionnelle vers la gauche (OT 39) et sur [ENTRER].

REGLAGE

<--->/ENTRER

Sélectionnez le format désiré à l'aide du clavier de chiffres et appuyez sur [ENTRER].

0: pouce/1: mm

0-1/ENTRER

Appuyez sur [STOP].

10/21/98 12:00

FAX Pret

Nombre de sonneries

Avec cette fonction, vous pouvez régler le nombre de sonneries après lequel votre fax répond à un appel. Procédez de la manière suivante :

1 Appuyez sur [FONCTION] et [INIT.].

2 Appuyez 3 fois sur la touche directionnelle vers la gauche (OT 39) et sur [ENTREE].

3 Indiquez le nombre de sonneries (1-11), appuyez sur [ENTREE] puis sur [STOP].

6 Rapports et listes

Rapport/Liste	Contenu
Journal	Contient des indications sur le temps de transmission, le mode de transmission, le poste correspondant, le nombre de pages, la durée de transmission et le résultat de la transmission (OK/Erreur).
Rapport d'émission	Liste des numérios d'appoint et de l'heure de début entre autres. Est imprimé automatiquement après chaque émission et erreur de transmission.
Rapport multiple	Contient des informations sur toutes les transmissions collectives, les demandes à convenance, les envois relais et les envois sur boîte de message. Est imprimé automatiquement après la transmission.
Liste de données de mémoire	Contient des indications sur le temps de mémoire, le mode de transmission, le poste correspondant, le nombre de pages et la méthode de composition du numéro.
Rapport d'entrées en mémoire	Contient des indications sur le temps de transmission, le mode de transmission, le poste correspondant, le nombre de pages, le réglage du modem, la méthode de composition du numéro, ainsi qu'une copie de la première page du fichier mémoire.
Liste de boîtes de message	Liste des numérios et des noms des boîtes de message mémorisées.
Liste confidentielle de données	Contient des indications sur le numéro et le nom de boîte de message, l'heure de réception, le poste correspondant, le nombre de pages, le temps de transmission et le résultat de transmission.
Liste de demande sélective	Contient des indications sur la boîte demandée, le mode de transmission, le temps de transmission et le nombre de pages.
Liste de boîte relais	Liste des numérios et des noms de boîte relais ainsi que le poste correspondant.
Liste appel direct/Liste numérios abrégés	Liste de tous les postes correspondants mémorisés sous appel direct ou numéro en abrégé.
Liste appel collectif	Liste de tous les postes correspondants mémorisés sous appel collectif.
Liste de statut	Liste des réglages actuels de l'appareil.
Rapport relais	Rapport de résultat des envois relais. Est imprimé automatiquement après la transmission.
Rapport de panne de réseau	Contient une liste de tous les documents qui n'ont pas pu être transmis pendant une panne de réseau ou dont les données ont été perdues.

6.1 Réglage de base rapporté

Avec cette fonction, vous pouvez décider si le journal, le rapport d'émission et le rapport d'entrées en mémoire doivent être imprimés automatiquement.

1 Appuyez sur [FONCTION] et [INIT.].

2 Appuyez une fois sur la touche directionnelle vers la droite (OT 40) et sur [ENTREE].

3 Sélectionnez le rapport souhaité avec les touches directionnelles.

4 Appuyez sur [ENTREE] et sélectionnez le réglage souhaité à l'aide du clavier numérique.

0 : Ne pas imprimer. 1 : Imprimer automatiquement le rapport.

Appuyez sur [ENTRÉE] et [STOP] pour terminer la saisie.

6.2 Imprimer les rapports

Avec cette fonction, vous pouvez faire imprimer les rapports et listes suivants :

Journal - Liste de données de mémoire - Liste confidentielle de données - Nombre de statut - Liste de boîte de message - Liste de demande sélective - Liste de boîte relais.

1. Appuyez sur [FONCTION] et [RPT./JOURNAL]. RAPPORT D'ACTIVITÉ <-->/ENTRER 2. Sélectionnez le rapport souhaité avec les touches directionnelles. LISTE NUMÉROTATION <->/ENTRER 3. Appuyez sur [ENTRÉE]. IMPRESSION

Le rapport souhaité est imprimé.

6.3 Imprimer liste d'appels directs/liste d'appels collectifs

1. Appuyez sur [FONCTION] et [RPT./JOURNAL]. RAPPORT D'ACTIVITÉ <-->/ENTRER 2. Sélectionnez "Annuaire" avec les touches directionnelles. LISTE NUMÉROTATION <-->/ENTRER 3. Appuyez sur [ENTRÉE] et sélectionnez la liste souhaitée avec les touches directionnelles. LISTE NUMÉRO. GROUPE < - > / ENTRE 4. Appuyez sur [ENTRÉE]. IMPRESSION

La liste souhaitée est imprimée.

6.4 Imprimer rapport d'entrées en mémoire

1. Appuyez sur [FONCTION] et [RPT./JOURNAL]. RAPPORT D'ACTIVITE <--->/ENTRER 2. Sélectionnez "R " avec les touches directionnelles. RAPPORT ENTREE MEM. <->/ENTRER 3. Appuyez sur [ENTREE] et sélectionnez le fichier souhaité avec la touche directionnelle vers la droite. LISTE-001: OSAKA ->ENTRER 4. Appuyez sur [ENTREE]. IMPRESSION

Le fichier sélectionné est imprimé.

7.1 Message d'erreur

Message	Description	Mesure
INSERER DOCUMENT.	Il n'y a pas de document dans l'entrée de documents	Insérez un document.
Saturation mémoire	Pendant l'envoi / la réception dans un des modes de mémoire, la capacité de mémoire a été saturaée.	Envoyez le document manuellement (envoi d'une page). La mémoire comprend jusqu'à 512 pages.
TROP DE POSTES CORRESPONDANTS.	Trop de postes correspondants appelés.	Réduisez le nombre de postes correspondants au maximum prescrit Envoi à convenance: 200 Réception à convenance: 200 Entrée d'appel collectif: 99
ENTREE IMPOSSIBLE	Le nombre maximum de boîtes a été dépassé.	Réduisez le nombre de boîtes à 10.
MEMOIRE D'EMISSION OCCUPEE	You've essayé de modifier ou d'effacer un envoi appel direct ou numéro en abrégé qui est déjà méorisé.	Effacer les données méorisées ou attendez la fin de l'émission.
Recharger toner. FAX prêt.	La réserve de toner est écuisée.	Remplacez l'unité de toner.
Bourrage de documents Nx.9	Bourage de documents dans l'entrée de documents	Supprimez le bourrage.
Recharger papier. FAX prêt.	La réserve de papier est écuisée.	Rechargez le papier d'impression.
Bourrage de papier FAX prêt.	Bourage de papier d'impression	Supprimez le bourage de papier.
PAS DE DONNEEES D'IMPRESSION	Aucun document ne peut être imprimé parcque que la mémoire est vide.	Quand un document sera méorisé, il pourra être imprimé.
TOUCHE DE GROUPE OCCUPEE.	Un groupe est déjà attribué à la touche d'appel direct appuyée.	Sélectionnez une autre touche d'appel direct.
TOUCHE D'APPEL DIRECT OCCUPEE.	Un poste correspondant est déjà attribué à la touche d'appel direct appuyée.	Sélectionnez une autre touche d'appel direct.
REGLAGE APPEL VERIFIER	Aucune connexion n'a pu être établie parce que l'appareil est régé sur ligne principale alors qu'une ligne ligne annexe a été demandée.Aucune connexion n'a pu être établie parce que l'appareil est régé sur ligne annexe alors qu'une ligne principale a été demandée et qu'elle numéro de connexion au réseau extérieur n'est pas méorisé.	Réglez votre apparéil sur ligne annexe.Entrez le numéro de connexion au réseau extérieur.
PAS DE FICHIER MEMORISE	Aucun fisquier méorisé.
Nx ABREGE NON MEMORISE.	La touche de numéro en abrégé appuyée n'est attribuée àaucun poste correspondant.	Mémorisez un numéro d'appoint.
APPEL DIRECT NON MEMORISE.	La touche d'appoint direct appuyée n'est attribuée àaucun poste correspondant.	Mémorisez un numéro d'appoint.
FICHIER PLEIN ENVOYER. 1 PAGE	Le nombre maximum de fichiers a été dépassé.	Transmettez manuellement ou effacez un fisier.
EFFACER IMPOSSIBLE	On a tenté d'effacer un numéro d'appoint direct / en abrégé qui est saisi comme appel collectif	Entrez le format de papier correct.
APPEL DIRECT PAS DE SOUS ADRESSE	Aucune sous-adresse n'est attribuée à la touche d'appoint direct appuyée	Entrez une sous-adresse.
APPEL COLLECTIF PAS DE SOUS ADRESSE	Aucune sous-adresse attribuée à la touche d'appoint collectif appuyée.	Entrez une sous-adresse.
APPEL DIRECT PAS DE SOUS ADRESSE	Aucune sous-adresse attribuée à la touche d'appoint collectif appuyée.	Entrez une sous-adresse.
DEJA MEMORISE	Le numéro de boîte sélectionné est déjà attribué.	S'électionnez un autre numéro de boîte.
EFFACER IMPOSSIBLE BOITE RELAIS OCCUPEE	On a tenté d'effacer un numéro d'appoint direct / en abrégé ou d'appoint collectif qui est méorisé dans une boîte relais.	Effacez chaque numéro l'un après l'autre.
Entrée ouverte	Entrée de documents ouverte.	Fermez l'entrée de documents.
Couvercle ouvert	Le couvercle est ouvert.	Fermez le couvercle.
Phase de chauffage FAX prêt.	L'appareil se trouve dans la phase de chauffage.	Attendez un instant.
Original encore sur la plaque	Il y a encore un document sur la plaque de scanner.	Enlevez le document.
Réglage casier.	Le réglage du casier de papier n'est pas correct.	Modifiez le réglage du papier.
GR: ENTREE IMPOSSIBLE	L'envoi collectif n'est pas possible dans le mode d'envoi page par page.	Envoyez à partir de la mémoire.
10/30 99 13:45 FAX prét MX	Entretien nécessaire.	Appelez le service après-venture.
Arrêt immédiat.	Pendant le processus de lecture, on a appuyé sur STOP.	Renouvelez l'envoi
Attendez SVP.	L'appareil attend qu'une opération d'impression se terminé.	Attendez un instant.
Sélection ENVOI LIVRE.	La fonction sélectionnée est impossible à partir de l'entrée de documents.	Envoyez le document avec envoi de livre.
MEMORISER DOCUMENT APPUYEZ SUR DEPART.	Un document se trouve dans l'entrée de documents.	Appuyez sur DEPART.

7.2 Codes d'erreur

Code d'erreur	Description	Mesure
10	Pas de réponse	Vérifiez la ligne téléphonique. Assurez-vous que le poste correspondant fonctionne.
11	Le numéro d'appel composé est un numéro de téléphone ordinaire.	Recherchez le numéro de fax.
20	La transmission a été interrompue par le poste correspondant.
21	Erreur en envoyant la première page.	Transmettez à nouveau.
25	Erreur de mémoire	Assurez-vous qu'il y a assez de capacité de mémoire. Effacez les fichiers dont vous n'avez plus besoin.
26	Erreur ECM	Contactez le service après-vente.
29	La transmission a été interrompue ou l'appareil a été déconnecté du réseau.
30 - 36	Mauvaise qualité d'impression	Réduisez la vitesse du modem à 9600 bps.
40	Le poste correspondant manque de papier ou n'a pas assez de capacité de mémoire.	Contactez le poste correspondant.
41	La réception à convenance a échoué parce que le document n'est pas correctement inséré.	Contactez le poste correspondant.
44	Erreur ECM	Contactez le service après-vente.
45	Pas de courant de boucle détecté.	Vérifiez la ligne téléphonique.
46	Poste correspondant occupe.	Transmettez à nouveau plus tard.
47	Sonnerie non reconnaue.	Vérifiez la ligne téléphonique.
48	Le poste correspondant ne répond pas.	Contactez le poste correspondant.
49	Le signal "occupé" se déclenché avant la composition du numéro.	Vérifiez la ligne téléphonique. Transmettez à nouveau plus tard.
50 - 60	Aucune communication ne peut être établie à cause d'une mauvaise ligne téléphonique.	Réduisez la vitesse du modem à 9600 bps.
71	Mot de passer incorrect	Vérifiez les sous-adresses ID et le mot de passer pour la demande sélective.
72	Le poste correspondant ne dispose pas de fonction d'appoint à convenance.
75	Un signal d'appoint à convenance a été reçu mais l'appareil n'est pas réglié sur réception à convenance.	Réglez l'appareil sur réception à convenance.
79	Le poste correspondant ne dispose pas de fonction de boîte de message.
FE, FF		Arrêtez l'appareil et remettez-le en marche. Si le problème persististe, contactez le service après-vente.

8.1 Données techniques

Généralités
Format des documents	Max. A3 (297 mm x 420 mm)
Compatibilité	G 3
Vitesse maximum. de modem	33.600 bps
Vitesse de transmission	2 secondes (Feuille de test ITU Nx1)
Codification	MR, MH, MMR, JBIG
Procedé de correction d'erreur ECM-	oui
Résolution scanner	Standard: 8 x 3,85 lignes/mm 8 x 7,7 lignes/mm 8 x 15,4 lignes/mm 16 x 15,4 lignes/mm
Résolution d'impression	600 dpi
Capacité de mémoire	2 Mo
Accessoire en option	Extension de mémoire 8 Mo

8.2 Index

Annuaire 4-7 Appel collectif, automatique 4-6 Appel collectif, changement 3-13 Appel collectif, effacer 3-14 Appel collectif, entrée 3-12 Appel direct, automatique 4-5 Appel direct, changement 3-9 Appel direct, effacer 3-11 Appel direct, touches 2-3 Appels directs/collectifs, imprimer 6-4

Boîte de message, créer 5-3 Boîte de message, effacer 5-4 Boîte de message, envoi 4-15 Boîte de message, imprimer 5-5 Boîte de message, réception 5-3 Boîte de relais, effacer 3-19 Boîte de relais, installation 3-17

Chiffres et lettres, entrée 3-2. Code d'erreur 7-4. Conventions d'écriture 3-1. CTR21 1-3.

Date et heures, entrée 3-4 Demande multiple 5-8 Demande sélective 4-13 Demande standard 4-13 Displays 2-1 Données techniques 8-1

Données, entrée 3-1. Données, effacer 4-16.

En-tête 3-16 Envoi à convenance 4-13 Envoi de documents 4-1

Fax, mise en marche 2-5. Format de papier, réglage 5-9.

Informations générales

Lisez le livre, pages 1 à 4, envoyez pages 4 à 9.

Mémoire, réception 5-2 Mémoire, transmission 4-7 Message d'erreur 7-1 Multifonctions 1-6

Nom société, entrée 3-4 Numéro abrégé, automatique 4-5 Numéro abrégé, entrée 3-7 Numéro fax, entrée 3-3, 3-5

Performance, caractéristiques 1-5. Placement des documents 4-2. Pochettes de transport 4-2.

Raccordement 2-5

Rapport d'entrée en mémoire, impression 6-5

Rapports, réglage 6-2

Réception à convenance 5-6

Réception manuelle 5-1

Réception et réglage 5-1

Réglages de l'appareil 3-15

Relais, envoi 4-11

Sécurité 1-4

Signes spéciaux 3-2

Texte, entrée 3-2

Transmission 4-1

Transmission directe 4-8

Transmission retardée 4-10

Transmission, réglages 4-4

8.3 Marquage CE (Déclaration de conformité)

Nous déclarons, sous notre entière responsabilité, que cette imprimante et ses options, faisant l'objet de la présente déclaration, sont conformes aux normes mentionnées ci-après. La présente déclaration est uniquement valable pour les pays de l'Union Européenne (UE).

Type de produit		Copieur numérique (multifonctions)
Nom du produit		Di181
Options		PF-114, PF-207, AF-5, Pi1800, unité de fax pour Di181, 4623-161
Standard	Sécurité*1	EN 60 950/1992 (A1, A2, A3, A4, A11)Sécurité des équipements informatiques, y compris des composants électroniquesEN 60825-1/1994 (A11)Sécurité relative aux produits laser, classification des équipements, précautions et directives utilisateur
	CEM*2	EN55 022 (asse B)/1994 (A1, A2)Limits et méthodes de mesure des caractéristiques des perturbations radioélectriques produites par les apparèils de traitement de l'information (ITE)EN 55024/1998Apparèils de traitement de l'information - Caractéristiques d'immunité - Limites et méthodes de mesureEN 61000-4-2/1995Essai d'immunité aux décharges électrostatiquesEN 61000-4-3/1996Essai d'immunité aux champes electromagnétiques rayonnés aux fréquences radioélectriquesEN 61000-4-4/1995Essai d'immunité aux transitoires électriques rapides en salvesEN 61000-4-5/1995Essai d'immunité aux ondes de chicEN 61000-4-6/1996Immunité aux perturbations conduites, induites par les champs radioélectriquesEN 61000-4-8/1993Essai d'immunité au champ magnétique à la fréquence du réseauEN 61000-4-11/1994Essais d'immunité relatifs aux creux de tension, coupures brèves et variations de tension
	Télécommunicações*3, *4	TBR21/Jan. 1998Caracteristiques d'accès pour l'agrément européen du raccordement aux réseaux téléphoniques publics commutes analogiques (RTPC) de terminaux (à l'exclusion des terminaux acceptant le service de téléphonie vocale) dans lesquels l'adressage réseau, s'il est fourni, utilise la signalisation multifréquence (DTMF).
Remarques	*1Première année de marquage CE conformément auxdirectives 73/23/CEE et 93/68/CEE : 1999*2Performance CEM : Ce produit a été créé pour être utilisédans un environnement de bureau.*3Certificat d'examen de type CE délivré par le TÜV-Rheinland, (n° ID corps notice) *4Conformément au guide ETSI 201 121/V1.1.2 (1998-07), lamachine a été testée de manière approfondie et a réussitous les tests comme indiqué dans le tableau 1.
Directives CE	Sécurité : 72/23/CEECEM : 89/336/CEE93/68/CEETélécommunications : 98/482/CE et 98/13/CE
