Type de produit	Support écran plat articulé
Marque	StarTech.com
Modèle	3MP2AG-MONITOR-ARM
Compatibilité VESA	75x75 mm et 100x100 mm
Taille d'écran recommandée	17 à 32 pouces
Capacité de charge maximale	8 kg
Matériaux	Acier, aluminium, plastique ABS
Couleur	Noir
Type de montage	Bride de serrage ou passe-câble pour bureau
Réglages	Inclinaison, rotation, pivot, hauteur
Gestion des câbles	Clip ou chemin de câbles intégré
Dimensions (emballage)	Environ 45 x 25 x 10 cm
Poids (produit seul)	Environ 2,5 kg
Alimentation	Aucune (mécanique, sans électricité)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale, bien fixer la bride
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur
Garantie	Garantie limitée à vie StarTech.com

FOIRE AUX QUESTIONS - 3MP2AG-MONITOR-ARM StarTech.com

Quel est le poids maximal supporté par le support StarTech.com 3MP2AG-MONITOR-ARM ?

Le support peut supporter jusqu'à 8 kg (environ 17,6 livres).

Quelles sont les normes VESA compatibles avec ce support ?

Il est compatible avec les normes VESA 75x75 mm et 100x100 mm.

Ce support peut-il être monté sur un bureau avec un passe-câble ?

Oui, il est livré avec une bride de serrage et un kit de montage pour passe-câble (grommet).

Comment régler la hauteur du moniteur ?

La hauteur se règle en déverrouillant le mécanisme à gaz, en positionnant l'écran à la hauteur souhaitée, puis en verrouillant.

Puis-je faire pivoter mon écran en mode portrait ?

Oui, le support permet une rotation de l'écran à 360 degrés pour passer en mode portrait ou paysage.

Comment gérer les câbles avec ce support ?

Le support intègre des clips ou un chemin de câbles pour maintenir les câbles organisés le long du bras.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme (Phillips) est généralement suffisant pour fixer la bride et la plaque VESA.

Le support est-il compatible avec un écran incurvé ?

Oui, tant que l'écran pèse moins de 8 kg et respecte les normes VESA 75x75 ou 100x100 mm.

Quelle est la profondeur de bureau minimale requise ?

Il est recommandé d'avoir un bureau d'au moins 2,5 cm d'épaisseur pour la bride de serrage.

Que faire si le support ne tient pas en place ?

Vérifiez que la bride est correctement serrée et que le poids de l'écran ne dépasse pas la capacité maximale. Si le problème persiste, contactez le support StarTech.com.

MODE D'EMPLOI 3MP2AG-MONITOR-ARM StarTech.com

Support de Bureau pour Trois Moniteurs - Bras réglables - Pour Moniteurs Jusqu'à 27"

* Le produit réel peut varier par rapport aux photos

Manuel de l'utilisateur

SKU : 3MP2AG-BRAS-MONITEUR

Diagramme du produit

"Se podchi tristiputivir perappartoua phara"

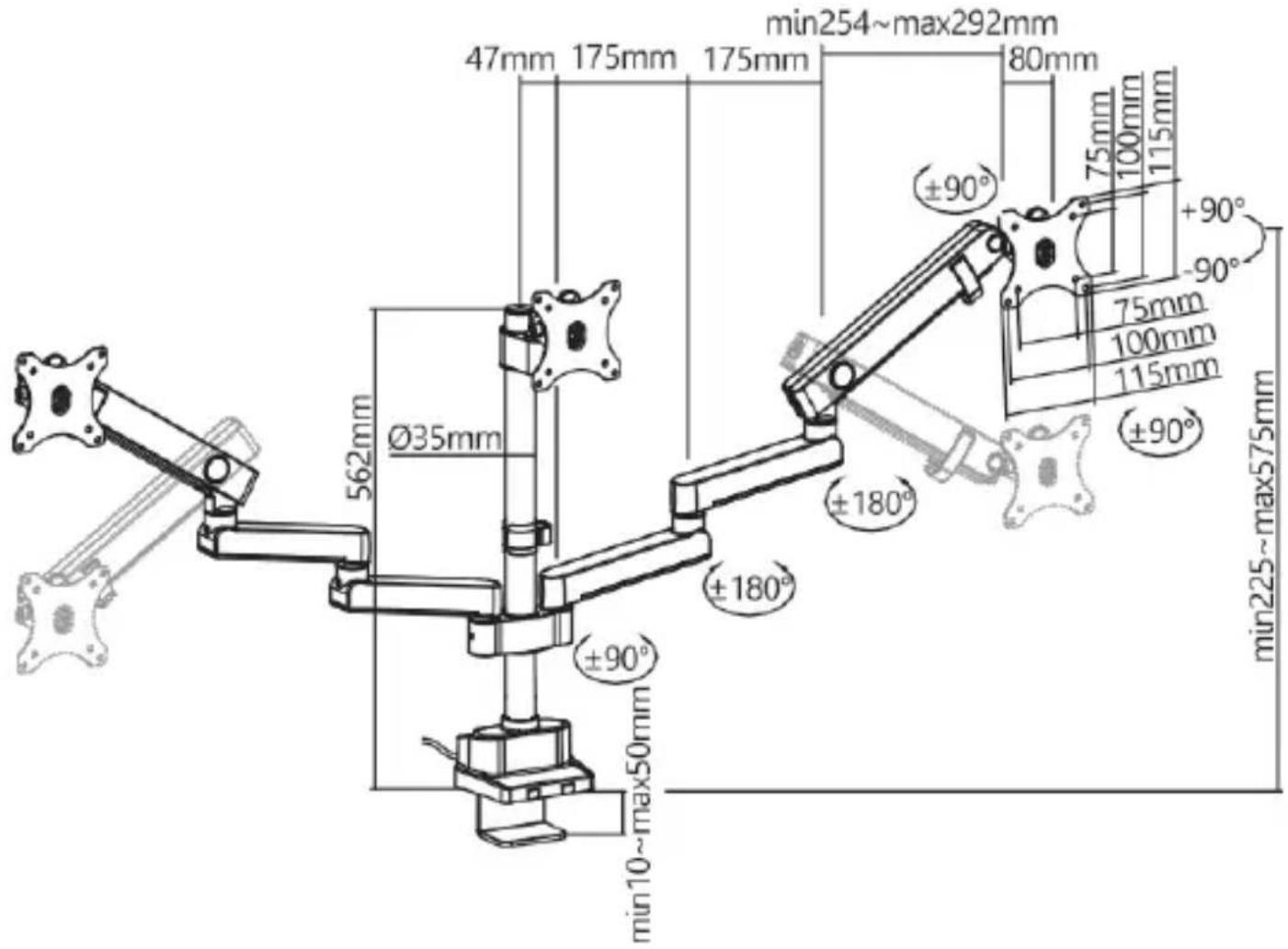

Produit Dimensions

Vue latérale et frontale Profil

Pour obtenir les dernières informations sur les produits, les spécifications techniques, les manuels et les déclarations de conformité, veuillez consulter : www.StarTech.com/3MP2AG-MONITOR-ARM

Support de moniteur

• Poids maximal de 15,4 lb (7 kg)

- Schéma de montage VESA compatible 75 x 75 ou 100 x 100 mm

• Taille de l'écran jusqu'à 27 pouces

Outils

• Tournevis cruciforme

Paquet Contenu

Pince de bureauQuantité : 1	Quantité de bras pivotants : 4	Quantité de bras à ressort : 2	Support de moniteur VESAQuantité : 3
Quantité de poteaux :1	Monture de poteau d'épauleQuantité : 1	Montage sur poteau centralQuantité : 1	Support de moniteur centralQuantité : 1
Quantité de porte-outils : 1	Clip de gestion des câblesQuantité : 1	Plaque de serrage de l'œilletQuantité : 1	Vis de serrage de l'œilletQuantité : 1

Cléhexagonale de 3 mm avec tournevis platQuantité : 1	Clé hexagonale de 6 mmQuantité : 1	VisM4x12mmQuantité : 12	VisM4x16mmQuantité : 12
VisM5x12mmQuantité : 12	VisM5x16mmQuantité : 12	RondellesplatesQuantité : 12	Quantitéd'entretoises : 12

1. Utilisez la clé hexagonale de 6 mm pour ajuster la vis hexagonale de la pince de bureau, en élargissant la pince de bureau pour qu'elle corresponde à l'épaisseur du bureau.

1. Faites glisser la pince de bureau sur le bureau. Utilisez la clé hexagonale de 6 mm pour ajuster la vis hexagonale et fixer la pince de bureau en place. (Figure 2)

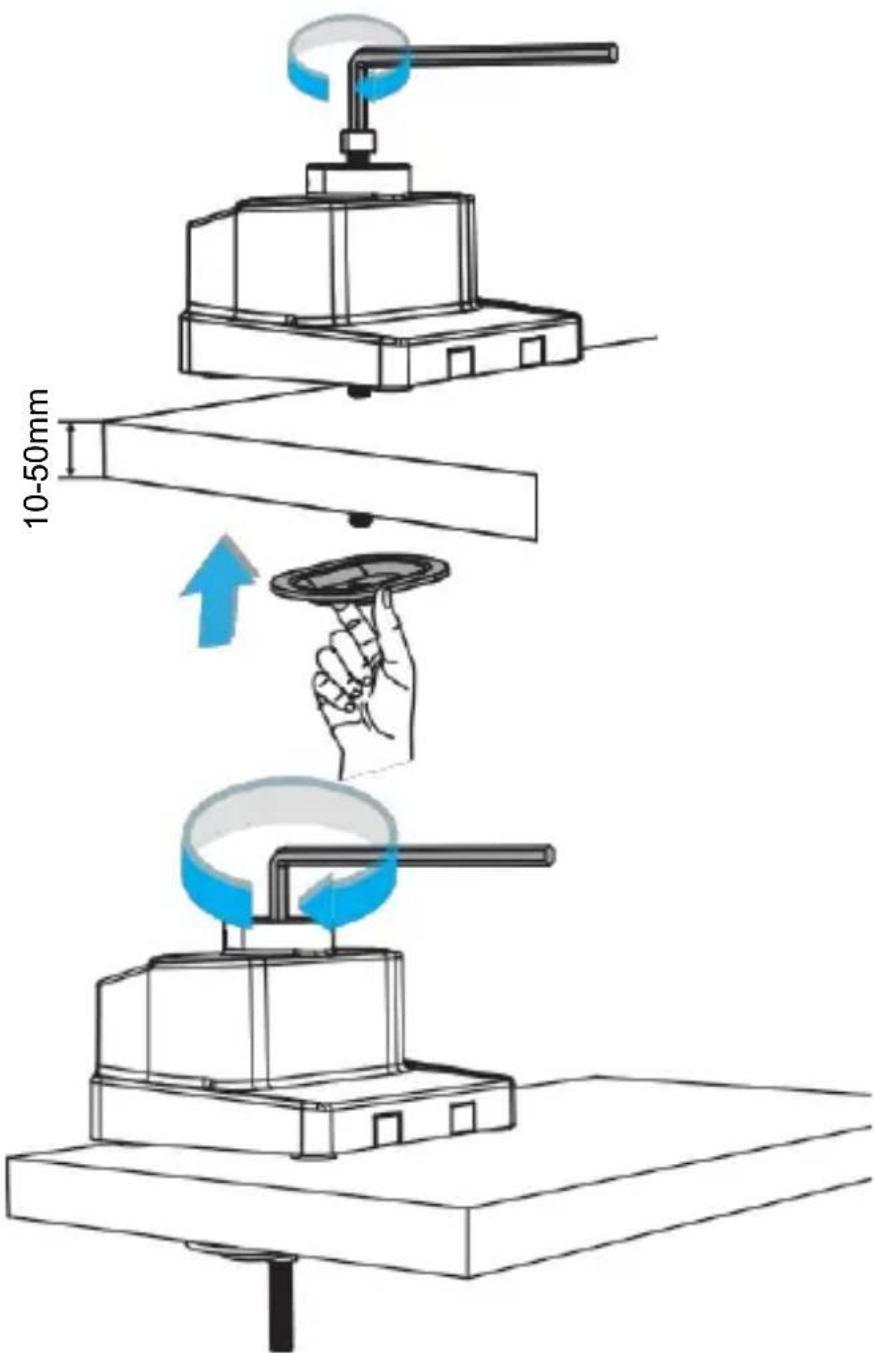

Installation de l'œillet

1. Utilisez la clé hexagonale de 6 mm pour retirer la vis à tête hexagonale et l'écrou à tête hexagonale. La pince inférieure de la pince de bureau. (Figure 3)

1. Insérez la vis de serrage de l'œillet dans la pince de bureau. (Figure 4)

1. Insérez l'autre côté de la vis de serrage de l'œillet dans le trou de l'œillet et dans la plaque de serrage de l'œillet. Utilisez la clé hexagonale de 6 mm pour ajuster la vis hexagonale et fixer la pince de bureau en place. (Figure 5)

Installation de la fixation sur poteau et sur épaulement

1. Vissez complètement le mât dans la base du mât en le tournant dans le sens des aiguilles d'une montre. Utilisez le côté à tête plate de la clé hexagonale de 3 mm avec un tournevis plat pour serrer les vis sur la base du mât et fixer le

1. Faites glisser le support de poteau d'épaule et le clip de gestion des câbles sur le poteau. (Figure 7)

1. Maintenez la poignée sur le support de poteau d'épaule, puis tournez dans le sens des aiguilles d'une montre pour serrer.

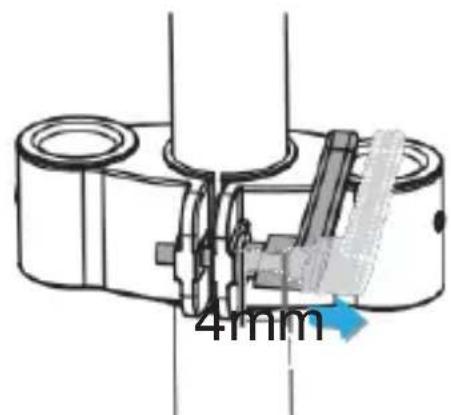

1. (Facultatif) Pour un serrage supplémentaire, tirez et maintenez la poignée, puis tournez dans le sens inverse des aiguilles d'une montre. Relâchez la poignée et répétez l'étape 3. (Figure 9)

Attention ! Veillez à ce que le support d'épaule soit bien fixé, car il doit supporter le poids du ou des moniteurs.

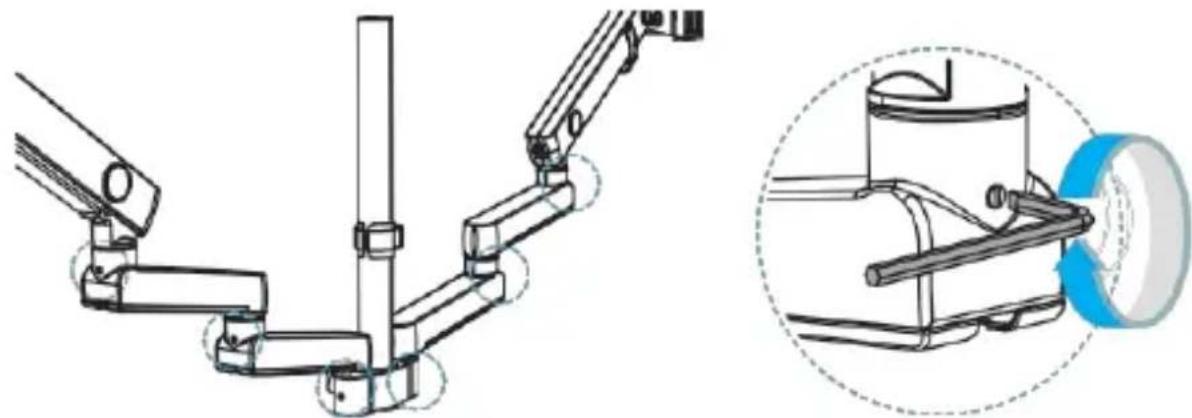

Installer les bras pivotants et à ressort

1. Insérer les bras pivotants inférieurs (x 2) sur le support de poteau d'épaule. Insérer les bras pivotants du milieu (x 2) sur les bras pivotants du bas. Insérez les bras à ressort (x 2) sur les bras pivotants du milieu. (Figure 10)

1. Utilisez le côté à tête plate de la clé hexagonale de 3 mm avec un tournevis plat pour serrer la ou les vis de pivotement. (Facultatif) Desserrez légèrement la ou les vis de pivotement pour régler la tension du pivotement. (Figure 11)

Installer le support de poteau central et le support de moniteur central

1. Faites glisser le support central sur le mât, le trou de montage du moniteur étant orienté vers l'utilisateur. Tournez la poignée dans le sens des aiguilles d'une montre autant de fois que nécessaire pour fixer le support de moniteur central sur le poteau. (Figure 12)

Attention ! Veillez à ce que le support central du moniteur soit bien fixé, car il doit supporter le poids du moniteur.

1. Insérez le support de moniteur central dans le trou de montage du moniteur du support de poteau central. Utilisez le côté à tête plate de la clé hexagonale de 3 mm avec un tournevis plat pour serrer la vis pivotante. (Facultatif) Desserrez légèrement la vis de pivotement pour régler la

Figure 13

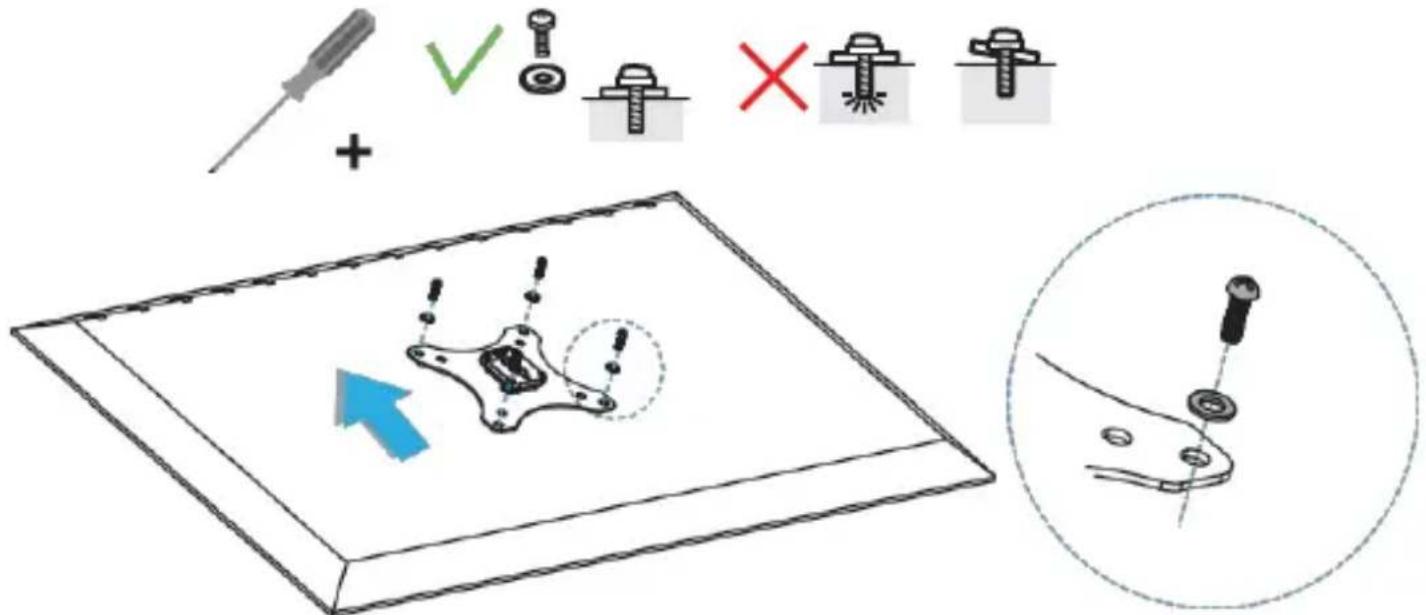

Installer le support de moniteur VESA sur un moniteur avec une surface de montage plane

Avertissements !

Ne pas trop serrer les vis. Si vous rencontrez une résistance lors du serrage des vis, arrêtez de les serrer. Dans le cas contraire, vous risquez d'endommager le moniteur

Veillez à ce que le poids du moniteur ne dépasse pas la capacité de charge de ce produit. Le dépassement de la capacité de poids peut entraîner des blessures corporelles et/ou endommager le produit, l'équipement connecté et/ou la surface de montage. Ce produit peut supporter les poids suivants : Jusqu'à 15,4 lb (7 kg) par bras du moniteur.

La fixation du (des) moniteur(s) est un travail qui doit être effectué par deux personnes. N'essayez pas d'effectuer cette tâche seul.

Le moniteur fixé peut ne pas être correctement soutenu par le bras d'affichage tant que son mécanisme à ressort n'est pas correctement réglé. Dans certains cas, le moniteur peut tomber rapidement.

Pour éviter toute blessure personnelle et/ou tout dommage matériel, faites toujours preuve de prudence lorsque vous libérez l'écran en soutenant manuellement son poids jusqu'à ce qu'une position stable soit atteinte.

Pour s'adapter à différentes conceptions de moniteurs, Le 3MP2AG-MONITOR-ARM est livré avec des jeux de vis de différentes longueurs et diamètres, des rondelles et des entretoises.

1. Déterminez la profondeur et le diamètre des trous de montage VESA sur le moniteur, afin de sélectionner correctement le matériel de montage pour fixer le support de moniteur VESA.

2. Placez soigneusement le moniteur face vers le bas sur un support protecteur/ souple.

avec les points de montage VESA orientés vers le haut.

1. Insérez les vis de type M appropriées (x 4) dans les rondelles (x 4), le support de moniteur VESA et à l'arrière du moniteur. (Figure 14)

Remarque : le côté marqué TOP sur le support de moniteur VESA doit être orienté vers le bord supérieur lorsqu'il est fixé au(x) moniteur(s).

1. Répétez les étapes 1 à 3 avec le(s) moniteur(s) restant(s).

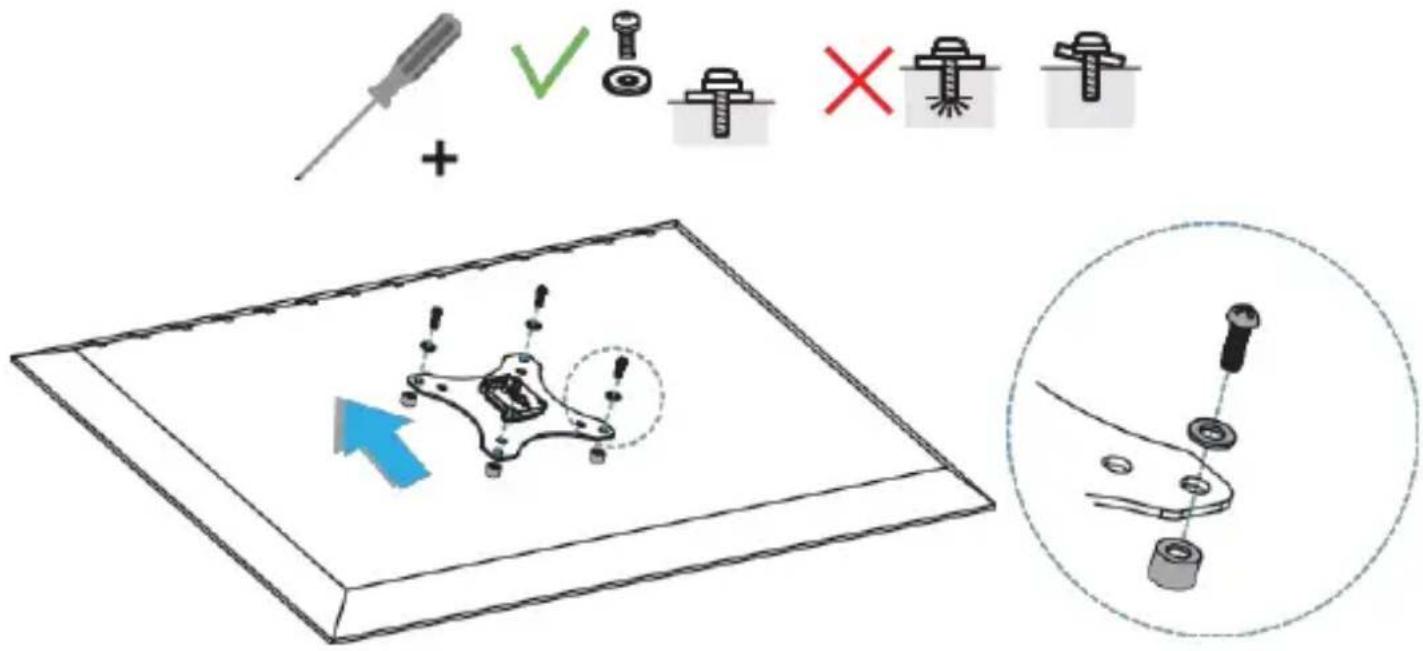

Installer le support de moniteur VESA sur un moniteur avec une surface de montage encastrée

Avertissements !

Ne pas trop serrer les vis. Si vous rencontrez une résistance lors du serrage des vis, arrêtez de les serrer. Dans le cas contraire, vous risquez d'endommager le moniteur

Veillez à ce que le poids du moniteur ne dépasse pas la capacité de charge de ce produit. Le dépassement de la capacité de poids peut entraîner des blessures corporelles et/ou endommager le produit, l'équipement connecté et/ou la surface de montage. Ce produit peut supporter les poids suivants : Jusqu'à 15,4 lb (7 kg) par bras du moniteur.

La fixation du (des) moniteur(s) est un travail qui doit être effectué par deux personnes. N'essayez pas d'effectuer cette tâche seul.

Le moniteur fixé peut ne pas être correctement soutenu par le bras d'affichage tant que son mécanisme à ressort n'est pas correctement réglé. Dans certains cas, le moniteur peut tomber rapidement.

Pour éviter toute blessure personnelle et/ou tout dommage matériel, faites toujours preuve de prudence lorsque vous libérez l'écran en soutenant manuellement son poids jusqu'à ce qu'une position stable soit atteinte.

Pour s'adapter à différentes conceptions de moniteurs, Le 3MP2AG-MONITOR-ARM est livré avec des jeux de vis de différentes longueurs et diamètres, des rondelles et des entretoises.

1. Déterminez la profondeur et le diamètre des trous de montage VESA sur le moniteur, afin de sélectionner correctement le matériel de montage pour fixer le support de moniteur VESA.

2. Placez soigneusement le moniteur face vers le bas sur une surface protectrice/douce, les points de montage VESA orientés vers le haut.

3. Insérez les vis de type M appropriées (x 4) dans les rondelles (x 4), le support de moniteur VESA, les entretoises (x 4) et à l'arrière du moniteur. (Figure 14)

Remarque : le côté marqué TOP sur le support de moniteur VESA doit être orienté vers le haut lorsqu'il est fixé au(x) moniteur(s).

1. Répétez les étapes 1 à 3 avec les autres moniteurs.

Monter les moniteurs

Attention!

Il est préférable d'être à deux pour effectuer cette opération : une personne pour soutenir le moniteur et l'autre pour ajuster la languette à ressort sur la fente de la tête.

1. Tirez vers l'arrière et maintenez la languette à ressort, faites glisser le support VESA du moniteur dans la fente de la tête. Relâchez la languette à ressort et assurez-vous que le mécanisme

Figure 18

1. (Facultatif) Pour retirer un moniteur, tirez vers l'arrière et maintenez la languette à ressort sur la fente de la tête. Faites glisser le moniteur vers le haut et sortez-le.

Fonctionnement

Ajustez la tension du bras à ressort

1. Repérez la vis de réglage de la tension sur le bras compensateur. (Figure 19)

1. Tout en soutenant le poids du moniteur, utilisez la fonction Clé hexagonale de 6 mm pour tourner la vis de réglage de la tension. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds/grands, ou tournez dans le sens inverse des aiguilles d'une montre pour diminuer la tension pour les moniteurs plus petits/légers.

Remarque : Le bras à ressort doit conserver sa position si la tension est correctement réglée, tout en permettant le réglage de la hauteur.

Régler l'inclinaison de

1. Localisez la vis de réglage de l'inclinaison près de la fente de la tête. (Figure 20)

1. Tout en supportant le poids du moniteur, utilisez la clé hexagonale de 6 mm pour tourner la vis de réglage de l'inclinaison. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds/grands, ou tournez dans le sens inverse des aiguilles d'une montre pour diminuer la tension pour les moniteurs plus petits/légers.

Remarque : Le moniteur doit conserver sa position si la tension est correctement réglée, tout en permettant le réglage de l'inclinaison.

Gestion des câbles

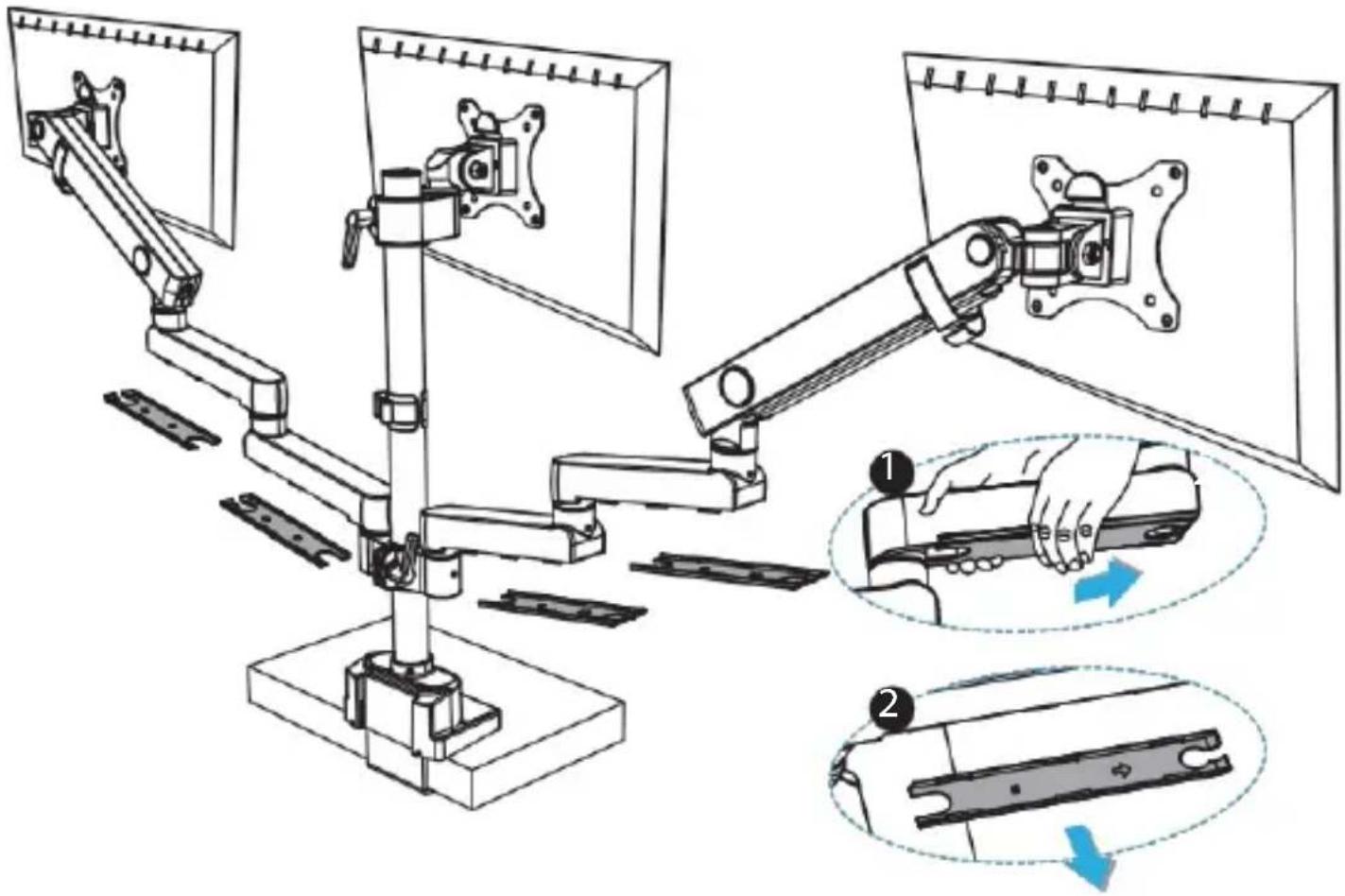

1. Faites glisser et tirez doucement comme indiqué par les flèches pour retirer les couvercles de gestion des câbles situés sous les bras pivotants. (Figure 21)

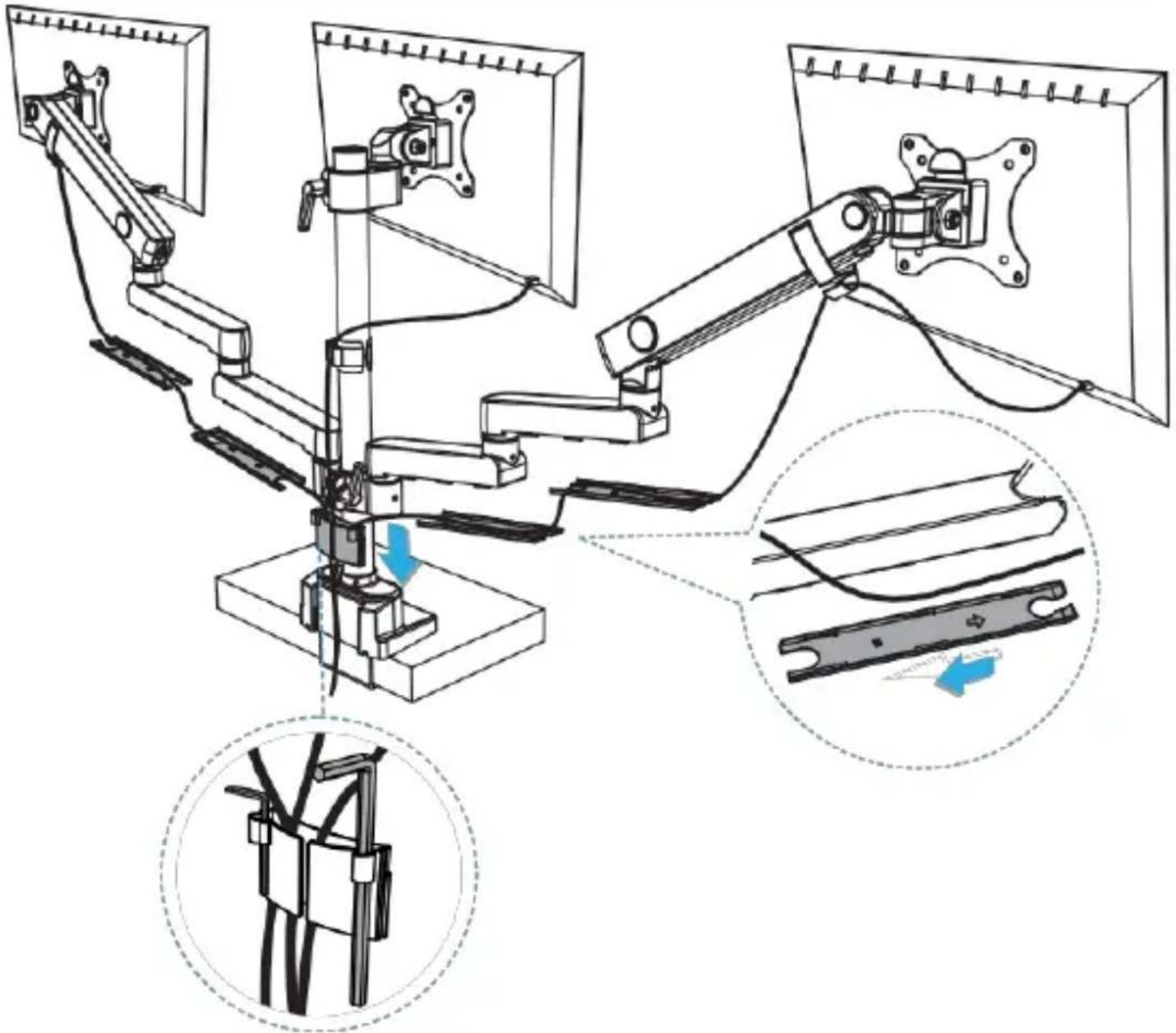

1. Faites passer le(s) câble(s) par les canaux de gestion des câbles sous les bras pivotants, les clips de gestion des câbles et le porte-outil. (Figure 22)
2. Remettez les couvercles de gestion des câbles en place sur les bras pivotants en les faisant glisser. (Figure 22)
3. Utilisez le porte-outil pour ranger la clé hexagonale de 3 mm avec le tournevis plat et la clé hexagonale de 6 mm en vue d'une utilisation ultérieure. (Figure 22)
