DS-U3B4 - Station d'accueil pour disques durs Sabrent - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB 3.0
Nombre de ports	4 ports USB 3.0 (compatibles USB 2.0/1.1)
Interrupteurs individuels	Oui, un interrupteur par port pour couper l'alimentation
Vitesse de transfert	Jusqu'à 5 Gbit/s (SuperSpeed)
Alimentation	Bus USB (auto-alimenté) ; adaptateur secteur optionnel (non fourni)
Connecteur hôte	1 câble USB 3.0 mâle intégré (environ 30 cm)
Dimensions (L x l x H)	Environ 9,0 x 5,0 x 2,0 cm
Poids	Environ 60 g
Matériau du boîtier	Plastique ABS
LED d'indication	LED bleue par port pour l'état de connexion
Systèmes d'exploitation supportés	Windows, macOS, Linux, Chrome OS (plug-and-play)
Protection contre les surtensions	Oui, protection intégrée
Température de fonctionnement	0°C à 45°C
Humidité de fonctionnement	20% à 80% (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ni aux températures extrêmes ; utiliser dans un endroit ventilé
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; appareil non réparable par l'utilisateur
Garantie	1 an (selon le revendeur)
Contenu de l'emballage	Hub USB, câble intégré, notice d'utilisation

FOIRE AUX QUESTIONS - DS-U3B4 Sabrent

Le hub Sabrent DS-U3B4 nécessite-t-il une alimentation externe ?

Non, le hub est auto-alimenté via le bus USB. Cependant, pour les périphériques gourmands en énergie (disques durs externes), un adaptateur secteur optionnel (non fourni) peut être nécessaire.

Comment utiliser les interrupteurs individuels ?

Chaque port dispose d'un interrupteur marche/arrêt. Appuyez sur l'interrupteur vers le haut pour activer le port (LED allumée) et vers le bas pour le désactiver (LED éteinte). Cela permet d'économiser l'énergie et de contrôler les périphériques individuellement.

Le hub est-il compatible avec USB 2.0 ou USB 1.1 ?

Oui, compatible avec les normes USB 2.0 et USB 1.1. Les périphériques plus anciens fonctionneront à leur vitesse maximale.

Pourquoi un périphérique n'est-il pas reconnu ?

Vérifiez d'abord que l'interrupteur correspondant est en position marche (LED allumée). Essayez de brancher le périphérique directement sur l'ordinateur pour tester. Assurez-vous que les pilotes USB de votre système sont à jour. Si le problème persiste, le hub peut être défectueux.

Puis-je charger un smartphone ou une tablette via ce hub ?

Le hub permet une charge lente (500 mA par port). Pour une charge rapide, utilisez un chargeur mural dédié. Certains périphériques peuvent ne pas se charger correctement si l'alimentation est insuffisante.

Le hub chauffe-t-il en fonctionnement ?

Un léger échauffement est normal. Si le hub devient très chaud, débranchez-le et vérifiez qu'il n'est pas surchargé ou placé dans un endroit mal ventilé.

Quelle est la longueur du câble intégré ?

Le câble mesure environ 30 cm. Pour une distance plus longue, vous pouvez utiliser un câble d'extension USB 3.0.

Le hub est-il compatible avec mon système d'exploitation ?

Oui, le hub est plug-and-play et fonctionne avec Windows, macOS, Linux et Chrome OS. Aucun pilote supplémentaire n'est nécessaire.

Que faire si la LED d'un port ne s'allume pas ?

Assurez-vous que l'interrupteur est en position marche. Essayez de brancher un autre périphérique. Si la LED reste éteinte, le port pourrait être défectueux ; contactez le service après-vente.

Puis-je utiliser le hub avec un concentrateur USB ?

Il est déconseillé de chaîner plusieurs hubs USB non alimentés, car cela peut entraîner des problèmes d'alimentation et de performance. Utilisez de préférence un hub alimenté si vous devez connecter plusieurs hubs.

MODE D'EMPLOI DS-U3B4 Sabrent

SABRENT

Connecting Differently™

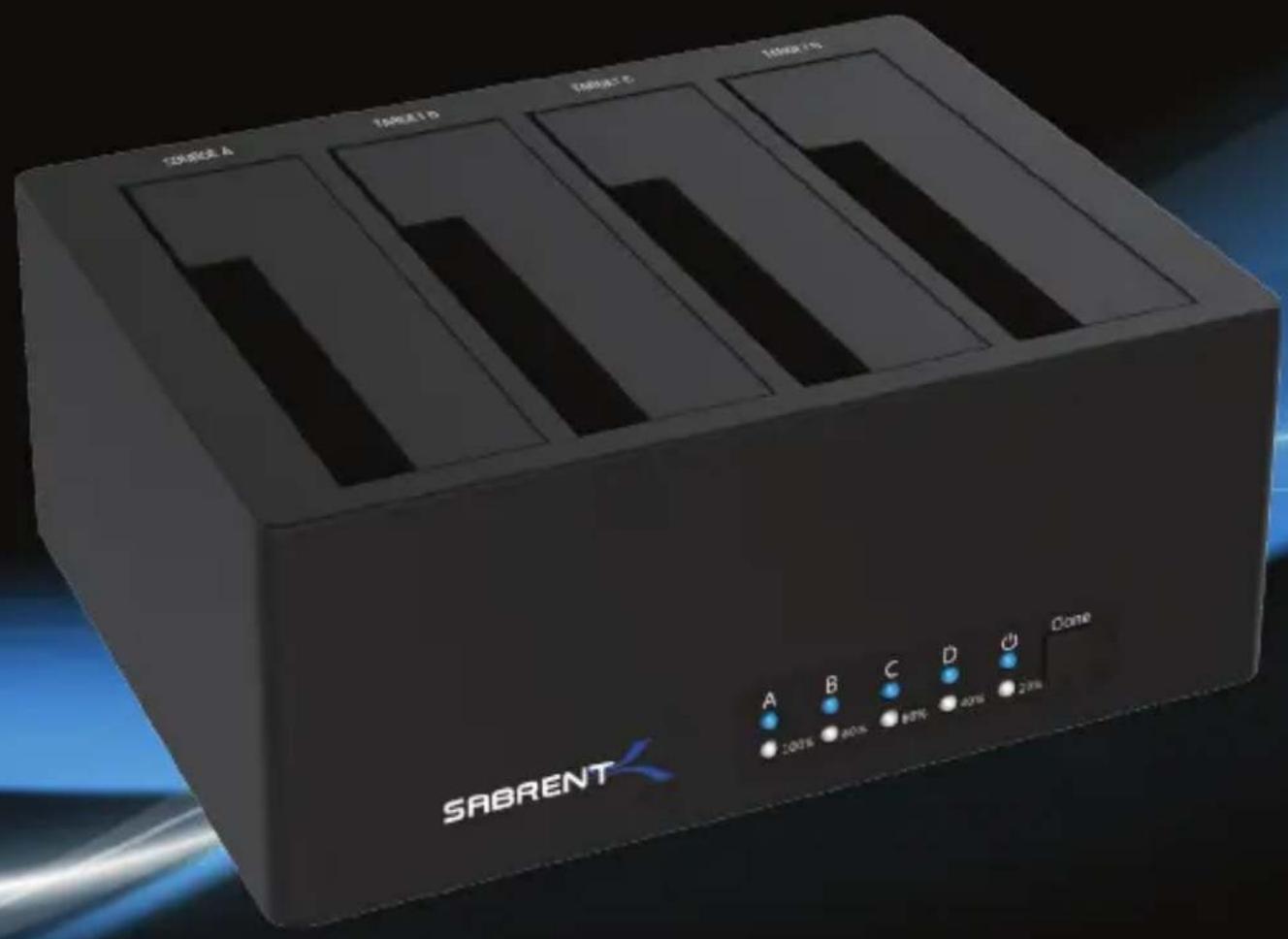

4-BAY USB 3.0 SATA 2.5"/3.5" SSD/HDD DOCKING STATION

With the Sabrent 4-Bay USB 3.0 SATA 2.5"/3.5" SSD/HDD Docking Station, you can Hot-Swap up to four 2.5"/3.5" SATA Hard Drives with one, single cable, connected to your Desktop or Notebook. Tool-free, Plug & Play installation makes for easy setup. You can now quickly transfer data between four hard drives.

System requirements: Package contents:

• Windows
• Mac OS

• 4-Bay HDD Docking Station
- USB cable
- Power adapter
- User Manual

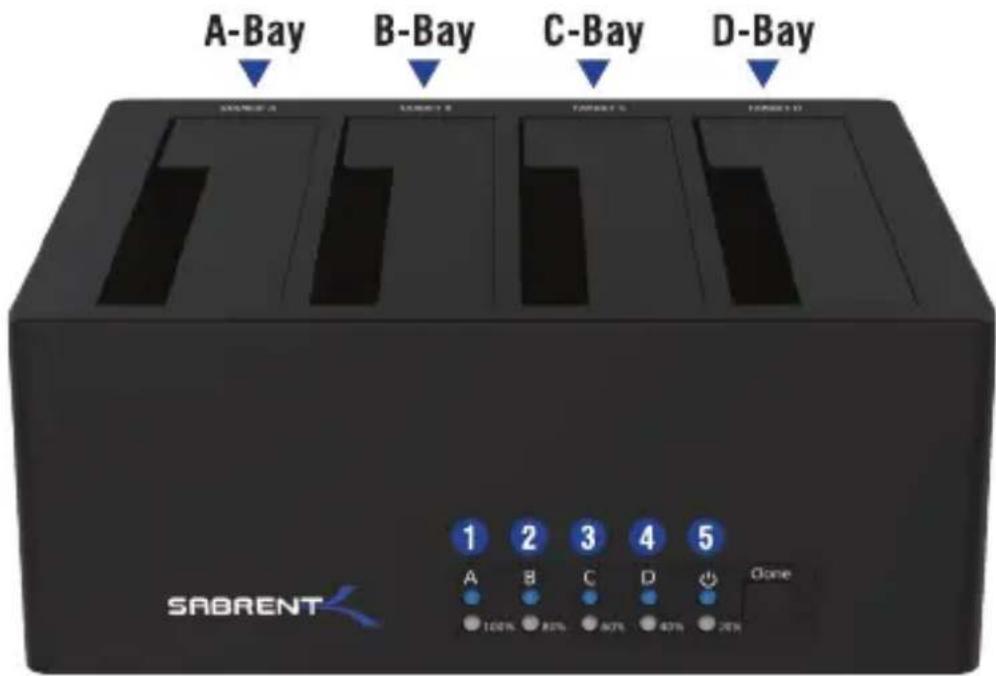

PRODUCT OVERVIEW

1.A-Bay LED / 2.B-Bay LED / 3.C-Bay LED / 4.D-Bay LED / 5.Power LED

6.PC/Clone Switch / 7.Power Button / 8.Power Port / 9.USB 3.0 Port

SETUP

1

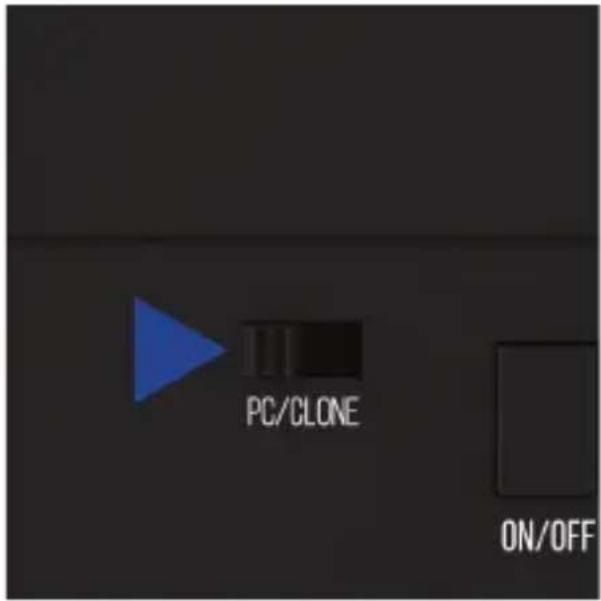

Switch the PC/Clone button to PC (Located on the back of the device)

3

Connect the Power Adapter to available power outlet

White wall socket with two outlets inserted into a black cable, against a plain beige wall (no text or symbols visible)

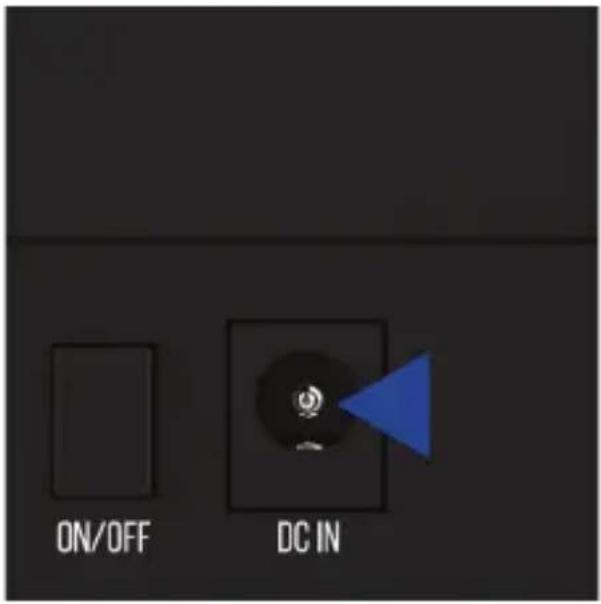

2

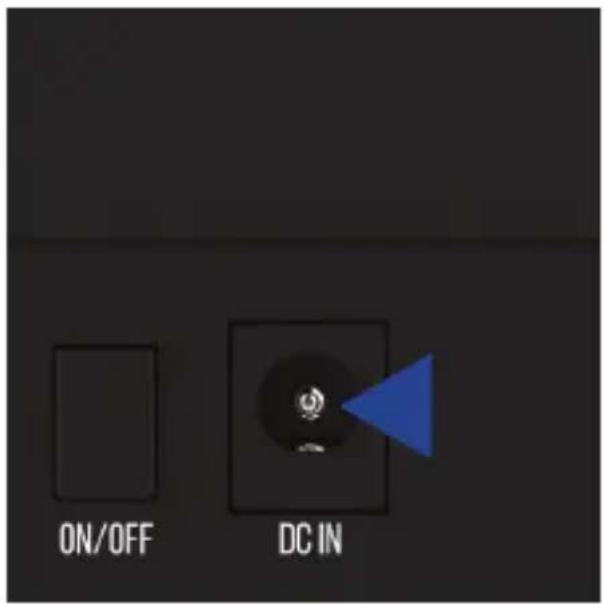

Connect the Power Adapter to the Power Port

4

Connect the USB cable to the dock

SETUP

5
Connect USB end to an available USB port

Close-up of a laptop with a black USB cable inserted into its port (no text or symbols visible)

7

Switch the power button to ON

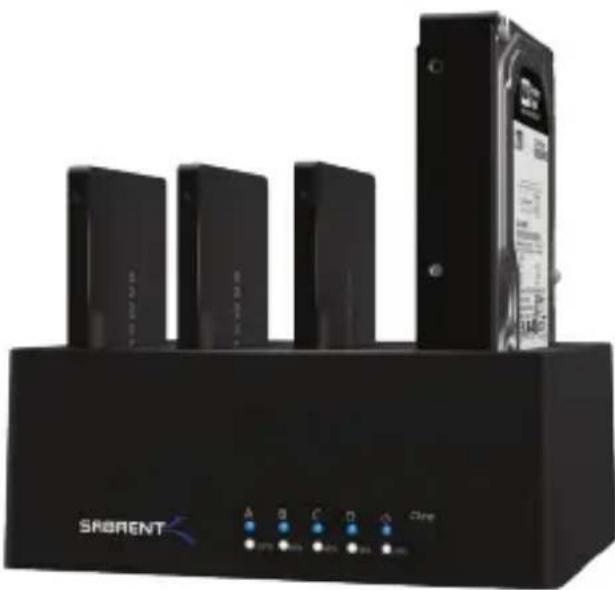

6
Insert your hard drive(s) into the hard drive bays

Black rectangular electronic device with four internal compartments and three blue triangular indicators above it (no readable text or symbols on the device itself)

8

The LEDs indicate: Power On, and Occupied Bays

Black SRBENT processor unit with four drive bays and a CD-ROM drive, no visible text or symbols on the device body.

WINDOWS PC HARD DRIVE WITH DATA/FILES

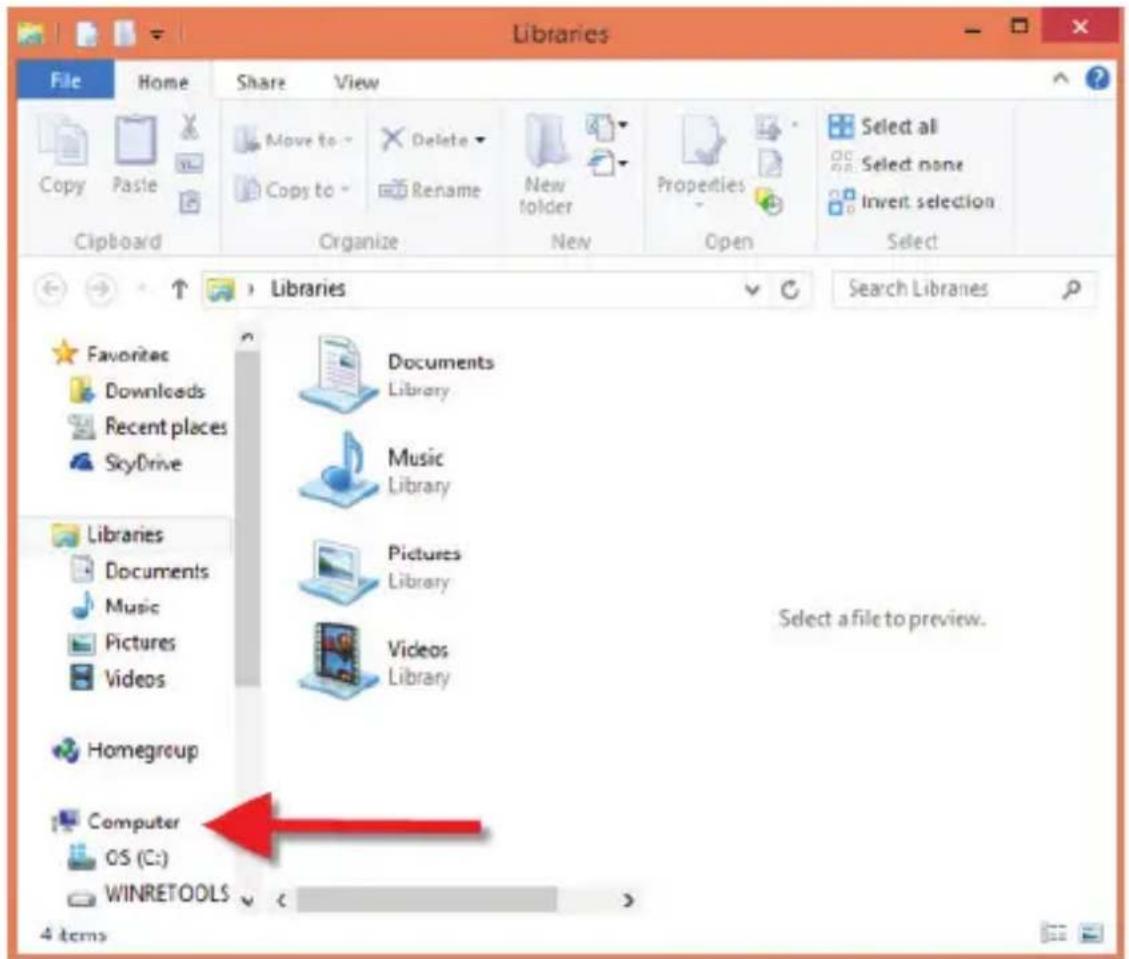

Click on the Start Icon located on the bottom left of the screen and then click on Computer

Note: You can also click on the File Explorer Icon and then click on This PC or Computer

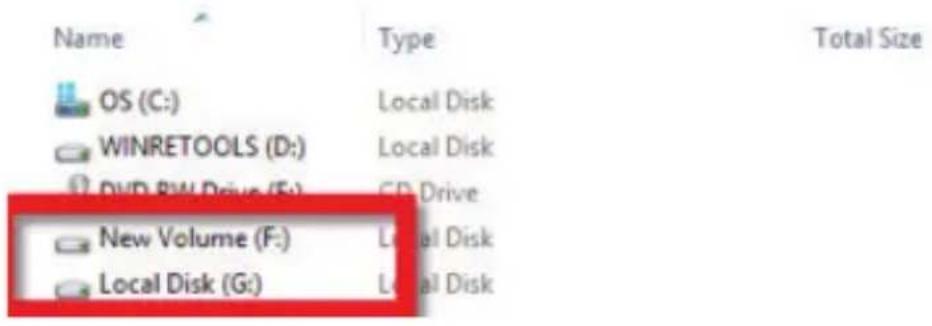

You should get a new drive letter every time you insert a hard drive with data/files

WINDOWS PC NEW HARD DRIVE SETUP (HARD DRIVE WITH NO DATA/FILES)

Click on the Start Icon located on the bottom left of the screen and then RIGHT click on Computer

Note:

You can also click on the File Explorer Icon and then click on This PC or Computer


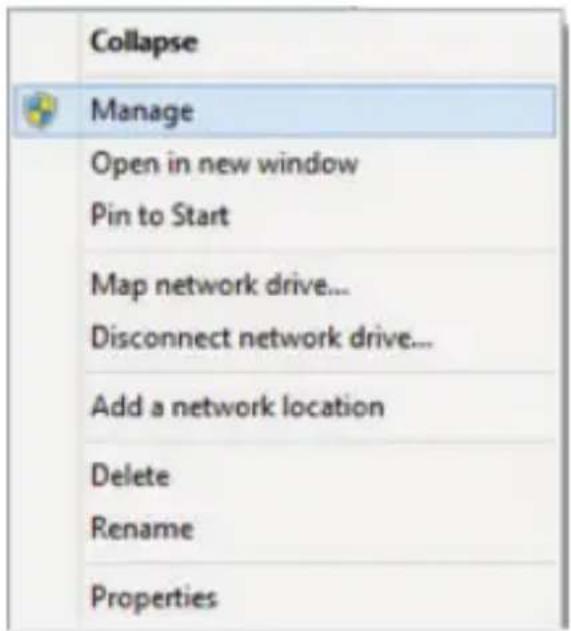

Click on Manage

Click on Disk Management

Note: Disk 0 should be your internal hard drive Disk 1 should be your external hard drive but SETUPS MAY DIFFER

RIGHT click on Unallocated and click on New Simple Volume

Disk 0 Basic 465.76 GB Online	(C:) 195.32 GB NTFS Healthy (System, Boot, Page File)
Disk 1 Basic 465.76 GB Online	465.76 GB Unallocated
CD-ROM 0 DVD (F:) No Media

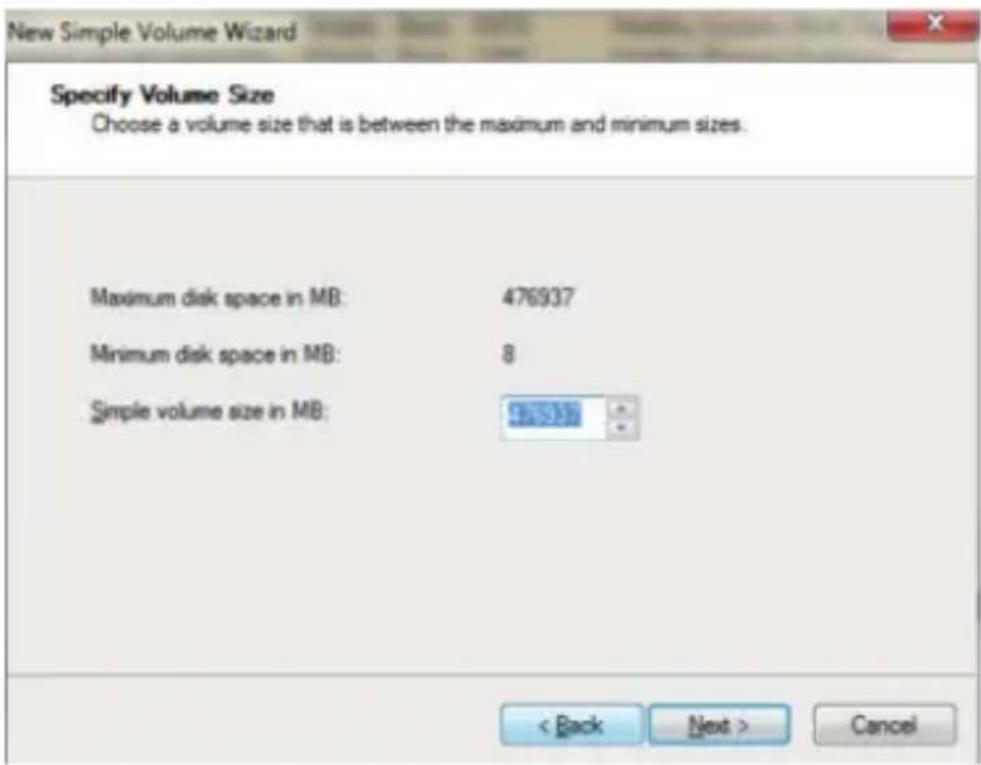

Go through the Setup Wizard to assign a drive letter

MAC OS HARD DRIVE WITH DATA/FILES

A new Icon should pop up on your main screen each time you insert a hard drive with DATA/Files

Yellow rectangular electronic device with a gray top and green power button (no text or symbols)

Click on the Icon to view your hard drive

Note: You can also click on the Finder icon and select your hard drive under Devices

MAC OS NEW HARD DRIVE SETUP (HARD DRIVE WITH NO DATA/FILES)

Click on the Search icon on your toolbar

Type in Disk Utility and click on it

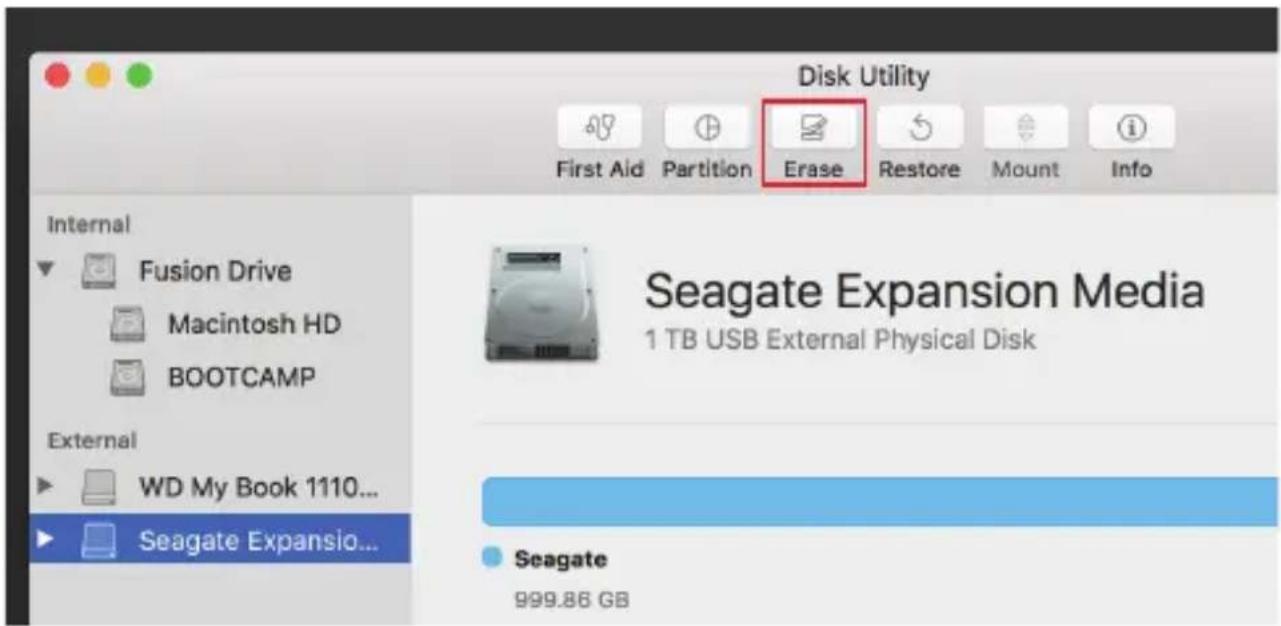

Click the icon for your external hard drive located in the sidebar on the left Click on the Erase tab at the top of the window

Select the volume format you want and give it a name

Click on erase

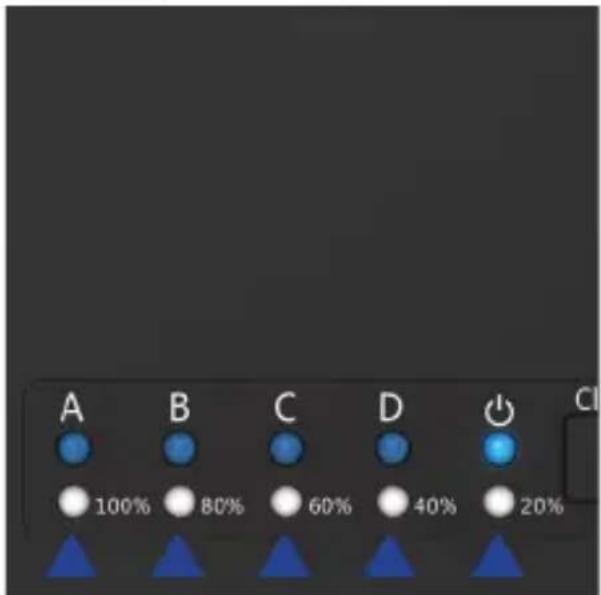

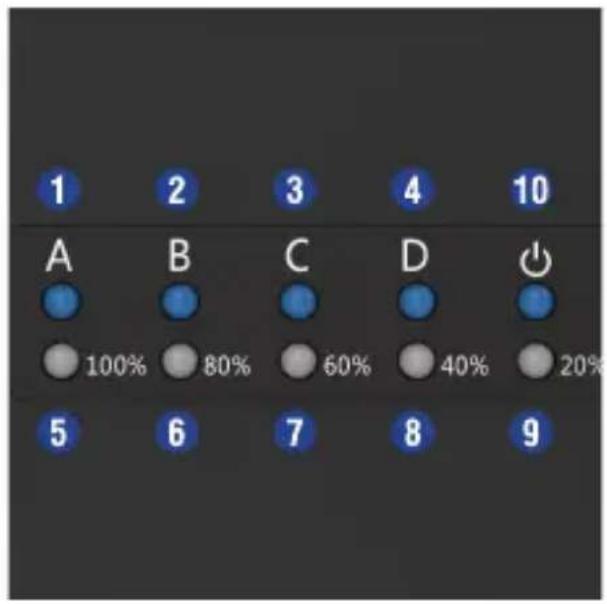

STANDALONE DUPLICATOR MODE LED INDICATORS

1. Source A-Bay Active
2. Target B-Bay Active
3. Target C-Bay Active
4. Target D-Bay Active
5. 100% Complete
6. 80% Complete
7. 60% Complete
8. 20% Complete
9. 100% Done
10. Power

SETUP

1
Switch the PC/Clone button to Clone (Located on the back of the device)

2
Connect the Power Adapter to the Power Port

SETUP

3
Connect the Power Adapter to available power outlet

White wall socket with two black plug plugged into the socket, against a plain beige wall (no text or symbols visible)

5

Insert your Target Disks in order into B-Bay, C-Bay, or D-Bay

Black SRBENT processor unit with three blue triangular indicator indicators above it (no readable text or symbols on the device body)

Note: Your Target Disks must have equal or more capacity than your Source Disk

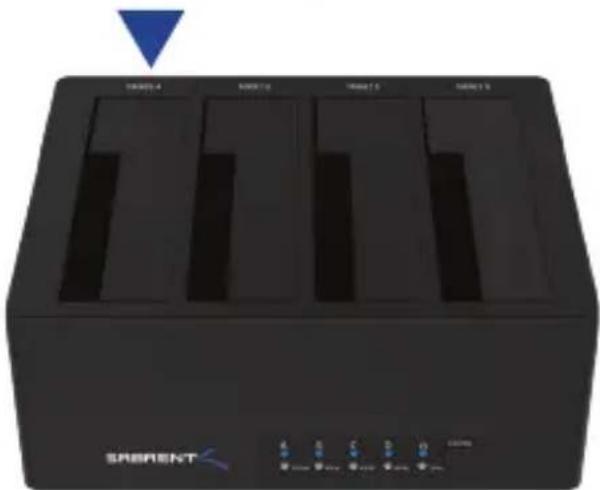

4
Insert Source Disk into A-Bay

Black rectangular electronic device with four internal slots and a blue triangular indicator (no readable text or symbols)

Note: Your Source Disk must have equal or less capacity than your Target Disks

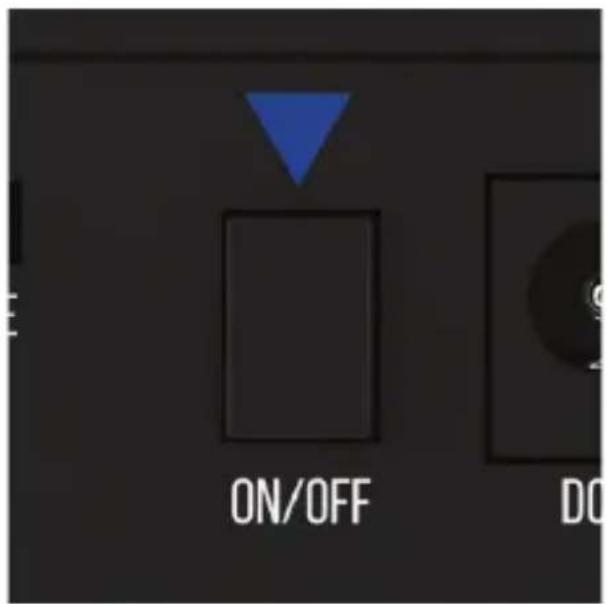

6
Switch the power button to ON

SETUP

7

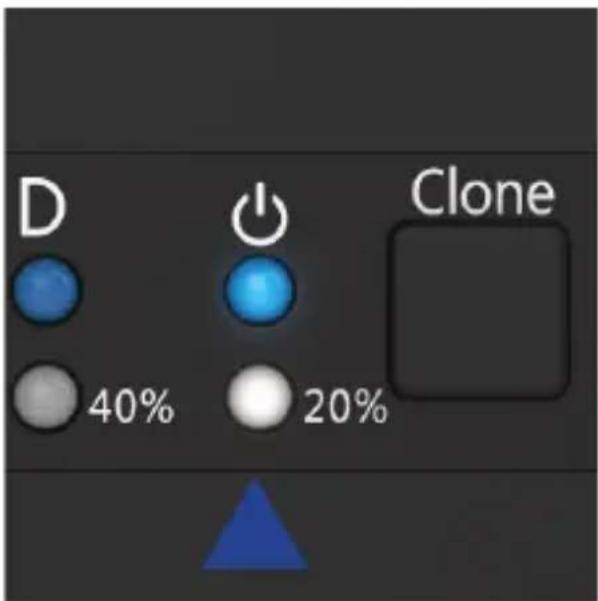

Press the CLONE button TWICE (Located on the front of the device)

9

Once all the lights have turned a solid white (20%-100%), the cloning process is complete

8
Once the White LED flashes on 20%, the cloning process has begun

10

Switch the Power Button to OFF and eject your drives

NOTES

• All data in B, C, and D-Bays will be deleted once Offline Clone starts.
  • We highly recommend backing up your data BEFORE you clone your hard drive.
• Hard drives with bad sectors may not clone. Simply replace them with a new hard drive.
• If the capacity for your Target hard drives is bigger than you Source, the remaining capacity upon completion of the offline clone will show up as "Unallocated".
  Go into Disk Management on Windows/Disk Utility on Mac and allocate the remaining capacity.

TROUBLESHOOTING/SUPPORT

Power LED does not come on?

• Ensure that the connection between power adapter and dock is secure.
• Try it on a different power outlet.

HDD LED does not come on/ turns off during offline clone?

• Re-seat the hard drive into the bay.
• Try it on the second HDD bay
- Swap out the hard drive with a new hard drive.

Cloning process will not start?

• Power off the dock, re-seat drives, power dock back on, and try process again.
• Check if the capacity of your Target drives is equal or larger to the capacity of your Source.

(Capacity means the actual space that can be used, instead of the one marked on the product.) For example: The actual capacity of a disk marked 1000GB (1TB), might only be 930GB. The actual capacity of a hard drive is usually different from what is shown on its label. You can check the actual capacity of a hard drive in Windows Disk Management/Mac Disk Utility.

PLEASE CONTACT OUR SABRENT TECHNICAL SUPPORT TEAM IF ISSUES CONTINUE
