Type de produit	Carte mère
Marque	ASUS
Modèle	PRIME Z790-V WIFI
Format	ATX
Socket processeur	LGA1700 (Intel 12e, 13e et 14e génération)
Chipset	Intel Z790
Mémoire RAM	4 x DDR5, jusqu'à 192 Go, support XMP 3.0
Slots d'extension	1 x PCIe 5.0 x16, 1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1
Stockage	3 x M.2 (dont 1 PCIe 5.0), 4 x SATA 6 Gb/s
Connectivité réseau	WiFi 6E, Bluetooth 5.3, Intel 2.5 Gb Ethernet
Audio	Realtek ALC897, 7.1 canaux HD
USB arrière	2 x USB-C (1 Thunderbolt 4), 4 x USB 3.2 Gen 2, 4 x USB 2.0
USB avant	1 x USB-C 3.2 Gen 2, 2 x USB 3.2 Gen 1, 2 x USB 2.0
Alimentation	Connecteurs ATX 24 broches, EPS 12V 8+4 broches
Dimensions	305 x 244 mm (ATX standard)
Poids	Environ 1,2 kg (emballage inclus)
Fonctions principales	Support PCIe 5.0, WiFi 6E, DDR5, éclairage RGB Aura Sync, BIOS Flashback
Entretien et nettoyage	Dépoussiérage régulier à l'air comprimé, éviter les liquides
Sécurité	TPM 2.0 intégré, protection contre les surtensions
Pièces détachées et réparabilité	Condensateurs solides, conception durable, support BIOS Flashback
Informations générales	Garantie 3 ans, compatible Windows 11

FOIRE AUX QUESTIONS - PRIME Z790-V WIFI ASUS

Quel type de mémoire RAM supporte la carte mère ASUS PRIME Z790-V WIFI ?

Cette carte mère supporte la DDR5 avec jusqu'à 192 Go et profilage XMP 3.0 pour des performances optimisées.

Quels processeurs sont compatibles avec la PRIME Z790-V WIFI ?

Elle est compatible avec les processeurs Intel de 12e, 13e et 14e génération sur socket LGA1700.

Comment mettre à jour le BIOS sans processeur ?

Utilisez la fonction BIOS Flashback : téléchargez le BIOS sur une clé USB, branchez-la sur le port dédié et appuyez sur le bouton Flashback.

La carte mère dispose-t-elle du WiFi et Bluetooth ?

Oui, elle intègre le WiFi 6E et le Bluetooth 5.3 pour une connectivité sans fil rapide.

Combien de slots M.2 sont disponibles ?

La carte mère propose trois slots M.2, dont un compatible PCIe 5.0 pour des SSD ultrarapides.

Quel est le système audio embarqué ?

Le codec audio est un Realtek ALC897 offrant un son surround 7.1 canaux haute définition.

Comment brancher le panneau avant du boîtier ?

Reportez-vous au manuel pour le brochage exact. Généralement, les connecteurs sont étiquetés sur la carte mère (F_PANEL, USB, Audio).

La carte mère supporte-t-elle l'overclocking ?

Oui, grâce au chipset Z790, vous pouvez overclocker le processeur (version K) et la mémoire via le BIOS ou l'outil AI Suite.

Quels sont les ports USB à l'arrière ?

L'arrière comprend 2 USB-C (dont 1 Thunderbolt 4), 4 USB 3.2 Gen 2 (Type-A), 4 USB 2.0, ainsi que des ports HDMI et DisplayPort.

Comment activer l'éclairage RGB ?

Utilisez le logiciel Aura Sync pour synchroniser les lumières RGB des composants compatibles via les headers RGB de la carte.

MODE D'EMPLOI PRIME Z790-V WIFI ASUS

Copyright © 2023 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

Consignes de sécurité ....iv

À propos de ce manuel ...... v

Résumé des caractéristiques de la PRIME Z790-V WIFI....vi

Contenu de la boîte....x

Chapitre 1 : Introduction au produit

1.1 Avant de commencer....1-1

1.2 Schéma de la carte mère....1-2

Chapitre 2 : Procédures d'installation de base

2.1 Monter votre ordinateur....2-1

2.1.1 Installer le processeur....2-1

2.1.2 Installer le système de refroidissement....2-3

2.1.3 Installer un module de mémoire 2-6

2.1.4 Installer une carte M.2....2-7

2.1.5 Installer la carte mère 2-8

2.1.6 Connexion d'alimentation ATX....2-10

2.1.7 Connexion de périphériques SATA 2-11

2.1.8 Connecteur E/S avant 2-12

2.1.9 Installer une carte d'extension....2-13

2.1.10 Installer l'antenne WiFi 2-15

2.2 Connecteurs arrières et audio de la carte mère ....2-16

2.2.1 Connecteurs arrières....2-16

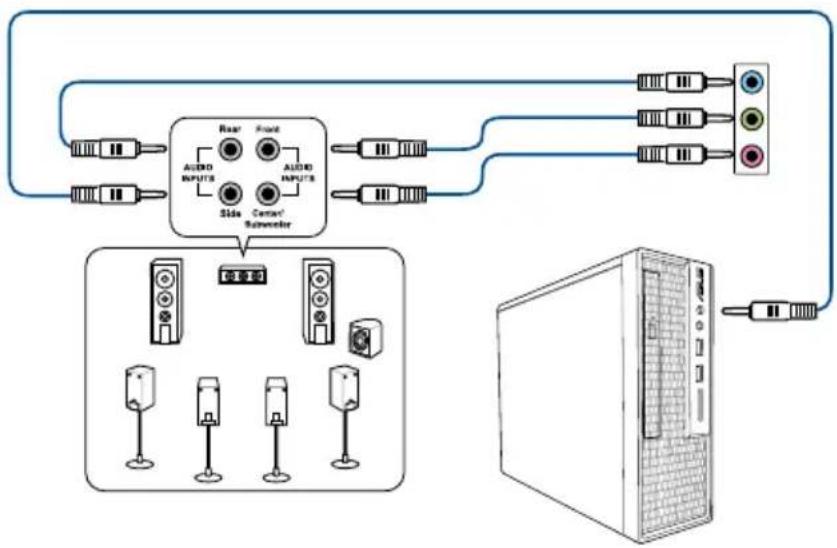

2.2.2 Connexions audio 2-18

2.3 Démarrer pour la première fois 2-20

2.4 Éteindre l'ordinateur....2-20

Chapitre 3 : BIOS et configurations RAID

3.1 Présentation du BIOS....3-1

3.2 Programme de configuration du BIOS....3-2

3.3 ASUS EZ Flash 3....3-3

3.4 ASUS CrashFree BIOS 3....3-4

3.5 Configuration de volumes RAID ....3-5

Annexes

Notices A-1

Garantie...... A-5

Informations de contact ASUS...... A-6

Service et assistance ...... A-6

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité de fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.

Informations sur la sécurité des piles bouton

L'ingestion peut entraîner des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion. Consultez immédiatement un médecin.

À propos de ce manuel

Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

- Chapitre 2 : Procédures d'installation de base

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.

• Chapitre 3 : BIOS et configurations RAID

Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

1. Site Web ASUS

Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Résumé des caractéristiques de la PRIME Z790-V WIFI

Processeur	Socket LGA1700 pour processeurs Intel® CoreTM de 13e génération, Intel® CoreTM de 12e génération, Pentium® Gold et Celeron® *Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0*** Rendez-vous sur le sitewww.asus.compour consulter la liste des processeurs compatibles avec cette carte mère.** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé.
Chipset	Chipset Intel® Z790
Mémoire	4 x Slots DIMM pour un maximum de 192 Go de mémoire DDR5 (Non-ECC, unbuffered)*Architecture mémoire Dual-Channel (bi-canal)Compatible avec la technologie Intel® Extreme Memory Profile (XMP)OptiMem II* Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitezhttps://www.asus.com/support/.* La mémoire DDR5 Non-ECC et unbuffered prend en charge la fonction On-Die ECC.
Sorties vidéo	1 x Port HDMITM *** Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Consultez le sitewww.intel.compour obtenir des mises à jour.** Prend en charge la résolution 4K@60Hz comme défini dans les spécifications HDMITM 2.1.
Slots d'extension	Processeurs Intel® de 13e et 12e génération*1 x Slot PCIe 5.0 x16Chipset Intel® Z7903 x Slots PCIe 4.0 x16 (en mode x4)1 x Slot PCIe 3.0 x1* Veuillez consulter le tableau de bifurcation PCIe sur (https://www.asus.com/fr/support/FAQ/1037507/).REMARQUE : Afin de garantir la compatibilité de l'appareil installé, veuillez consulterhttps://www.asus.com/fr/support/ pour obtenir la liste des périphériques pris en charge.
Stockage	3 x Slots M.2 et 4 x Ports SATA 6 Gb/s*Processeurs Intel® de 13e et 12e générationSlot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 4.0 x4)Chipset Intel® Z790Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)Slot M.2_3 pour lecteurs M Key 2242/2260/2280/22110 (Modes PCIE 4.0 x4 et SATA)4 x Connecteurs SATA 6.0 Gb/s* Technologie Intel® Rapid Storage avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA).
Ethernet	1 x Contrôleur Ethernet Realtek 1Gb
Sans fil et Bluetooth	Wi-Fi 5Wi-Fi 5 (802.11 a/b/g/n/ac)Prise en charge des bandes de fréquence 2,4/5 GHzBluetooth v5.0** La version du Bluetooth peut varier, veuillez consulter le site web du fabricant du module WiFi pour consulter les dernières spécifications.

(continue à la page suivante)

Résumé des caractéristiques de la PRIME Z790-V WIFI

USB	USB sur panneau E/S arrière (8 ports au total)1 x Port USB 3.2 Gen 2x2 (20G) (1 x Type-C®)1 x Ports USB 3.2 Gen 2 (10G) (1 x Type-A)2 x Ports USB 3.2 Gen 1 (5G) (2 x Type-A)4 x Ports USB 2.0 (4 x Type-A)USB en façade (9 ports au total)1 x Connecteur USB 3.2 Gen 1 (5G) (compatible USB Type-C®)2 x Connecteurs USB 3.2 Gen 1 (5G) (pour 4 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)* Les ports USB_E1, USB_E2, USB_E3 et USB_E4 partagent leur bande passante.* Les ports USB_E5, USB_E6, USB_E7 et USB_E8 partagent leur bande passante.
Audio	CODEC HD Audio Realtek® 7.1 Surround*- Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio- Prend en charge jusqu'à 24 bits / 192 kHzFonctionnalités Audio- Blindage audio- Condensateurs audio de haute qualité- Circuit imprimé audio dédié* Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.
Interfaces de connexion arrières	1 x Port USB 3.2 Gen 2x2 (20G) (1 x Type-C®)1 x Ports USB 3.2 Gen 2 (10G) (1 x Type-A)2 x Ports USB 3.2 Gen 1 (5G) (2 x Type-A)4 x Ports USB 2.0 (4 x Type-A)1 x Port HDMITM1 x Module WiFi1 x Port Ethernet Realtek 1Gb3 x Prises audio1 x Port souris + clavier PS/2
Interfaces de connexion internes	Ventilateurs et refroidissement1 x Connecteur pour ventilateur du processeur à 4 broches1 x Connecteur pour ventilateur du processeur optionnel à 4 broches1 x Connecteur de pompe AIO à 4 broches3 x Connecteurs pour ventilateur du châssis à 4 brochesAlimentation1 x Connecteur d'alimentation principale (24 broches)1 x Connecteur d'alimentation 12V (8 broches)1 x Connecteur d'alimentation 12V (4 broches)Stockage3 x Slots M.2 (M Key)4 x Connecteurs SATA 6.0 Gb/sUSB1 x Connecteur USB 3.2 Gen 1 (5G) (compatible USB Type-C®)2 x Connecteurs USB 3.2 Gen 1 (5G) (pour 4 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)

(continue à la page suivante)

Résumé des caractéristiques de la PRIME Z790-V WIFI

Interfaces de connexion internes	Divers3 x Connecteurs adressables Gen 21 x Connecteur Aura RGB1 x Cavalier Clear CMOS1 x Connecteur pour port série (COM)1 x Connecteur pour port audio en façade (AAFP)1 x Port de sortie S/PDIF1 x Connecteur SPI TPM (14-1 broches)1 x Connecteur panneau système (20-5 broches)1 x Connecteur ThunderboltTM
Fonctionnalités spéciales	ASUS 5X PROTECTION III-DIGI+ VRM (Design d'alimentation numérique avec DrMOS)- LANGuard-Protection contre les surtensions-SafeSlot Core+- Interface E/S arrière en acier inoxydableASUS Q-Design-Q-DIMM-Q-Slot-Q-LED CoreSolution de dissipation thermique ASUS-Dissipateur thermique VRMASUS EZ DIY-ProCoolAura Sync- Connecteur Aura RGB- Connecteurs Gen 2 adressables
Fonctionnalités logicielles	Logiciels ASUS exclusifs :Armoury Crate-Aura Sync-Fan Xpert 4 (avec Al Cooling II)- Éco. d'énergie-Suppression de bruit par IA bidirectionnelleAl Suite 3-TurboV EVO- PC Cleaner-DIGI+ VRMASUS CPU-ZMyASUSNorton 360 Deluxe (essai gratuit de 60 jours)WinRAR

(continue à la page suivante)

Résumé des caractéristiques de la PRIME Z790-V WIFI

Fonctionnalités logicielles	BIOS UEFIASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS UEFI BIOS (EZ Mode)
BIOS	Mémoire Flash 192 Mo (128+64), BIOS UEFI AMI
Gérabilité réseau	WOL par PME, PXE
Système d'exploitation	Windows® 11 / Windows® 10 (64 bits)
Format	Format ATX30,5 cm x 23,4 cm

• Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
• MyASUS offre une variété de fonctions de support telles que le dépannage, l'optimisation de la performance des produits, l'intégration des logiciels ASUS et la création d'un lecteur de récupération. Scannez le code pour consulter le guide d'installation et la FAQ.

- Pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère, scannez le code ci-dessous :

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère PRIME Z790-V WIFI
Câbles	2 x Câbles SATA 6 Gb/s
Divers	1 x Antennes WiFi amovibles ASUS1 x Cache E/S2 x Kits de vis pour SSD M.2

Documentation 1 x Manuel de l'utilisateur

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

Introduction au produit

1

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.
• Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code ci-dessous :

1.2 Schéma de la carte mère

Contenu du schéma Page
1. Socket du processeur 1-4
2. Slots mémoire (DIMM) 1-5
3. Slots d'extension 1-7
4. Connecteurs des ventilateurs et de la pompe 1-8
5. Connecteurs d'alimentation 1-9
6. Slots M.2 (SOCKET 3) 1-10
7. Ports SATA 6 Gb/s 1-11

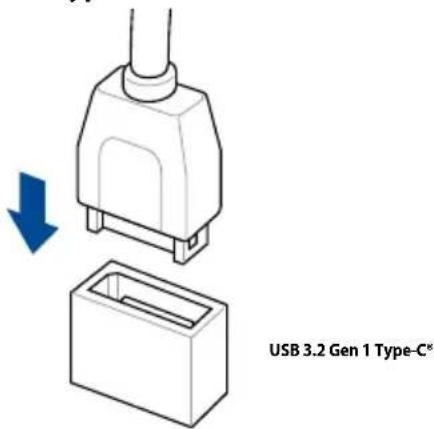

8. Connecteur pour port USB 3.2 Gen 1 Type-C® en façade 1-12
9. Connecteurs USB 3.2 Gen 1 1-12
10. Connecteurs USB 2.0 1-13
11. Connecteurs Gen 2 adressables 1-14
12. Connecteur Aura RGB 1-15
13. Cavalier d'effacement de mémoire CMOS (Clear CMOS)	1-16
14. Connecteur pour port série (COM)	1-17
15. Connecteur pour port audio en façade	1-17
16. Port de sortie S/PDIF 1-18
17. Connecteur SPI TPM (14-1 broches)	1-18
18. Connecteur panneau système	1-19
19. Connecteur ThunderboltTM	1-20

1. Socket du processeur

Cette carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™ de 13e génération, Intel® Core™ de 12e génération, Pentium® Gold et Celeron®.

- Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour d'autres sockets sur le socket LGA1700.

- Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.

- Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

- Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.

- Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1700.

- La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.

2. Slots mémoire (DIMM)

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR5.

Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5.

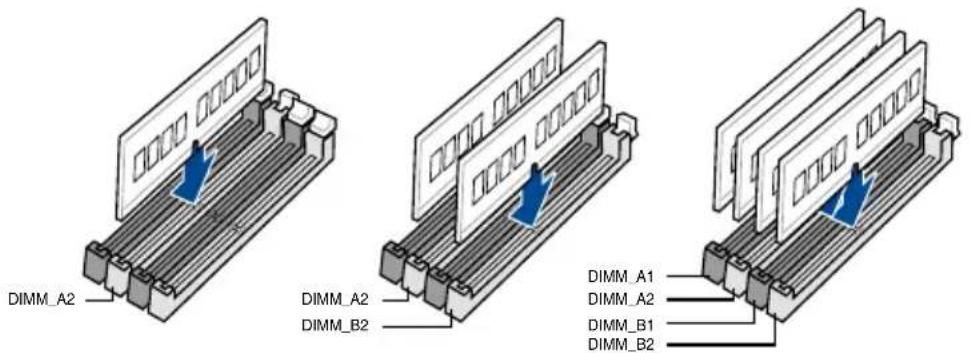

Configurations mémoire recommandées

Vous pouvez installer des modules de mémoire DDR5 unbuffered et non-ECC de 8 Go, 16 Go, 24 Go, 32 Go et 48 Go sur les slots DDR5.

Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
• Visitez le site internet d'ASUS pour consulter la liste des modules de mémoire compatibles avec cette carte mère. La fréquence mémoire prise en charge dépend du type de processeur.

3. Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

Veuillez vous référer au tableau ci-dessous pour les configurations VGA (carte graphique) et Hyper M.2 recommandées.

Configuration VGA recommandée

Description	Une carte VGA Deux cartes VGA Trois cartes VGA
1 PCIe 5.0 x16	x16 x16 x16
2 PCIe 4.0 x16_1	---
3 PCIe 4.0 x16_2	-x4 x4
4 PCIe 4.0 x16_3 -- x4

Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation.

Paramètres de bifurcation PCIe et M.2 sur le slot PCIe x16 (sur voie PCIe du processeur)

Description	Nombre de SSD M.2 identifiables
	Situation 1 Situation 2
PCIe x16 1(x16)* 2(x8+x8)**
* Installez un SSD M.2 dans le slot M.2_1 ou M.2_3 de la carte Hyper M.2 X16.** Installez deux SSD M.2, dans les slots M.2_1 et M.2_3 de la carte Hyper M.2 X16.

• Les paramètres de bifurcation PCIe et M.2 supplémentaires pour la fonction RAID sont également pris en charge lorsqu'une carte Hyper M.2 x16 est installée.
• Pour plus de détails sur la bifurcation PCIe, consultez le site d'assistance : https://www.asus.com/fr/support/FAQ/1037507/.
• La carte série Hyper M.2 x16 est vendue séparément.
• Réglez la bifurcation PCIe dans les paramètres du BIOS.

4. Connecteurs des ventilateurs et de la pompe

Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système.

• N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !
• Assurez-vous que le câble est correctement inséré dans le connecteur.

Connecteur Intensité Max Puissance		Max	Vitesse par défaut Contrôle partagé
CPU_FAN 1A 12W	Contrôle Q-Fan A
CPU_OPT 1A 12W	Contrôle Q-Fan A
CHA_FAN1 1A 12W	Contrôle Q-Fan -
CHA_FAN2 1A 12W	Contrôle Q-Fan -
CHA_FAN3 1A 12W	Contrôle Q-Fan -
AIO_PUMP	1A	12W	Pleine vitesse

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.

Assurez-vous de connecter la prise 8 broches, ou de connecter les prises 4 et 8 broches simultanément.

- Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

- Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système.

6. Slots M.2

Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2.

- Processeurs Intel® de 13e et 12e génération :

Slot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 4.0 x4)

- Chipset Intel® Z790 :

Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) Slot M.2_3 pour lecteurs M Key 2242/2260/2280/22110 (Modes PCIE 4.0 x4 et SATA).

- Technologie Intel® Rapid Storage avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA).

Le SSD M.2 est vendu séparément.

7. Ports SATA 6 Gb/s

Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.

L'installation de périphériques de stockage SATA permet de créer des volumes RAID 0, 1, 5 et 10 par le biais de la technologie Intel® Rapid Storage et du chipset Z790 embarqué.

Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site web d'ASUS.

8. Connecteur pour port USB 3.2 Gen 1 Type-C® en façade

Le connecteur USB 3.2 Gen 1 Type-C® est dédié à la connexion d'un port USB 3.2 Gen 1 Type-C® supplémentaire en façade. Le connecteur USB 3.2 Gen 1 Type-C® offre des vitesses de transfert allant jusqu'à 5 Gb/s.

Le module USB 3.2 Gen 1 Type-C® est vendu séparément.

9. Connecteurs USB 3.2 Gen 1

Ces connecteurs sont dédiés à la connexion de ports USB 3.2 Gen 1 supplémentaires. Les connecteurs USB 3.2 Gen 1 fournissent des vitesses de transfert jusqu'à 5 Gb/s.

Le module USB 3.2 Gen 1 est vendu séparément.

10. Connecteurs USB 2.0

Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s.

Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère !

• Le module USB 2.0 est vendu séparément.
• Les ports USB_E1, USB_E2, USB_E3 et USB_E4 partagent leur bande passante.

11. Connecteurs Gen 2 adressables

Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B.

Les connecteurs adressables prennent en charge les bandes LED RGB adressables WS2812B (5V/Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées.

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.
• La bande LED RGB adressable est vendue séparément.

12. Connecteur Aura RGB

Le connecteur RGB permet de brancher des bandes LED RGB.

Les connecteurs RGB prennent en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une puissance nominale maximale de 3A/12V (36W).

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
• La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement. • La bande LED est vendue séparément.

13. Cavalier d'effacement de mémoire CMOS (Clear CMOS)

Le cavalier Clear CMOS permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système.

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez la touche du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne court-circuitez jamais les broches, sauf en cas d'effacement de la mémoire RTC RAM. Un court-circuit ou le placement d'un cavalier empêchera le démarrage du système!

Si les instructions ci-dessus ne fonctionnent pas, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la mémoire RTC RAM. Puis, réinstallez la pile.

14. Connecteur pour port série (COM)

Le connecteur de port série (COM) vous permet de connecter un module de port série. Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot libre à l'arrière du châssis.

Le module de port série est vendu séparément.

15. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.

16. Port de sortie S/PDIF

Le port de sortie S/PDIF vous permet de connecter un module S/PDIF (Sony/Philips Digital Interface).

Le module S/PDIF est vendu séparément.

17. Connecteur SPI TPM (14-1 broches)

Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certificats numériques, mots de passe et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

TPM

Le module TPM est vendu séparément.

18. Connecteur panneau système

Le connecteur panneau système prend en charge plusieurs fonctions relatives au châssis.

- Connecteur pour LED d'alimentation système (+PWR_LED-)

Les connecteurs 2 broches et/ou 3-1 broches vous permettent de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- LED d'activité du périphérique de stockage (+HDD_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. La LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

- Connecteur du haut-parleur d'alerte système (SPEAKER)

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Connecteur du bouton de démarrage/arrêt (PWRBTN)

Ce connecteur 3-1 broches est réservé au bouton d'alimentation du système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou en mode soft-off (selon les paramètres du système d'exploitation).

- Connecteur pour bouton de réinitialisation (RESET)

Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.

19. Connecteur Thunderbolt™

Ce connecteur est réservé à une carte E/S Thunderbolt™ compatible avec la technologie Intel® Thunderbolt™, permettant de connecter des périphériques Thunderbolt™ dans une configuration en guirlande (Daisy-chain).

• La carte et les câbles Thunderbolt™ sont vendus séparément.
• Visitez le site officiel du fabricant de votre carte Thunderbolt™ pour plus de détails sur la compatibilité.

La carte Thunderbolt™ ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G4)_3. Assurez-vous d'installer la carte Thunderbolt™ sur le slot PCIEX16(G4)_3.

Procédures d'installation de base

2

2.1 Monter votre ordinateur

Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

2.1.1 Installer le processeur

• Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour un socket LGA1200, LGA1155, LGA1156, ou LGA1151 sur le socket LGA1700.
• ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.

Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintenir lorsque vous le libérez de son emplacement. Si vous relâchez le levier immédiatement après l'avoir libéré de son emplacement, il peut revenir en arrière et endommager votre carte mère.

2.1.2 Installer le système de refroidissement

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.

Pour installer le ventilateur du processeur

1

2

Dessous de la carte mère

• Nous vous recommandons d'utiliser un système de refroidissement compatible LGA1700 sur une carte mère de la série Intel® 700.
• Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS de la série Intel® 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.
• Les systèmes de refroidissement compatibles LGA1200 de type pushpin ne peuvent pas être installés sur cette carte mère.

Assurez-vous qu'un clic se fait entendre lorsque vous insérez les rivets.

Pour installer une solution de refroidissement AIO

• Nous vous recommandons d'utiliser un système de refroidissement compatible LGA1700 sur une carte mère de la série Intel® 600 ou 700.
• Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS des séries Intel® 600 et 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.
• Si vous souhaitez installer un système de refroidissement AIO, il est recommandé de l'installer après l'installation de la carte mère dans le châssis.

2.1.3 Installer un module de mémoire

Retirer un module de mémoire

2.1.4 Installer une carte M.2

Pour installer un SSD M.2

Le SSD M.2 est vendu séparément.

2.1.5 Installer la carte mère

1. Placez la plaque d'E/S métallique sur l'ouverture dédiée à l'arrière de votre châssis d'ordinateur.

Vous pouvez vous blesser avec des pointes ou des bords effilés. Nous vous recommandons de porter des gants lors de l'installation de la plaque d'E/S.

1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont alignés avec la zone d'E/S du châssis.

1. Placez six (6) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis.

Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2.1.6 Connexion d'alimentation ATX

Assurez-vous de connecter la prise 8 broches, ou de connecter les prises 4 et 8 broches simultanément.

2.1.7 Connexion de périphériques SATA

2

2.1.8 Connecteur E/S avant

Installation du connecteur pour façade de châssis d'ordinateur

Pour installer un connecteur USB 3.2 Gen 1 Type-C®

Ce connecteur ne peut être installé que dans un seul sens. Insérez le connecteur jusqu'à ce qu'il soit bien en place.

Pour installer un connecteur USB 3.2 Gen 1

Connecteur USB 2.0

Connecteur audio pour façade de châssis d'ordinateur

2.1.9 Installer une carte d'extension

Pour installer une carte PCIe x16

Pour installer une carte PCIe x1

Pour installer une carte Thunderbolt™

La carte Thunderbolt™ ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G4)_3. Assurez-vous d'installer la carte Thunderbolt™ sur le slot PCIEX16(G4)_3.

• L'étape 6 est optionnelle, veuillez brancher un connecteur d'alimentation PCIe à 6 broches si vous souhaitez utiliser la fonction de charge rapide Thunderbolt™ du port USB Type-C® afin de charger un appareil 5V ou plus.
• Le port TypeC_1 peut prendre en charge des appareils 20V, le port TypeC_2 peut prendre en charge des appareils 9V lorsque le connecteur d'alimentation PCIe est connecté.
• La carte Thunderbolt™ est vendue séparément.
• Visitez le site officiel du fabricant de votre carte Thunderbolt™ pour plus de détails sur la compatibilité.

2.1.10 Installer l'antenne WiFi

Installer l'antenne WiFi amovible ASUS

Connectez l'antenne WiFi amovible incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur.

• Assurez-vous que l'antenne WiFi amovible est bien installée sur les ports WiFi.
• Placez l'antenne à plus de 20 cm de toute personne.

L'illustration ci-dessus est donnée à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle, les instructions d'installation sont toutefois identiques.

2.2 Connecteurs arrières et audio de la carte mère 2.2.1 Connecteurs arrières

Connecteurs arrières

1. Port souris + clavier PS/2

2. Port Ethernet Realtek 1Gb*

3. Port 3 USB 3.2 Gen 2 Type-A

4. Port HDMITM

5. USB 2.0 sur les ports E5, E6, E7 et E8

6. Ports 9 et 10 USB 3.2 Gen 1 Type-A

7. Port 1 USB 3.2 Gen 2x2 Type-C®

8. Prises audio**

9. Ports WiFi

* et ** : reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Il est fortement recommandé de connecter vos périphériques USB 3.2 Gen 1 sur les ports USB 3.2 Gen 1 et les périphériques USB 3.2 Gen 2 sur les ports USB 3.2 Gen 2 afin d'obtenir un débit et des performances accrus.

Les ports USB_E5, USB_E6, USB_E7 et USB_E8 partagent leur bande passante.

* LED d'indications du port Ethernet Realtek 1Gb

LED ACT/LIEN

État Description

Éteint Pas de lien

Orange Lien établi

Clignotant Activité dedonnées

LED Vitesse État Description

Éteint Connexion 10 Mb/s

Orange Connexion 100 Mb/s

Vert Connexion 1 Gb/s

** Configurations audio 2, 4, 5.1 et 7.1 canaux

Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux
Bleu clair (Panneau arrière)	-	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Vert (Panneau arrière)	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose (Panneau arrière)	-		Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Vert (Panneau avant)	---			Sortie haut-parleurs latéraux
Rose (Panneau avant)	----

Pour configurer une sortie audio 7.1 canaux :

Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.

2.2.2 Connexions audio

Connecteurs audio

Connexion à un casque ou un microphone

Connecter un système de haut-parleurs à 2 canaux

Connecter un système de haut-parleurs à 4 canaux

Connexion à un système de haut-parleurs 5.1

Connexion à un système de haut-parleurs 7.1

2.3 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.
4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :

a. Écran

b. Périphériques de stockage externes (en commençant par le dernier sur la chaîne) c. Alimentation système

1. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume.

Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur.

Bip BIOS Description

1 bip court	Processeur graphique détecté Démarrage rapide désactivé Aucun clavier détecté
1 bip continu suivi de 2 bips courts suivis d'une pause (répété)	Aucune mémoire détectée
1 bip continu suivi de 3 bips courts Processeur	graphique non détecté
1 bip continu suivi de 4 bips courts Panne d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.4 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt piloté en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt piloté quel que soit le réglage du BIOS.

BIOS et configurations RAID

3

Pour plus d'informations sur le BIOS et les configurations RAID, consultez la page : www.asus.com/fr/support.

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme «BIOS» spécifié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale.

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS. - Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.

Pour plus d'informations sur les configurations du BIOS, consultez la page https://www.asus.com/fr/support ou téléchargez le manuel du BIOS en scannant le code.

3.2 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur + + .
• Appuyez sur le bouton de réinitialisation du châssis.

- Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué.

Une fois l'une de ces trois options utilisée, appuyez sur pour accéder au BIOS.

• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.
• Le BIOS ne prend pas en charge les périphériques Bluetooth.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche .

3.3 ASUS EZ Flash 3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .

Pour mettre à jour le BIOS :

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !
• Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
• Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils), sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur Entrée.
• Appuyez sur les touches directionnelles gauche/droite pour sélectionner le champ Drive (Lecteur).
• Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur Entrée.
• Appuyez sur les touches directionnelles gauche/droite pour sélectionner le champ Folder (Dossier).
• Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur Entrée pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

3.4 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.

Restaurer le BIOS

1. Téléchargez la dernière version du BIOS de votre carte mère en vous rendant sur https://www.asus.com/fr/support/.
2. Renommez le fichier du BIOS ASUS.CAP ou A5479.CAP et placez le fichier renommé sur un périphérique de stockage USB.
3. Allumez l'ordinateur.
4. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
5. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
6. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !

3.5 Configuration de volumes RAID

Cette carte mère prend en charge la solution RAID suivante : Intel® Rapid Storage Technology : RAID 0, RAID 1, RAID 5 et RAID 10.

Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support ou scanner ce code.

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10 est une combinaison de data striping et de data mirroring sans parité à calculer et à écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Annexes

Notices

Informations de conformité FCC

Partie responsable : Asus Computer International

Adresse : 48720 Kato Rd., Fremont, CA 94538, USA

Numéro de fax : [phone]

Téléphone :

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Note sur l'exposition aux fréquences radio

Cet appareil doit être installé et utilisé conformément aux instructions fournies. Les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne doivent pas être situées à proximité d'une autre antenne ou d'un autre émetteur, ni être utilisées conjointement avec ceux-ci. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs afin de satisfaire aux normes en matière d'exposition aux fréquences radio.

Avis de marque déposée HDMI

Le terme HDMI™ (High-Definition Multimedia Interface), l'habillage commercial HDMI™ et le logo HDMI™ sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

La bande 5150–5250 MHz est réservée uniquement à une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-003(B)/NMB-003(B)

Précautions d'emploi de l'appareil :

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l'implant pour réduire les risques d'interférence. c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture, ou tout simplement dans un secteur mal couvert par le réseau. d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.

Déclaration de conformité aux normes environnementales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en matière de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes.

UE REACH et Article 33

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm.

UE RoHS

Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35.

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Informations sur le tri et le recyclage en France

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE.

La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/support/.

Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous :

AT BE BG CZ DK EE FR
DE IS IE IT EL ES CY
LV	LI	LT	LU	HU	MT	NL
NO PL PT RO SI SK TR
FI SE CH HR UK(IN)

Tableau de sortie de fréquence radio RED (Directive 2014/53/EU)

RTL8822CE (Modèle : RTL8822CE) :

Fonction Fréquence Puissance de sortie maximale
	(P.I.R.E)
WiFi	2412 - 2472 MHz 19 dBm
	5150 - 5350 MHz 21 dBm
	5470 - 5725 MHz 21 dBm
Bluetooth 2402 - 2480 MHz 15 dBm

* Récepteur de catégorie 1

Garantie

Garantie ASUS

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
• ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
• Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale. Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/.

ASUS COMPUTER GmbH (Allemagne et Autriche)

Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne

ASUSTeK (UK) LIMITED

Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support.
