UT353BT - Sonometre Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonometre (mesureur de niveau sonore)
Marque	Uni-T
Modèle	UT353BT
Plage de mesure	30 à 130 dB (pondérations A et C)
Précision	±1.5 dB (à 94 dB, 1 kHz)
Résolution	0.1 dB
Pondérations fréquentielles	A et C
Connectivité	Bluetooth (pour application mobile)
Fonctions principales	Mesure en temps réel, Hold, Min/Max, arrêt automatique, rétroéclairage
Affichage	Écran LCD rétroéclairé avec bargraphe
Alimentation	Pile 9V (type 6LR61/6F22, non fournie)
Autonomie estimée	Environ 50 heures (avec pile alcaline)
Dimensions	195 × 55 × 30 mm
Poids	Environ 200 g (pile incluse)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser conformément aux instructions. Ne pas exposer à des chocs ou à l'humidité.
Pièces détachées et réparabilité	Pièces de rechange disponibles auprès du fabricant ou revendeur agréé.
Informations générales	Conforme aux normes IEC 61672-1 classe 2. Utilisation en intérieur/extérieur.

FOIRE AUX QUESTIONS - UT353BT Uni-T

Comment allumer et éteindre l'appareil ?

Appuyez sur le bouton Power (généralement situé sur le côté) pour allumer. Pour éteindre, maintenez le même bouton enfoncé pendant 2 secondes.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile 9V de type 6LR61 ou 6F22. Ouvrez le compartiment pile à l'arrière du boîtier, insérez la pile en respectant la polarité, puis refermez.

Comment connecter l'appareil à un smartphone via Bluetooth ?

Activez le Bluetooth sur votre smartphone, ouvrez l'application Uni-T (ou application compatible), puis appuyez sur le bouton Bluetooth du sonomètre (icône BT). L'appareil apparaîtra dans la liste des périphériques.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la pile est correctement installée et suffisamment chargée. Si le problème persiste, contactez le service après-vente.

Comment calibrer le sonomètre ?

Ce modèle ne nécessite pas de calibration utilisateur. La calibration d'usine est suffisante pour une utilisation standard. Pour une calibration précise, utilisez un calibrateur acoustique externe (non fourni).

Quelle est la plage de mesure et la précision ?

La plage de mesure est de 30 à 130 dB avec une précision de ±1.5 dB à 94 dB, 1 kHz. Les pondérations A et C sont disponibles.

Comment utiliser la fonction Hold (maintien) ?

Appuyez une fois sur le bouton Hold pour figer la valeur affichée. Appuyez à nouveau pour revenir au mode normal. La valeur clignote en mode Hold.

Comment activer le rétroéclairage de l'écran ?

Appuyez sur le bouton Backlight (souvent identifié par une icône de lampe) pour allumer ou éteindre le rétroéclairage. Il s'éteint automatiquement après quelques secondes pour économiser la pile.

Comment réinitialiser les valeurs min/max ?

Appuyez longuement (3 secondes) sur le bouton Min/Max pour réinitialiser les valeurs enregistrées. Les nouvelles mesures recommenceront à partir de zéro.

Où trouver la notice complète et les pièces de rechange ?

La notice complète est disponible gratuitement sur le site notice-facile.com ou sur le site officiel d'Uni-T. Pour les pièces de rechange, contactez un revendeur agréé.

MODE D'EMPLOI UT353BT Uni-T

UT353 Mini Sound Meters Operating Instruction

1. Introduction

UT353 is a stable, safe, reliable mini sound meter, widely used in noise detection, quality control, health control, environmental noise measurement in factory, traffic, home audio and other places.

This operating manual includes relevant safety information and warnings. Please read this manual carefully and observe all cautions.

Warning:

Before using the product, please read the operation rules carefully.

2. Out of the Box

Open the packing box and take out the meter.

Please check carefully if any items are missing or damaged.

1. Wind-proof ball----1

2. Operating manual----1

3.Operation Safety

This product strictly follows the requirements of "General specification for sound level meters" in design and production.

1. Please check the meter and the accessories before using and beware of any damage or abnormal phenomenon. If you find the case is damaged or the LCD shows nothing, or you consider that the meter could not work properly anymore, please stop using it.

2. Observe the operating instructions while measuring.

3. Do not open the meter at will or change internal wiring to avoid damages to the mater.

4. When the LCD displays "☐", replace the battery timely. Remove the battery if the meter is not used for a long time.

5. Do not store or use the meter in high temperature, high humidity, flammable, combustible or strong electromagnetic environment.

6. Please use soft cloth and neutral detergent to clean the case for maintenance. Do not use grinding agent and solvent to avoid case corrosion and damage to the meter.

4.Product Outlook

1	Wind-proof ball	2	Microphone
3	Meter case	4	LCD display
5	Function keys

Figure 1

5. Display Interface

Figure 2

1	Maximum measurement	5	A weighted
2	Minimum measurement	6	C weighted
3	Data hold	7	Slow response rate
4	Low battery	8	Fast response rate
9	Measurement value

6. Key Function and Setup

1. ON/OFF:

Short press once to start up; short press again to power off.

Note: Product's auto power off feature can be disabled: Press and hold "HOLD" and then press "ON/OFF" key to enable/disable auto power off, LCD will display "APO OFF" to indicate status.

1. FAST/SLOW:

Sampling time: When measuring, pressing this key to select between fast time of 125ms and slow time of 1s.

1. MAX/MIN:

Pressing this key to select maximum, minimum and normal value measurement; when maximum or minimum measurement is selected, the meter always shows the maximum reading or the minimum reading.

1. HOLD/BL:

HOLD: Short press this key once to hold the measurement; short press the key once again to exit data hold and continue normal measurement.

BL: long press this key to turn on backlight, and long press it again to turn off backlight.

7. Technical Specifications

1. Noise (dB)

Function	Range	Resolution	Accuracy	Description
Sound Level	30~130dB	0.1 dB	±1.5 dB	Rate response: 31.5Hz~8KHz
Sampling Time	FAST			125ms
	SLOW			1000ms
Overload Indication				Shows “UN” and “OL”
MAX/MIN Measurement				Shows “MAX/MIN”
Data Hold/ Backlight				Shows “HOLD” and turns backlight on or off
Auto Power Off				Automatically power off after 5mins without operation.
Low Battery Indication			3.0~3.5V	Shows low battery prompt when power is 3.0~3.5V

2. General Type:

a. LCD display: 4-bit LCD display. The maximum display is 9999.
b. Overload indication: The meter shows "UN" when under range, and shows "OL" when over range.
c. Low battery indication: prompt "☐". The new battery should be replaced in time.
d. Sampling rate: fast rate 1/125ms, slow rate 1/1s
e. Sensor type: 1/2 inch condenser microphone f. Impact strength: Can withstand the impact of landing from 1 meter height
g. Power requirement: 1.5V batteries (AAA) ×3
h. Product size: 150mm×52mm×27mm
I. Weight: 116g

3. Environment Specification

a. Indoor use
b. Altitude height: 2000m
c. Safety: EN61326-1
d. Pollution level: 2
e. Working temperature and humidity: 0°C\~30°C (not greater than 80%RH) 30°C\~40°C (not greater than 80%RH) 40°C\~50°C (not greater than 45%RH)
f: Storage temperature and humidity: -20°C\~60°C (not greater than 80%RH)

4. Electrical Specifications

a. Accuracy: ±1.5dB (@1kHz Standard audio source). Calibration period is 1 year.
b. Environment temperature: 23°C ± 5°C
c. Environment humidity: ≤80%RH
d. Temperature coefficient: 0.1 × (Accuracy)/°C

5. General Maintenance

Warning: please do not open the meter case to avoid affecting device accuracy or damage to the meter.

a. Maintenance and service of the meter should be accomplished by professional personnel or designated maintenance department.
b. Clean the case by dry cloth periodically. Detergent with abrasive or solvent composition shall not be used.

6. Battery Installation and Replacement

a. This device uses 3 pieces of AAA 1.5V batteries.

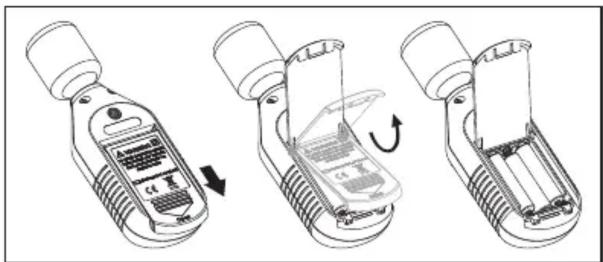

Please see figure below for steps of battery installation and replacement.
b. Turn the panel down, push the battery cover open in the direction of the arrow, lift the cover and remove the batteries; install new batteries in accordance of polarity indications.
c. Please use batteries of same type instead of improper ones.
d. Close the cover tightly after installing new batteries.

Figure 3

UNI-T®

UNI-TREND TECHNOLOGY (CHINA) CO., LTD.

No6, Gong Ye Bei 1st Road,

Songshan Lake National High-Tech Industrial

Development Zone, Dongguan City,

Guangdong Province, China
