SUMO 5112 - Boîtier d'ordinateur GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur grand tour
Marque / Modèle	GIGABYTE SUMO 5112
Référence constructeur	GZ-FADA51-CJB
Dimensions (L x H x P)	205 x 522 x 560 mm
Poids net	12,1 kg
Matériau du châssis	SECC 0,8 mm
Matériau du panneau avant	Aluminium brossé anodisé
Couleur	Noir
Panneau latéral	Ventilé / Transparent
Formats de carte mère supportés	E-ATX, CEB, ATX, Micro ATX
Baies 5,25" externes	4
Baies 3,5" externes	1
Baies 3,5" internes	5 (dont une cage amovible bidirectionnelle)
Baie 2,5" interne	1 (amovible)
Slots d'extension	7
Ventilateur avant	1 x 120 mm silencieux
Ventilateurs arrière	2 x 120 mm avec LED bleue
Ventilateurs latéraux	2 x 80 mm (pour disques durs)
Ports I/O panneau supérieur	1 x eSATA, 2 x USB 2.0, 1 x IEEE 1394, 1 x audio (AC'97 / HD)
Alimentation	Non incluse (format standard)
Fonctions principales	Refroidissement liquide compatible, panneaux sans outil, caches-fils, éclairage LED interchangeable, verrou de sécurité
Accessoires inclus	Vis, écrous en cuivre, colliers, clés, kit de câbles, boîtier 2,5" amovible
Entretien et nettoyage	Dépoussiérage régulier de la grille avant et des ventilateurs
Sécurité	Verrou de panneau latéral avec clé
Réparabilité	Ventilateurs remplaçables, cage HDD amovible, pièces standards

FOIRE AUX QUESTIONS - SUMO 5112 GIGABYTE

Comment installer la carte mère dans le boîtier SUMO 5112 ?

Vissez les écrous en cuivre aux points de fixation correspondant au format de votre carte mère (E-ATX, CEB, ATX ou Micro ATX), puis fixez la carte mère à l'aide des vis fournies. Reportez-vous au tableau en page 7 du manuel pour les positions exactes.

Comment retirer les panneaux latéraux ?

Dévissez les 6 vis manuelles à l'arrière du panneau latéral, puis tirez le panneau pour le dégager. Répétez l'opération pour l'autre côté.

Le boîtier supporte-t-il le refroidissement liquide ?

Oui, le SUMO 5112 est compatible avec le système de refroidissement liquide GIGABYTE 3D Galaxy et la plupart des systèmes du marché. Consultez le manuel pour l'installation.

Comment installer un disque dur 3,5 pouces interne ?

Insérez le disque dur dans la cage amovible et fixez-le avec les vis à pouce fournies (4 par disque). La cage peut contenir jusqu'à 5 disques.

Comment changer la couleur de l'éclairage LED du panneau avant ?

Retirez le panneau frontal, déclipsez le support LED, remplacez la LED existante par une LED de couleur de votre choix (par exemple bleue) et rebranchez le câble. Cette opération est appelée DIY LED interchangeable.

Que faire si le ventilateur avant ne tourne pas ?

Vérifiez que le connecteur 3 broches du ventilateur est bien branché sur le connecteur correspondant de la carte mère. Si le problème persiste, le ventilateur peut être défectueux et doit être remplacé.

Comment installer le bloc d'alimentation ?

Placez l'alimentation dans le boîtier et fixez-la à l'aide des 4 vis de fixation fournies. Si l'alimentation est large, dévissez la barre latérale, installez l'alimentation, puis revissez la barre.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez l'acheter séparément. Le boîtier supporte les alimentations au format standard.

Comment utiliser le verrou de sécurité ?

Insérez la clé fournie dans le verrou situé sur le panneau latéral et tournez pour verrouiller ou déverrouiller. Cela empêche l'ouverture non autorisée du panneau.

Quels types de cartes mères sont compatibles ?

Le boîtier supporte les formats E-ATX, CEB, ATX et Micro ATX. Vérifiez les trous de fixation et les dimensions avant l'installation.

MODE D'EMPLOI SUMO 5112 GIGABYTE

Merci d'avoir acheté un boîtier GIGABYTE. GIGABYTE est dédié à l'intégration de solutions de refroidissement par liquide/air dans les boîtiers afin de fournir aux utilisateurs la solution la plus optimale pour la dissipation de la chaleur. Pour obtenir des informations et caractéristiques plus détaillées sur la série «SUMO», veuillez consulter le site Internet de GIGABYTE (http://www.gigabyte.com. tw)

Ce qui suit n'est pas couvert par la garantie :

1. Utiliser le produit de manière incorrecte ou autre que celle pour laquelle il a été conçu.
2. Le non-respect du fonctionnement normal entraîne.
3. Erreur de fonctionnement due à l'interférence d'autres dispositifs.
4. Une modification non approuvée au produit.
5. Dégâts à d'autres produits causés par le produit.
6. Dysfonctionnement suite à des catastrophes naturelles. Ex: tremblement de terre, foudre, incendie et inondation.
7. L'étiquette de la garantie a été retirée ou endommagée.
8. Les périphériques internes, complétant l'alimentation, le disque dur, le lecteur de CD-ROM, la carte mère, les ventilateurs, etc., ne devront pas être détachés du boîtier avant le transport de l'ordinateur, pour ne pas provoquer des dommages sur le boîtier ou sur les autres périphériques de l'ordinateur.
9. Toute perte ou dommage due à une non-observance des directives d'installation dans ce manuel.

1. Introduction des composants 04

1-1 Structure interne du boîtier 04 1-2 Structure des panneaux du boîtier 05 1-3 Démontage des panneaux latéraux et du panneau frontal 05

4. Instructions d'installation 08

4-1 Installation du Bloc d'Alimentation 08 4-2 Installation de la Carte-mere 08 4-3 Installation de cartes additionnelles 08 4-4 Installation des Ports d'E/S Multimédia Frontaux 09 4-5 Branchement des cable d'Alimentation des Ventilateurs 10 4-6 Installation de la Baie Frontale pour péripérisque 5.25" 10 4-7 Installation de la Baie Frontale pour péripérisque 3.5" 10 4-8 Installation de la Baie Interne pour périphérique 3.5" 10 4-9 Mise en place de la baie de disque dur amovible/bidirectionnelle 11 4-10 Installation du boitier 2.5" 11 4-11 Application du DIY éclairage LED interchangeable 11 4-12 Mise en place des Verrous de Sécurité 11 4-13 Mise en place des Pieds de Soutien 12 4-14 Mise en place du Systeme de Refroidissement Liquide 12 4-15Produits de Refroidissement GIGABYTE recommandés 12

1. Introduction des composants

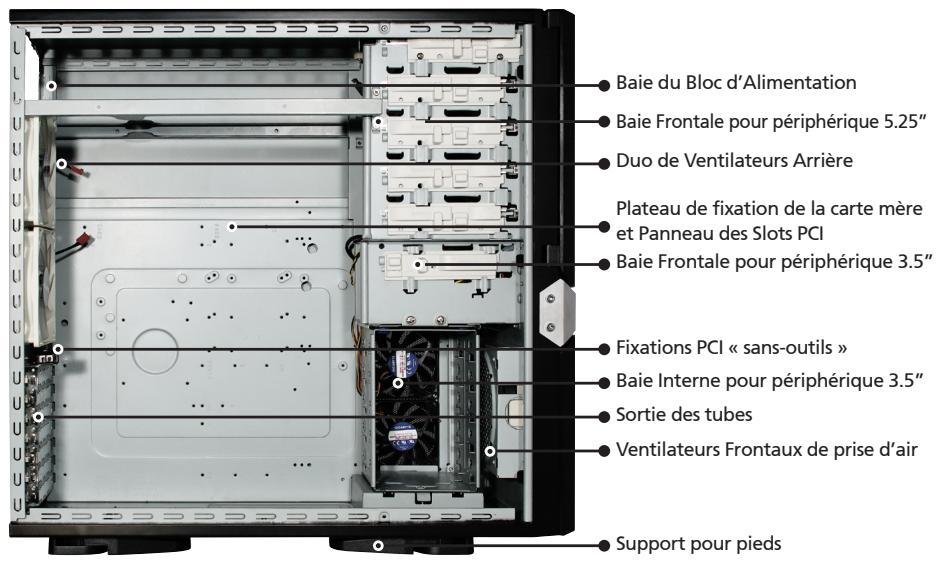

1-1 Structure Interne du Boîtier

Boîte à accessoires (Consultez les illustrations ci-dessous pour vérifier le contenu de la boîte à accessoires)

Écrous en cuivre x 11

Vis de fixation pour carte mère x 12

Vis de fixation pour bloc d'alimentation x 4

Vis à pouce pour périphérieau 3.5^irc× 8

Témoin bleu

Boillier amovible HDD 2.5"

Sac de transport protecteur

Cable USB en Y

Collier pour câbles x 2

Clés

Serre-cable x 2

Kit de câblage (Consultez les illustrations ci-dessous pour les connecteurs de câble) eSATA

USB 2.0

Audio (HD et AC'97)

IEEE1394 (Multi-connecte

Connecteur de ventilateur 3 broches

Connecteur 4-broche pour le VOYANT d'Alimentation

Alim SW / Réinitialise SW / Connecteur Haut-parleur

1-2 Structure des panneaux du boîtier

Témoin Rouge

Stockage Disque

Support boîtier 2.5"

Verrou de sécurité

Panneau latéral transparent

Panneau latéral avec grille de ventilation

Interrupteur

Port d'E/S Multimédia

1-3.1 Pour démonter les panneaux latéraux :

1-3.1a. Retirez les 6 vis manuelles à l'arrière du panneau latéral et démontez les panneaux latéraux.

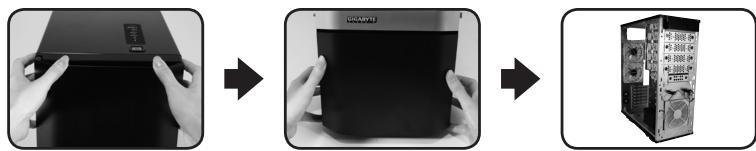

1-3.2 Pour démonter le panneau frontal :

1-3.2a. Démontez les panneaux latéraux de gauche et de droite (voir l'étape 1-3.1 à la page 5), libérez les 6 pinces qui retiennent le panneau frontal au boîtier.

- Conception de haute qualité

Boîtier Tour haut de gamme intégrant une solution de refroidissement GIGABYTE. Design du panneau frontal 3D en aluminium à finition avec brosse anodisée. Lumière noire illuminante et calmante donnant une impression chic postmoderne.

Support multimédia supérieur complet, incluant 1 x eSATA, 2 x USB 2.0, 1 x IEEE1394, 1 x jeu audio (AC'97 et HD). Support complet de la ligne de produits SRL et de refroidissement par air GIGABYTE. Supporte les cartes-mères E-ATX/CEB/ATX/Micro ATX.

Intégration de la technologie de refroidissement

Ventilateur arrêté double du marché principal 12cm silencieux à VOYANT bleu, volume d'air large et bruit réduit. Grille de ventilation / panneau latéral transparent uniques.

Commodités d'assemblage

Résistance aux éraflures, ce qui assure une suture durant l'assemblage. Conception pour une installation sans outils. Compartment à outils détachable pour le stockage d'outils, vis et câbles. Panneau latéral à poignée pour un démontage facile. Espacement suffisant pour l'installation facile de carte du VGA 10.5".

3. Spécifications

Modèle	GZ-FADA51-CJB
Type de boîtier	GRANDE TOUR
Dimensions	205 x 522 x 560 (I x H x L)
Matériel de monture avant	Aluminium
Couleur	Noir
Panneau létral	Ventilé / Transparent
Matériau du corps	SECC (0.8mm)
Poids Net	12.1 KG
Baie lecteur 5.25" (Externe)	4
Baie lecteur 3.5" (Externe)	1
Baie lecteur 3.5" (Interne)	5
Slots d'extension	7
Type de carte-mère	E-ATX / CEB / ATX / Micro ATX
Ventilateur système (frontal)	Ventilateur silencieux 12 cm x 1
Ventilateur système (arrière)	Ventilateur silencieux illumíné par VOYANT bleu 12 cm x 2
Ventilateur système (lateral)	2 x 8 cm ventilateur HDD
Ports I/O	1 x eSATA / 2 x USB 2.0 / 1 x IEEE1394 / 1 x jeu audio (AC'97/HD)

4. Instructions d'installation

Veuillez suivre les sections dans l'ordre pour l'installation.

4-1 Installation du bloc d'alimentation

Pour faciliter l'installation, il est recommandé de placer le boîtier verticalement sur la table. Composants nécessaires : Vis de Fixation pour Bloc d'Alimentation x 4

4-1.1 Enlever le panneau latéral (voir l'étape 1-3.1 à la page 5). 4-1.2 Placez le boîtier d'alimentation dans le boîtier. 4-1.3 Fixez le bloc d'alimentation à l'aide des 4 vis de fixation. 4-1.4 Lors de l'utilisation d'un bloc d'alimentation large, veuillez démontez la barre latérale en desserrant les vis de fixation. Revissez les vis pour fixer la barre latérale après l'installation du bloc d'alimentation.

4-2 Installation de la carte-mère

Ce boîtier est compatible avec les cartes-mères E-ATX/CEB/ATX/Micro ATX. Veuillez vérifier les dimensions et les points de fixation de la carte-mère avant l'installation.

Composants nécessaires : Écrous en cuivre, vis de fixation de la carte-mère et tournevis

4-2.1 Selon les caractéristiques de la carte-mère, CHOISEZ les bons points de fixation de la carte et vissez-y les écrous en cuivre. 4-2.2 Changez le panneau E/S arrêté de la carte-mère (fourni par le constructeur de la carte-mère). 4-2.3 Vissez ensuite la carte-mère à l'aide des vis de fixation (veuillez consulter le manuel de votre carte-mère afin de vérifier quel type de carte-mère vous possédez).

La carte mère	Code sur le plateau	Vis de fixation	Écrous en cuivre
E-ATX	E1-E12	11	11
CEB	E1-E8	8	8
ATX	A1-A9	9	9
Micro ATX	U1-U9	9	9

4-3 Installation de cartes additionnelles

Ce boîtier ne nécessite pas d'outils pour l'installation de cartes additionnelles (10.5" longueurs ou moins) ; ex : carte graphique, carte son, etc.

Outils nécessaires : Aucun

4-3.1 Déverrouillez le slot PCI. 4-3.2 Retirez le plateau vide interne du slot PCI correspondant. 4-3.3 Insérez avec soins la carte supplémentaire dans le slot d'extension. 4-3.4 Verrouillez le slot PCI.

4-4 Installation des ports d'e/s multimédia frontaux

CAUTION

Un branchement incorrect des supports peut entrainer un dysfonctionnement ou même la destruction de la cartemère. Veuillez attentivement suivre les instructions d'installation dans ce manuel durant l'installation ou un branchement incorrect entrainer des dommages annule la garantie.

Le panneau supérieur comprend :

(1) 1 × eSATA, 2 × USB 2.0, 1 × IEEE 1394 et 1 × jack audio (HD et AC'97) (2) Kit de câble basique des interrupteurs d'alimentation

Outils nécessaires : Aucun

Veuillez consulter les instructions d'installation fournies par le constructeur de la carte-mère et assurez-vous d'utiliser le bon type de connecteur avant l'installation.

4-4.1 Insérez le connecteur eSATA dans le support correspondant sur la carte mère.

4-4.2 Insérez les connecteurs USB 2.0 dans les supports correspondants sur la carte mère (veuillez consulter le manuel de l'utilisateur de la carte mère pour plus d'informations).

Connecteur USB 2.0

Broches	Definition	Broches	Definition
1	Alimentation	6	USB Dy+
2	Alimentation	7	GND
3	USB Dx-	8	GND
4	USB Dy-	9
5	USB Dx+	10	Surtension USB

4-4.3 Insérez le connecteur IEEE 1394 dans le support correspondant sur la carte mère.

IEEE 1394 connecteur A

Brothes	Description	Brothes	Description
1	TPA+	6	TPB-
2	TPA-	7
3	GND	8	+12V
4	GND	9	+12V
5	TPB+	10	GND

IEEE 1394 connecteur B

Brothes	Description	Brothes	Description
1	TPA+	6	TPB-
2	TPA-	7	+12V
3	GND	8	+12V
4	GND	9
5	TPB+	10	GND

Brothes	Description	Brothes	Description
1	+12V	9	+12V
2	+12V	10	+12V
3	TPA+	11	TPA1+
4	TPA-	12	TPA1-
5	GND	13	GND
6	GND	14
7	TPB+	15	TPB1+
8	TPB-	16	TPB1-

4-4.4 Insérez le connecteur Audio dans le support correspondant sur la carte mère.

AUDIO HD

Broches	Description	Broches	Description
1	MIC2_L	6	FSENSE1
2	GND	7	FAUDIO_JD
3	MIC2_R	8
4	-ACZ_DET	9	LINE2_L
5	LINE2_R	10	FSENSE2

AC'97

Brothes	Description	Brothes	Description
1	MIC	6	NC
2	GND	7	NC
3	Alim. MIC	8
4	NC	9	Ligne sortie (G)
5	Ligne sortie (D)	10	NC

Kit de câble basique des interrupteurs d'alimentation

Veuillez suivre la liste des connecteurs ci-dessous pour l'installation (voir l'illustration ci-dessous)

Connecteur	Couleur
Alim. LED	Vert (+)/Blanc (-)
Alim. SW	Orange (+)/Blanc (-)

4-5 Branchement des câbles d'alimentation des ventilateurs

Ce boîtier possède 1 ventilateur de refroidissement silencieux de 12cm à l'avant et 2 ventilateurs silencieux de 12 cm à l'arrière, munis d'un LED bleu. Des connecteurs internes sont disponibles qui relient les ventilateurs (avant et arrière) grâce à un connecteur unique 3-broches.

Outils nécessaires : Aucun

4-5.1 Insérez le connecteur 3-broches dans le support pour le ventilateur système correspondant sur la carte-mère.

CAUTION

Différentes cartes mères ont différentes zones d'installation et caractéristiques, trous de vis et connecteurs. Veuillez lire le manuel de l'utilisateur fourni par le constructeur de la carte mère.

4-6 Installation de la baie frontale pour périphérique 5.25

4-6-1 Ouvrez le panneau avant et l'atéral, retirez la monture en plastique et la plaque EMI depuis l'intérieur du boîtier. 4-6-2 Glissez le périphérique 5.25'' depuis l'avant du boîtier et alignez-le sur les caches avant. 4-6-3 Fixez le périphérique 5.25'' à l'aide du verrou interne. Veuillez consulter l'illustration pour la procédure d'installation. 4-6-4 Fin de l'installation.

4-7 Installation de la baie frontale pour périphérique 3.5

L'installation frontale des périhériques 3,5" est identique à celle des périhériques frontaux 5.25". Veuillez consulter les étapes 4 à 6.

Composants nécessaires : aucun

4-8 Installation de la baie interne pour périphérique 3.5

Ce boîtier possède une baie de disque dur amovible/bidirectionnelle qui peut accueillir jusqu'à 5 lecteurs de disques durs.

Outils nécessaires: Vis à pouce (4 par lecteur de disque dur)

Glissez le disque dur dans la baie et fixez-le à l'aide des vis à pouce.

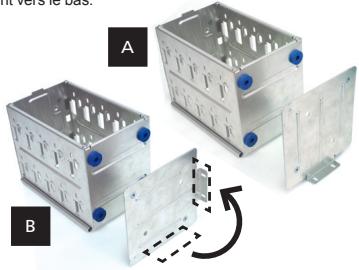

4-9 Mise en place de la baie de disque dur amovible/bidirectionnelle

Ce boîtier possède une baie de disque dur amovible/bidirectionnelle afin d'offrir une meilleure position d'installation et une dissipation de la chaleur optimale.

Outils nécessaires : Aucun

Retirez les vis à pouce qui fixent la baie de disques durs.

Déverrouillez le loquet « sans outils » de la baie amovible de disques durs en pressant vers le bas.

Changez la direction de la baie de disques durs en basculant le loquet supérieur de la baie et alignez les flèches sur la position désirée. (Double direction uniquement)

4-10 Installation du boîtier 2.5

4-10.1 Connectez le câble 4 Broches au connecteur 4 broches du boîtier frontal pour périphérique 5.25''. 4-10.2 Connectez le câble SATA du côté e-SATA au port SATA de la carte-mère. 4-10.3 Insérez le boîtier amovible pour HDD 2.5" dans la baie 5.25'' frontale et poussez-le jusqu'à sa mise en place. 4-10.4 Pressez le bouton d'éjection et retirez le boîtier amovible 2.5'' de la baie 5.25''.

4-11 Application du DIY éclairage LED interchangeable

4-11-1 Retirez le panneau frontal en suivant les instructions du chapitre 1-3. 4-11-2 Détachez le support LED en pressant légèrement sur le haut et le bas du crochet de sécurité. 4-11-3 Libérez les LED existantes et séparez les câbles du support à LED de l'espace ouvert, puis réinstallez l'éclairage LED bleu et recâblez.

4-12 Mise en place des verrous de sécurité

Ce boîtier possède un verrou de sécurité, y compris le verrou du panneau latéral. Insérez la clé et tournez sur pour verrouiller ou déverrouiller.

4-13 Mise en place des pieds de soutien

Ce boîtier possède quatre pieds de soutien assurant la stabilité de celui-ci sur la surface d'accueil. Pivotez ces quatre pieds pour changer leurs positions.

Lorsque vous déplacez ou posez au sol le boîtier, veuillez pivoter les pieds dans la position fermée pour éviter de casser les pieds de soutien.

4-14 Mise en place du système de refroidissement liquide

Ce boîtier est complètement compatible avec le système de refroidissement liquide GIGABYTE 3D Galaxy (il est aussi compatible avec la majorité des systèmes de refroidissement liquide disponibles sur le marché). Lors de l'installation du système de refroidissement liquide, veuillez d'abord consulter le manuel correspondant.

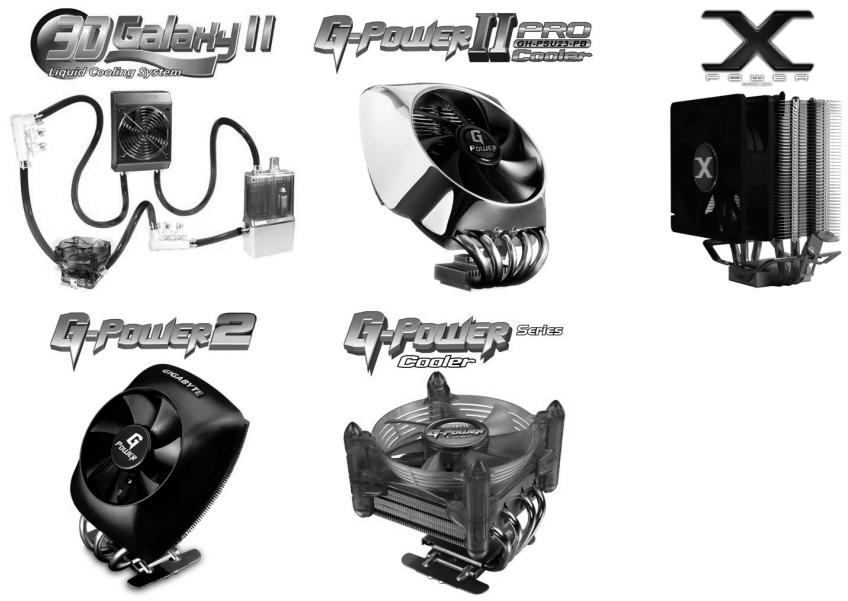

4-15 Produits de refroidissement GIGABYTE recommendés

L'utilisation de la solution thermale GIGABYTE suivante est recommandée avec ce produit.
