Grand Touring GTO5355 - Recepteur JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 5 canaux pour voiture
Marque	JBL
Modèle	Grand Touring GTO5355
Puissance de sortie (RMS)	75 W x 4 (canaux avant/arrière) + 300 W x 1 (canal subwoofer)
Puissance de sortie (crête)	150 W x 4 + 600 W x 1
Impédance	2-8 ohms (stéréo), 4 ohms (mono ponté)
Réponse en fréquence	10 Hz - 40 kHz
Rapport signal/bruit	> 100 dB
Distorsion harmonique totale	< 0,05 %
Alimentation	12 V DC (batterie voiture), fusible 40 A
Dimensions (L x l x H)	320 x 200 x 55 mm
Poids	2,8 kg
Fonctions principales	Filtre passe-bas, filtre passe-haut, mode stéréo/mono, entrée haut niveau, télécommande filaire en option
Entrées	6 entrées RCA (avant, arrière, subwoofer)
Sorties	Bornes à vis pour 5 canaux
Protections	Court-circuit, surchauffe, surtension, sous-tension
Entretien et nettoyage	Dépoussiérer avec un chiffon sec. Ne pas utiliser de produits chimiques. Vérifier les connexions périodiquement.
Sécurité	Débrancher la batterie avant installation. Fixer solidement l'amplificateur. Utiliser un fusible adapté.
Pièces détachées et réparabilité	Fusible de rechange (40 A, mini). Contacter un installateur agréé pour les réparations.
Informations générales	Amplificateur compact, idéal pour système audio 5.1 en voiture.

FOIRE AUX QUESTIONS - Grand Touring GTO5355 JBL

Quelle est la puissance RMS de l'amplificateur JBL GTO5355 ?

La puissance RMS est de 75 W x 4 pour les canaux avant/arrière et 300 W x 1 pour le subwoofer (sous 4 ohms).

Comment câbler correctement l'amplificateur ?

Utilisez un câble d'alimentation de calibre 4 ou 8 AWG, reliez la borne + à la batterie avec un fusible de 40 A, la masse à un point propre de la carrosserie, et les signaux audio via les entrées RCA ou haut niveau.

Quel fusible utiliser pour le GTO5355 ?

Le fusible recommandé est un fusible mini de 40 A (type ATO/ATC). Ne jamais utiliser un fusible de valeur supérieure.

Puis-je brancher des haut-parleurs de 2 ohms ?

Oui, l'amplificateur supporte une impédance de 2 ohms en mode stéréo (canaux individuels) et 4 ohms en mode ponté.

Comment régler les filtres passe-haut et passe-bas ?

Utilisez les potentiomètres HPF (pour les enceintes avant/arrière) et LPF (pour le subwoofer). Réglez la fréquence de coupure selon les recommandations des haut-parleurs.

L'amplificateur chauffe beaucoup, est-ce normal ?

Un échauffement modéré est normal. Si la protection thermique s'active, vérifiez que l'amplificateur est bien ventilé et que l'impédance des haut-parleurs est correcte.

Comment ponter deux canaux pour un subwoofer ?

Branchez le positif du subwoofer sur la borne + du canal 1, et le négatif sur la borne - du canal 2. Activez le mode ponté (bridged) et respectez l'impédance minimale de 4 ohms.

Quelle est la dimension de l'amplificateur ?

Les dimensions sont de 320 x 200 x 55 mm. Assurez-vous de disposer d'un espace suffisant pour la ventilation.

Puis-je utiliser l'entrée haut niveau sans convertisseur ?

Oui, l'amplificateur est équipé d'entrées haut niveau compatibles avec les signaux de haut-parleurs d'autoradio. Assurez-vous de connecter correctement les fils + et -.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI Grand Touring GTO5355 JBL

72500 Château du Loir

France

Château du Loir, France 08/09

ENGLISH

GTO5355 CAR AUDIO POWER AMPLIFIER OWNER'S MANUAL

Mises en garde et conseils d'installation :

- Débranchez la borne négative (-) de la batterie de votre véhicule.

- Sur les zones d'installation, localisez et identifiez toutes les conduites de carburant, de circuit hydraulique de freinage, d'aspiration et le câblage électrique. Soyez extrêmement prudent lors de découpe ou de perçage dans ou autour de ces zones.

- Choisissez un emplacement de montage sûr et éloigné de l'humidité.

- Assurez-vous qu'il existe une circulation d'air suffisante à l'emplacement de montage, pour garantir le bon refroidissement de l'amplificateur.

- Installez l'amplificateur à l'aide du matériel fourni.

Caractéristiques techniques

- 55 W RMS x 4 canaux, plus 225 W RMS x 1 canal à 4 ohms et ≤1 % THD + N*

- 75 W RMS x 4 canaux, plus 360 W RMS x 1 canal à 2 ohms et ≤1 % THD + N*

• THD + N : 0,03 % (puissance nominale à 4 ohms)

- Rapport signal-bruit : 85dB (référence 1 W à 4 ohms)*

- Rapport signal-bruit : 104dB (puissance nominale de référence à 4 ohms)

- Réponse de fréquence : 10 Hz – 83 kHz et 20 Hz – 250 Hz

• Puissance max. : 660 watts

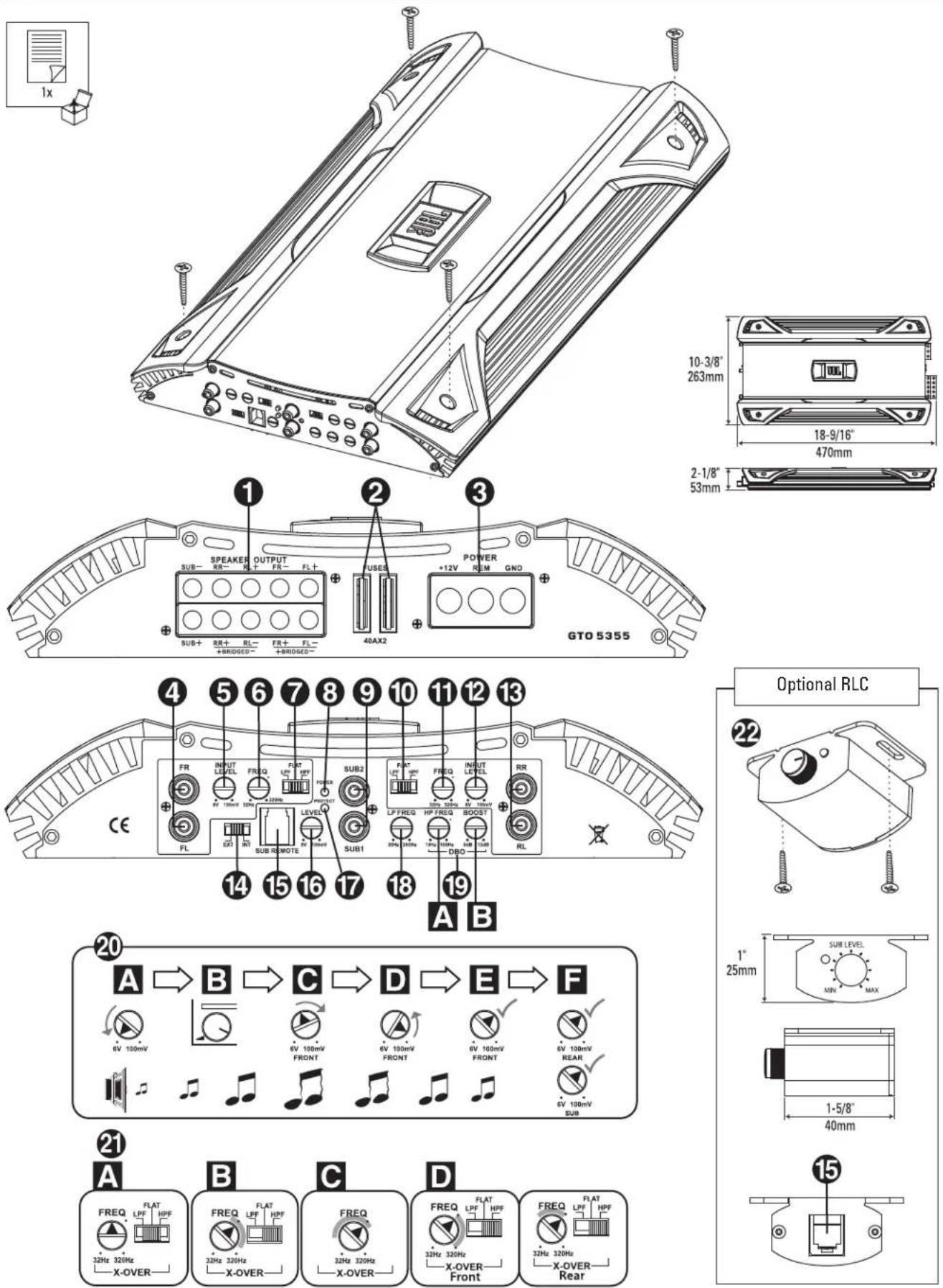

① Connecteurs de sortie d'enceinte

- Branchez les enceintes sur ces bornes, en respectant une polarité correcte.

- Fonctionnement à cinq canaux : branchez l'enceinte avant gauche aux broches FL+ et FL-, et l'enceinte avant droite aux broches FR+ et FR-. Répétez l'opération pour l'arrière, en utilisant les broches RL+ et RL- pour l'enceinte arrière gauche et les broches RR+ et RR- pour l'enceinte arrière droite. Branchez le subwoofer aux bornes Sub+ et Sub-.

- Fonctionnement à quatre canaux : branchez les enceintes stéréo aux broches FL (enceinte gauche) et FR (enceinte droite), comme indiqué ci-dessus. Branchez l'enceinte seule, sur laquelle les canaux arrière de l'amplificateur seront pontés, aux broches RR+ et RL-. Branchez le subwoofer aux bornes Sub+ et Sub-.

- Fonctionnement (ponté) à trois canaux : branchez une enceinte aux broches FR+ et FL-. Branchez l'autre enceinte aux broches RR+ et RL-. Branchez le subwoofer aux bornes Sub+ et Sub-.

- L'impédance d'enceinte minimale pour un fonctionnement stéréo est de 2 ohms. L'impédance d'enceinte minimale pour un fonctionnement ponté est de 4 ohms. L'impédance minimale du subwoofer est de 2 ohms.

② Fusibles

- Remplacez-les uniquement avec des fusibles de même type et de même catégorie.

③ Connecteurs d'alimentation d'entrée

• +12 V : raccordez-le à la borne positive de la batterie du véhicule. Un câble de 5 mm est recommandé. Installez un porte-fusible et un fusible approprié (80 A minimum) à 50 cm de la batterie. Assurez-vous de ne pas endommager ou pincer le câble pendant l'installation. Installez des œillets de protection pour le passage des câbles à travers les parois ou les autres plaques de tôle.

- GND : raccordez-le au châssis du véhicule. Consultez l'illustration ci-dessous en référence.

- REM : raccordez-le à la borne « Remote Out » de l'unité source ou à une source +12 V (CA) commuté.

④ Connecteurs d'entrée avant (RCA)

- Branchez ici les sorties avant RCA de l'unité source ou du processeur de signal.

⑤ Contrôle de niveau d'entrée avant

- Utilisé pour faire correspondre le niveau d'entrée avant de l'amplificateur avec le niveau de sortie de l'unité source.

- Consultez 20 pour en savoir plus sur la procédure de réglage.

⑥ Contrôle de la fréquence de séparation avant

- Séparation de 12 dB/octave, variable de 32 à 320 Hz.

- Consultez 2 pour en savoir plus sur la procédure de réglage.

⑦ Sélecteur du filtre de séparation avant

- LPF : à sélectionner pour le ou les subwoofers.

- Flat : à sélectionner pour des enceintes à large bande lorsque aucun subwoofer n'est utilisé dans le système.

- HPF : à sélectionner pour des enceintes médium ou à large bande lorsqu'un subwoofer est utilisé dans le système.

⑧ Diode d'alimentation

- S'allume lorsque l'amplificateur est sous tension.

⑨ Connecteur d'entrée subwoofer (RCA)

- Branchez ici les sorties subwoofer RCA de l'unité source ou du processeur de signal.

⑩ Sélecteur du filtre de séparation arrière

- LPF : à sélectionner pour le ou les subwoofers.

- Flat : à sélectionner pour des enceintes à large bande lorsque aucun subwoofer n'est utilisé dans le système.

- HPF : à sélectionner pour des enceintes médium ou à large bande lorsqu'un subwoofer est utilisé dans le système.

1 Contrôle de la fréquence de séparation arrière

- Séparation de 12 dB/octave, variable de 32 à 320 Hz.

- Consultez 21 pour en savoir plus sur la procédure de réglage.

⑫ Contrôle de niveau d'entrée arrière

- Utilisé pour faire correspondre l'entrée arrière de l'amplificateur avec la sortie de l'unité source.

- Consultez 20 pour en savoir plus sur la procédure de réglage.

13 Connecteurs d'entrée arrière (RCA)

- Branchez ici les sorties arrière RCA de l'unité source ou du processeur de signal.

14 Commutateur EXT/INT

- Si l'unité source possède une sortie subwoofer et que vous l'avez raccordée à l'entrée SUB, réglez ce commutateur sur la position EXT. Sinon, réglez-le sur la position INT.

15 Optionnel Connecteur de la commande de niveau à distance (RLC)

- Branchez ici la commande de niveau à distance (RLC), à l'aide du câble RJ-11 (fourni avec le RLC).

16 Contrôle de niveau du subwoofer

- Utilisé pour faire correspondre l'entrée SUB de l'amplificateur avec la sortie de l'unité source.

- Consultez 20 pour en savoir plus sur la procédure de réglage.

⑰ Diode de protection

- S'allume dès que l'une des conditions d'erreur suivantes se produit : surcharge ou décharge de la batterie, court-circuit des fils d'enceinte, chauffe de l'amplificateur, panne du circuit de sortie de l'amplificateur (tension CC existante dans la sortie de l'amplificateur).

13 Contrôle de fréquence du filtre passe-bas du subwoofer

- Filtre passe-bas de 12 dB/octave, variable de 20 Hz à 200 Hz.

- Consultez 21 pour en savoir plus sur la procédure de réglage.

⑲ Filtre subsonique passe-haut variable DBO (Dynamic Bass Optimization) avec renfort variable (Q)

• Pour les woofers dans des boîtiers ventilés, réglez le contrôle de fréquence sur une valeur 10 Hz sous la fréquence de résonance du boîtier.
• Pour les woofers dans des boîtiers étanches, réglez le contrôle sur n'importe quelle valeur entre 30 HZ et 50 Hz à votre convenance.
• Réglez le contrôle du renfort à votre convenance, en faisant attention de ne pas appliquer trop de renfort pour ne pas endommager votre ou vos woofers.

A Contrôle de fréquence du filtre passe-haut DBO, variable entre 20 Hz et 100 Hz. Consultez ci-dessus pour connaître les réglages appropriés.

B Le contrôle de renfort DBO fournit jusqu'à 12 dB de renfort, légèrement au-dessus de la fréquence du filtre passe-haut. Consultez ci-dessus pour connaître les réglages appropriés.

20 Réglage du niveau d'entrée

A Tournez tous les contrôles de niveau d'entrée dans le sens antihoraire sur 6 V (minimum).
B Pendant la lecture d'une piste musicale dynamique, tournez le contrôle de volume principal de l'unité jusqu'à la position 3/4.
C Tournez le contrôle du niveau d'entrée avant dans le sens horaire jusqu'à ce que la musique soit si forte qu'elle en devienne inaudible (de la distorsion se fait entendre en sortie).
D Tournez progressivement le contrôle de niveau d'entrée avant dans le sens antihoraire, jusqu'à ce que la musique soit de nouveau audible.
E Le niveau d'entrée avant est désormais correctement réglé.
F Réglez les contrôles du niveau d'entrée arrière et subwoofer afin que le niveau des enceintes arrière et le niveau du subwoofer correspondent au niveau des enceintes avant, selon votre convenance.

②1 Réglage de la séparation

A Réglage de séparation pour les enceintes de 5" ou à plus large bande lorsque aucun subwoofer n'est inclus dans le système.
B Réglage de séparation pour les enceintes à large bande lorsqu'un subwoofer est inclus dans le système.
C Réglage de séparation pour les subwoofers.
D Réglage de séparation pour les systèmes qui comprennent des enceintes médium-grave séparées alimentées par les canaux arrière, avec le commutateur BP réglé sur « BP ».

Remarque : les plages de fréquence acceptables sont indiquées en gris.

22 Commande de niveau à distance (optionnel)

La commande de niveau à distance, si installée, vous permet de régler le niveau des graves tout en étant assis dans le siège de la position d'écoute.

Ce produit est conçu pour les applications audio d'automobile et n'est pas prévu pour une connexion au secteur. Un numéro de série valable est nécessaire pour la couverture de la garantie. Toutes les fonctions, spécifications et apparences sont sujettes à modification sans préavis.
