MODE D'EMPLOI ODIN GT 800W GIGABYTE

Manuel de l'utilisateur du Bloc d'Alimentation

Bloc d'alimentation ATX 12V Version 2,2

Les specifications sont sujettes à modifications sans averissement.
Tous les noms et produits de marque sont des marques déposées par leurs sociétés respectives.

Introduction

Les blocs d'alimentation de la série GIGABYTE Odin délivrent une compatibilité et une performance exceptionnelle pour les utilisateurs experts et les accrocs du jeu. Ils délivrent également un jeu complet d'utilitaires de réglage pour l'optimisation de la performance. De plus, tous les condensateurs de la série Odin fabriqués au Japon améliorent la longévité et la stabilité de l'ensemble du système.

Les blocs d'alimentation de la série Odin répondent aux nouvelles spécifications d'ATX 12V version 2,2, et les surpassant. Ceci inclus 4 sorties 12V qui délivrent une énergie puissant, sécurisée et plus fiable à votre matériel. Grace à +80% d'efficacité, le bloc d'alimentation contribue à economiser plus d'énergie et d'argent sur la facture d'électricité comparé aux blocs d'alimentation standards. Ils générent aussi moins de chaleur grâce à la grande efficacité du ventilateur de 14cm qui rend les blocs d'alimentation refroidis, silencieux et prolonge leurs durée de vie. De plus, le série Odin comprend une variété de circuits protecteurs de qualité industrielle.

La série Odin de bloc d'alimentation propose une fonction de Gestion Intelligente de Câble. Tous les câbles sont gainés et les connecteurs sont protégés. Ceci vous permet de connecter uniquement les câbles qui sont utilisés pour un meilleur flux d'air interne et un espace interne ordonné.

En tant que membre de la communauté globale, Gigabyte fourni des produits respectant l'environnement et observant les directives de l'Union Européenne sur les Restrictions de Substances Dangereuses (RoHS); qui limitent l'utilisation de plomb, mercure, cadmium et autres substances dangereuses dans les produits électroniques. Duchoix des composants et des matérieliaux au processus de production, la fabrication d'accessoires, emballage/couleur des boîtes, etc., GIGABYTE a minutieusement examé et concu ce produit pour répondre à 100% aux exigences RoHS. GIGABYTE va continuer à développer des com

posants PC répondant aux exigences RoHS et fournir des ressources précieuses pour promouvoir et anticiper les buts et objectifs des directives RoHS.

Ce qui suit n'est pas couvert par la garantie :
1. Utiliser le produit de manière incorrecte ou autre que celle pour laquelle il a eté concu.
2.Le non respect du fonctionnement normal entraine
3. Erreur de fonctionnement due à l'interférence d' autres dispositifs
4. Un traitement nonapprovéd au produit
5.Dégats à d'autres produits causés par le produit.
6. Disfonctionnement suite à des catastrophes naturelles. Ex : tremblement de terre, foudre, incendie et inondation.
7. L'étiquette de la garantie a été retiree ou endomagée.
8.Les péripériques internes, comprenant l'alimentation, le disque dur, le lecteur de CD-ROM, la carte mère, les ventilateurs, etc., ne devrons pas être détachés du chassis avant le transport de l'ordinaireur, pour ne pas provoquer des dommages sur le chassis ou sur les péripériques de l'ordinaireur.
9. Toute perte ou dommage dus à une non observance des directives d'installation dans ce manuel.

CAUTION

Avtissement! Danger

N'ouvrez pas l'unité du bloc d'alimentation!

Aucun composant réparable à l'intérieur!

Consultez uniquement le Support pour un personnel de service Qualifié!

Ne modifies pas cette unité de bloc d'alimentation!

Un branchement incorrect des connecteurs peut entrainer la destruction de la carte mère et d'autres composants. Assurez-vous de suivre les instructions d'installation du manuel.

Veuillez consultier la version Anglaise pour toutes les images.

Configuration système nécessaire

1. Windows 2000\XP\Vista
   2.CD-Rom
   3.Espace Disque Dur commande : 30Mo
   4.RAM recommandée : 512mo RAM
2. Résolution d'affichage recommandée : 1024 x 768 ou supérieur

Unité de Bloc d'Alimentation	Vis de serrage	Système de contrôle de vitesse du ventilateur et cable d'alimentation (uniquement pour ODIN GT)	Cordon capteur de température (uniquement ODIN GT)
1	4	1	4
Convertisseur USB (uniquement ODIN GT)	Cordon d'alimentation PCI-E (Rouge)	Cordon d'alimentation PCI-E (Bleu) (uniquement 800W et 680W)	Cordon d'alimentation des péripériques complément connecteur pour le lecteur de disquette.
1	1	1	1
Cordon d'alimentation S-ATA	Cordon d'alimentation des péripériques	CD (uniquement Odin GT)
2	1	1

Table des matières

1. Bloc d'Alimentation

Unité de Bloc d'Alimentation .P.06

Cables du Bloc d'Alimentation .P.07

Connecteurs du Bloc d'Alimentation .P.08

2. Spécifications

Entree. P10

Sortie. P11

Marche/Arrêt Télecommande. P.12

Temps De Maintien .P.12

Bon Delai De Puissance .P.12

Delai D'Echec De Puissance. P.12

Delai De Mise En Marche .P.12

Dépassement Passager. P.12

Duree De La Hausse. P.12

Protection. P13

Environnement .P.13

HI-POT (Isolation Entrée/Sortie) .P.14

Necessite CE. P.14

MTBF .P.14

Dimensions. .P14

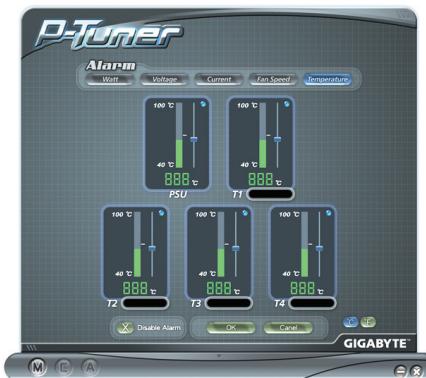

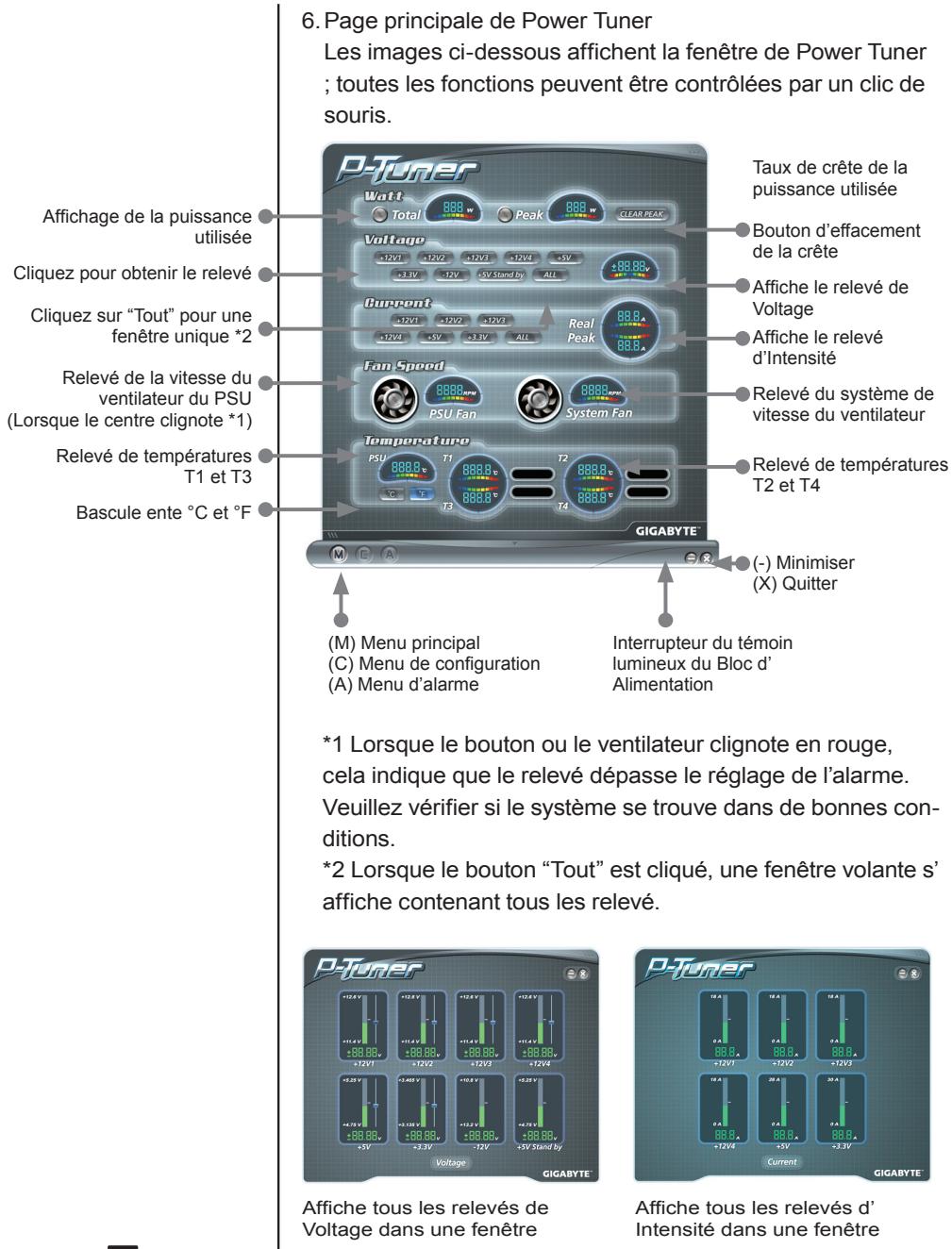

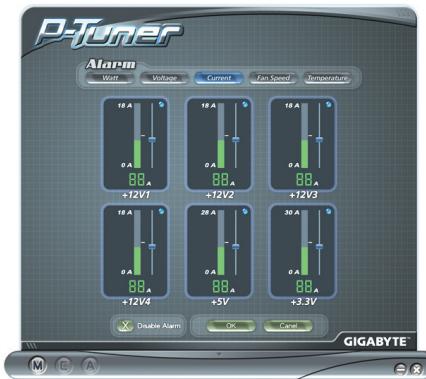

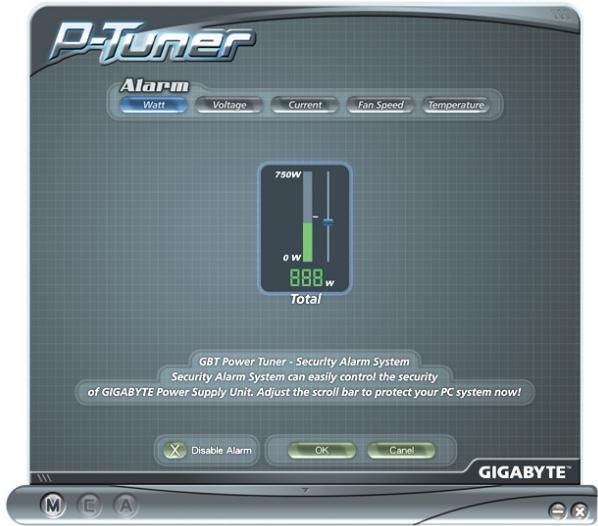

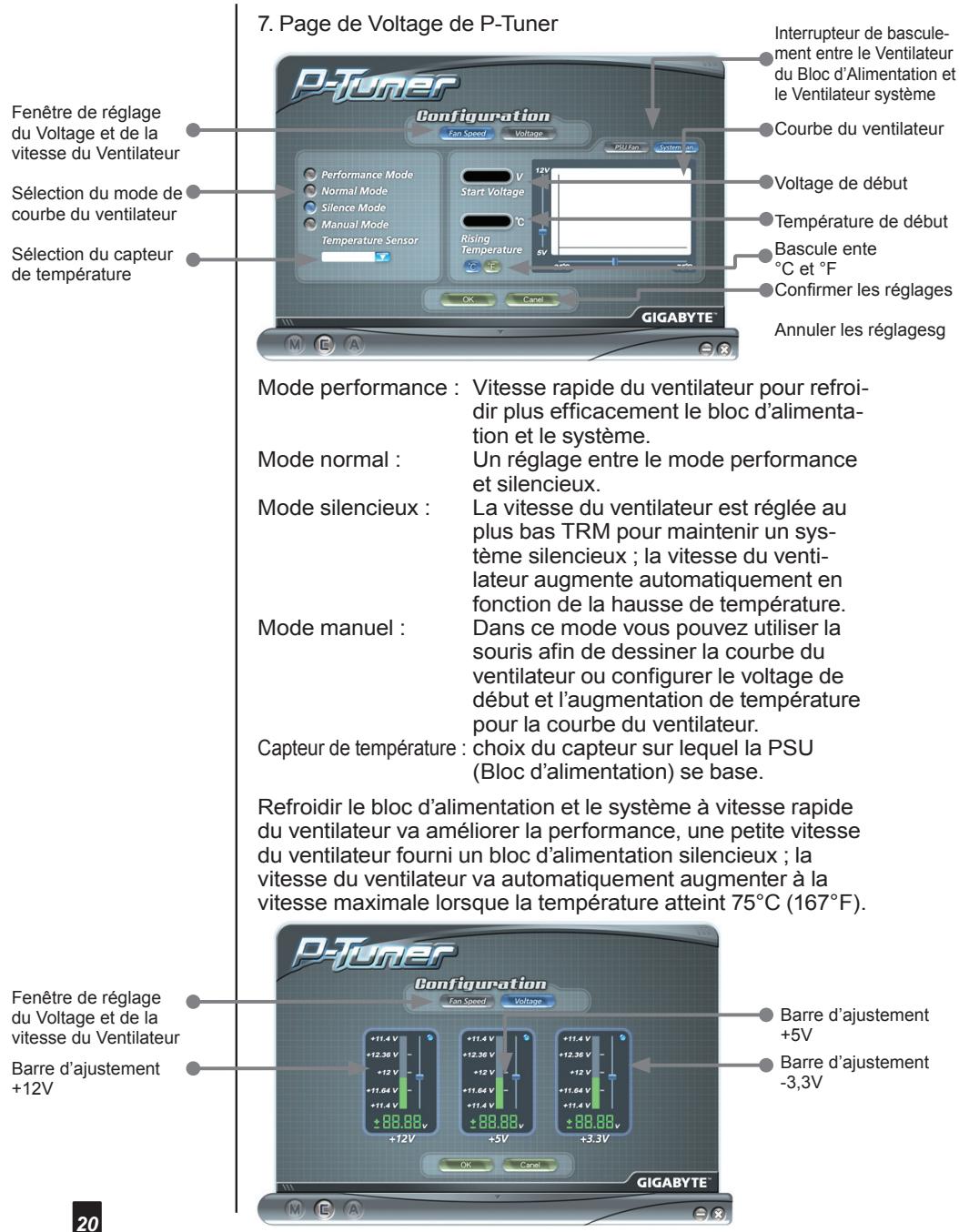

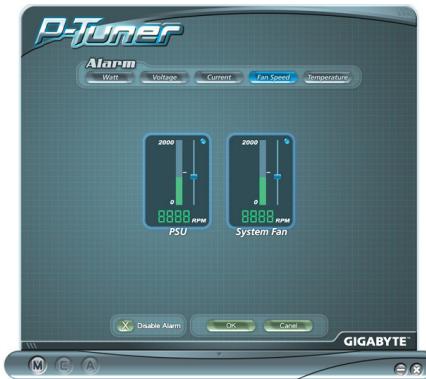

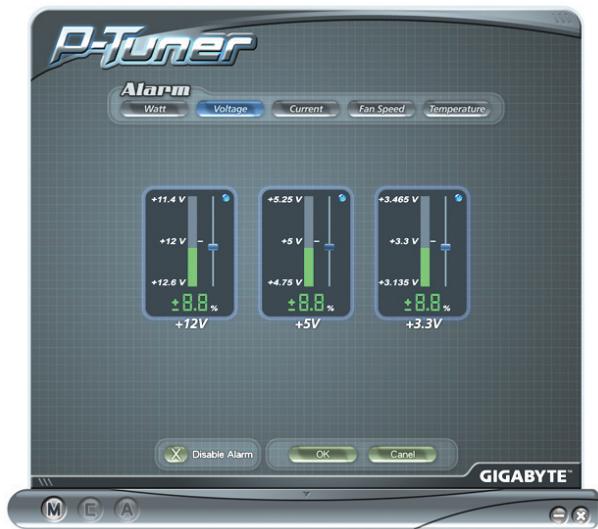

4. Instructions d'Installation de Power Tuner (uniquement série ODIN GT)

1. Bloc d'Alimentation

1-1. Unité de Bloc d'Alimentation

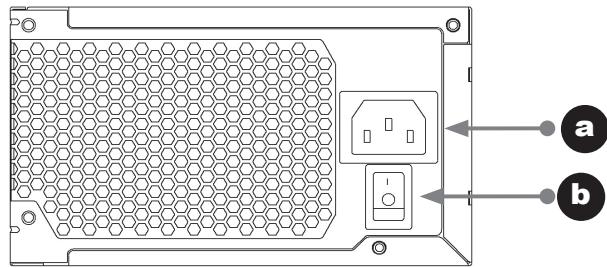

a. Entrée AC
b. Interrupteur d'alimentation AC

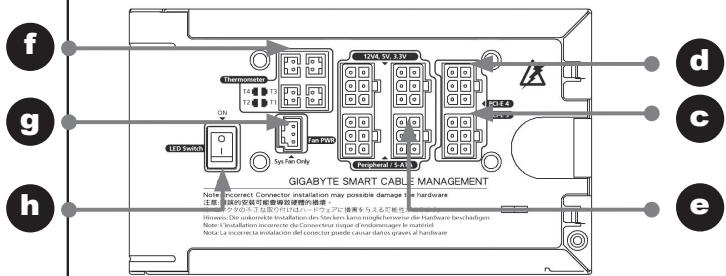

c. Gestion du cable PCI-E 1 Rouge
d. Gestion du cable PCI-E 2 Bleu
e. Gestion du cable d'alimentation des peripheriques 12V, 5V et 3,3V
f. Gestion du cable du capteur de température (uniquement pour Odin GT)
g. Gestion du cable d'alimentation du contrôle de vitesse du ventilateur (uniquement pour Odin GT)
h. Interrupteur du témoin lumineux (uniquement pour Odin Pro)

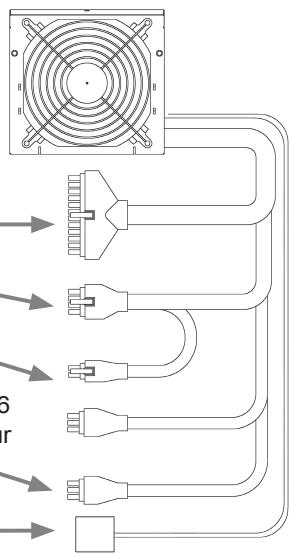

1-2.Cables du Bloc d'Alimentation

a. Connecteur d'alimentation principal 24 broches
b. Connecteur d'alimentation du processeur 8 broches +12V
c. Connecteur d'alimentation du processeur 4 broches +12V
d. Connecteur d'alimentation PCI-E 6 broches (uniquement 1 connecteur PCI-E pour 550W)
e. Connecteur pour Données USB (uniquement pour Odin GT)

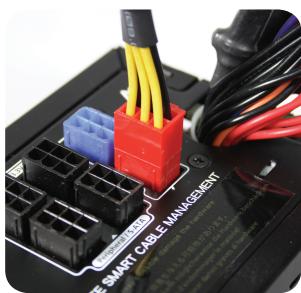

f. Gestion intelligente des cables -cordon d'alimentation PCI-E (Rouge et Bleu)
g. Gestion intelligente des cables -cordon d'alimentation des peri-phériques

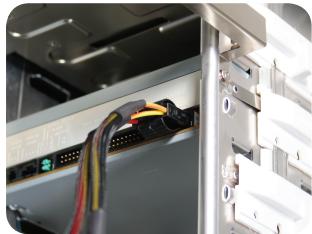

h. Gestion intelligente des cables - Cordon d'alimentation pour periphérique et connecteur pour le lecteur de disquette.
i. Gestion intelligente des cables Cordon d'alimentation S-ATA
j. Gestion intelligente des cables - Cordon du capteur de tempéra-ture (uniquement pour Odin GT)
k. Gestion intelligente des cables - cordon d'alimentation du système de contrôle de vitesse du ventilateur (uniquement pour Odin GT)
I. Convertisseur USB (uniquement pour Odin GT)

1-3. Connecteurs du Bloc d'Alimentation

1-3-1. Connecteur d'alimentation principal 24 broches

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Orange	+3,3Vdc	13	1	+3,3Vdc	Orange
Bleu	-12Vdc	14	2	+3,3Vdc	Orange
Noir	COM	15	3	COM	Noir
Vert (22 AWG)	PS-ON	16	4	+5Vdc	Rouge
Noir	COM	17	5	COM	Noir
Noir	COM	18	6	+5Vdc	Rouge
Noir	COM	19	7	COM	Noir
		20	8	POK	Gris (22 AWG)
Rouge	+5Vdc	21	9	+5VSB	Violet
Rouge	+5Vdc	22	10	+12V1dc	Jaune
Rouge	+5Vdc	23	11	+12V1dc	Jaune
Noir	COM	24	12	+3,3Vdc	Orange

1-3-2. Connecteur d'Alimentation du processeur +12V

8 Broches 12V+

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Jaune	+12V2DC	5	1	COM	Noir
Jaune	+12V2DC	6	2	COM	Noir
Jaune	+12V2DC	7	3	COM	Noir
Jaune	+12V2DC	8	4	COM	Noir

4 Broches 12V+

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Jaune	+12V2DC	3	1	COM	Noir
Jaune	+12V2DC	4	2	COM	Noir

1-3-3. Connecteur d'Alimentation PCI Express +12V

Connecteur PCI-Express Gestion intelligente des cables Odin GT et PRO vers PSU (Il y a les connecteurs Rouge et Bleu pour les rails 12V différents)

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Noir	COM	4	1	12V1DC	Jaune
Noir	COM	5	2	12V1DC	Jaune
Noir	COM	6	3	12V1DC	Jaune

1-3-4. Gestion intelligente des cables - Cordon d'alimentation pour périhérique et connecteur pour le lecteur de disquette

Broches	Signal	18AWG (câblage)
1	+12V4DC	Jaune
2	COM	Noir
3	COM	Noir
4	+5VDC	Rouge

1-3-5. Cordon de connexion pour lecteur de disquette

Broches	Signal	18AWG (câblage)
1	+5VDC	Rouge
2	COM	Noir
3	COM	Noir
4	+12V4DC	Jaune

1-3-6. Cordon de connexion d'alimentation pour péripériques disques durs S-ATA

Broches	Signal	18AWG (câblage)
1	+3,3 VDC	Orange
2	COM	Noir
3	+5VDC	Rouge
4	COM	Noir
5	+12V4DC	Jaune

1-3-7. Gestion intelligente de cables - Cordon de connexion d'alimentation pour périhériques disques durs S-ATA

Broches	Signal	18AWG (câblage)
1	+12 VDC	Jaune
2	COM	Noir
3	+5VDC	Rouge
4	COM	Noir
5	+3,3VDC	Orange
6	NC	NC

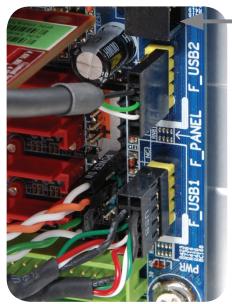

1-3-8. Connecteur pour Données USB

Uniquement pour bloc d'alimentation de la série ODIN GT, veuillez consulter le manuel de l'utilitaire de la carte mère pour la connexion du connecteur de données USB sur le connecteur USB de la carte mère ou utiliser le convertisseur USB à brancher à l'E/S située à l'arrière.

Broches 1

Broches	Signal	20AWG (câblage)
1
2	Données -	Blanc
3	Données +	Vert
4	Neutre	Noir
5

Un branchement incorrect des connecteurs peut entraîner la destruction de la carte mère et d'autres composants. Assurez-vous de suivre les instructions d'installation du manuel. Vérifie deux fois la correspondance des couleurs de broches avec celles dans le manuel de l'utilisateur de la carte mère.

1-3-9. Connecteurs de contrôle de vitesse du ventilateur

Broches 1

Broches	Signal	24 AWG (câblage)
1	Com	Noir
2	+5VDC	Rouge
3	Signal	Jaune

1-3-10. Gestion intelligente des cables - Connecteurs de contrôle de vitesse du ventilateur

Broches 1

Broches	Signal	24 AWG (câblage)
1	Com	Noir
2	+5VDC	Rouge
3	Signal	Jaune

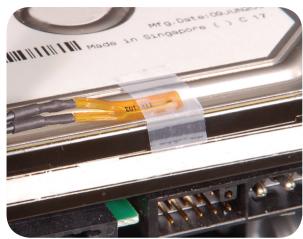

1-3-11. Gestion intelligente des cables - Capteur de température

Gestion intelligente des cables - Connecteur du capteur de température

AVERTISSEMENT

Ne placez pas le capteur de température entre le processeur et le ventilateur ; cela entraînera des dommages au capteur de température et entraînera certainement la surchauffe du processeur et son endommagement.

2. Spécifications

2-1 ENTREE

2-1-1 VOLTAGE

Nom du module	Minimum	Nominal	Maximum	Unités
GE-S800A-D1	90	115-230	264	VAC rms
GE-S680A-D1	90	115-230	264	VAC rms
GE-S550A-D1	90	115-230	264	VAC rms

2-1-2 FREQUENCES

47Hz~63Hz

2-1-3 INTENSITE

115Vac - 8,0A max / 230Vax - 4,0A max

115Vac - 10,0A max / 230Vax - 5,0A max

(uniqement 800W)

2-1-4 INTENSITE DEMARRAGE

55A max. lorsque l'entrée AC 115Vac en démarrage à froid à 25^

110A max. lorsque l'entrée AC 230Vac en démar

rage à froid à 25^

80% (min) en chargement complet (typique) et 115Vac et 230Vac en entrée.

(pour des conditions de charge de 20% , 50% et 100% )

2-1-6 INTENSITE DE FUITE

3,5mA max.

2-1-7 FACTEUR DE PUISSANCE

PF>0,9

2-2 SORTIE

Voltage	+5V	+3,3V	+12V1	+12V2	+12V3	+12V4	-12V	+5Vsb
Charge Max*1	28,0	30,0	18,0	18,0	18,0A	18,0A/	0,8	3,0
	A	A	A	A	25,0A	25,0A	A	A
Charge Min	2,0	0,5	1,0	1,0	1,0	1,0	0,0	0,0
	A	A	A	A	A	A	A	A
Charge de Crête	--	--	--	--	--	--	--	3,5
								A
Régulation	+5,	+5,	+5,	+5,	+5,	+5,	+9,	+5,
	-4%	-3%	-4%	-4%	-4%	-4%	-5%	-4%
Ondulation et Bruit	50	50	120	120	120	120	120	50
	mV	mV	mV	mV	mV	mV	mV	mV

*1 La puissance totale continue est de 800W MAX (GE-S800A-D1; GE-M800A-D1)/680W (GE-S680A-D1; GE-M680A-D1)/550W (GE-S550A-D1; GE-M550A-D1)

-La puissance combinée de +5V + 3.3V est 180W max. (GES800A-D1; GE-M800A-D1; GE-S680A-D1; GE-M680AD1)/140W (GE-S550A-D1; GE-M550A-D1)

• L'intensité de creée peut durer jusqu'à 12 secondes avec pas plus d'une occurrence par minute.

• La charge de sortie totale +12V n'excède pas 62A (GE-S800A-D1; GE-M800A-D1)/52A (GE-S680A-D1; GE-M680A-D1)/41A (GE-S550A-D1; GE-M550A-D1)

2-3 Marche/Arrêt télécommande

TTL Haut/Alimentation éteinte; TTL Bas/Alimentation allumée

VIL = 0,8V max, IIL = -1,6mA max à Vin = 0,4V

VIH = 2,0V min à lin = -200 A , VIH = 5,25V max à opén ckt.

16msec (min.) à 80% de charge complète à 230Vac en entrée.

2-5 BON DELAI DE PUISSANCE

100-500 msec

2-6 DELAI D'ECHEC DE PUISSANCE

1 msec.

2-7 DELAI DE MISE EN MARCHE

2000 msec max. A la ligne nominale de charge totale

2-8 Dépassement passager

Changement de la progression de charge à 50% de la charge totale, bien que les autres charges reste constantes dans le taux. La tension de sortie DC restera dans la limitependant les changements des 20% de charge.

L'estimation de charge est de 0,5A/uS et le condensateur se charge comme ci-dessous :

+5V	+3,3V	+12V1	+12V2	+12V3	+12V4	-12V	+5Vsb
1000uF	1000uF	2200uF	2200uF	2200uF	2200uF	NA	1uF

2-9 DUREE DE LA HAUSSE

2ms max à charge totale

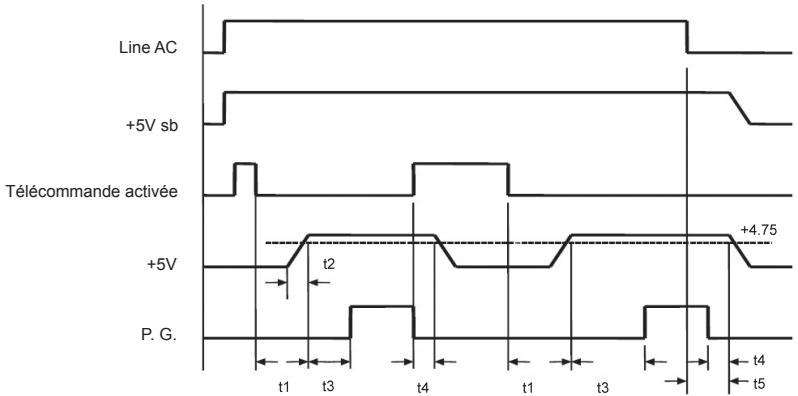

t 1: DELAI DE MISE EN MARCHE
t2: DUREE DE LA HAUSSE
t 3: BON DELAI DE PUISSANCE
t 4: DELAI D'ECHEC DE PUISSANCE
t 5: TEMPS DE MAINTIEN

2-10 PROTECTION

Quand la protection de surintensité, de surtension, de surchauffe ou de court-circuit sont déclenchées, la sortie principale sera verrouillée. La sortie principale peut être réinitialisée en allumant et éteignant la télécommande cc ou si la sortie +5Vsb de l'alimentation ca est rétable automatiquement quand la condition anormale disparait.

2-10-1.PROTECTION SUR-INTENSITE

N'excède pas 240VA pour chaque sortie en voltage (en plus des 12V)
+12V1, +122V2 sortie 25A max (GE-S800A-D1;
GE-M800A-D1; GE-S680A-D1; GE-M680A-D1)
+12V3, +12V4 sortie 38A max (GE-S800A-D1;
GE-M800A-D1; GE-S680A-D1; GE-M680A-D1)

2-10-2.PROTECTION SUR-VOLTAGE

+3,3V sortie 4,5V max.
+5,0V sortie 7,0V max.
+12,0V sortie 15,6V max

2-10-3.PROTECTION SOUS-VOLTAGE

12V1 et 12V2 sortie 9,5V min
12V3 et 12V4 sortie 9,5V min
+5V sortie4,1Vmin
+3.3V sortie2,55Vmin

2-10-4.PROTECTION COURT-CIRCUIT

Toutes les sorties vers GND (Neutre)

2-10-5.PROTECTION SUR-CHAUFFAGE

Le bloc d'alimentation comprend un capteur de surchauffe, qui peut se déclencher et éteindre le bloc d'alimentation à 100^ . Ces conditions de surchauffe sont typiquement le résultat d'une surcharge d'intensité interne ou un problème de ventilateur.

2-11 ENVIRONNEMENT

2-11-1 Température de fonctionnement

De 0^ +50^

2-11-2 Température de stockage

De-20°C à +70°C

2-11-3 Taux d'humidité de fonctionnement

De 20 % à 90 % , sans condensation

2-11-4 Taux d'humidité de stockage

De 5 % à 95 % , sans condensation

2-11-5 Altitude de fonctionnement

De 0 à 3048 mètres

3535 Vdc pour 3 secondes

2-12-2 RESISTANCE D'ISOLATION

Primaire vers la terre 500Vdc, 50M ohms Min.

2-13 NECESSITE CE

2-13-1 Conduite EMI

-FCC:ClasseB
- CISPR 22: Classe B
-FCC:ClasseB

2-13-2 Standards de sécurité

• CUL (UL60950)
  -TUV (EN60950)
• CB (IEC 950)
  -CE
• CCC

2-13-3 Courbes

• IEC 1000-3-2 Classe D

2-14 MTBF

@25°C (démontré) - 100K heures minimum

2-15 DIMENSIONS

150 × 160 × 86 ~mm (Largeur, Longueur, Hauteur)

(Pour un nouveau système, veuillez vous rendre directement à la section 4)

1. Eteignez le système.
2. Debranche l'ancien cordon d'alimentation de votre ancien bloc d'alimentation.
3. Suivez les instructions fournies dans le manuel de l'utilitaire de votre boîtier pour ouvrir le boîtier de votre ordinaireur.
4. Débranche tous les connecteurs d'alimentation du bloc d'alimentation de la carte mère et des périhériques tels que les ventilateurs, les disques durs et les lecteurs de dis-quette, etc.
5. Enlevez le bloc d'alimentation existant de votre boîtier.
6. Placez le bloc d'alimentation Odin GT dans le boitier et fixez-le à l'aide des vis.
7. Branchez le connecteur d'alimentation principal 24 broches et 4 broches/8 broches +12V à votre carte mère selon votre besoin.
8. Branchez le connecteur d'alimentation 4/8 broches 12V du processeur à votre carte mère selon votre besoin.
9. Si vous avez besoin d'alimenter un PCI-E, veuillez d'abord utiliser le connecteur PCI-E du bloc d'alimentation. Lorsque vous utiliser plus de deux cartes graphiques (SLI, crossfire ou quad - SLI); veuillez utiliser les connecteurs d'alimentation PCI-E Gestion intelligente des cables. Remarque : Veuillez consulter le manuel de l'utilisateur de votre carte graphique PCI express pour les détails d'utilisation.

1. Pour le branchement des périphériques, veuillez utiliser les connecteurs d'alimentation Gestion Intelligente des Câbles.

1. Grace à la Gestion Intelligente des Câbles - Connecteur d'alimentation du contrôle de vitesse du ventilateur, vous pouvez brancher deux systèmes de ventilateurs 3 broches. Ceci vous permet de contrôler la vitesse des ventilateurs que vous avez branché (uniquement Odin GT). AVERTISSEMENT : Ne branchez pas au ventilateur du processeur.

1. Branchement du cordon du Capteur de Température - Gestion Intelligente des Câbles. Utilisez l'adhésif du capteur pour le coller sur la surface de laquelle vous souhaitez surveiller la température. L'adhésif du capteur a des propriétés isolantes. Il peut être utilisé dans un environnement à haute températures. Avertissement : Ne placez pas le capteur entre le processeur et le ventilateur ; cela entraînera des dommages au capteur et au processeur. (uniquement série Odin GT)

1. Pour activer la fonction de contrôle logicielle, branchez le connecteur USB du bloc d'alimentation sur la carte mère. S' il n'y a pas de connecteur USB sur la carte mère, veillez utiliser le convertisseur USB à brancher à l'arrière de la carte mère ou sur une carte additionnelle ayant un port d'E/S USB. (uniquement série Odin GT)

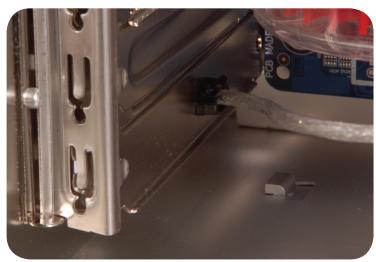

Pour brancher le connecteur USB au port d'E/S USB à l'arrière, veuillez utiliser le convertisseur qui est inclus dans l'emballage, et branchez le convertisseur sur le port USB arrière en passant par le slot arrêté. (uniquement série Odin GT)

1. ÀpRES l'installation, branchez le cordon d'alimentation au bloc d'alimentation Odin GT. Vous étes maintainant prét à expérimenter la performance du bloc d'alimentation de la série Odin GT. (uniquement série Odin GT)

4. Instructions d'Instal lation de Power Tuner (uniquement série ODIN GT)

Lorsque le système démarre pour la première fois, Windows vous informera qu'un nouveau matériel a été détecté. Il n'y a pas besoin de pilotes pour l'Odin GT.

Pour activer la fonction de contrôle logicielle, veuillez correctement installer le logiciel de gestion du bloc d'alimentation, "Power Tuner", sur le système afin de surveiller et ajuster les fonctions matérielles.

1. Démarrez le système.
2. Insérez le CD dans le lecteur optique, et l'installation devrait démarrer automatiquement. Si elle ne démarre pas, veuillez ouvrir le dossier du lecteur optique et double-cliquez sur le fichier setup.exe pour une installation manuelle.
3. Suivez les instructions et installez Power Tuner sur votre système étape par étape.
4. Lorsque l'installation est terminée, une icône telle que celle à gauche est affichée. (Il est possible que votre P-Tuner diffère légèrement de l'exemple contenu dans ce manuel. Ce n'est pas un problème ; c'est simplement une amélioration. Nous affinons et améliorons continuèlement nos produits afin d'assurer une qualité maximum.)
5. Lorsque le système démarre, P-Tuner devrait démarrer automatiquement; si tel n'est pas le cas, veuillez le démarrer en double-cliquant sur l'icone "Power Tuner"itué sur le bureau ou dans le menu. Copiez le lien dans le dossier de "démarriage" du menu pour un lancement automatique lors du démarrage de l'ordinateur.

Power Tuner

Veuillez ne pas configurer le voltage supérieur aux specifications d'Intel. Cela ferait passer le système en mode protection. (Power Tuner permet uniquement d'ajuster le voltage du bloc d'alimentation dans les specifications d'Intel. Il est prudent d'ajuster les paramètres de voltage)

8. Alarme P-Tuner : Watt

9. Alarme P-Tuner : Voltage

1. Alarmé d'Intensité P-Tuner

1. Alarme de Vitesse du Ventilateur P-Tuner

1. Alarme de Température P-Tuner

REMARQUE :

1. Si le programme plante, fermez-le simplement et redémarrez-le.
2. Lorsqu'il y a une erreur de réglage, une erreur de démarrage matériel se produit, normalement causée par la protection de survoltage ou sous-voltage. Donc, pour protéger le matériel, le système ne démarrera pas. Veuillez suivre les étapes ci-dessous pour rétablier le système.

a. Debranchez le cordon d'alimentation AC.
b. Débranche tous les connecteurs d'alimentation du bloc d'alimentation branchés à la carte mère et aux péripériques tels que les ventilateurs, les disques durs, et les lecteurs de disquettes, etc.
c. Utilisez le kit convertisseur USB afin de brancher le Bloc d'Alimentation à un autre ordinateur, et installez le logiciel Power Tuner.
d. Faites un pont comme indiqué sur l'illustration cidesous, ou utilisez le connecteur ODIN GT PSU kit de demarrage pour demarrer le bloc d'alimentation ODIN GT.

e. Utilisez le convertisseur USB pour brancher le bloc d'alimentation Odin GT à un autre ordinateur.
f. Installéz Power Tuner sur l'ordinateur auquel le cable USB est branché.
g. Branchez le cordon d'alimentation dans le bloc d'alimentation Odin GT.
h. L'Odin GT doit maintain automatiquement redémarrer.
i. Utilisez Power Tuner pour réajuster le bloc d'alimentation ODIN GT.
j. Retournez maintainant en configuration normale, et l'ODIN GT devrait pouvoir démarrer le système.
