Type de produit	Machine à glace en cubes
Marque	Hoshizaki
Modèle	SRK-8H3
Production de glace	80 kg par jour (à 20°C ambiant, 15°C eau)
Type de refroidissement	Air
Dimensions (L x P x H)	800 x 800 x 1800 mm
Poids net	Approximativement 150 kg
Alimentation électrique	230 V / 50 Hz / 1 phase
Puissance nominale	1,2 kW
Capacité du réservoir	Environ 30 kg
Fonction principale	Production automatique de glace en cubes
Système de contrôle	Microprocesseur avec affichage numérique
Cycle de récolte	Automatique par gravité ou par chaleur
Entretien et nettoyage	Nettoyage régulier des filtres et du condenseur recommandé
Sécurité	Protection contre les surcharges, verrouillage de porte
Pièces détachées	Disponibles auprès du service après-vente Hoshizaki
Réparabilité	Conçue pour être réparable, schémas techniques fournis
Informations générales	Utilisation professionnelle en restauration

FOIRE AUX QUESTIONS - SRK-8H3 Hoshizaki

Quelle est la capacité de production de glace du Hoshizaki SRK-8H3 ?

La machine produit environ 80 kg de glace par jour dans des conditions standard (température ambiante 20°C, eau à 15°C).

Quel type de glace produit le SRK-8H3 ?

Il produit des cubes de glace de taille standard, idéaux pour les boissons et la conservation.

Comment nettoyer la machine à glace Hoshizaki SRK-8H3 ?

Il est recommandé de nettoyer les filtres à air toutes les semaines et de procéder à un nettoyage complet du circuit de glace tous les 6 mois avec un produit adapté.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en 230 V / 50 Hz / monophasé avec une puissance de 1,2 kW.

Quels sont les signes d'un dysfonctionnement courant ?

Les signes incluent une production réduite, des bruits anormaux ou des alarmes visuelles sur le panneau de contrôle.

Puis-je installer la machine à l'extérieur ?

Non, le SRK-8H3 est conçu pour une utilisation en intérieur avec une température ambiante entre 10°C et 40°C.

Comment régler la taille des glaçons ?

La taille est généralement fixe pour ce modèle, mais la durée du cycle peut être ajustée via le panneau de commande pour modifier légèrement l'épaisseur.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site notice-facile.com pour le modèle SRK-8H3.

Quelle est la consommation d'eau de la machine ?

La consommation d'eau est d'environ 5 litres par kilogramme de glace produit, incluant l'eau de refroidissement.

Comment entretenir le condenseur ?

Le condenseur à air doit être nettoyé régulièrement avec un aspirateur ou une brosse pour éviter la surchauffe.

MODE D'EMPLOI SRK-8H3 Hoshizaki

Parts List

Condensing Unit Serenity Series

Models SRK-8H/3

CONTENTS

Auxiliary Codes....3

Note About Ordering Parts .... 3

A. Main Assembly & Refrigeration Circuit 4
B. Control Box Assembly....6
C. Accessories & Labels 7

Auxiliary Codes

SRK-8H
A-0 March 2011

A-1	June	2011
B-0	May	2012
C-0	April	2013
C-1	September	2013
D-0	April	2014
E-0	January	2015
F-0	March	2016

SRK-8H3
A-1 May 2011

D-0

February

2014

Auxiliary Code Breakdown

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "0" and this number advances for each change. In cases where there is a letter in parentheses, this designates the month. This is the last character in the serial number. The series runs from "(A)" through "(M)" and the letter "(I)" is skipped. This designation is only included when identifying a parts change within an auxiliary code.

Note About Ordering Parts

Most assemblies cannot be ordered as complete units; parts in the assemblies generally must be ordered separately.

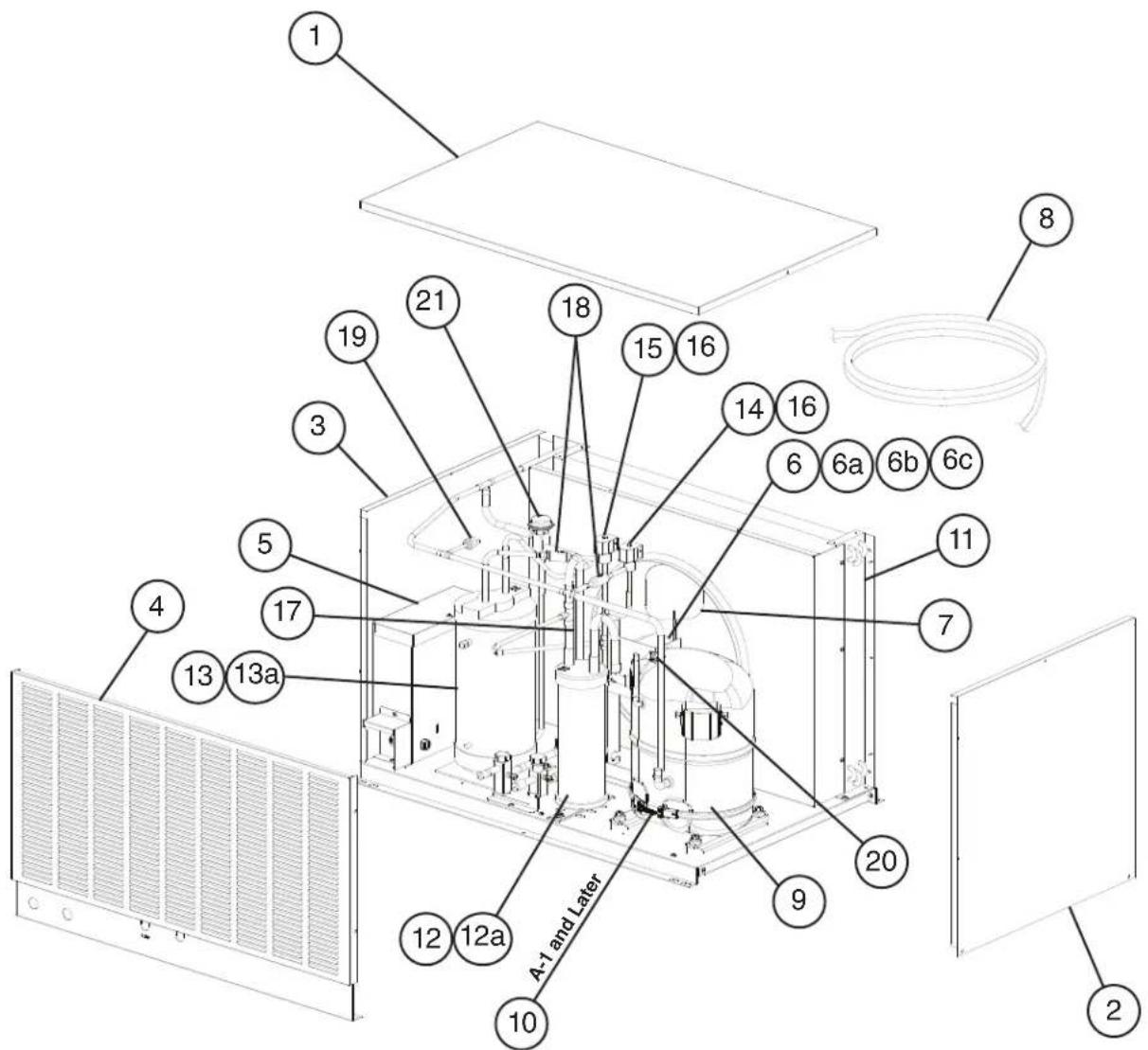

A. Main Assembly & Refrigeration Circuit SRK-8H/3

A-0 to F-0

Title: A.Main Assembly & Refrigeration Circuit Model: SRK-8H/3
Index No.	Description	Material or Model Number Part Number		Required Number
				A-0	A-1 to F-0
Main Assembly
1 Top Panel 2A6248-01 1 1
2 Right Side Panel 2A6245-01 1 1
3 Left Side Panel 2A6246-01 1 1
4 Louver Panel 2A6247-01 1 1
5 Control Box Cover SRK-8H 3A6387-01 1 1
		SRK-8H3	3A6459-01 1	1
6	Fan Motor q		4A3201-01	1
6a	Split Lock Washer		7L21I0800	4	4
6b	Flat Washer		7W21I0800	4	4
6c	Hex Nut		7N01I0832 4	4
7 Fan Blade		4A	1493-01	1
8 Wire Harness		4A	5657-02	1
Refrigeration Circuit
9 Compressor (A-1 and later utilize external crankcase heater - item 10)		SRK-8H 4A1539	02 1	-
			4A1539-03		1
		SRK-8H3	4A5339-01 1	1
10	Crankcase Heater		4A5397-02		1
11	Condenser		1A1231-01	1	1
12	Accumulator		3A4276-01	1	1
12a	Bolt	5x12	7B0230512	2	2
13	Receiver		438209-01	1	1
13a	Bolt	5x12	7B0230512	3	3
14	Hot Gas Valve Body		4A3978-01 1	1
15	Liquid Line Valve Body		4A3276-01	1	1
16	Valve Coil		4A3277-01 2	2
17	Check Valve		4A1373-01	1	1
18	Strainer		441569-02	2	2
19	High-Pressure Switch		463180-01	1	1
20	Discharge Line Thermostat		440664-01	1	1
21	Headmaster (Condenser Pressure Regulator C.P.R)		4A0229-02	1 1

B. Control Box Assembly SRK-8H/3

Title: B. Control Box Assembly Model: SRK-8H/3
IndexNo. Description	Description	Material orModel Number	Part Number	Required Number
				A-0toC-0	C-1toD-0(L)	D-0(M)toF-0
1 Start Capacitor SRK-8H	145-174MFD,220VAC	3A0076-11 1	1 1
2 Run Capacitor SRK-8H	30MFD,370VAC	3A2005-03 1	1 1
3 Start Relay SRK-8H 4A1107-13 1	1 1
4 Compressor Relay SRK-8H 4A5096-01 1	-
		4A3140-01		1 1
	Magnetic Contactor	SRK8H3	4A0794-01	1	1
5 Fan Motor Capacitor 10MFD,250VAC	443192-01	1 1	1
6 Fuse Holder	4A5443-01 1	1 1
7 Fuse AGC-10A,250VAC	4A0893-07 1	1 1
8 Main Transformer	SRK-8H3	4A0817-01	1	1
9 Voltage Tap Switch	SRK-8H3	4A1477-01	1	1
10 Crankcase Heater Relay	SRK-8H	406132-07			1

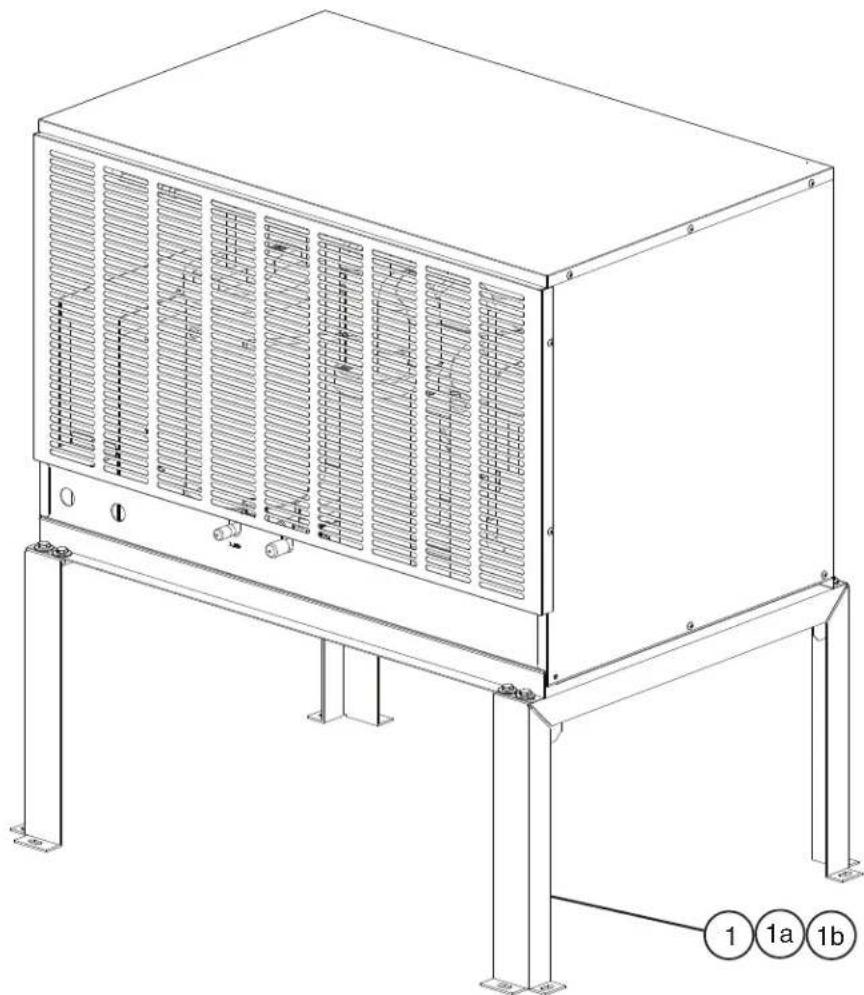

C. Accessories & Labels

SRK-8H/3

A-0 to F-0

Title: C. Accessories & Labels Model: SRK-8H/3
IndexNo. Description	Material orModel Number	Part Number	Required Number
			A-0toF-0
1 Leg 2A3166G01 2
1a Hex Head Bolt w/Washer 8x16, SS 7B0230816 8
1b Hex Nut M8, SS 7N12-0800 8
