Type de produit	Imprimante laser
Marque	OKI
Modèle	B4600-BANNER-PAPER
Catégorie	Imprimante et fournitures
Dimensions approximatives (L x P x H)	400 x 400 x 300 mm
Poids approximatif	15 kg
Alimentation	220-240 V, 50/60 Hz
Interface	Série RS232-C
Fonctions principales	Impression, menu d'information, paramétrage RS232-C
Entretien et nettoyage	Nettoyer les connecteurs, vérifier que les vis sont bien serrées
Sécurité	Éteindre l'imprimante et débrancher le cordon avant toute intervention
Pièces détachées	Carte d'interface série, panneau d'accès, vis
Réparabilité	Installation de cartes d'interface possible par l'utilisateur
Informations générales	Notice d'utilisation au format PDF disponible gratuitement

FOIRE AUX QUESTIONS - B4600-BANNER-PAPER OKI

Comment installer la carte d'interface série RS232-C ?

Éteignez l'imprimante, retirez le cordon d'alimentation et le câble d'interface. Retirez la vis et le panneau d'accès. Alignez le connecteur de la carte avec celui de la carte principale, puis appuyez jusqu'à enclenchement. Serrez les vis et remettez le panneau.

Comment imprimer la Menu Map ?

Appuyez sur le bouton Menu jusqu'à afficher INFO MENU, puis appuyez deux fois sur SELECT. La Menu Map s'imprime. Vérifiez que RS232C MENU apparaît dans la deuxième colonne.

Que faire si la Menu Map ne montre pas le menu RS232C ?

Si le menu RS232C n'apparaît pas, vérifiez que la carte d'interface est correctement installée. Assurez-vous que les connecteurs sont bien enclenchés et que les vis sont serrées.

Comment modifier les paramètres RS232-C ?

Consultez le Guide de l'utilisateur sur le CD fourni avec l'imprimante pour sélectionner les paramètres dans le menu Printer (Imprimante).

Quelles précautions de sécurité prendre avant l'installation ?

Éteignez l'imprimante et retirez le cordon d'alimentation et le câble d'interface pour éviter tout risque électrique.

Où trouver la notice de l'appareil ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Quels sont les éléments fournis avec la carte d'interface ?

La carte d'interface série est accompagnée de vis pour la fixation. Déballez-la et retirez les matériaux d'emballage avant installation.

Comment retirer le panneau d'accès ?

Retirez la vis du panneau d'accès, puis retirez le panneau en tirant délicatement. Conservez la vis pour la remise en place.

Comment remettre en place le panneau d'accès après installation ?

Retirez la languette, alignez les pattes du bas du panneau avec les trous du cadre, puis remettez le panneau en place. Serrez la vis pour le fixer.

Que faire si la carte d'interface ne s'enclenche pas ?

Vérifiez que le connecteur de la carte est bien aligné avec celui de la carte principale. Utilisez les trous de vis pour vous guider. Appuyez fermement jusqu'au déclic.

MODE D'EMPLOI B4600-BANNER-PAPER OKI

Directives d'installation, interface série RS232-C

1. Déballez la carte d'interface série et retirez les matériaux d'emballage.
2. Éteignez l'imprimante. Retirez le cordon d'alimentation et le câble d'interface.

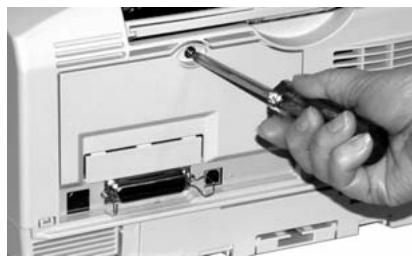

3. Retirez la vis du panneau d'accès.

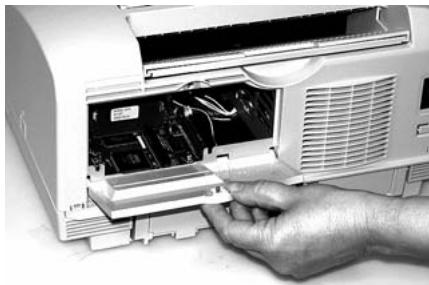

1. Retirez le panneau d'accès.

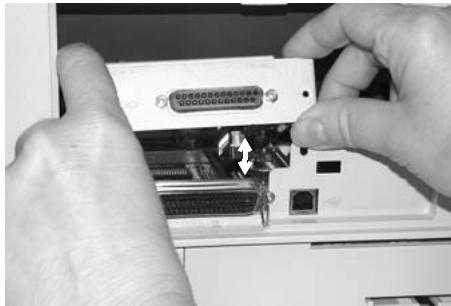

1. Installez la carte d'interface série :

Alignez le connecteur au bas de la carte avec le connecteur de la carte principale.

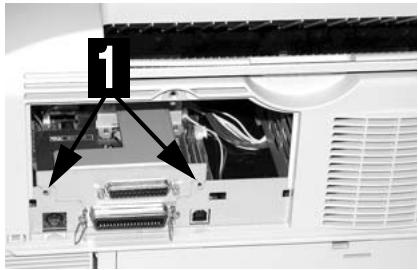

Note: Alignez les trous de vis (1) pour aider à positionner correctement la carte.

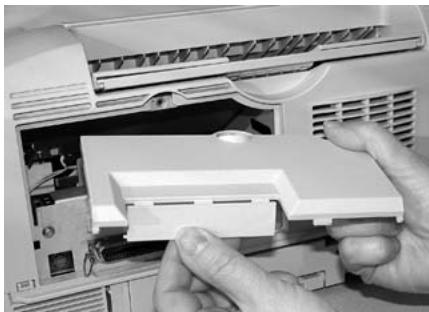

b. Appuyez vers le bas sur la carte jusqu'à ce que les connecteurs s'enclenchent et que la carte soit bien installée. 6. Insérez et serrez les vis (1). 7. Remettez en place le panneau d'accès : a. Retirez la languette.

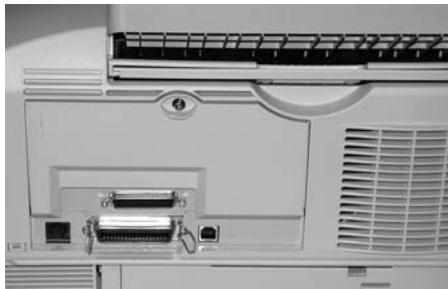

b. Alignez les pattes du bas du panneau avec les trous du cadre de l'imprimante. c. Remettez en place le panneau d'accès. d. Remettez en place la vis.

1. Vérifiez l'installation : Impression de la Menu Map

a. Appuyez sur le bouton Menu jusqu'à ce que INFO MENU s'affiche. b. Appuyez deux fois sur SELECT. La Menu Map s'imprime. c. Le menu RS232C MENU s'affiche dans la deuxième colonne. Dans la négative, vérifie que la carte est installée correctement.

Pour modifier les paramètres RS232-C :

Consultez le Guide de l'utilisateur sur le CD fourni avec l'imprimante pour des directives sur la sélection des paramètres de l'interface dans le menu Printer (Imprimante).
