MODE D'EMPLOI F-VXD50R PANASONIC
Технические характеристики / Прочие аксессуары
Технические характеристики
| Номер модели | F-VXD50R | |||||
| Питание | 220В~ 50Гц | |||||
| Режим эксплуатации | Очистка воздуха | Упапожение/очистка воздуха | ||||
| Настройки объема воздуха | Super | Med | Low | Super | Med | Low |
| Потребление электронерии (Вт)※1 | 70 | 16 | 12 | 73 | 18 | 14 |
| Упапняемый объем (мл/ч)※2 | — | — | — | 500 | 200 | 100 |
| Объем воздуха (м3/мин) | 5.1 | 2.0 | 1.0 | 4.6 | 1.6 | 0.9 |
| Мощность по площадь | На более 40 m^2 стандартной жилой комнаты | На более 23 m^2 стандартной жилой комнаты | ||||
| Вместимость бака | 2.7 L | |||||
| Длина шнура питания | 3.0 M | |||||
| Размеры изделия | 620(В)х 380(Ш) X 245(Т) MM | |||||
| Вес изделия | 9.3 K^г | |||||
※1 Очиститель потребляет приблизительно 3.4 Вт в выключенном состоянии.
※2 Увлажнющая способность может меняться в зависимости от температуры и влажности внутри помещения.
Прочие аксессуары (продаются отдельно)
Модель №: F-ZXCP50X
Модаль №: F-ZXCD50X
Модель №: F-ZXCE50X
Позвоните в сервисный центр
Все рабочие индкаторы. "Auto vol."/'Supper"/"M"/"L", мигают.
Главный блок вышел из строя.
Отключите изделие из розетки и обратитесь в сервисный центр.
Дату изготовления Вы можете узнать по номеру, который размещен на задней части устройства.
XX XX XX
Установленный производителем в порядке л. 2 ст. 5 федерального закона РФ "О защите прав потребителей" срок службы для данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствие с настоящей по эксплуатации и применимыми техническими стандартами.
Панасоник Корпорейшн
Панасоник Эколоджи Системс Гуангдонг Ко., Лтд.
Beb-coirt: http://panssonic.net
© Панасоник Эколодки Системс Гуангдонг Ко., Лтд.2009
Нпечатано в Китае
VXDSR8951ZC
XU209-0
Panasonic
Руководство пользователя
Воздухоочиститель с функцией увлажнения
Модель № F-VXD50R
Данные изделие предназначено исключительно для использования внутри помещений.

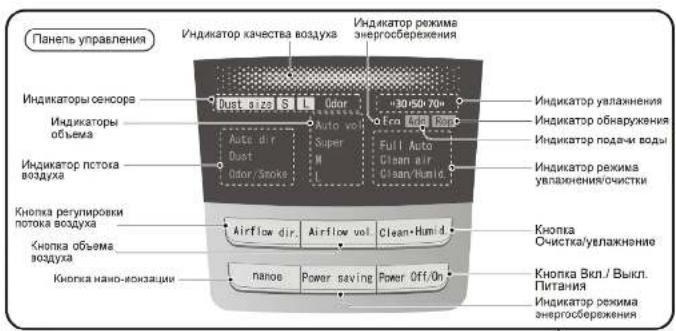

Название частей……3
Меры предосторожности……4
Требования эксплуатации……5
Перед использованием……6
Использование очистителя……8 воздуха
Обслуживание и уход……10
• Общая периодичность……10
замены фильтра
• Включение после……
длительного простоя
Часто задаваемые вопросы…12
Возможные неисиравности … 13
и способы их устранения
Дополнительная информация…14
ЗАМЕТКИ 15
Технические характеристики /
Прочие аксессуары……Посл. стр
ОБЛОЖКИ
Благодарим вас за покупку очистителя воздуха фирмы Panasonic
- Чтобы правильно использовать очиститель воздуха, внимательно изучите данное руководство пользователя. Просим вас особенно внимательно прочитать раздел "Меры предосторожности" (Стр. 4 и 5) до начала использования очистителя воздуха.
- Убедитесь, что в гарантийный талон внесена вся необходимая информация, включая дату продажи и наименование продавца. Храните гарантийный талон и руководство пользователя в надежном месте для использования в случае необходимости.
Полностью очищает воздух от частиц взвешенной пыли. Очиститель воздуха с напо-ионами является эксклюзивной разработкой корпорации Panasonic.
ЗАМЕТКИ
Сведения о нано-ионизация
Нано-ионы — частицы ионов сверхмальных размеров, полученные из влаги, содержащейся в воздухе, и выходящие из воздушного выхода для предотвращения возникновения плесени « и вирусов» в воздухе. Они проникают в структуру любых тканей, например, гардин, для предотвращения образования бактерий» и устранения неприятных запахов». При подаче папо-ионов из приборе раздается характерный шум. (Стр. 12)
361 Центр организаций: Japan Food Research Laboratories. Проведение теста. Определить количество разновидистой просении в тестрируемом помещения. Результаты теста. Полющение составляет более 95%
■2 Центр испытаний: Japan Food Research Laboratories. Проведение теста. Определять количество разнездности вирусов в тестируемом помещении методом СРЕ. Результаты теста. Поглощение составляет более 86%
※3 Центр испытаний: Japan Food Research Laboratories. Проведение теста. Определить количество разнокладностей бактерий, находящихся и тканки и тестраименом применениями. Единьтыя теста. Потрячные составляет более 50%
X4 Центр испытания: Центр эксполического контроля. Проведение теста. Определить виды запаске, задолжываемых в тяжих в стиструмися помещении. Ритукциях теста. Ин Johnsonность запаска снижений на 1 Activinine
Условия образования nano-ионов
«Достаны земельник работы
0 20
Temperatures (°C)
● Условия, при которых выработка
Нано-йоны не производится.
- 3 зимнее время года при низких температура и влажности:
- при влажности ниже 20%
Нано-ионы могут не вырабатывается
при влажности выше 85
Производство небольшого количества озона
Незначительное количество озона вырабатывается
при производстве кано-ионы, но его количество
намного меньшё природного озона, таким образом, он не нанесет никакого вреда человеческому организму
При наличии запаха озона нажмите «нопку «лапое»
для отключения функции нань-июнизации.
Функции датчика запаха/пыли
Датчик может определить загрязненность воздуха, после чего отрасить это на индикаторе чистоты. Прибор автоматически оптимиорует подачу воздушной струи и объем воздуха в режиме автоматического обнаружения, автоматического потока воздуха и автоматического объема воздуха.
● Датчик не предназначен для распознавания бактерий или вирусов.
● Функции датчика могут изменяться с условиями внутреннего воздушного потока, если рядом с прибором в комнате расположен обограватель.
Типлы и функции датчиков
Тип Пределы измерений Уветкинные пледены измерений
• запах от сигарет • Пер (пелчой пер)
ладана, животных или распостанямы и пар (водяной пар), масляный туман
• Изменение ветра и
запахов пищи • запахи от косметики • тампературы, вызванные открытием или
апкоголя, спреев и т.д. закрытием двери
• Пыль в помещении
Сенсор | ПЫЛЬ. ПЫЛЕВЫЕ КЛЕШИ И ПРОДУКТЫ ИХ • Масляный туман,
тыли жизнедеятельности, пределки и дивыны? капельки воды
Плесень и пыльца)
Типы воздушного потока
Загах/сигаретный дым
Запах и смог, находящиеся в воздухе, могут быть эффективно очищены (Боксвое всасывание и выдув вверх)
Пыльца
Пыльца и прочие частицы в помещении, собирающиеся у пола, могут быть эффективно очищены.
(Боковое и Нижнее всасывание и выдув вперед)
● Передняя заслонка открывается, если режим объема воздуха установлен на отметку "Super".
Функции комбинированный фильтр
Фильтр работает в сочетании с экстрактом зеленого чая, антибактериальными ферментами и антиаллергенными, антивирусными и антибактериальными веществами, содержащимися для удаления аллергенов (пыльцы, пылевых клешей и их продуктов выделения), вирусов и плесени.
● Экстракт зеленого чая: устраняет вирусы
Центр испытаний: Научно-исследовательский центр изучения экологии KITASATO
Проведение теста. Определить интенсивность удаления вирусов методом Plaque
Результаты теста. Погрощение составляет более 99%
● Антибактериальные ферменты: устраняют воздействие бактерий
Центр испытаний: Японская лаборатория изучения пишевых продуктов
Проведение теста. Определить путем обработки агаровой пластинки, используя стандартную агаровую среду
Результаты теста. Поглощение составляет более 99%
- Антиалпергенные, антивирусные и антибактериальные вещества Сникает воздействие аллергенов (пыльцы, домашних пылевых клещей и их продуктов жизнедеятельности)
Центр испытаки Озака муниципальным техническим исследовательский институт
Проведение теста. Устраняет эллергены от домашних пылевых клещей путем проведения иммунологического анализа ферментов
Результаты теста. Поглощение подтверждается
- Комбинированный фильтр выделяет редкий и безопасный запах экстракта зеленого чая, антибактериальных ферментов, а также другие антиалларгенные, антивирусные и антибактериальные вещества.
Автораспределение (автоматический поток)
Поток воздуха может использоваться для эффективного
сбора пыпи в зависимости от загрязненности воздуха
- Заспонка двигается при светящемся индикаторе
Индикатор детчика
| Запах | Пыль в помещении | |
| Незначительное | Значительное | |
| — | — | |
| Все пампы светятся | — | |
| Горит | ||
| — | — | Горит |
| Горит | Горит | — |
| Горит | Горит | Горит |
※ 5. Верхняя заслонка закрывается при
незначительном количестве обнаруженной
датчиком в комнате пыли
Меры предосторожности
Соблюдайте эти меры предосторожности при любых обстсятельствах
Эти меры предосторожности предусмотрены дня вашей безопасности. Внимательно прочитайте и в точности выполняйте указанные меры предосторожности, чтобы избежать теласных повреждений и порчи самого изделия или другого имущества
Приведенные ниже условные обозначения указывают на различные степени опасности и тепесных повреждений или ущерба, которые могут возникуть ири невыполнении указанных мер предосторожности.
ОСТОРОЖНО
Указывает на возможность
серьезных, даже
смерительных травки
ВНИМАНИЕ
Указывает на риск трави или
ущероя имуществу при
неправиль прибором
В данном руководстве пользователя используется ряд других условных обозначений указывающих на дополнительную информацию для определенных продуктов. (Эти символы приведены ниже в качестве примеров.)
Этот символ указывает на действие,
которов не должно выполняться.
Этот символ указывает на действие, которое должно выполняться.
ОСТОРОЖНО
Чтобы предотератить такие несчастные случаи, как пожар или поражение электрическим током.
При переноске или размещении изделия на хранение не допускается тянуть его за шнур питания. (Это может привести к короткму замыжанию или повреждению проводов внутри шнура питания, пожару или электронику.)
Не прикасайтесь к вике мокрыми руками.
Старайтесь предохранять шнур питания и випку от повреждений. • Шнур питания не допускается повреждать, модифицировать, чрезмерно стобеть, тянуть, scrучивать или сворачивать в пучок. Также не допускается ставить техячные Moldины на шнур или захимать его (Использование очистателя с поврежденным шнуром питания может привести к электрошоку или локару.) • Для ремонта шнура и вилки обращайтесь в сервисный центр.
Не используйте перегруженную розетку к которой подключены другие приборы. Счиститель воздуха допускается подключать только к сети 220 В переменного тока. (Если к розетке подключены другие приборы, из-за за перегрева может возникнуть пожар.)
Перед чисткой изделия обязательно отключайте его из розетки. Если вилла встаалена в розатку неплотно, это может привести к электрошоку или пожару из-за перегрева розетки • На допускается использовать поврежденную вилку или незакрепленные розетки.
Внимание
Если возникнет любое из перечисленных ниже условий, выключите изделие и обратитесь к диперу или в сервисный центр.
- Если какой-либо переключатель не работает.
- Если сработал автоматический выключатель или плавкия предохранитель.
- Если шир гитания или вилка слишком сильно нагреваются.
- Если проявляются запах гари, необычные звуки или вибрация.
- Если наблюдаются любые другие аномалии или
непсправности.
Регулярно очищайте вилку. Если на вилке накопится пыль, впитавшаяся влага может привести к повреждению изоляции и впоследствии к пожару. • Извлеките вилку из розетки и протрите ее сухой салфеткой.
- Если очиститель не используется в течение длительного времени, отключайте его из розетки.
Вставляйте вилку в розетку до конца. (Изделие может несжиданно начать работать и ударить током.)
Устанавливайте прибор в недоступном для детей месте. (В противном случае возможно поражение электрическим током, оког или какив-либо другие
Не производите очистку прибора с помощью средств, содержащих кислоту или хлор. (Такие средства могут выделять вредный газ.)
Не вставляйте инородные предметы в отверстия входа и выхода воздуха. (Контакт с внутренними деталями прибора может привести к поражению электрическим током или травме.)
Не допускается разбирать или модифицировать изделию. (Разборка или модификация изделия может привести к неисправностями или пожару.) Для осмотра изделия обращайтесь в сервисный центр.
Оберегайте изделие от намокания (Может возникнуть короткое замыкание или электрошок.)
Если поврежден шнур питания, для его безопасной замены необходимо обратиться к изготовителю, в сервисный центр или к другим компетентным специалистам.
Данные изделие не предназначено для использования людьми (включая детей) с ограниченными физicoсым, сенсорными и унистенными способностями или с недостаточными опытов и знаниями, за исключением служев, когда такие люди находятся под наблюдением или получили инструкции по использованию изделия лицом, отвечающим zum безопасность таких людей. Дета должны находиться под наблюдением, чтобы не допустить игр с изделием.
Возможные неисиравности и способы их устранения
При возникновении проблемы, изучите ее, обратившись сначала к таблице ниже. Если устранить проблему невозможно, отключите прибор от электросети и обратитесь к авторизированному сервисному дилеру.
Проблма!?
В месте выхода воздуха может наблюдаться свечение.
Малый объем воздуха.
От прибора исходит неприятный запах
Уровень воды в баке остается неизменным.
Отсутствует увлажнение при включенном индикаторе работы.
Влажность не повышается.
Мигает: прекращение подачи воды в режиме увлажнение и очистки воздуха
Вода в баке присутствует, но лампочка подачи воды мигает.
Загрязнение воздуха не устраняется
В поддоне конденсируется влага
Момент проверки/Решение
- Это допустимо при возникновании электрического разряда для выработки нано-ионов.
● Набор увлажняющих фильтров установлен, и Комбинированный фильтр для очистки воды загрязнен? (Стр.10-11) → Выполните их очистку. Если признаки остаются, замните старые фильтры на новые.
Загрязнился ли основной прибор, передняя панель или фильтр? —Выполните его очистку. Если признаки остаются, замните старый фильтр на новый. (Прибор не удаляет вредный угарный газ, источником которого являются сигареты) (Стр. 10 и 11)
- Загрязнился ли поддон? - Заменяется ли вода каждый день?
● Загрязнился ли набор увлажняющих фильтров?
Светится на индикатор влажности «70» → При работе прибора в полностью автоматическом режиме «Full Autoх» и режиме автоматического объема воздуха «Auto Air Volume». Упажнение останавливается, когда на индикаторе влажности отображается «70».
Установлен ли поддон на место?
- Правильно ли установлен увлажняющий фильтр? (Стр. 11) → Если увлажняющий фильтр установлен наоборот или не на место, может возникать ненормальный шум, и функция увлажнения будет недоступна.
- Может быть размер комнаты слишком велик для прибора? (Задняя сторона)
- Комната проветривается или застепена паркетом? → Если комната проветривается или застепена паркетом, влажность может не повышаться, в зависимости от материала пола и стен.
В баке есть вода? (Стр. 7)
- Светится или мигает индикатор подачи воды (работа прибора прекращается) - Светится : прекращение подачи воды в режиме «Full Auto» (работает очистка воздуха) → Для продолжительного упажнения добавьте воды в баз (Стр. 7) и дважды нажмите Power Off/On (включения/выключения), после чего прибор воздобновит работу.
● Установлен ли поддон на место?
● Основной прибор наклонен? — Сн должен быть размещен на надежном и ровном столе или на попу.
● Основной прибор упал?
→① Отседините кабель питания. ② Установите основной прибор. (Удалите перелившуюся воду.) ③ Не используйте его полдня и оставьте его как есть. (Полностью высушите его, чтобы удалить воду изнутри.)
④ Вставьте кабель питания и включите прибор снова.
● Основной прибор наклонен или упап? →Выньте кабель питания и вставьте его снова
- Загрязнился Комбинированный фильтр для псдачи воды. →Выполните его очистку. Если признаки остаются, замените старый фильтр на новый.
- Конденсация влаги в поддена — это нормальное явление при прекращении работы прибора и низкой температуре в комнате.
В любом из следующих случаев немедленно обратитесь к дилеру.
Светится индикатор про все индикаторы объема воздуха мигают.
● Прибор неисправен. → Отключите прибор от сети и свяжитесь с дипером для устранения неисправностей.
Часто задаваемые вопросы
Выходит ли прохладный воздух?
Влага увлажняющего фильтра
поглощает тепло, поэтому
выходящий воздух имеет более
низкую температуру по сравнению
с температурой в помещении.
Выходит ли теплый воздух во время увлажнения?
Процесса випения не происходит. осуществляется контакт с воздухом увлажняющего фильтра, содержащего влагу. По этой причине теплый воздух не выходит.
Является ли увлажняющая способность низкой?
В дождливую или холодную погоду высушивание одежды займет больше времени. Аналогичным образом, увлажняющая способность может меняться в зависимости от температуры и влажности внутри помещения. В теплую сухую погоду увлажняющая способность увеличится.
Будет ли образовываться конденсат на окнах и стенах?
Даже при надлежащей влажности возможно псявление конденсата на окнах и стенах, потому что их температура ниже.
Индикатор увлажнения ...
Если все время горит индикатор «70»
- Возможно, было проведено неправильное измерение влажности в зависимости от места эксплуатации
→Перемещение в другое место. (Стр. 5)
Cobet
- Настройте индикатор влажности напротив необходимого значения.
● Указанная температура иногда может отличаться от показаний бытового термометра.
● Влажность изменяется вместе с температурой. ● Влажность иногда изменяется вместе при вентиляции воздуха.
Изменяется ли увлажняющий фильтр в цвете?
Иногда цвет фильтра меняется из-за качества воды, но это не оказывает влияния на его работу.
Издает ли прибор какие-либо звуки?
Индикатор качества воздуха ...
Индикатор продолжает мигать красным после работы прибора в течение нексторого периода времени. ● Загрязнился ли микродатчик пыли? (Стр. 10) ● Индикатор может оставаться козяным и мигать если из распыпителя прибора продолжает выделяться пар.
Индикатор качества воздуха
Auto dir
Индикатор продолжает мигать синим после работы прибора в течение некоторого периода времени.
- Распогожен ли прибор в области с трудно очищаемым воздухом или же габариты комнаты превышают возможности прибора? (Стр. 5 и задняя крышка)
Загрязнился датчик загрязнений. (Стр. 10)
■ Дискомфорт, вызванный горением лампочки (например, во время отдыха и т. д.)
Индикатор качества воздуха можно отключить
Одновременно нажмите и удерживайте кнопки Airline и Plant-plant а течение примерно 3 секунд (Итобы включить индикатор, еще раз нажмите эти кнопки.)
Индикаторы датчика наличия пыли/запаха постоянно выключены или горят?
Чувствительность датчика может быть изменена по желанию.
При первом использовании прибора или при его повторном включении автоматически устанавливается уровень скорости «Средняя».
① После остановки прибора одновременно нажмите и удерживайте кнопки ветяжим и пятих некоторое время. (Включается индикатор объема воздуха.)
② Отпустите кнопки после того, как чувствительность будет настроена должным образом.
Supreg: при высокой влажности.
M: при средней влажности.
L: при низкой влажности.

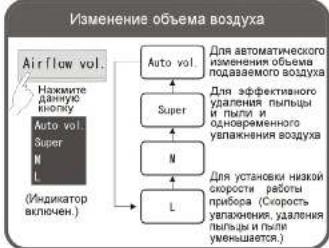

(Индикатор объема воздуха)
ВНИМАНИЕ
Требования эксплуатации
Не размещайте прибор в следующих местах. Где безопасность устройства не гарантируется (В противном случае существует опасность падения прибора, что может привести к ложару, поражению электрическим током в результате переливания воды через край.)
В местах с высокой температурой или влажностью, а также в местах, где присутствует вода, например в ванной
(Может произойти утечка тока, что приведет к похалу или поражению электрическим таком.)
● Места с повышенным содержанием масляных или жирных частии
(В противном случае возможно получение травмы в результате трещин.)
● Места, где может произойти утечка масла или
В противном случае возможен пожар или засынление в recurrentите возралива прибора)
● Места, где поток воздуха будет направлен на животных и растения
(Может привести к тяжелым последствиям.) Оберегайте изделие от попадания внутрь летучих веществ или горящих предметов, например,
сигарет или благоедини.
(может привести к пожару,) На допускается нистить изделие
спиртоссодержащими и другими растворителями и распышить на изделие аэрозоли против насекомых. (На изделии могут появиться трещины, что может апосладствии привести к телесным повреждениям или вызвать короткое замыкание, электрошок или пожар.)
Не допускается использовать изделие в помещениях, в которых осуществляется фумигация средствами от насекомых.
(Внутри изделия может образоваться налет химических веществ, которые будут впоследствии выходить из воздуховыпускного отверстия и создавать угрозу для здоровья людей.)
- Перед включением изделия после применения средств от насекомых необходимо тщательно probesетрить помещение.
Не следует использовать прибор в перевернутом положении.
Это может повлечь вытекание воды из трибора, привести к пожару или поражению электрическим током)
При перемещении прибора
- Остановите работу прибора, изалеките бак и слейте воду из поддона. (В противном случае вода может пролиться и намочить мебель).
● Держите прибор за ручки на левой и правой
(Если во время перемещения прибора держать его за воздухозаборник или панель управления, прибор может упасть и канести травму.)
При отключнии изделия от сети необходимо держаться за видку, а не за шнур.
(В прстивном случае возможен пожар или
поражение электрическим током в результате коротского замыкания или разрыва провода.)
Если в помещении изделие используется вместе
проветривать
- Может произойти отравление оксидом уплерода. Данное изделие не предназначено для удаления оксида уплерода
В баке всегда должна находиться вода, а внутренние части прибора должны быть чистыми ● В бак необходимо каждый день наливать свежую проточную воду.
● Регулярно производите обслуживание внутренней части прибора. (В противном случае грязь и ржавчина могут стать причиной размножения грибков и бактерий, выделяющих вредные вещества и неприятный запах.) При надомогании необходимо обратиться к врачу, чтобы проверить физическое состояние.
Недопустимо размещение прибора
в следующих местах
Вълизи стен и окон (В противном случае индикатор влажности не будет функционировать должным образом)
В местах, где прибор подвергнется прямому попаданию солнечных лучей, воздействии высокой температуры или непосредственному потоку воздухе из кондиционора. (Это может привести к деформации, потере цвета, неполадкам и ухудшению качества работы прибора).
В местах, где занавески или другие предметы могут загородить входную и выходную воздушные решетки.
(Это может негативно повлиять на поток воздуха.)
Не следует использовать прибор долгое
время на одном и том же месте.
расположения прибора.
(В противном случае на полу или стене рядом
с привором мог
Использование прибора для устранения
пыльцы и пыли
Пыльца и пыль сбъчно оседают на поп, поэтому рекомендуется размещать прибор на допу.
■
■ Следует избегать проливания воды на пол при извлечении бака.
■ Вылейте воду из бака и поддона, прежде чем
она замерзнет
(Работа прибора при замерашей воде может вызвать неполадки.)
Подготовка к использованию
Перед включением
Установите фильтры
Отметьте на наклейке дату первого включения.
Ксмбинированный фильтр
Сменный комбинированный фильтр
Модель № F-ZXCP50X
дата最初о использования.
Дезодорирующий фильтр
Сменный двазодорирующий фильтр Месят № 5 ЗУСРБОХ
Исцель No 1 «ЕАСВЗОХ Дата первого использования
Уелажняющий фильтр
Замена увлажняющий фильтра
Модель No F-2XCE50X Дата первого использования:
Общите периоденность измены учитняювано фунтора Пониново сол в 1/5 сек /рн.
эксплуатации в течение 8 часов каждый день).
Примечание
См. «Недопустимо размещение прибора в следующих местах» (Стр. 5).

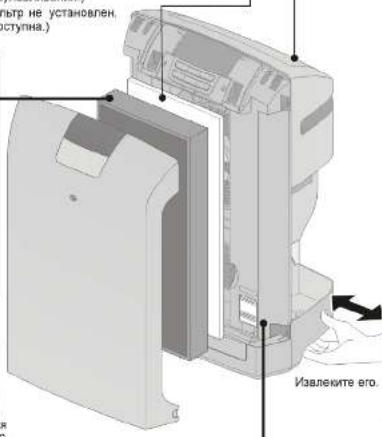

Снимите переднюю панель и пластикового пакета
① Снимите переднюю панель.
(1) Поверните две ручки по
направпению стрелок.
(2) Снимите переднюю панель.
Ручки (левая и правая)
② Снимите фильтры (два)
Потяните его на
своя двуми руками
Дезодорирующий
Комбинированный фильтр
фильтр (филы покрыт черной сеткой.)
③ Снимите пластиковый пакет дезодорирующего фильтра
※ Не снимайте черную сетку с дезодорирующего фильтра.
Установите фильтры (два) и переднюю панель.
① Установите дезодорирующий фильтр. (Разделение между внутренней и наружной, верхней и нижней частями отсутствует)
② Установите комбинированный фильтр.
Возьмите фильтр, развернув его 「ПЕРЕДНЯЯ СТОРОНА.」 сторонсий к себе, и совместите его с выступами основного прибора.
③ Установите переднюю панель
Набор увлажняющих фильтров
● Произведите чистку увлажняющего фильтра с помощью умеренно теплой воды.
● Промойте корпус и нажимную пластину фильтра водой
Снятие
Сначала снимите нажимную пластину фильтра, а затем сам уванняющий фильтр с
Соединительная часть (На внутренней части допжна Насадка корпуса фильтра
● Увлажняющий фильтр
- Не производите чистку данного фильтр а с помощью щетки для
- Не используйте приборы для сушки, чтобы высушить фильтр. (Он может уманышиться в размерах.)
Стойкие загрязнения
- Если накипь спожно удалить, поместите изделие в воду, содержащую нейтральный детергент, предназначенный для использования на кухне, на 30 минут, а затем
• Убедитесь, что используемый детергенг является нейтральным.
Использование щелочного или другого аналогичного детергента может привести к деформации и петере потребительских свойства.
Меры предосторожности при
Нажав на фильтр, установите его в корпуса с
срединительной стороны
● Недопустимо наличие зазора между насадкой корпуса фильтра и корпусом фильтра а также блокировка дугсобразных частей с обоих конкур.
(В противном случае возможно уменьшение увлажняющей способности фильтра.)
Бак
Мыть водой
Стойкие загрязнения см. раздел «Использование особы» → Удалите грязь с помощью мягной тканн, смоченной в теплой воде или в воде, содержащей нейтральный детергент для использования на кухие.
Поддон
Мыть водой
Чистка труднодоступных
участков выполняется с помощью ватного валика или зубной щетки.
● Не удаляйте поплавок (полистериновая пена)
Стойкие загрязнения
→ Удалите гризь с помощью мягкой ткани, смоченной в теплой воде или в воде, содержащей нейтральный детергент для использования на кухне.
Снятие
Сначала удалите бак (Стр. 7), а затем — паддон.
Поплавок
※3 Очищающее действие может зависеть от качества воды. При появлении запахов или медленном убывании воды в баке необходимо снова провести очистку, даже если еще не прошел месяц после обслуживания.
Уход и обслуживание
■ Перед чисткой изделия обязательно отключайте его из розетки.
● Не следует использовать очищающие средства, изображенные справа
● При использовании химически средств для чистки прибора внимательно ознакомьтесь о
- Не используйте прибор если комбинированный фильтр не установлен. (Б противном случае при попадании пыли в прибор может произойти поломка прибора из-за неисправности функции выпеулавливания.)
- Не используйте прибор, если дезодорирующий фильтр не установлен. (Е противном случае функция дезодорирования недоступна.)
Комбинированный фильтр
Удаляйте пыль, скопившуюся на черной части с помощью пылесоса.
Щетка-насадка для очистки от лыпи или вовсывающая насадка для щелей.
(Используется для предствращения распространения агрязнения)
Черная часть (Чувствитель) Сильно не надавливать.)
● Черная (белая) часть не обслуживается
● Не мойте фильтр водой.
■ Сбщая периодичность замены фильтра (дополнительных аксессуаров: задняя сторона)
| Клебарственный фильтр | Песиодичность замены:Один раз в 10 лет |
| Деладорирующий фильтр | Один раз в 7 лет |
| Уладненяющий фильтр | Один раз в 10 лет (Оснедано на В-ми часовом использованием каждый день) |
※1 Периодичность замены фильтра может изменяться в зависимости от условий эксплуатации (например, от количества курящих в семье) Просто производита замену тогда, когда ухудшается качество работы.
※2 Срок службы фильтра может изменяться в зависимости от качества воды. Производите его замену в следующих случаях:
• После обслуживания запахи не устраняются;
• Объем воды в баке не меняется, или фильтр существенно поврежден.
- После замены внесите первую дату эксплуатации на наклейку и приклейте ее на заднюю часть основного прибора.
Удалите использованный фильтр в соответствии с правилами утилизации легко воспламеняющихся отходов.
Не выбрасывайте корпус фильтра и нажимную пластину фильтра при замене увлажняющего фильтра
Включение после длительного простоя
(1) Отсоедините кабель питания. (Прибор продолжает потреблять энергию даже в состоянии покоя.)
② Вылейте воду из бака и поддона и тщательно их по-нистите.
③ Псляностью высушите внутреннюю поверхность. (Это поможет избежать появления плесени, которая может привести к поломке.)
- Полностью высушите набор увлажняющих фильтров (Это необходимо, что избежать появления пресени)
④ Заверните прибор с пластиковым пакетом и поместите его в сухое место в вертикальном положении.
(Не кладите прибор горизонтально и не переворачивай его. Это может привести к поломке прибора.)
● Вытирайте пыль с помощью сухой мягкой ткани.
● Дезодорирующий фильтр не обслуживается.
Сенсор пыли
Почистите ее с помощью сухой ватного валика
① Снимите крышку с датчика пыли
⑦ Удалите загрязнения линзы с помощью сухой ватного валика.
● Регулярно проводите чистку линзы. (Наличие влаги или табачной смолы на поверхности линзы датчика приводит к неправильной работе прибора.).
Добавление воды в бак
Подключения к источнику питания
Извлеките бак, добавьте в него воды, а затем установите обратно в блок.
(Нет необходимости в данной процедуре, если прибор работает в режиме очистки воздуха.)
① Нахмите ручку и извлеките бак. ② Снимите крышку бака. ③ После добавление воды установите крышку и
Используйте только проточную (питьевую) воду!
(Бактерии не размножаются в проточной воде, так как она содержит хлор.)
- Не следует использовать следующие типы воды:
- Вода, темпаратура которой выше 40° C или
вода, содержащая химические соединения,
дезодорирующие или дезинфицирующие
средства (которые могут вызвать
деформацию и выполядки привозра) - вода из водосмистипаня, започная ионизированная вода, минеральная вода и родниковая вода.
(В такой воде могут понвится бактерки и грибки).
5 Вставьте вилку в розетку (Руки и випка не должны быть
● Подключение прибора к сети питания необходимо выполнять в проверенной комнате (при стутствии пыли и дыма). (Специальный датчик измеряет текущий уровень чистоты воздуха и принимает его в качестве исходной точки.)
- После нажатия кнопки 📂 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎
- Необходимо крепко держеть бак, чтобы избежать его опрокидывание.
Примечание
- Если доступна только родниковая (питьевая) вода, очистку поддона и набора увлажняющих фильтров необходимо производить горвздо наща.
Бак После добавления воды переверните бак и поместите его в прибор.
● Окопо 5,4 часов.
(При условии работы турбины или если температура в помещении составляет 20° C, а влажность — 30%)
Использование очистителя воздуха
Экран качества воздуха
Индикатор качества воздуха
(Синий): Чистый
(Маленький/красный):
Загрязненный
(Большой/красный):
Сильно загрязненный
Экран типа загрязнения воздуха
Индикатор датчика (Стр. 14)
- Dust size S
- Dust size L
- Odor
- Возможно регулирование чувствительности детчика (Стр. 12)
- Дисплей состояния влажности
- 30° (красный): Нижная влажность
- 50° (зеленый): Средняя влажность
- 70° (красный): Высокая влажность
Индикатор погаснет, если добавлена вода
- Для продолжительного увлажнения добавьте воды в бак (Стр. 7) и дважды нахмите кнопку "Power Off/On" (Работа прибора будет возобновлена.)
- Если в режиме полного обнаружения "Full Auto" начинает светиться индикатор подачи воды, это означает, что прибор начинает очистку воздуха
При работе индикатора обнаружения (Стр. 13)
1 Включите прибор. Power Off/On
2 Выберите режим работы. Clean·Humid.
Power Off/On
m = 311
(1) 本说明仅供参考。
Руборите по
Выберите ре
- 本次股东大会的召集和召开程序
Clean-Humid.
ocean
(1)
Используйте
переключения
(1) 本说明仅供参考。
(1)
При настройке
автоматически
ВЛАЖНОСТИ
● Прибор авто
струи воздух
учстом качес
● Когда вода и
переключает
(1) 2023年1月1日
-
(No text)
□ 本说明仅供参考。
При одновреме
воздуха
Возможно ру
потока воздух
(см. рис. спр
В данном раз
прибора без
- 2017年1月1日
[NO TEXT]
(No text)
- THATTER
При очистке во
● Возможно у
воздушной
вручную. (См
(1)
Остановите
Остановите
2、本次发行股份购买资产的定价基准日为2017年6月30日。
Power Off/On
FISH
m = 311
(1)本次发行前公司股本结构
Верхняя заслон
m = 311
m = 311
m = 311
m = 311
1
1
1
1 Ⅲ
1 Ⅲ
√
m = 311
m = 311
m = 311
● Данная функция доступна только в режиме увлажнения и очистки, а также в режиме очистки воздуха.
- Технические характеристики / Прочие аксессуары
- Позвоните в сервисный центр
- XX XX XX
- Panasonic
- Руководство пользователя
- ЗАМЕТКИ
- Дополнтельная информация
- Сведения о нано-ионизация
- Условия образования nano-ионов
- Функции датчика запаха/пыли
- Типы воздушного потока
- Функции комбинированный фильтр
- Меры предосторожности
- ОСТОРОЖНО
- Внимание
- Возможные неисиравности и способы их устранения
- Проблма!?
- Момент проверки/Решение
- Часто задаваемые вопросы
- Индикатор увлажнения ...
- Индикатор качества воздуха ...
- Индикаторы датчика наличия пыли/запаха постоянно выключены или горят?
- Требования эксплуатации
- Подготовка к использованию
- Перед включением
- Установите фильтры
- Примечание
- Набор увлажняющих фильтров
- Бак
- Мыть водой
- Поддон
- Уход и обслуживание
- Комбинированный фильтр
- Включение после длительного простоя
- Сенсор пыли
- Добавление воды в бак
Marque : PANASONIC
Modèle : F-VXD50R
Catégorie : Purificateur d'air
