Type de processeur supporté	Intel Pentium 4 LGA775 / mPGA478, AMD AM2 (940) / K8 (939/754)
Format du socket	LGA775, mPGA478, AM2, K8
Type d'appareil	Ordinateur de bureau
Guide d'installation	Inclus
Compatibilité mémoire	Non précisé
Nombre de slots mémoire	Non précisé
Type de mémoire	Non précisé
Chipset	Non précisé
Connecteurs d'extension	Non précisé
Ports USB	Non précisé
Alimentation requise	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Système de refroidissement	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - G-POWER GIGABYTE

Que faire si le GIGABYTE G-POWER ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée. Assurez-vous que le câble d'alimentation est en bon état et testé sur une autre prise. Si le problème persiste, contactez le support technique.

Comment résoudre un problème de surchauffe avec le GIGABYTE G-POWER ?

Assurez-vous que les ventilateurs fonctionnent correctement et qu'il n'y a pas de poussière obstruant les entrées d'air. Placez l'appareil dans un endroit bien ventilé et évitez de l'utiliser sur des surfaces molles.

Le GIGABYTE G-POWER ne reconnaît pas mon périphérique USB, que faire ?

Essayez de brancher le périphérique sur un autre port USB. Si cela ne fonctionne pas, testez le périphérique sur un autre ordinateur pour vérifier s'il fonctionne. Mettez à jour les pilotes USB si nécessaire.

Pourquoi le son du GIGABYTE G-POWER est-il faible ?

Vérifiez le volume du système et celui de l'application en cours d'utilisation. Assurez-vous que les haut-parleurs ou les écouteurs sont correctement connectés et fonctionnent sur un autre appareil.

Comment mettre à jour le firmware du GIGABYTE G-POWER ?

Visitez le site officiel de GIGABYTE pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le guide de mise à jour pour installer le nouveau firmware.

Que faire si le GIGABYTE G-POWER affiche un écran bleu ?

Cela peut être dû à un problème matériel ou logiciel. Redémarrez l'appareil en mode sans échec pour diagnostiquer le problème. Si l'écran bleu persiste, vérifiez les pilotes et envisagez de restaurer le système à un point antérieur.

MODE D'EMPLOI G-POWER GIGABYTE

Guide d'installation

GH-PDU21-MF

Table des matieres

3

Instructions d'installation pour la boite de contrôle du ventilateur et le cable d'alimentation 3

Specifications 4

Charactéristiques 4

Précautions 5

Article sous garantie 5

Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur. 6

Installation de I'alimentation et du contrôleur PCI de vitesse du ventilateur 6

Instructions d'installation pour le P4 LGA 775RM et le radiateur.

Instructions d installation pour I'etrier Intel Pentium 4 mPGA478

Instructions d'installation pour l'étier AMD AM2 (940) / K8 (939 / 754) 8

Liste de contrôle

(1) Radiateur GH-PDU21-MF
(2) LGA775 RM
(3) Etrier P4
(4) Etrier AM2 / K8

(5) Pâte pour dissipateur thermique
(6) Vis
(7) Boite de contrôle du ventilateur
(8) Contrôle de vitesse et console 3,5°

(9) Câble d'alimentation
(10) Languette PCI
(11) Manuel de l'utilisateur GH-PDU21-MF
(12) Bande adhesive double face (Remarque 1)

La bande adhesive double face sert à fixer la boîte de contrôle du ventilateur sur le boîtier.

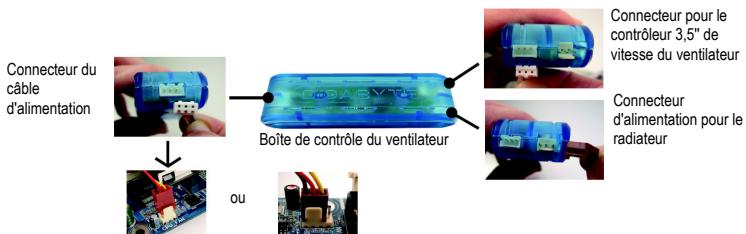

Instructions d'installation pour la boite de contrôle du ventilateur et le cable d'alimentation

Connectez l'autre extrémité du cable d'alimentation au connecteur à 3 broches du ventilateur de processeur sur la carte mère.

Connectez l'autre extremité du cable d'alimentation au connecteur à 4 broches du ventilateur de processeur sur la carte mère. (LG775)

Specifications

Dimension du radiateur: 110 × 110 × 109mm
- Nombre de caloducs : 4
Vitesse du ventilateur: 1.700 3.200 tr/min
Tension nominale:12V
- Bruit:21,3~40,1 dBA
Type de roulement: Roulement à billes
- Matériau de la base: Cuivre avec revêtement de nickel

• Matériau des ailettes : Ailettes en aluminium
  Courant nominal: 0,1 0,5A
• Débit d'air: 36,2 ~ 68,5 CFM
  Durée de vie: 50.000 h
• Poids total: 430g
  Application: Intel® Pentium® 4 LGA775 840 / 670 / 570 (3,8GHz) Intel® Pentium® 4 478 3,4GHz AMD AM2 (940) / Athlon™ FX55 / AMD Athlon™ XP 4000+

\section*{Charactéristiques}

• Conception d'étrier unique et brevêtée pour les plates-formes Intel® Pentium®4 LGA775 / mPGA 478 / AMD AM2 (940) / K8 (939/ 754)
• Conception à 4 caloducs
• Panneau de contrôle de réglage de la vitesse du ventilateur
• Ventilateur à début d'air élevé avec tension variable (1.700~3.200 tr/min)
• Conception unique et artistique du cadre de ventilateur soutenu par 4 piliers
  LED bleues brillantes
• Radiateur de conception omnidirectionnelle
• Module de contrôle linéaire de la vitesse du ventilateur, adapté au panneau avant 3,5" et à une languette PCI arrêté
  Installation facile avec étrier - Pas besoin d'outils

Les niveaux de vitesse du ventilateur du radiateur sont pour refreference uniquement. Utilisez les valeurs fournies par le BIOS de la carte mè pour vérifier la vitesse réelle du ventilateur

Chaque connecteur de la boite de contrôle du ventilateur est conq pour évier les erreurs de branchement. Lisez le manuel de l'utiliser avant de l'utiliser.

Avant l'utilisation, retirez la couche protectrice en bas du radiateur.

Vérifiez que l'ordinateur est étéint et débranché avant l'installation.

Article sous garantie

Méthode d'utilisation incorrecte ou utilisation du produit autre que celle prévue

Utilisation en fonctionnement au-delà des normes recommendées (par ex. overclocking)

Impossibilité dinstaller le produit résultat d'une incompatibilité avec la carte mère utilisé

Endommagement du produit causé par des composants d'autres produits

Toute modification du produit original

Défauts du produit causant des dégats ou endommageant d'autres produits

Dégats causés par des catastrophes naturelles (par ex. tremblement de terre, feu, inondation)

Produits dont l'autocollant de garantie a ete retire, dechir ou est illisible

Le poids du radiateur dépassant la normale, retirez le radiateur de l'ordinateur avant de le

transporter pour éviter d'abîmer le radiateur et éviter des problèmes pendant l'installation.

Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur

Figure 1

Fixelez the contrôleur 3,5^ de vitesse du ventilateur avec les vis fourniques (Figure 1-1).

Figure 2

Connectez le connecteur du cable du contrôle 3,5° de vitesse du ventilateur à la bolte de contrôle du ventilateur (Figure 2-1).

Figure 3

Connectez le connecteur du cable d'alimentation du radiateur à la boite de contrôle du ventilateur (Figure 3-1).

Figure 4

Vérifiez qu'une extrémité du cable d'alimentation fourni avec le radiateur GH-PDU21-MF est connectée à la boîte de contrôle du ventilateur (Figure 4-1). Connectez l'autre extrémité au connecteur du ventilateur du processeur sur la carte mère. L'installation est maintainant terminée. (Figure 4-2).

Installation de l'alimentation et du contrôleur PCI de vitesse du ventilateur

Figure 1

Démonze le bouton tournant, le boulon et le contrôleur de vitesses du support 3,5" et remontez ces pièces sur la languette PCI dans l'ordre.

Figure 2

Placez la languette PCI avec le contrôleur de vitesse du ventilateur dans l'emplacement PCI besoin. Utilisez une vis pour fixer la languette PCI en place.

Figure 3

Répérez les étapes de la section "Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur (Figure 2-1~Figure 4-2).

L'installation est maintainant terminée.

Instructions d-installation pour le P4 LGA 775RM et le radiateur

Pour installer le GH-PDU21-MF sur la carte mère LGA775, elle doit avoir les attaches LGA775 RM et P4.

Ajoutez une quantité suffisante de pâté de dissipation thermique sur la surface du processeur.

Figure 1

Posez le LGA775RM sur la carte mère LGA775 de sorte que le côte A soit parallelle au bras et le côte B au vilebrevin.

Figure 2

Sous la carte mère, utilisez les 4 vis et les 4 rondelles en plastique ensemble pour fixer le LGA775RM.

Figure 3

Poussé doucement le radiateur pour le verrouiller en place (Figure 3-1). Régérez les étapes de la section "Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur (Figure 2-1~Figure 4-2)". L'installation est maintainant terminée.

Le GH-PDU21-MF offre une fonction de contrôle manuel de la vitesse du ventilateur. Il n'est pas nécessaire de connecter la quatrebroche du connecteur de ventilateur du processeur à 4 broches (Figure 3-2).

Remarque : En ce qui concerne l'installation des étriers du P4, consultez les "Instructions d'installation des étriers pour Intel® Pentium® 4 mPGA478"

Instructions d-installation pour l'étrier Intel Pentium 4 mPGA478

Figure 1

Ajoutez une quantité suffisante de pâte de dissipation thermique sur la surface du processeur (Figure 1-1). Figure 1-2 montrant une installation correcte du radiateur sur le processeur.

Figure 2

Introduction de I'etrier--

Partie A: Attachée au crochet du mécanisme de détention.

Partie B: En contact étroit avec l'étrier du radiateur

Partie C: Attachée au crochet du mécanisme de détention.

Figure 3

Attachez les Parties A, B et C de l'étier sur le mécanisme de détention. Vérifie que la Partie C est attachée au crochet du mécanisme de détention du même côté que les caloducs.

Figure 4

Répérez les étapes de la section "Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur (Figure 2-1~Figure 4-2)".

L'installation est maintainant terminée.

Instructions d'installation pour l'étrier AMD

AM2 (940) / K8 (939 / 754)

Figure 1

Ajoutez une quantité suffisante de pâté de dissipation thermique sur la surface du processeur.

Figure 2

Figure montrant une installation correcte du radiateur sur le processeur.

Figure 3

Aligné les trois trouss d'insertions de l'étrier avec les trois ergots du support du processeur et puissez fermement vers le bas pour maintiner l'étrier en place. En cas de AM2, il suffit d'accrocher le millieu du point protubérant.

Figure 4

Pousser le levier sur le (:oté du radiateur vers la position du levier à la base du processeur pour fixer le radiateur sur le processeur. Répétez les étapes de la section "Installation de l'alimentation et du contrôleur 3,5" de vitesse du ventilateur (Figure 2-1~Figure 4-2)". L'installation est maintainant terminée.
