| Intitulé | Description |
|---|---|
| Type de produit | Système de refroidissement liquide |
| Caractéristiques techniques principales | Refroidissement par eau, compatible avec plusieurs sockets de processeur |
| Alimentation électrique | Connecteur d'alimentation 4 broches |
| Dimensions approximatives | Longueur : 300 mm, Largeur : 120 mm, Hauteur : 50 mm |
| Poids | Environ 2.5 kg |
| Compatibilités | Compatible avec les processeurs Intel et AMD |
| Type de batterie | Non applicable |
| Tension | 12V |
| Puissance | Consommation maximale : 10W |
| Fonctions principales | Refroidissement efficace, réduction du bruit, design compact |
| Entretien et nettoyage | Vérifier régulièrement le niveau de liquide, nettoyer les ventilateurs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, facilité de démontage |
| Sécurité | Éviter les fuites de liquide, ne pas dépasser la tension recommandée |
| Informations générales utiles | Vérifier la compatibilité avec le boîtier, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - 3D GALAXY II GIGABYTE
Questions des utilisateurs sur 3D GALAXY II GIGABYTE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de refroidissement au format PDF gratuitement ! Retrouvez votre notice 3D GALAXY II - GIGABYTE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3D GALAXY II de la marque GIGABYTE.
MODE D'EMPLOI 3D GALAXY II GIGABYTE
- Pour plus de renseignements sur le processus d'installation,voielez vous reporter à la version completeness du manuel.
- Avant de verser du liquide de refroidissement dans le réservoir pour tester le système de refroidissement liquide, assurez-vous que tous les tubes sont bien installés et que les colliers de serrage bien positionnés.
- Quand le niveau de I'eau dans le réservoir est inférieur à la marque de limite inférieure, la lumière rouge en bas de la plaque PCB clignotera. (Achetez du liquide de refroidissement GIGABYTE™ pour remplir le réservoir.)
- Quand le niveau de I'eau est inférieur à la marque de limite inférieure, le systeme s'eteindra automatiquement dans les quatre secondes suivant la détction du niveau insuffistant.
- Quand vous retirez les tubes lors du démontage, faites attention de garder toutes les pieces à l'écart de tout composant électronique. (Consultez les instructions de démontage)

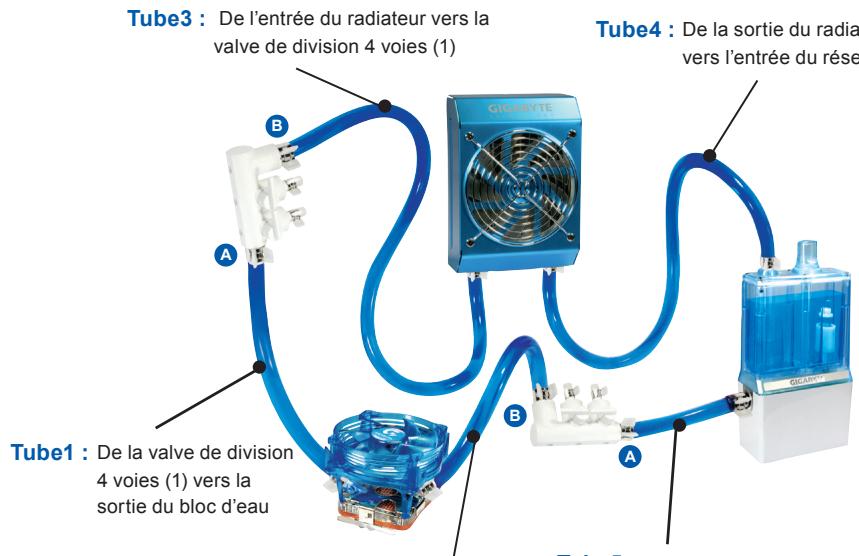

Après avoir mesure la distance entre chaque partie du système de refroidissement, coupez les tubes en cinq tailles adaptées comme il est indiqué ci-dessous. Pour obtenir la longueur adequate pour chaque tube, il vous est recommendé de placer tous les composants dans leur position correcte.

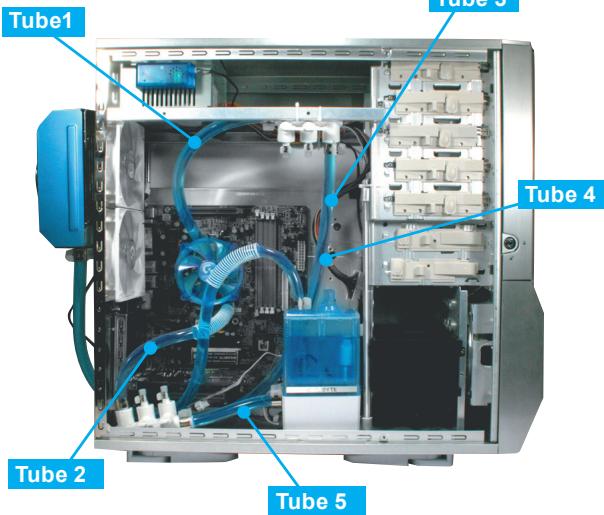

Diagramme d'installation complet du Systeme de refroidissement liquide

Tube2: De la valve de séparation à 4 voies (2) vers l'entrée du bloc d'eau
Tube5: De la valve de séparation à 4 voies (2) vers la sortie du réservoir
Etape 2 Installation du tube
2-1 Connectez l'une des extrémités du tube 1 à la valve de séparation à 4 voies (1) A comme il est indiqué sur l'image puis serrez le collier de serrage ; connectez l'autre extrémité du tube 1 à la sortie du bloc d'eau et serrez le collier de serrage.


2-2 Connectez l'une des extrémités du tube 2 à la valve de séparation à 4 voies (2) B comme il est indiqué sur l'image et serrez le collier de serrage; connectez l'autre extrémité du tube 2 vers l'entrée du waterblock et serrez le collier de serrage.



2-3-1 Placez le waterblock sur le dessus du processeur Intel Pentium 4 LGA775, et securisez avec le montant Intel Pentium 4 LGA775 inclus. (Pour plus de renseignements sur les étapes d'installation des attaches du Intel Pentium 4, veuillez vous reporter aux instructions d'installation Attache Intel Pentium 4 et waterblock)
Guide d'installation rapide
Accessoires
01) Radiateur
02) Assemblage Reservoir et
Pompe
03) Ventilateur Refroidissement
à air Mofset
04) Bloc d'eau
05) Valve de séparation à 4
voies (2 pieces)
06) Tube 1/2 pouce
07) Colliers de serrage (8 pieces)
08) Vis
09) Vis à ressort Intel® Pentium®
4 LGA775
10) Plaque arrrière Intel®
Pentium® 4 LGA775
11) Montant Intel Pentium 4
LGA775
12) Clip
13) Montant AMD
14) Boftier de contrôle de vitesse du
ventilateur
15) Contrôleur arrêté PCI des
ventilateurs
16) Tiroir Radiateur
17) Cordon d'alimentation de la
pompe
18) Cordon d'alimentation en Y des
ventilateurs
19) Cordon d'alimentation du
contrôleur de vitesse des
ventilateurs
20) Radiateur pour mémoire (8 pieces)
(21) Ressort sans déformation
22) Attache Nylon (4 pieces)
(23) Graisse
24) Liquide de refroidissement
GIGABYTE
25) Velcro
26) Guide d'i

Etape 1 Installation de la plaque arriere Intel Pentium 4® LGA775 (Pour les modèle de processeur AMD ignorez cette étape)
★ Enlevez l'autocollant double-face de la plaque arrêté Intel Pentium 4® LGA775 (Illustration a) puis collez-le sur l'arrêté du processeur Intel Pentium 4® LGA775 en alignant les quatre trous de la plaque arrêté Pentium 4® LGA775 et les quatre trous de la carte mère du Intel® Pentium 4® LGA775 (Illustration b)



2-3-2 Placez le waterblock sur le mecanisme de détention du AMD K8, et sécurise avec le kit du mecanisme de détention AMD K8 inclus. (Pour plus de renseignements sur les étapes d'installation des attaches du AMD K8, veuillez vous reporter aux instructions d'installation Attache AMD K8 4 et waterblock)

2-3-3 Placez le waterblock sur le mecanisme de détention du AMD AM2, et sécurise avec le kit du mecanisme de détention AMD AM2 inclus. (Pour plus de renseignements sur les étapes d'installation des attaches du AMD AM2, vous mayzer vues reporter aux instructions d'installation Attache AMD AM2 et waterblock)

2-4 Utilisez l'attache nylon pour attacher la valve diviseur au montant du chassis. Si aucun montant n'est disponible, trouvez un endroit ajusté pour l'attacher.
2-5 Placez le ventilateur refroidisseur à air Mosfet sur le haut du waterblock et assurez-vous que les quatre pieds du ventilateur à air mosfet sont fermement verrouillés sur le waterblock.

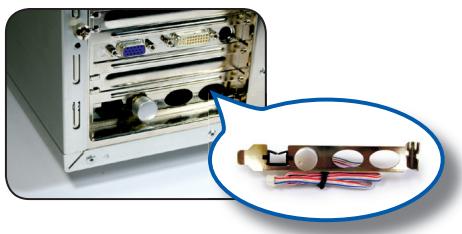

2-8 Placez contrôleur arriere PCI des ventilateurs à l'arrête du chassin. (Il vous est recommendé de le placer sur un connecteur PCI au milieu ou en bas)

2-10 Passez le tube 4 par l'espace du connecteur PCI pour en connecter une extrémité à la sortie du radiateur et fixez les attaches, puis connectez l'autre extrémité à l'entrée du réservoir et fixez les attaches.


2-11 Connectez le tube 5 à la valve de séparation à 4 voies (2) B et à la sortie du réservoir, fixez les attaches.

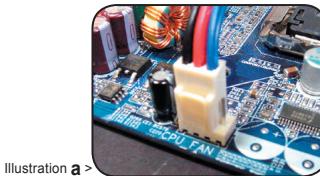

2-6 Branchez le cordon d'alimentation en Y du ventilateur dans le connecteur du Ventilateur processeur de la carte mère (Illustration a: connecteur ventilateur de processeur 3 broches / Illustration b: connecteur ventilateur de processeur (Intel® Pentium® 4 LGA75


2-7 Branchez le connecteur 3 broches malle en Y dans le connecteur du ventilateur système de la carte mère comme il est illustré.

2-9 Passez le tube 3 par l'espace du connecteur PCI (Illustration a) pour connecter l'une des extrémites du tube 3 à la valve de séparation à 4 voies (Illustration b), et connectez l'autre extrémité du tube 3 à l'entrée du radiateur et serrez les attaches (Illustration c).

Pour les utilisateurs des chassin des séries GIGABYTE™ 3D Aurora, Triton ou Poseidon, le tube peut être passé par l'entrée/sortie de l'écoulement du chassin. (les deux espaces de droite de l'illustration d)


<Illustration b :


Etape 3
Installation du cordon d'alimentation de la pompe

3-1
Connectez l'interrupteur d'alimentation (femelle 2 broches) à partir du panneau du chassis vers le cordon d'alimentation maje 2 broches de la pompe.

3-2 Connectez le cordon d'alimentation SW femelle 2 broches de la pompé au cavalier "+"PW-"de la carte mère.
3-3 Connectez le cordon d'alimentation 6 broches de la pompe à l'arrière du réservoir. (Illustration a/b)

<Illustration a



Etape 5 Verser le liquide de refroidissement

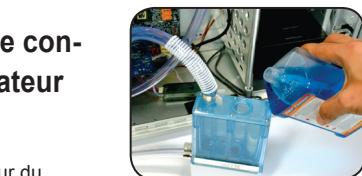

5-1 Ouvrez le couvercle du réservoir pour verser le liquide de refroidissement puis refermez le couvercle.
5-2 Mettez sous tension jusqu'à ce que le liquide de refroidissement passes dans les tubes; la lumière rouge au bas du PCB clignotera et il yaura un bip sonore. Le systeme se mettra automatiquement hors tension après 4 secondes. (Ce processus est normal pour un replissage initial du liquide de refroidissement puisque le tube et le radiateur ne sont pas replims de liquide.)
5-3 Ouvrez le couvercle du réservoir de nouveau pour le remplir de liquide de refroidissement puis refermez. Mettez sous tension une nouvelle fois, puis repeteze ces étapes jusqu'à ce que le niveau du liquide soit au-dessus de la marque de niveau bas.
E tape 6
Etape 6
Installation dur radiateur


6-1 Fixez le tiroir du radiateur au radiateur avec 3 x vis M3
6-2 Retirrez les 2 vis de l'alimentation à l'arrête du chassin comme indiqué.
6-3 Pour terminer l'installation du système de refroidissement liquide, alignez les deux trous des vis du tiroir du radiateur avec les deux trous des vis de l'alimentation puis serrez-les.

Installation du boîtier de contrôle de vitesse du radiateur

4-1 Passez le connecteur du ventilateur du radiateur par l'espace du contrôleur arrêté PCI des ventilateurs.

4-2 Branchez le connecteur à partir du contrôleur arrriere PCI des ventilateurs au boitier de contrôle de vitesse du ventilateur.

4-3 Branchez le cordon d' alimentation du radiateur du ventilateur au boîtier de contrôle de vitesse du ventilateur.
4-4 Pour terminer l'installation, branche le cordon d'alimentation du boitier de contrôle de vitesse du ventilateur vers le connecteur du boitier de contrôle de vitesse du ventilateur (Illustration a) puis branche l'autre extrémité du cordon d'alimentation au connecteur en Y disponible (Illustration b)


12x - 1 > 0
Etape 6
llation duteur
- Lorsque vous remplissez avec le liquide de refroidissement, veuillez retarder le réservoir du chassin afin d'eviter un replissage incorrect avec le liquide de refroidissement et l'endommagement d'autres composants.
- Avant demette sous tension,veuillez verifie que toutes les attaches sont correctement serrées ; uneuite du liquide de refroidissement a cause d'une installation incorrecte pourrait endommager le systeme, et ne serait pas couvert par la garantie.
- N'utilise que le liquide de refroidissement GIGABYTE™; tout dommage causé par l'utilisation d'un autre liquide ne serait pas couvert par la garantie.
- Faites attention aux écoulements anormaux. Si l'installation a été correcte et que les tubes sont serrés, et que le liquide de refroidissement du système coule, veuillez immédiatementmettre hors tension, et retirez tout le liquide. Contactez des représentants GIGABYTE™ ou le centre de service GIGABYTE™.
- La première fois que vous versez du liquide de refroidissement dans le réserveir ; le radiateur doit etres mis a plat afin de facilititer la sortie de l'air et que le systeme de refroidissement liquide puisse fonctionner silencieusement ; puis installes le radiateur selon I'etape 6 suivante. Assurez-vous que toutes les bulles d'air du tube ont ete suprimeees pour une meilleure performance du refroidissement.
