Type de produit	Imprimante laser monochrome
Modèle	BM4200DW
Marque	Pantum
Fonctions principales	Impression recto-verso automatique, Wi-Fi, Ethernet, USB 2.0
Vitesse d'impression	Jusqu'à 28 pages par minute (A4)
Résolution d'impression	1200 x 1200 dpi
Capacité du bac d'alimentation	250 feuilles
Capacité du bac de sortie	120 feuilles
Cycle d'utilisation mensuel	Jusqu'à 15 000 pages
Processeur	800 MHz
Mémoire	128 Mo
Écran	Écran LCD 2 lignes
Connectivité	Wi-Fi 802.11b/g/n, Ethernet 10/100 Base-TX, USB 2.0 Hi-Speed
Formats de papier supportés	A4, A5, A6, JIS B5, Letter, Legal, Executive, Folio, Oficio, Enveloppes
Grammage papier	60 à 200 g/m²
Dimensions (L x P x H)	354 x 344 x 260 mm
Poids	8,5 kg
Alimentation électrique	AC 220-240 V, 50/60 Hz
Consommation électrique (veille)	Moins de 60 W
Niveau sonore (impression)	52 dB(A)
Cartouche de toner	Cartouche noire Pantum TL-420 (capacité standard : 1500 pages)
Entretien	Nettoyer l'extérieur avec un chiffon sec ; utiliser des consommables d'origine
Sécurité	Conforme aux normes CE, RoHS ; arrêt automatique en veille
Pièces détachées et réparabilité	Cartouche toner et tambour séparés ; kit d'entretien disponible

FOIRE AUX QUESTIONS - BM4200DW PANTUM

Comment installer le driver de l'imprimante Pantum BM4200DW ?

Téléchargez le pilote depuis le site officiel Pantum. Connectez l'imprimante en USB ou via le réseau. Lancez le fichier d'installation et suivez les instructions à l'écran. Pour une connexion Wi-Fi, utilisez le bouton WPS ou le menu réseau de l'imprimante.

Comment connecter l'imprimante en Wi-Fi ?

Assurez-vous que l'imprimante est allumée. Appuyez sur le bouton Wi-Fi (ou menu réseau) pour activer le mode WPS. Activez WPS sur votre routeur dans les 2 minutes. L'imprimante se connecte automatiquement. Vous pouvez aussi configurer manuellement via le panneau de commande en entrant le SSID et le mot de passe Wi-Fi.

Comment imprimer en recto-verso automatique ?

Dans les paramètres d'impression de votre application (Word, PDF), sélectionnez votre imprimante Pantum BM4200DW. Cochez l'option impression recto-verso ou duplex. Choisissez retournement sur bord long ou court. L'imprimante imprimera automatiquement les deux faces.

Que faire en cas de bourrage papier ?

Éteignez l'imprimante. Ouvrez le capot avant et retirez délicatement le papier coincé en tirant dans le sens du chemin papier. Vérifiez le bac d'alimentation et le capot arrière (sortie papier). Assurez-vous qu'aucun petit morceau ne reste. Refermez et rallumez.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant. Retirez l'ancienne cartouche en la tirant vers vous. Déballez la nouvelle cartouche Pantum TL-420. Retirez le ruban de protection. Insérez-la fermement jusqu'à entendre un clic. Refermez le capot. L'imprimante initialise le nouveau toner.

Pourquoi l'imprimante n'imprime-t-elle pas en réseau ?

Vérifiez que l'imprimante est connectée au même réseau que votre ordinateur. Vérifiez les voyants réseau (Wi-Fi ou Ethernet). Redémarrez l'imprimante et le routeur. Vérifiez dans les paramètres réseau de l'imprimante que l'adresse IP est valide. Installez le pilote réseau plutôt que USB.

Comment nettoyer l'imprimante ?

Éteignez l'imprimante et débranchez-la. Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Pour l'intérieur, utilisez un pinceau antistatique ou un aspirateur doux. Ne touchez pas les composants internes sensibles. N'utilisez pas de liquide ou de produit abrasif.

Quel type de papier utiliser ?

Utilisez du papier standard de 80 g/m² pour un usage courant. L'imprimante accepte du papier de 60 à 200 g/m². Évitez le papier trop épais ou trop fin, le papier glacé ou texturé pourrait causer des bourrages. Utilisez des enveloppes adaptées aux imprimantes laser.

Comment réinitialiser les paramètres réseau de l'imprimante ?

Sur le panneau de commande, appuyez sur le bouton Menu. Naviguez jusqu'à Réseau puis Rétablir les paramètres réseau. Confirmez. L'imprimante redémarre avec les paramètres d'usine. Vous devrez la reconfigurer en Wi-Fi ou Ethernet.

Où télécharger le manuel d'utilisation complet ?

Le manuel d'utilisation au format PDF est disponible gratuitement sur le site notice-facile.com pour le modèle Pantum BM4200DW. Vous pouvez également le trouver sur le site officiel Pantum dans la rubrique Téléchargements.

MODE D'EMPLOI BM4200DW PANTUM

Bienvenue parmi les produits Pantum Series !

Nous vous remercions d'avoir choisi nos produits Pantum Series !

Afin de protéger vos intérêts, veuillez lire attentivement les articles suivants.

Pour plus d'informations, veuillez consulter notre site officiel (www.pantum.com).

Avis juridique

Marque commercial

Pantum et les logos Pantum sont des marques déposées de Zhuhai Pantum Electronics Co., Ltd. Microsoft ^® , Windows ^® , Windows Server ^® et Windows Vista ^® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

La marque et les logos Bluetooth ^® étant des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Zhuhai Pantum Electronics Co., Ltd. est soumise à une licence. Les autres marques déposées et dénominations commerciales appartiennent à leurs propriétaires respectifs.

Wi-Fi Direct, Wi-Fi Protected Setup(WPS), WPA, WPA2, WPA3 et Wi-Fi Protected Access sont des marques de Wi-Fi Alliance.

Les noms des logiciels figurant dans ce Guide de l'utilisateur appartiennent à leurs societies respectives conformément à l'accord de licence correspondant. Toute référence à ces logiciels est donnée à titre purement indicatif.

Tous les autres noms de produits et de marques mentionnés dans le présent document peuvent être des marques déposées, des marques commerciales ou des marques de service de leurs propriétaires respectifs. Toute référence à ces noms est donnée à titre purement indicatif.

Droits d'auteur

Les droits d'auteur de ce Guide de l'utilisateur appartiennent à Zhuhai Pantum Electronics Co., Ltd. Il est interdit de copier, traduire, modifier ou transmettre ce Guide de l'utilisateur par quelque moyen ou sous quelque format que ce soit, sans le consentement écrit préalable de Zhuhai Pantum Electronics Co., Ltd.

Version: V1.1

Clause de non-responsabilité

Pour une meilleure expérience de l'utilisateur, Zhuhai Pantum Electronics Co., Ltd. se reserve le droit d'effectuer des modifications sur ce Guide de l'utilisateur. Les informations continues dans le présent document sont susceptibles d'être modifiées sans préavis.

Les utilisateurs sont responsables des dommages résultant d'une utilisation incorrecte de ce Guide de l'utilisateur. En outre, hormis la garantie explicite accordée dans le manuel de maintenance du produit ou dans notre engagement de service, Zhuhai Pantum Electronics Co., Ltd. ne donne aucune garantie, explicite ou implicite, liée à ce Guide de l'utilisateur (y compris sur les formulations choisies).

L'utilisation de ce produit en vue de copier, imprimer ou numériser certains documents ou images, ou pour réaliser d'autres types d'opérations peut être interdite par certaines lois régionales. En cas de doute concernant la légalité de l'utilisation de ce produit pour certains types de documents ou images, veuillez, au préalable, consulter votre conseiller juridique.

Mesures de sé curité

Débranchez le produit de l'alimentation électrique

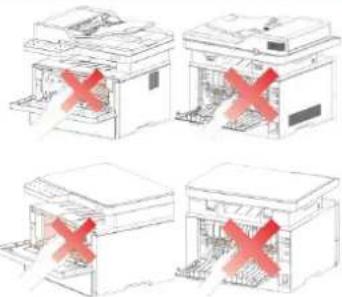

Avertissement de sécurité

Veuillez prendre connaissance des avertissements de sécurité suivants avant d'utiliser l'imprimante:

Avertissement
	L'imprimante contient une électrode haute tension. Avant de nettoyer l'appareil, veillez à bien couper le courant !
	Brancher et débrancher la prise électrique avec les mains humides peut provoquer une décharge électrique.
	L'unité de fusion est chaude pendant et après l'impression. Ne touchez pas l'unité de fusion (la zone grisée présentée sur le dessin) afin d'éviter de vous brûler.
	L'unité de fusion porte une étiquette d'avertissement concernant les hautes températures. Veuillez ne pas retirer ou endommager cette étiquette.

Pré cautions

Précautions à observer avant d'utiliser l'imprimante :

1. Lisez et veillez à bien comprendre toutes les instructions.
2. Familiarisez-vous avec les principes de base associés aux appareils électriques.
3. Observez toutes les instructions et tous les avertissements présents sur le matériel ou spécifiés dans le manuel fourni avec ce matériel.

4. Si les instructions de fonctionnement entrent en conflit avec les informations de sécurité, veuillez consulter de nouveau les informations de sécurité car vous pourriez avoir mal compris les instructions de fonctionnement. Si vous ne pouvez pas résoudre ce conflit, veuillez appeler notre ligne d'assistance téléphonique ou contacter un technicien pour obtenir de l'aide.

5. Avant de nettoyer le matériel, débranchez le cordon d'alimentation de la sortie d'alimentation secteur. N'utilisez aucun produit nettoyant liquide ou en aérosol.

6. Vérifiez que le matériel soit posé sur une surface de bureau stable, afin d'éviter les graves dommages que pourrait provoquer une chute du matériel.

7. Ne placez pas le matériel près d'un radiateur, d'un climatiseur ou d'un tuyau de ventilation.

8. Ne placez pas d'objets sur le cordon d'alimentation. Ne placez pas le matériel à un endroit où des personnes pourraient marcher sur le cordon d'alimentation.

9. Ne surchargez pas les prises et les rallonges. Cela pourrait diminuer leurs performances et provoquer un incendie ou une décharge électrique.

10. Ne laissez pas les animaux de compagnie mordiller le cordon d'alimentation ou le câble de l'interface de l'ordinateur.

11. Ne laissez pas les objets pointus percer le matériel afin d'éviter tout contact avec l'appareil haute tension ce qui pourrait provoquer un incendie ou une décharge électrique. Ne renversez pas de liquid sur le matériel.

12. Ne démontez pas l'appareil afin d'éviter les risques de décharge électrique. Les réparations nécessaires devront être effectuées uniquement par des professionnels de la maintenance. Ouvrir ou enlever le couvercle pourrait provoquer une décharge électrique ou représenter d'autres dangers potentiels. Un montage ou démontage incorrect pourrait également provoquer une décharge électrique lors d'une utilisation ultérieure.

13. Dans les situations énumérées ci-dessous, débranchez le matériel de l'ordinateur, retir ez le cordon d'alimentation de la prise d'alimentation murale et contactez un membre qualifié du personnel de service pour la maintenance:

14. Du liquide a été renversé sur le matériel.

15. Le matériel a été exposé à la pluie ou à de l'eau.
16. Le matériel est tombé ou le capot est endommagé.

17. Les performances du matériel changent de manière significative.

18. Réglez uniquement les commandes mentionnées dans les instructions. Un mauvais réglage des autres commandes peut endommager le produit et allonger la durée des réparations par les professionnels.

19. N'utilisez par le matériel par temps d'orage afin d'éviter les risques de décharge électrique. Si possible, débranchez le cordon d'alimentation en cas d'orage.

20. Si vous imprimez des pages en continu, la surface du plateau chauffe. Prenez soin de ne pas toucher cette surface et éloignez-en les enfants.

21. Le câble d'interface de l'appareil connecté à l'imprimante ne doit pas être connecté à l'extérieur.

22. Veuillez assurer une ventilation d'appoint en cas d'utilisation prolongée ou d'impression de grandes quantités de documents dans une pièce mal aérée.
23. En mode veille, l'appareil se mettra automatiquement en mode d'économie d'énergie (veille) s'il ne reçoit aucun travail d'impression pendant un certain temps (par exemple, 1 minute). Sa consommation d'énergie sera nulle uniquement s'il n'est pas connecté à une entrée d'alimentation externe.
24. En tant qu'équipement de Classe 1, le produit devra être connecté à une prise secteur protégée par mise à la terre.
25. Ce produit doit être placé conformément aux marques d'expédition indiquées sur son emballage lors de la livraison.
26. Ce produit fait partie des équipements de type basse tension. Lors de l'utilisation de ce produit au-dessous de la plage de tension indiquée, veuillez vous ré fé rer aux pré cautions à suivre. Appelez le centre de service après-vente Pantum, si du toner se détache des impressions ou si l'équipement démarre lentement.
27. Ce produit est vendu en tant que système complet. Les utilisateurs peuvent se rapprocher du centre de service après-vente Pantum afin d'acheter les pièces dont ils ont besoin. Si le produit vendu ne correspond pas à la liste de contrôle, veuillez vous rapprocher du centre de service après-vente Pantum spécifique afin de résoudre le problème.
28. Installez ce produit dans un environnement dont la température est comprise entre 10°Cet
    32°,Cavec une humidité relative comprise entre 20 % et 80 %.
29. La consommation d'énergie du produit avec la fonction sans fil est de 3.00W / sans fonction sans fil est de 2.00W en veille en réseau si tous les ports du réseau câblé sont connectés et tous les ports du réseau sans fil sont activés.
30. Veuillez utiliser uniquement le cordon d'alimentation fourni avec ce produit ou des pièces de rechange homologuées par le fabricant, afin d'éviter tout risque d'incendie ou d'électrocution.
31. L'utilisation du cordon d'alimentation fourni avec ce produit est réservée à ce dernier. Il ne faut pas utiliser ce cordon avec d'autres appareils, sous peine de provoquer un incendie, une électrocution ou d'autres blessures.
32. Veillez à ne pas utiliser de vaporisateurs inflammables ou de solvants combustibles à proximité ou à l'intérieur de l'appareil. De même, évitez de les placer à proximité ou à l'intérieur de l'appareil, au risque de provoquer un incendie ou une électrocution.
33. Conservez soigneusement ce Guide de l'utilisateur.

Les icônes suivantes peuvent apparaître sur les produits PANTUM. Veuillez vous référer aux icônes présentes sur le produit.

Le cas échéant, veillez à prendre les mesures appropriées pour faire fonctionner le produit conformément aux instructions de l'icône.

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas être jeté comme un déchet ménager. Au lieu de cela, mettez votre matériel au rebut dans un point de collecte adapté au recyclage des déchets d'équipements électriques et électroniques. Réf : Directive UE 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Veuillez contacter votre distributeur/fournisseur pour des informations supplémentaires.

Ce symbole indique signifie que le produit est destiné à être utilisé à l'intérieur plutôt qu'à l'extérieur.

Informations et dé clarations ré glementaires

Cette section pré sente les informations et déclarations réglementaires applicables aux utilisateurs dans des régions spécifiques.

Applicable aux utilisateurs en Chine.

有害物质/元素及其含量表

产品中有害物质或元素的名称及含量

Applicable aux utilisateurs en Europe

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas être jeté comme un déchet ménager. Au lieu de cela, mettez votre matériel au rebut dans un point de collecte adapté au recyclage des déchets d'équipements électriques et électroniques. Réf : Directive UE 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Veuillez contacter votre distributeur/fournisseur pour des informations supplémentaires.

Conformité aux directives de la Communauté européenne (CE) Ce symbole indique signifie que le produit est conforme aux exigences de protection relatives à la compatibilité électromagnétique et à la sécurité des appareils électriques (pour une utilisation dans un intervalle de tension spécifique) dans les réglementations approximatives et harmonisées des membres de la directive 2014/30/EU et de la directive 2014/35/EU du Parlement Le fabricant de ce produit est : Zhuhai Pantum Electronics Co., Ltd, Bâtiment 02,06 et 08, No.888 Shengping Avenue, Ville de Pingsha, ville de Zhuhai, Province du Guangdong, 519000 RP Chine. Une déclaration de conformité aux exigences des directives est disponible sur demande auprès du représentant autorisé. Ce produit est conforme aux limites de la classe B de la norme EN 55032 / EN 55035 et aux exigences de sécurité de la norme EN 62368-1.

Table des matière res

01 Avant d'utiliser l'imprimante.... 1

Vue du produit .... 1

Panneau de commande 4

02 Papier et support d'impression....6

Spécifications du papier 6

Chargement du papier....7

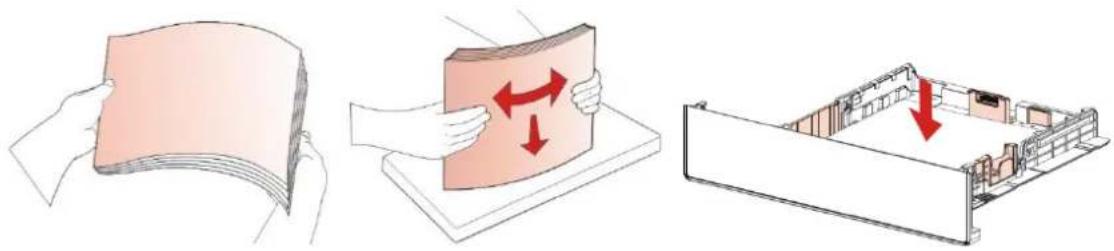

Chargement du bac de chargement automatique .... 7

Installation manuelle dans la boîte d'alimentation de papier....9

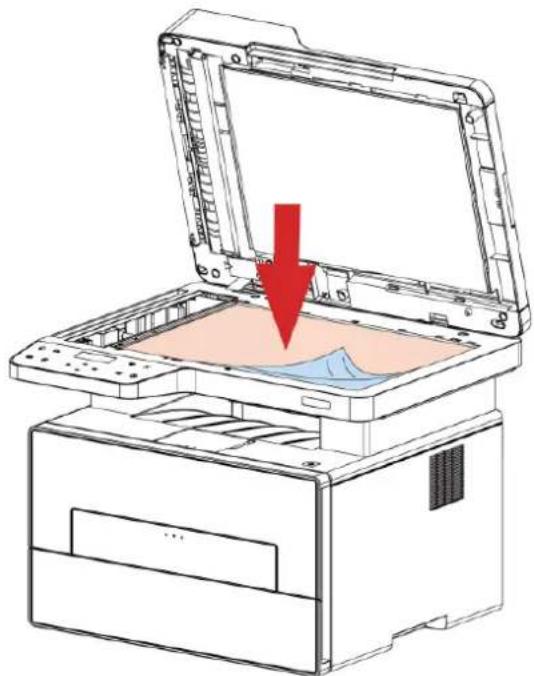

Processus d'utilisation de papier et de documents manuscrits.... 11

Numérisation avec une tablette....12

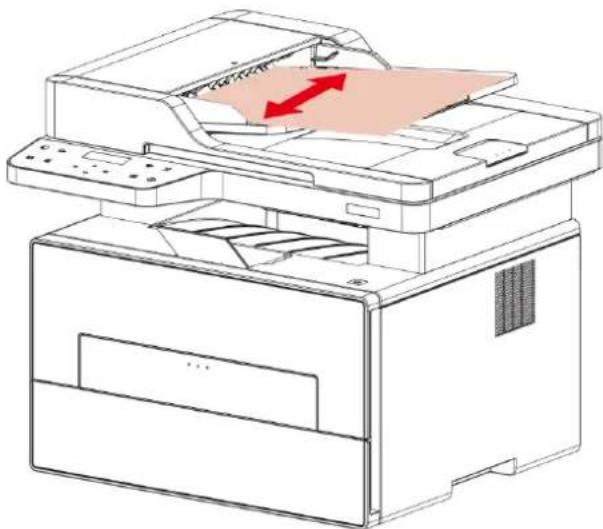

Scanner à l'aide d'alimenteur de documents automatique (ADF)....14

03 Installation et dé installation de pilote 15

Configuration du pilote....15

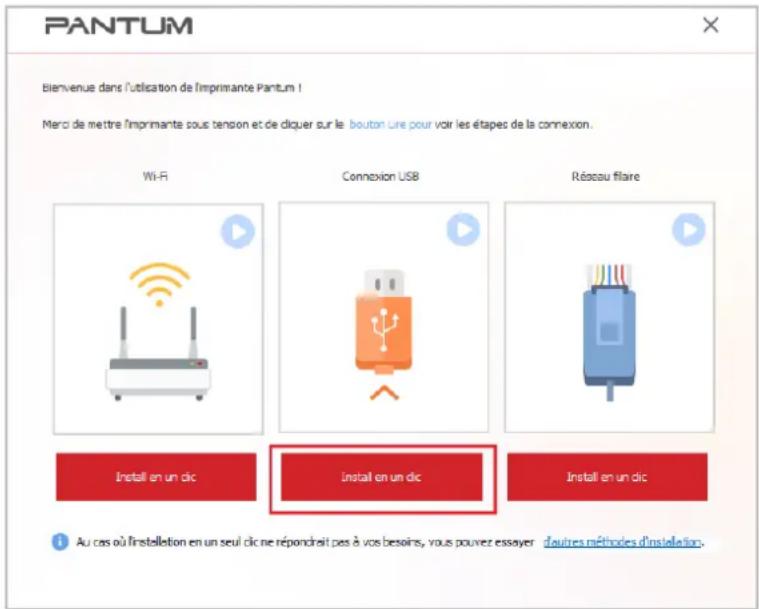

Installation en un clic(Pour Windows et macOS).... 15

Dé installer le pilote....16

Méthode de déinstallation du pilote sous Windows 16

Méthode de déinstallation du pilote sous macOS.... 16

04 Ré glage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)....17

Réglage de l'adresse IP 17

Paramé trage automatique....17

Paramé trage manuel 17

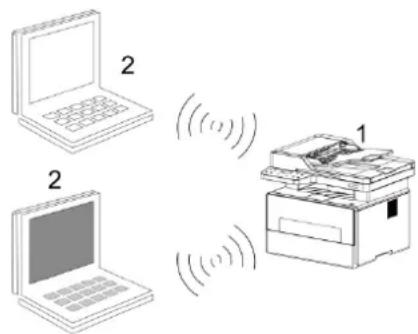

05 Configuration de réseau sans fil (adé quat pour le modèle le avec Wi-Fi)....18

Mode de structure de base....18

Outil de configuration de réseau sans fil 18

Travail pré paratoire 19

Mé thode de configuration d'outil de réseau sans fil 19

Comment fermer Wi-Fi déjà connecté ....19

06 Serveur Web 20

Visiter le serveur Web intégré 20

07 Impression....21

Fonctions d'impression....21

Paramè tres d'impression....22

Dé finition des paramè tres d'impression 22

Impression recto verso automatique 22

Impression muet....24

Fonction de copie....27

Configuration de copie standarde....27

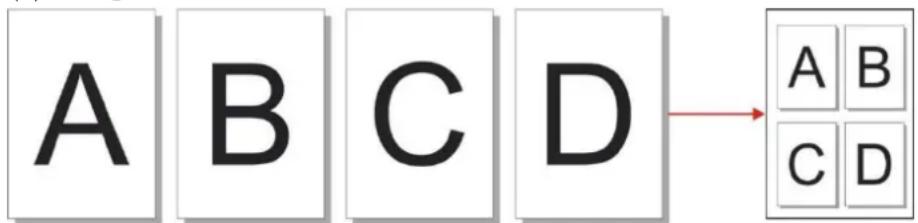

Multi-page sur 1 28

Clone....28

Affiche 29

Copie par exemplaire....29

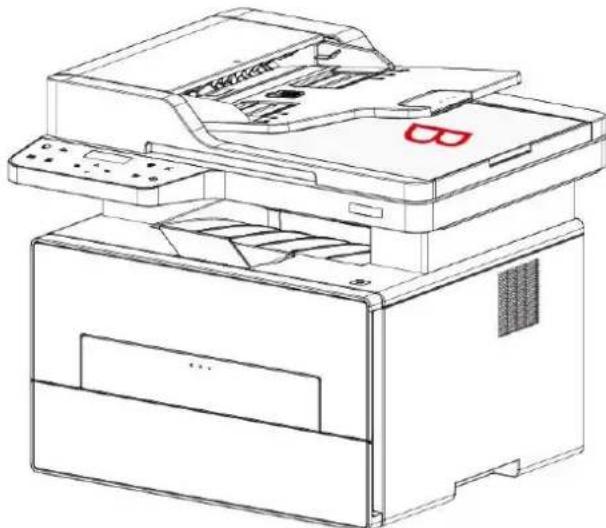

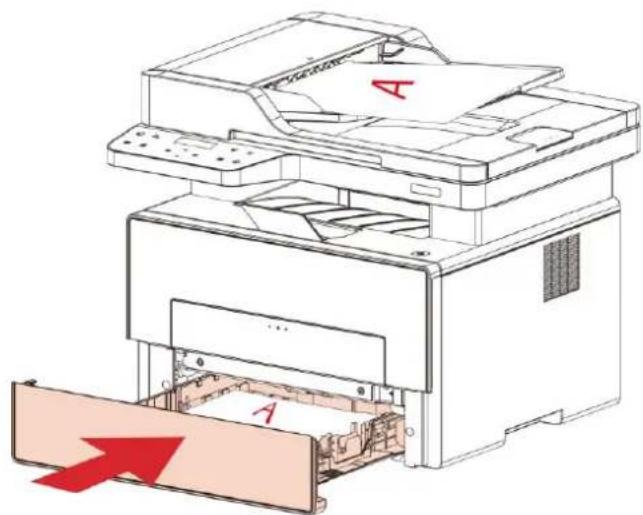

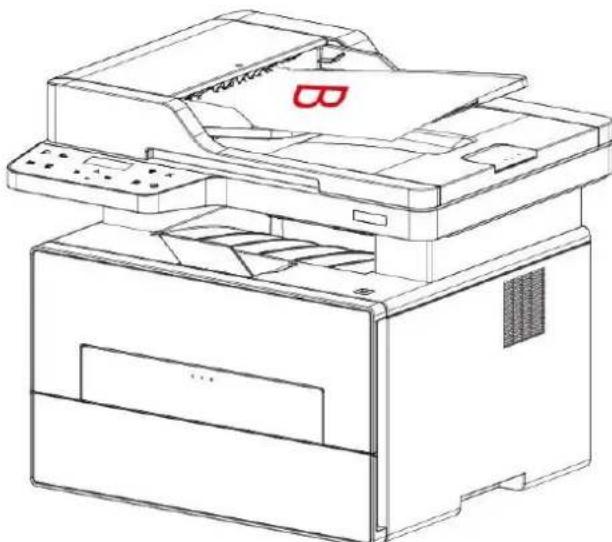

Photocopie de double face manuelle....30

Configuration de copie de pièce d'identité 32

Configuration de copie de billets....32

09 Numé riser....33

Pull Scan 33

Numérisation du système Windows....33

Numérisation sur macOS 34

Push Scan....35

canner à PC 35

Numé riser vers e-mail 35

Numé riser vers FTP 36

Scanner à clé U 36

Scanner vers SMB 37

10 Maintenance de routine....38

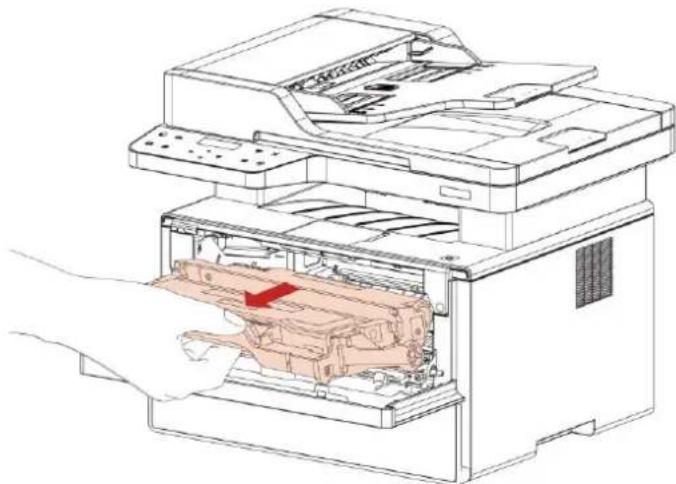

Nettoyage de l'imprimante....38

Maintenance de cartouche et composants de tambour 43

A propos de cartouche et composants de tambour 43

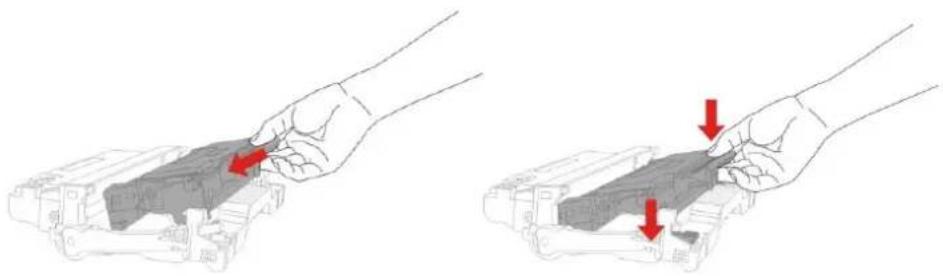

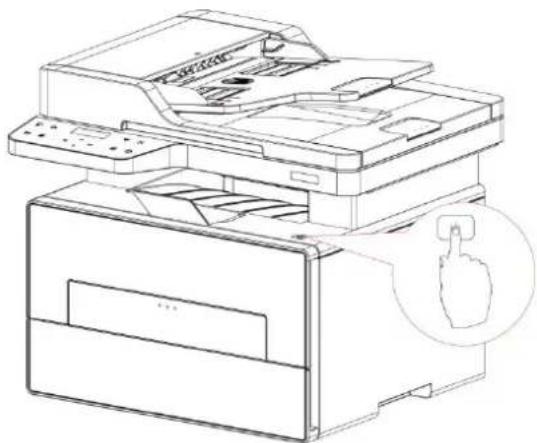

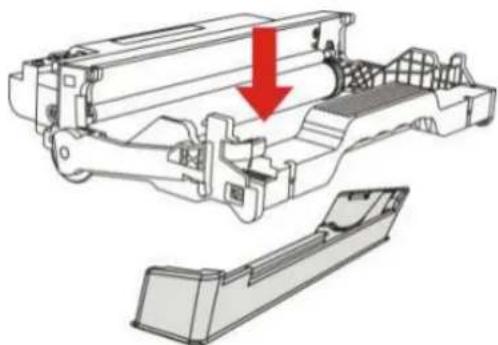

Changer la cartouche et le composant de tambour....43

11 Ré solution des problèmes....49

Retirer un bourrage papier 49

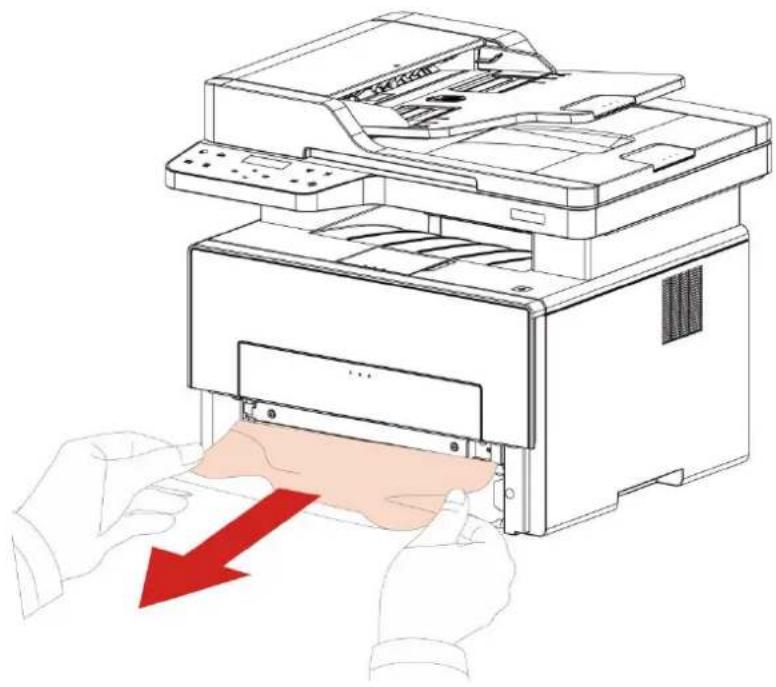

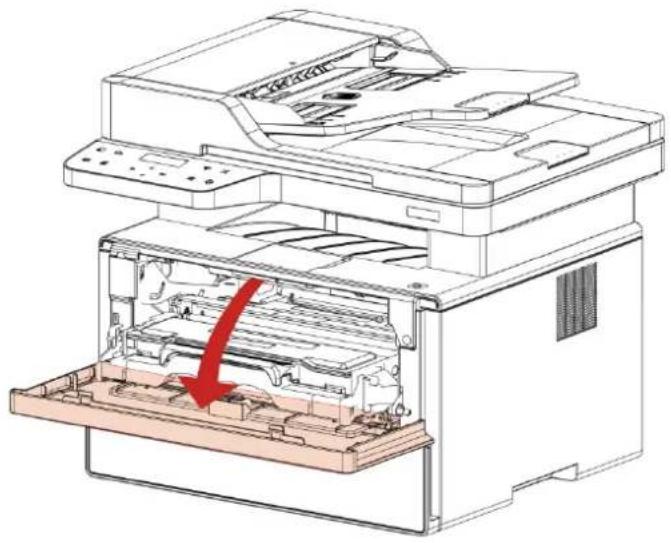

Bourrage moyen....49

Bourrage papier dans l'unité de fusion....52

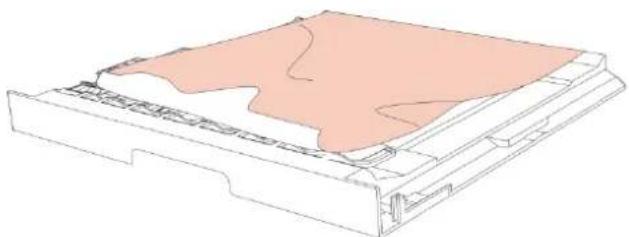

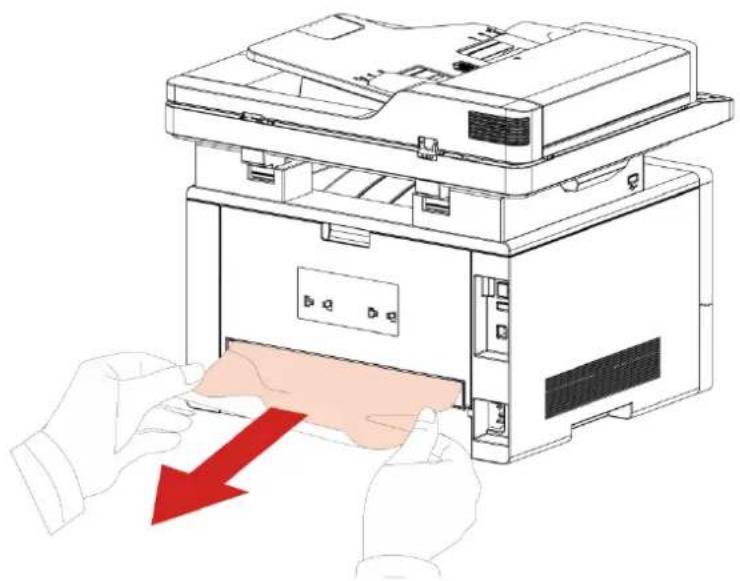

Bourrage dans l'unité d'impression recto verso 55

Bourrage de papier d'alimenteur de documents automatique (ADF) 56

Problème du logiciel....58

Message d'erreur....59

Ré solution des problèmes courants 60

Problèmes courants 60

Défauts d'image 62

12 Spécifications du produit 67

Pré sentation des spécifications....67

Spécifications d'impression 68

Spécifications de copie....68

Spécifications de numérisation....68

01 Avant d'utiliser l'imprimante

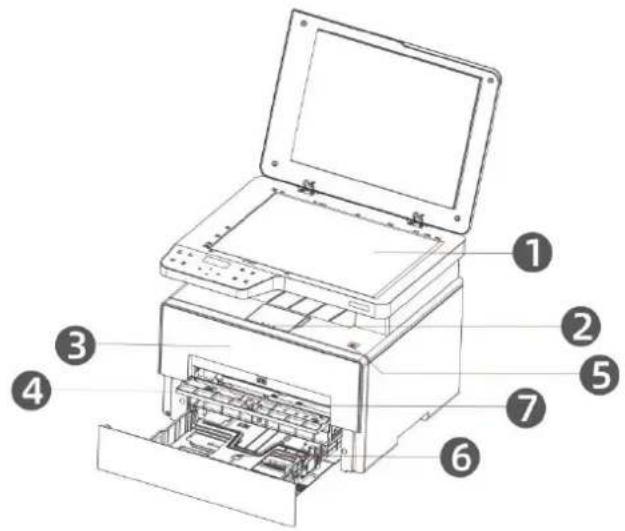

Vue du produit

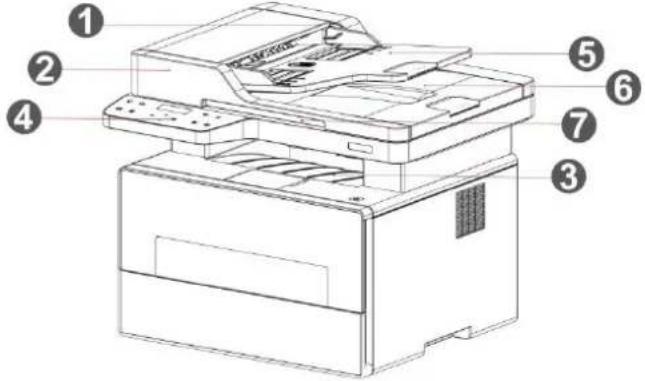

Vue latérale (1)

N°	BM4200D/BM4200DN/ BM4200DW Series:	BM4200AD/ BM4200ADN Series:
1	Couvercle de l'alimenteur des documents automatique	Utiliser à enlever le papier bourré
2	Couvercle de scanneur	Ouvrez le couvercle de scanneur, il se peut mettre le manuscrit scanned sur la plateforme de manuscrit en verre.
3	Bac de sortie	Pour stocker le papier imprimé.
4	Panneau de commande	Indiquer l'état d'imprimante, pour l'opération de réglage.
5	Plateau d'impression d'alimenteur de documents automatique	Pour mettre le manuscrit scanned par l'alimenteur de documents.
6	Plateau de sortie de papier d'alimenteur de documents automatique	Eviter le glissement de manuscrit scanned.
7	Poignée du couvercle du scanner	Cette poignée permet d'ouvrir le couvercle du scanner

Vue latérale (2)

N°	BM4200D/BM4200DN/ BM4200DW Series:	BM4200AD/ BM4200ADN Series:
1	Plateau en verre	Pour mettre le manuscrit scannede de dalle.
2	Plateau de sortie	Pour empêcher le papier imprimé de tomber.
3	Capot avant	Pour ouvrir le capot avant afin de sortir la cartouche de toner laser.
4	Bac d'alimentation manuelle	Mettez manuellement l'intermédia dans la boîte de papier pour imprimer.
5	Interrupteur d'alimentation	Ouvrez ou éteingnez l'alimentation et appuyez sur ce boutou en état Prêt pour entrer au mode d'économie d'énergie.Si l'appui de ce bouton dépasse 4 secondes, éteignez l'alimentation d'imprimante.
6	Bac d'alimentation automatique	Pour mettre l'intermédia d'impression dans la boîte d'alimentation de papier automatique.
7	Papier de guide de boîte d'alimentation manuelle de papier	Glissez le papier de guide pour correspondre la largeur de papier.

Vue latérale (3)

1	Glissez automatiquement le papier de guide de largeur de boîte d'alimentation	Glissez le papier de guide de largeur pour correspondre à la largeur de papier.
2	Papier de guide de longueur de boîte d'alimentation automatique de papier	Glissez le papier de guide de longueur pour correspondre à celle de papier.
3	Rallonger le verrou de plateau de la boîte d'alimentation automatique de papier	Pour régler la longeur de rallongement de plateau.

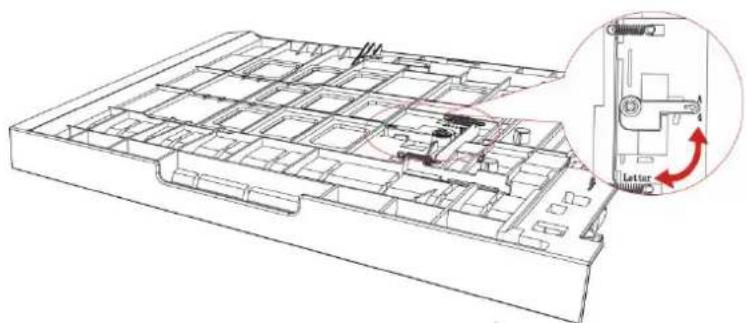

4	Butée A4	Ô tez cette butée avant d'insérer du papier Letter

Vue arrière

N° BM4200D/BM4200DN/ BM4200DW Series: BM4200AD/ BM4200ADN Series:

1	Interface réseau	Pour connecter le produit au réseau par le câble d'internet
2	Interface USB	Pour connecter le produit à l'ordinateur par le câble USB
3	Interface d'alimentation	Pour connecter le produit à l'alimentation par le câble d'alimentation
4	Capot arrière	Pour enlever le papier bourré en cas de papier bourré à la sortie de papier
5	Unité d'impression recto verso	Pour faire marcher le papier d'impression à double pages et enlever le papier bourré en cas de papier bourré à l'impression dedouble pages
6	Port USB gauche	Capacité de stockage étendue pour une impression sécurisée

Remarque: • il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la référence.

Panneau de commande

Généralité de panneau de contrôle

Le panneau de commande de l'imprimante est représenté ci-dessous :

N°	Nom	Fonctions
1	Écran LCD	Afficher l'information d'interface d'opération et de produit.
2	Bouton de copie	Appuyez sur ce bouton pour passer en mode de copie.
3	Bouton de numérisation	Appuyez sur ce bouton pour passer en mode de numérisation.
4	ToucheWi-Fi/touche d'économie d'encre	Appuyez sur la touche Wi-Fi pour connecter/déconnecter le réseau Wi-Fi (seulement adéquat pour le modèle sans Wi-Fi).Appuyez sur la touche Wi-Fi pour activer le Bluetooth lorsque le rése WiFi est activé (concerne uniquement les modèles dotés du Bluetooth)Appuyez sur la touche Wi-Fi et maintenez-la enfoncée pendant plus de 2 secondes : démarrez le WPS lorsque le réseau Wi-Fi n'est pas connecté ; déconnectez-vous lorsque le réseau Wi-Fi est en cours de connexion ou déjà connecté(seulement adéquat pour le modèle sans Wi-Fi).Démarrez la fonction d'économie d'encre (seulement adéquat pour le modèle sans Wi-Fi).
5	Annuler	Exécuter l'opération d'annulation.
		Interface d'état libre de mode d'impression, restaurer 'nombre' en 01. Lorsque l'interrupteur de suppression de la mémoire est activé, appuyez sur Annuler pour supprimer les données.
6	Bouton de copie de carte d'identité	Appuyez sur ce bouton pour passer en mode Copier carte d'identité.
7	Bouton de copie de facture	Appuyez sur ce bouton pour passer en mode copie de facture.
8	Retour	Retourner au menu précédent.
9	HAUT	Parcourez à lire des menus et des options.Sur la page où le mode « copie » est prêt, il suffit d'appuyer sur la touche pour augmenter le nombre de copies de 1, et de faire un appui long pour augmenter la valeur de l'étape de 10.La touche Page Haut de l'interface de saisie permet de modifier de manière cyclique la valeur numérique de 0 à 9
10	Bas	Parcourez à lire des menus et des options.Sur la page où le mode « copie » est prêt, il suffit d'appuyer sur la touche pour réduire le nombre de copies de 1, et de faire un appui long pour réduire la valeur de l'étape de 10.La touche Page Bas de l'interface de saisie permet de déplacer de manière cyclique la position de saisie de gauche à droite
11	OK	Confirmez le choix d'écran.
12	Menu	Ouvrez le menu principal de panneau de contrôle.
13	Bouton de démarrage	Pour faire l'opération correspondante après le réglage d'opération.En cas d'alimentation de papier échouée, appuyez sur cette touche pour repndre le rammassage de papier.

Fonction lampe d'état

N°	Affichage d'état de lampe de source d'alimentation	Etat	Description de l'état
1		Voyant blanc normalement allumé	Imprimante est prête
2		Lampe rouge s'allume toujours	Erreur ou avertissement de l'imprimante.

Spécifications du papier

	Type de support	Papier ordinaire 70 105g/m2,papier fin 60 70g/m2)
Bac de chargement automatique	Format du support	A4, A5, JIS B5, ISO B5, A6, Letter, Legal,Executive, Folio, Oficio, Statement, Japanese Postcard, Monarch Env, D Env, C5 Env, C6 Env, No.10 Env, ZL, Big 16K, Big 32K, 16K,32K, B6, Yougata4, Postcard, Younaga3, Nagagata3, Yougata2
	Grammage	60~105 g/m2
	Capacité maximale du bac de chargement	250 pages 80 g/m2)
Bac d'alimentation manuelle	Type de support	Papier ordinaire (70~105g/m2),papier fin (60~70g/m2),papier épais (105~200g/m2),film transparent, papier cartonné,papier à étiquette, enveloppe
	Format du support	A4, A5, JIS B5, ISO B5, A6, Letter, Legal,Executive, Folio, Oficio, Statement, Japanese Postcard, Monarch Env, D Env, C5 Env, C6 Env, No.10 Env, ZL, Big 16K, Big 32K, 16K,32K, B6, Yougata4, Postcard, Younagaa3, Nagagata3, Yougata2
	Grammage	60~200 g/m2
	Capacité maximale du bac de chargement	1 pages

Remarque: • Il est conseillé d'utiliser le papier standard de 80 g/m² pour cette imprimante.

- Il n'est pas recommandé d'utiliser de manière très fréquente des papiers spéciaux qui peuvent affecter la durée de vie de l'imprimante.

- Les supports d'impression qui ne respectent pas les conseils fournis dans ce Guide de l'utilisateur peuvent générer des impressions de mauvaise qualité, des bourrages papier fréquents et une usure excessive de l'imprimante.

- Les propriétés telles que le grammage, la composition, la texture et l'humidité sont des facteurs importants qui affectent les performances de l'imprimante et la qualité des résultats.

Chargement du papier

Remarque: • il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la référence.

Chargement du bac de chargement automatique

1. Faites glisser le bac de chargement automatique vers l'extérieur de l'imprimante.

1. Glissez le verrou de plateau de rallongement de boîte d'alimentation automatique de papier, le papier de guide de longueur et le logement de dimension de papier nécessaire de papier de guide de largeur, la longueur et la largeur de papier appairé.

Remarque: • N'appuyez pas trop fort sur les guides en longueur et en largeur. Cela peut facilement déformer le papier.

1. Avant de charger le papier, veuillez déramer le papier pour éviter le bourrage papier et les problèmes lors du chargement. Placez ensuite le papier dans le bac, face à imprimer vers le bas. Le bac de chargement automatique peut contenir jusqu'à 250 pages d'un grammage de 80 g/m².

1. Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe ou retirez immédiatement le document imprimé à la fin de l'impression.

Remarque: • Il est recommandé de soulever le plateau de sortie pour éviter que le papier ne glisse et ne tombe après l'impression. Si vous choisissez de ne pas soulever le plateau de sortie, nous vous recommandons d'enlever immédiatement le papier imprimé de l'imprimante. • Si le papier d'alimentation dans la boîte d'alimentation automatique dépasse 250 (80g/m²), ceci pourrait causer le bourrage papier ou non entrée de papier. • Si vous ne souhaitez imprimer que sur l'un des côtés de la feuille, vérifier que le côté à imprimer (face vierge) est dirigé vers le bas.

Installation manuelle dans la boîte d'alimentation de papier

1. Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe ou retirez immédiatement le document imprimé à la fin de l'impression.

1. Ouvrez la boîte d'alimentation manuelle de papier.

1. Glissez le papier de guide de boîte d'alimentation manuelle de papier et les deux côtés de papier appairé. Il ne faut pas sur utiliser la force, sinon ceci pourrait causer le bourrage papier ou l'obliquement de papier.

1. Mettez un intermédia d'impression plat avec deux main dans la boîte d'alimentation manuelle de papier.

Remarque: • Lorsque vous mettez le papier dans la boîte d'alimentation manuelle de papier, l'imprimante va entrer automatiquement en mode d'alimentation manuelle de papier. • Veuillez mettre à chaque fois un intermédia d'impression dans la boîte de papier, puis mettez un autre après l'impression. • Mettez la face d'intermédia d'impression vers le haut puis mettez manuellement dans la boîte de papier, en cas de mise, la tête de papier doit être entré en premier dans la boîte de papier.

1. Lorsque la page imprimée sort d'imprimante, mettez le deuxième papier pour l'impression selon les étapes précédentes. Si la mise est très lente, ceci indique le manque de papier ou l'échec de mise manuelle de papier, mettez le papier, l'impression sera faite automatiquement; si la mise est très rapide, le papier peut être roulé dans l'imprimante et ceci peut causer le bourrage de papier.

Remarque: • Après l'impression, veuillez enlever immédiatement le papier imprimé sorti d'imprimante. Le papier ou l'enveloppe entassée peut bourrer ou courber le papier.

Processus d'utilisation de papier et de documents manuscrits

Exigences relatives aux documents manuscrits :

Source	Type	Taille
Alimenteur de documents automatique (ADF)	Papier ordinaire	A4, A5, B5, A6,Lettre,Folio,Légal
Dalle	Papier ordinaire, papier fin, papier épais, film transparent, papier cartonné, papier à étiquette, enveloppe	A4, A5, B5, Lettre, Plateforme de manuscr et autodéfinition

Numérisation avec une tablette

Remarque: • il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la référence.

Étapes d'utilisation :

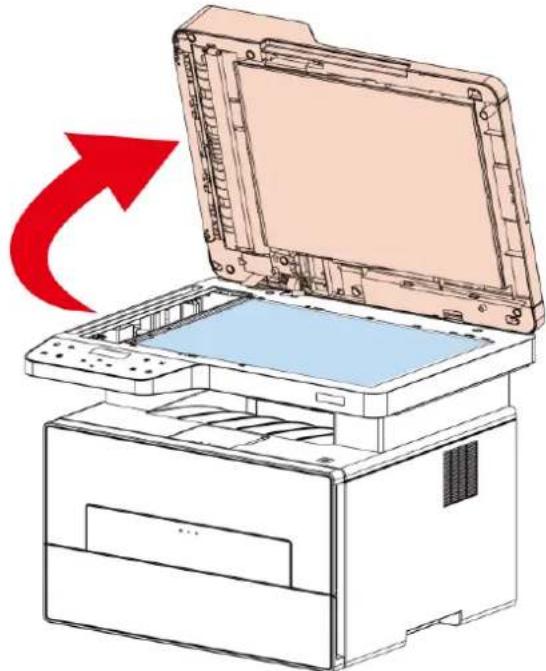

1. Enlever le couvercle de scanneur.

1. Chargez le document manuscrit face imprimée vers le bas.

1. Alignez le texte pour qu'il corresponde au format de papier appropriée.

Remarque: • Si le document manuscrit ne correspond pas à un marqueur de dimension, veuillez aligner le coin supérieur gauche du document manuscrit avec la flèche.

- Assurer qu'il n'y a pas de manuscrit dans ADF. Si le manuscrit est détecté dans ADF, sa priorité sera supérieure au manuscrit dans la plateforme de manuscrit en verre.

1. Remettre légèrement le couvercle de scanneur.

Remarque: • Posez le papier ou document sur la vitre du scanneur une fois que la colle, encre ou correcteur liquide sont complètement secs.

- Pour le papier avec la rayure rugueux, avec gravure, l'huile et très lisse, l'effet d'impression n'est pas très bon.

- Vérifiez qu'il n'y a pas de poussières ni d'autres résidus sur le papier.

- Le papier doit être conservé à plat à l'abri de la chaleur et de l'humidité.

- En cas d'utiliser la dalle pour scanner, veuillez ne pas ouvrir le couvercle de scanneur afin d'éviter d'affecter la qualité de dessin.

Scanner à l'aide d'alimenteur de documents automatique (ADF)

1. Mettre le document dans l'alimenteur de documents automatique en mettant le manuscrit en haut avec la face et en mode d'entrée du haut.

1. Régler la glissière, jusqu'à ce qu'elle colle à la liasse de papier.

Remarque : l'alimenteur de documents automatique peut au maximum prendre 50papiers et alimente l'un après l'autre.

03 Installation et dé installation de pilote

Configuration du pilote

Ce logiciel fournit une méthode d'installation en un seul clic permettant d'installer le pilote sur les systèmes Windows et macOS, ce qui peut vous aider à terminer automatiquement l'installation du pilote plus rapidement et plus facilement.

Remarque: • L'interface d'installation de pilote est différente dû au modèle et la fonction, la figure est seulement pour la référence.

Installation en un clic(Pour Windows et macOS)

L'installation en un seul clic propose trois méthodes d'installation: « Wi-Fi », « USB » et « Réseau câblé ». Le présent manuel se concentre sur l'installation de «l'imprimante par connexion USB ».

1. Connectez l'imprimante à l'ordinateur via câ ble USB, ensuite mettez l'imprimante en marche.
2. Introduisez le disque d'installation fourni dans le lecteur de CD de l'ordinateur ou connectez-vous au site Web officiel de Pantum (www.pantum.com) pour télé charger le disque.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exécuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Générales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin inférieur droit de l'interface pour accéder à l'interface d'installation du pilote.
2. L'installation dé marre lorsque vous cliquez sur «Installation en un seul clic» sous USB.
   L'installation peut prendre un certain temps, selon la configuration de votre PC. Veuillez patienter.

Remarque: • Pour Windows, suivez l'étape 4. Pour macOS, saisissez le mot de passe du PC avant de passer à l'étape 4.

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement. (Si vous devez installer le logiciel OCR sous le système Windows, veuillez l'installer lorsque l'ordinateur est connecté à Internet).

Dé installer le pilote

Méthode de désinstallation du pilote sous Windows

Prenez Windows 7 comme exemple pour l'opération suivante, l'information d'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur le menu de démarrage de l'ordinateur, puis cliquez tous les programmes.
2. Cliquez sur Pantum, puis cliquez sur Pantum XXX Series.
   XXX représente le modèle du produit de Pantum XXX Series.
3. Cliquez sur la désinstallation, supprimez la pilote selon l'explication de fenêtre de désinstallation.
4. Décharger puis redémarrer l'ordinateur.

Méthode de désinstallation du pilote sous macOS

Prenant macOS 10.14 comme exemple pour l'opération suivante, l'information de l'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur la rubrique de menu Finder d"ordinateur «Aller» - «Applications» - «Pantum» - «Service» - «Ip-2133mfp».
2. Supprimez le pilote en suivant les instructions de la fenêtre pop-up de désinstallation.
3. Désinstallation terminée.

04 Ré glage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)

Compatible avec l'imprimante avec l'impression par le réseau câblé, connectez l'imprimante au réseau, puis contrô lez l'imprimante pour l'impression par le mode de contrô le de réseau câblé.

Réglage de l'adresse IP

L'adresse IP de l'imprimante peut être obtenue automatiquement via la fonction DHCP ou définie manuellement.

Paramétrage automatique

La fonction de paramétrage automatique DHCP est activée par défaut pour l'imprimante.

1. Connectez l'imprimante au réseau par le biais d'un câble réseau, puis terminez les tâches préliminaires pour le démarrage.
2. L'imprimante va obtenir automatiquement l'adresse IP allouée de serveur. Ceci pourrait prendre quelques minutes pour obtenir l'adresse IP à l'influence d'environnement de réseau.
   Vous pouvez imprimer 'page de réglage de réseau' pour voir l'adresse IP d'imprimante ou consulter l'information de réseau par le panneau de contrôle d'imprimante. Si l'adresse IP n'est pas listée, veuillez vérifier l'environnement de réseau ou attendre quelques minutes, puis réessayez.

Remarque: • Si l'allocation automatique de l'adresse IP du serveur DHCP ne réussit pas, l'imprimante va obtenir automatiquement l'adresse locale de lien alloué par le système 169.254.xxx.xxx.

Paramétrage manuel

Réglage l'adresse IP manuel par le panneau de contrôle d'imprimante.

Configurez l'adresse IP par le réglage manuel d'imprimante par le serveur Web intégré.

05 Configuration de ré seau sans fil (adé quat pour

le modè le avec Wi-Fi)

Basé sur le modèle, le modèle d'imprimante avec fonction d'impression Wi-Fi prend en charge deux types de connexion réseau sans fil : Wi-Fi Station et Wi-Fi Direct. En général, une seule connexion est connectée simultanément entre l'ordinateur et l'imprimante.

Wi-Fi Station : connecter l'équipement sans fil par le routeur

1. Point de connexion (routeur sans fil)
2. Imprimante de réseau sans fil
3. Connecter l'ordinateur du point de connexion par le réseau sans fil
4. Connecter à l'ordinateur du point de connexion par le réseau câblé

Mode de connexion Wi-Fi Direct: connecter le terminal de client sans fil et l'imprimante avec fonction Wi-Fi

1. Imprimante de réseau sans fil
2. Terminal de client sans fil à connecter directement avec l'imprimante de réseau sans fil

Mode de structure de base

Vous pouvez connecter l'ordinateur et l'imprimante par le point de connexion (routeur sans fil). Le point de connexion (routeur sans fil) est dividé en outil de configuration de réseau sans fil et configuration Wi-Fi Protected Setup (WPS).

Important: avant d'installer le réseau sans fil, il faut connaître le nom de réseau (SSID) et le mot de passe de point de connexion (routeur sans fil), utilisez en cas de configuration de réseau sans fil. Si vous n'êtes pas sûr, veuillez consulter votre administrateur de réseau ou le fabricant de point de connexion (routeur sans fil).

Outil de configuration de réseau sans fil

Si votre ordinateur a déjà installé de pilote et connecte au réseau sans fil, mais le réseau sans fil n'a pas changé, vous pouvez reconfigurer par l'outil de configuration de réseau sans fil.

Travail préparatoire

1. Point de connexion (routeur sans fil).
2. Ordinateur déjà connecté au réseau.
3. Imprimante avec la fonction de réseau sans fil.

Méthode de configuration d'outil de réseau sans fil

Sortir l'outil de configuration de réseau sans fil dans l'ordinateur.

1) Dans le système Windows: cliquez sur le menu "Commencer"—"Tous les programmes"—
"Pantum" Description de produit "Outil de configuration de réseau sans fil" de l'ordinateur.
2) Système macOS: cliquez sur la rubrique de menu Finder d'ordinateur "Aller" - "Applications" - "Pantum" - "Service" - "Outil de configuration du réseau sans fil".

Comment fermer Wi-Fi dé jà connecté

Connectez le réseau sans fil en mode infrastructure en suivant les étapes ci-dessus. Si connecté, le voyant Wi-Fi du panneau de contrôle le est normalement allumé. Maintenez ce bouton enfoncé pendant plus de 2 secondes pour vous déconnecter du réseau Wi-Fi (le voyant Wi-Fi s'éteint).

Vous pouvez administrer la configuration d'imprimante par le serveur Web intégré.

Visiter le serveur Web inté gré

1. Ouvrez l'alimentation d'imprimante et d'ordinateur.
2. Connectez l'imprimante au réseau, assurez que l'imprimante connecte au réseau de l'ordinateur.
3. Entrez l'adresse IP d'imprimante dans la rubrique d'adresse de navigateur, visitez le serveur Web intégré d'imprimante.
4. Cliquez sur 'Connexion', entrez le nom d'utilisateur et le mot de passe (le nom d'utilisateur par défaut est admin, le mot de passe original est 000000), et cliquez sur 'Connexion'.

Remarque: • A cause de sécurité, il est conseillé que vous changez le mot de passe par défaut, vous pouvez entrer dans l'interface 'Gestion des utilisateurs' pour modifier.

Fonctions d'impression

Vous pouvez régler les fonctions d'impression via « Démarrer » - « Périphériques et imprimantes », sélectionnez l'imprimante correspondante, cliquez avec le bouton droit, réglez les fonctions d'impression dans « Options d'impression ». Voici certaines des fonctions:

Fonctions	Graphique
Impression recto verso automatique
Assembler
Ordre inverse
Multipage
Impression Affiche(Pour Windows uniquement)
Impression avec zoom
Taille personnalisée

Remarque: • Les explications ci-dessus prennent le système Windows 7 comme exemple.

• Vous pouvez sélectionner l'impression poster 2x2 dans multiple pages, pour réaliser la fonction impression poster.
• Vous pouvez ouvrir la première option d'impression, cliquez sur le bouton aide, et consultez la fonction et l'explication détaillée.

Paramètres d'impression

Définition des paramètres d'impression

Avant d'envoyer le travail d'impression, configurez les paramètres (tels que le type de papier, la dimension de papier et la source de papier) d'impression par les deux modes suivants.

Système d'opération	Modifier temporairement la configuration de travail d'impression	Modifiez pour toujours la configuration par défaut
Windows 7	1. Cliquez sur le menu 'Fichier'-Imprimer' sélectionnezl'imprimante 'Propriétés de l'imprimante' (les étapes détaillées peuvent varier selon le système d'opération).	1. Cliquez sur le menu 'Démarrer' -'Panneau de configuration-'Périphériques et imprimantes'.2. Cliquez à droite sur l'icô ne d'imprimante, sélectionnez 'Options d'impression', modifiez la configuration et sauvegardez.
macOS	1. Cliquez sur le menu 'Fichier'-Imprimer.2. Modifiez la configuration dans la fenêtre sortie.	1. Cliquez sur le menu 'Fichier-'Imprimer'.2. Modifiez la configuraiton dans la fenêtre sortie, cliquez pour sauvegarder la préconfiguration. (A chaque impression, il faut choisir la préconfiguration, sinon imprimer selon la configuration par défaut.)

Impression recto verso automatique

L'imprimante offre un mode d'impression recto verso automatique de papier ordinaire. Le mode d'impression recto verso automatique prend en charge les formats suivants : A4, Lettre, Légal, Oficio, Folio, 16K.

Remarque: • Si vous utilisez des supports non adaptés à l'impression recto verso automatique, vous risquez d'endommager l'imprimante.

• L'impression automatique de double faces n'est pas compatible avec l'impression poster.
• A propos de papier, voir le chapitre 2 pour le type d'intermédia d'impression de boîte d'alimentation automatique de papier.

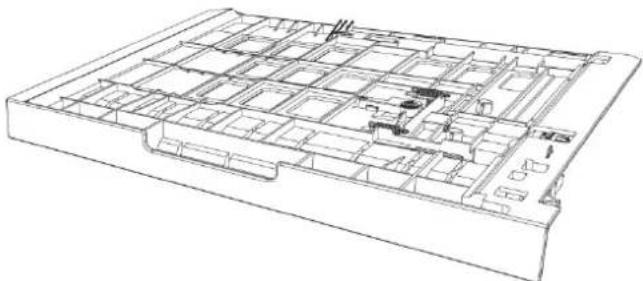

Configuration d'unité d'impression de double faces

Pour avoir le meilleur effet d'impression, vous pouvez configurer la dimension de papier d'unité d'impression de double faces. En cas d'impression de double faces pour A4 et 16K,, il faut régler le blocage à la position A4; en cas d'imprimer de double faces de Lettre, Légal, Folio et Oficio, il faut régler le blocage à la position Lettre.

Les étapes de configuration d'unité d'impression de double faces comme suit:

1. Sortez l'unité d'impression de double faces.

1. Mettez le dos de l'unité d'impression de double faces vers le haut.

1. Réglez la dimension de papier en A4 ou à la position Lettre, pour terminer la configuration.

1. Mettez l'unité d'impression de double faces dans l'imprimante.

Comment imprimer double faces automatiquement

1. Ouvrez la tâche d'impression à partir de l'application (par exemple Notepad).
2. Sélectionnez Imprimer dans le menu Fichier.
3. Sélectionnez l'imprimante du modèle correspondant.
4. Cliquez sur 'Préférences', pour configurer l'impression.
5. Sélectionnez 'Recto verso' de l'option 'Basique', sélectionnez 'Bord long' ou 'Bord court'.
6. Cliquez sur 'Ok', pour terminer la configuration d'impression. Cliquez sur 'Imprimer' pour réaliser l'impression de double faces automatique.

Impression muet

Réglez l'impression en muet, pour diminuer le bruit d'impression, mais la vitesse d'impression peut être ralentie.

Impression muet, les étapes d'opération sont comme suit (adéquat pour installer l'imprimante par le mode de connexion USB)

Prenant le système Windows 7 comme exemple pour les étapes suivantes, l'information d'écran de votre ordinateur peut varier dû au différent système d'opération.

1. Entrez dans 'Menu de démarrage'-'Panneau de configuration' de l'ordianteur consultez

'Périphériques et imprimantes'.

1. Cliquez l'imprimante par la touche droite, sélectionnez 'Propriétés de l'imprimante' dans le menu déroulant.

2. Entrez dans 'Paramètres secondaires'.

3. Crochez 'Impression en sourdine', cliquez sur 'Ok', pour compléter la configuration.

1. Ouvrez le travail d'impression à imprimer du programme d'application, sélectionnez l'imprimante du modèle correspondant, et configurez l'impression selon le besoin.
2. Cliquez sur 'Imprimer', pour réaliser l'impression muet.

Remarque: • L'imprimante de panneau de contrôle LCD peut configurer l'impression muet par la touche de panneau de contrôle.

Configuration auto éteint

'Configuration auto éteint' pour configurer la condition d'éteindre d'imprimante et le temps de rallongement d'éteindre.

1. Entrez dans 'Menu démarrer' - 'Panneau de configuration' - consulter 'Pé riphé riques et imprimantes'.
2. Cliquez à droite de l'imprimante, sélectionnez 'Propriétés de l'imprimante' dans la liste déroulante.
3. Entrez dans l'option 'Paramè tres secondaires', configurez l'option correspondante 'Configuration auto éteint'.
4. Cliquez sur 'OK', pour compléter la configuration.

Remarque: • Le modèle de panneau de contrôle LCD peut configurer la fonction auto éteint par les touches de panneau de contrôle. • Certain pays (ou région) ne supporte pas la fonction de configuration d'auto éteint.

Fonction de copie

Fonction Impression		Explication
copie standarde	Multi-page sur 1	Imprimer le document de multiple pages à un papier.
	Clone	Imprimer multiple même images sur un papier.
	Affiche	Imprimer un manuscrit sur multiple papiers.
	Copie par exemplaire	Imprimer le manuscrit en mode un par un.
	Photocopie de double face	Peut réaliser manuellement la photocopie de double face de manuscrit.
	Mode d'exposition	Configurer le mode de qualité, augmenter l'effet d'photocopie.
	Luminosité	A travers la configuration de luminosité, régler la qualité de copie sur couleur.
	Zoom	Raccourcir ou élargir la dimension d'image de photocopie.
	Configuration de papier	Configurer la dimension de papier et le type de papier.
copie de carte d'identité	Mode d'alignement	Configurer le mode de classement de photocopie de carte d'identité.
	Luminosité	A travers la configuration de luminosité, régler la qualité de copie sur couleur.
	Format du papier	Configurer la dimension de papier.
	Luminosité	A travers la configuration de luminosité, régler la qualité de copie sur couleur.
copie de billets	Format du papier	Configurer la dimension de papier.
	Multi-page sur 1	Imprimer le document de multiple pages à un papier.

Configuration de copie standarde

Pour obtenir une bonne copie, vous pouvez régler les configurations correspondantes dans le menu de configuration.

1. Appuyer sur la touche 'Photocopier' de panneau de contrôle, puis appuyer sur la touche 'Menu', pour entrer à l'interface 'Réglage menu'.
2. Appuyer sur la touche 'OK', pour entrer à l'interface 'Configuration de photocopie'.
3. Appuyez sur les boutons fléchés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

Remarque: • Les modes d'exposition, la luminosité, le zoom, le paramètre de papier, lorsque l'options de configuration est confirmée, elle va rester en vigueur toujours.
- Configuration de photocopie multiple pages en une, clonage, poster, une après l'autre et photocopie de double face, lorsque la photocopie est finie, changer la touche de panneau de contrôle ou la machine redémarre, la configuration restaure en défaut.

Multi-page sur 1

Par la configuration multiple pages en une, il se peut photocopier un document de 2 pages ou 4 pages sur un papier, la photocopie est compatible avec l'alimenteur de documents automatique et la plateforme de manuscrit en verre.

La fonction de 'Multi-page sur 1'a de 3 modes:

(1) 2 Pages sur 1:

(2) 4 Pages sur 1 en orientation horizontale:

(3) 4 Pages sur 1 en orientation verticale:

Remarque: • Les fonctions de zoom et 'Multi-page sur 1' ne peuvent pas être configurées au même temps.

Clone

Par la configuration de clonage, vous pouvez imprimer plusieurs image originales sur un papier, la photocopie d'alimenteur de documents automatique et la plateforme de manuscrit en verre est compatible.

La fonction de'Clone'a 3 modes:

Remarque: • Les fonctions de zoom et'clone' ne peuvent pas être configurées au même temps.

Affiche

A travers la fonction de'affiche, une photos originaux peuvent être copiées sur plusieurs feuilles séparément. Poster' est seulement compatible avec la photocopie de plateforme de manuscrit en verre.

La fonction de'affiche a 3 modes:

2x2: 3x3: 4X4:

Remarque: • Les fonctions de zoom et affiche ne peuvent pas être configurées au même temps.

Copie par exemplaire

Un après l'autre' est seulement compatible avec la photocopie de mode d'alimenteur de documents automatique (ADF).

La fonction de copie par exemplaire a 2 modes:

Démarrer:

Dé sactivé :

Photocopie de double face manuelle

Vous pouvez utiliser la photocopie de double par tablette et ADF, l'exemple suivant prenant la photocopie de double face.

La photocopie de double face a 4 modes:

1. Face single → Face single:

1. Face single → Double face::

2. Double face Face single:

Les étapes d'utilisation de manuscrit de photocopie de double face

1. Mettre le manuscrit dans l'alimenteur avec le front vers le haut, l'entrée en premier de top; en même temps assurer l'entrée de papier dans la boîte.

1. Opérer selon les étapes descrites au chapitre 8, sélectionner le mode de photocopie de double face, appuyer sur la touche 'OK' pour sauvegarder la configuration.

2. Appuyer sur la touche 'Démarrer' pour commencer la photocopie.

3. Après la sortie de papier, l'orientation de papier est indiquée comme dans la figure:

1. Après la photocopie de la première face, mettre le papier dans l'alimenteur (sans renverser et tourner) selon l'orientation indiquée dans la figure.

Remarque: • Si l'attente de l'indication de tournament de page de panneau dépasse le temps supplémentaire, alors l'impression sera faite automatiquement sur une face.

1. Appuyer sur la touche 'Démarrer', pour faire la photocopie de la deuxième face.

Configuration de copie de pièce d'identité

Pour avoir meilleur effet de photocopie, vous pouvez modifier la configuration correspondante par le menu 'Configuration de photocopie de carte d'identité'.

1. Appuyer sur la touche 'Photocopie de pièce d'identité' sur le panneau de contrôle, appuyer sur la touche 'menu' pour entrer à l'interface 'configuration de menu'.
2. Appuyer sur la touche 'OK', pour entrer à l'interface 'configuration de photocopie de pièce d'identité.
3. Appuyez sur les boutons fléchés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

Configuration de copie de billets

Afin d'avoir meilleur effet de photocopie de reçu, vous pouvez modifier la configuration correspondante par le menu 'configuration de photocopie de reçu'.

1. Appuyer sur la touche 'photocopie de reçu' sur le panneau de contrôle, puis appuyer sur la touche 'menu' pour entrer à l'interface 'configuration de menu'.
2. Appuyer sur la touche 'OK', pour entrer à l'interface 'configuration de photocopie de reçu'.
3. Appuyez sur les boutons fléchés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

Cette imprimante propose deux types de numérisation : Le mode « Push Scan » qui implique de numériser par le biais des opérations du Panneau de commandes de l'imprimante, et le mode « Pull Scan » qui implique de numériser par le biais de l'application de numérisation du terminal PC. Veuillez assurer installer le pilote d'imprimante sur l'ordinateur avant le scan.

Pull Scan

Vous pouvez scanner le programme d'application de PC par le mode USB, câblé ou WiFi. Veuillez assurer la connexion à l'imprimante est correcte avant le scan.

Numérisation du système Windows

Application de numérisation Pantum

Étapes :

1. Cliquez deux fois sur « Application de numérisation Pantum » sur l'ordinateur. L'icône est indiquée ci-dessous:
2. La fenêtre d'invite est indiquée ci-dessous:

1. Dé finissez la numérisation dans la liste de droite. Cliquez sur « Numé riser » dans l'angle inférieur droit et commencez à numériser.

Remarque: • Les images au format BMP, JPG, TIF, PDF, PNG et OFD peuvent être numérisées par le logiciel d'application de numérisation Pantum. La reconnaissance de texte d'image est disponible pour les documents au format DOCX, XLS, XLSX, PPTX, TXT et PDF consultable. (Si vous avez besoin d'utiliser la fonction de reconnaissance d'image et de texte, veuillez télécharger et installer le logiciel OCR en suivant les instructions de l'interface après l'installation du pilote. Pour la méthode d'installation, veuillez-vous ré férer à la Section 3)

Numérisation sur macOS

Numérisation ICA

Ouvrir ICA via « Imprimer et numériser »

Étapes :

1. Après avoir installé le pilote de l'imprimante, cliquez sur l'icône « Préférences Système » dans le coin inférieur gauche du bureau de l'ordinateur.
2. Après l'ouverture de la fenêtre contextuelle, cliquez sur « Imprimantes et scanners ».
3. Après l'ouverture de la fenêtre contextuelle, cliquez sur « Numériser ».
4. Cliquez sur « Ouvrir le scanner » et la fenê tre contextuelle de numérisation s'affiche.
5. Cliquez sur « Afficher les détails » dans le coin inférieur droit pour définir les paramètres de numérisation.
6. Cliquez sur « Numériser » dans le coin inférieur droit et commencez à numériser.

Utiliser CIA par le biais des applications

Étapes :

1. Cliquez sur l'icône « Recherche » dans le coin inférieur gauche du bureau de l'ordinateur ou utilisez les raccourcis Accédez à « Transfert d'images » dans « Applications » et cliquez pour lancer l'application.
2. Après avoir sélectionné l'imprimante dans la liste à gauche, définissez les paramètres de numérisation dans la liste de droite. Cliquez sur « Numériser » dans le coin inférieur droit et commencez à numériser.

Numérisation TWAIN

Exemple Photoshop.

Étapes :

1. Lancez Photoshop, cliquez sur « Fichier » – « Importation » dans le coin supérieur gauche, sélectionnez le scanner TWAIN, comme indiqué ci-dessous :
2. Après l'ouverture de la fenê tre contextuelle, définissez les informations de numérisation dans la liste à droite des « Paramètres de base » et « Paramètres avancés ». Cliquez sur « Numériser » et commencez la numérisation.

Push Scan

Ce chapitre introduit comment utiliser le panneau de contrô le d'imprimante à scanner le document dans PC, Email, FTP et clé U.,SMB.

Remarque: • Scanner la page single à PC/Email/FTP pour sauvegarder en PDF, TIFF, JPEG, OFD Numérisation simple vers un lecteur USB et enregistrement du fichier au format PDF, JPEG et OFD • Numérisation fusionnée vers ordinateur/courriel/FTP/SMB/USB et enregistrement du fichier au format PDF et OFD

canner à PC

Vous pouvez utiliser le panneau de contrôle d'imprimante à scanner le document à PC. (seulement compatible avec le mode de connexion de câble USB).

1. Assurer que l'oridnateur et l'imprimante sont dé marré es de plus la connexion est correcte.
2. Mettre le manuscrit sur la plateforme de manuscrit en verre ou dans ADF.
3. Appuyez sur la touche « scan » dans le panneau de contrô le, appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner « scan de page single » ou « scan combiné », appuyez sur la touche OK.
4. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
5. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « Scanner à », appuyez sur la touche « OK ».
6. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner « scanner à PC », appuyez sur la touche OK; appuyez sur la touche « Démarrer », pour commencer à scanner.
7. En cas de scanner en combinaison, mettre le document à scanner dans la plateforme de manuscrit en verre, appuyez sur la touche « Démarrer », continuer à scanner la 2ième page (utiliser ADF peut connecter directement le scan).

Numériser vers e-mail

Vous pouvez scanner le document en noir et blanc ou de couleur dans le programme d'application d'email en forme d'attachement de document. Les étapes d'opération comme suit:

1. Assurer que l'oridnateur et l'imprimante sont dé marré es de plus la connexion est correcte.

2. Configurer le port client SMTP.

3. Configurer le répertoire d'adresse d'email.

4. Mettre le manuscrit sur la plateforme de manuscrit en verre ou dans ADF.

5. Appuyez sur le bouton « Scan » sur le panneau de commandes et appuyez sur « ▲ » ou « ▼ » dans le pavé directionnel pour sélectionner « Numérisation d'une page simple » ou « Fusionner », puis appuyez sur le bouton « OK ».

6. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».

7. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « Scanner à », appuyez sur la touche « OK ».

8. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Numé riser vers e-mail » et appuyez sur le bouton « OK ».

9. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Carnet d'adresses e-mail » ou « Groupe mail » et

appuyez sur le bouton « OK ».

1. Appuyez sur « ▲ » ou « ▼ » pour sélectionner une adresse ou un groupe, puis appuyez sur le bouton « OK » ; appuyez sur le bouton « Démarrer » pour démarrer la numérisation.
2. En cas de scanner en combinaison, mettre le document à scanner dans la plateforme de manuscrit en verre, appuyez sur la touche « Démarrer », continuer à scanner la 2ième page (utiliser ADF peut connecter directement le scan).

Veuillez suivre ces instructions pour le paramétrage de l'envoi massif d'e-mails :

définissez le nom du groupe pour l'envoi massif d'e-mail par page Web et spécifiez les membres, c'est-à-dire les destinataires, dans le groupe d'envoi massif d'e-mails. Après la numérisation, le microprogramme envoie les documents numérisés au serveur de messagerie. Puis, le serveur de messagerie envoie les documents à chaque membre du groupe.

Numériser vers FTP

Scanner à FTP, il faut assurer que l'utilisateur ait l'environnement de réseau, il se peut scanner une grande quantité de document dans le réseau, il faut entrer l'adresse de serveur, le nom d'utilisateur et le mot de passe pour connecter FTP. Les étapes d'opération comme suit:

1. Assurer que l'oridnateur et l'imprimante sont dé marré es de plus la connexion est correcte.
2. Configurer le répertoire d'adresse FTP.
3. Mettre le manuscrit sur la plateforme de manuscrit en verre ou dans ADF.
4. Appuyez sur le bouton « Scan » sur le panneau de commandes et appuyez sur « ▲ » ou « ▼ » dans le pavé directionnel pour sélectionner « Numérisation d'une page simple » ou « Fusionner », puis appuyez sur le bouton « OK ».
5. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
6. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « scanner à », appuyez sur la touche « OK ».
7. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Numé riser vers FTP » et appuyez sur le bouton « OK ».
8. Appuyez sur « ▲ » ou « ▼ » pour sélectionner le serveur et appuyez sur le bouton « OK »; appuyez sur le bouton « Démarrer » pour démarrer la numérisation.
9. En cas de scanner en combinaison, mettre le document à scanner dans la plateforme de manuscrit en verre, appuyez sur la touche « Démarrer », continuer à scanner la 2ième page (utiliser ADF peut connecter directement le scan).

Scanner à clé U

Scanner le document dans la clé U sans ordinateur, avant l'opération, assurer que la clé U ait la capacité de stockage suffisante. Les étapes d'opération sont comme suit:

1. Brancher la clé U dans l'interface USB en avant de l'imprimante.
2. Mettre le manuscrit sur la plateforme de manuscrit en verre ou dans ADF.
3. Appuyez sur le bouton « Scan » sur le panneau de commandes et appuyez sur « ▲ » ou « ▼ » dans le pavé directionnel pour sélectionner « Numérisation d'une page simple » ou « Fusionner », puis appuyez sur le bouton « OK ».
4. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
5. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « scanner à », appuyez sur la

touche « OK ».

1. Appuyez sur la touche « ▲ » ou « ▲ » pour sélectionner « scanner à clé U », appuyez sur la touche « OK »; appuyez sur la touche « démarrer », pour commencer le scan.

2. En cas de scanner en combinaison, mettre le document à scanner dans la plateforme de manuscrit en verre, appuyez sur la touche « Démarrer », continuer à scanner la 2ième page (utiliser ADF peut connecter directement le scan).

L'imprimante va créer un porte-document PantumScan sur la clé U, après le scan le manuscrit est sauvegardé en format.PDF ou.JPG dans ce document.

Remarque: • Compatible avec le format clé U: le système Windows est compatible avec FAT et FAT32le système macOS est compatible avec MS-DOS (FAT).

Scanner vers SMB

Pour utiliser la fonction « Scanner vers SMB », vous devez d'abord créé un dossier partagé sur l'ordinateur Windows ou Mac.

Créer un dossier partagé

Windows 10 est pris comme exemple pour la description des étapes suivantes.

1. Sous le système Windows, cliquez avec le bouton droit de la souris sur le dossier que vous souhaitez partager, puis sélectionnez Propriétés.
2. Sélectionnez l'onglet « Partager », puis cliquez sur « Partager ».
3. À partir de la fenêtre « Accès réseau », cliquez sur le menu déroulant, sélectionnez « Tout le monde », puis cliquez sur « Ajouter ».
4. Changez le niveau de permission « Tout le monde » ajouté à l'étape (3) en « Lecture/Écriture », et cliquez sur « Partager (H) » dans le coin inférieur droit.
5. Si le chemin de votre dossier partagé s'affiche sur le chemin du réseau, cela signifie qu'il a été partagé avec succès.

Configuration de « Scanner vers SMB »

1. Assurer que l'oridnateur et l'imprimante sont démarrées de plus la connexion est correcte.
2. Pour la configuration du carnet d'adresses SMB(Elle est configurable via un serveur Web.)
3. Mettre le manuscrit sur la plateforme de manuscrit en verre ou dans ADF
4. Cliquez sur « Scanner - Scanner vers SMB » sur le panneau de contrôle de l'imprimante.
5. Sélectionnez le réglage de numérisation approprié, cliquez sur le bouton "Scan" pour effectuer une numérisation.

10 Maintenance de routine

Remarque: • La figure est pour la référence seule, l'imprimante peut avoir différence dû à l'aspect modèle et la fonction différente.

Nettoyage de l'imprimante

Remarque: • Veuillez utiliser des détergents doux.

- Après l'usage, une partie de pièces de l'imprimante sont toujours en état de haute température. En cas d'ouvrir le couvercle avant ou arrière et toucher les pièces, il ne faut pas toucher immédiatement la position d'étiquette d'avertissement de haute température, afin d'éviter la brûlure.

1. Utilisez un chiffon doux pour nettoyer l'extérieur de l'imprimante.

1. Enlever le couvercle de scanneur, essuyer légèrement la plateforme de manuscrit en verre par le chiffon doux.

1. Ouvrez le couvercle frontal, sortez la cartouche de carbone laser le long la glissière.

Remarque: • Lorsque vous enlevez la cartouche de toner, placez-la dans un sac de protection ou enveloppez-la dans du papier épais pour que son éviter son exposition directe à la lumière ne l'endommage.

1. Nettoyez l'intérieur de l'imprimante en essuyant doucement la partie grisée avec un chiffon sec et non pelucheux, comme le montre l'image.

1. Utilisez le chiffon non pelucheux à essuyer légèrement le verre LSU d'imprimante.

1. Ouvrez la boîte d'alimentation de papier automatiquement d'imprimante, essuyez doucement avec le chiffon non pelucheux sec à essuyer le rouleau de prise.

Remarque: • Il faut nettoyer périodiquement la saleté sur le couvercle supérieur d'alimenteur de documents automatique, veuillez essuyer l'endroit indiqué à la figure avec un chiffon avec la surface douce.

Maintenance de cartouche et composants de tambour

A propos de cartouche et composants de tambour

1. Cartridge, l'utilisation et l'entretien de l'ensemble de tambour.

Veuillez utiliser la cartouche originale pour obtenir la bonne qualité d'impression.

Veuillez prêter à ces consignes à suivre en cas d'utiliser la cartouche:

• Veuillez sauvegarder la cartouche dans un endroit sec et évier la lumière.
• Il ne faut pas remplir à nouveau la cartouche vous-même. Sinon l'endommagement causé ne sera pas dans la portée de garantie d'imprimante.
• Veuillez mettre la cartouche dans un endroit sec et frais.
• Il ne faut pas mettre la cartouche près de source de feu, le poudre de carbone dans la cartouche est inflammable, pour éviter l'incendie.
• En cas de sortir ou démonter la cartouche, veuillez prêter attention au problème de fuite de poudre de carbone, au cas où la fuite de poudre de carbone touche la peau ou vole dans les yeux ou la bouche, veuillez laver immédiatement avec l'eau, en cas de non confort, veuillez aller voir le médecin.
• Lorsque vous placez la cartouche, s'il vous plaît rester à l'écart des enfants peuvent contacter région.

2. Durée de vie de cartouche.

• La durée de vie de cartouche dépend de la quantité de poudre de carbone nécessaire pour le travail d'impression.
• L'écran LCD affiche 'fin de durée de vie de cartouche', ceci signifie que cette cartouche est à la fin de durée de vie, veuillez changer la cartouche.

3. Durée de vie de composant de tambour.

- L'écran LCD affiche 'fin de durée de vie de composant de tambour', ceci signifie que ce composant de tambour est à la fin de durée de vie, veuillez changer le composant de tambour.

Changer la cartouche et le composant de tambour

Remarque: Avant de changer la cartouche, veuillez prêter attention à ces consignes suivants :

• Puisque la surface de cartouche peut avoir des poudres de carbone, il faut être prudent enc cas de sortir, pour éviter la tombe.
• Veuillez mettre la cartouche sortie sur le papier pour éviter de chute d'une grande portée de poudre de carbone.
• Lors de l'installation, ne touchez pas la surface de la cartouche de toner afin d'éviter de la rayer.

Les étapes de changement de cartouche comme suit :

1. Éteignez l'imprimante.

1. Ouvrez le couvercle en avant, enlevez la cartouche laser le long la glissière.

1. Appuyez sur le bouton bleu à gauche de composant de tambour par la main gauche, en même temps levez la poignée de cartouche par la main droite, et sortez la cartouche.

1. Ouvrez le nouvel emballage de cartouche, prenez la poignée de cartouche, secouez doucement 5 à 6 fois pour que le poudre de carbone dans la cartouche est proportionné.

1. ortez le scellement et enlevez le couvercle de protection de cartouche.

1. Mettez la cartouche dans le composant de tambour le long la glissière, pour compléter l'installation de cartouche.

1. Prenez le composant de tambour dans la cartouche installée, installez le composant de tambour avec la cartouche installée le long la glissière d'imprimante pour terminer l'installation.

1. Fermez le couvercle frontal.

Remplacer le tambour étapes de montage sont les suivantes:

1. Éteignez l'imprimante.

1. Ouvrez le couvercle frontal, sortez la cartouche de carbone laser le long la glissière.

1. Appuyez sur le bouton bleu à gauche de composant de tambour par la main gauche, en même temps levez la poignée de cartouche par la main droite, et sortez la cartouche.

1. Ouvrez le nouvel emballage de composant de tambour, enlevez le dispositif de protection de composant de tambour, et mettez le composant de tambour sur une surface nivellée.

1. Mettez la cartouche dans le composant de tambour le long la glissière, pour compléter l'installation de cartouche.

1. Prenez le composant de tambour dans la cartouche installée, installez le composant de tambour avec la cartouche installée le long la glissière d'imprimante pour terminer l'installation.

1. Fermez le couvercle frontal.

11 Ré solution des problème mes

Veuillez lire attentivement cette section. Elle peut vous permettre de résoudre les problèmes les plus courants associés à l'impression. Si le problème persiste, veuillez contacter le centre de service après-vente Pantum.

Avant de résoudre les problèmes courants, vérifiez d'abord que :

• Le cordon d'alimentation est correctement branché et que l'imprimante est allumée.
• Toutes les protections sont enlevées.
• La cartouche de toner est installée correctement.
• Le papier est correctement chargé dans le plateau.
• Le câble reliant l'imprimante à l'ordinateur est correctement branché.
• Le pilote d'imprimante adapté est sélectionné et correctement installé.
• Le port de l'ordinateur est correctement configuré et est connecté au port de l'imprimante adapté.

Retirer un bourrage papier

Bourrage moyen

Remarque: • Lors d'enlever le papier bourré, en cas de toucher des pièces détachées à l'intérieur, veuillez ne pas toucher immédiatement la position d'étiquette d'avertissement de haute température, afin d'éviter la brûlure.

1. Sortez la boîte de papier.

1. Sortez le bourrage papier en tirant doucement.

Si le papier ne se trouve pas dans la zone, veuillez arrêter et passer à l'étape 3.

1. Ouvrez le capot avant.

1. Sortez la boîte de poussière de carbone laser le long la glissière. (Pour éviter que l'exposition de tambour OPC affecte la qualité d'impression, veuillez utiliser mettre la boîte de carbone laser dans le sachet de protection ou envelopper la boîte de carbone laser par le papier épais.)

1. Sortez le bourrage papier en tirant doucement.

1. Après la sortie de papier bourré, ré installez la cartouche laser, fermez le couvercle frontal, et l'imprimante va prendre l'impression.

Bourrage papier dans l'unité de fusion

Remarque: • Veuillez ne pas toucher la partie ombre comme suit pour éviter la brûlure en cas de sortir le papier bourré d'unité de fixateur photographique.

1. Ouvrez le couvercle en avant, enlevez la cartouche laser le long la glissière.

1. Ouvrez le capot arrière.

1. Pour ouvrir l'unité de fusion, il convient de commencer par appuyer sur les poignées bleues de libération de l'unité de fusion des deux côtés, et ensuite sur la poignée noire de guidage du papier.

1. Sortez le bourrage papier en tirant doucement.

1. Fermez le couvercle arrière après la sortie de papier bourré.

1. Mettez la cartouche laser, fermez le couvercle en avant, l'imprimante va reprendre automatiquement l'impression.

Bourrage dans l'unité d'impression recto verso

1. Retirez l'unité d'impression recto verso de l'arrière de l'imprimante.

1. Retirez le bourrage papier.

1. Si le papier ne sort pas en même temps que l'unité d'impression recto verso, ouvrez le bac de chargement et retirez le bourrage directement du fond.

1. Après la sortie de papier bourré, remettez l'unité d'impression à double face, vérifiez les autres parties de produit, s'assurer qu'il n'y a plus de papier bourré, fermez le couvercle frontal, puis l'imprimante va reprendre à imprimer.

Remarque: • Après la sortie de papier bourré selon les étapes précédentes, fermez le couvercle frontal arrangez les papiers dans la boîte de papier, l'imprimante va reprendre à imprimer.
- Si l'imprimante ne reprend toujours pas l'impression, vérifiez si le bourrage papier a bien été retiré de l'imprimante.
- Si vous ne parvenez pas à retirer le bourrage papier, veuillez contacter votre centre de réparation autorisé Pantum local ou envoyez votre imprimante dans le centre de services autorisé Pantum le plus proche pour réparation.
- il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la référence.

Bourrage de papier d'alimenteur de documents automatique (ADF)

1. Ouvrir le couvercle supérieur d'alimenteur de documents automatique.

1. Enlever le papier bourré d'alimenteur de documents automatique.

1. Après l'enlèvement de papier bourré, fermer le couvercle supérieur d'alimenteur de documents automatique, la reprise d'imprimante est prête.

1. Si le papier bourré n'est pas facile à enlever, il se peut essayer d'ouvrir le couvercle de scanneur, et enlever le papier bourré de bloc.

Problè me du logiciel

Problème	Solution
Dans le porte-document 'imprimante et fax', l'icône imprimante ne s'affiche plus.	Réinstallez le pilote de l'imprimante.Vérifiez que le câble USB de l'interface et que le câble d'alimentation sont correctement branchés.
L'imprimante se trouve en mode Prêt mais n'effectue aucune tâche d'impression.	Si le problème persiste après avoir redémarré l'imprimante, veuillez réinstaller le pilote.S'assurer que la connexion de fil d'internet et USB soient correcte.
Impossible d'installer le pilote	Vérifiez que le service spouleur d'impression est activé.Vérifiez l'alimentation et les câbles de l'imprimante.
Le pilote ne peut pas être utilisé si l'adresse IP de l'imprimante a été modifiée.	Modifiez l'adresse IP du port du pilote de l'imprimante.Si la méthode ci-dessus ne fonctionne pas, veuillez réinstaller le pilote de l'imprimante.Il est conseillé de paramétrer une adresse IP fixe su l'imprimante réseau.Dans le réseau DHCP, il est conseillé de relier l'adresse IP à l'adresse MAC de l'imprimante.

Message d'erreur

Message d'erreur	Raison	Mesure
Aucune cartouche de toner détectée	La cartouche de toner n'est pas correctement installée ou elle est endommagée.	Nstallez la cartouche de toner correctement ou installez-en une nouvelle.
Toner bas (cette information d'indication s'affiche alternativement avec l'interface d'attente)	Quantité de poudre de cartouche insufisante.	Veuillez changer la nouvelle cartouche.
Nous vous recommandons de remplacer l'unité de fusion et l'unité d'alimentation en papier.	L'unité de fusion et l'unité d'alimentation en papier sont presque en fin de vie	Merci de contacter le service clientèle de Pantum si vous souhaitez remplacer l'unité de fusion
Remarque: Pour désactiver cette invite, il vous suffit d'appuyer sur le bouton « Menu » du panneau de l'imprimante et de cliquer sur « Gestion de l'unité de fusion et d'alimentation du papier » dans l'interface « Réglages du menu »
Fin de durée de vie de tambour	Fin de poudre de tambour.	Veuillez changer la nouvelle cartouche.
Bourrage papier	Le papier d'impression n'est pas correctement chargé. Le papier d'impression n'est pas correctement chargé. Le papier ne correspond pas aux spécifications.	Chargez correctement le papier d'impression.
Bourrage papier dans l'imprimante	Le papier d'impression n'est pas correctement chargé.	Chargez correctement le papier d'impression.
Le scanneur est occupé	Avec d'autres tâches de numérisation.	Veuillez annuler la tâche en cours ou attendre la fin des autres tâches de numérisation.
La numérisation a échoué	Erreur interne du scanneur.	Veuillez contacter le service clientèle Pantum.
Chargeur vide	Si vous avez sélectionné le chargeur automatique de documents comme source de numérisation, et que celui-ci est vide, cemessage s'affiche au démarrage d'une tâche de copie ou de numérisation.	Veuillez mettre le manuscrit correctement.
Bourrage de papier AFD	Le bourrage de papier ou l'échec d'alimentation de papier en cas de photocopier ou scanner utilisant AFD, cette information est indiquée.	Veuillez éliminer le papier bourré, arranger bien le manuscrit pour mettre dans ADF, refaire le scan.

Remarque: • Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificat des Trois Garanties pour les coordonnées détaillées.

Résolution des problème mes courants

Problèmes courants

Type de problème	Phénomène de panne	Raison	Solution
Problèmes d'impression	Mauvaise qualité d'impression	Voir Défauts d'image.	Voir Défauts d'image.
Problèmes de copie	Copie impossible	Le scanneur est endommagé.	Veuillez contacter le service clientèle Pantum.
	Copie d'image anormale	• Le scanneur est sale ou défectueux.• Cartouche est sale ou endommagé.	• Nettoyez le scanneur.• Il est conseillé de changer la cartouche originale.
Problèmes avec l'imprimante	L'imprimante ne fonctionne pas	• Le cordon d'alimentation n'est pas correctement branché.• Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché.• Erreur dans l'indication du port d'impression.• L'imprimante se trouve hors-ligne et Utiliser l'imprimante hors-ligne est décoché.• L'imprimante ne reprend pas l'impression après une erreur interne, par exemple un bourrage papier, un manque de papier, etc.• L'installation de programme d'imprimante n'est pas correcte. • L'écran LCD affiche des messages d'erreur.	• Vérifiez que le cordon d'alimentation soit correctement branché.• Couper le câble d'imprimante, puis reconnecter.• Vérifier la position d'imprimante Windows, assurer que le travail d'impression envoye au port correct. Si l'ordinateur a plusieurs ports, veuillez assurer le produit est connecté au port correct.• Veuillez assurer que l'imprimante soit en état de connexion normale.• Veuillez éliminer l'erreur, pourque l'imprimante reprenne l'état normal. • Décharger puis réinstaller le pilote d'imprimante.
	L'impression en ligne ne fonctionne pas	• Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché. • L'installation de programme d'imprimante n'est pas correcte. • Erreur interne de l'imprimante.	• Couper le câble d'imprimante, puis reconnecter. • Décharger puis réinstaller le pilote d'imprimante.
Problèmes de numérisation	Erreur de numérisation	• Le câble de données de l'appareil n'est pas correctement branché. • Le pilote de numérisation n'est pas correctement installé. • L'écran LCD affiche des messages d'erreur.	• Vérifiez que le câble de données soit correctement branché. • Réinstallez le pilote de numérisation.
Problèmes avec le papier	Erreur de chargement du papier	• Le papier à imprimer n'est pas mis correctement. • Le support d'impression dépasse les spécifications d'utilisation. • Rouleau de tordage de papier sale. Trop de papier dans la boîte de papier.	• Veuillez installer correctement l'intermédia d'impression, en cas d'utiliser l'intermédia spécifique, veuillez utiliser la boîte d'alimentation de papier manuel pour l'impression. • Veuillez utiliser un support d'impression correspondant aux spécifications. • Nettoyer le rouleau de tordage de papier. • Enlevez les papiers résidus, veuillez mettre manuellement le papier dans la boîte de papier si l'impression sera imprimée sur l'intermédia spécifique.
	Bourrage papier	• Trop de papier dans la boîte de papier. • Le support d'impression dépasse les spécifications d'utilisation. • Le canal de chargement contient des substances étrangères. • Rouleau de tordage de papier sale. • Des pièces internes ne fonctionnent plus.	• Enlevez les papiers résidus, veuillez mettre manuellement le papier dans la boîte de papier si l'impression sera imprimée sur l'intermédia spécifique. • Enlevez les papiers résidus, veuillez mettre manuellement le papier dans la boîte de papier si l'impression sera imprimée sur l'intermédia spécifique. • Nettoyez le canal de chargement.

		• Nettoyer le rouleau de tordage de papier.
Impression de plusieurs pages à la fois	• Trop d'électricité statique sur le support papier.• Le support d'impression est humide ou collant.• Des pièces internes ne fonctionnent plus.	• Séparez à nouveau les pages du support d'impression pour éliminer l'électricité statique. Nous vous conseillons d'utiliser le support d'impression recommandé.• Séparez les pages du support d'impression ou utilisez un nouveau support d'impression ou un support sec.

Remarque: • Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificat des Trois Garanties pour les coordonnées détaillées.

Défauts d'image

Problème	Raison	Solution
	Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.La résolution est trop basse dans le programme d'impression, la valeur du paramètre de concentration est trop basse ou le mode d'économie de toner est coché.Cartouche endommagée.Il n'y a plus assez de toner.	Veuillez utiliser un support d'impression correspondant aux spécifications.Le réglage de résolution d'impression ou le réglage de densité ou le crochet du mode d'économie d'encre est annulé er cours de procédure de réglage.Il est conseillé de changer la cartouche originale.
Tâches de toner	La cartouche est salée ou fuit de carbone.Cartouche endommagée.Le support d'impression utilisé n'est pas conforme aux spécifications. Par exemple, le support d'impression est humide ou trop rugueux.Le canal de chargement est sale.Si des taches de toner apparaissent sur les pages copiées ou numérisées, cela implique la vitre du plateau es peut-être sale.Le scanneur est sale ou défectueux.	Il est conseillé de changer la cartouche originale.Veuillez utiliser un support d'impression correspondant aux spécifications.Nettoyez le canal de chargement.Nettoyez la vitre du plateau.

Taches blanches

• Le support d'impression utilisé n'est pas conforme aux spécifications. Par exemple, le support d'impression est humide ou trop rugueux.
  • Le canal de chargement est sale.
• L'intérieur de cartouche est endommagée.

• La vitre réfléchissante du laser à l'intérieur de l'imprimante est encrassée.

• Veuillez utiliser un support d'impression correspondant aux spécifications.

• Nettoyez le canal de chargement.
• Il est conseillé de changer la cartouche originale.
• Nettoyer le verre LSU.

Le toner ne sort pas

• Le support d'impression utilisé n'est pas conforme aux spécifications. Par exemple, le support d'impression est humide ou trop rugueux.
• L'intermédia de papier réglé n'est pas le même que celui de papier mis.
• L'intérieur de l'imprimante est encrassé.
• Cartouche endommagée.

• Les parties internes de l'imprimante sont endommagées.

• Veuillez utiliser l'intermédia d'impression dans la portée de sépcification, veuillez utiliser l'alimentation manuelle pour l'intermédia spécifique.

• Veuillez utiliser l'intermédia de papier correspondant pour imprimer.
  • Nettoyez l'intérieur de l'imprimante
• Il est conseillé de changer la cartouche originale.

Lignes noires verticales

• La cartouche est sale.
- Les composants internes de la cartouche sont endommagés.
- La vitre réfléchissante du laser à l'intérieur de l'imprimante est encrassée.
• Le canal de chargement est sale.
- Si des lignes noires verticales apparaissent lors de la copie ou de la numérisation, le scanneur ou la vitr du plateau sont peut-être sales.
• L'ampoule du scanneur est sale.
• Le scanneur est endommagé.

• Nettoyez ou changez la cartouche.
• Nettoyez la vitre réfléchissante du laser à l'arrière de l'imprimante.
• Nettoyez le canal d'entrée de papier d'imprimante.
• Nettoyez le scanneur ou la vitre du plateau.

Arrière-plan noir (arrière-plan gris)

• Le support d'impression utilisé n'est pas conforme aux spécifications. Par exemple, le support d'impression est humide ou trop rugueux.
  • La cartouche est sale.
• Les composants internes de la cartouche sont endommagés.
  • Le canal de chargement est sale.
• La tension de transfert à l'intérieur de l'imprimante est anormale.
• Numérisation exposée à la lumière.

• Si un arrière-plan noir ou gris apparaît sur les pages copiées ou numérisées, cela implique la vitre du plateau est peut-être sale.

• Veuillez utiliser un support d'impression correspondant aux spécifications.

• Nettoyez ou changez la cartouche.
• Nettoyez le canal de chargement à l'intérieur de l'imprimante.
• Veuillez fermer le capot sur le document, puis effectuez la copie et la numérisation.
  • Nettoyez la vitre du plateau.

Des traces cycliques apparaissent

• La cartouche est sale.
- Les composants internes de la cartouche sont endommagés.
• La tête de fusion est endommagée.

• Nettoyez ou changez la cartouche.
- Veuillez contacter le centre de service pour réparer ou changer les nouveaux composants de fixateur photographique.

Pages de travers

• Le papier à imprimer n'est pas mis correctement.

• Le canal de chargement de l'imprimante est encrassé.

• Assurez-vous que le papier d'impression est correctement placé.

• Nettoyez le canal de chargement à l'intérieur de l'imprimante.

Papier froissé

• Le papier à imprimer n'est pas mis correctement.
• Le support d'impression n'est pas conforme aux spécifications.

• Le canal de chargement de l'imprimante est encrassé.
  • La tête de fusion est endommagée.

• Assurez-vous que le papier d'impression est correctement placé.

• Veuillez utiliser un support d'impression correspondant aux spécifications.
• Nettoyez le canal de chargement à l'intérieur de l'imprimante.
• Veuillez contacter le centre de service pour réparer ou changer les nouveaux composants de fixateur photographique.

Le verso de l'impression est sale

• La cartouche est sale.
• Le rouleau de transfert de l'imprimante est encrassé.
- La tension de transfert à l'intérieur de l'imprimante est anormale.

• Nettoyez ou changez la cartouche.
- Nettoyez les parties de transferts internes de l'imprimante.

• La cartouche n'est pas correctement installée.
• L'intérieur de cartouche est endommagée.
• Le chargement anormal à l'intérieur de la machine, la cartouche n'est pas chargée.

• Si une image totalement noire apparaît lors de la copie et de la numérisation, il peut s'agir d'une surexposition de la numérisation et le capot sur le document n'est peut-être pas correctement fermé.
  • Le scanneur est endommagé.

• S'assurer l'installation correcte de cartouche.

• Il est conseillé de changer la cartouche originale.
• Veuillez fermer le capot sur le document, puis effectuez la copie et la numérisation.

Le toner n'adhère pas au papier

• Le support d'impression utilisé n'est pas conforme aux spécifications. Par exemple, le support d'impression est humide ou trop rugueux.
  • L'intérieur de l'imprimante est sale.
• Cartouche endommagée.

• Les parties internes de l'imprimante sont endommagées.

• Veuillez utiliser l'intermédia d'impression dans la portée de sépcification, veuillez utiliser l'alimentation manuelle pour l'intermédia spécifique.
  • Nettoyez l'intérieur de l'imprimante

• Il est conseillé de changer la cartouche originale.

Bandes horizontales

• La cartouche n'est pas correctement installée.
• La cartouche peut être endommagée.

• Les parties internes de l'imprimante sont endommagées.

• S'assurer l'installation correcte de cartouche.

• Il est conseillé de changer la cartouche originale.

Remarque: • Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificat des Trois Garanties pour les coordonnées détaillées.

12 Spécifications du produit

Remarque: • Les valeurs de spécification varient légèrement en fonction des modèles d'imprimantes et de leurs fonctions respectives. Pour plus d'informations sur les spécifications les plus récentes, rendez-vous sur: www.pantum.com.

Pré sentation des spécifications

Taille du produit(L x P x H)	BM4200D/BM4200DN/ BM4200DW Series : 385 mm*338 mm*303 mm
	BM4200AD/ BM4200ADN Series : 415 mm*360 mm*352 mm
Poids du produit (la cartouche et l'emballage non compris avec la machine)	BM4200D/BM4200DN/ BM4200DW Series :10.8 kg
	BM4200AD/ BM4200ADN Series : 9.32kg
Environnement d'impression	Portée de température d'impression: 10-32°C
	Portée d'humidité d'impression 20%RH~80%RH
Tension d'alimentation	110V Model AC100~127V,50Hz/60Hz,9A
	220V Model AC220~240V,50Hz/60Hz,4.5A
Bruit (niveau de pression acoustique)	Imprimer/Scanner: ≤52dB(A)
	En attente:≤30dB(A)
	Mode muet: ≤46 dB A)
Heure d'entrée en attente de réseau:	1 minutes
Tempsd'arrêtautomatique pardéfaut (UE seulement)	4 heures
Consommation électrique	Attente de réseau: ≤3.0 W; non sans fil ≤ 1.00
	En attente: ≤ 50W
	Eteint: ≤ 0.4W
	TEC: conforme aux exigences de l'indice d'efficacité énergétique chinois
Système d'exploitation	WindowsServer2012/Server2016/Server2019/Server2022/XP/Win7/Win8.1/Win10/win11(32/64 Bit)
	MacOS 10.10-14.0
	Linux Ubuntu 16.04/18.04/20.04/22.04
	iOS 11.0-16.1
	Android 6.0-13.0
	HarmonyOS 2.0-3.0
Interface de communication	Hi-speed USB 2.0
	IEEE802.3 10/100Base-Tx、IEEE802.3az
	WiFi 802.11a/b/g/n
Bande de fréquence	NFC(Passive) : 13.56MHz
	BLE: 2400MHz - 2483.5MHz
	Wi-Fi 2.4GHz : 2400MHz - 2483.5MHz
	Wi-Fi 5GHz : 5150MHz - 5350MHz; 5470MHz - 5725MHz;
	Wi-Fi 5.8GHz : 5725MHz - 5850MHz
Remarque:Les bandes de fréquences susmentionnées correspondent à des bandes de fréquences communes. Les différents marchés restreindront l'utilisation de certaines bandes de fréquences en fonction des exigences réglementaires du pays.
Puissance de sortie maximale (Déclaration de conformité EU)	BLE: ≤20.00dBm EIRP
	WLAN 2.4GHz: ≤20.00dBm EIRP
	WLAN 5GHz : ≤20.00dBm EIRP
	WLAN 5.8GHz : ≤14.00dBm EIRP

Spé cifications d'impression

Vitesse d'impression	33ppm(A4) /35ppm(Letter) /57ppm(A5 Bord long)
Délai d'impression de la première page	≤slant 8.5 S
Langage d'imprimante	PCL, PS, PDF

Spécifications de copie

Vitesse Photocopie	33cpm(A4)/35cpm(Letter)
FCOT	Plateau <10 secondesADF < 12secondes
Nombre maximal de pages pour impressiosuccessive	99 pages
Rapport de zoom	25%~400%
Autres fonctions de copie	Copie d'identité, copie de reçu, copie multipage, cloner la copie

Spécifications de numérisation

Type de numérisation	Plateau+ADF
Taille de numérisation maximum	Plateau : 216 × 297 mmADF :216 x 356mm
Chromoscan	Oui
Fonctions de sortie de numérisation	Scanner à E-mail, PC, FTP ou disque U,SMB

PANTUM
