Type de produit	Moniteur LED LCD
Marque	Iiyama
Modèle	ProLite XUB2763QSU
Catégorie	Moniteur
Taille de l'écran	27 pouces (68,6 cm)
Résolution native	2560 x 1440 (QHD)
Type de dalle	IPS
Taux de rafraîchissement	75 Hz
Temps de réponse	4 ms (gris à gris)
Luminosité	350 cd/m²
Contraste statique	1000:1
Connectivité	2x HDMI 2.0, 1x DisplayPort 1.2, 1x USB-C (avec charge 65W), 4x USB 3.0, sortie casque
Ergonomie	Hauteur réglable (150 mm), pivot (90°), inclinaison (-5° à 23°), rotation (45°), VESA 100x100
Haut-parleurs intégrés	2 x 2 W
Consommation électrique	Typique 27 W, veille 0,5 W
Alimentation	Adaptateur secteur externe (100-240 V CA)
Dimensions (avec pied)	611,5 x 530,5 x 239,5 mm (L x H x P)
Poids (avec pied)	7,4 kg
Fonctions principales	Mode anti-lumière bleue, FreeSync, OSD intuitif, haut-parleurs intégrés
Entretien et nettoyage	Éteindre l'écran, dépoussiérer avec un chiffon doux sec, éviter les produits chimiques
Sécurité	Ventilation adéquate, ne pas exposer à l'humidité, verrou Kensington
Pièces détachées et réparabilité	Adaptateur secteur et câbles disponibles ; réparation par centre agréé
Informations générales	Compatibilité VESA, garantie 3 ans constructeur, certification TÜV

FOIRE AUX QUESTIONS - ProLite XUB2763QSU IIYAMA

Comment régler la hauteur du moniteur ProLite XUB2763QSU ?

Pour régler la hauteur, tenez fermement la base et soulevez ou abaissez l'écran tout en maintenant le bouton de déverrouillage situé à l'arrière du pied. Le réglage vertical est de 150 mm.

Quelle résolution maximale supporte ce moniteur ?

La résolution maximale native est de 2560 x 1440 pixels (QHD) à 75 Hz via DisplayPort ou HDMI. Assurez-vous d'utiliser un câble adapté pour cette résolution.

Le moniteur est-il compatible avec le VESA ?

Oui, le ProLite XUB2763QSU est compatible avec le standard VESA 100x100 mm. Vous pouvez retirer le pied d'origine pour fixer un bras articulé.

Comment activer le mode anti-lumière bleue ?

Appuyez sur le bouton 'Menu' de la télécommande OSD, naviguez vers 'Réglages image' puis 'Anti-lumière bleue'. Vous pouvez choisir parmi plusieurs niveaux de filtration.

Le moniteur possède-t-il des haut-parleurs ?

Oui, il intègre deux haut-parleurs stéréo de 2 W chacun. Le son peut être réglé via le menu OSD ou les touches physiques.

Quel câble USB-C est recommandé pour la connexion ?

Utilisez un câble USB-C prenant en charge le mode DisplayPort Alt et une puissance de charge d'au moins 65 W pour profiter de la transmission vidéo et de la charge simultanée.

Comment nettoyer l'écran sans l'endommager ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon microfibre doux légèrement humidifié (eau claire) pour essuyer délicatement la surface. N'utilisez jamais de produits abrasifs ou alcoolisés.

Puis-je utiliser ce moniteur pour jouer à des jeux vidéo ?

Absolument. Avec un taux de rafraîchissement de 75 Hz et la technologie AMD FreeSync, il offre une expérience fluide pour les jeux occasionnels. Le temps de réponse de 4 ms est correct pour la plupart des titres.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 0,5 W. En fonctionnement typique, elle est d'environ 27 W. Utilisez le mode d'économie d'énergie dans le menu OSD pour réduire davantage.

Que faire si l'image scintille ou est instable ?

Vérifiez d'abord que le câble vidéo est bien branché. Ensuite, dans le menu OSD, réinitialisez les paramètres d'image par défaut. Si le problème persiste, essayez un autre câble ou réduisez la fréquence à 60 Hz dans les paramètres système.

MODE D'EMPLOI ProLite XUB2763QSU IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
  ■ Numéro d'enregistrement Eprel XUB2763QSU-B1 : 2060649 XU2763QSU-B1 : 2063397

TABLE DES MATIERES

POUR VOTRE SECURITE....1

CONSIGNES DE SECURITE....1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD).. 3

SERVICE CLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR....4

FONCTIONS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE ....4

UTILISATION DU BRAS OU DU SUPPORT ....5

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT :

ProLite XUB2763QSU 7

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT :

ProLite XU2763QSU 9

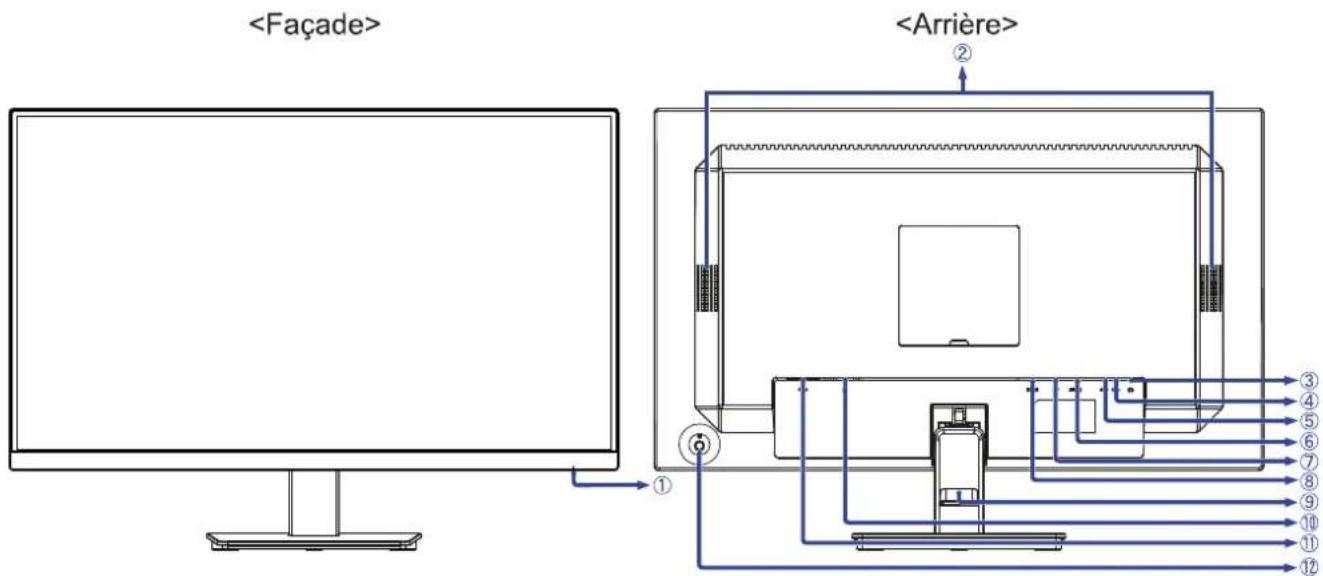

COMMANDES ET CONNECTEURS : ProLite XUB2763QSU .....10

COMMANDES ET CONNECTEURS : ProLite XU2763QSU...... 11

CONNEXION DE VOTRE MONITEUR : ProLite XUB2763QSU ....12

CONNEXION DE VOTRE MONITEUR : ProLite XU2763QSU .....13

DÉCONNECTER VOTRE MONITEUR....14

MISE EN ROUTE DE L'ORDINATEUR....14

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite XUB2763QSU 14

RÉGLAGE DE L'ANGLE DE VISION : ProLite XU2763QSU .....15

UTILISATION DU MONITEUR....16

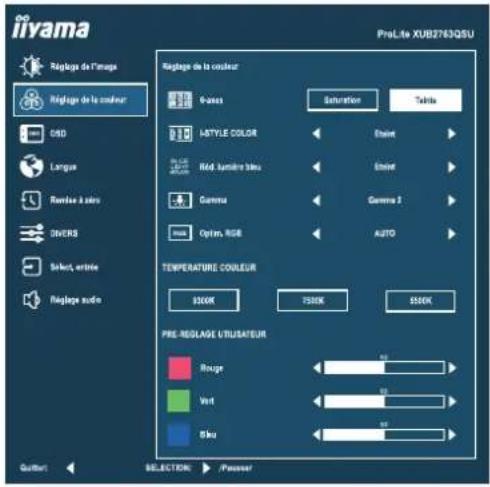

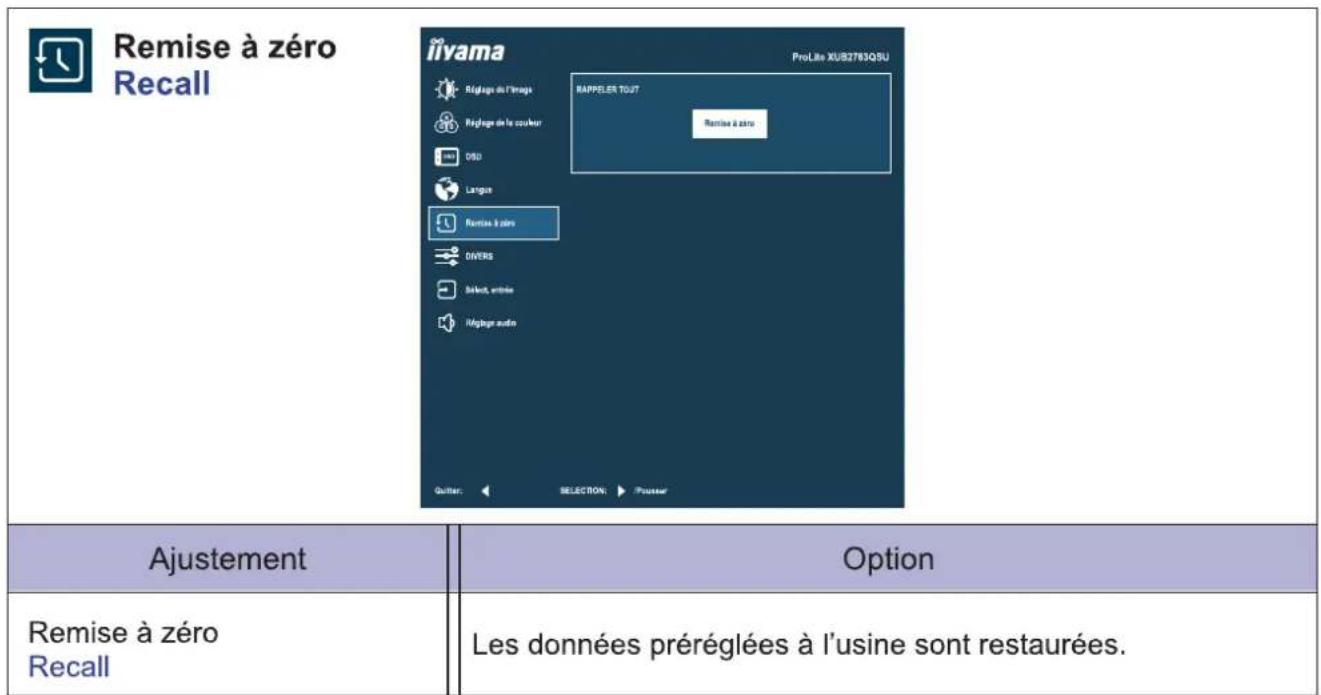

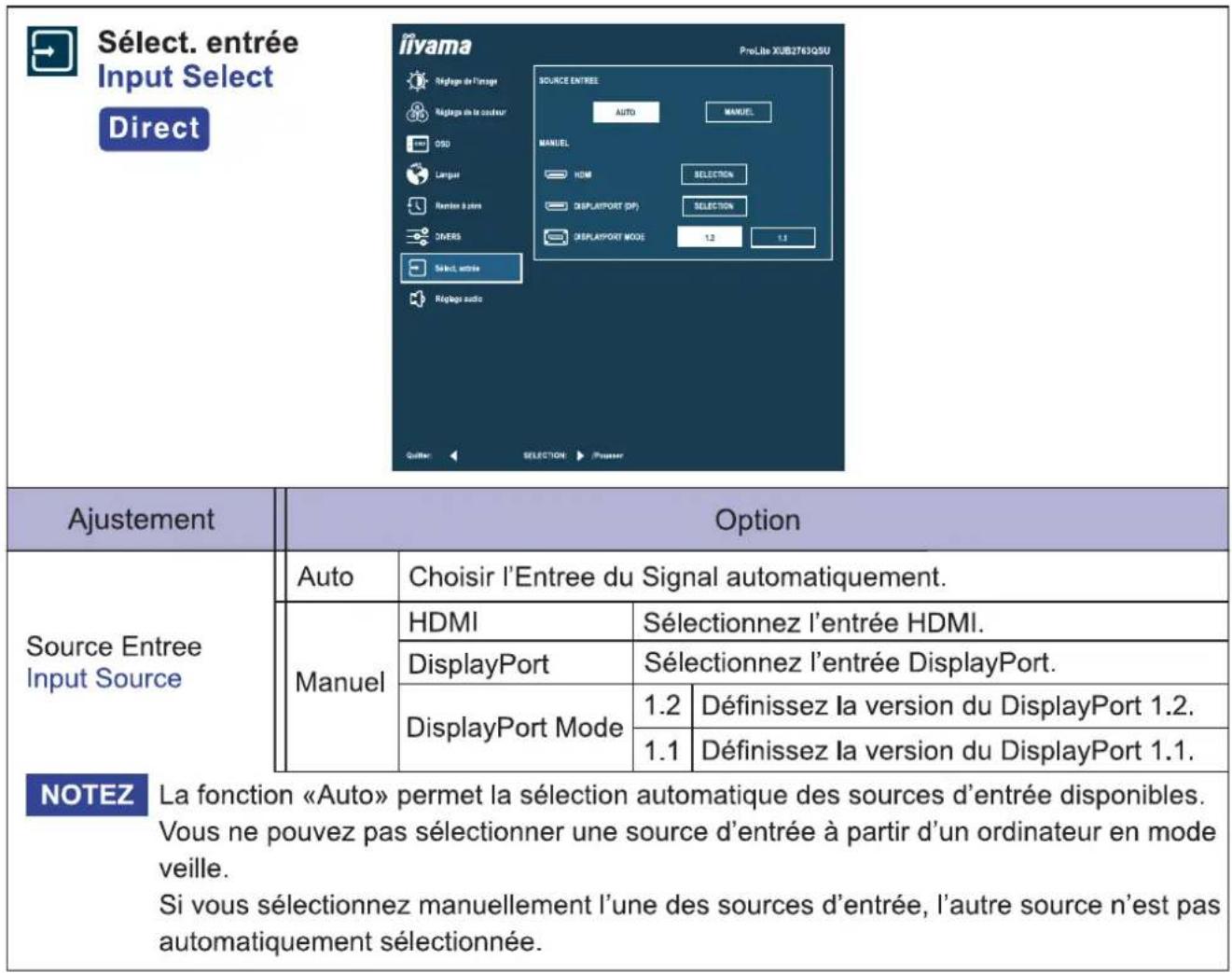

MENU DES PARAMÈTRES DE RÉGLAGE....17

SYSTÈME VEILLE....27

DEPANNAGE 28

INFORMATIONS DE RECYCLAGE 29

ANNEXE....30

CARACTÉRISTIQUES TECHNIQUES :

ProLite XUB2763QSU-B1 30

CARACTÉRISTIQUES TECHNIQUES :

ProLite XU2763QSU-B1....31

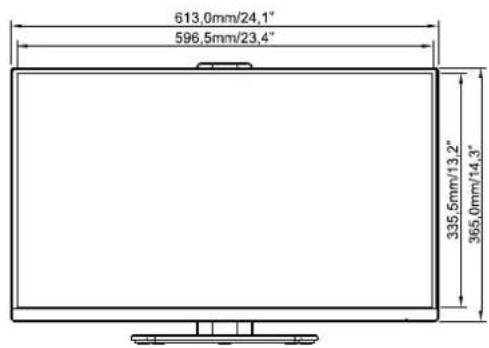

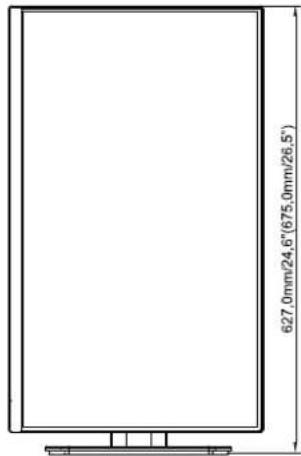

DIMENSIONS : ProLite XUB2763QSU 32

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

REMARQUE SPÉCIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU

Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

■ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION

■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.

■ L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN Un nettoyage périodique est recommandé avec un chiffon sec et doux. LCD N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

AVANT D'UTILISER LE MONITEUR

FONCTIONS

◆ Résolutions prises en charge jusqu'à 2560 × 1440
Contraste élevé 1500:1 (Typique), Fonction d'Contraste avancé disponible, Luminosité 350cd/m² (Typique), Temps de réponse rapide 2ms (Gris au Gris)
L'image sans scintillements
Réducteur de la lumière bleue
◆ Dalle à faible lumière bleue
Eye Comfort
◆ Eyesafe® Certified
Lissage numérique des caractères
◆ 2 haut-parleurs stéréo 2W
◆ Conception ergonomique : Approuvé TCO Certified
◆ Fonction de Veille
Conforme au standard de montage VESA (100mm×100mm)
- Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation *1
■ Câble USB (Type-A-B)
■ Socle du pied avec une vis ^2
■ Support de câble *3
Câble HDMI
■ Pied
■ Tournevis ^2
■ Guide de sécurité
■ Câble DisplayPort
■ Plaque VESA *2
■ Socle du pied *3
■ Guide de démarrage rapide

ATTENTION

*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.

*2 Pour ProLite XUB2763QSU

*3 Pour ProLite XU2763QSU

UTILISATION DU BRAS OU DU SUPPORT

ATTENTION

• Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
  ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.
  ■ Plage de réglage de l'angle du panneau : 23° vers le haut et 5° vers le bas
  ■ Ce produit ne peut pas être utilisé avec l'écran orienté vers le bass/vers le haut.

< BRAS D'ECRAN OU SUPPORT DE BRAS DE BUREAU >

ATTENTION

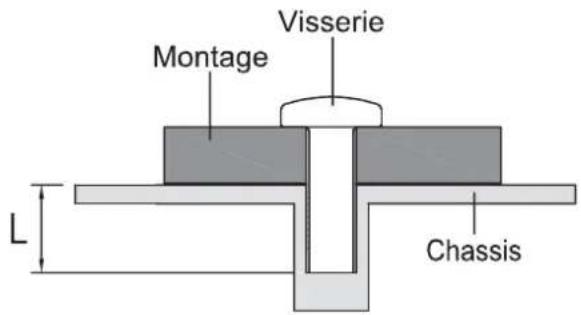

Lorsque vous utilisez le bras d'écran ou le support de bras de bureau, en tenant compte de l'épaisseur de la platine de montage, serrez les vis M4 (4 pièces) dont la longueur «L» est de 10mm pour fixer le moniteur. L'utilisation d'une vis plus longue peut provoquer un choc électrique ou des dommages car elle peut entrer en contact avec les composants électriques à l'intérieur du moniteur.

• ProLite XUB2763QSU

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait".

Pour régler l'image en position portrait, il est nécessaire de modifier les paramètres de l'écran dans les paramètres de la source.

Disponible

Pas disponible

Avec Pied:

NOTEZ

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran.
■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

• ProLite XU2763QSU

Ce moniteur ne peut être utilisé qu'en position paysage.

-Disponible

Pas disponible

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : ProLite XUB2763QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

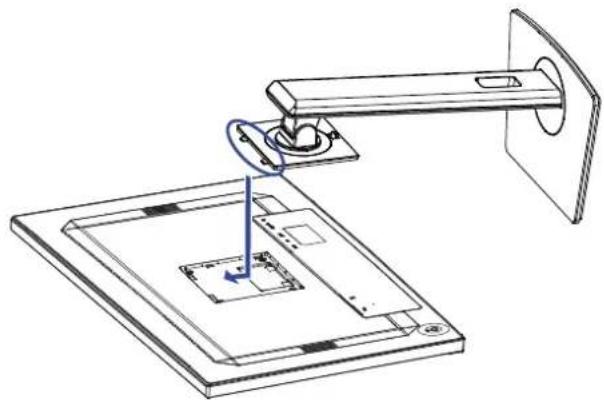

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

② Installez le Pied sur le Socle du pied, puis serrez la «vis à pouce» pour les fixer.

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Appuyez sur le Bouton de déverrouillage pour retirer le support.

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Pied du Plaque VESA.
④ Desserrez la «vis à pouce» pour retirer le Socle du Pied du Pied.

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : ProLite XU2763QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

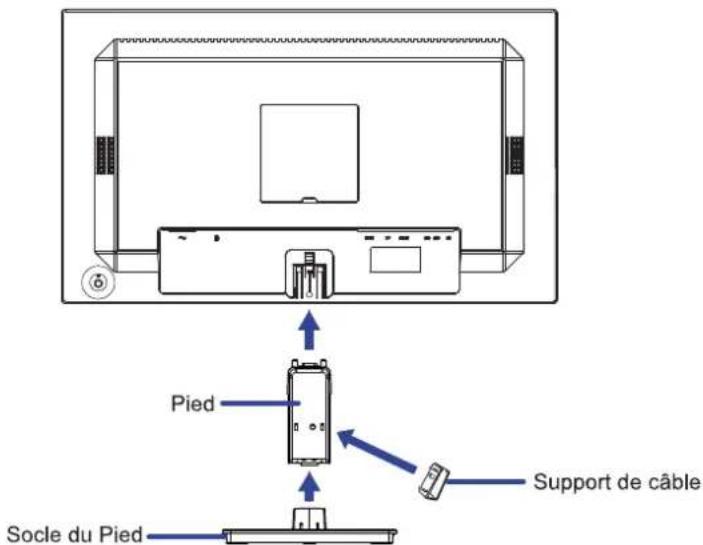

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② En tenant le moniteur enfoncez le Pied jusqu'à ce que vous entendiez un clic.
③ Installez le Socle du pied sur le Pied.
④ Replacez le Support de câble.

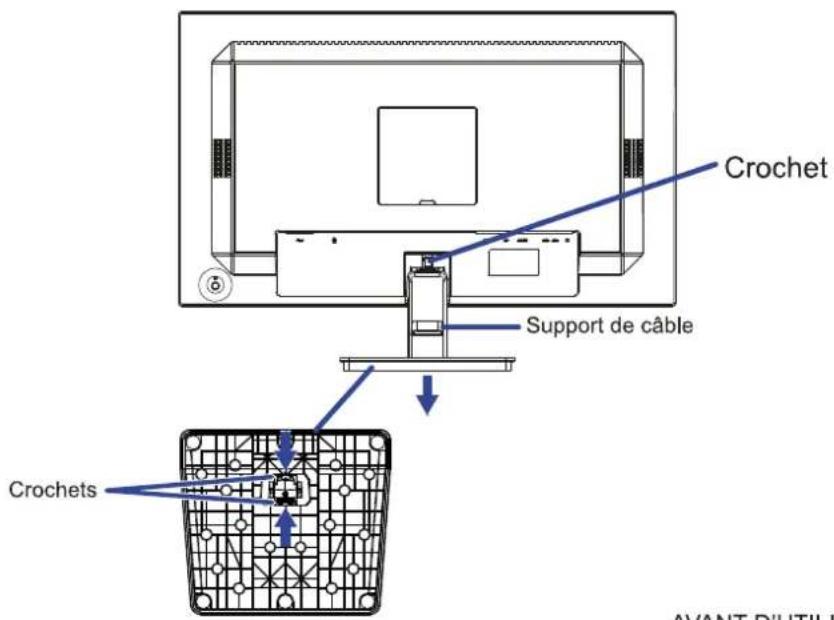

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Retirez le Pied tout en appuyant sur le Crochet situé juste au-dessus du Pied.
④ Retirez le Support de câble.

COMMANDES ET CONNECTEURS : ProLite XUB2763QSU

① Voyant d'alimentation

NOTEZ Bleu: Fonctionnement normal

Orange: Mode veille

② Haut-parleurs
③ Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

④ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA)
⑤ Connecteur USB en aval (○→ USB3,2 Gen 1: 5Gbps, 5V, 900mA)
⑥ Connecteur USB en amont ( ◦ )
⑦ Connecteur de DisplayPort (DP)
⑧ Connecteur de HDMI (HDMI)
⑨ Passage des câbles
⑩ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑪ Connecteur d'alimentation secteur ( ∼ : Courant alternative)
⑫ Manette / Bouton d'alimentation

[Centre] Alimentation / Menu

NOTEZ

Une courte pression allume le moniteur.

Un appui long pendant 6 secondes éteint le moniteur.

[♠] Haut / Sélection d'entrée Direct

[↓] Bas

* [→] Droite / Volume / Muet Direct
* [⇐] Gauche / Sous-menu Raccourci
* Direction lors de la visualisation de l'écran de face

COMMANDES ET CONNECTEURS : ProLite XU2763QSU

① Voyant d'alimentation

NOTEZ Bleu: Fonctionnement normal

Orange: Mode veille

② Haut-parleurs

③ Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

④ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA)

⑤ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA)

⑥ Connecteur USB en amont ( ◦ ➕ ➔)

⑦ Connecteur de DisplayPort (DP)

⑧ Connecteur de HDMI (HDMI)

⑨ Support des câbles

⑩ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑪ Connecteur d'alimentation secteur ( : Courant alternative)

⑫ Manette / Bouton d'alimentation

[Centre] Alimentation / Menu

NOTEZ Une courte pression allume le moniteur.

Un appui long pendant 6 secondes éteint le moniteur.

[♠] Haut / Sélection d'entrée Direct

[↓] Bas

* [→] Droite / Volume / Muet Direct

* [◀] Gauche / Sous-menu Raccourci

* Direction lors de la visualisation de l'écran de face

CONNEXION DE VOTRE MONITEUR : ProLite XUB2763QSU

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur à L'aide le Câble USB (Type-A-B).
④ Connectez d'abord le Câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[ Exemple de connexion ]

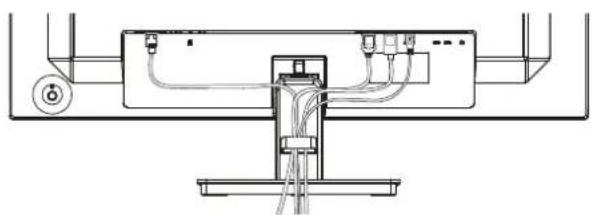

[ Rassemblez les câble ]

Passez les câbles à travers le passage des câbles pour les regrouper.

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur à L'aide le Câble USB (Type-A-B).
④ Connectez d'abord le Câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

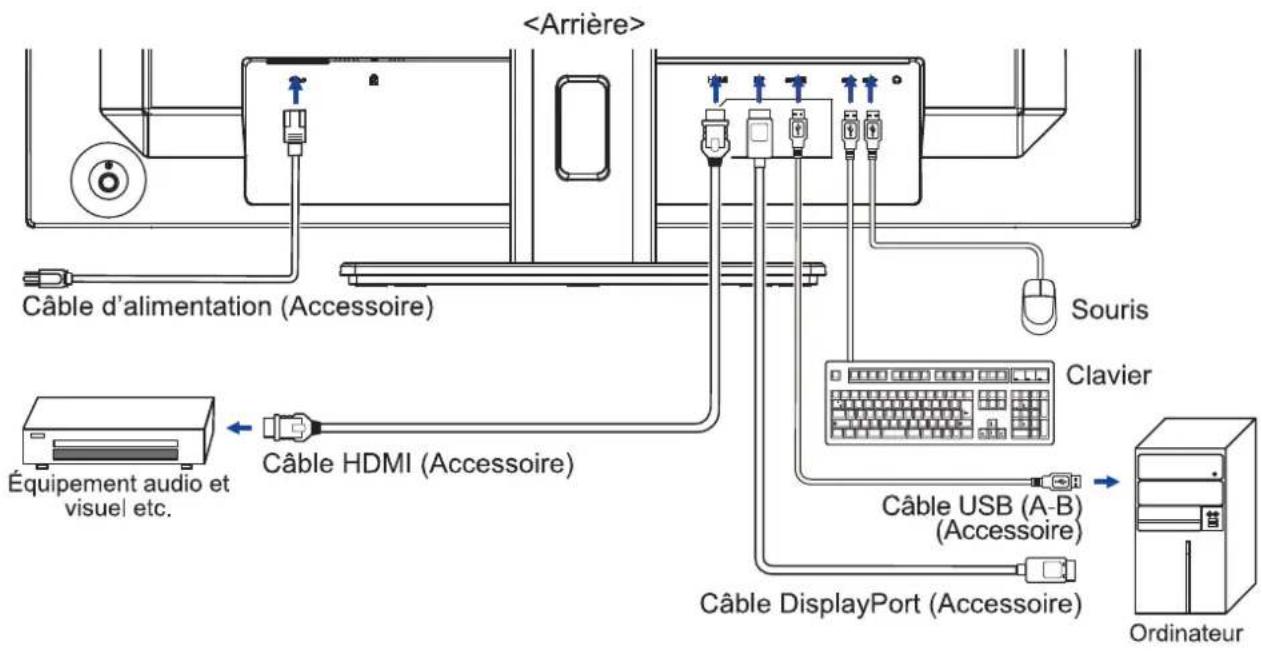

[ Exemple de connexion ]

[ Rassemblez les câble ]

Passez les câbles à travers le support des câbles pour les regrouper.

DÉCONNECTER VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Déconnectez d'abord la source d'alimentation, puis débranchez le câble d'alimentation du moniteur.
③ Débranchez le câble USB de l'ordinateur et du moniteur.
④ Déconnectez le câble de signal de l'ordinateur et du moniteur.

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal Passez aux fréquences souhaités détails à la page 33 "FRÉQUENCES DE SYNCHRONISATION".

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite XUB2763QSU

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
■ Vous pouvez ajuster la hauteur du moniteur jusqu'à 150mm et l'angle de vision, jusqu'à 45° à gauche et à droite, 23° vers le haut et 5° vers le bas.

NOTEZ

■ Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.
Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.
■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Socle du pied

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 20° vers le haut et 4° vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 33 afin de donner la meilleure image. Vous pouvez également ajuster l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous.

① Appuyez sur la Manette [Centre] sur le moniteur pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant la Manette [◇/◇].

② Sélectionnez l'ajustement que vous voulez faire dans le menu. Appuyez sur la Manette et accédez a la page du menu. Ensuite, utilisez la Manette [♣/♣] pour sélectionner l'option de réglage souhaitée.
③ Appuyez sur la Manette à nouveau. Utilisez ensuite la Manette [↔/↔] pour effectuer les ajustements ou réglages appropriés.
④ Appuyez sur la Manette, puis utilisez la Manette [⇐] pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément OSD du Menu, puis appuyez sur la Manette. Puis, sélectionnez Position V en utilisant la Manette [↗/↘].

Une échelle de réglage devient active après un nouvel appui sur la Manette. Utilisez ensuite la Manette [⇔/⇔] pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la Manette et enfin inclinez-le [⇐] pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.

NOTEZ

■ Lorsque l'utilisation de Joystcik est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Délai affichage OSD. L'inclinaison du Manette [←] peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.

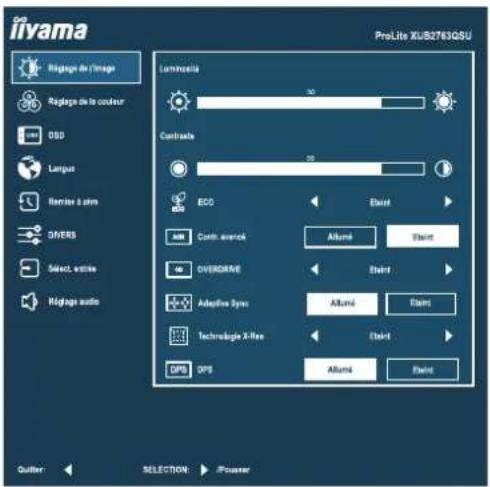

Réglage de l'image *1 Picture Adjust

Ajustement		Problème / Option		Manette
Luminosité *2Brightness		Trop sombreTrop clair
ContrasteContrast		Trop terneTrop intense
Eco Eco Raccourci		Eteint	Normal
		Mode 1	La luminosité ou la lumière de fond est réduite.
		Mode 2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 1.
		Mode 3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 2.
Contr. avancéAdv. Contrast		Allumé	Augmentation du Réglage de Ratio de Contraste
		Eteint	Ratio de Contraste Typique
OverdriveOverdrive		Eteint / 1 / 2 / 3 / 4 / 5II améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Adaptive SyncAdaptive Sync		Allumé	Activation des Adaptive Sync de fonction.
		Eteint	La Adaptive Sync fonction est arrêt.
Technologie X-ResX-Res Technology		Eteint	Normal
		Léger	Rehausser les contours de l'image.
		Moyen	Améliore le bord de l'image plus que l'option Léger.
		Poussé	Améliore le bord de l'image plus que l'option Moyen.
DPSDPS		Allumé	Dynamic Power Saving est activé et la luminosité du rétroéclairage est réduite.
		Eteint	Dynamic power saving est désactivée.
NOTEZ Ce moniteur est doté d'une conception écologique et d'une fonction DPS. La valeur par défaut est «Allumé» et l'écran peut devenir légèrement sombre. Dans ce cas, sélectionnez «Eteint» pour obtenir une luminosité optimale.

*1 Les ajustements et paramètres sélectionnés peuvent ne pas être possibles en raison d'autres éléments activés. Voir page 18 Matrice de corrélation de fonctions pour plus de détails.
*2 Ajustez la «Luminosité» quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

Raccourci

Exécuter un raccourci vers un menu spécifique en suivant ces étapes.

- Eco : Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez «Eco».

■ Matrice de corrélation de fonctions

Élément actifÉlément électionné	Réglage de l'image		Réglage de la couleur
	Eco	Contr. avancé	i-Style Color	Réd. lumière bleu
			StandardJeuxCinémaPaysageTexte
Luminosité	√	-	√	√
Contraste	√	-	√	√
Eco		-	-	-
Contr. avancé	-		-	-
Overdrive	√	√	√	√
Adaptive Sync	√	-	√	√
Technologie X-Res	√	-	√	√
DPS	√	-	√	√

√ : Disponible

- : Indisponible

Réglage de la couleur Color Settings

Ajustement	Problème / Option Manette
6-axes *1,26-Axis	Saturation	Rouge	Trop faible Trop fort
		Jaune
		Verte
		Cyan
		Bleue
		Magenta
	Teinte	Rouge	Trop faible Trop fort
		Jaune
		Verte
		Cyan
		Bleue
		Magenta
i-Style Color *1 i-Style Color Raccourci	Eteint	Revenir aux réglages de base en ajustant les couleurs.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur
	Jeux	Pour l'environnement de jeux PC
	Cinéma	Pour l'environnement d'un film et d'images animées
	Paysage	Pour l'affichage d'images de paysage en extérieur
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte
Réd. lumière bleu *2 Blue Light Reducer Raccourci	Eteint	Normal
	Mode 1	La lumière bleu est réduite.
	Mode 2	La lumière bleu est réduite plus que dans le Mode 1.
	Mode 3	La lumière bleu est réduite plus que dans le Mode 2.
Gamma *2 Gamma	Gamma 1
	Gamma 2
	Gamma 3
Optim. RGB RGB Range	Auto	Sélectionnez automatiquement le signal d'échelle de couleur.
	Plein	Pour l'affichage de couleurs en pleine échelle
	Limite	Pour l'affichage de couleurs en échelle limitée

Réglage de la couleur Color Settings

Ajustement		Problème / Option		Manette
Temperature Couleur *1Color Temperature		9300K	Couleur froide
		7500K	Couleur normale
		6500K	Couleur chaude
Pre-reglage Utilisateur *1User Preset		Rouge	Trop faibleTrop fort
		Vert
		Bleu

*1 Désactivé lorsque «Réd. lumière bleue» a été sélectionné.
*2 Désactivé lorsque «i-Style Color» a été sélectionné.

Raccourci

Exécuter un raccourci vers un menu spécifique en suivant ces étapes.

• i-Style Color : Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez «i-Style Color».
• Réd. lumière bleu : Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez «Réd. lumière bleu».

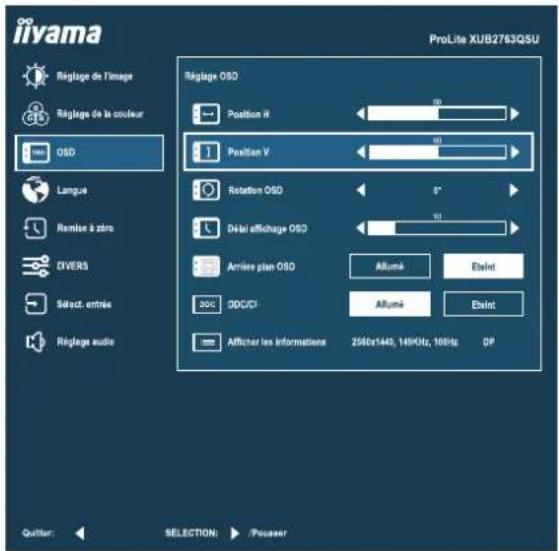

OSD OSD

Ajustement	Problème / Option		Manette
Position HOSD Horizontal Position	OSD trop à gaucheOSD trop à droite
Position VOSD Vertical Position	OSD trop basseOSD trop haute
Rotation OSD *OSD Rotate	Tournez l'OSD.0° / +90 / -90°
Délai affichage OSDOSD Time	Vous pouvez régler la durée d'affichage de l'OSDentre 5 et 60 secondes.
Arrière plan OSDOSD Background	Allumé	Rend l'arrière-plan OSD transparent.
	Eteint	Revient à la normale.
DDC/CIDDC/CI	Allumé	Active la fonction DDC/CI.
	Eteint	Désactive la fonction DDC/CI.
Afficher les informationsDisplay Information	Affiche les informations sur le signal d'entrée actuel de la cartegraphique dans votre ordinateur.NOTEZ Consultez le guide d'utilisation de votre cartegraphique pour plus d'informations sur le changementde la résolution et de la vitesse de rafraîchissement.

* Pour ProLite XUB2763QSU
+90°: Convient au mode portrait avec le moniteur tourné vers la droite.
-90°: Convient au mode portrait avec le moniteur tourné vers la gauche.

Ajustement	Problème / Option			Manette
Aigu ou Doux Sharp and Soft	1 2 3 4 5 6Vous pouvez changer la qualité de l'image de 1 à 6 (Nette à Lisse). Inclinez [⇨] pour changer la qualité de l'image dans l'ordre croissant. Inclinez [⇨] pour changer la qualité de l'image dans l'ordre décroissant.
Réglage du mode Vidéo Video Mode Adjust	Plein écran		Extension de l'affichage
	Format		Extension de proportion d'affichage
	Point par point		Affiche l'écran point par point.
Logo d'accueil Opening Logo	Allumé	Le logo iiyama est affiché lorsque le monitor est allumé.
	Eteint	Le logo iiyama n'apparaît plus lorsque le moniteur est allumé.
LED LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
USB Charge USB Charge	Allumé	Les périphériques USB peuvent être chargés même lorsque le moniteur est en mode veille.
	Eteint	Les périphériques USB ne peuvent pas être chargés lorsque le moniteur est en mode veille.
NOTEZ Lorsque le moniteur est éteint, les périphériques USB ne peuvent pas être chargés même si la fonction USB Charge est activée.Lorsque cette fonction est désactivée, les périphériques USB ne fonctionnent pas, même lorsque l'écran est en mode veille pour économiser l'électricité en veille. Lorsque vous utilisez des appareils USB, activez cette fonction.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

- Sélect. entrée : Inclinez la Manette [♠] lorsque le Menu n'est pas affiché.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

• Volume : Inclinez la Manette [→] lorsque le Menu n'est pas affiché.
• Muet : Inclinez la Manette [→] pendant 3 secondes lorsque le Menu n'est pas affiché.

■ Mode Verrouillage

L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.

1. Assurez-vous que le moniteur est allumé.
2. Le verrouillage de l'OSD sera activé, lorsque vous inclinez le Manette [∅] pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD avec le Manette, le massage «OSD verrouillé» apparaîtra sur l'écran.
3. Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez le Manette [♥] à nouveau pendant environ 10 secondes.

La fonction du Bouton d'alimentation peut être verrouillée pour éviter une mise sous tension accidentelle.

1. Assurez-vous que le moniteur est allumé.
2. La fonction du Bouton d'alimentation sera verrouillée en inclinant le Manette [♀] pendant environ 10 secondes. Si vous essayez d'éteindre le moniteur en appuyant sur le Manette, un message «Verr. Marche/Arrêt» apparaîtra à l'écran.
3. La fonction du Bouton d'alimentation sera déverrouillée en inclinant à nouveau le Manette [♠] pendant environ 10 secondes.

SYSTÈME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode veille

Quand le signal vidéo de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à 0,5W ou moins*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

① L'image n'apparaît pas.

(Le voyant d'alimentation ne s'allume pas)

(Le voyant d'alimentation est bleu)

(Le voyant d'alimentation est orange)

② L'écran n'est pas synchronisé.

③ L'écran n'est pas centré.

④ L'écran est trop lumineux ou trop sombre.

⑤ L'écran tremble.

⑥ Pas de son.

⑦ Le son est trop fort ou trop faible.

Contrôle

□ Le câble d'alimentation est-il correctement branché ?
□ L'commutateur d'alimentation est-il sur ON ?
□ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
□ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
□ Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ Si le moniteur est en mode veille, toucher la souris ou l'écran.

□ L'ordinateur est-il allumé ?

□ Le câble de signal est-il correctement branché ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ Le câble de signal est-il correctement branché ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

□ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ L'équipement audio (Ordinateur etc.) est en marche.

□ Augmentez le volume.

□ Le Muet est Eteint.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite XUB2763QSU-B1

Catégorie de taille		27"
Panneau LCD	La technologie des panneaux	IPS
	Taille	Diagonale: 27" (68,5cm)
	Taille du point	0,233mm H × 0,233mm V
	Luminosité	350cd/m2 (Typique), 150cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contraste avancé disponible
	Angle de vue	Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	Temps de réponse	2ms (Gris au Gris)
Couleurs affichées		Environ 16,7M
Fréquence de synchronisation		Horizontale: 30,0-151,0kHz, Verticale: 48-100Hz
Résolution Native		2560 × 1440, 3,7 Mégapixel
Résolution Maximum Supportée		HDMI: 2560 × 1440, 100HzDisplayPort: 2560 × 1440, 100Hz
Connecteur d'entrée		HDMI, DisplayPort
Signal vidéo en entrée		HDMI, DisplayPort
USB Standard		USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USB Taille du connecteur		1 Montante: Type-B2 Descendante: Type-A
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs		2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation		100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2		14W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions		613,0 × 397,0 - 547,0 × 209,5mm / 24,1 × 15,6 - 21,5 × 8,2" (L×H×P)
Poids net		6,3kg / 13,8lbs
Plage de réglage de la hauteur		150mm
Angle		Inclinaison: Haut: 23°, Bas: 5°Pivot: Gauche / Droite: 45° chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90° chaque
Conditions de fonctionnement		Utilisation: Température Humidité 5 à 35°C / 41 à 95°FStockage: Température Humidité 10 à 90% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation		TCO Certified, CE, UKCA, TÜV-GS, EAC, VCCI, PSE, Eye Comfort, Eyesafe

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
^*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite XU2763QSU-B1

Catégorie de taille		27"
Panneau LCD	La technologie des panneaux	IPS
	Taille	Diagonale: 27" (68,5cm)
	Taille du point	0,233mm H × 0,233mm V
	Luminosité	350cd/m2 (Typique), 150cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contraste avancé disponible
	Angle de vue	Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	Temps de réponse	2ms (Gris au Gris)
Couleurs affichées		Environ 16,7M
Fréquence de synchronisation		Horizontale: 30,0-151,0kHz, Verticale: 48-100Hz
Résolution Native		2560 × 1440, 3,7 Mégapixel
Résolution Maximum Supportée		HDMI: 2560 × 1440, 100HzDisplayPort: 2560 × 1440, 100Hz
Connecteur d'entrée		HDMI, DisplayPort
Signal vidéo en entrée		HDMI, DisplayPort
USB Standard		USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USB Taille du connecteur		1 Montante: Type-B2 Descendante: Type-A
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs		2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation		100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2		14W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions		613,0 × 445,0 × 190,0mm / 24,1 × 17,5 × 7,4" (L×H×P)
Poids net		4,7kg / 10,4lbs
Angle d'inclinaison		Haut: 20°, Bas: 4°
Conditions de fonctionnement		Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation		TCO Certified, CE, UKCA, TÜV-GS, EAC, VCCI, PSE, Eye Comfort, Eyesafe

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

FRANÇAIS
DIMENSIONS : ProLite XUB2763QSU

( ) : Plage d'ajustement maximum

DIMENSIONS : ProLite XU2763QSU
