MAG A850GN PCIE5 - Alimentation (PC) MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	MSI
Modèle	MAG A850GN PCIE5
Puissance nominale	850 watts
Certification d'efficacité	80 PLUS Gold
Format (facteur de forme)	ATX
Dimensions (L x l x H)	150 mm x 150 mm x 86 mm
Poids	Environ 2,5 kg
Ventilateur	135 mm, roulement à billes
Modulaire	Oui, complètement modulaire
Conformité ATX	ATX 3.0 et PCIe 5.0
Rails +12V	Unique rail 70,8 A
Protections	OCP, OVP, OPP, SCP, UVP, OTP
Connecteurs principaux	1 x 24-pin ATX, 1 x 12VHPWR (600W), 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe, 8 x SATA, 4 x Molex
Câble d'alimentation inclus	Oui, détachable
PFC actif	Oui
Bruit du ventilateur	Faible, contrôle semi-passif
Entretien et nettoyage	Dépoussiérer le ventilateur et les grilles avec un chiffon sec ou air comprimé ; ne pas ouvrir le boîtier
Sécurité	Débrancher avant toute intervention ; ne pas exposer à l'eau ou à l'humidité
Pièces détachées et réparabilité	Contacter le SAV MSI ; câbles modulaires disponibles en option
Garantie constructeur	10 ans (détails sur site MSI)

FOIRE AUX QUESTIONS - MAG A850GN PCIE5 MSI

Comment installer l'alimentation MSI MAG A850GN PCIE5 ?

Placez l'alimentation dans le boîtier, vissez-la avec les vis fournies. Branchez les câbles modulaires nécessaires : 24-pin ATX, 12VHPWR pour GPU compatible, câbles CPU, PCIe, SATA. Assurez-vous que l'interrupteur est sur 'O' avant de brancher le cordon secteur.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, le format ATX est standard. Vérifiez que votre carte mère utilise un connecteur 24-pin et éventuellement un ou deux 4+4-pin CPU. La plupart des cartes mères modernes sont compatibles.

Quel type de câble utilise le connecteur 12VHPWR ?

Le câble 12VHPWR (12+4 broches) est fourni. Il permet de délivrer jusqu'à 600 W pour les cartes graphiques PCIe 5.0. Branchez-le directement sur le port 12VHPWR de l'alimentation et sur le GPU compatible.

Comment nettoyer l'alimentation MSI MAG A850GN ?

Débranchez l'alimentation et attendez 5 minutes. Utilisez un souffleur d'air comprimé ou un chiffon sec pour retirer la poussière du ventilateur et des grilles. N'ouvrez jamais le boîtier de l'alimentation.

Quelle est la garantie de ce produit ?

MSI offre une garantie de 10 ans sur l'alimentation MAG A850GN PCIE5. Conservez la facture d'achat pour toute réclamation.

Le ventilateur s'arrête-t-il en faible charge ?

Oui, le mode semi-passif arrête le ventilateur en dessous d'environ 20 % de charge. Il redémarre lorsque la température ou la charge augmentent.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, utilisez uniquement les câbles MSI d'origine fournis. Les câbles non compatibles peuvent provoquer des courts-circuits ou endommager le matériel.

Cette alimentation supporte-t-elle les pointes de courant ?

Oui, la certification ATX 3.0 garantit une tenue aux pics de courant jusqu'à 200 % de la puissance nominale. Idéal pour les cartes graphiques hautes performances.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez l'interrupteur à l'arrière (position 'I'), le cordon secteur, et la connexion de la carte mère. Testez avec un autre câble ou une autre prise. Si rien ne fonctionne, contactez le SAV MSI.

Où trouver le manuel d'utilisation complet ?

Le manuel PDF est disponible sur le site notice-facile.com ou directement sur le site MSI. Scannez le code QR sur l'emballage pour un accès rapide.

MODE D'EMPLOI MAG A850GN PCIE5 MSI

Nombre de connecteurs d'alimentation 4

Connectique et longueur des câbles 5

Installation du câble 12V-2x6 16 broches....6

Avis réglementaires 7

Caractéristiques

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	70,5 A	0,3 A	3,0 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Puissance combinée	110 W		--	--	--
Régulation	±5 %	±5 %	±5 %	±10 %	±5 %
Ondulation et bruit	50 mV	50 mV	80 mV	80 mV	50 mV

750 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	62,5 A	0,3 A	3,0 A

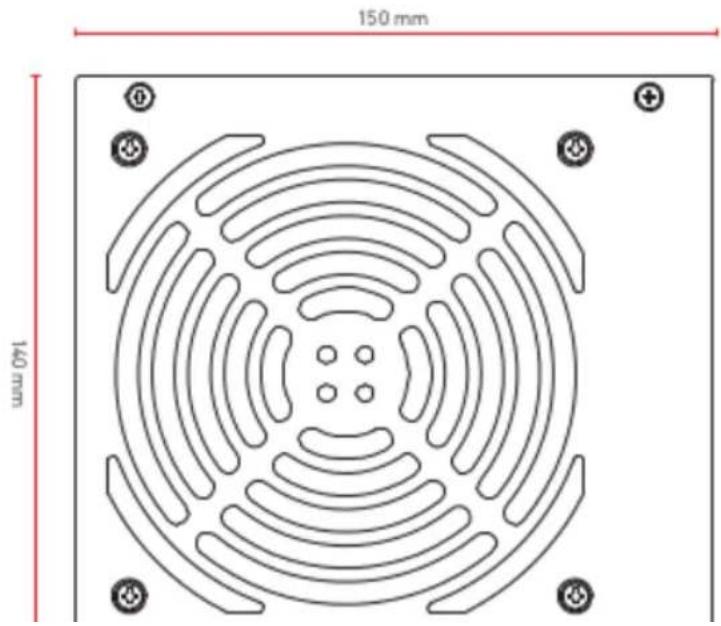

Dimensions

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	MAG A850GN PCIE5	MAG A750GN PCIE5
ATX 24 broches (20+4)	1	1
EPS 12V CPU 8 broches (4+4)	2	2
PCIe 8 broches (6+2)	2	2
12V-2x6 16 broches (12+4) [Puissance continue maximale]	1(600 W)	1(450 W)
SATA 15 broches	4	4

Connectique et longueur des câbles

Installation du câble 12V-2x6 16 broches

Attention

Veuillez totalement insérer le câble avant de l'utiliser.

Avis réglementaires

Numéro de modèle

N° de modèle : 7Z PB
