Type de produit	Minuterie mécanique à remontage manuel
Marque	Intermatic
Modèle	FF30MP
Plage de temporisation	1 à 30 minutes
Tension d'alimentation	120 V CA, 60 Hz
Courant maximal	15 A
Puissance maximale	1800 W
Type de montage	Prise murale (branchement direct)
Indice de protection	IP44 (résistant aux éclaboussures)
Matériau du boîtier	Plastique thermoplastique
Dimensions	7,6 × 7,6 × 7,6 cm
Poids	0,2 kg
Couleur	Noir / Blanc
Fonctions principales	Minuterie à remontage manuel, interrupteur marche/arrêt, arrêt automatique
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser à l'intérieur ou dans un endroit à l'abri des intempéries. Ne pas immerger.
Pièces détachées et réparabilité	Produit non réparable, aucune pièce détachée disponible.
Informations générales	Minuterie mécanique pour appareils électriques jusqu'à 15 A. Idéal pour éclairage, ventilateurs, pompes.

FOIRE AUX QUESTIONS - FF30MP INTERMATIC

Comment régler la minuterie FF30MP ?

Tournez le cadran dans le sens des aiguilles d'une montre jusqu'au temps souhaité (de 1 à 30 minutes). La minuterie s'arrêtera automatiquement à la fin du temps réglé.

Puis-je utiliser cette minuterie en extérieur ?

Oui, le boîtier est classé IP44, donc résistant aux éclaboussures. Cependant, évitez l'exposition directe à la pluie ou à l'humidité constante.

Quelle est la charge maximale supportée ?

La minuterie supporte jusqu'à 15 A en courant résistif, soit 1800 W sous 120 V CA.

Comment remettre le cadran à zéro ?

Tournez le cadran dans le sens inverse des aiguilles d'une montre jusqu'à la position 'OFF'. Pour un nouveau cycle, tournez à nouveau dans le sens horaire vers le temps désiré.

Le minuteur fonctionne-t-il sans branchement électrique ?

Non, le mécanisme est électromécanique : il nécessite une alimentation 120 V CA pour faire tourner le moteur synchrone. Sans courant, le minuteur ne démarre pas.

Puis-je l'utiliser pour un chauffe-eau ou un radiateur ?

Oui, tant que la puissance ne dépasse pas 1800 W et que le courant est inférieur à 15 A. Vérifiez la fiche technique de votre appareil.

Que faire si le minuteur ne s'arrête pas ?

Débranchez immédiatement l'appareil. Le mécanisme interne peut être défectueux. Le produit n'est pas réparable, il faut le remplacer.

Le minuteur émet-il un signal sonore en fin de cycle ?

Non, la minuterie FF30MP est silencieuse. Elle coupe simplement l'alimentation à la fin du temps réglé.

Comment nettoyer la minuterie ?

Débranchez-la et essuyez-la avec un chiffon doux et sec. N'utilisez pas d'eau, de solvants ni de nettoyants abrasifs.

Où puis-je trouver la notice originale ?

Vous pouvez télécharger la notice PDF gratuitement sur notice-facile.com en sélectionnant la langue et le modèle FF30MP d'Intermatic.

MODE D'EMPLOI FF30MP INTERMATIC

Caractéristiques Des Interrupteurs:

1 CV à 125 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est usi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.
2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertica
3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

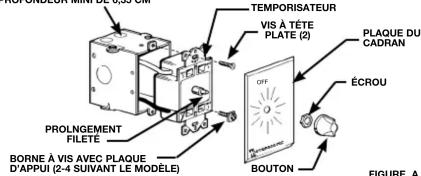

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

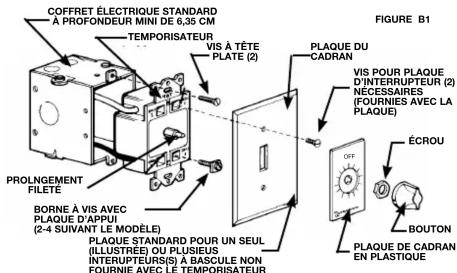

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC
INTERRUPTEURS NO LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

1. Retabili le courant. MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SFST Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

- Vestibules - Cowidows

• Corridors

- Entrepôts

- Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pompes

• Éclairage intérieur

- Éclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www. intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www. Intermatic.com ou appelez au 815-675-7000
