UT663B - Caméra Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection numérique
Marque	Uni-T
Modèle	UT663B
Résolution de la caméra	640 x 480 pixels
Type d'écran	Écran LCD couleur 2,4 pouces
Longueur du câble	1 mètre
Diamètre de la sonde	8,5 mm
Éclairage	LED blanc intégré
Rotation de l'image	Rotation 180° de l'image
Alimentation	Batterie rechargeable lithium-ion 3,7 V / 2000 mAh
Autonomie	Environ 4 heures
Dimensions	135 x 85 x 30 mm
Poids	250 grammes
Stockage	Carte Micro SD jusqu'à 32 Go
Sortie vidéo	Port AV pour transmission TV
Fonctions principales	Capture photo, enregistrement vidéo, visualisation en direct, fonction miroir
Entretien et nettoyage	Nettoyer la sonde avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes. Utiliser uniquement le chargeur fourni.
Pièces détachées et réparabilité	Contacter le service après-vente Uni-T pour les pièces de rechange. La réparation doit être effectuée par un professionnel.
Informations générales	Utilisation recommandée pour l'inspection automobile, plomberie, bâtiment. Garantie 2 ans.

FOIRE AUX QUESTIONS - UT663B Uni-T

Comment allumer et éteindre la caméra UT663B ?

Maintenez enfoncé le bouton Marche/Arrêt situé sur le côté de l'appareil pendant environ 3 secondes pour allumer ou éteindre. Un voyant lumineux indique l'état de fonctionnement.

Comment insérer une carte Micro SD ?

Ouvrez le cache latéral de l'appareil. Insérez la carte Micro SD (jusqu'à 32 Go) dans le logement prévu, contacts vers le bas, jusqu'au déclic. Refermez le cache.

Comment charger la batterie ?

Utilisez le câble USB fourni et connectez-le à un adaptateur secteur (5V/1A). Branchez le câble au port de charge de la caméra. Le voyant rouge s'allume pendant la charge et devient vert quand la batterie est pleine. Temps de charge : environ 2-3 heures.

Comment prendre une photo ou enregistrer une vidéo ?

En mode visualisation, appuyez sur le bouton Photo/Vidéo (déclencheur) pour prendre une photo. Pour enregistrer une vidéo, maintenez le même bouton enfoncé pendant 2 secondes. Appuyez à nouveau pour arrêter l'enregistrement.

Que faire si l'image est floue ou sombre ?

Assurez-vous que la sonde est propre et que l'éclairage LED est activé. Ajustez la distance de l'objet. Vous pouvez également utiliser la rotation d'image pour améliorer la visibilité. Dans l'obscurité, activez les LED via le bouton d'éclairage.

Comment transférer les fichiers vers un ordinateur ?

Retirez la carte Micro SD de la caméra et insérez-la dans un lecteur de carte. Connectez-le à l'ordinateur. Les photos et vidéos sont stockées dans le dossier 'DCIM'. Vous pouvez également utiliser le câble USB pour connecter la caméra directement en mode stockage de masse.

La caméra peut-elle être utilisée sous l'eau ?

Non, la sonde n'est pas étanche. N'immergez pas la sonde ou l'appareil dans l'eau. Utilisez-la uniquement dans des environnements secs ou pour des inspections à l'air libre.

Que faire si l'écran affiche 'Erreur de carte' ?

Vérifiez que la carte Micro SD est correctement insérée et formatée en FAT32. Essayez de formater la carte via l'appareil (menu -> formatage) ou sur un ordinateur. Si le problème persiste, testez une autre carte.

Comment régler la luminosité et le contraste ?

Accédez au menu via le bouton Menu. Utilisez les touches de navigation pour sélectionner 'Réglages' puis 'Luminosité' / 'Contraste'. Ajustez avec les touches + et -. Confirmez avec OK.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation au format PDF est disponible en téléchargement gratuit sur notre site notice-facile.com. Il contient toutes les instructions détaillées et les spécifications techniques.

MODE D'EMPLOI UT663B Uni-T

Spécifications techniques

Specifications
Models		UT663B	UT663B-2m	UT663B-3m
System	Screen Size	5.0°
	System Languages	English, Simplified Chinese, Traditional Chinese, Japanese, German, Spanish, French, Italian, Korean
	Image Pixels	JPG:1920*1080
	Video Pixels	AVI: 1920*1080
	Basic Functions	Photo-capturing, Video-recording, Playback, High temperature warning protection, Image rotation, Audio recording
	Storage	Standard 32GB-TF (maximum 64GB)
Hose	Rotational Angle	180° Bi-directional
	Hose Length	1m	2m	3m
	Hose Material	Medal and hard hose
Lens	Lens Diameter	8mm
	Light Sensor Chip	CMOS
	Field of View (POV)	70°
	Depth of Field (DOF)	20~100mm
	Adjustable LED Lights	4-Setting, 8 LEDs
	Pixels	1000K
	IP Rating	IP67
Battery	Battery	3.7V/3000mAh
	Battery Life	4h
Working Conditions	Lens Temperature	0°C~80°C
	Working Temperature	0°C~45°C
	Humidity	<90%RH, No condensation
Characteristics
Product Size		273x66x139mm
Product Net Weight		About 690g(2m hose included)
Standrad Accessories		360°Rotatable Industrial Borescope*1, Type-C Cable*1,User Manual*1, Gift Box*1, Cloth Bag*1,326B-TF Card*1
Standard Quantity Per Carton		6pcs

Applications

TECHNOLOGIE UNI-TREND

Écran couleur HD de 5,0 pouces

Large angle de vision de 178°, qualité d'image HD 1920*1080, rendu des couleurs naturel

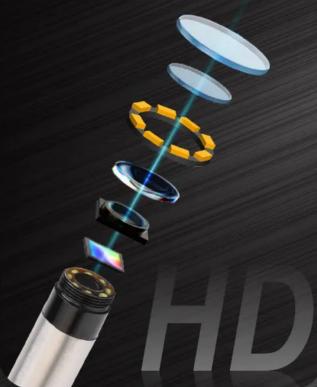

Caméra HD

Caméra HD 1000K, haute luminosité, grande profondeur de champ

Lampe torche à LED

8 LED, 4 réglages de luminosité

Capture de photos, enregistrement vidéo et audio.

Capturez et enregistrez avec précision les détails pour améliorer l'efficacité de l'inspection des équipements.

Objectif rotatif avec commande par molette

La caméra prend en charge une rotation bidirectionnelle de 180°, permettant des ajustements d'angle pour naviguer dans les angles morts.

Objectif étanche IP67 et résistant à la poussière

Prend en charge le travail dans un environnement humide, même sous l'eau

Batterie lithium-ion rechargeable de 3000 mAh

Grande capacité de stockage, longue durée de vie de la batterie, charge directe de type C

Carte TF standard de 32 Go, extensible jusqu'à 64 Go.

Peut stocker plus de photos et de vidéos, ce qui facilite le transfert et la visualisation.

Protection haute température des caméras

La caméra émet une alarme automatique lorsque la température atteint un seuil critique et cesse de fonctionner lorsque la température dépasse 85 °C.

Paramètres multilingues

Prend en charge le basculement entre 9 langues.

CE
