Type de produit	Baie de disques durs interne SATA/SAS
Format	3.5 pouces
Nombre de baies	3
Interface	SATA III (6 Gbit/s) / SAS (6 Gbit/s)
Connecteur hôte	1 x SFF-8087 (mini SAS HD)
Connecteurs disques	3 x SATA/SAS
Matériau	Acier
Dimensions (L x l x H)	148 x 146 x 42 mm
Poids	540 g
Alimentation	Via connecteur SATA d'alimentation (15 broches)
Ventilation	Ventilateur intégré de 40 mm
Fonctions principales	Installation en baie 5.25 pouces, support hot swap pour disques SATA/SAS, voyants LED d'activité
Systèmes d'exploitation supportés	Windows, macOS, Linux
Température de fonctionnement	5 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.
Sécurité	Débrancher l'alimentation avant toute manipulation. Utiliser un bracelet antistatique.
Pièces détachées et réparabilité	Le ventilateur est remplaçable. Les câbles et vis de montage sont inclus. Pas de pièces réparables par l'utilisateur.
Contenu de l'emballage	Baie, câble SFF-8087, vis de montage, guide d'installation rapide
Garantie	2 ans

FOIRE AUX QUESTIONS - SATSASBAY3BK StarTech.com

Quels types de disques puis-je utiliser avec le SATSASBAY3BK ?

Vous pouvez utiliser des disques durs ou SSD au format 2.5 ou 3.5 pouces avec interface SATA ou SAS (jusqu'à 6 Gbit/s).

Le boîtier est-il compatible avec le hot swap ?

Oui, le SATSASBAY3BK supporte le hot swap : vous pouvez insérer ou retirer les disques sans éteindre l'ordinateur.

Comment connecter la baie à ma carte mère ?

Utilisez le câble SFF-8087 (mini SAS HD) fourni. Branchez-le sur le port hôte de la baie et sur un connecteur correspondant de votre carte mère ou contrôleur RAID.

Puis-je utiliser la baie dans un boîtier externe ?

Non, ce modèle est conçu pour une installation interne dans un emplacement 5.25 pouces de votre PC.

Les disques SATA et SAS peuvent-ils être mélangés dans la même baie ?

Oui, la baie supporte à la fois les disques SATA et SAS, mais ils ne peuvent pas être mélangés dans le même câble. Utilisez un câble par type si nécessaire.

Comment alimenter la baie ?

Branchez un câble d'alimentation SATA (15 broches) directement depuis votre bloc d'alimentation sur le connecteur correspondant de la baie.

Le ventilateur est-il bruyant ?

Le ventilateur de 40 mm tourne à une vitesse modérée et reste généralement silencieux (< 25 dB). Il peut être remplacé si nécessaire.

Quelles sont les dimensions exactes du produit ?

Les dimensions sont de 148 x 146 x 42 mm. Il occupe un emplacement 5.25 pouces standard.

Puis-je installer la baie sur macOS ?

Oui, la baie est compatible avec macOS, Windows et Linux. Aucun pilote spécifique n'est nécessaire pour la reconnaissance des disques.

Que faire si un disque n'est pas détecté ?

Vérifiez les connexions du câble SFF-8087 et de l'alimentation. Assurez-vous que le disque est bien enfoncé. Testez le disque sur un autre port. Si le problème persiste, consultez le guide de dépannage.

MODE D'EMPLOI SATSASBAY3BK StarTech.com

Fond de Panier Informatique pour Disque Dur SATA et SAS

SATSASBAY3BK

*Le produit actuel peut varier de la photo

FR: Guide de l'utilisateur - fr.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Vue Avant....2

Vue Arrière....2

Installation....3

Installation du Matériel....3

Installation du Logiciel 3

Utilisation du Fond de Panier 4

Spécifications 5

Support Technique 6

Informations sur la Garantie 6

Introduction

Contenu de l'Emballage

• 1 x Fond de Panier SATSASBAY3BK
- 1 x Jeu de vis
• 1 x Manuel d'Instruction

Configuration Requise

• 2 baies avant adjacentes 5,25 po
- 3 ports SATA / SAS disponibles sur le contrôleur de disque dur
- 2 connecteurs d'alimentation LP4 molex ou 2 connecteurs d'alimentation SATA à 15 broches sur le bloc d'alimentation

Vue Avant

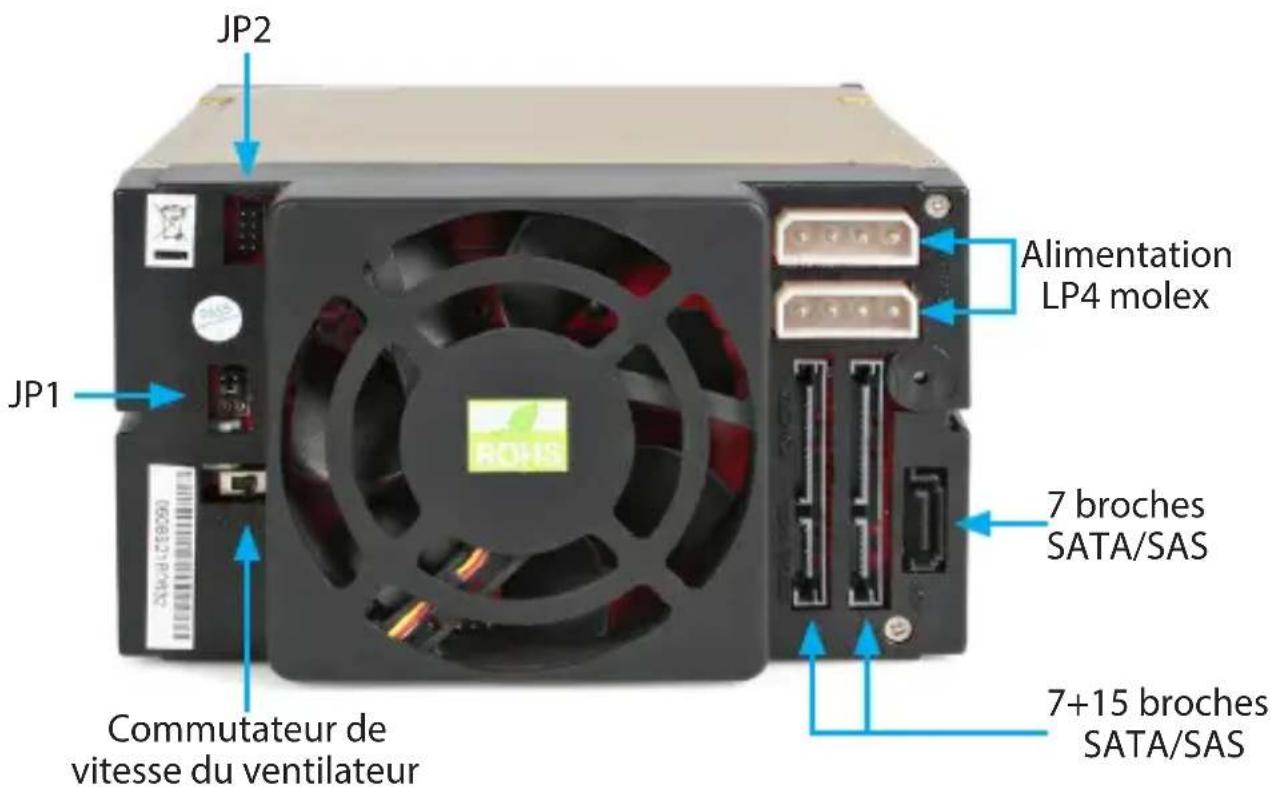

Vue Arrière

Installation

FLR	Détection Erreur Ventilateur (rouge)	TLR Détection Température (rouge)
FL+ Détection Erreur Ventilateur (+) 5V+ Alimentation 5V
FLG	Détection Erreur Ventilateur (vert)	TLG Détection Température (vert)
RST Bouton Réamorçage GND Mise à terre

Installation du Matériel

1. Retirer l'un des plateaux de lecteurs en appuyant sur le coté gauche du plateau à lecteur. Le bras de verrouillage du plateau de lecteur basculera vers l'avant. Retenez le bras et retirer le plateau.
2. Placez le disque dur dans le plateau. Alignez les trous du plateau avec ceux du disque dur. Utilisez les vis fournies pour sécuriser le disque dur sur le plateau.
3. Reglissez le plateau dans son logement. Lorsque le plateau est au fond de son logement, replacez le bras de verrouillage et poussez jusqu'au son d'un clic. Cela indique que le plateau et le disque dur sont proprement installés.
4. Répétez ces étapes pour les autres disques durs.
5. Installez le fond panier dans des baies ouvertes de 5,25 po dans le châssis de l'ordinateur. Suivez les instructions fournies par le fabricant du boîtier de l'ordinateur.
6. Utilisez un câble Serial ATA (SATA) de signal à 7 broches pour connecter les ports à 7 broches du disque dur à l'arrière du fond de panier au contrôleur SATA ou SAS.

NOTE: Certains contrôleurs SAS utilisent un connecteur SFF-8484 ou SFF-8087. Un câble adaptateur spécial à connecteurs SATA 7 broches est requis pour faire la connexion au fond de panier. (Exemple : StarTech.com ID: SAS84SS450)

1. Pour mettre le fond de panier sous tension, utilisez le câble SATA à 15 broches ou les connecteurs LP4 molex à 4 broches du bloc d'alimentation. Si vous utilisez les connecteurs LP4 molex, l'alimentation sera automatiquement transféré à l'alimentation SATA. Les deux types de connexion d'alimentation ne nécessitent pas d'être branchés simultanément.

Installation du Logiciel

Aucune installation de pilote n'est requise pour tout système d'exploitation. Le fond de panier n'est qu'une passerelle pour les disques durs et n'est donc pas détecté par le système d'exploitation.

Utilisation du Fond de Panier

Réamorçage / Reset: Le bouton / voyant de réamorçage à l'avant du fond de panier sert à la fois de réamorçage et de voyant de surchauffe. Lorsqu'il y a surchauffe, une alarme se fera entendre et le voyant Reset clignotera. Pour arrêter l'alarme, appuyer sur le bouton de réamorçage Reset.

HD1, HD2, etc: Les boutons / voyants HD à l'avant du fond de panier servent de boutons d'alimentation et de voyants d'alimentation pour chacun des disques. Pour mettre le disque sous tension et hors tension, appuyer sur le bouton HD correspondant. (Ne mettez pas un disque qui est utilisé hors tension!)

Lorsque le disque est sous tension, le voyant correspondant s'allume.

NOTE: La température par défaut à laquelle l'alarme s'active est de 60°C (140°F). En utilisant les cavaliers à l'arrière du fond de panier (JP1), vous pouvez aussi régler la température à 55°C (131°F) ou 65°C (149°F).

Détection du ventilateur / Fan Sensor: Le voyant de détection du ventilateur à l'avant du fond de panier indique l'activité du ventilateur du fond de panier. Si le voyant est vert, le ventilateur fonctionne correctement. Si le voyant est rouge, le ventilateur ne fonctionne pas correctement.

Spécifications

Interface de Bus	SATA
	SAS
Connecteurs Arrière	3 x SATA / SAS (7 broches)
	2 x Alimentation LP4 molex
	2 x Alimentation SATA (15 broches)
Voyants	3 x Alimentation / Activité Disque Dur
	1 x Réamorçage
	1 x État Ventilateur
Ventilateur 1 x 80 mm (roulement à billes)
Taux Maximum de Transfert de Données 6.0 Gbits / sec
Disques Durs pris en charge	2,5/3,5 po SATA 1.5 / 3.0 / 6.0 Gbits /sec
	2,5/3,5 po SAS 3.0 / 6.0 Gbits / sec
Température de Fonctionnement 0°C ~ 50°C (32°F ~ 122°F)
Température de Stockage -15°C ~ 75°C (-59°F ~ 167°F)
Humidité 90% HR @ 30°C
Dimension 202 mm x 146 mm x 86 mm
Poids 1210g
