Marque	Moen
Modèle	M-BITION 8798
Type de produit	Robinet de cuisine
Utilisation	Lavage et rinçage de la vaisselle
Dimensions (hauteur)	Environ 40 cm
Dimensions (base)	Diamètre de fixation standard 3,5 cm
Poids net	Environ 2 kg
Matériau principal	Laiton chromé
Alimentation	Mécanique (pas d'électricité)
Débit d'eau	8,3 L/min à 3 bars
Fonctions principales	Douchette extractible avec pulvérisation et jet
Commande	Levier unique
Type de valve	Cartouche céramique à disque
Fixation	Sur évier ou plan de travail (trou unique)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse, éviter les abrasifs
Sécurité	Raccord flexible flexible anti-éclatement
Pièces détachées et réparabilité	Pièces disponibles, réparable par un professionnel
Garantie	Garantie à vie limitée Moen
Pays d'origine	Chine

FOIRE AUX QUESTIONS - M-BITION 8798 Moen

Comment installer le robinet Moen M-BITION 8798 ?

L'installation se fait généralement en fixant la base sur l'évier ou le plan de travail, puis en connectant les flexibles d'alimentation. Il est recommandé de suivre les instructions fournies dans la notice.
Important : Coupez l'arrivée d'eau avant d'installer.

La douchette extractible est-elle incluse avec ce modèle ?

Oui, le modèle Moen M-BITION 8798 est équipé d'une douchette extractible avec deux fonctions : un jet large pour le rinçage et un jet concentré pour le lavage.

Quel est le diamètre de fixation requis ?

Le robinet nécessite un trou de fixation d'un diamètre standard de 35 mm (1 3/8 pouce). Il est compatible avec la plupart des éviers et plans de travail.

Comment entretenir le robinet pour éviter les traces de calcaire ?

Pour prévenir le calcaire, essuyez le robinet après chaque utilisation avec un chiffon doux. Pour un nettoyage plus approfondi, utilisez un mélange d'eau et de vinaigre blanc, puis rincez abondamment. Évitez les nettoyants abrasifs.

Le robinet est-il garanti ?

Oui, Moen offre une garantie à vie limitée sur ce modèle. Cela couvre les défauts de fabrication dans le cadre d'une utilisation domestique normale. Conservez votre preuve d'achat.

Y a-t-il des pièces de rechange disponibles ?

Oui, les pièces comme la cartouche, la douchette ou les flexibles sont disponibles auprès de Moen ou de revendeurs agréés. Vous pouvez également contacter le service client pour obtenir des références précises.

Le débit d'eau est-il réglable ?

Le débit est contrôlé par le levier unique. Il n'y a pas de régulation supplémentaire. Le débit maximal est d'environ 8,3 L/min à 3 bars de pression.

Comment remplacer la cartouche céramique ?

Coupez l'eau, démontez la poignée et la bague de fixation, puis retirez l'ancienne cartouche. Installez la nouvelle en respectant l'alignement, puis remontez. Il est conseillé de faire appel à un professionnel si vous n'êtes pas à l'aise.

Le robinet est-il compatible avec un chauffe-eau instantané ?

Oui, le Moen M-BITION 8798 est compatible avec les chauffe-eaux instantanés, car il ne contient pas de composants électroniques. Assurez-vous que la pression et la température de l'eau sont dans les limites recommandées.

Que faire en cas de fuite au niveau de la douchette ?

Vérifiez que le flexible est correctement connecté et que le joint torique est en place. Si la fuite persiste, remplacez le joint ou le flexible. Contactez le service client Moen pour obtenir des pièces de rechange spécifiques.

MODE D'EMPLOI M-BITION 8798 Moen

Veuillez d'abord contacter Moen

en cas de problèmes avec l'installation, ou pour obtenir toute pièce manquante ou de rechange

1-800-465-6130

Du lundi au vendredi:

de 7 h 30 à 19 h, HE

WWW.MOEN.CA

Installation Guide Guía de instalación Guide d'installation

Note : Le style varie selon le modèle.

HELPFUL TOOLS

Par mesure de sécurité et pour faciliter l'installation, Moen suggère l'utilisation des outils suivants.

ATTENTION — SUGGESTIONS POUR ENLEVER L'ANCIEN ROBINET : Toujours couper l'alimentation en eau avant d'enlever ou de démonter le robinet. Ouvrir le robinet pour libérer la pression d'eau et pour s'assurer que l'alimentation en eau a bien été coupée.

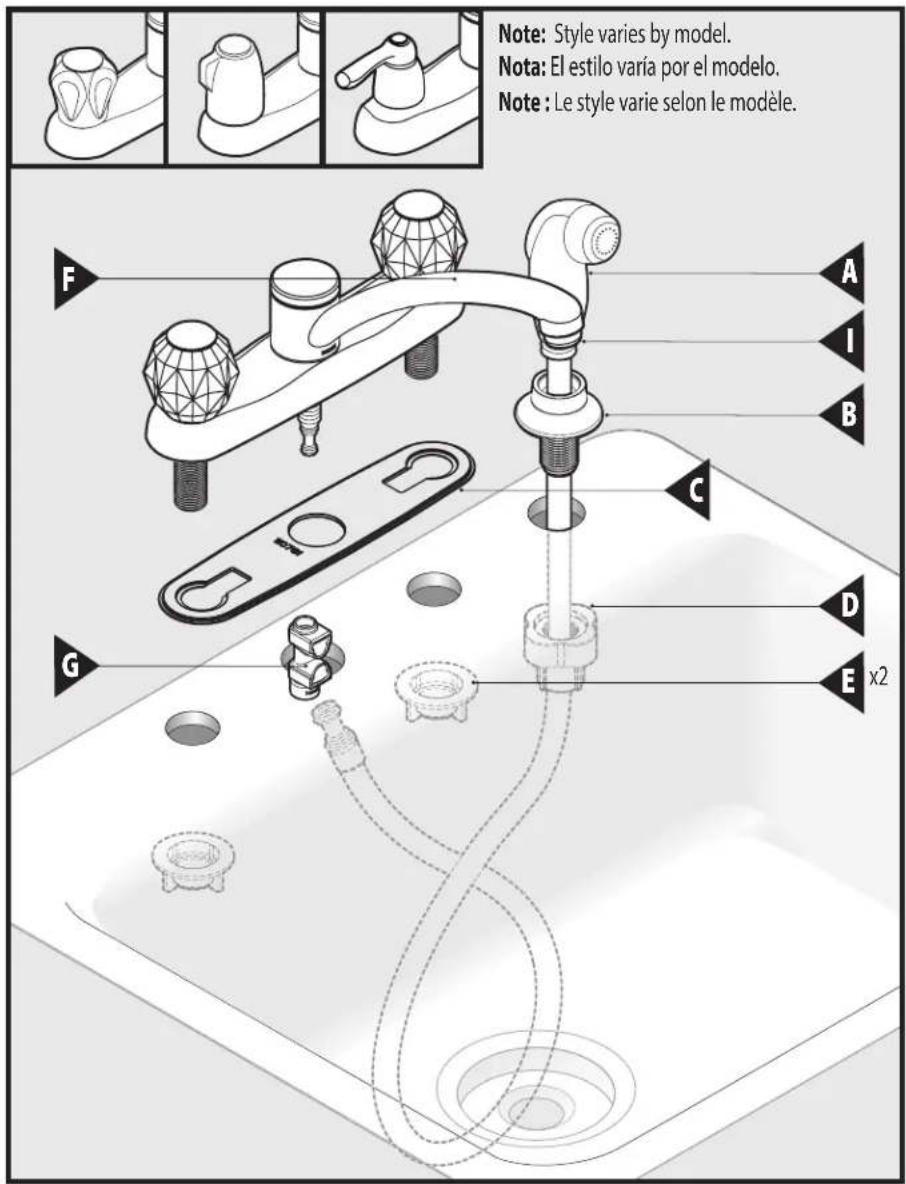

Parts List

A. Rince-légumes latéral
B. Guide-tuyau
C. Joint d'étanchéité
D. Ecrou du guide-tuyau
E. Ecrou de montage (2X)
F. Corps du robinet
G. Adaptateur de raccord rapide
H. Conduites d'alimentation (non incluses)*
I. Aérateur

Icon Legend/Leyenda de Iconos/ Légende des icônes

Above sink Encima del lavabo Au-dessus de l'évier

Below sink Debajo del fregadero Sous l'évier

Pour l'installation d'un robinet de cuisine doté d'un rince-légumes, commencer l'installation à l'étape A1.

Pour l'installation d'un robinet de cuisine sans rince-légumes, commencer l'installation à l'étape B1.

Insérer le rince-légumes latéral (A) dans le guide-tuyau (B) jusqu'à ce que le rince-légumes soit bien en place.

Insérer le guide-tuyau (B) dans l'ouverture de l'évier. Fixer sous l'évier, le guide-tuyau à l'aide de l'écrou du guide-tuyau (N). Serrer à la main.

Placer le joint d'étanchéité (C) sur le corps du robinet (F) en orientant sa face vers le haut, comme illustré.

Install Faucet Body (F) into sink openings.
Instale el cuerpo de la mezcladora (F) en las aberturas en el fregadero.
Insérer le corps du robinet (F) dans les ouvertures de l'évier.

Installer le joint d'étanchéité (C) avec la face orientée vers le haut, sur le corps du robinet (F), comme illustré.

1. Attach other end of flexible Supply Lines (H) (not included) to shut off stops.
2. Tighten with a wrench. Turn on water. Go to Step 9.
3. Conecte el otro extremo de las líneas de suministro flexibles (H) (no incluidas) a los topes de cierre.
4. Apriete con una llave. Abra el agua. Vaya al paso 9.
5. Raccorder les autres extrémités des conduites d'alimentation flexibles (H) (non incluses) aux robinets d'arrêt.
6. Serrer à l'aide d'une clé. Ouvrir l'alimentation en eau. Aller à l'étape 9.

Installer le corps du robinet (F) dans les ouvertures de l'évier.

1. Connect Supply Lines (H) (not included)* to Faucet Body (F).
2. Use an adjustable wrench to secure.
3. Conecte las líneas de suministro (H) (no incluidas)* al cuerpo de la mezcladora (F).
4. Use una llave ajustable para apretar.
5. Raccorder les conduites d'alimentation (H) (non incluses)* au corps du robinet (F).
6. Utiliser une clé ajustable pour fixer le tout.

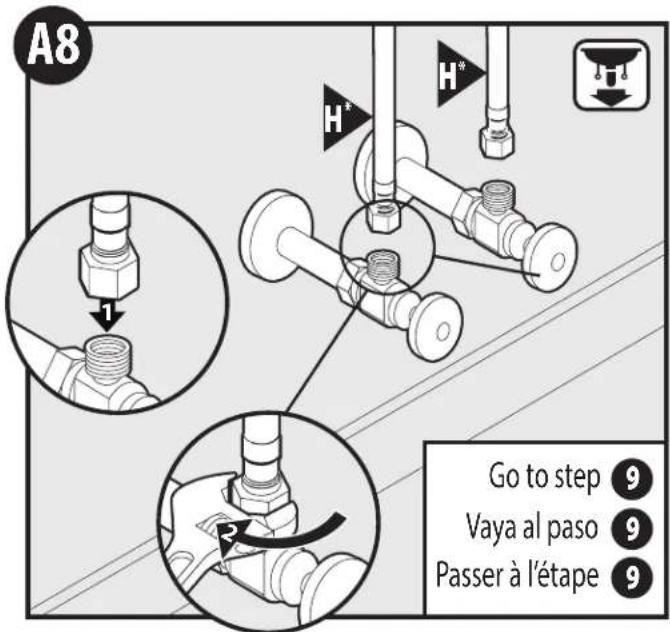

1. Attach other end of Flexible Supply Lines (H) (not included)* to shut off stops.
2. Tighten with a wrench. Turn on water. Check for leaks. Go to Step 9.
3. Conecte el otro extremo de las líneas de suministro flexibles (H) (no incluidas)* a los topes de cierre.
4. Apriete con una llave. Abra el agua. Verifique si hay pérdidas. Vaya al paso 9.
5. Raccorder les autres extrémités des conduites d'alimentation flexibles (H) (non incluses)* aux robinets d'arrêt.
6. Serrer à l'aide d'une clé. Ouvrir l'alimentation en eau. S'assurer qu'il n'y a aucune fuite. Aller à l'étape 9.

Fixer le corps du robinet (F) à l'aide des écrous de montage (E). Fileter les écrous de montage sur les tiges et serrer à la main.

1. Turn on both hot and cold handles and run water for 15 seconds.
2. Turn off both handles.
3. Abra los manerales frío y caliente y deje correr el agua durante 15 segundos.
4. Cierre ambos manerales.
5. Ouvrir les poignées pour l'eau chaude et l'eau froide et laisser couler l'eau pendant 15 secondes.
6. Fermer les deux poignées.

1. Re-install Aerator (I) to Faucet Body (F).
2. Thread Aerator by hand until secure. Installation is complete.
3. Vuelva a instalar el aireador (I) en el cuerpo de la mezcladora (F).
4. Enrosque el aireador a mano hasta que quede firme. La instalación está completa.
5. Réinstaller l'aérateur (I) sur le corps du robinet (F).
6. Revisser l'aérateur à la main jusqu'à ce qu'il soit bien fixé. Installation terminée.

Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen

Les produits Moen sont fabriqués selon les normes les plus élevées de qualité et de main-d'œuvre. Moen garantit à l'acheteur original, tant qu'il sera propriétaire de la maison (la «période de garantie» des propriétaires), que ce robinet sera libre de toute fuite pendant son usage normal et qu'aucune pièce et qu'aucun fini de ce robinet ne présenteront de défaut de matériel et de main-d'œuvre en usine. Tous les autres achats (y compris les achats à des fins industrielles, commerciales et d'affaires) sont garantis pendant cinq (5) ans à compter de la date d'achat originale (période de garantie commerciale).

Si ce robinet fuit ou dégoutte durant la période de garantie, Moen s'engage à fournir GRATUITEMENT les pièces de rechange requises pour remettre le robinet en état de fonctionnement ainsi qu'à remplacer GRATUITEMENT toute pièce ou tout fini dont le matériel, la fabrication ou la main-d'œuvre, lors de l'installation, de l'usage et du service habituels, s'avèrent défectueux. On peut obtenir les pièces de rechange en composant le 1-800-465-6130 ou en écrivant à l'adresse indiquée ci-dessous. Le reçu de vente original de l'acheteur initial du robinet doit accompagner toute réclamation. Les défauts ou les dommages causés par l'utilisation de pièces non fournies par Moen ne sont pas couverts par cette garantie. Cette garantie s'applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à compter de la date d'achat indiquée sur le reçu de caisse du client.

Cette garantie s'étend aussi au remplacement de toute pièce ou de tout fini défectueux. Cependant, sont exclus de cette garantie, les dommages causés par une erreur d'installation, un abus du produit, une mauvaise utilisation du produit, l'utilisation de produits de nettoyage contenant des agents abrasifs, de l'alcool ou des solvants organiques, qu'ils soient utilisés par un entrepreneur, une entreprise de service ou le consommateur. Moen décline toute responsabilité quant aux frais de main-d'œuvre et aux dommages causés durant l'installation, la réparation ou le remplacement, et aux dommages, pertes, blessures ou coûts, indirects ou consécutifs, connexes à ce robinet. Sauf lorsque la loi le stipule, cette garantie remplace et exclut toutes les autres garanties et conditions, qu'elles soient indiquées expressément ou non, obligatoires ou autres, y compris, sans restriction, celles qui visent la commercialisation ou l'aptitude d'utilisation.

Certains pays, états ou provinces ne permettent aucune exclusion, ni limitation suite aux dommages indirects ou consécutifs. Les limitations ou les exclusions précitées ne s'appliqueraient pas dans ces cas. Cette garantie accorde des droits juridiques et il est possible que d'autres droits soient applicables selon l'état, la province ou le pays. Moen avisera le consommateur de la procédure à suivre pour soumettre une réclamation. Il suffit d'écrire à Moen inc. à l'adresse indiquée ci-dessous, pour expliquer le défaut, d'inclure une preuve d'achat, d'inscrire son nom, son adresse ainsi que son indicatif régional et son numéro de téléphone.

COMMERCIAL

Moen Incorporated

25300 Al Moen Drive
