Stage3 627F - Haut-parleur voiture JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture coaxial
Marque	JBL
Modèle	Stage3 627F
Dimensions (diamètre)	6,5 pouces (165 mm)
Puissance nominale (RMS)	60 Watts
Puissance maximale (crête)	180 Watts
Impédance	4 ohms
Sensibilité	92 dB (1W/1m)
Réponse en fréquence	55 Hz - 20 kHz
Nombre de voies	2 voies (woofer + tweeter)
Matériau du cône	Polypropylène traité
Matériau du tweeter	Dôme en soie
Profondeur de montage	55 mm
Ouverture de montage	140 mm
Alimentation recommandée	Amplificateur externe ou autoradio (4 ohms)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides et produits abrasifs.
Sécurité	Respecter la polarité (+/-) lors du branchement. Ne pas exposer à l'humidité ou à une chaleur excessive.
Pièces détachées et réparabilité	Grille de protection et câbles de connexion disponibles en pièces détachées.
Informations générales	Haut-parleur coaxial 2 voies, idéal pour remplacer les enceintes d'origine.

FOIRE AUX QUESTIONS - Stage3 627F JBL

Quelle est la puissance recommandée pour un ampli avec le JBL Stage3 627F ?

Il est recommandé d'utiliser un ampli délivrant entre 30 et 60 Watts RMS par canal sous 4 ohms pour exploiter pleinement le haut-parleur sans risque de saturation.

Quelle est la profondeur de montage du JBL Stage3 627F ?

La profondeur de montage est de 55 mm. Assurez-vous que l'espace dans votre porte ou panneau est suffisant pour l'installation.

Puis-je installer ces haut-parleurs sans ampli externe ?

Oui, ils peuvent être connectés directement à un autoradio de 4 ohms, mais les performances seront limitées. Un ampli externe est recommandé pour un meilleur rendu sonore.

Quelle est la différence entre les modèles Stage3 627F et 627 ?

Le Stage3 627F est une version améliorée avec un tweeter à dôme en soie et une puissance maximale plus élevée (180W contre 150W).

Comment nettoyer les haut-parleurs JBL Stage3 627F ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager le cône ou le tweeter.

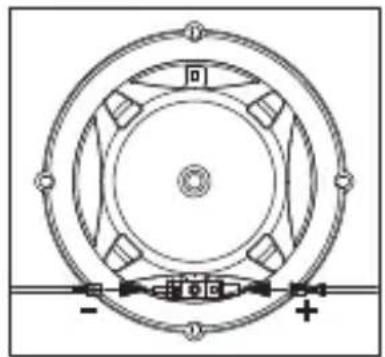

Quels sont les branchements électriques à respecter ?

Respectez la polarité : le fil rouge (+) sur la borne positive du haut-parleur et le fil noir (-) sur la borne négative. Une inversion de polarité dégrade la qualité sonore.

Ces haut-parleurs sont-ils compatibles avec ma voiture ?

Ils conviennent à la plupart des voitures équipées d'enceintes de 6,5 pouces. Vérifiez l'ouverture de montage (140 mm) et la profondeur (55 mm) dans votre véhicule.

Quelle est la garantie du JBL Stage3 627F ?

La garantie standard est de 2 ans. Conservez la facture d'achat et respectez les conditions d'utilisation pour bénéficier de la couverture.

Puis-je utiliser ces haut-parleurs en extérieur ou dans une voiture décapotable ?

Ils ne sont pas étanches. Évitez l'exposition directe à l'eau ou à l'humidité excessive car cela pourrait endommager les composants.

Comment améliorer les basses fréquences avec ce modèle ?

Pour des basses plus profondes, associez ces haut-parleurs à un caisson de basses actif. Leur réponse en fréquence descend à 55 Hz, ce qui est correct pour des enceintes coaxiales.

MODE D'EMPLOI Stage3 627F JBL

Installation manual

STAGE3 607C

STAGE3 607CF

STAGE3 427

STAGE3 427F

STAGE3 527

STAGE3 527F

STAGE3 627

STAGE3 627F

STAGE3 637F

STAGE3 6427

STAGE3 8627

STAGE3 9637

STAGE3 9637F

STAGE3 607C

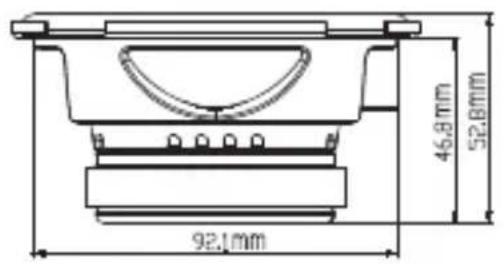

Technical drawing of a circular mechanical component with concentric rings and a central hole, dimensioned as 158.0mm (no text or symbols beyond the scale label)

Specification

• Type: 6-1/2" (165mm) 2-way component system car speaker
  • Power Handling: 50W RMS, 150W (Peak)
• Sensitivity (@2.83V/1m): 92dB
  • Frequency Response: 55Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.316
• DCR (ohms): 2.45
• Mms (g): 14.017
• Sd (cm2): 138.93
• Cms (μm/N): 0.316
• Vas (I): 8.6375
• Fs (Hz): 75.6
• Qes: 1.482
  • Qms: 11.842
• Qts: 1.317
  • Crossover Point: 5kHz

STAGE3 607CF

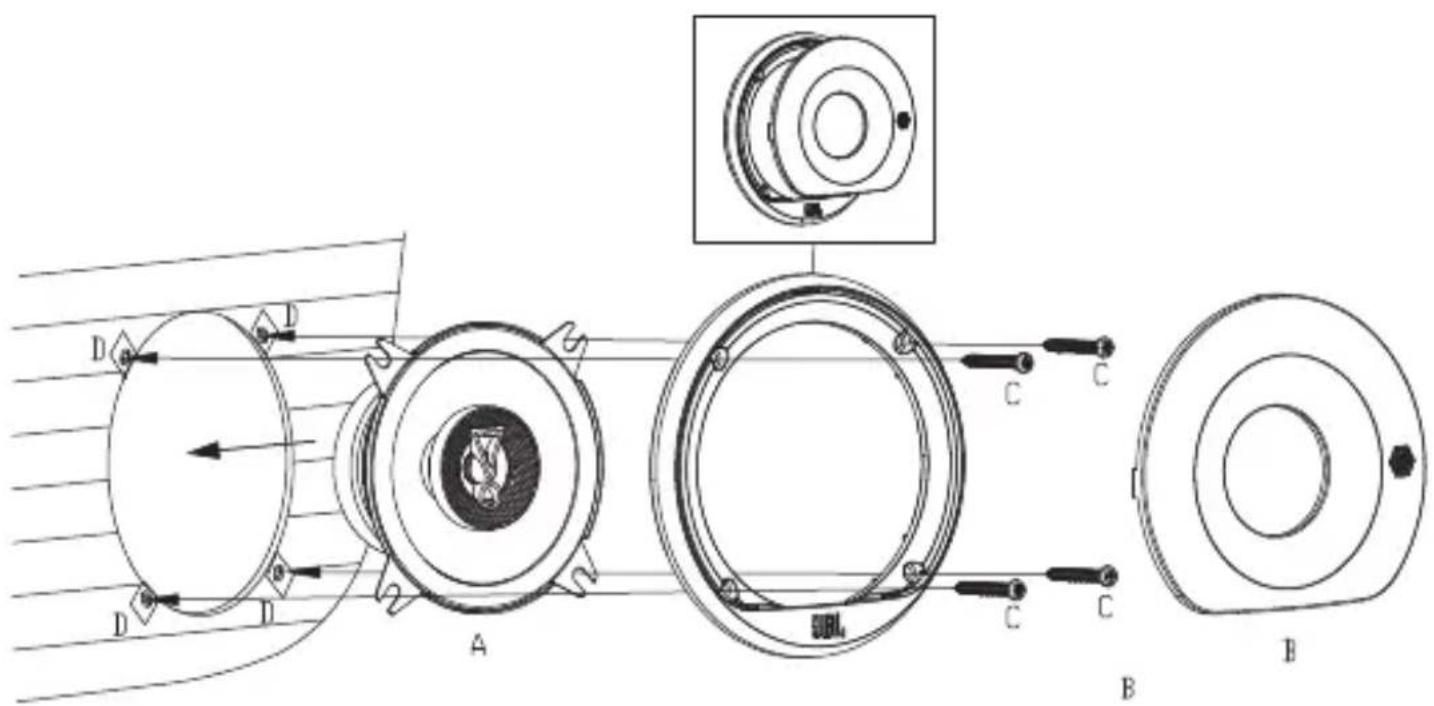

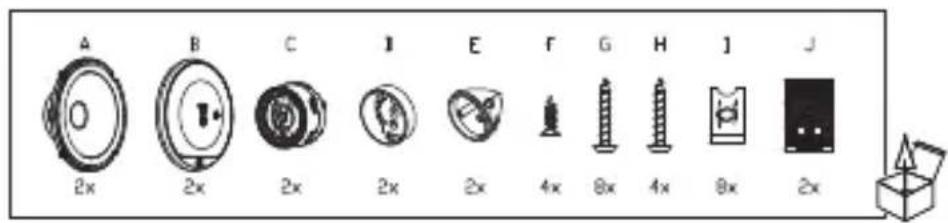

Technical diagram of a mechanical component with labeled parts A and B, showing internal flow or movement (no text or symbols beyond labels)

Technical drawing of a circular mechanical component with concentric rings and a central hole, dimensioned as 158.0mm (no text or symbols beyond the scale)

Specification

• Type: 6-1/2" (165mm) 2-way component system car speaker for factory upgrade without grille
  • Power Handling: 50W RMS, 150W (Peak)
• Sensitivity (@2.83V/1m): 92dB
  • Frequency Response: 55Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.316
• DCR (ohms): 2.45
• Mms (g): 14.017
• Sd (cm2): 138.93
• Cms (μm/N): 0.316
• Vas (I): 8.6375
• Fs (Hz): 75.6
• Qes: 1.482
  • Qms: 11.842
• Qts: 1.317
  • Crossover Point: 5kHz

STAGE3 427

Technical drawing of a circular mechanical component with concentric rings and central hole, dimension标注 102.4mm (no text or symbols beyond measurement)

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or labels)

Specification

• Type: 4" (100mm) 2-way coaxial car speaker
  • Power Handling: 30W RMS, 90W (Peak)
• Sensitivity (@2.83V/1m): 90dB
  • Frequency Response: 75Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 2.467
• DCR (ohms): 2.74
• Mms (g): 5.501
• Sd (cm2): 63.62
• Cms (μm/N): 0.387
• Vas (l): 2.2146
• Fs (Hz): 109.1
• Qes: 1.698
  • Qms: 12.973
• Qts: 1.501
  • Crossover Point: 7kHz

STAGE3 427F

Technical drawing of a circular mechanical component with concentric rings and central hole, dimension标注 102.4mm (no text or symbols beyond measurement)

Technical diagram of a circular mechanical component with mounting holes and internal components, no text or symbols present.

Specification

• Type: 4" (100mm) 2-way coaxial car speaker for factory upgrade without grille
  • Power Handling: 30W RMS, 90W (Peak)
• Sensitivity (@2.83V/1m): 90dB
  • Frequency Response: 75Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 2.467
• DCR (ohms): 2.74
• Mms (g): 5.501
• Sd (cm2): 63.62
• Cms (μm/N): 0.387
• Vas (l): 2.2146
• Fs (Hz): 109.1
• Qes: 1.698
  • Qms: 12.973
• Qts: 1.501
  • Crossover Point: 7kHz

STAGE3 527

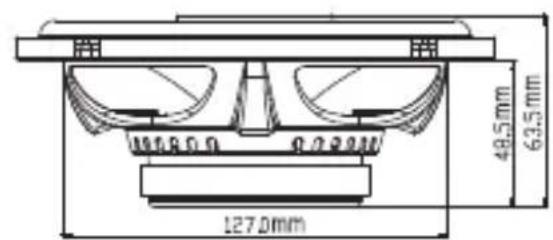

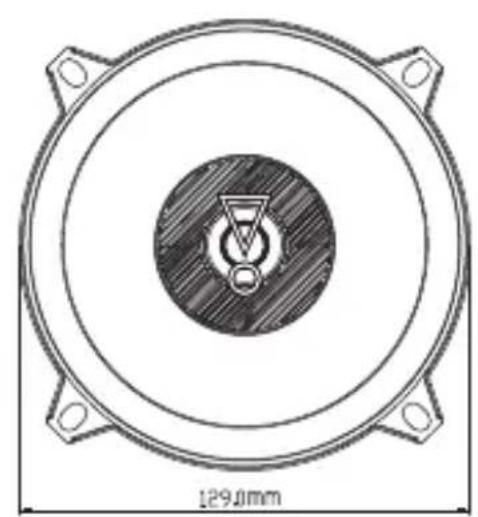

Technical drawing of a circular speaker or speaker with concentric rings and a central shaded area, dimension标注 129.0mm (no text or symbols beyond measurement)

Technical diagram of a circular mechanical component with symmetrical slots and mounting points (no text or symbols)

Specification

• Type: 5-1/4" (130mm) 2-way coaxial car speaker
  • Power Handling: 40W RMS, 120W (Peak)
  • Sensitivity (@2.83V/1m): 91dB
  • Frequency Response: 75Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.148
• DCR (ohms): 2.61
• Mms (g): 9.81
• Sd (cm2): 102.07
• Cms (μm/N): 0.281
• Vas (l): 4.1374
• Fs (Hz): 95.9
• Qes: 1.555
  • Qms: 13.546
• Qts: 1.395
  • Crossover Point: 6kHz

STAGE3 527F

Technical drawing of a speaker or fan component with concentric rings and mounting holes, showing a central circular center and measurement label (129.0mm) at the bottom.

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

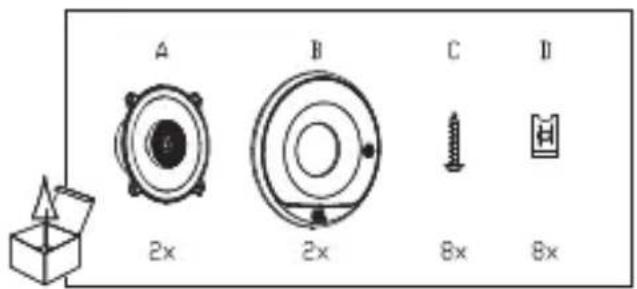

Diagram showing a speaker with a 2x ratio and a 3D cube nearby (no text or symbols)

Specification

• Type: 5-1/4" (130mm) 2-way coaxial car speaker for factory upgrade without grille
  • Power Handling: 40W RMS, 120W (Peak)
• Sensitivity (@2.83V/1m): 91dB
  • Frequency Response: 75Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.148
• DCR (ohms): 2.61
• Mms (g): 9.81
• Sd (cm2): 102.07
• Cms (μm/N): 0.281
• Vas (l): 4.1374
• Fs (Hz): 95.9
• Qes: 1.555
  • Qms: 13.546
• Qts: 1.395
  • Crossover Point: 6kHz

STAGE3 627

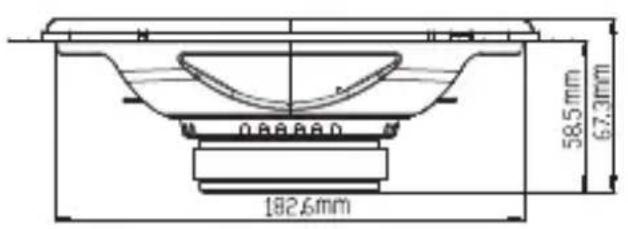

Technical drawing of a circular mechanical component with concentric rings and a central hole, labeled 158.0 mm (no text or symbols beyond measurement)

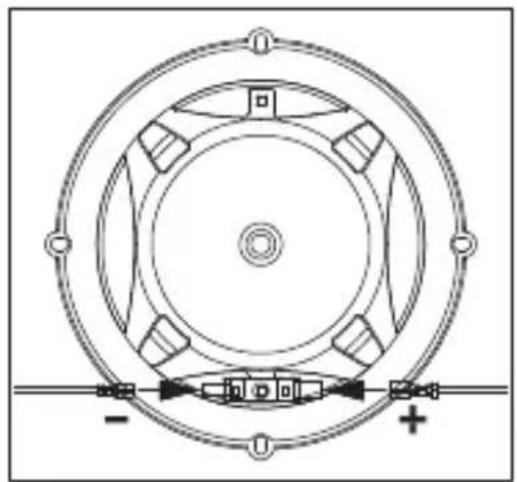

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Specification

• Type: 6-1/2" (160mm) 2-way coaxial car speaker
  • Power Handling: 45W RMS, 135W (Peak)
• Sensitivity (@2.83V/1m): 92dB
  • Frequency Response: 55Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.347
• DCR (ohms): 2.43
  • Mms (g): 13.661
• Sd (cm2): 138.93
• Cms (μm/N): 0.339
• Vas (I): 9.2635
• Fs (Hz): 73.9
• Qes: 1.377
  • Qms: 13.148
• Qts: 1.246
  • Crossover Point: 5kHz

STAGE3 627F

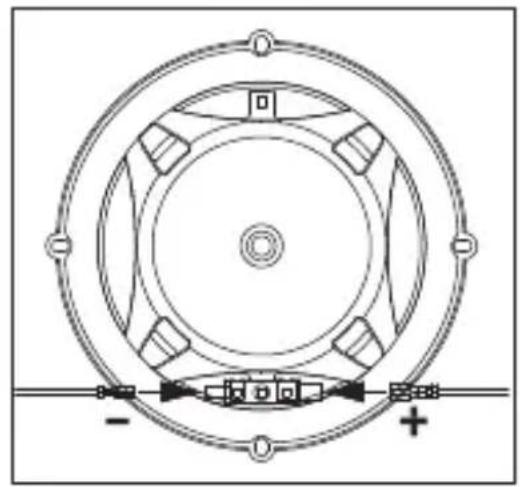

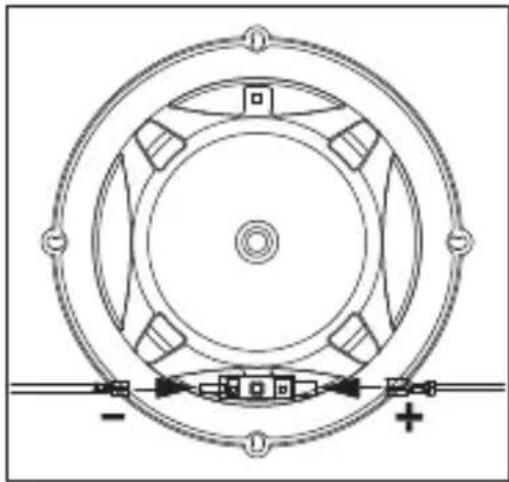

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Technical drawing of a circular mechanical component with concentric rings and a central hole, labeled 158.0 mm (no text or symbols beyond measurement)

Diagram showing a speaker icon labeled 'A' and a 2x multiplier label, with a small 3D cube nearby (no text or symbols beyond labels)

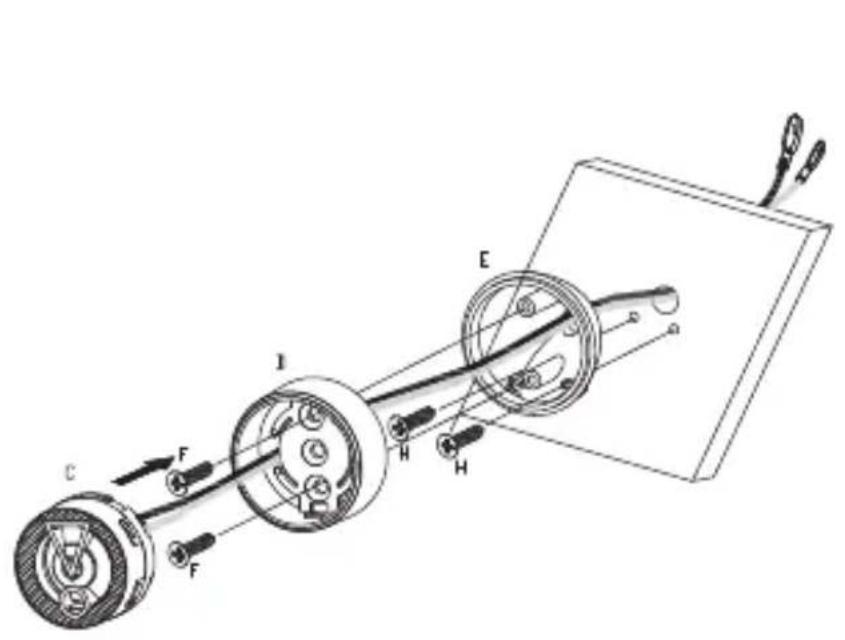

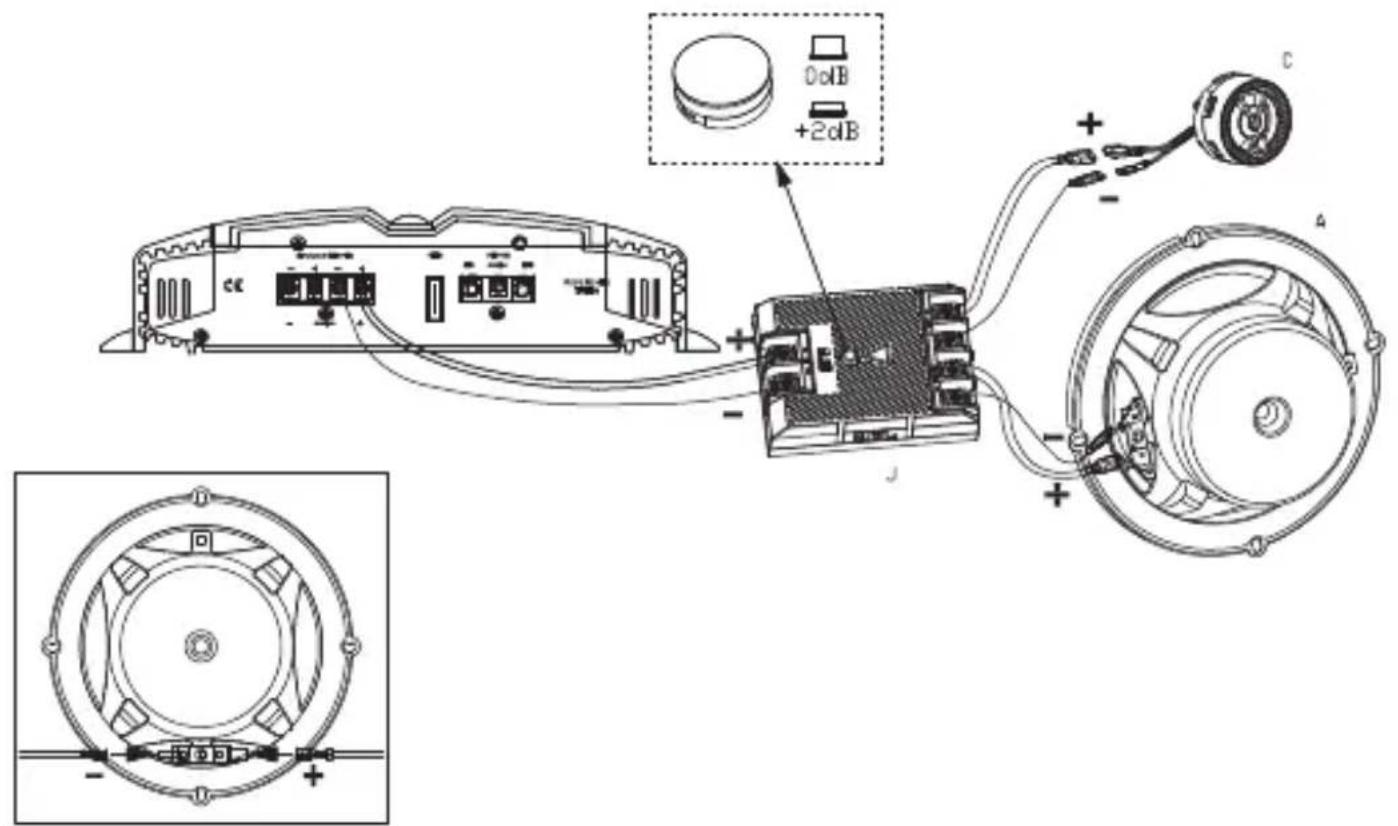

Technical diagram of a mechanical assembly with labeled components and directional arrows (no text or symbols)

Specification

• Type: 6-1/2" (160mm) 2-way coaxial car speaker for factory upgrade without grille
  • Power Handling: 45W RMS, 135W (Peak)
• Sensitivity (@2.83V/1m): 92dB
  • Frequency Response: 55Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.347
• DCR (ohms): 2.43
  • Mms (g): 13.661
• Sd (cm2): 138.93
• Cms (μm/N): 0.339
• Vas (I): 9.2635
• Fs (Hz): 73.9
• Qes: 1.377
  • Qms: 13.148
• Qts: 1.246
  • Crossover Point: 5kHz

STAGE3 637F

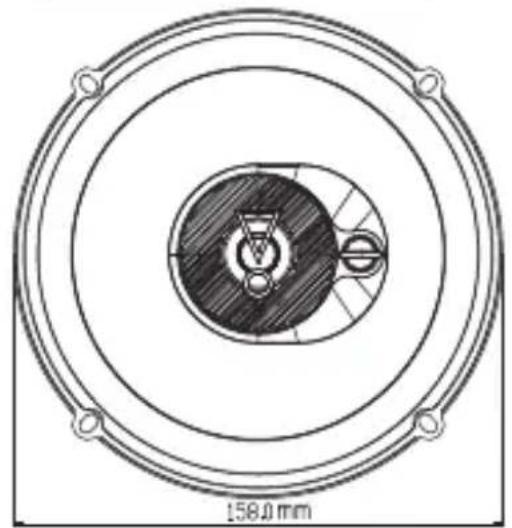

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Diagram showing a 3D cube with an arrow and a circular component labeled 'A' and '2x', no readable text or symbols present.

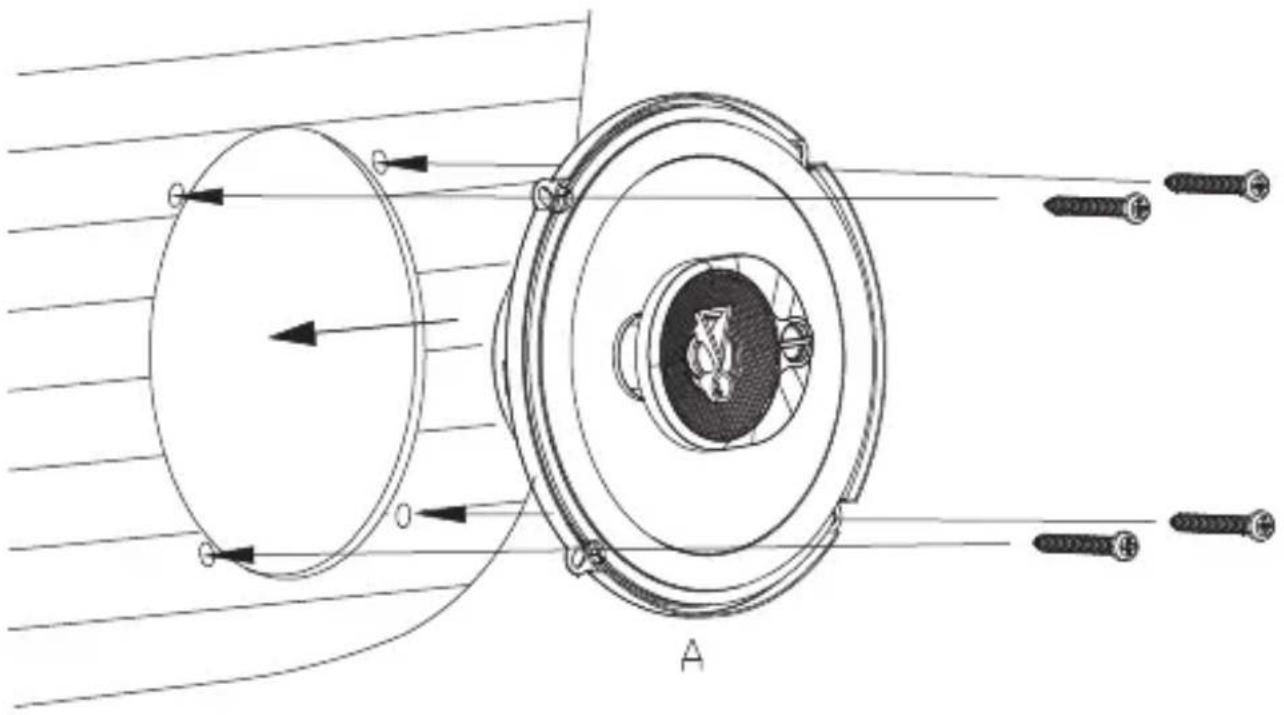

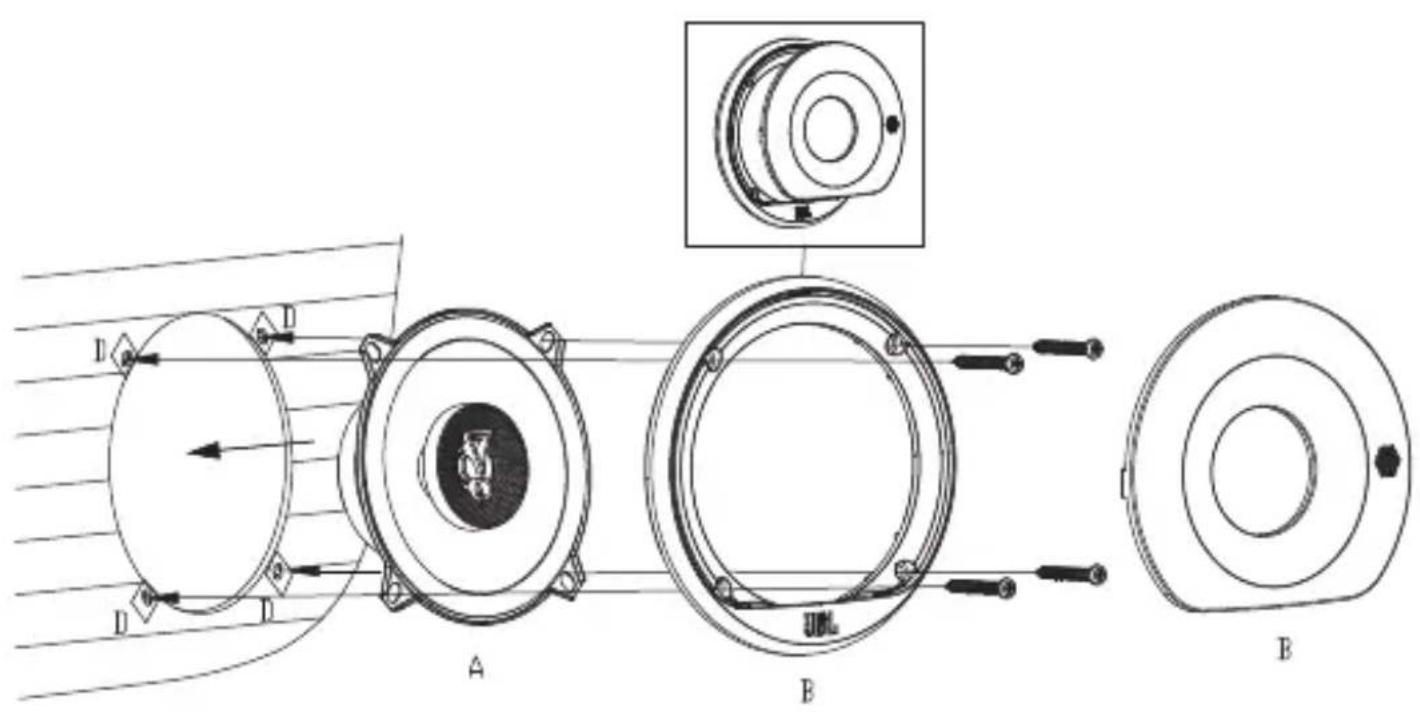

Technical diagram of a mechanical assembly with concentric circular components and screw fasteners (no text or labels)

Specification

• Type: 6-1/2" (165mm) 3-way coaxial car speaker for factory upgrade without grille
  • Power Handling: 45W RMS, 135W (Peak)
• Sensitivity (@2.83V/1m): 92dB
  • Frequency Response: 55Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.347
• DCR (ohms): 2.43
  • Mms (g): 13.661
• Sd (cm2): 138.93
• Cms (μm/N): 0.339
• Vas (I): 9.2635
• Fs (Hz): 73.9
• Qes: 1.377
  • Qms: 13.148
• Qts: 1.246
  • Crossover Point: 5kHz

STAGE3 6427

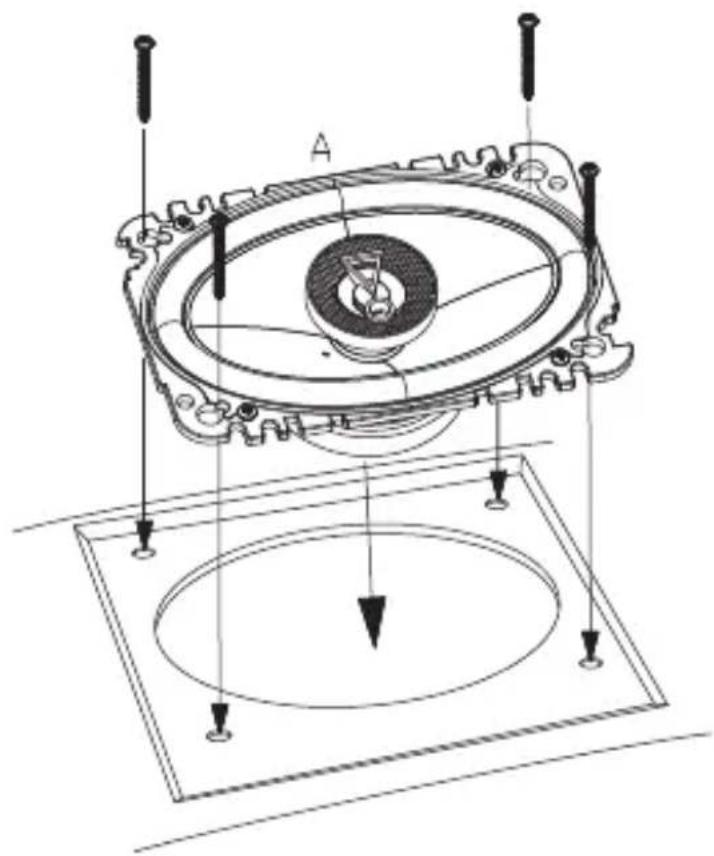

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Specification

• Type: 4" x6" (100mm x 152mm) 2-way coaxial car speaker
  • Power Handling: 35W RMS, 105W (Peak)
  • Sensitivity (@2.83V/1m): 91dB
  • Frequency Response: 75Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.146
• DCR (ohms): 2.36
• Mms (g): 8.151
• Sd (cm2): 86.59
• Cms (μm/N): 0.272
• Vas (l): 2.884
• Fs (Hz): 106.9
• Qes: 1.307
  • Qms: 13.178
• Qts: 1.189
  • Crossover Point: 6kHz

STAGE3 8627

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

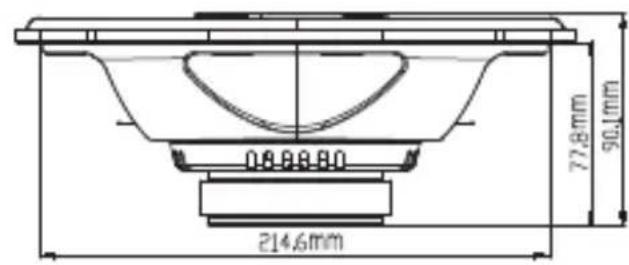

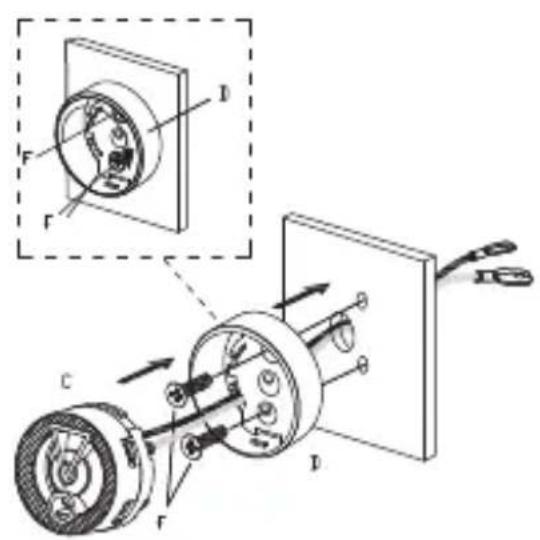

Technical diagram of a mechanical device with labeled components and directional arrows (no text or symbols)

Specification

• Type: 6" x8" (152mm x 203mm) 2-way coaxial car speaker
  • Power Handling: 50W RMS, 150W (Peak)
• Sensitivity (@2.83V/1m): 93dB
  • Frequency Response: 65Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.736
• DCR (ohms): 2.63
• Mms (g): 17.369
• Sd (cm2): 176.71
• Cms (μm/N): 0.396
• Vas (I): 7.7316
• Fs (Hz): 60.7
• Qes: 1.25
  • Qms: 11.955
• Qts: 1.132
  • Crossover Point: 6kHz

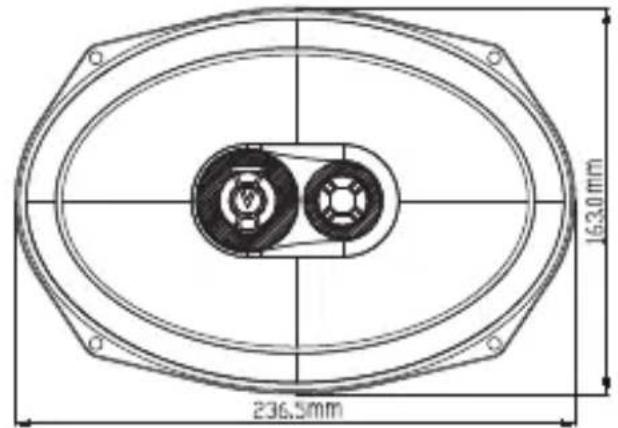

STAGE3 9637

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Specification

• Type: 6" x9" (152mm x 230mm) 3-way car speaker
  • Power Handling: 75W RMS, 225W (Peak)
• Sensitivity (@2.83V/1m): 93dB
  • Frequency Response: 50Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.533
• DCR (ohms): 2.34
• Mms (g): 22.973
• Sd (cm2): 237.79
• Cms (μm/N): 0.404
• Vas (I): 32.3563
• Fs (Hz): 52.2
• Qes: 1.413
  • Qms: 13.661
• Qts: 1.281
  • Crossover Point: 5kHz

STAGE3 9637F

Technical diagram of a circular mechanical component with mounting holes and a central hub (no text or symbols)

Technical diagram of a mechanical component with labeled parts and directional arrows (no readable text or symbols)

Specification

• Type: 6"x9" (152mm x 230mm) 3-way car speaker for factory upgrade without grille
  • Power Handling: 75W RMS, 225W (Peak)
• Sensitivity (@2.83V/1m): 93dB
  • Frequency Response: 50Hz - 20kHz
• Impedance: 3ohms

Thiele-Small Parameters

• BL (Tm): 3.533
• DCR (ohms): 2.34
• Mms (g): 22.973
• Sd (cm2): 237.79
• Cms (μm/N): 0.404
• Vas (I): 32.3563
• Fs (Hz): 52.2
• Qes: 1.413
  • Qms: 13.661
• Qts: 1.281
  • Crossover Point: 5kHz

HARMAN International Industries, Incorporated, 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2018 HARMAN International Industries, Incorporated. All

rights reserved. JBL is a trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries.

Features, specifications and appearance are subject to change without notice.
