POINTEUR AVEC SATELLITES REPERES - Boussole de précision METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeur de satellite (Satellite Finder) avec compas de précision
Marque	METRONIC
Modèle	POINTEUR AVEC SATELLITES REPERES (Pointe'Sat)
Fonctions principales	Compas de précision intégré, repère de visée blanc sur dôme, aide au réglage d'azimut et d'élévation pour pointage de parabole satellite
Matériau	Plastique robuste avec composants métalliques minimaux
Dimensions approximatives	10 x 5 x 5 cm (sans fixation)
Poids approximatif	100 g
Alimentation	Aucune (dispositif mécanique, sans pile)
Fixation	Patte de fixation avec pastille autocollante repositionnable sur la parabole
Utilisation	Positionner derrière la parabole, aligner le nom du satellite derrière le repère blanc
Compatibilité	Récepteurs satellite analogiques et numériques
Plage d'élévation	Réglable via tableau de réglage géométrique (ex: 33° sur illustration)
Précision	Dépend de la qualité de la parabole et de l'éloignement des éléments métalliques
Entretien	Nettoyer avec un chiffon doux et sec, éviter les solvants
Stockage	À l'abri de l'humidité et de la chaleur extrême
Réutilisable	Oui, idéal pour voyages (camping, caravanes)
Contenu de l'emballage	Pointeur avec satellite repères, notice d'utilisation

FOIRE AUX QUESTIONS - POINTEUR AVEC SATELLITES REPERES METRONIC

Comment utiliser le Pointeur avec Satellites Repères METRONIC ?

Placez-vous derrière la parabole, desserrez les vis de fixation sur le mat, puis ajustez l'azimut (gauche/droite) jusqu'à aligner le nom du satellite recherché derrière le repère blanc du dôme. Ensuite, affinez l'élévation (haut/bas) à l'aide du tableau de réglage géométrique.

Quelle est la procédure pour régler l'élévation ?

Utilisez le tableau de réglage géométrique fourni dans la notice pour déterminer l'angle d'élévation correspondant à votre position géographique et au satellite visé. Réglez ensuite l'élévation de la parabole en conséquence, comme illustré dans la notice.

Pourquoi mon Pointeur ne semble-t-il pas précis ?

Assurez-vous que le Pointeur est positionné le plus loin possible de tout élément métallique (mât, câbles). Certaines paraboles de qualité médiocre peuvent fausser les mesures. Vérifiez également que la pastille de fixation est bien collée.

Le Pointeur nécessite-t-il des piles ?

Non, le Pointeur avec Satellites Repères est un dispositif entièrement mécanique. Il ne nécessite aucune alimentation électrique.

Comment fixer le Pointeur sur la parabole ?

Le Pointeur se fixe grâce à une patte avec pastille autocollante repositionnable. Collez la pastille blanche sous la patte de fixation, puis positionnez l'appareil sur la parabole à l'emplacement indiqué (voir figure 3 de la notice).

Puis-je utiliser ce pointeur pour n'importe quel satellite ?

Oui, le Pointeur est conçu pour fonctionner avec tous les satellites géostationnaires. Vous devez vous référer au tableau de réglage géographique pour connaître les angles d'azimut et d'élévation spécifiques à votre localisation et au satellite choisi.

Que faire si le nom du satellite ne s'aligne pas avec le repère blanc ?

Vérifiez que vous avez correctement desserré les vis de fixation du mat. Tournez lentement la parabole en azimut tout en observant le dôme. Si le problème persiste, consultez le tableau de réglage pour vous assurer d'utiliser le bon satellite.

Comment nettoyer le Pointeur ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. Évitez tout contact avec des solvants ou des produits abrasifs qui pourraient endommager les marquages.

Le Pointeur est-il adapté pour les voyages ?

Oui, le Pointeur est réutilisable et idéal pour les déplacements (camping, caravanes). Il est compact et léger, facile à emporter.

Comment affiner le pointage après avoir utilisé le Pointeur ?

Après avoir aligné grossièrement l'azimut et l'élévation, retirez le Pointeur de la parabole. Ajustez très légèrement l'azimut et l'élévation en surveillant la qualité du signal sur votre récepteur (barre graphique ou image) jusqu'à obtenir le meilleur signal possible.

MODE D'EMPLOI POINTEUR AVEC SATELLITES REPERES METRONIC

Notice d'utilisation du Pointe'S@t® / Handleiding Pointe'S@t® User guide of the Pointe'S@t®

1 - GÉNÉRALITÉS / ALGEMEEN / VARIOUS

FR: Le Pointe'S@t® est un apparéil muni d'un compas de précision, facilitant le pointage d'une parabole. Le Pointe'S@t® doit toujours être positionné le plus loin possible d'éléments métalliques. Certaines paraboles ont une géométrie médiocre, ce qui peut fausser la mesure du Pointe'S@t®. Le Pointe'S@t® est réutilisable et idéal lors de voyages (camping, caravanes).

FR: Régler l'élevation (haut bas) de la parabole à l'aide du tableau de réglage géométrique. Cette image représentée la fixation arrière de l'antenne, l'élevation est ici réglée à 33.
NL: Regel de antennene dankzij de géométrische tabel. De afbeilding toont de bevestigting acheter de antennene, hoer op 33^ gergeld.
GB: Adjust the elevation (up/down) of the dish using the geographic adjustment table. The image above shows the back fixation of the dish, with an adjustment elevation value 33.

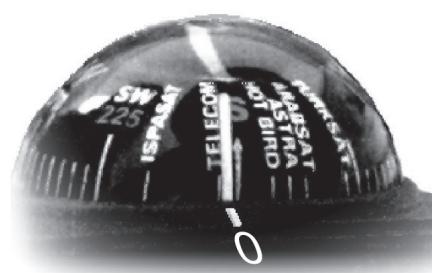

FR: L'image ci-contre représenté le réglage du Point'S@t® tel que je le vais en étant placé derrière la parabole. Dans cet exemple le satellite recherché est télécom (Atlantic Bird 3 le réglage de compensation est 0).
NL: De afbeeling hieronder toont wat men ziet op de Point'S@t® als men ache ter de schotel staat. In dit voorbeeld is de gezochtete satelliet Telecom (Atlantic Bird 3 met een compensatie niveau 0).
GB : The image above shows the adjustment of Point'S@t® pt as I see it when I stand behind the dish. Example satellite is Telecom (Altantic Bird 3 with a value of 0 as equalization adjustment).

7

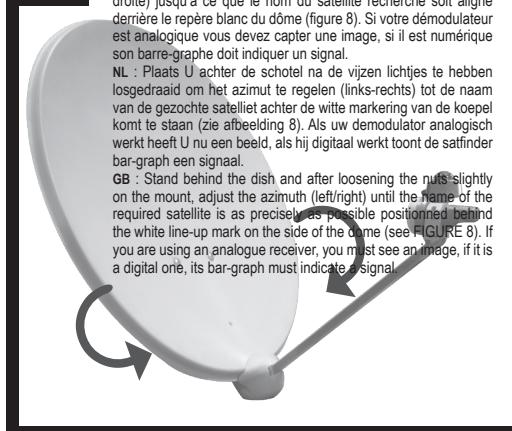

FR: Placez-vous derrièreVote parabole et après avoir desserré suffisamment les vis de fixation sur le mat, regiez I'azimut (gauche/ droite) jusqu'à ce que le nom du satellite recherche soit aligné derrière le repère blanc du dôme (figure 8). Si votre démodulator est analogique vous nevez capter une image, si il est numérique son barre-graphe doit indiquer un signal.
NL: Plaats U anschter de schotel na de vijzen lichtjes te hebben losgedraad om het azimuth te regelen (links-rechts) tot de nam van de gezochtete satelietter achter de witte markings van de koepel komt te staan (zie afbeelding 8). Als uw demodulator analogisch werkht haelt U nu een beeld, als hij digitaal werktoont de satfinder bar-graph een signaal.
GB: Stand behind the dish and after loosening the nuts slightly on the mount, adjust the azimuth (left/right) until the name of the required satellite is as precisely as possible positioned behind the white line-up mark on the side of the dome (see FIGURE 8). If you are using an analogue receiver, you must see an image, if it is a digital one, its bar-graph must indicate a signal.

8

2 - EXAMPLE / VOORBEELD / EXAMPLE

FR: Exemple de calage à生存 simplement afin de vous familiariser avec le produit.

• J'habite en france à Caen dans le département N°14 et je veux capter le satellite Atlantic Bird 3.

FR : Relier le cable coaxial du LNB sur votre démodulator. Relier le cordon péritel du démodulator sur votre téléviseur, mettez en marche votre téléviseur et votre démodulator que vous reglez sur une chaîne du satellite recherche.

Choisir le satellite, relever les informations dans le tableau de réglages géographique et replir le tableau ci-dessous :

FR: Reprendre les étapes (figures 1 à 8) en remplaçant les réglages de l'exemple par ceux que vous avez relevé.

FR : Il vous resté désormais à affiner le pointage de la parabole en azimut (figure 7) et en élevation (figure 5) pour avoir une qualité optimum.

Décoller le Pointe'S@t®, puis recoller la pastille blanche sous la patte de fixation du Pointe'S@t® (figure 3).
