Type de produit	Décodeur TV numérique
Caractéristiques techniques principales	Compatible avec les normes DVB-T/T2, MPEG-2/4, résolution jusqu'à 1080p
Alimentation électrique	Alimentation secteur 5V/2A
Dimensions approximatives	190 x 130 x 30 mm
Poids	Environ 400 g
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	Consommation maximale de 10W
Fonctions principales	Enregistrement de programmes, lecture multimédia, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente libre
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques lors de l'utilisation
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - ZAPBOX MOVE ON METRONIC

Comment connecter le METRONIC ZAPBOX MOVE ON à mon téléviseur ?

Pour connecter le METRONIC ZAPBOX MOVE ON à votre téléviseur, utilisez un câble HDMI. Branchez une extrémité du câble dans le port HDMI de la Zapbox et l'autre extrémité dans un port HDMI disponible de votre téléviseur. Ensuite, sélectionnez le bon port HDMI sur votre téléviseur à l'aide de la télécommande.

Que faire si la Zapbox ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la Zapbox et à une prise électrique fonctionnelle. Essayez d'utiliser une autre prise pour voir si le problème persiste. Si la Zapbox ne s'allume toujours pas, il pourrait y avoir un problème matériel.

Comment réinitialiser le METRONIC ZAPBOX MOVE ON ?

Pour réinitialiser votre Zapbox, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. Cela ramènera l'appareil à ses paramètres d'usine.

Pourquoi l'image est-elle floue ou de mauvaise qualité ?

Vérifiez que le câble HDMI est en bon état et correctement connecté. Assurez-vous également que votre téléviseur est réglé sur la bonne résolution et que les paramètres d'affichage de la Zapbox sont configurés correctement. Essayez de changer la résolution dans les paramètres de la Zapbox.

Comment mettre à jour le logiciel de la Zapbox ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', puis sélectionnez 'Mise à jour du système'. Assurez-vous que votre Zapbox est connectée à Internet pour télécharger les mises à jour disponibles.

Que faire si je ne peux pas accéder à certaines applications ?

Vérifiez votre connexion Internet. Si votre connexion est stable mais que les applications ne s'ouvrent pas, essayez de redémarrer la Zapbox. Si le problème persiste, vérifiez si des mises à jour sont disponibles pour les applications concernées.

Comment résoudre des problèmes de connexion Wi-Fi ?

Assurez-vous que votre routeur est allumé et fonctionne correctement. Vérifiez que vous êtes à portée du signal Wi-Fi. Si nécessaire, redémarrez votre routeur et reconnectez la Zapbox à votre réseau Wi-Fi via le menu 'Paramètres'.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles de la télécommande sont correctement installées et qu'elles ne sont pas épuisées. Si la télécommande ne fonctionne toujours pas, essayez de la réinitialiser en retirant les piles pendant une minute, puis en les remettant.

MODE D'EMPLOI ZAPBOX MOVE ON METRONIC

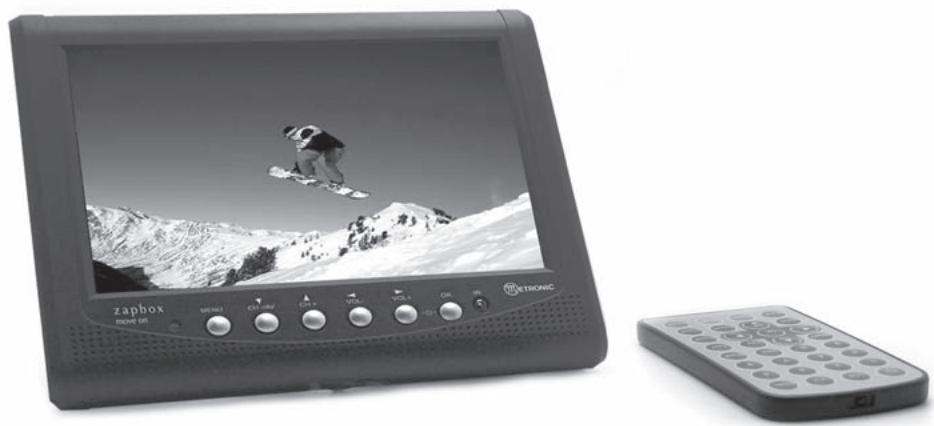

Adaptateur numérique terrestre

FRANCE assistance technique : 0892 350 315 prix d'appel 0,34€ TTC / min depuis un poste fixe / BENELUX [phone] / ITALIA [phone] ESPANA [phone] / PORTUGAL 00 351 707 200 550 POLSKA [phone] / MAGYARORSZAG 0036 20 964 1110 PYCKN I 007 926 207 36 39 / CESK Y 0042 0608 706 502

Comme tout appareil portable doté d'un écran LCD, votre terminal ZAPBOX Move On est fragile. Prenez-en le plus grand soin, la garantie ne couvre pas les dégâts mécaniques dus à un choc ou une chute. La sacoche livrée avec l'appareil permet de le protéger des rayures, mais pas des chocs.

De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulte ferait vieillir prématurément les composants. Conformément à la norme EN 60065, nous vous informons que l'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande est livrée avec une pile CR2032 pré-installée. Avant utilisation, tirez sur la languette en plastique pour activer la pile. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Recherche / Recherche manuelle, c'est équivalent à :
• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche > pour sélectionner le menu Recherche.
• Appuyez sur la touche ↓ pour sélectionner le sous-menu Recherche manuelle.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

En cas d'utilisation avec une antenne active compatible 5V (ex : notre référence 415994), n'oubliez pas d'activer l'Alimentation Antenne dans le MENU / Réglages / Réglages TV.

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites recycler ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Sommaire

1 Installation 06 2 Description de la télécommande 11 3 Description de l'adaptateur 12 4 Utilisation au quotidien 13 5 Personnaliser la liste des chaînes 13 6 Blocage parental 14 7 Réinitialiser l'adaptateur 15 8 Réglages divers 16 9 Radios 17 10 Recherche de chaînes 17 11 Guide TV 17 12 En cas de problème de réception 18 13 Glossaire 20 14 Canaux utilisés pour les émetteurs en service en 2006 21 15 Nouveaux émetteurs mis en service à partir de mars 2007 23

Assistance et conseils 24

Questionnaire qualité 25

Garantie 26

Avant-propos

Vous pouvez utiliser votre Zapbox Move On de 3 manières différentes :

1. Comme téléviseur TNT d'appoint

À l'intérieur des bâtiments, le niveau de signal est généralement faible, nous vous conseillons donc de relier l'appareil à une antenne extérieure. Si la fiche d'antenne est trop grosse pour rentrer dans la prise d'antenne, utilisez les adaptateurs fournis comme indiqué sur le schéma ci-dessous.

2. Comme adaptateur TNT standard

Pour plus de confort, vous pouvez visualiser sur votre téléviseur l'image de la Move On. Utilisez pour cela l'adaptateur jack/RCA mâles fourni (voir schéma ci-dessous). Si votre téléviseur ne possède pas d'entrée RCA, vous pouvez utiliser un adaptateur péritel/3RCA (non fourni), par exemple la référence Métronic 475009.

Pour la connexion d'antenne, procédez comme expliqué au paragraphe précédent.

3. Comme baladeur TNT

Grâce à son comportement à piles (standard ou rechargeables), et la petite antenne fournie, vous pouvez emmener votre Move On pour regarder la télévision dans le jardin, à l'arrêt de bus, sur une terrasse,... sans alimentation électrique, ni câble d'antenne.

Avec les batteries fournies, l'autonomie est supérieure à 1 heures. Veillez à emmener un jeu de batteries supplémentaire (non fourni) si besoin est.

La réception portable n'est possible que dans les zones où le signal est puissant, c'est-à-dire à proximité (dans un rayon d'une vingtaine de km) d'un émetteur. Si vous ne savez pas où est l'émetteur, consultez nos cartes sur le site www.metronic.com.

Note : les obstacles (murs, arbres, véhicules,...) ne laissent pas passer les ondes TV, la réception sera donc meilleure dans les endroits dégagés. Au besoin, vous pourrez replacer l'antenne fournie par un modèle plus adapté à votre situation, par exemple une antenne spéciale TNT alimentée en 5V.

Pour ouvrir le compartiment à pile de la télécommande, procédez comme montré dans le schéma ci-contre.

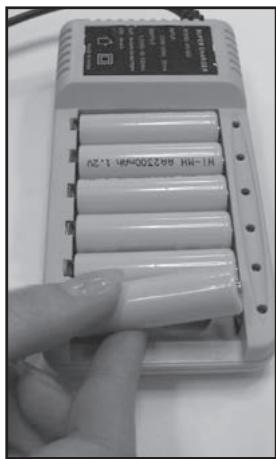

Pour recharger les piles du téléviseur, branchez le chargeur sur le secteur et chargez les piles pendant 24h.

B - installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne de tout sur l'entrée ANT. Si votre fiche d'antenne est trop grosse par rapport à l'orifice du boîtier, utilisez les adaptateurs fournis comme expliqué au paragraphe précédent (page 6).

Branchez l'alimentation sur la Zapbox Move On, puis l'alimentation sur le secteur.

Otez la languette plastique de la télécommande pour activer la pile. Pressez simultanément et maintenez enfoncées les deux touches de droite pour allumer l'appareil.

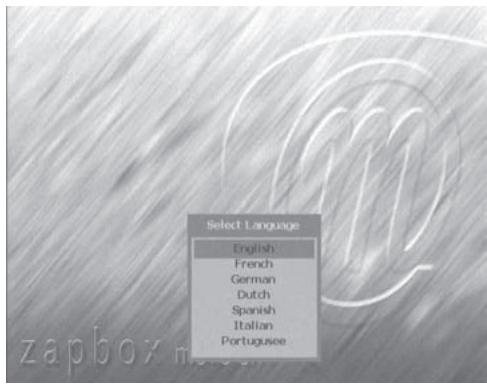

Choisissez la langue avec la touche de la télécommande et validez par OK.

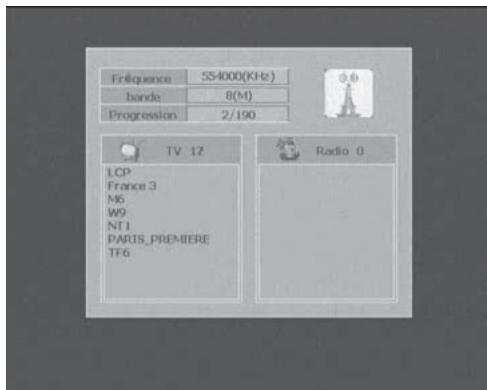

La recherche de chaîne commence, patientez quelques minutes.

En cas d'utilisation avec une antenne active compatible 5V (ex : notre référence 415994), n'oubliez pas d'activer l'Alimentation Antenne dans le MENU / Réglages / Réglages TV.

Une fois la recherche terminée, l'appareil revient au menu principal. Appuyez sur EXIT pour quitter les menus et visualiser les chaînes.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas couverte par la TNT.

C - calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

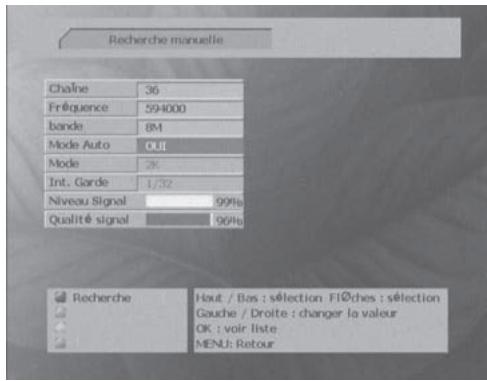

• Allez dans Menu / Recherche / Recherche manuelle.
• Appuyez sur la touche jusqu'à ce qu'apparaisse le numéro de canal UHF qui émet en numérique (voir en fin de notice pour les émetteurs en service en 2006).
• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez

de la direction de l'émetteur, le Niveau doit grimper, puis la Qualité. Une qualité de 80% est le minimum pour une image stable. Si la Qualité ne grimpe jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Appuyez sur EXIT.
• Allez dans Menu / Recherche / Recherche Auto.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la à l'entrée ANT (IN) de l'adaptateur. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche AUTO).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque pas. Vous devriez finir par recevoir quelques chaînes.

• Placez-vous sur l'une des chaînes reçues.
• Allez dans Menu / Recherche / Recherche manuelle.
• Le bas de l'écran indique le niveau et la qualité de réception.
• Tournez l'antenne pour optimiser la qualité et le niveau (la qualité doit être d'au moins 80% pour une réception correcte). Fixez l'antenne définitivement.
• Appuyez sur MENU pour revenir au menu précédent.
• Allez dans Menu / Recherche / Recherche AUTO.

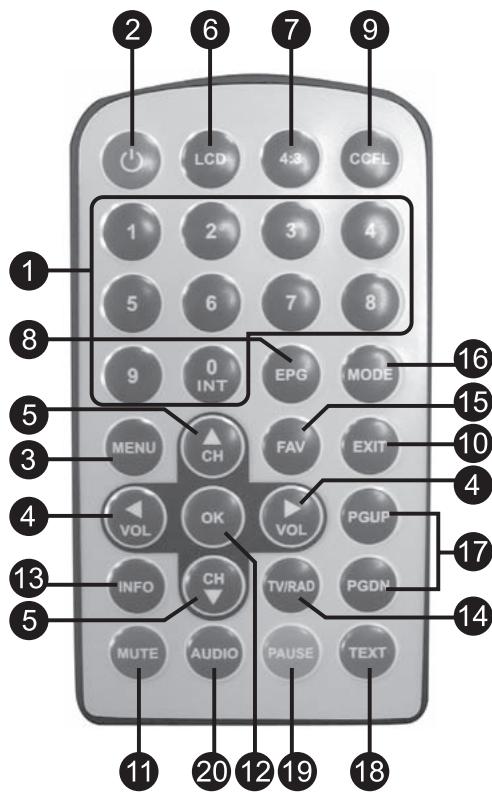

2 - Description de la télécommande

1 Touches numériques. En utilisation normale, permet de taper le nombre de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche veille. Permet de mettre en veille le terminal. Pour allumer l'appareil, il faut impérativement utiliser les touches de la face avant. 3 Touche MENU. Permet d'entrer dans le menu principal ou de revenir au menu précédent quand vous êtes dans un sous-menu. 4 Touches VOL/VOL-. Pour augmenter ou diminuer le volume sonore. Dans le menu, permet de modifier les différents paramètres. 5 Touches . Pour changer de chaîne. Dans les menus, permet de passer à la ligne précédente avec ou à la ligne suivante avec. 6 Pour accéder au menu de réglage de l'écran LCD. 7 Permet de basculer du mode 16:9 vers le mode 4:3, et inversement. 8 Touche EPG (guide électronique des programmes). Fait apparaître la grille des programmes (si diffusée par l'opérateur). Pour régler la luminosité de l'écran. Des appuis successifs font défiler les différents modes. En mode le plus souvent, l'écran est quasiment noir pour économiser les batteries, tout en réservant le son. Le voyant passe au rouge. Un nouvel appui sur CCFL ramène au mode normal.

10 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation. 11 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple). Appuyez sur cette touche si vous n'avez plus de son car vous avez peut-être pressé cette touche par mégarde. 12 Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), permet d'accéder à la liste des chaînes (utile pour accéder à une chaîne si vous ne connaissiez pas son numéro). 13 Touche INFO. Affiche les paramètres techniques de la chaîne en cours. 14 Touche TV/RAD. Permet de basculer entre le mode TV et le mode Radio. En mode Radio, les touches CH et CH - font défiler les radios. Note : il n'y a pas de radios TNT en France à l'heure où cette notice est rédigée. 15 Touche FAV. Pour accéder à la liste des chaînes favorites. 16 Touche MODE. Pour basculer entre le mode normal (DVB-T) et le mode AV. En mode AV, l'écran se comporte comme un moniteur pour une source extérieure (console de jeu, baladeur audio-vidéo,...) 17 Touche PGUP / PGDN. Pour accéder à la page précédente/suivante dans les longues listes. 18 Touche TEXT. Pour accéder au magazine texte ou au sous-titrage texte (si diffusé par l'opérateur). 19 Touche inutilisée sur ce modèle. 20 Touche AUDIO, pour accéder aux voies audio alternatives (ARTE en Allemand, par exemple).

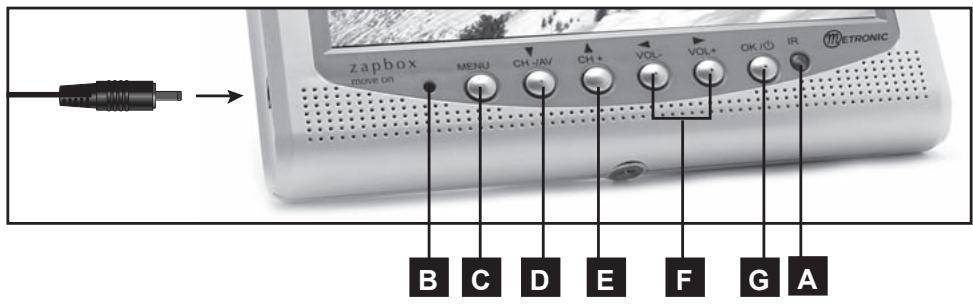

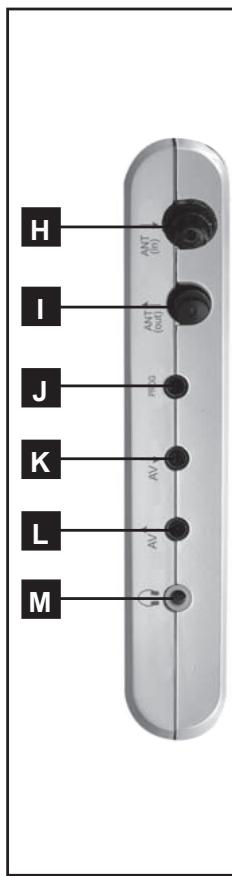

3 - Description de l'adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). B Voyant d'état. Noir quand l'appareil est débranché ou éteint. Rouge quand il est en veille (touche CCFL). Vert quand il est allumé. C Touche MENU, identique à celle de la télécommande. D Touche CH-/AV. Pour aller à la chaîne précédente. Un appui long sur cette touche permet de basculer entre le mode normal (TNT) et le mode AV et vice versa. E Touche CH^+. Pour aller à la chaîne suivante. F Touches de réglage du volume, identiques à celles de la télécommande. G Touche OK. Pour valider un besoin dans un menu. Un appui long sur cette touche éteint le récepteur.

G Un appui long sur ces deux touches simultanément allume l'appareil. H Entrée Antenne. Pour connecter l'antenne fournie, ou une antenne quelconque. En cas de fiche trop grosse, utilisez le jeu d'adaptateurs fourni. Sortie Antenne. Permet d'alimenter un autre téléviseur. J Pour SAV uniquement. K Entrée Audio-video. Grâce à l'adaptateur fourni, vous pouvez utiliser votre Zapbox Move On comme écran. Utilisez la touche MODE pour basculer vers le mode AV ou un appui prolongé sur la touche D. Sortie Audio-video. Grâce à l'adaptateur fourni, vous pouvez visualiser l'image TNT sur un autre téléviseur. M Prise jack 3,5mm pour casque (non fourni).

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches CH / pour changer de chaîne.
• Touche MUTE pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des chaînes favorites. La deuxième consiste à supprimer, déplacer ou renommer les chaînes existantes.

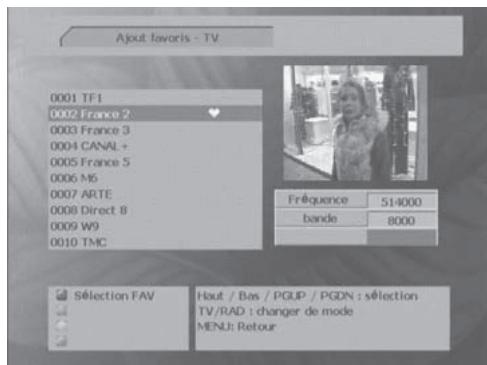

Sélectionner les chaînes

• Allez dans Menu / Édition / Ajout Favoris.
• Sélectionnez une chaîne avec les flèches
• Appuyez sur la touche rouge (MUTE) pour ajouter la chaîne dans la liste favoris. Un cœur apparaît sur la ligne.
• Sélectionnez de la même manière les autres chaînes favorites.
• Pressez EXIT puis OK pour quitter et sauvegarder votre sélection.

Visualiser les chaînes favorites

• Appuyez sur la touche FAV, la liste des favoris apparaît.
• Sélectionnez avec les flèches la chaîne que vous pouvez regarder.
• Appuyez sur OK.

Effacer des chaînes

• Allez dans Menu / Édition / Gestion des chaînes.
• Sélectionnez avec les flèches une chaîne à supprimer.
• Appuyez sur OK, une croix apparaît.
• Sélectionnez de la même manière les autres chaînes à supprimer.
• Pressez EXIT puis OK pour confirmer la suppression des chaînes.

Déplacer des chaînes

• Allez dans Menu / Édition / Gestion des chaînes.
• Sélectionnez avec les flèches une chaîne à déplacer.
• Appuyez deux fois sur la touche bleue (TEXT), le bandeau de sélection devient blanc.
• Avec les flèches, déplacez la chaîne vers la position souhaitée.
• Appuyez sur MENU pour valider la nouvelle place.
• Lorsque votre réorganisation est terminée, appuyez sur EXIT puis OK.

Renommer une chaîne

• Allez dans Menu / Édition / Gestion des chaînes.
• Sélectionnez avec les flèches la chaîne à renommer.
• Appuyez sur la touche PAUSE (orange), le clavier s'affiche, l'ancien nom est en surbrillance.
• Appuyez sur la flèche pour déplacer le curseur vers le clavier, l'ancien nom s'efface.
• Avec les flèches, CHOISSEZ une à une les lettres, en validant à chaque fois par OK.
• Lorsque le nouveau nom est affiché, descendez avec la flèche ↓ pour positionner le curseur sur le nom de la chaîne.
• Quand le nom repasse en surbrillance (fond blanc), appuyez sur OK.
• Vous pouvez dénommer de la même manière d'autres chaînes.
• Pour sauvegarder, appuyez sur EXIT puis OK.

6 - Blocage parental

Votre téléviseur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

Allez dans Menu / Préférences / Accès. - Descendez sur la ligne Ancien PIN et tapez le code secret (0000 en sortie d'usine). - Sur la ligne Nouveau PIN, entrez le nouveau code secret. - Sur la ligne Confirmer PIN, entrez, pour vérification, ce nouveau code. - Appuyez sur la touche verte pour sauvegarder et revenir au menu principal.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Bloquer des chaînes

Allez dans Menu / Édition / Gestion des chaînes. - Sélectionnez avec les flèches la chaîne à bloquer. - Appuyez sur la touche rouge (MUTE), un cadenas s'affiche. - Vous pouvez bloquer de la même manière d'autres chaînes. Pour sauvegarder, appuyez sur EXIT puis OK. Allez dans Menu / Préférences / Accès. - Descendez sur la ligne Code Parental, appuyez sur pour afficher OUI. - Descendez sur la ligne Blocage menus et appuyez sur « pour afficher OUI. - Appuyez sur EXIT pour sauvegarder et quitter.

Dorénavant, il faudra entrer le code secret pour accéder aux menus et visualiser les chaînes bloquées.

7 - Réinitialiser l'adaptateur

Cette opération est à effectuer si vous avez malencontreusement modifié des réglages rendant le terminal inopérant. Réinitialisez également le terminal s'il présente des dysfonctionnements inexpliqués.

La réinitialisation supprime toute personnalisation (favoris, par exemple).

Allez dans Menu / Réglages / Effacer données. - Sélectionnez Réinitialisation et validez par OK. - Tapez le mot passé et validez par OK. - Éteignez et rallumez l'appareil.

A - réglage TV

• Le Menu / Réglages / Réglage TV permet de configurer l'image, sur l'écran LCD ou sur un téléviseur externe.
• La ligne Format d'écran permet de choisir entre un écran 4:3 ou 16:9.
• La ligne Conversion permet de choisir différents types d'affichage d'une image affichée sur un écran qui ne lui correspond pas (exemple, conversion d'une image 16:9 en format «letterbox» pour un affichage sur un écran 4:3)
• Sur la ligne Standard TV, laissez PAL.
• Les lignes Sortie Vidéo, Modulateur UHF, Norme ne sont pas utilisées sur ce modèle.
• La ligne Alimentation Antenne permet d'activer l'alimentation 5V pour une antenne compatible (ex : ref. 415994).

B - heure

Le Menu / Réglages / Heure permet de régler le décalage par rapport à l'heure GMT. Mettez +1 en hiver et +2 en été.

C - indicateur de signal

Le Menu / Préférence / Accès / Signal Info permet d'activer ou de désactiver l'affichage de l'indicateur permanent de signal.

D - couleur des menus

Le Menu / Préférences / Réglages menus permet de changer les couleurs des menus.

Le Menu / Préférences / Langues permet de choisir la langue des menus, et la langue préférée pour la voie audio et le sous-titrage.

La ligne État sous-titres permet d'activer les sous-titres (seules certaines chaînes émettent des sous-titres sur certaines émissions).

F - Écran LCD

En appuyant sur la touche LCD, vous avez accès au menu de réglage de l'écran (image et son). Les flèches permettent de sélectionner le réglage:

VOLUME (volume sonore maximum), BRIGHTNESS (luminosité), COLOR (saturation des couleurs), CONTRAST et TINT (teinte). Pour chacune de ces réglages, les flèches « » permettent de modifier le paramètre. L'option POWER n'est pas active, la première option permet de revenir aux réglages usine en sélectionnant YES.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas utilisé en France.

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, les touches CH+ et CH- font défiler les radios. Pour revenir en mode TV, appuyez à nouveau sur la touche TV/RAD.

10 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans Menu / Recherche / Recherche rapide.

Les nouvelles chaînes sont recherchées puis ajoutées.

Les options Recherche 7MHz et Recherche 6MHz ne sont pas utilisées en France. Elles peuvent servir si vous vous déplacez dans des pays qui utilisent cette largeur de bande.

Dans le doute, utilisez la Recherche Auto, plus lente, mais qui fonctionne partout.

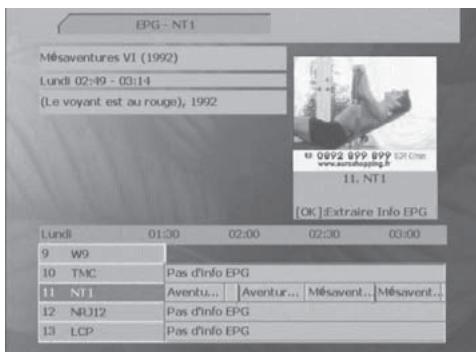

11 - Guide TV

En appuyant sur la touche EPG, vous accédez à la page de présentation des programmes en cours et suivants.

Note : les informations affichées dans cette fenêtre sont celles diffusées par l'opérateur, elles n'apparaissent donc pas si elles ne sont pas diffusées.

Vous pouvez sélectionner les programmes des chaînes suivantes et précédentes en appuyant sur les flèches ▲▼.

12 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chaînésnumériques sontémises sur un autreémetteur.	Modifiez l'orientationde votre ANTENNE(voir paragraphe 1Cpage 9).
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez votrepropriétaire ou vosyndic de co-propriété.
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschainses numériquescorrectement, mais d'autresson mal reçues ou parasrèues du tout. Sur leschainsines que vous receivez, leniveau de réception n'est pratisèlevé. En analogique,votre image n'est pas parfaite.	Vosésitué loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, mais la réception est perturbée à certains moments ( quand un appareil électrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifierlez légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grillès anti-échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout.	Votre antenne coupe le haut de la bande UHF.	Procurez-vous une antenne performante sur toute la bande UHF
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antenne ne capte qu'une partie de la bande UHF.	Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vosés en limite de zone.	Procurez-vous une antenne plus performante.

13 - Glossaire

Adaptateur	Appareil permettant de receiveoir les chaînes en clair de la TNT.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est voué à disparaître à moyen terme.
Canal	Nombre donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Yourter terminal peut receiveoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replacéreront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

14 - Canaux utilisés pour émetteurs en service en 2006

		23	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74	75	76	77	78	79	80
Agen		Agglomération
Ajaccio		Baie d'Ajaccio
	Lille	Lambersart
	Limoges	Agglomération

15 - Nouveaux émetteurs mis en service à partir de mars 2007

	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69
a partir de mars 2007	Annecy	2		3		6														4		1
	Auxerre							4		6	1																																					3		2

Chaînes gratuites :

1	France 2 France 3 France 5 France 4 Arte La Châîne parlementaire
2	Direct 8 TMC i >TELE Europe 2 TV BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	tests
6	TF1 NRJ 12

Exemple: TF1 est sur le multiplexe R6.

Elle est donc émise sur le canal 35 à Lille

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle : ZAPBOX Move On (441580)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? oui non

Si oui, avez-vous eu recours à un installateur ? oui non

Avez-vous eu recours à l'assistance téléphonique METRONIC ? oui non

Si oui, globalement, êtes-vous satisfait de ce service ? oui non

Globalement, êtes-vous satisfait de votre achat ? oui non

La notice vous est-elle bien réalisée pour installer votre récepteur TNT? oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

Certificat de garantie

Le terminal ZAPBOX Move On est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel: ZAPBOX Move On (441580)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

Node Park Touraine

BP1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.
