Type de produit	Capteur de pression
Marque	Simrad
Modèle	Pressure Sensor
Utilisation principale	Mesure de pression d'eau, sonde de profondeur
Plage de pression	0 à 30 psi (0 à 2,07 bar)
Alimentation	12 Vcc
Type de sortie	Analogique (0-5 V ou 4-20 mA)
Longueur de câble	5 mètres
Matériau du boîtier	Acier inoxydable
Dimensions (diamètre x longueur)	20 mm x 100 mm
Poids	150 g
Fonctions principales	Mesure précise de la pression d'eau, compatibilité avec les systèmes Simrad
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter les solvants
Sécurité	Ne pas dépasser la pression maximale de 30 psi; ne pas utiliser en atmosphère explosive
Pièces détachées et réparabilité	Joint torique et câble de raccordement remplaçables; entretien simple par l'utilisateur
Informations générales	Capteur conçu pour les environnements marins; résistant à la corrosion

FOIRE AUX QUESTIONS - Pressure Sensor SIMRAD

Comment installer le capteur de pression Simrad ?

Fixez le capteur dans une zone immergée, de préférence près de la quille. Connectez le câble au système compatible Simrad. Assurez-vous que le joint torique est bien en place pour éviter les fuites.

Sur quels appareils Simrad ce capteur est-il compatible ?

Ce capteur est compatible avec les centrales de navigation Simrad, les sondeurs et les afficheurs multifonctions (MFD). Vérifiez la compatibilité via le manuel de votre appareil.

Quelle est la précision de ce capteur de pression ?

La précision est typiquement de ±1 % de la pleine échelle, soit ±0,3 psi pour une plage de 30 psi.

Peut-on utiliser ce capteur en eau douce et en eau salée ?

Oui, le boîtier en acier inoxydable le rend adapté à l'eau douce comme à l'eau salée. Un rinçage à l'eau douce après usage en mer est recommandé.

Comment entretenir le capteur de pression ?

Nettoyez régulièrement le capteur avec un chiffon doux et de l'eau savonneuse. Inspectez le joint torique et remplacez-le s'il est endommagé. Évitez les nettoyants abrasifs.

Que faire si le capteur affiche des valeurs incohérentes ?

Vérifiez d'abord les connexions électriques. Ensuite, nettoyez le capteur pour éliminer les dépôts. Si le problème persiste, testez avec un autre appareil Simrad pour isoler la panne.

Quelle est la longueur du câble fourni ?

Le câble fourni mesure 5 mètres, ce qui permet une installation flexible dans la plupart des bateaux.

Ce capteur nécessite-t-il une alimentation externe ?

Oui, il doit être alimenté en 12 Vcc. La consommation est négligeable, généralement inférieure à 20 mA.

Peut-on remplacer le joint torique du capteur ?

Oui, le joint torique est une pièce d'usure remplaçable. Utilisez un joint de même dimensions (référence disponible dans la notice). Lubrifiez-le légèrement avant installation.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également contacter le support Simrad pour une version papier.

MODE D'EMPLOI Pressure Sensor SIMRAD

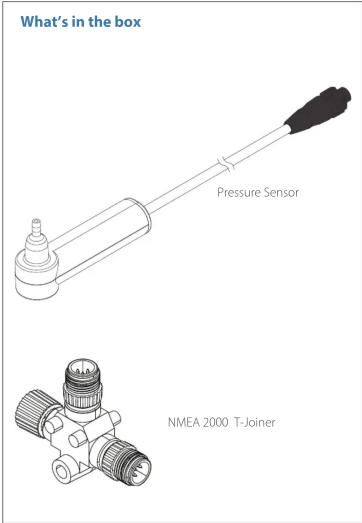

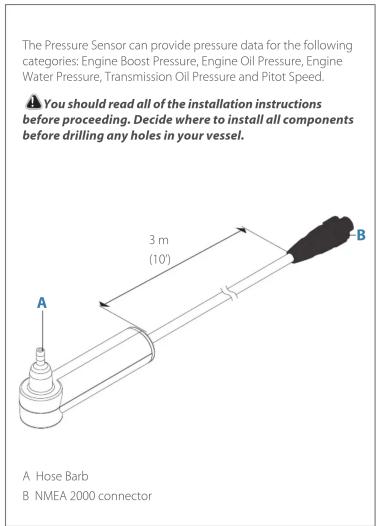

Water Speed Configuration Install the Water Pressure Sensor

We recommend installing the Pressure Sensor near the boat's original speedometer.

If your engine does not have a speedometer hose, you will have to purchase a pitot tube kit to use the Pressure sensor. For pitot tube installation instructions, refer to your pitot tube installation manual.

The hose barb end requires a 6 mm (0.25") hose.

The maximum pressure for the Pressure Sensor is 100 PSI (689 kPa). If that pressure level is exceeded you not only risk damaging the sensor, but could also suffer bodily injury.

To install the Pressure sensor to measure other data please slide the pressure hose from the desired data source (Engine Boost, Oil Pressure, etc) on to the hose barb, attaching with a cable tie or hose clamp at the base of the barb.

NOTE Make sure that the pressure hose has enough slack so it can properly reach the sensor.

Installation for water speed pressure

Remove the pressure hose from the boat's speedometer (1). Clean cut the end of the pressure hose that was connected to the speedometer (2). This will help ensure that the pressure hose will fit snugly on the Pressure Sensor hose barb. Slide the pressure hose onto the sensor barb (3). If it does not fit snugly, secure it with a cable tie at the base of the hose barb.

Now you are ready to remove the speedometer. Refer to the speedometer's installation manual for removal instructions.

Connect the Pressure Sensor to the network

A. Pressure Sensor
B NMEA 2000 drop cable 3m (10 ft)
C NMEA 2000 CAN bus backbone
D 12 V DC Power supply. Connect via a switch and 5 amp fuse

Dimensions

Specifications

Pressure Range between 0 and 100 PSI.
PGNs transmitted
59392 - ISO Acknowledgment
60928 - ISO Address Claim
126996 – Product Information
127488 - Engine Parameters, Rapid Update
127489 - Engine Parameters, Dynamic
127493 - Transmission Parameters, Dynamic
128259 - Speed, Water Referenced
