EXTERIEURE VHF UHF5 19 ELEMENTS - Antenne TV METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV extérieure
Marque	METRONIC
Modèle	EXTERIEURE VHF UHF5 19 ELEMENTS
Bandes de fréquence	VHF et UHF
Nombre d'éléments	19
Usage	Extérieur (peut être installé sous combles si réception facile)
Montage	Prémontée, nécessite raccordement du câble coaxial au boîtier
Type de câble recommandé	Câble coaxial neuf, de préférence
Orientation	Vers l'émetteur ou selon les antennes voisines, bloquer les écrous de serrage
Protection contre la foudre	Non protégée, utiliser un bouchon de sécurité (Réf. 38112) ou parafoudre (Réf. 95180)
Amplification possible	Oui, amplificateurs extérieurs ou d'intérieur (réf. 40120, 40130, 40140, 40160, 40165, 40110, 40111, 40112)
Couplage possible	Oui, coupleurs disponibles (réf. 32311, 32122, 32312, 32124)
Distribution du signal	Utiliser des répartiteurs à pointes ou distributeur d'images (réf. 75083)
Entretien	Vérifier l'absence de contact entre tresse du câble et borne ; ne pas faire passer le câble dans les conduits de cheminée
Poids (estimé)	Environ 1.5 kg
Dimensions (estimées)	Longueur environ 2 m, diamètre de la flèche environ 2.5 cm

FOIRE AUX QUESTIONS - EXTERIEURE VHF UHF5 19 ELEMENTS METRONIC

Comment installer l'antenne METRONIC EXTERIEURE VHF UHF5 19 ELEMENTS ?

L'antenne est prémontée. Il suffit de lire attentivement la notice, puis de raccorder un câble coaxial neuf au boîtier de l'antenne. Fixez l'antenne sur un mât, orientez-la vers l'émetteur et bloquez les écrous de serrage.

Peut-on installer cette antenne dans les combles ?

Oui, il est possible de l'installer sous les combles si la réception est facile, mais pour une performance optimale, l'installation extérieure est recommandée.

Comment orienter l'antenne pour une meilleure réception ?

Orientez l'antenne vers l'émetteur ou repérez la direction des antennes des maisons voisines. Après avoir trouvé la meilleure direction, serrez les écrous de fixation.

Que faire si l'image est neigeuse ou de mauvaise qualité ?

Cela peut être dû à un émetteur trop éloigné ou un câble trop long. Utilisez un amplificateur de signal, de préférence placé près de l'antenne. Des amplificateurs extérieurs ou d'intérieur sont disponibles.

Quels amplificateurs puis-je utiliser avec cette antenne ?

Vous pouvez utiliser les amplificateurs extérieurs réf. 40120 (UHF) ou 40130 (VHF) avec alimentation 40000, ou des amplificateurs universels réf. 40160/40165. Pour l'intérieur, les réf. 40110 (19 dB), 40111 (30 dB) ou 40112 (20 dB) conviennent.

Puis-je coupler plusieurs antennes ?

Oui, des coupleurs sont disponibles : 2 entrées UHF/VHF réf. 32311, 3 entrées FM/VHF/UHF réf. 32122, 2 entrées UHF/UHF réf. 32312, ou 4 entrées UHF/UHF/VHF/VHF réf. 32124. Ils laissent passer le courant continu pour ajouter des amplificateurs.

Comment protéger mon téléviseur contre la foudre ?

Cette antenne n'est pas protégée contre la foudre. Utilisez un bouchon de sécurité réf. 38112 ou un parafoudre réf. 95180 pour protéger votre TV en cas d'orage.

Quel type de câble utiliser ?

Utilisez un câble coaxial neuf de bonne qualité. Évitez les câbles usagés. Assurez-vous qu'aucun brin de la tresse ne touche la borne lors du raccordement.

Peut-on distribuer le signal à plusieurs téléviseurs ?

Oui, utilisez des répartiteurs à pointes pour diviser le signal. Pour distribuer Canal+, magnétoscope ou satellite, utilisez le distributeur d'images réf. 75083.

Où trouver les pièces détachées ou accessoires ?

Les accessoires (coupleurs, amplificateurs, protections) sont disponibles dans le commerce ou auprès de votre revendeur. Les références sont indiquées dans la notice. Pour des pièces spécifiques, contactez le service après-vente METRONIC.

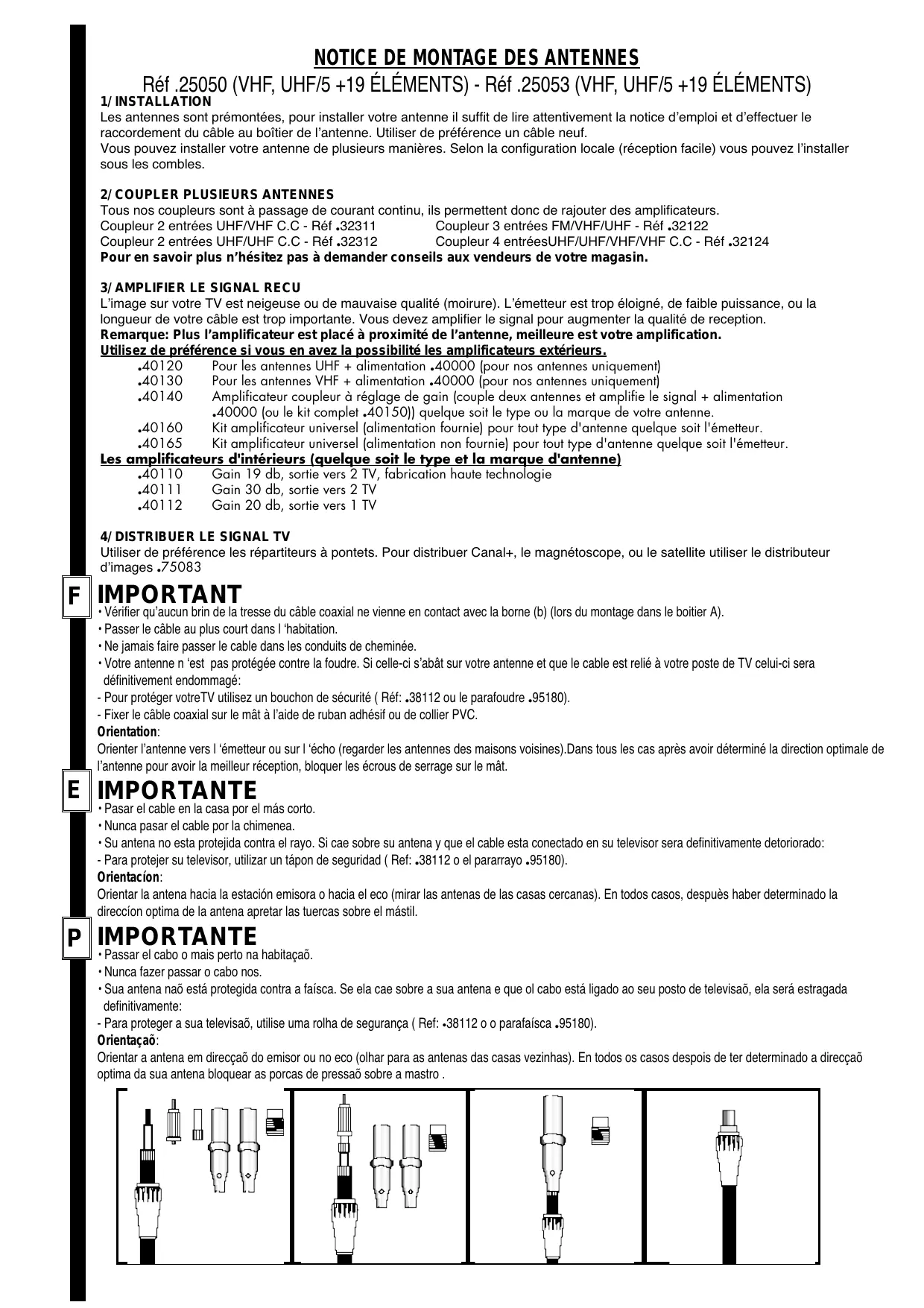

MODE D'EMPLOI EXTERIEURE VHF UHF5 19 ELEMENTS METRONIC

Les antennes sont prémontées, pour installer votre antenne il suffit de lire attentivement la notice d'emploi et d'effectuer le raccordement du cable au boîtier de l'antenne. Utiliser de préférence un cable neuf.

Vous pouvez installer votre antenne de plusieurs manières. Selon la configuration locale (réception facile vous pouvez l'installer sous les combles.

2/ Coupler plusieurs antennes

Tous nos couples sont à passage de courant continu, ils permettent donc de rajouter des amplificateurs.

Coupleur 2 entrées UHF/VHF C. C - Réf. 32311

Coupleur 3 entrées FM/VHF/UHF - Rét.32122

Coupleur 2 entrées UHF/UHF C. C - Réf. 32312

Coupleur 4 entrées UHF/UHF/VHF/VHF C. C - Réf. 32124

Pour en savoir plus, n'hésitez pas à demander conseils aux vendeurs de votre magasin.

3/ Amplifier le SIGNAL RECU

L'image sur votre TV est neigeuse ou de mauvaise qualité (moirure). L'émetteur est trop éloigné, de faible puissance, ou la longueur de votre câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception.

Remarque: Plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification.

Utilisez de préférence si vous en avez la possibilité les amplificateurs extérieurs.

.40120 Pour les antennes UHF + alimentation.40000 (pour nos antennes uniquement).40130 Pour les antennes VHF + alimentation.40000 (pour nos antennes uniquement).40140 Amplificateur coupleur à réglage de gain (couple deux antennes et amplifie le signal + alimentation.40000 (ou le kit complet.40150)))--que soit le type ou la marque de votre antenne..40160 Kit amplificateur universel (alimentation fournie) pour tout type d'antenne quelque soit l'émetteur..40165 Kit amplificateur universel (alimentation non fournie) pour tout type d'antenne quelque soit l'émetteur.

Les amplificateurs d'intérieur (quelque soit le type et la marque d'antenne)

.40110 Gain 19 db, sortie vers 2 TV, fabrication haute technologie .40111 Gain 30 db, sortie vers 2 TV .40112 Gain 20 db, sortie vers 1 TV

4/ Distributer le SIGNAL TV

Utiliser de préférence les répartiteurs à pointets. Pour distribuer Canal+, le magnétoscope, ou le satellite, utiliser le distributeur d'images. 75083

Important

Vérifier qu'aucun brin de la tresse du câble coaxial ne viennent en contact avec la borne (b) (lors du montage dans le boîtier A). - Passer le câble au plus court dans l'habitation. - Ne jamais faire passer le câble dans les conduits de cheminée. - Notre antenne n'est pas protégée contre la foudre. Si celle-ci s'avait sur toute antenne et que le câble est relié à votre poste de TV celui-ci sera définitivement endommagé: - Pour protégerur votre TV utilisez un bouchon de sécurité (Réf.:.38112 ou le parafoudre.95180). - Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.

Orientation:

Orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.
