Type de produit	Antenne extérieure UHF
Marque	METRONIC
Modèle	EXTERIEURE UHF 12 ELEMENTS
Nombre d'éléments	12
Gamme de fréquences	UHF (bandes IV/V, 470-862 MHz)
Polarisation	Verticale ou horizontale selon l'émetteur
Gain typique	Environ 10-14 dBi (selon installation)
Impédance	75 ohms
Connecteur	Fiche F (sur boîtier noir)
Matériau	Aluminium et acier inoxydable
Dimensions approximatives	Longueur : 1,2 m ; largeur : 0,3 m
Poids approximatif	1,5 kg
Alimentation	Passive (sans amplification intégrée)
Montage	Sur mât (fixation par colliers PVC)
Protection contre la foudre	Non protégée (utiliser un bouchon de sécurité réf. 438112)
Température de fonctionnement	-30 °C à +60 °C
Fonctions principales	Réception UHF terrestre, adaptable à différents émetteurs
Accessoires compatibles	Amplificateurs (réf. 440150, 440160, 440111, etc.), coupleurs (réf. 432999, 432311, 432123), répartiteurs (réf. 436201, 436211, 436302, 436304)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; vérifier les connexions périodiquement
Réparabilité	Pièces détachées disponibles chez le revendeur ; éléments remplaçables

FOIRE AUX QUESTIONS - EXTERIEURE UHF 12 ELEMENTS METRONIC

Comment choisir la polarisation de l'antenne ?

La polarisation doit correspondre à celle de l'émetteur local. Renseignez-vous auprès de votre fournisseur ou des antennes voisines. Pour une polarisation verticale, installez l'antenne verticalement ; pour horizontale, horizontalement.

Puis-je installer cette antenne dans les combles ?

Oui, si la réception est suffisante. Le signal étant plus faible en intérieur, une installation extérieure est recommandée pour une meilleure qualité.

Comment protéger mon téléviseur contre la foudre ?

Cette antenne n'est pas protégée contre la foudre. Utilisez un bouchon de sécurité (réf. 438112) entre le câble et le téléviseur pour éviter les dommages en cas d'orage.

Quel câble utiliser pour le raccordement ?

Utilisez de préférence un câble coaxial neuf de qualité, adapté à la UHF. Veillez à ce que la longueur soit la plus courte possible pour minimiser les pertes.

Comment améliorer la réception si l'image est neigeuse ?

Si l'émetteur est éloigné ou le câble long, ajoutez un amplificateur. Les modèles extérieurs (réf. 440150 ou 440160) placés près de l'antenne offrent les meilleurs résultats.

Puis-je connecter plusieurs antennes ensemble ?

Oui, avec un coupleur adapté (ex. réf. 432311 pour 2 antennes UHF/VHF). Les coupleurs METRONIC laissent passer le courant continu, permettant d'ajouter des amplificateurs.

Comment répartir le signal sur plusieurs téléviseurs ?

Utilisez un répartiteur blindé en T, comme le réf. 436201 (1 entrée, 2 sorties). Pour des installations satellite + terrestre, préférez les réf. 436302 ou 436304.

Où placer l'amplificateur pour une efficacité maximale ?

Placez l'amplificateur le plus près possible de l'antenne, idéalement à l'extérieur. Les amplificateurs d'intérieur (réf. 440111, 440112, 440113) peuvent être utilisés si l'extérieur n'est pas possible.

Quels sont les accessoires recommandés pour cette antenne ?

Les coupleurs (432999, 432311, 432123), amplificateurs (440150, 440160, 440111, 440112, 440113), répartiteurs (436201, 436211, 436302, 436304) et le bouchon de sécurité (438112) sont compatibles.

Comment fixer le câble sur le mât ?

Fixez le câble coaxial au mât à l'aide de ruban adhésif ou de colliers PVC. Évitez de le faire passer dans les conduits de cheminée.

MODE D'EMPLOI EXTERIEURE UHF 12 ELEMENTS METRONIC

1/INTRODUCTION

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez de vous offrir afin d'optimiser la réception. Nous vous présenterons des astuces afin de vous faciliter l'installation de toute antenne.

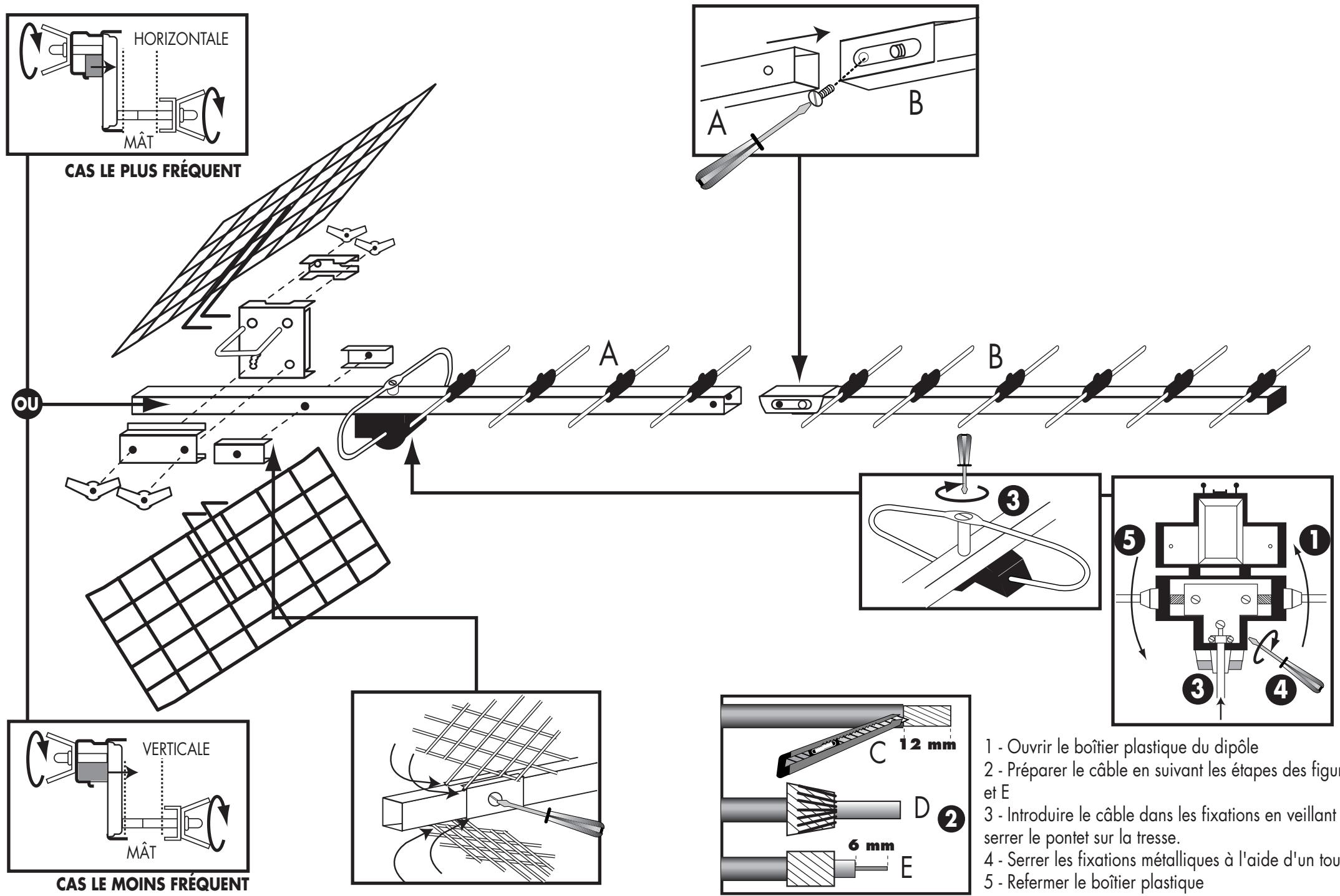

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du cable au boîtier (de couleur noire) de l'antenne, utilisez de préférence un cable neuf afin d'avoir la meilleure réception possible.
• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (vertical, horizontally) car ceci déterminera la façon de disposer votre antennae (verticalment, horizontallement).
• Si votre réception est suffisante, vous pouvez installer votre antenne sous les combles.

3/ Coupler plusieurs antennes

Tous nos couples sont à passage de courant continu, ils permettent donc de rajouter des amplificateurs.

Coupleur décodeur satellite ^+ terrestre - Ref.432999

Coupleur 2 entrées UHF/VHF C. C - Réf. 432311

Coupleur 3 entrées UHF/UHF/VHF/C.C - Réf.432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4/ Amplifier le SIGNAL RECU

L'image sur votre téléviseur est neigeuse ou de mauvaise qualité (moirure). L'émetteur est trop éloigné, de faible puissance, ou la longueur de votre câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception. Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification. Utilisez de préférence si vous en avez la possibilité les amplificateurs extérieurs; Kit amplificateur coupleur à réglage de gain (alimentation fournie) 440150 (couple deux antennes et amplifie le signal quel que soit le type ou la marque de votre antenne). - Amplificateur universel pour tout type d'antenne quel que soit l'émetteur - Réf. 440160. Les amplificateurs d'intérieurs (quel que soit le type et la marque de l'antenne) - Amplificateur 32 dB, blindé, 2 sorties fiche F, avec alimentation - Réf. 440111 - Amplificateur 30 dB, 2 sorties TV 9,52, avec alimentation - Réf. 440113 - Amplificateur 20 dB maximum (gain réglable), avec alimentation - Réf. 440112.

5/ Distributer le SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée mâle/2 sorties fémelles (Réf. 436201), soit 1 entrée fémelle/2 sorties mâles (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 436302.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 436304.

F-important

• Passer le câble au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée.
• Notre antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur votre antenne et que le cable est relié à votre poste TV, celui-ci sera définitivement endommagé :
• Pour protéger votre TV, utilisez un bouchon de sécurité - Réf. 438112.
• Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.

Orientation :

Orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.
