Type de produit	Programmateur d'arrosage
Marque	HUNTER
Modèle	ECO-LOGIC
Nombre de stations	6
Nombre de programmes	2 (normal), 1 (simplifié) ou 3 (avancé)
Départs de cycles par programme	4 (jusqu'à 12 par jour)
Durée d'arrosage par station	1 minute à 4 heures
Réglage saisonnier	10 % à 150 %
Délai de pluie programmable	1 à 7 jours
Types de programmation des jours	Jours spécifiques, pairs/impairs, intervalle 1-31 jours
Alimentation secteur	230 VCA, 50/60 Hz
Sortie transformateur	24 VCA, 0,625 A
Sortie station	0,56 A
Batterie de secours	9 V (non fournie)
Protection	Électronique contre les courts-circuits
Mémoire	Non volatile
Certification	CE
Dimensions (estimées)	Environ 20 x 15 x 5 cm
Poids (estimé)	Environ 0,5 kg
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile 9 V si l'écran clignote
Sécurité	Basse tension 24 VCA ; protection contre les courts-circuits
Accessoires inclus	Notice d'utilisation

FOIRE AUX QUESTIONS - ECO-LOGIC HUNTER

Comment régler la date et l'heure courante ?

Appuyez sur le bouton ⑤ jusqu'à ce que la flèche pointe vers Heure/Jour Courant. L'année clignote, utilisez + ou - pour modifier. Appuyez sur • pour passer au mois, puis + pour le jour, l'heure (AM/PM/24h) et les minutes.

Que faire si l'écran clignote ou affiche une heure incorrecte ?

Cela indique une perte de courant prolongée ou une pile de réserve déchargée. Remplacez la pile 9V (non fournie) et reprogrammez le programmateur (réglage date/heure et tous les programmes).

Comment configurer un arrosage automatique ?

Réglez d'abord l'heure et la date. Ensuite, pour chaque programme (A ou B), réglez : 1) les départs de cycles (heure de début), 2) la durée d'arrosage par station (1 min à 4 h), et 3) les jours d'arrosage (spécifiques, pairs/impairs, ou intervalle). Enfin, assurez-vous que le programmateur n'est pas en mode Arrêt.

Comment tester une vanne manuellement ?

Utilisez la fonction Marche manuelle - une seule station : appuyez sur le bouton ③ pendant 3 secondes, le symbole de marche manuelle apparaît, sélectionnez la station avec + ou -, puis appuyez sur • pour lancer l'arrosage immédiat.

Que signifie le message d'erreur 'ERR' suivi d'un numéro ?

Cela indique un court-circuit sur la station correspondant au numéro affiché (ex: ERR 3 = station 3). Vérifiez le câblage de la vanne et le solénoïde. Réparez ou remplacez si nécessaire. Appuyez sur n'importe quel bouton pour effacer l'erreur.

Comment neutraliser le pluviomètre pour forcer l'arrosage ?

Appuyez sur le bouton ⑤ pendant deux secondes jusqu'à voir ON, puis appuyez à nouveau pour passer à OFF. Le symbole du parapluie barré apparaît. Cela désactive la sonde de pluie jusqu'à la prochaine réactivation automatique ou manuelle.

Comment effacer tous les réglages et repartir de zéro ?

Appuyez simultanément sur les boutons ③, ⑤ et PRG, puis enfoncez et relâchez le bouton RESET (situé dans le bornier). Relâchez les trois boutons après 2 secondes. L'écran affiche 12:00 AM et toutes les données sont effacées.

L'arrosage automatique ne démarre pas alors que le programmateur n'est pas en arrêt. Que faire ?

Vérifiez que l'AM/PM de l'heure locale et du départ de cycle sont corrects. Assurez-vous que le départ de cycle n'est pas sur OFF (désactivé). Vérifiez aussi que le programmateur est alimenté (pas de message 'No AC').

Comment activer le mode avancé (3 programmes) ?

Appuyez et maintenez le bouton • enfoncé, puis appuyez sur PRG. Relâchez les deux. Utilisez + ou - pour basculer entre Normal (2 programmes), Simplifié (1 programme) et Avancé (3 programmes).

Que faire si l'écran affiche 'No AC' ?

Le programmateur ne reçoit pas d'alimentation. Vérifiez que le transformateur est bien branché sur une prise secteur et que les fils au bornier 24V sont correctement connectés.

MODE D'EMPLOI ECO-LOGIC HUNTER

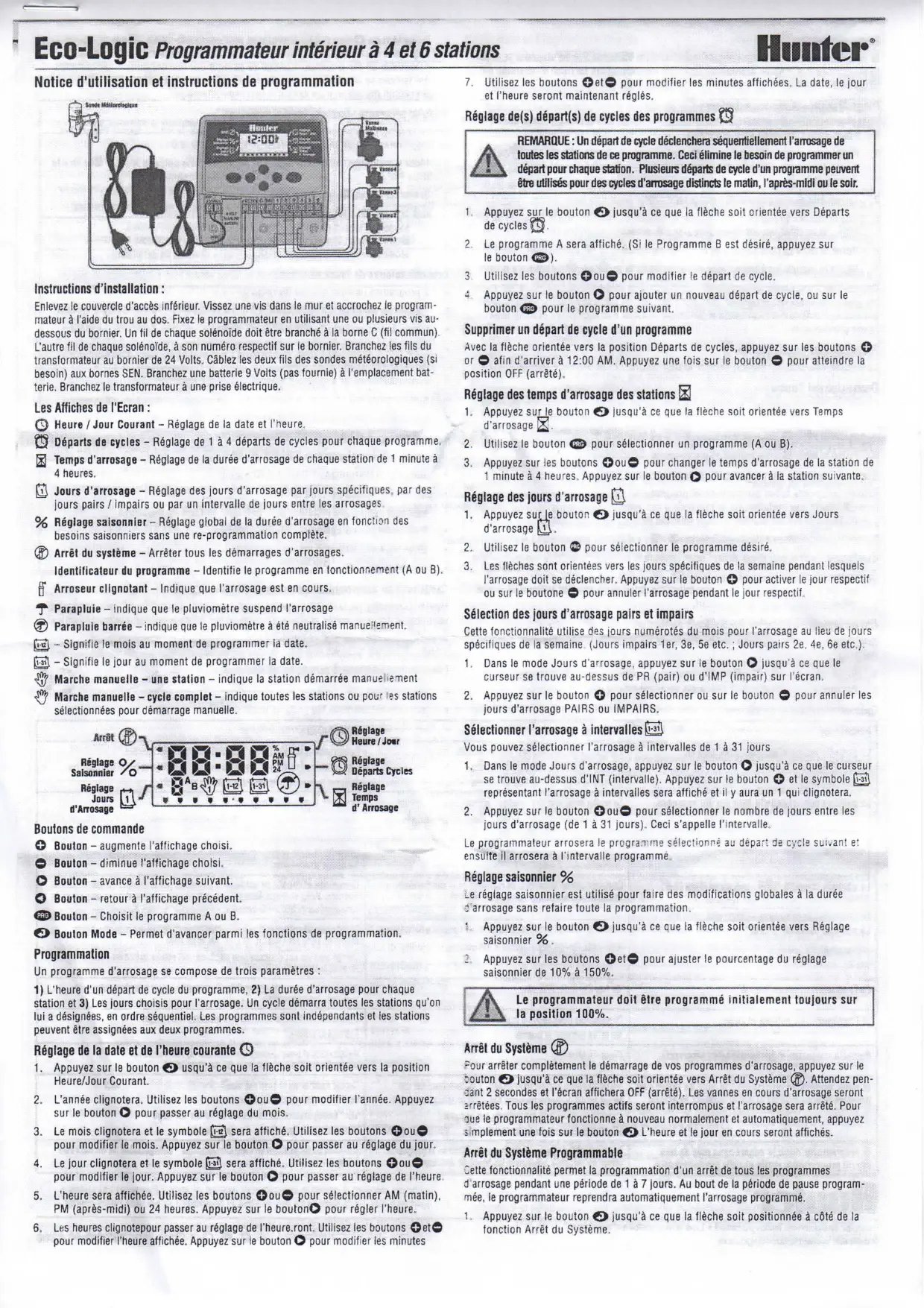

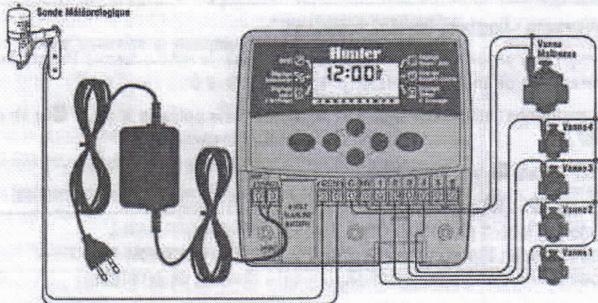

Instructions d'installation :

Enlevez le couvercle d'accès inférieur. Vissez une vis dans le mur et accrochez le programmateur à l'aide du trou au dos. Fixez le programmateur en utilisant une ou plusieurs vis au-dessous du bornier. Un fil de chaque solenoïde doit être branché à la borne C (fil commun). L'autre fil de chaque solenoïde, à son nombre respectif sur le bornier. Branchez les fils du transformateur au bornier de 24 Volts. Cablez les deux fils des sondes météorologiques (si besoin) aux bornes SEN. Branchez une batterie 9 Volts (pas fournie) à l'emplacement batterie. Branchez le transformateur à une prise électrique.

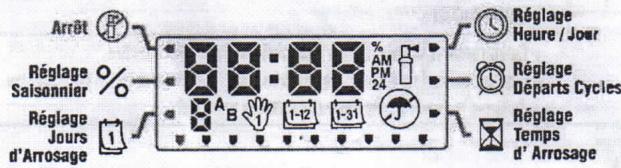

Les affiches de l'écran :

Heure / Jour Courant - Réglage de la date et l'heure. Départs de cycles - Réglage de 1 à 4 départs de cycles pour chaque programme. Temps d'arrosage - Réglage de la durée d'arrosage de chaque station de 1 minute à 4 heures. Jours d'arrosage - Réglage des jours d'arrosage par jours spécifiques, par des jours pairs / impairs ou par un intervalle de jours entre les arrosages. % Réglage saissonnier - Réglage global de la durée d'arrosage en fonction des besoins saissonniers sans une re-programmation complète. Arrêt du système - Arrêt tous les démarrages d'arrosages.

Identificateur du programme - Identifie le programme en fonctionnement (A ou B).

Arroseur clignotant - Indique que l'arrosage est en cours. Parapluie - Indique que le pluviomètre suspend l'arrosage. Parapluie barré - Indique que le pluviomètre a été neutralisé manuellement. - Signifie le mois au moment de programmer la date. - Signifie le jour au moment de programmer la date. Marche manuelle - une station - Indique la station démarrée manuellement. Marche manuelle - cycle complet - Indique toutes les stations ou pour les stations sélectionnées pour démarrage manuel.

Boutons de commande

Bouton + augmente l'affichage choisi. Bouton - diminue l'affichage choisi. Bouton - avance à l'affichage suivant. Bouton - retour à l'affichage précédent. Bouton + Choisit le programme A ou B. Bouton Mode - Permet d'avancer parmi les fonctions de programmation.

Programmation

Un programme d'arrosage se compose de trois paramètres :

1) L'heure d'un départ de cycle du programme, 2) La durée d'arrosage pour chaque station et 3) Les jours choisis pour l'arrosage. Un cycle démarre toutes les stations qu'on lui a désignées, en ordre séquentiel. Les programmes sont indépendants et les stations peuvent être assignées aux deux programmes.

Réglage de la date et de l'heure courante ©

1. Appuyez sur le bouton ③ jusqu'à ce que la flèche soit orientée vers la position Heure/Jour Courant.
2. L'année clignotera. Utilisez les boutons + ou - pour modifier l'année. Appuyez sur le bouton • pour passer au réglage du mois.
3. Le mois clignotera et le symbole [1-2] sera affiché. Utilisez les boutons + ou - pour modifier le mois. Appuyez sur le bouton + pour passer au réglage du jour.
4. Le jour clignotera et le symbole [s] sera affiché. Utilisez les boutons + ou - pour modifier le jour. Appuyez sur le bouton + pour passer au réglage de l'heure.
5. L'heure sera affichée. Utilisez les boutons + ou - pour sélectionner AM (matin), PM (après-midi) ou 24 heures. Appuyez sur le bouton + pour régler l'heure.
6. Les heures clignotent pour passer au réglage de l'heure
7. Utilisez les boutons et pour modifier les minutes affichées. La date, le jour et l'heure seront maintainant régles.

Réglage des départs de cycles des programmes

REMARQUE: Un départ de cycle déclenchera séquentiellement l'arrosage de toutes les stations de ce programme. Ceci élimine le besoin de programmer un départ pour chaque station. Plusieurs départs de cycle d'un programme peuvent être utilisés pour des cycles d'arrosage distincts le matin, l'après-midi ou le soir.

1. Appuyez sur le bouton • jusqu'à ce que la flèche soit orientée vers Départs de cycles
2. Le programme A sera affiché. (Si le Programme B est désiré, appuyez sur le bouton PRG).
3. Utilisez les boutons + ou - pour modifier le départ de cycle. Appuyez sur le bouton pour ajouter un nouveau départ de cycle, ou sur le bouton PRG pour le programme suivant.

Supprimer un département de cycle d'un programme

Avec la flèche orientée vers la position Départs de cycles, appuyez sur les boutons + ou ∝ afin d'arriver à 12:00 AM. Appuyez une fois sur le bouton ∨ pour atteindre la position OFF (arrêté).

Réglage des temps d'arrosage des stations

1. Appuyez sur le bouton jusqu'à ce que la flèche soit orientée vers Temps d'arrosage.
2. Utilisez le bouton (PRG) pour sélectionner un programme (A ou B).
3. Appuyez sur les boutons + ou - pour changer le temps d'arrosage de la station de 1 minute à 4 heures. Appuyez sur le bouton pour avancer à la station suivante.

Réglage des jours d'arrosage

1. Appuyez sur le bouton ⑤ jusqu'à ce que la flèche soit orientée vers Jours d'arrosage [1].
2. Utilisez le bouton pour sélectionner le programme desired.
3. Les flèches sont orientées vers les jours spécifiques de la période pendant lesquelles l'arrosage doit se déclencher. Appuyez sur le bouton + pour activer le jour respectif ou sur le bouton - pour annuler l'arrosage pendant le jour respectif.

Sélection des jours d'arrosage pairs et impairs

Cette fonctionnalité utilise des jours numérotés du mois pour l'arrosage au lieu de jours spécifiques de la semaine. (Jours impairs 1er, 3e, 5e etc. ; Jours pairs 2e, 4e, 6e etc.).

1. Dans le mode Jours d'arrosage, appuyez sur le bouton jusqu'à ce que le curseur se trouve au-dessus de PR (pair) ou d'IMP (impair) sur l'écran.
2. Appuyez sur le bouton + pour sélectionner ou sur le bouton - pour annuler les jours d'arrosage PAIRS ou IMPAIRS.

Sélectionner l'arrosage à intervalles 1-31

Vous pouvez sélectionner l'arrosage à intervalles de 1 à 31 jours.

1. Dans le mode Jours d'arrosage, appuyez sur le bouton jusqu'à ce que le curseur se trouve au-dessus d'INT (intervalle). Appuyez sur le bouton et le symbole représentant l'arrosage à intervilles sera affiché et il y aura un 1 qui clignotera.
2. Appuyez sur le bouton + ou - pour sélectionner le nombre de jours entre les jours d'arrosage (de 1 à 31 jours). Ceci s'appelle l'intervalle.

Le programmeur arrosera le programme sélectionné au départ de cycle suivant et ensuite il arrosera à l'intervalle programmé.

Réglage saisonnier %

Le réglage saissonnier est utilisé pour faire des modifications globales à la durée d'arrosage sans refaire toute la programmation.

Appuyez sur le bouton • jusqu'à ce que la flèche soit orientée vers Réglage saissonnier. % 2 Appuyez sur les boutons et pour ajuster le pourcentage du réglage saissonnier de 10% à 150%.

Le programmeur doit être programmé initialement toujours sur la position 100%.

Arrêt du système

Pour arrêter complètement le démarrage de vos programmes d'arrosage, appuyez sur le bouton jusqu'à ce que la flèche soit orientée vers Arrêt du Systeme. Attendez pendant 2 secondes et l'écran affichera OFF (arrêté). Les vannes en cours d'arrosage seront arrêtées. Tous les programmes actifs seront interrompus et l'arrosage sera arrêté. Pour que le programmateur fonctionne à nouveau normalement et automatiquement, appuyez simplement une fois sur le bouton. L'heure et le jour en cours seront affichés.

Arrêt du système programmable

Cette fonctionnalité permet la programmation d'un arrêt de tous les programmes d'arrosage pendant une période de 1 à 7 jours. Au bout de la période de pause programmée, le programmeur reprendra automatiquement l'arrosage programme.

1. Appuyez sur le bouton jusqu'à ce que la flèche soit positionnée à côté de la fonction Arrêt du Système.
2. Attendez pendant 2 secondes jusqu'à ce que le mot OFF (arrêté) soit affiché.
3. Appuyez sur le bouton + pour régler le nombre de jours de pause (jusqu'à 7 jours).

Arrosage automatique

Après que tous les programmes aient terminé, appuyez sur le bouton ③ jusqu'à ce que l'heure courante soit affichée. Ceci permettra l'exécution automatique de tous les programmes d'arrosage et des départs de cycles sélectionnés.

Marche manuelle - cycle complet

La fonctionnalité Marche Manuelle - cycle complet permet le déroulement sequential des vannes assignées à un programme.

1. La fonctionnelle Marche Manuelle - cycle complet permet le déroulement séquentiel des vannes assignées à un programme. pendant trois secondes. Le symbole sera affiché, avec la dénomination du programme. Un nombre de station sera aussi affiché.
2. Sélectionnez le programme souhaité démarré en appuyant sur le bouton
3. Utilisez les boutons + ou - pour sélectionner la quantité de temps pendant laquelle la station devra arroser si celui-ci est différent du temps d'arrosage affiché.
4. Utilisez le bouton pour aller à la station suivante.
5. Répétez les étapes 3 et 4 jusqu'à ce que vous arriviez à la station par laquelle vous pouvez que l'arrosage commence manuellement.

Après 2 secondes d'inactivité, l'arrosage manuel commencera et passera par chaque vanne du programme entier. Une fois que l'arrosage manuel ait terminé, le programmateur retournera automatiquement au mode automatique sans aucun changement dans le programme antérieurement établi.

Marche manuelle - une seule station

La fonction Marche manuelle - une seule station permet le fonctionnement d'une seule vanne.

Neutralisation de la sonde

La sonde peut être neutralisée pour permettre la marche manuelle lorsque la sonde a désactivé le système.

1. Appuyez sur le bouton pendant deux secondes et le mot ON sera affiché.
2. Appuyez sur le bouton pour neutraliser le pluviomètre. Le mot OFF sera affiché.

Effacement de la mémoire du programmeur / réinitialisation du programmeur

Si vous craignez d'avoir mal programmé l'appareil, il existe une méthode pour réinitialiser la mémoire et effacer tous les programmes et toutes les données entrées dans le programmeur :

1. Appuyez sur les boutons Θ, Θ, et PRG. Maintenez-les enfoncés.
2. Au même temps, enfonsez et relâchez le bouton RESET (réinitialisation) situé dans le bornier de câblage.
3. Attendez pendant 2 secondes et relâchez d'abord les boutons →, et l'écran devrait maintenant afficher 12:00 AM. Toutes les données programmesn ont été effacées de la mémoire et la programmation peut être reprise de zéro.

Vérification et diagnostic rapide

Cette fonctionnalité vous permet de diagnostiquer rapidement les problèmes concernant le câblage de votre programmeur.

1. Appuyez simultanément sur les boutons puis relâchez
2. Appuyez une seule fois sur le bouton + pour commencer la procédure de vérification. En quelques secondes, le système fait une recherche sur toutes les stations et détecte des événuels problèmes du circuit électrique. Lorsqu'un court-circuit est détecté sur un cablage de terrain, un symbole ERR précédé du numéro de la station clignotera momentanément à l'écran.

Mode de programmation normal/simplifié

Votre programmateur peut être modifié pour augmenter ou réduire la capacité du programme d'arrosage.

1. Appuyez et tenez enfoncée la touche ●. Appuyez sur la touche PRG
2. Relâchez les touches ● et PRG
3. Utilisez la touche + ou - pour changer les modes de programmation :

Mode Normal (2 programmes/4 départs de cycle)

Mode Simplifié (1 programme/1 départ de cycle)

Avancé (3 programmes/4 départs de cycle)

Spécifications de fonctionnement

2 programmes d'arrosage indépendants Durée d'arrosage par stations : de 0 à 4 heures, par incréments de 1 minute Départs de cycles : 4 par jour, par programme, jusqu'à 12 départs par jour - Programme d'arrosage : programmation par horloge calendaire de 365 jours, par jours pairs/impairs ou par intervalles de 1 à 31 jours Marché manuelle simple Réglage saisonnier global (de 10% à 150%) - Délai programmable de pluie (de 1 à 7 jours)

Spécifications électriques

Entrée transformateur: 230VCA, 50/60Hz Sortie transformateur: 24 VCA, 0,625 amp Sortie station: 0,56 amp - Pile de 9 volts (non fournie) pour garder l'heure. Protection électronique contre les courts-circuits - Mémoire non volatile pour les données du programme. Certifié par CE

Certificat de conformité aux directives européennes

Hunter Industries déclare que le programmeur d'arrosage Modèle Eco-Logic est conforme aux standards des Directives Européennes, de « compatibilité électromagnétique » 87/336/EEC et de « basse tension » 73/23/EEC.

Guide de dépannage

PROBLÈME	CAUSES	SOLUTIONS
L'écran indique l'arrosage, mais il ne se passé rien.	Vanne défectueuse ou mauvais câblage de la vanne.Pompe ou relais de pompe défectueuxAbsence de pression d'eau.	Vérifiez la vanne et son câblage.Vérifiez la pompe et le relais de pompe. Remplacez-les si défectueux.Ouvrez l'alimentation d'eau..
L'affichage de l'heure courante clignote.	L'unité a été mise sous tension pour la première fois. Une coupure de courant prolongée s'est produit qui a épuisé la pile de réserve.	Réglez l'heure/la date.Remplacez la pile et reprogrammez le programmateur.
La vanne ne fonctionne pas.	Court-circuit au niveau des connexions.Solénoïde défectueux.	Vérifiez s'il y a court-circuit au câblage ou connexions défectueuses.Remplacez le solénoïde.
L'écran affiche « ERR » suivi d'un numéro (1-6).	Court-circuit au câblage de la vanne; ou solénoïde défectueux sur le numéro de la station indiquée.	Vérifiez les fils du circuit ou le solénoïde pour le numéro de la vanne indiquée.Réparez les fils ou remplacez le solénoïde. Appuyez sur n'importe quel bouton pour effacer l'affichage « ERR ».
L'écran affiche « P ERR »	Relais de pompe ou câblage de la vanne maitresse défectueuxRelais de pompe incompatible du défectueux.	Vérifiez le câblage qui mène au relais ou au solénoïde de la vanne maitresse.Appuyez sur n'importe quel bouton pour effacer « P ERR » de l'écran.Vérifiez les spécifications electriques du relais de pompe. Remplacez-le si défectueux.
L'écran affiche « No AC »	Pas d'alimentation electrique.	Vérifiez que le programmeur est bien branché.Vérifiez l'installation du transformateur.
Le pluviomètre n'interrompit pas l'arrosage pendant la pluie.	Pluviomètre défectueux ou mauvais raccordement.Le cavalier n'a pas été enlevé.	Vérifiez le fonctionnement et le câblage du pluviomètre.Enlevez le cavalier.
Ecran bloqué ou affichage qui montre des informations incorrectes.	Surcharge electrique.	Réinitialisez le programmeur à l'aide de la procédure « Effacement de la mémoire du programmeur/Réinitialisation du programmeur ».
L'arrosage automatique ne démarre pas au départ de cycle programmesé et le programmeur n'est pas en mode arrêt.	L'AM/PM de l'heure locale n'est pas réglié correctement.L'AM/PM du départ de cycle n'est pas réglié correctement.Le départ de cycle est désactivé (sur Off).Le programmeur ne recoit pas l'alimentation electrique.	Corrigez l'AM/PM de l'heure locale.Corrigez l'AM/PM du départ de cycle. Réglez le départ de cycle.Rapportez-vous à « Réglage de(s) départ(s) de cycle d'arrosage ».Vérifiez les branchements electriques.
Le programmeur arrose le même secteur plus d'une lois ou le programmeur arrose sans arrêt.	Trop de départs de cycle saisis dans le programme (erreur de l'utilisateur).	Un seul départ de cycle est nécessaire pour activer un cycle complet. Rapportez-vous à « Réglage de(s) départ(s) de cycle d'arrosage »
