APlus - équipements de mesure Camille Bauer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil de mesure
Marque	Camille Bauer
Modèle	APlus
Catégorie	Équipements de mesure
Dimensions (L x l x h)	200 x 150 x 80 mm
Poids	0,5 kg
Alimentation	Pile 9V ou adaptateur secteur
Affichage	Écran LCD rétroéclairé
Précision	±0,5%
Fonctions principales	Mesure de tension, courant, résistance, fréquence, capacité, température
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Conforme aux normes CE, catégorie de surtension CAT II
Pièces détachées et réparabilité	Pièces détachées disponibles via le service client ; réparation par un professionnel
Informations générales	Notice d'utilisation incluse ; température de fonctionnement : 0°C à 50°C

FOIRE AUX QUESTIONS - APlus Camille Bauer

Comment utiliser l'appareil APlus pour mesurer une tension ?

Connectez les sondes aux bornes, sélectionnez la fonction tension (V) avec le commutateur, puis lisez la valeur sur l'écran LCD.

Quel type de pile utilise l'APlus ?

L'appareil fonctionne avec une pile 9V standard. Il peut également être alimenté via un adaptateur secteur optionnel.

Comment changer la pile de l'APlus ?

Éteignez l'appareil, retirez le couvercle du compartiment pile à l'arrière, remplacez la pile 9V usagée par une neuve, puis refermez le couvercle.

L'APlus est-il étanche ?

Non, l'appareil n'est pas étanche. Évitez toute exposition à l'humidité ou à la pluie. Utilisez-le dans un environnement sec.

Comment nettoyer l'APlus ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais de solvants ou de produits abrasifs.

Quelle est la précision de l'APlus ?

La précision de base est de ±0,5% pour les mesures de tension et courant continus. Vérifiez la notice pour les précisions spécifiques selon la fonction.

Comment effectuer une mesure de résistance avec l'APlus ?

Sélectionnez la fonction résistance (Ω) avec le commutateur, connectez les sondes aux extrémités du composant, et lisez la valeur. Assurez-vous que le circuit est hors tension.

L'APlus dispose-t-il d'un rétroéclairage ?

Oui, l'écran LCD est rétroéclairé. Appuyez sur le bouton 'LIGHT' pour activer ou désactiver le rétroéclairage.

Comment interpréter le symbole 'OL' sur l'écran ?

Le symbole 'OL' signifie 'Over Load' (surcharge). Cela indique que la mesure dépasse la capacité de la plage sélectionnée. Changez de plage ou de fonction.

Où trouver des pièces détachées pour l'APlus ?

Les pièces détachées (sondes, pile, fusible) sont disponibles auprès du service client Camille Bauer ou sur le site officiel. Contactez le support pour toute commande.

MODE D'EMPLOI APlus Camille Bauer

Manuel d'utilisation

APLUS-LED

Mode d'emploi APLUS avec écran DEL ou sans écran

170 358-19 (PM 1000356 000 01) 04/2016

Mentions légales

Mises en garde

Dans le présent document figurent des mises en garde que vous devez respecter pour votre propre sécurité et pour éviter des dommages matériels. Les symboles suivants sont utilisés en fonction du degré de risque encouru :

Le non-respect de cette mise en garde entraîne la mort ou des blessures graves.

Le non-respect de cette mise en garde peut entraîner des dommages matériels ou corporels.

Le non-respect de cette mise en garde peut avoir pour conséquence l'endommagement de l'appareil ou le fait qu'il ne remplisse pas la fonctionnalité attendue.

Personnel qualifié

Le produit décrit dans ce document ne doit être utilisé que par des personnes dûment qualifiées pour remplir cette tâche. Une personne qualifiée possède la formation et l'expérience nécessaires pour reconnaître les risques et les dangers découlant de l'utilisation du produit. Elle est en mesure de comprendre les consignes de sécurité et les mises en garde et de les suivre.

Utilisation conforme à l'utilisation prévue

Le produit décrit dans ce document ne doit être utilisé qu'aux fins que nous avons décrites. Il convient en conséquence de respecter les valeurs maximales de raccordement indiquées dans les caractéristiques techniques ainsi que les conditions ambiantes autorisées. Le fonctionnement parfait et en toute sécurité de l'appareil suppose un transport et un stockage appropriés de même qu'un entreposage, un montage, une installation, une commande et une maintenance effectués dans les règles de l'art.

Limitation de responsabilité

L'exactitude du contenu du présent document a été vérifiée. Cependant, ne pouvant exclure toute erreur ou divergence, nous ne pouvons pas nous porter garants de son exhaustivité et de son exactitude. Ceci s'applique notamment aux versions multilingues de ce document. Ce document est revu régulièrement et mis à jour. Nous apporterons les corrections qui s'avèreraient nécessaires dans les prochaines éditions ; celles-ci sont disponibles sur notre site Internet http://www.camillebauer.com .

Informations en retour

Si vous constatez des erreurs dans ce document ou que des informations nécessaires manquent, veuillez nous contacter par courrier électronique à l'adresse suivante :

[e-mail]

Sommaire

1. Présentation....5

1.1 Objectif du document....5
1.2 Équipement fourni ....5
1.3 Autre documentation ....5

2. Consignes de sécurité ....6

2. Équipement fourni....6

3. Description de l'appareil 6

3.1 Brève présentation....6
3.2 Modes de fonctionnement possibles....7
3.3 Surveillance et déclenchement d'alarme ....8

3.3.1 Conception des alarmes....8
3.3.2 Composants logiques ....10
3.3.3 Valeurs limites....11
3.3.4 Ordre d'évaluation....12

3.4 Image Modbus configurable 13

4. Montage mécanique....14

4.1 Panneau de commande ....14
4.2 Intégration de l'appareil ....14
4.3 Dépose de l'appareil....14

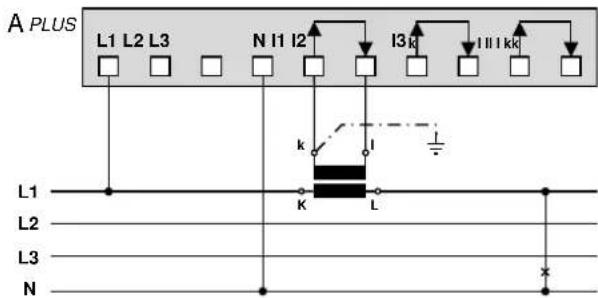

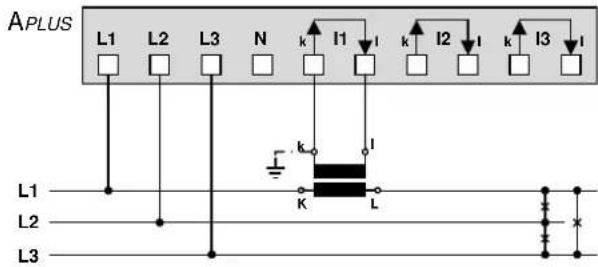

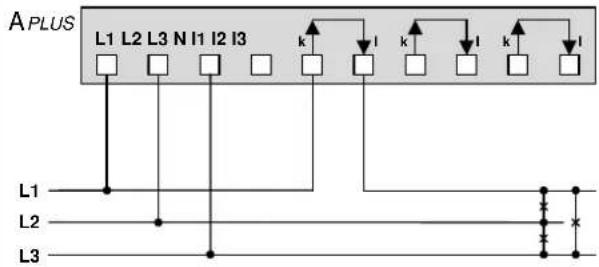

5. Raccordements électriques....15

5.1 Mises en garde générales ....15

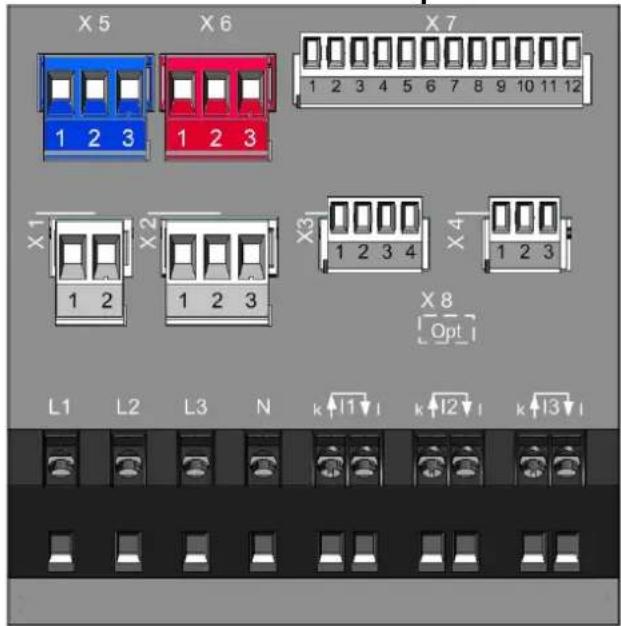

5.2 Occupation des bornes des E/S 16
5.3 Sections de conducteur et torques ....16
5.4 Entrées....17

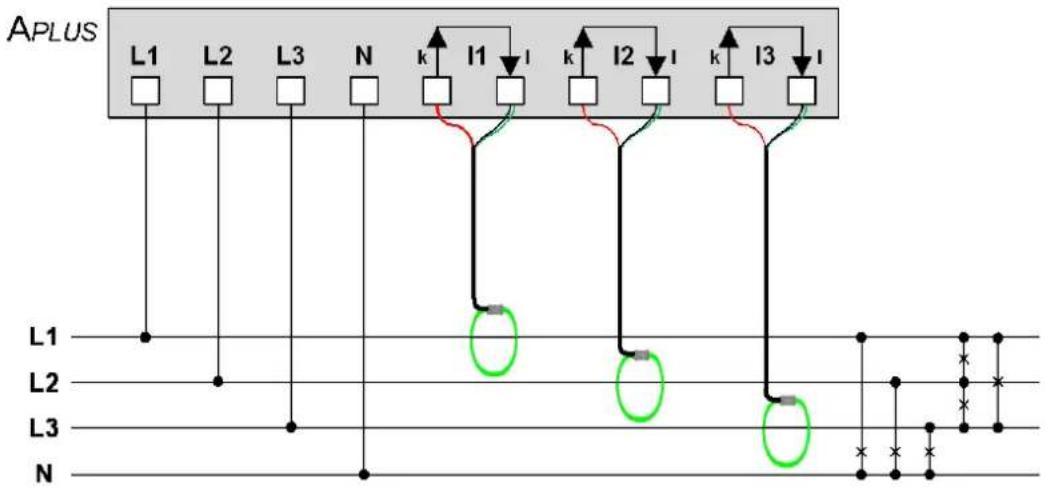

5.5 Entrées de courant Rogowski....21
5.6 Énergie auxiliaire....22
5.7 Relais....22
5.8 Entrées et sorties numériques....23

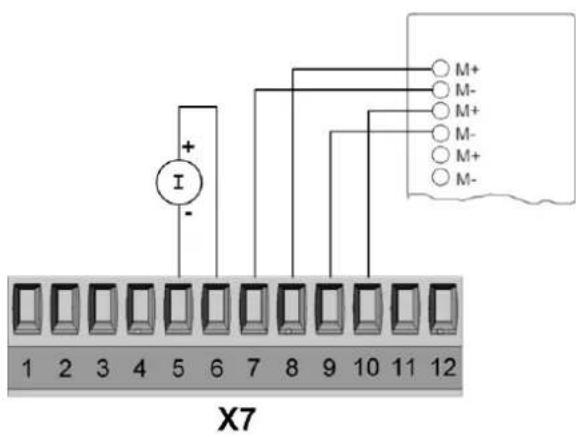

5.9 Sorties analogiques....25
5.10 Interface Modbus RS485 X4 et / ou X8 25
5.11 Interface Profibus DP 26

6. Mise en service....27

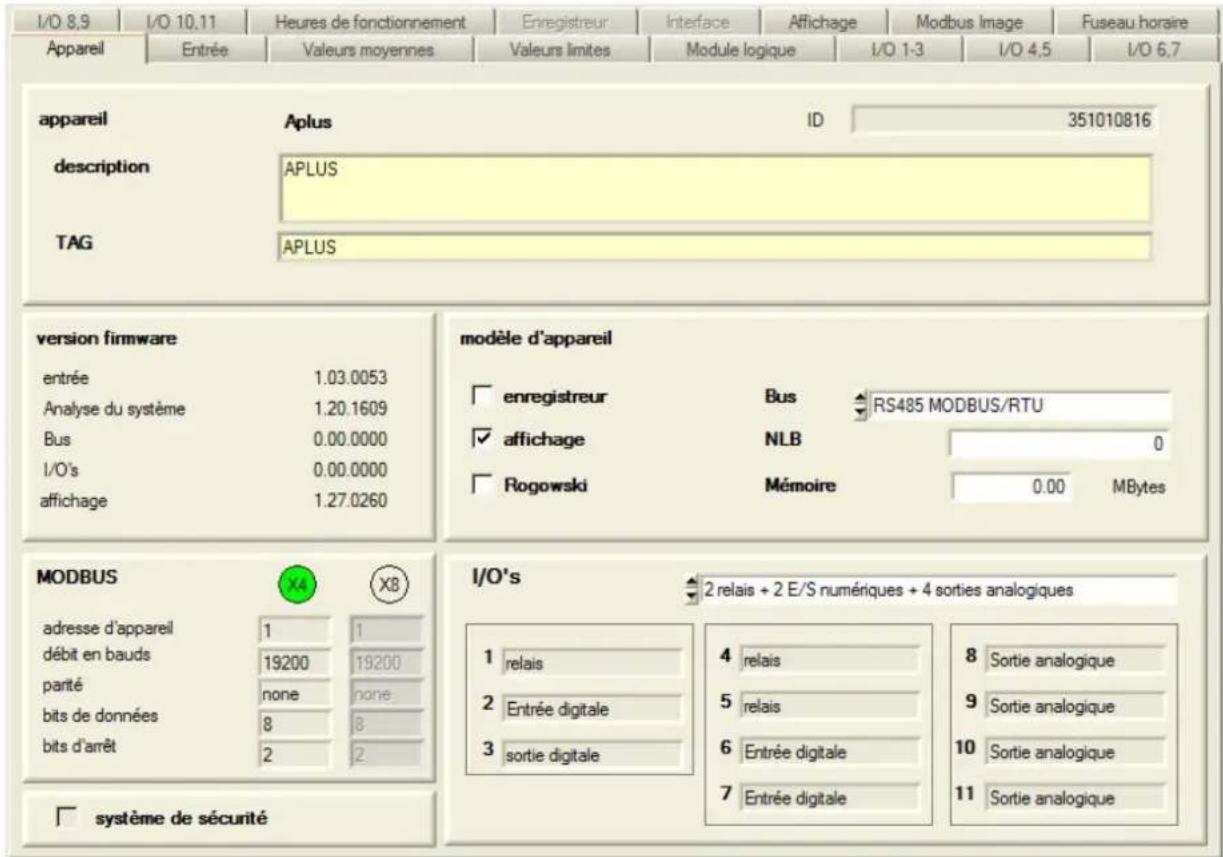

6.1 Installation du logiciel CB-Manager 27
6.2 Paramétrage des fonctions de l'appareil....28

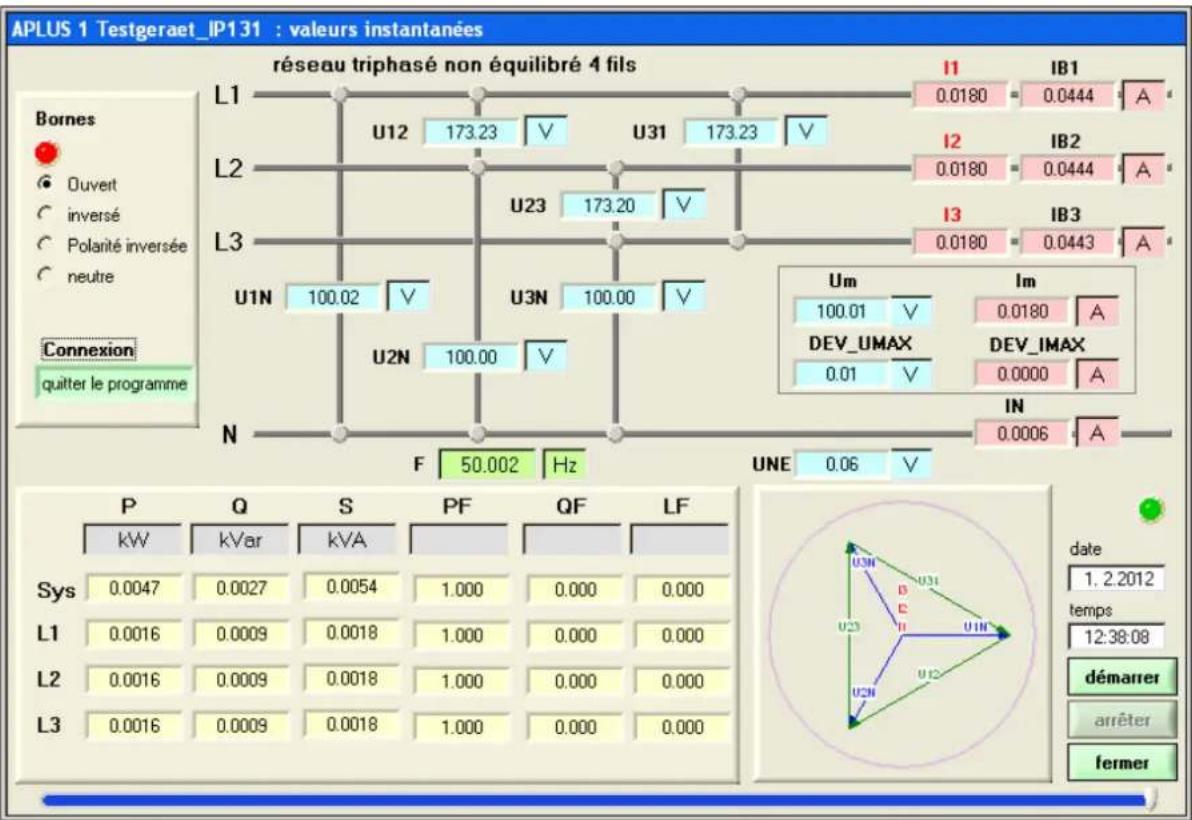

6.3 Vérification de l'installation 29
6.4 Installation des appareils Ethernet....30

6.4.1 Raccordement....30

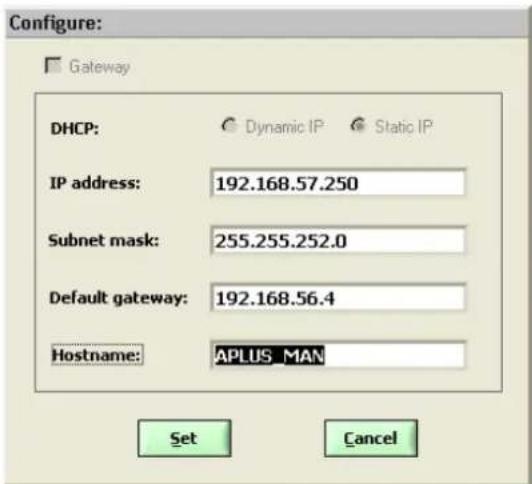

6.4.2 Installation du réseau à l'aide du logiciel CB-Manager....31
6.4.3 Installation du réseau à l'aide de la programmation locale....32

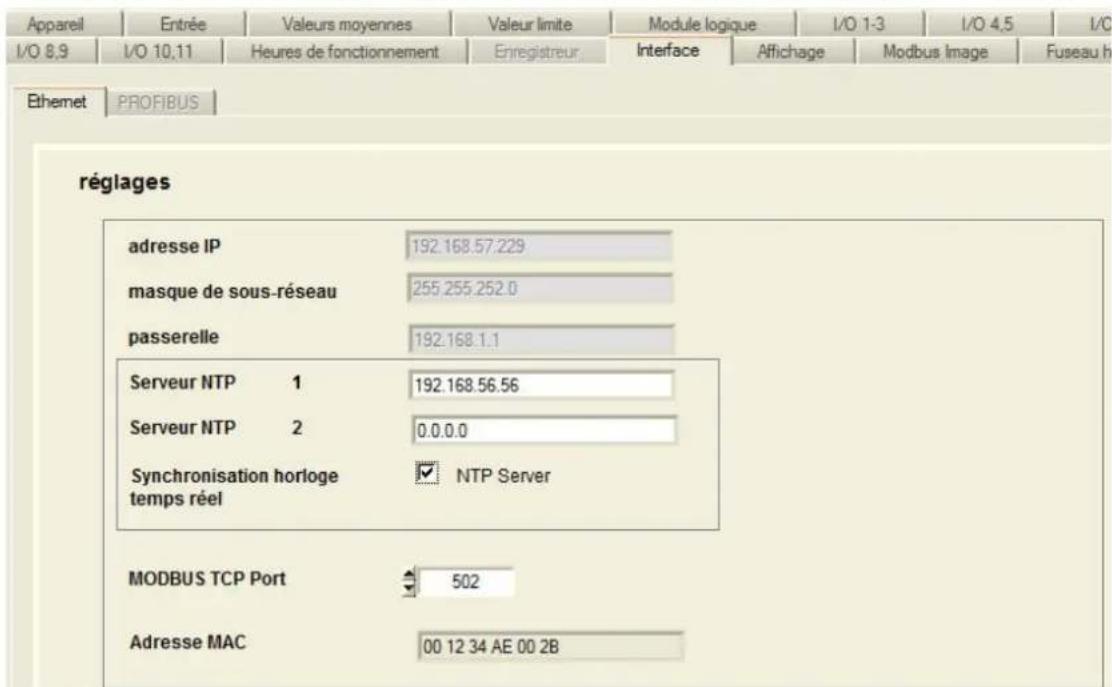

6.4.4 Synchronisation horaire via le protocole NTP....33
6.4.5 Ports TCP pour la transmission des données ....33

6.5 Installation des appareils Profibus DP 34
6.6 Protection contre la modification des données d'appareil ....35

7. Commande de l'appareil 36

7.1 Organes d'affichage et de commande ....36

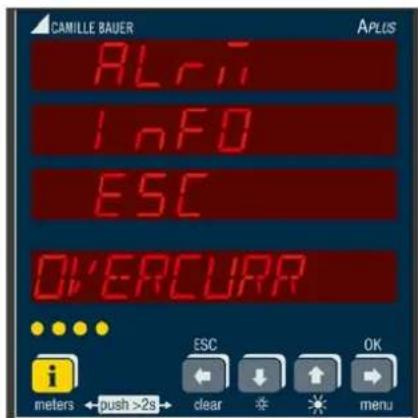

7.2 Modes de commande....37
7.3 Réglages de la luminosité de l'affichage....38

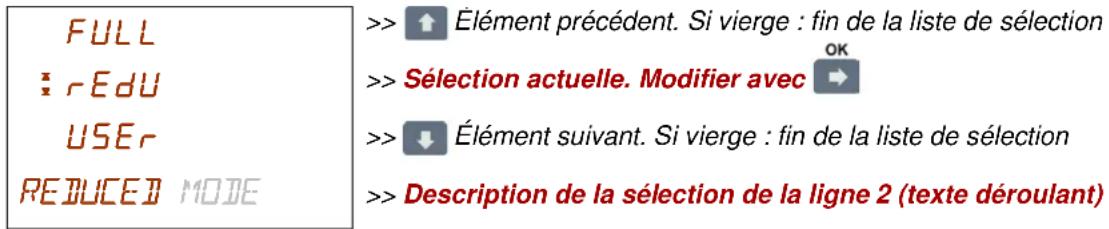

7.4 Modes d'affichage ....39

7.5 Lecture de compteurs 42
7.6 Traitement d'alarme 43

7.6.1 Affichage de l'état d'alarme à l'écran 43

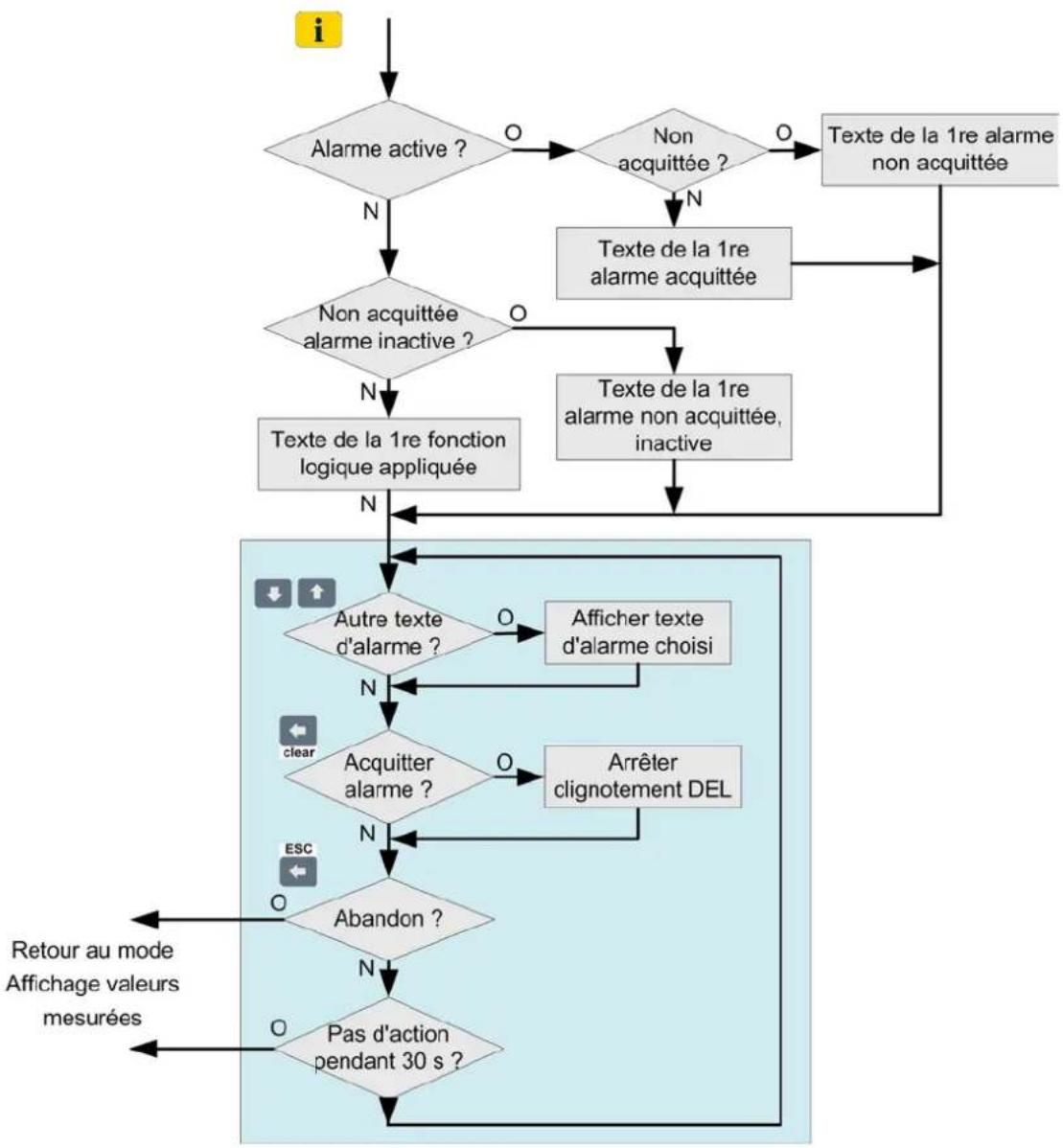

7.6.2 Affichage de textes d'alarme à l'écran 43
7.6.3 Acquittement des alarmes via l'affichage.... 44

7.7 Réinitialisation des valeurs de mesure 45

7.8 Configuration 46

7.8.1 Sélection du paramètre à modifier 50
7.8.2 Sélection de la valeur discrète 51
7.8.3 Valeurs de réglage 51

7.9 Enregistreur de données....52

7.9.1 Activation de l'enregistrement de données 52
7.9.2 Carte SD 52
7.9.3 Accès aux données de l'enregistreur de données 53
7.9.4 Analyse des données d'enregistreur.... 53

8. Service, entretien et disposition....54

8.1 Protection de l'intégrité des données....54
8.2 Étalonnage et retardage....54
8.3 Nettoyage 54
8.4 Pile....54
8.5 Disposition....54

9. Données techniques....55

10. Croquis d'encombrements ....60

Annexe 62

A Description des grandeurs de mesure....62

A1 Grandeurs de mesure de base....62
A2 Analyse des harmoniques....65
A3 Déséquilibre du système....66
A4 Puissance réactive....67
A5 Moyennes et tendance....69
A6 Compteurs 70

B Matrices d'affichage en mode FULL....71

B0 Descriptions abrégées des grandeurs de mesure 71
B1 Matrice des mesures: réseau monophasé....78
B2 Matrice des mesures: phase auxiliaire (réseau biphasé)....79
B3 Matrice des mesures: réseau triphasé équilibré 3 fils....80
B4 Matrice des mesures: réseau triphasé 3 fils non équilibré....81
B5 Matrice des mesures: réseau triphasé non équilibré 3 fils (Aron) 82
B6 Matrice des mesures: réseau triphasé 4 fils équilibré....83
B7 Matrice des mesures: réseau triphasé non équilibré 4 fils....84
B8 Matrice des mesures: réseau triphasé 4 fils non équilibré (open Y)....85
B9 Matrice des mesures: moyennes des puissances 86

C FCC statement 87

Index......88

1. Présentation

1.1 Objectif du document

Ce document décrit l'appareil de mesure universel APLUS pour variables de courant fort. Il s'adresse :

• au personnel de service et de maintenance
- aux concepteurs

- aux installateurs et aux spécialistes de la mise en service

Domaine de validité

Ce manuel est valable pour toutes les variantes matérielles de l'appareil de mesure A PLUS avec écran DEL ou sans écran. Certaines fonctions décrites dans ce manuel ne sont disponibles que si l'appareil contient les composants optionnels nécessaires.

Connaissances préalables

Des connaissances générales en électronique sont nécessaires. Le montage et le raccordement supposent la connaissance des consignes de sécurité et des normes d'installations locales.

1.2 Équipement fourni

• appareil de mesure APLUS
• consignes de sécurité (multilingue)
• kit de raccordement du modèle de base : bornes à fiche et étrier de fixation

- en option : kit de raccordement extension E/S : bornes à fiche

1.3 Autre documentation

Vous trouverez d'autres documents relatifs à l'appareil de mesure APLUS sur notre site http://www.camillebauer.com :

• consignes de sécurité APLUS
- fiche technique APLUS
- bases Modbus : description générale du protocole de communication
- interface Modbus APLUS : description du registre de communication Modbus/RTU via RS-485
- interface Modbus/TCP APLUS : description du registre de communication Modbus/RTU via Ethernet

2. Consignes de sécurité

Les appareils ne doivent être éliminés que de façon appropriée !

L'installation et la mise en service doivent impérativement être réalisées par du personnel dûment formé.

Avant la mise en service, vérifiez les points suivants :

• les valeurs maximales de toutes les connexions ne doivent pas être dépassées, voir le chapitre Données techniques.
• les câbles de raccordement ne doivent pas être endommagés et doivent être sans tension au moment du câblage.
• la conduction de l'énergie et l'ordre des phases doivent être corrects.

L'appareil doit être mis hors service si un fonctionnement sans danger n'est plus possible (suite à un dommage visible, par ex.). Il faut alors débrancher tous les raccordements. L'appareil doit être retourné en usine ou à un centre de service technique agréé par notre société.

L'ouverture du boîtier ou toute autre intervention dans l'appareil sont interdites. L'appareil lui-même ne possède pas d'interrupteur principal. Il faut veiller à ce qu'un interrupteur caractérisé en tant que tel dans l'installation soit disponible lors du montage et qu'il soit facilement accessible à l'utilisateur.

Toute intervention dans l'appareil entraîne l'annulation de la garantie !

2. Équipement fourni

• appareil de mesure APLUS
• consignes de sécurité
• CD du logiciel et de documentation
• kit de raccordement du modèle de base : bornes à fiche et étrier de fixation
• en option : kit de raccordement extension E/S : bornes à fiche

3. Description de l'appareil

3.1 Brève présentation

APLUS est un appareil intégral de mesure, de surveillance et d'analyse de la qualité des réseaux à courants forts. Le logiciel CB-Manager permet d'adapter l'appareil à la tâche de mesure requise de façon rapide et simple. Le système de mesure universel de l'APLUS peut être utilisé directement sur tous les réseaux, sans modifications de matériel, du réseau monophasé au système déséquilibré, 4 fils. Il atteint toujours les mêmes performances, toutes tâches de mesure et influences extérieures confondues.

Des composants supplémentaires proposés en option peuvent étendre les possibilités de l'APLUS. Le choix s'étend des extensions E/S aux interfaces de communication ou enregistreurs de données. La plaque signalétique apposée sur l'appareil informe sur le modèle actuellement en présence.

Les dimensions et les connexions de la version avec adaptateur pour rail DIN sont les mêmes que celui avec écran d'affichage et les mêmes options sont compatibles.

3.2 Modes de fonctionnement possibles

L'APLUS est capable de couvrir un vaste spectre de plages d'entrée sans avoir à modifier le matériel. Le signal d'entrée est adapté à l'aide d'étages d'amplification variables des entrées de courant et de tension. Selon le domaine d'application, il sera utile de fixer ces étages par programmation ou de laisser varier l'amplification dans le but d'obtenir une précision maximale de la mesure. La différenciation entre amplification des signaux d'entrée demeurant constante et adaptation variable à la valeur instantanée est réglée par la définition de la configuration d'entrée à l'aide du paramètre "Mise à l'échelle automatique". L'inconvénient de la mise à l'échelle automatique réside dans le fait qu'en cas de commutation de l'étage d'amplification, il faut compter sur une durée d'au moins 1 période de la fréquence réseau pour que les signaux se stabilisent. Les résultats des mesures sont gelés pendant cette brève période.

Une mesure absolument ininterrompue de toutes les grandeurs présuppose que la mise à l'échelle automatique soit désactivée à la fois pour les entrées de tension et les entrées de courant.

Mode compteur

L'incertitude de mesure des compteurs d'énergie active est défini par la classe 0,5S pour APLUS. Des courants très faibles doivent pouvoir encore être mesurés avec une grande précision pour satisfaire les exigences élevées de la norme sur les compteurs EN 62053-22 servant de base. Il faut dans ce but activer la mise à l'échelle automatique pour les entrées de courant. Dans les applications de compteurs, la tension de réseau est supposée pratiquement constante, valeur nominale ±10 % selon la norme ; une mise à l'échelle automatique des tensions s'avère donc inutile. L'exemple ci-après présente une configuration correspondante, qui est aussi la configuration de l'appareil à la livraison.

Surveillance dynamique des valeurs limites

Un important critère du contrôle de la qualité de l'alimentation en tension est la possibilité de détecter les coupures de brève durée de la tension de réseau. La mise à l'échelle automatique des entrées de tension doit alors être désactivée pour que la mesure puisse suivre le tracé de la tension. Il faut noter qu'une valeur accrue de tension ne peut être détectée que jusqu'au niveau du dépassement programmé (dans notre exemple, 20 % de la tension nominale), étant donné que la commutation de la plage de mesure est bloquée dans les deux sens.

Ceci s'applique à toutes les grandeurs du réseau, dont le tracé doit être surveillé de manière dynamique. L'amplification de la tension et celle du courant exercent une influence dans le cas de grandeurs de puissance. Cependant, les grandeurs de base de même que les proportions de leur variation sont différentes d'une application à une autre.

3.3 Surveillance et déclenchement d'alarme

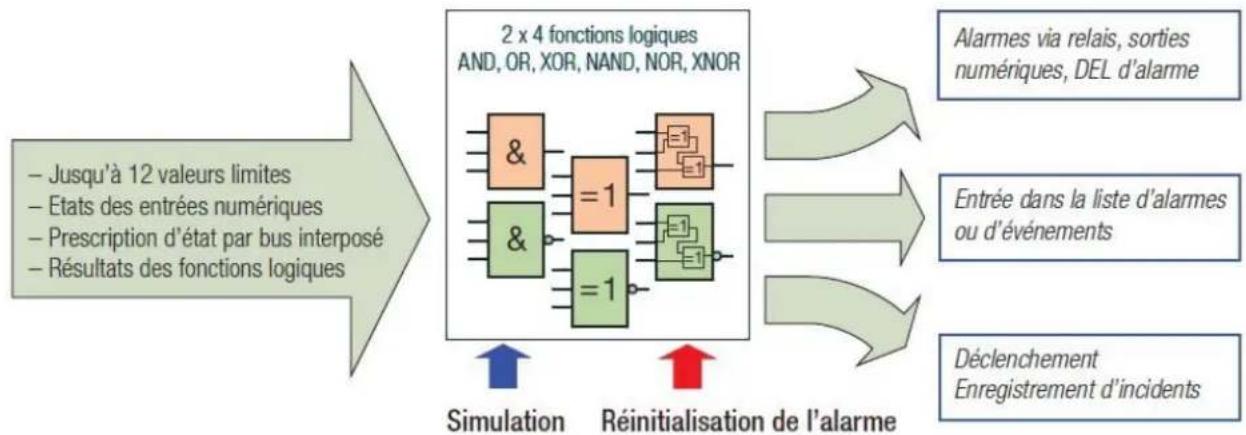

Le module logique intégré à APLUS est un instrument très puissant qui peut surveiller sans délai des situations critiques au niveau de l'équipement. L'implémentation de cette intelligence locale permet de réaliser une surveillance sûre, indépendamment de la disponibilité du système prioritaire.

3.3.1 Conception des alarmes

Le traitement des alarmes est déterminé lors de la configuration de l'appareil. Dans le module logique est défini si les DEL d'affichage d'état de l'alarme doivent être utilisées et comment ou quand l'action éventuellement entraînée (commutation d'un relais par ex.) peut être annulée. Ces paramètres de configuration sont sur fond jaune dans le graphique ci-dessous.

▶ Acquittement: Cette action n'influence que l'état des DEL

Si l'état d'une alarme est visualisé par une DEL, son activation doit être acquittée via l'affichage (voir: Acquittement des alarmes via l'affichage), que l'alarme soit encore active (clignotement rapide) ou déjà désactivée (clignotement lent). L'acquittement d'une alarme ne fait que mettre fin au clignotement de la DEL, l'opération consécutive (action) ne sera annulée que si l'affichage est configuré en tant que source de réinitialisation de l'alarme (reset).

Un acquittement n'est pas nécessaire si "Acquittement des alarmes DEL nécessaire" n'est pas sélectionné en module logique.

Réinitialisation d'alarme: Cette action influence les états des opérations consécutives et des DEL

Un état d'alarme peut entraîner une action consécutive (comme la commutation d'un relais par ex.). Cette action consécutive est normalement annulée dès que la condition d'alarme n'existe plus. Le traitement d'alarme peut toutefois être configuré tel que l'action consécutive entraînée ne soit annulée que par une réinitialisation d'alarme. L'alarme reste ainsi dans tous les cas en mémoire jusqu'à sa réinitialisation, même si la situation même de l'alarme n'existe plus. L'affichage, une entrée numérique, un autre état logique du module logique ou une instruction via l'interface de bus peuvent être réglés comme source pour la réinitialisation d'une alarme.

Remarque : la réinitialisation d'une alarme (reset) entraîne simultanément l'acquittement de l'état de l'alarme affiché par les DEL.

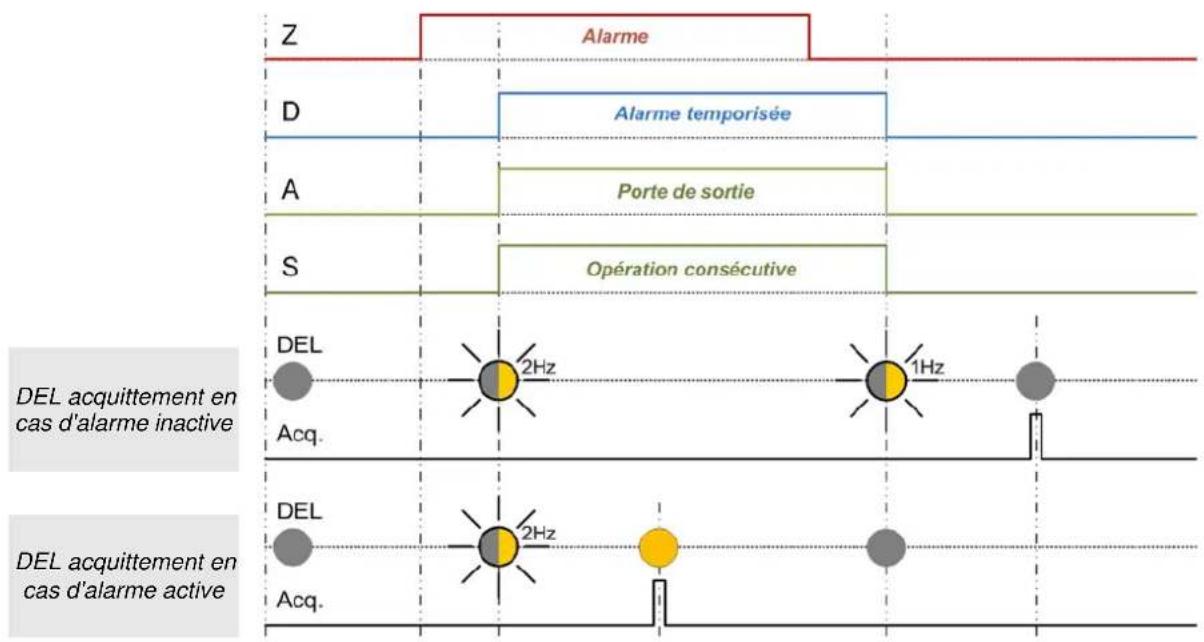

Les pages qui suivent présentent des exemples de tracés de signaux.

Z: sortie logique déterminée à partir de toutes les entrées logiques participantes
D: correspond au signal Z retardé de la temporisation d'activation ou de désactivation

A: signal de sortie de la fonction logique

S: état de l'opération consécutive (relais par ex.), correspond en règle générale à A, mais peut être inversé (opération consécutive : relais ARRÊT)

1) Réinitialisation d'alarme inactive, temporisation à l'activation et désactivation de 3 s. opération consécutive non inversée

2) Réinitialisation d'alarme active, temporisation d'activation et de désactivation de 0 s, opération consécutive inversée

3.3.2 Composants logiques

Les portes de sorties logiques sont déterminées par une liaison logique à deux niveaux des états appliqués aux entrées. Les portes logiques AND, OR, XOR et leur inversion NAND, NOR et XNOR sont disponibles en tant que composants pouvant être utilisés.

La fonction principale des portes logiques est donnée dans le tableau suivant, fourni pour les portes à deux entrées.

Fonction Symbole		Anciens symboles		Table de vérité			Description
		ANSI 91-1984	DIN 40700(ancienne)
AND				A	B	Y	La fonction est vraie si toutes les conditions d'entrée sont remplies
				0	0	0
				0	1	0
				1	0	0
				1	1	1
NAND				A	B	Y	La fonction n'est vraie que si au moins l'une des conditions d'entrée n'est pas remplie
				0	0	1
				0	1	1
				1	0	1
				1	1	0
OR				A	B	Y	La fonction n'est vraie que si au moins l'une des conditions d'entrée est remplie
				0	0	0
				0	1	1
				1	0	1
				1	1	1
NOR				A	B	Y	La fonction est vraie si aucune des conditions d'entrée n'est remplie
				0	0	1
				0	1	0
				1	0	0
				1	1	0
XOR				A	B	Y	La fonction est vraie si exactement une des conditions d'entrée est remplie
				0	0	0
				0	1	1
				1	0	1
				1	1	0
XNOR				A	B	Y	La fonction est vraie si toutes les conditions d'entrée sont remplies ou que toutes les conditions ne sont pas remplies
				0	0	1
				0	1	0
				1	0	0
				1	1	1

Les composants de la logique du premier niveau peuvent être combinés jusqu'à trois, les éléments du deuxième niveau jusqu'à quatre conditions d'entrée. Si des entrées individuelles ne sont pas utilisées, leur état est automatiquement défini à une condition qui n'a aucune influence sur le résultat logique.

3.3.3 Valeurs limites

Les états des valeurs limites sont les grandeurs d'entrée principales du module logique. Selon l'application, les valeurs limites servent à surveiller le dépassement par le haut d'une valeur (limite supérieure) ou par le bas (limite inférieure). Les valeurs limites sont définies par deux paramètres, les limites des états EN et HORS. L'hystérésis correspond à la différence entre les limites des états EN et HORS.

Limite supérieure: la limite de l'état EN (L.∅n) est supérieure à la limite de l'état HORS (L.OFF)

L'état 1 (vrai) est activé si la limite de l'état EN est dépassée. Il est conservé jusqu'au retour de la valeur sous la limite de l'état HORS.
▶ L'état 0 (faux) est activé si la limite de l'état EN n'est pas atteint ou si l'état EN dépassé puis la valeur retombe sous la limite de l'état HORS.

Limite inférieure: la limite de l'état EN (L.∅n) est inférieure à la limite de l'état HORS (L.∅FF)

L'état 1 (vrai) apparait si la valeur chute sous la limite de l'état EN. Il est conservé jusqu'au retour de la valeur sous la limite de l'état HORS.
L'état 0 (faux) apparait si la valeur est supérieure à la limite de l'état EN ou si après dépassement de la valeur limite, la valeur revient sous la limite de l'état HORS.

Si la programmation d'une valeur limite règle de manière identique la limite de l'état EN et celle de l'état HORS, la limite sera traitée comme une limite supérieure dont l'hystérésis est égale à 0.

Les valeurs limites sont utilisées comme seuil de réponse des compteurs d'heures de service. Le compteur d'heures de service décompte tant que la condition de la limite est remplie (logique 1). Il est ainsi possible de déterminer non seulement les temps de service mais aussi, par ex., le temps de surcharge (contrainte supplémentaire).

3.3.4 Ordre d'évaluation

L'évaluation du module logique est réalisée du haut vers le bas et de gauche à droite :

1. Y1, Y2, Y3, Y4
2. Z1, Z2, Z3, Z4
3. D1, D2, D3, D4
4. A1, A2, A3, A4

L'évaluation est réalisée à chaque période de la fréquence du réseau, p. ex. chaque 20 ms à 50 Hz. Mais la durée entre deux évaluations ne sera jamais supérieure à 25 ms.
▶ Si les états logiques Y1...Y4, Z1...Z4, D1...D4 et A1...A4 sont utilisés comme entrée, leurs états modifiés seront inclus dans l'évaluation de l'intervalle suivant.
▶ Exception: lors du premier niveau d'évaluation, l'état de la fonction logique précédente peut être utilisée comme entrée sans retard, p. ex. l'état Y1 pour les fonctions logiques avec la sortie Y2, Y3 ou Y4.

3.4 Image Modbus configurable

L'accès aux données mesurées d'un appareil Modbus est souvent fastidieux, si les mesures concernées sont enregistrées dans différentes zones de registres non continues. De cette façon, de multiples télégrammes doivent être envoyés à l'appareil afin de lire toutes les données. Cela nécessite du temps et souvent les mesures ne proviennent pas du même cycle de mesure.

Le libre assemblage des données à lire est une grande aide. L'APLUS supporte, en parallèle de la méthode classique d'image Modbus avec des milliers de registres, la possibilité d'assembler deux images différentes pouvant être lues par un seul télégramme.

Ces assemblages libres sont rafraîchis à chaque cycle de mesure. Ils présentent donc toujours les valeurs les plus actuelles.

Image de valeurs flottantes configurable

Il est possible de se faire succéder jusqu'à 60 valeurs instantanées, moyennes, d'asymétrie ou THD/TDD dans un ordre quelconque sur les adresses de registre 41840-41958. Il s'agit toujours dans ce cas de valeurs flottantes, donc des chiffres à virgule flottante, qui occupe chacune 2 registres. Les valeurs de compteurs ne sont pas possibles en raison de leur format différent.

Image de valeurs entières configurable

Certaines commandes plus anciennes ne peuvent pas traiter de valeurs flottantes. Afin de pouvoir néanmoins travailler avec les données, il est possible de dériver à partir des valeurs de mesure disponibles jusqu'à 20 valeurs entières à 16 bits. Ces valeurs de mesure sont représentées sous forme de valeurs entières dans l'image Modbus (registres 41800 à 41819) avec plage de valeurs sélectionnable.

Exemple : transformateur de courant 100/5 A, valeur de mesure du courant phase 1, dépassement 20 %

▶ La valeur de référence est 120 A (courant mesurable maximum)
▶ La valeur entière doit être 12 000 pour une valeur de mesure de 120 A.

Un facteur d'échelle de 100,0 est automatiquement déterminé après la saisie de la valeur de registre 12 000. La valeur de mesure I1 est ainsi multipliée par 100,0 avant d'être convertie en valeur entière et mémorisée dans l'image Modbus.

L'image de valeurs entières peut également représenter des valeurs instantanées, moyennes, d'asymétrie ou THD/TDD.

L'image Modbus est utilisée pour l'assemblage du télégramme cyclique dans le cas d'appareils à interface Profibus. La même image peut être utilisée via Modbus. Une utilisation indépendante n'est toutefois pas possible.

La communication Modbus de l'A PLUS est décrite dans un document séparé. En fonction du matériel de communication choisi, il faut utiliser soit le manuel du protocole Modbus/RTU soit celui du protocole Modbus/TCP. Vous trouverez ces documents sur notre site http://www.camillebauer.com.

▶ W157 687 : interface Modbus/RTU APLUS (interface de communication RS485)
▶ W162 628 : interface Modbus/TCP APLUS (interface de communication Ethernet)

4. Montage mécanique

▶ La version standard de l'APLUS est destinée au montage dans un panneau de commande.
▶ La version sans affichage avec adaptateur pour rail DIN peut s'encliqueter sur un rail DIN conforme à EN50022.

Il faut veiller à ne pas dépasser les limites de la température de service dans le choix du lieu de montage.

-10 ... 55°C

4.1 Panneau de commande

Croquis d'encombrements A PLUS: Voir Chapitre 10

4.2 Intégration de l'appareil

L'APLUS convient aux panneaux de commande d'une épaisseur de 10 mm maximum.

a) Introduire l'appareil par l'avant par l'ouverture pratiquée dans le panneau de commande
b) Introduire l'étrier de fixation par le côté dans les ouvertures prévues à cet effet et le reculer de 2 mm environ
c) Serrer les vis de fixation jusqu'à ce que l'appareil soit bien joint à la face avant.

4.3 Dépose de l'appareil

Ne procéder à la dépose de l'appareil que si tous les conducteurs raccordés sont hors tension. Retirer tout d'abord toutes les pinces et débrancher les conducteurs des entrées de courant et de tension. Veiller à ce que les éventuels transformateurs de courant doivent être court-circuités avant d'ouvrir les connexions de courant de l'appareil. Déposer ensuite l'appareil dans l'ordre inverse des opérations d'intégration (4.2).

5. Raccordements électriques

S'assurer impérativement que les conducteurs sont hors tension lors du raccordement !

5.1 Mises en garde générales

Il faut veiller à respecter les valeurs indiquées sur la plaque signalétique.

Il faut observer les prescriptions spécifiques au pays (p. ex. en Allemagne, les prescriptions VDE 0100 "Bedingungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V") lors de l'installation et du choix du matériel des lignes électriques.

Plaque signalétique d'un appareil doté d'une interface RS485 et d'une carte d'extension E/S 1

Symbole	Signification
	Les appareils doivent être recyclés dans les règles
	Double isolation, appareil de la classe de protection 2
	Sigle de conformité CE. L'appareil est conforme aux conditions des directives EU applicables.
	Les produits portant ce marquage sont conformes aux prescriptions canadiennes (CSA) et américaines (UL).
	Attentio ! Point dangereux général. Tenir compte du mode d'emploi
	Symbole d'ordre général : entrée
	Symbole d'ordre général : sortie
CAT III	Catégorie de mesure CAT III pour entrées de courant / tension et l'alimentation auxiliaire
CAT II	Catégorie de mesure CAT II pour sorties des relais

5.2 Occupation des bornes des E/S

E/S	Bornier	No.	APLUS	Extension 1	Extension 2
1 X2 1,	2, 3 relais
2	X3	1, 2	entrée numérique
3	X3	3, 4	sortie numérique
4	X5	1, 2, 3		relais	relais
5	X6	1, 2, 3		relais	relais
6	X7	1, 2		E/S numérique	E/S numérique
7	X7	3, 4		E/S numérique	E/S numérique
8 X7 5,	6			sortie analogique ± 20 mA	E/S numérique
9 X7 7,	8			sortie analogique ± 20 mA	E/S numérique
10	X7	9, 10		sortie analogique ± 20 mA	E/S numérique
11	X7	11, 12		sortie analogique ± 20 mA	E/S numérique

N° E/S - numérotation des E/S appliquée dans le logiciel CB-Manager

5.3 Sections de conducteur et torques

Entrées L1, L2, L3, N, I1 k-I, I2 k-I, I3 k-I

Âme massive

1 × 0,5 4,0 ~mm^2 ou 2 × 0,5 2,5 ~mm^2

Âme souple avec embout

1 × 0,5 2,5 ~mm^2 ou 2 × 0,5 1,5 ~mm^2

Torque

0,5...0,6Nm ou 4,42...5,31 lbf en

Énergie auxiliaire X1, relais X2, X5, X6

Âme massive

1 × 0,5 2,5 ~mm^2 ou 2 × 0,5 1,0 ~mm^2

Âme souple avec embout

1 × 0,5 2,5 ~mm^2 ou 2 × 0,5 1,5 ~mm^2

Torque

0,5...0,6Nm ou 4,42...5,31 lbf en

E/S X3, X7 et borne RS485 X4

Âme massive

1 x 0,5 ... 1,5 mm ^2 ou 2 x 0,25 ... 0,75 mm ^2

Âme souple avec embout

1 x 0,5 ... 1,0 mm ^2 ou 2 x 0,25 ... 0,5 mm ^2

Torque

0,2...0,25Nm ou 1,77...2,21 lbf en

5.4 Entrées

Toutes les entrées de mesure de tension doivent être protégées par des disjoncteurs ou des fusibles de 10 A ou moins. Ceci ne s'applique pas au conducteur neutre. Il faut disposer d'une méthode permettant de mettre l'appareil hors tension comme un disjoncteur caractérisé clairement en tant que tel ou d'un sectionneur avec fusible.

Si des convertisseurs de tension sont utilisés, leurs connexions secondaires ne devront jamais être court-circuitées.

Les entrées de mesure de courant ne doivent pas être protégées électriquement !

Si des transformateurs de courant sont utilisés, leurs connexions secondaires doivent être court-circuitées lors du montage et avant de retirer l'appareil. Les circuits électriques secondaires ne doivent jamais s'ouvrir sous charge.

Le câblage des entrées dépend du type de raccordement programmé (système de réseau). La protection électrique externe à l'appareil requise pour les entrées de tension n'est pas représentée sur les schémas de raccordement qui suivent.

Courant alternatif monophasé

11

Prise directe

Avec transformateur de courant

Avec transformateur de courant et de tension

Réseau triphasé, équilibré, trois fils, mesure du courant L1

31.6

Prise directe

Avec transformateur de courant

Avec transformateur de courant et de tension

Pour la mesure via L2 ou L3, procéder au raccordement de la tension en tenant compte du tableau ci-après :

Courant	Bornes		L1	L2	L3
L2	I1-k	I1-I	L2	L3	L1
L3	I1-k	I1-I	L3	L1	L2

Du fait de la rotation des connexions de tension, l'attribution des valeurs de mesure U12, U23 et U31 est intervertie

Réseau triphasé, équilibré, quatre fils, mesure du courant L1

4L.b

Prise directe

Avec transformateur de courant

Avec transformateur de courant et de tension

Pour la mesure via L2 ou L3, procéder au raccordement de la tension en tenant compte du tableau ci-après :

Réseau triphasé, non équilibré, trois fils

3L.UB

Prise directe

Avec transformateurs de courant

Avec transformateurs de courant et 3 convertisseurs de tension tripolaires isolés

Réseau triphasé, non équilibré, trois fils, circuit Aron

3L.UR

Prise directe

Avec transformateurs de courant

Avec transformateurs de courant et 3 convertisseurs de tension tripolaires isolés


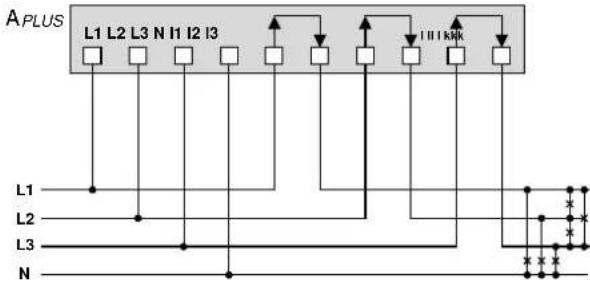

Réseau triphasé, non équilibré, quatre fils

4L.06

Prise directe

Avec transformateurs de courant

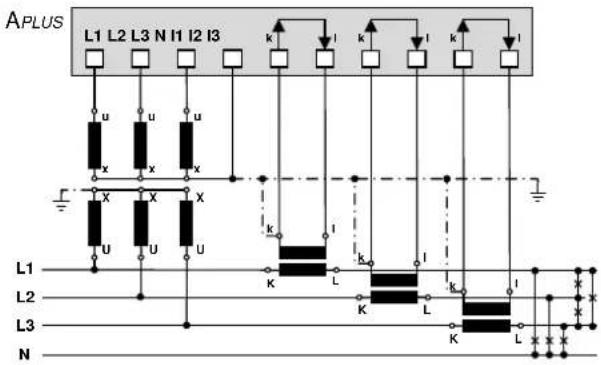

Avec transformateurs de courant et 3 convertisseurs de tension tripolaires isolés

Réseau triphasé, non équilibré, quatre fils, Open-Y

4L.0Y

Prise directe

Avec transformateurs de courant

Avec transformateurs de courant et 2 convertisseurs de tension tripolaires isolés

Split-phase ("réseau à deux phases"), non équilibré

SP.PH

Prise directe

Avec transformateurs de courant

5.5 Entrées de courant Rogowski

Les bobines Rogowski sont raccordées en fonction du type de raccordement programmé, comme le décrit le chapitre 5.4. Cependant, une bobine Rogowski est placée autour de chaque conducteur de courant au lieu de transformateurs de courant. L'illustration ci-après le montre en prenant exemple de la mesure d'un réseau basse tension à quatre fils.

Pour raccorder les bobines, il faut respecter les consignes de sécurité indiquées dans le mode d'emploi de la bobine Rogowski. La conduction du courant indiquée sur la bobine doit concorder avec la conduction effective du courant et être la même pour toutes les phases.

Pour supprimer des interférences couplées, le blindage (vert) du câble de raccordement doit toujours être raccordé à la borne I des entrées de courant (I1-I, I2-I ou I3-I).

5.6 Énergie auxiliaire

Il faut prévoir un dispositif de commutation caractérisé et facilement accessible doté d'un limiteur de courant pour la coupure de l'énergie auxiliaire à proximité de l'appareil. La protection électrique doit être de 10 A ou moins et être adaptée à la tension et au courant de défaut disponible.

5.7 Relais

L'état des contacts du relais est retombé lorsque l'appareil est hors tension. Présence éventuelle des tensions dangereuses !

Le relais X2 fait partie intégrante de l'appareil de base et est toujours disponible. Les relais X5 et X6 ne sont disponibles que sur les modèles avec carte d'extension E/S.

Les bornes à fiche sont différenciées par des couleurs afin d'exclure toute méprise lors des connexions. Le brochage est le même pour tous les relais :

5.8 Entrées et sorties numériques

Une alimentation externe 12 / 24 V CC est nécessaire pour les entrées ou sorties numériques.

La tension d'alimentation ne doit pas excéder 30 V CC.

La borne à fiche X7 est uniquement disponible sur les modèles avec carte d'extension E/S.

Le nombre d'entrées/sorties numériques varie selon le module de carte intégrée en option, voir Plaque signalétique. Le sens de circulation des E/S numériques sur X7 peut être choisi individuellement avec le logiciel pour PC.

Le brochage dépend de la programmation des E/S en tant qu'entrée ou sortie numérique.

Exemple

Appareil avec carte d'extension 2 (2 relais + 6 E/S numériques)

Les E/S numériques sur la borne à fiche X7 sont programmables individuellement en tant qu'entrée ou sortie ▶.

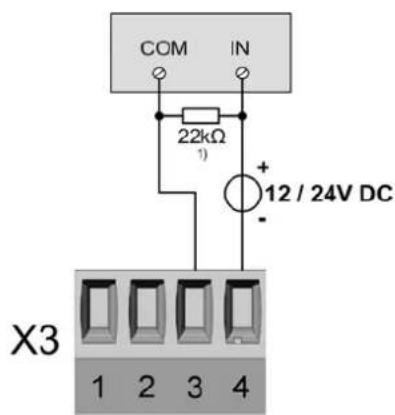

Sur la borne à fiche X3, une entrée numérique et une sortie numérique sont définies fixement. Leur sens de circulation de données ne peut pas être modifié.

Utilisation en tant qu'entrée numérique

▶ commutation de tarif de compteur
▶ retour des consommateurs pour compteurs d'heures de service
▶ signal de déclenchement ou d'autorisation du module logique
▶ entrée de comptage d'impulsions de compteur pour formes d'énergie au choix
▶ synchronisation de l'horloge
▶ synchronisation de la période de facturation selon l'intervalle des fournisseurs d'énergie

Données techniques

Courant d'entrée < 7,0 mA

Fréquence de comptage (S0) ± 16 Hz

Zéro logique - 3 à + 5 V

Un logique 8 à 30 V

Utilisation en tant que sortie numérique

▶ sortie d'alarme du module logique
▶ signalisation d'état
▶ émission d'impulsion aux compteurs externes (selon EN62053-31)
▶ sortie d'état à commande à distance via l'interface de bus interposée

Commande d'un relais

Données techniques

Courant nominal 50 mA (60 mA max.) Fréquence de manœuvre (S0) ± 20 Hz Courant de fuite 0,01 mA Chute de tension < 3 V Capacité de charge 400 Ω ... 1 MΩ

Commande d'un compteur

1) Conseillé si l'impédance de l'entrée du compteur > 100 kΩ

L'amplitude de l'impulsion d'énergie est réglable à l'aide du logiciel pour PC, elle doit cependant être adaptée au compteur externe. Il est décidé toutes les secondes si des impulsions doivent être émises ou non. Il n'est donc pas possible de tirer de conclusions à partir de l'intervalle d'impulsion sur les besoins actuels en puissance.

Les compteurs électromagnétiques requièrent une amplitude d'impulsion comprise entre 50 et 100 ms.

Les compteurs électroniques peuvent en partie mesurer les impulsions en kHz. Il existe les types NPN (à flanc négatif actif) et PNP (à flanc positif actif). Un type PNP est requis pour l'APLUS. L'amplitude d'impulsion est d'au moins 30 ms (selon EN62053-31). La pause d'impulsion correspond au moins à l'amplitude d'impulsion. La vulnérabilité est d'autant plus élevée que l'impulsion émise est étroite.

5.9 Sorties analogiques

Les sorties analogiques sont uniquement disponibles sur les modèles avec carte d'extension E/S 1. Voir Plaque signalétique.

Liaison du module d'entrée analogique d'une API ou d'un système contrôle-commande

L'APLUS peut être considéré comme un générateur de valeurs de mesure isolé. Les différentes sorties sont de plus isolées électriquement. Afin de réduire les interférences, il convient d'utiliser des conducteurs blindés et torsadés par paire. Le blindage doit être relié à la terre des deux côtés. En présence de différence de potentiel entre les extrémités de ligne, le blindage ne devra être mis à la terre que sur un seul côté afin d'éviter les courants de compensation.

Toujours tenir compte des remarques correspondantes dans le mode d'emploi du système à raccorder.

5.10 Interface Modbus RS485 X4 et / ou X8

Selon l'exécution de l'appareil, jusqu'à deux interfaces Modbus sont disponibles sur les bornes à fiche X4 et/ou X8. Elles sont isolées électriquement. Les bornes de raccordement se distinguent par leur couleur : X4 (grise), X8 (noire).

1) Mise à la terre en un seul point. Éventuellement déjà présent dans le maître (PC).
Rt : résistances terminales :120 Ω chaque pour les lignes de grande longueur (> 10 m env.)
Rs : résistances d'alimentation bus, 390 Ω chaque

Les conducteurs de signalisation (X4-1, X4-2 resp. X8-1, X8-2) doivent être torsadés. GND (X4-3 resp. X8-3) peut être raccordé par un fil ou le blindage du conducteur. Il convient d'utiliser des conducteurs blindés dans des environnements à interférences. Des résistances d'alimentation (Rs) doivent être présentes sur l'interface du maître bus (PC). Les lignes en dérivation doivent être évitées lors du raccordement des appareils. Une topologie linéaire à 100 % du réseau est idéale (daisy chain).

Chaque bus permet le raccordement d'un maximum de 32 appareils Modbus au choix. Pour le fonctionnement, il est toutefois indispensable que tous les appareils possèdent les mêmes réglages de communication (débit en bauds, format de transmission) et des adresses Modbus distinctes. Leurs réglages peuvent différer dans le cas de deux interfaces Modbus.

Le système de bus est exploité en semi-duplex et peut être étendu sans répéteur jusqu'à une longueur de 1,2 km.

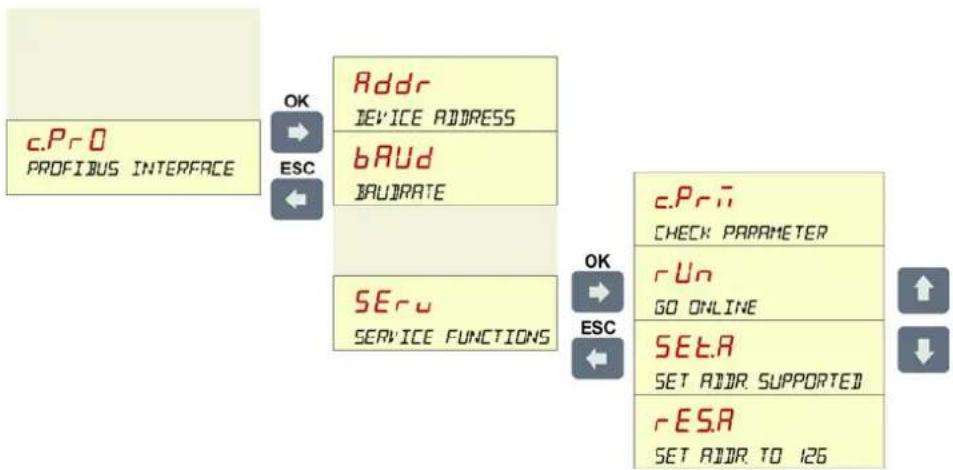

5.11 Interface Profibus DP

La prise 9 pôles DSUB sert au raccordement d'une fiche standard Profibus. Pour un équipement terminal de bus, la ligne de bus doit comporter des résistances terminales dans le connecteur de bus. Le brochage standard est le suivant :

Pin	Dénomination	Description
3 B	RxD/TxD-P
4	RTS	Request to send: CNTR-P (TTL)
5 G	ND Data ground
6 +5V VP
8 A	RxD/TxD-N

DEL BF (Bus failure, jaune)

État Description
ON État au démarrage ou erreur de communication interne
Clignoter (2 Hz)	Erreur au contrôle du paramétrage
OFF	Fonctionnement cyclique ; pas d'erreur

DEL BA (Bus alive, verte)

État Description
OFF	État au démarrage ; pas de communication Profibus
Clignoter (2 Hz)	Profibus détecté ; attendre la configuration du maître
ON Paramétrage	OK ; communication Profibus active

6. Mise en service

Contrôler avant la mise en service si les données de raccordement du convertisseur de mesure correspondent aux données de l'installation (voir la plaque signalétique).

Le convertisseur de mesure peut être ensuite mis en service en mettant l'énergie auxiliaire et les entrées de mesure en circuit.

Entrée de mesure

Tension d'entrée courant d'entrée

Fréquence de réseau

1 n° de fabrication
2 sigles d'homologation et de conformité
3 brochage des entrées de tension
4 brochage des entrées de courant
5 brochage de l'énergie auxiliaire
6 capacité de charge des sorties de relais

6.1 Installation du logiciel CB-Manager

Le paramétrage complet de l'appareil n'est possible que via l'interface de configuration à l'aide du logiciel pour PC, le CB-Manager. Il est possible de télécharger le logiciel gratuitement depuis notre site http://www.camillebauer.com.

Le fichier "Read-me-first" contient toutes les informations utiles à l'installation du logiciel CB-Manager et l'aide en cas de problèmes.

Fonctionnalités du logiciel CB-Manager

Ce logiciel est en premier lieu un outil de configuration pour différents appareils (A PLUS, CAM, VR660, A200R, V604s) et aide l'utilisateur en phase de mise en service et pendant le fonctionnement. Il permet également des requêtes et la visualisation des valeurs de mesure.

▶ Appel et modification de toutes les caractéristiques des appareils
▶ Réglage de l'horloge temps réel et du fuseau horaire, choix de la méthode de synchronisation temporelle
Archivage de fichiers de configuration et de valeurs de mesures
▶ Visualisation des valeurs de mesure actuelles
▶ Interrogation, réglage et remise à zéro des compteurs et des valeurs minimales / maximales
▶ Interrogation et réglage des valeurs minimales / maximales
▶ Démarrage, arrêt et remise à zéro de l'enregistreur optionnel
▶ Enregistrement de tracés de valeurs de mesure pendant la mise en service
▶ Contrôle du raccordement correct de l'appareil
▶ Simulation des états ou des sorties pour tester les circuits branchés en aval
▶ Réglage du système de protection pour la protection des modifications ou manipulations non autorisées

Le logiciel CB Manager propose une aide étendue qui décrit en détail l'utilisation du logiciel et les possibilités de réglage.

6.2 Paramétrage des fonctions de l'appareil

Utilisation du logiciel

La configuration de l'appareil est composée de divers onglets qui reprennent de manière systématique les différents blocs fonctionnels de l'appareil, par ex. "Entrée", "Limites", "Affichage". Il existe bien sûr certaines interdépendances qu'il s'agit de prendre en compte. Par exemple, si une limite de courant est définie et qu'ensuite le rapport de transformation du transformateur de courant en amont est modifié, la limite sera très probablement déréglée. Il faut donc suivre un certain ordre lors du paramétrage. Le plus judicieux est de réaliser la configuration onglet par onglet, ligne par ligne :

▶ Appareil (définir le modèle d'appareil à moins que l'appareil ne la lise directement))

Si une carte d'extension E/S est utilisée : fixer le sens de circulation des données des E/S numériques en fonction de l'application de l'appareil, en cliquant simplement sur l'enregistrement correspondant et en réglant le sens de circulation dans l'onglet E/S (I/O). Ceci garantit que ces E/S pourront être utilisées comme souhaité. Par exemple, si un réglage de base "Entrée numérique" n'est pas adapté, le canal concerné ne pourra pas être utilisé comme sortie dans le module logique.

▶ Entrée, en particulier le type de raccordement et les rapports de transformation du convertisseur
▶ Valeurs moyennes >> Valeurs limites >> Module logique >> E/S 1-3
▶ Si disponible : E/S 4,5 >> E/S 6,7 >> E/S 8,9 >> E/S 10,11
▶ Heures de service
▶ Si disponible : Enregistreur >> Interface (Ethernet, Profibus DP) >> Affichage
▶ Modbus Image (si vous désirez générer votre propre image Modbus)
▶ Fuseau horaire (pour le traitement automatique de la commutation sur heure d'été)

ONLINE / OFFLINE

Le paramétrage peut être effectué ONLINE (avec liaison à l'appareil) ou OFFLINE (sans liaison avec l'appareil), Dans le cas d'une configuration ONLINE, la configuration de l'appareil raccordé est d'abord lu, donc sa version matérielle également. Il est ensuite possible de charger une configuration modifiée dans l'appareil et de l'archiver sur le disque dur de l'ordinateur.

Le paramétrage OFFLINE peut servir à préparer des paramétrages d'appareil, à les enregistrer ensuite sur le disque dur de l'ordinateur pour les charger ultérieurement dans les appareils sur le terrain. Pour que cela fonctionne, le modèle d'appareil sélectionné pendant le paramétrage doit concorder avec celui sur le terrain.

6.3 Vérification de l'installation

Test de contrôle du circuit correct des entrées

▶ Une tension (au moins 20 % U_nom ) et un courant (au moins 2 % I_nom ) doivent être appliqués Le bon raccordement des entrées de courant et de tension peut être vérifié à l'aide du contrôle de raccordement intégré à la visualisation des valeurs instantanées. L'ordre des phases est testé, ainsi que les connexions ouvertes et l'inversion des raccordements de courant (modification de la conduction du courant).

L'écran ci-après avec connexions ouvertes (désignation en rouge I1, I2, I3) se produit lorsque la commande des entrées de courant est inférieure à 2 % de la valeur nominale.

Simulation d'E/S

Pour vérifier si les circuits en aval réagissent correctement aux données de mesure de l'A PLUS, il est possible de simuler toutes les sorties analogiques, numériques et les sorties de relais en prescrivant une valeur de sortie au choix ou un état discret à l'aide du logiciel CB-Manager.

Il est aussi possible de prescrire la fonction du module logique qui permet bon nombre de liens d'états logiques. Ainsi, une alarme peut être simulée en conséquence d'un franchissement de valeur limite.

6.4 Installation des appareils Ethernet

6.4.1 Raccordement

Avant de raccorder des appareils à un réseau Ethernet existant, il faut s'assurer que ces derniers n'altèrent pas le fonctionnement normal du réseau. Il faut suivre la règle suivante :

Aucun des appareils à raccorder ne doit posséder la même adresse IP qu'un appareil déjà installé

Le réglage d'usine de l'adresse IP de l'APLUS est: 192.168.1.101

La prise standard RJ45 sert au raccordement direct d'un câble Ethernet. Il faut utiliser un câble croisé en cas de raccordement direct à un PC.

L'installation des appareils dans le réseau s'effectue à l'aide du logiciel CB-Manager (voir 6.4.2) ou directement par la programmation locale à l'écran. Dès que tous les appareils ont reçu une adresse réseau unique, ils peuvent activer des clients à l'aide d'un maître Modbus.

• Interface : prise RJ45, Ethernet 100BaseTX
• Mode : 10/100 Mbit/s, en duplex intégral/semi-duplex, autonégociation
• Protocoles : Modbus/TCP, NTP

DEL 1 (verte)	• Allumée dès que la liaison au réseau est établie• Clignote lorsque des données sont transférées via la connexion Ethernet
DEL 2 (orange)	• Clignote à 4 Hz pendant la phase de démarrage• Allumée pendant la communication Modbus/TCP avec l'appareil

À chaque connexion est assignée une adresse MAC unique afin de permettre une identification claire d'un appareil Ethernet au sein d'un réseau. Cette adresse est indiquée sur la plaque signalétique, par exemple :

00-12-34-AE-00-01.

Contrairement à l'adresse IP que l'utilisateur peut modifier à tout moment, l'adresse MAC est statique.

6.4.2 Installation du réseau à l'aide du logiciel CB-Manager

Une adresse unique de réseau doit être assignée aux appareils en vue de la communication ultérieure Modbus/TCP. Ceci peut s'effectuer de manière très pratique en faisant rechercher dans un premier temps les appareils à l'aide du logiciel CB-Manager, qui possèdent une adresse MAC 00-12-34-AE-xx-xx, qui les identifie comme des appareils APLUS de Camille Bauer. Comme ceci est réalisé par un télégramme UDP Broadcast, il est possible que les appareils possèdent encore au début tous la même adresse, comme "192.168.1.101" correspondant au réglage d'usine.

Après que des réglages réseau avec une adresse IP unique ont été assignés à chaque appareil, ces derniers peuvent être adressés directement via le protocole Modbus/TCP et appelés.

Sélectionner "réglage" sous options | interface. Le type d'interface doit être "TCP-IP".

Appareils en réseau local

Par réglage du "CAM, APLUS". Tous les appareils raccordés sur le réseau local sont recherchés par l'envoi d'un télégramme UDP, qui identifie les appareils par leurs adresses MAC, uniques, indiqués sur l'appareil (voir chap. 6.4.1).

Une adresse réseau unique doit ensuite être assignée à chacun des appareils. Pour ce faire, sélectionner un appareil dans la liste et cliquer sur "modifier".

Les paramètres suivants doivent être définis avec l'administrateur réseau :

• Adresse IP : Elle doit être unique, elle ne peut donc être définie qu'une seule fois sur le réseau.
• Masque de sous-réseau : définit la quantité d'appareils pouvant communiquer sur le réseau. Ce masque est commun à tous les appareils.
• Passerelle par défaut : gère les adresses lors de communication entre différents réseaux et doit contenir une adresse valide de son réseau.
• Hostname : propre à chaque appareil. Permet d'identifier l'appareil dans la liste.

Exemple

IP MAC

Appareils en dehors du réseau local

Les appareils qui font partie d'un réseau différent de celui du PC (par ex. dans Internet) ne peuvent pas être trouvés et doivent être ajoutés manuellement à la liste en utilisant + . Seule l'adresse IP est vraiment nécessaire afin de communiquer avec l'appareil, les autres paramètres sont de caractère informatif.

Le réglage des paramètres réseau doit être réalisé avant l'installation de l'appareil. En alternative, cela peut être réalisé dans le réseau cible par une interface locale ou par Ethernet.

6.4.3 Installation du réseau à l'aide de la programmation locale

Les réglages de réseau de l'adresse IP, du masque de sous-réseau et de la passerelle peuvent être également entrés directement par programmation locale de l'APLUS sur le terrain.

Cette possibilité de réglage est décrite au chapitre 7.8.

6.4.4 Synchronisation horaire via le protocole NTP

NTP (Network Time Protocole) est le protocole standard pour la synchronisation horaire des appareils via Ethernet. Des serveurs horaires correspondants sont mis en œuvre dans les réseaux d'ordinateurs ou sont aussi disponibles librement dans Internet. NTP permet d'exploiter tous les appareils selon une même base horaire.

Il est possible de définir deux serveurs NTP différents. Si le premier serveur n'est pas disponible, le système essaie de synchroniser l'heure avec le deuxième serveur. Le réglage de l'horloge s'effectue au sein d'un intervalle sélectionné (de 15 min à 24 h). Si la synchronisation horaire n'est pas souhaitée, il faut attribuer aux deux serveurs NTP l'adresse 0.0.0.0.

Les adresses sont réglées à l'aide du logiciel CB-Manager. Les données NTP sont classées sous l'onglet "Ethernet" de la configuration des appareils.

Activation

Il faut cocher la synchronisation RTC pour que la synchronisation horaire via NTP soit activée.

6.4.5 Ports TCP pour la transmission des données

Ports TCP

La communication TCP fait appel des ports. Le numéro du port utilisé permet de reconnaître le type de communication. Par défaut, la communication Modbus/TCP s'effectue via le port TCP 502, NTP utilise le port 123. Le port pour les télégrammes Modbus/TCP peut être cependant modifié. Il est ainsi possible de mettre à disposition de chaque appareil son propre port, par ex. 503, 504, 505 etc., ce qui facilite l'analyse du trafic de télégrammes. Les ports Modbus TCP sont réglés comme le montre l'illustration ci-dessus. Il est toujours possible de communiquer via le port 502 indépendamment de ce réglage. L'appareil autorise 5 liaisons simultanées vers des clients au choix.

Pare-feul

De nos jours, pour des raisons de sécurité, chaque réseau est protégé par un pare-feu. Lors de la configuration du pare-feu, la communication souhaitée est choisie ainsi que celles qui doivent être bloquées. Le port TCP 502 pour la communication Modbus/TCP est réputé généralement comme peu fiable et très souvent bloqué. Ceci peut rendre impossible une communication interréseaux (par ex. via Internet).

6.5 Installation des appareils Profibus DP

L'interface Profibus-DP permet l'échange de données avec un système de contrôle-commande via Profibus-DP V0. Ce modèle modulaire d'appareil autorise une efficacité de protocole maximale.

Les grandeurs de mesure requises sont définies lors de la conception et assemblées sous forme d'image de processus fixe. Le système contrôle-commande n'a pas besoin de système intelligent pour évaluer les données (pas de protocole de tunnellisation).

Le paramétrage du bus rend la mise en service simple et rapide. Les paramètres peuvent être définis sur le terrain conformément au Menu de configuration, notamment :

• l'adresse de l'appareil
• la reprise du paramétrage par le maître (Check_User_Prm)
• l'établissement d'une liaison avec le maître (Go_Online)
• le réglage de l'adresse de l'appareil via le maître (Set_Slave_Addr_Supp)

L'image Modbus est utilisée pour l'assemblage du télégramme cyclique Profibus. Une même image peut être utilisée via Modbus, une utilisation indépendante n'est alors plus possible.

Paramétrage GSD

En règle générale, le paramétrage de l'esclave Profibus est réalisé dans le système de contrôle-commande. Lors du démarrage, l'A PLUS reprend ces réglages. Le paramétrage des paramètres d'entrée (type de raccordement, rapports de transformation, etc.) ainsi que l'assemblage de l'image Modbus sont alors écrasés. D'autres éléments de la configuration, comme le paramétrage des E/S ou les réglages des valeurs limites, demeurent inchangés.

Toutes les informations nécessaires au paramétrage sont contenues dans le fichier GSD de l'APLUS. Ce dernier peut être chargé depuis notre site http://www.camillebauer.com.

La reprise des paramètres de conception peut être inhibée par la désactivation de Check_User_Prm. Le paramétrage réglé en local reste alors inchangé.

Échange de données cyclique

L'utilisateur peut assembler lui-même la « station » à l'aide des grandeurs requises. Jusqu'à 60 valeurs de mesure peuvent ainsi se succéder de manière modulaire. Des valeurs instantanées du réseau et l'analyse d'asymétrie sont disponibles ainsi que les valeurs moyennes des grandeurs de puissance et des grandeurs librement configurables et les valeurs de compteurs.

Après la reprise par A PLUS du paramétrage, il est prêt pour l'échange de données cyclique avec le système de contrôle-commande.

6.6 Protection contre la modification des données d'appareil

Les données enregistrées dans l'appareil peuvent être modifiées ou annulées via l'interface de communication ou les touches sur l'appareil lui-même. En vue de limiter ces possibilités sur le terrain, il est possible d'activer le système de sécurité dans l'appareil (pas activé à la livraison) via CB-Manager. La saisie d'un login d'administrateur est demandée pour pouvoir définir ces droits d'utilisateur. Le réglage d'usine est :

Utilisateur : admin

Mot de passe : admin

Le mot de passe de l'administrateur peut être changé, une annulation n'est cependant possible que dans nos ateliers.

Il est possible d'octroyer séparément l'accès aux fonctionnalités suivantes pour un utilisateur à l'appareil et un via interface (par login spécial) : configuration de l'appareil, modification des paramètres de l'horloge temps réel, modification de valeurs limites, annulation des valeurs minimales/maximales ou remise à zéro de compteurs, acquittement d'alarmes, commutation des modes d'affichage.

7. Commande de l'appareil

7.1 Organes d'affichage et de commande

		Référence de phase de la valeur de mesure, signe devant la valeur de mesure, valeur minimale ou maximale, par ex U_1N (valeur maximale)
2		Affichage des valeurs de mesure à quatre positions À chaque changement de la valeur de mesure, l'abréviation des grandeurs à afficher apparaît en premier.Si une valeur de mesure se situe hors de la plage mesurable, la chaîne "oL" s'affiche à la place de la valeur mesurée.
3		Unité, genre de mesure, type de valeur de mesure par ex.kVAr(puissance réactive)
4		Affichage de compteur à 8 positions, affichage de la valeur de mesure à 4 positions (P,Q,S,U,I) ou affichage d'un texte d'alarme à 20 positions (par ex."COUPURE DE COURANT 1")
5		Unité des grandeurs de compteur, haut/bas tarif, par ex.MWh tarif hautunité des grandeurs Px, Qx, Sx, Ux, lx
6		Affichage d'état des alarmes, par ex. alarme 1 active
7		Affichage des textes d'état d'alarmeLecture des états de compteurs
8		Fonction dépendant de la durée d'actionnement, rapide ou >2 s. Pour la sélection de la valeur de mesure, la luminosité de l'affichage, la navigation dans les menus, les opérations de remise à zéro.

7.2 Modes de commande

L'appareil comporte en plus du mode de configuration trois autres modes dédiés à la commande. Normalement, l'appareil est en mode d'affichage de la valeur de mesure, il peut cependant être temporairement commuté sur la lecture des états de compteurs ou l'affichage des textes d'alarme.

Affichage des valeurs mesurées : c'est le mode normal d'utilisation de l'appareil. Les touches de navigation permettent de sélectionner les différents écrans de valeurs de mesure. Les écrans de valeurs de mesure varient en fonction du mode d'affichage réglé et du système de réseau surveillé.

▶ Modes d'affichage disponibles

Lecture des compteurs: en appuyant longuement sur la touche i, le mode de lecture des états de compteurs est lancé via la ligne 4. Ce mode se termine automatiquement après 30 s sans actionner de touche ou avec la touche ESC. Pendant que ce mode est actif, aucune information de valeur de mesure n'est affichée sur les lignes 1 à 3.

▶ Lecture de compteurs

Affichage des alarmes : un mode d'utilisation qui permet d'afficher des textes d'états d'alarme et d'acquitter les alarmes via la ligne 4 est lancé en appuyant brièvement sur la touche i. Si aucune alarme n'est configurée, "No LED used" (pas de DEL utilisée) s'affiche et le mode est quitté. Dans tout autre cas, il est automatiquement mis fin à ce mode après 30 s sans actionner de touche ou avec la touche ESC. Pendant que ce mode est actif, aucune information de valeur de mesure n'est affichée sur les lignes 1 à 3.

▶ Surveillance et déclenchement d'alarme

▶ Traitement des alarmes

7.3 Réglages de la luminosité de l'affichage

La luminosité des affichages peut être réglée selon treize niveaux.

Plus clair : appuyer sur la touche ↑ plus de 2 s ; la luminosité augmente par incrément

Moins clair : appuyer sur la touche ↓ plus de 2 s ; la luminosité est réduite par incrément

7.4 Modes d'affichage

L'appareil possède quatre modes d'affichage. Ils se différencient sur la manière d'afficher les données de mesure sur l'appareil et selon les données de mesure disponibles.

▶ La sélection du mode d'affichage est décrite sous Configuration.

Mode FULL

Les écrans de valeurs de mesure de toutes les données affichables sont présentés selon une représentation matricielle. La sélection s'effectue à l'aide des touches de flèche.

	Un écran vers la gauche. S'il s'agit de la première: l'écran complètement à droite s'affiche.
	L'écran complètement à gauche de la ligne suivante s'affiche. S'il s'agit de la dernière : la première ligne.
	L'écran complètement à gauche de la ligne précédente s'affiche. S'il s'agit de la première: la dernière ligne.
	Un écran vers la droite. S'il s'agit du dernier : l'écran complètement à gauche s'affiche.

Chaque quatrième ligne de tout écran de valeur de mesure est occupée par une valeur de compteur programmable (METER) qui reste inchangée même lors du changement de l'écran de valeur de mesure.

Se référer à Annexe B pour les matrices d'affichage complètes par système de réseau

U12	U12_MAX	U12_MIN	DEV_UMAX
U23	U23_MAX	U23_MIUN	DEV_UMAX_MAX
U31	U31_MAX	U31_MIN	METER
METER	METER	METER
UR1	UNB_UR2_UR1
UR2	UNB_UR2_UR1_MAX
U0
METER	METER
I1	I1_MAX	IB1	IB1_MAX	DEV_IMAX
I2	I2_MAX	IB2	IB2_MAX	DEV_IMAX_MAX
I3	I3_MAX	IB3	IB3_MAX
METER	METER	METER	METER	METER
IR1	UNB_IR2_IR1
IR2	UNB_IR2_IR1_MAX
I0
METER	METER
P
P_MAX
METER
Q
Q_MAX
METER
S
S_MAX
METER
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
METER	METER	METER	METER
F_MAX
F
F_MIN
METER
P	U_MEAN	PF	P
Q	I_MEAN	P	S
S	P	Q	F
METER	METER	METER	METER
D	QG
D_MAX	QG_MAX
METER	METER
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
METER	METER	METER
THD_U12	THD_U23	THD_U31
THD_U12_MAX	THD_U23_MAX	THD_U31_MAX
METER	METER	METER
TDD_I1	TDD_I2	TDD_I3
TDD_I1_MAX	TDD_I2_MAX	TDD_I3_MAX
METER	METER	METER

Exemple d'un réseau triphasé non équilibré (sans harmoniques ni valeurs moyennes de puissance)

Mode REDUCED

Ce mode d'affichage est une variante réduite du mode FULL. Il est possible de masquer des écrans ou des lignes entières de la matrice d'affichage, par ex. les données grisées de l'exemple ci-dessous. L'affichage peut ainsi être optimisé aux besoins sur le terrain.

La sélection des écrans de valeurs de mesure s'effectue à l'aide des touches de flèche :

	Un écran vers la gauche. S'il s'agit du premier : l'écran complètement à droite s'affiche.
	L'écran complètement à gauche de la ligne suivante s'affiche. S'il s'agit de la dernière : la première ligne.
	L'écran complètement à gauche de la ligne précédente s'affiche. S'il s'agit de la première : la dernière ligne.
	Un écran vers la droite. S'il s'agit du dernier : l'écran complètement à gauche s'affiche.

La quatrième ligne est toujours occupée par la même valeur de compteur programmable (METER) et reste inchangée en cas de modification des écrans de valeurs de mesure.

U12	U12 MAX	U12 MIN	DEV UMAX
U23	U23_MAX	U23_MIN	DEV_UMAX_MAX
U31	U31 MAX	U31 MIN	METER
METER	METER	METER
UR1	UNB_UR2_UR1
UR2	UNB_UR2_UR1_MAX
U0	METER
METER
I1	I1 MAX	IB1	IB1 MAX	DEV IMAX
I2	I2_MAX	IB2	IB2_MAX	DEV_IMAX_MAX
I3	I3_MAX	IB3	IB3_MAX	METER
METER	METER	METER	METER
IR1	UNB_IR2_IR1
IH2	UNB_IH2_IH1_MAX
I0	METER
METER
P
P MAX
METER
Q
Q_MAX
METER
S
S_MAX
METER
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
METER	METER	METER	METER
F MAX
F
F_MIN
METER
P	U_MEAN	PF	P
Q	I_MEAN	P	S
S	P	Q	F
METER	METER	METER	METER
D	QG
D_MAX	QG_MAX
METER	METER
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
METER	METER	METER
THD_U12	THD_U23	THD_U31
THD_U12_MAX	THD_U23_MAX	THD_U31_MAX
METER	METER	METER
TDD_I1	TDD_I2	TDD_I3
TDD_I1_MAX	TDD_I2_MAX	TDD_I3_MAX
METER	METER	METER

Exemple d'un réseau triphasé non équilibré (sans harmoniques ni valeurs moyennes de puissance)

Mode USER

Ce mode d'affichage permet d'assembler librement jusqu'à 20 écrans de valeurs de mesure. La quatrième ligne peut également être différente selon l'écran. Une valeur de compteur ou toute autre grandeur au choix (Ux, Ix, Px, Qx, Sx) peut être assignée. Les écrans sont placés les uns au-dessous des autres et peuvent être sélectionnés à l'aide des touches ↓ et ↑ :

↓	L'écran de la ligne suivante s'affiche. S'il s'agit de la dernière : la première ligne.
↑	L'écran de la ligne précédente s'affiche. S'il s'agit de la première : la dernière ligne.

Le mode USER permet aussi de définir l'un des 20 écrans de valeurs de mesure comme page préférentielle. Cet écran sera toujours affiché après écoulement d'une durée programmable où aucune action de l'utilisateur ne se sera produite. Cette recommutation à la page préférentielle a également lieu lorsque entre-temps, le système est passé au mode FULL ou REDUCED. Il est ainsi possible de définir par avance que l'appareil présente toujours le même aspect.

U1N

I1

PF1

ΣP1incoming

U2N

I2

PF2

ΣP2incoming

U3N

I3

PF3

ΣP3incoming

P1

P2

P3

P

Q1

Q2

Q3

Q

THD_U1

THD_U2

THD_U3

ΣQincoming

dd.mm

hh.mm

ss

ΣPincoming

Exemple avec un assemblage de 8 écrans de valeurs de mesure

Mode LOOP

En mode LOOP, tous les écrans de valeurs de mesure du mode USER sont affichés les uns après les autres selon un intervalle de temps programmable. En cas de commutation au mode LOOP, la page préférentielle éventuellement active (mode USER) sera désactivée. La page préférentielle sera réactivée lorsque le mode LOOP sera quitté.

Les modes USER et LOOP ne peuvent être activés que si au moins un écran de valeurs de mesure a été défini.

7.5 Lecture de compteurs

Les états de compteurs peuvent être lus indépendamment du mode d'affichage en cours d'affichage. Lorsqu'un état de compteur est affiché, il peut également être remis à zéro si l'autorisation requise a été octroyée lors de la configuration de l'appareil.

Lancer la lecture : appuyer sur la touche i pendant plus de 2 s ;

Arrêter la lecture : appuyer sur la touche ESC ;

▶ Énergie active consommée tarif haut est toujours affiché en premier compteur

▶ Il est possible d'appeler d'autres valeurs de la Liste des compteurs avec les touches ↑ et ↓

Après 30 s sans action sur une touche, il est automatiquement mis fin à la lecture de compteurs.

7.6 Traitement d'alarme

Le traitement des alarmes est déterminé lors de la configuration de l'appareil. Vous trouverez une description détaillée des conceptions d'alarmes possibles sous ce point :

▶ Surveillance et déclenchement d'alarme

7.6.1 Affichage de l'état d'alarme à l'écran

Les DEL d'état jaunes sont prévues pour les alarmes et l'affichage de l'état d'alarme sur le terrain. Les états affichés sont le résultat de l'évaluation des informations d'état telles qu'elles ont été définies par l'utilisateur dans le module logique. Le mode de signalisation s'appuie sur la philosophie d'exploitation des postes de commande.

DEL Signification
OFF Alarme pas active
ON Alarme active et acquittée
CLIGNOTEMENT rapide1)	Alarme active mais pas encore acquittée
CLIGNOTEMENT lent1)	Alarme passagèrement active et pas encore acquittée

1) Si "Acquittement des alarmes DEL nécessaire" n'est pas sélectionné au module logique l'état clignotement n'existe pas.

L'affichage d'état par les DEL n'est réalisé que si les fonctions logiques correspondantes ont été configurées en fonction.

7.6.2 Affichage de textes d'alarme à l'écran

Les textes d'alarme pouvant être affichés sont le résultat de l'évaluation des informations d'état telles qu'elles ont été définies par l'utilisateur dans le module logique. Le nombre d'enregistrements dans la liste de textes d'alarme dépend du nombre de fonctions logiques utilisées. Si aucune fonction n'est utilisée, un message d'erreur s'affiche lors du passage à l'affichage de textes d'alarme, ce qui met fin au mode. Si des fonctions logiques ont été définies, la liste de textes d'alarme contient un maximum de quatre enregistrements.

À chaque alarme peut être assigné un texte d'état pour l'état actif et l'état inactif. Le tableau des textes actuels d'état d'alarme contient selon l'état en cours soit le texte de l'alarme active soit celui de l'alarme inactive. Il est possible de les appeler et de les afficher à la ligne 4. Le premier texte d'alarme affiché après le lancement de l'affichage de textes d'alarme est celui ayant la priorité la plus élevée (voir le graphique opérationnel à la page suivante).

Lancer l'affichage d'alarme : appuyer brièvement sur la touche i ;

Quitter l'affichage d'alarme : appuyer brièvement sur la touche

Après 30 s sans action sur une touche, il est automatiquement mis fin à l'affichage de textes d'alarme.

7.6.3 Acquittement des alarmes via l'affichage

Un acquittement n'est pas nécessaire si "Acquittement des alarmes DEL nécessaire" n'est pas sélectionné en module logique.

Les alarmes peuvent être acquittées à l'écran par l'intermédiaire des touches. L'alarme doit alors être affichée.

ACQUITTEMENT appuyer sur la touche (pendant plus de 2 s)

DEL avant acquittement	DEL après acquittement
#C : CLIGNOTEMENT rapide #B : ON
#D : CLIGNOTEMENT lent #A : OFF

Si l'écran est configuré pour la réinitialisation des alarmes, une éventuelle opération consécutive à l'alarme sera annulée par l'acquittement de cette alarme (la commutation d'un relais par ex.).

7.7 Réinitialisation des valeurs de mesure

L'APLUS met des valeurs minimales et maximales pour différentes grandeurs de mesure à disposition ainsi que des compteurs d'énergie et d'heures de service qui peuvent être réinitialisés ou remis à zéro en cours de service..

Principe de base

RESET: appuyer sur la touche

(pendant plus de 2 s) pendant que la valeur à réinitialiser est affichée

Exemple : réinitialisation de U1N _min et U1N _max

valeur maximale absolue de U1N depuis la dernière réinitialisation
valeur actuelle de U1N
valeur minimale absolue de U1N depuis la dernière réinitialisation
état de compteur affiché

0:	situation initiale telle que décrite ci-dessus
1:	clear	240.5V se met à clignoter et à la ligne 4 s'affiche CLEAR? qui clignote
2a:	OK	Confirmer la réinitialisation de U1Nmax puis passer à 3
2b:	↓	Pas de réinitialisation de U1Nmax, passer à 3
2c:	ESC	Abandon de la réinitialisation, passer à 4
3:		210.5V se met à clignoter et à la ligne 4 s'affiche CLEAR? qui clignote
3a:	OK	Confirmer la réinitialisation de U1Nmin puis passer à 4
3b:	↓	Abandon de la réinitialisation, passer à 4
4:	Réinitialisation terminée

Exemple : réinitialisation d'un état de compteur

0:	Afficher le compteur à réinitialiser, voir
1:	←clear	À la ligne 4 s'afficheCLERR7qui clignote
1a:	OK→	Confirmer la réinitialisation de l'état du compteur, passer à 2
1b:	ESC←	Abandon de la réinitialisation, passer à 2
2: Réinitialisation terminée

La réinitialisation des valeurs de mesure peut être protégée par un système de sécurité implémentée dans l'appareil. Pour d'autres informations : Protection contre la modification des données d'appareil.

7.8 Configuration

Une configuration complète de l'APLUS n'est possible qu'à l'aide du logiciel CB-Manager via l'interface de configuration de l'appareil. Sur l'appareil lui-même, il n'est possible que de modifier les paramètres décrits ci-après. Un menu de programmation est mis à disposition dans ce but.

Lancer le menu de configuration : appuyer sur la touche → (pendant plus de 2 s) ;

Vue d'ensemble de la structure de navigation

Interface de communication c._ _

Les possibilités de réglage sont fonction du modèle de l'appareil choisi. On peut rencontrer les combinaisons suivantes :

Raccordement de bus	Menu 1	Menu 2
RS-485 (protocole Modbus/RTU)	c.485
Ethernet (protocole Modbus/TCP)	cEth
RS-485 (protocole Modbus/RTU) + Profibus DP	c.485	cPr0
RS-485 (protocole Modbus/RTU) + RS-485 (protocole Modbus/RTU)	c.485	a485
Ethernet (protocole Modbus/TCP) + RS-485 (protocole Modbus/RTU)	cEth	a485

▶ RS-485 (interface Modbus/RTU)

Deux interfaces RS-485 (X4 et/ou X8) avec protocole Modbus/RTU peuvent être intégrées au maximum à l'appareil. Les interfaces sont indépendantes. Leurs réglages peuvent différer comme elles ne sont pas utilisées au sein du même réseau Modbus.

Menu	Valeurs possibles	Description
Addr	1...247	Adresse de l'appareil ; elle doit être unique au sein du réseau Modbus.
bRud	2400,4800,9600,19.2k, 38.4k,57.6k,115.2kBd	Vitesse de transmission réglable sur l'interface Modbus.
PArI	NONE, ODD, EVEN Parité
SbI t	1Sb, 2Sb	Nombre de bits d'arrêt (Sb) par octet de données transmis.
RtI i	0.1S, 64P, 32P, 16P, 8P, 4P, 2P, 1PS=secondeP=pause	Temporisation jusqu'à ce que l'appareil réponde à une requête Modbus. Elle doit être choisie telle que le maître posant l'interrogation soit en mesure de comprendre la réponse. Durée de la pause = "temps de transmission de 3,5 caractères"

Menu	Valeurs possibles	Description
I P	par ex. 192.168.057.011	Adresse IP de l'interface Ethernet. elle doit être unique pour chaque appareil !
5Ub.n	par ex. 255.255.255.000	Masque de sous-réseau
6RtE	par ex. 192.168.057.001 Adresse de passerelle
Port	1...65535	Le port TCP pour la communication Modbus/TCP est habituellement le port 502.

▶ Profibus DP

Menu	Valeurs possibles	Description
Addr	0...125	Adresse de l'appareil ; elle doit être unique au sein du réseau Profibus DP. Par défaut :126.
bRud	9,6 kBd ... 12 MBd	Vitesse de transmission sur l'interface Profibus. La valeur actuellement réglée est affichée (auto-détection).
c.Prii	On / OFF	Check_User_Prm: les paramètres enregistrés dans la commande sont repris (ON) ou refusés (OFF). Programmation par défaut : ON.
rUn	On / OFF	Go_Online: l'appareil peut entrer en liaison avec la commande (ON) ou est séparé du système Profibus (OFF). Programmation par défaut : ON.
SEt.R	On / OFF	Set_Slave_Addr_Supp: le réglage de l'adresse de l'appareil via le maître Profibus est autorisé (ON) ou bloqué (OFF). Programmation par défaut : ON.
rES.R	On / OFF	Avec ON, l'adresse de l'appareil est remise à l'état à la livraison (126). L'appareil ne peut plus communiquer avec la commande.

Autres paramètres du menu

Menu	Valeurs possibles	Description
r0dE DISPLAY MODE	FULL, rEDU, USER, LOOPvoirModes d'affichage	Mode d'affichage de l'appareil Les modes USER et LOOP ne peuvent être activés que si au moins un écran de valeurs de mesure a été défini.
rATE UPDATE RATE / m1	100...5000	Fréquence de rafraîchissement de l'écran. Ceci correspond à l'intervalle de temps selon lequel les valeurs d'affichage sont actualisées.
LOPtLOOP TIME / s	2...10 s Intervalle de temps selon lequel les écrans sont changés lorsque le mode LOOP est actif.
PdlS PREF. USER DISPLAY	1...20	Numéro de l'écran préférentiel du mode USER, qui s'affiche automatiquement après "P.tiM" sans aucune action. Le mode LOOP doit être activé.
Pt1n PREF. RETURN T / s	10...255	Temps sans action jusqu'à ce que l'affichage USER "P.dIS" soit de nouveau affiché en mode LOOP automatiquement.
SYSt INPUT SYSTEM	voirEntrées	Type de raccordement de l'appareil. Une modification peut avoir pour effet que certaines valeurs limites ou des sorties ne fonctionnent plus correctement, étant donné que les grandeurs de mesure correspondantes ne sont plus valables. Il faudra éventuellement changer le câblage des connexions existant.
Pr1 VOLTAGE PRIMARY CURRENT PRIMARY	< 1 000 MV < 200,0 kA	Valeur nominale côté primaire du transformateur de courant ou de tension monté en amont. Pour que cette valeur soit mesurée directement, elle doit être réglée comme SEC.
SEC VOLTAGE SECONDARY CURRENT SECONDARY	50...832VLL / 28,9...480.3N 1...7,5 A	Valeur nominale côté secondaire du transformateur de courant ou de tension monté en amont.
TOP VOLTAGE MAX SEC CURRENT MAX SEC	SEC ≤ tOP ≤ (max. U) ou SEC ≤ tOP ≤ (max. I)	Valeur nominale maximale côté secondaire du transformateur des entrées de courant ou de tension qui doivent encore pouvoir être mesurées. Pour les valeurs maximales, voir SEC.
L5rC LIMXY SOURCE.		La grandeur de mesure attribuée à la limite. Ne peut pas être modifiée. XY=01...16.
LOn LIMXY ON VALUE.	Selon la grandeur de mesure.	Limite EN de la valeur limite XY ; XY=01...16.VoirValeurs limites.
LOFF LIMXY OFF VALUE	Selon la grandeur de mesure.	Limite HORS de la valeur limite XY ; XY=01...16.VoirValeurs limites.
Info DEVICE INFO TEXT	Affichage du texte programmé pour la brève description de l'appareil (TAG). Ne peut être modifié que par le biais du logiciel CB-Manager.
POU'r POWER MEAN LOGGER	On / OFF	Mise en marche (ON) ou en arrêt (OFF) de l'enregistrement par l'enregistreur des valeurs moyennes de puissance.
TERN MEAN LOGGER	On / OFF	Mise en marche (ON) ou en arrêt (OFF) de l'enregistrement par l'enregistreur de valeurs moyennes.
TAH EXTREME VAL. LOGGER	On / OFF	Mise en marche (ON) ou en arrêt (OFF) de l'enregistrement par l'enregistreur de valeurs extrêmes.
TETR METER LOGGER	On / OFF	Mise en marche (ON) ou en arrêt (OFF) de l'enregistrement par l'enregistreur de compteurs.
DI St DISTURBANCE REC.	On / OFF	Mise en marche (ON) ou en arrêt (OFF) de l'enregistrement par l'enregistreur de défauts.

Réglage de l'heure et de la date

Toutes les informations mémorisées dans l'appareil sur la date et l'heure se réfèrent à TUC ^1) (Temps Universel Coordonné). Pour une meilleure compréhension, il est possible de convertir l'information de date et d'heure affichée à l'écran à l'heure locale par la définition du décalage horaire. Ce décalage est additionné à l'heure TUC interne avant l'affichage de l'information de l'heure. Il faut noter que le décalage peut être variable en fonction de l'heure d'été en vigueur localement (voir ci-dessous).

Remarque : si l'heure est réglée via le logiciel CB-Manager, le décalage horaire entre TUC et l'heure locale résulte des réglages horaires locaux du PC et non du fuseau horaire réglé via l'écran. Il peut donc apparaître des différences.

Menu : E1 ÷E	Plage de valeurs Description
20nETIME ZONE OFFSET	-840...840 [min]	Décalage de l'heure locale par rapport à l'heure TUC ^1) utilisée comme référence dans l'appareil.
E1 ÷ETIME		Réglage des heures, des minutes et des secondes de l'horloge temps réel intégrée.
dATEBATE		Réglage du jour, du mois et de l'année de l'horloge temps réel intégrée.

^1) UTC (Universal Time Coordinated) ou en français, TUC (Temps universel coordonné)

Est également appelé "heure de Greenwich", car cette référence correspond au temps moyen de Greenwich (GMT). Les fuseaux horaires mondiaux sont indiqués aujourd'hui par rapport au temps TUC avec décalage. Le temps TUC ne connaît pas de saut d'heure consécutif par exemple au passage à l'heure d'été.

Exemple : en Suisse, l'heure est l'heure HEC (heure de l'Europe centrale) qui est décalée de +1[h] par rapport à TUC. Pendant une moitié de l'année, l'heure d'été s'applique (heure d'été de l'Europe centrale) qui, elle, est décalée de +2[h] par rapport à TUC.

7.8.1 Sélection du paramètre à modifier

Pour modifier une valeur, il faut naviguer dans l'arborescence des menus à l'aide des touches de flèche jusqu'à ce que le paramètre souhaité s'affiche. Une description plus détaillée du paramètre sélectionné s'affiche à la ligne 4.

Si le texte de la description à la ligne 4 dépasse 8 caractères, il s'affiche sous forme de texte déroulant.

Selon le paramètre, il est possible soit de choisir sa valeur discrète dans une liste soit de modifier la valeur chiffrée correspondante.

7.8.2 Sélection de la valeur discrète

La configuration des paramètres, qui ne peuvent accepter qu'un nombre limité de valeurs, est implémentée par la sélection d'une valeur dans une liste. Dans l'exemple ci-dessous de changement de mode d'affichage, les valeurs discrètes disponibles sont FULL, REDU, USER et LOOP.

Exemple : changement de MODE (DISPLAY MODE) de r EdU à USEr

OK	r EdU se met à clignoter
↓	USER- s'affiche en clignotant comme sélection actuelle
OK	USER- repris comme nouveau mode d'affichage, pas d'affichage qui clignote

• Après 15 s sans action sur une touche, il est automatiquement mis fin au mode de modification et le menu précédent est de nouveau affiché.
  ▶ Après 30 s sans action sur une touche, il est automatiquement mis fin au mode de configuration et l'affichage de la valeur de mesure est de nouveau activé.

7.8.3 Valeurs de réglage

Il est possible de modifier position par position la valeur actuelle de grandeurs susceptibles d'accepter un grand nombre de valeurs. Dans la plupart des cas, une plage de valeurs est enregistrée qui limite la plage des valeurs possibles.

Exemple : modification de la valeur limite 1 de 1.205 MW à 123,0 kW

OK	1. La position (1) se met à clignoter.
	2. La position (2) se met à clignoter.
	3. La position (0) se met à clignoter. ▲ugmenter à 3 avec .
	4. La position (5) se met à clignoter. ▼éduire à 0 avec .
	M se met à clignoter. Avec ↓, réduire à k avec un chiffre derrière la virgule.
OK	123.0 kW repris comme nouvelle valeur limite, pas d'affichage qui clignote

Après 15 s sans action sur une touche, il est automatiquement mis fin au mode de modification et le menu précédent est de nouveau affiché.
- Après 30 s sans action sur une touche, il est automatiquement mis fin au mode de configuration et l'affichage de la valeur de mesure est de nouveau activé.

7.9 Enregistreur de données

L'enregistreur de données permet l'acquisition périodique de données de mesure de même que l'enregistrement des courbes de charge, des fluctuations de valeur de mesure ou de lectures de compteurs et également les enregistrements d'états d'alarme ou de pannes, contrôlés par événement. Une carte SD sert de support d'enregistrement. Elle permet des durées d'enregistrement pratiquement illimitées et se remplace sur place.

Les types d'enregistrement suivants sont possibles :

Enregistreur de données	Déclencher par...	Enregistrement	Réinitialisable
Puissances moyennes	Intervalle t1	activé/désactivé	OUI
Moyennes programmables	Intervalle t2	activé/désactivé	OUI
Valeurs extrêmes	Intervalle t3	activé/désactivé	OUI
Lectures de compteur	selon calendrier	activé/désactivé	OUI
Enregistreur de défauts	Événement activé/désactivé OUI
Liste d'alarmes/événements	Événement	toujours activé	NON
Liste d'opérateurs	Événement	toujours activé	NON

7.9.1 Activation de l'enregistrement de données

La configuration des différents enregistreurs de données ne modifie pas leur état. S'il était déjà activé, il reste activé et s'il était désactivé, il le reste également. L'activation / désactivation d'un enregistreur de données peut s'effectuer via le logiciel pour PC ou par le menu de programmation local. Les contenus des différents enregistreurs de données ne peuvent être effacés que par le logiciel pour PC ou en utilisant les instructions correspondantes via l'interface de configuration.

Les listes sont une exception. Afin de prévenir les manipulations, ces listes sont toujours activées, elles enregistrent les événements en mode continu et ne peuvent pas être réinitialisées.

7.9.2 Carte SD

L'appareil est fourni avec une carte SD de 2 GB qui permet des enregistrements de grande durée. Il est également possible de doter l'appareil d'autre carte SD du commerce.

La DEL rouge de la touche placée à côté de la carte SD signale que l'enregistreur est actif. La DEL s'éteint brièvement pendant l'écriture sur la carte SD.

Appuyer sur la touche pour changer la carte SD. Dès que la DEL rouge est éteinte, la carte SD peut être retirée et une nouvelle mise en place. Les données ne peuvent pas être enregistrées provisoirement dans l'appareil. Pour cette raison, aucun enregistrement n'est fait lorsqu'il n'y a pas de carte SD dans l'appareil.

Messages d'état sur l'affichage	Description
NO [CART]	L'enregistreur est activé, mais il n'y a pas de carte SD dans l'appareil.
CAROLOCK	La carte SD dans l'appareil est protégée en écriture.
CRD_FULL	Pour une ou plusieurs des types d'enregistrement, qui ne sont pas utilisés en mode sans fin, la mémoire affecté est pleine. Aucune donnée supplémentaire ne peut être enregistrée.
CARD_ERR	Carde SD est défectueuse. Aucune donnée supplémentaire ne peut être enregistrée

7.9.3 Accès aux données de l'enregistreur de données

Un accès direct aux données des enregistreurs n'est possible via l'interface que pour les modèles d'appareil avec Ethernet. Pour tous les autres modèles, la carte SD doit être retirée. L'accès aux données enregistrées sur cette carte est possible via un lecteur de carte interne ou externe. Les données sont évaluées à l'aide du logiciel CB-Analyzer.

7.9.4 Analyse des données d'enregistreur

Les données enregistrées avec es enregistreurs sont analysées à l'aide du logiciel pour PC, le CB-Analyzer. Il est possible de télécharger le logiciel gratuitement depuis notre site http://www.camillebauer.com.

Le fichier "Read-me-first" contient toutes les informations utiles à l'installation du logiciel CB-Analyzer et l'aide en cas de problèmes.

Fonctionnalités du logiciel CB-Analyzer

Ce logiciel basé sur .NET permet d'acquérir et d'évaluer les données issues des enregistreurs de données optionnels et des listes de SINEAX CAM et A PLUS. Ces données sont déposées dans une base de données. Le programme est en mesure de traiter plusieurs appareils en parallèle.

▶ Acquisition des données de l'enregistreur et des listes de plusieurs appareils
▶ Sauvegarde des données dans une base de données (Access, SQLClient)
▶ Génération du rapport sous format de liste ou de graphique
▶ Intervalle sélectionnable lors de l'élaboration des rapports
▶ Export des données des rapports vers Excel ou Acrobat PDF
▶ Différentes possibilités d'exploitation des données acquises, y compris sur plusieurs appareils

Le logiciel CB Analyzer propose une aide étendue qui décrit en détail l'utilisation du logiciel. Un exemple d'écran est présenté ci-dessous qui illustre l'analyse graphique de la puissance consommée d'une usine sur une semaine.

8. Service, entretien et disposition

8.1 Protection de l'intégrité des données

L'APLUS est compatible avec divers systèmes de sécurité qui servent à prévenir les manipulations ou les modifications non autorisées.

▶ Protection contre la modification des données d'appareil

8.2 Étalonnage et retardage

Chaque appareil est calibré et testé avant sa livraison. L'état à la livraison est enregistré et déposé sous forme électronique.

L'incertitude de mesure des appareils de mesure peut changer en service, par exemple, si les conditions ambiantes sont violées. Si on le souhaite, un étalonnage, en liaison avec un éventuel retardage, si nécessaire, peut être effectué pour garantir la précision. Ceci ne peut être réalisé que dans notre usine.

8.3 Nettoyage

L'écran et les touches doivent être nettoyés à intervalles réguliers. Utilisez un chiffon sec ou légèrement humide.

Dommages dus à des produits de nettoyage

Certains produits de nettoyage peuvent entraîner des dommages sur l'appareil ou affecter la clarté de l'écran. N'utilisez pas de produit de nettoyage.

8.4 Pile

L'appareil contient une pile pour sauvegarder l'horloge interne. La pile ne peut pas être remplace par l'utilisateur. Le remplacement peut être effectué seulement à l'usine.

8.5 Disposition

L'appareil doit être mis au rebut conformément aux lois et réglementations locales. Cela s'applique en particulier à la batterie intégrée.

9. Données techniques

Entrées

Courant nominal : réglable de 1 à 5 A

Valeur maxi : 7,5 A (sinusoïdale)

Consommation propre : ≤ I ^2 x 0,01 Ω par phase

Capacité de surcharge : 10 A en continu

100 A, 10 x 1 s, intervalle 100 s

Mesure du courant par bobines Rogowski

plage de mesure : 0...3000 A, réglage

automatique de la plage

Voir le mode d'emploi de la bobine Rogowski

ACF 3000 pour d'autres données

Tension nominale : 57,7 à 400 V LN, 100 à 693 V LL

Valeur maxi : 480 V LN, 832 VLL (sinusoïdale)

Consommation propre : ≤ U ^2 / 3 MΩ par phase

Impédance : 3 MΩ par phase

Capacité de surcharge : 480 V LN , 832 V LL en continu

600 V LN , 1040 V LL , 10 x 10 s, intervalle 10s

800 V LN,1386 VLL, 10 x 1 s, intervalle 10s

Type de raccordement : Réseau monophasé

Phase auxiliaire (réseau biphasé)

Réseau triphasé équilibré 3 fils

Réseau triphasé non équilibré 3 fils

Réseau triphasé non équilibré 3 fils, circuit Aron

Réseau triphasé équilibré 4 fils

Réseau triphasé non équilibré 4 fils

Réseau triphasé non équilibré 4 fils, Open-Y

Fréquence nominale : 45 à 50 / 60 à 65Hz

Mesure TRMS : jusqu'au 63ème harmonique

Incertitude de mesure

Modèles avec entrées de mesure Rogowski

L'erreur additionnelle des bobines Rogowski ACF 3000 n'est pas prise en compte dans les valeurs ci-après: voir le mode d'emploi de la bobine Rogowski ACF 3000.

Conditions de référence : Selon CEI/EN 60688, environnement 15 à 30 °C, sinusoidal,

Pas de fréquence d'échantillonnage fixe,

mesure durant 8 périodes, fréquence 50 à 60 Hz

Tension, courant : ± (0,08% VM + 0,02% PM) ^1) 2)

Puissance : ± (0,16% VM + 0,04% PM) ^3) 2)

Facteur de puissance : ± 0,1° 4)

Fréquence : ±0,01 Hz

Asymétrie U,I : ± 0,5%

Harmoniques : ± 0,5%

THD tension : ± 0,5%

TDD courant : ± 0,5%

Énergie active : classe 0,5S, EN 62053-22

Énergie réactive : classe 2, EN 62053-23

Mesure à fréquence fixe :

En général ± précision de base x ( F_config-F_actuel ) [Hz] x 10

Asymétrie U ± 1,5% à ± 0,5 Hz

Harmoniques ± 1,5% à ± 0,5 Hz

THD, TDD ± 2,0% à ± 0,5 Hz

1) VM: valeur mesurée, PM: plage de mesure (maxi)
2) Incertitude de mesure supplémentaire en cas de mesure de tension 0,1% VM si aucun conducteur neutre n'est raccordé (raccordement à 3 conducteurs)
3) PM: tension maximale x courant maximal
4) Incertitude de mesure supplémentaire de 0,1° si aucun conducteur neutre n'est raccordé (raccordement à 3 conducteurs)

Suppression du point zéro, limitation de plage

La mesure d'une grandeur est chaque fois liée à une condition de base qui doit être satisfaite pour qu'une valeur puisse être déterminée et émise via interface ou affichée à l'écran. Si cette condition n'est pas satisfaite, une valeur de remplacement est utilisée comme valeur de mesure.

Grandeur Condition	Valeur de	remplacement
Tension Ux < 1% Ux	max 0.00
Courant Ix < 0,1% Ix	nominal 0.00
PF Sx < 1% Sx	max 1.00
QF, LF, tanφ Sx < 1%	Sx max 0.00
Fréquence Entrée de	tension et/ou de courant trop faible 1)	44.90
Asymétrie U Ux < 5%	Ux max 0.00
Asymétrie I	Moyenne des courants de phase < 5% Ixmax 0.00
Angle de phase	au moins une tensionUx < 5% Uxmax	120°
Harm.U, THD-U	Fondamentale < 5% Uxmax	0.00

1) seuils de réponse spécifiques dépendant de la configuration de l'appareil

Alimentation auxiliaire via bornes à fiche

Tension nominale: 100 à 230 V CA ±15 %, 50 à 400 Hz 24 à 230 V CC ±15 %

Consommation : ≤ 7 à 10 VA, selon la version de l'appareil utilisé

Interface E/S

Entrées et sorties disponibles

Modèle de base	- 1 sortie de relais, contact inverseur- 1 sortie numérique (fixe)- 1 entrée numérique (fixe)
Extension E/S 1	- 2 sorties de relais, contact inverseur- 4 sorties analogiques bipolaires- 2 entrées/sorties numériques, configuration individuelle comme entrée ou sortie
Extension E/S 2	- 2 sorties de relais, contact inverseur- 6 entrées/sorties numériques, configuration individuelle comme entrée ou sortie

Sorties analogiques via bornes à fiche à isolation électrique

Linéarisation : linéaire, carrée, avec coudure

Plage de mesure : ± 20 mA (24 mA maxi), bipolaire

Incertitude: ± 0,2 % de 20 mA

Charge : ≤ 500 Ω (10 V / 20 mA maxi)

Dépendance de charge : ≤ 0,2 %

Ondulation résiduelle : ≤ 0,4 %

Temps de réponse : 60 à 100ms (pour temps de calcul des moyennes 2 périodes)

Relais via bornes à fiche

Contacts: contact inverseur, bistable

Capacité de charge : 250 V CA, 2 A, 500 VA

30 V CC, 2 A, 60 W

Entrées/sorties numériques via bornes à fiche

Entrée numériques (selon EN 61 131-2 CC 24 V type 3):

Tension nominale 12 / 24 V CC (30 V maxi)

Zéro logique - 3 à + 5 V

Un logique 8 à 30 V

Sorties numériques (partiellement selon EN 61 131-2):

Tension nominale 12 / 24 V CC (30 V max.)

Courant nominal 50 mA (60 mA maxi)

Capacité de charge 400 Ω à 1 MΩ

Interfaces

Modbus/RTU X4 / X8 via bornes à fiche

Protocole : Modbus/RTU

Physique : RS-485, max. 1 200 m (4000 ft)

Débit en bauds : 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 bauds

Nombre de participants : ≤ 32

Profibus X8 via prise D-Sub 9 broches

Protocole : Profibus DP

Physique : RS-485, 100 à 1 200 m (selon débit en bauds et type de câble)

Débit en bauds : Détection automatique du débit en bauds ( 9,6kbit/s à 12Mbit/s)

Adresse : 0...125 (par défaut : 126)

Ethernet X4 via connecteur RJ45e

Protocole : Modbus/TCP, NTP

Physique : Ethernet 100BaseTX

Mode : 10/100 Mbit/s, en duplex intégral/semi-duplex, autonégociation

Horloge interne (RTC)

Incertitude: ± 2 minutes par mois (15 à 30 °C)

Synchronisation : via impulsion synchrone

Réserve de marche : > 10 ans

Conditions ambiantes, consignes générales

Température de service : -10 à 15 à 30 à + 55°C

Température de stockage : -25 à + 70°C

Variation de température : 0,5 x incertitude de mesure par 10 K

Dérive sur le long terme : 0,5 x incertitude de mesure par an

Autre : groupe d'application II (EN 60 688)

Humidité relative de l'air : < 95% sans condensation

Altitude de service : ≤ 2000 m au-dessus du niveau de la mer

A n'utiliser qu'en intérieur !

Caractéristiques mécaniques

Position de montage : au choix

Matériau du boitier : polycarbonate (Macrolon)

Classe d'inflammabilité : V-0 selon UL94, auto-extincteur, ne goutte pas, sans halogène

Poids : 500 g

Dimensions : Croquis d'encombrements

Résistance aux vibrations (Essais selon DIN EN 60 068-2-6)

Accélération : ± 2 g

Étendue de fréquence : 10 ... 150 ... 10 Hz, cycle complet à une allure de 1 octave/minute

Nombre de cycles : 10 dans chacun des 3 axes perpendiculaires

Sécurité

Les entrées de courant sont isolées électriquement entre elles.

Classe de protection : II (à double isolation, entrées de tension avec impédance de protection)

Degré de pollution : 2

Catégorie de mesure : CAT III, CATII (relais)

Tension nominale d'isolement

(contre la terre) : Alimentation auxiliaire : 265 V CA

Relais : 250 V CA

E/S : 30 V CC

Tensions d'essai : CC, 1 min., selon CEI/EN 61010-1

7504V CC, alimentation auxiliaire contre les entrées U, I

5008 V CC, alimentation auxiliaire contre bus, E/S, relais

6030 V CC, entrées U contre les entrées I

4690 V CC, entrées U après l'impédance de protection contre bus, E/S, relais

7504 V CC, entrées U contre relais

7504 V CC, entrées I contre bus, E/S, relais

6030 V CC, entrées I contre les entrées I

3130 V CC, relais contre relais, bus, E/S

Consignes, normes et directives appliquées

CEI/EN 61 010-1	Dispositions de sécurité pour les appareillages de mesure, de commande, de régulation et de laboratoire
CEI/EN 60 688	Transducteurs électriques de mesure de grandeurs alternatives en signaux analogiques ou digitaux
DIN 40 110	Grandeurs de courant alternatif
CEI/EN 60 068-2-1/-2/-3/-6/-27:	Contrôles environnementaux-1 froid, -2 chaleur sèche, -3 chaleur humide, -6 vibrations, -27 chocs
CEI/EN 60 529	Types de protection à travers le boîtier
CEI/EN 61 000-6-2/61 000-6-4:	Compatibilité électromagnétique (CEM)Normes fondamentales spécialisées relatives au secteur industriel
CEI/EN 61 131-2	Commandes à mémoire programmable, exigences pour les matériels et contrôles (entrées/sorties numériques 12/24 V CC)
CEI/EN 61 326	Matériel électrique pour systèmes de commandes et utilisation en laboratoire: exigences CEM
CEI/EN 62 053-31	Dispositifs à impulsions pour compteurs à induction ou compteurs électroniques (sortie S0)
UL94	Contrôle d'inflammabilité des matières plastiques destinées aux composants au sein des équipements et appareils
2011/65/EU (RoHS)	Directive EU relative à la limitation de l'utilisation de substances dangereuses

Warning

1. Croquis d'encombrements


APLUS avec affichage

A Description des grandeurs de mesure

Abréviations utilisées

1L Réseau monophasé

2L Phase auxiliaire, réseau biphasé avec centre du robinet

3Lb Réseau triphasé équilibré 3 fils

3Lu Réseau triphasé non équilibré 3 fils

3Lu.A Réseau triphasé non équilibré 3 fils, circuit Aron (seulement 2 courant connecté)

4Lb Réseau triphasé équilibré 4 fils

4Lu Réseau triphasé non équilibré 4 fils

4Lu.O Réseau triphasé non équilibré 4 fils, Open-Y (connexion à tension réduite)

A1 Grandeurs de mesure de base

Les grandeurs de mesure du réseau électrique sont mesurées selon l'intervalle de mesure programmé par l'utilisateur (de 2 à 1 024 périodes). La disponibilité d'une grandeur de mesure dépend du type de raccordement.

Selon la grandeur de mesure, des valeurs minimales et maximales sont également acquises, qui sont mémorisées avec horodatage telles qu'elles ne peuvent être perdues. Ces valeurs peuvent être réinitialisées par l'utilisateur à l'écran à l'aide de l'unité de commande ou via l'interface de configuration, voir Réinitialisation des valeurs de mesure.

Grandeur de mesure	actuelle	maxi	mini	1L	2L	3Lb	3Lu	3Lu.A	4Lb	4Lu.O	4Lu
Tension U	●	●	●	√	√				√
Tension U_IN	●	●	●		√					√	√
Tension U_2N	●	●	●		√					√	√
Tension U_8N	●	●	●							√	√
Tension U_12	●	●	●			√	√	√		√	√
Tension U_23	●	●	●			√	√	√		√	√
Tension U_31	●	●	●			√	√	√		√	√
Tension de déplacement du point neutre U_NE	●	●									√
Courant I	●	●		√		√			√
Courant I1	●	●			√		√	√		√	√
Courant I2	●	●			√		√	√		√	√
Courant I3	●	●					√	√		√	√
Courant bimétallique 1..60 min. IB	●	●		√		√			√
Courant bimétallique 1..60 min. IB1	●	●			√		√	√		√	√
Courant bimétallique 1..60 min. IB2	●	●			√		√	√		√	√
Courant bimétallique 1..60 min. IB3	●	●					√	√		√	√
Courant dans le conducteur neutre I_N	●	●								√	√
Puissance active P	●	●		√	√	√	√	√	√	√	√
Puissance active P1	●	●			√					√	√
Puissance active P2	●	●			√					√	√
Puissance active P3	●	●								√	√
Puissance réactive Q	●	●		√	√	√	√	√	√	√	√
Puissance réactive Q1	●	●			√					√	√
Puissance réactive Q2	●	●			√					√	√
Puissance réactive Q3	●	●								√	√
Puissance apparente S	●	●		√	√	√	√	√	√	√	√
Puissance apparente S1	●	●			√					√	√
Puissance apparente S2	●	●			√					√	√
Puissance apparente S3	●	●								√	√
Fréquence F	●	●	●	√	√	√	√	√	√	√	√
Facteur de puissance actif PF	●			√	√	√	√	√	√	√	√
Facteur de puissance actif PF1	●				√					√	√
Facteur de puissance actif PF2	●				√					√	√
Facteur de puissance actif PF3	●									√	√
PF consommée, inductive			●	√	√	√	√	√	√	√	√
PF consommée, capacitive			●	√	√	√	√	√	√	√	√
PF fournie, inductive			●	√	√	√	√	√	√	√	√
PF fournie, capacitive			●	√	√	√	√	√	√	√	√
Facteur de puissance réactif QF	●			√	√	√	√	√	√	√	√
Facteur de puissance réactif QF1	●				√					√	√
Facteur de puissance réactif QF2	●				√					√	√
Facteur de puissance réactif QF3	●									√	√
Facteur de puissance LF	●			√	√	√	√	√	√	√	√
Facteur de puissance LF1	●				√					√	√
Facteur de puissance LF2	●				√					√	√
Facteur de puissance LF3	●									√	√
U_mean=(U1N+U2N)/2	●				√
U_mean=(U1N+U2N+U3N)/3	●									√	√
U_mean=(U12+U23+U31)/3	●						√	√
I_mean=(I1+I2)/2	●				√
I_mean=(I1+I2+I3)/3	●						√	√		√	√
Angle de phase des tensions U1 et U2	●					√	√	√		√	√
Angle de phase des tensions U2 et U3	●					√	√	√		√	√
Angle de phase des tensions U3 et U1	●					√	√	√		√	√
Maximum U <>Um^1)	●	●				√	√	√			√
Maximum I <>Im^2)	●	●					√			√	√
IMS, valeur moyenne courant avec signe de P	●						√	√		√	√

1) écart maximal par rapport à la moyenne des 3 tensions de phase (voir A3)

2) écart maximal par rapport à la moyenne des 3 courants de phase (voir A3)

Facteurs de puissance

Le facteur de puissance actif PF indique le rapport entre la puissance active et la puissance apparente. Si aucune harmonique n'est présente dans le réseau, il correspond à cosφ (voir également Puissance réactive). Le PF peut se situer dans la plage -1...0...+1, le signe précédant le chiffre indiquant le sens de conduction de l'énergie.

Le facteur de puissance LF est une grandeur dérivée de PF qui permet d'évaluer le type de charge au moyen du signe précédant le chiffre. C'est uniquement de cette manière qu'il est possible de représenter clairement une plage 0,5 capacitive ... 1 ... 0,5 inductive.

Le facteur de puissance réactif QF indique le rapport entre la puissance réactive et la puissance apparente.

Tension de déplacement du point neutre U_NE

Partant du système de production avec point neutre E (normalement mis à la terre), le point neutre (N) se déplace en cas de charge asymétrique du côté consommateur. La tension de déplacement appliquée entre E et N peut être calculée par addition vectorielle des indicateurs de tension des trois phases :

$$ \underline {{U}} _ {N E} = - \left(\underline {{U}} _ {1 N} + \underline {{U}} _ {2 N} + \underline {{U}} _ {3 N}\right) / 3 $$

Une tension de déplacement peut être également produite par des harmoniques des ordres 3, 9, 15, 21, etc., étant donné que les courants correspondants s'additionnent dans le conducteur neutre.

Surveillance des défauts à la terre dans les réseaux ITn

Il est également possible de déterminer le premier défaut à la terre dans un réseau IT non relié à la terre par la détermination de la tension de déplacement du point neutre. L'appareil est configuré dans ce cas pour la mesure dans un réseau quatre fils et la connexion du conducteur neutre est reliée à la terre. En cas de défaut de la mise à la terre monophasée apparaît une tension de déplacement du point neutre de U_LL / 3 . Une sortie de relais peut par ex. servir à la signalisation.

Transformateur, au secondaire
Charge

Étant donné qu'en cas de défaut, le triangle de tension formé des trois phases reste inchangé, les valeurs de tension, courant et puissance du réseau triphasé continuent d'être correctement mesurées et affichées. Même les compteurs fonctionnent toujours de manière conforme.

Cette méthode convient à la mesure des incidents asymétriques survenant pendant le service de l'installation. Une altération des résistances d'isolement ne peut pas être mesurée de cette manière. Elle doit être mesurée de façon mobile lors de contrôles périodiques.

La détermination des composantes symétriques (voir A3) est une autre possibilité d'analyse des incidents dans le réseau.

A2 Analyse des harmoniques

Grandeur de mesure	actuelle	maxi	1L	2L	3Lb	3Lu	3Lu.A	4Lb	4Lu.O	4Lu
THD tension U1N/U	●	●	√	√				√	√	√
THD tension U2N	●	●	√	√					√	√
THD tension U3N	●	●							√	√
THD tension U12	●	●			√	√	√
THD tension U23	●	●			√	√	√
THD tension U31	●	●			√	√	√
TDD courant I1/I	●	●	√	√	√	√	√	√	√	√
TDD courant I2	●	●		√		√	√		√	√
TDD courant I3	●	●				√	√		√	√
Tension harmonique 2ème à 50ème U1N/U	●	●	√	√				√	√	√
Tension harmonique 2ème à 50ème U2N	●	●		√					√	√
Tension harmonique 2ème à 50ème U3N	●	●							√	√
Tension harmonique 2ème à 50ème U12	●	●			√	√	√
Tension harmonique 2ème à 50ème U23	●	●			√	√	√
Tension harmonique 2ème à 50ème U31	●	●			√	√	√
Courant harmonique 2ème à 50ème I1/I	●	●	√	√	√	√	√	√	√	√
Courant harmonique 2ème à 50ème I2	●	●		√		√	√		√	√
Courant harmonique 2ème à 50ème I3	●	●				√	√		√	√

Harmoniques

Les harmoniques sont des multiples de la fréquence fondamentale ou de la fréquence réseau. Elles apparaissent du fait de consommateurs non linéaires dans le réseau, comme les entraînements à vitesse variable, les redresseurs, les commandes à thyristor ou les lampes fluorescentes. Elles produisent des effets secondaires indésirés comme la charge thermique supplémentaire des moyens d'exploitation ou des conducteurs, ce qui peut induire un vieillissement précoce, voire une défaillance. La fiabilité des consommateurs sensibles peut également être altérée et occasionner des pannes inexpliquées. Dans les réseaux industriels, souvent, il est parfaitement possible de déterminer les types de consommateurs raccordés à l'aide de l'image des harmoniques. Voir aussi à ce sujet :

▶ Augmentation de la puissance réactive par des courants d'harmoniques

Le taux total d'harmoniques des courants est indiqué dans l'A PLUS sous la forme de la distorsion totale de la demande ou Total Demand Distortion, en abrégé TDD. Il est rapporté au courant nominal ou à la puissance nominale. C'est uniquement de cette manière que leur effet sur les moyens d'exploitation raccordés peut être évalué.

Valeurs maximales

Les valeurs maximales mesurées de l'analyse des harmoniques sont acquises lors de la surveillance des valeurs maximales de THD et TDD. Les valeurs maximales du taux d'harmoniques individuelles ne sont pas surveillées individuellement, mais sont mémorisées au cas où un THD ou TDD maximum serait détecté. L'image des harmoniques maximale concorde donc toujours avec le THD ou TDD correspondant.

La précision de l'analyse des harmoniques dépend largement des convertisseurs de courant et de tension mis en œuvre. Dans la plage des harmoniques, ils modifient aussi bien l'amplitude que la position des phases des signaux à mesurer. Une règle : plus la fréquence de l'harmonique est élevée, plus l'atténuation ou le décalage de phase est important.

A3 Déséquilibre du système

Grandeur de mesure	actuelle	maxi	mini	1L	2L	3Lb	3Lu	3Lu.A	4Lb	4Lu.O	4Lu
UR1: Tension système direct [V]	●					√	√	√			√
UR2: Tension système inverse [V]	●					√	√	√			√
U0: Tension système homopolaire [V]	●										√
U: Déséquilibre UR2/UR1	●	●				√	√	√			√
U: Déséquilibre U0/UR1	●	●									√
IR1: Courant système direct [A]	●						√			√	√
IR2: Courant système inverse [A]	●						√			√	√
I0: Courant système homopolaire [A]	●						√			√	√
I: Déséquilibre IR2/IR1	●	●					√			√	√
I: Déséquilibre I0/IR1	●	●					√			√	√

Uniquement disponible via l'interface

Un déséquilibre dans les réseaux triphasés peut se produire en raison de charge monophasée ou d'incidents comme le claquage d'un fusible, un défaut à la terre, une défaillance de phase ou une erreur d'isolement. Même les taux d'harmoniques du 3e, 9e, 15e, 21e ordre, etc., qui s'additionnent dans le conducteur neutre, peuvent induire des déséquilibres. Les moyens d'exploitation dimensionnés en fonction de la valeur nominale comme les générateurs de courant triphasé, les transformateurs ou les moteurs côté consommateur, peuvent être soumis à des contraintes excessives du fait d'un déséquilibre. Ceci peut entraîner une durée de vie plus courte, des dommages thermiques ou des défaillances. Une surveillance du déséquilibre permet d'économiser des coûts d'entretien et prolonge la durée d'exploitation sans incident des moyens d'exploitation mis en œuvre.

Différents principes de mesure sont appliqués aux relais de surveillance d'asymétrie ou de déséquilibre de charge. Une méthode se base sur les composantes symétriques, une autre délivre l'écart maximum de la moyenne des trois valeurs de phase. Elles ne conduisent pas aux mêmes résultats et ne poursuivent pas non plus le même but. Pour cette raison, ces deux méthodes sont implémentées dans l'APLUS.

Composantes symétriques (d'après Fortescue)

La détermination de l'asymétrie (déséquilibre) par les composantes symétriques est la méthode la plus exigeante et la plus intense en calculs. Elle fournit des résultats qui peuvent être utilisés pour l'analyse des défauts et en vue de la protection des réseaux triphasés. Le réseau existant réellement est divisé en réseaux symétriques, le système direct, le système inverse et également un système homopolaire dans les réseaux à conducteur neutre. Cette démarche se comprend plus facilement avec des machines en rotation. Le système direct représente un champ de rotation positif, le système inverse un champ de rotation négatif (freinage) à sens de rotation inversé. Le système inverse empêche donc que la machine puisse développer tout son couple. Pour les générateurs par ex., le déséquilibre de charge maximal admissible (asymétrie de courant) est de manière typique limité à une valeur comprise entre 8 et 12 %.

Écart maximum de la valeur moyenne

Le calcul de l'écart maximum de la valeur moyenne des courants ou des tensions de phases renseigne sur le fait qu'un réseau ou une sous-distribution connaisse des charges asymétriques. Les résultats sont indépendants des valeurs nominales et de la charge instantanée. Il est donc possible de rechercher une charge plus symétrique, par ex., en changeant le raccordement de consommateurs.

Il est également possible de détecter une défaillance. Les condensateurs utilisés dans les équipements de compensation sont des pièces d'usure qui sont souvent défaillantes et qui doivent ensuite être remplacées. En faisant appel à des condensateurs de puissance triphasés, toutes les phases sont compensées de manière identique, ce qui entraîne des courants comparables au niveau des valeurs par les condensateurs en cas de charge du réseau pratiquement symétrique. La surveillance de l'écart maximal des courants de phase permet d'analyser si un condensateur est défaillant.

Les écarts maximum sont déterminés selon la cadence de l'acquisition de la valeur instantanée et y sont donc également classés (voir A1).

A4 Puissance réactive

Grandeur de mesure	actuelle	maxi	mini	1L	2L	3Lb	3Lu	3Lu.A	4Lb	4Lu.O	4Lu
Puissance réactive de distorsion D	●	●		√	√	√	√	√	√	√	√
Puissance réactive de distorsion D1	●	●			√					√	√
Puissance réactive de distorsion D2	●	●			√					√	√
Puissance réactive de distorsion D3	●	●								√	√
Puissance réactive fondamentale QG	●	●		√	√	√	√	√	√	√	√
Puissance réactive fondamentale QG1	●	●			√					√	√
Puissance réactive fondamentale QG2	●	●			√					√	√
Puissance réactive fondamentale QG3	●	●								√	√
cosφ du fondamental	●		●	√	√	√	√	√	√	√	√
cosφ du fondamental L1	●		●		√					√	√
cosφ du fondamental L2	●		●		√					√	√
cosφ du fondamental L3	●		●							√	√
cosφ du fondamental, consommée, inductive			●	√	√	√	√	√	√	√	√
cosφ du fondamental, consommée, capacitive			●	√	√	√	√	√	√	√	√
cosφ du fondamental, fournie, inductive			●	√	√	√	√	√	√	√	√
cosφ du fondamental, fournie, capacitive			●	√	√	√	√	√	√	√	√
tanφ du fondamental	●			√	√	√	√	√	√	√	√
tanφ du fondamental L1	●				√					√	√
tanφ du fondamental L2	●				√					√	√
tanφ du fondamental L3	●									√	√

□ Uniquement disponible via l'interface

La plupart des consommateurs tirent du réseau un courant de charge résistif inductif. La puissance réactive est générée par la charge inductive. Cependant, des charges non linéaires sont également raccordées de plus en plus souvent. On compte parmi elles les entraînements à vitesse variable, les redresseurs, les commandes à thyristor ou les lampes fluorescentes. Ils induisent des courants alternatifs non sinusoïdaux, qu'il est possible de représenter sous la forme du total des harmoniques. La puissance réactive à transmettre s'en trouve augmentée, ce qui entraîne des pertes de transmissions et des coûts d'électricité plus élevés. Ce taux de puissance réactive est appelé puissance réactive de distorsion.

La puissance réactive est généralement indésirée, étant donné qu'elle ne présente aucune composante active utile. Comme un transport de puissance réactive sur de grandes distances se révèle peu économique, des équipements de compensation sont installés judicieusement à proximité des consommateurs. Il devient ainsi possible de mieux tirer parti des capacités de transmission et d'éviter les pertes et les chutes de tension dues aux courants d'harmoniques.

P : puissance active

S: puissance apparente tenant compte du taux d'harmoniques

S1 : puissance apparente fondamentale

Q : puissance réactive totale

QG : puissance réactive fondamentale

D: puissance réactive de distorsion

La puissance réactive peut être divisée en une composante fondamentale et une de distorsion.

Uniquement la puissance réactive fondamentale peut être directement compensée par la méthode capacitive classique. La composante de distorsion doit être combattue par étranglement ou filtrage actif.

Le facteur de puissance PF indiqué par l'APLUS correspond au taux de puissance active P par rapport à la puissance apparente S, il comprend donc également un taux d'harmoniques éventuel. Ce facteur est souvent désigné par erreur comme cosφ. Mais le PF correspond seulement au cosφ lorsque le système est exempt de taux d'harmoniques. Le cosφ représente ainsi le rapport de la puissance active P par rapport à la puissance réactive fondamentale S1.

Le tanφ, est calculé de même. Il est surtout appliqué en tant que grandeur ciblée lors de la compensation de la puissance réactive capacitive. Il correspond au rapport de la puissance réactive fondamentale QG et de la puissance active P. On calcule ici sciemment avec la puissance réactive fondamentale, étant donné que cette dernière uniquement peut être compensée directement de manière capacitive.

A5 Moyennes et tendance

Grandeur de mesure		actuelle	tendance	maxi	mini	Historique
Puissance active consommée	1 s...60 min. ^1)	●	●	●	●	5
Puissance active fournie	1 s...60 min. ^1)	●	●	●	●	5
Puissance réactive consommée	1 s...60 min. ^1)	●	●	●	●	5
Puissance réactive fournie	1 s...60 min. ^1)	●	●	●	●	5
Puissance réactive inductive	1 s...60 min. ^1)	●	●	●	●	5
Puissance réactive capacitive	1 s...60 min. ^1)	●	●	●	●	5
Puissance apparente	1 s...60 min. ^1)	●	●	●	●	5
Grandeur de moyennes 1	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 2	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 3	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 4	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 5	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 6	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 7	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 8	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 9	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 10	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 11	1 s...60 min. ^2)	●	●	●	●	1
Grandeur de moyennes 12	1 s...60 min. ^2)	●	●	●	●	1

☐ Uniquement disponible via l'interface ^1) intervalle t1 ^2) intervalle t2

L'appareil détermine automatiquement par défaut les moyennes des puissances du réseau. Il est possible en supplément de choisir librement jusqu'à 12 autres grandeurs de moyennes supplémentaires.

Calcul de la valeur moyenne

La valeur moyenne est déterminée par intégration des valeurs instantanées mesurées pendant un intervalle programmable. La durée de l'intervalle peut être sélectionnée dans une plage allant d'une seconde à une heure. Des valeurs intermédiaires éventuelles sont réglées de sorte que leur multiple soit égal à une minute ou une heure. Les puissances moyennes (intervalle t1) et les moyennes libres (intervalle t2) peuvent présenter des durées différentes pour le calcul des moyennes.

Synchronisation

L'horloge interne ou un signal externe via une entrée numérique peuvent être utilisés pour la synchronisation des intervalles de moyennes. En cas de synchronisation externe, il faut veiller à ce que les intervalles ne soient ni inférieurs à une seconde et ni supérieurs à une heure. La synchronisation est importante pour pouvoir par ex. comparer les puissances moyennes du côté des consommateurs et des générateurs.

Tendance

La valeur finale supposée (tendance) des moyennes est déterminée par l'addition pondérée des valeurs de mesure de l'intervalle passé et de l'intervalle en cours. Elle sert à reconnaître précocement un franchissement éventuel de la valeur maximale prescrite et à l'éviter en coupant par ex. un consommateur actif.

Historique

Les 5 dernières valeurs d'intervalle sont disponibles pour les puissances moyennes à la fois sur l'appareil via l'affichage et via l'interface. Pour les grandeurs de moyennes programmables, la valeur du dernier intervalle peut être consultée via l'interface.

A6 Compteurs

Grandeur de mesure	1L	2L	3Lb	3Lu	3Lu.A	4Lb	4Lu.O	4Lu
Energie active consommée, tarif haut	●	●	●	●	●	●	●	●
Energie active fournie, tarif haut	●	●	●	●	●	●	●	●
Energie réactive inductive, tarif haut	●	●	●	●	●	●	●	●
Energie réactive capacitive, tarif haut	●	●	●	●	●	●	●	●
Energie réactive consommée, tarif haut	●	●	●	●	●	●	●	●
Energie réactive fournie, tarif haut	●	●	●	●	●	●	●	●
Energie active consommée, tarif bas	●	●	●	●	●	●	●	●
Energie active fournie, tarif bas	●	●	●	●	●	●	●	●
Energie réactive inductive, tarif bas	●	●	●	●	●	●	●	●
Energie réactive capacitive, tarif bas	●	●	●	●	●	●	●	●
Energie réactive consommée, tarif bas	●	●	●	●	●	●	●	●
Energie réactive fournie, tarif bas	●	●	●	●	●	●	●	●
Energie active consommée L1, tarif haut		●					●	●
Energie active consommée L2, tarif haut		●					●	●
Energie active consommée L3, tarif haut							●	●
Energie réactive consommée L1, tarif haut		●					●	●
Energie réactive consommée L2, tarif haut		●					●	●
Energie réactive consommée L3, tarif haut							●	●
Energie active consommée L1, tarif bas		●					●	●
Energie active consommée L2, tarif bas		●					●	●
Energie active consommée L3, tarif bas							●	●
Energie réactive consommée L1, tarif bas		●					●	●
Energie réactive consommée L2, tarif bas		●					●	●
Energie réactive consommée L3, tarif bas							●	●
Compteurs E/S 2, tarif haut	Indépendant du réseau mesuré
Compteurs E/S 6, tarif haut
Compteurs E/S 7, tarif haut
Compteurs E/S 8, tarif haut
Compteurs E/S 9, tarif haut
Compteurs E/S 10, tarif haut
Compteurs E/S 11, tarif haut
Compteurs E/S 2, tarif bas
Compteurs E/S 6, tarif bas
Compteurs E/S 7, tarif bas
Compteurs E/S 8, tarif bas
Compteurs E/S 9, tarif bas
Compteurs E/S 10, tarif bas
Compteurs E/S 11, tarif bas

Compteurs standard

Les compteurs d'énergie active et réactive dans le système sont toujours actifs. Les compteurs de l'énergie active ou réactive consommée par phase ne sont actifs que si une charge déséquilibrée est mesurée dans un système triphasé. Ils sont effacés de la liste ci-dessus dans les autres cas.

▶ Lecture des états de compteurs à l'affichage

Compteurs E/S

Les compteurs d'entrées/sorties ne sont disponibles que si les E/S sont programmées comme entrée numérique pour le comptage par impulsion. Ils sont effacés de la liste ci-dessus dans les autres cas. Pour ce type de compteurs, aucune unité spécifique n'est affichée puisque l'acquisition de différentes formes d'énergie est possible.

B Matrices d'affichage en mode FULL

Chaque 4ème ligne des écrans de valeur de mesure est occupée par une valeur de compteur programmable qui reste inchangée même lors du changement de l'écran de valeur de mesure. La 4ème ligne n'est pas présentée dans les tables de matrices qui suivent, classées selon le système mesuré.

B0 Descriptions abrégées des grandeurs de mesure

No.	Nom (matrice)	Description	Nom (affichage)
0	non utilisée		---
1	U	Tension système, réseau monophasé ou 3/4 fils équilibré	U
2	U1N	Tension, phase 1 - neutre	U In
3	U2N	Tension, phase 2 - neutre	U 2n
4	U3N	Tension, phase 3 - neutre	U 3n
5	U12	Tension, phase 1 - phase 2	U 12
6	U23	Tension, phase 2 - phase 3	U 23
7	U31	Tension, phase 3 - phase 1	U 31
8	UNE Tension de déplacement du point neutre		U nE
9 I	Courant système, réseau monophasé ou 3/4 fils équilibré		I
10	I1	Courant phase L1	I 1
11	I2	Courant phase L2	I 2
12	I3	Courant phase L3	I 3
13	IN	Courant neutre	I n
14	IB	Courant moyen (bilame), système	I b
15	IB1	Courant moyen (bilame), phase 1	I b 1
16	IB2	Courant moyen (bilame), phase 2	I b 2
17	IB3	Courant moyen (bilame), phase 3	I b 3
18	P	Puissance active, système (P=P1+P2+P3)	P
19	P1	Puissance active, phase L1	P 1
20	P2	Puissance active, phase L2	P 2
21	P3	Puissance active, phase L3	P 3
22	Q	Puissance réactive, système (Q=Q1+Q2+Q3)	q
23	Q1	Puissance réactive, phase L1	q 1
24	Q2	Puissance réactive, phase L2	q 2
25	Q3	Puissance réactive, phase L3	q 3
26	S	Puissance apparente, système	S
27	S1	Puissance apparente, phase L1	S 1
28	S2	Puissance apparente, phase L2	S 2
29	S3	Puissance apparente, phase L3	S 3
30 F	Fréquence		F
31	PF	Facteur de puissance active P/S, système	PF
32	PF1	Facteur de puissance active P1/S1, phase 1	PF 1
33	PF2	Facteur de puissance active P2/S2, phase 2	PF 2
34	PF3	Facteur de puissance active P2/S2, phase 3	PF 3
35	QF	Facteur de puissance réactive P/S, système	qF
36	QF1	Facteur de puissance réactive P1/S1, phase 1	qF 1
37	QF2	Facteur de puissance réactive P2/S2, phase 2	qF 2
38	QF3	Facteur de puissance réactive P3/S3, phase 3	qF 3
39	LF	Facteur de puissance système, sign(Q)×(1 - abs(PF))	LF
40	LF1	Facteur de puissance phase L1	LF 1
41	LF2	Facteur de puissance phase L2	LF 2
42	LF3	Facteur de puissance phase L3	LF 3
43	U_MEAN	Valeur moyenne tension (U1N+U2N+U3N)/3	iERn
44	I_MEAN	Valeur moyenne courant (I1+I2+I3)/3	iERn
45	UF12	Angle de phase U1-U2	RU 12
46	UF23	Angle de phase U2-U3	RU23
No.	Nom (matrice) Description		Nom (affichage)
47	UF31	Angle de phase U3-U1	RU3 I
48	DEV_UMAX	Déviation maximale de la moyenne des tensions	dE uU
49	DEV_IMAX	Déviation maximale de la moyenne des courants	dE uI
50	DEV_U1	U1: déviation de la moyenne des tensions	dE uU
51	DEV_U2	U2: déviation de la moyenne des tensions	dE uU
52	DEV_U3	U3: déviation de la moyenne des tensions	dE uU
53	DEV_I1	I1: déviation de la moyenne des courants	dE uI
54	DEV_I2	I2: déviation de la moyenne des courants	dE uI
55	DEV_I3	I3: déviation de la moyenne des courants	dE uI
56	U_MAX	Valeur maximum U	U
57	U1N_MAX	Valeur maximum U1N	U In
58	U2N_MAX	Valeur maximum U2N	U 2n
59	U3N_MAX	Valeur maximum U3N	U 3n
60	U12_MAX	Valeur maximum U12	U 12
61	U23_MAX	Valeur maximum U23	U 23
62	U31_MAX	Valeur maximum U31	U 31
63	UNE_MAX	Valeur maximum UNE	U nE
64	I_MAX	Valeur maximum I	I
65	I1_MAX	Valeur maximum I1	I 1
66	I2_MAX	Valeur maximum I2	I 2
67	I3_MAX	Valeur maximum I3	I 3
68	IN_MAX	Valeur maximum IN	I n
69	IB_MAX	Valeur maximum IB	I b
70	IB1_MAX	Valeur maximum IB1	I b I
71	IB2_MAX	Valeur maximum IB2	I b 2
72	IB3_MAX	Valeur maximum IB3	I b 3
73	P_MAX	Valeur maximum P	P
74	P1_MAX	Valeur maximum P1	P I
75	P2_MAX	Valeur maximum P2	P 2
76	P3_MAX	Valeur maximum P3	P 3
77	Q_MAX	Valeur maximum Q	q
78	Q1_MAX	Valeur maximum Q1	q I
79	Q2_MAX	Valeur maximum Q2	q 2
80	Q3_MAX	Valeur maximum Q3	q 3
81	S_MAX	Valeur maximum S	S
82	S1_MAX	Valeur maximum S1	S I
83	S2_MAX	Valeur maximum S2	S 2
84	S3_MAX	Valeur maximum S3	S 3
85	F_MAX	Valeur maximum F	F
86	DEV_UMAX_MAX	Valeur maximum DEV_UMAX	dE uU
87	DEV_IMAX_MAX	Valeur maximum DEV_IMAX	dE uI
88	U_MIN	Valeur minimum U	U
89	U1N_MIN	Valeur minimum U1N	U In
90	U2N_MIN	Valeur minimum U2N	U 2n
91	U3N_MIN	Valeur minimum U3N	U 3n
92	U12_MIN	Valeur minimum U12	U 12
93	U23_MIN	Valeur minimum U23	U 23
94	U31_MIN	Valeur minimum U31	U 31
95	PF_MIN_IN_L	Min. facteur de puissance active, consommée/inductive	PF. iL
96	PF_MIN_IN_C	Min. facteur de puissance active, consommée/capacitive	PF. iC
97	PF_MIN_OUT_L	Min. facteur de puissance active, fournie/inductive	PF.oL
98	PF_MIN_OUT_C	Min. facteur de puissance active, fournie/capacitive	PF.oC
99	F_MIN	Valeur minimum F	F
100	PIN	P consommée	P in
101	P1IN	P1 consommée	P in 1
102	P2IN	P2 consommée	P in 2
103	P3IN	P3 consommée	P in 3
104	POUT	P fournie	Po UT
105	P1OUT	P1 fournie	Po UT
106	P2OUT P2 fournie		Po UT
107	P3OUT	P3 fournie	Po UT
108	PIN_OUT	P consommée-fournie	P in 0
109	P1IN_OUT	P1 consommée-fournie	P in 0
110	P2IN_OUT	P2 consommée-fournie	P in 0
111	P3IN_OUT	P3 consommée-fournie	P in 0
112	QIND	Q inductive	9 ind
113	Q1IND	Q1 inductive	9 ind
114	Q2IND Q2 inductive		9 ind
115	Q3IND	Q3 inductive	9 ind
116	QCAP	Q capacitive	9 c AP
117	Q1CAP	Q1 capacitive	9 c AP
118	Q2CAP	Q2 capacitive	9 c AP
119	Q3CAP	Q3 capacitive	9 c AP
120	QIN Q consommée		9 in
121	Q1IN	Q1 consommée	9 in
122	Q2IN	Q2 consommée	9 in
123	Q3IN	Q3 consommée	9 in
124	QOUT	Q fournie	9 out
125	Q1OUT	Q1 fournie	9 out
126	Q2OUT	Q2 fournie	9 out
127	Q3OUT	Q3 fournie	9 out
128	QIN_OUT	Q consommée-fournie	9 in 0
129	Q1IN_OUT	Q1 consommée-fournie	9 in 0
130	Q2IN_OUT	Q2 consommée-fournie	9 in 0
131	Q3IN_OUT	Q3 consommée-fournie	9 in 0
132	UR1	Tension système direct	Ur 1
133	UR2	Tension système inverse	Ur 2
134	U0	Tension système homopolaire	U0
135	IR1	Courant système direct	I r I
136	IR2	Courant système inverse	I r 2
137	I0	Courant système homopolaire	I 0
138	UNB_UR2_UR1	Facteur déséquilibre tension UR2/UR1	Ur 2 I
139	UNB_IR2_IR1	Facteur déséquilibre courant IR2/IR1	I r 2 I
140	UNB_U0_UR1	Facteur déséquilibre tension U0/UR1	Ur 0 I
141	UNB_I0_IR1	Facteur déséquilibre courant I0/IR1	I r 0 I
142	THD_U	Taux de distorsion harmonique, tension U	thdU
143	THD_U1N	Taux de distorsion harmonique, tension U1N	thdU
144	THD_U2N	Taux de distorsion harmonique, tension U2N	thdU
145	THD_U3N	Taux de distorsion harmonique, tension U3N	thdU
146	THD_U12	Taux de distorsion harmonique, tension U12	thdU
147	THD_U23	Taux de distorsion harmonique, tension U23	thdU
148	THD_U31	Taux de distorsion harmonique, tension U31	thdU
149	TDD_I	Demande distorsion totale, courant I	t ddl
150	TDD_I1	Demande distorsion totale, courant I1	t ddl
151	TDD_I2	Demande distorsion totale, courant I2	t ddl
152	TDD_I3	Demande distorsion totale, courant I3	t ddl
153	D	Puissance réactive de distorsion, système	d
154	D1	Puissance réactive de distorsion, phase L1	d I
155	D2	Puissance réactive de distorsion, phase L2	d2
156	D3	Puissance réactive de distorsion, phase L3	d3
157	QG	Puissance réactive fondamentale, système	9 H I
158	QG1	Puissance réactive fondamentale, phase L1	9 H I
159	QG2	Puissance réactive fondamentale, phase L2	9 H I
160	QG3	Puissance réactive fondamentale, phase L3	9 H I
161	PFG	cos(φ) fondamentale, système	cPh i
162	PFG1	cos(φ) fondamentale, phase L1	cPh i
163	PFG2	cos(φ) fondamentale, phase L2	cPh i
164	PFG3	cos(φ) fondamentale, phase L3	cPh i
165	TG	tan(φ) fondamentale, système	tPh i
166	TG1	tan(φ) fondamentale, L1	tPh i
167	TG2	tan(φ) fondamentale, L2	tPh i
168	TG3	tan(φ) fondamentale, L3	tPh i
169	UNB_UR2_UR1_MAX	Max. facteur déséquilibre tension UR2/UR1	Ur2 I
170	UNB_IR2_IR1_MAX	Max. facteur déséquilibre courant IR2/IR1	I r2 I
171	UNB_U0_UR1_MAX	Max. facteur déséquilibre tension U0/UR1	Ur0 I
172	UNB_I0_IR1_MAX	Max. facteur déséquilibre courant I0/IR1	I r0 I
173	THD_U_MAX	Max. taux de distorsion harmonique, tension U	thdU
174	THD_U1N_MAX	Max. taux de distorsion harmonique, tension U1N	thdU
175	THD_U2N_MAX	Max. taux de distorsion harmonique, tension U2N	thdU
176	THD_U3N_MAX	Max. taux de distorsion harmonique, tension U3N	thdU
177	THD_U12_MAX	Max. taux de distorsion harmonique, tension U12	thdU
178	THD_U23_MAX	Max. taux de distorsion harmonique, tension U23	thdU
179	THD_U31_MAX	Max. taux de distorsion harmonique, tension U31	thdU
180	TDD_I_MAX	Max. demande distorsion totale, courant I	tddI
181	TDD_I1_MAX	Max. demande distorsion totale, courant I1	tddI
182	TDD_I2_MAX	Max. demande distorsion totale, courant I2	tddI
183	TDD_I3_MAX	Max. demande distorsion totale, courant I3	tddI
184	D_MAX	Max. puissance réactive de distorsion, système	d
185	D1_MAX	Max. puissance réactive de distorsion, phase L1	d I
186	D2_MAX	Max. puissance réactive de distorsion, phase L2	d2
187	D3_MAX	Max. puissance réactive de distorsion, phase L3	d3
188	QG_MAX	Max. puissance réactive fondamentale, système	9 H I
189	QG1_MAX	Max. puissance réactive fondamentale, phase L1	9 H I
190	QG2_MAX	Max. puissance réactive fondamentale, phase L2	9 H I
191	QG3_MAX	Max. puissance réactive fondamentale, phase L3	9 H I
192	PFG_MIN_IN_L	Min. cos(φ) fondamentale, consommée/inductive	cP. lL
193	PFG_MIN_IN_C	Min. cos(φ) fondamentale, consommée/capacitive	cP. ic
194	PFG_MIN_OUT_L	Min. cos(φ) fondamentale, fournie/inductive	cP.oc
195	PFG_MIN_OUT_C	Min. cos(φ) fondamentale, fournie/capacitive	cP.oc
196	M1_PIN	Valeur moyenne 1: P consommée (dernière intervalle)	P. inc
197	M2_PIN	Valeur moyenne 2: P consommée (intervalle t-1)	P. inc
198	M3_PIN	Valeur moyenne 3: P consommée (intervalle t-2)	P. inc
199	M4_PIN	Valeur moyenne 4: P consommée (intervalle t-3)	P. inc
200	M5_PIN	Valeur moyenne 5: P consommée (intervalle t-4)	P. inc
201	M1_POUT	Valeur moyenne 1: P fournie (dernière intervalle)	PoUt
202	M2_POUT	Valeur moyenne 2: P fournie (intervalle t-1)	PoUt
203	M3_POUT	Valeur moyenne 3: P fournie (intervalle t-2)	PoUt
204	M4_POUT	Valeur moyenne 4: P fournie (intervalle t-3)	PoUt
205	M5_POUT	Valeur moyenne 5: P fournie (intervalle t-4)	PoUt
206	M1_QIN	Valeur moyenne 1: Q consommée (dernière intervalle)	q. inc
207	M2_QIN	Valeur moyenne 2: Q consommée (intervalle t-1)	q. inc
208	M3_QIN	Valeur moyenne 3: Q consommée (intervalle t-2)	q. inc
209	M4_QIN	Valeur moyenne 4: Q consommée (intervalle t-3)	9, inc
210	M5_QIN	Valeur moyenne 5: Q consommée (intervalle t-4)	9, inc
211	M1_QCAP	Valeur moyenne 1: Q capacitive (dernière intervalle)	9, c, R, P
212	M2_QCAP	Valeur moyenne 2: Q capacitive (intervalle t-1)	9, c, R, P
213	M3_QCAP	Valeur moyenne 3: Q capacitive (intervalle t-2)	9, c, R, P
214	M4_QCAP	Valeur moyenne 4: Q capacitive (intervalle t-3)	9, c, R, P
215	M5_QCAP	Valeur moyenne 5: Q capacitive (intervalle t-4)	9, c, R, P
216	M1_QIND	Valeur moyenne 1: Q inductive (dernière intervalle)	9, ind
217	M2_QIND	Valeur moyenne 2: Q inductive (intervalle t-1)	9, ind
218	M3_QIND	Valeur moyenne 3: Q inductive (intervalle t-2)	9, ind
219	M4_QIND	Valeur moyenne 4: Q inductive (intervalle t-3)	9, ind
220	M5_QIND	Valeur moyenne 5: Q inductive (intervalle t-4)	9, ind
221	M1_QOUT	Valeur moyenne 1: Q fournie (dernière intervalle)	9, out
222	M2_QOUT	Valeur moyenne 2: Q fournie (intervalle t-1)	9, out
223	M3_QOUT	Valeur moyenne 3: Q fournie (intervalle t-2)	9, out
224	M4_QOUT	Valeur moyenne 4: Q fournie (intervalle t-3)	9, out
225	M5_QOUT	Valeur moyenne 5: Q fournie (intervalle t-4)	9, out
226	M1_S	Valeur moyenne 1: S (dernière intervalle)	5
227	M2_S	Valeur moyenne 2: S (intervalle t-1)	5
228	M3_S	Valeur moyenne 3: S (intervalle t-2)	5
229	M4_S	Valeur moyenne 4: S (intervalle t-3)	5
230	M5_S	Valeur moyenne 5: S (intervalle t-4)	5
231	TR_PIN	Tendance valeur moyenne P consommée	tr,Pl
232	TR_POUT	Tendance valeur moyenne P fournie	tr,PO
233	TR_QIND	Tendance valeur moyenne Q inductive	tr,9L
234	TR_QCAP	Tendance valeur moyenne Q capacitive	tr,9C
235	TR_QIN	Tendance valeur moyenne Q consommée	tr,9I
236	TR_QOUT	Tendance valeur moyenne Q fournie	tr,9O
237	TR_S	Tendance valeur moyenne S	tr,S
238	M_PIN_MIN	Max. tendance valeur moyenne P consommée	P, inc
239	M_POUT_MIN	Max. tendance valeur moyenne P fournie	P, out
240	M_QIND_MIN	Max. tendance valeur moyenne Q inductive	9, ind
241	M_QCAP_MIN	Max. tendance valeur moyenne Q capacitive	9, c, R, P
242	M_QIN_MIN	Max. tendance valeur moyenne Q consommée	9, inc
243	M_QOUT_MIN	Max. tendance valeur moyenne Q fournie	9, out
244	M_S_MIN	Max. tendance valeur moyenne S	5
245	M_PIN_MAX	Min. tendance valeur moyenne P consommée	P, inc
246	M_POUT_MAX	Min. tendance valeur moyenne P fournie	P, out
247	M_QIND_MAX	Min. tendance valeur moyenne Q inductive	9, ind
248	M_QCAP_MAX	Min. tendance valeur moyenne Q capacitive	9, c, R, P
249	M_QIN_MAX	Min. tendance valeur moyenne Q consommée	9, inc
250	M_QOUT_MAX	Min. tendance valeur moyenne Q fournie	9, out
251	M_S_MAX	Min. tendance valeur moyenne S	5
252	M1	Valeur moyenne 1	i, I
253	M2	Valeur moyenne 2	i, 2
254	M3	Valeur moyenne 3	i, 3
255	M4	Valeur moyenne 4	i, 4
256	M5	Valeur moyenne 5	i, 5
257	M6	Valeur moyenne 6	i, 6
258	M7	Valeur moyenne 7	i, 7
259	M8	Valeur moyenne 8	i, 8
260	M9	Valeur moyenne 9	i, 9
261	M10	Valeur moyenne 10	i, 10
262	M11	Valeur moyenne 11	i, 11
263	M12	Valeur moyenne 12	π 12
264	TR_1	Tendance valeur moyenne 1	εr 1
265	TR_2	Tendance valeur moyenne 2	εr 2
266	TR_3	Tendance valeur moyenne 3	εr 3
267	TR_4	Tendance valeur moyenne 4	εr 4
268	TR_5	Tendance valeur moyenne 5	εr 5
269	TR_6	Tendance valeur moyenne 6	εr 6
270	TR_7	Tendance valeur moyenne 7	εr 7
271	TR_8	Tendance valeur moyenne 8	εr 8
272	TR_9	Tendance valeur moyenne 9	εr 9
273	TR_10	Tendance valeur moyenne 10	εr 10
274	TR_11	Tendance valeur moyenne 11	εr 11
275	TR_12	Tendance valeur moyenne 12	εr 12
276	M1_MIN	Max. valeur moyenne 1	π 1
277	M2_MIN	Max. valeur moyenne 2	π 2
278	M3_MIN	Max. valeur moyenne 3	π 3
279	M4_MIN	Max. valeur moyenne 4	π 4
280	M5_MIN	Max. valeur moyenne 5	π 5
281	M6_MIN	Max. valeur moyenne 6	π 6
282	M7_MIN	Max. valeur moyenne 7	π 7
283	M8_MIN	Max. valeur moyenne 8	π 8
284	M9_MIN	Max. valeur moyenne 9	π 9
285	M10_MIN	Max. valeur moyenne 10	π 10
286	M11_MIN	Max. valeur moyenne 11	π 11
287	M12_MIN	Max. valeur moyenne 12	π 12
288	M1_MAX	Min. valeur moyenne 1	π 1
289	M2_MAX	Min. valeur moyenne 2	π 2
290	M3_MAX	Min. valeur moyenne 3	π 3
291	M4_MAX	Min. valeur moyenne 4	π 4
292	M5_MAX	Min. valeur moyenne 5	π 5
293	M6_MAX	Min. valeur moyenne 6	π 6
294	M7_MAX	Min. valeur moyenne 7	π 7
295	M8_MAX	Min. valeur moyenne8	π 8
296	M9_MAX	Min. valeur moyenne 9	π 9
297	M10_MAX	Min. valeur moyenne10	π 10
298	M11_MAX	Min. valeur moyenne 11	π 11
299	M12_MAX	Min. valeur moyenne 12	π 12
300	AOUT1	Sortie analogique 1	R0 1
301	AOUT2	Sortie analogique 2	R02
302	AOUT3 Sortie analogique 3		R03
303	AOUT4	Sortie analogique 4	R04
304	PIN_HT	Compteur P consommée, haut tarif	P1.HT
305	POUT_HT	Compteur P fournie, haut tarif	P0.HT
306	QIND_HT	Compteur Q inductive, haut tarif	9L.HT
307	QCAP_HT	Compteur Q capacitive, haut tarif	9C.HT
308	QIN_HT	Compteur Q consommée, haut tarif	9L.HT
309	QOUT_HT	Compteur Q fournie, haut tarif	90.HT
310	PIN_LT	Compteur P consommée, bas tarif	P1.LT
311	POUT_LT	Compteur P fournie, bas tarif	P0LT
312	QIND_LT	Compteur Q inductive, bas tarif	9L.LT
313	QCAP_LT	Compteur Q capacitive, bas tarif	9CL.T
314	QIN_LT	Compteur Q consommée, bas tarif	9L.LT
315	QOUT_LT	Compteur Q fournie, bas tarif	90LT
316	P1IN_HT	Compteur P1 consommée, haut tarif	P1L.H
317	P2IN_HT	Compteur P2 consommée, haut tarif	P2I.H
318	P3IN_HT	Compteur P3 consommée, haut tarif	P3I.H
319	Q1IN_HT	Compteur Q1 consommée, haut tarif	9II.H
320	Q2IN_HT	Compteur Q2 consommée, haut tarif	92I.H
321	Q3IN_HT	Compteur Q3 consommée, haut tarif	93I.H
322	P1IN_LT	Compteur P1 consommée, bas tarif	P1I.L
323	P2IN_LT	Compteur P2 consommée, bas tarif	P2I.L
324	P3IN_LT	Compteur P3 consommée, bas tarif	P3I.L
325	Q1IN_LT	Compteur Q1 consommée, bas tarif	9II.L
326	Q2IN_LT	Compteur Q2 consommée, bas tarif	92I.L
327	Q3IN_LT	Compteur Q3 consommée, bas tarif	93I.L
328	CNTR_IO2_HT	Compteur I/O 2, haut tarif	E2H
329	CNTR_IO6_HT	Compteur I/O 6, haut tarif	E6H
330	CNTR_IO7_HT	Compteur I/O 7, haut tarif	E7H
331	CNTR_IO8_HT	Compteur I/O 8, haut tarif	E8H
332	CNTR_IO9_HT	Compteur I/O 9, haut tarif	E9H
333	CNTR_IO10_HT	Compteur I/O 10, haut tarif	E10H
334	CNTR_IO11_HT	Compteur I/O 11, haut tarif	E11H
335	CNTR_IO2_LT	Compteur I/O 2, bas tarif	E2L
336	CNTR_IO6_LT	Compteur I/O 6, bas tarif	E6L
337	CNTR_IO7_LT	Compteur I/O 7, bas tarif	E7L
338	CNTR_IO8_LT	Compteur I/O 8, bas tarif	E8L
339	CNTR_IO9_LT	Compteur I/O 9, bas tarif	E9L
340	CNTR_IO10_LT	Compteur I/O 10, bas tarif	E10L
341	CNTR_IO11_LT	Compteur I/O 11, bas tarif	E11L
356	RTC_UTC	L'heure UTC en secondes depuis le 1er Janvier 1970	UTC.E
357	EV_TIME	Heure UTC du dernier événement	EUT.E
358	OPR_CNTR	Compteur d'heures d'exploitation APLUS	OET
359	OPR_CNTR1	Compteur d'heures de service 1, réarmable	OET.C.I
360	OPR_CNTR2	Compteur d'heures de service 1, réarmable	OET.C2
361	OPR_CNTR3	Compteur d'heures de service 1, réarmable	OET.C3
362	RTC_LOCAL	L'heure locale en secondes depuis le 1er Janvier 1970	LOC.E
363	H2_U1X:	Tension phase 1: contenu de la 2ème harmonique:
424	H63_U1X	Tension phase 1: contenu de la 63e harmonique
425	H2_U2X:	Tension phase 2: contenu de la 2ème harmonique:
486	H63_U2X	Tension phase 2: contenu de la 63e harmonique
487	H2_U3X:	Tension phase 3: contenu de la 2ème harmonique:
548	H63_U3X	Tension phase 3: contenu de la 63e harmonique
549	H2_I1X:	Courant phase 1: contenu de la 2ème harmonique:
610	H63_I1X	Courant phase 1: contenu de la 63e harmonique
611	H2_I2X:	Courant phase 2: contenu de la 2ème harmonique:
672	H63_I2X	Courant phase 2: contenu de la 63e harmonique
673	H2_I3X:	Courant phase 3: contenu de la 2ème harmonique:
734	H63_I3X	Courant phase 3: contenu de la 63e harmonique
735	H2_U1X_MAX:	Tension phase 1: contenu max. de la 2ème harmonique:
796	H63_U1X_MAX	Tension phase 1: contenu max. de la 63e harmonique
797	H2_U2X_MAX:	Tension phase 2: contenu max. de la 2ème harmonique:
858	H63_U2X_MAX	Tension phase 2: contenu max. de la 63e harmonique
No.	Nom (matrice) Description		Nom (affichage)
859	H2_U3X_MAX	Tension phase 3: contenu max. de la 2ème harmonique
920	H63_U3X_MAX	Tension phase 3: contenu max. de la 63e harmonique
921	H2_I1X_MAX	Courant phase 1: contenu max. de la 2ème harmonique
982	H63_I1X_MAX	Courant phase 1: contenu max. de la 63e harmonique
983	H2_I2X_MAX	Courant phase 2: contenu max. de la 2ème harmonique
1044	H63_I2X_MAX	Courant phase 2: contenu max. de la 63e harmonique
1045	H2_I3X_MAX	Courant phase 3: contenu max. de la 2ème harmonique
1106	H63_I3X_MAX	Courant phase 3: contenu max. de la 63e harmonique

B1 Matrice des mesures: réseau monophasé

U_MAX
U
U_MIN
I	B
I_MAX	B_MAX
P
P_MAX
Q
Q_MAX
S
S_MAX
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
F_MAX
F
F_MIN
P	P	P	P	P
Q	J	Q	S	QG
S		PF	L	TG
D	QG
D_MAX	QG_MAX
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
THD_U
THD_U_MAX
TDD_I
TDD_I_MAX

Bloc avec moyennes des puissances
H2_U	H3_U	H4_U	..	H48_U	H49_U	H50_U
H2_U_MAX	H3_U_MAX	H4_U_MAX		H48_U_MAX	H49_U_MAX	H50_U_MAX
H2_I	H3_I	H4_I	..	H48_I	H49_I	H50_I
H2_I_MAX	H3_I_MAX	H4_I_MAX		H48_I_MAX	H49_I_MAX	H50_I_MAX

B2 Matrice des mesures: phase auxiliaire (réseau biphasé)

U1NU2NU	U1N_MAXU2N_MAXU_MAX	U1N_MINU2N_MINU_MIN	UNEUNE_MAX
I1I2	I1_MAXI2_MAX	IB1IB2	IB1_MAXIB2_MAX
P1P2P	P1_MAXP2_MAXP_MAX
Q1Q2Q	Q1_MAXQ2_MAXQ_MAX
S1S2S	S1_MAXS2_MAXS_MAX
PFPF1PF2	PFPF_MIN_IN_LPF_MIN_IN_C	PFPF_MIN_OUT_LPF_MIN_OUT_C	PFGPFG1PFG2	PFGPFG_MIN_IN_LPFG_MIN_IN_C	PFGPFG_MIN_OUT_LPFG_MIN_OUT_C
F_MAXFF_MIN
PQSS	PU_MEANI_MEAN	PQPF	PSF	PQGTG
P1Q1S1	P2Q2S2	U1NI1P1	U2NI2P2
D1D2	D1_MAXD2_MAX	DD_MAX	QG1QG2	QG1_MAXQG2_MAX	QGQG_MAX
dd.mmhh.mmss	OPR_CNTR1OPR_CNTR2OPR_CNTR3	OPR_CNTR
THD_U1NTHD_U1N_MAX	THD_U2NTHD_U2N_MAX
TDD_I1TDD_I1_MAX	TDD_I2TDD_I2_MAX

Bloc avec moyennes des puiss ances
H2_U1N	H3_U1N	H4_U1N	...	H48_U1N	H49_U1N	H50_U1N
H2_U1N_MAX	H3_U1N_MAX	H4_U1N_MAX		H48_U1N_MAX	H49_U1N_MAX	H50_U1N_MAX
H2_U2N	H3_U2N	H4_U2N	...	H48_U2N	H49_U2N	H50_U2N
H2_U2N_MAX	H3_U2N_MAX	H4_U2N_MAX		H48_U2N_MAX	H49_U2N_MAX	H50_U2N_MAX
H2_I1	H3_I1	H4_I1	...	H48_I1	H49_I1	H50_I1
H2_I1_MAX	H3_I1_MAX	H4_I1_MAX		H48_I1_MAX	H49_I1_MAX	H50_I1_MAX
H2_I2	H3_I2	H4_I2	...	H48_I2	H49_I2	H50_I2
H2_I2_MAX	H3_I2_MAX	H4_I2_MAX		H48_I2_MAX	H49_I2_MAX	H50_I2_MAX

B3 Matrice des mesures: réseau triphasé équilibré 3 fils

U12	U12_MAX	U12_MIN	DEV_UMAX
U23	U23_MAX	U23_MIUN	DEV_UMAX_MAX
U31	U31_MAX	U31_MIN
UR1	UNB_UR2_UR1
UR2	UNB_UR2_UR1_MAX
U0
I	IB
I_MAX	IB_MAX
P
P_MAX
Q
Q_MAX
S
S_MAX
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
F_MAX
F
F_MIN
P	P	P	P
Q	Q	S	QG
S	PF	F	TG
D	QG
D_MAX	QG_MAX
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
THD_U12	THD_U23	THD_U31
THD_U12_MAX	THD_U23_MAX	THD_U31_MAX
TDD_I
TDD_I_MAX

Bloc avec moyennes des puissances
H2_U12H2_U12_MAX	H3_U12H3_U12_MAX	H4_U12H4_U12_MAX	...	H48_U12H48_U12_MAX	H49_U12H49_U12_MAX	H50_U12H50_U12_MAX
H2_U23H2_U23_MAX	H3_U23H3_U23_MAX	H4_U23H4_U23_MAX	...	H48_U23H48_U23_MAX	H49_U23H49_U23_MAX	H50_U23H50_U23_MAX
H2_U31H2_U31_MAX	H3_U31H3_U31_MAX	H4_U31H4_U31_MAX	...	H48_U31H48_U31_MAX	H49_U31H49_U31_MAX	H50_U31H50_U31_MAX
H2_IH2_I_MAX	H3_IH3_I_MAX	H4_IH4_I_MAX	...	H48_IH48_I_MAX	H49_IH49_I_MAX	H50_IH50_I_MAX

B4 Matrice des mesures: réseau triphasé 3 fils non équilibré

U12	U12_MAX	U12_MIN	DEV_UMAX
U23	U23_MAX	U23_MIN	DEV_UMAX_MAX
U31	U31_MAX	U31_MIN
UR1	UNB_UR2_UR1
UR2	UNB_UR2_UR1_MAX
U0
I1	I1_MAX	IB1	IB1_MAX	DEV_IMAX
I2	I2_MAX	IB2	IB2_MAX	DEV_IMAX_MAX
I3	I3_MAX	IB3	IB3_MAX
IR1	UNB_IR2_IR1
IR2	UNB_IR2_IR1_MAX
I0
P
P_MAX
Q
Q_MAX
S
S_MAX
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
F_MAX
F
F_MIN
P	P	P	P	P
Q	U_MEAN	Q	S	QG
S	I_MEAN	PF	F	TG
D	QG
D_MAX	QG_QG_MAX
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
THD_U12	THD_U23	THD_U31
THD_U12_MAX	THD_U23_MAX	THD_U31_MAX
TDD_I1	TDD_I2	TDD_I3
TDD_I1_MAX	TDD_I2_MAX	TDD_I3_MAX
Bloc avec moyennes des puissances.
H2_U12	H3_U12	H4_U12	...	H48_U12	H49_U12	H50_U12
H2_U12_MAX	H3_U12_MAX	H4_U12_MAX	...	H48_U12_MAX	H49_U12_MAX	H50_U12_MAX
H2_U23	H3_U23	H4_U23	...	H48_U23	H49_U23	H50_U23
H2_U23_MAX	H3_U23_MAX	H4_U23_MAX	...	H48_U23_MAX	H49_U23_MAX	H50_U23_MAX
H2_U31	H3_U31	H4_U31	...	H48_U31	H49_U31	H50_U31
H2_U31_MAX	H3_U31_MAX	H4_U31_MAX	...	H48_U31_MAX	H49_U31_MAX	H50_U31_MAX
H2_I1	H3_I1	H4_I1	...	H48_I1	H49_I1	H50_I1
H2_I1_MAX	H3_I1_MAX	H4_I1_MAX	...	H48_I1_MAX	H49_I1_MAX	H50_I1_MAX
H2_I2	H3_I2	H4_I2	...	H48_I2	H49_I2	H50_I2
H2_I2_MAX	H3_I2_MAX	H4_I2_MAX	...	H48_I2_MAX	H49_I2_MAX	H50_I2_MAX
H2_I3	H3_I3	H4_I3	...	H48_I3	H49_I3	H50_I3
H2_I3_MAX	H3_I3_MAX	H4_I3_MAX	...	H48_I3_MAX	H49_I3_MAX	H50_I3_MAX

B5 Matrice des mesures: réseau triphasé non équilibré 3 fils (Aron)

U12	U12_MAX	U12_MIN	DEV_UMAX
U23	U23_MAX	U23_MIN	DEV_UMAX_MAX
U31	U31_MAX	U31_MIN
UR1	UNB_UR2_UR1
UR2	UNB_UR2_UR1_MAX
U0
I1	I1_MAX	IB1	IB1_MAX
I2	I2_MAX	IB2	IB2_MAX
I3	I3_MAX	IB3	IB3_MAX
P
P_MAX
Q
Q_MAX
S
S_MAX
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
F_MAX
F
F_MIN
P	P	P	P
Q	U_MEAN	Q	S
S	I_MEAN	PF	F
D	QG
D_MAX	QG_MAX
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm
ss	OPR_CNTR2
	OPR_CNTR3
THD_U12	THD_U23	THD_U31
THD_U12_MAX	THD_U23_MAX	THD_U31_MAX
TDD_I1	TDD_I2	TDD_I3
TDD_I1_MAX	TDD_I2_MAX	TDD_I3_MAX

Bloc avec moyennes des puissances
H2_U12H2_U12_MAX	H3_U12H3_U12_MAX	H4_U12H4_U12_MAX	...	H48_U12H48_U12_MAX	H49_U12H49_U12_MAX	H50_U12H50_U12_MAX
H2_U23H2_U23_MAX	H3_U23H3_U23_MAX	H4_U23H4_U23_MAX	...	H48_U23H48_U23_MAX	H49_U23H49_U23_MAX	H50_U23H50_U23_MAX
H2_U31H2_U31_MAX	H3_U31H3_U31_MAX	H4_U31H4_U31_MAX	...	H48_U31H48_U31_MAX	H49_U31H49_U31_MAX	H50_U31H50_U31_MAX
H2_I1H2_I1_MAX	H3_I1H3_I1_MAX	H4_I1H4_I1_MAX	...	H48_I1H48_I1_MAX	H49_I1H49_I1_MAX	H50_I1H50_I1_MAX
H2_I2H2_I2_MAX	H3_I2H3_I2_MAX	H4_I2H4_I2_MAX	...	H48_I2H48_I2_MAX	H49_I2H49_I2_MAX	H50_I2H50_I2_MAX
H2_I3H2_I3_MAX	H3_I3H3_I3_MAX	H4_I3H4_I3_MAX	...	H48_I3H48_I3_MAX	H49_I3H49_I3_MAX	H50_I3H50_I3_MAX

B6 Matrice des mesures: réseau triphasé 4 fils équilibré

U_MAX
U
U_MIN
I	IB
I_MAX	IB_MAX
P
P_MAX
Q
Q_MAX
S
S_MAX
PF	PF	PFG	PFG
PF_MIN_IN_L	PF_MIN_OUT_L	PFG_MIN_IN_L	PFG_MIN_OUT_L
PF_MIN_IN_C	PF_MIN_OUT_C	PFG_MIN_IN_C	PFG_MIN_OUT_C
F_MAX
F
F_MIN
P	P	P	P	P
Q	U	Q	S	QG
S	I	PF	F	TG
D	QG
D_MAX	QG_MAX
dd.mm	OPR_CNTR1	OPR_CNTR
hh.mm	OPR_CNTR2
ss	OPR_CNTR3
THD_U
THD_U_MAX
TDD_I
TDD_I_MAX
Bloc avec moyennes des puissances.
H2_U	H3_U	H4_U	...	H48_U	H49_U	H50_U
H2_U_MAX	H3_U_MAX	H4_U_MAX		H48_U_MAX	H49_U_MAX	H50_U_MAX
H2_I	H3_I	H4_I	...	H48_I	H49_I	H50_I
H2_I_MAX	H3_I_MAX	H4_I_MAX		H48_I_MAX	H49_I_MAX	H50_I_MAX

B7 Matrice des mesures: réseau triphasé non équilibré 4 fils

U1NU2NU3N	U1N_MAXU2N_MAXU3N_MAX	U1N_MINU2N_MINU3N_MIN	J12J23J31	U12_MAXU23_MAXU31_MAX	U12_MINU23_MIUNU31_MIN	UNEUNE_MAX	DEV_UMAXDEV_UMAX_MAX
UR1UR2U0	UNB_UR2_UR1UNB_UR2_UR1_MAX
I1I2I3	I1_MAXI2_MAXI3_MAX	IB1IB2B3	B1_MAXB2_MAXB3_MAX	ININ_MAX	DEV_IMAXDEV_IMAX_MAX
IR1IR2I0	UNB_IR2_IR1UNB_IR2_IR1_MAX
P1P2P3	P1_MAXP2_MAXP3_MAX	PP_MAX
Q1Q2Q3	Q1_MAXQ2_MAXQ3_MAX	QQ_MAX
S1S2S3	S1_MAXS2_MAXS3_MAX	SS_MAX
PF1PF2PF3	PFPF_MIN_IN_LPF_MIN_IN_C	PFPF_MIN_OUT_LPF_MIN_OUT_C	PFG1PFG2PFG3	PFGPFG_MIN_IN_LPFG_MIN_IN_C	PFGPFG_MIN_OUT_LPFG_MIN_OUT_C
F_MAXFF_MIN
PQSI	PU_MEANI_MEAN	PQPF	PSF	PGTG
P1Q1S1	P2Q2S2	P3Q3S3	U1N1P1	U2N2P2	U3N3P3
D1D2D3	D1_MAXD2_MAXD3_MAX	DD_MAX	QG1QG2QG3	QG1_MAXQG2_MAXQG3_MAX	QGQG_MAX
dd.mmhh.mmss	OPR_CNTR1OPR_CNTR2OPR_CNTR3	OPR_CNTR
THD_U1NTHD_U1N_MAX	THD_U2NTHD_U2N_MAX	THD_U3NTHD_U3N_MAX
TDD_I1TDD_I1_MAX	TDD_I2TDD_I2_MAX	TDD_I3TDD_I3_MAX

Bloc avec moyennes des puissances
H2_U1N	H3_U1N	H4_U1N	...	H48_U1N	H49_U1N	H50_U1N
H2_U1N_MAX	H3_U1N_MAX	H4_U1N_MAX		H48_U1N_MAX	H49_U1N_MAX	H50_U1N_MAX
H2_U2N	H3_U2N	H4_U2N	...	H48_U2N	H49_U2N	H50_U2N
H2_U2N_MAX	H3_U2N_MAX	H4_U2N_MAX		H48_U2N_MAX	H49_U2N_MAX	H50_U2N_MAX
H2_U3N	H3_U3N	H4_U3N	...	H48_U3N	H49_U3N	H50_U3N
H2_U3N_MAX	H3_U3N_MAX	H4_U3N_MAX		H48_U3N_MAX	H49_U3N_MAX	H50_U3N_MAX
H2_I1	H3_I1	H4_I1	...	H48_I1	H49_I1	H50_I1
H2_I1_MAX	H3_I1_MAX	H4_I1_MAX		H48_I1_MAX	H49_I1_MAX	H50_I1_MAX
H2_I2	H3_I2	H4_I2	...	H48_I2	H49_I2	H50_I2
H2_I2_MAX	H3_I2_MAX	H4_I2_MAX		H48_I2_MAX	H49_I2_MAX	H50_I2_MAX
H2_I3	H3_I3	H4_I3	...	H48_I3	H49_I3	H50_I3
H2_I3_MAX	H3_I3_MAX	H4_I3_MAX		H48_I3_MAX	H49_I3_MAX	H50_I3_MAX

B8 Matrice des mesures: réseau triphasé 4 fils non équilibré (open Y)

U1NU2NU3N	U1N_MAXU2N_MAXU3N_MAX	U1N_MINU2N_MINU3N_MIN	U12U23U31	U12_MAXU23_MAXU31_MAX	U12_MINU23_MINU31_MIN
I1I2I3	I1_MAXI2_MAXI3_MAX	IB1IB2IB3	IB1_MAXIB2_MAXIB3_MAX	ININ_MAX	DEV_IMAXDEV_IMAX_MAX
IR1IR2I0	UNB_IR2_IR1UNB_IR2_IR1_MAX
P1P2P3	P1_MAXP2_MAXP3_MAX	PP_MAX
Q1Q2Q3	Q1_MAXQ2_MAXQ3_MAX	QQ_MAX
S1S2S3	S1_MAXS2_MAXS3_MAX	SS_MAX
PF1PF2PF3	PFPF_MIN_IN_LPF_MIN_IN_C	PFPF_MIN_OUT_LPF_MIN_OUT_C	PFG1PFG2PFG3	PFGPFG_MIN_IN_LPFG_MIN_IN_C	PFGPFG_MIN_OUT_LPFG_MIN_OUT_C
F_MAXFF_MIN
PQSI	PU_MEANI_MEAN	PPF	PSF	PQGTG
P1Q1S1	P2Q2S2	P3Q3S3	U1NI1P1	U2NI2P2	U3NI3P3
D1D2D3	D1_MAXD2_MAXD3_MAX	DD_MAX	QG1QG2QG3	QG1_MAXQG2_MAXQG3_MAX	QGQG_MAX
dd.mmhh.mmss	OPR_CNTR1OPR_CNTR2OPR_CNTR3	OPR_CNTR
THD_U1NTHD_U1N_MAX	THD_U2NTHD_U2N_MAX	THD_U3NTHD_U3N_MAX
TDD_I1TDD_I1_MAX	TDD_I2TDD_I2_MAX	TDD_I3TDD_I3_MAX
Bloc avec moyennes des puissances
H2_U1NH2_U1N_MAX	H3_U1NH3_U1N_MAX	H4_U1NH4_U1N_MAX	...	H48_U1NH48_U1N_MAX	H49_U1NH49_U1N_MAX
H2_U2NH2_U2N_MAX	H3_U2NH3_U2N_MAX	H4_U2NH4_U2N_MAX	...	H48_U2NH48_U2N_MAX	H49_U2NH49_U2N_MAX
H2_U3NH2_U3N_MAX	H3_U3NH3_U3N_MAX	H4_U3NH4_U3N_MAX	...	H48_U3NH48_U3N_MAX	H49_U3NH49_U3N_MAX
H2_I1H2_I1_MAX	H3_I1H3_I1_MAX	H4_I1H4_I1_MAX	...	H48_I1H48_I1_MAX	H49_I1H49_I1_MAX
H2_I2H2_I2_MAX	H3_I2H3_I2_MAX	H4_I2H4_I2_MAX	...	H48_I2H48_I2_MAX	H49_I2H49_I2_MAX
H2_I3H2_I3_MAX	H3_I3H3_I3_MAX	H4_I3H4_I3_MAX	...	H48_I3H48_I3_MAX	H49_I3H49_I3_MAX

B9 Matrice des mesures: moyennes des puissances

TENDANCE	MINI / MAXI	Actuelle	Actuelle - 1	Actuelle - 2	Actuelle - 3	Actuelle - 4
TR_PIN	M_PIN_MAXM_PIN_MIN	M1_PIN	M2_PIN	M3_PIN	M4_PIN	M5_PIN
TR_POUT	M_POUT_MAXM_POUT_MIN	M1_POUT	M2_POUT	M3_POUT	M4_POUT	M5_POUT
TR_QIN	M_QIN_MAXM_QIN_MIN	M1_QIN	M2_QIN	M3_QIN	M4_QIN	M5_QIN
TR_QOUT	M_QOUT_MAXM_QOUT_MIN	M1_QOUT	M2_QOUT	M3_QOUT	M4_QOUT	M5_QOUT
TR_QIND	M_QIND_MAXM_QIND_MIN	M1_QIND	M2_QIND	M3_QIND	M4_QIND	M5_QIND
TR_QCAP	M_QCAP_MAXM_QCAP_MIN	M1_QCAP	M2_QCAP	M3_QCAP	M4_QCAP	M5_QCAP
TR_S	M_S_MAXM_S_MIN	M1_S	M2_S	M3_S	M4_S	M5_S

C FCC statement

Acquittement des alarmes 44

Affichage-luminosité 38

Alarme

acquittement 8

conception 8

réinitialisation....8

Analyse des harmoniques .... 65

C

Carte SD 52

accès 53

changer 52

DEL 52

Commande d'un compteur.... 24

Composantes symétriques 66

Compteurs....70

réinitialisation.... 45

Compteurs d'heures de service .... 11

Configuration

Ethernet Modbus/TCP 48

menu 46

Profibus DP 48

Consignes de sécurité 6

cosφ 67

Croquis d'encombrements

avec affichage 60

Croquis d'encombrements

sans affichage 61

D

Dépose....14

Description de l'appareil 6

Déséquilibre du système 66

Données techniques.... 55

E

Enregistreur de données 52

activer....52

analyse 53

Équipement fourni 6

Équipement fourni....5

Ethernet....30

DEL 30

installation du réseau 31

G

Grandeurs de mesure....62

analyse des harmoniques 65

compteurs....70

déséquilibre du système 66

facteurs de puissance 63

grandeurs de base....62

moyennes et tendance....69

puissance réactive 67

surveillance des défauts à la terre...... 64

tension de déplacement du point neutre .. 64

H

Heure et date....50

|

Image Modbus....13

Intégration....14

L

Lecture de compteurs.... 42

Logiciel

CB-Analyzer....53

CB-Manager 27

ONLINE / OFFLINE 29

simulation d'E/S 29

système de sécurité....35

utilisation....28

M

Matrices d'affichage....71

Menu 46

Mesure

interrompue....7

Mise à l'échelle ....7

Mise en service....27

Mode compteur....7

Modes d'affichage

FULL....39

LOOP....41

REDUCED 40

USER....41

Modes de commande ....37

Modes de fonctionnement....7

Montage mécanique ....14

Moyennes et tendance....69

N

NTP 33

O

Organes d'affichage....36

Organes de commande....36

P

Pare-feu....33

Portes logique

XNOR 10

Portes logiques

AND....10

NOR....10

OR....10

XOR....10

Ports TCP 33

Profibus DP

configuration 48

DEL....26

installation....34

Puissance réactive....67

R

Raccordements électriques

circuit Aron....19

énergie auxiliaire 22

entrée numérique....23

Entrées courants Rogowski....21

interface Modbus....25

Open-Y....20

Profibus DP....26

relais 22

sections de conducteur ....16

sortie analogique....25

sortie numérique ....24

split phase....21

Réinitialisation des valeurs de mesure .....45

Réseaux IT 64

S

Service et entretien 54

Suppression du point zéro....56

Surveillance 8

Synchronisation horaire 33

T

Traitement d'alarme 43

TUC 50

V

Valeurs de mesure

réinitialisation ....45

Valeurs limites....11

surveillance dynamique....7

Vérification de l'installation 29
