VIGI C540V - Caméra de surveillance TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance extérieure
Marque	TP-Link
Modèle	VIGI C540V
Résolution maximale	4 MP (2560 x 1440 px)
Angle de vue	Horizontal : 100°, vertical : 55°
Vision nocturne	Oui, infrarouge jusqu'à 30 m
Alimentation	PoE (Power over Ethernet) IEEE 802.3af
Connectivité	Ethernet RJ45 10/100 Mbps
Protocoles supportés	TCP/IP, UDP, HTTP, RTSP, ONVIF
Dimensions	72 mm x 72 mm x 150 mm
Poids	320 g
Indice de protection	IP67 (résistant à la poussière et à l'eau)
Température de fonctionnement	-30°C à 60°C
Stockage local	Carte microSD jusqu'à 256 Go
Audio	Microphone intégré, haut-parleur intégré
Fonctions intelligentes	Détection de mouvement, alerte email, zone de détection personnalisée
Montage	Mural, support inclus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Cryptage TLS, authentification par mot de passe
Pièces détachées et réparabilité	Alimentation externe non fournie ; câble Ethernet intégré (non remplaçable)
Informations générales	Garantie 2 ans ; compatible avec le logiciel VIGI de TP-Link

FOIRE AUX QUESTIONS - VIGI C540V TP-LINK

Comment installer la caméra TP-Link VIGI C540V ?

Fixez la caméra au mur à l'aide du support fourni. Connectez le câble Ethernet à un commutateur PoE ou à l'injecteur PoE fourni. Téléchargez l'application VIGI et suivez les instructions de configuration.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge a une portée allant jusqu'à 30 mètres, ce qui permet une surveillance claire dans l'obscurité totale.

La caméra supporte-t-elle le stockage sur carte SD ?

Oui, elle dispose d'un emplacement pour carte microSD (jusqu'à 256 Go) pour l'enregistrement local. Vous pouvez également utiliser un enregistreur NVR.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière de la caméra pendant environ 10 secondes jusqu'à ce que le voyant clignote. Les paramètres seront réinitialisés.

Puis-je utiliser la caméra sans abonnement cloud ?

Oui, vous pouvez utiliser la caméra en local avec un stockage sur carte SD ou un NVR. Les fonctionnalités cloud sont optionnelles.

Quelle est la résolution maximale de la caméra ?

La résolution maximale est de 4 mégapixels (2560 x 1440 pixels), offrant une qualité d'image nette et détaillée.

La caméra est-elle compatible avec Alexa ou Google Home ?

Oui, elle peut être intégrée via l'application VIGI et compatible avec les assistants vocaux pour la commande vocale et l'affichage sur écran connecté.

Comment activer la détection de mouvement ?

Dans l'application VIGI, allez dans les paramètres de la caméra, activez la détection de mouvement et définissez les zones de détection souhaitées. Vous recevrez des alertes sur votre téléphone.

Quel type d'alimentation est requis ?

La caméra est alimentée par PoE (Power over Ethernet) conforme à la norme IEEE 802.3af. Utilisez un commutateur PoE ou un injecteur PoE compatible.

La caméra est-elle résistante aux intempéries ?

Oui, elle possède un indice de protection IP67, ce qui la rend étanche à la poussière et résistante à l'eau, idéale pour une utilisation en extérieur.

MODE D'EMPLOI VIGI C540V TP-LINK

Caméra réseau panoramique/inclinaison à double objectif varifocale pour extérieur en couleur

Caméra réseau panoramique/inclinaison à double objectif varifocale pour extérieur

MODÈLE : VIGI C540V (zoom 3×)

4MP|H.265+

VIGI C540V | zoom 3×

Zoom instantané

Classification

Détection intelligente des humains et des véhicules, inclinaison mécanique

IP66*

Stockage intégré**

Classification des humains et des véhicules

Distingue intelligemment les humains et les véhicules des autres objets, afin que vous receviez des notifications d'événements plus précises.

Détection intelligente

Détection de mouvement

Intrusion dans une zone

Détection de retrait d'objet

Détection de sortie de zone

Franchissement de ligne

Sabotage de caméra

Détection d'objet abandonné

Détection d'entrée en zone

Zoom

• Zoom instantané
• Définition d'image nette et stable

Pan/Tilt flexible

• Patrouille personnalisée • Fonction de mémoire de coupure de courant
• Suivi automatique
• Surveillance et configuration à distance

Solution de surveillance VIGI

Le système de surveillance professionnel VIGI de TP-Link est dédié à la protection de l'entreprise que vous avez travaillé dur à bâtir—où que vous soyez, à tout moment.

Des fonctions exceptionnelles, des garanties de qualité fiables et une installation simplifiée travaillent ensemble pour assurer la sécurité et la sérénité de votre entreprise.

Installation flexible

Trouvez le point de vue idéal en fixant simplement votre caméra au plafond, au mur ou sur un poteau**.

Spécifications

Camera
Product Model VIGI C540V
Image Sensor 1/3" Progressive Scan CMOS
Shutter Speed 1/3 to 1/10000 s
Slow Shutter Yes
Min. Illumination 0.005 Lux; 0 Lux with IR/white light
Day & Night IR Cut Filter
Day/Night Switch Day/Night/Auto/Schedule-Switch
Zoom 3x Mixed Zoom
Lens
Focal Length 4-12 mm (Mixed Zoom)
Aperture F1.6
FOV Diagonal FOV: 100°, Horizontal FOV: 84°, Vertical FOV: 46°
Lens Mount M12*P 0.5
Angle Adjustment (Manual)
Range Pan: 0° to 332°, Tilt: 0° to 120°
PTZ
Pan/tilt Range Pan: 0° to 332°, Tilt: 0° to 120°
Pan/tilt Speed	Pan Speed: Configurable from 1° to 55°/s; Preset Speed: 55°/sTilt Speed: Configurable from 1° to 40°/s, Preset Speed 40°/s
Presets	300
Patrol Scan	8 patrols, up to 8 presets for each patrol
Power-off Memory	Yes; Auto restore to previous PTZ and lens status after power failure
Park Action	Yes; Preset; Patrol Scan
3D Positioning Yes
Illuminator
IR LED	Quantity: 1Range: 30mWavelength: 850nm
White LED	Quantity: 3Range: 30m
Illuminator On/Off Control	Auto/Scheduled/Always on/Always off
Video
Max. Resolution	2560 X 1440
Main Stream	Frame Rate50Hz: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps60Hz: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps, 30fpsResolution:2560x1440, 2304x1296, 2048x1280, 1920x1080,1280x720Note: If the image rotation is set to 90° or 270°, the frame rate only supports up to 20fps.
Sub-Stream	Frame Rate:50Hz: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps60Hz: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps, 30fpsResolution:640x480, 352x288, 320x240Note: If the image rotation is set to 90° or 270°, the frame rate only supports up to 20fps.
Bit Rate Control CBR, VBR
Video Compression	Main Stream: H.265+/H.265/H.264+/H.264Sub-Stream: H.265/H.264
H.264 Type Main Profile/High Profile
H.264+ Main Stream Supported
H.265 Type Main Profile
H.265+ Main Stream Supported
Video Bit Rate	Main Stream: 256 Kbps to 4 MbpsSub-Stream: 64 Kbps to 512 Kbps
Image Settings	Mirror, Brightness, Contrast, Saturation, Sharpness, Exposure, WDR, White Balance, Prevent Overexposure to Infrared Light, HLC Adjustable by Client Software, Rotation(90°/270°)
Image Enhancement BLC/3D DNR/HLC/SmartIR
Wide Dynamic Range DWDR
SNR ≥ 52 dB
Image Parameters Switch Yes
Privacy Mask Up to 4 Masks
ROI 1 Region
OSD Setting Yes
Audio
Audio Communication Yes
Audio Input	Yes
Audio Output	N/A
Audio Compression	Yes
Audio Sampling Rate	8KHz
Environment Noise Filtering	Yes
Audio Bit Rate 64 Kbps(G.711 alaw)
Network
Protocols	TCP/IP, UDP, ICMP, HTTP, HTTPS, DHCP, DNS, RTSP, NTP, UPnP UDP, SSL/TLS
Network Storage NAS (NFS, SMB/ CIFS)
API Open Network Video Interface (Profile S)
Web Browser	Google Chrome® 57 and aboveFirefox® 52 and aboveSafari® 11 and aboveMicrosoft® Edge 91 and above
Security	Password Protection, HTTPS Encryption, IP Address Filter, Digest Authentication
Simultaneous Live View 3 Main Streams & 3 Sub-Streams
Client VIGI App, VIGI Security Manager, VIGI NVR, Web
Cloud Yes
ONVIF Yes
Interface
Network Interface 1 RJ45 10/100M Self-Adaptive Ethernet Port, PoE
On-board Storage Built-In Memory Card	Slot, Support MicroSD Card, Up to 256 GB
Built-in Speaker Yes
Built-in Microphone	Yes; Records Anything Going on within a 15-ft Radius of the Camera
Audio N/A
Alarm N/A
Reset Button	Yes
Power	DC Power Port
Alarm and Event Management
Smart Event	Human & Vehicle Classification, Area Intrusion Detection, Line-Crossing Detection, People Detection, Vehicle Detection, Region Entering Detection, Region Exiting Detection, Object Abandoned Detection, Object Removal Detection
Basic Event	Motion Detection, Video Tampering Detection, Exception ( Illegal Login),
Alarm Linkage	Memory Card Video Recording, Message Push,, White Light Flashing
Linkage Method	N/A
Output Notification	Message Push
General
Operating Temperature	-30–60 °C
Storage Temperature	-40–60 °C
Operating Humidity	95% or Less (Non-Condensing)
Storage Humidity	95% or Less (Non-Condensing)
Power Supply	12V DC ± 5%, 5.5mm Coaxial Power Plug PoE (802.3af/at, class 0)
Power Consumption	Maximum 14 W
	Typical (Day Mode)	2.9 W
	Typical (Night Mode with IR LED)	5.7 W
	Typical (Night Mode with White LED)	6.1 W
Material Plastic
Protection IP66
Product Dimensions (L x W x H) 107*136*139 mm
Package Contents	VIGI Network Camera Quick Start Guide Waterproof Cable Attachments Mounting Accessories
Net Weight 0.43 Kg
Gross Weight 0.66 Kg
Certifications CE, NTRA, VCCI, KC, BSMI, FCC, IC

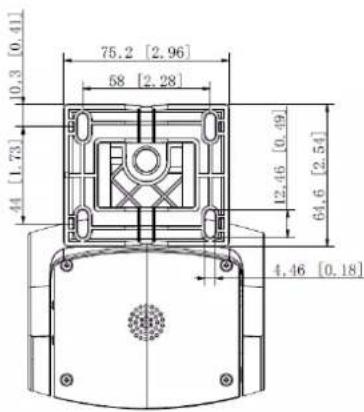

Dimensions

*La carte SD n'est pas incluse dans l'emballage.

Les spécifications sont sujettes à modification sans préavis et peuvent être consultées sur www.tp-link.com.
