Star Météo, la nouvelle gamme de La Crosse Technology pourra afficher jusqu’à 4, 5 ou 6 jours de prévisions météo : c’est une évolution majeure car elle permettra à chaque Français de disposer en permanence de Prévisions fiables! Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillent dans les services officiels et nationaux de plusieurs pays d’Europe. Ces données sont ensuite compilées et ordonnées numériquement pour leur utilisation par STAR METEO.
« IT+ » vous garantit une mise à jour instantanée des données relevées par vos capteurs extérieurs : suivez vos variations climatiques en temps réel dans votre environnement !
• Affichage permanent des mini/maxi de températures prévus pour la journée en cours et pour les 3 jours suivants • Paramétrage du département selon la localisation de l’utilisateur • Réglage du contraste de l'écran LCD • Affichage fixe ou défilant des prévisions • Témoin d'usure des piles Se pose sur une table
Installer l’émetteur à l’abri du rayonnement solaire pour recueillir une température et un taux d’hygrométrie ambiantes, et non de rayonnement, mais aussi de la pluie Ce transmetteur est résistant à l’eau mais n’est pas étanche aux eaux ruisselantes ou aux plongées !
Afin d’assurer le bon fonctionnement de votre produit « Star Météo » il est important de respecter les différentes étapes de mise en œuvre ci-après exposées. La technologie compliquée mise en œuvre pour assurer le bon fonctionnement de votre station nécessite de bien respecter les étapes d’installation, requiert de la patience et du bon sens. 1. 2.
Cette phase de synchronisation dure environ 40-70 minutes. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles dans la station et dans le transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus. Si les segments s’affichent sur l’écran LCD, la Station Météo commence immédiatement à recevoir le signal de l’émetteur extérieur. La température et l’hygrométrie extérieures devraient alors s’afficher sur l’écran de la Station météo. Si la température et l’hygrométrie extérieures ne s’affichent pas dans les 3 minutes qui suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.
Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe “Choix du département selon la localisation de la station” Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.
• La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception ne sa fasse pas du premier coup. C’est pourquoi, nous conseillons d’attendre 36 heures après l’insertion des piles pour diagnostiquer une nonréception. • La réception du signal STAR METEO peut aussi dépendre de l’emplacement de la station dans une bâtisse. La déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce. • La connexion de votre station au réseau STAR METEO est avérée dès lors que l’heure, et la météo par défaut (75) sont reçues. La synchronisation avec le département choisi n’est alors plus qu’une question de temps. • Dans tous les cas, si le réglage du département n’est pas possible, il convient de ré-initialiser la station. • Si après une 1ère mise en œuvre ou une réinitialisation, la réception des données météo est partielle (icône de prévision manquante pour le jour en cours ou l’un des jours suivants), ou que l’heure n’est pas affichée, il convient de ressortir les piles de la station de base et de les réinsérer quelques minutes plus tard. Un déplacement au sein de votre habitation est également conseillé. •

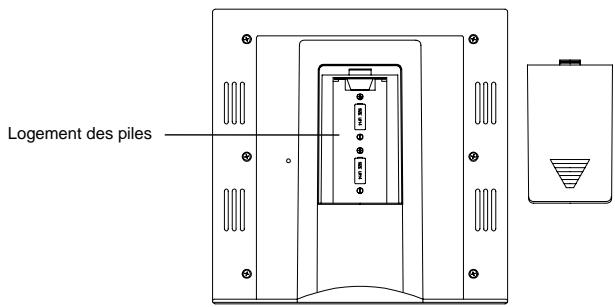

2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point. 3. Replacez le couvercle du compartiment à piles. INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR THERMO-HYGRO L'émetteur Thermo-hygro fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Pour installer et remplacer les piles : 1. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas. 2. Insérez les piles en respectant la polarité (voir le marquage). 3. Refermez le couvercle du compartiment à piles. Remarque : Lors du remplacement des piles, vérifiez que celles-ci ne s'éjectent pas spontanément des contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d’éviter les problèmes d'initialisation et de transmission.
Si cette procédure n’était pas respectée, la température extérieure ne s’afficherait pas sur la station de base sans que pour autant l’ensemble soit défaillant. REMPLACEMENT DES PILES : Il est recommandé de remplacer toutes les piles tous les ans afin d'assurer une précision optimale de tous les appareils. Participez à la protection de l'environnement. Rapportez les piles usées à un centre de collecte.

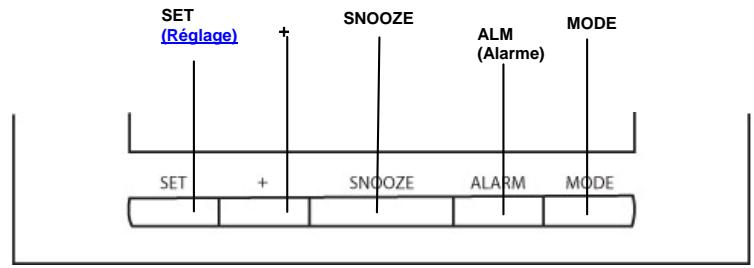

Station Météo : La station météo dispose de cinq touches de fonction faciles d'utilisation. SET (Réglage) - Consultation de la dernière heure de réception des prévisions météo,
Touche SNOOZE (Répétition de l’alarme) • Permet d’activer/désactiver la fonction "snooze" • En maintenant la pression pendant 2 secondes sur cette touche, vous pourrez arrêter la sonnerie en cours • Permet la consultation des prévisions météo par quarts de journées (affichage « STEP » à la place de la date • Quitter la fonction de réglage Touche ALM (Alarme) • Pour afficher l'heure de l’alarme et simultanément activer/désactiver (ON/ OFF) l’alarme ((•)) • Pour entrer dans le réglage de l’alarme ((•)), appuyez sur la touche pendant 3 secondes environ • Pour désactiver l’alarme Touche MODE • Pour basculer entre un affichage défilant des prévisions par quart de journée (« ROLL ») ou l’affichage fixe (« NORM »).
Dès que la température et l’hygrométrie extérieures sont affichées à l'écran de la station météo, la réception de l’heure et de la date radio pilotées via le signal Star Météo commence. Dans un délai moyen d’environ 40 à 70 minutes, l’heure et la date justes devraient s’afficher à l’écran de la station. Le bon affichage de l’heure et de la date est indispensable au processus de réception.
Il faut noter que certaines vallées très encaissées, notamment dans les Hautes Alpes ou au cœur du Massif Central (dans les environs du Larzac), reçoivent les ondes de façon très aléatoire. La qualité de réception des appareils est accrue pendant la nuit, notamment sur la plage horaire de 00h00 à 6h00. Le climat extérieur, par contre, peut influer sur la qualité de réception : • Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la réception (interférer). • De la même façon, un temps particulièrement clair (très dégagé), ou un temps qui accroît la pollution atmosphérique vont avoir un effet négatif sur la qualité de réception. L’influence positive : entre les extrêmes cités ci-dessus, c'est-à-dire un temps moyennement nuageux sera alors porteur de l’onde. La diffusion se fera donc sur l’ensemble du territoire national (hors Corse), mais il se peut que certaines bordures frontalières soient involontairement « arrosées ». Nous ne pouvons néanmoins pas garantir la réception des ondes en dehors des frontières du territoire métropolitain. Pour suivre la qualité de réception, l’une des 3 icônes de réception du signal satellite s’affiche : Réception optimale
Lorsque le département de votre choix est affiché, appuyer 4 fois de façon brève sur le bouton « SET » pour quitter la fonction de réglage et revenir sur l’affichage principal (ou attendez la période de temporisation de 15 secondes). NE PLUS TOUCHER À AUCUN BOUTON.
Vous recevrez les prévisions météo dans un délai de 6 HEURES après le réglage de votre département. Entre temps, il est normal que les icônes de prévisions ainsi que les mini/maxi de températures aient disparus de votre écran car il s’agissait des données par défaut du département 75. De manière générale, si le réglage du département n’est pas possible, il convient de ré-initialiser la station (données non reçues dans leur totalité). CONTRASTE DE L'ECRAN LCD : LCD (clignotant)
1. A partir de l’affichage principal, appuyez sur la touche SET pendant 3 secondes pour entrer dans la fonction de réglage 2. Lorsque le département clignote (à la place de la température extérieure), appuyez encore 3 fois de façon brève sur la touche SET 3. « LCD – « clignote alors à l’écran. Utilisez la touche + pour sélectionner le niveau de contraste désiré. 4. Appuyez sur la touche SET pour confirmer le réglage et sortir de la fonction de réglage.

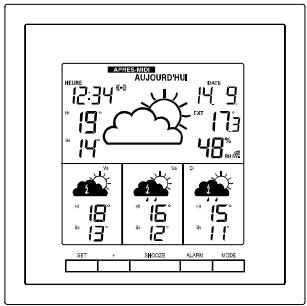

: de 6H00 à 12H00 APRES-MIDI : de 12H00 à 18H00 SOIREE : de 18H00 à 24H00 NUIT : de 24H00 à 6H00 Les icônes de prévision météo du jour sont symbolisées par une grande icône (dans la partie haute de l’écran). Les icônes de prévision des 3 jours suivants sont symbolisées par des icônes plus petites (partie basse de l’écran). •
L’affichage des prévisions météo pour le jour en cours et pour les 3 jours suivants se fait alors de façon alternée par quart de journée (Matin – Après-midi – Soir – Nuit). Chaque prévision météo est affichée durant 6 secondes.
Par exemple, à 10H du matin, les prévisions météo affichées seront celles des après-midi (prévoyez toutes vos sorties !). A 14H07, les prévisions seront donc celles des soirées.
« SNOOZE ». La consultation par ¼ de journées s’affiche pendant environ 20 secondes puis revient, automatiquement, sans autre manipulation, à l’affichage fixe.
Orageux avec éclaircies et pluie modérée
éclaircies et forte chute de neige
éclaircies et forte chute de neige
Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillent dans les services officiels et nationaux de plusieurs pays d’Europe. Ces données sont ensuite compilées et ordonnées numériquement pour leur utilisation par STAR METEO. REGLAGE DE L’ALARME Le réglage de l’alarme se fait de la façon suivante : 1. A partir de l’affichage principal, maintenez la pression sur la touche ALM. Les heures clignotent. 2. Procédez au réglage de l’heure d’alarme à l’aide de la touche + 3. Appuyez ensuite brièvement sur la touche ALM et passez au réglage des minutes 4. Les minutes clignotent. Procédez au réglage des minutes de l’alarme à l’aide de la touche + 5. Pressez ensuite brièvement sur la touche ALM pour confirmer votre réglage Veillez ensuite à activer l’alarme à l’aide de la touche ALM : une brève pression sur cette touche permet la consultation de l’heure d’alarme programmée, et permet également d’activer ((•)) ou de désactiver l’alarme. RELEVE DE TEMPERATURE INTERIEURE
Ces données de température et d’hygrométrie correspondent aux données relevées à l’endroit d’installation de l’émetteur, et peuvent donc varier assez rapidement selon les conditions locales : en effet, si l’émetteur est installé dans un endroit chaud (façade Sud d’une maison par exemple), la température augmentera en conséquence aux heures les plus chaudes de la journée. Au contraire, si l’émetteur est installé dans un endroit plus tempéré (façade Nord d’une maison ou dans une cave par exemple), la température relevée et affichée sera plus basse. MINI / MAXI DE TEMPERATURE
Cette fourchette de température mini/maxi ne peut être comparée avec la température locale relevée par l’émetteur Thermo/hygro local. Ces deux indications de température peuvent donc être différentes, surtout si l’émetteur local est dans des conditions d’exposition comme décrites ci-dessus. EMETTEUR THERMO-HYGRO LOCAL La température et l’hygrométrie extérieures sont relevées et transmises à la station de base toutes les 4 secondes. La portée de l'émetteur Thermo-hygro peut être influencée par la température. Les températures froides peuvent réduire le rayon d'émission. Veuillez tenir compte de cette information lors du positionnement de l'émetteur. RECEPTION DES DONNEES LOCALES DE L’EMETTEUR LOCAL Si les données de température et d’hygrométrie extérieures locales ne sont pas reçues dans les trois minutes suivant l'installation (ou si l’affichage extérieur affiche en permanence “--.-“ dans la section extérieure de la Station météo durant le fonctionnement normal), veuillez vérifier les points suivants : 1. L'écart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1,5 - 2 mètres. 2. Evitez de placer le récepteur sur ou à proximité d'huisseries en métal. 3. L'utilisation d'appareils électriques tels que casques audio fonctionnant sur la même fréquence (868MHz) peut entraver la bonne transmission et la bonne réception du signal. 4. L'utilisation, dans le voisinage, d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provoquer des interférences. Remarque : Lorsque le signal 868MHz est correctement réceptionné, n'ouvrez les compartiments à piles, ni de la station météo, ni de l'émetteur, car les piles peuvent être éjectées par accident et provoquer ainsi une ré-initialisation imprévue. Si tel est le cas, réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus) et éviter ainsi des problèmes de transmission. Le rayon d'émission entre l'émetteur et la station météo est de 100 mètres (en champ libre). Cette distance dépend cependant de l'environnement immédiat et des niveaux d'interférences. Si, malgré le
1. Fixer le support au mur désiré en utilisant les vis et chevilles en plastique. La surface sur laquelle l'appareil est installé peut influencer le rayon d'émission. Par exemple, si l'appareil est fixé avec un morceau de métal, son rayon d'émission peut se trouver réduit ou augmenté. Pour cette raison, nous
• Nettoyez les boîtiers et l'écran à l'aide d'un chiffon doux humide uniquement. N'utilisez aucun solvant ou produit abrasif au risque de rayer l'écran LCD et les boîtiers. • N'immergez pas les appareils dans l'eau et installez le transmetteur extérieur à l’abri des ruissellements • Retirez immédiatement les piles usées afin d'éviter toutes fuites et dégâts. Remplacez-les uniquement avec des piles neuves du type recommandé. • Ne tentez pas de réparer les appareils. Retournez-les au point d'achat d'origine pour réparation par un ingénieur qualifié. Ouvrir les appareils ou les trafiquer en annule la garantie. • N'exposez pas les appareils à des changements extrêmes et soudains de température ; ceci peut provoquer des modifications rapides des prévisions et réduire ainsi leur précision. CARACTERISTIQUES TECHNIQUES : Plage de mesure des températures Intérieure : -9,9ºC à +59,9ºC (résolution de 0,1ºC) (“OF.L” affiché en dehors de cette plage) Extérieure (Emetteur local) : -39,9°C à + 59,9°C (résolution de 0,1ºC) (“OF.L” affiché en dehors de cette plage) Plage de mesure de l’hygrométrie Extérieure (Transmetteur local) : de 1 à 99% (précision de +/-3%) (“OF.L” affiché en dehors de cette plage) Intervalle de relevé des données intérieures : 15 secondes Intervalle de relevé des données extérieures locales : 4 secondes (ou toutes les 15 minutes si les données sont perdues et que l’affichage indique “--.-“) Rayon d'émission : jusqu'à 100 mètres (champ libre) Alimentation : Tous les appareils électroniques doivent être désormais recyclés. Chaque utilisateur doit contribuer activement au recyclage de ses propres déchets • Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l’environnement • Ainsi qu’il est indiqué sur la boîte et sur le présent produit, la lecture du manuel est recommandée pour une utilisation optimisée ; ce produit ne doit pas être jeté dans des poubelles non spécialisées. • Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toutes conséquences consécutives à des relevés incorrects. • Cet appareil ne doit pas être utilisé à des fins médicales ou pour l'information du public. • Cet appareil n'est conçu que pour un usage individuel à titre d'indication du temps qu'il va faire et ne prétend pas être rigoureusement exact. Les prévisions météos indiquées par cet appareil ne doivent être considérées qu'à titre d'information. • Les spécifications de ce produit sont susceptibles de modifications sans avis préalable. • Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants. • La reproduction de tout ou partie de ce livret est interdite sans l'accord préalable et écrit du fabricant.
Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillent dans les services officiels et nationaux de plusieurs pays d’Europe. Ces données sont ensuite compilées et ordonnées numériquement pour leur utilisation par STAR METEO pour la France. La qualité des prévisions météo est donc celle de tous les services météo des grands média (Télévision notamment) puisque les informations de base proviennent des mêmes sources. Seule différence : les informations de STAR METEO sont plus détaillées et localisées que les informations publiées par les grands média.
L’heure est transmise et mise à jour par les envois via satellite, en même temps que les données météo. Suivant la situation géographique de la station, la mise à jour des données par les antennes relais peut être décalée de +/- 2 minutes (par rapport à la transmission précédente)… d’où un léger décalage possible de l’heure. Généralement, la déviation horaire est toutefois en dessous d’une minute et se compte en secondes.
La couverture nationale (hors Corse) est quasi-totale (97% du territoire français), mais il subsiste des zones géographiques où le signal risque de ne pas passer (certaines vallées très encaissées, notamment dans les Hautes Alpes ou au cœur du Massif Central -dans les environs du Larzacreçoivent les ondes de façon très aléatoire). Un autre facteur important à prendre en compte est le climat extérieur : • Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la réception (interférer).
NOTA : il est important de n’activer aucune fonction pendant le processus de réception. Donc de ne toucher aucun bouton jusqu’à réception des données de synchronisation, à savoir l’heure, le calendrier et les données par défaut (Département 75).
Le département sélectionné est consultable à partir du menu des réglages manuels (touche SET).
Lors d’un changement de localisation de la station, il convient de ré-initialiser totalement la station et de procéder à l’ensemble de la mise en œuvre telle que décrite ci-dessus. En effet, la station est au départ connectée au réseau STAR METEO par une antenne relais, donc une localisation précise. Déménager la Station vers une autre antenne relais requiert une nouvelle initialisation.
Il peut arriver que la transmission des informations météo et la réception du signal radio des émetteurs ne soient pas optimales. Il faut dans ce cas déplacer la station dans un autre endroit, où le signal sera mieux réceptionné. Dans le cas d’une réception parcellaire, la station peut ne pas afficher pendant un court laps de temps l’une ou l’autre des icônes. L’affichage reprendra lors de la réception suivante.
Non. Les stations de la gamme « STAR METEO » sont prévues pour ne gérer qu’un seul capteur extérieur.
Les données mini et maxi de température de la journée en cours sont des valeurs générales, faisant
Si le changement de piles n’a été effectué que sur la station de base, le capteur ne sera pas reconnu par cette même station. En effet, un code de sécurité est attribué par la station de base au transmetteur au moment de leur mise en œuvre commune et selon la procédure conseillée (Voir ci-dessus). Si cette procédure n’est pas respectée, la station traduit cette non reconnaissance par « --« à la place des données extérieures locales.
